Caractéristiques	Détails
Type de produit	Routeur Wi-Fi AC1750
Normes Wi-Fi	IEEE 802.11ac/n/g/b/a
Vitesse maximale	Jusqu'à 1750 Mbps (1300 Mbps sur 5 GHz et 450 Mbps sur 2.4 GHz)
Ports Ethernet	4 ports Gigabit LAN, 1 port Gigabit WAN
Alimentation électrique	Adaptateur secteur 12V/1.5A
Dimensions approximatives	210 x 150 x 40 mm
Poids	0.5 kg
Fonctions principales	Dual Band, QoS, contrôle parental, partage de fichiers via USB
Sécurité	WPA/WPA2, filtrage d'adresses MAC, pare-feu SPI
Compatibilités	Compatible avec tous les appareils Wi-Fi standards
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du fabricant
Informations générales	Idéal pour les foyers avec plusieurs appareils connectés, facile à configurer via l'application D-Link

FOIRE AUX QUESTIONS - DIR-868L D-LINK

Comment réinitialiser le D-LINK DIR-868L aux paramètres d'usine ?

Pour réinitialiser le routeur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Comment changer le mot de passe du réseau Wi-Fi ?

Connectez-vous à l'interface web du routeur en entrant l'adresse IP (généralement 192.168.0.1) dans votre navigateur. Allez dans 'Réglages sans fil' et modifiez le mot de passe dans le champ 'Clé de sécurité'.

Que faire si je ne peux pas accéder à l'interface de configuration ?

Assurez-vous que votre appareil est connecté au routeur via Wi-Fi ou câble Ethernet. Vérifiez également que vous utilisez la bonne adresse IP et que votre navigateur n'est pas en mode hors ligne.

Comment mettre à jour le firmware du DIR-868L ?

Téléchargez la dernière version du firmware depuis le site officiel de D-Link. Connectez-vous à l'interface du routeur, allez dans 'Outils' > 'Mise à jour du firmware', puis téléchargez le fichier et suivez les instructions.

Comment améliorer la portée du signal Wi-Fi ?

Placez le routeur dans un endroit central de votre domicile, éloigné des murs épais et des appareils électroniques. Vous pouvez également changer le canal Wi-Fi dans les réglages pour éviter les interférences.

Que faire si le routeur ne se connecte pas à Internet ?

Vérifiez que le câble Ethernet est correctement connecté au port WAN. Redémarrez le routeur et le modem. Si le problème persiste, contactez votre fournisseur d'accès à Internet.

Comment activer le contrôle parental sur le DIR-868L ?

Connectez-vous à l'interface du routeur, allez dans 'Contrôle parental'. Vous pourrez ajouter des règles pour limiter l'accès à certains sites ou définir des horaires de connexion.

Le routeur ne reconnaît pas mes appareils connectés, que faire ?

Assurez-vous que vos appareils sont connectés au bon réseau Wi-Fi. Redémarrez le routeur et essayez de reconnecter les appareils. Vérifiez également les paramètres de DHCP dans l'interface du routeur.

MODE D'EMPLOI DIR-868L D-LINK

Manuel d'utilisation

Routeur Cloud Gigabit bi-bande sans fil AC 1750

Préface

D-Link se reserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision	Date	Description
1.0	29.03.13	• Version initiale de la révision A1

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Copyright © 2013 par D-Link Corporation.

Tous droits réservés. Toute reproduction partielle ou totale de cette publication est interdite sans l'autorisation préalable, expresse et écrite de D-Link Corporation.

Table des matières

Preface

Révisions du manuel

Marques commerciales

Présentation du produit 1

Contenu de la boîte 1

Configuration système requise 2

Introduction 3

Caractéristiques 4

Description du matériel 5

Connexions 5

Voyants 6

Installation 7

Pré-requis 7

Éléments à prendre en compte avant d'installer le réseau sans fil 8

Configuration manuelle 9

Configuration 11

Assistant de configuration rapide D-Link............12

Application QRS Mobile (iOS, Android) 19

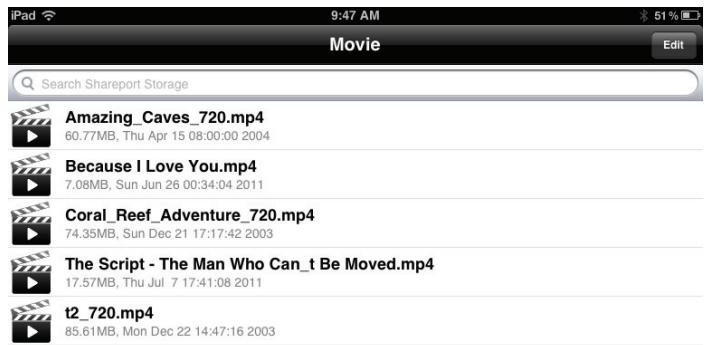

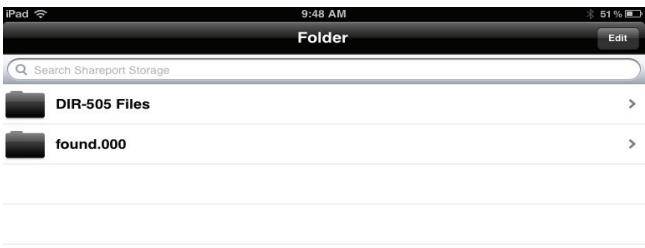

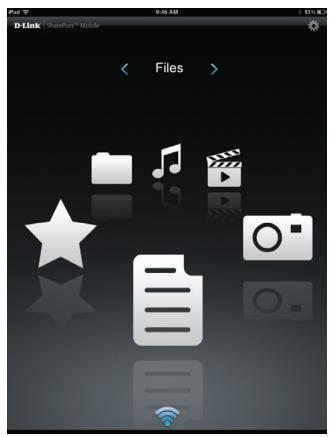

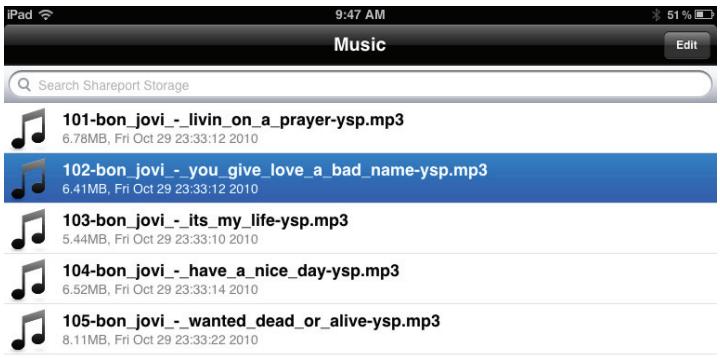

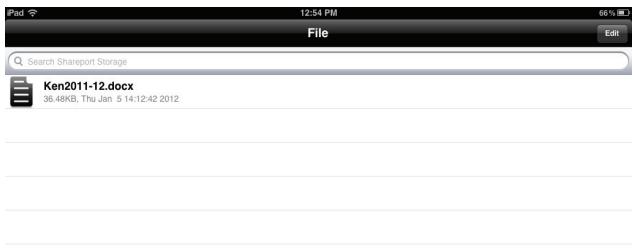

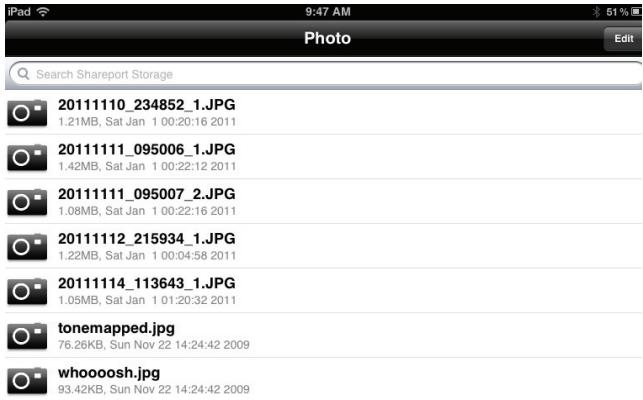

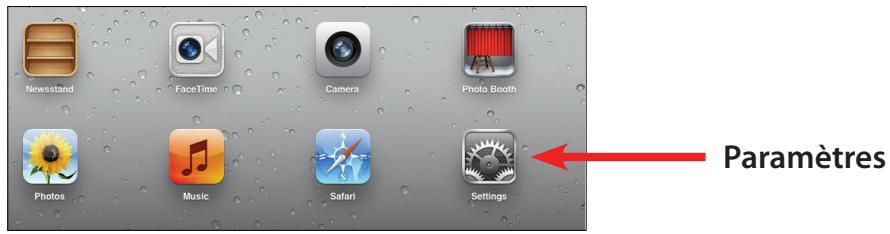

Application SharePort Mobile (iOS, Android)............20

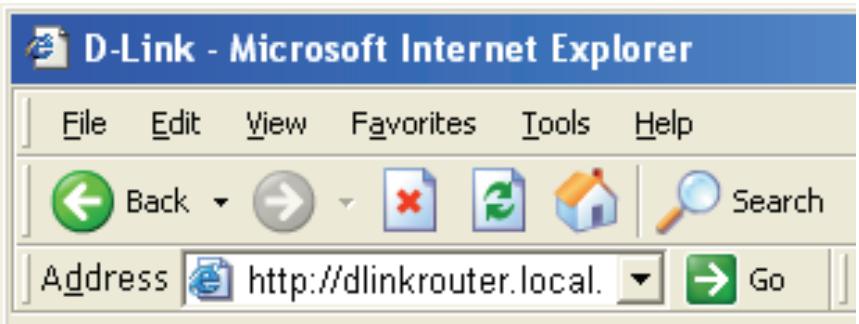

Utilitaire de configuration Web 24

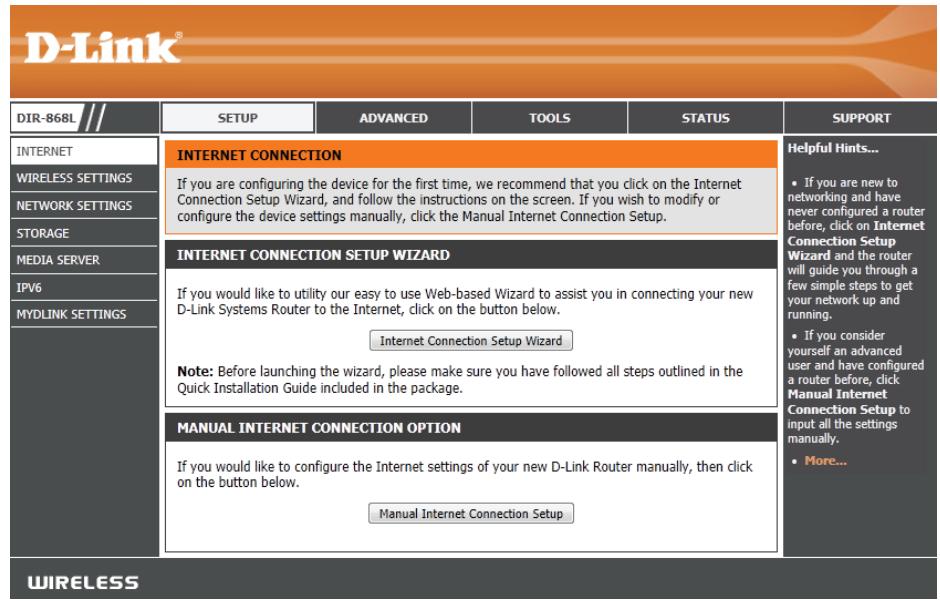

Configuration de la connexion Internet............25

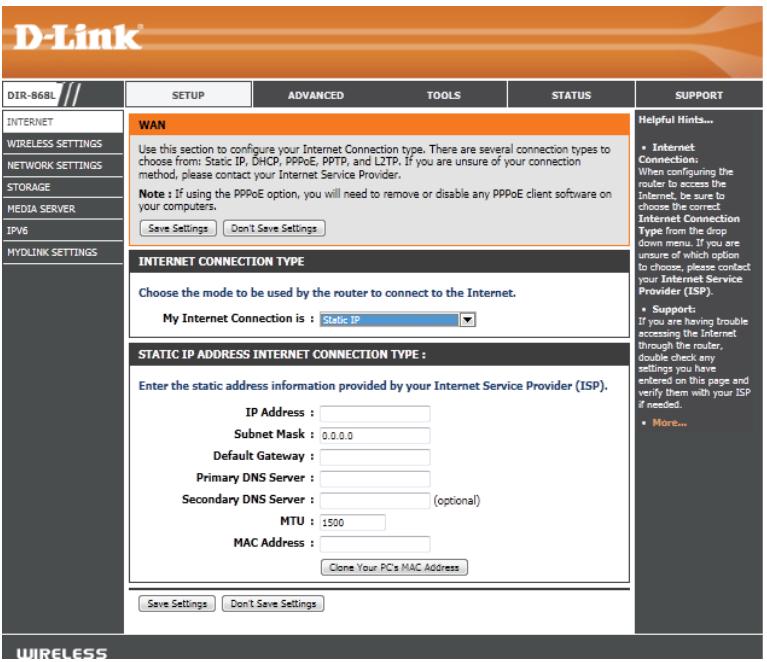

IP statique 26

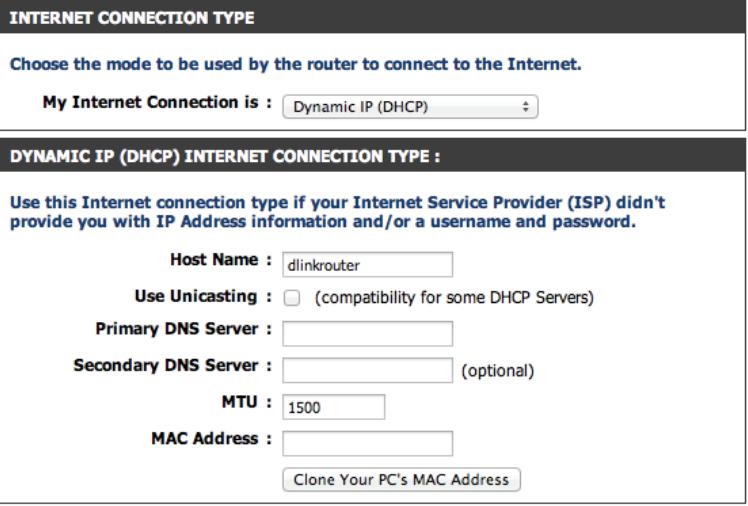

IP dynamique (DHCP) 27

PPPoE (nom d'utilisateur/mot de passer) 28

PPTP 30

L2TP 31

DS-Lite 33

Paramètres sans fil 34

Assistant de configuration de connexion sans fil35

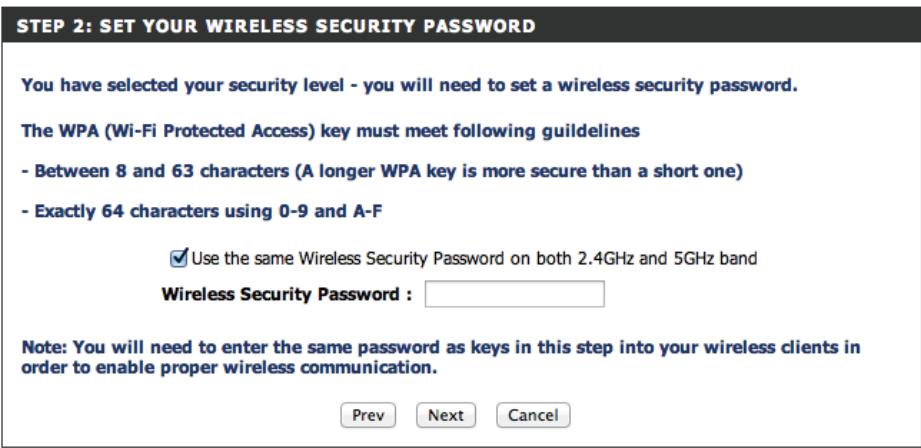

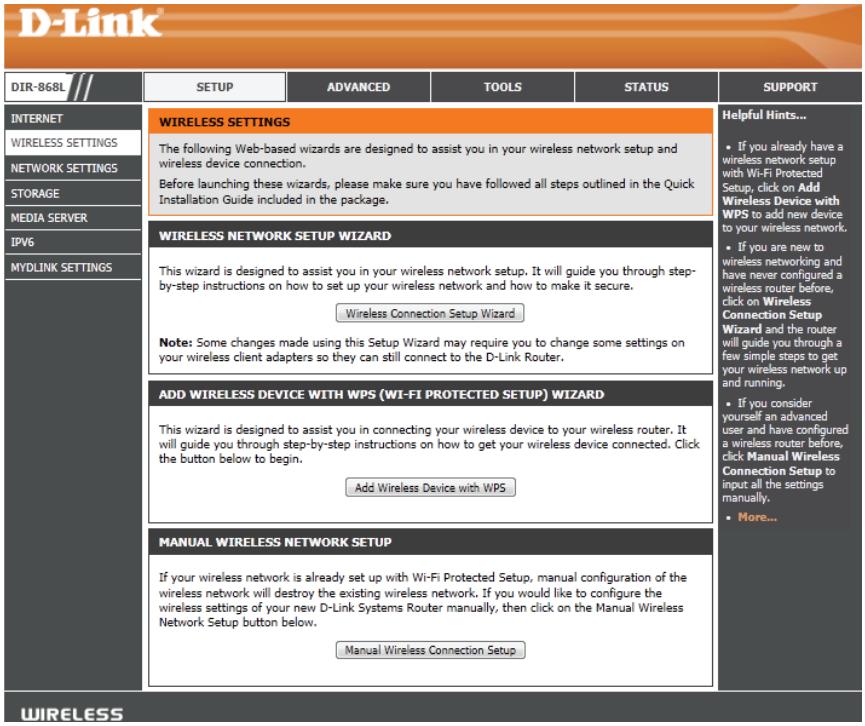

Assistant de configuration de sécurité du réseau sans fil 3

Assistant d'ajout d'un périphérique sans fil avec WPS 40

Paramètres sans fil manuels. 42

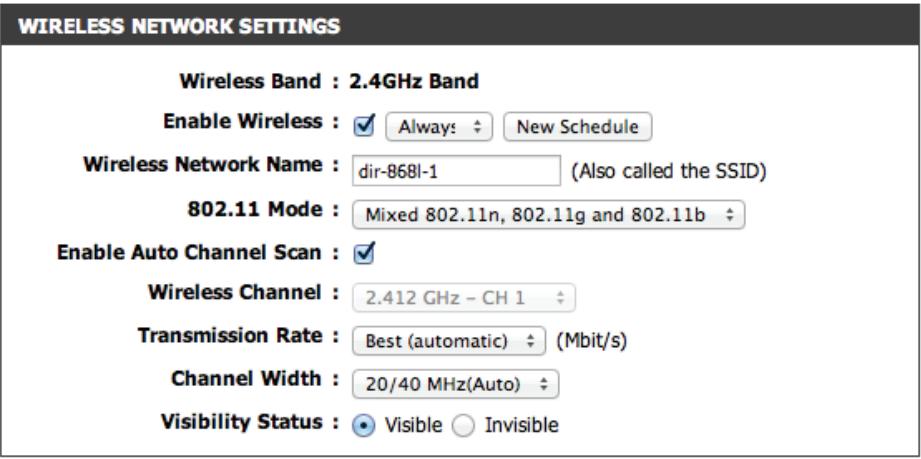

802.11 b/g/n (2,4 GHz) 42

802.11ac projet (5GHz) 43

Paramètres réseau 44

Paramètres du routeur 45

Paramètres du serveur DHCP 46

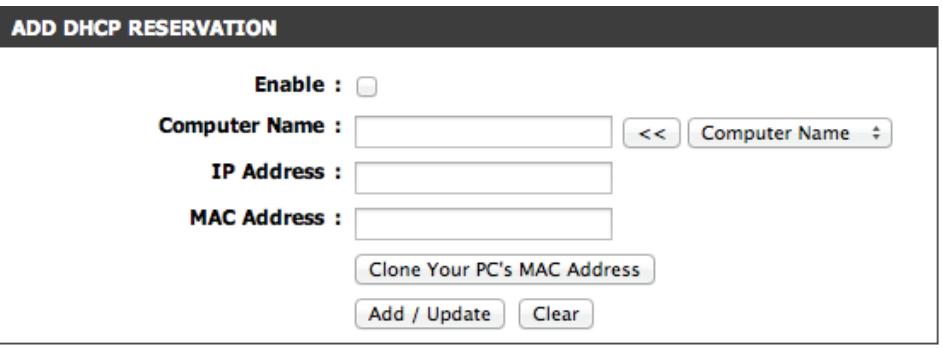

Reservation DHCP 47

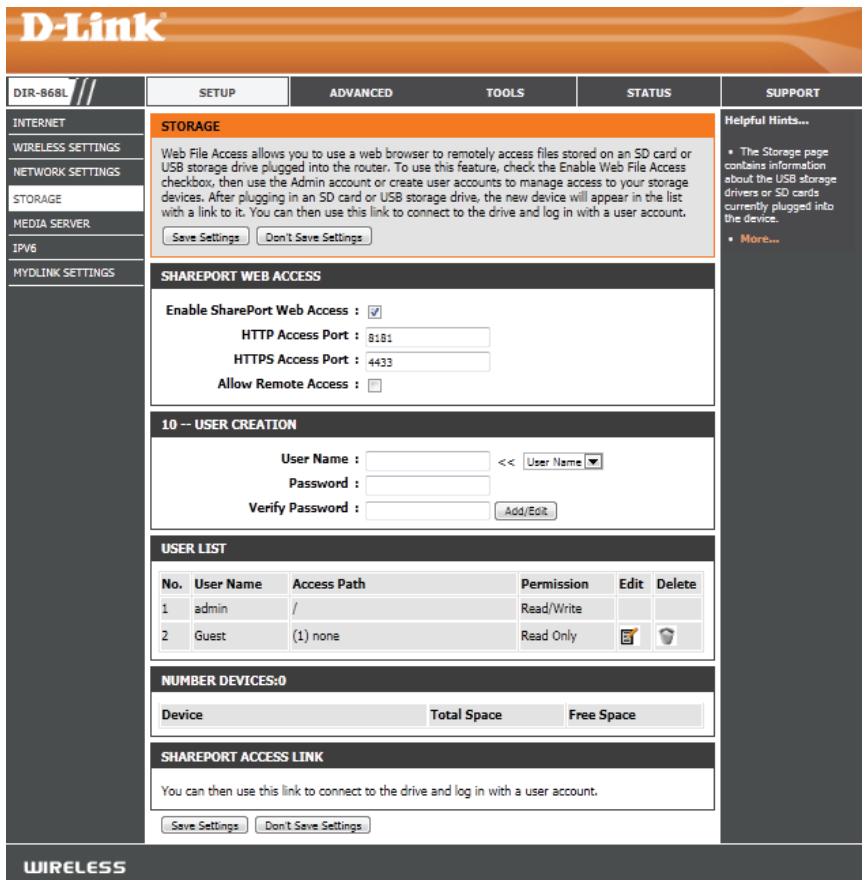

Stockage 48

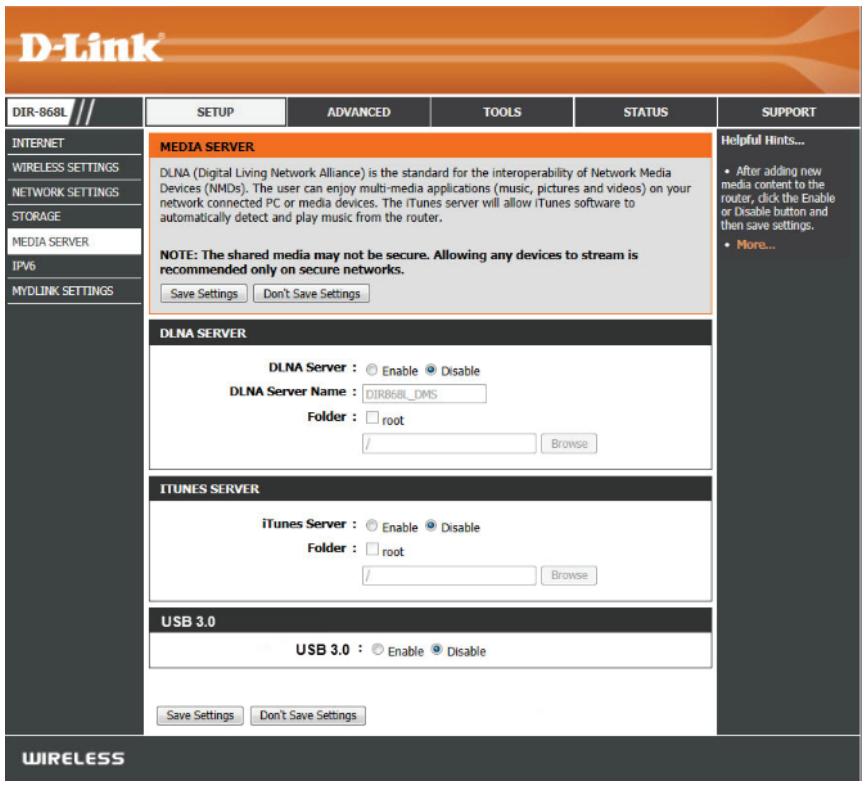

Media Server (Serveur multimédia) 49

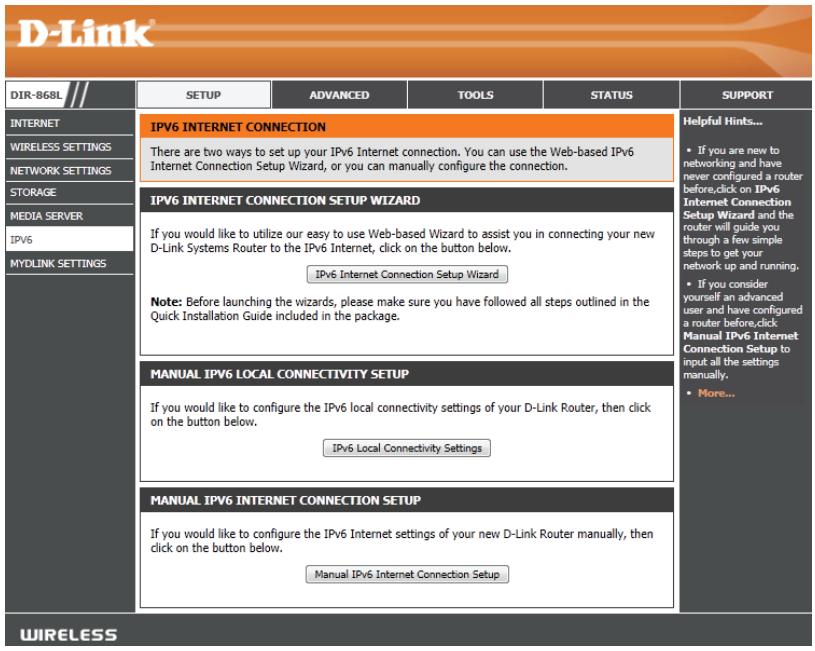

IPv6 50

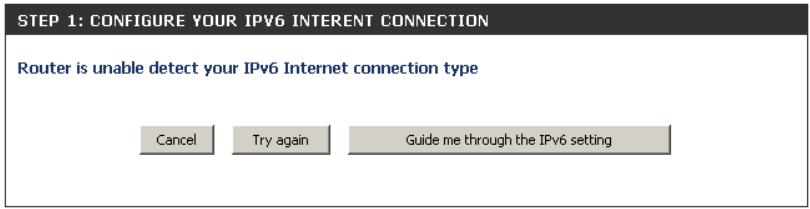

Assistant de configuration de connexion Internet IPv6 51

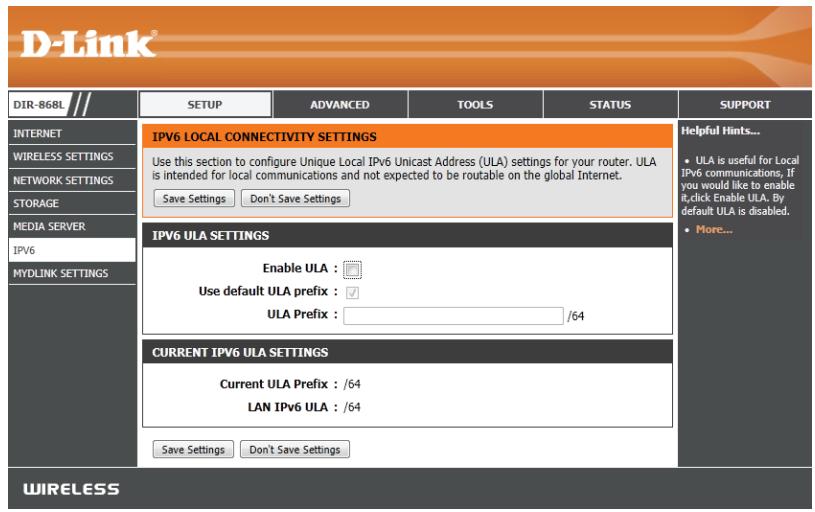

Configuration manuelle de la connectivité locale IPv6 56

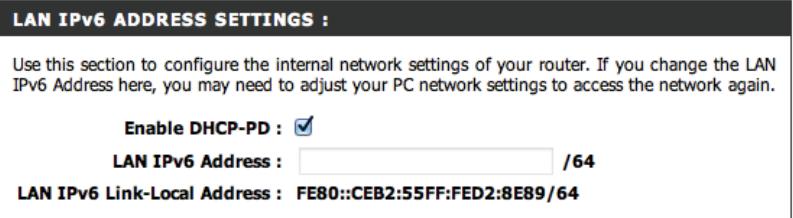

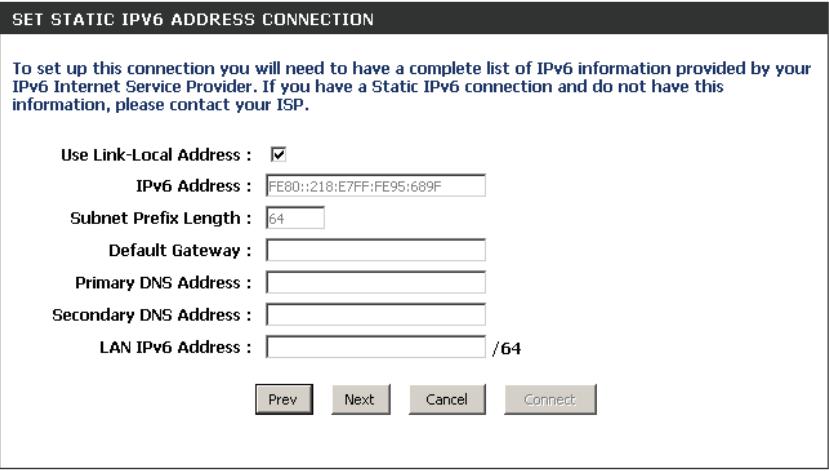

Configuration manuelle IPv6............57

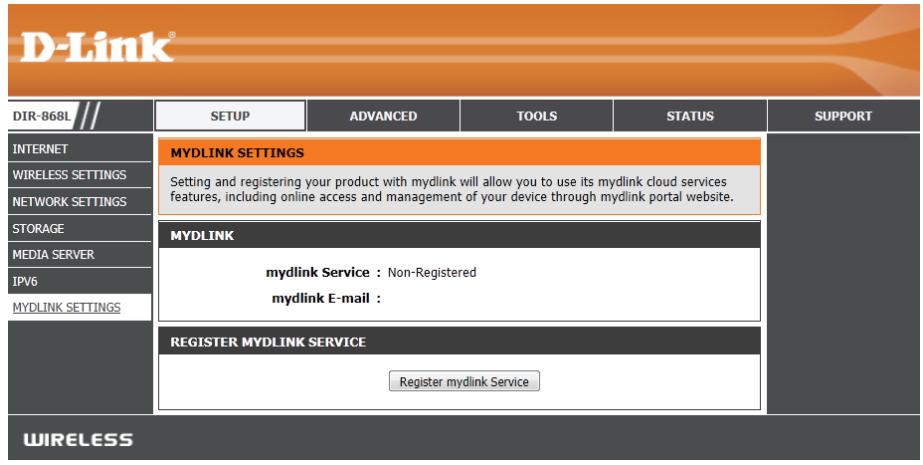

Paramètres mydlink 68

Avancé 69

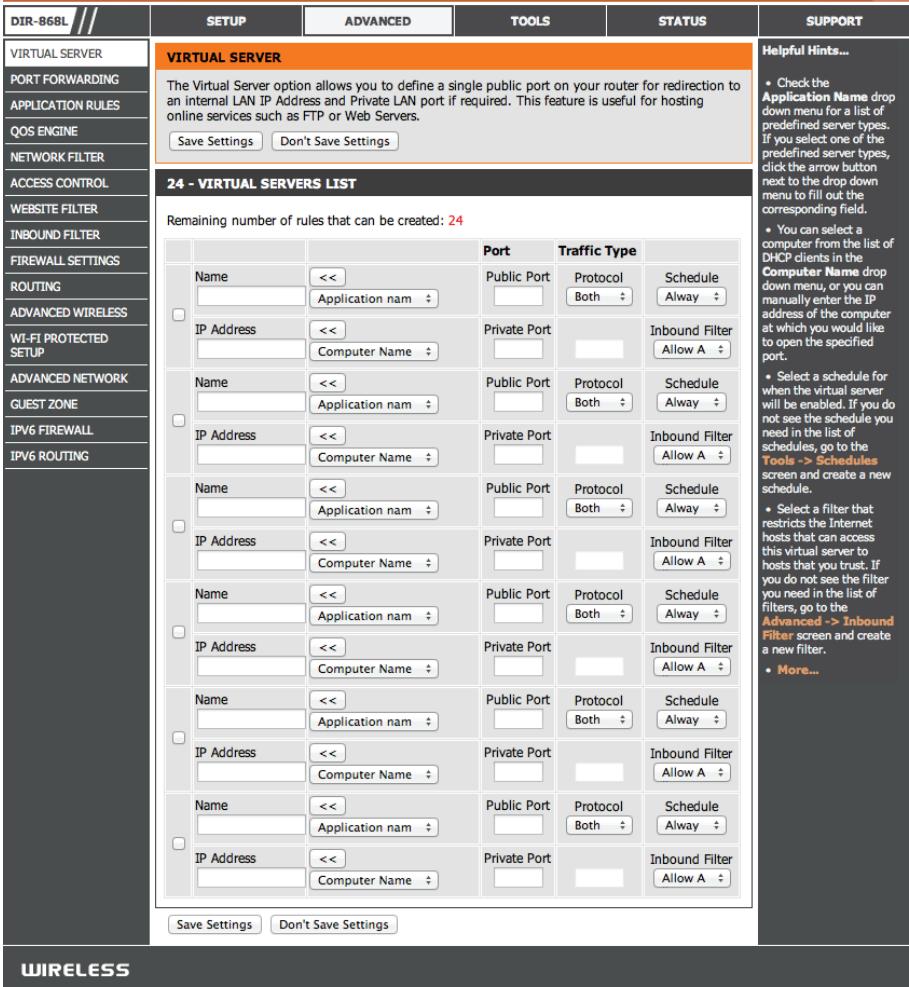

Serveur virtuel 69

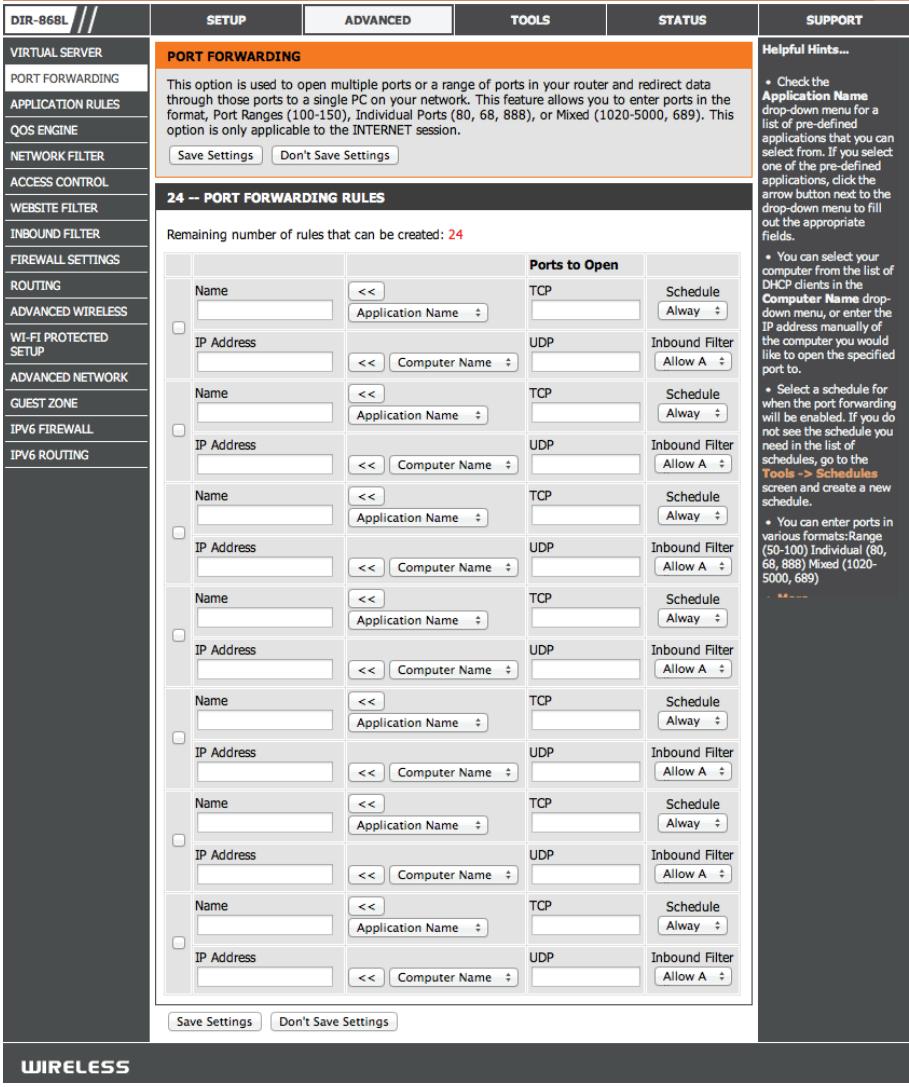

Redirection de port. 70

Règles d'application 71

Moteur QoS. 72

Filtres réseau 74

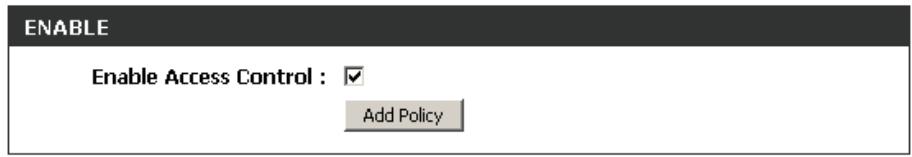

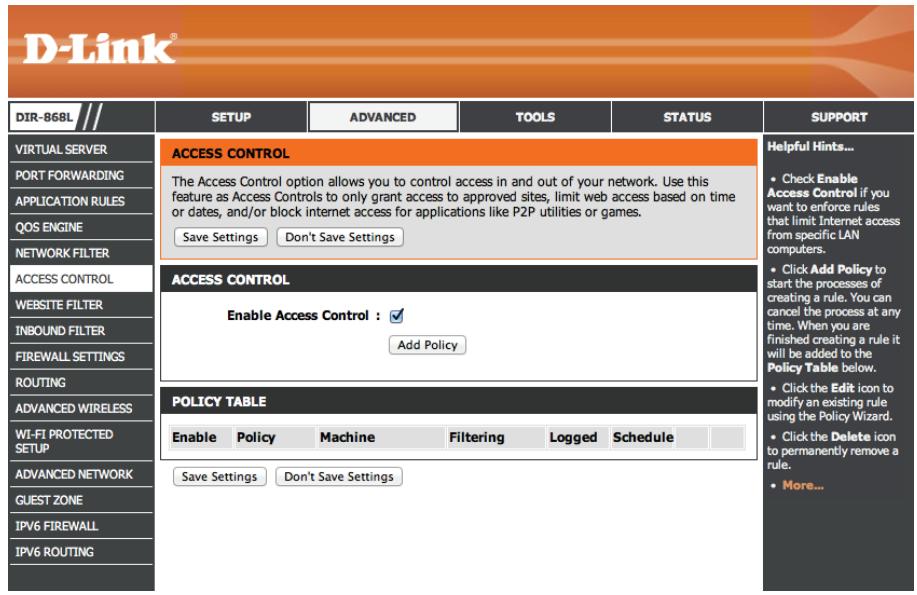

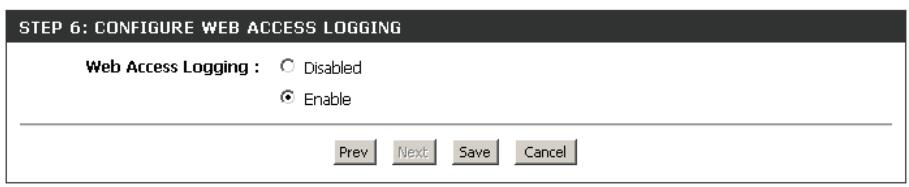

Contrôle d'accès 75

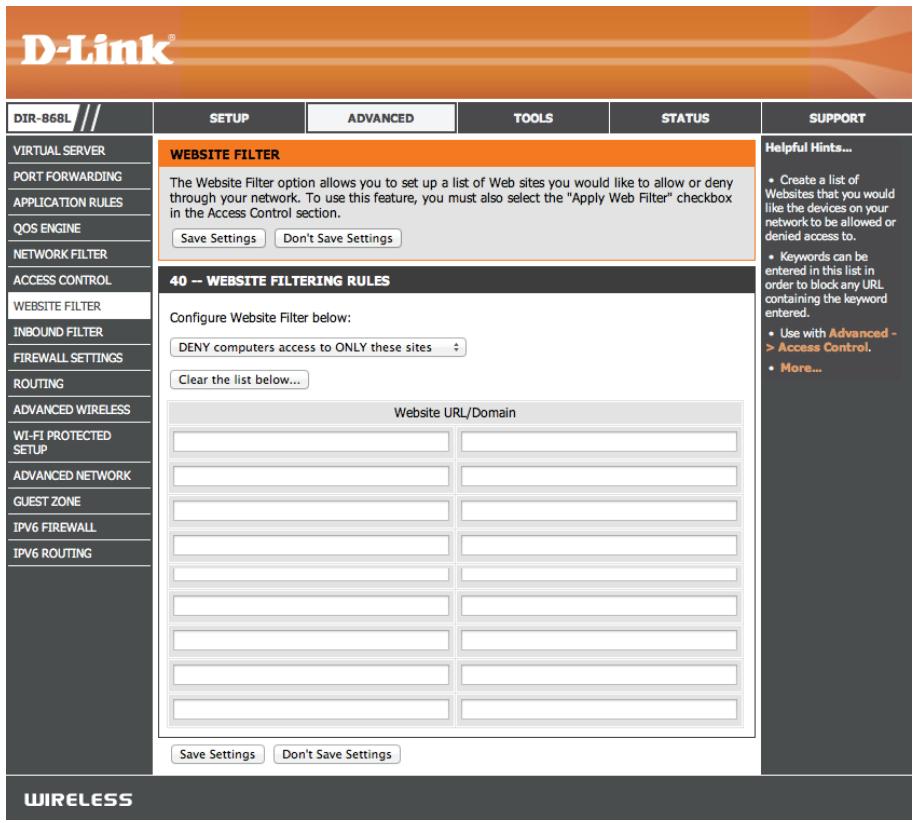

Filtres Web 78

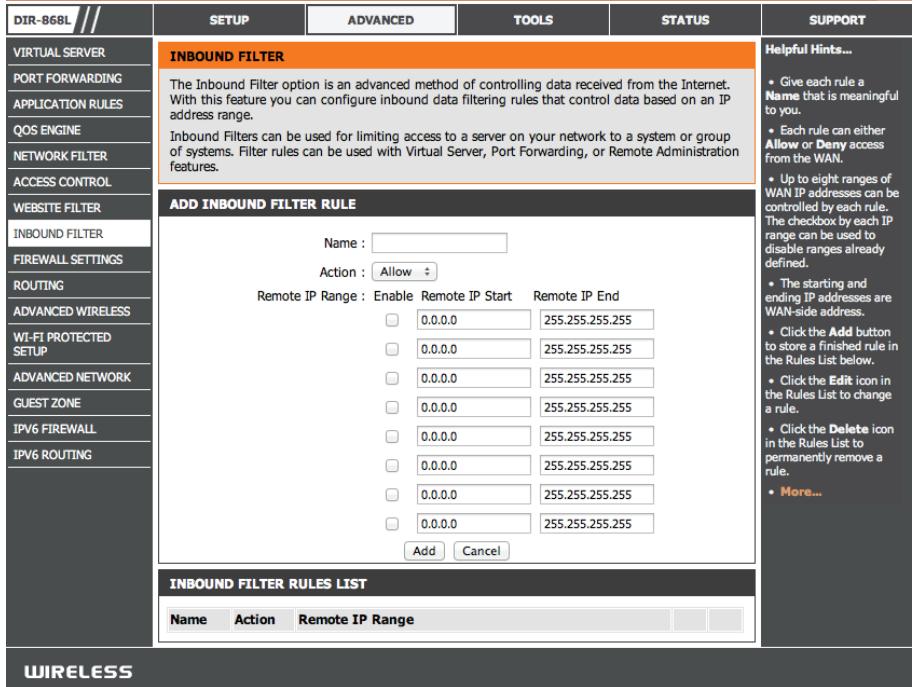

Filtre entrant 79

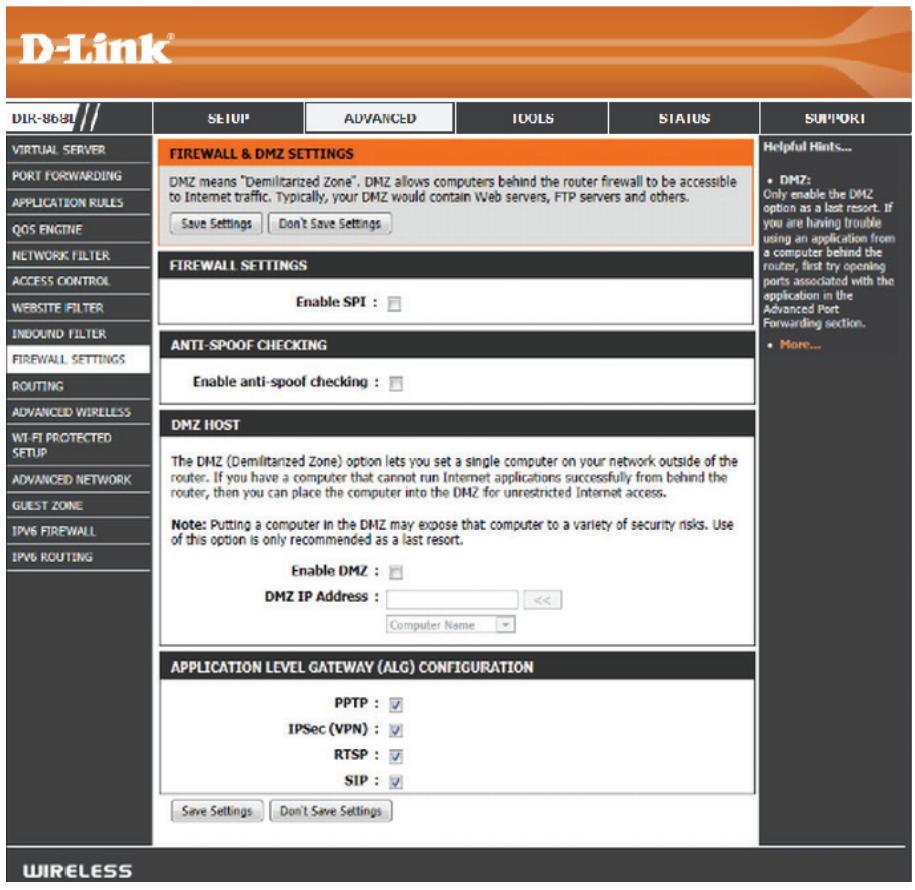

Paramètres du pare-feu 80

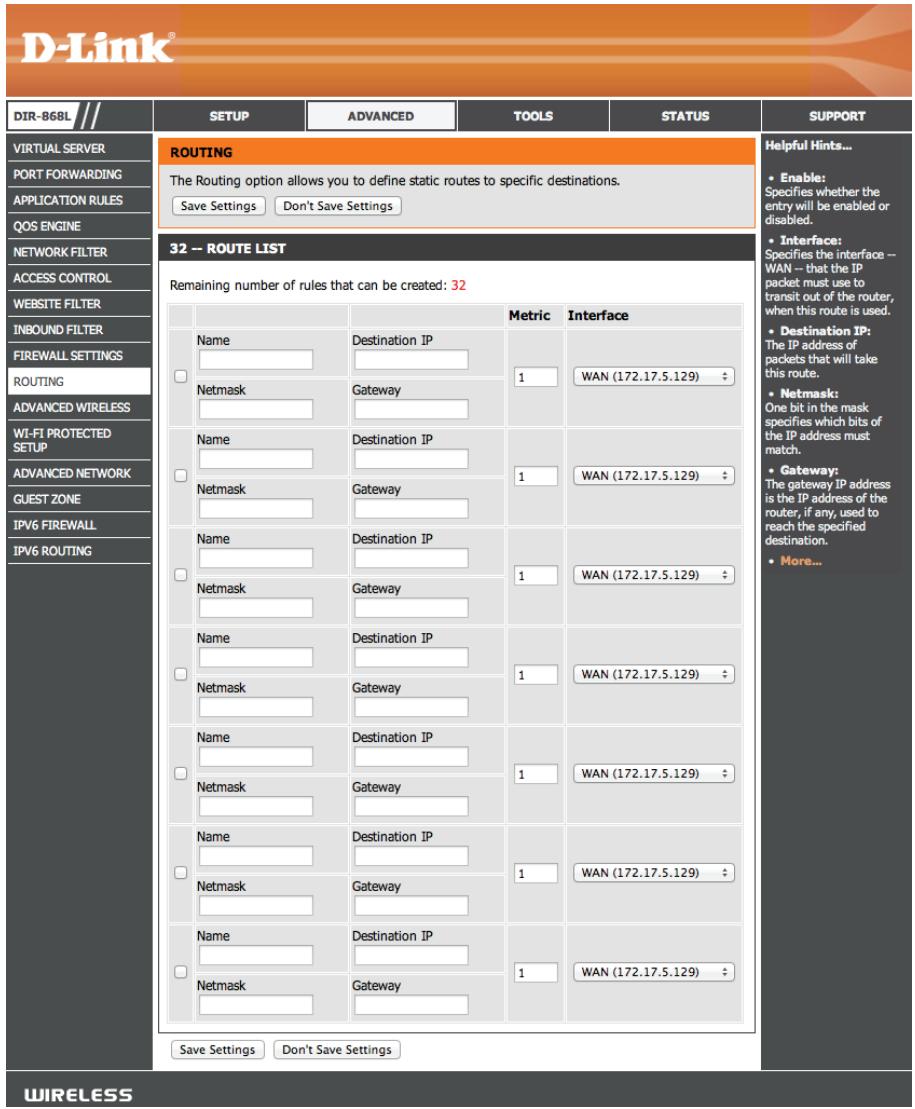

Redirection 82

Paramètres sans fil avances 83

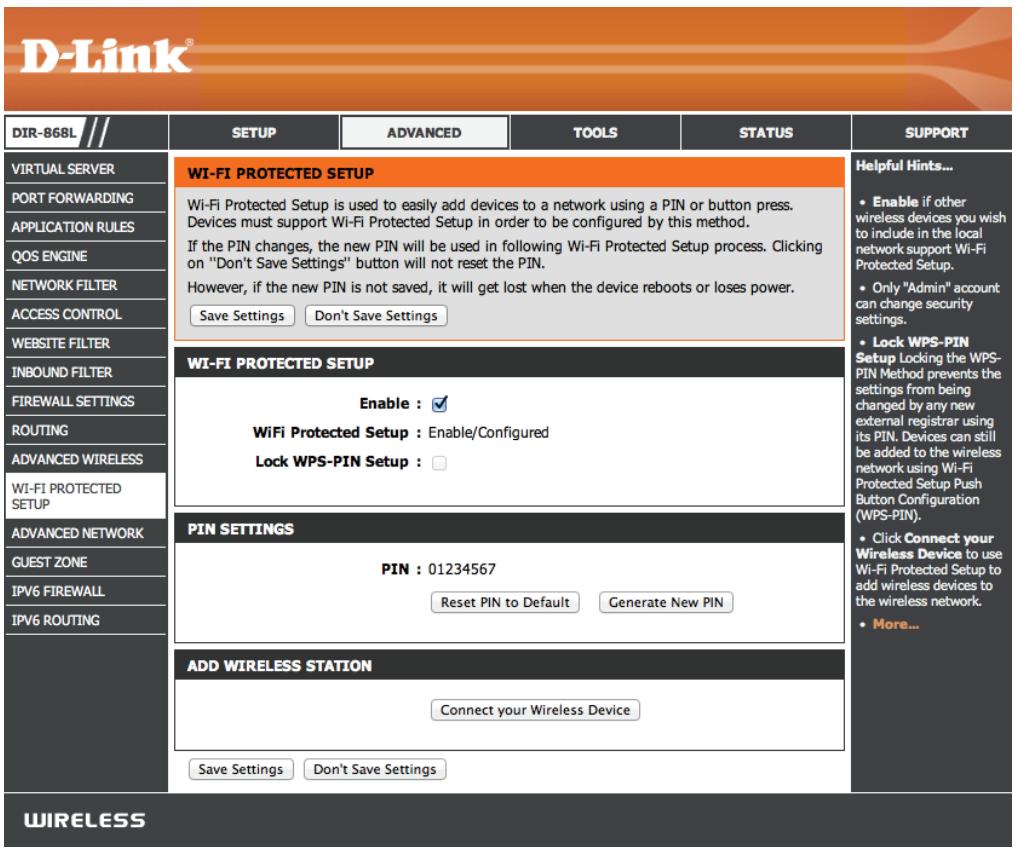

WPS. 84

Réseau avancé 86

Zone invité 87

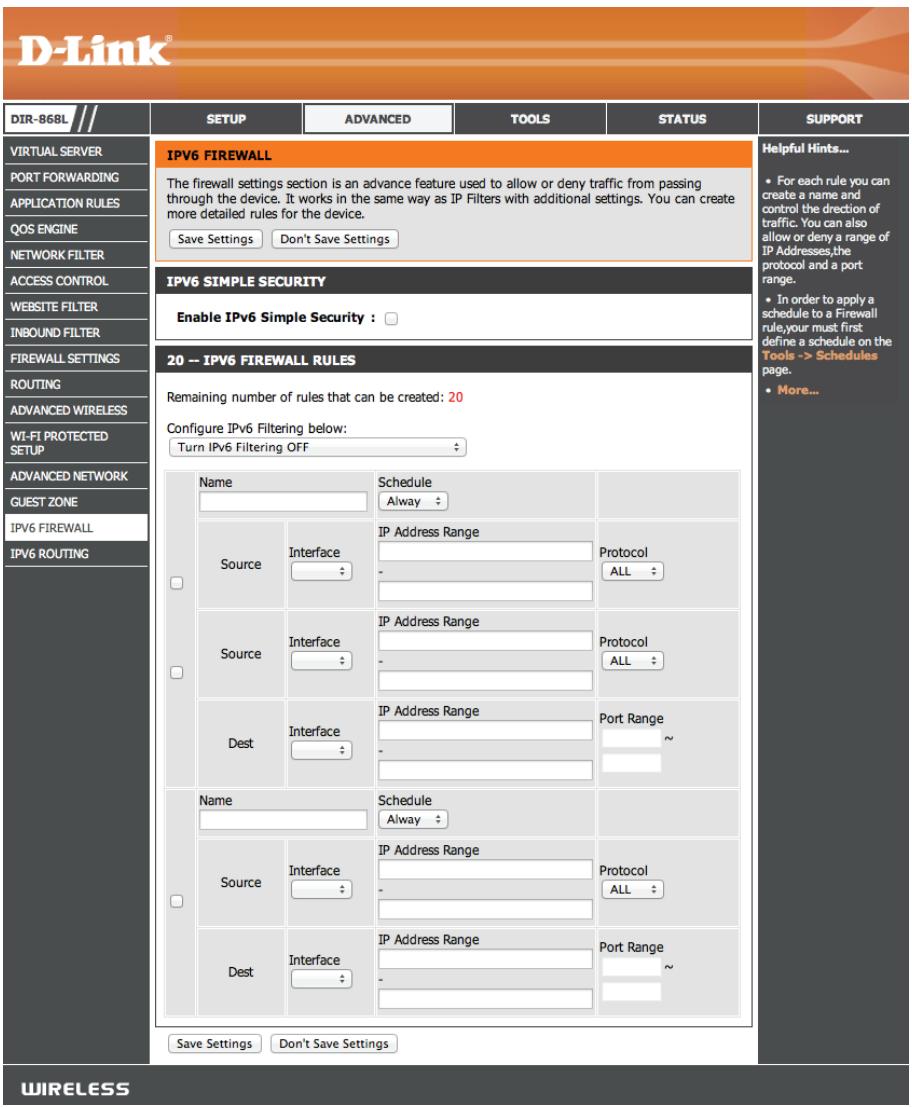

Pare-feu IPv6. 88

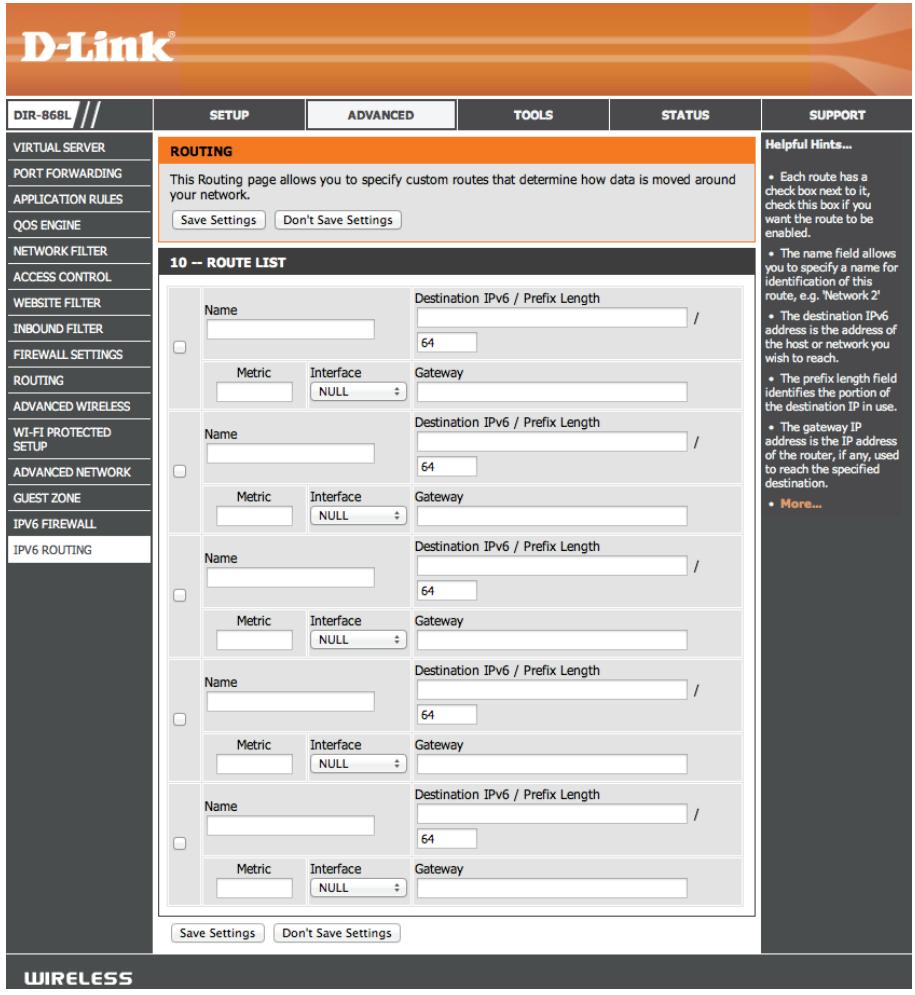

Acheminement IPv6 .89

Outils 90

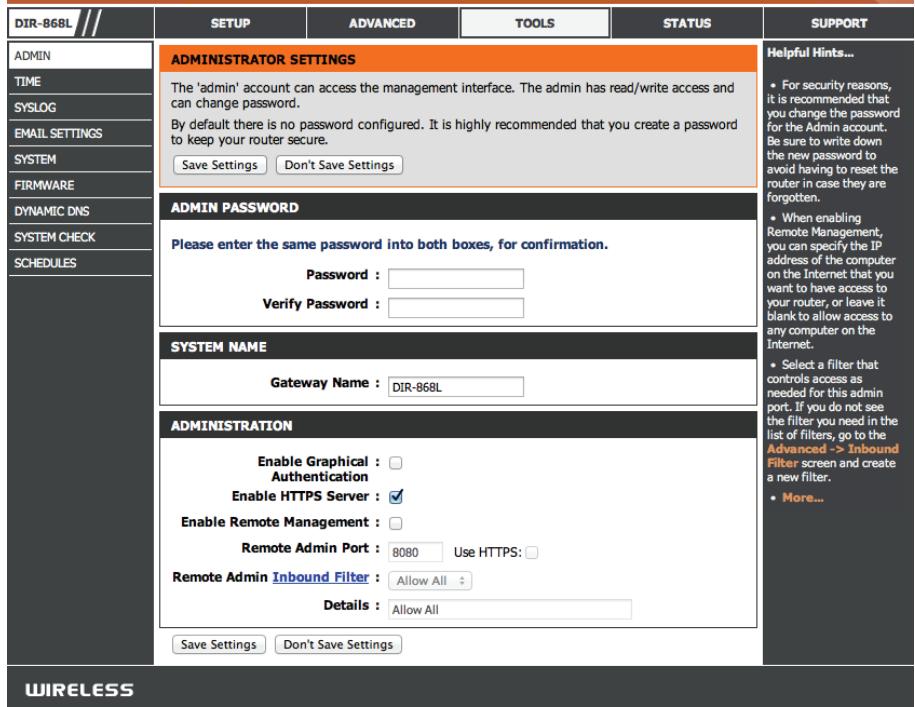

Administrateur. 90

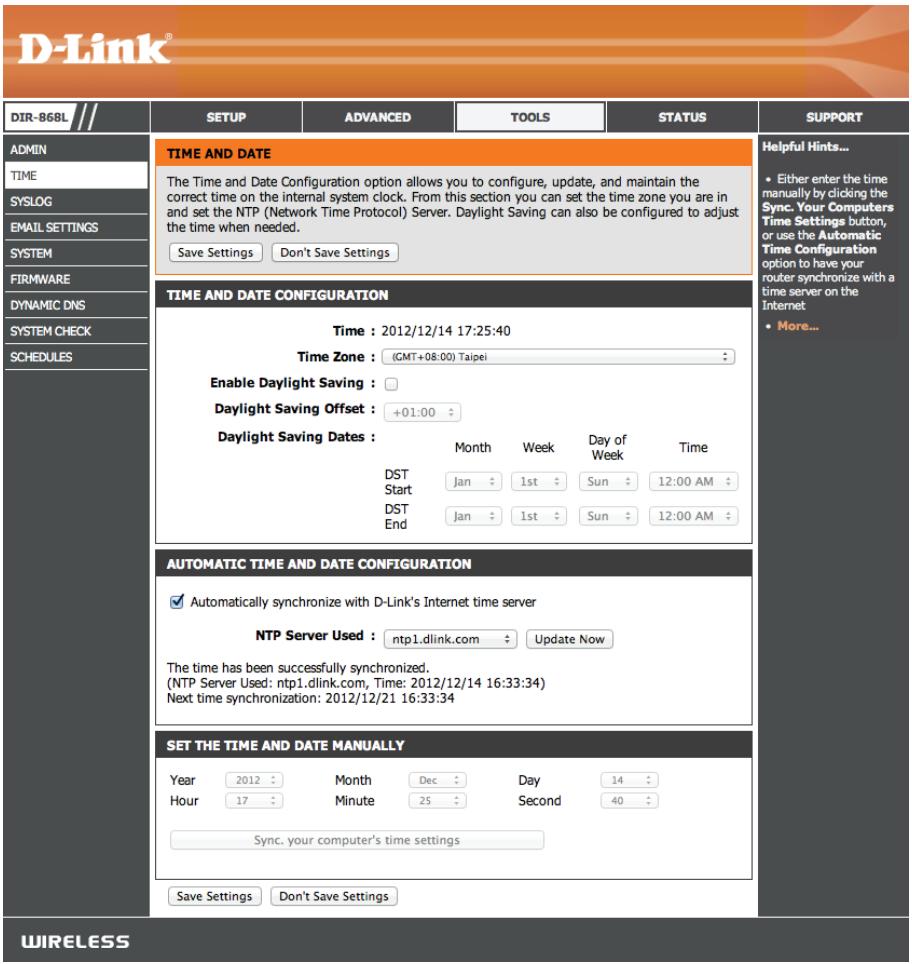

Heure. 91

SysLog. 92

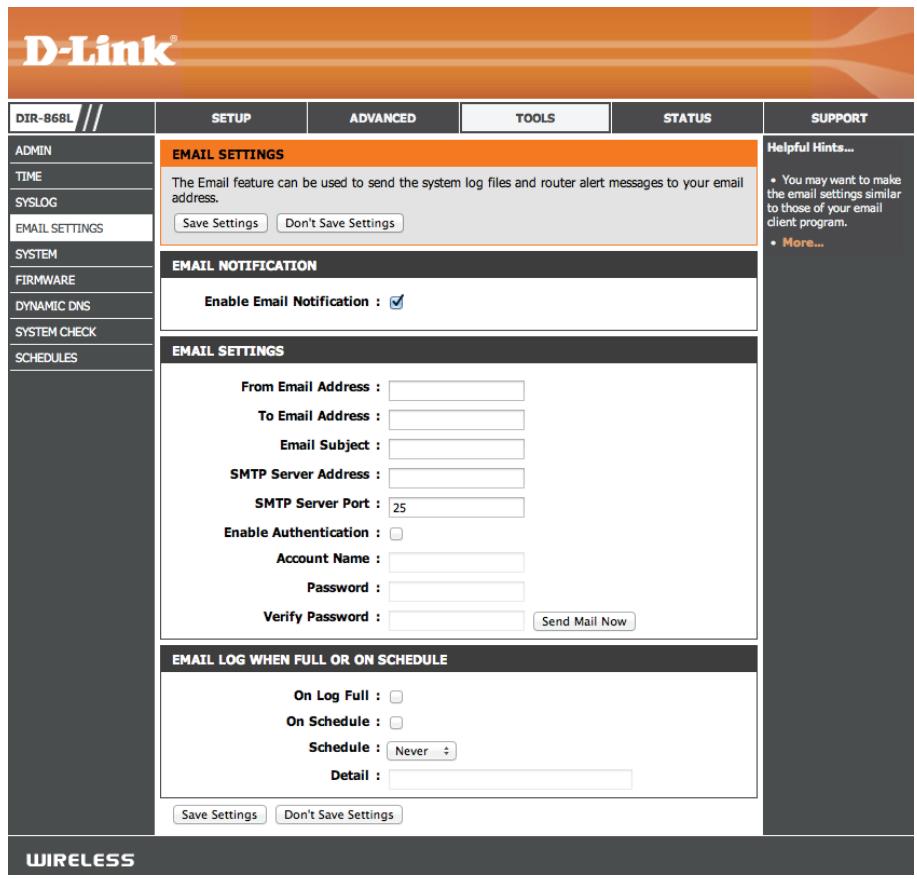

Paramètres du courrier électronique 93

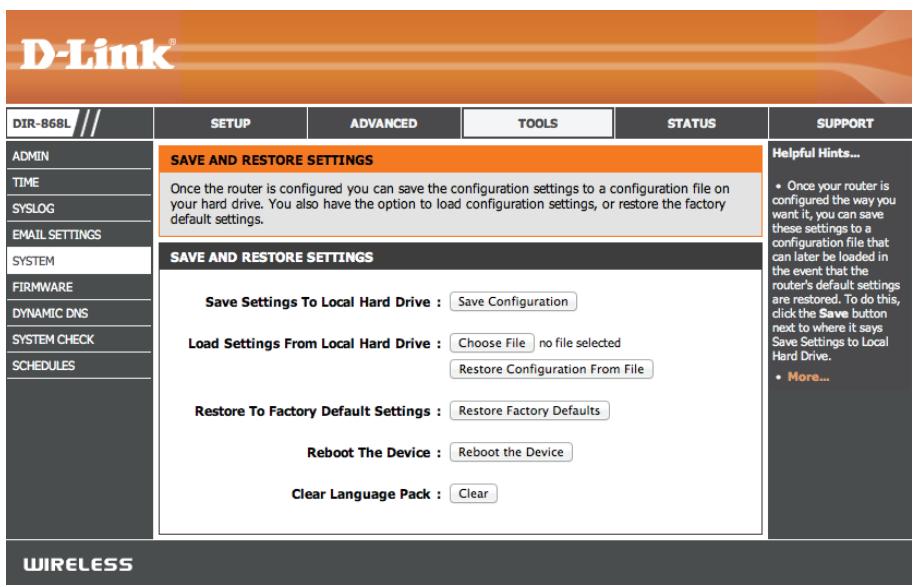

Système 94

Microprogramme 95

Mise à jour du microprogramme 95

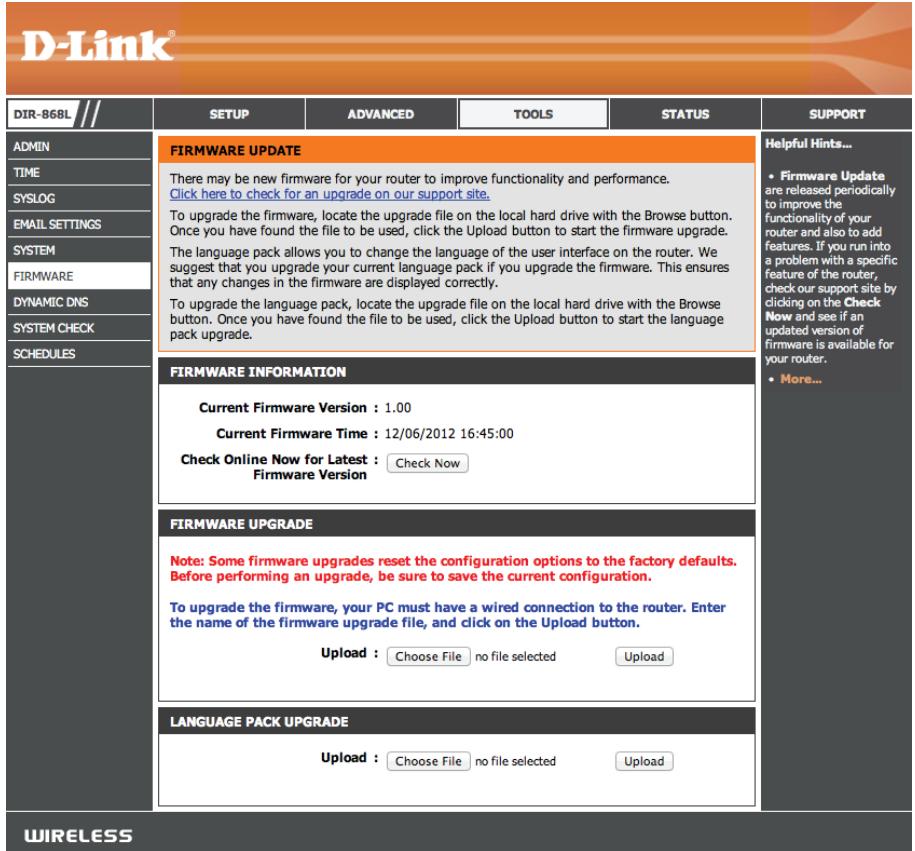

Pack linguistique 95

DNS dynamique 96

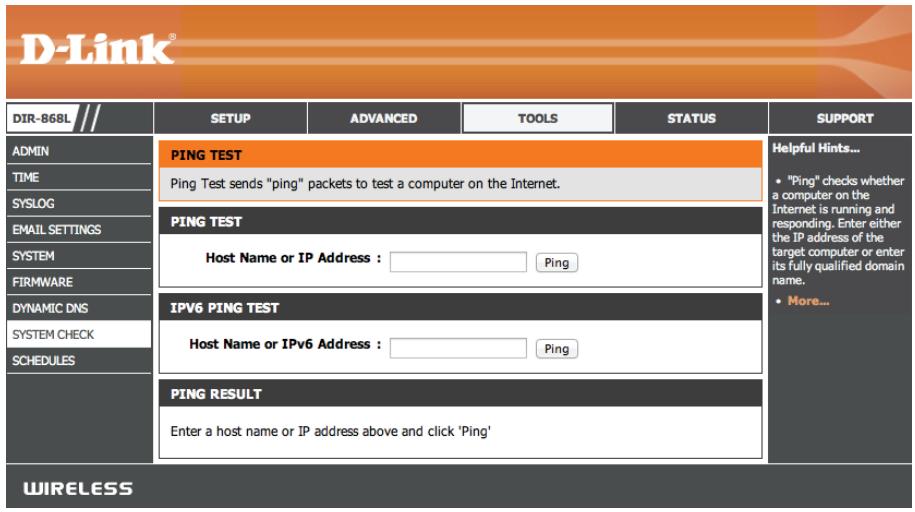

Contrôle du système. 97

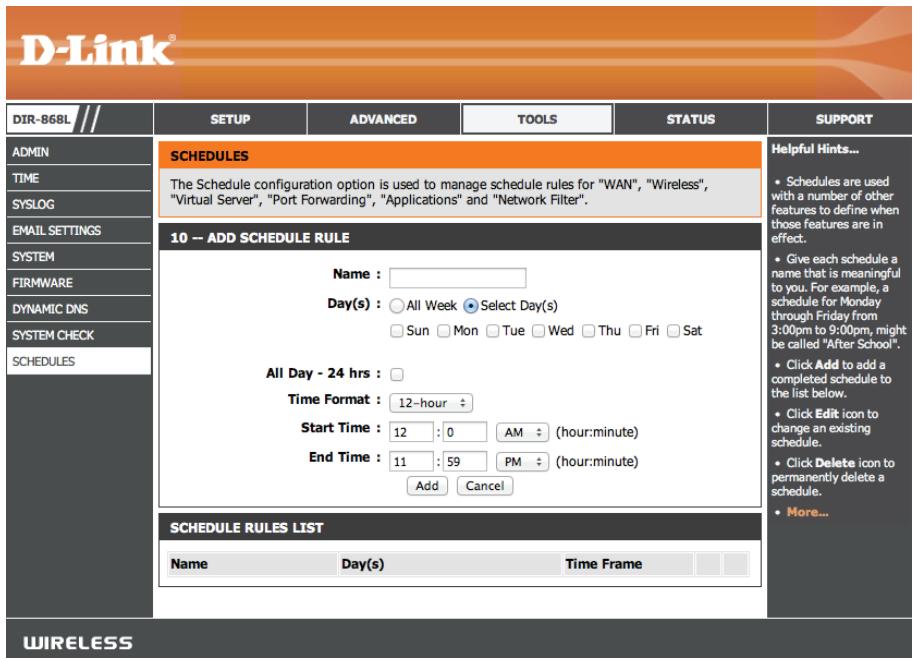

Tâches planifiées 98

État. 99

Informations sur le périhérique 99

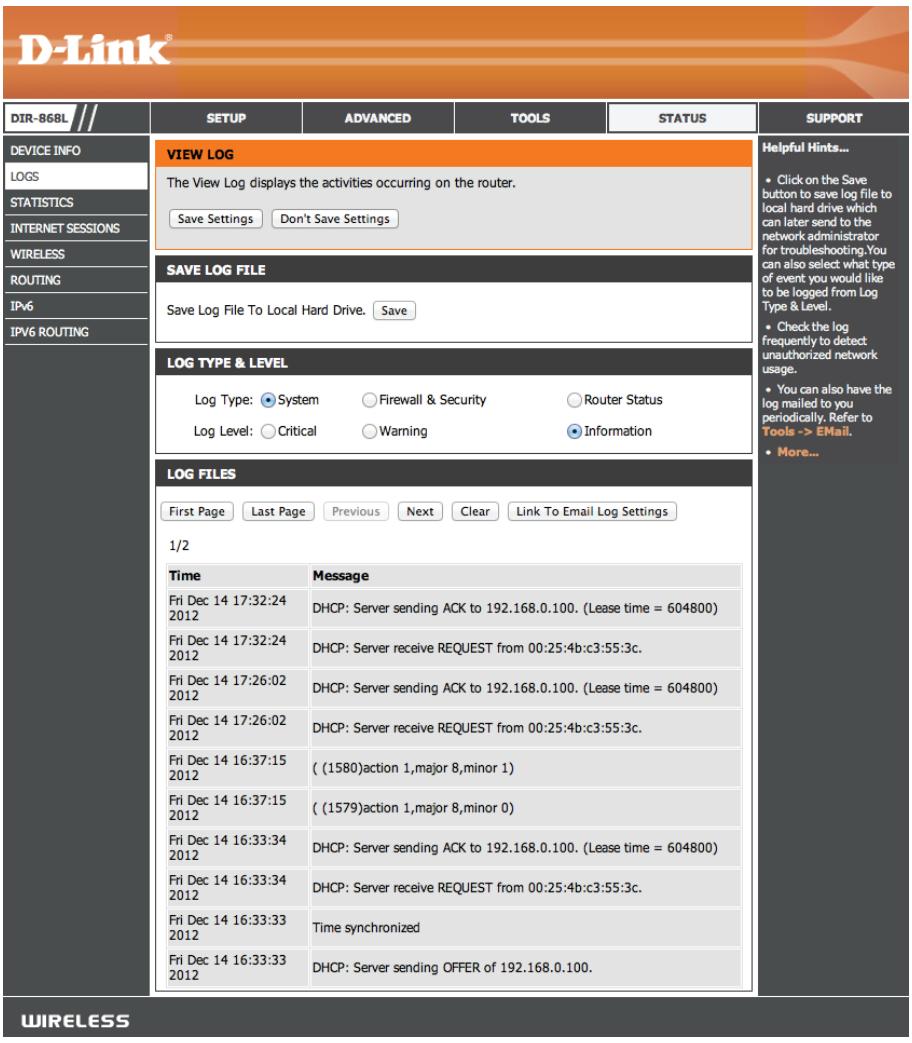

Journaux 100

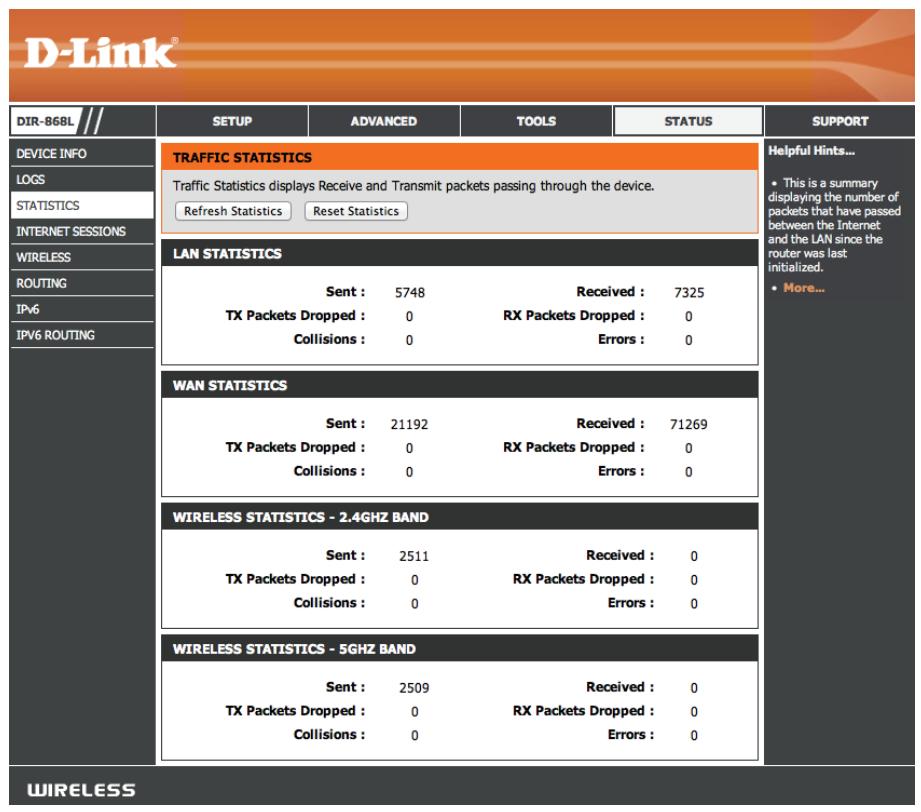

Statistiques 101

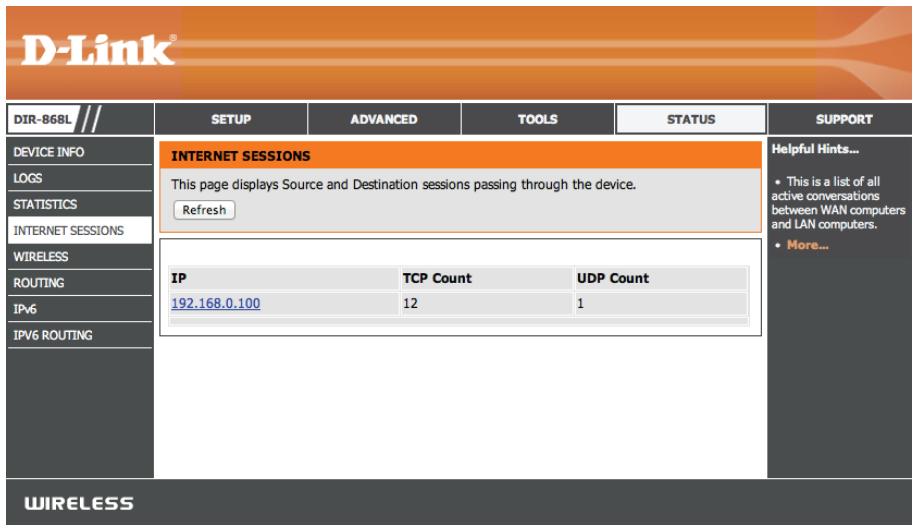

Sessions Internet 102

Redirection 103

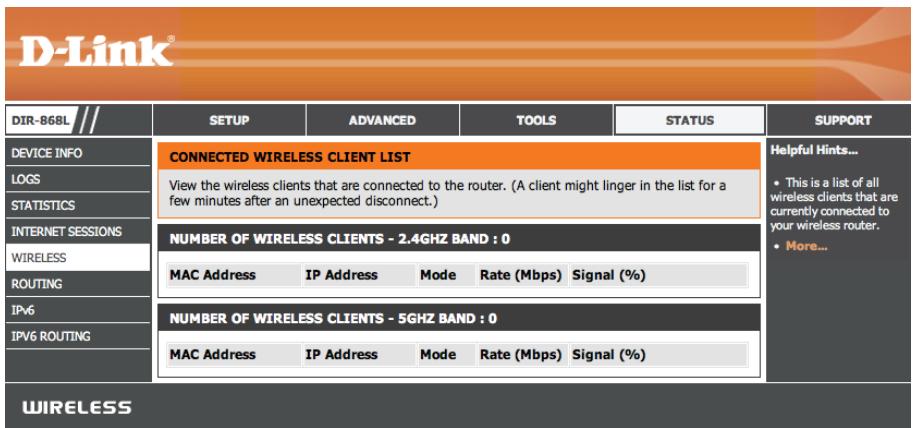

Réseau sans fil 104

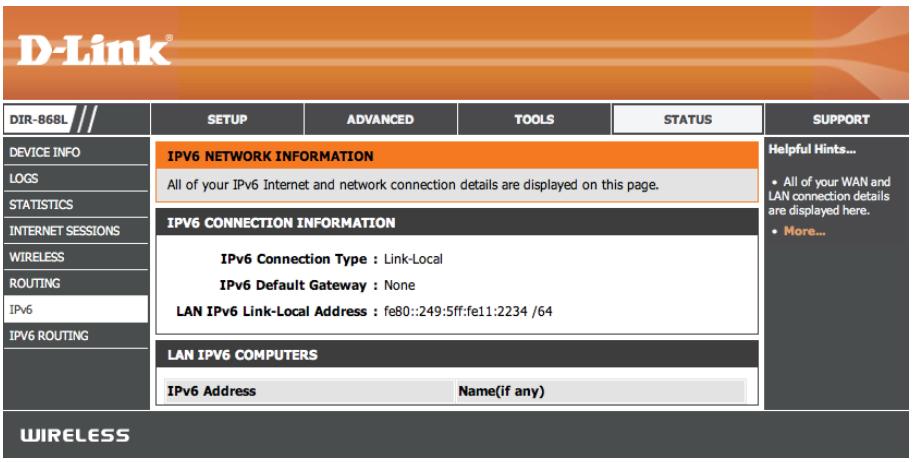

IPv6 105

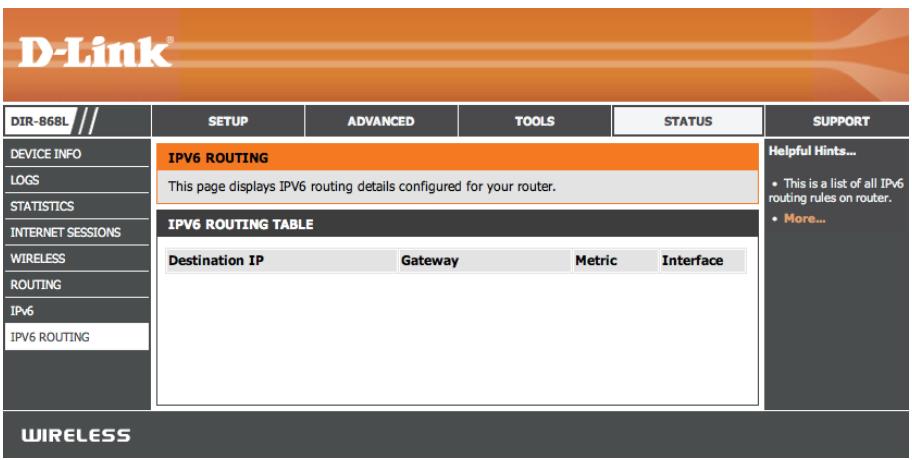

Acheminement IPv6 106

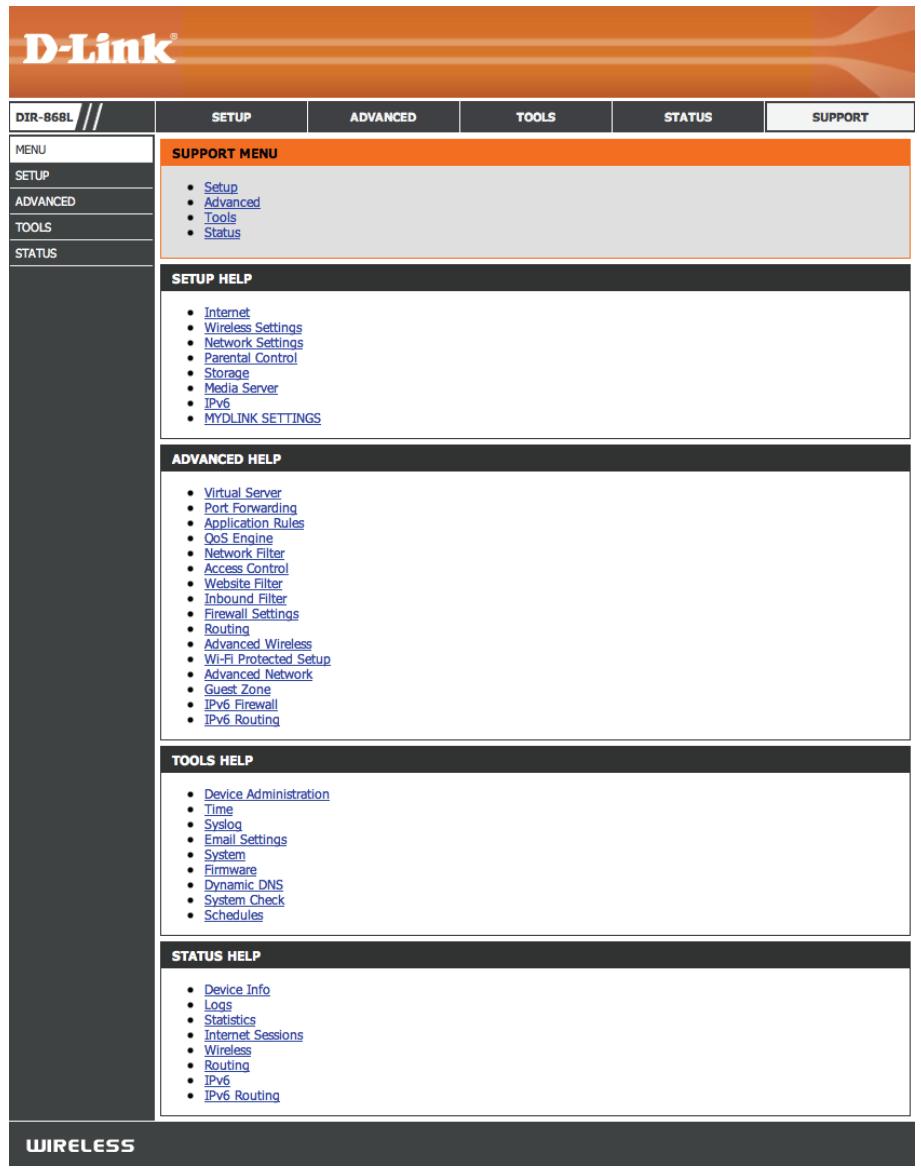

Assistance. 107

Connexion d'un client sans fil à votre routeur 108

Bouton WPS 108

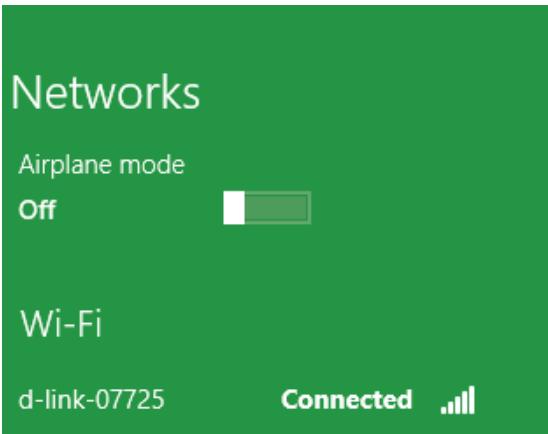

Windows® 8. 109

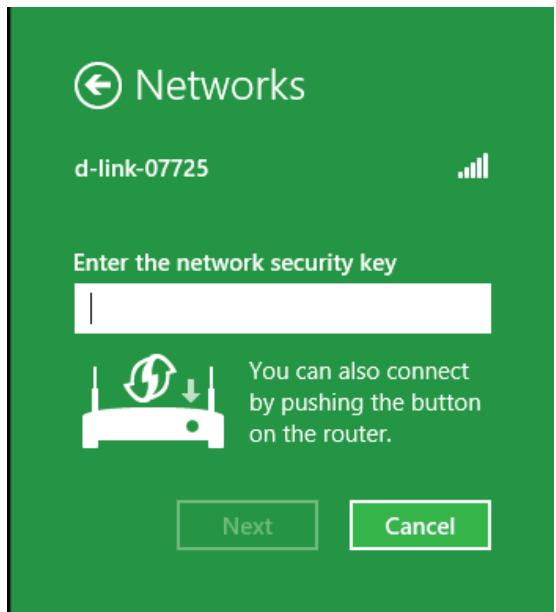

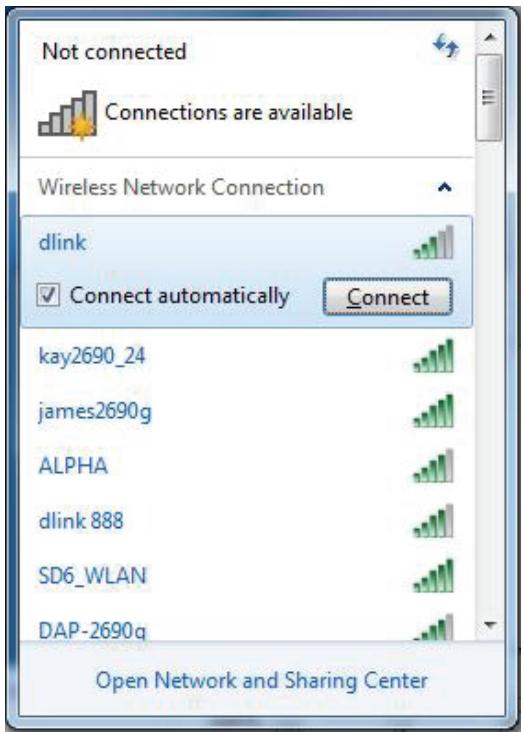

WPA/WPA2 109

Windows® 7. 111

WPA/WPA2 111

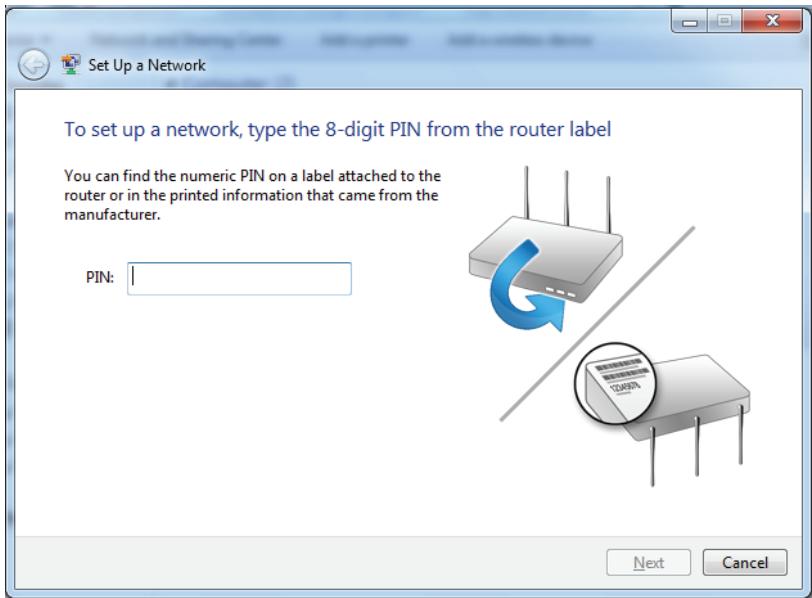

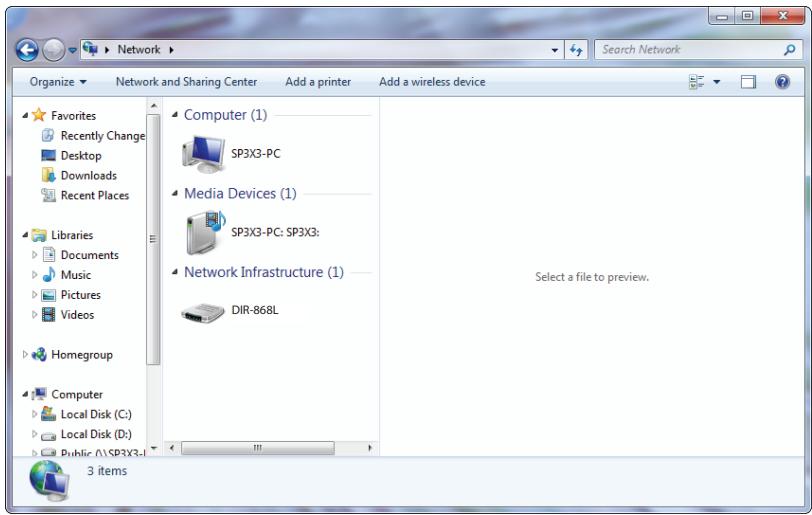

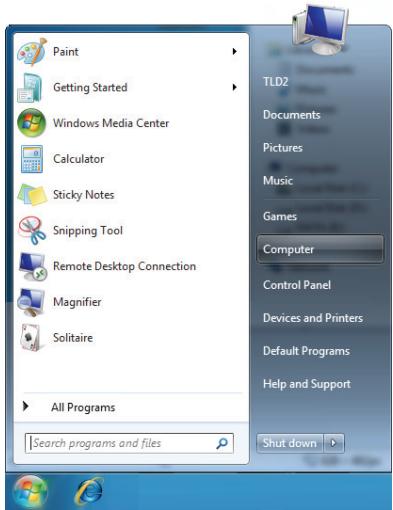

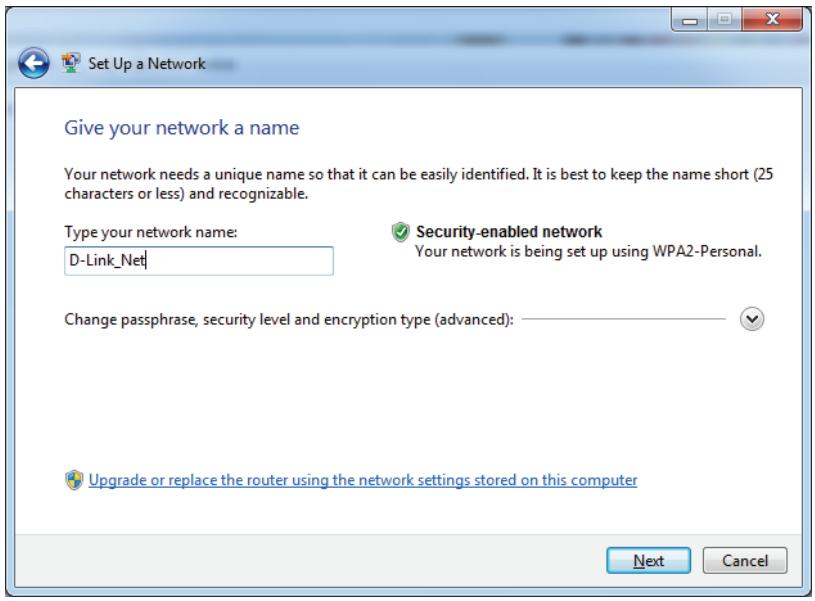

WPS 114

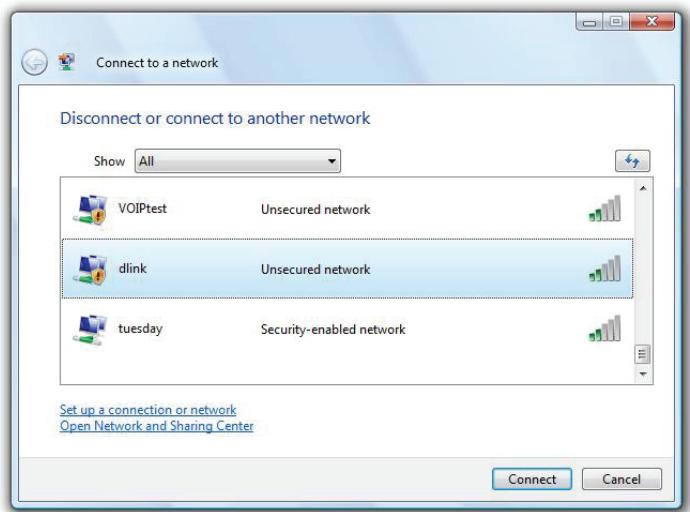

Windows Vista 118

WPA/WPA2 119

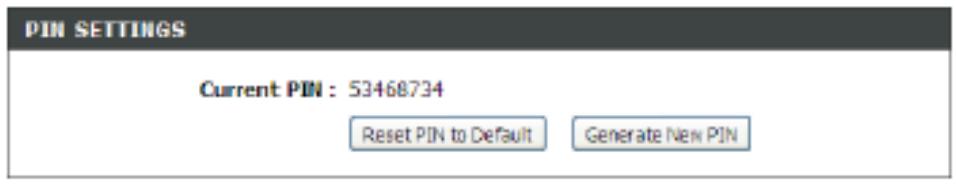

WPS/WCN 2.0 121

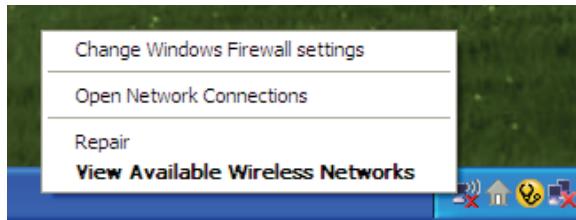

WindowsXP 122

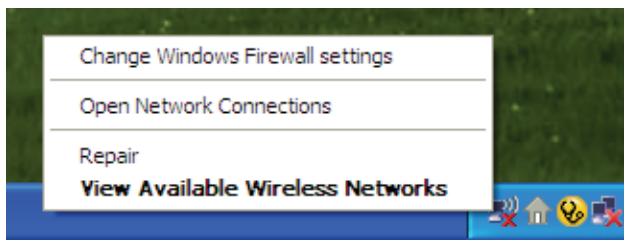

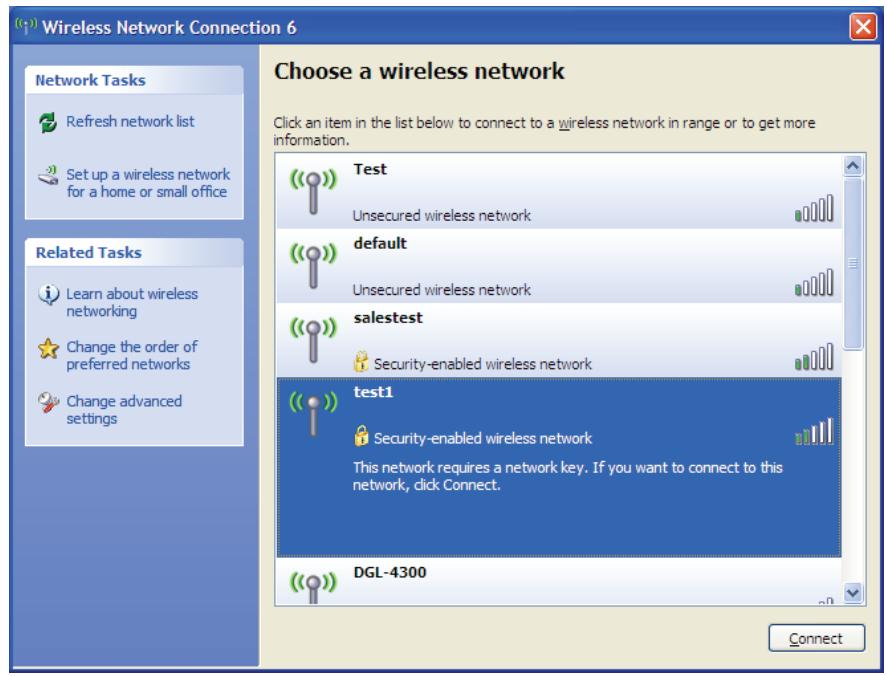

WPA/WPA2 123

Résolution des problèmes 125

Bases de la technologie sans fil 129

Définition de « sans fil » 130

Conseils 132

Modes sans fil. 133

Bases de la mise en réseau 134

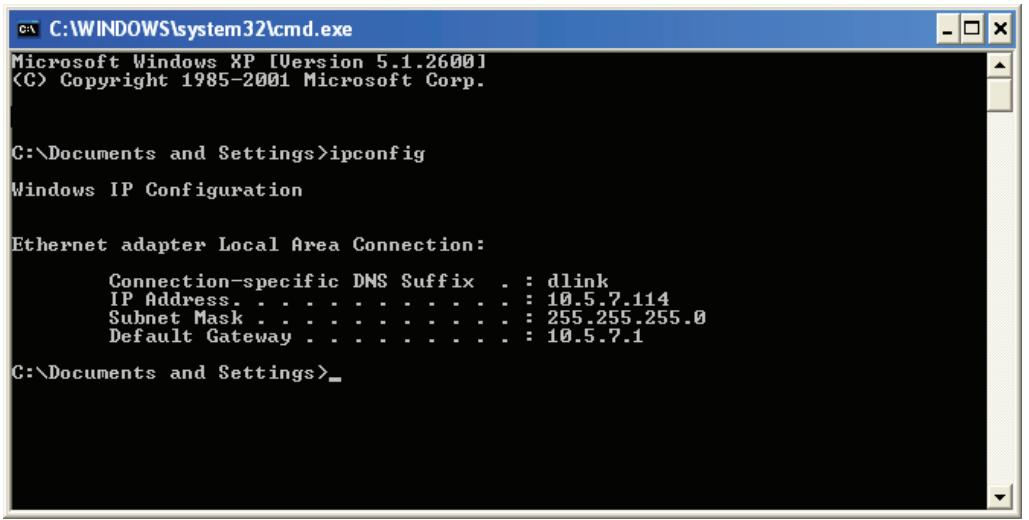

Vérifiez votre adresse IP 134

Attribution statique d'une adresse IP 135

Sécurité du réseau sans fil 136

Définition du WPA 136

Caracteristiques techniques 137

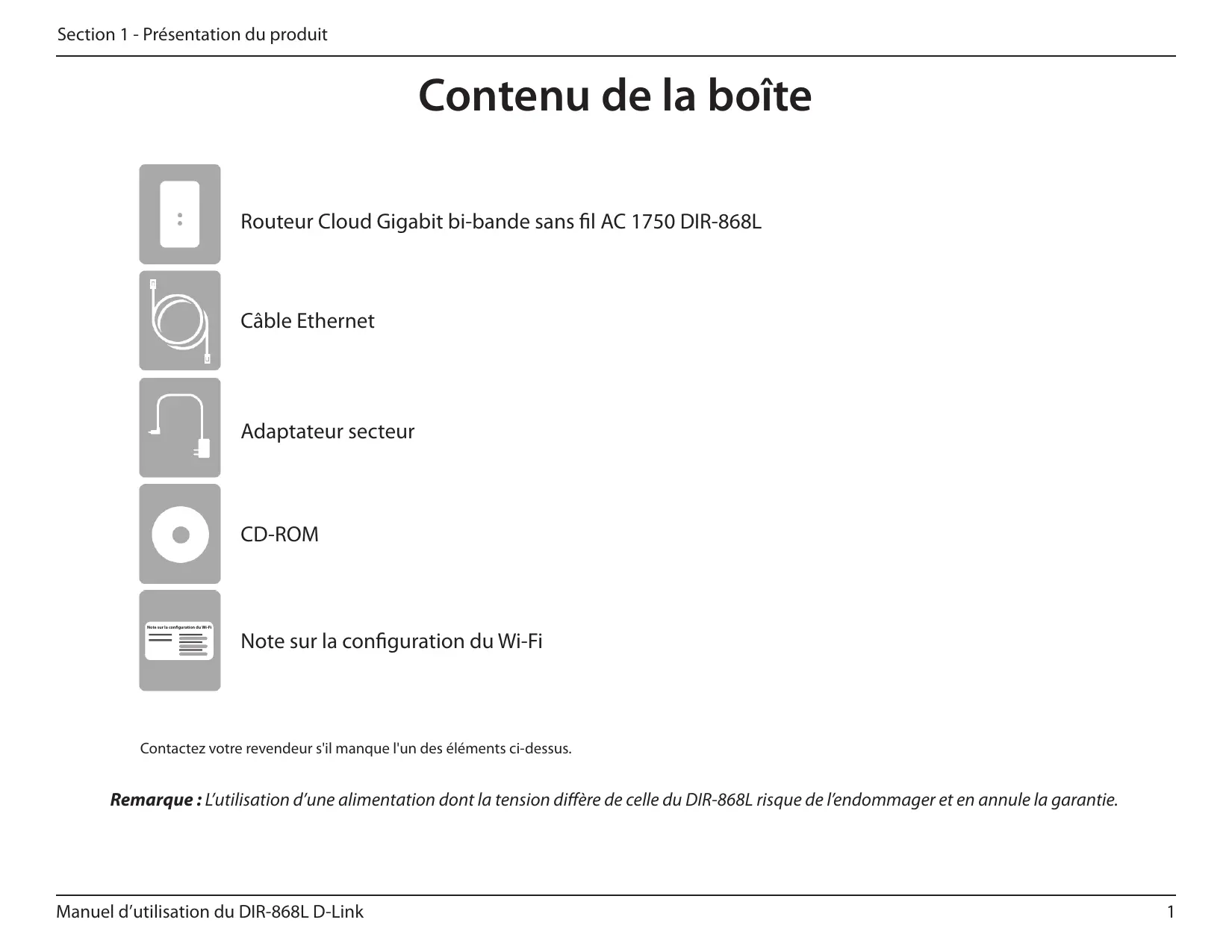

Contenu de la boîte

Routeur Cloud Gigabit bi-bande sans fil AC 1750 DIR-868L

Cable Ethernet

Adaptateur secteur

CD-ROM

Note sur la configuration du Wi-Fi

Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

Remarque : L'utilisation d'une alimentation dont la tension diffère de celle du DIR-868L risque de l'endommager et en annule la garantie.

Configuration système requise

Configuration réseau requise	• Modem DSL ou cable de type Ethernet • 802.11ac (projet), n, g, b, ou un port Ethernet ou sans fil
Exigences relatives à l'utilitaire de configuration Web	Ordinateur avec: • Système d'exploitation Windows®, Macintosh ou Linux • Adaptateur Ethernet installé Configuration requise pour le navigateur : • Internet Explorer 7 ou une version supérieure • Firefox 3,5 ou une version supérieure • Safari 4 ou une version supérieure • Chrome 8 ou une version supérieure Utilisateurs de Windows® : Vérifiez que vous avez installé la dernière version de Java. Visitez www.java.com pour télécharger la dernière version.
Matériel requis pour mydlink	• iPhone/iPad/iPod Touch (iOS 3.0 ou version supérieure) • Appareil Android (1.6 ou version supérieure) • Ordinateur équipé du navigateur suivant : • Internet Explorer 7 ou une version supérieure • Firefox 3 ou une version supérieure • Safari 5 ou une version supérieure • Chrome 5 ou une version supérieure iPhone, iPad, et iPod touch et sont des marques déposées d'Apple Inc. Android est une marque de Google, Inc.

Introduction

Le Routeur infonuagique Gigabit bi-bande sans fil AC 1750 D-Link (DIR-868L) est équipé de quatre ports gigabit offrant des vitesses jusqu'à 10 fois supérieures à celles atteintes par les ports 10/100 standards. Il fait également appel à la technologie 802.11ac (projet) et à plusieurs antennes intelligentes pour optimiser la vitesse et la portée de votre signal sans fil afin de démultiplier les performances des péripériques 802.11n. Grâce à la qualité de service (QoS) intelligente, les diffusions de données sont séparées, ce qui permet d'organiser et d'attribuer des priorités à votre traffic réseau afin que vos applications de diffusion video, de yeux et de voix sur IP soient plus fluides, tant sur votre réseau cable que sans fil.

Le DIR-868L prend en charge une foule de fonctions cloud y compris QRS Mobile qui vous permet de configurer le routeur en utilisant une app. mobile. Vous pouvez configurer votre routeur de votre canapé, sans PC.

Le Routeur infonuagique Gigabit bi-bande sans fil AC 1750 est en outre équipé de mydlink, qui vous permet d'accéder à votre réseau à domicile où que vous soyez. Vous pouvez ainsi surveiller et:gérer votre réseau à domicile depuis给你们 ordinateur portable, leur iPhone®, leur iPad® ou leur Android™. Les routeurs mydlink peuvent être configurés pour envoyer un courrier électronique vous avertissant, à tout moment et où que vous soyez, dés que de nouveaux péripériques se connectent à leur réseau ou qu'un accès indésirable est détecté. Suivez en temps réel les sites Web visités grâce à l'historique récent de votre navigateur qui s'affiche sur l'application mydlink™ Lite... idéal pour les parents.

La technologie SharePort Mobile vous permet également de profiter du port USB 3.0 qui se trouve à l'arrière du DIR-868L. Branchez un disque de stockage USB et utilisez l'application SharePort Mobile pour iOS ou Android pour acceder à des fichiers, diffuser des videos, consulter des photos ou écouter de la musique sur votre ordinateur portable ou vos péripériques mobiles. Branchez une imprimante et vous pouvez utiliser l'app SharePort Mobile pour partager cette imprimante avec tous vos péripériques.

Le DIR-868L Routeur infonuagique Gigabit bi-bande sans fil AC 1750 atteint des vitesses incroyables, dispose d'une technologie antennene intelligente, possede des ports rapides, des fonctions cloud et offre des fonctions de sécurité exceptionnelles. Doté d'un design innovant, il propose des options d'installation facile.

Caractéristiques

• Mise en réseau sans fil plus rapide - Le DIR-868L offre une connexion sans fil atteignant 1750 Mbps* avec d'autres clients sans fil 801.11ac et 802.11n. Il fonctionne aussi sur les bandes 2,4 GHz et 5 GHz pour permettre une séparation du traffic pour que les utilisateurs puissant participer à des activités à large bande passante, comme les flux video, les yeux en ligne et l'audio en temps réel, sans affecter le traffic à faible priorité comme le courrier électronique et le surf sur le web.
• Fonctions cloud - Le DIR-868L prend en charge l'app QRS Mobile qui permet de configurer le routeur en utilisant un périphérique mobile. Il est aussi équipé de mydlink, qui vous permet d'acceder et de:gérer votre DIR-868L routeur à distance, depuis un périphérique mobile. SharePort Mobile peut servir à partager des fichiers, des flux de videos, à afficher des photos et à écouter de la musique. SharePort Plus vous permet de partager une imprimante.
• Compatibilité avec les péripériques 802.11a/b/g/n - Le DIR-868L reste parfaitement conforme aux normes 802.11n, IEEE 802.11g et 802.11a; il peut donc être connecté à tous les péripériques sans fil 802.11n, 802.11g, 802.11b et 802.11a existants.

• Fonctions de pare-feu avances : L'interface Web affiche plusieurs fonctions de gestion avances du réseau :

• Filtrage du content: filtrage du content en toute simplicité, basé sur l'adresse MAC, l'URL et/ou le nom de Domaine.

• Gestion des filtres : ces filtres peuvent etre gérés pour etre actifs certains jours ou pendant une certaine durée (en heures ou minutes).

• Sessions multiples/simultanées sécurisées - Le DIR-868L peut faire transiter des sessions VPN. Il prend en charge plusieurs sessions IPSec et PPTP simultanées. L'utilisateur derrière le DIR-868L peut donc accéder en toute sécurité aux réseaux d'entreprise.

• Assistant de configuration convivial: Grâce à son interface Web simple d'utilisation, le DIR-868L vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu'elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre routeur avec vos paramètres spécifique en quelques minutes.

• Débit maximum du signal sans fil provenant des caractéristiques 802.11a, 802.11b, 802.11g et 802.11n de la norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et les constructions, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.

Description du matériel

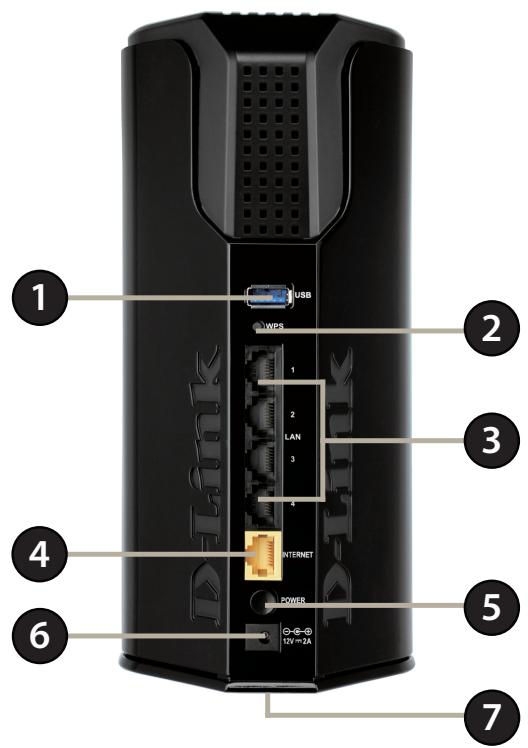

Connexions

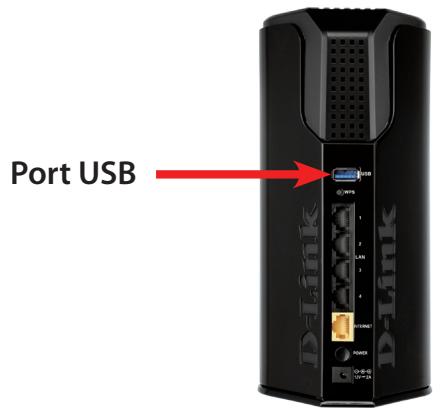

1	Port USB 3.0	Permet de connecter une clé USB pour partager du contenu ou une connexion à une imprimante USB à partager sur votre réseau.

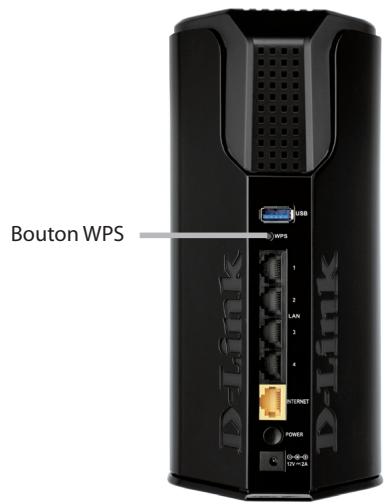

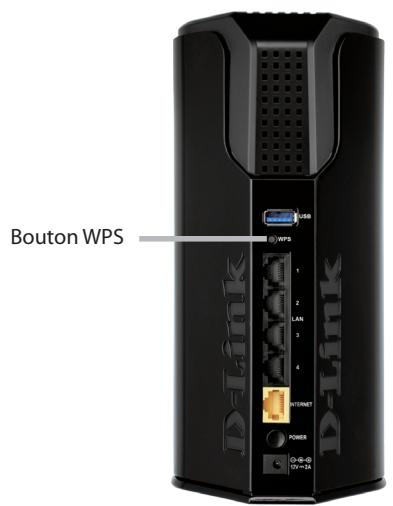

2	Bouton WPS	Appuyez pour lancer le processus WPS et créé automatiquement une connexion sure vers un client WPS.
3	Ports LAN Gigabit (1-4)	Connectez des péripériques Ethernet tels que des ordinateurs, des commutateurs, des péripériques de stockage (NAS) et des consoles de jeu.
4	Port internet gigabit	Connectez votre modem haut débit à ce port à l'aide d'un cable Ethernet.
5	Bouton de mise sous tension	Appuyez sur le bouton de mise sous tension pourmettre le routeur en marche ou l'arrêter.
6	Fiche d'alimentation	Prise pour l'adaptateur secteur fourni.
7	Bouton de réinitialisation	Insérez un trombone dans l'orifice et patientez quelques secondes pour réinitialiser le routeur sur ses paramètres par défaut.

Description du matériel

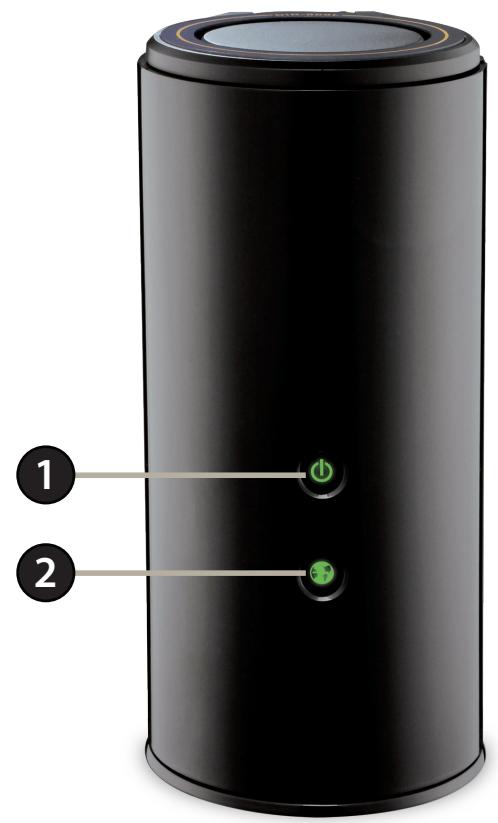

Voyants

1	Voyant d'alimentation	Lorsqu'il reste allumé en vert, la connexion à l'alimentation est correcte. Levoyant clignote en vert pendant le processus de connexion WPS. Levoyant reste allumé en orange pendant le démarrage.
2	Voyant Internet	Lorsque le voyant reste allumé, le port Internet est connecté. Si levoyant est orange, la connexion est bonne mais le routeur ne peut pas se connecter à l'Internet.

Installation

Cette section vous guide tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le place pas dans une zone confinée, comme un placard ou une armoire, ni dans le grenier ou le garage.

Pré-requis

• Veuillez configurer le routeur avec le dernier ordinateur connecté directement à votre modem.
• Vous pouvez utiliser uniquement le port Ethernet de votre modem. Si vous utilisiez la connexion USB avant d'utiliser le routeur, vous doivent éteindre le modem, débrancher le cable USB et relier le cable Ethernet au port Internet du routeur, puis rallumer le modem. Dans certains cas, vous devrez appeler cette FAI pour qu'il modifie les types de connexions (USB à Ethernet).
• Si vous étés équipé d'un modem DSL et que vous vous connectez par PPPoE, voirlez à désactiver ou à désinstaller tout logiciel PPPoE, comme WinPoet, Broadjump ou Ethernet 300 de votre ordinateur pour pouvoir vous connecter à Internet.

Éléments à prendre en compte avant d'installer le réseau sans fil

Le routeur sans fil D-Link vous permet d'acceder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'opération de votre réseau sans fil. Vous doivent toutes garder à l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres péripériques en réseau car chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 mètres. Placez les apparêils de façon à limiter le nombre de murs ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaissur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaissur. Avec une inclinaison de 2 degré, il équivaut à un mur de plus de 14 metres d'épaissur! Pour obtenir une meilleure réception, placez les apparciels de sorte que le signal passé directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'accier, le métal, les parois isolées, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradient le signal du réseau sans fil.
4. Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF.
5. L'utilisation de téléphones sans fil de 2.4GHz ou de X-10 (produits sans fil, comme des ventilateurs plafonniers, des lampes ou des systèmes de sécurité à domicile) risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Vérifie que la base de votre téléphone de 2,4 GHz se trouve le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.

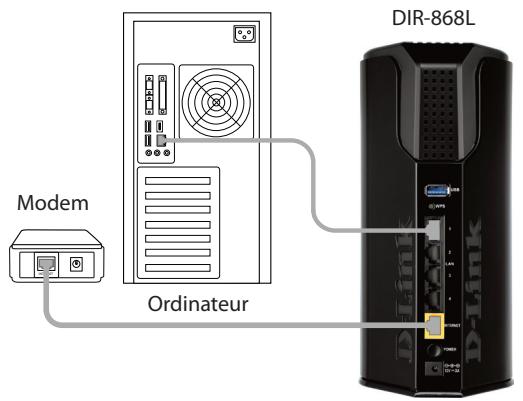

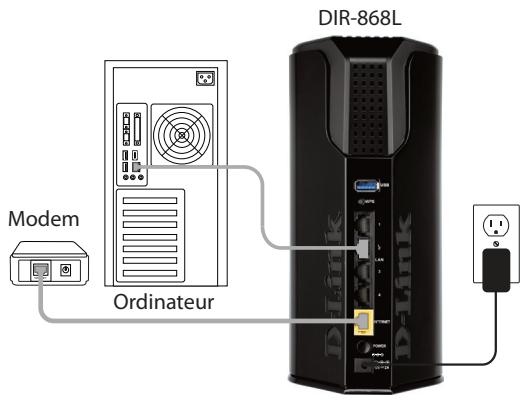

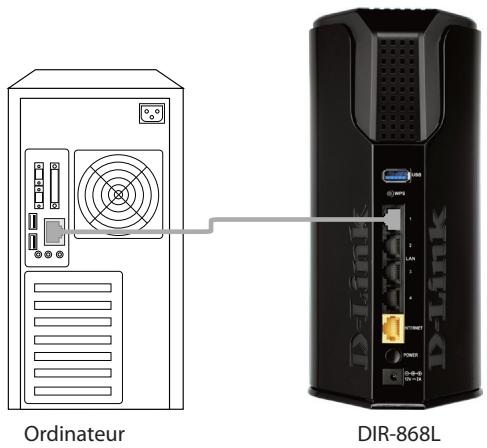

Configuration manuelle

1. Éteignez et débranchez votre modem cable ou DSL haut débit. Cette étape est nécessaire.

1. Placez le routeur a proximite de votre modem et d'un ordinateur. Installez-le dans un lieu ouvert de l'espace de travail prevu pour obtenir une meilleure couverture.
2. Débranchez le cable Ethernet du modem (ou du routeur existant si vous faites une mise à niveau) connecté à votre ordinateur. Branchez-le dans le port de réseau local étiqueté 1 à l'arrête de votre routeur. Ce dernier est maintainant connecté à votre ordinateur.

1. Branchez une extrémité du cable Ethernet joint au routeur dans le port jaune étiqueté INTERNET à l'arrière du routeur. Branchez l'autre extrémité de ce cable au port Ethernet de votre modem.

1. Rebranche l'adaptateur secteur à votre modem cable ou DSL haut débit et attendez deux minutes.
2. Connectez une extrémité de l'adaptateur d'alimentation joint dans la prise d'alimentation (à l'arrête du routeur) et l'autre, dans une prise de courant ou un parasurtenseur. Appuyez sur le bouton d'alimentation et vérifie que levoyant d'alimentation est allumé. Attendez 1 minute que le routeur démarre.

1. Si vous vous connectez à un service à large bande, vous pouvez déjà être en ligne et la configuration ultérieure sera optionnelle.

Configuration

Il existe plusieurs façon de configurer votre routeur pour vous connecter à Internet et vous connecter à vos clients :

• Assistant de configuration D-Link - Cet assistant démarre lorsque vous vous connectez au routeur pour la première fois. Reportez-vous à la page «D-Link Quick Setup Wizard» on page 12.
  Application QRS Mobile - Utilisez un iPhone, iPad ou iPod Touch pour configurer votre routeur. Reportez-vous à la page «QRS Mobile App (iOS, Android)» on page 19.
• Configuration manuelle: connectez-vous au routeur et configurez-le manuellement (utilisateurs avancés uniquement). Reportez-vous à la page «Manual Internet Setup» on page 26.

Assistant de configuration rapide D-Link

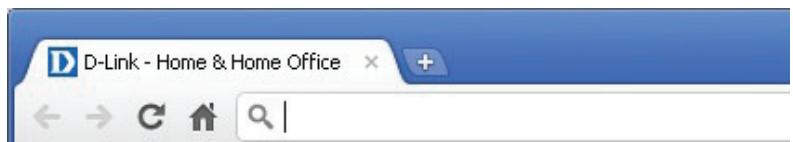

Si vous installez le routeur pour la première fois, ouvrez votre navigateur Internet. Vous allez être redirigé automatiquement vers l'écran Assistant de configuration.

Si l'assistant ne s'ouvre pas automatiquement, vous pouvez aussi atteindre l'utilitaire de configuration en saisissant l'adresse IP du routeur (http://192.168.0.1). Veuillez vous reporter à la page 24 'Utilitaire de configuration Web'

Cet assistant est donc pour vous guider étape par étape pour configurer votre nouveau réseau D-Link et vous connecter à Internet.

Cliquez sur Next (Suvient) pour continuer.

Veuillez attendre que le routeur détecte votre type de connexion Internet. Si le routeur détecte votre connexion Internet, vous devrez peut-être saisir les informations fournies par votre FAI comme un nom d'utilisateur et un mot de passer.

WELCOME TO THE D-LINK SETUP WIZARD

Si vous routeur ne détece pas de connexion Ethernet valide depuis le port Internet, cet écran apparaît. Connectez votre modem haut débit au port Internet, puis cliquez sur Try Again (Réessayer).

STEP 1: CONFIGURE YOUR INTERNET CONNECTION

Si le routeur détecte votre connexion Ethernet, mais ne parvient pas à l'identifier, l'écran suivant apparait. Cliquez sur Guide me through the Internet Connection Settings (Guidez-moi tout au long de la configuration de la connexion Internet) pour afficher une liste de types de connexion parmi lesquels désir.

STEP 1: CONFIGURE YOUR INTERNET CONNECTION

Sélectionnez votre type de connexion Internet et cliquez sur Next (Suivant) pour continuer.

STEP 1: CONFIGURE YOUR INTERNET CONNECTION

Si le routeur a détesté ou si vous avez sélectionné PPPoE, saisissez votre nom d'utilisateur et votre mot de passer PPPoE et cliquez sur Next (Suviant) pour continuer.

Remarque: Veiliez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.

Si le routeur a détesté ou si vous avez sélectionné PPTP, saississez votre nom d'utilisateur et votre mot de passer PPTP et les autres informations fournies par votre FAI. Cliquez sur Next (Suvient) pour continuer.

Si le routeur a détecté ou si vous avez sélectionné L2TP, saississez votre nom d'utilisateur et votre mot de passer L2TP et les autres informations fournies par votre FAI. Cliquez sur Next (Suvient) pour continuer.

Si le routeur a détesté ou si vous avez sélectionné Static (Statique), saississez les paramètres IP et DNS fournis par votre FAI. Cliquez sur Next (Suvient) pour continuer.

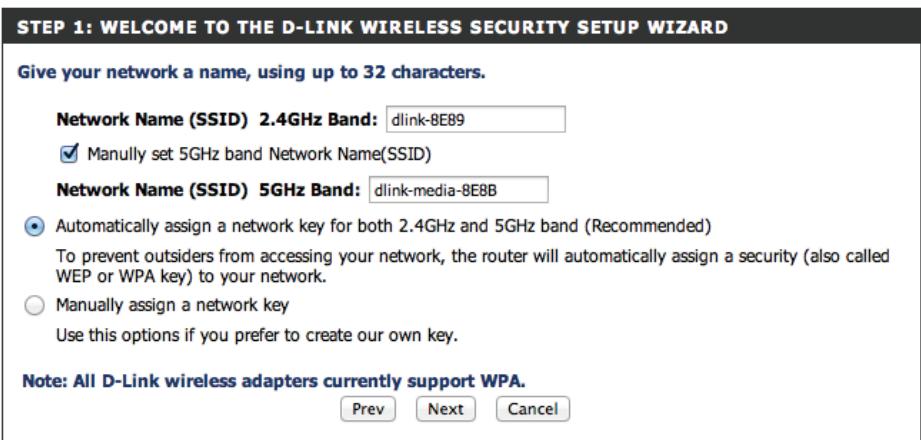

Pour les segments de 2,4 GHz et 5 GHz, créez un nom de réseau Wi-Fi (SSID) de 32 caractères maximum.

Créez un mot de passer Wi-Fi (entre 8 et 63 caractères). Vous devrez saisir ce mot de passer ou cette clé pour que vos clients sans fil soient en mesure de se connecter à votre réseau sans fil.

Cliquez sur Next (Suvient) pour continuer.

Afin de sécuriser votre routeur, veuillez saisir un nouveau mot de passer. Cochez la case Enable Graphical Authentication (Activer l'authentication graphique) pour activer l'authentication CAPTCHA pour davantage de sécurité. Cliquez sur Next (Suvant) pour continuer.

SETSTATICIPADDRESSCONNECTION

Sélectionnez votre fuseau horaire dans le menu déroulant, puis cliquez sur Next (Suivant) pour continuer.

La fenêtre Setup Complete (Configuration terminée) affiche les paramètres de votre connexion Wi-Fi. Cliquez sur Save and Connect (Enregistrez et connectez-vous) pour continuer.

Si vous voulez créé un signet pour acceder au routeur,-cliquez sur OK. Cliquez sur Cancel (Annuler) si vous ne voulez pas创建工作 de signet.

Si vous avez cliqué sur Yes (Oui), une fenêtre pourrait s'ouvrir (selon le navigateur que vous utilisez) pour creer un signet.

STEP 4: SELECT YOUR TIME ZONE

Pour utiliser le service mydlink (mydlink.com ou l'application mydlink Lite), vous doivent posseder un compte. Indiquez si vous possédez un compte mydlink ou si vous doivent enisser un. Cliquez sur Next (Suivant) pour continuer.

Si vous ne foulez pas vous enregistrer maintainant, cliquez sur Cancel (Annuler).

Si vous avez cliqué sur Yes (Oui), saisissez le nom de votre compte mydlink (vous adresse électronique) et leur mot de passer. Cliquez sur Login (Connexion) pour enregistrer votre routeur.

Si vous avez cliqué sur No (Non), renseignez les informations demandées, puis cliquez sur Next (Suivant) pour creer votre compte mydlink.

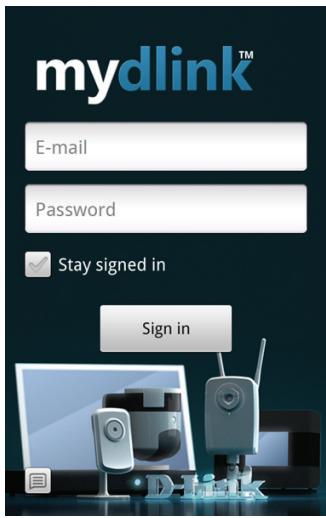

MYDLINK REGISTRATION

L'application mydlink vous permet de receivevoir des avis, de parcourir les utilisateurs du réseau et de configurer votre routeur à partir d'un iPhone/iPad/iPod Touch (iOS 3.0 ou supérieur) ou d'un périphérique Android (1.6 ou supérieur).

Pour télécharger l'application « mydlink lite », visitez l'Apple Store d'Apple, Android Market ou http://mydlink.com/Lite.

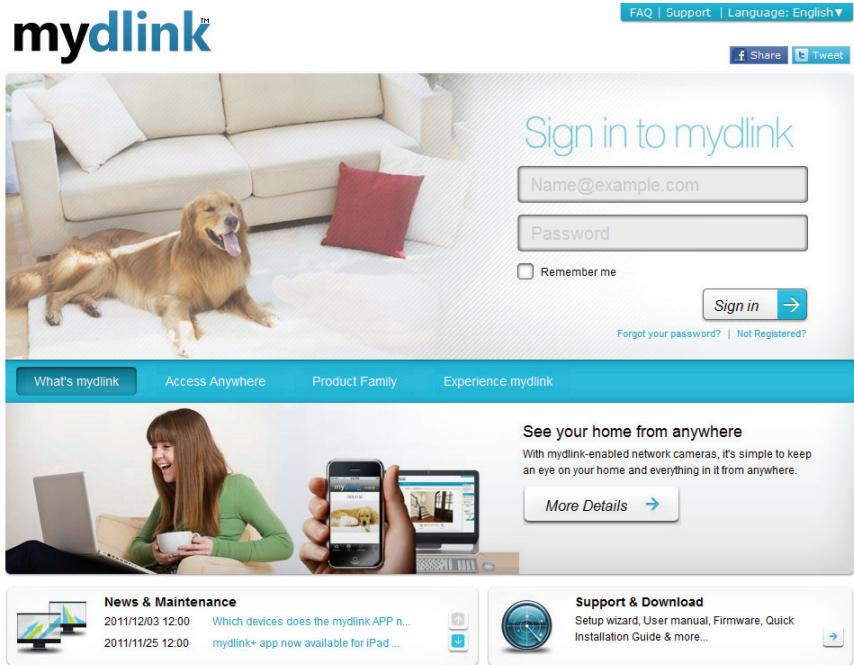

Les utilisateurs de PC et de Mac peuvent utiliser le portail mydlink à http://mydlink.com.

Application QRS Mobile (iOS, Android)

D-Link propose une application compatible avec votre périphérique iOS ou Android qui vous permet d'installer et de configurer votre routeur.

Étape 1

Sur un pérophérique iOS, allez dans iTunes Store. Sur un pérophérique Android, allez dans Google Play. Recherche D-Link, sélectionnez QRS Mobile, puis téléchargez l'application sur votre pérophérique. Vous pouze également scanner le code approprié à droite pour localiser la page de téléchargement d'applications.

iOS

Android

Étape 2

Une fois l'application installée, vous pouvez configurer votreouteur. Connectez-vous sans fil au routeur en allant dans l'utilitaire sans fil de votre péripérisque. Scannez le nom du réseau Wi-Fi (SSID) indiqué sur la fiche technique fournie. Sélectionnez ensuite votre mot de passer Wi-Fi et saisissez-le.

D-Link DIR-836L Router Wi-Fi Configuration Note

Web browser link:

http://dlinkrouter or

http://192.168.0.1

Default configuration

Username: "Admin"

Une fois connecté au routeur, lancez l'application QRS Mobile, qui vous guidera tout au long de l'installation de votre routeur.

Application SharePort Mobile (iOS, Android)

L'application pour SharePort Mobile vous permet d'acceder à vos fichiers depuis un disque de stockage USB branché à votre routeur. Vous doivent activer le partage de fichiers sur la page Setup > Storage (Configuration > Stockage) (voir en page 22) pour que cette application fonctionne correctement.

1. Branchez le disque de stockage USB dans le port USB.

Remarque: Le DIR-868L prend en charge les disques durs avec un téraoctet maximum de capacité de stockage.

1. Utilisez votre périphérique mobile iOS ou Android pour dire le code QR à droite et téléchargez l'application SharePort Mobile.

Vous pouvez également rechercher l'application SharePort Mobile directement dans l'App Store d'iOS ou sur Google Play.

iOS

Android

1. Depuis votre péripérisque mobile iOS ou Android,CHOISSEZ SETTINGS (Paramètres).

Remarque: Ces étapes s'appliquent à la version iOS de l'application. Elles diffèrent légèrement pour la version Android.

1. Cliquez sur Wi-Fi, Sélectionnez le Wi-Fi Network Name (Nom du réseau Wi-Fi, SSID) que vous avez définis lors de la configuration, puis saississez votre mot de passer Wi-Fi par défaut indiqué sur votre Note de configuration Wi-Fi.

1. Une fois connecté, cliquez sur l'icone SharePort Mobile.

1. L'écran suivant apparait.

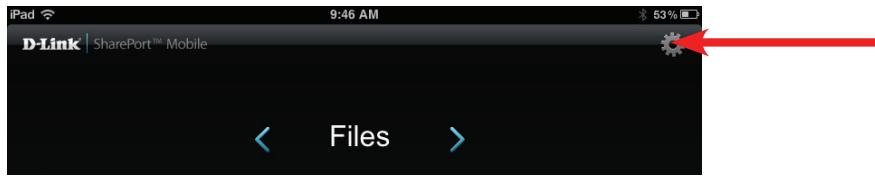

1. Cliquez sur l'icone Settings (Paramètres), située dans le coin supérieur droit de l'écran. Cliquez sur Edit (Modifier) pour saisir votre User Name (Nom d'utilisateur) et votre Password (Mot de passer). Le nom d'utilisateur par défaut est administrer et le mot de passer doit rester vierge). Une fois que vous avez terminé, cliquez sur Done (Terminé) pour continuer.
2. Pour la section Movie (Film), cliquez sur l'icone correspondante et lisez votre film à partir de votre lecteur Flash USB.

1. Pour la section Music (Musique), cliquez sur l'icone correspondante et lisez vos morceaux à partir de votre lecteur Flash USB.

1. Pour la section Photo, cliquez sur l'icone correspondante et visualisez vos photos à partir de votre lecteur Flash USB.

1. Pour la section Files (Fichiers), cliquez sur l'icone correspondante et consultez vos fichiers à partir de votre lecteur Flash USB.

1. Pour la section Folder (Dossier), cliquez sur l'icone correspondante et visualisez vos dossiers à partir de votre lecteur Flash USB.

Utilitaire de configuration Web

Pour acceder à l'utilitaire de configuration, ouvre un navigateur Web, par exemple Internet Explorer, puis saisissez http://dlinkrouter.local.

Les utilisateurs de Windows et de Mac peuvent également se connecter en saississant l'adresse IP du routeur (http://192.168.1.1) dans la barre d'adresse.

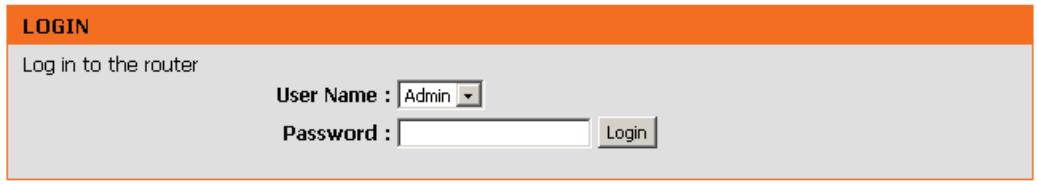

Saisissez votre mot de passer. Le mot de passer doit rester vide par défaut.

Configuration de la connexion Internet

Pour configurer le routeur en vue de vous connecter à Internet en utilisant pour ce faire l'assistant, cliquez sur Internet Connection Setup Wizard (Assistant de configuration de connexion Internet). Vous allez être redirigé vers l'Assistant de configuration rapide. Veuillez vous reporter à la page 12.

Cliquez sur Manual Internet Connection Setup (Configuration manuelle de connexion Internet) pour configurer votre connexion manuellement et passer à la page suivante.

Configuration manuelle de connexion Internet IP statique

Selectionnez vous type de connexion dans la case déroulante My Internet Connect Is (Ma connexion Internet est). Choisissez Static IP (IP statique) si toutes les informations IP du port ont été fournies par votre prestataire de services Internet. Vous devrez saisir l'adresse IP, le masque de sous-réseau, l'adresse de passerelle et l'adresse ou les adresses DNS. Chaque adresse IP saisie dans les champs doit avoir la forme IP appropriée, à savoir quatre octets séparés par un point (x.x.x.x). Les adresses dont le format est incorrect sont rejetées.

My Internet Connection Sélectionnez Static IP (IP statique) pour saisir manuellement les paramètres Is (Ma connexion IP fournis par votre FAI.

Internet est):

Activier le service DNS Les services « DNS avancé » (Advanced Domain Name System) améliorent les performances Internet en vous permettant d'accéder plus rapidement et de façon plus fiable aux informations et aux pages Web recherchées. En outre, ils améliorent leur'utilisation globale d'Internet en corrigeant automatiquement de nombreuses erreurs de saisie communes, vous dirigeant là où vous souhaitiez aller avec un gain de temps non négligeable.

Enable True Gigabit Cochez cette case pour activer le veritable routage Gigabit. Cela augmentera Routing Connectivity le débit de la connectivité WAN et LAN du routeur.

(Activer la veritable connectivité de redirection Gigabit):

Adresse IP: Saisissez l'adresse IP attribuée par votre FAI.

Masque de sous- Saisissez le masque de sous-réseau attribué par votre FAI. réseau :

Passerelle par défaut: Saisissez la passerelle attribuée par votre FAI.

Serveurs DNS : Les informations relatives aux serveurs DNS sont fournies par votre FAI

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1500 est la MTU par défaut.

MAC Address (Adresse L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseilé de la

MAC) : modifier, sauf si votre FAI l'exige. Vous pouvez utiliser le bouton Copy Your PC's MAC Address (Copier l'adresse MAC du PC) pour remplaçer l'adresse MAC du port Internet par celle de la carte Ethernet.

IP dynamique (DHCP)

Si vous ne savez pas qu'elle méthode utiliser pour vous connecter à Internet, essayez la première. Les modems câbles utilisent généralement ce type de connexion.

Ma connexion Internet : Sélectionnez Dynamic IP (DHCP) [IP dynamique (DHCP)] pour obtenir automatiquement des informations sur l'adresse IP auprès de votre FAI. Sélectionnez cette option si ce dernier ne vous fournit pas d'adresse IP à utiliser. Cette option est généralement utilisé pour les services de modem cable.

Activer le service DNS Les services « DNS avancé » (Advanced Domain Name System) améliorent avancé : les performances Internet en vous permettant d'acceder plus rapidement et de façon plus fiable aux informations et aux pages Web recherchées. En outre, ils améliorent leur'utilisation globale d'Internet en corriguant automatiquement de nombreuses erreurs de saisie communes, vous dirigeant là où vous souhaitiez aller avec un gain de temps non négligeable.

Exclusion de garantie: D-Link n'offre aucune garantie en ce qui concerne la disponibilité, la fiabilité, la fonctionnalité et le fonctionnement des services « DNS avancé » ou de leurs fonctions.

Enable True Gigabit Routing Connectivity (Activer la veritable connectivité de redirection Gigabit):

Cochez this case pour activer le veritable routage Gigabit. Cela augmentera le débit de la connectivité WAN et LAN du routeur.

Nom d'hôte : Host Name (Nom d'hôte) est facultatif, mais peut être exigé par certains fournisseurs d'accès Internet. Laissez ce champ vide si vous n'étés pas sûr.

Utiliser la monodiffusion : Cochez cette case si vous rencontres des problèmes pour obtenir une adresse IP de votre FAI.

Primary/ Secondary DNS Saisissez l'adresse IP des serveurs DNS principal et seconde attribuées par votre FAI. Ces adresses sont généralement fournies Server (Serveur DNS automatiquement par votre FAI. Laissez 0.0.0.0 si votre FAI ne vous a pas fouiri d'adresse. principal/secondaire):

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1500 est la MTU par défaut.

MAC Address (Adresse L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseillé MAC): de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Copy Your PC's MAC Address (Copier l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet.

PPPoE (nom d'utilisateur/mot de passer)

Selectionnez PPPoE (Point to Point Protocol over Ethernet) [Point à point sur Internet] si vous FAI utilise une connexion PPPoE. Ce dernier vous fournira un nom d'utilisateur et un mot de passer. En général, cette option est utilisé pour les services DSL. Veillez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.

Ma connexion Sélectionnez PPPoE (Username/Password) [Nom d'utilisateur/Mot Internet: de passer] dans le menu déroulant.

Activier le service DNS Les services « DNS avancé » (Advanced Domain Name System) avancé : améliorent les performances Internet en vous permettant d'acceder plusrapidement et de façon plusisable aux informations et aux pages Web recherchées. En outre,ils améliorent notreutilisation globale d'Internet en corrigeant automatiquement de nombreuses erreurs de saisie communes, vous dirigeant la où vous souhaitiez aller avec un gain de temps non négligeable.

Exclusion de garantie : D-Link n'offre aucune garantie en ce qui concerne la disponibilité, la fiabilité, la fonctionnalité et le fonctionnement des services « DNS avancé » ou de leurs fonctions.

Enable True Gigabit Cochez cette case pour activer le veritable routage Gigabit. Cela Routing Connectivity augmentera le début de la connectivité WAN et LAN du routeur. (Activer la veritable connectivité de redirection Gigabit):

INTERNET CONNECTION TYPE

Address Mode (Mode SLECTIONNEz Static IP (IP statique) si voire FAI you a fourni une adresse IP, le masque de sous-reseau, la passerelle et I'adresse d'adresse): des serveurs DNS. Dans la plupart des cas, selectionnez Dynamique.

Adresse IP: Saisissez l'adresse IP (PPPoE statique uniquement).

Nom d'utilisateur: Saisissez votre nom d'utilisateur PPPoE.

Mot de passer: Saisissez votre mot de passer PPPoE, puis ressaisissez-le dans le champ suivant.

Nom du service: Saisissez le nom du service du fournisseur d'accès Internet (facultatif).

Mode de Sélectionnez Always-on (Toujours activée), On-Demand (À la demande) ou Manual (Manuelle). reconnexion :

Maximum Idle Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, Time (Temps d'inactivité maximum):

Adresses DNS: Saisissez l'adresse des serveurs DNS principal et secondaire (PPPoE statique uniquement).

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimier les performances avec votre FAI spécifique. 1492 est la MTU par défaut.

MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est (Adresse MAC): déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Copy Your PC's MAC Address (Copier l'adresse MAC du PC) pour remplaçer l'adresse MAC du port Internet par celle de la carte Ethernet.

PPTP

Selectionnez PPTP (Point-to-Point-Tunneling Protocol) [Protocole de tunnel point à point] si vous FAI utilise une connexion PPTP. Ce dernier vous fournira un nom d'utilisateur et un mot de passé. En général, cette option est utilisé pour les services DSL.

Ma connexion Sélectionnez PPTP (Username/Password) [Nom d'utilisateur/Mot de passer] dans le menu déroulant.

Internet :

Activier le service DNS Les services « DNS avancé » (Advanced Domain Name System) avancé: améliorent les performances Internet en vous permettant d'acceder plusrapidement et de façon plus fiable aux informations et aux pages Web recherchées. En outre,ils améliorent votreutilisation globale d'Internet en corrigeant automatiquement de nombreuses erreurs de saisie communés,vous dirigeant la ou vous souhaitiez aller avec un gain de temps non négligeable.

Exclusion de garantie : D-Link n'offre aucune garantie en ce qui concerne la disponibilité, la fiabilité, la fonctionnalité et le fonctionnement des services « DNS avancé » ou de leurs fonctions.

Enable True Gigabit Cochez cette case pour activer le veritable routage Gigabit. Cela Routing Connectivity augmentera le débit de la connectivité WAN et LAN du routeur. (Activer la veritable connectivité de redirection Gigabit):

Address Mode (Mode Sélectionnéz Static (Statique) si vous a fourni une d'adresse): adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnéz Dynamique.

INTERNET CONNECTION TYPE

Adresse IP PPTP : Saisissez l'adresse IP (PPTP statique uniquement).

Masque de sous- Saisissez l'adresse des serveurs DNS principal et secondaire (PPTP statique uniquement). réseau PPTP :

Passerelle PPTP : Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur d'accès Internet.

L2TP

Selectionnez L2TP (Layer 2 Tunneling Protocol = Protocole de tunnel de niveau 2) si vous FAI utilise une connexion L2TP. Ce dernier vous fournira un nom d'utilisateur et un mot de passé. En général, cette option est utilisé pour les services DSL.

Ma connexion Internet : Sélectionnez L2TP (Username/Password) [Nom d'utilisateur/Mot de passer] dans le menu déroulant.

Activer le service DNS Les services « DNS avancé » (Advanced Domain Name System) améliorent avancé : les performances Internet en vous permettant d'acceder plus rapidement et de façon plus fiable aux informations et aux pages Web recherchées. En outre, ils améliorent votre utilisation globale d'Internet en corriguant automatiquement de nombreuses erreurs de saisie communes, vous dirigeant là où vous souhaitiez aller avec un gain de temps non négligeable. Exclusion de garantie : D-Link n'offre aucune garantie en ce qui concerne la disponibilité, la fiabilité, la fonctionnalité et le fonctionnement des services « DNS avancé » ou de leurs fonctions.

Enable True Gigabit Cochez cette case pour activer le veritable routage Gigabit. Cela augmentera Routing Connectivity le début de la connectivité WAN et LAN du routeur. (Activer la veritable connectivité de redirection Gigabit):

Address Mode (Mode Sélectionnez Static (Statique) si vous FAI vous a fourni une adresse IP, le d'adresse): masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Dynamique.

Adresse IP PPTP: Saisissez l'adresse IP (PPTP statique uniquement).

Masque de sous-réseau Saisissez l'adresse des serveurs DNS principal et secondaire (PPTP statique PPTP: uniquement).

INTERNET CONNECTION TYPE

Passerelle PPTP: Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur d'accès Internet.

Adresse IP du Saisissez l'adresse IP du serveur fournie par votre FAI (facultatif).

serveur PPTP :

Nom d'utilisateur: Saisissez le nom d'utilisateur PPTP.

Mot de passer : Saisissez votre mot de passer PPTP, puis ressaisissez-le dans le champ suivant.

Mode de reconnexion : Sélectionnez Always-on (Toujours activée), On-Demand (À la demande) ou Manual (Manuelle).

Adresse IP du Saisissez l'adresse IP du serveur fournie par votre FAI (facultatif).

serveur PPTP :

Nom d'utilisateur: Saisissez le nom d'utilisateur PPTP.

Mot de passer: Saisissez votre mot de passer PPTP, puis ressaisissez-le dans le champ suivant.

Mode de Sélectionnez Always-on (Toujours activée), On-Demand (À la demande) ou Manual (Manuelle). reconnexion :

Maximum Idle Time Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, (Temps d'inactivité activez Reconnexion automatique. maximum):

Serveurs DNS : Les informations relatives au serveur DNS sont fournies par votre fournisseur d'accès Internet (FAI).

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1400 est la MTU par défaut.

MAC Address (Adresse L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est MAC): déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet.

DS-Lite

DS-Lite est un type de connexion IPv6. ÀpRES avoir sélectionné DS-Lite, les paramètres suivants pourront être configurés :

DS-Lite Sélectionnez DS-Lite DHCPv6 Option (Option DHCPv6 de Configuration : DS-Lite) pour laisser le routeur attribuer les adresses IPv6 AFTR automatique. Sélectionnez Manual Configuration (Configuration manuelle) pour saisir manuellement l'adresse IPv6 AFTR.

AFTR IPv6 Address Àpès avoir séLECTIONné l'options de configuration manuelle (Adresse IPv6 AFTR): ci-dessus, saisissez l'adresse IPv6 AFTR utilisé ici.

B4 IPv4 Address Saisissez la valeur de l'adresse IPv4 B4 utilisé ici. (Adresse IPv4 B4):

WAN IPv6 Address Une fois la connexion établie, l'adresse IPv6 du réseau étendu (Adresse IPv6 du sera affichée ici. réseau étendu):

IPv6 WAN par défaut Une fois la connexion établie, l'adresse de la passerelle IPv6 Passerelle: par défaut du réseau étendu sera affichée ici.

INTERNET CONNECTION TYPE

DS-Lite Configuration : DS-Lite DHCPv6 Option Manual Configuration

AFTR IPv6 Address :

B4 IPv4 Address : 192.0.0. (optional)

WAN IPv6 Address :

IPv6 WAN Default Gateway :

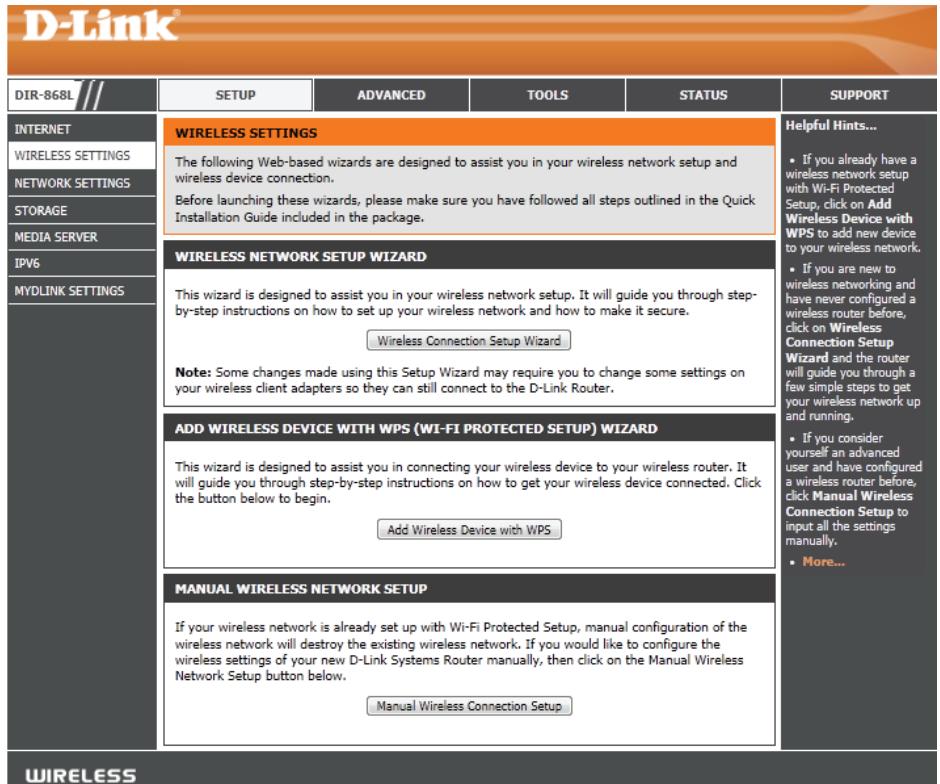

Paramètres sans fil

Pour configurer les paramètres sans fil du routeur à l'aide de l'assistant, cliquez sur Wireless Network Setup Wizard (Assistant de configuration de réseau sans fil) et reportez-vous en page 38.

Cliquez sur Add Wireless Device with WPS (Ajouter un périphérique sans fil avec WPS) si vous voulez ajouter un périphérique sans fil à l'aide de la fonction WPS (Wi-Fi Protected Setup), puis reportez-vous en page 40.

Pour configurer les paramètres sans fil de votre routeur manuellement, cliquez sur Manual Wireless Network Setup (Configuration manuelle du réseau sans fil), puis reportez-vous en page suivante.

Assistant de configuration de connexion sans fil

Pour exécuter l'assistant de sécurité, cliquez sur Setup (Configuration) en haut de l'écran, puis cliquez sur Wireless Network Setup Wizard (Assistant de configuration de réseau sans fil).

ÉTAPE 1: Tapez les noms de réseau sans fil (SSID) que vous poulez pour la bande 2,4 GHz et la bande 5 GHz.

Automatically (Automatique) : Sélectionnez cette option pour générer automatiquement la clé du réseau du routeur, puis cliquez sur Suivant.

(Régler la date et l'heure manuelle): Sélectionnez cette option pour saisir manuellement la clé du réseau, puis cliquez sur Suivant.

STEP 1: WELCOME TO THE D-LINK WIREFLESS SECURITY SETUP WIZARD

Si vous avez sélectionné Automatically (Automatiquement), vous aurez la possibilité deCHOISIR le même mot de passer pour les deux bandes. Si vous avez choisi de les rendre identiques, vous pouvez selectionner votre propre mot de passer dans la case ci-dessous.

Cliquez sur Next (Suvant).

Vous disposez maintainant d'une fenêtre récapitulative qui affiche vos paramètres. Notez la clé de sécurité et saisissez-la sur vos clients sans fil.

Cliquez sur Save (Enregistrer) pour enregistrer les paramètres.

SETUP COMPLETE!

Si vous avez sélectionné Manually (Manuellement), vous aurez la possibilité de désirir le même mot de passer pour les deux bandes.

Saisissez votre mot de passer sans fil dans la case ci-dessous.

Cliquez sur Next (Suvant).

Vous disposez maintainant d'une fenêtre récapitulative qui affiche vos paramètres. Notez la clé de sécurité et saisissez-la sur vos clients sans fil.

Cliquez sur Save (Enregistrer) pour enregistrer les paramètres.

SETUP COMPLETE!

Assistant de configuration de sécurité du réseau sans fil

Si vous ne connaissiez pas bien les types de sécurité sans fil, vous trouvez des informations supplémentaires dans l'annexe au dos de ce manuel.

Pour executer l'assistant de sécurité, cliquez sur Setup (Configuration) en haut de l'écran, puis cliquez sur Wireless Network Setup Wizard (Assistant de configuration de réseau sans fil).

Saisissez le nom souhaité (SSID) pour votre réseau sans fil.

Automatically (Automatique) : Sélectionnez cette option pour générer automatiquement la clé du réseau du routeur, puis cliquez sur Suivant.

(Régler la date et l'heure manuelle): Sélectionnez cette option pour saisir manuelle la clé du réseau, puis cliquez sur Suivant.

STEP 1: WELCOME TO THE D-LINK WIRELESS SECURITY SETUP WIZARD

Si vous sélectionnez Automatically (Automatiquement), une fenetre récapitule vos paramètres. Notez la clé de sécurité et saisissez-la sur vos clients sans fil. Cliquez sur Save (Enregistrer) pour enregistrer les paramètres.

Si vous sélectionnez Manually (Manuellement), l'écran suivant apparait. Créez unephrase de sécurité correspondant à votre mot de passé de sécurité. Cliquez sur Next (Suvivant) pour continuer.

Assistant d'ajout d'un périphérique sans fil avec WPS

Si vous ne connaissiez pas bien les types de sécurité sans fil, vous trouvez des informations supplémentaires dans l'annexe au dos de ce manuel.

Dans l'écran Setup > Wireless Settings (Configuration > Paramètres sans fil), cliquez sur Add Wireless Device with WPS (Ajouter un périphérique sans fil avec WPS).

Selectionnez Auto pour ajouter un client sans fil à l'aide de la fonction WPS (Wi-Fi Protected Setup) et cliquez ensuite sur Next Suivant. Passez à la page suivante.

STEP 1: SELECT CONFIGURATION METHOD FOR YOUR WIRELESS NETWORK

Si vous sélectionnez Manual (Manuel), un écran récapitulant les paramètres apparait. Notez la clé de sécurité et saisissez-la sur vos clients sans fil. Cliquez sur OK pour terminer.

STEP 2: CONNECT YOUR WIRELESS DEVICE

PIN): Sélectionnéz cette option pour utiliser la méthode du PIN. Pour ce faire, vous doivent connaître le PIN à 8 caractères du client sans fil, puis cliquer sur Connect (Connexion).

PBC: Sélectionnez cette option pour utiliser la méthode du bouton-poussoir, ou PBC (Push Button), afin d'ajouter un client sans fil. Cliquez sur Connect (Connexion).

Après avoir cliqué sur Connect (Connexion), vous dispose de 120 secondes au maximum pour appliquer les paramètres sur le ou les clients sans fil et étabir une connexion avec succès.

Paramètres sans fil manuels

802.11 b/g/n (2,4 GHz)

Si vous ne connaissiez pas bien les types de sécurité sans fil, vous trouvez des informations supplémentaires dans l'annexe au dos de ce manuel.

Activer le mode sans Cochez cette case pour activer la fonction sans fil. Si vous ne poulez pas fil: utiliser le réseau sans fil, découvertez la case pour désactiver toutes les fonctions de réseau sans fil.

Calendrier: Sélectionnez la plage hora pendant laquelle vous souhaitez que votre réseau sans fil soit activé. Le calendrier peut être mis à Always (Toujours). Les calendriers que vous créez apparaissent dans le menu déroulant. Cliquez sur New Schedule (Nouveau calendrier) pour créé un calendrier.

Nom du réseau sans Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil: fil. Créée un nom pour votre réseau sans fil (32 caractères maximum). Le SSID est sensible à la casse.

802.11 Mode (Mode selectionnez un des éléments suivants: 802.11): 802.11b Only (802.11b seulement): selectionnez cette option seulement si tous vos clients sans fil sont de type 802.11b.

802.11g Only (802,11g seulement): Sélectionné cette option seulement si tous les clients sans fil sont de type 802.11g.

802.11n Only (802.11n seulement) : Sélectionné cette option si tous vos clients sans fil sont de type 802.11n.

Mixed 802.11g and 802.11b (802.11g et 802.11b mixtes): selectionnez cette option si vous utilisez à la fois les clients sans fil 802.11g et 802.11b.

Mixed 802.11n and 802,11g (802.11n et 802,11g mixtes) : Sélectionnéz cette option si vous utilisez à la fois des clients sans fil 802.11n et 802.11a.

Mixed 802.11n, 11g, and 11b (802.11n, 11g et 11b mixtes): selectionnez cette option si vous utilisez un mélange de clients sans fil 802.11n, 802.11g et 802.11b.

Activer le balayage Le paramètre Auto Channel Scan (Balayage automatique des canaux) peut etre selectionné pour que le DIR-868L puisse selectionner le canal呈現nt le automatique des moins d'interférences.

canaux :

Canal sans fil: Indique le paramètre de canal correspondant au DIR-868L. Par défaut, il s'agit du canal 6. Vous pouvez le modifier afin qu'il corresponde au paramètre du canal d'un réseau sans fil existant ou pour personneliser le réseau sans fil. Si vous activez Auto Channel Scan (Balayage automatique des canaux), cette option est désactivée.

Channel Width Sélectionner la largeur du canal :

Largeur de canal): Auto 20/40: Il s'agit du parametre par défaut. Sélectionnéz cette option si vous utilisez à la fois des périphériques sans fil 802.11n et non 802.11n.

20MHz : Sélectionnez cette option si vous n'utilise pas de client sans fil 802.11n.

Etat de visibilité : Selectionnez Invisible si vous ne souhaitez pas que le SSID de votre réseau sans fil soit diffusé par le DIR-868L. Si vous selectionné Invisible, le SSID du DIR-868L ne peut pas être vu par les utilisaires de visite des lieux; vos clients sans fil devront donc connaître le SSID de votre DIR-868L pour s'y connecter.

Sécurité du réseau Reportez-vous à l'annexe au dos du manuel pour d'autres informations concernant la sécurité sans fil. sans fil :

802.11ac projet (5GHz)

Activer le mode sans Cochez cette case pour activer la fonction sans fil. Si vous ne poulez pas fil: utiliser le réseau sans fil, découvertez la case pour désactiver toutes les fonctions de réseau sans fil.

Calendrier: Sélectionnez la plage horsaire pendant laquelle vous souhaitez que votre réseau sans fil soit activé. Le calendrier peut être mis à Always (Toujours). Les calendriers que vous créez apparaissent dans le menu déroulant. Cliquez sur New Schedule (Nouveau calendrier) pour créé un calendrier.

Nom du réseau sans Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil : fil. Créez un nom pour votre réseau sans fil (32 caractères maximum). Le SSID est sensible à la casse.

802.11 Mode (Mode selectionnez un des éléments suivants :

802.11): 802.11n Only (802.11n seulement): Sélectionnez cette option si tous vos clients sans fil sont de type 802.11n.

802.11ac Only (802.11ac seulement) - Sélectionnez cette option si tous vos clients sans fil sont de type 802.11ac.

Mixed 802.11n and 802.11a (802.11n et 802.11a mixtes): Sélectionnéz cette option si vous utilise à la fois des clients sans fil 802.11n et 802.11a.

Mixed 802.11ac et 802.11n (802.11ac et 802.11n mixtes) - Sélectionnéz cette option si vous utilisez un mélange de clients sans fil 802.11ac et 802.11n.

Mixed 802.11ac and 802.11a (802.11ac et 802.11a mixtes) - Sélectionnéz cette option si vous utilisez à la fois des clients sans fil 802.11ac et 802.11a.

Activer le balayage Le parametre Auto Channel Scan (Balayage automatique des canaux) peut etre selectionné pour que le DIR-868L puisse selectionner le canal呈現ant le

automatique des moins d'interférences.

canaux :

Canal sans fil : Indique le paramètre de canal correspondant au DIR-868L. Par défaut, il s'agit du canal 6. Vous pouvez le modifier afin qu'il corresponde au paramètre du canal d'un réseau sans fil existant ou pour personneliser le réseau sans fil. Si vous activez Auto Channel Scan (Balayage automatique des canaux), cette option est désactivée.

Channel Width Sélectionner la largeur du canal :

Largeur de canal) : Auto 20/40/80 - Sélectionnez cette option si vous utilisez à la fois des périhériques sans fil 802.11ac, 802.11n et non-802.11n.

Auto 20/40 : Il s'agit du paramètre par défaut. Sélectionnéz cette option si vous utilisez à la fois des périphériques sans fil 802.11n et non 802.11n.

20MHz : Sélectionnez cette option si vous n'utilise pas de client sans fil 802.11n.

Etat de visibilité: Sélectionnez Invisible si vous ne souhaitez pas que le SSID de votre réseau sans fil soit diffusé par le DIR-868L. Si vous sélectionnez Invisible, le SSID du DIR-868L ne peut pas être vu par les utilisaires de visite des lieux; vos clients sans fil devront donc connaître le SSID de votre DIR-868L pour s'y connecter.

Sécurité du réseau Reportez-vous en page suivante pour plus d'informations sur la sécurité sans fil.

sans fil :

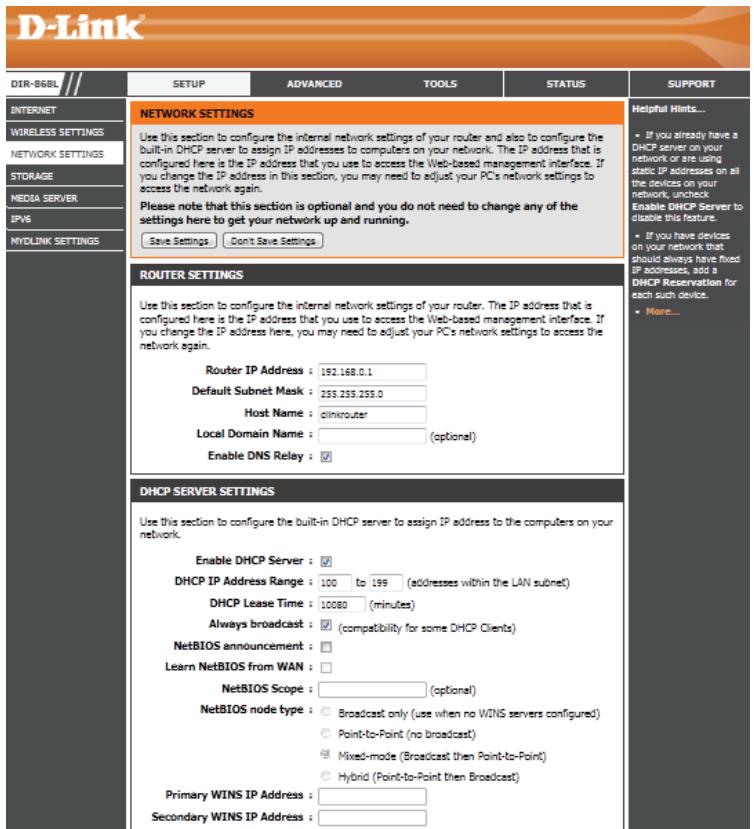

Paramètres réseau

Ct t t d h

Paramètres du routeur

Cette section vous permet de configurer les paramètres du routeur.

Router IP Address Saisissez l'adresse IP du routeur. L'adresse IP par défaut (Adresse IP du est 192.168.0.1.

routeur) :

Si modifiez l'adresse IP après avoir cliqué sur Save Settings (Enregister les paramètres), vous devrez saisir la nouvelle adresse IP dans votre navigateur pour revenir à l'utilitaire de configuration.

Masque de sous- Saisissez le masque de sous-réseau. Par défaut, il s'agit réseau: de 255.255.255.0.

Device Name (Nom Saisissez un nom de routeur.

du pérophérique):

Domaine local: Saisissez le nom de domaine (facultatif).

Activer le relais Decochez la case pour transférer les données des serveurs

DNS: DNS fournies par votre FAI vers vos ordinateurs. Si vous la cochez, les ordinateurs utiliseront le routeur comme serveur DNS.

ROUTER SETTINGS

Paramètres du serveur DHCP

DHCP (Dynamic Host Control Protocol) is a protocole de controle dynamique de I'hote. Le DIR-868L possede un serveur DHCP integre. qui attribue automatique une adresse IP aux ordinateurs duseau local/private Veilze a configurer vos ordinateurs pour quils soient des clients DHCP en definissant leurs parametes TCP/IP sur «Obtenir une adresse IP automatique ». Lorsque vous allumez vos ordinateurs, ils chargeut automatique les parametes TCP/ IP appropriés fournis par le DIR-868L. Le serveur DHCP attribue automatique une adresse IP non utilisee, provenant du groupe d'adresses IP, à l'ordinateur qui la demande. Vous nevez préciser l'adresse de début et de fin du groupe d'adresses IP.

Activer le serveur Cochez cette case pour activer le serveur DHCP sur votre

DHCP: routeur. Décochez-la pour désactiver cette fonction.

Plage d'adresses IP Saisissez les adresses IP de début et de fin pour l'attribution

DHCP: d'adresse IP du serveur DHCP.

Remarque: Si vous attribuez manuellement des adresses IP (statiques) aux ordinateurs ou aux péripériques, assurez-vous que celles-ci ne sont pas comprises dans cette plage afin d'éviter tout conflit d'adresses IP.

Durée de la concession Durée de concession de l'adresse IP. Saisissez la durée de

DHCP: concession en minutes.

Toujours diffuser: Activez cette fonction pour diffuser le serveur DHCP du

Réseau aux clients du réseau local/étendu.

Announce NetBIOS: NetBIOS permit aux hôtes du réseau local de détecter les

autres ordinateurs du réseau. Activez cette fonction pour permettre au serveur DHCP de proposer des paramétres de configuration NetBIOS.

DHCPSERVER SETTINGS

Obtenir les Activez cette option pour permettre d'obtenir les informations WINS du réseau etendu ; désactive-la pour configurer les parametes informations NetBIOS manuellement.

du réseauétendu:

Portee NetBIOS: Ce tion per met de configer un nom de domee NBIOS sous lequ opent les hotes du reau. Ce parametre n'pas d'effet si l'option Learn NetBIOS information from WAN (Obtenir les informations NetBIOS du reseau etendu) est activée.

NetBIOS Node (Nœud Sélectionnez un type de nœud NetBIOS : Broadcast only (Diffusion uniquement), Point-to-Point (Point à point), Mixed-mode (Mode mixte)

NetBIOS): et Hybrid (Hybride).

WINS IP Address Saisissez la ou les adresses IP de votre serveur WINS.

(Adresse IP WINS):

Réservation DHCP

Si vous voulez qu'un ordinateur ou un périphérique se voie toujours attribuer la même adresse IP, vous pouze créé une réservation DHCP. Le routeur attribuera toujours la même adresse IP à cet ordinateur ou ce périphérique.

Remarque: L'adresse IP doit se couver dans la plage d'adresses IP DHCP.

Activer: Cochez cette case pour activer la réservation.

Nom de l'ordinateur: Saisissez le nom de l'ordinateur ou seLECTIONnez-le dans le menu déroulant, puis cliquez sur <<.

Adresse IP : Saisissez l'adresse IP que vous poulez attribuer à l'ordinateur ou au périphérique. Elle doit se couver dans la plage d'adresses IP DHCP.

MAC Address Saisissez l'adresse MAC de l'ordinateur ou du périphérique. (Adresse MAC):

Copier l'adresse MAC Si vous foulez attribuer une adresse IP à l'ordinateur que vous étés du PC: en train d'utiliser,-cliquez sur ce bouton pour replir les champs.

Enregistrer: Cliquez sur Save (Enregistrer) pour enregistrer les paramètres saisis. Vous doivent cliquer sur Save Settings (Enregistrer les paramètres) en haut de la fenêtre pour activer les réservations.

Liste de réservations DHCP

DHCP Reservations Affiche toutes les entrées de réservation. Affiche le Host Name (Nom List (Liste de d'hote) (nom de votre ordinateur ou périphérique), la MAC Address réservations DHCP): (Adresse MAC) et la IP address (Adresse IP).

Activer: Cochez cette case pour activer la réservation.

Edit (Modifier): Cliquez sur l'icone de modification pour modifier l'entrée de réservation.

Supprimer: Cliquez sur ce bouton pour supprimer la réservation de la liste.

Cette page vous permet de configurer l'accès aux fischiers stockés sur un disque de stockage USB externe¹ ou une clé USB branchée au routeur. Vous pouvez procéder via le réseau local ou depuis Internet, en utilisant un navigateur Web ou une application pour smartphone ou tablette. Vous pouvez créé des utilisateurs autorisés à acceder à ces fischiers via les services SharePort Mobile, accessibles sur une interface Web ou des péripériques mobiles, grâce à l'application SharePort Mobile pour iOS ou Android.

Activer l'accès Web à Cochez cette case si vous voulez acceder à SharePort via un SharePoint navigateur et l'application mobile.

HTTP Access Port (Port Saisissez le port que vous poulez utiliser pour acceder à d'accès HTTP): SharePort via un navigateur Web.

HTTPS Access Port (Port Saisissez le port que vous voulez utiliser pour acceder à d'accès HTTPS): SharePort via une connexion sure avec un navigateur Web.

Allow Remote Access Cochez cette case si vous poulez acceder à SharePort via un (Autoriser l'accès distant): navigateur Web, sur Internet.

User Creation (Creation Pour autoriser un nouvel utiliser à acceder à votre stockage d'utilisateur): SharePort, saisissez un User Name (Nom d'utilisateur) et un Password (Mot de passer) ici. Vous pouvez ajouter de nouveaux utiliser ou désirir des utiliser existants dans le menu déroulant si vous souhaitez les modifier ou les supprimer.

Remarque: Le mot de passer Admin est le même que pour le routeur. Le mot de passer Guest (Invité) est guest et ne peut pas être modifié.

User List (Liste: Cette liste affiche tous les utilisateurs ayant accès au contenu d'utilisateurs): de SharePort Mobile, le contenu auquel ils peuvent acceder et leurs droits de lecture/écriture.

Number of Devices (Nombre Tous les périhériques configurés pour avoir accès à SharePort de périhériques): sont répertoriés ici.

Lien d'accès Web à Cette zone affiche les liens HTTP et HTTPS permettant de vous

SharePort: connecter à votre disque SharePort via un navigateur Web, depuis un périphérique sur le réseau.

1 Prend en charge des capacités atteignant 1 To pour les disques de stockage USB.

Media Server (Serveur multimédia)

Ct t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

Remarque: Le contenu multimédia partagé n'est peut-être pas sécurisé. Il est recommandé d'autoriser les péripériques à diffuser uniquement sur des réseaux sécurisés.

Serveur DLNA: Cochez cette case pour activer la fonction Serveur multimédia DLNA.

Nom du serveur Choisissez un nom pour votre serveur multimédia DLNA afin qu'il DLNA: puisse être trouvez.

Folder (Dossier): Choisissez l'emplacement du dossier que vous pouze partager ou cochez cette case pour utiliser le dossier racine du lecteur entier.

iTunes Server Cochez pour activer les fonctions du serveur iTunes. (Serveur iTunes):

Folder (Dossier): Choisissez l'emplacement du dossier de la bibliothèque iTunes que vous poulez partager ou cochez la case pour utiliser le dossier racine s'il est situé sur le dossier racine du lecteur connecté.

USB 3.0: Utilisez ce réglage pour activer la fonctionnalité USB 3.0 pour le port USB à l'arrière du routeur. USB 3.0 permet des vitesses de transfertées avec des péripériques compatibles. Ce paramètre est désactivé par défaut, ce qui signifie que le port USB fonctionnera selon la Specification USB 2.0.

IPv6

Cette page vous permet de configurer le type de connexion IPv6. Vous pouze configurer la connexion Internet IPv6 de deux manières. Vous pouze utiliser l'Assistant de configuration de connexion Internet IPv6 ou configurer la connexion manuellement.

Si vous étés un(e) débutant(e) et n'avez jamais configuré de routeurAAParavant, cliquez sur IPv6 Internet Connection Setup Wizard (Assistant de configuration de connexion Internet) afin demettre notre reseau en service en quelquesétapes.

Pour les utilisateurs avances qui ont déjà configuré un routeur auparavant,-cliquez sur le bouton Manual IPv6 Internet Connection Option (Option de connexion manuelle à Internet IPv6) pour saisir tous les paramètres manuellement.

Assistant de configuration de connexion Internet IPv6

Sur this page, l'utilisateur peut configurer le type de connexion IPv6 à l'aide de l'Assistant de configuration de connexion Internet IPv6.

Cliquez sur le bouton IPv6 Internet Connection Setup Wizard (Assistant de configuration de connexion Internet) et le routeur vous aidera à rendre votre réseau opérationnel en quelques étapes simples.

IPV6 INTERNET CONNECTION SETUP WIZARD

Cliquez sur Next (Suivant) pour passer à la page suivante. Cliquez sur Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

WELCOME TO THE D-LINK IPV6 INTERNET CONNECTION SETUP WIZARD

Le routeur va essayer de détecter s'il est possible d'obtenir le type de connexion Internet IPv6 automatiquement. Si cela réussit, l'utilisateur sera alors guidé tout au long de la saisie des paramètres appropriés pour le type de connexion trouvez.

Toutefois, si la détction automatique échoue, l'utilisateur sera invite à Try again (Réessayer) ou à cliquer sur le bouton Guide me through the IPv6 settings (Guidez-moi tout au long de la configuration IPv6) pour lancer la suite de l'Assistant en mode manuel.

Vous pouvez désir parmi plusieurs types de connexion. Si vous n'êtes pas sur de votre méthode de connexion, contactez votre fournisseur d'accès Internet IPv6.

Remarque: Si vous utilisez l'option PPPoE, vous devrez vous assurer que tous les logiciels clients PPPoE de vos ordinateurs soient désinstallés ou désactivés. Les 3 options disponibles sur cette page sont IPv6 over PPPoE(IPv6 sur PPPoE), Static IPv6 address and Route (Adresse IPv6 statique et acheminement), and Tunneling Connection (Connexion par tunnels).

Choisissez le type de connexion Internet IPv6 requis et cliquez sur le bouton Next (Suivant) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour annérer les changements apportés et revenir à la page principale.

Clique sur le bouton Next (Suivant) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente.

Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

Après avoir sélectionné l'option IPv6 over PPPoE (IPv6 sur PPPoE), l'utilisateur pourra configurer la connexion Internet IPv6 qui nécessite un nom d'utilisateur et mot de passer pour se connecter. La plupart des modems DSL utilisent ce type de connexion.

Les paramètres suivants pourront être configurés :

PPPoE Session Sélectionnez la session PPPoE utilisé. Cette option (Session PPPoE): indique que cette connexion partage ses informations avec la connexion PPPoE IPv6 déjà configurée ou l'utilisateur peut créé une nouvelle connexion PPPoE.

Nom Saisissez le nom d'utilisateur PPPoE utilisé. Si vous ne d'utilisateur: connaissez pas votre nom d'utilisateur, contactez votre FAI.

Mot de passer : Saisissez le mot de passer PPPoE utilisé. Si vous ne connaissiez pas votre mot de passer, contactez votre FAI.

Verify Password Ressaisissez le mot de passer PPPoE utilisé.

(Confirmer le

mot de passer):

Nom du service : Saisissez le nom de service de cette connexion. Cette option est facultative.

Connexion par adresse IPv6 statique

Ce mode est utilisé lorsque vous FAI vous fournir une adresse IPv6 définié qui ne change pas. Les informations IPv6 sont entresetes manuellement dans vos paramètres de configuration IPv6. Vous doivent enter l'adresse IPv6, la longueur du préfixe de sous-réseau, la passerelle par défaut, le serveur DNS primaire, et le serveur DNS secondaire. Notre FAI vous fournir toutes ces informations.

Use Link-Local L'adresse lien-local est utilisé par des nœuds et des routeurs Address (Utiliser lorsqu'ils communiquent avec des nœuds voisins sur le même l'adresse lien-local) lien. Ce mode active les périphériques compatibles IPv6 pour: qu'ils communiquent les uns avec les autres côté réseau local.

IPv6 Address Entrez l'adresse IPv6 du réseau étendu pour le routeur. (Adresse IPv6):

Subnet Prefix Saisissez la longueur du préfixe du sous-réseau étendu. Length (Longueur du préfixe de sousréseau):

Passerelle par Saisissez l'adresse IPv6 de la passerelle par défaut du réseau défaut: étendu utilisé.

Primary DNS Saisissez l'adresse du serveur DNS principal du réseau étendu utilisé. Address (Adresse DNS principale):

Secondary DNS Saisissez l'adresse du serveur DNS secondaire du réseau étendu utilisé. Address (Adresse DNS secondaire):

Adresse IPv6 du Ces paramètres permettant de configurer l'interface IPv6 de réseau local du routeur. La configuration de l'adresse IPv6 de réseau réseau local : local du routeur est basée sur l'adresse et le sous-réseau IPv6 attribués par votre FAI. (Un sous-réseau avec un préfixe /64 est pris en charge dans le réseau local.)

Connexion par tunnels (6rd)

Après avoir sélectionné l'option Tunneling Connection (6rd) [Connexion par tunnels (6rd)], l'utilisateur peut configurer les paramètres de connexion IPv6 6rd.

6rd IPv6 Prefix Saisissez l'adresse IPv6 6rd et la valeur du préfixe utilisées ici. ( Préfixe IPv6 6rd):

Adresse IPv4: Saisissez l'adresse IPv4 du réseau local utilisé ici.

Mask Length (Longueur Saisissez la longueur de masque IPv4 utilisé ici. de masque):

Assigned IPv6 Prefix Affiche la valeur du préfixe IPv6 attribuée ici. (Préfixe IPv6 attribué):

6rd Border Relay IPv4 Saisissez l'adresse IPv4 du relais 6rd en cordure du réseau Address (Adresse utilisé ici.

IPv4 du relais 6rd en bordure du réseau):

IPv6 DNS Server Saisissez l'adresse IP du serveur DNS principal utilisée ici. (Serveur DNS IPv6):

L'assistant L'assistant:

Cliquez sur le bouton Connect (Connexion) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

SET UP 6RD TUNNELING CONNECTION

Configuration manuelle de la connectivité locale IPv6

Voues pouze configurer égarlement une connexion Internet IPv6 locale uniquement. Si vous voulez configurer une connexion IPv6 qui ne se connectera pas à l'Internet, cliquez sur le bouton Manual IPv6 Local Connectivity Settings (Configuration manuelle de la connectivité locale IPv6).

Enable ULA Cliquez ici pour activer les paramètres d'adresses (Activer ULA): de monodiffusion IPv6 locales uniques.

Use Default ULA Cochez cette case pour configurer le préfixe ULA Prefix (Utiliser automatiquement sur sa valeur par défaut. le préfixe ULA par défaut):

ULA Prefix Si vous souhaitez besoinir votre propre préfixe ULA, saisissez-le ici. (Prix fixe ULA):

Current IPv6 Cette section affiche les paramètres actuels de votre ULA IPv6.
ULA Settings
(Paramètres ULA
IPv6 actuels):

Configuration manuelle IPv6

Voue puez choisir parmi plusieurs types de connexions : Deteion automatique, IPv6 statique, autoconfiguration (SLAAC/DHCPv6), PPPoE, tunnel IPv6 dans IPv4, 6to4, 6rd, et lien local. Si vous n'etes pas sur de votre methode de connexion, contactez votre fournisseur d'acces Internet IPv6.

Remarque : Si vous utilisez l'option PPPoE, vous devrez vous assurer que tous les logiciels clients PPPoE de vos ordinateurs soient désinstallés ou déactivés.

IPv6 statique

My IPv6 Connection is (Ma Sélectionnez Static IPv6 (IPv6 statique) dans le menu déroulant. connexion IPv6 est):

Use Link-Local Address Entrez les paramètres de l'adresse fournis par votre fournisseur d'accès (Utiliser l'adresse lien- Internet (FAI). local):

Subnet Prefix Length Saisissez la longueur du préfixe du sous-réseau. (Longueur du préfixe de sous-réseau):

IPv6 Default Gateway Saisissez la passerelle par défaut de votre connexion IPv6.
(Passerelle IPv6 par défaut) :

Serveurs DNS IPv6 Entre les adresses principale et secondaire des serveurs DNS. principal/secondaire :

Adresse IPv6 du réseau Entrez l'adresse IPv6 du réseau local pour le routeur. local :

Adresse de liaison locale Affiche l'adresse lien-local du réseau local du routeur. du réseau local :

Enable automatic IPv6 Cochez cette case pour activer la fonction Autoconfiguration. address assignment (Activer l'affection automatique d'adresse IPv6):

IPv6 CONNECTION TYPE

Type d'autoconfiguration : Choisissez Stateful DHCPv6 (DHCPv6 à état), SLAAC + RDNSS ou SLAAC + Stateless DHCPv6 (DHCPv6 sans état) dans le menu déroulant.

Router Advertisement Saisissez la durée de vie de l'adresse IPv6 (en minutes). Lifetime (Durée de vie de l'announce du routeur):

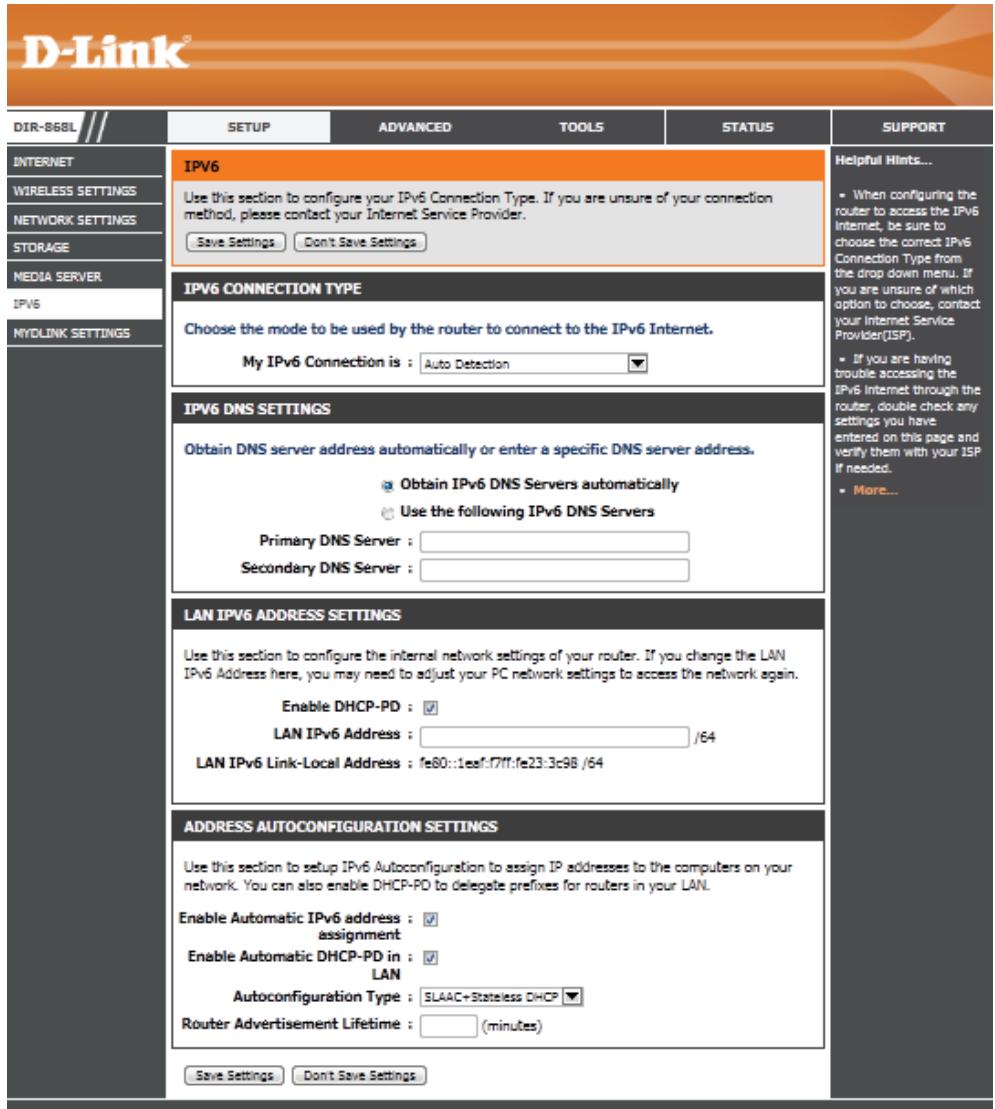

Détction automatique

My IPv6 Connection is (Ma Sélectionnéz Auto Detection (Détection automatique) dans le menu connexion IPv6 est): déroulant.

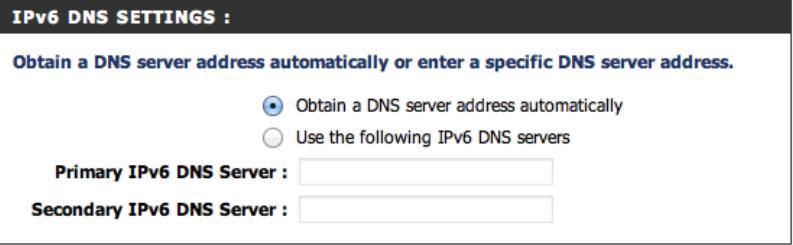

IPv6 DNS Settings Sélectionnez Obtain DNS server address automatically (Obtenir une (Paramètres DNS IPv6): adresse de serveur DNS automatique) ou Use the following DNS Address (Utiliser l'adresse DNS suivante).

Primary/Secondary DNS Entrez les adresses principale et secondaire des serveurs DNS. Address (Adresse DNS principale/secondaire):

Enable DHCP-PD (Activer Cochez cette case pour activer les services DHCP-PD. le DHCP-PD):

Adresse IPv6 du réseau Entrez l'adresse IPv6 du réseau local pour le routeur. local:

Adresse de liaison locale Affiche l'adresse de liaison locale du réseau local du routeur. du réseau local :

Enable automatic IPv6 Cochez cette case pour activer la fonction d'aftection automatique address assignment d'adresse IPv6. (Activer l'affection automatique d'adresse IPv6):

Enable Automatic DHCP- Cochez cette case pour activer automatique les services DHCP-PD. PD in LAN (Activer le

DHCP-PD automatique sur le réseau local):

Type d'autoconfiguration : Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état).

Router Advertisement Saisissez la durée de vie de l'adresse IPv6 (en minutes). Lifetime (Durée de vie de l'announce du routeur):

IPv6 CONNECTION TYPE

My IPv6 Sélectionnez PPPoE dans le menu déroulant. Connection is (Ma connexion IPv6 est):

PPPoE Session Entrez les paramètres de compte PPPoE fournis par votre fournisseur (Session PPPoE): d'accès Internet (FAI).

Address Mode Sélectionnez Static (Statique) si vous FAI vous a fourni une adresse IP, (Mode d'adresse): le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Dynamique.

Adresse IP: Saisissez l'adresse IP (PPPoE statique uniquement).

Nom d'utilisateur: Saisissez votre nom d'utilisateur PPPoE.

Mot de passer : Saisissez votre mot de passer PPPoE, puis ressaisissez-le dans le champ suivant.

Nom du service : Saisissez le nom du service du fournisseur d'accès Internet (facultatif).

Mode de Sélectionnez Always-on (Toujours activée), On-Demand (À la reconnexion: besoin) ou Manual (Manuelle).

IPv6 CONNECTION TYPE

Maximum Idle Time Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée.

(Temps d'inactivité maximum):

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.

IPv6 DNS Settings Sélectionnez Obtain DNS server address automatically (Paramètres DNS IPv6): (Obtenir une adresse de serveur DNS automatique) ou Use the following DNS Address (Utiliser l'adresse DNS suivante).

Primary/Secondary DNS Entrez les adresses principale et secondaire des serveurs Address (Adresse DNS DNS. principale/secondaire):

Activer le DHCP-D: Cochez cette case pour activer la délegation de préfixe pour chaque LAN sur le réseau.

Adresse IPv6 du réseau local: Entrez l'adresse IPv6 du réseau local pour le routeur.

Adresse de liaison locale du Affiche l'adresse lien-local du réseau local du routeur. réseau local:

Enable automatic IPv6 Cochez cette case pour activer la fonction d'aftection automatique d'adresse IPv6. address (Activer l'affection automatique d'adresse IPv6) Affectation :

Enable Automatic DHCP-PD Cochez cette case pour activer la configuration automatique du préfixe DHCP pour chaque LAN sur le réseau.
in LAN (Activer le DHCP-PD
automatique sur le réseau
local):

Type d'autoconfiguration : Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état).

Durée de vie de l'adresse Saisissez la durée de vie de l'adresse IPv6 (en minutes).
IPv6:

LAN IPv6 ADDRESS SETTINGS :

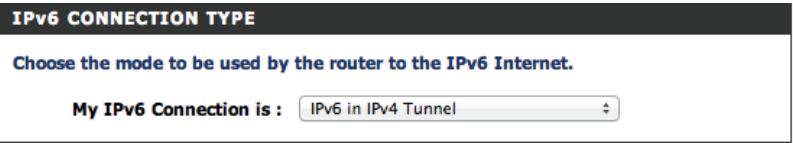

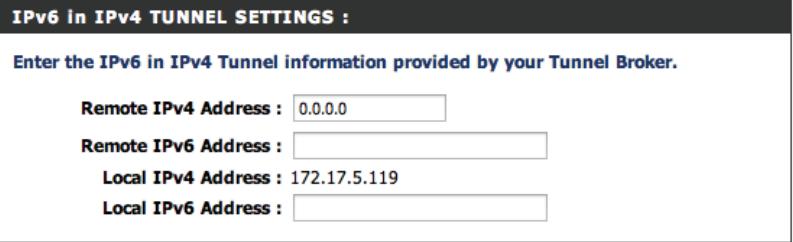

Tunnelisation IPv6 dans IPv4

My IPv6 Sélectionnez IPv6 in IPv4 Tunnel (Tunnel IPv6 dans IPv4) dans le menu Connection is (Ma déroulant. connexion IPv6 est):

Remote IPv4 Saisissez l'adresse IPv4 distante que vous utilisez. Address (Adresse IPv4 distante):

Remote IPv6 Saisissez l'adresse IPv4 distante que vous utiliserez. Address (Adresse IPv6 distante):

Local IPv4 Address Saisissez l'adresse IPv4 locale que vous utilisez. (Adresse IPv4 locale):

Local IPv6 Address Saisissez l'adresse IPv6 locale que vous utilisez. (Adresse IPv6 locale):

IPv6 DNS Settings Sélectionnez Obtain DNS server address automatically (Obtenir une (Paramètres DNS adresse de serveur DNS automatique) ou Use the following DNS IPv6): Address (Utiliser l'adresse DNS suivante).

Primary/Secondary DNS Entrez les adresses principale et secondaire des serveurs DNS. Address (Adresse DNS principale/secondaire):

Activer le DHCP-D: Cochez cette case pour activer la délegation de préfixe DHCP pour chaque LAN.

Adresse IPv6 du réseau Entrez l'adresse IPv6 du réseau local pour le routeur. local:

LAN IPv6 Link-Local Affiche l'adresse lien-local du réseau local du routeur. Address (Adresse lien-local IPv6):

Enable automatic Cochez cette case pour activer la fonction d'aftection automatique d'adresse IPv6.
IPv6 address (Activer
I'affection automatique
d'adresse IPv6)
Affectation :

Enable Automatic DHCP- Cochez cette case pour activer la configuration automatique du préfixe DHCP pour chaque LAN sur le réseau. PD in LAN (Activer le DHCP-PD automatique sur le réseau local):

Type d'autoconfiguration : Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état).

Router Advertisement Entrez la durée de vie de l'announce du routeur (en minutes). Lifetime (Durée de vie de l'announce du routeur):

ADDRESS AUTOCONFIGURATION SETTINGS

My IPv6 Sélectionnez 6to4 dans le menu déroulant.

6to4 Address (Adresse Entrez les paramètres IPv6 fournis par votre fournisseur de 6to4): services Internet.

6to4 Relay (Relais 6to4): Entrez les paramètres IPv6 fournis par votre fournisseur de services Internet.

Primary/Secondary DNS Entrez les adresses principale et secondaire des serveurs DNS. Address (Adresse DNS principale/secondaire):

Adresse IPv6 du réseau Entrez l'adresse IPv6 du réseau local pour le routeur. local :

Adresse de liaison locale Affiche l'adresse de liaison locale du réseau local du routeur. du réseau local :

Enable automatic Cochez cette case pour activer la fonction d'affection IPv6 address automatique d'adresse IPv6.

(Activer l'affection automatique d'adresse IPv6) Affection :

Type Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + d'autoconfiguration: RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état).

Router Advertisement Saisissez la durée de vie de l'adresse IPv6 (en minutes). Lifetime (Durée de vie de l'announce du routeur):

IPv6 CONNECTION TYPE

My IPv6 Sélectionnez 6rd dans le menu déroulant. Connection is (Ma connexion IPv6 est):

Activez le mode Cochez cette case si vous poulez réduire le nombre de routes vers la Système et réseau cible en utilisant une méthode Système et réseau en étoile. en étoile :

6rd Configuration Choisissez l'option 6rd DHCPv4 pour découvert et renseigner (Configuration automatiquement les valeurs de données, ou Manual Configuration 6rd): (Configuration manuelle) pour entrer les paramètres vous-même.

6rd IPv6 Prefix Entrez les paramètres IPv6 fournis par votre fournisseur de services (Préfixe IPv6 6rd): Internet.

Adresse IPv4: Voiture adresse IPv4 apparaitra ici.

Mask Length Entrez la longueur de masque IPv4 souhaitée. (Longueur de masque):

Assigned IPv6 Lorsqu'un préfixe IPv6 est affecté, il apparait ici. Prefix ( Préfixe IPv6 attribué) :

6rd Border Relay Entrez les parametes d'adresse IPv4 de 6rd Border Relay fournis par votre prestataire de services Internet.

IPv4 Address (Adresse IPv4 du relais 6rd en bordure du réseau):

IPv6 CONNECTION TYPE

principal/secondaire) :

Adresse IPv6 du réseau local : Entrez l'adresse IPv6 du réseau local pour le routeur.

Adresse de liaison locale du Affiche l'adresse de liaison locale du réseau local du réseau local : routeur.

Enable automatic IPv6 Cochez cette case pour activer la fonction d'affection automatique d'adresse IPv6. address (Activer l'affection automatique d'adresse IPv6) Affectation :

Type d'autoconfiguration : Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + RDNSS ou SLAAC + Stateless DHCPv6 (SLAAC+DHCP sans état).

Durée de vie de l'announce de Saisissez la durée de vie de l'adresse IPv6 (en minutes).
routeur:

ADDRESS AUTOCONFIGURATION SETTINGS

Connectivité de la liaison locale

My IPv6

Sélectionnez Link-Local Only (Lien-local

Connection is (Ma connexion uniquement) dans le menu déroulant.

IPv6 est):

LAN IPv6 Address Settings Affiche l'adresse IPv6 du routeur. (Paramètres de l'adresse IPv6 du réseau local):

IPv6 CONNECTION TYPE

Les périphériques mydlink sont accessibles et gérés sur le site Web mydlink et via l'application Mydlink Mobile pour iOS et Android. Vous ne pouvez pas profiter de ces fonctions sans compte mydlink. Si vous possédez déjà un compte mydlink, vous pouvez vous y connecter lorsqu'vous configurer le routeur pour la première fois ou en consultant cette page de configuration.

mydlink Service Indique si vous périphérique est enregistré dans un (Service mydlink): compte mydlink ou pas.

Courrier électronique Affiche l'adresse de courrier électronique associée à votre mydlink: compte mydlink si vous avez un compte actif.

Register mydlink Cliquez ici pour acceder au site Web mydlink et enregistrer Service (S'inscrite au vos parametes ou les modifier. service mydlink):

Avancé

Serveur virtuel

Cette page vous permet d'ouvrir un port. Pour ouvrir une plage de ports, reportez-vous en page suivante.

Nom: Saisissez le nom de la règle ou sélectionnez une application dans le menu déroulant. Sélectionnez une application, puis cliquez sur << pour renseigner les champs.

Adresse IP: Saisissez l'adresse IP de l'ordinateur du réseau local sur lequel vous pouze autoriser le service entrant. Si l'ordinateur se voit automatiquement attribuer une adresse IP par le routeur (DHCP), il est répertorié dans le menu déroulant « Nom de l'ordinateur »

Port privat/ Saisissez le port que vous poulez ouvrir a cote de Private Port public: Port (Port privat) et Public Port (Port public). Les ports privat et public sont generalement les mêmes. Le port public est le port vu depuis Internet, tandis que le port privat est celui utilisé par l'application sur l'ordinateur du réseau local.

Protocole: Sélectionnez TCP, UDP, ou Both (Les deux) dans le menu déroulant.

Calendrier: Calendrier des heures où la règle de serveur virtuel est activée. Il peut être définir sur Toujours pour que ce service soit toujours activé. Vous pouvezisser vos propres heures dans la section Tools > Schedules (Outils > Calendriers).

Inbound Filter Sélectionnez Allow All (Tout autoriser) (option la plus (Filtre entrant): courante) ou un contrôle entrant que vous avez créé. Vous pouvezcréer vos propres filtres entrants dans la page Advanced > Inbound Filter (Avancé > Filtre entrant).

D-Link

Redirection de port

Cette page vous permet d'ouvrir un seul port ou une plage de ports.

Nom: Saisissez le nom de la règle ou sélectionnez une application dans le menu déroulant. Sélectionnez une application, puis cliquez pour renseigner les champs.

Adresse IP: Saisissez l'adresse IP de l'ordinateur du réseau local sur lequel vous pouze autoriser le service entrant. Si l'ordinateur se voit automatiquement attribuer une adresse IP par le routeur (DHCP), il est répertorié dans le menu dérounant Nom de l'ordinateur. Sélectionnez votre ordinateur, puis cliquez sur <<.

TCP/UDP : Saisissez le ou les ports TCP et/ou UDP que vous poulez ouvrir. Vous pouze saisir un seul port ou une plage de ports. Séparez les ports avec une virgule. Exemple : 24,1009,3000-4000

Calendrier : Calendrier des heures où la règle de serveur virtuel est activée. Il peut être définir sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvezisser vos propres heures dans la section Tools > Schedules (Outils > Calendriers).

Inbound Filter Sélectionnez Allow All (Tout autoriser) (option la plus (Filtre entrant): courante) ou un filtre entrant que vous avez créé. Vous pouvez créé vos propres filtres entrants dans la page Advanced > Inbound Filter (Avancé > Filtre entrant).

D-Link

Règles d'application

Certain applications nécessitent plusieurs connexions, notamment les yeux sur Internet, les videoconferences et la téléphonie par Internet. Ces applications fonctionnent difficilement via la traduction d'adresses de reseau (NAT). Des applications speciales permettent a ces applications de fonctionner avec le DIR-868L. Si avez besoin d'executer des applications nécessitant plusieurs connexions, indiquez le port normalement associé à chaque application dans le champ Trigger Port (Port de déclenchement), selectionnez le type de protocole (TCP ou UDP), puis entrez les ports du pare-feu (publics) associés au port de déclenchement afin qu'ils s'ouvrent au traffic entrant.

Nom: Saisissez un nom de règle. Vous pouvez selectionner une application prédéfinie dans le menu déroulant, puis cliquer.

Trigger Ce port sert à déclencher l'application. Il peut (Déclenchement): s'agir d'un seul port ou d'une plage de ports.

Type de traffic: Sélectionnez le protocole du port de déclenchement : TCP, UDP ou Les deux.

Pare-feu: Ce numéro de port, situé du côté d'Internet, sert à acceder à l'application. Vous pouvez définir un seul port ou une plage de ports. Vous pouvez utiliser une virgule pour ajouter plusieurs ports ou une plage de ports.

Type de traffic: Sélectionnez le protocole du port du pare-feu : TCP, UDP ou Les deux.

Calendrier: Calendrier des heures où la règle d'application est activée. Il peut être définir sur Toujours pour que ce service soit toujours activé. Vous pouvezisser vos propres heures dans la section Tools > Schedules (Outils > Calendriers).

D-Link

WIRELESS

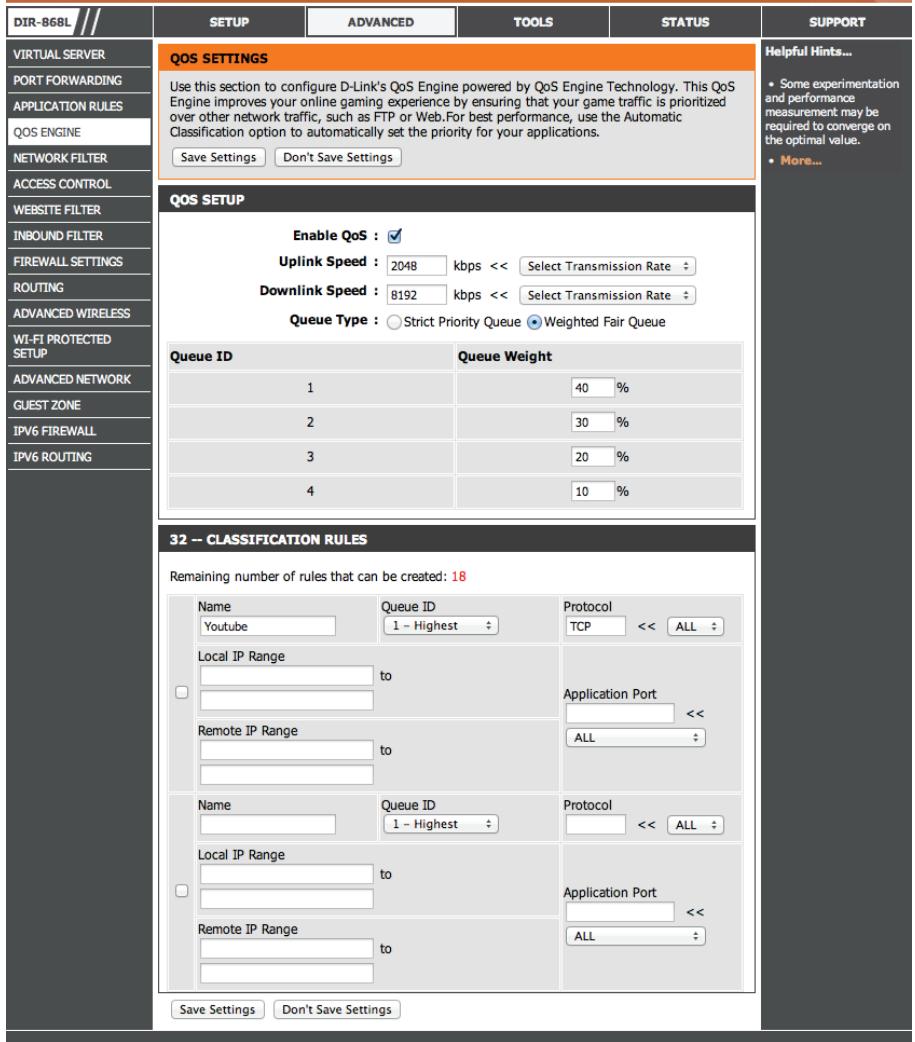

Moteur QoS

L'option QoS Engine (Moteur QoS) you aide à améliorer les performances de jeu de votre réseau en affectant des priorités aux applications. Par défaut, les paramètres du moteur QoS sont désactivés et la priorité des applications n'est pas classée automatiquement.

Enable QoS
Cette option est désactivée par défaut. Activez cette option
Engine (Activer le pour deailles performances et une(Meilleure experience
moteur QoS): avec les yeux en ligne et d'autres applications interactives, telles
que la voix sur IP.

Vitesse Cette option est activée par défaut quand le moteur QoS est automatique en activé. Elle permet au routeur de déterminer automatiquement liaison montante: la vitesse de votre connexion Internet en liaison montante.

Vitesse mesurée en Cette option affiche la vitesse détectée en liaison montante. liaison montante :

Vitesse manuelle Il s'agit de la vitesse à laquelle les données peuvent être en liaison transférées du routeur au FAI. Cette vitesse est déterminée montante : par votre FAI, Il s'agit souvent d'une vitesse faisant partie d'un couple vitesse descendante/vitesse montante. Par exemple, 1,5 Mbits/284 kbits. D'après cet exemple, vous entreprises 284. Vous pouvez également tester la vitesse de votre connexion en liaison montante à l'aide d'un service tel que speedtest.net.

QoS Engine Rules Une règle de moteur QoS identifie un flux de messages (Règles de moteur spécifique et lui attribue une priorité. Pour la plupart des QoS): applications, la classification automatique sera ajusté et des règles de moteur QoS spécifique ne seront pas requises.

Le moteur QoS prend en charge les chevauchements entre les règles, où plus d'une règle peut correspondre à un flux de messages spécifique. Si plusieurs règles correspondent, celle qui présente la priorité la plus élevé est utilisée.

D-Link

Nom: Creez un nom de règle ayant une signification pour vous.

Priority (Priorité): La priorité du flux de messages est saisie ici. La priorité 1 est la plus élevé (la plus urgente) et la priorité 255 est la plus BASSE (la moins urgente).

Protocole: Protocole utilisé par les messages.

Local IP Range La regle s'applique à un flux de messages dont l'adresse IP cote réseau local se trouve dans la plage définie ici. (Plage d'adresses IP locales):

Local Port Range La regle s'applique a un flux de messages dont le numero de port cote reseau local se trouve dans la plage definie ici. (Plage de ports locaux):

Remote IP Range La regle s'applique a un flux de messages dont l'adresse IP cote reseau etendu se trouve dans la plage definie ici. (Plage d'IP distances):

Remote Port Range La règle s'applique à un flux de messages dont le numéro de port côté réseau étendu se trouve dans la plage définie ici. (Plage de ports distants):

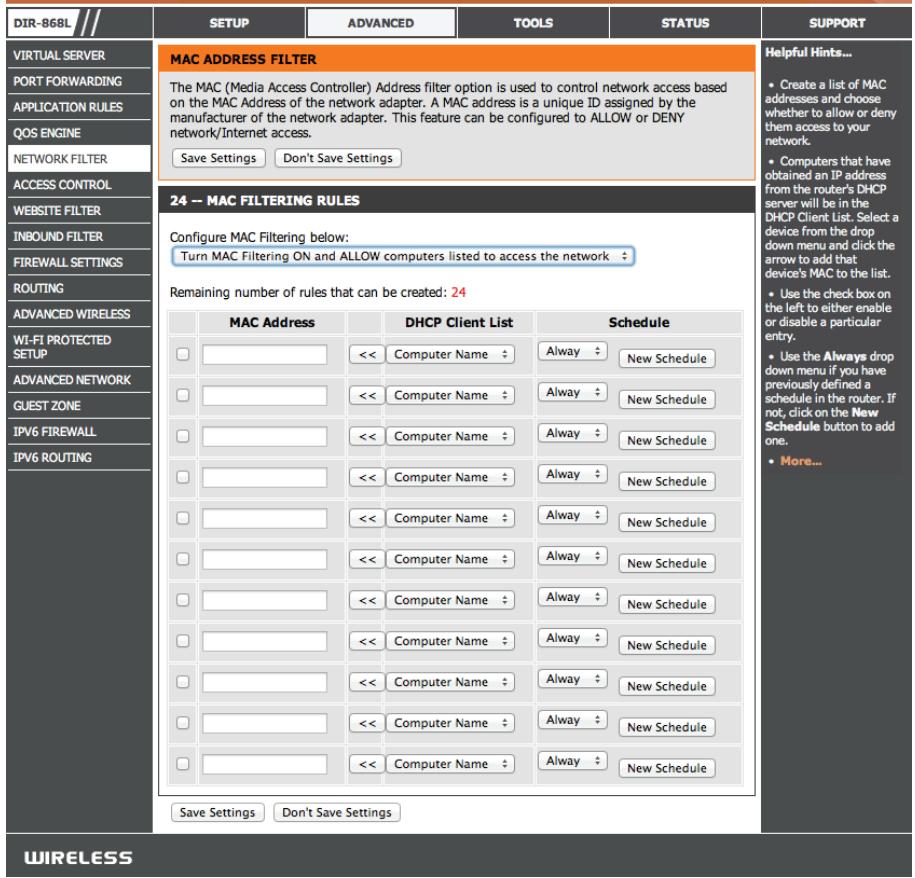

Filtres réseau

Utilisez les filtres MAC (Media Access Control = Contrôle d'accès au support) pour autoriser ou refuser l'accès au réseau aux ordinateurs du réseau local à l'aide de leurs adresses MAC. Vous pouvez ajouter une adresse MAC manuellement ou en selectionner une dans la liste de clients actuellement connectés au routeur haut débit.

Configure Sélectionnez Turn MAC Filtering Off, Allow MAC addresses MAC Filtering listed below, ou Deny MAC addresses listed below (Configurer les (respectivement Désactiver le filtrage MAC, Autoriser filtres MAC): les adresses MAC répertoriées ci-dessous ou Refuser les adresses MAC répertoriées ci-dessous) dans le menu déroulant.

MAC Address Saisissez l'adresse MAC que vous souhaitez filtrer.

(Adresse MAC):

Pour rechercher l'adresse MAC sur un ordinateur, veuillez consultier la section Bases de la mise en réseau de ce manuel.

Client DHCP : Sélectionnez un client DHCP dans le menu déroulant, puis cliquez sur << pour copier l'adresse MAC.

Effacer: Cliquez pour supprimer l'adresse MAC.

D-Link

Contrôle d'accès

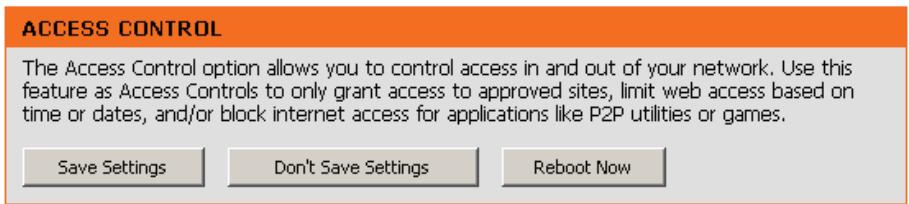

La section Contrôle d'accès vous permet de contrôler les accès entrants et sortants du réseau. Utilisez cette fonction en guise de contrôle parental pour autoriser l'accès uniquement aux sitesapprovés,limiter l'accès au Web selon l'heure et la date,et/ ou bloquer l'accès d'applications telles que les utilisaires P2P ou les yeux.

Add Policy Cliquez sur le bouton Add Policy (Ajouter une règle) pour (Ajouter une démarrer l'assistant de contrôle d'accès. règle):

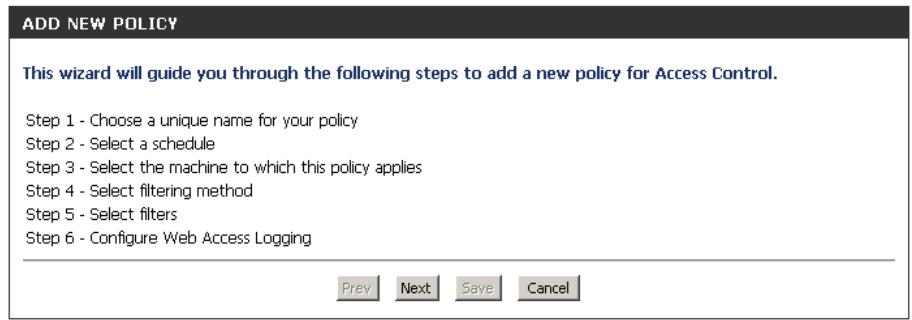

Assistant de contrôle d'accès

Cliquez sur Next (Suivant) pour continuer l'assistant.

Saisissez un nom pour la règle, puis cliquez sur Next (Suivant) pour continuer.

Sélectionnez un calendrier (par exemple, Always [Toujours]) dans le menu déroulant, puis cliquez sur Next (Suivant) pour continuer.

Entrez les informations suivantes, puis cliquez sur Next (Suviant) pour continuer.

• Address Type (Type d'adresse): Sélectionnez IP address (Adresse IP), MAC address (Adresse MAC) ou Other Machines (Autres machines).
• IP Address (Adresse IP): Entrez l'adresse IP de l'ordinateur auquel vous souhaitez appliquer la règle.
• Machine Address (Adresse de la machine): saisissez l'adresse MAC de l'ordinateur (c'est-à-dire, 00:00.00.00.00).

Sélectionnez la méthode de filtrage, puis cliquez sur Next (Suivant) pour continuer.

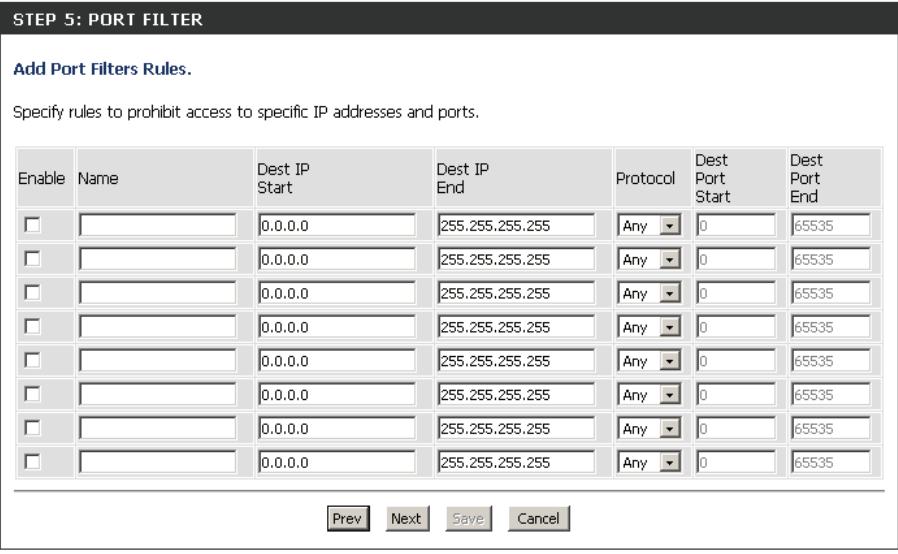

Saisissez la règle :

Enable (Activer) : Cochez la case pour activer la règle.

Name (Nom): Saisissez le nom de la règle.

Dest IP Start (IP cible de départ): Entrez l'adresse IP de départ.

Dest IP End (IP cible de fin): Entrez l'adresse IP de fin.

Protocol (Protocole) : Sélectionnez le protocole.

Dest Port Start (Port cible de départ): Entrez le numero de port de départ.

Dest Port End (Port cible de fin): Entre le numero de port de fin.

Pour activer la connexion Web, cliquez sur Enable (Activer).

Cliquez sur Save (Enregistrer) pour enregistrer la règle de contrôle d'accès.

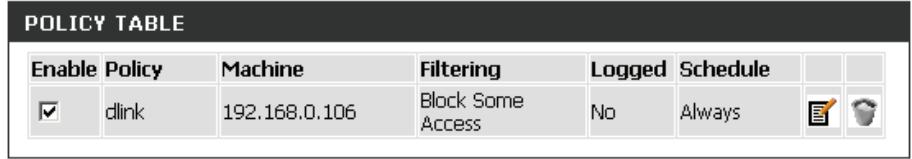

La règle que vous venez de créé apparait maintainant dans la table des règles.

Filtres Web

Les filtres Web sont utilisés pour vous permettre d'étabrir une liste de sites Web autorisés qui peuvent être utilisés par plusieurs utilisateurs sur le réseau. Pour utiliser cette fonction, Sélectionner Allow ou Deny (Autoriser ou Refuser), entrez le domaine ou le site Web, puis cliquez sur Save Settings (Enregistrer les paramètres). Vous devez aussi Sélectionner Apply Web Filter (Appliquer le filtré Web) dans la section Access Control (Contrôle d'accès).

Configure Website Sélectionnez soit DENY computers access to ONLY Filter (Configurer these sites (REFUSER aux ordinateurs l'accès à ces sites le contrôle) : UNIQUÉMENT) soit ALLOW computers access to ONLY these sites (AUTORISER l'accès des ordinateurs à ces sites UNIQUÉMENT).

URL/domaine du Saisissez les mots clés ou les URL que vous pouze autoriser site Web: ou bloquer. Cliquez sur Save Settings (Enregistrer les paramètres).

Filtre entrant

L'option Inbound Filter (Filtre entrant) est une méthode avancée de contrôle des données reçues d'Internet. Cette fonction permet de configurer les règles de filtrage de données entrantes contrôlant les données en fonction d'une plage d'adresses IP. Les filtres entrants peuvent être utilisés avec les fonctions de serveur virtuel, de redirection des ports ou d'administration à distance.

Nom: Saisissez un nom pour la règle du filtré entrant.

Action: Sélectionnez Allow (Autoriser) ou Deny (Refuser).

Activer: Cochez la case pour activer la règle.

Remote IP Start Saisissez l'adresse IP de départ. Saisissez 0.0.0.0 si vous ne (IP distante de poulez pas spécifique de plage d'adresses IP. départ):

Remote IP End (IP Saisissez l'adresse IP de fin. Saisissez 255.255.255.255 si vous distante de fin): ne youlez pas spécifique de plage d'adresses IP.

Add (Ajouter): Cliquez sur Add (Ajouter) pour appliquer les paramètres. Vous doivent pouvoir sur Save Settings (Enregistrer les paramètres) en haut de la fenêtre pour enregistrer les paramètres.

Liste des règles de Cette section répertorie les règles que vous avez créé. Vous filtre entrant: pouvez cliquer sur l'icone Edit (Modifier) pour modifier les paramètres ou activer/désactiver la règle, ou sur l'icone Delete (Supprimer) pour la supprimer.

D-Link

Paramètres du pare-feu

Un pare-feu protège votre réseau du monde extérieur. Le DIR-868L est doté d'une fonctionnalité de type pare-feu. Le SPI vous aide à empêcher les cyberattaques. Parfois, pour certains types d'applications, vous souhaitez disposer d'un ordinateur exposé au monde extérieur. Si vous choisissez d'exposer un ordinateur, vous pouvez activer la DMZ. DMZ est l'abréviation de Demilitarized Zone (Zone démilitarisée). Cette option expose totallyment l'ordinateur besoini au monde extérieur.

Activer le SPI: Le SPI, de l'anglais (Stateful Packet Inspection, inspection dynamique de paquets), également connue comme filtrage dynamique de paquets vous aide à vous protégger des cyberattaques en analysant les divers états d'une session. Il certifie que le traffic général durant la session est conforme au protocole.

Anti-Spoof Check Activez cette fonction pour protégier le réseau de certains types (Vérification de d'attaques de type usurpation d'adresse IP.

l'anti-usurpation d'adresse IP):

Activer la DMZ: Si une application rencontres des problèmes du fait qu'elle fonctionne derrière le routeur, vous pouvez exposer un ordinateur à Internet et y executer cette application.

Remarque: Le fait de placer un ordinateur dans la DMZ l'expose à divers risques liés à la sécurité. Utilisez cette option uniquement en dernier recours.

DMZ IP Address Spécifiez l'adresse IP de l'ordinateur du réseau local dont (Adresse IP de la vous ne vous plus restreindre la communication Internet.

DMZ): Si cet ordinateur obtient son adresse IP automatiquement à l'aide du DHCP, veillez à réaliser une réservation statique sur la page Setup (Configuration) > Network Settings (Paramètres réseau) pour que l'adresse IP de la machine DMZ ne change pas.

PPTP : Permet à plusieurs machines du réseau local de se connecter à leur réseau d'entreprise, à l'aide du protocole PPTP.

IPSEC (VPN): Permet à plusieurs clients VPN de se connecter à leur réseau d'entreprise, via IPSec. Certains clients VPN prennet en charge la traversée d'IPSec via la NAT. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à vous connecter à votre réseau d'entreprise, essayez de la désactiver. Veuillez vérifier avec l'administrateur système de votre réseau d'entreprise si votre client VPN prend en charge la réseau d'entreprise.

RTSP: Permet à l'application utiliser le protocole RTSP de receivevoir des flux de diffusion d'Internet. QuickTime et Real Player font partie des applications courantes qui utilisent ce protocole.

SIP : Permet aux périhériques et applications utilisant la voix sur IP de communiquer via la NAT. Certains d'entre eux peuvent détecter les périhériques NAT et travailler autour d'eux. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à passer des appeals par voix sur IP, tentez de la désactiver.

Redirection

L'option Routing (Routage) est une méthode avancée de personnelisation de routes spécifiques de données sur le réseau.

Nom: Saisissez un nom de votre routeur.

IP cible : Entrez l'adresse IP des paquets empruntant cette route.

Masque de réseau : Entrez le masque de réseau de la route. Notez que les octets doivent coïncider avec l'adresse IP cible.

Passerelle : Entrez le prochain saut de passerelle à prendre si cette route est utilisé.

Mesure: La mesure de la route est une valeur de 1 à 16 qui indique le coût d'utilisation de cette route. Une valeur de 1 indique le coût le plus faible, tandis qu'une valeur de 15 indique le coût le plus élevé.

Interface : Sélectionnéz l'interface que le paquet IP doit utiliser pour transiter hors du routeur quand cette route est utilisé.

Cette page vous permet de modifier certains paramètres sans fil avances du DIR-868L. Il est recommandé de ne modifier ces paramètres que si vous maitrises les fonctions correspondantes et connaissez les paramètres appropriés ou si vous étes tenu de le faire.

Wireless Band (Bande de La bande radio pour laquelle seront utilisés les

féquences sans fil): paramètres suivants s'affichera. Cette case supérieure contiendra les paramètres pour la bande 2,4 GHz.

Puisance de transmission: Reglez la puissance de transmission des antennes pour la bande 2,4 GHz.

Partition du réseau local sans Cette option permet d'activer le fonctionnement

fil : 802.11d. 802.11d est une spécification sans fil mise au point pour permettre la mise en œuvre de réseaux sans fil dans des pays ne pouvant pas utiliser la norme 802.11. Cette fonction ne doit être activée que dans les pays qui en ont besoin.

Activation de WMM : La fonction WMM est l'équivalent de la QoS pour votre réseau sans fil. Cette fonction améliore la qualité des applications video et vocales pour vos clients sans fil.

HT20/40 Coexistence Activez cette option pour réduire les interférences (Coexistence HT20/40): dues aux autres réseaux sans fil dans votre

D-Link

DIR-868L

SETUP

ADVANCED

TOOLS

STATUS

SUPPORT

VIRTUALSERVER

ADVANCED WIRELESS SETTINGS

PORT FORWARDING

Wireless Band (Bande de Les paramètres utilisés pour la

fréquences sans fil): bande radio s'afficheront. Cette case supérieure contiendra les paramètres pour la bande 5 GHz.

Puisance de transmission: Reglez la puissance de transmission des antennes pour la bande 5 GHz.

Partition du réseau local sans Cette option permet d'activer le fonctionnement 802.11d. 802.11d est une Specification sans fil mise

fil : au point pour permettre la mise en œuvre de réseaux sans fil dans des pays ne pouvant pas utiliser la norme 802.11. Cette fonction ne doit être activée que dans les pays qui en ont besoin.

Activation de WMM : La fonction WMM est l'équivalent de la QoS pour votre réseau sans fil. Cette fonction améliore la qualité des applications video et vocales pour vos clients sans fil.

WPS

La fonction WPS (Wi-Fi Protected Setup) est une méthode simplifiée destinée à sécuriser votre réseau sans fil lors de la première installation et durant l'opération d'ajout d'un nouveau périphérique. La Wi-Fi Alliance (WFA) a certifications cette fonction pour différents produits et divers fabricants. Il suffit d'appuyer sur un bouton pour la méthode du bouton-poussoir ou de saisir correctement le code à 8 chiffres pour la méthode de code pin. La réduction de la durée d'installation et la capacité sont relativement significatives, et le paramètre de sécurité sans fil le plus fort du WPA2 est automatiquement utilisé.

Activer: Active la fonction WPS.

Remarque: si cette option n'est pas cochée, le bouton WPS situé sur le côté du routeur est désactivé.

Configuration du Cochez pour désactiver l'option de verrouillage WPS-configuration des options WPS PIN. PIN:

Paramètres du PIN est un nombre unique pouvant servir à PIN: ajouter le routeur à un réseau existant ou à créé un nouveau réseau. Seul l'administrateur (compte « admin ») peut modifier ou réinitialiser le PIN.

PIN actuel : Affiche le code PIN actuel.

Générer un Créez un numéro aléatoire représentant nouveau PIN: un PIN valide. Celui-ci devient le PIN du routeur, Vous pouvez ensuite le copier sur l'interface utilisé du client sans fil.

Restaurer le PIN Restaure le PIN par défaut du routeur. par défaut :

Add Wireless Cet assistant you permit d'ajouter des periphériques sans fil au réseau sans fil.

Station (Ajouter

une station sans L'assistantant affiche les parametes du reseau sans fil pour vous guider tout au long de la configuration manuelle, vous invite a saisir

fI): le PIN du péripérisque ou vous demande d'appuyer sur le bouton de configuration du péripérisque. Si le péripérisque prend en charge la fonction WPS et comporte un bouton de configuration, vous pouvez l'ajouter au réseau en appuyant dessus puis sur celui du routeur dans un délaie de 60 secondes. Le voyant d'etat du routeur clignote trois fois si le péripérisque a ete ajoute avec succes au réseau.

Vouss povez ajouter un periphérisque sans fil à yours reseau de plusieurs manières. Un « registraire » contrôle l'accès au reseau sans fil. Ce dernier autorise les periphériques du reseau sans fil uniquement si vous avez saisi le PIN ou appuyé sur le bouton spécial WPS du periphérique. Le routeur agit comme un registraire pour le reseau ; toutefois, d'autres periphériques peuvent également jourer ce role.

Cliquez sur ce bouton pour lancer l'assistant, puis passez à la page 40.

Bouton WPS

Vous pouvez également appuyer simplement sur le bouton WPS sur le côté du routeur, et appuyer ensuite sur le bouton WPS sur votre client sans fil dans un délai de 120 secondes pour vous connecter automatiquement sans vous connecter au routeur.

Reportez-vous à la page «Connect a Wireless Client to your Router» on page 108 pour de plus amples informations.

Réseau avancé

Cette page vous permet de modifier certains paramètres de réseau avances du DIR-868L. Il est recommandé de ne modifier ces paramètres que si vous maitrisesz les fonctions correspondantes et connaissiez les paramètres appropriés ou si vous étes tenu de le faire.

Activer UPnP : Pour utiliser la fonction Plug and Play universelle (UPnP™) cliquez sur Enable UPnP (Activer l'UPnP). L'UPnP fournit la compatibilité avec les équipements, les logiciels et les périphériques du réseau.

WAN Ping (Ping du Si vous cochez la case, le DIR-868L pourrait répondre aux réseau étendu): pings. Si vous décochez la case, vous renforce la sécurité contre les pirates.

WAN Ping Indiquez à l'aide du menu déroulant si vous pouze Inbound Filter appliquer le filtré entrant à la commande ping pour le (Filtre entrant de réseau étendu. Consultez la section Filtres entrants pour commande ping plus d'informations.

pour le réseau

étendu) :

WAN Port Speed Voups pourez definir la vitesse du port Internet sur 10 Mbits/s, (Vitesse du port du 100 Mbits/s, 1000 Mbits/s ou Auto (recommande). reseau etendu):

Enable IPV4 Cochez la case pour autoriser le traffic en multidiffusion à Multicast Streams circuler depuis Internet via le routeur (IPv4).

(Activier les flux

en multidiffusion

IPv4):

Enable IPV6 Cochez la case pour autoriser le traffic en multidiffusion à Multicast Streams circuler depuis Internet via le routeur (IPv6).

(Activier les flux

en multidiffusion

IPv6):

D-Link

Zone invité

La fonction Guest Zone (Zone invite) you per met de creer des zones temporaires qui peuvent etre utilisées par les invites pour acceder à Internet. Ces zones sont independantes de vour reseau sans fil principal.Vous pouez configurer differentes zones pour les bandes sans fil de 2.4 GHz et 5GHz.

Activer le routage entre Cochez cette case pour autoriser une connectivité réseau les zones: entre les différentes zones créées.

Activer la zone invite : Cochez pour activer la fonction Zone invite pour la bande 2.4 GHz.

Calendrier : Calendrier des heures où la zone invite est activée. Il peut être définir sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvezisser vos propres horaires dans la section Tools > Schedules (Outils > Calendriers) ou cliquer sur Add New (Ajouter).

Nom du réseau sans fil : Entrez un nom (SSID) pour le réseau sans fil, différent de celui du réseau sans fil principal.

Mode de sécurité: Si vous foulez désirir un mode de sécurité pour la bande 2.4 GHz,CHOISSEZ dans le menu déroulant.

Activer la zone invite: Cochez pour activer la fonction Zone invite pour la bande 5 GHz.

Calendrier : Calendrier des heures où la zone invite est activée. Il peut être définir sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvezisser vos propres horaires dans la section Tools > Schedules (Outils > Calendriers) ou cliquer sur Add New (Ajouter).

Nom du réseau sans fil: Entrez un nom (SSID) pour le réseau sans fil, différent de celui du réseau sans fil principal.

Mode de sécurité : Si vous foulez besoinir un mode de sécurité pour la bande 5 GHz,CHOisissez dans le menu déroulant.

Pare-feu IPv6

La fonction de pare-feu IPv6 du DIR-868L vous permet de configurer le type de traffic IPv6 autorisé à transiter par le périphérique. Le pare-feu IPv6 du DIR-868L fonctionne comme la fonction Filtres IP.

Activer la sécurité Cochez la case pour activer la sécurité simple du pare-feu IPv6.

simpleIPv6:

Configure Sélectionnez une action dans le menu déroulant.

IPv6 Firewall

(Configurer le

pare-feu IPv6):

Nom: Saisissez un nom pour identifier la règle de pare-feu IPv6.

Calendrier : Le menu déroulant permet de sélectionner le calendrier hora sur lequel la règle IPv6 Firewall (Pare-feu IPv6) sera activée. Il peut être définiti sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvez créé vos propres heures dans la section Tools > Schedules (Outils > Calendriers).

Source: Utilisez le menu déroulant Source pour indiquer l'interface reliée aux adresses IPv6 sources de la règle de pare-feu.

IP Address Range Saisissez la plage d'adresses IPv6 source dans le champ IP

(Plage d'adresses Address Range (Plage d'adresses IP) ci-contre.

IP) :

Cible : Utilisez le menu déroulant Destination (Cible) pour indiquer l'interface reliée aux adresses IP cibles de la règle de pare-feu.

Protocole: Sélectionnez le protocole du port du pare-feu: All (Tous), TCP, UDP ou ICMP.

Port Range Saisissez le premier port de la plage qui sera utilisé pour la règle (Protocole : plage de pare-feu dans le premier champ et saisissez le dernier port de ports): dans le deuxième champ.

Acheminement IPv6

Cette page vous permet de définir des voies personalisées qui déterminent la manière dont les données sont transférées autour de votre réseau.

Route List (Liste Cochez la case à côté de l'acheminement que vous d'acheminement): souhaitez activer.

Nom: Saisissez un nom spécifique pour identifier cet acheminement.

Destination IP/Prefix Il s'agit de l'adresse IP du routeur utilisé pour atteindre la Length (IP cible/ destination indiquée ou saisissez la longueur du préfixe Longueur de préfixe): de l'adresse IPv6 des paquets qui vont prendre cette route.

Mesure: Saisissez la valeur de mesure de cette règle ici.

Interface: Utilisez le menu déroulant pour indiquer si le paquet IP doit utiliser l'interface WAN ou LAN pour sortir du routeur.

Passerelle: Saisissez le prochain bon pris si cette route est utilisé.

Outils Administrateur

Ct 132.
The administateur possede un acces en lecture et en ecriture alors que l'utilisateur possede uniquement un acces en lecture seule. L'utilisateur peut afficher les parametes mais ne peut pas les modifier. Seul le compte admin peut changer les mots de passage des comptes admin et utiliser.

Mot de passer admin : Saisissez un nouveau mot de passer pour le compte administrateur. L'administrateur peut modifier les paramètres.

Mot de passer : Saisissez un nouveau mot de passer pour le compte utiliser. Si vous vous connectez en tant qu'utilisateur, vous ne pouvez pas modifier les paramètres, seulement les afficher. Ressaisissez votre mot de passer pour vérifier.

Nom de passerelle : Saisissez un nom de votre routeur.

Enable Graphical Active un test de challenge-réponse demandant aux utilisateurs Authentication (Activer de taper des lettres ou des chiffres à partir d'une image déformée l'authentication affichée à l'écran afin d'empêcher que des pirates en ligne et des graphique): intrus accédent aux paramètres réseau de votre routeur.

Activer le serveur Cochez cette case pour activer la fonction HTTPS afin de vous HTTPS: connecter au routeur de façon sure. En d'autres termes, vous doivent saisir https://192.168.0.1 (par exemple), au lieu de http://192.168.0.1 pour vous connecter au routeur.

Enable Remote La gestion à distance permet à un navigateur Web de configurer Management (Activer la le DIR-868L sur Internet. Un nom d'utilisateur et un mot de passé gestion à distance): restent nécessaires pour acceder à l'interface de gestion Web.

Remote Admin Port Le numero de port indiqué pour acceder au DIR-868L est utilisé (Port d'administration à dans l'URL. Exemple : http://x.x.x.x:8080, ou x.x.x.x correspondant à l'adresse IP Internet du DIR-868L, et 8080 au port utilisé pour l'interface de distance) : gestion Web. Si vous avez activé le serveur HTTPS, vous doivent enter https:// dans l'URL pour pouvoir acceder au routeur à distance.

Filtre entrant Cte t r e v a c. Vou puez cliqur sur l'icone Edit (Modifier) pour modifier les parametes ou activer/ d'administration a desactiver la regle, ou sur Iicone Dete (Supprimer) pour la supprimer. Details (Details) affiche I'etat actuel de la rgle. distance:

D-Link

Heure

L'option Configuration de l'heure vous permet de configurer, demettre a jour et de gerer l'houre de l'horloge système interne. Cette zone vous permet egalement de définir le fuseau horaie ainsi que le serveur de temps. Vous pouvez enfin configurer l'heure d'été pour que le changement s'effectue automatiquement lorsque cela est programmé.

Heure : Affiche la date et l'heure actuelles du routeur.

Fuseau hora : Sélectionnez votre fuseau hora dans le menu déroulant.

Activer l'heure Pour selectionner l'Heure d'etre manuellement, selectionnez d'etre: Activé ou Désactivé, puis saisissez les dates de début et de fin de l'heure d'etre.

Activer le serveur Le protocole NTP (Network Time Protocole) Un serveur NTP: NTP synchronise l'heure et la date avec votre routeur. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local. Cochez cette case pour activer cette fonction.

NTP Server Used Indiquez l'adresse IP du serveur NTP ou selectionnez-en un (Serveur NTP dans le menu déroulant. utilise):

Manuel : Pour saisir l'heure manuelles, saisissez les valeurs dans les champs Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute et Second (Seconde), puis cliquez sur Set Time (Régler l'heure).

Vous pouvez également cliquer sur Sync Your Computer's Time Settings (Sync les paramètres horaires de l'ordinateur) pour synchroniser la date et l'heure de l'ordinateur que vous utilisez actuellement.

SysLog

Le routeur haut débit conserve un journal des événements et des activités qui le concernent. Vous pouvez envoyer ces{journaux sur un serveur SysLog de votre réseau.

Activer la Cochez cette case pour envoyer les{journaux du routeur sur journalisation un serveur SysLog.

sur un serveur

SysLog :

Paramètres du courrier électronique

La fonction Email (Courrier électronique) peut être utilisé pour l'envoi à votre adresse électronique des fichiers journaux système, des messages d'alerte du routeur et des notifications de mise à jour du microprogramme.

Enable Email Notification Quand cette option est activée, les journaux d'activité du (Activer la notification par routeur sont envoyés par courrier électronique à l'adresse courrier électronique): indiquée.

From Email Address: Cette adresse électronique apparait comme étant celle de (Adresse électronique De): l'expéditeur lorsque vous receivez par courrier électronique un fichier journal ou une notification de mise à jour du microprogramme.

To Email Address (Adresse Saisissez l'adresselectronique du destinataire. électronique Å):

Adresse du serveur SMTP: Saisissez l'adresse du serveur SMTP pour l'envoi du courrier électronique.

SMTP Server Port (Port du Entrez le port SMTP utilisé par le serveur. serveur SMTP):

Activer l'authentication: Cochez cette case si vous serveur SMTP requiert une authentication.

Account Name (Nom du Saisissez votre compte pour l'envoi du courrier électronique. compte):

Mot de passer: Saisissez le mot de passer associé au compte. Ressaisissez-le ensuite.

Quand le journal est plein: Quand cette option est sélectionnée, les journaux sont envoyés par courrier électronique à votre compte lors qu'ils sont pleins.

Selon calendrier: Selectionnez cette option si vous voulez que les journaux soient envoyés par courrier electronic quelon un calendrier.

Calendrier: Cette option est activée lorsque l'option On Schedule (Selon calendrier) est selectionnée. Vous pouvez selectionner un calendrier dans la liste de calendriers définis.

Pour creer un calendrier, selectionnez Tools > Schedules (Outils > Calendriers).

Detais : Youou poce i ci choir dans un menu deroulant de conser ou non les donnees des couriers electroniques dans un journal.

Système

Cette section vous permet de:gérer les parametes de configuration du routeur, de le réinitialiser et de restaurer ses parametes par défaut. La restauration des parametes par défaut efface tous vos parametes, y compris toutes les règles que vous avez créées.

Enregistrer les Utilisiez cette option pour enregistrer les paramétres de paramètres sur configuration actuels du réseau dans un fisier du disque dur le disque dur de l'ordinateur que vous utilisez. Cliquez sur le bouton Save local: Configuration (Enregistrer la configuration). Une boîte de dialogue apparait dans laquelle vous pouvez selectionner un emplacement et un nom de fisier pour les paramétres.

Charger des Utilisiez cette option pour charger les paramètres de configuration paramètres du routeur préalablement enregistrés. Commencez par utiliser depuis le disque l'option Browse (Parcourir) pour rechercher un fichier de dur local: paramètres de configuration précédemment enregistré. Ensuite, cliquez sur le bouton Load (Charger) pour les transférer vers le routeur.

Restaurer les Cette option rétablit tous les paramètres de configuration du paramètres par routeur qui étaient effectifs à sa sortie d'usine. Les paramètres défaut: qui n ont pas été enregistrés sont perdus, y compris les règles que vous avez créé. Si vous pouze enregistrer les paramètres de configuration actuels du routeur, utilisez le bouton Save (Enregistrer) ci-dessus.

Reboot Device Cliquez pour réinitialiser le routeur. (Redémarrer le périphérique):

Microprogramme

Ct t i t sur le disque dur local de l'ordinateur. Cliquez sur Choose File (Choisir un fichier) pour localiser le fichier du microprogramme a utiliser pour la mise a jour. Pour voir si des mises a jour du microprogramme sont disponibles, visitez le site Web de support technique de D-Link a I'adresse www.dlink. fr, rubrique Support technique. Vous pouvez y telecharger les mises a jour du microprogramme sur votre disque dur.

Vérifier Cliquez sur Check Now (Vérifier maintainant) pour maintenant : vérifier le nouveau progniciel et les nouvelles versions des packs linguistiques en ligne.

Mise à jour du microprogramme

Vous pouvez changer etmettre à jour le logiciel du routeur interne en téléchargeant une nouvelle version duprogiciel.

Choose File
Après avoir téléchargeé le nouveau microprogramme, (Choisir un fichier): cliquez sur Choose File (Choisisr un fichier) pour le localiser sur le disque dur.

Upload Cliquez sur Upload (Charger) pour terminer la mise (Télécharger): à jour du microprogramme.

Pack linguistique

Vous pouvez modifier la langue de l'interface Web en téléchargeant les packs linguistiques disponibles.

Choose File
Après avoir téléchargeé le nouveau pack linguistique, (Choisir un fichier): cliquez sur Choose File (Choisisr un fichier) pour le localiser sur le disque dur.

Upload Cliques sur Upload (Télécharger) pour terminer la mise (Télécharger): à jour du pack linguistique.

DNS dynamique

La fonction DDNS vous permet d'héberger un serveur (Web, FTP, de produits, etc.) en utilisant un nom de Domaine que vous avez acquis (www. nomdedomainequelconque.com) avec votre adresse IP attribuée dynamiquement. La plupart des fournisseurs d'accès Internet haut débit attribuient des adresses IP dynamiques (changeantes). Si vous utilisez un fournisseur de services DDNS, quiconque peut entrer toute nom de Domaine pour se connecter à votre serveur, qu'elle que soitvant une adresse IP.

Enable Dynamic Le Dynamic Domain Name System (Système de noms de DNS (Activer le DNS domaine dynamique) permet de dévelopir un nom de domaine dynamique): associé à une adresse IP dynamique. Cochez cette case pour activer le DDNS.

Server Address Sélectionnez votre fournisseur DDNS dans le menu déroulant (Adresse du serveur): ou saisissez l'adresse du serveur DDNS.

Nom d'hôte: Saisissez le nom d'hôte que vous avez enregistré avec votre fournisseur de service DDNS.

Nom d'utilisateur ou Saisissez le nom d'utilisateur ou la clé qui correspond à votre clé : compte DDNS.

Mot de passer ou clé : Saisissez le mot de passer ou la clé qui correspond à votre compte DDNS.

Expiration du déliā : Saisissez une expiration du déliā (en heures).

État : Affiche l'etat de la connexion courante.

Activer le DDNS pour Cochez la case Enable (Activer) pour activer la fonction DDNS les hôtes IPv6 pour les hôtes IPv6.

IPv6 Address (Adresse Sélectionnez vous fournisseur DDNS dans le menu dérounant IPv6): ou saisissez l'adresse du serveur DDNS.

Nom d'hôte: Saisissez le nom d'hote que vous avez enregistré avec votre fournisseur de service DDNS.

IPv6 DDNS List (Liste Affiche la liste des adresses DNS dynamiques IPv6 actives.
IPv6 DDNS):

Contrôle du système

Test de ping: Le test de ping sert à envoyer des paquets de ping afin de tester si un ordinateur est actif sur Internet. Saisissez l'adresse IP sur laquelle vous souhaitez réaliser un ping, puis cliquez sur Ping.

IPv6 Ping Test Saisissez l'adresse IPv6 sur laquelle vous souhaitez réalisier (Test de ping un ping, puis cliquez sur Ping. IPv6):

Résultats du ping: Les résultats des tentatives de ping s'affichent dans cette zone.

Tâches planifiées

Vous pouze creator des calendriers en vue de les utiliser conjointement avec les règles d'exécution. Par exemple, si vous foulez restreindre l'accès au Web de lundi à vendredi de 15h00 à 20h00, vous pouze creator un calendrier en selectionnant Lun, Mar, Mer, Jeu et Ven, puis en entrant 15h00 comme heures de début et 20h00 comme heures de fin.

Nom: Saisissez un nom pour le nouveau calendrier.

Jours : Sélectionnez un ou plusieurs jours, ou cochez Toute la semaine pour inclure tous les jours.

All Day - 24 hrs Cochez All Day - 24hrs (Toute la journée - 24 heures) pour (Toute la journée) planifier toute la journée.

-24h)：

Format hora : Choisissez un hora de type 24 heures ou 12 heures.

Heure de début: Saisissez une heures de début pour le calendrier.

Heure de fin: Saisissez une heures de fin pour le calendrier.

Liste des règles La liste des calendriers apparait dans cette zone. Cliquez sur de calendrier: l'icone Edit (Modifier) pour effectuer des modifications ou sur l'icone Delete (Supprimer) pour supprimer le calendrier sélectionné.

État Informations sur le périphérique

Ct t i t e t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t f

Généralités : Affiche l'heure du routeur et la version du microprogramme.

Réseau étendu : Affiche l'adresse MAC et les paramètres de l'adresse IP publique

Réseau local : Affiche l'adresse MAC et les paramètres de l'adresse IP privée (locale) du routeur.

Wireless LAN1 Affiche l'adresse MAC sans fil 2,4GHz et les paramètres de votre réseau sans (Réseau local sans fil, comme le SSID et le canal.

fil 1):

Wireless LAN2 Affiche l'adresse MAC sans fil 5 GHz et les paramètres de votre réseau sans fil, (Réseau local sans comme le SSID et le canal.

fil 2):

Ordinateurs du Affiche les ordinateurs et les périphériques qui sont connectés au routeur via réseau local: Ethernet et qui recoivent une adresse IP attribuée par le routeur (DHCP).

Adhésions de Affiche l'adresse de groupe de toutes les multidiffusions IGMP.
multidiffusion

IGMP:

Journaux

Le routeur journalise (enregistre) automatiquement les événements dignes d'intérêt dans sa mémoire interne. Si celle-ci devient insuffisante pour tous les événements, les journaux des anciens événements sont supprimés, et ceux des événements plus récents sont conservés. L'option Journaux vous permet d'afficher les journaux du routeur. Vous pouvez définir les types d'événements que vous pouze voir et le niveau des événements à afficher. Ce routeur dispose également d'une prise en charge des serveurs Syslog. Vous pouvez ainsi envoyer les fichiers journaux sur un ordinateur de votre réseau utilisant un utilitaire Syslog.

Options du journal: que vous pouvez selectionner les types de messages du journal. Debug Information (Informations de débophage), Attacks (Attaques), Dropped Packets (Paquets rejets) et Notice (Avis) peuvent être selectionnés. Cliquez sur Apply Log Settings Now (Appliquer les paramètres du journal maintainant) pour activer vos paramètres.

Refresh Met à jour les détails du journal à l'écran, si bien que seules les (Actualiser): activités récentes sont affichées.

Première page: Cliquez dessus pour acceder à la première page.

Dernière page: Cliquez dessus pour acceder à la dernière page.

Précédent: Cliquez dessus pour revenir à la page précédente.

Suivant: Cliquez dessus pour acceder à la page suivante.

Effacer: Efface la totalité du contenu du journal.

Envoyer Cette option permet d'envoyer une copie du journal du routeur par courrier à l'adresse électronique que vous avez configurée dans l'écran électronique Tools > Email Settings (Outils > Paramétres de courrier maintainant : électronique).

Enregistrer le Cette option permet d'enregistrer le journal du routeur dans journal: un fichier sur votre ordinateur.

Statistiques

L'écran ci-dessous affiche les Traffic Statistics (Statistiques du traffic). Elle vous permet d'afficher le nombre de paquets passant par le DIR-868L sur les ports du réseau étendu et local, ainsi que sur les segments sans fil. Le compteur de traffic se réinitialise si le périphérique est redémarré.

Sessions Internet

La page Internet Sessions (Sessions Internet) affiche des informations détaillées sur les sessions Internet actives via le routeur. Une session Internet est une conversation entre un programme ou une application sur un ordinateur du (:oté du réseau local et un programme ou une application sur un ordinateur du (:oté du réseau étendu.

Routage

Cette page affiche la table de routage actuelle.

Réseau sans fil

Le tableau de clients sans fil affiche une liste de clients sans fil actuellément connectés. Ce tableau affiche également la durée de la connexion et l'adresse MAC des clients sans fil connectés.

IPv6

La page IPv6 affiche un résumé des paramètres IPv6 du routeur et répertorie les adresses IPv6 et les noms d'hôte de tous les clients IPv6.

Acheminement IPv6

Cette page affiche les données de l'acheminement IPv6 configurées pour votre routeur.

Assistance

Les pages Assistance vous permettent de passer à la description des paramètres et de leurs fonctions.

Connexion d'un client sans fil à votreouteur

Bouton WPS

Le WPS (Wi-Fi Protected Setup) est le moyen le plus simple et le plus sur de connecter vos péripériques sans fil au routeur. La plupart des péripériques sans fil, tels que les adaptateurs sans fil, les lecteurs multimédia, les lecteurs DVD Blu-ray, les imprimantes sans fil et les caméras, possèdent un bouton WPS (ou un utiliser logiciel équipé du WPS) sur lequel vous pouvez appuyer pour vous connecter au routeur DIR-868L. Veuillez vous reporter au manuel d'utilisation du péripérisque sans fil que vous foulez connecter pour être sur de bien comprendre comment activer le WPS. Ensuite, passez aux étapes suivantes :

Étape 1 - Appuyez sur le bouton WPS du routeur DIR-868L pendant 1 seconde environ. Le voyant Internet situé sur la façon commence à clignoter.

Étape 2 - Dans les 2 minutes, appuyez sur le bouton WPS sur votre client sans fil (ou lancez l'utilitaire logiciel et démarrer le processus WPS).

Étape 3 - Attendez jusqu'à 1 minute avant que la connexion ne soit configurée. Lorsque levoyant InternetCEE de clignoter, vous étes connecté et votre connexion sans fil est sécurisée par WPA2.

Windows® 8

WPA/WPA2

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité utilisée (mot de passer Wi-Fi).

Pour rejoindre un réseau existant, repérez l'icone du réseau sans fil dans la barre de tâches, après de l'affichage de l'heure.

En cliquant sur cette icône, vous affichez une liste des réseaux sans fil qui se trouvent dans la proximité de connexion de votre ordinateur. Sélectionnez le réseau désiré en cliquant sur le nom du réseau.

On vous demandera ensuite de savoir la clé de sécurité du réseau (mot de passer Wi-Fi) pour le réseau sans fil. Saisissez le mot de passer dans le champ prévu à cet effet, puis cliquez sur Next (Suvivant).

Si vous souhaitez utiliser le WPS pour vous connecter au routeur, vous pouvez aussi appuyer sur le bouton WPS sur votre routeur pour activer la fonction WPS.

Lorsque vous avez réussi à étabrir une connexion réussie à un réseau sans fil, le mot Connecté apparait pres du nom du réseau auquel vous étés connecté.

ll est recommanded d'activer la securite sans fil (WPA/WPA2) sur le routeur ou le point d'acces sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de securite ou la phrase de sécurité utilisée.

1. Cliquez sur l'icone sans fil dans la zone de notification (en bas à droite).

1. L'utilitaire affiche tous les reseaux sans fil disponibles dans votre zone.

1. Sélectionnez le réseau sans fil portant le nom Wi-Fi auquel vous souhaitez vous connecter, puis cliquez sur le bouton Connect (Connector).

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

1. La fenêtre suivante apparait pendant que l'ordinateur tente de se connecter au routeur.

1. Saisissez la même clé de sécurité ou phrase de sécurité (mot de passer Wi-Fi) que celle du routeur, puis cliquez sur Connect (Connector). Vous pouze également vous connecter en appuyant sur le bouton WPS du routeur.

La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité soient corrects. La clé ou la phrase de sécurité doit être strictement identique à celle du routeur sans fil.

WPS

La fonction WPS du DIR-868L peut être configurée à l'aide de Windows® 7. Procedez comme suit pour utiliser Windows® 7 afin de configurer la fonction WPS :

1. Cliquez sur le bouton Start (Démarrer), puis sélectionné Computer (Ordinateur) dans le menu Démarrer.

1. Cliquez sur Network (Réseau) à gauche.

1. Double-cliquez sur le DIR-868L.

1. Saisissez le code PIN du WPS (affiché sur l'étiquette du routeur ou dans le menu Setup > Wireless Setup (Configuration > Configuration sans fil) de l'interface Web du routeur), puis cliquez sur Next (Suivant).

1. Saisissez un nom pour identifier le réseau.

1. Pour configurer les paramètres avancés, cliquez sur l'icone

Cliquez sur Next (Suivant) pour continuer.

1. La fenêtre suivante s'ouvre lorsque le routeur est en cours de configuration.

Attendez la fin de la configuration.

1. La fenêtre suivante vous informe que le WPS a été configuré avec succès sur le routeur.

Notez la clé de sécurité car vous devrez peut-être l'indiquer si vous ajoutez un pérophérique sans fil d'ancienne génération au réseau.

1. Cliquez sur Close (Fermer) pour terminer la configuration WPS.

Windows Vista®

Les utilisateurs de Windows Vista® peuvent utiliser l'utilitaire sans fil intégré. Si vous utilisez l'utilitaire d'une autre société, veillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « site survey » (Recherche des réseaux sans fil) similaire à l'utilitaire de Windows Vista®, comme indiqué ci-dessous.

Si l'infobulle Wireless Networks Detected (Réseaux sans fil déteçés) s'affiche, cliquez au centre de la bulle pour acceder à l'utilitaire.

ou

Faites un clic droit sur l'icone de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran à côté de l'heure). Sélectionnez Connect to a network (Connexion à un réseau).

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

WPA/WPA2

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de sécurité utilisé.

1. Ouvrez l'utilitaire sans fil de Windows Vista® enclinquent avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Connect to a network (Connexion à un réseau).
2. Sélectionnez le nom Wi-Fi (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connector).

1. Saisissez la même clé de sécurité ouphrase de sécurité (mot de passer Wi-Fi) que celle du routeur, puis cliquez sur Connect (Connector).

La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité soient corrects. La clé ou la phrase de sécurité doit être strictement identique à celle du routeur sans fil.

WPS/WCN 2.0

Le routeur prend en charge la protection Wi-Fi, dénommée WCN 2.0 sous Windows Vista®. Les instructions de configuration suivantes diffèrent selon que vous utilisez Windows Vista® ou un logiciel tiers pour configurer le routeur.

Lorsque vous configuez le routeur pour la première fois, la protection Wi-Fi est désactivée et non configurée. Or, pour profiter des avantages de la protection Wi-Fi, le routeur doit être activé et configuré. Trois méthodes de base permettent d'y parvenir : Utilisez l'assistance pour WCN 2.0 intégrée de Windows Vista, le logiciel fourni par un tiers, ou bien configuruez manuellement.

Si vous exécutez Windows Vista®, connectez-vous au routeur et cochez la case Enable (Activer) dans la section Basic > Wireless (Paramètres de base > Sans fil). Utilisez le PIN actuel affché dans la section Advanced > Wi-Fi Protected Setup (Avancé > WPS), ou bien cliquez sur le bouton Generate New PIN (Générer un nouveau PIN) ou sur le bouton Reset PIN to Default (Réinitialiser le PIN par défaut).

Si vous utilisez un logiciel tiers pour configurer la protection Wi-Fi, suivez attentivement les instructions. Ensuite, passez à la section suivante pour configurer le routeur que vous venez de paramétrer.

Windows® XP

Les utilisateurs de Windows XP® peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtaining de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « site survey » (Recherche des réseaux sans fil) similaire à l'utilitaire de Windows® XP, comme indiqué ci-dessous.

Si l'infobulle Wireless Networks Detected (Réseaux sans fil dépréts) s'affiche, cliquez au centre de la bulle pour acceder à l'utilitaire.

ou

Faites un clic droit sur l'icone de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran à côte de l'heure). Sélectionnez Afficher les réseaux sans fil disponibles.

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur un réseau Wi-Fi (affché à l'aide du SSID), puis cliquez sur le bouton Connect (Connector).

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

WPA/WPA2

Il est recommandé d'activer le WPA sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous doivent connaître la clé WPA utilisée.

1. Ouvrez l'utilitaire sans fil de Windows® XP en cliquant avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.
2. Sélectionnez le réseau Wi-Fi (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connector).

1. La boîte de dialogue Wireless Network Connection (Connexion réseau sans fil) apparait. Saisissez le mot de passer Wi-Fi WPA-PSK, puis cliquez sur Connect (Connexion).

La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, veuilles vérifier que les paramètres de WPA-PSK sont corrects. Le mot de passage Wi-Fi doit être strictement identique à celui du routeur sans fil.

Résolution des problèmes

Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l'installation et l'utilisation du routeur DIR-868L. Lisez les descriptions suivantes si vous ave des problèmes. Les exemples suivants sont illustrés dans Windows® XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.

1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web?

Lorsque vous saississez l'adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou n'avez pas à être connecté à Internet. L'utilitaire est intégré dans une puce ROM du péripérisque lui-même. Notre ordinateur doit se trouver sur le même sous-résseau IP pour se connecter à l'utilitaire Web.

• Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes :

• Microsoft Internet Explorer® 7 ou une version ultérieure

• Mozilla Firefox 3,5 ou une version ultérieure
• Google™ Chrome 8 ou une version ultérieure

• Apple Safari 4 ou une version ultérieure

• Vérifiez la connectivité physique en contrôle que levoyant reste allumé sur le péripérique. S'il ne l'est pas, essayez un autre cable ou connectez-vous à un autre port du péripérique, si possible. Si l'ordinateur est étant, le voyant l'est peut-être également.

• Désactivez les logiciels de sécurité Internet executés sur l'ordinateur. Les pare-feu logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.

• Configurez vos paramètres Internet :

• Allez dans Start > Settings > Control Panel (Démarrer > Paramètres > Panneau de configuration). Double-cliquez sur l'icone Internet Options (Options Internet). Sous l'onglet Security (Sécurité), cliquez sur le bouton qui restaure les paramètres par défaut.

• Cliquez sur l'onglet Connection (Connexions), puis définișez l'options de numérotation sur Never Dial a Connection (Ne jamais établir de connexion). Cliquez sur le bouton Paramètres du réseau local. Veillez à ce que rien ne soit coché. Cliquez sur OK.
• Sous l'onglet Advanced (Avancés), cliquez sur le bouton pour rétabir les paramètres avancés. Cliquez trois fois sur OK.

• Fermez votre navigateur Web (s'il est ouvert), puis rouvre-le.

• Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saississez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de la gestion Web.

• Si vous ne parvenez toujours pas à acceder à la configuration, débranchez l'alimentation du routeur pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d'acceder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

2. Que doit je faire si j'ai oublié mon mot de passer?

Si vous oubliez votre mot de passer, vous devez réinitialiser votre routeur. Malheureusement, cette procédure réinitialise tous vos paramètres.

Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrête de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintainir le bouton enforcé pendant 10 secondes. Relâchéz-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'acceder au routeur. L'adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, définitissez le nom d'utilisateur sur admin et laissez la zone de mot de passve vide.

3. Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et receivevoir des courriers électroniques lorsque je me connecte via mon routeur?

Si you've des dificultés à envoyer ou receivevoir des courriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).

Pour couver la taille de MTU appropriée, vous devez réaliser un ping spécial de la cible à laquelle vous tentez d'acceder. Il peut s'agir d'un autre ordinateur ou d'une URL.

• Cliquez sur Start (Démarrer), puis sur Run (Exécuter).
• Les utilisateurs de Windows® 95, 98, et Me saisient command (les utilisateurs de Windows® NT, 2000, XP Vista® et 7 saisient cmd) et cliquent sur Enter (Entrée) (ou cliquent sur OK).
• Lorsque la fenêtre s'ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante :

ping [url] [-f] [-I] [valeur MTU]

Example : ping yahoo.com -f -l 1472

Vous doivent commencer à 1472 et réduire de 10 à chaque fois. Lorsque vous obtenez une ↔onse, augmentez de 2 jusqu'à ce que vous obtieniez un paquet fragmenté. Relevez cette valeur et ajoutez-lui 28 pour prendre en compte les divers en-têtes TCP/IP. Par exemple, considérons que 1452 correspond à la valeur appropriée. La taille de MTU réelle doit être de 1480, soit la valeur optimale pour le réseau avec lequel nous travaillons (1452 + 28 = 1480).

Après avoir trouéVote MTU, vous pouze maintainant configurer votre routeur à l'aide de la taille de MTU appropriée.

Pour modifier la vitesse de la MTU sur votre routeur, procédez comme suit :

• Ouvrez votre navigateur, saisissez l'adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK.
• Saisissez votre nom d'utilisateur (admin) et votre mot de passage (vierge par défaut). Cliquez sur OK pour accéder à la page de configuration Web du périphérique.
• Cliquez sur Setup (Configuration), puis sur Manual Configure (Configuration manuelle).
• Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres.
• Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modifier par étapes de dix.

Bases de la technologie sans fil

Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permit d'acceder en toute sécurité aux données que vous pouze, quand et où vous le foulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des cables. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennant en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local cable. Un routeur sans fil est un péripérisque qui sert à creator ce lien.

Définition de « sans fil »

La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de cable. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.

Pourquoi la technologie sans fil D-Link?

D-Link est non seulement le leader mondial, mais aussi le concepteur, développéur et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.

Comment la technologie sans fil fonctionne-t-elle?

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toute fois des limites quant à l'accès au réseau. Vous doivent vous couver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).

Réseau local sans fil

Dans un réseau local sans fil, un périphériqueappele Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antenné qui lui permet de transmettre et de receivevoir des données via des signaux radio. Un point d'accès interieur (tel que celui illustrépermet de transférer le signal jusqu'à 90 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil (WPAN)

Le Bluetooth est la technologie sans fil de référence dans l'industrie pour le réseau personnel sans fil. Les péripériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.

La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en return, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, agendas électroniques, casques de téléphones, PC portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Qui utilise la technologie sans fil ?

Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée.

Domicile

• Offre un accès haut débit à toutes les personnes du domicile
• Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
• Élimination des câbles dans toute la maison
• Simplicité d'utilisation

Petite entreprise et entreprises à domicile

• Maitrises tout à domicile, comme vous le feriez au bureau
• Accès distant au réseau de votre bureau, depuis votre domicile
  · Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
• Inutile de dédier de l'espace au bureau

Où la technologie sans fil est-elle utilisé ?

La technologie sans fil s'etend partout, pas seulement au domicile ou au bureau. Lesgens apprecient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »

En utilisant un adaptateur Cardbus de D-Link avec votre ordinateur portable, vous pouvez acceder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : les aéroports, les hotels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre routeur ou point d'accès

Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la piece pour que le signal se diffuse dans tout le foyer. Si vous demeure possède deux étages, un repêteur sera peut-être nécessaire pour doper le signal et étendre la portée.

Éliminez les interférences

Placez les apparciels menagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/ point d'accès. Cela réduit considérablement les interférences pouvant être générées par les apparciils dans la mesure où ils fonctionnent sur la même fréquence.

Sécurité

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

Modes sans fil

D'une manière générale, il existe deux modes de mise en réseau :

• Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil.
• Ad-hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs Cardbus réseau sans fil DIR-868L ou plus).

Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. Tous les périhériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.

Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.

Bases de la mise en réseau

Vérifiez votre adresse IP

Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.

Cliquez sur Start > Run (Démarrer > Exécuter). Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK. (les utilisateurs de Windows® 7/Vista® saisisSENT cmd dans le champ Start Search [Rechercher]).

À l'invite, saisissez ipconfig, puis appuyez sur Enter (Entrée).

L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare-feuBloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

Attribution statique d'une adresse IP

Si vous n'utilise pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous nevez attribuer une adresse IP statique, veuillez proceder comme suit :

Étape 1

Windows® 7 - Cliquez sur Start > Control Panel > Network and Internet > Network and Sharing Center (Démarrer > Panneau de configuration > Réseau et Internet > Centre Réseau et partage).

Windows Vista® - Cliquez sur Start > Control Panel > Network and Internet > Network and Sharing Center > Manage Network Connections. (Démarrer > Panneau de configuration > Réseau et Internet > Centre réseau et partage > Gérer les connexions

réseau).

Windows® XP - Cliques sur Start > Control Panel > Network Connections (Démarrer > Panneau de configuration > Connexions réseau).

Windows® 2000 - Sur le Bureau, cliquez avec le bouton croit de la souris sur My Network Places > Properties (Voisinage réseau > Propriétés).

Étape 2

Cliquez avec le bouton droit de la souris sur Local Area Connection (Connexion au réseau local), qui representatione votre adaptateur réseau, puis selectionnee Properties (Propriétés).

Étape 3

Selectionnez Internet Protocol (TCP/IP) [Protocole Internet (TCP/IP)], puis cliquez sur Properties (Propriétés).

Étape 4

Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante), puis saisissez une adresse IP du même sous-réseau que vous réseau ou l'adresse IP du réseau local de votre routeur.

Exemple: Si l'adresse IP du réseau local du routeur est 192.168.0.1, faites de 192.168.0.X vous adresse IP, X représentant un chiffre entre 2 et 99. Vérifiez que le nombreChoisi n'est pas utilisé sur le réseau. Définissez la même Passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (c.- à-d. 192.168.0.1).

Définissez le même Primary DNS (DNS principal) que celui de l'adresse IP du réseau local de votre routeur (192.168.0.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.

Étape 5

Cliquez deux fois sur OK pour enregistrer vos paramètres.

Sécurité du réseau sans fil

Cette section presente les différents niveaux de sécurité que vous pouze utiliser pour protégger vos données des intrus. Le DIR-868L offre les types de sécurité suivants :

WPA2 (Wi-Fi Protected Access 2 = Accès protégé Wi-Fi 2)

• WPA2-PSK (clé pré-partagée)

• WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi)

• WPA-PSK (clé pré-partagée)

Définition du WPA

Le WPA (Wi-Fi Protected Access) est une norme Wi-Fi conque pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).

Voici les 2 principales améliorations par rapport au WEP :

• Amélioration du cryptage des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de contrôle d'intégrité, garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
• Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentication extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flirer et VOLER. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.

Le WPA-PSK/WPA2-PSK utilise une phrase de sécurité ou une clé pour authenticate votre connexion sans fil. La clé est un mot de passer alphanumérique complenant entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à cette saisie sur votre routeur ou votre point d'accès sans fil.

Le WPA/WPA2 compend l'authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.

Caractéristiques techniques

Interfaces des péripériques

• Réseau local sans fil 802.11 a/b/g/n/ac
• Quatre ports de réseau local Gigabit 10/100/1000
• Port de réseau etendu Gigabit 10/100/1000
• Port USB 3.0

Types d'antennes

• Six antennes internes

Normes

• IEEE 802.11ac (version préliminaire)
• IEEE 802.11n
• IEEE 802.11g
• IEEE 802.11b
• IEEE 802,11a
• IEEE 802.3
• IEEE 802.3u

Sécurité

• Entrée : 100 à 240 V CA, 50/60 Hz
  Sortie:12VCC,2,5A

Alimentation port USB

• 5 V/0,9 A

Température de fonctionnement

• 0^ C 40^ C

Humidité

Sécurité et Émissions

FCC Classe B
- CE Classe B
C-Tick
DLNA
-IPv6-Ready
WPS (Wi-Fi Protected Setup)
WMM (Wi-Fi Multimedia)
- Compatible avec Windows 8

Dimensions

· L = 102,3mm
- P = 123,3 mm
· H = 217mm

Garantie

2 ans

1 Débit maximum du signal sans fil provenant des caractéristiques 802.11a, 802.11g et 802.11n de la norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et les constructions, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les facteurs environnementaux ont des conséquences négatives sur la portée du signal sans fil.
2 La plage de fréquences varie en fonction des réglementations en vigueur dans chaque pays.
3 Le DIR-868L n'inclut pas les plages 5,25-5,35 GHz et 5,47-5,725 GHz dans certaines régions.
