ROTOFRAISE MRT6 - Motoculteur MCCULLOCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Rotofraise
Caractéristiques techniques principales	Largeur de travail : 60 cm, Profondeur de travail : jusqu'à 30 cm
Alimentation	Essence, moteur à 4 temps
Puissance	6.5 CV
Dimensions approximatives	Longueur : 130 cm, Largeur : 60 cm, Hauteur : 100 cm
Poids	70 kg
Fonctions principales	Préparation du sol, désherbage, aération du sol
Entretien et nettoyage	Vérifier régulièrement les niveaux d'huile, nettoyer les lames après utilisation
Pièces détachées et réparabilité	Pièces disponibles auprès des revendeurs agréés, manuel de réparation inclus
Sécurité	Utiliser des gants et des lunettes de protection, respecter les consignes de sécurité du fabricant
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - ROTOFRAISE MRT6 MCCULLOCH

Comment démarrer la rotofraise MC CULLOCH MRT6 ?

Assurez-vous que le réservoir de carburant est plein. Ouvrez le robinet d'essence, placez le commutateur sur 'ON', tirez sur le starter et tirez sur le lanceur.

Que faire si la rotofraise ne démarre pas ?

Vérifiez le niveau d'essence, assurez-vous que le fil d'allumage est bien connecté et que la bougie d'allumage est en bon état. Remplacez la bougie si nécessaire.

Comment régler la profondeur de travail de la rotofraise ?

Utilisez les leviers de réglage situés sur le châssis de la rotofraise pour ajuster la hauteur des fraises selon la profondeur désirée.

Pourquoi la rotofraise vibre-t-elle excessivement ?

Une vibration excessive peut être causée par des fraises déséquilibrées ou des pièces desserrées. Vérifiez l'état des fraises et serrez toutes les vis et boulons.

Comment entretenir ma rotofraise MC CULLOCH MRT6 ?

Nettoyez régulièrement le filtre à air, vérifiez le niveau d'huile et changez-le si nécessaire. Inspectez également les fraises pour tout signe d'usure.

Quelle est la capacité du réservoir de carburant de la rotofraise ?

Le réservoir de carburant de la MC CULLOCH MRT6 a une capacité d'environ 1,2 litre.

Comment transporter la rotofraise en toute sécurité ?

Assurez-vous que le moteur est éteint et refroidi. Utilisez une remorque ou un véhicule approprié pour le transport et attachez la rotofraise pour éviter tout mouvement.

Quel type de carburant utiliser avec la rotofraise ?

Utilisez un mélange de carburant à 2 temps avec un rapport de mélange recommandé de 50:1, en utilisant de l'huile de qualité pour moteurs 2 temps.

Où trouver des pièces de rechange pour la MC CULLOCH MRT6 ?

Vous pouvez trouver des pièces de rechange chez les revendeurs agréés MC CULLOCH ou sur des sites de vente en ligne spécialisés.

MODE D'EMPLOI ROTOFRAISE MRT6 MCCULLOCH

Manuel d'instructions

Merci de dire très attentivement le manuel d'instructions. Assurez-vous d'avoir tout compris avant d'utiliser ce tracteur.

Mise en marche et conduite.

Starten en rijden.

Aviamento e guida.

Réparations et réglages.

Recherche des pannes.

Nosusns reservons le droit d'apporter des modifications sans vis prealable.

• Lisez soigneusement ces instructions. Familiarisez-vous avec les commandes pour apprendre a utiliser correctement voter équipement.
• N'autorisez jamais que des enfants utilisent votre machine. Ne permettez pas que des adultes l'utilisent s'ils n'ont pas reçu les instructions nécessaires. Des lois locales peuvent avoir des restrictions de l'age de l'opérateur.
• Ne pas utiliser que pendant que des personnes, spécialement des enfants, ou des animaux domestiques soit dans l'aire.
• Attention, l'opérateur ou l'utilisateur est responsable pour aucun accidents ou autres problèmes occasionnés à autres personnes ou leurs propriétés.

PREPARATION

• Pendant la coupe, portez toujours des chaussures solides et des pantalons. N'utilise pas l'equimert avec les pieds nus ou en portant des sandales ouvertes.
• Vérifiez toujours à fond la zone de travail et dégagez-la de tout objets étrangers. Ces objets peuvent être projéttes par la lame et pourrait cause des blessures séveres.

ATTENTION: Le combustible est très inflammable:

• Entreposez le combustible dans des recipient spécial pour ce but.
• Remplissez pas le réservoir sous abri et ne fumez pas.
• Ajoutez le combustible avant de démarrer le moteur. Ne pas enlevez le bouchondre remplissage d'essence et ajoutez le combustible pendant que le moteur soit en marche ou chaud.
• sile combustible is renversé, ne démarrez pas le moteur, déplacer la machine de la zone pour prévenir une source d'allumage jusc'a ce que les vapeurs soit dissipés.

• remplace tout tapons du réserve d'essence et récipient à fond.

• Remplacez silencieux vieux.

• Vérifiez, toujours avant de l'opération pour être sur que les pieces soient par gaspillées ou endommagées.

FONCTIONNEMENT

• Nefaites pas marcher le moteur dans un endroit clos où les gaz dangereux de monoxyde de carbone peuvent s'accumulés.
• Ne changez pas les réglages du régulateur du moteur ou permettez que le moteur marche à survvitesses.
  Travaillez uniquement avec la lumière de jour ou sous une bonne luziere artificielle.
• Faites attention de votre position sur les pentes.
  Marchez, ne courrez pas.
  Pour les machines rotativées, travaillé à travers sur les pentes, jamais de haut en bas.
• Faites très attention quand vous changez votre position sur les pentes.
• Ne travailliez pas sur les pentes trop escarpées.
• Faites très attention quand vous allez en arrêté où quand vous tirez la machine vers vous.
• Ne faites pas marcher le moteur dans un endroit clos. Les gaz d'échéppement sont dangereux.
• Faitez marcher le moteur en suivant les instructions et gardez les pieds bien loin des éléments.
• Ne mettez pas les mains ou les pieds pres ou sous les parties rotatives.
• Ne soulevez pas ou portez pas la machine pendant que le moteur soit en marche.

• Arrêtez le moteur

• quand vous vous éloignez de la machine et avant de ajoutez du combustible.

Réduisez le papillon des gaz pendant que vous arrêtez le moteur, si le moteur est fournit d'une soupape avec arrêt automatique, tournez la soupape du combustible dans la position de fermée à la fin du travail.

ENTRETIEN ET ENTROSPOSAGE

• Vérifiez tous les écrous et les vis pour être sur que l'équipement soit en bon fonctionnement.
• N'entreposez jamais l'équipement, ayant d'essence dans le réservoir dans l'intérieur d'un endroit clos ou les vapeurs peuvent travers une flâme nue ou une source d'allumage.
• Permettez que le moteur se refroidisse avant d'entreposer l'équipment dans un endroit clos.
  Pour réduire l'opportunities d'accordance, gardez le moteur, les silencieux, le compartmentement de la batterie et l'entreposage du combustible libre d'aucun matériel végétale ou de graisse.
• Remplacez les pieces déterminées ou vielles pour être sur de la sécurité de l'équipement.
• Si le réservoir d'essence doit être vidé, ceci doit être fait en plein airs.

1. VEILIGHEIDSREGELS

INSTRUCTIES

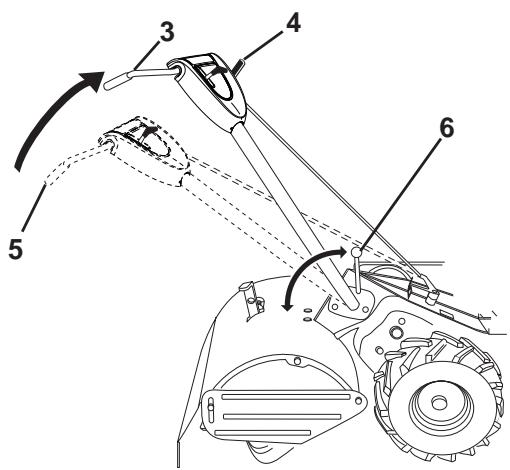

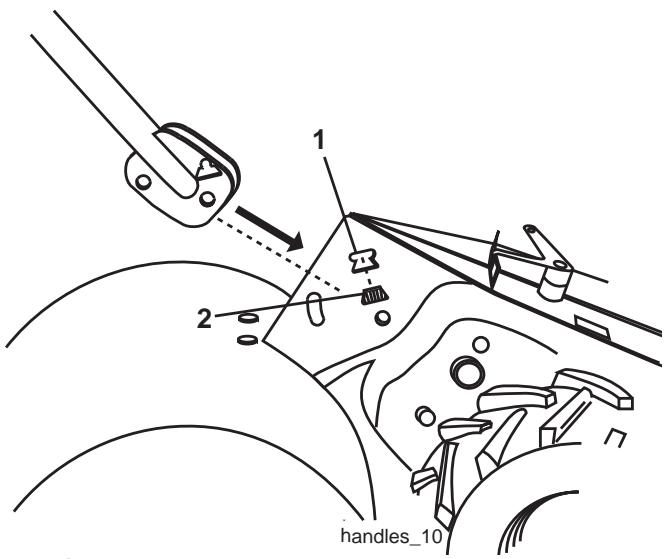

(FR) 1. Encoche du carter de la boite de vitesses
2. Couvercle du guidon
3. Guidon (position haute)
4. Levier de changement de vitesses
5. Guidon (positionasse)
6. Levier de blocage du guidon

NL 1. Schakelkastsleuf
2. Hendelvergrendeling
3. Hendel (hoge positie)
4. Schakelhendel
5. Hendel (lage positie)
6. Hendelvergrendelingarm

Figure 1
Figuur 1
Figure 2

Figuur 2

FR Montage du guidon

a. Introduisez un couvercle de guidon (les dents vers l'extérieur) dans l'encoche du carter de la boîte de vitesses (fig. 1). Graissez la partie lisse du couvercle du guidon. Ceci aidera à maintainir le couvercle en place jusqu'à ce que le guidon soit abaissé à sa position.
b. Saisissez l'ensemble guidon-couvercle. Soulevez la base du guidon jusqu'à la position haute "up" indiquée à la figure 2. Assurez-vous que le couvercle du guidon reste dans l'encoche du carter de la boîte de vitesses. Veillez a ne pas tirer ou embrouiller les câbles.
c. Pivotez l'ensemble de la poignée. Introduisez le boulon arrrière d'abord (fig. 3, encart), la tête du boulon à la gauche de la fraiseuse. Insertez le boulon à pivot anté-rieur. Abaissez l'ensemble guidon-couvercle. Serrez les boulons de façon à ce que e guidon soit déplaced avec une certaine résistance.
d. Introduisez le deuxième couvercle de guidon (les dents vers l'intérieur) dans la fente de la base du guidon (fig.3, encart).
e. Placez la rondelle sur la partie filetée du levier de blocage du guidon.
f. Introduisez la levier de blocage du guidon par la base du guidon et le carter de la boite de vitesses (fig. 3, encart).
g. L'ensemble guidon-couvercles étant en position basse.
Serrez le levier de blocage du guidon en le tournant dans le sens des aiguilles d'une montre.

NL Handvat monteren

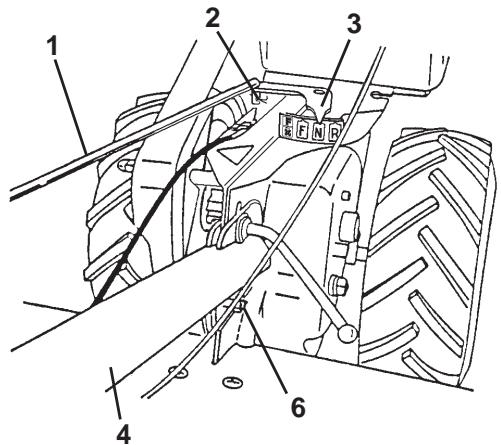

FR 1.Barre d'embrayage

1. Pince en épingle à cheveux
2. Assemblage du manche
3. Boulon à tête bombée et collet carré et contre-écrou
4. Boulon de vehiclue et écrou de blocage
5. Base du guidon
6. Fente
7. Carter de la boite de vitesses
8. Couvercle du guidon
9. Rondelle
10. Levier de blocage du guidon
11. Boulon à pivot

NL 1. Schakelstang

1. Splitpen
2. Schakelhendelindicator
3. Hendeleenheid
4. Slotschroef en borgmoer
5. Hendelbasis
6. Sleuf
7. Schakelkast
8. Hendelvergrendeling
9. Slitting
10. Hendelvergrendeling hefboom
11. Zwenkbout

Figure 3
Figuur 3

FR Montage de la barre d'embrayage

a. Insérez l'extrémité de la tige de changement de vitesse dans le trou de l'indicateur de levier de changement de vitesse.
b. Insérez le collier en épingle à cheveux à travers le trou de la tige de changement de vitesse pour la fixer.

Pression des pneus

Abaissez la pression des pneus à 1.4 bar (les pneus sont surgonflés pour le transport). Si la pression des pneus n'est pas la même, la fraiseuse tirera vers un côté ou l'autre.

NL Schakelstang monteren

Montage de la barre d'embrayage

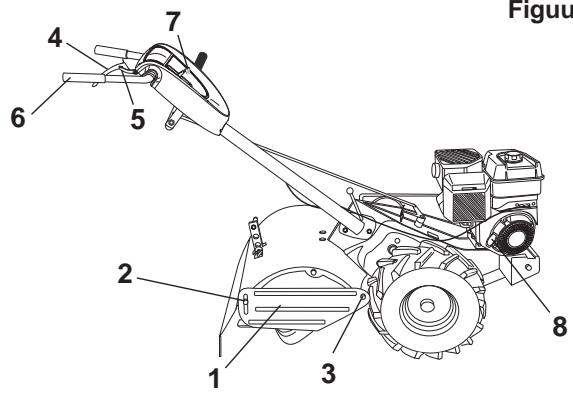

1. Accelerateur
2. Levier de changement de vitesse
3. Levier de commande de l'entrainment
4. Levier de dégagement de l'entraînement
5. Protection des dents
6. Moteur
7. Roue
8. Palque d'identification

ES 1. Guia

3. Mise en marche et conduite 3. Starten en rijden

FR 1. Niveau d'huile

1. Bouchon de replissage d'huile
2. Bouchon du réservoir d'essence

NL 1. Oliepeil

1. Olievuldop
2. Dop benzinetank

Figure 4
Figuur 4

Figure 5
Figuur 5

FR REMARQUE!

Avant de conduire votre fraiseuse pour la première fois, étudiez leprésent chapitre et les "1. Cosignes de sécurité".

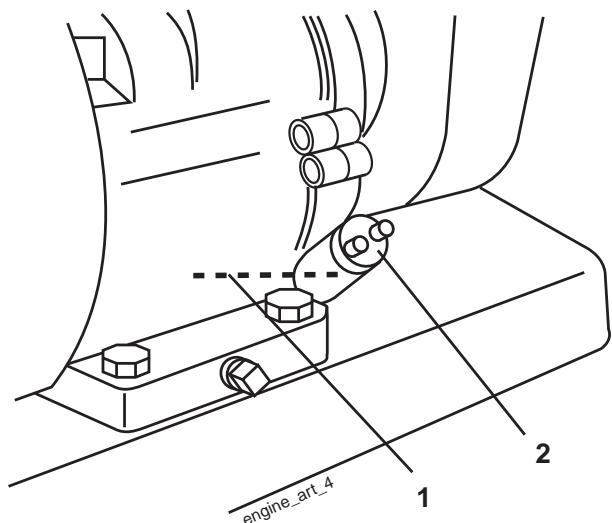

Vérifiez le niveau d'huile du moteur

a. Enlevez le bouchon de replissage d'huile avec la jauge d'huile (fig. 4).
b. L'huile du moteur doit presque déborder (fig. 4). La capacité d'huile du moteur est d'environ 0.6 litres.

REMARQUE!

Veillez bien à ne pas laisser entrez de saletés dans le moteur lorsque vous vérifie ou complètez le niveau d'huile ou d'essence. Utilisez une huile pure de grade 30W-30 ou 10W-30 et conservez-la dans des recipients convenables, propres et fermés. (N'utilisez pas de liquides de démarrage sous pression qui peuvent endommager l'intérieur du moteur à cause du manque de lubrification.)

Remplissage du réservoir d'essence

Pour replir le réservoir d'essence (fig. 5) utilisez de l'essence neuve, propre et ordinaire sans plomb pour automobiles. La capacité du réservoir est d'environ 3 litres.

N.B!

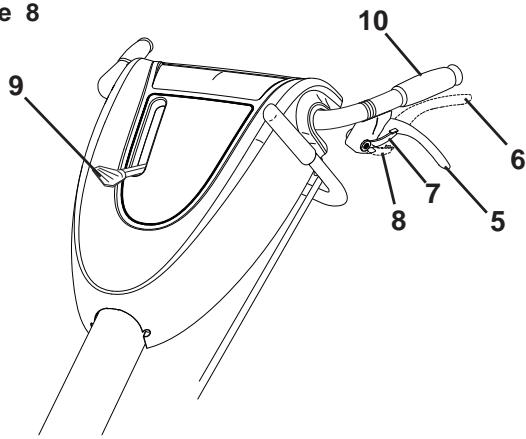

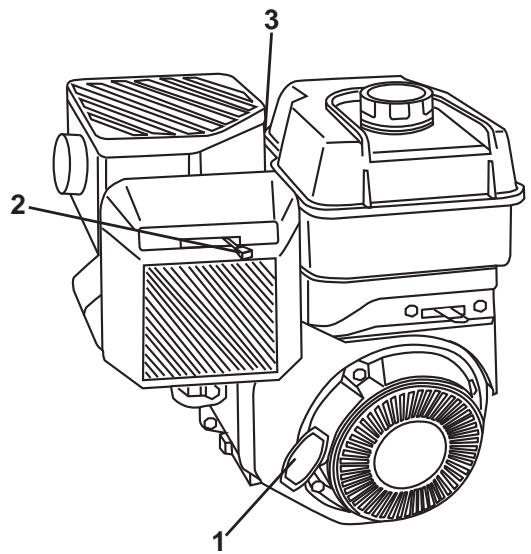

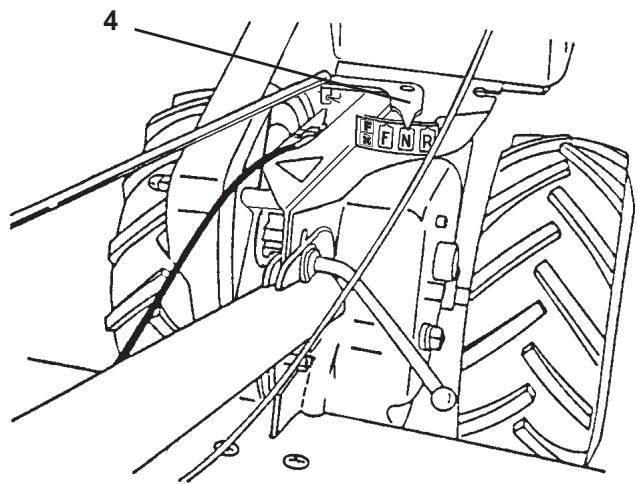

(FR) 1. Poignée du démarreur
2. Manette du starter
3. Câble et couvercle de la bougie
4. Indicateur du levier de vitesse
5. Levier de commande de l'entrainment en position « débrayée »
6. Levier de commande de l'entrainment en position « embrayée »
7. Levier de commande de l'entrainment en position « relachée »
8. Levier de commande de l'entrainment en position « bloquée »
9. Accéléateur
10. Price du guidon

Figure 6

Figure 7

Démarrage du moteur

a. Replacez le cable de la bougie et son couvercle (fig. 6).

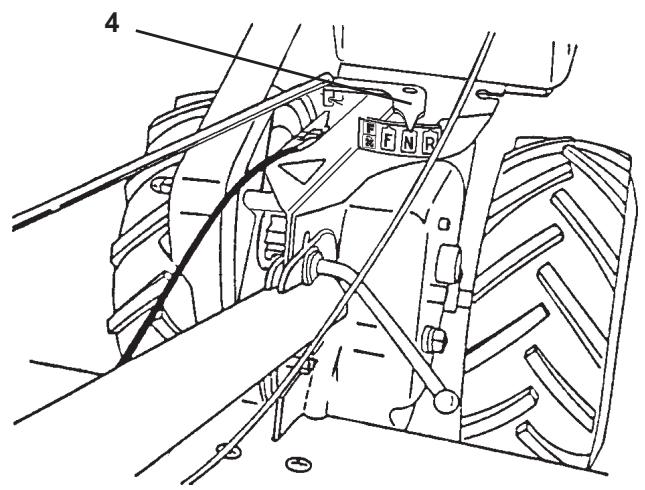

b. Placez l'indicateur du levier de changement de vitesses à "N" (position neutre) (fig. 7).
c. Placez la commande d'accelération (fig. 8) à la position rapide "FAST".
d. Placez la manette du starter en position de starter "CHOKE" (fig. 8).
e. Saisissez la poignée du démarreur (fig. 6) d'une main et le guidon de l'autre main. Tirez la corde lentement jusqu'à ce que le moteur attaigne le début du cycle de compression (arrivée à ce point la corde sera légériement plus résistante).
f. Tirez la corde d'un mouvement rapide complet et continu du bras. Gardez la poignée du démarreur bien en main et laissez la corde s'enrouler lentemnt. Ne laissez pas la poignée du démarreur se plaquer sur le démarreur.
g. Répétez les opérations e. et f. jusqu'à ce que le moteur démarre. Lorsqu'il démarre, placez la manette du starter du moteur à mi-course entre "CHOKE" et "RUN" pendant que le moteur se rechauffe (fig. 6).
h. Placez l'accélérateur (fig. 8) à mi-course entre rapide "FAST" et arrêt "STOP" pendant quelques minutes pour que le moteur se rechauffe.

ATTENTION!

Maintenez le levier de commande de l'entrainment en position « relachée » lors du démarrage du moteur (fig. 8).

NOTAI!

Pour tournier sans à-coups, un moteur neuf a besoin de 3 à 5 minutes de marche en plus du ralenti. Le ralenti est réglé pour être correct après cette période de mise en régime.

Mouvement des dents

a. Placez l'accélérateur à la vitesse désirée.
b. Pour lancer le mouvement de la fraiseuse, appuyez sur le levier de déblocage de l'entrainment et serrez le levier de commande de l'entrainment à la position « bloquée » (fig. 8).

ATTENTION!

Relâchéz toujours le levier de commande de l'entrainment avant de déplacer le levier de changement de vitesses à une autre position. Le relâchement du levier de commande de l'entrainment aura pour effet de désengageger le levier de dégagement de l'entrainment.

Figure 8

NL 1. Starthendel

1. Chokehendel
2. Bougiedraad en kap
3. Schakelhendel indicator
4. "Uitgeschakelde" stand rijhendel
5. "Ingeschakelde" stand rijhendel
6. "Ontgrendelde" stand rijhendel
7. "Vergrendelde" stand rijhendel
8. Gashendel
9. Handgreep

Figuur 6

Figuur 7

De motor starten

1. Protection Lateral
2. Écrou A
3. Écrou B
4. Levier de commande de l'entrainment
5. Levier de dégagement de l'entraînement
6. Guidon
7. Accelerateur
8. Poignée du démarreur

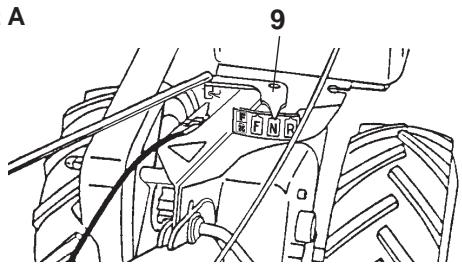

9. Indicateur dulevier de vitesse

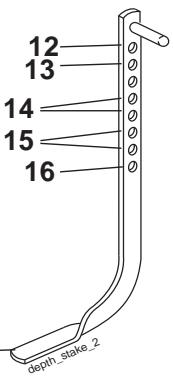

10. Barre de réglage en hauteur

11. Clavette de réglage en hauteur
12. Position de transport
13. Fraisage très léger
14. Fraisage léger
15. Fraisage très profond
16. Fraisage profund
17. Barre de réglage en hauteur
18. Position "relachée"
19. Position "bloquée"

Marche arrière

a. Relâchez le levier de commande de l'entrainement (fig. 9).
b. Placez l'accélérateur (fig. 9) à la vitesse réduite "SLOW"
c. Placez l'indicateur du levier de changement de vitesse (fig. 10, encart A) dans la position "R" (marche arrête).
d. Ne stationnéz pas juste derrière la fraiseuse.
e. Pour lancer le mouvement de la fraiseuse, appuyez sur le levier de déblocage de l'entrainment et serrez le levier de commande de l'entrainment (fig. 9). Les dents ne tourneront pas.

ATTENTION!

Ne reculez pas dans un obstacle solide tel qu'arbres, barrières, etc.

Arrêt des dents et du moteur

a. Vous arrêtez le mouvement de la fraiseuse et des dents en relâchant la barre de commande (fig. 9).
b. Placez l'indicateur du levier de changement de vitesses (fig. 10, encart A) à la position "N" (neutre).
c. Pour arrêté le moteur, placez l'accéléateur (fig. 9) à la position d'arrêt "STOP".

Pour tourner

a. Relâchez le levier de commande de l'entrainement (fig. 9).
b. Placez l'accélérateur (fig. 9) à vitesse réduite "SLOW".
c. Placez l'indicateur du levier de changement de vitesses (fig. 10, encart A) à la positon "F" (marche avant). Les dents ne tournent pas.
d. Levez le guidon pour relever les dents du sol (fig. 9).
e. Faites oscillator le guidon du côte opposé à celui où vous poulez tourner, en veillant bien à ce qu'il n'y ait pas de jambes ni de pieds à portée des dents.

Lorsque vous aurez terminé votre virage, abaissez le guidon. Placez l'indicateur du levier de vitesses à la position (2) (fraisage) et déplacez l'accéléateur à la vitesse désirée. Pour commencer le faisage, appuyez sur le levier de déblocage de l'entrainment et maintenez la barre de commande contre le guidon.

Protections laterales

Les protections laterales sont fendues sur leur face avant (fig. 9) pour pouvoir être relevées pour le fraisage profond et abaisées pour le fraisage léger et éviter d'enterrer les jeunes plantes d'être enterrées. Desserrez l'écrou A de la fente et l'écrou B. Déplacez la protection à la position désirée (des deux côts). Resserrez les écrous.

Transport

a. Abaissez la barre de régalge en hauteur à sa position la plus basse et insérez la clavette de la barre de réglage dans le trou le plus élevé.
b. Placez l'indicateur du levier de changement de vitesses (fig. 10, encart A) à la position "F" (marche avant) pour le transport.
c. Pour lancer le mouvement de la fraiseuse, appuyez sur le levier de déblocage de l'entrainment et serrez le levier de commande de l'entrainment (fig. 9). Les dents et les roues vont alors semettre à tourner.
d. Placez l'accélérateur (fig. 9) à la vitesse désirée.

Figure 11

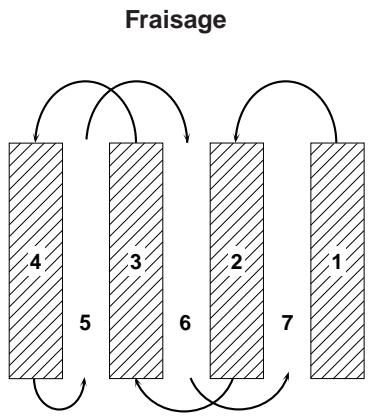

FR Fraisage

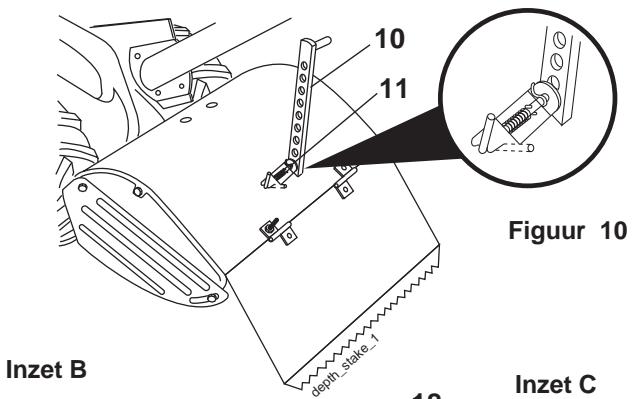

a. Desserrez la clavette de la barre de réglage en hauteur (fig. 10, encart C). Poussez la barre de réglage en hauteur vers le haut pour augmenter la profondeur de fraisage. Placez la clavette dans le trou de la barre de réglage en hauteur pour la bloquer. (fig. 10, encart C).
b. Placez l'indicateur du levier de changement de vitesses (fig. 10, encart A) à la position (23) (fraisage).
c. Pour lancer le mouvement de la fraiseuse, appuyez sur le levier de déblocage de l'entrainment et serrez le levier de commande de l'entrainment. Les dents et les roues vont alors semettre à tourner
d. Placez l'accéléateur (fig. 9) à la vitesse rapide "FAST" pour le fraisage profond. Pour le travail en cultivateur placez l'accéléateur à la vitesse désirée.

ATTENTION!

Relâchéz toujours le levier de commande de l'entrainment avant de déplacer le levier de changement de vitesses à une autre position. Le relâchément du levier de commande de l'entrainment aura pour effet de désengageger le levier de dégagement de l'entrainment.

Quelques conseils pour le faisage

Le fraisage consiste à bêcher, returner, et casser le sol tassé avant la plantation. Une terre légère et sans mottes favorise la pousse des racines. La meilleure profondeur de fraisage est de 10 à 15 cm environ.

L'etat du sol est important pour un fraisage correct. Les dents ne pénètrent pas facilement dans un sol sec et dur qui résiste et rend votre fraiseuse difficile à manoeuvrer. Les sols durs doivent être humidifiés avant le fraisage: par contre la terre extrémement humide s'agglutine pendant le fraisage. Attendez que le sol soit moins himide pour obtenir les autres résultats.

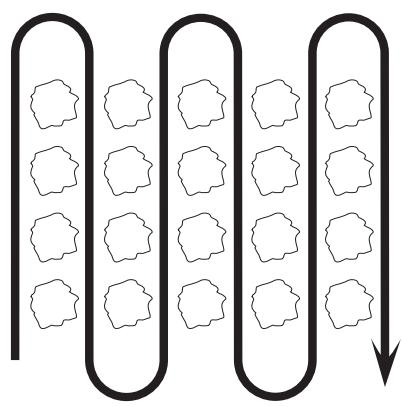

Pour facilitier l'opération de votre fraiseuse, laissez environ 20 cm de sol libre entre le premier et le second passage. Effectuez le troisième passage entre le premier et le deuxième (fig. 11).

Ne vous penchez pas sur le guidon. Le poids exercé sur les roues diminuè alors et cela réduit la force de traction. Pour traverser une zone difficile de gazon ou de sol dur, soulevez le guidon ou abaissez la barre de réglage en hauteur.

Figuur 9

Inzet A

Inzet B

Le travail en cultivateur consiste à détruire les mauvaises herbes entre les rangs pour les empêcher de priver les plantes d' éléments de nutrition et d'humidité. Laffective profondeur pour le travail en cultivateur est de 3 à 8 cm. Les protections laterales empêchent les petites plants d'être enterrées.

Pour l'opération en cultivateur, suivez les rangs à une vitesse qui permet auss dents de déraciner les mauvaises herbes et laïssé le sol remué, dans un état qui ne favorise pas la pousse des mauvaises herbes (fig. 12).

Figure 12

Wieden

(FR) Débranchez le cable de la bougie et son couvercle avant d'effectuer toute opération d'entretien (à l'exception de la mise au point du carburateur) pour prévenir tout démarrage accidentel du moteur.

Entretien du moteur

Voir le manuel.

Transmissoin

Une fois par saisson, lubrifiez le raccord deGRAISSÉ du côté droit de la boîte de vitesse avec 1 once de graissé de palier de roue.

Surfaces lisses

Enlevez les taches d'essence ou d'huile des surfaces polies et des roues de la fraiseuse. Protégéz les surfaces lisses avec une cire pour automobiles.

WAARSCHUWING!

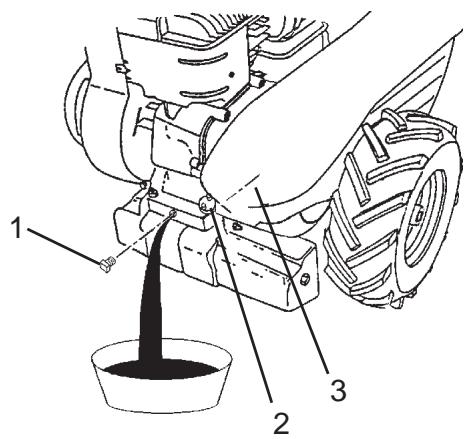

(FR) 1. Bouchon de vidange d'huile

1. Bouchon de remplissage d'hile
2. Jauge d'huile

NL 1. Olie-aftappug

1. Olie-vuldop
2. Oliepeil

Figure 13
Figuur 13

FR Rangement

Rangez votre fraiseuse au sec. Pour éviter les dépôts degomme dans le circuit d'essence il faut le vidanger si la machine ne doit pas être utilisée pendant 30 jours ou plus.

a. Videz le réserve d'essence, faites marcher le moteur jusqu'à ce que l'essence du carburateur soit consommée.
b. Pendant que le moteur est encore chaud, videz l'huile du moteur. Remplissiz-le avec de l'huile neue (fig. 13).
c. Retirez la bougie, versez environ 1.5 cl d'huile propre dans le cylindre. Tirez doucement la poignée du démarreur plusieurs fois pour répartir l'huile. Replacez la bougie.
d. Nettoyez toute la fraiseuse, en particulier les ailettes du cylindre, le carter du ventilateur et le filtre à air. Serrez tous les boulons et écrous.

Une essence stockée pendant plusieurs mois perd de sa volatilité (sa capacité à se consumer efficacement); c'est pourquoi il faut toujours utiliser l'essence de la saison.

A ATTENTION!

N'entreposez pas l'essence, ne la repandez pas, ne l'utilise pas à prosi mistake d'une flamme ou de jours, de fournaux ou de chauffe-eau qui utilisent une flamme témoin, ou de dispositifs qui produit des étincelles.

NL Opslaan

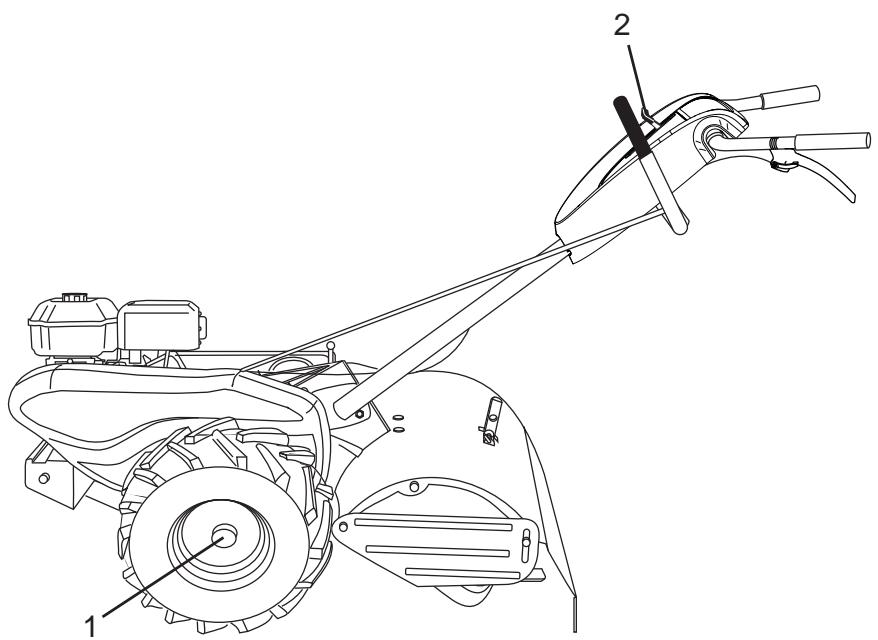

Points de friction à graisser

1. Roues
2. Accéléateur

Figure 14

Schema d'entretien

	Les deux premières heures	Avant chaque utilisation	Toutes les 5 heures	Toutes les 25 heures	Toutes les 50 heures
Vérifier le niveau d'huile		●	●
Changer l'huile	●			●
Points de friction à graisser			●
Pare-étincelles du pot d'échappement					●
Inspection du filtré à air		●
Purificateur d'air				●
Nettoyage des ailettes du cylindre				●
Remplacer les bougies					●

Smeerschema

Olie de draaipunter

1. Wielen
2. Gashendel

Figuur 14

Onderhoudsschema

5. Réparations et réglages 5. Herstellen en afstellen

Desserrez le levier de blocage du guidon (fig. 15). Le guidon peut être placé à des positons allant de la position "haute" à la position "basse" (fig. 15) Resserrez ensuite de levier de blocage du guidon.

REMARQUE!

Choisissez la hauteur de guidon qui vous convient et à vos conditions de fraisage. La hauteur du guidon change lorsque la:Fraisé travaille le sol.

A ATTENTION!

Arrêtez le moteur et enlevez le cable et le couvercle de la bougie (fig. 6) avant de nettoyer les dents à la main. Soyez prudent, les dents sont coupantes.

ATTENTION!

Placez des cales sous la transmission pour empêcher la fraiseuse de basculer.

Réglage de la courroie de transmission au sol

Il est recommandable que (la) (les) couroie(s) soient remplocaées par un centre des services à la clientèle qualifié.

NL Positie hendel

Maak de hendelvergrendelingarm los (fig. 15). De hendel kan in verschillende posities:tussen "hoge"en "lage" gezet worden (fig. 15). Vergrendel de hendelvergrendelingarm.

N.B!

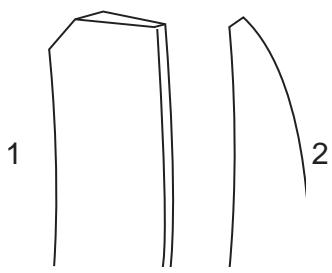

1. Dent usee
2. Tranchant
3. Pince en épingle à cheveux
4. Clavette de retenue

Figure 16
Figure 17

Figure 18

Remplacement de la couroie de transmission au sol

Il est recommendable que (la) (les) couroie(s) soient remplocaées par un centre des services à la clientèle qualifié.

Changement des dents

Une dent très usageée fait travailler votre fraizeuse plus peniblement et labourer moins profondement. Plus encore, des dents usées ne peuvent couper ni déchirer les matières organiques, ni les enterrer aussi profondement que de bonnes dents. A ce point d'usure (fig. 16), la dent doit être changée.

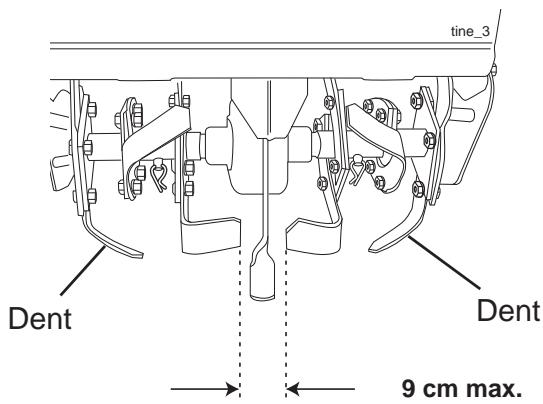

Pourmaintenir l'exvellentecapacite de fraisage de cette machineilfautcontrolerle coupant,l'usureetla courburedes dents,et en particulierdesdents les plus proches de la transmission (fig.17).Si I'ecartentrelesdentsdépasse9 cm, ilfautleschangerelesredressersinnécessaire.

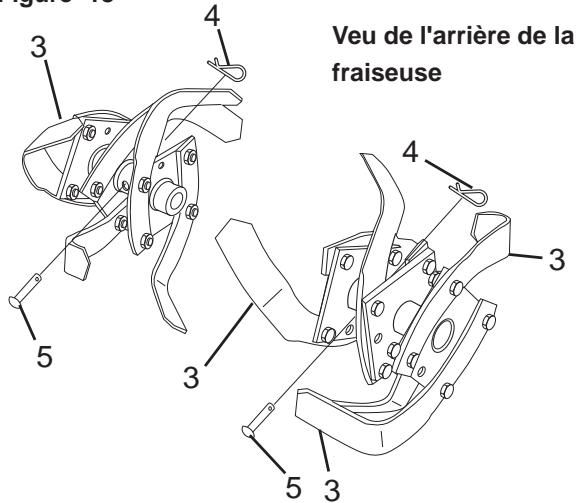

Les dents neuves sont mises en place comme indiqué à la (fig.18). Le tranchant des dents afflutes doit tourner vers l'arrière, vu du dessus (fig. 18).

ATTENTION!

Ne touchez pas au régulateur du moteur qui est préréglé en usine à la vitesse convenable.

Ne peut pas démarrer ou est difficile à démarrer

• Pas d'essence dans le réservoir
  Remplissez le réservoir d'essence
  L'accelerateur n'est pas dans laonne position Placez l'accelerateur en position rapide "FAST"
  Le starter du moteur n'est pas utilisé correctement, le moteur est noyé

Placez le starter à la position de marche "RUN" ou placez l'accelérer en position rapide "FAST" et tirez le démarreurs plusieurs fois pour éliminer le gaz.

• Réservoir d'essence obstrué
  Demontez-le et nettoyez-le
  Filtre à air sale
  Enlevez-le et nettoyez-le ou remplacez-le
  La bougie est encrassée ou la distance est incor-recte
  Nettoyez, réglez la distance ou remplacez
  Cable mal serre
  Verifiez le cable et la bougie
  Il y a de l'eau dans l'essence ou l'essence est trop vieille
  Vidangez le réservoir d'essence et le carburateur, utilisez de l'essence neue et remplacez la bougie
  Le carburateur est mal régle
  Faites les réglages nécessaires

Le moteur a des ratés ou manque de puissance

Le moteur est surcharge

Régléz le réglage en hauteur et les roues pour frais moins profond

• Réservoir d'essence obstrué

Demontez-le et nettoyez-le

• Purificateur d'air partiellement obstrué

Enlevez-le et nettoyez-le ou remplacez-le

Le carburateur est mal régle

Faites les réglages nécessaires

Filtre à air sale

Nettoyez le filtré à air

• Bougie encrassée, distance incorrecte ou de type imprepre

Remplacez la bougie et reglez la distance

• Compression défectueuse

Faites une révision complète du moteur

Huile dans l'essence

Videz l'essence et replisssez le réservoir et le carburateur.

Le moteur chauffe

Filtre à air sale

Nettoyez le filtré à air

Le niveau d'huile est bas ou l'huile est sale

Remplissez ou changez l'huile

Le moteur est sale

Nettoyez les ailettes du cylindre, le filtré à air, et la zone du pot d'échéppement.

Le pot d'échévement est partiellement obstrué

Démontez et nettoyez le pot d'échéppement

Le carburateur est mal régé

Faites les réglages nécessaires

La terre s'agglutine sur les dents

Le sol est trop humide

Attendez des conditions de sol plus favorables

START NIET OF START MOEILIJK

• Geen benzine in de brandstoftank

Type:	MRT6 Motoculteur
Propulsion:	Par friction des couteaux dans la terre. Embrayage et débrayage sur le mancheron 1 vitesse bers l'avant
Poids:	92 kg
Roues de transport (Roues d'appul):	Diamétr de 40 cm. Montées devant la régula- lateru de profondeur.
Largeur de travail:	Max. 43 cm.
Profondeur de travail:	15 cm maximum, profondeur mesurée dan le sol laboure.
Couteaux:	4 couteaux, diamètre de 30 cm.
Vitesse de rotation:	190 r.p.m.
Mancheron:	Réglable
Moteur:	4 temps, 1 cylindre: 3.89 KW, @ 3200 t/mn. Réglé sur 3200 t/mn.
Niveau de la pulsance du bruit:	97 dB(A)
Niveau sonore à hauteur d'oreille de l'utiliseur:	86 dB(A)
Vibration:	2.5 M/S²
Fabricant:	HOP Orangeburg USA
Examen du bruit avec raccord au DIN EN ISO 3744/95-11 sur terrain à 85% de vitesse max. du moteur avec l'opérateur en place.

TECHINISCHE DATEN
