Type de produit	Amplificateur audio pour malentendants
Marque	GEEMARC
Modèle	CLA-40
Alimentation	Pile 9V PP3 (non fournie)
Gain maximal	30 dB (volume) + 10 dB supplémentaire (bouton amplification)
Contrôle de tonalité	5 positions, réglage des graves/aigus par pas de 5 dB
Bouton d'amplification supplémentaire	+10 dB, coupe le microphone pour éviter le sifflement (CLA-40 seulement)
Indicateur de pile	LED s'allume à l'utilisation, s'éteint quand la pile est faible
Compatibilité téléphonique	Téléphones standards sans amplification ni réglage de tonalité, sans touches sur le combiné
Installation	Montage mural possible (gabarit fourni)
Garantie	1 an, pièces et main-d'œuvre
Service après-vente	Tél. [phone], site: www.geemarc.com
Normes	EN60950 (TNT-3), directive RTTE
Recyclage	Directive DEEE – ne pas jeter aux ordures ménagères
Accessoires fournis	Cordon de connexion téléphone, gabarit de montage mural
Entretien	Remplacer la pile de 9V lorsque la LED est faible ; déconnecter l'appareil avant remplacement

FOIRE AUX QUESTIONS - CLA-40 GEEMARC

Comment installer l’amplificateur CLA-40 sur mon téléphone ?

Déconnectez le combiné de la base. Branchez le petit cordon fourni entre la base et la prise (1) à l’arrière du CLA-40. Branchez le combiné sur la prise (2) à l’avant. Si la LED ne s’allume pas, vérifiez la pile.

Que faire si je n’entends pas la tonalité après installation ?

Utilisez le commutateur rotatif situé sous l’appareil. Tournez-le position par position jusqu’à obtenir la tonalité. Le réglage usine fonctionne souvent, mais l’adaptation peut nécessiter un autre réglage.

Comment régler le volume et la tonalité ?

Le volume se règle avec le curseur VOLUME (gain de 0 à 30 dB). La tonalité avec l’interrupteur TONE à 5 positions (réglage des graves/aigus par pas de 5 dB). Ajustez selon votre confort.

À quoi sert le commutateur rotatif sous l’appareil ?

Il adapte le câblage du CLA-40 à votre téléphone. Si vous n’avez pas de tonalité ou si le microphone ne fonctionne pas, changez la position jusqu’à obtenir un fonctionnement correct.

Comment remplacer la pile ?

Débranchez l’amplificateur du téléphone. Ouvrez le compartiment pile en appuyant sur l’ergot plastique. Remplacez la pile 9V PP3 en respectant la polarité. Refermez le couvercle.

Que faire si l’amplificateur siffle ?

Le sifflement est normal lorsque vous maintenez le bouton d’amplification (car le micro est coupé). Si le sifflement persiste en utilisation normale, réduisez le volume ou la tonalité, ou vérifiez les branchements.

Puis-je utiliser l’amplificateur avec un téléphone à touches sur le combiné ?

Non, le CLA-40 n’est compatible qu’avec les téléphones standards sans touches de numérotation sur le combiné. L’utilisation avec un combiné à touches peut endommager l’appareil.

Quelle est la durée de la garantie ?

La garantie est de 1 an pièces et main-d’œuvre, à compter de la date d’achat. Les dommages dus à la foudre, surtensions ou chocs ne sont pas couverts.

Comment recycler l’appareil en fin de vie ?

Ne jetez pas l’appareil aux ordures ménagères. Déposez-le dans un point de collecte DEEE ou rapportez-le à votre distributeur lors de l’achat d’un nouveau produit.

Que faire si l’amplificateur ne fonctionne toujours pas après vérification ?

Déconnectez l’amplificateur et rebranchez le combiné directement sur la base. Si le problème disparaît, l’amplificateur est peut-être défectueux ou incompatible. Contactez le service après-vente au 0328587599.

MODE D'EMPLOI CLA-40 GEEMARC

ATTENTION: CE PRODUIT EST DESTINE AUX PERSONNES AYANT DES PROBLEMES D'AUDITION. IL POSSEDE UN REGLAGE DE VOLUME ET DE TONALITE. A LA PREMIÈRE UTILISATION, ASSUREZ VOUS QUE LE BOUTON DE REGLAGE DU VOLUME SOIT POSITIONNE SUR LA POSITION VOLUME MINIMUM. LES PERSONNES MALENTENDALES POURRONT PAR LA SUITE AUGMENTER LE VOLUME POURS LA ADAPTER A LEUR AUDITION.

DESCRIPTION CLA-30/40 4

INSTALLATION 8

Contrôle du volume 9

Tone control 9

Contrôle du volume 13

Contrôle de la tonalité 13

Bouton d'amplification (CLA-40 seulement) 13

LED pile 13

PROBLEMES DE FONCTIONNEMENT 14

GARANTIE 15

GABARIT DE MONTAGE MURAL 16

TEL. SERVICE APRES VENTE :

0328587599

Pour tout renseignement technique ou toute autre commande, visitez notre site web sur www.geemarc.com

Parc de l'Etoile

2, rue Galilée

59760 Grande-Synthe

Description CLA-30/40

Compartiment batterie

Compartiment pile

BOTTOM Dessous

Trous de montage mural

12 Position rotary switch to match the connections in your handset Commutateur 12 positions pour adapter les connections du combiné

Description

( ) Prise de connexion d'entrée(1)

(*) Classified TNT-3 according to EN60950 standard. Classée TNT-3 selon la norme EN60950

Description

( ) Prise de connexion de sortie (2)

Classée TNT-3 selon la norme EN60950

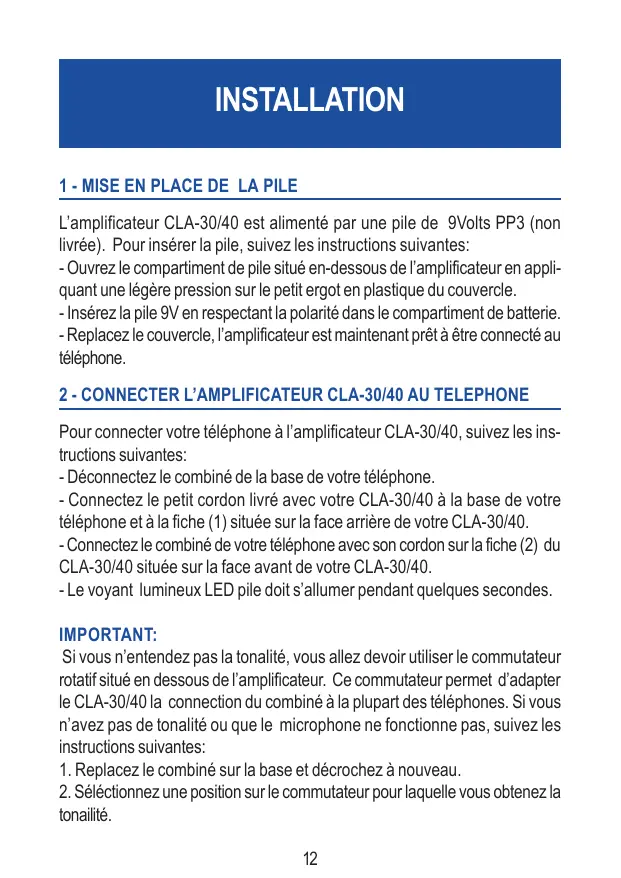

Installation

L'amplificateur CLA-30/40 est alimenté par une pile de 9 Volts PP3 (non livrée). Pour insérer la pile, suivez les instructions suivantes:

• Ouvrez le compartiment de pile situé en-dessous de l'amplificateur en appliquant une légère pression sur le petit ergot en plastique du couvercle.
• Insérez la pile 9V en respectant la polarité dans le compartiment de batterie.
• Replacez le couvercle, l'amplificateur est maintenant prêt à être connecté au téléphone.

2- Connecter l'amplificateur CLA-30/40 au telephone

Pour connecter votre téléphone à l'amplificateur CLA-3-0/40, suivez les instructions suivantes:

• Déconnectez le combiné de la base de votre téléphone.
• Connectez le petit cordon livré avec votre CLA-30/40 à la base de votre téléphone et à la fiche (1) située sur la face arrière de votre CLA-30/40.
• Connectez le combiné de votre téléphone avec son cordon sur la fiche (2) du CLA-30/40 située sur la face avant de votre CLA-30/40.
• Le voyant lumineux LED doit s'allumer pendant quelques secondes.

Important:

Si vous n'entendez pas la tonalité, vous allez devoir utiliser le commutateur rotatif situé en dessous de l'amplificateur. Ce commutateur permet d'adapter le CLA-30/40 la connection du combiné à la plupart des téléphones. Si vous n'avez pas de tonalité ou que le microphone ne fonctionne pas, suivez les instructions suivantes:

1. Replacez le combiné sur la base et décrochez à nouveau.
2. Sélectionnez une position sur le commutateur pour laquelle vous obtenez la tonalité.

Reglages

1. Pour tester si le microphone est correctement connecté, soufflez doucement dans le microphone de votre combiné, si vous entendez le soufflé dans l'écouteur libre CLA-30/40 est correctement réglé. Si vous n'entendez rien dans l'écouteur, répétez les étapes 2. et 3. jusqu'à obtaining le fonctionnement correct de l'écouteur et du microphone.

Note 1: Le commutateur rotatif est régle en usine pour optimiser le câblage des connections du combiné, essayez cette position avant de sélectionner une autre position.

Note 2: Le commutateur rotatif est assez dur pour éviter les erreurs de manipulation ou changement accidentel du réglage.

Note 3: Le CLA-30/40 ne peut pas être utilisé avec un téléphone, les touches de numérotation sur le combiné.

Le CLA-30/40 est maintenant prêt à être utilisé.

3 - Controle du volume

Veuillez régler le volume en utilisant le bouton à glissière "VOLUME" situé sur le dessus de l'amplificateur. Le volume peut être réglé de 0 à 30 dB par rapport au volume de réception standard de votre téléphone sans amplificateur.

4 - Controle de la tonalite

Vous pouvez régler la tonalité de réception en utilisant l'interrupteur 5 positions "TONE" situé sur le dessus de l'amplificateur. La tonalité peut être ajustée par pas de 5 dB par rapport au point milieu 0 dB dans les graves et les aigus afin d'obtenir l'écoute désirée correspondant à vos souhaits.

5 - Bouton d'amplification (CLA-40 seulement)

Vous pouvez augmenter la réception de 10 dB supplémentaires en maintenant appuyé le bouton d'amplification. Lors de l'appui sur ce bouton, le microphone

Problemes defonctionnement

est coupé afin d'éviter des problèmes de sifflement. Pour parler, relâchez simplement le bouton pour que vous correspondant vous entende.

5-Indicateur de PILE

L'indicateur de pile doit s'allumer chaque fois que vous utilisez cette CLA-30/40. Si la luminosité de la LED commence à diminuer ou qu'elle ne brille pas lorsque vous utilisez cette CLA-30/40, la pile doit être remplacée afin de garantir une qualité de son et performances optimales.

IMPORTANT: Débranche toujours votre amplificateur CLA-30/40 avant de remplacer la pile.

Problemes de fonctionnement

• Vérifiez toutes les connections de l'amplificateur et du téléphone (cordon de ligne, connection combiné...).
• Essayez d'autres positions sur le commutateur rotatif.
• Vérifiez que la batterie est correctement insérée et que la polarité est correcte ou que la pile n'est pas vide.

Cependant, si le problème persiste lorsque vous utilisez l'amplificateur, suivez les instructions suivantes:

• Déconnectez l'amplificateur de votre téléphone.
• Reconnectez le combiné de votre téléphone sur sa base.
• Si le problème disparaît, votre amplificateur est peut-être en panne ou bien le câblage de votre combiné de téléphone n'est pas compatible avec le CLA-30/40. Appelez notre service après-vente pour nous en informer.

Si le problème persiste lorsque vous déconnectez l'amplificateur, cela doit provenir de votre téléphone. Dans ce cas, contactez votre fournisseur d'accès téléphonique pour exposer le problème ou faire réparer votre téléphone dans un centre agréé.

Garantie

IMPORTANT : Le CLA-30/40 ne peut pas être utilisé avec un téléphone comportant les touches de numérotation sur le combiné. Le CLA-30/40 ne peut être utilisé qu'avec des téléphones standards ne possédant pas d'amplification et de réglage de tonalité.

Garantie

Cet appareil est garanti 1 an pièces et main-d'œuvre. La date d'achat figurant sur le ticket de caisse fera foi. Cette garantie s'exerce sous réserve d'une utilisation normale de l'appareil. Les dommages occasionnés par les surtensions électriques, la foudre ou par un choc sur l'appareil ne peuvent en aucun cas être couverts par la garantie. En cas de problème fonctionnel et avant de nous retourner votre appareil, contactez notre service après-vente de 8h30 à 12h30 et de 14h00 à 17h00 du Lundi au Jeudi et de 8h30 à 12h30 et de 14h00 à 16h30 le Vendredi.

Ce produit respecte les exigences de compatibilité électromagnétique et de sécurité électrique demandées par la directive européenne RTTE.

Raccordement téléphonique : les tensions présentes sur ce réseau sont classées TRT-3 (Tension de Réseau de Télécommunication) au sens de la norme EN60950.

Recommandations pour le recyclage : la directive DEEE (Déchet d'Equipement Electrique et Electronique) a été mise en place dans le but d'assurer la collecte sélective en vue de la valorisation, réutilisation ou recyclage des produits en fin de vie.

Lorsque votre produit ne fonctionne plus, ne le jeter pas dans votre poubelle ménagère.

Suivez l'une des procédures décrites ci-dessous:

• Déposez les piles et votre ancien appareil dans un lieu de collecte approprié.
• Ou rapportez votre ancien appareil chez le distributeur qui vous vendra le nouveau. Il devra l'accepter.

Ainsi, si vous respectez ces instructions, vous faites un geste pour l'environnement et vous contribuez à la préservation des ressources naturelles et à la protection de la santé humaine.

Parc de l'Etoile

2, rue Galilée

59760 Grande-Synthe

TEL. SERVICE APRES VENTE : 0328587599

UGCLA-30/40 ED06

Utilisez ce gabarit pour marquer la position des trous sur votre mur si vous désirez monter votre téléphone en position murale.

SCREW HOLE CENTRES

ENTRAXDE PERCAGE
