• Supporte les processeurs Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® de 3ème génération pour socket LGA 1155.

Jeux de puces

Puce Intel® Z77 (Z77A-G41) - Puce Intel® H77 (ZH77A-G41) - Puce Intel® B75 (B75A-G41)

• Supporte Intel® SBA par Intel® B75

Mémoire supportée

4 x DDR3 DIMM supportant jusqu'à 32 Go.

• 66(OC)/ 2133(OC)/ 2200/ 2400/ 2667/ 2800 MHz (OC, 22nm CPU exigé) (Z77A-G41)
• Supporte pour DDR3-1066/1333/1600/1800/2000/2200/2400 H77A-G41, B75A-G41)

Supporte le LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E

Audio

• Codec audio HD intégré Realtek® ALC887 8 canaux avec détection de prise. Conforme aux spécifications Azalia 1.0.

SATA

SATA 6Gb/s

• 2x ports SATA 6Gb/s (SATA1~2) par Intel® Z77/H77 (Z77A-G41/ZH77A-G41)
• 1x port SATA 6Gb/s (SATA1) par Intel® B75 (B75A-G41)

SATA 3Gb/s

• 4x ports SATA 3Gb/s (SATA3~6) par Intel® Z77/H77 (Z77A-G41/ZH77A-G41)
• 5x ports SATA 3Gb/s (SATA2~6) par Intel® B75 (B75A-G41)

RAID (Z77A-G41 / ZH77A-G41)

Les ports SATA1 à SATA6 prennent en charge la technologie Intel® Rapid Storage Technology (AHCI/ RAID 0/1/5/10).

USB 3.0

2 ports USB 3.0 sur le panneau arrière pris en charge par le chipset Intel® Z77/H77/B75. 1 connecteur USB 3.0 interne pris en charge par le chipset Intel® Z77/H77/B75.

Multi-GPU

Supporte la technologie AMD® CrossFire™ Technology.

Connecteurs

Panneau arrière

• 1x port souris PS/2
• 1x port clavier PS/2
• 4x ports USB 2.0
• 2x ports USB 3.0
• 1x port LAN
• 1x port HDMI 1920x1200 @ 60 Hz
• 1x port VGA 2048x1536 @ 75 Hz
• 3x ports audio***

(**Cette carte mère supporte la fonction double-écran via ses deux ports graphiques de sortie intégrés).

(***Pour atteindre l'effet de son 8 canaux, les 7ème et 8ème canaux doivent être sortis du panneau avant.)

Connecteurs intégrés

• 2x connecteurs USB 2.0
• 1x connecteur USB 3.0
• 1x connecteur de Module TPM
• 1x connecteur de port Série
• 1x connecteur de port parallèle
• 1x connecteur audio avant
• 1x connecteur d'intrusion du châssis
• 1x connecteur de panneau MultiConnect (en option)
• 1x connecteur Voice Genie (en option)

Emplacements

• 1x emplacement PCIe 3.0 x16, PCI_E2 3.0 x16
• 1x emplacement PCIe 2.0 x16, PCI_E4 2.0 x4. 2x emplacements PCIe 2.0 x1. 2x emplacements PCI.

Dimension

ATX (30,5 cm x 21,6 cm)

Trous taraudés de montage

6 trous de montage

Pour plus d'informations sur le CPU, veuillez visiter

Pour plus d'informations sur les composants compatibles, veuillez visiter

http://www.msi.com/service/test-report

Si vous désirez acheter des accessoires et avez besoin des numéros de pièces, vous pouvez les rechercher sur notre site web et trouver les détails à l'adresse ci-dessous.

http://www.msi.com/index.php

Guide rapide des connecteurs

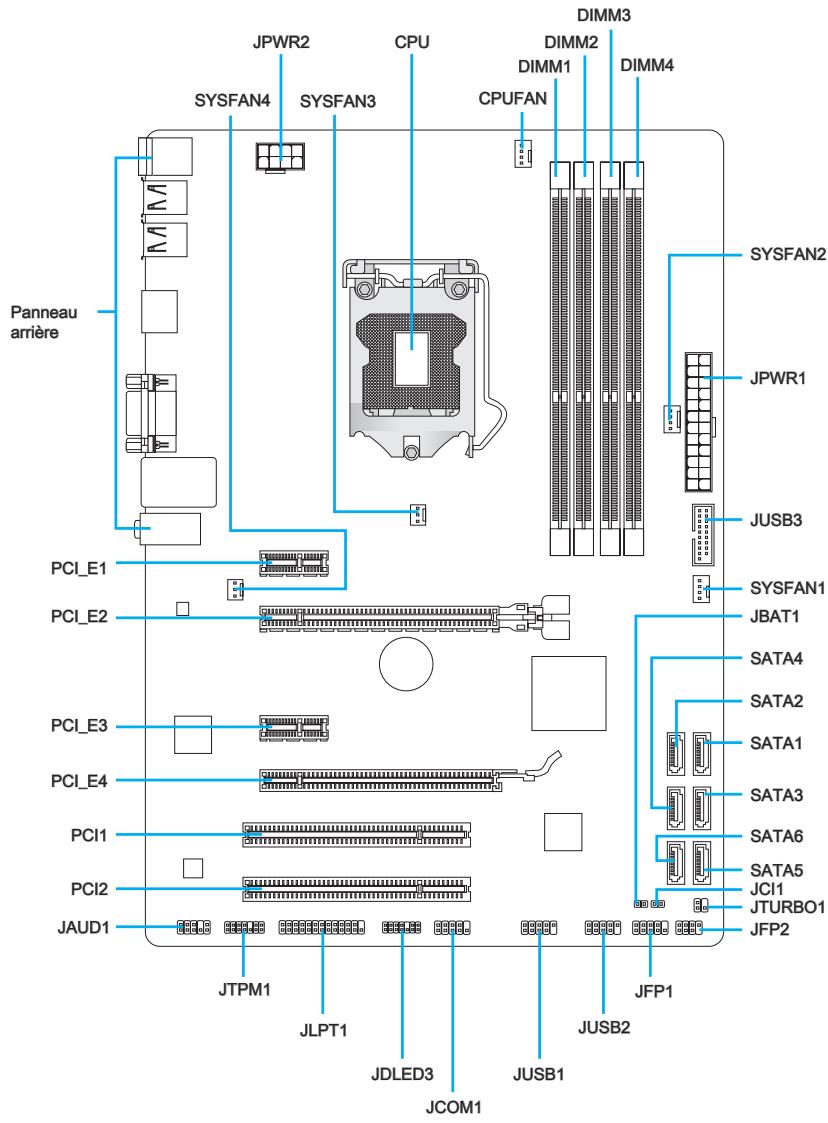

Guide de référence des connecteurs

Noms de ports	Types des ports	Page
Panneau arrière	Ports I/O	Fr-6
CPU	LGA 1155 CPU Socket	Fr-9
CPUFAN,SYSFAN1~4	Connecteurs d'alimentation de ventilateurs	Fr-19
DIMM1~4	Emplacements de mémoire DDR3	Fr-14
JAUD1	Connecteur audio avant	Fr-23
JBAT1	Cavalier d'effacement CMOS	Fr-26
JCI1	Connecteur Châssis Intrusion	Fr-22
JCOM1	Connecteur de port Sérique	Fr-24
JDLED3	Connecteur Voice Genie	Fr-25
JFP1, JFP2	Connecteurs panneau avant	Fr-20
JLPT1	Connecteur de port Parallèle	Fr-24
JPWR1	Connecteur d'alimentation ATX 24-pin	Fr-13
JPWR2	Connecteur d'alimentation ATX 8-pin	Fr-13
JTPM1	Connecteur de Module TPM	Fr-23
JTURBO1	Connecteur de panneau MultiConnect	Fr-25

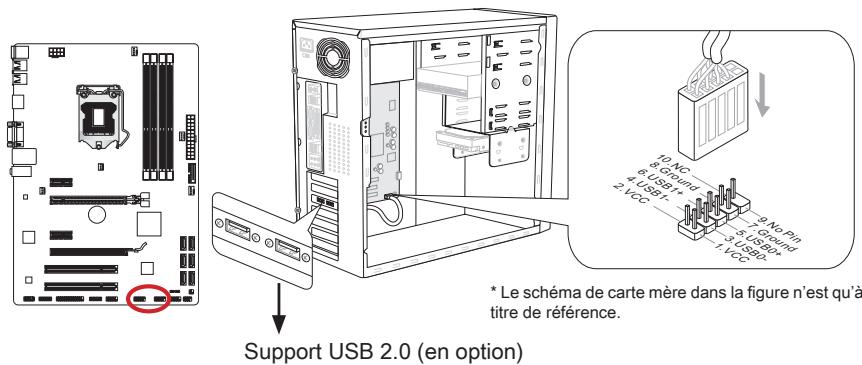

JUSB1~2	Connecteurs d'extension USB 2.0	Fr-22
JUSB3	Connecteur d'extension USB 3.0	Fr-21
PCI1~2	Emplacements d'extension PCI	Fr-17
PCI_E2, PCI_E4	Emplacements d'extension PCIe x16	Fr-16
PCI_E1, PCI_E3	Emplacements d'extension PCIe x1	Fr-16
SATA1	Connecteur SATA 6Gb/s	Fr-18
SATA2	Connecteur SATA 6Gb/s ou 3Gb/s	Fr-18
SATA3~6	Connecteurs SATA 3Gb/s	Fr-18

Souris/clavier

Connecteur souris/clavier DIN de type PS/2® pour une souris ou un clavier PS/2®.

Port USB 2.0

Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la souris, ou d'autres périphériques compatibles USB 2.0.

Port USB 3.0

Le port USB 3.0 est rétrocompatible avec les périphériques USB 2.0. Il supporte un taux de transfert allant jusqu'à 5 Gbit/s (Super-Vitesse).

Important

Si vous voulez installer un périphérique USB 3.0, il faut utiliser un câble USB 3.0 pour le connecter au port USB 3.0.

Port HDMI

Le High-Definition Multimedia Interface (HDMI) est une interface audio/vidéo tout numérique, capable de transmettre des flux non compressés. HDMI supporte tous les formats vidéo, y compris standard, amélioré ou haute définition, ainsi que l'audio numérique multicanal, le tout sur un seul câble.

Port VGA

Le connecteur femelle DB-15 broches est fourni pour un moniteur.

Important

Cette carte mère supporte la fonction double-écran par deux ports graphiques de sortie intégrés.

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network).

LED	Couleur	LED d'etat	Condition
Gauche	Jaune	Eteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (Stable)	La connexion au réseau LAN est établie.
		Allumée (Clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Eteinte	Un débit de 10 Mbits/sec est sélectionné
		Allumée	Un débit de 100 Mbits/sec est sélectionné
	Orange	Allumée	Un débit de 1000 Mbits/sec est sélectionné

Ports audio

Ces connecteurs audio sont destinés aux périphériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.

Bleu - Ligne in : sert à connecter les périphériques de sortie audio externe. Vert - Ligne out : est utilisé pour un haut-parleur ou un casque. Rose - Mic : est utilisé pour un microphone.

Important

Pour atteindre l'effet de son 8 canaux, les 7ème et 8ème canaux doivent être sortis du panneau avant.

Introduction du LGA 1155 CPU

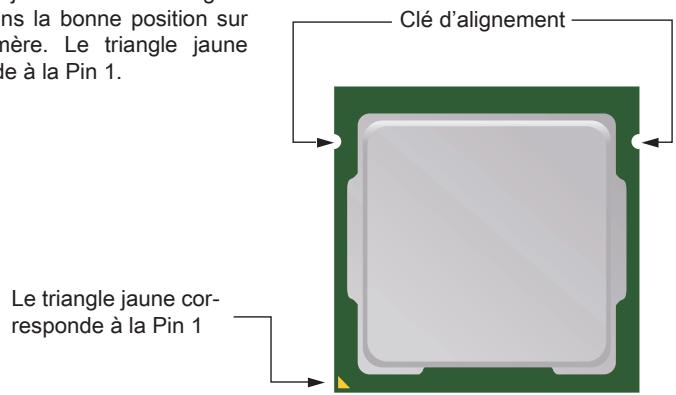

À la surface du LGA 1155 CPU, vous noterez quatre clés d'alignement et un triangle jaune servant à aligner le CPU dans la bonne position sur la carte mère. Le triangle jaune correspond à la Pin 1.

Surchauffe

La surchauffe endommage sérieusement le processeur et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâte thermique (ou film thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Remplacement du processeur

Lorsque vous remplacez le processeur, commencez toujours par couper l'alimentation électrique du boîtier ou par débrancher le cordon d'alimentation de la prise pour garantir la sécurité du processeur.

Overclocking

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales lors d'overclocking. Toutefois, l'utilisation au-delà des spécifications constructeur n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.

Installation du CPU et de son ventilateur

Lorsque vous installez le CPU, assurez-vous qu'il est équipé d'un ventilateur, nécessaire pour éviter la surchauffe et maintenir la stabilité. Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une installation incorrecte peut endommager votre CPU et la carte mère.

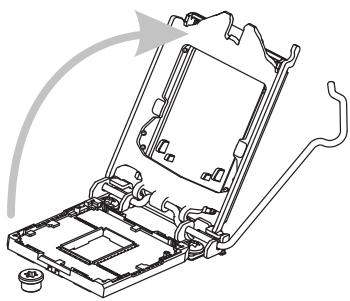

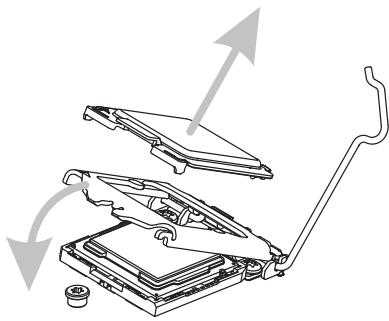

1. Déverrouillez et levez le levier jusqu'à la position complètement ouverte.

1. Alignez le CPU sur le socket CPU. Assurez-vous de tenir le CPU par la base avec les contacts métalliques vers le bas. La clé d'alignement du CPU s'aligne sur les bords du socket pour garantir une bonne correspondance.

1. La plaque se lève automatiquement lorsque le levier est levé à la position complètement ouverte. Ne touchez à aucune broche du socket CPU.

1. Fermez la plaque et enlevez le couvercle plastique de protection.

1. Inspectez le CPU pour vérifier qu'il est bien posé dans le socket. Appuyez sur le levier et verrouillez-le sous l'onglet de rétention.

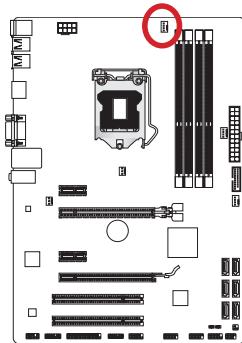

1. Localisez le connecteur de ventilateur du CPU sur la carte mère.

1. Régulièrement, étendez une couche fine d'enduit thermique (ou une bande thermique) sur le haut du CPU, pour améliorer la dissipation de la chaleur et protéger le CPU de la surchauffe.

1. Placez le ventilateur sur la carte mère avec les fils orientés vers le connecteur et les crochets alignés avec les trous prévus sur la carte mère.

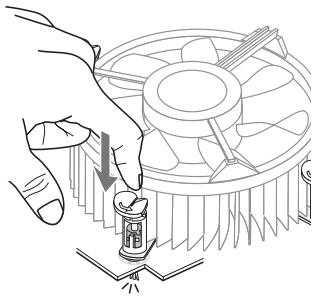

1. Poussez le ventilateur jusqu'à ce que les quatre pinces soient bien enclavées dans les Appuyez sur les quatre crochets pour fixer le ventilateur. Vous entendrez un clic de chaque crochet mis en position.

1. Finalement, attachez le câble du ventilateur du CPU au connecteur du ventilateur du CPU sur la carte mère.

Important

• Ne touchez pas les broches du socket CPU.
• Vérifiez que le ventilateur du CPU est bien attaché sur le CPU avant de démarrer votre système.
• Quand le CPU n'est pas installé, protégez toujours les broches du socket CPU avec le couvercle plastique couvrant le socket.
• Veuillez vous-reférer à la documentation du ventilateur de CPU pour plus de détails sur l'installation du ventilateur de CPU.
• Inspectez la carte mère pour vous assurer que le ventilateur es

Trous taraudés de montage

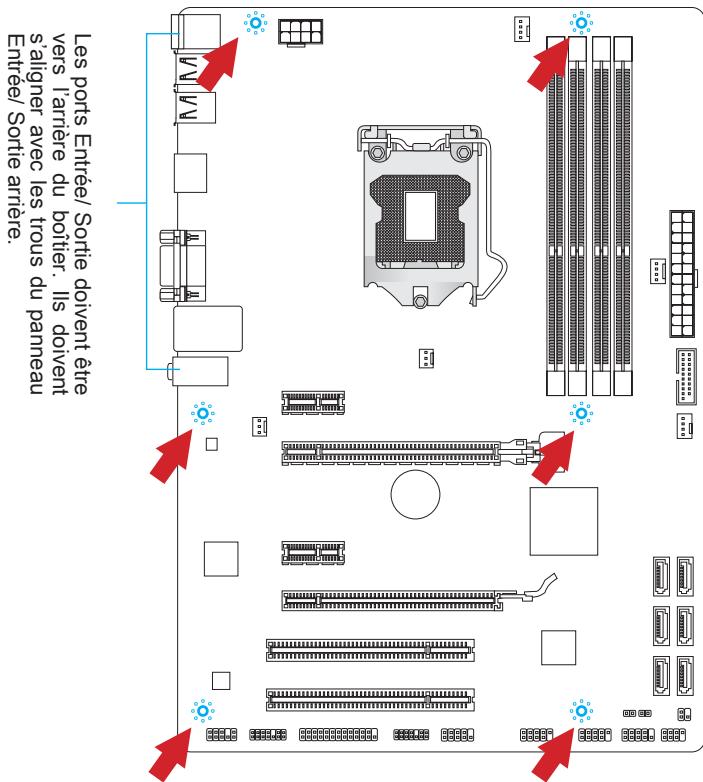

Avant d'installer votre carte mère, il faut d'abord installer les socles de montage nécessaires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné d'un panneau Entrée/Sortie arrière, veuillez utiliser celui-ci plutôt que celui qui est fourni par défaut dans la boîte de la carte mère. Le panneau Entrée/Sortie arrière doit se fixer facilement dans le boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'informations, veuillez vous référer au manuel de votre boîtier d'ordinateur.

Important

• Installez la carte mère sur une surface plate et propre.
• Pour prévenir tout dommage à la carte mère, veillez à n'avoir aucun contact entre la carte mère et le boîtier de l'ordinateur hormis les socles de montage.
• Veuillez vous assurer qu'il n'y a pas de composant en métal sur la carte ou dans le boîtier de l'ordinateur qui pourrait entraîner un court-circuit de la carte mère.

Connecteurs d'alimentation

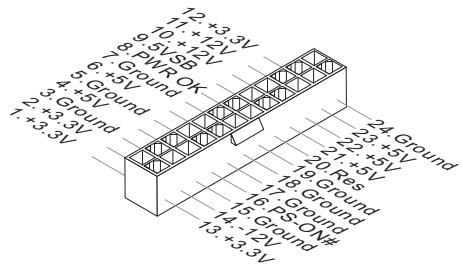

Ce connecteur vous permet de relier une alimentation ATX 24-pin. Pour cela, alignez le câble d'alimentation avec le connecteur et appuyez fermement pour l'enficher. Si l'opération est correctement effectuée, la pince du câble d'alimentation doit s'accrocher sur le connecteur de la carte mère.

JPWR2 : Connecteur d'alimentation ATX 8 broches

Ce connecteur fournit l'alimentation de 12 V au CPU.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin de garantir une opération stable de la carte mère.

Mémoire

Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report

DDR3

240-pin, 1.5V

Règle de population en mode double-canal

En mode double-canal, les modules de mémoire peuvent transmettre et recevoir simultanément deux lignes de données. L'activation du mode double-canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles .

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les DDR2. Vous devez toujours DDR3 dans les emplacements DIMM DDR3.
• Pour garantir la stabilité du système, assurez-vous d' du même type et de la même densité en mode de double-canal.
• En raison de l'allocation des ressources du chipset, le système ne détectera que jusqu'à 31+ Go (et non 32 Go pleins) lorsque tous les emplacements DIMM sont équipés de modules de mémoire de 8 Go.

Installation des modules de mémoire

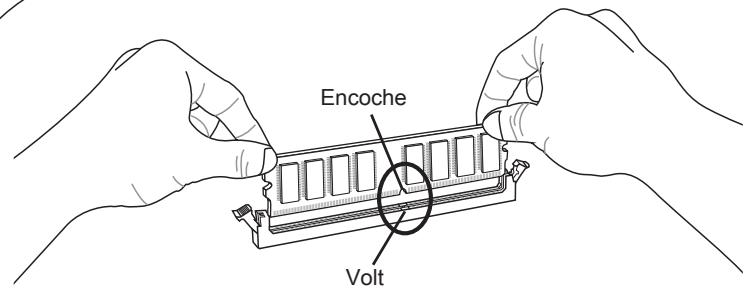

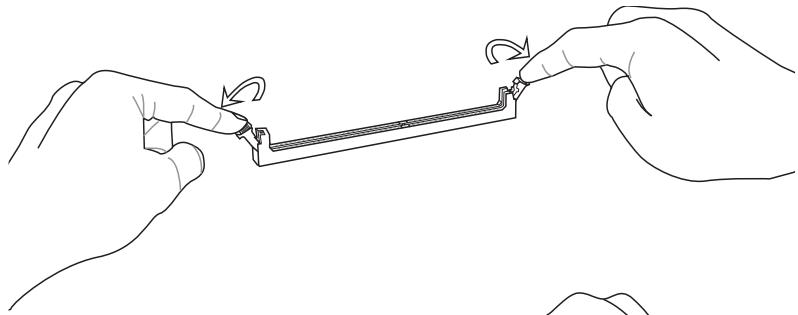

1. Déverrouillez l'emplacement DIMM en repoussant les pinces de montage sur les côtés. Insérez verticalement le module de mémoire module de mémoire possède une seule encoche en son centre sur le bas et ne s'adaptera que s'il est orienté de la manière convenable dans l'emplacement DIMM.

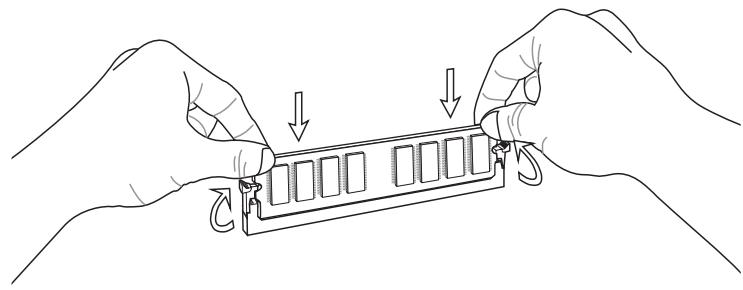

2. Poussez le module de mémoire profondément s pinces plastiques de chaque côté de l'emplacement DIMM se ferment automatiquement lorsque le module de mémoire est correctement posé et vous entendrez un clic.
3. Vérifiez manuellement si le module de mémoire a été verrouillé en place par les pinces de l'emplacement DIMM sur les côtés.

Emplacements d'extension

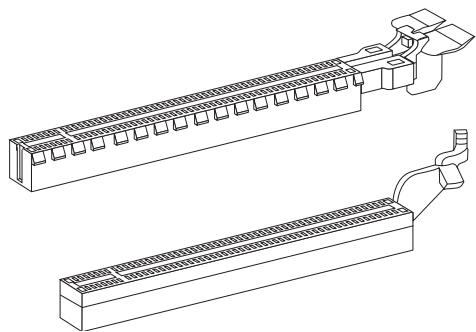

Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.

L'emplacement PCIe supporte les cartes d'extension de type interface PCIe.

Emplacement PCIe 3.0 x16

Emplacement PCIe 2.0 x16

Emplacement PCIe 2.0 x1

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications du PCI.

Emplacement 32-bit PCI

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour effectuer les configurations nécessaires du matériel ou du logiciel ajouté.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les ordres des IRQ PCI sont des lignes matérielles sur lesquelles les périphériques peuvent émettre des signaux d'interruption vers le processeur. Les pins d'IRQ PCI sont typiquement connectés aux pins du bus PCI comme suit :

	Ordre1	Ordre2	Ordre3	Ordre4
PCI Emplacement1	INT A#	INT B#	INT C#	INT D#
PCI Emplacement2	INT B#	INT C#	INT D#	INT A#

Connecteur SATA 1 à 6

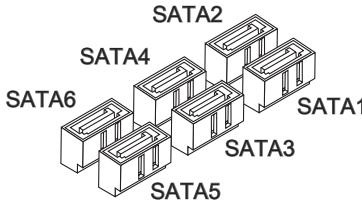

Ce connecteur est un port d'interface SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), des lecteurs à état solide (SSD) et des lecteurs optiques (CD/DVD/Blu-Ray).

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

SATA1 (6 Gb/s, par Intel® Z77/H77/B75)

SATA2 (6 Gb/s, par Intel® Z77/H77)

(3 Gb/s, par Intel® B75)

SATA3~6 (3 Gb/s, par Intel® Z77/H77/B75)

Important

• De nombreux périphériques SATA ont besoin d'un câble d'alimentation. Ce type de périphériques comprend les disques durs (HDD), les lecteurs à état solide (SSD), et les périphériques optiques (CD / DVD / Blu-Ray). Veuillez vous référer au manuel des périphériques pour plus d'informations.
• Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périphériques SATA, tels que les HDD, SSD, et lecteurs optiques, avec des vis aux fixations adéquates. Référez-vous au manuel de votre boîtier ou de votre périphérique SATA pour plus d'instructions d'installation.
• Veuillez ne pas plier le câble SATA. Autrement, cela pourrait entraîner une perte de données pendant la transmission.
• Les câbles SATA ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

CPUFAN, SYSFAN1~4 : Connecteur d'alimentation du ventilateur

Les connecteurs supportent les ventilateurs de type +12V. Si la carte mère est équipée d'un moniteur du matériel de système intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.

SYSFAN3 / SYSFAN4

Important

• Veuillez vous référer au site officiel de votre processeur ou consulter votre vendeur pour connaître les ventilateurs de refroidissement de CPU recommandés.
• Le connecteur CPU_FAN supporte le contrôle Smart Fan avec mode linéaire. Vous pouvez installer l'utilitaire Control Center II qui contrôle automatiquement la vitesse du ventilateur selon la température actuelle du CPU et du système.
• S'il n'y a pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, des adaptateurs sont disponibles pour connecter directement un ventilateur à l'alimentation du boîtier.
• Avant le premier démarrage, assurez-vous qu'aucun câble n'endommage les pales des ventilateurs.

JFP1, JFP2 : Connecteur panneau avant

Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®. Lors de l'installation des connecteurs du panneau avant, veuillez utiliser les mConnectors attachés afin de vous simplifier l'installation. Connectez tous les fils du boîtier aux mConnectors et puis connectez les mConnectors à la carte mère.

Important

• Sur les branchements du boîtier, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication des connecteurs pour déterminer la bonne orientation et position des connecteurs.
• La majorité des connecteurs sur le panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.

JUSB3 : Connecteurs d'extension USB 3.0

Le port USB 3.0 est rétrocompatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Support USB 3.0 (en option)

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Important

• Notez que les pins de VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
• Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser un câble USB 3.0.

JUSB1~2 : Connecteurs d'extension USB 2.0

Ce connecteur est destiné à connecter les périphériques USB haute vitesse tels que les lecteurs de disques durs (HDD) USB, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Important

Notez que les broches VCC et GND doivent être branchées correctement afin d'éviter tout dommage.

JCI1 : connecteur châssis intrusion

Ce connecteur est connecté à un câble châssis intrusion switch. Si le châssis est ouvert, le switch en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

Jaud1 : connecteur audio panneau avant

Ce connecteur vous permet de connecter un périphérique audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/Sortie du panneau avant Intel®.

JTPM1 : connecteur de module TPM

Ce connecteur permet de relier un module TPM (Trusted Platform Module) en option. Veuillez vous référer au manuel du module TPM pour plus de détails.

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

JCOM1 : connecteur de port série

Le port serial est un port de communication haute vitesse de type 16550A, qui envoie et reçoit 16 bytes de FIFOs. Vous pouvez y attacher un périphérique série.

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

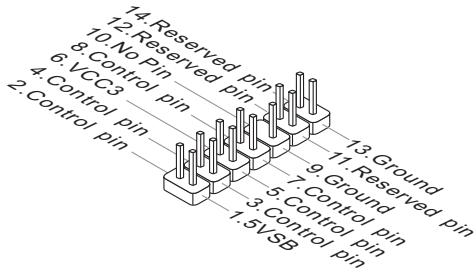

JDLED3 : Connecteur Voice Genie (en option)

Ce connecteur sert à relier le module Voice Genie de contrôle vocal (en option). Veuillez vous référer au guide d'utilisation pour plus de détails.

Turbo1 : Connecteur de panneau MultiConnect (en option)

Ce connecteur sert à connecter un panneau avant en option pour le contrôle OC Genie et des fonctions supplémentaires. Veuillez vous référer au guide d'utilisation pour plus de détails.

JBAT1 : Cavalier d'effacement CMOS

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer le CMOS RAM.

Conserver les données

Effacer les données

Important

Vous pouvez effacer le CMOS RAM en raccourcissant ce cavalier quand le système est éteint. Ensuite, ouvrez le cavalier. Évitez d'effacer le CMOS pendant que le système est allumé ; cela endommagerait la carte mère.

Réglage BIOS

CLICK BIOS II est développé par MSI et fournit une interface graphique utilisateur pour régler les paramètres du BIOS à l'aide de la souris et du clavier.

Avec CLICK BIOS II, vous pouvez modifier les réglages du BIOS, surveiller la température du CPU, définir la priorité des périphériques de démarrage et voir les informations du système telles que le nom du CPU, la capacité de la DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramétrage pour les sauvegarder et les partager avec vos amis. Avec une connexion Internet, vous pouvez surfer sur Internet, envoyer des mails et utiliser Live Update pour la mise à jour de votre système.

Entrée

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le menu de Réglage.

Appuyez DEL pour entrer dans le Menu Réglages, F11 pour entrer dans le Menu Démarrage

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches Ctrl, Alt et Suppr.

Important

Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci-dessous peut donc être légèrement différente et ne doit être considérée que comme une référence.

Vue d'ensemble

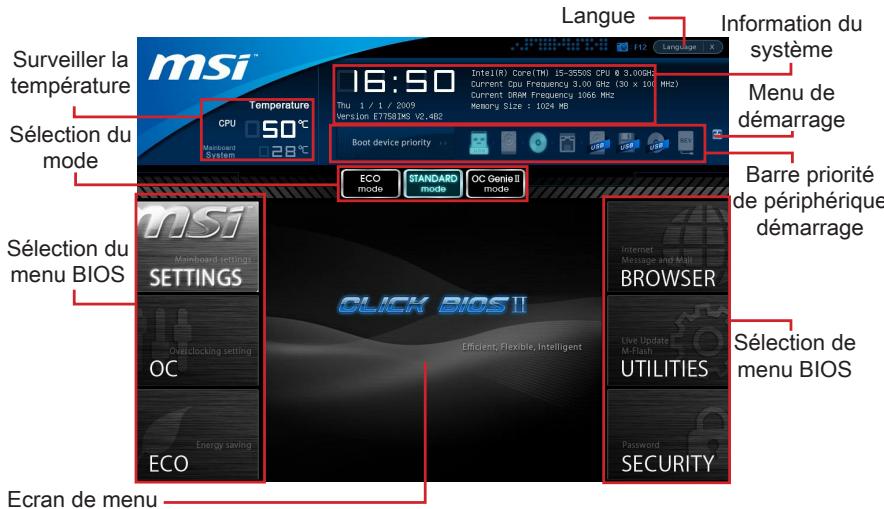

Entrez dans CLICK BIOS II, l'écran suivant apparaît.

Important

Les photos dans ce guide ne sont qu'à titre de référence et peuvent varier selon le modèle que vous achetez. Veuillez vous référer à l'écran actuel de votre système pour les informations détaillées.

Surveiller la température. Cette partie montre la température du processeur et de la carte mère. Informations du système.

Cette partie montre l'heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS.

Sélection du menu BIOS

Ces blocs servent à CHOISIR les menus BIOS. Les options suivantes sont disponibles :

• SETTINGS - Utilisez ce menu pour spécifier vos réglages des fonctions de la puce et des périphériques de démarrage.
• OC - Ce menu permet l'ajustement des fréquences et des tensions. L'augmentation de la fréquence permettra de meilleures performances, néanmoins une haute fréquence produit plus de chaleur et pourrait entraîner une instabilité. Nous déconseillons aux utilisateurs non-initiés d'overclocker. ECO - Ce menu est relié aux réglages d'économie d'énergie. BROWSER - Cette fonction sert à entrer dans le navigateur MSI Winki.
• UTILITIES - Ce menu contient les utilitaires pour la sauvegarde et la mise à jour.

SECURITY - Ce menu de sécurité sert à restreindre l'accès aux paramètres de réglage du BIOS. Vous pouvez utiliser les fonctions de sécurité pour protéger votre système.

Barre de priorité des périphériques de démarrage

Déplacez les icônes des périphériques pour changer la priorité au démarrage.

Menu de démarrage

Ce bouton sert à ouvrir le menu de paramétrage du démarrage. Cliquez sur ce menu pour démarrer le système du périphérique instantanément.

Sélection du mode

Cette fonction vous permet de charger les modes d'économie d'énergie et d'overclocking.

Ecran Menu

Cette zone fournit les réglages du BIOS qui permettent de changer les paramètres.

▶Langue

Ce menu vous permet de choisir la langue du réglage BIOS.

Priorité de périphérique de démarrage

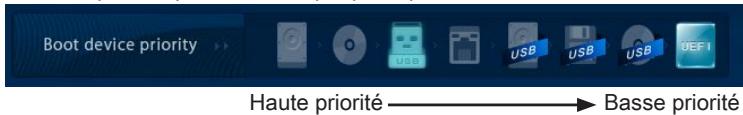

Cette barre montre la priorité des périphériques au démarrage. Les icônes qui s'allument indiquent la présence des périphériques.

Cliquez et déplacez l'icône vers la gauche ou la droite pour spécifier la priorité de démarrage.

Sous-menu

Si vous avez un symbole de flèche à gauche de certains champs, cela signifie qu'un sous-menu servant à modifier d'autres options est disponible. Vous pouvez utiliser les flèches ou la souris pour illuminer le champ, puis appuyer sur Entrée ou double-cliquer avec la souris pour entrer dans le sous-menu. Si vous souhaitez retourner au menu précédent, appuyez sur Échap ou cliquez avec le bouton droit de la souris.

Aide générale

CLICK BIOS II fournit la fenêtre Aide générale. Vous pouvez faire apparaître cet écran à partir de n'importe quel menu BIOS en appuyant sur <F1>. Appuyez sur <Esc> pour quitter l'écran d'Aide.

Opération

CLICK BIOS II vous permet de contrôler les réglages BIOS avec la souris et le clavier. La liste ci-dessous décrit les opérations des touches raccourcies et de la souris.

Touches	Souris	Description
<↑↓→←>	Bouger le curseur	Choisir un article
<Enter>	Clique/ Double-cliquer le bouton gauche	Choisir une icône/ un domaine
<Esc>	Clique le bouton droite	Retourer au menu Exit ou revenir à la page précédente d'un sous-menù
<++>		Augmenter la valeur numérique ou faire un changement
<->		Diminuer la valeur numérique ou faire un changement
<F1>		Aide générale
<F4>		CPU Spécifications
<F5>		Entrer dans Memory-Z
<F6>		Charger les réglages optimaux par défaut
<F8>		Charger les profils OC de USB
<F9>		Conserver les profils OC à USB
<F10>		Conserver les changement et réinitialiser
<F12>		Conserver une capture d'écran au lecteur USB FAT/FAT32

Ce menu est destiné aux utilisateurs avancés souhaitant overclocker la carte mère.

Important

L'overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés. L'overclocking n'est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager sévèrement le matériel. Si vous n'êtes pas familier avec l'overclocking, nous recommandons d'utiliser OC Genie pour un overclocking simplifié et plus stable.

Ces menus affichent la fréquence du CPU et de la mémoire. Lecture uniquement.

Cette fonction vous permet de régler l'horloge de base du CPU (par incrément de 10 kHz). Vous pouvez overclocker le CPU en ajustant la valeur. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Ce menu contrôle le multiplicateur qui sert à déterminer la fréquence interne du processeur. Il est disponible seulement quand le processeur supporte cette fonction.

Il affiche la fréquence ajustée du CPU. Lecture uniquement.

Activez ce menu pour permettre au ratio du CPU de changer dans le système d'exploitation à l'aide de MSI Control Center II.

Internal PLL Overvoltage

Ce menu sert à ajuster la tension PLL.

EIST

L'Enhanced Intel SpeedStep Technology vous permet de configurer le niveau de performance du microprocesseur selon que l'ordinateur fonctionne sur batterie ou sur secteur. Ce menu apparaîtra si vous installez un CPU supportant cette technologie.

Intel Turbo Boost

Active ou désactive Intel Turbo Boost, permettant un surcroît de performance du CPU au-dessus des spécifications (lorsque l'application exige l'état de performance le plus élevé du processeur).

Enhanced Turbo

Cette fonction est améliorée significativement sur le CPU pour permettre l'augmentation de la vitesse au maximum des fréquences de puces Intel Turbo Boost pour tous les cœurs du CPU.

Contrôle de la fonction OC Genie

Ce menu vous permet d'activer/désactiver la fonction OC Genie.

My OC Genie

Ce menu permet de choisir les paramétrages par défaut ou personnalisés. Mettez-le en [Default], OC Genie utilise les paramétrages OC par défaut pour overclocker le système. La mise en [Customize] vous permet de configurer manuellement le sous-menu suivant "My OC Genie option" pour OC Genie.

My OC Genie option

Appuyez sur la touche pour entrer dans le sous-menu.

My OC Genie GT Overclocking

Ce menu permet d'activer ou de désactiver l'overclocking du graphique intégré pour la fonction OC Genie.

Mon ratio GT OC Genie

Ce menu permet de spécifier le ratio GT pour la fonction OC Genie.

Il indique la fréquence de l'iGPU lorsque OC Genie est activée. Lecture uniquement.

DRAM Reference Clock

Ce menu permet de spécifier la DRAM Reference Clock pour le CPU. Veuillez noter que le comportement d'overclocking n'est pas garanti.

DRAM Frequency

Ce menu vous permet d'ajuster la fréquence DRAM. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Il affiche la fréquence ajustée de la DRAM. Lecture uniquement.

Dram timing mode

Le type de timing DRAM est contrôlé par l'EEPROM SPD (Serial Presence Detect) du module DRAM. La mise en [Auto] active les timings DRAM et le sous-menu suivant "Advanced DRAM Configuration" est déterminé par le BIOS en fonction de la configuration du SPD. La mise en [Link] ou [Unlink] vous permet de configurer les timings DRAM et le sous-menu "Advanced DRAM Configuration" manuellement.

Advanced DRAM configuration

Appuyez sur [Entrée] pour entrer dans le sous-menu.

Ce réglage contrôle le taux d'ordre DRAM.

Il contrôle la latence CAS, qui détermine le retard du timing (en cycles d'horloge) avant que la SDRAM commence un ordre de lecture après l'avoir reçu.

tRCD

Cette fonction vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Plus BASSE est la fréquence de l'horloge, plus rapide est la performance de la DRAM.

Cette fonction contrôle le nombre de cycles pendant lesquels le Row Address Strobe (RAS) est autorisé à précharger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement de la DRAM, le rafraîchissement peut être incomplet et la DRAM peut échouer à retenir les données. Cette fonction s'applique seulement quand le système utilise de la DRAM synchrone.

L'article détermine le temps que le RAS prend pour lire ou écrire une cellule de mémoire.

Cette fonction permet de déterminer le temps que le RFC prend pour lire ou écrire une cellule de mémoire.

L'intervalle de temps minimum entre la fin d'une opération d'écriture de données et le début d'un ordre de précharge. Il permet aux amplificateurs sensitifs de restaurer les données dans les cellules.

L'intervalle de temps minimum entre la fin d'une opération d'écriture de données et le début d'un ordre de pré-charge. Il permet au point I/O de faire fonctionner l'amplificateur de sensibilité avant qu'un ordre de lecture ne commence.

Spécifications de l'interface active-à-active des différentes banques.

L'intervalle de temps entre un ordre de lecture et un ordre de précharge.

tFAW

Ce menu sert à régler le début du FAW (délai de quatre fenêtres activées).

tWCL

Ce menu sert à régler le timing tWCL (Write CAS Latency).

Appuyez pour entrer dans le sous-menu. Vous pouvez régler le timing de mémoire avancé pour chaque canal.

GT OverClocking

Ce menu vous permet d'activer ou de désactiver l'overclocking des graphiques intégrés.

GT Ratio

Ce réglage contrôle le ratio de la fréquence des graphiques intégrés pour les activer en combinaison avec différentes fréquences.

Il indique la fréquence de l'iGPU. Lecture uniquement.

Spread Spectrum

Cette fonction réduit les interférences électromagnétiques EMI (Electromagnetic Interference) en réglant les impulsions.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'option imales. Dans le cas contraire, CHOISSEZ Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillage consultier le reglement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker, car même un battement léger peut causer un accroissement

Tension du cœur du processeur / Tension de la mémoire DRAM.

Ces menus servent à ajuster la tension.

Ces menus affichent la tension actuelle. Lecture uniquement.

Profils d'overclocking

Appuyez sur la touche pour entrer dans le sous-menu.

Overclocking Profile 1/2/3/4/5/6

Appuyez sur pour entrer dans le sous-menu.

Donnez un nom et saisissez-le dans ce menu.

Save : Sauvegarder vos réglages d'overclocking actuels dans la ROM pour le profil choisi.

Charger/ Effacer le profil d'overclocking 1/2/3/4/5/6

Charger/ Effacer les profils d'overclocking sauvegardés dans la ROM.

OC Profile Save to USB : Sauvegarder le profil d'overclocking actuel sur un disque flash USB. OC Profile Load from USB

Charger un profil d'overclocking depuis un disque flash USB.

CPU Specifications

Ce sous-menu met en évidence toutes les fonctions essentielles de votre CPU. Les informations peuvent varier selon le modèle et ne sont données qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F4].

Appuyez sur [F4] Le sous-menu montre les technologies du CPU installé. Lecture uniquement.

Memory-Z

Appuyez sur [Entrée] pour entrer dans le sous-menu. Ce sous-menu affiche tous les réglages et timings de vos modules DIMM. Cette information peut varier selon le modèle et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F5].

Appuyez sur [Entrée] pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.

CPU Features

Appuyez sur Entrée pour accéder au sous-menu.

Ce menu vous permet de choisir le nombre de cœurs actifs du processeur.

Il est prévu de limiter la vitesse annoncée aux systèmes d'exploitation anciens.

Execute Disable Bit

Il permet de prévenir des attaques de type "buffer overflow" de certains virus ou vers essayant d'exécuter des codes pour endommager votre système. Il est recommandé de toujours le garder activé.

Il améliore la virtualisation et permet au système de fonctionner comme de multiples systèmes virtuels. Référez-vous au site officiel pour plus d'informations.

Intel VT-D Tech

Cette fonction sert à activer/désactiver la technologie Intel VT-D. Pour plus d'informations, veuillez vous référer au site officiel d'Intel.

Cette fonction vous permet de sélectionner le mode Intel Dynamic Power Technology.

C1E Support

Activez cette fonction pour réduire la consommation d'énergie du CPU lors de l'arrêt. Tous les processeurs ne supportent pas la fonction Enhanced Halt State (C1E).

Il surveille le CPU actuel ainsi que sa consommation d'énergie. Si elle dépasse un certain niveau, le processeur réduira automatiquement sa fréquence. Si vous overclockez votre CPU, mettez-le en désactivé.

Intel C-State

C-state est un paramétrage du management de l'alimentation qui détecte lorsque le système est inactif et ainsi diminue la consommation d'énergie.

e désactiver un mode C-state.

'ajuste TDP pour une longue durée.

e temps de maintien pou d'une longue durée.

a limite d'alimentation TDP pour une courte durée.

Ces domaines vous permetten du CPU (niveau primaire) le ratio turbo.

d'alimentation turbo du CPU (niveau primaire) / iGPU (niveau secondaire) pour le turbo boost.

1/2/3/4-Core Ratio Limit

Cette fonction définit la limite du ratio des cœurs 1 / 2 / 3 / 4 du processeur.

Mettre à jour le BIOS avec Live Update

Cette partie vous explique comment mettre à jour le BIOS en utilisant l'utilitaire Live Update avant d'entrer dans le système d'exploitation. Live Update mettra à jour le BIOS automatiquement lorsqu'il est connecté à Internet. Pour m l'utilitaire Live Update :

1. Cliquez sur le bouton Live Update dans le menu BIOS UTILITIES. (Winki doit être installé).

1. Réglez la connexion en cliquant sur le bouton si nécessaire.
2. Cliquez sur le bouton suivant.

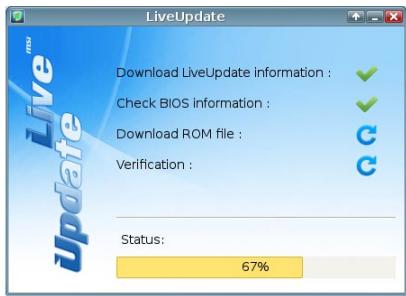

3. Live Update détecte automatiquement la version du BIOS et télécharge les fichiers appropriés.

1. Cliquez sur le bouton de confirmation pour mettre à jour le BIOS.

Ne mettez pas à jour votre BIOS si le système fonctionne bien.

Information Logiciel

Sortez le disque 'Pilote/Service', qui est inclus dans la boîte de la carte mère, et placez-le dans le lecteur optique. L'installation va automatiquement se déclencher. Cliquez sur le pilote ou sur l'utilitaire et suivez les instructions à l'écran pour l'installation. Le disque 'Pilote/Service' contient :

• Menu Pilote : Il montre les différents pilotes disponibles. Choisissez les pilotes que vous souhaitez installer.
• Menu de service : Il montre les applications logicielles supportées par la carte mère.
• Menu de service de base : Connectez-vous au site Web officiel de MSI par ce menu.
• Menu d'information du produit : Il affiche les dernières informations sur les produits MSI.
• Menu de sécurité : Il fournit le programme d'antivirus.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour une meilleure performance du système.

Installer Winki

Les fonctions BIOS BROWSER et UTILITIES exigent l'installation préalable de Winki. Veuillez d'abord installer l'application "Winki" sur le disque dur sous Windows. Vous pourrez ensuite accéder à ces fonctionnalités en cliquant sur leurs boutons respectifs dans CLICK BIOS II.

Pour installer Winki, veuillez suivre les étapes suivantes :

1. Allumez l'ordinateur et entrez dans le système d'exploitation Windows.
2. Insérez le disque 'Pilote/Service' dans le lecteur optique. Le menu d'installation apparaît.
3. Cliquez sur l'onglet Driver.
4. Cliquez sur le bouton OTHERS.

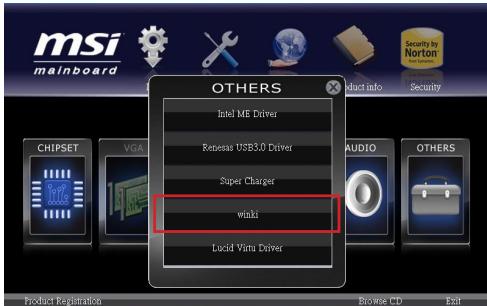

5. Choisissez Winki pour démarrer l'installation.
6. Lorsque l'installation est terminée, redémarrez votre ordinateur.

Pycckn

Z77A-G41/

ZH77A-G41/

Série B75A-G41

Support des processeurs Intel de 3e génération Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron®, connectés au socket LGA 1155.

Uncert Intel® Z77 (Z77A-G41) ■ Uncert Intel® H77 (ZH77A-G41) - Uncert Intel® B75 (B75A-G41)

- Supporte Intel® SBA Intel® B75

4x emplacements DDR3 DIMM prennent en charge une capacité jusqu'à 32 Go.

- Pour la connexion de modules DDR3-1066/1333/1600/1866(OC)/2133(OC), 2200/2400/2667/2800 MHz (nécessite un processeur OC, 22 nm) (Z77A-G41). - Pour la connexion de modules DDR3-1066/1333/1600/1800/2000/2200/2400 MHz (nécessite un processeur OC, 22 nm) (ZH77A-G41, B75A-G41).

Support du mode double canal

Intégré codec audio Realtek ALC887 8 canaux avec connecteurs compatibles Azalia 1.0

SATA 6 ΓБ/c

• 2x ports SATA 6 Gb/s (SATA1~2) sur les microcircuits Intel® Z77/H77 (Z77A-G41/ZH77A-G41)
• 1x port SATA 6 Gb/s (SATA1) sur la micro-puce Intel® B75 (B75A-G41)

SATA 3 ГБ/c

• 4x ports SATA 3 Gb/s (SATA3-6) sur les chipsets Intel® Z77/H77 (Z77A-G41/ZH77A-G41)
• 5x ports SATA 3 Gb/s (SATA2-6) sur les microcircuits Intel® B75 (B75A-G41)

RAID (Z77A-G41 / ZH77A-G41)

Les ports SATA1 à SATA6 prennent en charge la technologie Rapid Storage (AHCI/RAID 0/1/5/10) de la société Intel.

USB 3.0

2x ports USB 3.0 sur le panneau arrière via les chipsets Intel® Z77/H77/B75. 1x connecteur USB 3.0 sur la carte via les chipsets Intel® Z77/H77/B75.
