Type de produit	Distributeur de signal digital
Marque	TELEVIC
Modèle	SPL5525
Dimensions (H x L x P)	85 x 173 x 43,5 mm
Poids	+/- 950 g
Alimentation	48 V CC provenant de l'unité centrale CPU5500 ou de l'alimentation PS5500
Connecteurs	4 RJ8 pour chaîne (max. 20 unités), 2 RJ8 pour bus de données TMS, 2 connecteurs d'alimentation (entrée/sortie)
Fonctions principales	Connexion de 4 chaînes d'unités déléguées mobiles TCS2500 ou postes intégrés au mobilier ; raccordement en série avec l'unité centrale ; remplacement à chaud (hot swapping)
Matériau du boîtier	Acier inoxydable
Couleur	Acier inoxydable
Accessoires inclus	Câbles YPC1 (1 m), YPC2 (2 m), YPC5 (3 m) ; câble d'alimentation PW2 (2 m) ; connecteur d'alimentation mâle (base et capot)
Référence	71.67.5035
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Utiliser uniquement une alimentation 48 V CC. Débrancher l'appareil avant toute intervention. Respecter les schémas de montage.
Pièces détachées et réparabilité	Les pièces détachées sont disponibles sur demande auprès de TELEVIC. La réparation doit être effectuée par un technicien qualifié.

FOIRE AUX QUESTIONS - SPL5525 TELEVIC

Comment connecter les unités déléguées au distributeur ?

Connectez les unités déléguées mobiles TCS2500 ou les postes intégrés au mobilier aux 4 connecteurs RJ8 du distributeur, en respectant une chaîne de maximum 20 unités par connecteur. Utilisez des câbles YPC pour les interconnexions.

Quelle est la longueur maximale des câbles de connexion ?

Les câbles YPC sont disponibles en longueurs de 1 m (YPC1), 2 m (YPC2) et 3 m (YPC5). Pour des distances plus longues, il est possible de fabriquer un câble sur mesure avec le connecteur d'alimentation mâle (base et capot).

Puis-je remplacer un distributeur sans éteindre le système ?

Oui, le remplacement d'un distributeur peut être effectué sans éteindre le système grâce à la fonction hot swapping. Assurez-vous simplement de débrancher et rebrancher correctement les câbles.

Quelle alimentation est nécessaire pour le distributeur ?

Chaque distributeur doit être alimenté séparément en 48 V CC provenant de l'unité centrale CPU5500 ou d'une alimentation PS5500. Utilisez le câble d'alimentation PW2 (2 m) fourni.

Comment raccorder plusieurs distributeurs en série ?

Raccordez les distributeurs en série en utilisant des câbles YPC entre les connecteurs RJ8 de bus de données TMS. L'unité centrale se trouve en début de chaîne. Chaque distributeur doit être alimenté individuellement.

Que faire si le distributeur ne fonctionne pas après installation ?

Vérifiez d'abord l'alimentation (48 V CC) et les connexions des câbles. Assurez-vous que les unités déléguées sont correctement branchées. Si le problème persiste, consultez la notice détaillée ou contactez le support TELEVIC.

Quels câbles sont inclus avec le distributeur ?

Le distributeur est livré avec des câbles YPC de différentes longueurs (YPC1, YPC2, YPC5) pour les interconnexions, un câble d'alimentation PW2, et un connecteur d'alimentation mâle (base et capot) pour fabrication de câble sur mesure.

Puis-je utiliser d'autres câbles que ceux fournis ?

Oui, vous pouvez fabriquer vos propres câbles d'alimentation en utilisant le connecteur mâle (base et capot) fourni. Pour les câbles de signal, utilisez des câbles compatibles avec les connecteurs RJ8.

Comment monter le distributeur ?

Consultez les schémas au verso de la notice pour le montage. Le boîtier en acier inoxydable peut être fixé à l'aide de vis (non fournies) aux emplacements prévus. Respectez les dimensions de montage.

Où puis-je trouver la notice complète du SPL5525 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire de contact.

MODE D'EMPLOI SPL5525 TELEVIC

Le distributeur de signal digital permet la connexion au système TCS5500 de 4 chaînes d'unités déléguées mobiles TCS2500 ou postes intégrés au mobilier.

Tous les distributeurs sont raccordés en série avec l'unité centrale.

Le remplacement d'un distributeur peut être effectué sans éteindre le système ("hot swapping").

Chaque distributeur doit être alimenté séparément avec du 48V provenant de l'unité centrale CPU5500 ou d'une alimentation PS5500.

Connectivité

4 connecteurs RJ 8-pin pour une chaîne de maximum 20 unités déléguées mobiles TCS2500 postes intégrés au mobilier. 2 connecteurs RJ 8-pin pour la connection au bus de données TMS. 2 connecteurs d'alimentation (entrée et sortie).

Accessoires

Câble de connexion YPC pour interconnection entre les distributeurs et pour la connection avec l'unité centrale. Ce type de câble est également utilisé pour le raccordement en série des unités déléguées mobiles TCS2500 ou des postes intégrés au mobilier.

YPC1 1m (71.67.4001)

YPC2 2m (71.67.4002)

YPC5 3m (71.67.4005)

Cable d'alimentation préfabriqué.

PW2 2m (71.67.4102)

• Connecteur d'alimentation maje pour fabrication d'un câble sur mesure.
• Chaque connecteur est composé d'un élément de base et d'un capot de protection, ceux-ci sont disponibles ensemble ou séparément :

Base (05.70.0153)

Capot (05.70.0155)

Données Techniques

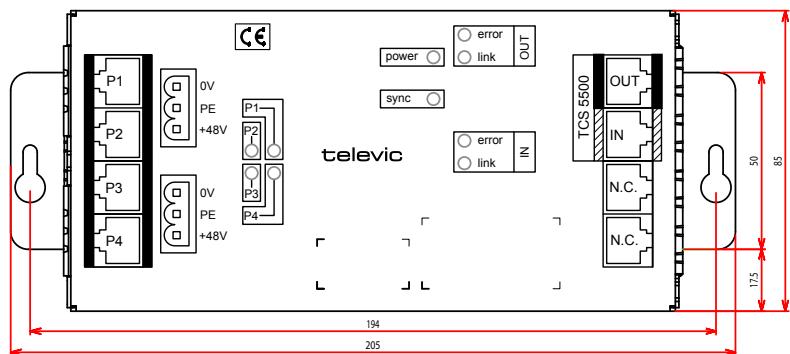

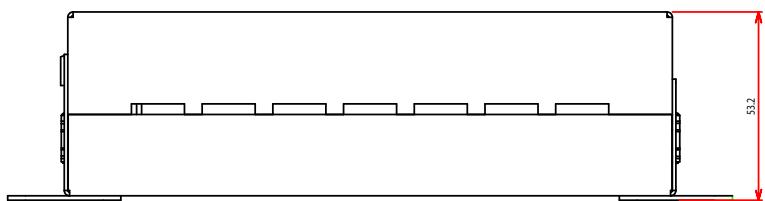

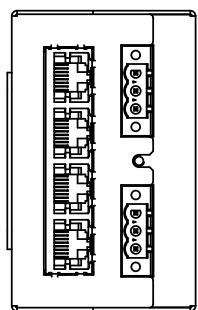

Dimensions (mm)	85 (h) x 173 (w) x 43.5(d)
Montage	Voir schémas au verso
Poids(g)	+/- 950
Couleur	Acier inoxydable
Boïtier	Acier
Référence	71.67.5035

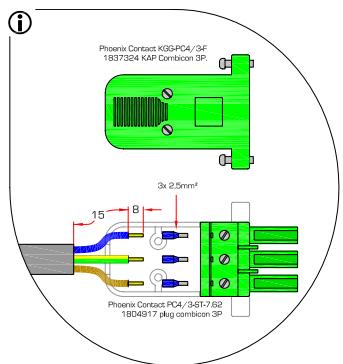

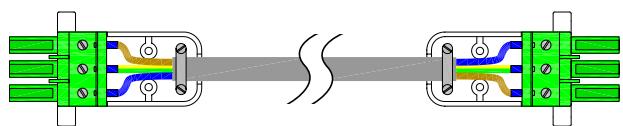

Aperçu de l'alimentation

Power Cable (3 × 2,5mm^2 min.)
