INT5500 - Interface de contrôle audio TELEVIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface de contrôle audio
Marque	TELEVIC
Modèle	INT5500
Dimensions (H x L x P)	85 x 182 x 42 mm
Poids	Environ 700 g
Couleur	Acier inoxydable
Matériau du boîtier	Acier
Référence	71.67.5046
Connecteurs microphone	4 connecteurs RJ10 (10 broches) pour unités DML5500/CML5500
Connecteurs sélecteurs/haut-parleurs	4 connecteurs RJ8 (8 broches) pour sélecteurs de canaux, haut-parleurs LS5500 ou panneau de vote
Connecteurs bus de données	2 connecteurs RJ8 (8 broches) pour connexion au bus TMS
Fonction hot swapping	Remplacement de l'interface sans éteindre le système
Câbles d'interconnexion	Câble YPC : références YPC1 (1m), YPC2 (2m), YPC5 (3m)
Montage	Voir schémas fournis avec l'appareil
Utilisation	Interface pour délégués : connexion de 4 microphones et 4 périphériques (sélecteurs, haut-parleurs, panneaux de vote)
Interconnexion	Raccordement en série avec l'unité centrale
Nombre de microphones max	4
Nombre de périphériques max	4 (sélecteurs, haut-parleurs ou panneaux de vote)

FOIRE AUX QUESTIONS - INT5500 TELEVIC

Comment brancher les microphones sur l'INT5500 ?

Connectez les unités microphone DML5500 ou CML5500 sur les 4 connecteurs RJ10 (10 broches) marqués sur l'interface. Utilisez les câbles appropriés fournis.

Puis-je remplacer une interface sans éteindre le système ?

Oui, l'INT5500 supporte le hot swapping : vous pouvez remplacer une interface défectueuse sans couper l'alimentation du système.

Quels câbles sont nécessaires pour interconnecter plusieurs interfaces ?

Utilisez les câbles YPC (références YPC1 1m, YPC2 2m, YPC5 3m) pour relier les interfaces entre elles ou à l'unité centrale.

Combien de microphones puis-je connecter ?

Vous pouvez connecter jusqu'à 4 microphones via les connecteurs RJ10.

L'interface est-elle compatible avec les haut-parleurs LS5500 ?

Oui, les haut-parleurs LS5500 se branchent sur les connecteurs RJ8 (8 broches) destinés aux sélecteurs de canaux, haut-parleurs ou panneaux de vote.

Comment installer physiquement l'interface ?

Reportez-vous aux schémas de montage fournis au verso de la notice. L'interface se monte probablement en rack ou sur une surface plane à l'aide de vis.

Que faire si un voyant ne s'allume pas ?

Vérifiez les connexions des câbles et assurez-vous que l'alimentation du système est active. Si le problème persiste, essayez de remplacer l'interface par une autre (hot swapping).

Quelle est la longueur maximale des câbles YPC ?

Les câbles YPC sont disponibles en longueurs de 1 m (YPC1), 2 m (YPC2) et 3 m (YPC5). Pour des distances plus longues, contactez le support technique.

L'interface peut-elle être montée en rack ?

Les dimensions (85x182x42 mm) et le boîtier en acier suggèrent un montage en rack possible, mais vérifiez les schémas de montage fournis pour les fixations adaptées.

Où trouver le schéma de montage ?

Le schéma de montage se trouve au verso de la notice d'utilisation fournie avec l'appareil. Vous pouvez également télécharger la notice complète au format PDF sur le site du fabricant.

MODE D'EMPLOI INT5500 TELEVIC

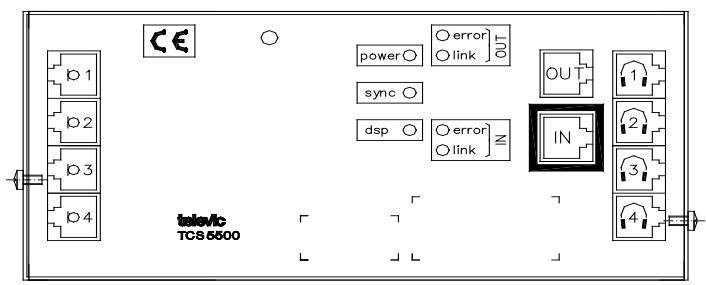

4 connecteurs RJ 10-pin pour unité microphone DML5500/CML5500
4 connecteurs RJ 8-pin pour sélecteurs de canaux, haut-parleurs LS5500 ou panneau de vote.
2 connecteurs RJ 8-pin pour la connection au bus de données TMS.

Accessoires

Cable de connexion YPC pour interconnection entre les interfaces ou la connection avec l'unité centrale.

YPC1 1m (71.67.4001)

YPC2 2m (71.67.4002)

YPC5 3m (71.67.4005)

L'interface de contrôle pour délégués permet la connection de 4 microphones délégué et de 4选出urs de canaux, haut-parleurs ou panneaux de vote.

Les interfaces sont raccordées en série avec l'unité centrale. Le remplacement d'une interface défectueuse peut être effectué sans éteindre le système ("hot swapping").

Spécifications

Données techniques

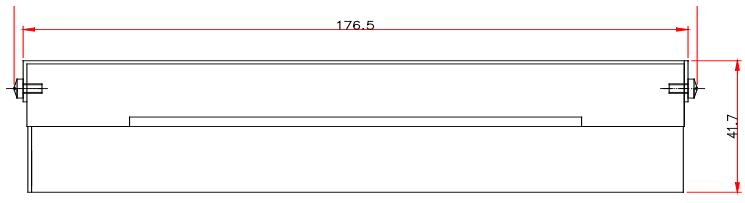

Dimensions (mm)	85 (h) x 182 (w) x 42(d)

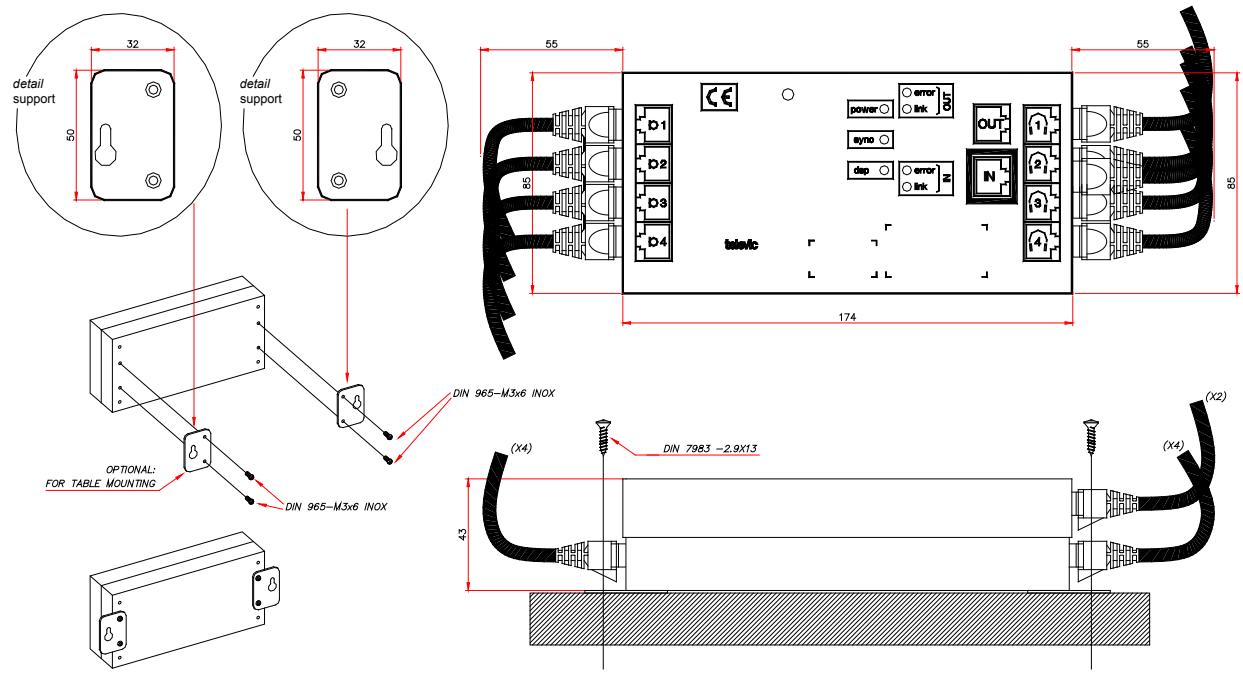

Montage	Voir schémas au verso
Poids (g)	+/- 700
Couleur	Acier inoxydable
Boîtier	Acier
Référence	71.67.5046
