Type de produit	Poste délégué pour système de conférence sans fil
Marque	TELEVIC
Modèle	FD-MV5CS
Dimensions (L x H x P)	245 x 105 x 43 mm
Découpe de montage (L x H x P)	225 x 95 x 85 mm
Poids	Environ 850 g
Alimentation	Par câble Ethernet (PoE) ou adaptateur secteur (non fourni)
Microphone	Col de cygne orientable, longueur 380 mm, avec protection anti-parasites téléphone mobile et anneau LED
Haut-parleur	Intégré de haute qualité
Boutons de vote	5 boutons avec LED témoin
Sélecteur de canal	Avec commande de volume intégrée
Afficheur	LED 2 chiffres pour canal et volume
Connectique	2 x RJ45 pour boucle (max 20 unités/branche), 1 x Jack 3.5 mm pour casque
Compatibilité	Unités centrales TCS2500 ; TCS5500 via interface SPL5525
Matériau de la plaque avant	Acier
Couleur	RAL 7021 (noir mat)
Référence délégué	71.60.2205
Référence président	71.60.2206
Entretien et nettoyage	Nettoyer avec chiffon doux sec ; éviter produits abrasifs ou solvants
Sécurité	Utiliser des câbles Ethernet RJ45 de section ≥ 0,5 mm ; ne pas utiliser de câble standard 0,4 mm
Pièces détachées et réparabilité	Microphone (réf. 71.04.0151), câbles de bus numérique YPC (1 à 20 m), interface SPL5525 ; réparation par service agréé
Accessoires inclus	Microphone col de cygne, câble de raccordement YPC (selon version)

FOIRE AUX QUESTIONS - FD-MV5CS TELEVIC

Comment installer le FD-MV5CS ?

Le poste est prévu pour un montage encastré. Découpez une ouverture de 225 x 95 mm (profondeur 85 mm). Connectez les câbles RJ45 en boucle (max 20 unités par branche) et branchez l'alimentation PoE ou adaptateur secteur.

Comment allumer/éteindre le microphone ?

Utilisez le bouton on/off dédié sur le poste. La LED sur l'anneau du microphone indique l'état : allumé = actif, éteint = inactif.

Comment régler le volume ?

Tournez le sélecteur de canal pour ajuster le volume. L'afficheur LED à deux chiffres indique le niveau courant.

Le microphone capte des parasites de téléphone portable, que faire ?

Le microphone est équipé d'une protection anti-parasites. Éloignez les téléphones portables du microphone pour éviter toute interférence résiduelle.

Comment utiliser les boutons de vote ?

Les cinq boutons de vote permettent de voter pour des propositions. Chaque bouton dispose d'une LED témoin qui s'allume lorsque le vote est enregistré.

Le FD-MV5CS est-il compatible avec les anciens systèmes ?

Oui, il est compatible avec les unités centrales TCS2500 directement. Pour le TCS5500, une interface SPL5525 supplémentaire est nécessaire.

Quel type de câble utiliser pour la connexion réseau ?

Utilisez un câble de bus numérique RJ45 de section au moins 0,5 mm. Les câbles Ethernet standard de 0,4 mm ne sont pas adaptés. Références : YPC1 (1 m), YPC2 (2 m), YPC5 (5 m), YPC10 (10 m), YPC20 (20 m).

Comment nettoyer le poste ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, solvants ou liquides. Évitez l'humidité sur les connecteurs.

Que faire si l'afficheur ne s'allume pas ?

Vérifiez l'alimentation (PoE ou adaptateur) et les connexions RJ45. Assurez-vous que le câble est correctement branché et que l'unité centrale est sous tension.

Puis-je brancher un casque ?

Oui, une prise jack 3,5 mm est disponible pour brancher un casque. Utilisez de préférence le modèle TEL151 (réf. 71.04.0151) recommandé.

MODE D'EMPLOI FD-MV5CS TELEVIC

Le FD/MV5CS est un poste délégué entièrement intégré, équipé d'un haut-parleur, d'un sélecteur de canal, d'une prise casque, et de cinq boutons de vote. Le microphone sur col de cygne fourni est protégé contre les parasites causés par les téléphones portables.

Il est prévu pour un montage encastré et réunit plusieurs fonctionnalités en un seul poste.

Le FD/MV5CS est compatible avec les systèmes de conférence TCS2500 et TCS5500. Ce dernier nécessite l'emploi d'unités de distribution SPL5525 supplémentaires.

Fonctions et commandes

• Microphone sur col de cygne avec protection contre les téléphones portables et anneau de LED Haut-parleur de haute qualité Bouton on/off de microphone Cinq boutons de vote avec LED témoin
• Sélecteur de canal avec commande de volume
• Afficheur à LED deux chiffres pour les informations de canal et de volume. La version supérieure (FC/MV5CS) dispose d'une priorité et d'un bouton "prochain en ligne".

Caractéristiques techniques

Données techniques

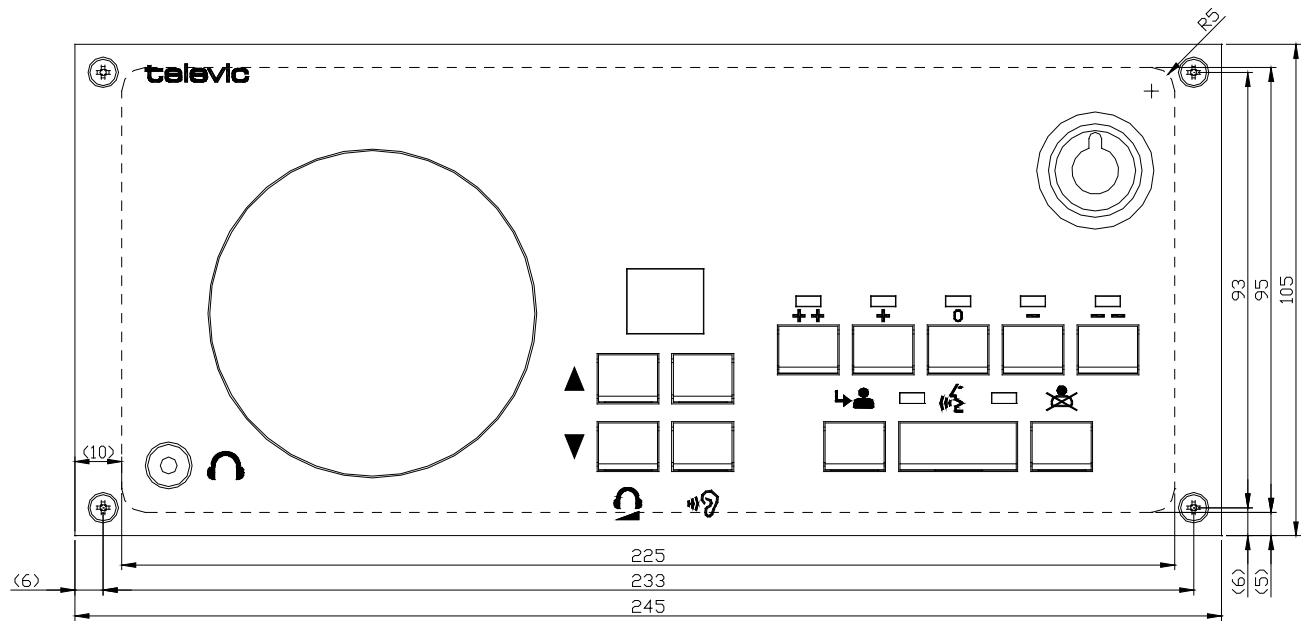

Dimensions (mm)	245(l) x 105(h) x 43 (p)

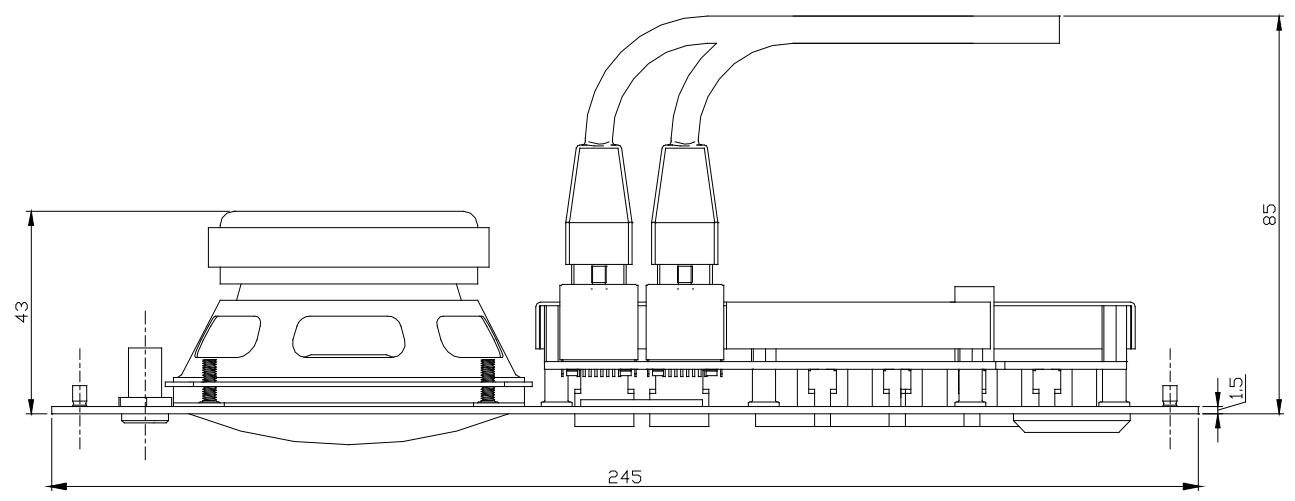

Découpe (mm)	225(l) x 95(h) x 85 (p)
Longueur du microphone	380 mm
Poids (g)	± 850
Plaque avant	Acier
Couleur	RAL 7021 (noir mat)
Référence	71.60.2205 (Délégué)
	71.60.2206 (Président)

Accessoires

TEL151 Casque pour délegué (71.04.0151) Cable de bus numérique, RJ45 de 0,5 mm:

YPC1 1 m (71.67.4001)

YPC2 2 m (71.67.4002)

YPC5 5 m (71.67.4005)

YPC10 10 m (71.67.4010)

YPC20 20 m (71.67.4020)

Un câble de raccordement Ethernet standard de 0,4 mm ne peut pas être employé !

SPL5525 pour la connexion à une unité centrale TCS5500 (71.67.5035)

Connectique

• Deux embases RJ 45 pour un câblage indépendant en boucle, max. 20 unités/branche. Prise jack 3,5 mm pour casque. Compatible avec les unités centrales TCS2500.
• Compatible avec les unités centrales TCS5500 au travers de l'interface SPL5525
