SNC 4000 ADIC - Stockage de données QUANTUM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Serveur de stockage de données QUANTUM SNC 4000 ADIC
Caractéristiques techniques principales	Technologie de stockage en bande, capacité évolutive, support de plusieurs formats de bande
Alimentation électrique	Alimentation redondante, 100-240V AC
Dimensions approximatives	Hauteur : 1U, Largeur : 19 pouces, Profondeur : variable selon configuration
Poids	Environ 15 kg (selon configuration)
Compatibilités	Compatible avec divers systèmes d'exploitation et logiciels de sauvegarde
Type de batterie	Non applicable (fonctionne sur alimentation secteur)
Tension	100-240V AC
Puissance	Consommation typique : 300W
Fonctions principales	Sauvegarde, archivage, restauration de données, gestion de bande
Entretien et nettoyage	Vérifier régulièrement les mises à jour du firmware, nettoyer les filtres d'air
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, assistance technique recommandée pour réparations
Sécurité	Fonctionnalités de sécurité intégrées, accès contrôlé, chiffrement des données
Informations générales utiles	Garantie de 3 ans, support technique disponible, documentation complète fournie

FOIRE AUX QUESTIONS - SNC 4000 ADIC QUANTUM

Comment installer le QUANTUM SNC 4000 ADIC ?

Pour installer le QUANTUM SNC 4000 ADIC, suivez les étapes suivantes : 1. Déballez le produit et vérifiez que tous les composants sont présents. 2. Connectez les câbles d'alimentation et de données selon le schéma fourni dans le manuel. 3. Placez l'appareil dans un endroit bien ventilé. 4. Allumez l'appareil et suivez les instructions à l'écran pour la configuration initiale.

Que faire si le QUANTUM SNC 4000 ADIC ne s'allume pas ?

Si le QUANTUM SNC 4000 ADIC ne s'allume pas, vérifiez d'abord que l'appareil est correctement connecté à une source d'alimentation. Testez la prise électrique avec un autre appareil. Si le problème persiste, essayez de réinitialiser l'appareil en débranchant puis rebranchant l'alimentation.

Comment résoudre un problème de connexion réseau avec le QUANTUM SNC 4000 ADIC ?

Pour résoudre un problème de connexion réseau, vérifiez d'abord que les câbles réseau sont correctement branchés. Assurez-vous que votre routeur fonctionne correctement et qu'il n'y a pas de problèmes de configuration. Vous pouvez également essayer de redémarrer le QUANTUM SNC 4000 ADIC et le routeur.

Que faire si le QUANTUM SNC 4000 ADIC émet des bips d'erreur ?

Les bips d'erreur indiquent généralement un problème matériel. Consultez le manuel d'utilisation pour comprendre le code de bip spécifique. En fonction du code, vous devrez peut-être vérifier les connexions internes ou contacter le support technique.

Comment mettre à jour le firmware du QUANTUM SNC 4000 ADIC ?

Pour mettre à jour le firmware, accédez à l'interface utilisateur de l'appareil via un navigateur web. Allez dans le menu 'Mise à jour' et suivez les instructions pour télécharger la dernière version du firmware depuis le site officiel de QUANTUM.

Pourquoi le QUANTUM SNC 4000 ADIC ne reconnaît-il pas certains disques durs ?

Si le QUANTUM SNC 4000 ADIC ne reconnaît pas certains disques durs, vérifiez la compatibilité des disques avec votre appareil. Assurez-vous également que les disques sont correctement installés et formatés dans un format compatible (comme NTFS ou exFAT).

Comment effectuer une sauvegarde de mes données sur le QUANTUM SNC 4000 ADIC ?

Pour effectuer une sauvegarde, utilisez le logiciel de sauvegarde fourni avec le QUANTUM SNC 4000 ADIC. Suivez les instructions à l'écran pour sélectionner les fichiers ou dossiers que vous souhaitez sauvegarder, puis choisissez l'emplacement de destination sur l'appareil.

Comment contacter le support technique pour le QUANTUM SNC 4000 ADIC ?

Pour contacter le support technique, rendez-vous sur le site officiel de QUANTUM où vous trouverez les coordonnées du service client. Vous pouvez également consulter la section 'Assistance' du manuel d'utilisation pour plus d'informations.

MODE D'EMPLOI SNC 4000 ADIC QUANTUM

Guide de l'utilisateur de SNC® 4000 ADIC

ADVANCED DIGITAL INFORMATION CORPORATION

Les informations continues dans ce document peuvent etre modifiées sans préavis.

L'information contenu dans ce document est une marque déposée, protégée par copyright. Tous droits réservés. Aucune partie de ce document ne peut être photocopiee, reproduce ou traduite dans une autre langue sans le consentement préalable ecrit de ADIC.

ADIC ne sera pas tenu responsable des erreurs qui pourrait se couver dans ce document, ni pour des dommages mineurs ou conséquents (y compris des pertes de bénéfices) en liaison avec la fourniture de ce matériel, son fonctionnement ou son'utilisation, que ce soit sur la base d'une garantie, d'un contrat, ou de tout autre argument légal.

Toutes les marques de commerce figurant dans ce document appartiennent à leur propriété respectif.

Copyright © 2002-2003 ADIC Europe™

Tous droits réservés. Aucune partie de ce document ne peut être photocopée, reproduce sousquelque forme que ce soit ou parquelque moyen que ce soit, sans le consentement écrit préalable de ADIC Europe, ZAC des Basses Auges, 1 rue Alfred de Vigny, 78112 Fourquieux, France.

ADIC Europe rejette toute responsabilité pour les erreurs qui pouraient figurer dans ce document et se réserves le droit de modifier ces caractéristiques et descriptions en tout temps, et ce sans préavis.

Cette publication peut décrive des procédés pour lesquels des brevets sont en cours d'obtention ou ont ont été accordés. En publiant ces informations, ADIC Europe n'octroie aucune licence concernant un brevet ou un droit quelconque.

ADIC Europe ne fait aucune représentation et n'offre aucune garantie quant au contenu de ce document et refute expressément toute garantie implicite de qualite marchande ou d'adaptation a un usage particulier. En outre, ADIC Europe se reserve le droit de reviser ou modifier cette publication sans aucune obligation d'en viser toute personne ou organisme.

Aucun effort n'a été menaged pour mentionner les diverses marques de commerce et leurs propriétaires. Les noms de marques commerciales sont utilisés uniquement à titre d'identification ou d'exemple : toute omission est purement fortuite.

ADIC est une marque de commerce déposée et ADIC Europe est une marque de commerce de Advanced Digital Information Corporation.

ADIC USA

Tél.: [phone]

Télécopieur: [phone]

ATAC:1-800-827-3822

http://www.adic.com

ADIC Europe

ZAC des Basses Auges

1, rue Alfred de Vigny

78112 Fourqueux, France

Tél. : [phone]

Télécopieur: +33.1.3087.5301

D-89558 Böhmkenirch, Allemagne

Tél: [phone]

Sommaire

1 SNC 4000 Introduction

Audience ciblée 1
Organisation 1
Documents annexés 2
Explication des symboles et des remarques 2
Déclarations et notices d'ordre environnemental. 2

Recyclage de produit. 2
Sécurité laser. 2
Restrictions 3

Assistance technique. 3

2 Description 5

Aperçu 5

Assistance configuration 6
Interface FC. 6
Ethernet 7
Port de service. 7
Voyants DEL 8

Fonctions de Firmware 4.40 9

Mappage sur chemins multiples 9
Capacité de modification du WWN 9
DHCP 9

Plateformes acceptées 9
Periphériques acceptés 10
Ca racteristiques de fonctionnement 10

Environnement de fonctionnement 10
Consommation d'énergie. 10

Console de gestion ADIC 10

3 Demarrage 13

Déballage et Inspection 13
Pre-installation 13
Installation 15
Post-installation 19
Fichiers de configuration 20

Enregistrement d'un fichier de configuration 20

Chargement d'un fichier de configuration 20

Mise à jour du microprogramme 20

4 Scalar Firewall Manager 21

Service d'enregistrement de l'hote 22

Installation du service d'enregistrement de l'hote 22

Ajout d'un hote à la configuration du SAN 23

Intégration du SFM à la zone de canal 24

5 Connexion à un port de service 25

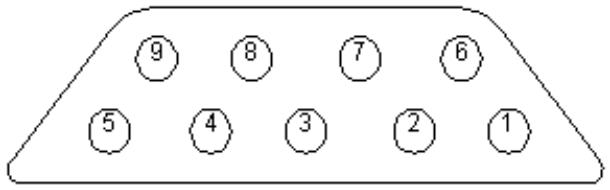

Connexions à un port de service 25

Connexion au terminal de service 26

Matériel requis 26

Connexion avec HyperTerminal 26

Connexion avec Telnet 27

Vérifier la connexion 28

6 Procedures de retrait et de remplacement 29

Manipulation des pieces sensibles aux décharges electrostatiques 29

Retrait et remplacement du SFP 29

Enlever le SFP 30

Remplacement du SFP 30

Avant la dépose ou le remplacement du SNC. 30

Dépose et remplacement du SNC 30

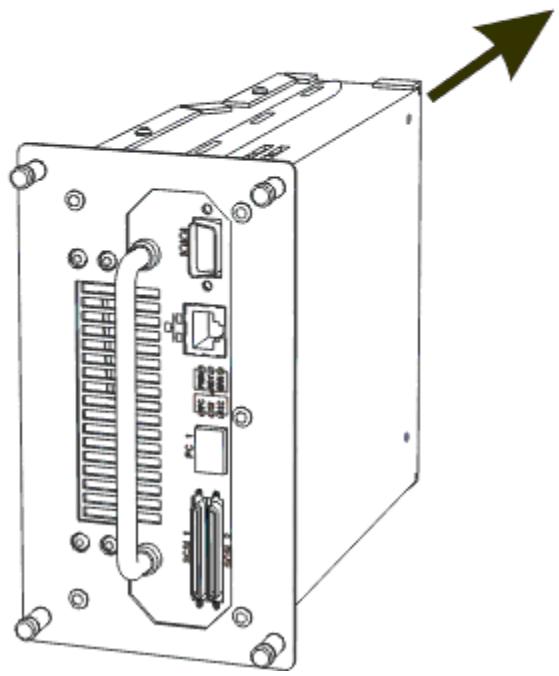

Enlever le SNC 31

Remplacement du SNC. 31

Tests de diagnostic finaux 31

Preparation du test final. 31

Tests de canal optique 31

Test du port du canal optique 32

Test des ports SCSI 1 et 2 32

Test Ethernet 32

Configuration du réseau du SNC. 32

Mise à jour du SNC 34

35

A Plans d'action de maintenance 37

Codes d'événement et actions 38

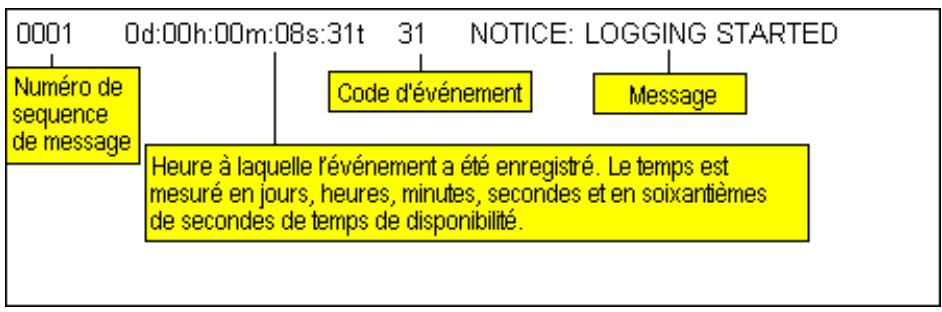

Vérification du journal d'événement. 38

Tableau de reference des actions 44

Niveaux d'affichage d'evénement 45

Lancer le MAP 46

Code d'évenement ou symptôme évident 46

Inspection visuelle des DEL 46

Vérification des problèmes sur les périhériques connectés 46

Vérification des versions des hôtes 47

Vérification des versions du produit SNC 47
Vérification rapide des composants 48
Vérification du contrôle de fonctionnement 48
Vérification du journal d'événements de l'hôte 48

MAPcompletde la base de données 48

MAP d'accès aux périhériques 49

Vérification de l'etat du port du canal optique 49
Vérifiez les péripériques de canal SCSI 49
Vérifiez les paramètres de zonage de canal 49

MAP canal SSCI. 50

Obtention des données SCSI pour le SNC 50
Vérification des péripériques SCSI connectés au port de service 50
Comparaison de la liste avec les péripériques physiques 51
Comparaison de la liste avec les péripériques acceptés. 51
Vérification de la terminaison du bus SCSI 51
Vérification des ID SCSI multiples 52
Type de péripérisque non approprié 52
Examen des cables SCSI 53
Examen des connecteurs SCSI. 53
Vérification du contrôle de fonctionnement du SCSI 54
Test de rebouclage SCSI 54
Test des cables SCSI 55
Isolation des péripériques SCSI 55
Restauration de la configuration SCSI 56

MAP canal optique 56

Vérifier les connexions FC. 56
Test du SFP. 57
Examen des cables 57
Test de bouclage du canal optique 57
Test du cable optique du canal optique 58
Remplacement du cable du canal optique 58
Remplacement du péripérisque du canal optique 59

MAP du SNC 59

Observer le comportement operationnel des DEL 59

MAP de températe 59

Notification de problèmes dans le sous-systeme de température 60
Réception de messages d'alarme ou d'avertissement de température 60
Le ventilateur fonctionne en etat d'advertisement ou d'alarme 60

MAP d'alimentation 60

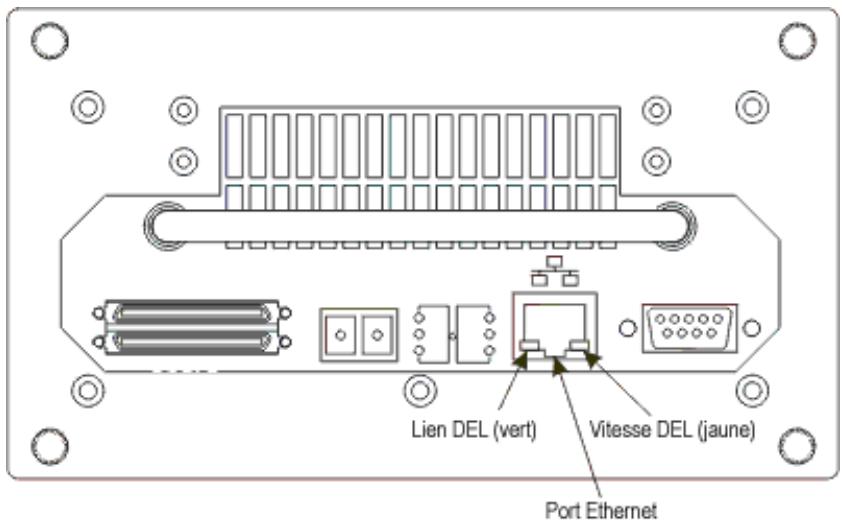

MAP Ethernet 61

MAP port de service 65

Vérifier le cable RS-232. 65
Vérification de la connexion avec les messages d'initialisation 65

MAP réglages du Scalar Firewall Manager 66

Vérification des réglages d'accès du Scalar Firewall Manager 66
Vérification de l'accès de l'hôte aux périhériques 66

B Reforence de commande du port de service 69

Gestion du SNC 4000 69

Commandes 69

C Reforence de la commande Diagnostic 147

Modes d'initialisation 147

Entrer en mode Diagnostic 147
Restaurer le mode Normal 148

Procedures speciales 148
Contrôle de fonctionnement 148
Extraire le fjichier de vidage code 43 149

Commandes du mode d'initialisation 149

Commandes Diagnostic 150

D Codes d'erreur POST 155

Comportement de démarrage POST 155

ROM Init 155

POST initial 156

POST secondaire 158

Menu de service POST 159

Affichage des erreurs 160

E Reforence du message de demarrage 161

Bootrom Messages 161

LIC Messages d'initialisation 161

Messages finaux de démarrage 162

F Garantie et EULA (contrat de licence d'utilisation) 163

Garantie restreinte sur les produits ADIC 163

Contrat de licence d'utilisation d'ADIC. 164

G Acronyms 167

Ce manuel presente les informations et instructions nécessaires au fonctionnement du SNC 4000.

Audience ciblée

Ce guide est destiné à une utilisation générale pour toute personne désirant approfondir ses connaissances sur le SNC 4000.

Organisation

Les rubriques de ce guide complrennt :

• Introduction - Présente les rubriques du manuel.
  Description - Présente des informations générales sur le SNC 4000 et ses composants.
• Mise en route - Présente la procédure de mise en route de base du SNC 4000.
• Connexion au port de service - Décrit la façon de se connecter au port de service sur le SNC 4000.
• Procedures de retrait et de remplacement - Cette procédure décrit comment enlever et replacer les composants du SNC.
  Annexe A : Plans d'action de maintenance - Décrit comment réparer et entrenir le SNC 4000.
  Annexe B: Référence de commande du port de service - Fournit une liste des commandes du port de service en les décrivant.
  Annexe C : Reforence de commande de diagnostic - Fournit une liste des commandes de diagnostic en les decrivant.
  Annexe D:Codes d'erreur POST-Decrit le processus de test automatique de mise sous tension.
  Annexe E: Référence de message de démarrage - Décrit le processus de chargement initial du programme du code interne homologué.
  Annexe F: Garantie et EULA - Fournit de l'information sur la garantie et l'homologation pour le SNC 4000.
  Annexe G : Acronyms - Décrit les acronymes utilisés dans la documentation SNC4000.

Voutrouverez les documents suivants en annexe de ce guide :

Guide d'installation et d'utilisation de la Scalar 24 (62-2301-01 Rév. A)
Guide de l'utilisateur de la console de gestion ADIC 3.2 (6-00064-01 Rév. B)

Explication des symboles et des remarques

Les symboles suivants et passages sur lignés marquent des informations importantes :

Symbole	Dommages au...	Mot indicateur	Définition	Consequence
	Personnel	AVERTISSEMENT :	Danger électrique imminent	Blessure grave voire mortelle
	Matériel	ATTENTION :	Risques de dommages	Dégradation évientuelle du produit, des données ou de l'environnement
		REMARQUE :	Fournit des informations importantes qui permettent de mistrésorer le système	Aucun dommage ou risque

Déclarations et notices d'ordre environnemental

Ci-dessous figurent les notices et déclarations d'ordre environnemental pour le SNC 4000.

Recyclage de produit

Cete unité contient des matériaux recyclables. Illes peuvent être recyclées sur les sites de traitement disponibles et conformément à la réglementation locale.

Batterie au lithium

AVERTISSEMENT

RISQUE D'INCENDIE, D'EXPLOSION OU DE BRULURES. NE PAS COURT-CIRCUITER, ÉCRASER OU CHAUFFER AU-DESSUS DE 100^ , INCINÉRER OU DEMONTER LA BATTERIE.

Sécurité laser

Cette unité peut containir un récepteur en mode unique ou mode multiple, lesquels sont des produits laser de classe 1. Le récepteur est conforme à l'IEC 825-1 et aux 21 CFR 1040.10 et 1040.11 de la FDA. L'émetteur–récepteur peut être utilisé dans des conditions normales.

Restrictions

Les ports optiques des modules doivent etre terminés avec un connecteur optique ou un bouchon protecteur.

Si ce document ne vous permet pas de résoudre les problèmes ou si vous souhaitez bénéficier d'une formation, contactez le centre d'assistance technique ADIC (ATAC).

Aux E.-U.:

800.827.3822

A l'extérieur des E.-U., appel gratuite :

00.800.9999.3822

Internet :

www.adic.com

Ce chapitre décrit le SNC (contrôleur de stockage en réseau) 4000.

Aperçu

Le Scalar 24 permet aux clients d'utiliser et de gerer la bibliothèque dans un environnement réseau de stockage par l'entremise du SNC 4000. Lorsqu'il est configuré dans une bibliothèque de stockage en réseau, le Scalar 24 offre la fonctionnalité suivante :

• capacité de creer des chemins de données séparés entre la bibliothèque et les composants d'hôtes hétérogènes (lecteurs et[ou] changeur de support) à l'aide du Scalar Firewall Manager (SFM). Le SFM permet de zoner les ressources de façon à ce que les hôtes n'affichent que les données stockées dont ils ont besoin. Cette protection au point terminal, une caractéristique standard des bibliothèques de stockage en réseau d'ADIC, est indépendante du système d'exploitation, du HBA et du commutateur. Le support hétérogène permet aussi à plusieurs hôtes utilisant différents systèmes d'exploitation et applications de sauvégarde d'acceder à une même bibliothèque.
• Grace à la vérification de bout en bout du chemin d'accès entre la bibliothèque et les interfaces du système hôte ouvert, les administrateurs peuvent déceler et corriger les définuts de chemin d'accès avant que la bibliothèque soit requise par les applications de sauvegerde.
• Optimisation du rendement du lecteur eliminant les temps d'atte de liaison entre protocoles et assurant le fonctionnement continu des lecteurs grâce à la pré-analyse des données et aux commandes superposées par l'entremise d'une technique développement par ADIC (brevet en instance).
• Sauvegarde sans serveur par l'entremise d'un module de déplacement de données.

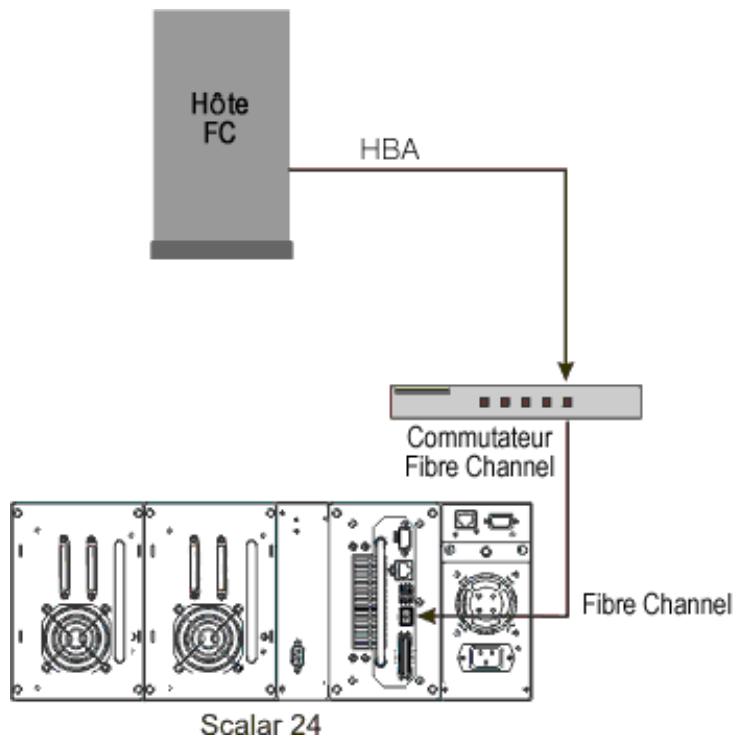

L'une des configurations possibles du SNC 4000 est illustrée à Figure 1.

Figure 1 Aperçu de la configuration

Assistance configuration

Le SNC offre une interface FC. L'interface FC est configurée avec un émetteur-recepteur enchachieable à faible encombrement (SFP). Le SNC est également doté de deux interfaces SCSI Ultra2.

Mappage d'adresse

Le SNC trace les adresses à travers et entre ces différentes interfaces et préserve la persistance des mappings d'adresse à travers la mise sous tension des systèmes, des périhériques et du SNC.

Conscience du protocole d'interface

Le SNC traite les protocoles SCSI-3 et SCSI-2 pour disquette, bande et périphériques de changement de support de bande. Il peut identifier l'hôte et les périphériques reliés à ses interfaces. Le SNC a la capacité de gérer la sécurité d'accès entre les points finals sur l'interface FC et les canaux SCSI.

Interface FC

Les interfaces pour raccord d'hote et de périhériques comprend une connexion à ondes courtes bidirectionnelle 1 et 2 Gbit/s.

Le SFP peut interopérer avec les deux liens de données 2 Gb/s et 1 Gb/s. Le SFP est replacable à chaud ; il s'agit du seul composant, à l'exception du module SNC lui-même, à être une unité replacable sur place (FRU). Voyez Retrait et remplacement du SFP à la page 29.

Les câbles doivent avoir un connecteur LC en duplex sur l'extrémité SFP et un connecteur correspondant à l'adaptateur du bus hôte (HBA) utilisé du côté hôte.

L'interface FC accepte les sauvégardes en boucle publiques et privées suivantes :

Cible
Initiateur
Cible et initiateur

L'interface FC accepte également les options de connexion suivantes :

Boucle
- Point à point
- Préférence de boucle

Le contrôleur de l'interface FC respecte les normes et specifications suivantes :

• Document de travail Fibre Channel Arbitrated Loop (FC-AL-2), rév. 6.4, 28 août 1998
• Document de travail, Raccord de Fibre Channel Loop à Matrice (FC-FLA), rév. 2.7, 12 août 1997
• Document de travail Fibre Channel Private Loop SCSI Direct Attach (FC-PLDA), rév. 2.1, 22 septembre 1997
• Fibre Channel Tape (FC-TAPE) profile, T11/98-124vD, rév. 1.13, 3 février 1999
• Protocole Fibre Channel SCSI (FCP-SCSI)
• Protocole Internet Fibre Channel (IP)
• Interface virtuelle Fibre Channel (FC-VI)

Interfaces SCSI E/S

Le SNC du Scalar 24 accepte les commandes SCSI-3 sur bus Ultra2. Le SNC est compatible avec l'équipement Ultra160 et peut soutenir les vitesses de bus Ultra160 par la mise à niveau anticipée du microprogramme. Le SNC contient deux canaux SCSI Ultra2 différentiels/asymétriquesasse tension (LVD/SE) dotés d'une terminaison interne. Les canaux SCSI possèdent une capacité de vitesse automatique et de négociation de largeur pour élargir ou rétrécir les largeurs de bus et les vitesses Standard, Fast, Ultra or Ultra2. Ces paramétres peuvent être affichés sur la console de gestion ADIC.

Les interfaces SCSI sont conformes avec les caractéristiques SCSI suivantes :

ANSI T10/1071D Rév. 6, SCSI-3 Fast-20
ANSI T10/375D Rev. 10t, SCSI-2
ANSI T10/1142D Rév. 20b, SCSI-3 Interface parallele-2

Ethernet

Le port 10/100 Base-T Ethernet est doté d'un connecteur RJ-45 pour une gestion hors bande. Il peut être connecté à un concentrateur réseau, à un commutateur ou à un routeur avec un cable à paires torsadées Ethernet non blindé. Le port Ethernet est conforme à la caractéristique IEEE 802.3.

Port de service

Le port de service est une connexion RS-232 avec un connecteur D-shell à 9 broches. Il connecte au port série hôte à l'aide d'un cable série 9 broches à 9 broches. Il est compatible avec les ports série des ordinateurs membres.

Le port de service est utilisé pour le service local et les diagnostics lorsque vous utilisez une session terminale à l'interface qui interprete les commandes.

Le port de service est configuré comme suit :

• Émulation de terminal VT100 ou ANSIW
  19.200 bauds
  8 bits de données
  Aucune parité
  Un bit d'arrêt
• Flow Control matériel ou Xon/Xoff

Voyants DEL

Le panneau d'interface du SNC est doté de voyants DEL qui indiquent l'état et l'activité du SNC et de ses interfaces.

Figure 2 DEL

Lorsque le SNC est mis sous tension pour la première fois, certaines des LED s'allument, d'autres clignotent pendant l'initialisation.

La liste suivante donne de brèves explications sur l'interprétable des signaux DEL. Voir aussi Codes d'erreur POST à la page 155.

FC

Pour le canal FC, le DEL s'estint lorsque le canal n'est pas connecté. Il s'allume lorsque le canal est connecté à un pérophérique FC sous tension. Il clignote lorsqu'il a une activités sur le canal.

S1 et S2

Pour chaque canal SCSI, le DEL s'estint lorsqu'aucun périphérique n'a etedetected sur le port. Il s'allume quand une cible a etedioue sur le canal. Le DEL se remet sur arrêt si le canal est réinitialisé.

PWR

Le DEL PWR (alimentation) s'allume lorsque le SNC est alimenté. Il clignote si les capteurs de tension intégrés déterminent qu'aucune tension d'alimentation requise n'est hors portée.

RDY

Le DEL RDY (pré) indique l'état Pré. Habituellement, le DEL RDY commence à clignoter après que le SNC ait été initiaisé. Si le DEL RDY demeure sur marche ou arrêtpendant plus de quelques secondes, cela signifie qu'il y a un problème.
Le DEL RDY clignote rapidement, quatre fois à la seconde, lorsque le SNC fonctionne en mode Diagnostic.

ERR

Le DEL ERR (erreur) indique la presence d'une erreur. Il peut indiquer des erreurs comme des conditions de surchauffe, le ventilateur en panne ou toute autre condition d'erreur détectee dans le programme. Voir Codes d'erreur POST à la page 155.

Fonctions de Firmware 4.40

Ce chapitre déscrit les fonctions du Firmware 4.40 du contrôleur de stockage en réseau (SNC). L'interface SNC entre l'unité de stockage et l'hôte assure la connectivité entre le canal optique et SCSI.

Le microprogramme du SNC trace les adresses à travers et entre différentes interfaces, configure des correspondances privées sécuritaires, conditionne le chemin de données et maintient la persistance des mappings d'adresse lors de la mise sous et hors tension des systèmes, des péripériques, des commutateurs et du SNC. Le SNC accepte jusqu'à 2048 péripériques de stockage distincts à travers plusieurs interfaces.

Les fonctions mises en valeur avec cette version sont décrites ci-dessous.

Mappage sur chemins multiples

Le mappage sur chemins multiples permet à l'administrateur de tracer un périhérique de stockage relié par canal optique à travers tous les canaux de communication SCSI sur le SNC, ce qui assure la redondance du processus. La fonction de mappage sur chemins multiples est disponible en versions automatique et manuelle. La version automatique de cette fonction peut être utilisée par un logiciel hôte spécialisé à haute disponibilité. Les deux versions require une licence d'utilisation.

Capacité de modification du WWN

La capacité de modification du World Wide Name (WWW) permet à l'administrateur de modifier le WWWN sur le SNC. Pendant la procédure, un message s'affiche signalant la nécessité de maintainant un nom globalement unique. L'activation du changement nécessite l'entrée d'un mot de salle. Il est possible de modifier le nom sur le noeud World Wide ou celui du port World Wide seulement. Cette fonction a été implantée afin de simplifier le remplacement du SNC.

DHCP

Le DHCP permet à l'administrateur de configurer les paramètres du réseau, dont les adresses IP et les durées de location d'un périhérique à partir d'un serveur commun. Lorsque le DHCP est activé, le SNC demande les données de configuration au serveur DHCP et configure l'interface Ethernet en se fondant sur les résultats obtenus. Le DHCP peut être activé dans des environnementss ou le SNC est relié à un réseau privé et l'AMC n'est pas utilisé pour le contrôle direct du SNC. Le DNS est utilisé par les périhériques cibles pour déterminer les adresses IP des hôtes identifiés ; il devient actif chaque fois que le DHCP est activé.

Plateformes acceptées

Le SNC est un produit indépendant de toute plateforme. Vous pouvez connecter un hôte au SNC après avoir installé l'adaptateur de bus hôte approprié et les pilotes. Vous pouvez également connecter les systèmes hôtes avec différents systèmes d'exploitation au SNC via le FC.

Pour obtenir une liste à jour des plates-formes acceptées, des configurations et des adaptateurs de bus hôte, visitez www.adic.com/scalar24.

Le SNC accepte les connexions à Scalar 24, ainsi que tous les lecteurs de bande disponibles pour cette unité.

Caracteristiques de fonctionnement

Cette section contient toutes les specifications physiques, electriques et environnementales pour le produit.

Le SNC est intégré au Scalar 24. Le panneau d'interface de l'unité est visible à l'arrière du Scalar 24.

Les dimensions extérieures sont les suivantes :

7,6cm de haut
17,8 cm de profond
15,2 cm de large
- poids:1kg

Afin de-disposer d'une marge de sécurité et d'assurer un refroidissement adequat, cette unité est dotée d'un ventilateur à sortie tachymétrique 12 V.c.c. Si les températures excédent les specifications, un avis d'alarme environnementale est transmis et enregistré, ce qui permet de déterminer les causes environnementales de la defaillance. Ces données peuvent être consultées sur la console de gestion ADIC.

Environnement de fonctionnement

Les paramètres de l'environnement de fonctionnement sont les suivants :

• Température de fonctionnement: 5^ C à 45^ C (50° F à 113° F)
• Température de stockage: -40°C à 70°C (-40°F à 158°F)
• Humidité : de 10 à 85 % en fonctionnement, sans condensation de 5 à 95 % hors fonctionnement, sans condensation

Consommation d'énergie

Le SNC est alimenté par le Scalar 24. La consommation d'énergie maximale est de 58 watts en mode activé. L'état de la consommation d'énergie est surveillé et enregistré par le DEL PWR et transmis à la console de gestion ADIC.

Console de gestion ADIC

La console de gestion ADIC (AMC) offre la telegestion centralisée des bibliothèques de stockage en réseau Scalar. Les fonctions de l'AMC comprend :

• Gestion et surveillance simultanées de plusieurs bibliothèques Scalar
• Affichage graphique personnalisable des bibliothèques ADIC
  Enregistrement des événements fondés sur la politique et avis par courriel
• Diagnostics au niveau périphérique, production de rapport et configuration

Toutes ces fonctions sont intégrées dans une interface de type pointer-cliquer qui simplifie la gestion. L'AMC recoit les données transmises par les bibliothèques de stockage en réseau Scalar à l'aide du protocole SNMP standard. Puisque l'ADIC utilise un protocole standard de l'industrie, les données peuvent être transmises par les bibliothèques ADIC aux applications structurelles. Ces applications structurilles peuvent utiliser des interruptions SNMP pour produit des rapports et envoyer des alarmes par télévertisseur dans le cadre du programme de gestion de l'entreprise. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Cette section décrit l'installation et l'initialisation du SNC 4000, des péripériques SCSI et de l'adaptateur de bus hôte. Les directives d'installation sont réparties en quatre sections :

Déballage et Inspection

Sortez le SNC du carton. Vérifiez que les articles suivants ont été livrés avec votre SNC et qu'aucun d'entre eux n'a été endommagé :

Un SFP
- Documentation sur le produit et logiciel sur cédérom
- Deux câbles SCSI HD68/VHDCI
Une terminaison LVD

REMARQUE: Conservez le cédérom dans un endroit sur aux fins de consultation.

Pre-installation

Il est important de vérifier chacun des éléments décrits dans les étapes ci-dessous avant de commencer à installer le SNC. Ceci permet d'assurer une installation reussie du produit.

Outils nécessaires	Logiciel nécessaire	Autres ressources
Câble ininterrompu RS-232	Logiciel serveur-client de la console de gestion ADIC	Information IP pour le SNC
Cordon de raccordement RJ-45	Microprogramme SNC	Système doté d'HyperTerminal
Câbles optiques SC/LC		Serveur d'exploitation de la console de gestion ADIC

1 Installez le serveur de la console de gestion ADIC et le logiciel client. Pour de l'information sur l'installation, consultez le Guide de l'utiliser de la console de gestion ADIC. Nous vous recommendons d'utiliser ce logiciel pour la vérification des connexions et pendant la procEDURE de post-installation.
2 Assurez-vous de dispose de la version la plus recente du microprogramme du SNC en allant a www.adic.com/downloads/firmware.
3 Assurez-vous que voitre système d'exploitation et voitre ensemble de services sont à jour et acceptés par la bibliothèque.
4 Vérifiez que l'adaptateur de bus hôte (HBA) a bien eté installé aux hôtes connectés à SAN et configuré de la manière appropriée. Les BIOS et les pilotes de péripériques doivent être au niveau le plus courant.
5 Installez le service d'enregistrement de I'hote pour les hotes qui seront connectés à la bibliothèques.
6 Assurez-vous de disposer de tous les câbles FC requis.

REMARQUE

Le Scalar 24 utilise une connexion LC à haute densité. Dans les environnements où la bibliothèque doit être connectée aux interfaces SC (GBIC, 1x9, etc.), assurez-vous de dispose de câbles SC à LC.

7 Identifiez les deux extrémités de chaque cable SCSI avec l'ID du lecteur et le numéro du connecteur SNC.
8 Si vous utilisez la console de gestion ADIC pour gerer le SNC 4000, configurez un environnement Ethernet. Vous devrez regler les parametes de reseau suivants:

Adresse IP statique

Filtredereseau

Nom SNC défini par l'utilisateur

Passerelle par défaut

ATTENTION

L'utilisation de paramètres de réseau Incorrects risque de causeurs des problèmes sur le réseau Ethernet.

REMARQUE

Le nom de réseau par défaut est le numéro de série de l'unité. Si vous désisissez un nom différent, celui-ci devient l'invite affichée sur le terminal de service. La sélection d'un autre nom peut être utile si vous avez plus d'un SNC 4000. Pour modifier le nom, utilisez la commandeHostNameSet. Pour de plus amples informations, voir hostnameSet à la page 98.

9 Connectez le port Ethernet du SNC au LAN. La connectivité de la bibliothèque et les paramètres de surveillance peuvent être générés à partir de la console de gestion ADIC.

Suivez les directives ci-dessous pour installer le SNC, ainsi que l'unité de stockage SCSI reliée et les hôtes FC reliés.

1 Mettez votre Scalar 24 hors tension et déconnectez le cordon de la ligne CA de la prise d'alimentation CA.
2 Trouvez l'emplacement disponible pour le SNC à l'arrière du Scalar 24. Dévissez les quatre vis à oreilles sur la plaque de protection et retirez-la. Stockez la plaque de protection dans un endroit facile d'accès. Cette plaque est nécessaire pour assurer le fonctionnement et le refroidissement ajustat de la bibliothèque si jamais le SNC est terminé.

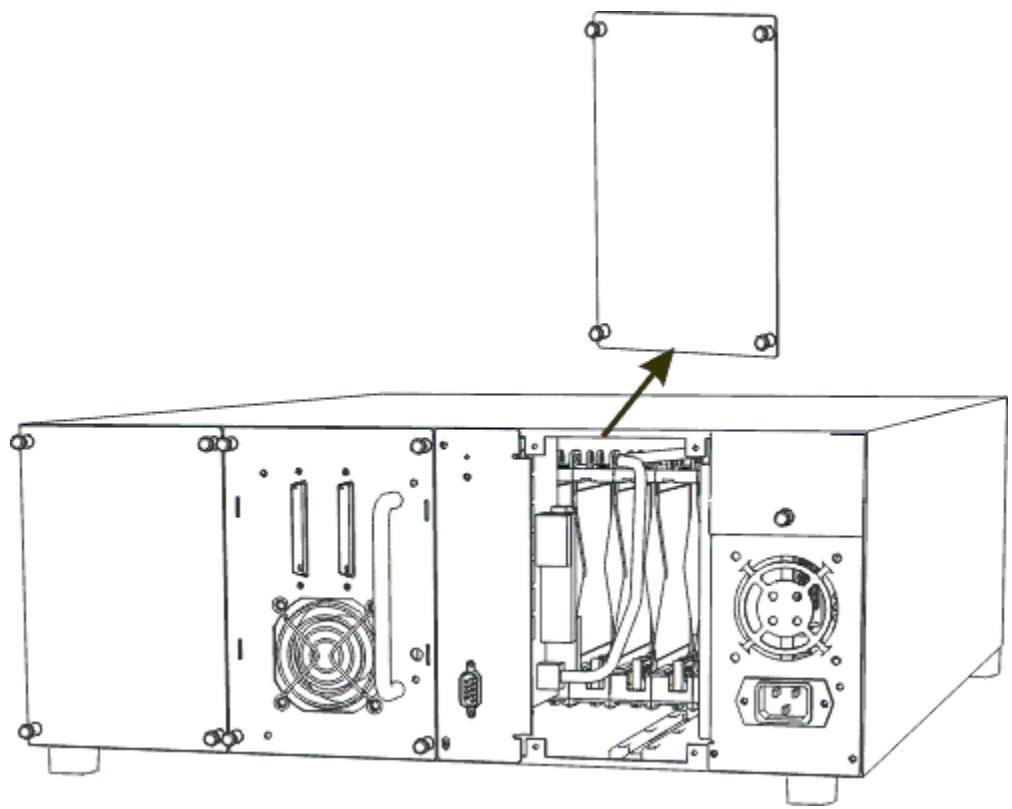

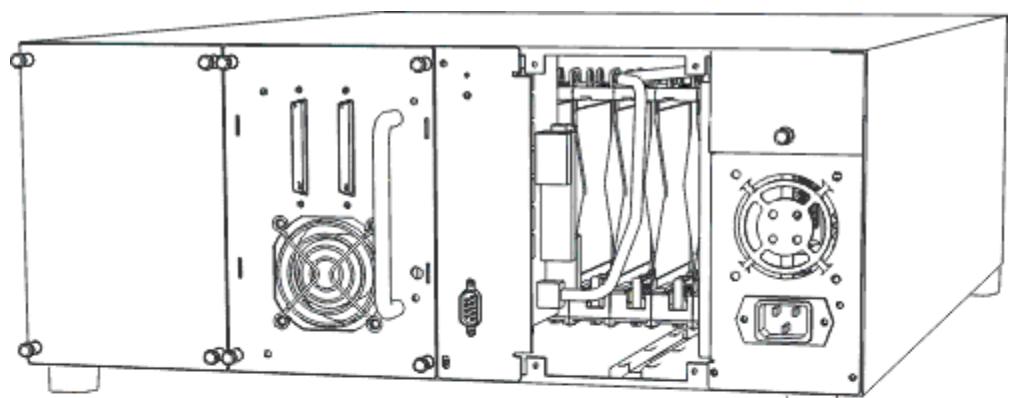

Figure 3 Retrait de la plaque de protection

3 Faites glisser le SNC en position jusqu'à ce qu'il soit connecté au connecteur, puis serrez les vis à oreilles.

Figure 4 Installation du SNC

4 Connectez une extrémité du cable RS-232 dans le port de service du SNC et l'autre extrémité dans le terminal de service.
5 Lancez une session d'émulation du terminal à l'aide d'HyperTerminal et les réglages suivants :

Émulation du terminal VT100 or ANSW
19.200 bauds
8 bits de données
Aucune parité
Un bit d'arrêt
- Flow Control matériel ou Xon/Xoff

6 Reliez le concentrateur au SNC à l'aide du cable Ethernet.
7 Connectez les cables SCSI à la bibliothèque. L'illustration ci-dessous présente un exemple de câblage type de deux lecteurs branchés à chacun des canaux SCSI sur le SNC. Le dernier périphérique pour les deux lecteurs doit être connecté en dernier sur le bus SCSI, comme dans l'illustration.

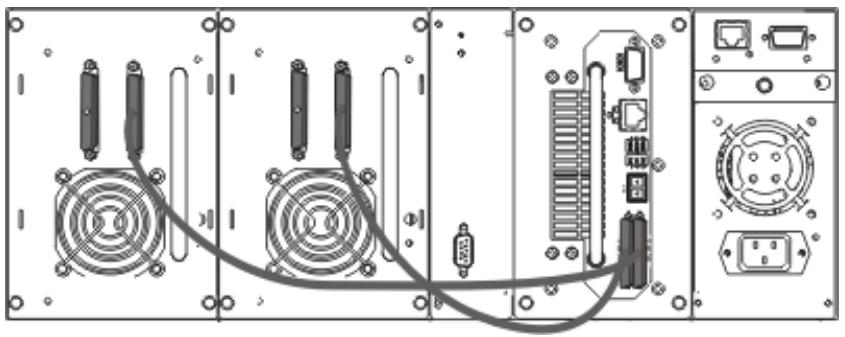

Figure 5 Câblage SCSI de deux lecteurs

8 Mettez le Scalar 24 sous tension.

Après une minute, le DEL RDY du SNC devrait commencer à clignoter une fois à la seconde et le message Done executing startup script devrait s'afficher sur le terminal de service.

9 Configurez l'information reseau en entrant les données suivantes sur le terminal de service :

ethAddrSet "ip_address", " subnet_mask"

avec "ip_address" et " subnet_mask" replacés par les valeurs réelles (par exemple :

ethAddrSet "172.16.32.12", "172.16.1.1"

Puis entrez :

gateAddrSet "default_GATEway_ip"

avec "default_GATEwip" remplaced par l'adresse IP de la passerelle par défaut.

Puis entrez :

hostNameSet "name"

avec "name" remplace par le nom que vous voulez que la console de gestion ADIC affiche.

10 Configurez la date et l'heure. Vous pouvez entrer l'heure réelle manuellement ou utiliser un serveur temporel. Voyez les procédures de réglage de la date et de l'heure ci-dessous.

Configuration de la date et de l'heure

Suivez la procédure ci-dessous pour régler la RTC (horloge en temps réel). Pour plus d'information sur les commandes à utiliser pour cette procédure, voyagez Commandes représentées en ordre alphétique par fonction à la page 69.

1 Utilisez la commande rtcDataSet pour régler manuellement l'horloge en temps réel. La commande rtcDataSet accepte les arguments ci-dessous :

2 Utilisez la commande dateSetFromRTC pour regler la RTC comme la source de la date affichee :

3 Utilisez la commande tzSet pour régler le fuseau hora. HNE est utilisé dans l'exemple pour l'heure normale de l'est :

SNC4000> tzSet "EST"
TZ Set TIMEZONE = EST:EDT:300:040202:101502
valeur = 0 = 0x0

4 Utilisez la commande date pour confirmer.

SNC4000 > date
SNC4000 > FRI JAN 26 9:30:49 2001

ATTENTION

Utilisez le format d'horloge 24 heures pour programmer l'horloge en temps réel. L'heure sera retranchée d'une heures à la date de prise d'effect de l'heure avancée.

Ajout d'un système hôte au serveur temporel utilisé

Suivez la procédure ci-dessous pour configurer le réglage automatique de la date. Pour plus d'information sur les commandes à utiliser pour cette procédure, voyagez Commandes générées en ordre alphétique par fonction à la page 69.

1 Pour activer la fonction de serveur temporel, utilisez la commande setNettime.

SNC4000 > setNettime 1
Nettime 1 value = 0 = 0x0

2 Ajoutez un serveur temporel au SNC en utilisant la commande setTimeHost.

SNC4000 > setTimeHost "butter"
Time Host butter value = 0 = 0x0

3 Reglez le systeme distant comme source d'affichage date-heure à avec la commande rdate.

4 Utilisez la commande tzSet pour régler le fuseau hora. Dans l'exemple suivant, EST permet de régler l'heure normale du Pacifique.

SNC4000 > tzSet "EST" TZ Set TIMEZONE = EST:EDT:300:040202:101502 value = 0 = 0x0

5 Pour confirmer, utilisez la commande date.

SNC4000 > date WED JUL 18 14:51:59 2001 value = 0 = 0x0

Synchronisation de l'horloge en temps réel avec le serveur temporel

Suivez cette procédure pour synchroniser l'horloge en temps réel avec le serveur temporel. Pour plus d'information sur les commandes à utiliser pour cette procédure, voyagez Commandes générées en ordre alphabétique par fonction à la page 69.

1 Utilisez la commande setTimeHost pour ajouter un serveur temporel avec hote au système SNC.

SNC4000 > setTimeHost "butter"
Time Host butter value = 0 = 0x0

2 Synchronisez l'horloge en temps réel avec le serveur temporel à l'aide de la commande rtcSetCurrent.

Désactivation de l'hôte du serveur temporel

Suivez l'etape ci-dessous pour désactiver l'hôte du serveur temporel.

1 Pour désactiver la fonction de serveur temporel, utilisez la commande setNettime.

SNC4000 > setNettime 0
Nettime 0 value = 0 = 0x0

L'houre returnera à l'heure régée sur l'horloge en temps réel.

Post-installation

Executez les procédures ci-dessous pour vérifier les connexions et initiaiser le port FC, les interruptions SNMP et les avis par courriel. Vous devrez utiliser la console de gestion ADIC. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

1 À partir de la console de gestion ADIC, confirmez que tous les périphériques connectés s'affichent sous chaque canal.
2 Vérifiez et réglez la configuration du port FC. Les paramètres de vitesse et de connectivité du SNC sont régés par défaut à « autodétction »; dans la plupart des configurations, aucune autre réglage n'est nécessaire. Toutefois, si l'environnement d'installation requiert des paramètres personalisés, vous doivent confirmer les réglages suivants:

Vitesse

1 Gbps ou 2 Gbps

Options de connexion De point à point (matrice), en boucle ou préférence boucle

ID boucle : Identification logicielle-matérielle et spécifique

Mode du port Target or Target & Initiator

Pour plus d'information sur la configuration du FC et les effets de chaque réglages, voir le Guide de l'utilisateur de la console de gestion ADIC.

ATTENTION

Ne réglez pas le mode port vers initiateur pour cette bibliothèque. Le réglage du mode vers initiateur empêche les hôtes d'afficher les lecteurs de bibliothèque et le changeur de support. Avec le mode initiateur, le SNC s'affiche en tant qu'hôte au lieu d'un dispositif de stockage.

3 Configurez toutes les interruptions SNMP. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.
4 Enregistrez voire configuration courante au cas ou vous auriez besoin de la restaurer dans le futuro. Pour de plus amples informations, voir Fichiers de configuration.
5 Si vous n'utilise pas la version la plus recente du microprogramme du SNC, mettez votre microprogramme à jour. Pour de plus amples informations, voir Mise à jour du microprogramme.
6 Configurez les avis par courriel. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Nos you recommendns d'enregister une copie de votre configuraion au cas ou you auriez besoin de la restaurer dans le futur. La console de gestion ADIC est l'outil le plus simple et le efficace en ce qui a trait aux configurations d'enregistrement et de chargement. Pour plus d'information, consultez the Guide de l'utilisateur de la console de gestion ADIC. You pouze aussi utiliser le terminal de service comme methode de remplacement pour executer ces opérations. Les procedures ci-dessous expliquent comment enregister et charger les fichiers de configuration à partir du terminal de service.

Enregistrement d'un fichier de configuration

Suivez la procédure ci-dessous pour enregistrer votre configuration.

1 Dans la fenêtre HyperTerminal, entrez sz "config.cfg" et appuyez sur Enter.
"config.cfg" est un exemple de nom. Vous pouvez spécifique un nom de fichier différent, mais celui ci doit être placé entre guillemets, contenir un maximum de huit caractères et se terminer par l'extension.cfg.
2 Dans la fenêtre HyperTerminal, Sélectionnez Transfer and Receive File.
3 À partir du dialogue Receive File, entrez le chemin vers le dossier dans lequel vous pouze enregistrer le fichier ou cliquez sur le bouton Browse pour naviguer jusqu'au dossier désiré.
4 Pour le Receiving protocol, selectionnez Zmodem et appuyez sur le bouton Receive.
5 Attendez que le message d'etat Configuration Download Complete apparaisse sur le terminal de service, ce qui indique la réussite de cette procédure.
6 Si HyperTerminal signale une erreur, tentez à nouveau de recevoir le fichier.

Chargement d'un fichier de configuration

Suivez les étapes ci-dessous pour charger un fichier de configuration enregistré.

1 Dans la fenêtre HyperTerminal, lorsque le guide de commande SNC4000> apparait, entrez rz et appuyez sur Enter.
2 Dans la fenetre HyperTerminal, selectionnez Transfer and Send File.
3 À partir du dialogue Send File, entrez le chemin et le nom de fichier où se trouve le microprogramme ou cliquez sur le bouton Browse pour naviguer jusqu'au dossier désiré. Dans le champ Protocol, sélectionnez Zmodem et cliquez sur le bouton Send.
4 Attendez que le message d'etat Configuration Update Complete apparaisse sur le terminal de service, ce qui indique la réussite de cette procédure.
5 Redémarrez le SNC pour activer la mise à jour.
6 Si HyperTerminal signale une erreur, tentez à nouveau de transmettre le fichier.

Mise à jour du microprogramme

Voues pouze mette a jour le microprogramme sur le SNC 4000 a partir de la console de gestion ADIC. Pour plus d'information, consultez the Guide de l'utiliser de la console de gestion ADIC.

Scalar Firewall Manager

Le Scalar Firewall Manager (SFM) est une fonction logicielle qui collects toutes les données de l'hôte et du péripérisque cible, et gère le contrôle d'accès de bout en bout dans le SAN. Il permet à l'administrateur du système de contrôle les privilèges d'accès des différents adaptateurs de bus hôte (HBA) et péripériques cibles reliés au SCSI et aux canaux optiques du SNC. L'administrateur du système utilise la console de gestion ADIC pour:gérer le SFM.

• La technologie SFM permet aux réseaux de stockage multi-utilisateurs de partager les mêmes canaux ou voies de connectivité pour acceder aux mêmes éléments ou ressources de stockage. Par conséquent, plusieurs connexions privées virtuelles peuvent être créées à l'intérieur d'un même réseautage de stockage.
  Le SFM est entiement independant de I'hote et n'exige aucun composant logiciel de I'hote (un service d'enregistrement de I'hote automatique en option fournissant des données d'etat periodiques sur I'hote est compris). Il ne depend aucunement d'une interface et accepte les canaux optiques, le SCSI et toute autre interface du SAN. Il est egalement independant des éléments de stockage et ne requiert aucune modification des parametes de partage ni aucun nouveau periphérique de stockage.
• Le SFM contrôle les HBA des canaux optiques à partir de leur World Wide Name (WWW) unique. Puisque les commutateurs de canal optique ont également un WWW, le SFM peut localiser les commutateurs FC connectés au SNC et contrôle leur accès.
  Le SFM gere l'acces des hotes connectés au SNC par les commutateurs FC et les concentrateurs. Le SNC accepte un maximum de 2048 LUN à travers toutes ses interfaces. Il est assujetti à une limite virtuelle quant au nombre d'hotes (HBA ou initiateurs) connectés à chaque port. Le réglage par défaut est de 64 initiateurs par port. Par conséquent et en raison de ce réglage par défaut, un SNC doté de deux ports de canal optique accepté jusqu'à 128 connexions hotes.
  Le SFM cree et maintient une base de données dans une memoire non volatile pour conserve les données constantes à propos de chaque HBA (ou initiateur) ainsi que ses priviliges d'accès LUN.

• Lorsque vous exécutez la commande Save Configuration à partir de la console de gestion ADIC, le mappage constant du périhérique et la base de données constantes du SFM sont tous enregistrés dans un fjichier. Ceci permet de charger tous les réglages de configuration sur un autre SNC dans l'eventualité où le SNC initial doit être remplaced.
  Lorsque le SFM est initiaisé pour la première fois, il prend une « photo » de la configuration existante. Le SFM attribue automatiquement l'accès entre les HBA et les éléments de stockage disposant d'une capacité d'accès valide, de manière à ce que la configuration existante ne soit pas touchée. Par conséquent, les hôtes en ligne connectés à un SNC conservent leurs autorisations d'accès courantes aux éléments de stockage.

• Tout HBA (ou initiateur) ajoute à une connexion SAN à une date ultérieure n'a accès qu'à la commande SNC et au LUN de contrôle. Le cas échéant, l'administrateur de système doit régler explicitement les privilèges d'accès à l'élement de stockage désiré pour chaque connexion hôte.

Service d'enregistrement de l'hôte

Le service d'enregistrement de l'hote (HRS) est un petit service ou programme démon installé sur les hôtes, qui leur donne accès à la librairie. Le HRS simplifie le configuration de la sécurité et permet aux administrateurs de:gérer les connexions hôtes vers la bibliothèque. Pour ce, le HRS transmet une impulsion de données périodique par l'entremise du HBA du canal optique de l'hôte vers la bibliothèque. L'impulsion contient le WWN de l'hôte, le nom du réseau, le type de HBA et le niveau du lecteur HBA. Le SNC enregistre ces données et les affiche sur l'AMC.

Cette information sert à simplifier la configuration du pare-feu intégré, SFM. Au lieu d'associer manuellement le WWN du HBA à un hôte spécifique, le Scalar Firewall Manager (SMF) est configuré à l'aide des noms d'hôtes connus. Le HRS sert aussi à gérer l'état des hôtes connectés à la bibliothèque. Lorsque le SNC reçoit une impulsion HRS de l'hôte, l'hôte s'affiche sur l'AMC à l'état en ligne. Si le SNC ne reçoit pas deux impulsions HRS consécutives, l'hôte s'affiche à l'état hors ligne.

REMARQUE

L'écran de l'AMC doit être rafraîchi pour afficher les changements d'état des hôtes.

ATTENTION

Si le SFM n'est pas activé, les hôtes ne s'affichent pas sur l'AMC.

La base de données du SFM utilise des champs séparés pour stocker le WWN, le nom de l'hôte, le type d'hôte, la connexion et l'état de l'hôte, de même qu'un champ d'accès LUN, qui contient des données sur les LUN qui lui sont attribués.

Lorsque le SNC est initiaisé pour la première fois, le SFM traite d'abord tous les hôtes à l'état « hors ligne » jusqu'à ce qu'un hôte transmette une demande S/E au SNC. Le SFM détecte le E/S et obtient le WWN du HBA ou de l'initiateur. Si le WWN figure déjà dans la base de données (déjà enregistrré), le SFM enregistre la valeur « en ligne » dans le champ d'état.

Si le WWN ne figure pas dans la base de données, le SFM l'ajoute et enregistre la valeur « en ligne » dans le champ d'etat. Le SFM règle par défaut chacun des autres champs paramètres à « unknown » (inconnu).

À ce point, le SFM a enregistré le HBA ou l'initiateur, mais possède un minimum d'information sur ce HBA ou initiateur. L'administrateur de système peut terminer la procédure d'enregistrement à l'aide du SNC, en entrant les données hôte « unknown » (inconnues) et en attribuant des privilèges d'accès aux LUN.

Installation du service d'enregistrement de l'hote

Le logiciel du service d'enregistrement de l'hote est inclus sur le cédérom livre avec le SNC.

1 Insérez le cédérom du SNC dans l'hôte.
2 Naviguez jusqu'au dossier logiciel du client.
3 Ouvrez le dossier pour afficher votre système d'exploitation et ouvre le fjichier « readme » . Ce fjichier contient des directives spécifiques d'installation du progiciel.
4 Installez le propiciel.
5 Redemarrez le serveur.

6 (Facultatif) Configurez la sécurité du SNC, la zone de canal et(ou) le Scalar Firewall Manager. Pour des déclarations et des directives spécifiques, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Une fois qu'il est installé, le service est lancé automatiquement et ne requiert autre interaction de l'administrateur du système. À partir de la console de gestion ADIC, vous pouvez voir le canal optique auquel l'hôte est connecté et vérifier si l'hôte est en ligne ou non. Pour obtenir une mise à jour du logiciel, allez à « Service and Support » à www.adic.com.

REMARQUE

VoudevezrafchairleSNCa partir de la console de gestion ADIC pour afficher les changements d'etat des hotes.

Une fois que le SFM est activé, vous pouvez ajouter un hôte (ou initiateur) à la configuration du SAN ou le supprimer de la configuration du SAN. Cette section fournir des explications sur l'ajout et la suppression des hôtes.

Ajout d'un hôte à la configuration du SAN

Vouss pouvez connecter un nouvel hote au SAN en tout temps. Le SFM ajoute automatiquement le nouvel hote à la base de données aussi que celui-ci est connecté au SAN. Si vous voulez ajouter un nouvel hote maintainant, allez à Ajout d'un nouvel hote au SAN. Vouss pouvez aussi configurer le SFM avant d'ajouter un nouvel hote en allant à Ajout d'un hote avant sa connexion au SAN.

Ajout d'un nouvel hôte au SAN

Lorsque you ajoutez un nouvel hote au SAN, le SFM detecte automatiquement cet hote et l'ajoute dans sa base de données. Lorsque you connectez ou rafraîchissez le SNC à partir de la console de gestion ADIC, vous pouze voir le nouvel hote dans la fenêtre des réglages d'accès du SFM. Si le service d'enregistrement de l'hôte est activé sur l'hôte, le SFM obtient automatiquement les paramètres de cet hôte. Si le service d'enregistrement de l'hôte n'est pas activé sur l'hôte, le SFM ne connait que le WWN du HBA. Le cas échéant, vous pouze enter manuellement les autres paramètres de l'hôte.

Suivez ces étapes pour ajouter un nouvel hôte à la configuration du SAN :

1 Connectez l'hote au SAN.
2 Si vous doivent installer le service d'enregistrement de l'hôte, allez à Installation du service d'enregistrement de l'hôte à la page 22.
3 Si vous doivent définir les attributions LUN pour les périphériques que vous pouze attribuer au nouvel hôte, consultez le Guide de l'utilisateur de la console de gestion ADIC.
4 Pour plus d'information sur l'entrée des paramètres de l'hôte, consultez le Guide de l'utilisateur de la console de gestion ADIC.
5 Consultez le Guide de l'utilisateur de la console de gestion ADIC pour attribuer les autorisations d'accès au nouvel hôte.
6 Assurez-vous que le nouvel hote a accès aux périphériques attribués.
7 Enregistrez votre configuration selon la méthode expliquée à Enregistrement d'un fichier de configuration à la page 20.

Ajout d'un hôte avant sa connexion au SAN

Vous pouvez ajouter un hôte qui n'a pas encore eté connecté au SAN et configurer d'avance ses autorisations d'accès. Pour plus d'information, consultez la section « Ajout d'hôtes VPS/SFM » dans le Guide de l'utilisateur de la console de gestion ADIC.

Une fois que le nouvel hôte a eté ajouté, vous pouze lui attribuer des autorisations d'accès.

Suppression d'un hôte dans la configuration du SAN

Il est possible que vous deviez supprimer un hôte de la base de données du SFM. Le SFM ne vous autorise pas à supprimer un hôte alors qu'il est en ligne. Pour plus d'information, consultez la section « Suppression d'hôtes VPS/SFM Hosts » dans le Guide de l'utilisateur de la console de gestion ADIC.

Intégration du SFM à la zone de canal

Meme s'il est possible d'intégrer le SFM à la zone de canal, cette procédure n'est pas recommandée. Le SFM ne peut attribuer d'accès aux LUN sur les canaux rendus inaccessibles par la zone de canal. Si vous disposez d'une configuration de zone de canal partagée, nous vous recommendons d'editor toutes les zones afin de permettre aux connexion SAN d'acceder à tous les canaux SCSI; sinon, vous pourriez rendre inaccessibles les péripériques auxquels l'accès devait être permis.

Connexion à un port de service

Le port de service sur le SNC est un port RS-232C, configuré à 19200 bauds avec 8 bits de données, 1 bit d'arrêt, sans parité et soit un contrôle de flux de matériel, soit un contrôle de flux Xon/Xoff flow.

Pour connecter au port de service SNC, un terminal de service sera requis. Le terminal de service peut etre un ordinateur personnel standard qui dispose d'un port serial (COM). La connexion enre le SNC et le terminal de service est etablie avec un cable ininterrompu 9 broches a 9 broches.

REMARQUE

Certain systèmes, comme les postes de travail Unix, peuvent nécessiter l'utilisation d'un cable ou d'un adaptateur différent pour se connecter au port de service SNC.

Connexions à un port de service

La figure ci-dessous illustré les connexions du port de service.

Figure 6 Broche de port de service

Les connexions sont indiquées sur le tableau ci-après.

Tableau 1 Attribution des broches du connecteur DB-9 RS-232

Numéro de broche	Nom du signal	Abréviation	Directives concernant le SNC 4000
1	Détection de porteuse	CD	Entrée
2	Transmission de données	TD	Sortie
3	Réception de données	RD	Entrée

Tableau 1 Attribution des broches du connecteur DB-9 RS-232

4	Terminal de données prêt	DTR	Sortie
5	Retour commun du signal	SG	-
6	Poste de données prêt	DSR	Entrée
7	Prêt à émettre	CTS	Entrée
8	Demande d'émission	RTS	Sortie
9	Indicateur de sonnerie	RI	Entrée

Connexion au terminal de service

Une fois que le terminal de service a eté connecté au port de service SNC, un programme d'émulation du terminal sera nécessaire pour acceder à l'interface de la ligne de commande du SNC. La plupart des systèmes d'exploitation sont accompanies d'HyperTerminal ou tout autre forme de programme d'émulation de terminal par défaut. Si vous n'avez pas de programme d'émulation de terminal, le fournisseur de votre système d'exploitation devrait vous en fournir un (ou tout au moins vous en recommender un).

Matériel requis

Câble ininterrompu RS-232 DB9F
- Un terminal RS-232 DTE ou un ordinateur de bureau/bloc-notes utilisant un logiciel d'émulation de terminal

Connexion avec HyperTerminal

Cette section explique les différentes étapes à suivre pour installer le programme HyperTerminal. D'autres programmes d'émulation de terminal fonctionnement de la même façon.

1 Connectez le cable ininterrompu (et l'adaptateur de 9 à 25 broches, le cas échéant) entre le port sériel de l'ordinateur (COM) et le port de service SNC.
2 Sur le terminal de service, selectionnez et double-cliquez sur l'icone HyperTerminal.
3 Dans la bofte de dialogue New Connection, entrez SNC4000 pour nom et cliquez sur OK.
4 Dans la boîte de dialogue Connect To, pour le champ Connect using, Sélectionnez le numéro de port COM que vous avez besoin et cliquez sur OK.

Dans la boîte de dialogue COM Properties Sélectionné les éléments suivants :

Bits par seconde :19200
- Bits de donnée :8
- Parité :Aucune
- Bits d'arrêt : 1
- Contrôle de flux : Hardware ou Xon/Xoff

5 Cliquez sur OK.

Connexion avec Telnet

Lorsqu'il arrive que l'accès de la ligne de commande au SNC est requis et que l'accès local n'est pas autorisé, il est possible pour Telnet dans le SNC. L'accès Telnet doit être réservé pour la mise à jour à distance de l'horloge SNC, de l'information IP ou de la collecte d'une commande supportdump. Pour toutes les autres tâches de gestion, la console de gestion ADIC est la méthode privilégière pouractualiser de l'information.

ATTENTION

Les modifications apportées au SNC avec Telnet sont permanentes. Il n'y a pas de touche Annuler pour sauvégarder les changements.

Avant que les utilisateurs puisse obtenir l'accès à distance au SNC, il est nécessaire d'effectuer plusieurs étapes de configuration.

Créer des comptes d'utilisateur pour l'accès Tellnet

Les comptes d'utilisateur sont différents de ceux créés dans l'AMC. Chaque SNC maintain sa propre liste de comptes d'utilisateur et de mots de passer. Pour creer un utiliser, établissez une connexion sériele au SNC et entrez la commande suivante :

addUser "xxxx", "yyyy"

Lorsque xxx est le nom d'utilisateur et yyy le mot de passer.

Creez des utilisateurs supplémentaires si nécessaire.

Déverrouiller l'interprête

Le SNC utilise une commande intitulée shellLock pour éviter l'accès Telnet au SNC. Cette commande est utilisée pour garantir qu'un administrateur puisse toujours acceder au SNC en passant par le port série pour effectuer des tâches de diagnostic ou de dépannage. shellLock a été mis en œuvre avec VxWorks (le système d'exploitation adjacent du SNC et la plupart des dispositifs SAN) et ne permet qu'une seule session de ligne de commande à la fois. Le fait de n'autoriser qu'une seule connexion de diagnostic (Telnet ou de série) est avantageux étant donné qu'il évite aux administrateurs d'effectuer des changements simultanés qui risqueraient de destabiliser le dispositif. Puisque qu'un seul utiliser à la fois peut acceder à la ligne de commande, un utiliser Telnet à la possibilité d'ouvrir une session et de verrouiller tous les autres administrateurs. La seule façon de supprimer ce verrouillage est de redémarrer le SNC.

REMARQUE

Meme lorsque l'interpréteur est verrouillé, la console de gestion ADIC pourrait:gérer le SNC.

Pour éviter qu'un utilisateur Telnet ne puisse verrouiller l'interprête de ligne de commage, effectuez une connexion de la ligne de commande au SNC et saisissez :

shellLock 1

Pour déverrouiller la saisie interprête :

shellLock 0

Avec Telnet

Losque vous ouvrez une connexion Telnet au SNC, les éléments suivants doivent être vérifiés :

• Un compte d'utilisateur et un mot de passer valides doivent exister
  shellLock est régle sur 0
• Aucun autre administrateur ne peut acceder au SNC par Telnet

Pour ouvrir une session au SNC, démarrez Telnet et entrez open x.x.x.x avec x.x.x.x comme désresse IP du SNC. Vous pouvez aussi vous contenter d'entrez telnet x.x.x.x.

Une fois qu'une session est ouverte, la connexion reste verrouillée jusqu'à ce que la session Telnet soit fermée ou que le SNC soit redémarré.

ATTENTION

Une fois qu'une session Telnet est ouverte, aucun autre utilisateur ne peut administrer le SNC à partir de la ligne de commande. Ceci comprend les connexions Telnet et celles par le port de série. C'est une fonction du système d'exploitation VxWorks qui permet d'éviter les mises à jour effectues simultanément par plusieurs utilisateurs.

REMARQUE

Meme lorsque l'interpréteur est verrouillé, la console de gestion ADIC pourrait gérer le SNC

Vérifier la connexion

Si le SNC est déjà sous tension, les caractères entrés dans le terminal doivent être visibles par l'opérateur. Le test le plus simple est de cliquer sur Enter. Le SNC répondra en affichtant une invite de commande comme :

SNC4000 >

Lorsque le SNC se réinitialise, plusieurs messages s'affichent sur le terminal de service. Une réinitialisation réussie est indiquée par le dernier message : Done executing startup script.

Procedures de retrait et de remplacement

Cette section décrit les procédures de retrait et de remplacement pour le SNC dans son intégralité ou pour son SFP.

Manipulation des pieces sensibles aux décharges electrostatiques

Pour manipuler le SFP, il est fortement recommandé de suivre les lignes directrices ci-dessous :

• Conservez les pieces sensibles aux DES dans un sac protecteur jusqu'au moment où vous est prêt à installer la piece dans l'appareil.
  Effectuez le moins de mouvements possibles avec votre corps pour éviter d'augmenter l'électricité statique provenant des vêtements, des fibres, des moquettes et des meubles.
• En présence d'instructions en ce sens, mettez l'appareil hors-tension avant d'enlever les pièces sensibles au DES.
• Juste avant de toucher la piece sensible aux DES, déchargez l'appareil de toute électricité statique présente dans votre corps en touchant le cadre ou le capot métallique de l'appareil. Si possible, laissez une main sur le cadre lorsque vous installez ou enlevez une piece sensible aux DES.
• Portez un bracelet de poignet DES.
• Ne placez aucune piece sensible aux DES sur le capot de l'appareil ou sur une table métallique, car les grands objets métalliques peuvent servir de conductorur de décharges s'ils ne sont pas mis à la terre. Si vous devez laisser de côté une piece sensible aux DES, placez-la tout d'abord dans le sac protecteur.
• Evitez que les pièces sensibles aux DES soient touchées par inadvertance par d'autres membres du personnel.
  Si possible, gardez toutes les pièces sensibles aux DES dans une boîte métallique mise à la terre.
• Faites très attention lorsque vous travailliez avec des pieces sensibles aux DES par temps froids. Une faible humidité comme le chauffage augmentent l'électricité statique.

Retrait et remplacement du SFP

Suivez la procédure ci-dessous pour enlever et replacer le SFP.

Enlever le SFP

1 Debranche le cable FC.
2 Faites glisser le SFP hors de son logement.
3 Placez le SFP dans un sac de protection contre l'électricité statique.

Remplacement du SFP

1 Insérez le SFP en bon état dans l'emplacement.
2 Enlevez les calottes pare-poussières d'un SFP que vous savez etre en bon etat.
3 Rebranche les cables FC, en vous assurant d'utiliser la polarité correcte.
4 Si vous avez eté envoyé ici par un autre MAP,retournez-y.

Avant la dépose ou le remplacement du SNC

Suivez ces étapes si une réparation est requise pour un composant quelconque du SNC, à l'exception d'un SFP.

ATTENTION

Arrêtez les systèmes hôtes pour assurer que toutes les E/S passant par le SNC sont suspendues.

1 Vérifiez que la configuration la plus récente a bien été sauvégardée. Pour plus d'information sur l'enregistrement de la configuration, consultez Enregistrement d'un fichier de configuration à la page 20 ou le Guide de l'utilisateur de la console de gestion ADIC.
2 Fermez la Scalar 24 et débranche le cordon d'alimentation.
3 Procedez comme suit pour chaque cable fixe au SNC:

• Enlevez le cable.
• Marquez le cable qui était branché (par exemple, SNC numéro 3, canal SCSI 1).
• Une fois le dernier cable enlevé, returnez au MAP qui vous a envoyé ici.

Dépose et remplacement du SNC

Cette procédure décrit comment enlever et replacer le SNC.

ATTENTION

Respectez les procédures relatives aux pieces sensibles aux DES lorsque vous effectuez cette opération. Pour de plus amples informations, voir Manipulation des pieces sensibles aux décharges électrostatiques à la page 29

Enlever le SNC

1 Effectuez toutes les etapes du Avant la dépose ou le remplacement du SNC à la page 30.
2 Desserrez les quatre vis à tête moletée à l'arrière du SNC.
3 Faites glisser le SNC hors de la Scalar 24.

Remplacement du SNC

1 Otez le contrôleur de stockage en réseau de son emballage.
2 Installer le nouveau SNC dans la Scalar 24. Pour de plus amples informations, voir Installation à la page 15.
3 Effectuez l'etape Tests de diagnostic finalaux à la page 31.

Tests de diagnostic finaux

Une fois que l'unité a été remplacée, une verification de diagnostic complète doit être effectuee afin de s'assurer qu'aucun nouveau problème n'a ete introduit.

Pour de plus amples informations concernant les procédures et les commandes utilisées dans cette section, reportez-vous à Connexion à un port de service à la page 25 and Référence de la commande Diagnostic à la page 147.

Préparation du test final

1 Connectez un terminal de service au SNC. Pour de l'information sur cette procEDURE, voir Connexion à un port de service à la page 25.
2 Mettez la Scalar 24 sous tension et patientez jusqu'à ce que le SNC ait terminé l'initialisation.
3 Appuyez sur la touche Enter sur le terminal de service.

Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.

4 Sur le terminal de service, entrez la commande diagBoot.
5 Patientez jusqu'à ce que le SNC ait terminé l'initialisation en mode Diagnostic.

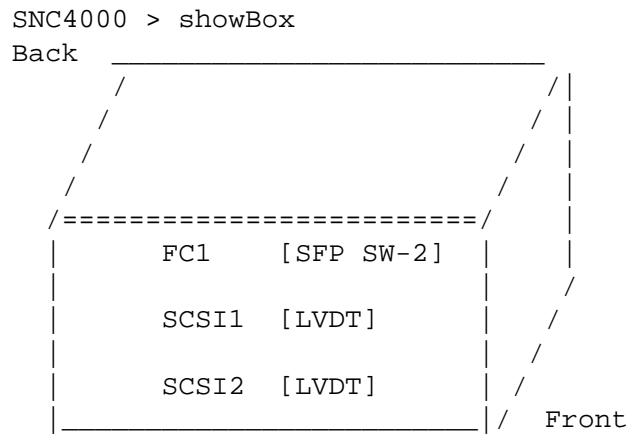

6 Sur le terminal de service, entrez la commande showBox.
7 Vérifiez que le SNC affiche précisément les informations sur les canaux. Si l'affichage de showBox est exact, passes à Tests de canal optique à la page 31. Si les erreurs persistent, allez à Lancer le MAP à la page 46.

Tests de canal optique

Pour de plus amples informations concernant les procédures et les commandes utilisées dans cette section, reportez-vous à Connexion à un port de service à la page 25 and Référence de la commande Diagnostic à la page 147.

Test du port du canal optique

Fixez une prise de bouclage FC au port FC dans FC1.
2 Sur le terminal de service, entre la commande fcSlotTest 1. Pour de plus amples renseignements, voir fcSlotTest [x] à la page 151.
3 Si le test a réussi, débranchez la prise de bouclage et passez à Test des ports SCSI 1 et 2 à la page 32. Si le test échoue, passez à Lancer le MAP à la page 46.

Test des ports SCSI 1 et 2

Fixez le cable VHDCI approprié entre SCSI 1 et 2.
2 Sur le terminal de service, entrez la commande scsiChannelTest 1,2 . Pour de plus amples renseignements, voir scsiChannelTest (x,y) à la page 151.
3 Si le test a réussi, débranchez la prise de bouclage et passez à Test Ethernet à la page 32. Si le test échoue, passez à Lancer le MAP à la page 46.

Test Ethernet

Pour de plus amples informations concernant les procédures et les commandes utilisées dans cette section, reportez-vous à Connexion à un port de service à la page 25 and Référence de la commande Diagnostic à la page 147.

1 Si vous n'avez pas remplaced le SNC, passez à Étape 4.
2 Procurez-vous les paramères du réseau Ethernet du SNC.
3 Configurez le nom d'hote, l'adresse, les routes du port Ethernet, et activez Ethernet. Pour de plus amples informations, voir Configuration du réseau du SNC à la page 32.
4 Fixez une prise de bouclage Ethernet au port Ethernet.
5 Sur le terminal de service, entrez la commande elTest.
6 Si le test réussit, allez à Étape 7. Si le test échoue, allez à Lancer le MAP à la page 46.
7 Debranchez la prise de bouclage Ethernet.
8 Poursuivez avec Mise à jour du SNC à la page 34.

Configuration du réseau du SNC

Le SNC doit être connecté à un réseau Ethernet 10/100-base-T à utiliser avec le logiciel de la console de gestion ADIC. Un connecteur RJ-45 est situé à l'arrière du panneau du SNC pour la connexion à Ethernet. Voir Ethernet à la page 7. Il vous faudra tout d'abord configurer l'adresse IP en connectant un terminal ou émulateur de terminal au port de service du SNC. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

1 Pour configurer le réseau, connectez au port de service du SNC. Pour de plus amples informations, voir Connexion à un port de service à la page 25.

Dans toutes les étapes ultérieures, remplacez les valeurs que vous avez configuées pendant l'installation. Pour plus d'information sur les commandes à utiliser pour cette procédure, voyagez Commandes représentées en ordre alphétique par fonction à la page 69.

2 Utilisez la commande hostNameSet pour régler le nom de l'hôte.

Dans l'exemple indiqué, le nom de l'hote du SNC était « SNC4000 » et il devient maintainant « foster ». L'invite de l'interpréteur changera pour reflérer le nouveau nom.

SNC4000 > hostnameSet "foster"
Target hostname set to foster
value = 0 = 0x0

3 Utilisez la commande ethAddrSet pour regler l'adresse de réseau de I'hote. L'adresse IP est spécifiée sous la forme de nombres à quatre décimales, séparés par des virgules.

Si vous avez besoin d'un filtre de reseau, indiquez-le après l'adresse de reseau :

foster > ethAddrSet "10.0.0.2", "255.0.0.0"

Si vous avez besoin d'un chemin de réseau et/ou d'une passerelle par defaut, vous devez le spécifier.

foster > gateAddrSet "192.168.1.1"
value = 0 = 0x0

Lorsqu'un routage plus complexe est requis, utilisez la commande de route pour spécifique l'adresse de destination sous forme d'une adresse complète (hôte unique) ou sous forme d'une adresse abrégée de sous-réseau. Spécifiez l'adresse de la passerelle qui peut être atteinte sur le sous-réseau local.

foster > route "add", "206.0.0", "192.168.1.1"
value = 0 = 0x0

4 Vous pouvez aussi ajouter un compte utiliser pour Telnet

Si vous pouze acceder à l'interface de la ligne de commande du SNC en passant par le port Ethernet à l'aide d'une session Telnet, vous doivent ajouter un compte utilisateur. Le nom d'utilisateur que vous avez spécifique doit composertrois caractères ou plus. Le mot de passage que vous avez spécifique doit composerhuit caractères ou plus.

foster > userAdd "username","password"

value = 0 = 0x0

5 Utilisez la commande reboot pour réinitialiser le SNC :

foster > reboot

Mise à jour du SNC

Suivez la procédure ci-dessous pourmettre le SNC à jour. Pour plus d'information sur les commandes à utiliser pour cette procédure, voyagez Commandespresentées en ordre alphétique par fonction à la page 69.

1 Sur le terminal de service, entrez la commande normalBoot.
2 Patientez jusqu'à ce que le SNC ait terminé l'initialisation.
3 Sur le terminal de service, entrez la commande version.
4 Notez le numero de version du microprogramme.
5 Dete rminez si la version du microprogramme du SNC doit etre mise a jour.

Si une mise à jour s'avère nécessaire, teléchargez le nouveau ou les nouveaux fichier(s) et le fichier de mise à jour associé.

Vouss installerez le nouveau microprogramme lorsque vous effectuez l'Liste de contrôle post-reparation à la page 35.

6 Si vous avez remplace le SNC, entrez la commande ridTag et saisissez l'identificateur.

ATTENTION

Si vous avez remplace le SNC, vous devez effectuer cette étape.

7 Fermez la Scalar 24 et débranchez le cordon d'alimentation.
8 Debranchez le cable RS-232 du SNC.
9 Poursuivez avec [Lieste de contrôle post-reparation a la page 35.

Il est important que les articles de cette liste de contrôle soient vérifiés après qu'une réparation a été effectuee. Ceci permet d'assurer une installation reussie du produit.

Tableau 2 LiSTE de contrôle post-reparation

Étape	Actions	Commentaires et références
1	Réinstallez le SNC à son emplacement original.	Voir Remplacement du SNC à la page 31.
2	Assurez-vous que les hôtes FC sont éteints. Si non, débranchez le cable FC maintainant.	Si vous ne pouvez éteindre les hôtes FC, vous doivent débrancher les hôtes FC avant demettre le SNC sous tension. Cette mesure de sécurité assure que les hôtes FC ne peuvent effectuer aucune E/S vers les dispositifs cibles SCSI avant de restaurer une copie de sauvegarde de la configuration SNC à l'Étape 8, ci-dessous.
3	Fixez le terminal de service au SNC	Aucun.
4	Mettez le Scalar 24 sous tension.	Aucun.
5	Patientez jusqu'à ce que le SNC ait terminé l'initialisation.	Après une minute, le DEL RDY devrait commencer à clignoter une fois par seconde et le message « Done executing startup script » doit être affché sur le terminal de service.Si les erreurs persistent, allez à Lancer le MAP à la page 46.
6	Sur le terminal de service, entrez la commande targets.	Voir Référence de commande du port de service à la page 69.Si tous les péripériques SCSI connectés ne sont pas affichés, allez sur Lancer le MAP à la page 46.
7	Si vous avez remplaçé le SNC, configurer les paramètres de réseau.	Procurez-vous les paramètres de réseau.

Tableau 2 LiSTE de contrôle post-reparation

Étape	Actions	Commentaires et références
8	Suivez la procédure ci-dessus : • Démarrez le serveur de la console de gestion ADIC et le calculi client. • Ouvrez une session avec les privilèges d'administrateur. • Connectez-vous au SNC. • Si vous avez téléchargeé le nouveau logiciel à l' étape 5 de Mise à jour du SNC à la page 34, mettez le microprogramme à jour. • Chaargez le fichier de configuration que vous avez sauvégarté à l' étape 1 dr la section Avant la dépose ou le remplacement du SNC à la page 30 dans le SNC. • Redémarrez le SNC.	Si vous avez remplace le SNC, vous nevez effectuer cette étape. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.
9	Rebranchez le cable FC ou , si vous avez mis les hôtes FC hors tension, remettez-les sous tension.	Si le DEL FC pour l'hôte branché n'est pas allumé, vérifiez le cable FC. Vouye aurez peut-être à changer la polarité du cable FC. Si le problème persististe, allez à Lancer le MAP à la page 46.
10	Sur le terminal de service, entrez la commande fcShow pour afficher l'état de chaque interface FC installée et connectée. Sur le terminal de service, entrez la commande fcShowDevs pour afficher les péripériques cibles SCSI connectés comme le montre l'interface FC.	Dans la sortie de commande fcShow, recherchez la colonne d'état du microprogramme. Si le mot Ready n'apparait pas, allez à MAP canal optique à la page 56. Vérifiez si tous les dispositifs cibles SCSI sont affichés sur l'interface FC. Si les erreurs persistent, allez à MAP canal SCSI à la page 50.
11	Vérifiez que tous les dispositifs cibles (ou les dispositifs désignés) sont disponibles aux systèmes hôtes.	Si les dispositifs désignés NE sont PAS disponibles, réinitialisez l'hôte et vérifiez à nouveau. Si le problème persististe, allez à Lancer le MAP à la page 46.
12	Débranchez le cable RS-232 du SNC et du terminal de service.	Aucun.
13	Fin de la réparation.

Plans d'action de maintenance

Cette section explique les plans d'action de maintenance (MAP) pour le SNC. Les plans d'action de maintenance existent pour tous les systèmes de composant du SNC. S'il est clair qu'un composant de système donné est fautif dans une situation de défaillance, allez directement au MAP associé à ce composant en consultant Tableau 3. Si le système de composant dans une situation de défaillance donnée ne peut être identifié avec exactitude,CHOISSEZ une des options suivantes :

• Consultez les codes d'événement et les actions dans Codes d'événement et actions à la page 38 afin d'identifier le MAP approprié.
• Parcourez MAP complet de la base de données à la page 48 afin d'identifier le MAP approprié.

Table 3 Plans d'action de maintenance Tableau de résolution des problèmes

Sous-système de composant	Aller à
Si le code d'événement 42 a été reporté	MAP complet de la base de données à la page 48
Si vous ne pouvez accéder aux périphériques SCSI ou optiques	MAP d'accès aux périphériques à la page 49
Si les E/S SCSI échouent ou si des erreurs sont reportées sur le bus SCSI	MAP canal SCSI à la page 50
Si le DEL de connexion SAN est étée int ou si des erreurs FC sont reportées	MAP canal optique à la page 56
Si le SNC se réinitialise continulement ou si tous les DEL sont éteints	MAP du SNC à la page 59
Si levoyant de température ou si les DEL d'alarme sont allumés	MAP de température à la page 59
Si tous les DEL sont éteints ou si le SNC ne répond à aucune méthode de gestion	MAP d'alimentation à la page 60
SI le client et le serveur ne peuvent communiquer ou si le DEL Ethernet et étéeint	MAP Ethernet à la page 61
Si le client communique avec le serveur, mais le terminal de service ne répond pas	MAP port de service à la page 65

Comparez toutes les observations visuelles et codes d'événement avec Codes d'événement et actions à la page 38.

Vérification du journal d'événement

Suivez cette procédure pour vérifier le journal d'événement. Pour plus d'information sur les commandes à utiliser pour cette procédure, voyagez Commandes représentées en ordre alphétique par fonction à la page 69.

1 Pour identier les événements enregistrés dans le journal, suivez les procédures décrites dans le Guide de l'utilisateur de la console de gestion ADIC.
2 Si l'application de la console de gestion ADIC n'est pas disponible, connectez un terminal de service au SNC. Pour de l'information sur cette procédure, voir Connexion à un port de service à la page 25.
3 Appuyez sur la touche Enter du terminal de service.
4 Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.
5 Entre la commande loggerDump a partir du terminal de service.

Un message semble à ce qui suit s'affichera :

SNC4000> loggerDump
*** Dumping 1535 (1 through 1535) of 1535 records ***
SEQUENCE TIME CODE DESCRIPTION
0160 10248 day(s) 13:32:29 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0161 10248 day(s) 13:32:32 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0162 10248 day(s) 13:32:35 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0163 10248 day(s) 13:32:43 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0164 10248 day(s) 13:32:46 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0165 10248 day(s) 13:32:49 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0166 10248 day(s) 13:32:52 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0167 10248 day(s) 13:32:55 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0168 10248 day(s) 13:32:58 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0169 10248 day(s) 13:33:01 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0170 10248 day(s) 13:33:04 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0171 10248 day(s) 13:33:07 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0172 10248 day(s) 13:33:15 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0173 10248 day(s) 13:33:18 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0174 10248 day(s) 13:33:21 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88

0175 10248 day(s) 13:33:24 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0176 10248 day(s) 13:33:27 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0177 10248 day(s) 13:33:30 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0178 10248 day(s) 13:33:33 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88
0179 10248 day(s) 13:33:36 14 Debug 0: sntEnt:LU Comm Error:k/
c/q=0b/08/88

Figure 8 Détails de la liste du journal d'événement du port de service

6 Comparez la liste des codes d'événement à la colonne Code d'événement dans Tableau 4. Consultez Figure 8 pour l'interprétation de la liste du journal.
7 Allez dans Tableau 4, à la colonne Action pour connaître le numéro d'action approprié.
8 Localisez le numero d'action dans la colonne Action dans Tableau 4.
9 Suivez le MAP indiqué ou prenez la mesure indiquée.
10 Pour afficher d'autres messages du journal, suivez la procédure Vider les journaux d'événements à la page 148.
11 S'il n'y aeldom envenement irregulier, allez à Vérification du contrôle de fonctionnement à la page 48.

Table 4 Codes d'événement et actions

Code d'événement	Affichage Privilège1	Seuil d'intexrruption par défaut	Description	Action2
Observations visuelles
SO	SO	SO	Tous les DEL sont éteints	5
SO	SO	SO	Le DEL RDY ne clignote pas une fois par seconde après qu'il est sous tensionpendant une minute	3
SO	SO	SO	DEL de signal de température allumé	4
SO	SO	SO	DEL d'alarme de température allumé	4
SO	SO	SO	Le SNC ne répond pas	3
SO	SO	SO	Réinitialisations persistantes	3

Table 4 Codes d'événement et actions

Code d' événement	Affichage Privilège1	Seuil d'interruption par défaut	Description	Action2
SO	SO	SO	Messages d'erreur d'application de l'hôte ou l'entrée du journal de l'hôte indique une erreur cible SCSI	12
SO	SO	SO	L'hôte ne peut acceder aux péripériques connectés	12
SO	SO	SO	Le DEL FC est étant, bien que les cables soient branchés et les systèmes hôtes soient sous tension et initiaisés	2
SO	SO	SO	Echec du rythme	7
SO	SO	SO	fcShow retours de commande Firmware State = Sync Lost	2,0
SO	SO	SO	Défaillance de la console de gestion ADIC	7
SO	SO	SO	Echec de connexion du terminal de service	8
Descriptions d' événement général
8	2	0	Déctector les données enregistrées à la suite d'une vérification Attention : En général, le système hôte demandera et traitera les données transmises, puis effectuera une récapération d'erreur.	0
9	1	0	LUN signale un état « unit attention » (attention unité) sur un péripérique de support fixe	0
11	1	1	La console de gestion ADIC signale un changement de température (le message d'événement indique la cote du changement : High, Very High, Reduced to High ou OK)	4
13	1	1	Le SNC se met hors tension, tel que demandé par la console de gestion ADIC (un redémarge a été demandé)	0
14	0	0	Information d'état supplémentaire utilisée pour les diagnostics	0
16	1	1	Un bus SCSI signale une interruption inattendue	1
17	1	1	L'interface FC signale une réinitialisation du LIP reçue d'un hôte	0,2

Table 4 Codes d'événement et actions

Code d'événement	Affichage Privilège1	Seuil d'intérruption par défaut	Description	Action2
18	1	1	L'interface FC signale une erreur de système	2
19	1	1	L'interface FC signale une erreur de traitement de demande	2
20	1	1	L'interface FC signale une erreur de traitement de réponse	2
21	1	1	Erreur de mémoire du processeur SNC détectée	1, 2, 3
22	1	10	L'interface FC a décété un LIP	2
23	2	0	L'interface FC signale une boucle ascendante	0
24	2	0	L'interface FC signale une boucle descendante	0
25	1	1	Erreur de parité du bus PCI du SNC détectée	3, 2, 1
26	1	1	Erreur de l'interface PCI du SNC détectée	3, 2, 1
27	2	0	Un pérophérique a été ajouté à un bus SCSI	0
28	1	0	Un bus SCSI signale la détection d'une réinitialisation	0
29	1	1	Le SNC a ajouté un pérophérique à son tableau de configuration. ATTENTION : L'interruption est suspendue jusqu'à ce que le SNC ait été sous tension pendant 60 secondes	0
30	1	1	Le SNC a supprimé un pérophérique de sa configuration	0, 1, 2
31	2	0	Le service d'enregistrement SNC a été lancé	0
333	1	1	Une interface a décété une défaillance de bus (le message d'événement identifiable l'interface en question)	1, 2
343	1	1	Une interface a décété une défaillance de pérophérique (le message d'événement identifiable l'interface en question)	1, 2

Table 4 Codes d'événement et actions

Code d'événement	Affichage Privilège1	Seuil d'interruption par défaut	Description	Action2
35	1	1	Une interface SCSI a signalé une suspension inattendue de connexion par un pérophérique	1
36	1	1	Une erreur de partir a été détectée sur un bus SCSI	1
37	2	0	Un changement de la base de données du port FC a été détectée	0
39	1	1	Le serveur répertoire sur la matrice a changé	0
40	1	1	La limite LUN maximale est dépassé	10
41	1	0	Echec du transfert FC. ATTENTION : la récapération d'erreur peut être réussie	0
42	1	1	Le nombre maximum de pérophériques a été dét/passé (la base de données de mapper d'adresses rémanentes est pleine)	10
43	1	1	Le pilote de l'interface FC a rapporté le vidence d'un fichier de dépannage (le journal des événements contient de plus amples informations)	13
58	1	1	L'alimentation est returnée sur tension nominale après avoir été sur niveau d'avertissement ou d'alarme	0
59	1	1	L'alimentation a franchi le seuil d'avertissement après avoir été en état nominal (chute de tension) ou avoir franchi le seuil d'alarme (augmentation de tension)	5
60	1	1	La tension a franchi le seuil d'alarme	5
614	1	1	Les températures de l'air d'entrée, de l'air de sortie et du processeur E/S sont passées de l'échelle nominale de valeurs au seuil d'avertissement ou d'alarme	0
624	1	1	La température de l'air d'entrée est passée de l'échelle nominale (chauffe) ou seuil d'alme (refroidissement) au seuil d'avertissement	4
63	1	1	La température de l'air d'entrée a franchi le seuil d'alarme	4

Table 4 Codes d'événement et actions

Code d' événement	Affichage Privilège1	Seuil d'interruption par défaut	Description	Action2
644	1	1	La température de l'air de sortie ou la température du processeur E/S est passée de l'échelle des valeurs nominales ou du seuil d'alarme au seuil d'avertissement	4
65	1	1	La température de l'air de sortie ou la température du processeur E/S a franchi le seul d'alarme	4
66	1	1	Le ventilateur est en fonctionnement normal après avoir été en état défectueux	0
67	1	1	La vitesse du ventilateur a franchi le seuil d'avertissement (pour les ventilateurs de tachymètres uniquement)	4
68	1	1	La vitesse du ventilateur a franchi le seuil d'alarme (ventilateurs de tachymètre) ou le ventilateur est en perte de vitesse (ventilateurs à décrochage)	4
705	1	1	Téléchargement du microprogramme terminé	0
715	1	1	Le redémarrage du SNC est terminé	0
72	1	1	Le nombre maximum d'initiateurs est dépasse	0
75	1	1	La connectivité avec l'hôte est perdue.	2
76	1	1	La connectivité avec l'hôte a été établie.	0
150	1	1	Le journal d'événements est sur le point d'affacer les événements les plus anciens	0
Descriptions des événements de contrôle de fonctionnement
100	1	1	L'alimentation est hors specifications	5
102	1		Changement de température détecté depuis le dernier rapport (le message d'événement indique la cote du changement : High, Very High, Reduced to High ou OK)	4, 0
106	1	1	Contrôle du fonctionnement de l'interface FC non abouti	2
107	1	1	Contrôle du fonctionnement de l'interface SCSI on abouti	1

Table 4 Codes d'événement et actions

Code d'événement	Affichage Privilège1	Seuil d'intérx ruption par défaut	Description	Action2
109	1	1	Contrôle du fonctionnement du périhérique cible non abouti	1
110	1	1	L'état du lien FC a changé	0,2
111	1	1	Défaillances de transfert FC déetectées depuis le dernier rapport ATTENTION : la réçupération d'erreur peut être roussie	0
112	1	1	Le ventilateur souffant fonctionne en état d'avertissement ou d'alarme	4
113	1	1	La tension fonctionne en état d'avertissement ou d'alarme	5
114	1	1	La température fonctionne en état d'avertissement ou d'alarme	4
115	1	1	Le réseau fonctionne à 10 Mb/sec	7
Descriptions d'événement associé au rythmeATTENTION : Ces codes d'événements sont enregistrés dans le journal d'événement. Pour ce type d'événement, l'avis est émis au niveau de la console de gestion ADIC. Pour plus d'information sur le rythme, consultez le Guide de l'utilisateur de la console de gestion ADIC.
2005	SO	SO	Le serveur n'a pas pu vérifier la connexion au SNC	7,3
2016	SO	SO	Le client n'a pu communier avec le serveur	7,9
2026,7	SO	SO	Le serveur n'a pu communier avec le client	7,9
2036,8	SO	SO	Communication du rythme rétablie	0
Remarques :Voir Tableau 6 à la page 45.2 Voir Tableau de référence des actions à la page 45.3 Les réglages du seuil d'interruption par défaut sont expliqués dans la section « Événements » du Guide de l'utilisateur de la console de gestion ADIC.4 Vérifie le journal d'événement pour trouver qu'elle est l'action (FCAL ou SCSI) qui a provoqué cet événement. Utilisez alors le numéro d'action approprié.5 Ce message signale un changement d'état. Une chaîne envoyée avec l'interruption indique la nature de l'état précédent.Evénements non enregistrés dans le journal d'événement SNC.7 Non signalé. Affiche le journal du serveur.8 L'événement est signalé seulement si la console de gestion ADIC (version 2.7 ou plus récente) fonctionne

Tableau de référence des actions

Les références numériques de la colonne Action dans Codes d'événement et actions à la page 39 identifient le MAP approprié dans tableau de réference des actions à la page 45.

Table 5 Tableau de reférence des actions

Action Numéro	Action
0	Aucune action nécessaire
1	Aller à MAP canal SCSI à la page 50
2	Aller à MAP canal optique à la page 56
3	Aller à MAP du SNC à la page 59
4	Aller à MAP de température à la page 59
5	Aller à MAP d'alimentation à la page 60
7	Aller à MAP Ethernet à la page 61
8	Aller à MAP port de service à la page 65
9	Communiquez avec votre administrateur de réseau
10	Réduisez le nombre de périphériques cibles reliés au SNC
11	Aller à Lancer le MAP à la page 46
12	Aller à MAP d'accès aux périphériques à la page 49
13	Aller à Extraire le fichier de vidage code 43 à la page 149.

Niveau d'affichage d'événement

Les équivalents numériques des niveaux d'affichage d'evénement dans la colonne Viewing (affichage) de Tableau 5 sont expliqués dans Tableau 6.

Table 6 Niveau d'affichage d'evénement

Numéro	Niveau	Explication
0	Remarque	Événements enregistrés dans le journal des événements, mais non affichés par l'afficheur d'événement
1	Avertissement	Comprend les événements qui doivent toujours être signalés, par exemple le retrait d'un pérophérique, et les changements de température ou de système d'alimentation
2	Information	Comprend les événements qui peuvent entraîner des problèmes éventuels

Recueillir autant d'informations que possible avant d'effectuer une réparation. Tout en recueillant ces informations, vous aurez eventuellement besoin de connecter le terminal de service au port de service. Voir Connexion à un port de service à la page 25.

Code d'événement ou symptôme évident

Un code d'événement a été signalé par la console de gestion ADIC ou une erreur a été observée par autres moyens. Pour plus d'information sur les événements, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Si le code d'évenement est connu, allez à Tableau 4 à la page 39 et exécutez l'action recommandée pour ce code. Si le symptôme est évident, allez à Tableau 3 à la page 37.

Si le code d'événement ou le symptôme d'erreur ne sont pas connus, allez à Codes d'événement et actions à la page 38.

Autrement, allez à Inspection visuelle des DEL à la page 46.

Inspection visuelle des DEL

Utilisez cette procEDURE pour l'inspection visuelle des DEL.

1 Observe les indicateurs d'etat DEL du panneau d'interface du SNC.
Pour de l'information sur l'état normal des DEL, allez à Voyants DEL à la page 8.
2 Si le DEL RDY clignote comme prévu, mais que les DEL SCSI, Ethernet et FC Connection sont éteints, il est possible que le SNC ait été laissé en mode diagnostic.
Les pilotes de périphérique pour les interfaces SCSI, FC et Ethernet sont désactivés lorsque le mode Diagnostic est utilisé.
3 Si le message de commande sur le terminal de service est diagmode > , remettez le SNC en mode normal en entrant la commande normalBoot sur le terminal de service.
Pour de plus amples informations, voir Modes d'initialisation à la page 147.
4 Comparez votre observation des DEL avec Tableau 4 à la page 39.
La section Observations visuelles au début du tableau contient plusieurs descriptions de situation signalées par l'etat des DEL.
5 Allez à Tableau 5 à la page 45 et prenez la mesure recommandaee.
6 Si l'observation des DEL ne suffit pas pour résoudre le problème, allez à Vérification des problèmes sur les périhériques connectés.

Vérification des problèmes sur les péripériques connectés

Vérifiez les éléments suivants pour identifier les problèmes sur les périhériques connectés :

DEL
Panneaux d'affichage
- Niveau du microprogramme
Exploitabilité

Vérification des versions des hôtes

Vérifie les éléments suivants pour identifier les problèmes sur les hôtes connectés :

La version du système d'exploitation
La version de l'ensemble des services
La version de correction dynamique
La version du matériel HBA
La version du microprogramme HBA
La version du pilote de périphérique HBA

SI une mise à niveau est requise, effectuez-la. Pour une liste à jour des plates-formes et HBA FC acceptés par le SNC, visitez www.adic.com.

Vérification des versions du produit SNC

Pour une liste courante des mises à jour requisées, visitez www.adic.com.

Version de la console de gestion ADIC

Utilisez cette procEDURE pour vérifier le numero de version de l'application de la console de gestion ADIC.

1 Démarrez le serveur de la console de gestion ADIC et le logiciel client. Pour des directives sur l'installation et le fonctionnement, de même que l'accès à l'information sur la version, consultez le Guide de l'utilisateur de la console de gestion ADIC.
2 Si vous avez besoin d'une mise à jour, teléchargez cette mise à jour à partir du site www.adic.com et procédez à la mise à jour.

Version du microprogramme

Utilisez cette procédure pour vérifier le nombre de version du microprogramme. Pour plus d'information sur les commandes à utiliser pour cette procédure, voyagez Commandes générées en ordre alphétique par fonction à la page 69.

1 Connectez un terminal de service au SNC.
2 Appuyez sur la touche Enter du terminal de service. Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.
3 Utilize la showVersions commande.
4 Si vous avez besoin d'une mise à jour, teléchargez cette mise à jour à partir du site www.adic.com et procédez à la mise à jour.

Version du matériel

Utilisez cette procédure pour vérifier le numéro de version du matériel.

1 Connectez un terminal de service au SNC.
2 Appuyez sur la touche Enter sur le terminal de service. Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.
3 Utilise la sysVpdShow commande.

Pour de plus amples renseignements, voir sysVpdShow ou sysVpdShowAll à la page 129.

4 Transmettez cette information à votre représentant s'il vous le demande.

Vérification rapide des composants

Utilisez cette procédure pour vérifier les composants du système. Pour plus d'information sur les commandes à utiliser pour cette procédure, voyagez Commandes générées en ordre alphétique par fonction à la page 69.

1 Connectez un terminal de service au SNC.
2 Appuyez sur la touche Enter du terminal de service. Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.
3 Sur le terminal de service, entrez la commande showBox.
4 Si un composant installé n'apparait pas à l'écran, allez sur le MAP approprié.

Par exemple, s'il manque une interface SCSI, allez à MAP canal SCSI à la page 50. S'il manque un FC, allez à MAP canal optique à la page 56.

5 Si tous les composants s'affichent correctement, passez à Vérification du contrôle de fonctionnement.

Vérification du contrôle de fonctionnement

1 Arretez toutes les E/S.
2 Enlevez le cable Ethernet, s'il est installé.
3 Connectez un terminal de service au SNC.
4 Appuyez sur la touche Enter du terminal de service. Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.
5 Sur le terminal de service, entrez la commande hlthChkNow. Pour les autres commandes associées à la vérification du contrôle de fonctionnement, voyagez les termes débutant avec le préfixe hlthChk dans Référence de commande du port de service à la page 69.
6 Vérifiez les résultats affichés sur le terminal de service pour déterminer l'etat des interfaces et des péripériques solidaires. Si une défaillance est signalée, effectuez le MAP approprié.

Vérification du journal d'événements de l'hôte

Vérifiez le journal d'événements de l'hôte FC. Examinez les entrées les plus récentes et vérifie si elles ne contiennent pas d'erreur de pilote HBA FC. S'il vous en trouvez, allez à MAP canal optique à la page 56.

MAP complet de la base de données

Executez ces étapes si le code d'évenement 42 est signalé. Le code d'évenement 42 indique que la base de données du mappage d'adresse est pleine.

Utilisez la procédure ci-dessous pour libérer les entrées de la base de données devenues inutiles tout en Maintenant les péripériques actuellement connectés aux mêmes LUN attribués. Pour plus d'information sur les commandes à utiliser pour cette procédure, voyagez Commandes représentées en ordre alphétique par fonction à la page 69.

ATTENTION

Vouss pouvez utiliser cette procédure seulement si vous étés certain que les péripériques désirés sont connectés et disponibles pour le SNC. Les péripériques qui ne sont pas encore raccordés seront supprimés de la base de données. Vous doivent réinitialiser la Scalar 24 après avoir effectué cette procédure pour que les changements puissant prendre effet.

1 Connectez un terminal de service au SNC.
2 Appuyez sur la touche Enter du terminal de service. Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.
3 À partir du terminal de service, entrez la commande mapShowDatabase pour afficher le contenu de la base de données.
4 À partir du terminal de service, entrez la commande mapShowDevs pour afficher les attributions LUN pour les péripériques connectés qui ont été mappés.
5 À partir du terminal de service, entrez la commande mapWinnowDatabase pour supprimer les attributions LUN pour les péripériques dont vous n'avez plus besoin.
6 Réinitialisez le SNC.
7 Une fois que le SNC a eté réinitialisé, repêtez Étape 3 et Étape 4 pour vous assurer que tous les péripériques connectés ont eté mappedés.

MAP d'accès aux périphériques

Voues nevez suive ces etapes si un hote n'a pu acceder aux peripériques SCSI ou FC. Pour plus d'information sur les commandes à utiliser pour cette procédure, voyagez Commandes générées en ordre alphabétique par fonction à la page 69.

1 Connectez un terminal de service au SNC.
2 Appuyez sur la touche Enter du terminal de service. Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.

Vérification de l'etat du port du canal optique

1 Entre la commande fcShow a partir du terminal de service.

Si la commande fcShow n'affiche pas l'etat Ready pour le microprogramme de la connexion SAN FC associée, allez à MAP canal optique à la page 56.

2 Si un hote FC doit avoir accès aux périhériques de canal SCSI, assurez-vous que le mode port FC est régle à Target.

Le port FC SNC est réglé par défaut au mode Target. Si le mode port pour la connexion hôte a été changé à « Initiator » (Initiateur), l'hôte ne pourrait pas afficher les périhériques SCSI.

Pour plus d'information sur le réglage des modes de canal, consultez le Guide de l'utilisateur de la console de gestion ADIC.

3 Si l'hote doit avoir accès aux périhériques sur un FC, assurez-vous que le mode port FC est régèle à « Initiator » (Initiateur), « Target » (Cible) ou « Target and Initiator » (Cible et initiateur).

Si le mode port pour la connexion hote est regle « Target » (Cible), l'hote ne pourrait pas afficher le périhérique FC relié.

Vérifiez les péripériques de canal SCSI

1 Entrez la commande scsiShow sur le terminal de service.
2 Si les periphériques SCSI connectés ne sont pas tous affichés, allez à MAP canal SCSI à la page 50.

Vérifiez les paramètres de zonage de canal

1 Entre la commande fcShowDevs sur le terminal de service.

2 Observe l'écran pour voir l'interface FC. Si tous les périhériques SCSI sont affichés sous l'interface FC, l'accès de l'hôte aux périhériques SCSI n'est pas limité par la zone de canal.
3 Utilisez la console de gestion ADIC pour modifier les réglages de zone de canal.

Pour plus d'information sur la zone de canal, consultez le Guide de l'utilisateur de la console de gestion ADIC.

MAP canal SCSI

Suivez ces étapes si:

• Des erreurs sont reportées sur le bus SCSI
  Le processeur E/S SCSI ne fonctionne pas
• Des erreurs de parité sont détectées sur le bus SCSI
  Le périphérique SCSI reporte l'attention de l'unité sur un périphérique solidaire
• Une réinitialisation inattendue du bus SCSI s'effectue
• Une déconnexion SCSI inattendue est reportée par un périhérique SCSI

Obtention des données SCSI pour le SNC

1 Connectez un terminal de service au SNC.
2 Appuyez sur la commande Enter du terminal de service. Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.
3 Si le SNC est hors tension, mettez-le sous tension.
4 Assurez-vous que le DEL RDY clignote une fois à la seconde.
5 Pendant l'initialisation du SNC, plusieurs messages d'etat devraient s'afficher sur le terminal de service. Le dernier message d'etat est Done executing startup script.

Si,aucunmessage d'etatne s'affiche,allez a MAP port de service à la page 65.

6 Entre la commande showBox sur le terminal de service.
7 Notez les données pour chaque canal SCSI.

8 Si les interfaces SCSI ne sont pas affichées, remplacez le SNC. Allez à Avant la dépose ou le remplacement du SNC à la page 30. Poursuivez avec Remplacement du SNC à la page 31.
9 Quittez ce MAP.

Si les interfaces SCSI ne s'affichent pas correctement, allez à Vérification des péripériques SCSI connectés au port de service à la page 50.

Vérification des pérophériques SCSI connectés au port de service

ATTENTION

Le SNC accepte jusqu'à 2048 LUN. Si plus de 2048 LUN sont raccordés, le fonctionnement obtenu n'est pas fiable. Le SNC accepte un maximum d'un LUN (0) comme LUN de commande et de contrôle. Par conséquent, seuls 2047 LUN sont disponibles pour l'utilisateur.

1 Utilisez la commande scsiShow à partir du terminal de service pour afficher une liste des péripériques SCSI connectés.

2 Pour chaque canal SCSI, préparez une liste des périhériques connectés. Compend l'ID du périhérique SCSI, le nom du fabricant, ainsi que les états/indicateurs du périhérique.
3 Allez à Comparaison de la liste avec les périhériques physiques.

Comparaison de la liste avec les péripériques physiques

Pour chaque canal SCSI, comparez la liste des péripériques connectés avec celle des péripériques physiques.

Si l'un des périhériques physiques n'est pas affché, allez à Vérification de la terminaison du bus SCSI à la page 51.

Si tous les périhériques physiques sont affichés, allez à Comparaison de la liste avec les périhériques acceptés à la page 51.

Comparaison de la liste avec les périphériques acceptés

1 Comparez les periphériques connectés avec la liste des periphériques acceptés.
2 Si tous les périhériques connectés sont acceptés, allez à Test de rebouclage SCSI à la page 54. Si l'un des périhériques connectés n'est pas accepté, signalez-le à l'administrateur de système aux fins de remplacement.

ATTENTION

Si toutes les autres procédures de diagnostic visant à isoler un problème du SCSI ont échoué et que des péripériques SCSI connectés au SNC ne sont pas acceptés, ces péripériques doivent être relirés ou replacés.

Vérification de la terminaison du bus SCSI

ATTENTION

Si, au cours de cette procédure, vous déterminez que vous doivent enlever un cable ou une terminaison SCSI, tous les E/S au SNC doivent être arrêtées et le SNC doit être mis hors tension.

1 Vérifiez la terminaison du périhérique de fin connecté au canal en question.

Le dernier péripérisque physique sur une chaîne de péripérisques SCSI doit avoir une terminaison.

Si le périphérique de fin est doté d'une terminaison interne, assurez-vous qu'il est activé.

Sinon, assurez-vous qu'une terminaison externe est connectee au périphérique.

Le bus devient inutilisable si une terminaison différentielle (DE) est utilisé pour un bus asymétrique (SE) ou une terminaison SE pour un bus DE.

2 Vérifiez la terminaison des autres périhériques connectés au canal en question.

Vérifiez que tous les dispositifs SCSI autres que celui de fin disposent d'une terminaison interne désactivée.

Le bus devient inutilisable si une terminaison DE est utilisé pour un bus asymétrique SE ou une terminaison SE pour un bus DE.

3 S'il existe un probleme de terminaison SCSI, mettez la Scalar 24 hors tension et résolvez le probleme.

Si vous avez résolu les problèmes de terminaison SCSI, allez à Vérification du contrôle de fonctionnement du SCSI.

Si la terminaison SCSI est correcte, allez à Vérification des ID SCSI multiples à la page 52.

4 Si vous avez mis la Scalar 24 hors tension, remettez-le sous tension.

Vérification des ID SCSI multiples

Si deux péripériques ou plus utilisent un même canal SCSI et qu'ils sont configurés avec la même ID SCSI, le SNC ne detecte qu'un seul de ces péripériques. Le transfert des données vers ce dispositif ne sera pas fiable.

ATTENTION

Si, au cours de cette procédure, vous déterminez que vous devez corriger une ID SCSI, tous les E/S au SNC doivent être arrêtées et le SNC doit être mis hors tension.

1 Entrez la commande scsiShow sur le terminal de service.
Pour de plus amples renseignements, voir scsiShow à la page 116.
2 Notez les ID SCSI de tous les périhériques connectés à chaque canal SCSI.
3 Vérifiez que seulement un périhérique est attribué à chaque ID de chaque canal SCSI.

Assignez une nouvelle ID SCSI au périphérique cible conflictuel.

4 Vérifiez que pour chaque canal SCSI, aucun périphérique n'est régle sur l'ID 7 (à l'exception de l'ID du canal du SNC).

Si un périphérique cible est régèle sur la même ID que le SNC (ID 7), le bus sera instable et les données risqueraient d'être corrompues.

5 Si aucune des ID SCSI n'a besoin d'être corrigée, allez à Type de périhérique non approprié.
6 Si vous avez corrigé une ID SCSI, réinitialisez la Scalar 24.
7Après la réinitialisation, entrez la commande scsiShow.
8 Comparez la liste des périhériques branchés aux périhériques physiques.
9 Si les péripériques physiques ne sont pas tous affichés, allez à Type de péripérisque non approprié à la page 52.
10 Si tous les périphériques physiques sont affichés, allez à Vérification du contrôle de fonctionnement du SCSI à la page 54.

Type de périhérique non approprié

1 Assurez-vous que tous les périphériques connectés à un bus SCSI donné sont du même type.

Les canaux SCSI différentiels à basse tension acceptent uniquement les péripériques différentiels à basse tension.

Lorsqu'une combinaison de périhériques Ultra2/3 SCSI et Ultra SCSI est connectée à un seul bus, celui-ci fonctionnera à la vitesse Ultra SCSI. Le bus s'ajustant automatiquement à la vitesse la plus lente, il n'est pas recommandé d'utiliser les deux périhériques Ultra2/3 SCSI et Ultra SCSI sur le même bus.

ATTENTION

Si, au cours de cette procédure, vous déterminez que vous devez remplacer un périphérique SCSI, tous les E/S au SNC doivent être arrêtées et le SNC doit être mis hors tension.

2 Remplacez tout périphérique SCSI non approprié par un périphérique approprié.
3 Rebranche le cable SCSI.

4 Si vous n'avez pas besoin de remplacer un périphérique non approprié, allez à Examen des cables SCSI.

Si vous avez corrigé un périphérique, réinitialisez la Scalar 24.

5 Une fois que la réinitialisation du SNC est terminée, entrez la commande scsiShow à partir du terminal de service.
6 Comparez la liste des périhériques branchés aux périhériques physiques.
7 Si les périphériques physiques ne sont pas tous affichés, allez à Examen des cables SCSI.
8 Si tous les périhériques physiques sont affichés, allez à Vérification du contrôle de fonctionnement du SCSI.

Examen des câbles SCSI

ATTENTION

Si, au cours de cette procédure, vous déterminez que vous doivent enlever un cable SCSI, tous les E/S au SNC doivent être arrêtées et le SNC doit être mis hors tension.

1 Repérez les câbles abîmés.

Vérifiez qu'il n'y ait pas de cassures dans la gaine du cable, de blindness de cable exposé ou éraillé, de fils exposés ou cassés.

2 Remplacez tous les cables endommagés.
3 Repérez les cables inadéquats.

Les cables SCSI plus ancients ne sont peut-être pas adaptations aux vitesses Ultra2/3. Veillez à ce que tous les cables soient bien nominaux pour Ultra2/3.

4 Remplacez tout cable incapable d'atteindre les vitesses Ultra 2/3.
5 Vérifiez le type des cables mixtes.

Si un bus SCSI dispose de deux câbles ronds et de câbles plats, il risque d'y avoir des problèmes lorsqu'il fonctionne aux vitesses Ultra2/3.

Utilisez le même type de cable pour tous les segments du bus SCSI.

6 Remplacez tout cable de type incorrect.
7 Verifiez les cables non blindés.

Un cable SCSI non blindé utilisé à l'extérieur d'une armoire risque de poser des problèmes de fiabilité, en raison des interférences provoquées par les autres dispositifs électriques.

8 Remplacez tous les cables non blindés.
9 Sieldom cable n'a ete remplaced, alez a Examen des cables SCSI.
10 Si vous avez remplace un cable, allez à Vérification du contrôle de fonctionnement du SCSI.

Examen des connecteurs SCSI

ATTENTION

Avant d'enlever un cable SCSI, toutes les E/S au SNC doivent être arrêtées et le SNC doit être mis hors tension.

1 Inspectez chaque connecteur pour vérifier si localiser les broches ayant eté tordues au moment de la connexion.
2 Remplacez tous les cables avec des broches pliees.

3 Si aucun cable SCSI n'a dû être replacé ou reconnectné, allez à Test de rebouclage SCSI.
4 Si vous avez remplace ou reconnectcté un cable SCSI, réinitialisez la Scalar 24.
5 Une fois que l'initialisation est terminée, entrez la commande scsiShow à partir du terminal de service.

Pour de plus amples renseignements, voir scsiShow à la page 116.

6 Comparez la liste des périphériques branchés aux périphériques physiques.
7 Si les périphériques physiques ne sont pas tous affichés, allez à Test de rebouclage SCSI.
8 Si tous les périhériques physiques sont affichés, allez à Vérification du contrôle de fonctionnement du SCSI.

Vérification du contrôle de fonctionnement du SCSI

1 Exécutez un contrôle de fonctionnement. Pour de plus amples informations, voir Vérification du contrôle de fonctionnement à la page 48.
2 Vérifiez dans le journal d'événements la présence d'erreurs SCSI. Pour de plus amples informations, voir Vérification du journal d'événements de l'hôte à la page 48.
3 Exécutez un contrôle de composant. Pour de plus amples informations, voir Vérification rapide des composants à la page 48.
4 S'il reste des erreurs, allez à Test de rebouclage SCSI à la page 54.

Si aucune erreur n'est signalée, quittez ce MAP.

Test de rebouclage SCSI

ATTENTION

Avant d'effectuer les diagnostics, tous les cables FC et SCSI doivent être débranchés du SNC. Avant de changer un cable SCSI, toutes les E/S au SNC doivent être arrêtées et le SNC doit être mis hors tension.

N'effectuez pas de test de rebouclage SCSI sur les canaux SCSI qui sont fixés aux périphériques cibles SCSI. Un tel test entraine la corruption des données du périphérique.

1 Si le message de commande du SNC sur le terminal n'est pas en mode diagmode > , entrez la commande diagBoot à partir du terminal de service.
Pour de plus amples informations, voir Entre en mode Diagnostic à la page 147.
2 Mettez la Scalar 24 hors tension.
3 En plus du canal SCSI suspect,CHOISSEZ un des autres canaux SCSI à utiliser pour le test de rebouclage.
4 Etiquetez et enlevez les cables.
5 Connectez un cable court de test de bouclage SCSI à ces ceux canaux SCSI.
6 Mettez le système sous tension.
7 Patientez jusqu'à ce que le SNC ait terminé l'initialisation.
8 Entrez la commande scsiChannelTest(1,2). L'exemple suivant montre un test de rebouclage sur les canaux SCSI 1 et 2.

diagmode > scsiChannelTest (1,2)
SCSI-1 -> SCSI-2 [##########] 10 iterations PASSED
SCSI-2 -> SCSI-1 [##########] 10 iterations PASSED
value = 0 = 0x0

9 Si le SNC revient à l'etat PASSED, allez à Test des cables SCSI à la page 55.

Test des cables SCSI

Si les cables des périhériques connectés à un canal sont dotés de broches compatibles aux deux extrémités, le SNC peut tester le cable utilisant le test de bouclage.

1 Arrêtez toutes les E/S vers le SNC.
2 Si le message de commande du SNC sur le terminal n'est pas diagmode > , réglez le SNC au mode diagnostic.

Pour de plus amples informations, voir Entrer en mode Diagnostic à la page 147.

3 Mettez le SNC hors tension.
4 Enlevez le cable de l'un des périhérique branché et fixez-le comme un cable de bouclage au SNC.
5 Mettez le SNC sous tension.
6 Àpres l'initialisation du SNC, entrez la commande scsiChannelTest(x,y) à partir du terminal de service ('x' et 'y' étant remplacés par les numérods d'emplacement des connexions au cable de bouclage) pour proceeder à un test de bouclage.

Pour voir un exemple, allez à Test de rebouclage SCSI à la page 54.

Si le SNC returne a I'etat FAILD, esta signifie que le cable est defectueux et doit etre remplace.

Si le SNC returne à l'état PASSED, allez à Isolation des péripériques SCSI à la page 55 pour isoler les péripériques défectueux sur le bus SCSI.

Isolation des périphériques SCSI

1 Restaurez le SNC en fonctionnement normal.
Voir Restaurer le mode Normal à la page 148.
2 Mettez la Scalar 24 hors tension.
3 Executez un Étape 4 - Étape 11 pour chaque périhérique SCSI trouve manquant dans Étape 1 sous Comparaison de la liste avec les périhériques physiques à la page 51.
4 Enlevez tous les périphériques des bus SCSI.
Fixez SEULEMENT le péripérisque en question au canal SCSI auquel il était connecté à l'origine, avec un cable et des terminaisons SCSI en bon état.
6 Remettez le SNC sous tension. Patientez jusqu'à ce que l'initialisation soit achievée.
7 Entre la commande scsiShow à partir du terminal de service et vérifie la présence du péripérisque. Pour de plus amples renseignements, voir scsiShow à la page 116.
8 Si le pérophérique est manquant, il doit être remplaced et(ou) réparé. Informez l'administrateur du système de tout dispositif suspecté d'être défecteurs à cette étape. Remplacez ou enlevez tout dispositif qui s'avère comme étant en mauvais état.
9 Si le dispositif est present, vous pouvez effectuer un contrôle de fonctionnement. Pour de plus amples informations, voir Vérification du contrôle de fonctionnement à la page 48.
10 Examinez le registre d'événements hôte. Pour de plus amples informations, voir Vérification du journal d'événements de l'hôte à la page 48.

11 Si vous repêrez des erreurs SCSI, informez l'administrateur de système que le périphérique connecté semble défectueux.
Remplacez ou enlevez tout dispositif qui s'avere comme étant en mauvais etat.
12 Àpès avoir procédé à tous les contrôles de périhérique possibles, allez à Restauration de la configuration SCSI.

Restauration de la configuration SCSI

1 Mettez le SNC hors tension.
2 Reconnectez tous les périhériques SCSI disponibles en fonction de leurs attributions de canal. Utilisez la configuration initiale, sauf si des changements ont ete apportes en raison de ce MAP.
3 Patientez jusqu'à ce que le SNC ait terminé l'initialisation.
4 Si le SNC est en mode diagnostic (message de commande = diagmode ), restaurez le fonctionnement normal. Pour de plus amples informations, voir Restaurer le mode Normal a la page 148.
5 Executez un contrôle de fonctionnement. Pour de plus amples informations, voir Vérification du contrôle de fonctionnement à la page 48.
6 Examinez le registre d'evénements hote. Pour de plus amples informations, voir Vérification du journal d'evénements de l'hote à la page 48.
Si tous les dispositifs et cables SCSI sont déterminés comme étant en bon état et que des erreurs SCSI persistent, remplacez le SNC.
8 Allez à Avant la dépose ou le remplacement du SNC à la page 30.
9 Poursuivez avec Remplacement du SNC à la page 31.
10 Quittez ce MAP.

MAP canal optique

Suivez ces étapes si:

L'interface FC reporte une réinitialisation ou une erreur du système
L'interface FC rapporte une erreur de traitement d'une demande ou d'une réponse
L'interface FC reporte un excès de 10 LIP dans un intervalle de 10 minutes
D'autres erreurs sont reportées
Le DEL FC est eteint

Vérifier les connexions FC

1 Connectez le terminal de service au port de service.
2 Appuyez sur la touche Enter du terminal de service. Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.
3 Sur le terminal de service, entrez la commande showBox.
4 Confimerz que la connexion FC est correctement affichée. Si le message showBox indique les connexions FC correctes, allez à Examen des cables à la page 57.

5 Si la connexion FC ne s'affiche pas correctement dans l'écran showBox, enlevez le SFP et remplacez-le avec un SFP que vous savez être en bon état.

Allez à Enlever le SFP à la page 30.

Poursuivez avec Remplacement du SFP à la page 30.

6 Poursuivez avec Test du SFP à la page 57

Test du SFP

ATTENTION

YoudevezarrertoutesE/SaI'hoteFC.

1 Une fois qu'un SFP reconnu en bon etat a ete installed, assurez-vous que la connexion FC du SNC s'affiche correctement en entrant la commande showBox a partir du terminal de service.
2 Si la sortie de la commande showBox correspond à la configuration FC, quitterze ce MAP.

Si la sortie de la commande showBox ne correspond toujours pas à la configuration FC, retirez le SFP reconnu en bon état et remplacez-le par le SFP initial.

3 Allez à Examen des câbles à la page 57.

Examen des câbles

ATTENTION

Au cours de cette procédure, vous devrez enlever ou remplaçer le cable FC et arrêtier les E/S à l'hôte FC.

1 Enlevez les cables.
2 Si vous remarquez des câbles effectivement endommagés, remplacez-les.
3 Utilisez une bombe depoussierante ou du gaz sous pression pour nettoyer les connecteurs optiques sur le SFP et les extrémités de cable.
4 Rebranche les câbles.
5 Procedez au contrôle de fonctionnement. Pour de plus amples informations, voir Vérification du contrôle de fonctionnement à la page 48.
6 Affichez le journal des événements au niveau d'affichage 3.

Pour de plus amples informations, voir Tableau 6 à la page 45.

7 Si les erreurs ne s'affichent plus, quitterze ce MAP.

Si les erreurs persistent, allez à Test de bouclage du canal optique à la page 57.

Test de bouclage du canal optique

ATTENTION

Avant de procéder aux diagnostics, les câbles FC doivent être enlevés du SNC. Toutes les E/S au SNC doivent être arrêtées.

1 Fixez une prise de bouclage FC au port FC.
2 Si le DEL FC du panneau avant n'est pas allumé, remplacez le SNC.
3 Allez à Avant la dépose ou le remplacement du SNC à la page 30.

Poursuivez avec Remplacement du SNC à la page 31.

4 Quittez ce MAP.

Si le DEL FC du panneau d'interface est allumé, poursuivez avec Étape 5.

5 Si le message de commande du SNC sur le terminal de service n'est pas diagmode > , placez le SNC en mode diagnostic. Pour de plus amples informations, voir Entrer en mode Diagnostic à la page 147.
6 Remplacez le numero d'emplacement FC par x et entrez la commande fcSlotTest x.

Pour de plus amples informations, voir fcSlotTest [x] à la page 151.

7 Si le test échoue, remplacez le SNC.
8 Allez à Avant la dépose ou le remplacement du SNC à la page 30.

Poursuivez avec Remplacement du SNC à la page 31.

9 Quittez ce MAP.

Si le test réussit, le port FC est en bon état.

10 Fixez la prise de bouclage.

Allez à Test du cable optique du canal optique à la page 58.

Test du cable optique du canal optique

ATTENTION

Si le cable FC est extrémement long, il peut être plus pratique de remplacer le périphérique en premier; si le problème n'est toujours pas résolu, remplacez le cable.

1 Si les cables ont déjà été enlevés, reconnectectez-les.
Fixez les extrémités de cable correspondantes (rouge avec rouge, « A » avec « A », etc.) sur les deux emplacements sur le port FC.
2 En remplaçant le numero d'emplacement FC par x, entrez la commande fcSlotTest x à partir du terminal de service.
3 Si le test réussit, cela signifie que le cable optique FC est en bon état.

Allez à Remplacement du périphérique du canal optique.

Si le test échoue, allez à Remplacement du cable du canal optique à la page 58.

Remplacement du cable du canal optique

1 Remplacez les cables des ports FC par des cables reconnus en bon etat.
2 Procedez au contrôle de fonctionnement.

Pour de plus amples informations, voir Vérification du contrôle de fonctionnement à la page 48.

3 Affichez le journal des événements au niveau d'affichage 3.

Pour de plus amples informations, voir Tableau 6 à la page 45.

4 Si les problèmes persistent, avisez l'administrateur de réseau de la présence d'un problème évientuel avec un pérophérique ou un adaptateur de bus hôte.

Si les problèmes sont résolus, quitterze ce MAP.

5 Remplacez les périphériques externes connectés à ce port FC.

Allez à Remplacement du périphérique du canal optique à la page 59.

Remplacement du péripérisque du canal optique

Le dispositif qui doit être remplaced est l'un des suivants :

FC HBA
- Interrupteur FC
- Concentrateur FC
Sous-système du disque FC

1 Informez l'administrateur du système qu'il est nécessaire de remplaçer le dispositif FC connecté au SNC pour résoudre les erreurs FC.
2 Repetez ce MAP en commençant à la section Connectez le terminal de service au port de service. à la page 56 après avoir remplaced le composant externe.

MAP du SNC

Suivez ces étapes si:

Le DEL RDY ne clignote pas une fois à la seconde après que le SNC ait eté mis sous tension pendant au moins une minute
Le SNC ne répond pas
- Erreur de mémoire du processeur SNC détectée
- Erreur de parité du bus PCI du SNC détectée
- Erreur de l'interface PCI du SNC détectée
Le serveur de la console de gestion ADIC n'a pas pu vérifier la connexion au SNC

Observer le comportement opérationnel des DEL

Lors de la mise sous tension initiale du SNC, les DEL du panneau avant clignotent de façon différente pendant l'exécution du test automatique automatique de mise sous tension (POST), puis l'initialisation débute. Pour de plus amples informations, voir Codes d'erreur POST à la page 155.

Dans la minute qui suit, l'initialisation du SNC doit être réussie et le DEL RDY doit clignoter une fois à la seconde. Si le DEL RDY ne clignote pas comme prévu, allez à Lancer le MAP à la page 46.

MAP de température

Executez les procedures décrites dans les sections ci-dessous si :

Le SNC géné le code d'évenement d'interruption 62, 64 ou 67 (atteinte du seuil d'alarme pour l'entrée d'air, le processeur entrée-sortie ou le ventilateur)
Le SNC géné le code d'évenement d'interruption 63, 65 ou 68 (atteinte du seuil d'alarme pour l'entrée d'air, le processeur entrée-sortie ou le ventilateur)
Le contrôle de fonctionnement génére le code d'événement 112 ou 114 (atteinte du seuil d'alarme ou d'advertissement pour le ventilateur ou l'alimentation)

Notification de problèmes dans le sous-système de température

Les opérateurs sont habituèlement avisés de la présence d'un problème existant ou événuel dans les sous-systèmes du SNC par les interruptions d'événement qui s'affichent dans la fenêtre « Received Event Trap » de la console de gestion ADIC du client. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Toutefois, lorsque les capteurs détectent une situation d'ajretissement ou d'alarme dans un sous-système de température, une boîte-éclair de dialogue avertit immédiatement l'utilisateur, en plus de l'affichage du code d'événement d'interruption 62, 63, 64 ou 65. Consultez envMonShow à la page 84 pour connaître les plages de température optionnelles à l'origine de ces messages. Si les problèmes de température sont associés à une diminution du rendement du ventilateur, le code d'événement 62, 63, 64 ou 65 compte ne le code d'événement 67 ou 68. Consultez envMonRangeShow à la page 85 pour connaître les conditions correspondant à ces messages.

Réception de messages d'alarme ou d'avertissement de température

1 Assurez-vous que la température ambiente est à l'intérieur des limites acceptables.
2 Si la température ambiente excède les limites acceptables, réglez-la.
3 Si la température ambiente est à l'intérieur des limites acceptables, mais que vous receivez un message d'alarme ou d'advertissement, assurez-vous que l'entrée d'air n'est pas obstruée.
4 Le cas échéant, dégagez l'entrée et laisses le SNC refroidir.
5 Si la température se stabilise, quitteze ce MAP.
6 Si l'entrée n'est pas obstruée ou encore, que la température ne se stabilise pas, assurez-vous que la sortie d'air du SNC n'est pas obstruée.
7 Le cas échéant, dégagez l'entrée et laisses le SNC refroidir.
8 Si la température se stabilise, quitterze ce MAP.
9 Si la sortie n'est pas obstruée ou que la température ne se stabilise pas, remplacez l'unité. Poursuivez avec Avant la dépose ou le remplacement du SNC à la page 30.

Poursuivez avec Remplacement du SNC à la page 31.

Le ventilateur fonctionne en etat d'advertissement ou d'alarme

Si vous avez eté dirigé vers ce MAP par le code d'événement d'interruption 67, indiquant que le ventilateur fonctionne en plaque d'advertisement, remplacez le SNC au prochain entretien fixé.

Si vous avez ete dirigé vers ce MAP par le code d'événement d'interruption 68, indiquant que le ventilateur fonctionne en place d'alarme, poursuivez avec Avant la dépose ou le remplacement du SNC à la page 30.

Poursuivez avec Remplacement du SNC à la page 31.

MAP d'alimentation

Suivez les étapes ci-dessous si :

• Tous les DEL sont éteints
  Le SNC générale le code d'événement d'interruption 59 ou 60, indiquant que l'alimentation fonctionne en plaque d'avertissement ou d'alarme. Une chaine accompagnant une interruption d'événement indique la source d'alimentation directement impliquée.

Le contrôle de fonctionnement génére le code d'événement d'interruption 113, indiquant que l'alimentation fonctionne en place d'advertissement ou d'alarme

1 Assurez-vous que le SNC est correctement connecté dans l'emplacement SNC de la Scalar 24.
2 Vérifiez l'etat du DEL PWR.
3 Si le DEL PWR demeure eteint, essayez un autre cordon d'alimentation.
4 Si le DEL PWR demeure eteint, enlevez le SNC.

Poursuivez avec Avant la dépose ou le remplacement du SNC à la page 30.

Poursuivez avec Remplacement du SNC à la page 31.

MAP Ethernet

L'administrateur du réseau doit fournir les informations suivantes avant que vous puissiez effectuer ce MAP :

L'adresse IP pour le SNC - REQUIS
Le filtrer internet pour le SNC en formats decimal et hexagonal - REQUIS
L'adresse IP de passerelle de réseau pour le SNC - si assignée
L'adresse IP d'un ordinateur sur le même sous-reseau que le SNC pour les tests PING - REQUIS
L'adresse IP du serveur de la console de gestion ADIC - REQUIS. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.
Le SNC doit etre initiaise et son port Ethernet doit etre connecte au reseau local d'entreprise.

Pour connaître la position du port Ethernet, allez à Figure 9.

Figure 9 Port Ethernet sur le panneau d'interface

5 Vérifiez que le DEL du lient Ethernet, le DEL vert situé sur la gauche, est bien allumé. Ce DEL est un DEL combiné lien/activité. Si le lien est ascendant et qu'il y a présence d'activité, le DEL va clignoter.
6 Si le DEL est allumé, allez à Étape 7.
Si le DEL n'est pas allumé, allez à Avant la dépose ou le remplacement du SNC à la page 30.
Poursuivez avec Remplacement du SNC à la page 31.

Quittez ce MAP.

7 Déterminez la vitesse du réseau en suivant la procédure décrite dans Vérification du contrôle de fonctionnement à la page 48.

Si le contrôle de fonctionnement génére un code d'interruption d'événement 115, le DEL jaune de la vitesse du SNC doit être allumé.

Vérifiez que le DEL jaune de la vitesse (celui qui se trouve à droite) indique correctement la vitesse du réseau.

8 Si le DEL jaune de la vitesse indique correctement la vitesse du réseau, allez à Étape 10.

Si le DEL jaune de vitesse n'indique pas correctement la vitesse du réseau, allez à Étape 9.

9 Informez l'administrateur du système de la presence d'un problème eventuel avec la qualité du cable Ethernet, les vitesses de lien intermédiaire ou les vitesses d'interconnexion.

Si l'administrateur du système ne repère aucune défectuosity à propos de la qualité du cable Ethernet, des vitesses de lien intermédiaire ou des vitesses d'interconnexion, mais que le DEL jaune de vitesse n'indique pas correctement la vitesse du réseau, allez à MAP Ethernet à la page 61.

Poursuivez avec Remplacement du SNC à la page 31.

Quittez ce MAP.

10 Debranchez le cable Ethernet du port Ethernet du SNC et branchez une prise de bouclage Ethernet.
11 Vérifiez que les DEL Ethernet fonctionnent correctement.

Si tout fonctionne correctement, allez à Étape 12.

Si ce n'est pas le cas, informez l'administrateur du système de la présence d'un problème évientuel avec le matériel en réseau auquel le SNC est branché.

Quittez ce MAP.

12 Debranchez la prise de bouclage Ethernet.
13 Procurez-vous un autre cable Ethernet.
14 Utilisez ce cable pour brancher le SNC au réseau local.
15 Connectez le terminal de service au port de service.
16 Appuyez sur la touche Enter du terminal de service.

Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.

17 Sur le terminal de service, entrez la commande ifShow.

18 S'il n'y a aucune entrée pour ibmEmac, remplacez le SNC. Allez à Avant la dépose ou le remplacement du SNC à la page 30.

Poursuivez avec Remplacement du SNC à la page 31.

Quitce MAP.

S'il y a une entrée pour ibmEmac, notez les paramètres suivants :

adresse Internet,
- filtr de réseau,
sous-filtre de réseau

19 Assurez-vous que l'adresse Internet est la même que l'adresse IP fournie par l'administrateur de réseau.
20 Assurez-vous que la valeur du filtré de réseau est la même que la valeur du filtré de réseau en format hexagonal fournie par l'administrateur de réseau.
21 Vérifiez que le sous-filtre de réseau est le même que le sous-filtre. Si ces paramètres sont corrects, allez à Étape 24.

Si ces paramètres sont incorrects, allez à Étape 22.

22 Utilisez la commande ethAddrSet pour enter l'adresse IP et les valeurs de filtres de réseau correctes.

Pour de plus amples renseignements, voir ethAddrSet à la page 86.

23 À partir du terminal de service, entrez la commande reboot et attendez que le SNC termine l'initialisation.

Retournez à Étape 17.

24 Entrez la commande ping «», étant replacés par quatre chiffres décimaux séparés par des virgules.

est l'adresse fournie par l'administrateur de réseau pour le test PING.

Affichage du test PING réussi :

Affichage du test PING négatif :

25 Si le test PING réussit, allez à Étape 26.

Si le test PING échoue, informez l'administrateur du système de la présence d'un problème évientuel avec le matériel en réseau auquel le SNC est branché.

Quittez ce MAP.

26 Debranchez le cable Ethernet du SNC et branchez une prise de bouclage Ethernet.
27 Sur le terminal de service, entrez la commande diagBoot.

Pour de plus amples informations, voir Reforence de la commande Diagnostica la page 147.

28 PatiEntez jusqu'à ce que le SNC ait terminé l'initialisation.
29 Vérifiez que le message diagmode> est affché.
30 Sur le terminal de service, entrez la commande elTest.

31 Si le test échoue, remplacez le SNC.

Allez à Avant la dépose ou le remplacement du SNC à la page 30.

Poursuivez avec Remplacement du SNC à la page 31.

Quittez ce MAP.

Si le test réussit, enlevez la prise de bouclage Ethernet.

Poursuivez avec Étape 32.

32 À partir du terminal de service, entrez la commande normalBoot et attendez que le SNC termine l'initialisation.
33 Rebranchez le cable Ethernet au SNC.
34 À partir du terminal de service, entrez la commande gateAddrGet et notez l'adresse de passerelle de réseau qui s'affiche.

Pour de plus amples renseignements, voir gateAddrGet à la page 93.

35 Comparez cette adrasse avec celle qui vous a ete fournie par l'administrateur de reseau.

Si les deux adresses sont identiques, allez à Étape 36.

Si l'adresse de passererelle de réseau est incorrecte, reglez-la à la valeur fournie par l'administrateur de réseau avec la commande gateAddrSet.

Pour de plus amples renseignements, voir gateAddrSet à la page 93.

36 Sur le terminal de service, entrez la commande reboot.
37 PatiEntez jusqu'à ce que le SNC ait terminé l'initialisation.
38 À partir du terminal de service, entrez la commande ping pour sonder (PING) l'adresse IP du serveur de la console de gestion ADIC. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.
39 À partir de l'hôte exécutant le serveur de la console de gestion ADIC, sondez (PING) le SNC.

Si les deux tests PING ont réussi, quitterze ce MAP.

Si un test PING échoue, demandez à l'administrateur de réseau de vérifier et de corriger la connexion réseau, les tables de routage et les adresses de passerelle de réseau pour le serveur de la console de gestion ADIC et le SNC.

MAP port de service

Ces étapes doivent être exécutées si le SNC est initialisé et interagit avec la console de gestion ADIC, mais que le port de service ne répond pas. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Vérifier le cable RS-232

Ce test nécessite un autre bloc-notes ou ordinateur de bureau avec un port RS-232 à 9 broches en bon état. Le logiciel d'émulation de terminal doit être installé et en bon état de fonctionnement.

1 Debranche le cable RS-232 du port de service.
2 Connectez-le à un port compatible sur un autre ordinateur.
3 Connectez le terminal de service au port de service.
4 Réglez le terminal de service et l'autre ordinateur à 19200 bauds, 8 bits de données, sans parité, un arrêt et contrôle de début XON-XOFF (ou matériel).
5 Entrez les lignes tests dans le terminal de service et l'autre ordinateur.
6 Confirmez qu'ils sont bien affichés l'un sur l'autre.

Si cela échoue, remplacez le cable RS-232.

SiILA réussit, débranchez le cable de l'autre ordinateur

Allez à Vérification de la connexion avec les messages d'initialisation à la page 65.

Vérification de la connexion avec les messages d'initialisation

1 Rebranchez le terminal au SNC avec le cable RS-232.
2 Arrêtez toutes les E/S vers le SNC.
3 Mettez le SNC hors tension et laissez-le ainsi pendant 5 secondes.
4 Mettez le SNC sous tension.

Si les messages d'initialisation n'apparaissent pas sur le terminal de service, remplacez alors le SNC.

Allez à Avant la dépose ou le remplacement du SNC à la page 30.

Poursuivez avec Remplacement du SNC à la page 31.

Executez les procedures décrites dans les sections ci-dessous si les périhériques SFM ne sont pas disponibles.

Vérification des réglages d'accès du Scalar Firewall Manager

1 Connectez le terminal de service au port de service.
2 Appuyez sur la touche Enter du terminal de service.

Si le guide-opérateur ne s'affiche pas, consultez MAP port de service à la page 65.

3 Entrez la commande sfmShow -1 sur le terminal de service.
4 Si SFM State: Inactive est affichée, cela signifie que le Scalar Firewall Manager ne contrôle pas l'accès entre l'hôte et les péripériques cibles. Poursuivez avec Étape 5.

Si SFM State: Active est affichée, cela signifie que le Scalar Firewall Manager contrôle l'accès entre l'hôte et les périhériques cibles. Poursuivez avec Étape 8.

5 Entre la commande sfmFeatureEnable à partir du terminal de service.

Si les périphériques SFM sont disponibles, quitteze ce MAP.

Si les périhériques SFM ne sont pas disponibles, poursuivez avec Étape 6.

6 Entrez la commande licenseShow à partir du terminal de service.

7 Si la sortie de la commande licenseShow indique que le SFM est valide, comme dans l'exemple, poursuivez avec Étape 8.

Si la sortie de la commande licenseShow indique que le SFM n'est pas valide, quitterze ce MAP et communiquez avec votre représentant de service.

8 Utilisez la console de gestion ADIC pour vérifier les réglages d'accès de l'hôte et du périphérique cible. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Quitte ce MAP.

Si la console de gestion ADIC n'est pas disponible, vous pouze désactiver temporairement le SFM pour vérifier que l'hote peut acceder à tous les péripériques. Poursuivez avec Vérification de l'accès de l'hôte aux péripériques à la page 66.

Vérification de l'accès de l'hôte aux périphériques

1 Mettez tous les hôtes hors tension.
2 Entrez la commande sfmInactive Set à partir du terminal de service.

Pour de plus amples renseignements, voir sfmlnactiveSet à la page 122.

3 Mettez l'un des hôtes sous tension.
4 Si l'hote peut acceder à tous les périhériques cibles, mettez-le hors tension et repêtez Étape 2 et Étape 3 pour chacun des hôtes restants.

Si chaque hote peut acceder à tous les périphériques, cela indique la présence d'un problème au niveau des réglages d'accès du Scalar Firewall Manager. Allez à Étape 5.

Si l'hote ne peut acceder à chacun des périhériques cibles, cela indique la présence d'un problème avec les périhériques ou leurs connexions SAN. Poursuivez avec MAP d'accès aux périhériques à la page 49 ou MAP canal optique à la page 56.

5 Mettez tous les hôtes hors tension.
6 Entrez la commande sfmAActiveSet sur le terminal de service.

Pour de plus amples renseignements, voir sfmActiveSet à la page 120.

7 Utilisez la console de gestion ADIC pour vérifier les réglages d'accès de l'hôte et du périphérique cible. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Référence de commande du port de service

Une interface « interpréteur de commandes » assure l'accès aux commandes de gestion et de configuration dont il est question dans ce chapitre. L'interpréte est accessible en connectant un terminal ou un ordinateur équipé d'un logiciel d'émulation au port de service du SNC 4000. Pour de plus amples informations, voir Connexion à un port de service à la page 25.

Gestion du SNC 4000

L'application de la console de gestion ADIC est la méthode privilégée de gestion du SNC 4000. Quand vous utilisez la console de gestion ADIC, les opérations décrites dans ce document de referencia sont traitéeses par l'entremise de l'application cliente. Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Commandes

Cette section présente les commandes disponibles pour le contrôle, la gestion et l'entretien du SNC 4000. Les commandes sont représentées en ordre alphabetique par fonction dans Tableau 7. Les commandes sont représentées en ordre alphabetique à partir de la page 79.

Tableau 7 Commandes presentées en ordre alphabetique par fonction

Commande ou groupe de commande	Description	Page
disableCC	Désactive l'interface de commande et contrôle	83
enableCC	Désactive l'interface de commande et contrôle	84
setSnaCCLun	Changer le LUN de l'interface de commande et de contrôle	119
Déplaceur de données
sncFeatureEnable	Active la fonction facultative de déplacement des données	125
Conditionnement du chemin de données (mappage à chemins multiples)

Tableau 7 Commandes presentées en ordre alphétique par fonction

Commande ou groupe de commande	Description	Page
ampFeatureEnable	Active la fonction optionnelle de mappyage à chemins multiples	78
ghostIOSet	Change la durée pendant laquelle les commandes adressées aux cibles FC restent en attente	94
ghostIOShow	Affiche la durée pendant laquelle les commandes adressées aux cibles FC restent en attente	94
mapMultipathSet	Change le paramétrage de mappyage des nouvelles cibles	104
mapMultipathShow	Affiche le paramétrage actuel de mappyage des nouvelles cibles	105
mapRemoveDevice	Retire un péripérisque du mappyage rémanent de péripérisque	105
tPathShow	Affiche l'état des cibles mappées pour basculement	133
DHCP
dhcpClientShow	Affiche les données reçues par le serveur DHCP	81
dhcpEnable	Active le DHCP	82
dhcpDisable	Affiche les données reçues par le serveur DHCP	81
dhcpState	Affiche l'état du DHCP	82
resolvParamShow	Affiche la liste des serveurs DNS	111
Diagnostics	Les commandes de diagnostic sont localisées dans Référence de la commande Diagnostic à la page 147.
Capteurs environnementaux
envMonShow	Affiche tous les états environnementaux des canaux	84
Réseau Ethernet
arptabShow	Affiche une liste des entrées ARP connues	79
ethAddrGet	Affiche l'adresse du port Ethernet	86
ethAddrSet	Définit l'adresse du port Ethernet	86
gateAddrGet	Affiche l'adresse de la passerelle de réseau	93
gateAddrSet	Définit l'adresse de la passerelle de réseau	93
host "add"	Ajoute des entrées de table hôte	96
host "delete"	Supprime des entrées de table hôte de réseau	97

Tableau 7 Commandes presentées en ordre alphabetique par fonction

Commande ou groupe de commande	Description	Page
host "list"	Liste des entrées de table hôte de réseau	97
hostNameSet	Change le nom du réseau du SNC 4000	98
icmpstatShow	Affiche les statistiques pour l'ICMP	98
ifShow	Affiche les paramètres et l'état du port Ethernet	99
inetstatShow	Affiche toutes les prises de protocole Internet	99
ipstatShow	Affiche les statistiques pour l'IP	100
macShow	Affiche l'adresse de la commande d'accès au support du port Ethernet	102
mbufShow	Affiche les statistiques mbuf	108
route	Édite les entrées de table de chemin	111
route "add"	Ajoute des entrées de table de chemin - réseau	111
route "delete"	Supprime des entrées de table du réseau	111
route "list"	Liste des entrées de table du réseau	112
snmpCommunitiesShow	Affiche la liste des noms de la communauté qui sont actuelsment utilisés	126
snmpReadCommunityAdd	Ajoute le nom de la communauté avec autorisation de lecture	127
snmpReadCommunityRemove	Supprime l'autorisation de lecture au nom de la communauté	127
snmpTrapCommunitySet	Définit le nom de la communauté transmis avec interruptions	127
snmpWriteCommunityAdd	Ajoute le nom de la communauté avec autorisation d'écriture	127
snmpWriteCommunityRemove	Supprime l'autorisation d'écriture au nom de la communauté	127
tcpstatShow	Affiche les statistiques pour la TCP	132
trapDestAdd	Ajoute l'adresse IP du destinataires au tableau de destination de déroulement	133
trapDestRemove	Ajoute l'adresse IP du destinataires depuis le tableau de destination de déroulement	133
trapDestShow	Affiche le tableau de destination de déroulement	134
udpstatShow	Affiche les statistiques pour l'UPD	134
userAdd	Ajoute un utilisateur et un mot de passer au fichier mot de salle	135
userDelete	Supprime un utilisateur du fichier mot de salle	135

Tableau 7 Commandes presentées en ordre alphabetique par fonction

Commande ou groupe de commande	Description	Page
userList	Affiche le contenu du fichier mot de passer	135
Enregistrement d'événement
cleShow	Affiche les événements d'enregistrement de commande pour un LUN spécifique	80
cleShowAll	Affiche les événements du journal de commande pour tous les LUN	80
csClearLogFile	Supprime le contenu du journal d'événements	80
loggerDump	Affiche les enregistrement du journal d'événements	101
loggerDumpCurrent	Affiche les enregistristments du journal d'événements pour l'initialisation en cours	102
supportDump	Affiche l'information utilisé pour la recherche de panne	153
Canal optique
fcConnTypeGet	Affiche le réglage actuel du type de connexion du port FC	87
fcConnTypeSet	Définit le type de connexion pour un port FC	87
fcFibreSpeedGet	Affiche les vitesses maximum et actuelles du port FC	88
fcFibreSpeedSet	Définit la vitesse du port FC	88
fcGbicShow	Affiche l'information SFP pour chaque SFP installé	89
fcPortModeGet	Affiche le mode pour le port FC spécifique	89
fcPortModeSet	Affiche le mode pour le port FC	90
fcRestart	Redémarre le port FC	90
fcShow	Affiche l'état de l'interface FC	91
fcShowDevs	Affiche les péripériques cibles SCSI et FC de la perspective du port FC	92
fcShowNames	Affiche les noms du nœud et du port pour le FC	92
fcTxDisable	Désactive l'émetteur du port FC	93
fcTxEnable	Active ou réactive l'émetteur du port FC	93
setFcFrameSize	Définit la taille de la trame pour le port spécifique	117
setFcHardId	Définit l'ID en boucle pour le port FC	117
setHost	Définit l'ID en boucle pour le port FC	118
sysNodeNameModeSet	Change le mode du nom du nœud FC	128

Tableau 7 Commandes presentées en ordre alphabetique par fonction

Commande ou groupe de commande	Description	Page
sysNodeNameModeShow	Affiche le mode du nom du nœud FC actuel	129
targets	Affiche les péripériques cibles SCSI et FC	132
Système de fichier Flash
cd	Définit le chemin d'accès utilisé	79
11	Liste le contenu du réseau en format long	102
ls	Liste le contenu du réseau	102
rm	Enlève (supprime) un:fichier	111
rz	Commence une réception de session de transfert du:fichier Zmodem	112
sz	Commence une émission de session de transfert du:fichier Zmodem	131
Contrôle de fonctionnement
hlthChkIntervalGet	Affiche les intervalles entre les contrôles de fonctionnement	95
hlthChkIntervalSet	Règle les intervalles entre les contrôles de fonctionnement	96
hlthChkLevelGet	Affiche le niveau de contrôle de fonctionnement	96
hlthChkLevelSet	Règle le niveau de contrôle de fonctionnement	96
hlthChkNow	Exécute un contrôle de fonctionnement immédiatement	96
Aide
clehelp	Affiche l'info de la commande d'entrée du journal de commandes	80
diagHelp	Affiche l'info de la commande Diagnostic	83
help	Affiche l'info pour toutes les commandes de l'interprête	94
hlthChkhelp	Affiche l'info de la commande du contrôle de fonctionnement	95
mapHelp	Affiche l'info de la commande du MAP de péripérisque	103
netHelp	Affiche l'info de la commande réseau	109
snmpHelp	Affiche l'info de la commande SNMP	126
userHelp	Affiche l'info de la commande du compte utiliser	135
Mappage sur chemins multiples	Voir conditionnement du chemin de données

Tableau 7 Commandes presentées en ordre alphabetique par fonction

Commande ou groupe de commande	Description	Page
Données relatives au produit et entretien
clearReservation	Impose la suppression d'une réservation sur le LUN cible spécifique	79
initializeBox	Restaure les valeurs par défaut régliées à l'usine en supprimant tous les fichiers de configuration, y compris le mappyage d'adresses rémanentes, et lance la réinitialisation	100
licenseShow	Affiche l'information relative aux touches de permis d'utilisation de logiciel	101
mapCompressDatabase	Supprime les entrées de péripérisque inactif et réattribue les LUN les uns à côté des autres dans la base de données des cartes d'adresses rémanentes	103
mapRebuildDatabase	Efface et restructure la base de données des cartes d'adresses rémanentes	105
mapShowDatabase	Affiche toutes les entrées dans la base de données des cartes d'adresses rémanentes	106
mapShowDevs	Affiche les entrées de la base de données des cartes d'adresses rémanentes pour les péripériques solidaires seulement	107
mapWinnowDatabase	Efface les entrées des péripériques inactifs de la base de données des mappings d'adresses rémanentes	107
mapWinnowDatabaseLun	Efface l'entrée d'un péripérisque spécifique de la base de données des cartes d'adresses rémanentes	108
shellLock	Verrouille ou déverrouille l'interface de commande interprête	124
showBox	Affiche le graphique du matériel	152
showVersions	Affiche la version du microprogramme opérationnel, du test automatique de mise sous tension (POST), de la mémoire morte d'initialisation et de la mémoire morte d'initialisation de réserve	125
sysConfigShow	Affiche les paramètres de configuration	128
sysVpdShow	Affiche les données vitales du produit	128
sysVpdShowAll	Affiche les données vitales du produit pour tous les sous-systèmes	128
version	Affichage de la version du microprogramme	136

Tableau 7 Commandes presentées en ordre alphabétique par fonction

Commande ou groupe de commande	Description	Page
uptime	Affiche le temps écoulé depuis la dernière initialisation	134
Sécurité d'accès SAN : Scalar Firewall Manager (SFM)	Pour les commandes utilisées avec Extended VPS (eVPS), voir ci-dessous.
sfmAccessApply	Applique les réglages d'accès et enregistrre dans la base de données du Scalar Firewall Manager	119
sfmAccessClear	Désactive l'accès du Scalar Firewall Manager à tous les LUN de tous les hôtes	120
sfmAccessSet	Règle la permission d'accès du Scalar Firewall Manager à un hôte spécifique et à une plage spécifique de LUN	120
sfmActiveSet	Réactive le Scalar Firewall Manager s'il est inactif	120
sfmConnectionSet	Entre les données de connexion pour un hôte spécifique	120
sfmFeatureDisable	Désactive le Scalar Firewall Manager	121
sfmFeatureEnable	Active le Scalar Firewall Manager à l'aide d'une touche de permis d'utilisation	121
sfmFileShow	Affiche les données SFM enregistrées dans le fichier	121
sfmHostShow	Affiche les permissions d'accès LUN pour un hôte spécifique	122
sfmInactiveSet	Désactive le contrôle d'accès du Scalar Firewall Manger pour permettre à tous les hôtes d'acceder à tous les LUN	122
sfmNameSet	Entre un nom pour un hôte spécifique	123
sfmShow	Affiche les données d'état pour un ou tous les hôtes enregistrés	123
sfmSparseAccessSet	Règle la permission d'accès pour un hôte spécifique et des LUN spécifique	123
sfmTypeSet	Entre les données du système d'exploitation pour un hôte spécifique	124
SAN Access Security: Extended VPS (eVPS)	Pour les commandes utilisées avec le Scalar Firewall Manager (SFM), voir ci-dessus.
vps	Voir vpsShow	145
vpsAccessApply	Applique les réglages d'accès et enregistrre dans le VPS ou la base de données eVPS	137
vpsAccessClear	Désactive l'accès eVPS à tous les LUN pour tous les hôtes	137

Tableau 7 Commandes presentées en ordre alphabetique par fonction

Commande ou groupe de commande	Description	Page
vpsAccessSet	Règle la permission d'accès eVPS pour un hôte spécifique et une plage spécifique de LUN	137
vpsActiveSet	Réactive VPS ou eVPS s'ils sont inactifs	138
vpsConnectionSet	Entre les données de connexion pour un hôte VPS ou eVPS spécifique	138
vpsDefaultInbandAccessGet	Affiche les régles d'accès intrabande pour le SNC	138
vpsDefaultInbandAccessSet	Règle les niveaux d'accès intrabande pour le SNC	139
vpsFeatureDisable	Désactive VPS et eVPS	139
vpsFeatureEnable	Active VPS et eVPS	140
vpsFileShow	Affiche les donnéesées VPS ou eVPS enregistrées dans le fichier	140
vpsHostInbandAccessGet	Affiche les régles d'accès intrabande pour un hôte eVPS donné	141
vpsHostInbandAccessSet	Règle le niveau d'accès intrabande pour un seul hôte eVPS	141
vpsHostShow	Affiche les permissions d'accès LUN pour un hôte VPS ou eVPS spécifique	142
vpsInactiveSet	Désactive VPS ou eVPS s'ils sont inactifs	143
vpsMapAdd	Attribue un périhérique cible à un hôte eVPS	143
vpsMapDelete	Supprime une attribution eVPS LUN antérieure	144
vpsMapClear	Supprime toutes les attributions de mappy pour un hôte eVPS spécifique	143
vpsMapShow	Génére une liste de toutes les donnéesées de mappy disponibles pour un hôte eVPS	144
vpsNameSet	Entre le nom d'un hôte VPS ou eVPS spécifique	144
vpsShow	Affiche les donnéesées d'état pour un ou tous les hôtes VPS ou eVPS enregistrées	145
vpsSparseAccessSet	Règle la permission d'accès pour un hôte VPS ou eVPS spécifique et des LUN spécifique	145
vpsTypeSet	Entre les donnéesées du système d'exploitation pour un hôte VPS ou eVPS spécifique	146
wwnLockModeSet	Règle l'état du mode de verrouillage WWN	146
wwnLockModeShow	Affiche l'état du mode de verrouillage WWN	146
SCSI

Tableau 7 Commandes presentées en ordre alphabetique par fonction

Commande ou groupe de commande	Description	Page
fcShowDevs	Affiche les péripériques cibles SCSI et FC de la perspective du port FC	92
scsiAltIdGet	Affiche les autres ID SCSI	113
scsiAltIdSet	Change les autres ID SCSI	113
scsiHostChanGet	Affiche les modes des canaux hôtes SCSI	114
scsiHostChanSet	Règle les modes des canaux hôtes SCSI	114
scsiHostIdGet	Affiche les numérios d'ID hôte SCSI	114
scsiHostIdSet	Définit les numérios d'ID hôte SCSI	114
scsiRescan	Relit les péripériques sur un canal ou tous les canaux	115
scsiResetDisableGet	Affiche les paramètres de réinitialisation à la mise sous tension du bus SCSI	115
scsiResetDisableSet	Définit les paramètres de réinitialisation à la mise sous tension du bus SCSI	115
scsiShow	Affiche les canaux SCSI et les péripériques solidaires	116
scsiTermGet	Affiche l'information de l'état de terminaison pour les canaux SCSI	117
targets	Affiche les péripériques cibles SCSI et FC	132
Démarrage
diagBoot	Arrête et redémarré en mode Diagnostic	149
normalBoot	Arrête et redémarré en mode Normal	109
reset	Redémarré sans arrêté le système	110
reboot	Arrête et redémarré	110
Heure et date
date	Affiche la date et l'heure	80
dateSetFromRTC	Règle l'horloge en temps réel comme source d'affichage de la date	80
show	Affiche l'adresse IP du serveur temporel du système	98
rdate	Définit un système à distance comme la source d'affichage de la date	110
rtcDateSet	Règle manuellement l'horloge en temps réel	112
rtcSetCurrent	Synchronise l'horloge en temps réel avec le serveur temporel	112

Tableau 7 Commandes presentées en ordre alphabetique par fonction

Commande ou groupe de commande	Description	Page
setNettime	Active ou désactive la fonction de serveur temporel	118
setTimeHost	Ajoute un hôte utilisant un serveur temporel au système	119
tzSet	Règle le décalage des fuseaux horaires à partir de l'heure moyenne de Greenwich	134
Mappage privé virtuel
copyScsiAssign	Copie les attributes SCSI d'un canal de source à un canal de distribution
deleteScsiAssign	Supprime une attribution créé précédemment
setScsiAssign	Attribue un pérophérique cible à un canal SCSI
showScsiAssign	Liste les adresses actuelles attribuées pour le canal indiqué
vpmFeatureEnable	Active la fonction optionnelle de mappype盗窃 virtuel
vpmFeatureEnabled	Affiche les informations d'état sur le mappype盗窃 virtuel

Chaque commande affiche un état « valeur » en décimales et hexadécimales après exécution et avant affichage d'une nouvelle invite.

value = 0 = 0x0

Habituèlement, une valeur 0 indique un résultat positif, mais certaines commandes peuvent donner une valeur différente.

ampFeatureEnable

La commande ampFeatureEnable active la fonction optionnelle à chemins multiples. Pour activer la fonction, entrez la clé de logiciel unique.

Si la clé de logiciel a été installée à l'usine, vous pouvez entrer le mot "enable" (entre guillemets) plutôt que la clé de licence actuelle.

Si le message value = 1 = 0 × 1 s'affiche,ILA signifie que la licence est déjà installee et que le mappage de chemins multiples est déjà activé.

Si le message value = -1 = 0 xffffff est affiché, cela signifie que la licence n'est pas encore installée et que vous doivent enter la touche de permis d'utilisation.

arptabShow

La commande arptabShow affiche le contenu du tableau ARP. Le tableau ARP contient les mappings actuels des adresses Internet vers Ethernet. Cette information peut etre utile a l'administrateur LAN.

SNC4000 > arptabShow
LINK LEVEL ARP TABLE
destination	gateway	flags	Refcnt	Use	Interface
172.16.1.1	00:04:4e:15:64:8	405	0	10	ibmEmac0
172.16.34.209	00:60:97:ba:86:db	405	1	471	ibmEmac0
value = 75 = 0x4b = 'K'

cd

Voussoupiezyousdéplacerdansunrépertoirdifferent(également danslesystèmedefichier flash)àl'aide de la commande cd.

SNC4000 > cd "MGMT"
value = 0 = 0x0

La commande clearReservation peut servir à imposer la suppression d'une réservation détenue par un hôte pour le pérophérique cible spécifique. Il peut être nécessaire d'utiliser cette commande si un hôte détenant une réservation pour un pérophérique partagé a été débranché du SNC 4000 sans clore correctement le logiciel d'application ayant produit la réservation. Dans ce cas, d'autres hôtes qui tentent d'acceder au pérophérique partagé receivefront à plusieurs reprises un état de conflit de réservation émanant du pérophérique. L'utilisation de cette commande pourra demander de réinitialiser le pérophérique cible.

ATTENTION

Assurez-vous de suspendre toutes les entrées-sorties avant de lancer cette commande.

Paramètre	Valeur
devld	L'index du dispositif (LUN)

L'exemple ci-dessus montre la commande clearReservation utilisée pour supprimer une réservation sur un pérophérique cible à LUN 4.

cleHelp

La commande cleHelp affiche une liste des commandes utilaitaires d'événement du journal de commandes.

La commande cleShow affiche les 64 derniers événements du journal de commandes pour un périphérique au LUN spécifique. Ce journal n'est pas maintainu pour les lecteurs de disques, en raison de l'important impact sur la performance. Le fabricant peut demander le contenu du journal de commandes à des fins de diagnostic. L'information concernant l'interprétation de ces événements n'est pas fournie.

cleShowAll

La commande cleShowAll exécut un cleShow pour tous les LUN. Le fabricant peut demander le contenu du journal de commandes à des fins de diagnostic. L'information concernant l'interprétable de ces événements n'est pas fournie.

copyScsiAssign [canal d'origine], [canal de destination]

REMARQUE

Lorsque vous utilisez Firmware 4.40 sur une lame de canal optique, cette commande n'est plus disponible.

La commande copyScsiAssign copie les attributs SCSI d'un canal de source à un canal de distribution.

SNC4000 > copyScsiAssign 1,2
value = 0 = 0x0

csClearLogFile

La commande csClearLogFile supprime le contenu du journal des événements.

SNC4000 > csClearLogFile
value = 0 = 0x0

date

La commande date affiche la date et l'heure du système.

Le système peut être régle de manière à dire son horloge en temps réel locale (voir la commande dateSetFromRTC) ou celle d'un hote distant. Voir la commande rdate "timeserver".

L'horloge en temps réel locale peut aussi être synchronisée avec un serveur temporel distant ; voir la commande rtcSetCurrent.

SNC4000 > date
SNC4000 > THU JAN 25 20:32:49 2001

setFromRTC

La commande dateSetFromRTC règile le RTC du SNC 4000 en tant que source d'affichage de l'heure. Utilise la commande date pour afficher le fuseau hora.

Quand vous utilisez Firmware 4.40 sur une lame de canal optique, cette commande n'est plus disponible.

La commande deleteScsiAssign supprime les attributions créées precedemment.

L'exemple 1 utilise la sortie de l'exemple 2, à la page suivante, pour supprimer les attributions du canal SCSI 2.

Example 1:

SNC4000 > deleteScsiAssign 64,2,0,0
value = 0 = 0x0
SNC4000 > deleteScsiAssign 82,2,0,1
value = 0 = 0x0
SNC4000 > deleteScsiAssign 98,2,0,2
value = 0 = 0x0
SNC4000 > deleteScsiAssign 124,2,0,3
value = 0 = 0x0

Example 2:

SNC4000 > showScsiAssign
SCSI 2
ID Lun DevId
0 0 64
0 1 82
0 2 98
0 3 124

dhcpClientShow

La commande dhcpClientShow affiche les données reçues du serveur DHCP, y compris les adresses IP, les noms de Domaine et l'information sur la durée de location des adresses IP.

Snc4000 > dhcpClientShow

dhcpDisable

La commande dhcpDisable désactive le DHCP.

SNC4000 > dhcpDisable
value = 0 = 0x0
Example:
SN9710012704 > dhcpClientShow
Domain Name : (null)
DNS Addr :
value = 0 = 0x0

dhcpEnable

La commande dhcpEnable active le DHCP.

SNC4000 > dhcpEnable
value = 1 = 0x1
Example:
SN9710012704 > dhcpClientShow
DHCP server: 172.16.33.10
Timer T1: 129526 seconds remaining.
Timer T2: 226726 seconds remaining.
DHCP server name:
Boot file name:
DNS domain name: adic.com
Router discovery enabled.
RFC 894 Ethernet encapsulation enabled.
Maximum datagram size: 576
Default IP Time-to-live: 64
Interface MTU: 576
ARP cache timeout: 60
Default TCP Time-to-live: 64
TCP keepalive interval: 7200
Client lease origin: 1056992956
Client lease duration: 259200
Client renewal (T1) time value: 129600
Client rebinding (T2) time value: 226800
DHCP server: 172.16.33.10
Assigned IP address: 172.16.34.182
Client subnet mask: 255.255.248.0
Client router solicitation address: 255.255.255.255
Client IP routers: 172.16.32.2
Client DNS name servers:
172.16.9.63
172.16.40.24
Domain Name : adic.com
DNS Addr : 172.16.9.63
Client DNS name servers:
172.16.9.63
172.16.40.24

dhcpState

La commande dhcpState affiche l'etat du serveur DHCP : activé ou désacté.

SNC4000 > dhcpState

diagBoot

Cette commande est utilisé seulement pour faire passer le SNC 4000 du fonctionnement en mode normal au mode Diagnostic spécial.

ATTENTION

Après avoir fini d'utiliser les commandes de diagnostic, utilisez la commande normalBoot pour restaurer le fonctionnement normal du système.

Cela copie la ligne d'amorçage dans un fichier du réseau ffs:mt sur le SNC 4000 et installe une nouvelle ligne d'amorçage, qui entraîne le redémarrage du SNC 4000 en utilisant un script spécial de démarrage et de diagnostic, ffs:mt/diagnstk.rc ; le fichier de mappage rémanent, config/device.map, est renommé onfig/ device.bak (un nouveau fichier sera généra après le redémarrage). Finalement, la commande « diagBoot » généra une commande de redémarrage assurant la prise d'effet des modifications.

diagHelp

La commande diagHelp affiche une liste des commandes de diagnostic.

SNC4000 > diagHelp
** Diagnostic commands: Available in Diagnostic Mode Only **
elTest Test du port Ethernet avec cable de bouclage
fcSlotTest <portnum> Test du port du canal optique spécifique avec cable de bouclage
normalBoot Arrête et redémarre en mode normal
scsiChannelTest <x,y> Test de canaux SCSI spécifiés avec cable de bouclage

See User's Guide for more information value = 0 = 0x0

disableCC [numéro d'options]

Désactive l'interface de commande et de contrôle (LUN 0) à l'aide de la commande disableCC. Sécífiez l'un des deux paramètres d'options, comme suit.

Numéro d'options	Valeur
1	Masque l'interface de commande et de contrôle et entraîne le retour des données de requête dans « device not available » pour LUN 0.
2	Désactive complètement toutes les fonctions de commande et de contrôle

Le SNC 4000 est adressable comme péripérisque SCSI cible, pour support de commande et de contrôle. Sur une interface FC, ce péripérisque sera affché comme le numéro d'unité logique 0, (LUN 0). Le péripérisque LUN 0 returne un type de péripérisque OCh en commande de requête, indiquant qu'il s'agit d'un péripérisque contrôleur. Les péripérisques contrôleurs sont définis dans les Spécifications des commandes de contrôleur (SCC) SCSI-3.

Dans certains cas, il est préférible de désactiver cette fonction. Si LUN 0 est désactivié, un type de dispositif 2Ch sera transmis dans une requête adressée à LUN 0, indiquant que le dispositif n'est pas disponible actuellement à ce LUN. LUN 0 sera toujours réservé à l'interface de commande et de contrôle et ne sera pas attribué à un autre péripérisque cible.

D'autres commandes sont disponibles pour réactiver l'interface de commande et de contrôle ou la réassigner à un différents LUN只不过 que de la masquer ou la désactiver. Voir les commandes enableCC et setSnaCCUn pour de plus amples renseignements.

Pour restaurer la capacité de transmission de commandes à l'interface de commande et de contrôle (LUN 0), utilisez la commande enableCC. La commande est généralement utilisée pour reactiver l'interface une fois qu'elle a été désactivée par la commande disableCC.

SNC4000 > enableCC
value = 0 = 0x0

envMonShow

La commande envMonShow énumère tous les états des canaux environnementaux et leurs valeurs courantes. Utilisez la commande envMonRangeShow pour limiter la sortie à l'affichage des plages relatives à chaque état. Les canaux suivants ont été définis comme suit :

Nom de canal	Description
Air Inlet Temp	Température de l'air qui entre dans l'appareil
IO Processor Temperature	Température du processeur ES
Input Power: +5 Volts	Niveau de tension d'entrée +5
Input Power: +12 Volts	Niveau de tension d'entries +12
Local Power: +2.5 Volts	Niveau de tension de l'alimentation locale + 2,5 Volts
Local Power: +3.3 Volts	Niveau de tension de l'alimentation locale +3,3
Fan	Ventilateur en fonction (pour les ventilateurs de tachymètre : tr/min du ventilateur)

La commande envMonRangeShow spécifie les plages opérationnelles pour les canaux environnementaux du SNC 4000. Elle affiche les plages de valeurs associées aux états nominaux, d'advertissement et d'alarme relatifs à la tension, la température et le fonctionnement du ventilateur/de la soufflerie selon les canaux spécifiés dans la commande envMonShow.

La commande ethAddrGet affiche l'adresse IP du SCN 4000, spécifiée sous forme de 4 nombres décimaux séparés par un point.

La commande ethAddrSet modifie l'adresse IP du SCN 4000, spécifiée sous forme de 4 nombres décimaux séparés par un point.

Si un filtré Internet est requis, spécifique-le après l'adresse IP sous la forme « d'adresse Internet ». Par exemple :

La commande fcConnTypeGet sert à afficher les paramètres courants du type de connexion d'un port FC. Voir aussi la commande fcConnTypeSet.

Paramètre	Valeur	Signification
port	1	La connexion SNC 4000 avec label FC1
type de connexion	0	Boucle
	1	Point à point
	2	Boucle de préférence

L'exemple suivant montre comment le type de connexion est affiché lorsque le port FC 1 est spécifique et que son type de connexion est en boucle.

SNC4000 > fcConnTypeGet 1
value = 0 = 0x0

fcConnTypeSet [port],[connexion]

La commande fcConnTypeSet est utilisé pour définir le type de connexion d'un port FC. Voir aussi la commande fcConnTypeGet.

Paramètre	Valeur	Signification
Port	1	La connexion SNC 4000 avec label FC1
Type de connexion	0	Boucle
	1	Point à point
	2	Préférence de boucle

L'exemple suivant montre comment regler le type de connexion du port FC sur point à point.

SNC4000 > fcConnTypeSet 1,1
value = 0 = 0x0

ATTENTION

Vous doivent lancer la commande fcRestart ou redémarrer le SNC 4000 pour que le nouveau réglage prenne effet. Voir la commande fcRestart pour plus d'information.

fcFibreSpeedGet [port]

La commande fcFibreSpeedGet affiche la vitesse requise pour le port FC. La vitesse courante peut etre vérifiée dans la sortie de la commande fcShow. L'exemple ci-dessous indique que le port FC a une vitesse maximale de 1 Gb/s.

SNC4000 > fcFibreSpeedGet 1

value = 1 = 0x1

Paramètre	Valeur	Signification
port	1	La connexion SNC 4000 avec label FC1
valeur =	0	Vitesse régée à Commutation automatique
	1	Vitesse régée à 1 Gb/s
	2	Vitesse régée à 2 Gb/s

fcFibreSpeedSet [port],[vitesse]

La commande fcFibreSpeedSet règla vitesse du port FC à 1 Gb/s ou à 2 Gb/s pour le port FC. Le port peut aussi être régé à Commutation automatique, comme dans l'exemple ci-dessous.

Paramètre	Valeur	Signification
Port	1	La connexion SNC 4000 avec label FC1
Vitesse	0	Commutation automatique
	1	1 Gb/sec
	2	2 Gb/sec

SNC4000 > fcFibreSpeedSet 1,0

value = 0 = 0x0

ATTENTION

Vous doivent lancer la commande fcRestart ou redémarrer le SNC 4000 pour que le nouveau réglage prenne effet. L'initiateur et le périphérique doivent tous deux accepter la vitesse sélectionnée. Voir la commande fcRestart pour plus d'information.

fcGbicShow [port]

La commande fcGbicShow affiche l'information SFP pour chaque SFP installé. La spécification du numéro de port est facultative.

Paramètre	Valeur	Signification
Port	1	La connexion SNC 4000 avec label FC1

Ctlr : Module : ModuleID : Code : Information

La commande fcPortModeGet affiche le mode pour le port FC spécifique. Le mode port par défaut est Public Target. Voir aussi la commande fcPortModeSet.

Paramètre	Valeur	Signification
Port	1	La connexion SNC 4000 avec label FC1

Une fois la commande executée, le nombre affiché comme une valeur indique le mode du port, comme suit :

Valeur	Mode du port
1	Cible privée
2	Initiateur privé
3	Cible et initiateur privés
17	Cible publique
18	Initiateur public
19	Cible et initiateur publics

L'exemple suivant montre la manière dont le type de connexion s'affiche lorsque le port FC est spécifique et que le mode port est reglé à Private Target.

SNC4000 >fcPortModeGet 1

value = 1 = 0x1

ATTENTION

Vous doivent lancer la commande fcRestart ou redémarrer le SNC 4000 pour que le nouveau réglage prenne effet. Voir la commande fcRestart pour plus d'information.

fcPortModeSet [port],[mode]

La commande fcPortModeSet définit le mode du port FC spécifique. Voir aussi la commande fcPortModeGet.

Le mode port par défaut est Public Target. Par conséquent, si le SNC 4000 est branché à un dispositif à matrice, il va s'enregistrer comme cible avec le serveur de nom. Si le mode port est « cible privée», le SNC 4000 ne s'enregistrre pas avec le nom de serveur et le périphérique à matrice ne reconnaît pas le SNC 4000 comme Target.

Le port doit être en mode initiateur si vous poulez que le SNC 4000 scanne les dispositifs cibles sur le port. Lorsque le port est en mode initiateur隱私, le SNC 4000 ne scanne que les dispositifs sur la boucle locale. Si le mode du port est en mode initiateur public, le SNC 4000 scanne également les dispositifs branchés à une matrice.

Paramètre	Valeur	Signification
Port	1	La connexion SNC 4000 avec label FC1
Mode	1	Cible privée
	2	Initiateur privé
	3	Cible et initiateur privés
	17	Cible publique
	18	Initiateur public
	19	Cible et initiateur publics

SNC4000 > fcPortModeSet 1

value = 0 = 0x0

ATTENTION

Vous doivent lancer la commande fcRestart ou redémarrer le SNC 4000 pour que le nouveau réglage prenne effet. Voir la commande fcRestart pour plus d'information.

fcRestart [port]

La commande fcRestart redémarre le port FC spécifique. Vous utilisez habituèlement cette commande pour redémarrer le port après en avoir changé les paramètres de configuration pour que les changements prennett effet. Vous pouvez utiliser cette commande plutôt que de réinitialiser le SNC 4000 afin d'appliquer les changements de configuration.

ATTENTION

Cette commande interrompt le traffic.

Paramètre	Valeur	Signification
Port	1	La connexion SNC 4000 avec label FC1

L'exemple suivant montre l'écran lorsque le port 1 FC est spécifique.

SNC4000 > fcRestart 1

value = 0 = 0 × 0 :

Pour que le message de commande (par ex., SNC4000 >) s'affiche après l'exécution de la commande fcRestart, vous doivent appuyer sur la touche Enter.

fcShow [niveau]

La commande fcShow affiche l'etat du canal pour l'interface FC.

Niveau	Signification
0 ou <vide>	règle le niveau de verbosité à l'écran dans l'exemple ci-dessous
1	affiche l'information indiquée ci-dessous et annexe un noeud de câblage pour chacun des canaux, y compris le type et le nom du nœud, le nom du port et l'ID du port
2	affiche l'information incluse aux niveaux 0 et 1 et affiche l'état du lien de l'ID de bouclage

SNC4000 > fcShow

Ctllr : PCI Addr : ISP ® : Firmware ® : Firmware ® : Loop : Fabric ® :

Port : E

xt. : Link

Id : Bs Dv Fn : Type : • State • : Version • : ID : Attached : Mode : F

IFO : Speed

2 : 00 08 00 : 2300 : Sync Lost : 3. 00. 25 : None : No : Targ : N

one : 2 Gbps

---

value = 95 = 0x5f =

value = 95 = 0x5f =

Ctlr Id Indique le numero de port pour cette interface.

PCI Addr L'adresse PCI de l'interface, indiquant le bus, l'ID du périphérique et le nombre de fonctions.

ISP Type Le type de contrôleur FC.

Firmware State L'etat actuel de l'interface tel que signalé par le contrôleur FC. Les états de microprogramme sont énumérés ci-dessous.

Configuration Wait Le microprogramme n'est pas initiaisé.

Waiting for AL_PA Le microprogramme execute ou attend d'exécuter l'initialisation en boucle.

Waiting for login	Le microprogramme essaire de demander une connexion de port et de traitement avec tous les ports en boucle.
Ready	Indique que l'interface est connectée et opérationnelle, prête à exéçuter les commandes SCSI. Toute autre valeur indique les états intermédiaires ou la défaillance de l'interface.
Sync Lost	Le microprogramme a déetecté une perte de synchronisation et est en train de resynchroniser le récepteur de liaison série. Cet état est celui qui est signalé lorsque la liaison FC ne déetecte pas une connexion à un pérophérique FC.
Error	Le microprogramme a déetecté un état d'erreur irrémédiable.
Nonparticipating	Le microprogramme ne participe pas à la connexion en boucle, puisqu'il n'a pas acquis l'AL_PA pendant l'initialisation.
Failed	Le microprogramme ne répond pas aux commandes.
Firmware Version	La version du microprogramme du contrôleur FC.
Loop ID	L'ID de boucle FC pour cette interface. PtoP indique une connexion point à point.
Fabric Attached	Indique si le port est ou non connecté à une matrice.
Port Mode	Indique si le port est réglé au mode cible ou au mode initiateur
Ext. FIFO	Indique que des FIFO externes au contrôleur FC se trouve sur le panneau. Le cas échéant, leur grandeur en KB sera indiquée dans cette colonne.
Link Speed	Indique la vitesse courante de la connexion. Ce chiffre est le seul qui soit significatif lorsque le microprogramme est à l'état Ready.

ATTENTION

Si Firmware State indique autre chose que Ready, l'information obtenue grâce à cette commande ne sera pas faisable.

fcShowDevs

La commande fcShowDevs affiche l'information concernant les dispositifs qui sont disponibles depuis chaque interface FC. L'écran affiche le LUN que le SNC 4000 a attribué à chaque périphérique, le canal SCSI auquel le périphérique est relié, l'ID SCSI actuelle et le LUN du périphérique, le fournisseur, le produit, le numéro de version et le numéro de série du périphérique.

SNC4000 >fcShowDevs

La commande fcShowNames affiche les noms de nœud et de port (adresses) du FC.

Ctlr Id Indique le numero de canal pour cette interface

PCI Addr L'adresse PCI de l'interface, indiquant le bus, l'ID du périhérique et le nombre de fonctions.

ISP Type Le type de contrôleur FC, ISP2310.

Node Name Le nom du nœud FC pour le SNC 4000.

Port Name Le nom du port FC pour l'interface.

fcTxDisable [port]

La commande fcTxDisable désactive l'émetteur d'un port FC.

Paramètre	Valeur	Signification
Port	1	La connexion SNC avec label FC1

SNC4000 > fcTxDisable 1

value = 0 = 0x0

fcTxEnable [port]

La commande fcTxEnable active ou reactive I'emetreur du port FC

Paramètre	Valeur	Signification
Port	1	La connexion SNC avec label FC1

SNC4000 > fcTxEnable 1

value = 0 = 0x0

gateAddrGet

La commande gateAddrGet affiche l'adresse de passerelle du réseau, si une telle adresse a ete createe. Cette adresse est utilisee lorsque les connexions sont efectuées sur un sous-réseau different et qu'aucune route explicite n'a etedefinie pour ce sous-réseau.Consultez your administrateur de rseau pour obtenir de plus amples renseignements sur l'adresse de la passerelle par defaut (que I'on appelle parfois routeur par defaut).

SNC4000 > gateAddrGet

La commande gateAddrSet change l'adresse de la passerelle du réseau par défaut. Cette adresse est utilisée lorsque les connexions sont effectuées sur un sous-réseau différent et qu'aucune route explicite n'a été définie pour ce sous-réseau. Consultez votre administrateur de réseau pour obtenir de plus amples renseignements sur l'adresse de la passerelle par défaut (que l'on appelle parfois routeur par défaut).

gateAddrSet réussie :

SNC4000 > gateAddrSet "10.0.0.1"

value = 0 = 0x0

gateAddrSet échéouée (1):

Vou obtenez le message suivant lorsque vous tentez de définir une nouvelle adresse de passerelle et que cette adresse est actuèlement non accessible. Le message ci-dessous est transmis au terminal.

SNC4000 > gateAddrSet "10.0.0.1"

gateAddrSet: Error setting current gate addr: S_erreno_ENETUNREACH

value = -1 = 0xFFFFFF = payloadChecksum + 0xffd418a3

La nouvelle adresse de passerelle est inscrites dans les paramètres de démarrage et sera utilisé pour le prochain démarrage. Si l'adresse est accessible au moment du prochain démarrage, celle-ci sera enregistrée dans le filchier système. Si l'adresse n'est pas accessible au moment du prochain démarrage et, par conséquent, qu'elle n'est pas enregistrée dans le filchier système, le message ci-dessous apparaitra :

gateAddrSet échouée (2):

La commande ghostIOSet change le nombre de points pour une commande en attente pour transmission à la cible. Chaque point équivaut à 1/60e de seconde. Le nombre de points peut être régle de 1 à 60. S'il est fixé à 0, la commande de mise en attente est désactivée.

Paramètre	Valeur	Plage valide	Signification
Points	1/60e de seconde	0-60	Nombre de points de commandes en attente

La commande ghostIOShow affiche l'etat actuel de la mise en attente des commandes. La valeur 0 est émise lorsque la fonction de mise en attente est désactivée. Sinon, le nombre de coches indique les commandes restant en attente.

La commande help affiche une liste des commandes de l'interprête.

La commande hlthChkHelp affiche une liste des commandes de contrôle de fonctionnement.

SNC4000 > hlthChkHelp
hlthChkIntervalGet - Show Check Interval
hlthChkIntervalSet <interval> - Set Check Interval
hlthChkLevelGet - Affiche le niveau de contrôle
hlthChkLevelSet <level> - Set Check Level
hlthChkNow - Run Health Check Now
See User's Guide for more information
value = 0 = 0x0

hlthChkIntervalGet

L'intervalle actuel entre les contrôle de fonctionnement peut être vérifié avec la commande hlthChkIntervalGet. L'exemple ci-dessous montre que l'intervalle actuel est de 60 minutes.

SNC4000 > hlthChkIntervalGetvalue = 60 = 0x3c = ^<

hlthChkIntervalSet

L'intervalle entre les contrôle de fonctionnement gère la fréquence du processus de vérification. L'intervalle peut s'échelonner entre 1 et 65.535 minutes (soit environ 45 jours). Définissez l'intervalle avec la commande hlthChkIntervalSet.

SNC4000 > hlthChkIntervalSet 60
value = 0 = 0x0

hlthChkLevelGet

Pour afficher le niveau de contrôle du fonctionnement, utilisez la commande hlthChkLevelGet. L'exemple ci-dessous montre que le niveau actuel est 2.

SNC4000 > hlthChkLevelGet
value = 2 = 0x02

hlthChkLevelSet

Pour définiir le niveau de contrôle du fonctionnement, utilisez la commande hlthChkLevelSet. L'exemple ci-dessous montre comment étabir le niveau 3.

SNC4000 > hlthChkLevelSet 3
value = 0 = 0x0

hlthChkNow

La fonction hlthChkNow commande l'exécution immédiate par le SNC 4000 d'un contrôle de l'état de fonctionnement de niveau 4. Les résultats sont affichés indiquant les périhériques ou les sous-systèmes qui n'ont pas été vérifiés.

La commande host "add" ajoute l'hôte nommé dans le tableau et le fjichier des hôtes. Si l'adresse IP est déjà attribuée à un hôte, le nouveau nom est ajusté comme pseudonyme pour l'hôte. La commande host "add" permet d'ajouter des noms d'hôtes et leur adresse IP. Les pseudonymes sont acceptés, permettant de donner plusieurs noms à un seul hôte.

Les utilisaires hostMaintiennent un fichier hote, nvfs:/mgt/hostsutilise au demarrage du système pour initiaiser le tableau des hotes du reseau. Ce tableau associe les noms du reseau aux adresses IP. L'utilisation du tableau hosts est tout a fait facultative, mais peut faciliter les connexions fréquement demandées. Chaque entrée d'hote est une seule ligne dans le format suivant :

Une IP-address est une chaîne de texte en format adresse IP standard (par ex., 10.0.0.2).

Le official_host_name est le premier nom sélectionné pour cet hôte.

Les nicknames

dont groupes dans une liste facultative de pseudonymes supplémentaires pour l'hote (separés par des espaces).

Voutrouverez ci-dessous un exemple du contenu des fichiers hôtes.

192.168.1.90 bruno
200.0.0.42 socrates
200.0.0.45 plato
200.0.0.47 fred

REMAR Le tichier hote n'existe pas avant que vous ayez entre la commande host "add".

SNC4000 > host "add", "plato", "200.0.0.45"

host "delete", "nom de l'hôte"

La commande host "delete" supprime l'hôte nommé dans le tableau et le fjichier des hôtes. Si hostname est un pseudonyme, seul ce pseudonyme est supprimé. Si hostname est le nom officiel de l'hôte, cette entrée et tous ses pseudonymes sont supprimés.

Les utilisaires hostMaintiennent un fichier hote, nvfs:/mgt/hostsutiliseau demarrage du système pour initialiser le tableau des hotes du reseau. Ce tableau associe les noms du reseau aux adresses IP. L'utilisation du tableau hosts est tout a fait facultative, mais peut faciliter les connexions fréquement demandées. Chaque entrée d'hote est une seule ligne dans le format suivant :

Une IP-address est une chaîne de texte en format adresse IP standard (par ex., 10.0.0.2).

Le official_host_name est le premier nom sélectionné pour cet hôte.

Les nicknames sont groupés dans une liste facultative de pseudonymes supplémentaires pour l'hote (separés par des espaces).

Voutrouverez ci-dessous un exemple du contenu des fichiers hôtes.

192.168.1.90 bruno
200.0.0.42 socrates
200.0.0.45 plato
200.0.0.47 fred

La commande host "list" imprime le contenu du fichier des hôtes.

Les utilisaires hostMaintiennent un fichier hote, nvfs:/mgtn/hostsutilise au demarrage du système pour initiaiser le tableau des hotes du reseau. Ce tableau associe les noms du reseau aux adresses IP. L'utilisation du tableau hosts est tout a fait facultative, mais peut faciliter les connexions fréquement demandées. Chaque entrée d'hote est une seule ligne dans le format suivant:

Une adresse IP est une chaîne de texte en format adresse IP standard (par ex., 10.0.0.2).

Le official_host_name est le premier nom sélectionné pour cette hôte.

Les surnoms

dont groupés dans une liste facultative de pseudonymes supplémentaires pour l'hote (separés par des espaces).

Voutrouverez ci-dessous un exemple du contenu des fichiers hôtes.

SNC4000 > host "list"
192.168.1.90 bruno
200.0.0.42 socrates
200.0.0.45 plato
200.0.0.47 fred
value = 0 = 0x0

hostNameSet

La commande hostNameSet change le nom de réseau du SNC 4000. L'interprête sera défini avec le nouveau nom de l'hôte.

SNC4000 > hostnameSet "foster"
Target hostname set to foster
value = 0 = 0x0
foster >

show

La commande hostShow affiche l'adresse IP et le pseudonyme (le cas échéant) de l'unité traitant la commande hostShow, l'hote local et l'hote du serveur temporel.

SNC4000 > hostShow
hostname inlet address aliases
-------- 127.0.0.1
localhost SNC4000 172.16.38.48
host 172.16.1.1
value = 0 = 0x0

hostTypeShow

La commande hostTypeShow affiche les régliages de types d'hôte pour chaque FC. Les types d'hôtes possibles sont AIX, Gateway, ADIC SNC, HP-UX, Linux, NT (y compris Windows 2000), Netware, Generic, Solaris, Autosense/NT, ou Dell PV-132T-FC.

SNC4000 > hostTypeShow FC 1: Type 1 - nt

icmpstatShow

La commande icmpstatShow affiche les statistiques ICMP pour le réseau Ethernet. Il est nécessaire de bien connaître les protocoles de réseau Internet pour interpréter ces statistiques. Cette information peut être utile à l'administrateur LAN.

La commande ifShow sert à afficher les paramètres et l'état des ports Ethernet, comme il est illustré ci-dessous. Le SNC 4000 montre deux dispositifs. ibmEmac est le port Ethernet. lo est le port de bouclage local.

La commande insetstatShow affiche les statistiques au sujet des prises de protocole Internet pour le réseau Ethernet. Il est nécessaire de bien connaître les protocoles de réseau Internet pour interpréter ces statistiques. Cette information peut être utile à l'administrateur LAN.

SNC4000 >inetstatShow Active Internet connections (including servers)
PCB ProtoRecv-Q Send-Q Local Address Foreign Address (state)
1f43fa4 TCP 0 0.0.0.0.52787 0.0.0.0.0
1f43e9c TCP 0 0.0.0.0.23 0.0.0.0.0
1f43e18 TCP 0 0.0.0.0.21 0.0.0.0.0
1f43c08 TCP 0 0.0.0.0.513 0.0.0.0.0
1f43f20 UDP 0 0.0.0.0.161 0.0.0.0.0

La commande initializeBox supprime les fichiers de configuration comme la configuration de la gestion et les mappings de péripériques, puis lance la réinitialisation.

ATTENTION

Utilisez cette fonction avec précaution : vous pourriez perdre vos données en déplaçant des péripériques sur des LUN différents après la suppression de la base de données de mappage. Assurez-vous que toutes les entrées-sorties ont été arrêtées.

ipstatShow

La commande ipstatShow affiche les statistiques de protocole Internet pour le réseau Ethernet. Il est nécessaire de bien connaître les protocoles de réseau Internet pour interpréter ces statistiques. Cette information peut être utile à l'administrateur LAN.

La commande licenseShow affiche des renseignements au sujet des clés de logiciel installées et les fonctions correspondantes disponibles. L'exemple suivant montre un SNC 4000 contenant une clé de logiciel pour le SFM et les fonctions du module de déplacements des données.

Supprimez les enregistrements du journal d'evénements du système sur la console avec la commande loggerDump. Un paramètre numérique peut ettre utilisé pour indiquer le nombre d'evénements à afficher. Si aucun paramètre n'est spécifique, tous les événements dans le fichier d'enregistrement sont affichés en commençant par les événements les plus récents.

SNC4000 > loggerDump
*** Dumping 10 of 10 records ***
SEQUENCE TIME CODE DESCRIPTION
0001 FEB 21 2002 17:58:06 31 NOTICE: LOGGING STARTED
0002 FEB 21 2002 17:58:06 14 CS 1: Rev. 4.11.05 Built Feb 5
2002, 18:03:37
0003 FEB 21 2002 17:58:12 14SFM1: Enabled: State = Active, Hosts = 1
0004 FEB 21 2002 17:58:12 14 FCAL 1: External FIFO depth is
unknown (0x0700)
0005 FEB 21 2002 17:58:12 14 FCAL 2: External FIFO depth is
unknown (0x0700)
0006 FEB 21 2002 17:58:13 14 FCAL 1: LIP Initiated
0007 FEB 21 2002 17:58:13 14 FCAL 2: LIP Initiated
0008 FEB 21 2002 17:58:13 28 USCSI 2: Bus RESET
0009 FEB 21 2002 17:58:13 14 System 0: ES 1 CC 0/0 Prd 2 Snp 1 HP
1 fMax 254 RstI 0

loggerDumpCurrent [niveau]

Supprimez les renseignement du journal d'evénements sur la console avec la commande loggerDumpCurrent. Seuls les enregistrents qui sont sur le système depuis l'initialisation sont vidés. Le niveau spécifique le niveau de journal d'evénements pour les événements, comme suit :

Numéro	Niveau	Explication
0	Remarque	Événements enregistrrés dans le journal des événements, mais non affichés par l'afficheur d'événement
1	Avertissement	Comprend les événements qui doivent toujours être signalés, par exemple le retrait d'un pérophérique, et les changements de température ou de système d'alimentation
2	Information	Comprend les événements qui peuvent entraîner des problèmes éventuels

SNC4000 > loggerDumpCurrent 2
*** Dumping 5 current records (of 13 total) with level <= 2 ***
SEQUENCE TIME CODE DESCRIPTION
0007 FEB 26 2002 19:01:14 28 USCSI 2: Bus RESET
0010 FEB 26 2002 19:01:14 29 Mapping 1: Target Device Added:
index 0
, handle 0x08fda380
0012 FEB 26 2002 19:01:26 29 Mapping 1: Target Device Added:
index 1
, handle 0x09ffcf08
0013 FEB 26 2002 19:01:27 70 NOTICE: Reboot Complete
value = 0 = 0x0
SNC4000 >

Is ou II

Le SNC 4000 contient un système de fichier dans sa mémoire flash. Utilisez la commande 1s pour afficher les fichiers comme dans l'illustration ci-dessous.

SNC4000 >ls
license.dat
sna.ro
vxWorks.stvalue = 0 = 0x0

Pour obtenir de plus amples renseignements sur le fichier, utilisez plutot la commande 11.

macShow

La commande macShow affiche l'adresse de la commande d'accès au support (MAC) pour l'interface Ethernet.

Le fait de comprimer la base de données de mappage provoquera le changement d'adresse des péripériques sans prévenir. Utilisez cette commande seulement lorsqu'aucun système hôte ne s'attend à ce que les dispositifs restent à leur adresse actuelle.

À l'occasion, il peut être nécessaire d'éliminer des entrées inactives et de redistribuer les entrées actives dans la base de données des dispositifs rémanents. La commande mapCompressDatabase supprime les entrées pour les dispositifs qui ne sont plus réalisés et réattribuent les entrées de dispositifs existants à de nouvelles adresses. De nouvelles adresses seront immédiatement assignées aux dispositifs qui devront être rescannés par les hôtes ou réinitialisés.

Ceci peut être nécessaire si un système hôte dispose d'un nombre limite d'unités logiques pouvant etre gérés et le déplacement des péripériques sur le SNC 4000 a provoqué l'augmentation du nombre d'unités logiques de sorte à dépasser cette limite.

Lorsque you executez cette commande, you aurez le choix d'effacer aussi les parametes d'accès SFM. Puisque de nouvelles adresses seront assignées aux dispositifs, le fait de supprimer la base de données SFM garantit que les hôtes n'aurons pas accès aux LUN erreçés. Pour pouvoir accepter cette option, il faut que l'administrateur du système ait réassigné les permissions d'accès SFM entre les hôtes et les LUN.

SNC4000 > mapCompressDatabase

Si vous n'avez pas utilisé le SFM, la sortie de cette commande ne fera pas reférence au SFM.

SNC4000 > mapCompressDatabase
This command will compress the Persistent Device Map.

La commande mapHelp affiche une liste des commandes de la base de données de mappage des adresses rémanentes.

La commande mapMutipathSet configure un périphérique pour un mode d'exploitation donné ; le soutien cible de chemins multiples est disponible pour les cibles optiques seulement. Trois modes sont possibles.

Le premier mode est appelé « voie simple » et est l'alternative par défaut. Dans ce mode, les cibles ne sont mappées qu'une seule fois, indépendamment de combien de chemins physiques existent vers le périphérique.

Le deuxième mode est dit « manuel à voies multiples » (MMP en angeais). Dans ce mode, le SNC mapperera un seul pérophérique relié par canal optique par l'entremise de deux canaux optiques à un SNC 4000. Cette fonction demande un logiciel hôte spécialisé à grande disponibilité. Il s'agit d'une fonction avec licence séparée.

Le troisième mode est dit « automatique à voies multiples » (AMP en angeais). Dans ce mode, le SNC compte de multiples chemins optiques vers un périhérique cible et transfère automatiquement les entrées-sorties à une liaison valide en cas de défaillance de liaison. Cette fonction peut servir à étabir un degré de redondance sur toutes les liaisons optiques entre le SNC et la cible, y compris les liaisons non directement rattachées au SNC (par ex., cible à commutateur). Aucun logiciel hôte spécialisé n'est requis pour l'AMP. Il s'agit d'une fonction avec licence séparée.

ATTENTION

Après avoir défini le mode de mappage, le périphérique doit être mapped avec la commande fcRescan. Pour plus d'information, voir la commande

fcRescan [port].

Valeur	Signification
0	Mode à voies multiples passé sur mode à voie simple
1	Mode à voies multiples passé sur mode à contrôle manuel
2	Mode à voies multiples passé sur mode automatique.

SNC > mapMultipathSet 0

Pour changer le mode de mappage associé à un périhérique particulier, le périhérique doit d'abord être supprimé de la mapper de périhérique avec mapRemoveDevice [devld].

Pour plus d'information ainsi qu'un exemple d'utilisation de cette commande, allez à mapRemoveDevice [devld] à la page 105.

Cette commande n'a besoin que d'une seule donnée, à savoir l'identificateur du pérophérique (Devld) à éliminer de la mappe. L'identificateur de pérophérique peut être rétabli en cherchant le pérophérique génééré par mapShowDevs.

Pour plus d'information ainsi qu'un exemple d'utilisation de cette commande, allez à mapShowDevs à la page 107.

La commande mapMultipathShow affiche les paramétres courants du mappage des nouvelles cibles.

Le fait d'effacer la base de données de mappage entrainera le changement d'adresse sans préavis des périphériques. N'utilise cette commande que lorsqu'aucun système hote s'attend à ce que les dispositifs restent à leur adresse actuelle. Le SNC 4000 doit être réinitialisé après l'exécution de cette commande.

A l'occasion, il peut être nécessaire d'éliminer la base de données de mappage des dispositifs rémanents, ce qui permet d'assigner de nouvelles adresses aux dispositifs existants. La commande mapRebuildDatabase supprime la base de données courante. Lorsque le SNC 4000 est à nouveau réinitialisé, de nouvelles adresses seront assignées aux dispositifs trouvés.

Lorsque you executez cette commande, you aurez le choix d'effacer aussi les parametes d'accès SFM. Puisque de nouvelles adresses seront assignées aux dispositifs, le fait de supprimer la base de données SFM garantit que les hôtes n'aurons pas accès aux LUN erreçés. Pour pouvoir accepter cette option, il faut que l'administrateur du système ait réassigné les permissions d'accès SFM entre les hôtes et les LUN.

Ceci peut être nécessaire si un système hôte dispose d'un nombre limite d'unités logiques pouvant etre gérés et le déplacement des péripériques sur le SNC 4000 a provoqué l'augmentation du nombre d'unités logiques de sorte à dépasser cette limite.

SNC4000 > mapRebuildDatabase
This command will clear the Persistent Device Map.
Existing SFM Access Settings may become invalid and
doit être suprimé pour prévenir les changements aux attributions LUN!
These changes will take effect when the SNC 4000 is rebooted.
Do you want to clear the Device Map? (y or n) y
Suppression du mappage de périphérique rémanent
Device Map Cleared - Do you want to clear SFM Access Settings? (y or n) y
SFM Access Cleared - Reboot SNC 4000 (y or n) y== reboot

mapRemoveDevice [devld]

La commande mapRemoveDevice retire un périhérique de la carte rémanente de périhérique. Cette commande n'a besoin que d'une seule donnée, à savoir l'identificateur du périhérique (devld) à éliminer de la carte. L'identificateur de périhérique peut être déterminé en cherchant le périhérique dans la liste générae par mapShowDevs.

Le SNC 4000 maintain une base de données des périhériques connectés pour s'assurer que chaque fois qu'un hôte est connecté, les périhériques cibles apparaissent bien à une adresse constante. La base de données indiquera non seulement les dispositifs actuelsment connectés, mais aussi les dispositifs qui ont été connectés antérieurement. Si un dispositif antérieurement connecté est ensuite reconnectcé, son ancienne adresse lui sera réassignée. Utilise la commande mapShowDatabase pour afficher le tableau cartographique des dispositifs rémanents.

SNC4000 > mapShowDatabase

devId	Type	Chan	tId	tLun	UID	Path
000	SN:	127	127	127	00000060:45000000	SINGLE
001	SCSI	001	006	000	20100060:45000000	SINGLE
002	SCSI	001	001	000	20200060:45000000	SINGLE
003	SCSI	001	008	000	20400060:45000000	SINGLE
004	SCSI	001	009	000	20600060:45000000	SINGLE
005	SCSI	001	010	000	20800060:45000000	SINGLE
007	SCSI	002	011	000	20c00060:45000000	SINGLE
008	SCSI	002	012	000	20e00060:45000000	SINGLE
009	SCSI	002	013	000	21000060:45000000	SINGLE
010	SCSI	001	001	001	20300060:45000000	SINGLE
011	SCSI	001	008	001	20500060:45000000	SINGLE
012	SCSI	001	009	001	20700060:45000000	SINGLE
013	SCSI	001	010	001	20900060:45000000	SINGLE
014	SCSI	002	002	001	20b00060:45000000	SINGLE
015	SCSI	002	011	001	20d00060:45000000	SINGLE
016	SCSI	002	012	001	20f00060:45000000	SINGLE
017	SCSI	002	013	001	21100060:45000000	SINGLE
022	SCSI	002	002	000	20a00060:45000000	SINGLE

devld Lindex du dispositif dans la base de donnees.

Type Le type d'interface à laquelle le dispositif est connecté. SNC indique un dispositif interne. SCSI ou FC indique les interfaces E/S.

Chan Le nombre de canaux de l'interface à laquelle le dispositif est connecté

TId Mappage de l'ID cible pour les initiateurs SCSI

TLun Mappage du LUN cible pour les initiateurs SCSI

mapShowDevs

Le SNC 4000 maintain une carte des correspondances des adresses de péripériques. L'information relative aux péripériques connectés et disponibles sur la carte peuvent être affichés avec la commande mapShowDevs.

SNC4000 > mapShowDevs
devId	Type	Chan	iId	iLun	UID	tId	tLun	Handle	Path
000	SNC	127	127	127	20000060.45000000	001	000	09803c80h	SINGLE
	SN:
001	SCSI	001	006	000	20100060.45000000	255	255	097fd288h	SINGLE
	SN:
002	SCSI	001	001	000	20200060.45000000	255	255	09ffc288h	SINGLE
	SN:
022	SCSI	002	002	000	21600060.45000000	255	255	097fd688h	SINGLE
	SN:

Type Le type d'interface par laquelle le dispositif est connecté au SNC 4000.

Chan Le nombre de canaux de l'interface

Ild Pour une interface SCSI seulement - ID du dispositif

iLun Pour une interface SCSI seulement - nombre d'unités logiques du dispositif.

UID Pour une interface FC, l'ID unique du dispositif. Pour l'interface SCSI, une ID unique bâtie sur l'ID unique du SNC 4000.

tld Mappage de l'ID cible pour les initiateurs SCSI

tLun Mappage du LUN cible pour les initiateurs SCSI

Handle Un pointeur interne utilise pour certaines opérations de diagnostic.

Itl Un pointeur interne utilise pour certaines opérations de diagnostic.

mapWinnowDatabase

A l'occasion, vous pouvez souhaiter éliminer les entrées inactives de la base de données. La commande mapWinnowDatabase réduit la base de données aux seuils périhériques actuellement connectés.

L'illustration d'adresse des dispositifs actuels ne sera pas alterée.

SNC4000 > mapWinnowDatabase

0xc0ac8340 (tShell): Wrote 4 device maps to file 'nvfs:config/device.map' value = 4 = 0x4

SNC4000 >

ATTENTION

Le fait de dissimuler et répéter les données dans la base risque de changer sans prévis les adresses des dispositifs non connectés au moment de leur reconnexion. Executez cette commande seulement si vous étés certains que les péripériques auxquels vous vous intérèsez sont connectés et disponibles pour le SNC 4000 ; vous devez redémarre le SNC 4000 après l'exécution de cette commande pour que les nouveaux régles prennten effet.

La commande mapWinnowDatabaseLun agit comme la fonction existante mapWinnowDatabase, sauf qu'elle ne fonctionne que pour un LUN spécifique, lequel est entree comme parametre. La commande mapWinnowDatabaseLun fonctionne sur la base de la liste de périhériques obtenue grâce à la commande mapShowDatabase. Lancez la commande mapShowDatabase avant et après la commande mapWinnowDatabaseLun pour contrcler l'etat de I'environnement.

La commande mapWinnowDatabaseLUN libère le LUN qui peut alors être utilisé dans le mappage du périphérique. Si le Lun est actuellément assigné à un dispositif branché, il n'y aucune action à entreprises. Si le LUN ne renvoie qu'aux données historiques (le dispositif qui n'est pas effectivement branché), il est libre et peut être réutilisé.

SNC4000 > mapWinnowDatabaseLun 14

value = 31 = 0x1f

SNC4000 >

mbufShow

La commande mbufShow affiche les statistiques sur la distribution des mbufs sur le réseau Ethernet. Il est nécessaire de bien connaître les protocoles de réseau Internet pour interpréter ces statistiques. Cette information peut être utile à l'administrateur LAN.

SNC4000 >mbufShow
type number
---- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- - 398
FREE : 398
DATA : 2
HEADER : 0
 SOCKET : 0
PCB : 0
RTABLE : 0
HTABLE : 0
ATABLE : 0
SONAME : 0
ZOMBIE : 0
SOOPTS : 0
FTABLE : 0
RIGHTS : 0
IFADDR : 0
CONTROL : 0
OOBDATA : 0
IPMOPTS : 0
IPMADDR : 0
IFMADDR : 0
MRTABLE : 0
TOTAL : 400
number of mbufs: 400
number of times failed to find space: 0
number of times waited for space: 0
number of times drained protocols for space: 0

CLUSTER POOL TABLE

size	clusters	free	usage
64	100	99	4
128	100	100	591
256	40	40	3

512 40 40 92
1024 25 25 11
2048 25 25 0

value = 80 = 0× 50 = P

netHelp

La commande netHelp affiche une liste de commandes de réseau Ethernet.

Certsains tests et commandes sont disponibles seulement en mode diagnostic. Basculer en mode Diagnostic permet de sauvégarder tous les paramètres de configuration et de les restaurer avant de returner au fonctionnement normal. Utilisez la commande normalBoot pour restaurer le SNC 4000 aux conditions de fonctionnement normales.

Cette commande n'est utilisée que pour faire passer le SNC 4000 d'un fonctionnement en mode Diagnostic spécial à un mode normal. Elle restaure la ligne d'amorçage qui a été copiee par diagBoot. Efface la nouvelle mappe de periphérique rémanente et renomme le fichier de mappage original config/ device.map, le restaurant pour utilisation pendant l'opération de réinitialisation du SNC 4000. La commande normalBoot redémarrea l'unité par la suite.

rdate "timeserver"

La commande rdate "timeserver" règla la date et l'heure du système, lesquelles pourront être lues par un système distant. Le setTimeHost à la page 119 doit avoir été entrez au préalable, avant l'exécution de la commande rdate "timeserver". Pour afficher les données du nouveau réglage, utilisez la commande date. Pour régler la date et l'heure pouvant être lues à partir d'un système distant appelé « Cronos », lance la commande suivante :

SNC4000 > rdate "Cronos"

value = 0 = 0x0

reboot

La commande reboot requiert l'arrêt des opérations existantes du SNC 4000 et le redémarrage. Il s'agit de la méthode privilégiee de redémarrage du SNC 4000 ; certains processus executés par le SNC 4000 peuvent avoir des lectures de fichier en instance dans le système de fichiers flash. Avec une commande de redémarrage, ces processus vident leurs données dans le système de fichiers flash, et ce dernier inscrit toutes les données en instance dans la mémoire flash. Le SNC 4000 redémarre seulement après que toutes les données en instance aient été entresettes avec succès dans le fjchier flash.

SNC4000 > reboot

reserveShow [niveau]

La commande reserveShow génére une liste des périphériques sans réservation. En ajoutant l'identificateur « 1», on obtient la liste complète des périphériques.

Niveau	Explication
<blank (vide)>	Affiche les péripériques cibles avec réservation
1	Affiche les péripériques cibles qu'une réservation soit définie ou non

La commande reset lance immédiatement un cycle de redémarrage. Toutes les données en instance d'être inscrites dans le système de fichiers flash seront perdues. Cette opération n'est pas généralement utilisée. La commande reboot doit être utilisé pour arrêter et redémarrer le SNC 4000 par commande.

SNC4000 > reset

restartScsi [canal]

La commande restartScsi redemarre le canal SCSI spécifique sans passer par une réinitialisation du bus.

La commanderesolveParamShow affiche une liste des serveurs DNS. Cette commande sert à déterminer les adresses IP des hôtes nommés et à vérifier si le DHCP est activé.

Pour supprimer un fichier, utilisez la commande rm et specifies le nom du fichier entre guillemets :

SNC4000 > rm "file.ext"

route

Les utilisaires routeMaintiennent un fichier hote, nvfs:/mgt/rotesutiliseau demarrage du système pour initialiser le tableau de routage du réseau. Chaque entrée de route est une seule ligne dans le format suivant:

destination est une adresse IP (pour un sous-réseau ou hôte) ou le nom d'un hôte décrit dans le fichier des hôtes.

gateway est une adresse IP ou le nom d'une passerelle vers un hote. La passerelle doit etre un dispositif sur le sous-reeau local.

Une adresse IP est une chaîne texte dans un format d'adresse IP standard (par ex. : 10.0.0.2). Un nom d'hôte ou de passerelle doit être listed dans le fichier des hôtes.

Voici un exemple du contentu du fichier de routes.

socrates:bruno 10.0.0:bruno

La première ligne commande au système de joindre l'hôte « sociates » en dirigeant les paquets IP vers l'hôte « bruno » . Le second exemple montre comment tout le traffic pour le sous-réseau 10.0.0 (le filtré de réseau impliqué est le 255.255.255.0) est envoyé à l'hôte « bruno » pour faire suivre. Par défaut, aucune route n'est définie dans le fjichier de routes.

La commande route est sollicitee pour ajouter, supprimer et liste le tableau de routage.

route "add", "destination", "passerelle"

La commande route "add" ajoute une route vers la destination par le biais de la passerelle.

SNC4000 > route "add", "200.0.0", "bruno"

La commande route "delete" supprime une route vers la destination par le biais de la passerelle.

La commande route "list" procure une liste des routes existantes.

SNC4000 > route "list"
Destination SNC 4000
socrates bruno
Destination SNC 4000
200.0.0 bruno
value = 0 = 0x0

rtcDateSet[année],[mois],[jour du mois],[jour de la période], [heure],[minute],[seconde]

La commande rtcDateSet permet de régler la date et l'heure manuellement.

• Vous doivent utiliser le format horaire 24 heures.
  Tous les paramètres sont des chiffres.
  L'année peut composer des deux ou quatre chiffres.
• Les mois ou les heures ne comportant qu'un seul chiffre doivent être précédés de zéros.
• Un chiffre de 1-7 doit être entré pour le paramètre [jour de la semaine]; toute fois, peu importe ce que vous entrez, puisque la commande corrige toute entrée erronée automatiquement.

Pour afficher les nouvelles données d'hour et de date après l'execution de la commande rtcDateSet, entre la commande date.

Pour régler le RTC à 9:35 A.M., vendredi, 26 janvier 2001, entrez la chaîne suivante :

SNC4000 > rtcDataSet 2001,1,26,5,9,30,00
value = 0 = 0x0

ATTENTION

L'heure sera retranchée d'une heures à la date de prise d'effet de l'heure avancée.

rtcSetCurrent

La commande rtcSetCurrent est utilisé après la commande rdate "timeserver" pour synchroniser l'horloge en temps réelle locale avec le serveur temporel charge sur un hôte distant. Utilisez la commande date pour afficher les paramètres synchronisés.

La commande rz lance une session de transfert de réception de fichier Zmodem. Utilisez cette commande pour télécharger un fichier du terminal de service vers le SNC 4000. Le fichier peut être un microprogramme ou un fichier de configuration. ÀpRES avoir utilisé cette commande, commencez à transférer les fichiers du terminal de service en lançant une opération d'envoi de fichiers utilisant le protocole Zmodem.

L'exemple ci-dessous présente la commande rz lorsqu'elle est utilisée pour receivevoir un fichier contenant un microprogramme opérationnel. Le SNC 4000 extrait les modules de microprogramme individuels du fichier et les sauvegarde temporairement dans la mémoire. Une fois que le transfert du fichier est terminé, le SNC 4000 copie les modules de microprogramme dans la mémoire flash non volatile. Le SNC 4000 doit ére réinitialisé pour utiliser le microprogramme mis à jour.

L'exemple ci-dessous illustrate la commande rz lorsqu'on l'utilise pour receivevoir un fichier contenant des paramétres de configuration. Voir aussi la commande sz pour information sur la transmission d'un fichier de configuration.

La commande scsiAltIdGet affiche le numero ID de rechange pour un canal spécifique. Si aucun canal n'est spécifique, les autres ID sont affichées pour tous les canaux SCSI. Lorsque l'ID de rechange est réalisé pour être sélectionné automatiquement, la valeur AltID est définie « Auto »

Example 1

SNC4000 > scsiAltIdGet
SCSIbus AltId
SCSI 1 1
SCSI 2 6
value = -1 = 0xxxxxxxx

Example 2

SNC4000 > scsiAltIdGet
SCSIbus AltId
SCSI 1 Auto - 6
SCSI 2 Auto - 6
value = -1 = 0xxxxxxxx

scsiAltldSet [canal],[id]

La commande scsiAltIdSet définit l'ID de rechange pour le canal SCSI spécifique.

Paramètre	Valeur
Numéro de canal SCSI	1 - 2
ID	0 -15

SNC4000 > scsiAltIdSet 2,6
Alternate Id set to 6 for SCSI 2
will take effect upon reboot
value = 0 = 0x0

ATTENTION

Vou devez réinitialiser le SNC 4000 après avoir effectué cette commande pour que les nouveaux paramètres puisent prendre effet.

scsiHostChanGet [canal]

La commande scsiHostChanGet affiche les modes de canal hote pour un canal SCSI. Si aucun canal n'est spécifique, les modes de canal hote sont affichés pour tous les canaux SCSI.

La commande scsiHostChanSet règle le mode canal à « Cible » ou « Initiateur » pour le canal SCSI spécifique.

Paramètre	Valeur	Signification
Numéro de canal SCSI	1 - 2	Canal sélectionné
Mode	0	Initiateur
	1	Cible

SNC4000 > scsiHostChanSet 2,1

Vou devez réinitialiser le SNC 4000 après avoir effectué cette commande pour que le nouveau réglage prenne effet.

scsiHostldGet [canal]

La commande scsiHostIDGet affiche le numero ID hote pour un canal SCSI spécifique. Si aucun canal n'est spécifique, les ID hotes sont affichées pour tous les canaux SCSI.

SNC4000 > scsiHostIdGet

SCSIbus HostId

SCSI 17

SCSI 27

value = -1 = 0xxxxxxxx

scsiHostIdSet [canal], [id]

La commande scsiHostIdSet établit l'ID hôte pour un canal SCSI spécifique.

Paramètre	Valeu r
Numéro de canal SCSI	1 - 2
ID	0 -15

SNC4000 > scsiHostIdSet 2,7

La commande scsiRescan requiert une nouvelle lecture SCSI pour les nouveaux périhériques. Si le canal est spécifique (1 ou 2), alors ce canal seulement doit être scanned. Dans le cas où le canal n'est pas spécifique ou si le canal est 0, alors, tous les canaux doivent être scanned.

Rescanner un bus SCSI risque de retarder de plusieurs secondes les commandes E/S en attente sur ce bus. Ne rescannez pas les bus SCSI lorsque ce retard n'est pas toléré. Lorsque cela est possible, ne scannez que le bus sur lequel un nouveau dispositif a ete ajoute.

Lorsqu'un périhérique est défectueux, il est possible que la procédure d'initialisation du dispositif se poursuive après la conclusion du scanning, auquel cas le dispositif ne s'affiche pas immédiatement lorsque vous utilisez la commande fcShowDevs. Cela est le cas, par exemple, lorsqu'un disque nécessitant une commande d'unité de démarrage SCSI est prét. (Les dispositifs à bande et les disques qui indiquent un état ready sont disponibles à l'achèvement du scan).

Si un dispositif cible SCSI doit être remplace, enlevez l'ancien dispositif, réglez le nouveau dispositif sur la même ID du bus SCSI que l'ancien et branchez-le au même canal. Scannez à nouveau le canal pourmettre les données de configuration à jour. Le nouveau dispositif doit être disponible aux systèmes hôtes avec le même LUN que l'ancien dispositif.

scsiResetDisableGet [canal]

La commande scsiResetDisableGet s'affiche si la réinitialisation du bus SCSI dés mise sous tension est activée. « FALSE » signifie que la réinitialisation du bus SCSI dés la mise sous tension est désactivée.

SNC4000 > scsiResetDisableGet
SCSIbus Reset Disable
SCSI 1 TRUE
SCSI 2 FALSE | default
value = -1 = 0xFFFFFF

scsiResetDisableSet [canal], [mode]

La commande scsiResetDisableSet définit la réinitialisation du bus SCSIès mise sous tension pour le canal SCSI spécifique. « FALSE » est la valeur par défaut et active la réinitialisation du bus SCSIès mise sous tension. « TRUE » désactive les paramètres de réinitialisation bus SCSIès mise sous tension.

Paramètre	Valeur	Signification
Numéro de canal SCSI	1 - 2	Canal sélectionné
Mode	0	Active la réinitialisation du bus SCSI)dès la mise sous tension
	1	Désactive la réinitialisation du bus SCSI)dès la mise sous tension

SNC4000 > scsiResetDisableSet 1,1
Reset Disable set to TRUE for SCSI 1
will take effect upon reboot
value = 0 = 0x0

scsiShow

La commande scsiShow affiche tous les canaux SCSI ainsi que les données sur les périhériques connectés à chaque canal. L'exemple suivant montre l'affichage pour deux dispositifs connectés au canal SCSI 1 et une bandothèque connectée au canal SCSI 2 :

Valeur	Description
ID	L'ID du périphérique cible
LUN	Le LUN SCSI du périphérique cible
Vendor	Le contenu du champ ID du fournisseur à partir des données de renseignements SCSI
Product	Le contenu du champ IP produit à partir des données d'interrogation SCSI
Rev	Le contenu du champ IP révision à partir des données d'interrogation SCSI
SYNC/Off	La période de transfert synchronisée négociée et le décalage. Par période on entend la période de transfert négociée. Multipliesz la période par 4 nanoseconds pour déterminer la période actuelle (exception : Si la période est négociée à 12, utilisez alors 50 ns). Le décalage ingique le décalage REQ/ACK qui a été négocié. Un zéro dans ces champs indique que le transfert asynchrone est utilisé.
Largeur	La largeur de transfert négociée en bits, soit 8 ou 16.

scsiTermGet [canal]

La commande scsiTermGet affiche les données relatives à l'etat de la terminaison pour le canal spécifique. Si aucun canal n'est spécifique, l'information d'etat est affichée pour tous les canaux SCSI.

SNC4000 > scsiTermGet
SCSIbus Termination
SCSI 1 Enabled | default
SCSI 2 Enabled
value = 0 = 0x0
SNC4000 >
SNC4000 > scsiTermGet 2
SCSIbus Termination
SCSI 2 Enabled | default
value = 0 = 0x0

setFcFrameSize [canal], [taille]

Définissez la taille de la trame pour un canal avec la commande setFcFrameSize.

Paramètre	Valeur
Numéro de canal SAN	1
Taille de la trame	512, 1024 ou 2048

Si une dimension invalide est chosesie, la dimension de trame 2048 sera alors utilisee.

ATTENTION

Vou devez réinitialiser le SNC 4000 après avoir effectué cette commande pour que les nouveaux paramètres puisent prendre effet.

SNC4000 > setFCFrameSize 1,2048
value = 2048 = 0x800

setFcHardld [canal], [id]

Définissez Hard AL_PA pour un canal avec la commande setFcHardId.

Paramètre	Valeur	Signification
Numéro de connexion FC	1
Numéro ID	0 à 125
	255	Utilisation de la méthode Soft ID

Les valeurs 0 à 125 inclusivement sont des ID valides. [255] requiert la méthode Soft ID. Si une ID invalide est demandée, la méthode Soft ID sera alors utilisée.

SNC4000 > setFcHardId 1,1
value = 0 = 0x0

ATTENTION

Vou devez réinitialiser le SNC 4000 après avoir effectué cette commande pour que les nouveaux paramètres puisent prendre effet.

setHost [port], "OS"

La commande setHost définit le type de système d'exploitation pour l'interface SAN spécifique. Cela permet de personneliser la façon de partager le SNC 4000 au système d'exploitation particulier. Si le [port] est 0, le changement s'applique à toutes les connexions SAN ; sinon, le type d'hôte s'applique.

Paramètre	Valeur
Port	0	Les changements seront appliqués à toutes les connexions FC
	1	Les changements seront appliqués à la connexion FC (connexion 1)
OS	« nt » « aix » « solaris » « hp-ux » « linux » « netware » « gateway » « generic » « unisys » « adic snc » « pv-132t-fc » « autosense/nt »

ATTENTION

Vous doivent réinitialiser le SNC 4000 après avoir effectué cette commande pour que les nouveaux paramètres poussent prendre effet.

setNettime [valeur]

La commande setNettime active ou désactive la fonction de serveur temporel.

Valeur	Signification
0	Désactive la fonction de serveur temporel
1	Active la fonction de serveur temporel

SNC4000 > setNettime 1
Nettime 1 value = 0 = 0x0

setScsiAssign [devID], [canal], [id], [lun]

REMARQUE

Quand vous utilisez Firmware 4.40 sur une lame de canal optique, cette commande n'est pas disponible.

La commande setScsiAssign attribue un périhérique cible à un canal SCSI [canal] avec une ID cible SCSI [id] et un numéro d'unité logique de [lun].

Le canal indiqué doit être configuré pour fonctionner en mode cible. Les valeurs [id] et [lun] doivent être disponibles sur ce canal.

L'exemple ci-dessous montre le périhérique avec devID 64 attribué à ID 0, LUN 0 sur le canal SCSI 2.

SNC4000 > setScsiAssign 64,2,0,0
value = 0 = 0x0
SNC4000 > setScsiAssign 82,2,0,1
value = 0 = 0x0
SNC4000 > setScsiAssign 98,2,0,2
value = 0 = 0x0
SNC4000 > setScsiAssign 124,2,0,3
value = 0 = 0x0

setSnaCCLun [newLUN]

La commande setSnaCCLun réattribue le LUN de commande et de contrôle du SNC 4000 à la valeur spécifiée.

newLUN est la nouvelle valeur pour le LUN de commande et de contrôle. Les valeurs valides sont 0 à 127.

Les nouveaux paramètres sont immédiatement effectifs. La valeur précédente est supprimée sur la mapper de pérophérique et la base de données et une interruption est générae indiquant que le pérophérique a été enlevé.

Si le nouveau LUN n'est pas encore utilisé, une nouvelle entrée est ajoutée dans la carte de périphérique et la base de données. Une interruption est générae indiquant que le nouveau dispositif a ete ajouté.

Si le nouveau LUN est déjà utilisé, le LUN de commande et de contrôle sera désactivé. Il restera désactivé jusqu'à ce que le dispositif illustré à la demande LUN soit enlevé et supprimé de la base de données. Dans ce cas, utilisez la commande mapRebuildDatabase pour supprimer l'assignment LUN précédent et permettre l'activation du nouveau LUN de contrôle et de commande.

ATTENTION

Parce que AIX et NT utilisent LUN 0 lorsqu'ils émettent un rapport de commandes LUN, vous devez vous assurer qu'un dispositif est configuré à LUN 0.

setTimeHost

La commande setTimeHost ajoute un serveur temporel avec un hôte au système SNC 4000. La commande « setNettime 1 » doit déjà avoir été lancée. Pour ajouter un hôte appelé Cronos au système, entrez la commande suivante :

SNC4000 > setTimeHost "Cronos"

Time Host Cronos value = 0 = 0 × 0

sfmAccessApply

La commande sfmAccessApply entraine la prise d'effet immédiate des réglages qui ont été modifiés et enregistrés en mémoire ; elle les enregistrtre également dans la base de données SFM.

sfmAccessClear [code de désactivation]

La commande sfmAccessClear désactive tous les accès hôtes de tous les LUN à l'exception de LUN 0 (l'interface de commande et de contrôle). Le code de désactivation est 0xfacade02.

L'exemple de commande suivant explique comment désactiver tous les accès.

SNC4000 >sfmAccessClear 0xfacade02
value = 0 = 0x0

sfmAccessSet [index hôte],,,

La commande sfmAccessSet définit l'accès pour la plage spécifique de LUN et pour l'index de connexion hôte spécifique.

Valeur d'accès
0	Désactive l'accès aux LUN
1	Active l'accès aux LUN

Quand vous entrez cette commande, les régliages sont enregistrés en mémoire, mais ne s'appliquent pas tant que vous n'avez pas entre la commande sfmAccessApply. L'exemple suivant montre comment activer l'hôte à l'index de connexion 1 pour acceder aux LUN 2 à 32. Les valeurs d'index hôte existantes peuvent être déterminées en consultant la colonne « Id » dans la sortie de la commande sfmShow -1.

SNC4000 > sfmAccessSet 1,2,32,1
value = 0 = 0x0

sfmActiveSet

La commande sfmActiveSet place le SFM en mode actif. Cela signifie que tous les réglages d'accès courant prennant effet. Vous utiliserez généralemnet cette commande seulement après avoir rendu le SFM inactif. Voir la commande sfmInactiveSet.

SNC4000 > sfmActiveSet
value = 0 = 0x0

Si le SFM est déjà actif, l'écran affiche ce qui suit.

sfmConnectionSet [index hôte], "chaine de connexion hôte"

La commande sfmConnectionSet définit les données de connexion hôte pour l'hôte à l'index de connexion spécifique. La connexion peut être un nom de périphérique, une adresse de port, etc. L'exemple suivant montre le réglage des données de connexion hôte. Les valeurs d'index hôte existantes peuvent être déterminées en consultant la colonne « Id » dans la sortie de la commande sfmShow -1.

La commande sfmFeatureDisable désactive la fonction SFM. Elle efface le fjichier de configuration correspondant et relance l'application. Aucune disposition n'est prévue pour restaurer la configuration. Les utilisateurs doivent enregistrer la configuration avant de désactiver cette fonction.

Pour de plus amples informations, voir Enregistrement d'un fichier de configuration à la page 20.

SNC > sfmFeatureDisable

sfmFeatureEnable "chaine de clé de logiciel"

La commande sfmFeatureEnable active la fonction SFM. Chaque numéro de série SNC 4000 dispose d'une clé de logiciel unique. Le SFP est activé à l'usine de manière à ce que “enable” au lieu d'utiliser une clé de logiciel réelle.

sfmFileShow

La commande sfmFileShow affiche les données SFM enregistrées dans le fichier.

La commande sfmHostShow affiche toutes les données connues sur le Scalar Firewall Manager pour l'index de connexion hôte spécifique. Le mappage d'accès LUN s'affiche sur 16 rangiées de 16 octets, un octe par LUN.

Index hôte est l'ID obtenue avec la commande sfmShow.

00 dans le mappage d'accès LUN indique que l'hôte n'a pas accès au LUN.

01 dans le mappage d'accès LUN indique que l'hote a accès au LUN.

L'exemple de commande suivant montre l'information SFM pour l'ID d'hote 1.

La commande sfmInactiveSet désactive le SFM ce qui rend tous les LUN LUN disponibles pour toutes les connexions d'hôte. Cette commande est habituellément utilisée pour dépanner une configuration SAN. Elle supprime le contrôle d'accès au SFM sans supprimer les réglages d'accès SFM. Utilisez la commande sfmActiveSet pour réactiver le SFM.

SNC4000 > sfmInactiveSet
value = 0 = 0x0

Si le SFM est déjà inactif, l'écran affiche ce qui suit.

La commande sfmNameSet entre dans le champ du nom d'hôte la « chaîne nom » spécifiée pour l'index de connexion de l'hôte spécifique. L'exemple de commande suivant montre le réglage du nom de l'hôte pour l'ID hôte 1 à « LANDERS ». Les valeurs d'index hôte et de nom existantes peuvent être déterminées en consultant la colonne « Id » et « Nom de l'hôte » dans la sortie de la commande sfmShow -1.

SNC4000 > sfmNameSet 1, "LANDERS"
value = 0 = 0x0

sfmShow [index hôte]

La commande sfmShow affiche l'information sur les hôtes qui ont été enregistrés avec le Scalar Firewall Manager à partir de la valeur d'index hôte.

Index hôte	Signification
-1	Affiche une courte liste de toutes les connexions hôtes connues
0	Affiche toutes les connexions hôtes connues et, si en ligne, affiche une liste de tous les LUN disponibles pour cette connexion
N (1-48)	Affiche toutes les données pour l'hôte N seulement

L'exemple de commande suivant montre l'information SFM pour les hôtes qui ont été enregistrés par le SFM. Les hôtes qui utilisent le service d'enregistrement de l'hôte avec pré-enregistrement périodique sont affichés avec l'état « Periodic ». L'un des hôtes a plus d'une connexion FC au SNC 4000.

SNC4000 > sfmShow -1
SFM State: Active
Id World Wide Name St. Typ HexFlags Status Host Name Host Type Host Connection
001 200000e0.8b0057d8 000 001 00000000 Online LANDERS NT 4.0 SP5 ScsiPort6
0:0:0](QLA2200)
002 200000e0.8b16014d 000 001 00000000 Periodic SUPERIOR NT 4.0 SP5
ScsiPort7 [0:0:0](QLA2200)
003 200000e0.8b160152 000 001 00000000 Offline SUPERIOR NT 4.0 SP5
ScsiPort7 [0:0:0](QLA2200)
value = 0 = 0x0

sfmSparseAccessSet [index hôte], "chaine LUN",[accès]

La commande sfmSparseAccess définit l'accès pour les LUN spécifiés pour l'index de connexion hôte spécifique. Semblable à la commande sfmAccessSet, sauf que les LUN sont entrés à l'aide de chaînes de caractères séparés par des virgules. Les valeurs d'index hôte existantes peuvent être déterminées en consultant la colonne « Id » dans la sortie de la commande sfmShow -1.

Accès	Signification
0	Désactive l'accès aux LUN
1	Active l'accès aux LUN

Quand vous entrez cette commande, les réglages sont enregistrés en mémoire, mais ne sont pas appliqués avant que vous n'ayez entrez la commande sfmAccessApply. L'exemple de commande suivante active l'accès de l'hôte aux LUN 1, 2, 3, 4, 6, 9, 22, 23 et 45 sur l'index de connexion de l'hôte 1.

SNC4000 >sfmSparseAccessSet 1, "1,2,3,4,6,9,22,23,45,"1 value = 0 = 0x0

sfmTypeSet [index hôte], "chaine de type OS"

La commande sfmTypeSet définit le type de système d'exploitation pour l'index de connexion de l'hôte spécifique. Les valeurs d'index hôte existantes peuvent être déterminées en consultant la colonne « Id » dans la sortie de la commande sfmShow -1. L'OS peut commencer par « NT », « AIX », « Linux », « SOLARIS », « HP-UX » ou « NETWARE». Des renseignements supplémentaires peuvent être annexés à ceschainses au besoin.

La sélection « Linux » définit le type d'hôte par défaut « Solaris » .

L'exemple de commande suivant montre le réglage du type de l'hôte à NT 4.0 SP5 pour l'ID hôte 1.

SNC4000 > sf机型Set 1, "NT 4.0 SP5"

value = 0 = 0x0

shellLock

Une seule interface de gestion peut être utilisée en même temps. Si une interface réseau est ouverte, une seule interface de gestion peut être utilisée à la fois. Si une interface de réseau est ouverte, l'interface du port de service n'est pas disponible. La commande shellLock peut être utilisée pour empêcher qu'un protocole de réseau n'accès à l'interprête.

Un paramètre numérique spécifique si l'interpréteur doit être verrouillé ou déverrouillé. Si le paramètre est égal à 0, l'interpréteur peut être déverrouillé.

La commande showbox affiche les composants du SNC 4000 avec des caractères de façon à former une image de l'unité, vue de l'arrière du SNC 4000 :

SNC4000 > showBox Back / / / / / / / / / / / / FC1 [SFP SW-2] / / SCSI1 [LVDT] / / SCSI2 [LVDT] / Front

Les abréviations utilisées dans le schéma sont expliqués dans la légende située sous ce schéma.

showVersions

La commande showVersions affiche la version du microprogramme opérationnel, le test automatique de mise sous tension (POST), la mémoire morte d'initialisation et l'autre mémoire morte d'initialisation.

SNC4000 > showVersions
ADIC Scalar Storage Network Controller Firmware-4
Version 0404.05 Built Oct 19 2001, 14:40:29 on 5xame by jsmyder
POST version v040405
Bootrom version v040405
Alt Bootrom version v040405
value = 0 = 0x0

showScsiAssign

La commande showScsiAssign liste les adresses actuellesment attribuées pour le canal indiqué. Si un canal est oublé ou est réglé à 0 (zéro), alors les valeurs attribuées de tous les canaux cibles seront affichées.

SNC4000 > showScsiAssign
SCSI 1
ID Lun DevId
0 0 1
0 1 17
0 2 35
0 3 51
value = 0 = 0x0

svcFeatureEnable "chaine de clé de logiciel"

La commande sncFeatureEnable active la fonction optionnelle de déplaceur de données.

Si la clé de logiciel a été installée enbine, vous pouvez entre le mot "enable"plutot que la clé de licence actuelle.

Si le message contenant la valeur = 1 = 0 × 1 , s'affiche,ILA signifie que la licence est déjà installee et que le deplaceur de données est déjà activé.

Si le message contenant la valeur = -1 = 0 xxxxxxxxx est affché, cela signifie que la licence n'est pas encore installée et que vous devez entrer la clé du logiciel.

snmpCommunitiesShow

La commande snmpCommunitiesShow affiche la liste des chaînes collectives du SNMP utilisées par le SNC 4000.

Les chaînes communautaires SNMP permettent aux dispositifs en réseau d'effectuer des collections logiques, à des fins de gestion. La chaîne collective doit correspondre à celles du serveur de gestion ADIC et du SNC 4000 que vous pouze gérer. Les paramètres par défaut concordent. Utilisez la console de gestion ADIC pour afficher ou éoperator les chaînes applicables au serveur.

Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Pour afficher ou éoperator les chaînes applicables au SNC 4000, utilisez les commandes « snmp... » expliquées ci-dessous.

snmpHelp

La commande snmpHelp affiche une liste des commandes SNMP.

SNC4000 > snmpHelp
snmpCommunitiesShow
snmpReadCommunityAdd "string"
snmpReadCommunityRemove "string"
snmpTrapCommunitySet "string"
snmpWriteCommunityAdd "string"
snmpWriteCommunityRemove "string"
trapDestAdd "ipaddress"
trapDestRemove "ipaddress"
trapDestShow
See User's Guide for more information
value = 0 = 0x0

snmpReadCommunityAdd "chaine",[voir]

La commande snmpReadCommunityAdd ajoute la chaîne spécifiée à la liste des chaînes acceptées pour les opérations de lecture SNMP (Get et GetNext). Le commutateur d'affichage doit être régle à « 1 » pour être accepté par la console de gestion ADIC.

Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

SNC4000 > snmpReadCommunityAdd "adic",1
Success
value = 4 = 0x4

snmpReadCommunityRemove "chaine"

La commande snmpReadCommunityRemove supprime la chaîne spécifique de la liste des chaînes acceptées pour les opérations de lecture SNMP.

SNC4000 > snmpReadCommunityRemove "adic"
Success
value = 3 = 0x3

snmpTrapCommunitySet "chaine",[voir]

La commande snmpTrapCommunitySet définit la chaîne collective passée avec toutes les interruptions SNMP. Le commutateur d'affichage doit être régisé à « 1 » pour être accepté par la console de gestion ADIC.

Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

SNC4000 > snmpTrapCommunitySet "adic",1
Success
value = 8 = 0x8

snmpWriteCommunityAdd "chaine",[voir]

La commande snmpWriteCommunityAdd ajoute la chaîne spécifiée à la liste des chaînes acceptées pour les opérations d'écriture SNMP (définir). Le commutateur d'affichage doit être régle à « 1 » pour être accepté par la console de gestion ADIC.

Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

SNC4000 > snmpWriteCommunityAdd "adic",1
Success
value = 0 = 0x0

snmpWriteCommunityRemove "chaine"

La commande snmpWriteCommunityRemove supprime la chaine spécifiée de la liste des chaînes acceptées pour les opérations d'écriture SNMP.

SNC4000 > snmpWriteCommunityRemove "adic"
Success
value = 0 = 0x0

sysConfigShow

La commande sysConfigShow affiche les paramétres actuels du système. L'écran montre si l'interface de commande et de contrôle du SNC 4000 est activée ou non ainsi que le LUN qui lui est attribué, si les fonctions de performance de la bande sont activées ou non, l'adresse MAC du port Ethernet et l'adresse du nœud FC du SNC 4000.

La commande sysNodeNameModeSet change le mode du nom de nœud FC pour les ports de l'interface FC. En mode par défaut (mode 0), chaque port FC sur le SNC 4000 porte le même nom de nœud. Pour les configurations qui nécessitent un nom de nœud différent, utilisez la commande sysNodeNameModeSet pour changer le mode sur 1.

Une configuration exemple qui requiert le nom de noeud pour chaque port FC peut etre differente lorsque I'hote a deux adaptateurs de bus hote (HBA) installes pour la redondance. Dans cette configuration, chaque HBA est connecté à un port FC different sur le SNC 4000. Le logiciel de basculement de I'hote definit l'un des HBA comme connexion primaire et I'autre HBA comme connexion de rechange. Si le HBA primaire connait une defaillance, le logiciel de basculement achemine les transferts de données vers le SNC 4000 par le biais du HBA de rechanche

Mode	Définition
0	Le nom de nœud est le même sur toutes les interfaces FC (par défaut)
1	Le nom de nœud est basé sur le nom de port, mais il est différent du nom de port

Si vous changez le mode, vous doivent redémarrer le SNC 4000 pour que les nouveaux régles prennten effet.

Voir également la commande sysNodeNameModeShow.

La commande sysNodeNameModeShow affiche le mode du nom de nœud FC actuel. Le mode par défaut est 0. Voir la commande sysNodeNameModeSet pour plus d'information.

SNC4000 > syscallNameModeShow

La commande sysVpdShow affiche les données de produit essentielles. Les données essentielles sur le produit pour le SNC 4000 comprend des éléments comme les nombres de série et les capacités de la mémoire installée, tel qu'il est indiqué ci-dessous.

SNC4000 > sysVpdShow
********** VPD Base Rev. 1**********
Name SNC
Mfg ADIC
OEM ADIC
Manufacture Date JUN 13 05:19:59 1974
UID 00:00:00:60:45:17:00:17
S/N 600023
Assy HCO BKA01001P
RID Tag
Firmware ID Firmware-4
FirmwareVend ADIC
Firmware Version 4.01
Config File Sys /nvfs
Code File Sys /ffs
A Board Name ADIC FCR2
A Board S/N
A Board HCO BK001120P
B Board Name B Board Proc
B Board S/N
B Board HCO BK002100P
value = 0 = 0x0

La commande sysVpdShowAll affiche un peu plus d'information et comprend les données de produit pour le FC SFP.

SNC4000 > sysVpdShowAll

= = = [Vital Product Data] = = =

La commande sz initie une session de transfert de réception de fichier Zmodem. Vous utilisez cette commande lorsque vous foulez sauvegarder les informations sur la configuration sur un fichier au cas où le SNC 4000 devrait être remplaced. Le SNC 4000 utilise le protocole Zmodem pour télécharger ses bases de données d'adresses rémanentes et les paramètres de configuration de sa mémoire flash non volatile sur un fichier sur le terminal de service. Àpres avoir utilisé cette commande, commencez à transférer les fichiers du terminal de service en lançant une opération de réception de fichiers qui utilise le protocole Zmodem.

Le nom de fichier « config.cfg » est indiqué dans l'exemple ci-dessus. Vous pouvez spécifier un nom différent, mais il ne doit pas excéder 8 caractères et doit se terminer par.cfg. Voir aussi la commande rz pour de l'information sur la réception d'un fichier de configuration.

SNC4000 > sz "config.cfg"
Configuration Download Complete: config.cfg
value = 0 = 0x0
SNC4000 >

targets

Le SNC 4000 entretient une liste des dispositifs cibles qui sont fixés aux canaux E/S. La commande targets énumère chaque dispositif actuellément connecté, fournissant la description de ces dispositifs.

SNC4000 > targets
Idx Tdev Vendor Product Rev | Type Specific
0 0xc194a400 ADIC Local 0252 | Cmd/Cntrl Status 0h
2 0xc1ffc390 ADIC 5324 | Tape: Bulk Size 32768 , flags 7h
3 0xc1ffc290 ADIC 5324 | Changer: flags 7h
value = 4 = 0x4

Idx Index dispositifs dans la liste cible.

Tdev Un pointeur interne, utilise pour certaines opérations de diagnostic

Vendor Le contenu du champ ID du fournisseur a partir des données de renseignements SCSI

Product Le contenu du champ ID du produit à partir des données de renseignements SCSI

Rev Le contenu du champ ID Rvision a partir des données de renseignements SCSI

Type Specific Pour chaque type de dispositif, l'information pertinente au dispositif

tcpstatShow

La commande tcpstatShow affiche les statistiques TCP pour le réseau Ethernet. Il est nécessaire de bien connaître les protocoles de réseau Internet pour interpréter ces statistiques. Cette information peut être utile à l'administrateur LAN.

La commande tpathShow affiche l'etat des cibles mappées pour basculement automatique. Si aucune cible n'est mappée pour basculement, aucune cible ne sera affichée.

Si certaines cibles sont mappées pour basculement, tpathShow affiche chaque cible et tous les trajets alternatifs pouvant être utilisés pour chaque cible.

SNC > tpathShow
FC deviceId=1 SN=A276CC34
FC1 WwPN=20100060.451702ca loopId=130 <next path>
FC2 WwPN=20200060.451702ca loopId=131
FC deviceId=2 SN=A276CC32
FC1 WwPN=20100060.451702ca loopId=130 <next path>
FC2 WwPN=20200060.451702ca loopId=131
value = 0 = 0x0
SNC >

trapDestAdd "Address IP"

La commande trapDestAdd vous permet d'ajouter une adresse Ethernet comme bénéficiaire d'interruption à la table des destinations d'interruption SNMP, laquelle est entretenue dans le SNC 4000. L'adresse de diffusion pour le port Ethernet est aussi automatiquement intégrée dans la table. Lorsque la console de gestion ADIC fonctionne, elle intègre son adresse dans la table automatiquement.

Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

SNC4000 > trapDestAdd 192.168.1.75
value = 0 = 0x0

trapDestRemove "Address IP"

La commande trapDestRemove vous permet de supprimer une adresse Ethernet bénéficiaire d'interruption dans la table des destinations d'interruption SNMP, laquelle est entretenue dans le SNC 4000. Lorsque la console de gestion ADIC fonctionne, elle intègre son adresse dans la table automatiquement.

Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

L'adresse de diffusion du port Ethernet est également intégrée automatique dans la table

SNC4000 > trapDestRemove "10.0.0.2"
value = 0 = 0x0

trapDestShow

La commande trapDestShow vous permet d'afficher la table des destinations d'interruption SNMP, laquelle est entretenue dans le SNC 4000. L'adresse de diffusion du port Ethernet est également intégrée automatiquement dans la table. Lorsque la console de gestion ADIC fonctionne, elle intègre son adresse dans la table automatique.

Pour plus d'information, consultez le Guide de l'utilisateur de la console de gestion ADIC.

SNC4000 > trapDestShow
Trap Destination IP Address
192.168.30.255
206.0.64.17
206.0.64.25
206.0.64.35
206.0.64.255
value = 1 = 0x1

tzSet "timezone"

La commande tzSet définit le basculement de fuseau hora à partir du temps universal.

SNC4000 > tzSet "PDT"
TZ Set TIMEZONE
value = 0 = 0x0

udpstatShow

La commande udpstatShow affiche les statistiques UDP pour le réseau Ethernet. Il est nécessaire de bien connaître les protocoles de réseau Internet pour interpréter ces statistiques. Cette information peut être utile à l'administrateur LAN.

La commande uptime affiche la durée éçoulée depuis la première initialisation du SNC 4000.

L'exemple indique que 4 jours, 23 heures, 12 minutes, 46 secondes et 10 battements d'horloge se sont écoulés depuis la dernière initiaisation du SNC 4000. Il ya 60 battements par seconde.

utilisateur

Les commandes userAdd, userDelete, et userList permettent de contrôler la liste des utilisateurs. Le fichier de mapper d'adresses rémanentes peut être envoyé au SNC 4000 ou extraite du SNC à l'aide du FTP. Si vous nevez utiliser FTP, utilisez les commandes utiliser pour créé une ouverture de session et un mot de passer vouspermottant d'acceder au SNC 4000 depuis le réseau Ethernet.

userAdd "nom d'utilisateur","mot de passer"

La commande userAdd ajoute un utilisateur et un mot de passer dans le fichier des mots de passer. Le paramètre "nom d'utilisateur" doit composer entre 3 et 80 caractères. Le paramètre "mot de passer" doit composer entre 8 et 40 caractères.

SNC4000 >userAdd "nancy","password" value = 0 = 0x0

userDelete "nom d'utilisateur","mot de passer"

La commande userDelete supprime un utiliser du fichier des mots de passer. Il est impossible de supprimer un utiliser sans connaître le mot de passer de l'utiliser. Si vous avez oublie ou ne connaissiez pas le mot de passer de l'utiliser, vous devez effacer le fichier des mots de passer, réinitialiser le SNC 4000 et ajouter à nouveau tous les noms d'utiliser et les mots de passer.

La commande userList affiche le contenu du fichier des mots de passer (les mots de passer sont encodés).

SNC4000 > userList
Name : Password
nancy : SyecycRz
fred : b9dczebQbd
martha : RQQdRedb9d
user : cScQRSQzzz
value = 0 = 0x0

userHelp

La commande userHelp affiche une liste des commandes des utilisateurs.

Le SNC 4000 est un dispositif intelligent et dispose d'un logiciel qui contrôle toutes les fonctions. La révision de ce logiciel d'exploitation peut être affichée avec la commande version. La première ligne affichée est la version du microprogramme SNC 4000. Les lignes suivantes sont afferentes à la version du logiciel du système d'exploitation.

vpmFeatureEnable "chaine de clé de logiciel"

ATTENTION: Quand vous utilisez Firmware 4.40 sur une lame de canal optique, cette commande n'est plus disponible.

La commande vpmFeatureEnable active la fonction optionnelle VPM. Pour activer la fonction, entrez la clé de logiciel unique.

Si la clé de logiciel a été installée en usine, vous pouvez entrer le mot "enable" plutôt que la clé de licence actuelle.

Si le message value = 1 = 0 × 1 s'affiche,ILA signifie que la licence est déjà installe et que le VPM est déjà activé.

Si le message value = -1 = 0 xffffff est affiché, cela signifie que la licence n'est pas encore installée et que vous doivent enter la touche de permittedisation.

Voir aussi la commande licenseShow.

vpmFeatureEnabled

REMAR

Quand vous utilisez Firmware 4.40 sur une lame de canal optique, cette commande n'est plus disponible.

La commande vpmFeatureEnabled permet de contrôle l'etat de la fonction VPM. Un résultat de valeur « 1 » indique que le VPM est déjà installé. Un résultat de valeur « 0 » indique que le VPM n'est pas activé. Dans l'exemple suivant, la fonction VPM est déjà activée.

La commande vpsAccessApply entraine la prise d'effet immédiate des réglages qui ont été modifiés et enregistrés en mémoire ; elle les enregistre également dans la base de données VPS ou eVPS.

SNC > vpsAccessApply
value = 0 = 0x0
SNC >

vpsAccessClear [code de désactivation]

La commande vpsAccessClear désactive tous les accès hôtes VPS ou eVPS de tous les LUN à l'exception de LUN 0 (l'interface de commande et de contrôle). Le code de désactivation est enregistré en tant que « Nombre magique » dans la sortie de la commande vpsFileShow.

L'exemple de commande suivant montre comment tout désactiver avec le code de désactivation oxfacade03.

SNC >vpsAccessClear 0xffacade03
value = 0 = 0x0
SNC >

vpsAccessSet [index hôte],[LUN de département],[LUN de fin],[accès]

La commande vpsAccessSet définit l'accès pour la plage spécifique de LUN et pour l'index de connexion hôte VPS ou eVPS spécifique.

Accès	Signification
0	Désactive l'accès aux LUN
1	Active l'accès aux LUN

Quand vous entrez cette commande, les régles sont enregistrés en mémoire, mais ne s'appliquent pas tant que vous n'avez pas entre la commande vpsAccessApply. L'exemple suivant montre comment activer l'hôte à l'index de connexion 1 pour acceder aux LUN 2 à 32. Les valeurs d'index hôte existantes peuvent être déterminées en consultant la colonne « Id » dans la sortie de la commande vpsShow [index hôte].

SNC > vpsAccessSet 1,2,32,1
value = 0 = 0x0
SNC >

vpsActiveSet

La commande vpsActiveSet place le VPS ou eVPS en mode actif. Cela signifie que tous les réglages d'accès courant prennt effet. Vous utiliserez généralemnet cette commande seulement après avoir rendu le VPS ou eVPS inactif. Voir la commande vpsInactiveSet.

SNC > vpsActiveSet
value = 0 = 0x0
SNC >

Si le VPS ou eVPS est déjà actif, l'écran affiche ce qui suit.

SNC > vpsActiveSet
VPS: Already Active
value = 21 = 0x15
SNC >

vpsConnectionSet [index hôte], "chaine de connexion hôte"

La commande vpsConnectionSet définit les données de connexion hôte pour l'hôte VPS ou eVPS à l'index de connexion spécifique. La connexion peut être un nom de périhérique, une adresse de port, etc. L'exemple suivant montre le réglage des données de connexion hôte. Les valeurs d'index hôte existantes peuvent être déterminées en consultant la colonne « Id » dans la sortie de la commande vpsShow -1.

SNC > vpsConnectionSet 1, "ScsiPort2 [0:0:0] (QLA2100)"
value = 0 = 0x0
SNC >

vpsDefaultInbandAccessGet 1

La commande vpsDefaultInbandAccessGet permet d'obtenir le niveau d'accès par défaut pour les commandes API intrabande pour tous les hôtes. Cela nécessite un argument prolix de 1. La sortie de cette commande contient tous les niveaux d'accès de lecture et d'écriture actuels pour le système lui-même et les autres hôtes.

Pour afficher le niveau d'accès intrabande pour un hôte en particulier, utilisez la commande vpsHostInbandAccessGet [index hôte], 1.

Si les commandes entrée-sortie d'entretien ne fonctionnent pas, il s'agit du premier élément à vérifier. Pour modifier le réglage d'accès intrabande par défaut pour tous les hôtes, allez à la commande vpsDefaultInbandAccessSet [Paramètres].

La commande vpsDefaultInbandAccessSet permet de régler le niveau d'accès par défaut pour les commandes API intrabande pour tous les hôtes. Àpres le réglage, vérifie les résultats avec sfmFileShow.

Valeur	Signification
1	Autolecture
2	Lecture par un tiers
3	Autolecture et lecture par un tiers
4	Auto-écriture
5	Autolecture et auto-écriture
7	Autolecture et lecture par un tiers et auto-écriture
8	Écriture par un tiers
10	Lecture par un tiers et écriture par un tiers
11	Lecture par un tiers et écriture par un tiers et autolecture
14	Lecture par un tiers et écriture par un tiers et auto-écriture
15	Autolecture et lecture par un tiers et auto-écriture et écriture par un tiers

SNC > vpsDefaultInbandAccessGet 1

Read Access:

Pour régler le niveau d'accès intrabande pour un hôte en particulier, utilisez la commande vpsHostInbandAccessSet 1.[Paramètres].

vpsFeatureDisable

La commande vpsFeatureDisable désactive la fonction eVPS. Elle efface le fichier de configuration correspondant et relance l'application. Aucune disposition n'est prévue pour restaurer la configuration. Les utilisateurs doivent enregistrer la configuration avant de désactiver cette fonction.

Pour de plus amples informations, voir Enregistrement d'un fichier de configuration à la page 20.

SNC > vpsFeatureDisable

vpsFeatureEnable "chaine de clé de logiciel"

La commande vpsFeatureEnable active la fonction optionnelle VPS ou eVPS. Pour activer ces fonctions, entrez la clé de logiciel unique.

Si la clé de logiciel a été installée en usine, vous pouvez entrer le mot "enable" plutôt que la clé de licence actuelle.

Si le message value = 1 = 0 × 1 s'affiche, cela signifie que la licence est déjà installée et que le VPS ou le eVPS est déjà activé.

Si le message value = -1 = 0 xffffff est affiché, cela signifie que la licence n'est pas encore installée et que vous doivent enter la touche de permittedisation.

Voir aussi la commande licenseShow.

vpsFileShow

La commande vpsFileShow affiche les données VPS ou eVPS enregistrées dans le fichier.

La commande vpsHostInbandAccessGet affiche les réglages d'accès intrabande actuels pour un hôte en particulier. Pour afficher les réglages par défaut pour tous les hôtes, utilisez la commandesfmFileShow.

Les valeurs d'index hôte existantes peuvent être déterminées en consultant la colonne « Id » dans la sortie de la commande sfmShow [index hôte].

Pour plus d'information sur l'argument prolix, allez à la commande sfmFileShow.

La commande vpsHostInbandAccessSet permet de régler le niveau d'accès par défaut pour les commandes API intrabande pour un hôte en particulier. Àpres le réglage, vérifie les résultats avec vpsHostInbandAccessGet [index hôte].1.

Le niveau d'accès par défaut est 5 : accès autolecture et auto-écriture seulement.

Valeur	Signification
1	Autolecture
2	Lecture par un tiers
3	Autolecture et lecture par un tiers
4	Auto-écriture
5	Autolecture et auto-écriture
7	Autolecture et lecture par un tiers et auto-écriture
8	Écriture par un tiers
10	Lecture par un tiers et écriture par un tiers
11	Lecture par un tiers et écriture par un tiers et autolecture
14	Lecture par un tiers et écriture par un tiers et auto-écriture
15	Autolecture et lecture par un tiers et auto-écriture et écriture par un tiers

Pour afficher le niveau d'accès intrabande pour un hôte en particulier, utilisez la commande vpsHostInbandAccessGet [index hôte].1.

vpsHostShow [index hôte]

La commande vpsHostShow affiche toutes les données connues sur le VPS ou eVPS pour l'index de connexion hote spécifique. Le mappage d'accès LUN s'affiche sur 16 rangelées de 16 octets, un octe par LUN.

Paramètre	Valeur	Signification
index hôte		est l'ID obtenue avec la commande sfmShow command.
[LUN]	00	dans le mappy d'accès LUN indique que l'hôte n'a pas accès au LUN.
	01	dans le mappy d'accès LUN indique que l'hôte a accès au LUN.

L'exemple de commande suivant montre l'information VPS ou eVPS pour l'I'D d'hote 1.

La commande vpsInactiveSet désactive le VPS ou eVPS ce qui rend tous les LUN LUN disponibles pour toutes les connexions d'hôte. Cette commande est habituellément utilisée pour dépanner une configuration SAN. Elle supprime le contrôle d'accès eVPS sans supprimer les réglages d'accès VPS ou eVPS. Utilisez la commande sfmAActiveSet pour réactiver le VPS ou eVPS.

SNC > vpsInactiveSet
value = 0 = 0x0
SNC >

Si le VPS ou eVPS est déjà inactif, l'écran affiche ce qui suit.

SNC > vpsInactiveSet
VPS: Already Inactive
value = 23 = 0x17
SNC >

vpsMapAdd [devID] [index hôte] [lun]

La commande vpsMapAdd attribue un périhérique cible (devId) à un hôte (Index hôte) avec le nombre d'unité logique de (1un). Si l'attribution est réussie, la valeur 0 est obtenue. Si l'attribution échoue, la valeur -1 est obtenue. Dans l'exemple ci-dessous, l'attribution a réussi.

L'identificateur de péripérisque peut être rétabli en merchantant le péripérisque dans la liste généree par mapShowDevs.

Les valeurs d'index hôte existantes peuvent être déterminées en consultant la colonne « ID » dans la sortie de la commande sfmShow [index hôte].

Pour vérifier les effets de la commande vpsMapAdd, lancez la commande vpsMapShow [index hôte].

SNC > vpsMapAdd 1,6,3
value = 0 = 0x0
SNC > vpsMapShow
Host Lun Internal Chan Id Lun Vendor Product Rev SN
1 0 0 0 0 0 ADIC Scalar SNC 4134 600613
1 1 1 4 5 0 ADIC Scalar 1000 3.01 123456789
1 2 2 4 6 0 ADIC Scalar 1000 3.00 123444789
1 4 4
1 6 3 4 6 1 ADIC Scalar 1000 3.00 123455589
value = 0 = 0x0
SNC >

vpsMapClear [index]

La commande vpsMapClear supprime toutes les attributions de mappage pour l'hote spécifique par [index].

vpsMapDelete [devID] [index de l'hôte] [lun]

La commande vpsMapDelete supprime une attribution LUN créé précédemment. Si la suppression est réussie, la valeur 0 est obtenue. Si la suppression échoue, la valeur -1 est obtenue. Dans l'exemple cédssous, la suppression a réussi.

Pour vérifier les effets de la commande vpsMapDelete, lance la commande vpsMapShow [index hôte].

SNC > vpsMapDelete 1,3
value = 0 = 0x0 SNC > vpsMapShow
Host Lun Internal Chan Id Lun Vendor Product Rev SN
10000ADICScalar SNC4134600613
111450ADICScalar 10003.01123456789
122460ADICScalar 10003.00123444789
144
value = 0 = 0x0 SNC>

vpsMapShow [index hôte]

La commande vpsMapShow enumerated toutes les données de mappage eVPS disponibles pour un hôte. Si chaque hôte n'est spécifique, les mappings de périphériques de tous les hôtes apparaissent dans la liste.

SNC > vpsMapShow
Host Lun Internal Chan Id Lun Vendor Product Rev SN
1 0 0 0 0 0 ADIC Scalar SNC 4134 600613
1 1 1 4 5 0 ADIC Scalar 1000 3.01 123456789
1 2 2 4 6 0 ADIC Scalar 1000 3.00 123444789
1 4 4
value = 0 = 0x0
SNC >

vpsNameSet [index de l'hôte],"chaîne nom"

La commande vpsNameSet entre dans le champ du nom d'hôte la « chaîne nom » spécifiée pour l'index de connexion de l'hôte spécifique. L'exemple de commande suivant montre le réglage du nom de l'hôte pour l'ID hôte 1 à « LANDERS ». Les valeurs d'index hôte et de nom existantes peuvent être déterminées en consultant la colonne « Id » et « Nom de l'hôte » dans la sortie de la commande sfmShow -1.

SNC > vpsNameSet 1, "LANDERS"
value = 0 = 0x0
SNC >

vpsShow [index hôte]

La commande vpsShow affiche l'information sur les hôtes qui ont été enregistrés avec VPS ou eVPS à partir de la valeur d'index hôte.

REMARQUE

Vous pouvez entrer vps comme raccourci pour vpsShow -1.

Index hôte	Signification
-1	Affiche une courte liste de toutes les connexions hôtes connues
0	Affiche toutes les connexions hôtes connues et, si en ligne, affiche une liste de tous les LUN disponibles pour cette connexion
N (1-48)	Affiche toutes les données pour l'hôte N seulement

L'exemple de commande suivant montre l'information VPS ou eVPS pour les hôtes qui ont été enregistrés par VPS ou eVPS. Les hôtes qui utilisent le HRS (service d'enregistrement de l'hôte) avec pré-enregistrement périodique sont affichés avec l'état « Periodic » . L'un des hôtes a plus d'une connexion optique au SNC.

SN60023 > vpsShow -1
VPS State: Active
Id World Wide Name St. Typ HexFlags Status Host Name Host Type Host Connection
001 200000e0.8b0057d8 000 001 00000000 Online LANDERS NT 4.0 SP5 ScsiPort6 [0:0:0] (QLA2200)
002 200000e0.8b16014d 000 001 00000000 Periodic SUPERIOR NT 4.0 SP5 ScsiPort7 [0:0:0] (QLA2200)
003 200000e0.8b160152 000 001 00000000 Offline SUPERIOR NT 4.0 SP5 ScsiPort7 [0:0:0] (QLA2200)
value = 0 = 0x0
SN60023 >

vpsSparseAccessSet [index de l'hôte], "chaîne LUN",[accès]

La commande vpsSparseAccess définit l'accès pour les LUN spécifiés pour l'index de connexion hôte spécifique. Semblable à la commande vpsAccessSet, sauf que les LUN sont entrés à l'aide de chaînes de caractères séparés par des virgules. Les valeurs d'index hôte existantes peuvent être déterminées en consultant la colonne « ID » dans la sortie de la commande vpsShow -1.

Accès	Signification
0	Désactive l'accès aux LUN
1	active l'accès aux LUN

Quand you entrez cette commande, les reglages sont enregistrés en mémoire, mais ne s'appliquent pas tant que vous n'avez pas entre la commande vpsAccessApply. L'exemple de commande suivante active l'accès de l'hôte aux LUN 1, 2, 3, 4, 6, 9, 22, 23 et 45 sur l'index de connexion de l'hôte 1.

SNC >vpsSparseAccessSet 1, "1,2,3,4,6,9,22,23,45,"1 value = 0 = 0x0
SNC >

sfmTypeSet [index hôte], "chaine de type OS"

La commande vpsTypeSet définit le type de système d'exploitation pour l'index de connexion de l'hôte spécifique. Les valeurs d'index hôte existantes peuvent être déterminées en consultant la colonne « Id » dans la sortie de la commande vpsShow -1. L'OS peut commencer par « NT », « AIX », « Linux », « SOLARIS », « HP-UX » ou « NETWARE». Des renseignements supplémentaires peuvent être annexés à ceschainses au besoin.

La selection « Linux » définit le type d'hôte par défaut « Solaris » .

L'exemple de commande suivant montre le réglage du type de l'hôte à NT 4.0 SP5 pour l'ID hôte 1.

SNC > vpsTypeSet 1, "NT 4.0 SP5"
value = 0 = 0x0
SNC >

wnLockModeSet [numéro d'options]

Règle l'état du mode de verrouillage WWN.

SNC4000 > wwnLockModeSet[option number]

wnLockModeShow [numéro d'options]

Référence de la commande Diagnostique

Cette section presente les procédures utilisées lorsque des diagnostics sont requis.

Modes d'initialisation

Le SNC 4000 peut fonctionner en deux modes: normal et diagmode. Deux commandes sont disponibles à partir du terminal de service pour réinitialiser le SNC 4000 dans le mode souhaité. Le SNC 4000 reste dans le mode utilisé jusqu'à ce qu'il soit dirigé pour être réinitialisé dans l'autre mode.

Lorsque le SNC 4000 est initiaisé en mode diagmode, l'invite de commande affichée sur le terminal de service est diagmode >. Lorsqu'il est en diagmode, une série de commandes limitées est disponible pour tester les interfaces du SNC 4000. En outre, les pilotes de péripérisque pour les interfaces Ethernet, FC et SCSI sont désactivées de façon à ce qu'il soit possible d'effectuer les tests de rebouclage sur ces pilotes.

Entrer en mode Diagnostic

Utilisez la commande diagBoot quand les fonctions spéciales du module diagnostic du SNC 4000 sont requises. Procedez comme suit pour entrer en mode Diagnostic.

1 Arrêtez toutes les E/S.

ATTENTION

Avant d'entrée en diagmode, vous devez débrancher tous les cables SCSI et FC du SNC 4000. Si vous ne le faites pas, les données sur le disque joint ou les péripériques à bande seront corrompues.

2 Arrêt de la bibliothèque Scalar 24.
3 Enlevez le cable Ethernet, s'il est installé.
4 Connectez le terminal au port de service.
5 Patientez jusqu'à ce que la Scalar 24 ait terminé l'initialisation.
6 Si l'invite de commande affichée sur le terminal de service est la suivante, soit diagmode>, procédez en lançant les tests de diagnostic appropriés.
Si l'invite de commande affichée sur le terminal de service est la suivante, soit diagmode > , entrez la commande diagBoot.
7 Patientez jusqu'à ce que le SNC 4000 se réinitialise.

8 Lorsque diagmode > s'affiche, continuez à effectuer les tests de diagnostic appropriés.

Restaurer le mode Normal

Effectuez cette procEDURE si le SNC 4000 etait en mode Diagnostic et doit etre restauré en mode Normal.

1 Connectez le terminal au port de service, s'il ne l'a pas deja eté.
2 Patientez jusqu'à ce que la Scalar 24 ait terminé l'initialisation.
3 Sur le terminal de service, entrez la commande normalBoot.
4 Patientez jusqu'à ce que la Scalar 24 se réinitialise.
5 A l'invite, continuez avec le MAP qui vous a envoyé ici.

Proédures spéciales

Cette section contient des informations sur les procédures particuliers.

Contrôle de fonctionnement

La fonction de contrôle de fonctionnement fournit une méthode permettant de déterminer régulièrement l'état fonctionnel d'un SNC 4000 et de ses interfaces et périhériques raccordés.

Contrôle de fonctionnement manuel

Le contrôle de fonctionnement ne s'effectue manuelle sur le terminal de service que si le SNC 4000 est en mode normal.

Voir Vérification du contrôle de fonctionnement à la page 48 pour les consignes.

Vider les journaux d'événements

Les événements qui ont été enregistrés dans le journal d'événemnets du SNC 4000 peuvent être affichés sur le terminal de service ou visionnés à partir de la console de gestion ADIC. Pour de plus amples informations, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Cette information peut être utile puisqu'elle vous permet de voir les événements normaux ainsi que les événements anormaux qui peuvent vous mener à la source d'une défaillance tant interne qu'externe.

Chaque entrée contient un numéro de séquence, le jour et un horo-compteur, le code de l'événement, la source (le nom d'interface ou le processus de système), un index et une description de l'événement.

Si l'horloge en temps réel a été réglée, l'horo-compteur sera en temps réel. Sinon, l'horo-compteur sera relatif à l'heure d'initialisation.

Le journal d'événement contient plus de 2000 événements. Lorsque le journal est plein, les événements les plus anciers sont écrasés par les événements les plus récents.

Vouss pouvez désir de visionner seulement les événements qui sont enregistrés depuis la première initialisation du SNC 4000 ou une liste plus longue d' événements accumulés depuis les precedentes initiaisations.

Vous pouvez désir d'afficher les événements par niveau de gravité. Si vous Sélectionnez Warning (Avertissements) les Warning (Avertissements) et les Notice (Notification) s'affichent. Si vous Sélectionnez Information, les Information les Warning (Avertissements) et les Notice (Notification) s'affichent.

Voir loggerDump [nome] à la page 101 ou loggerDumpCurrent [niveau] à la page 102.

Extraire le fichier de vidage code 43

Si un code d'évenement 43 a été reporté au client de la console de gestion ADIC, cela indique que le SNC 4000 a effectué une opération de récapération d'erreur et qu'il a réinitialisé l'interface FC pour supprimer un verrouillage. Pour de plus amples informations, consultez le Guide de l'utilisateur de la console de gestion ADIC.

Cet événement est également enregistré dans le journal d'événement SNC 4000 avec le nom d'un fjichier qui a été sauvegardé dans le système de fjichier flash. Le fjichier contient des informations au sujet de l'état de l'interface FC avant la réinitialisation. Suivez ces étapes pour extraire le fjichier.

1 Connectez le terminal de service au port de service.
2 Appuyez sur la touche Enter sur le terminal de service.

Si la commande n'est pas affichée, passez à MAP port de service à la page 65.

3 Sur le terminal de service, naviguez jusqu'au repertoire « DUMP » en entrant la commande cd « / ffs/dump » .
4 Sur le terminal de service, entrez la commande 1s pour obtenir une liste des fichiers pour le repertoire.

Il est possible qu'il y ait plus d'un fichier present si l'erreur est survenue plus d'une fois.

ATTENTION

Les noms des fichiers vidés se terminent par .dmp et ils sont automatiquement supprimés à chaque fois que vous actualisez le microprogramme du SNC 4000.

5 Consultez la section Enregistrement d'un fichier de configuration à la page 20.

Remplacez le nom du fichier vide et utilisez cette procEDURE pour sauvegarder le fichier dans le terminal de service.

Répétez cette étape s'il y a plusieurs fichiers.

Enregistrez chaque fichier sur le terminal de service.

6 Envoyez ce fichier à [e-mail] for analysis, en joignant le fichier vide au message.

Commandes du mode d'initialisation

diagBoot

Cette commande est utilisée seulement pour faire passer le SNC 4000 d'un fonctionnement en mode normal à un mode Diagnostic spécial.

ATTENTION

Tous les cables SCSI et FC doivent être débranchés avant d'entrée la commande diagBoot.

La commande diagBoot assure tout d'abord que le repertoire /nvfs:mt existe.
- Copie la ligne d'amorçage existante dans un fichier situé dans le réseau /nvfs:mt sur le SNC 4000.
- Installe une nouvelle ligne d'amorçage qui force le SNC 4000 à s'initialiser à l'aide d'un script de démarrage spécifique /ffs:mt/diagnstk.rc.

• Renomme le fichier de mappy remanent config/device.map comme config/device.bak (un nouveau fichier sera generationsdredi redemarrage).
• Émet une commande de reboot pourmettre les changements en application.

normalBoot

Cette commande normalBoot est utilisé seulement pour faire passer le SNC 4000 d'un fonctionnement en mode normal à un mode Diagnostic spécial.

• Elle restaure la ligne d'amorçage qui a été copiee par diagBoot.
• Efface la nouvelle mapper de périphérique rémanente et renomme le fichier de délimitation original config/device.map - le restaurant à l'utilisation lors de la réinitialisation du SNC 4000.
  Redémarre le SNC 4000.

Cette section sert de reference pour les commandes qui sont disponibles lorsque le SNC 4000 est initiaisé en diagmode.

La série de commandes est limitée lorsqu'on utilise le diagmode. Vous devrez utiliser la commande showBox ainsi que trois commandes importante le suffixe Test pour tester les interfaces Ethernet, FC et SCSI.

Une prise de bouclage Ethernet, une prise de bouclage FC et un cable SCSI fournis dans laatisation à outils sont nécessaires pour effectuer le test de bouclage correspondant.

ATTENTION

Voudevezdébrancher tous les cables SCSI et FC du SNC 4000. Si vous ne le faites pas,les données sur le disque joint ou les péripériques à bande seront corrompues.

elTest

elTest constitue le test de rebouclage Ethernet. Le SNC 4000 doit être en mode Diagnostic pour utiliser cette commande et une prise de bouclage doit être installée sur le port Ethernet.

Le test émet une série de tests de bouclage. Les données de test sont transférées et vérifiées. Un test positif se conduit sur Ethernet OK.

Si des erreurs sont détectées, le test affiche le nombre de processus d'iteration à résultat négatif comme illustré ci-dessous. Si vous test n'a pas réussi, returnez au MAP qui vous a envoyé.

diagmode > elTest
=== Testing Ethernet === Init complete.
Ethernet timeout error
Ethernet timeout error
Ethernet timeout error
Ethernet timeout error
Ethernet timeout error
Ethernet timeout error

Ethernet test reported 6 errors out of 12 iterations value = 6 = 0x6

fcSlotTest [x]

Le SNC 4000 doit être en mode Diagnostic pour utiliser cette commande et une prise de bouclage doit être installée au SFP.

La commande fcSlotTest effectue un test de confiance sur un emplacement FC. Remplacez le numero d'emplacement FC que vous poulez tester par x. Cette commande peut etre utiliser pour tester l'emplacement ou le cable.

Le code indiqué ci-dessous à titre d'exemple vous montre ce qui est affiché pour le test d'un emplacement FC 1.

diagmode > fcSlotTest 1
FC 1 [##########] Iterations 72 Errors 0 - PASSED
Fibre Channel Port 1 returns PASSED
value = 0 = 0x0

Les résultats suivants sont des examples de tests de port FC qui n'ont pas réussi. Si vous test n'a pas réussi, returnez au MAP qui vous a envoyé.

Test Fibre non réussi 1 :

diagmode > fcSlotTest 1
FC 1 [##########] Iterations 7799 Errors 7799 -FAILED
Fibre Channel Port 1 returnsFAILED
value = -1 = 0xFFFFFF = pNullDmaDesc + 0xFE4ea9f7

Si le DEL du « link » (lien) FC ne s'allume pas, le test ne sera pas positif.

scsiChannelTest(x,y)

Le SNC 4000 doit être en mode Diagnostic pour utiliser cette commande et un cable SCSI doit être connecté entre deux canaux SCSI.

La commande scsiChannelTest effectue un test de confiance sur une paire de canaux SCSI. Remplacez le numero d'emplacement FC que vous foulez tester par x et y. Les parentheses sont facultatives. Cette commande peut etree utilise pour tester l'interface ou le cable SCSI.

L'exemple indiqué ci-dessous montre le message affché pour un test des canaux 1 et 2 SCSI.

diagmode > scsiChannelTest (1,2)
SCSI-1 -> SCSI-2 [##########] 10 iterations PASSED
SCSI-2 -> SCSI-1 [##########] 10 iterations PASSED
value = 0 = 0x0

La sortie suivante est un exemple du test d'un port SCSI qui n'a pas réussi. Si vous test n'a pas réussi, returnez au MAP qui vous a envoyé.

Test SCSI non réussi (câble non branché) :

diagmode > scsiChannelTest (1,2)
SCSI Initiator Error(s) - STO iUnk
SCSI Initiator Error(s) - STO iUnk
SCSI-1 -> SCSI-2 [SCSI Initiator Error(s) - STO iUnk ERROR, i = 1] 1 iterations FAILURE
SCSI-2 -> SCSI-1 [SCSI Initiator Error(s) - STO iUnk ERROR, i = 1] 1 iterations FAILURE
value = -1 = 0xFFFFFF = pNullDmaDesc + 0xFE4ea9f7

showBox

La commande showBox permet d'afficher les composants présents dans le SNC 4000 à l'aide de caractères formant une image de l'appareil, vu de l'arrière.

Cette commande showBox indique également le câblage nécessaire pour chaque emplacement :

La commande supportDump produit le résultat de plusieurs commandes de port de service de façon standard et dans un ordre spécifique. Le fichier produit est alors utilisé pour la recherche des pannes. Les commandes individuelles appelées par supportDump sont les suivantes :

envShow
version
bootShow
showBox sysVpdShowAll sysConfigShow licenseShow sfmShow
hostTypeShow targets
scsiShow fcShow 2 fcShowDevs mapShowDevs mapShowDatabase showScsiAssign fctShowChan 1 fctShowChan 2 cleShowAll loggerDumpCurrent envMonShow dmva reserveShow 1 persistentReserveShow tarDump
stShow
vcmTaskShow
scsiHostIDGet
scsiAltIDGet
fcConnPortModeGet

Le test automatique de mise sous tension (POST) est chargé de tester l'intégrité du SDRAM du processeur. Àpres avoir testé le SDRAM, POST tentera de transférer le contrôle à l'image bootrom par défaut ou à une autre image.

POST peut aussi télécharger des images binaires sur le port de service pour les inscrite dans la mémoire flash. Ce qui permet à POST d'effectuer une quantité minimale de récapétation d'urgence des erreurs FLASH.

Comportement de démarrage POST

Les sections suivantes décrivent le comportement de démarrage POST.

ROM Init

Mise sous tension

Figure 10 ROM Init

Une fois la mise sous tension effectuée, le ERR LED s'éclaire. Le code postInit initiaïse alors les registres et les sous-systèmes internes du processeur, y compris le processeur SDRAM. La RAM interne du processeur est utilisé comme une pile minuscule pour ce stade de POST. Le contrôle est ensuite transféré à la routine Ipostmain pour les tests de mémoire SDRAM.

REMARQUE

Le LED de mise sous tension est sous le contrôle matériel du SNC. Il doit être éclairé.

POST initial

Initialisation du matériel et du port de service

Figure 11 POST initial

IpostMain commence par initiaiser le port de service et le matériel du système. Si le test est réussi, le voyant ERR LED s'eteint et le DEL RDY s'allume. POST affiche alors une bannière de la version du microprogramme sur le port de service.

Test d'accès simple

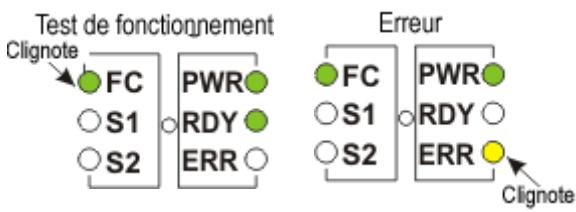

Figure 12 Acces simple

Le test d'accès simple vérifie que le processeur est en mesure d'effectuer les écritures et les lectures de base sur la mémoire SDRAM. Ce test est identifié par le clignotement du DEL FC. Si une erreur est détectée, le DEL FC s'allume et le DEL ERR clignote. Le SNC reste dans cet état jusqu'à ce que le courant soit remis.

Test Bitwalk

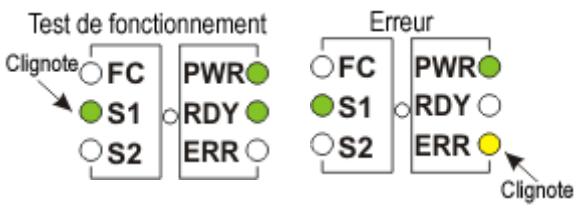

Figure 13 Taille de la mémoire

Ce test vérifie que la taille apparente de la SDRAM satisfait aux exigences de taille minimum et maximum spécifiées pour ce produit. Ce test est identifié par le clignotement des DEL FC et S1.

Taille de la mémoire

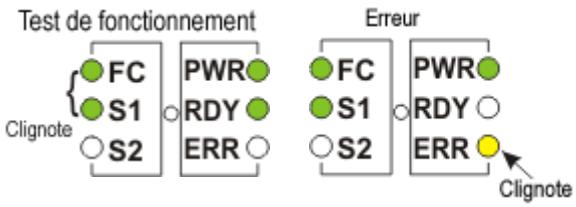

Figure 14 Taille de la mémoire

Ce test vérifie que la taille apparente de la SDRAM satisfait aux exigences de taille minimum et maximum spécifiées pour ce produit. Ce test est identifié par le clignotement des DEL FC et S1.

Test des modèles

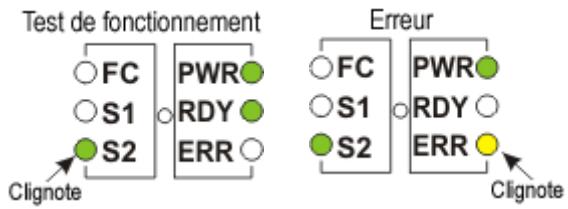

Figure 15 Test des modèles

Ce test écrit et lit une série de modèles de diagnostic sur chaque mémoire de la SDRAM. Ce test est identifié par le clignotement du DEL S2. Ce test peut prendre plusieurs secondes.

Test des adresses

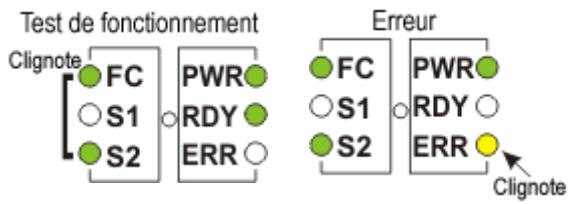

Figure 16 Test des adresses

Ce test écrit et lit les repères d'adresse dans la mémoire pour tester les lignes d'adresse SDRAM erronnées. Ce test est identifié par le clignotement des DEL FC et S2 . POST se replace seul dans la SDRSM et déplace sa pile de la RAM interne du processeur à la SDRAM. Le contrôle est alors transféré au POST secondaire basé sur la SDRAM. IpostMain commence par initiaiser le port de service et les PLD du système. Le DEL ERR s'éteint et le DEL RDY s'allume. Les messages d'erreur suivants peuvent également être affichés par POST :

POST secondeire

Ce stade de POST essaie de repérer et d'executer le chargeur intermédiaire ou mémoire morte d'initialisation. Si l'opérateur appuie sur le bouton d'interruption, le POST entre dans le menu de service. Reportez-vous au Menu de service POST pour de plus amples détails.

Identifier et executer la mémoire morte d'initialisation

Figure 17 Identifier et exécuter

POST examine les emplacements primaires de mémoire morte d'initialisation de la mémoire FLASH afin de déterminer si elle contient une mémoire morte d'initialisation viable. Si la mémoire morte d'initialisation semble valide, POST lui transfère alors le contrôle. Si l'image de la mémoire morte d'initialisation est considérée comme non valide, POST recommence les vérifications de la mémoire morte d'initialisation à l'emplacement de la mémoire morte d'initialisation secondaire. Ce test est identifié par le clignotement du DEL SCSI4.

Démarrage de la mémoire morte d'initialisation

Lorsque POST démarre une image de mémoire morte d'initialisation, il affiche une ligne identique à celle ci-dessous :

Bootrom（\*FFF00100）(2)

Le nombre dans la première parenthèse représenté l'adresse du code de démarriage de la mémoire morte d'initialisation. Le numéro dans la seconde parenthèse sert à indiquer le système d'exploitation pour déterminer son type de démarriage - froid ou chaud. Le code Bootrom va définir le DEL ERR lorsqu'il reconfigure le matériel. S'il est réussi, le code de la mémoire morte de réinitialisation étée int le DEL RDY et circule entre les DEL FC, S1 et S2 pendant qu'il décompte pour réinitialiser automatiquement l'image principale de l'application du système VxWorks.

Figure 18 Demarrage de la mémoire morte d'initialisation

Lorsque le système commence à utiliser l'image du système VxWorks, tous les DEL seront allumés momentarilyanément.

Figure 19 Exploiter VxWorks

Plusieurs DEL clignotent indiquant que les différentes étapes de l'application sont initiaisées. Une fois l'initialisation terminée, le DEL RDY clignote.

Figure 20 Le SNC est initiaisé et prét

Menu de service POST

Le menu de service POST est activé en appuyant sur

. Une fois les tets de mémoire effectués, POST affiche :

= = POST Version nnn ==
= = POST MENU ==
A - Cold boot from [A]alternate bootrom
B - Cold [B]oot from primary bootrom
R - [R]ceive new boot image from serial port
V - full [V]ersion information

A - Cold boot from [A]lternate bootrom

Cette option oblige POST à transférer le contrôle à l'image de mémoire morte d'initialisation alternée à l'adresse 0xFFE00100 et à la considérer comme une initialisation à froid.

REMARQUE

Initialisation depuis option B, Cold [B]oot from primary bootrom sauf instructions contraires du personnel de service d'initialiser depuis la mémoire morte d'initialisation alternée.

B - Cold [B]oot from primary bootrom

Cette option oblige POST à transférer le contrôle à l'image de mémoire morte d'initialisation primaire ou par défaut à l'adresse 0xFFF00100 et à la considérer comme une initialisation à froid. Àpres avoir charge une nouvelle image de mémoire morte d'initialisation, Sélectionnez cette option pour initiaiser le SNC.

R - [R]receive new boot image from serial port

Ce qui fait démarrer le moteur de transfert ZMODEM qui transfère un seul fjichier d'image de mémoire morte d'initialisation binaire au POST à l'aide du port de service. Il ne receiveva aucune autreASFichiers d'images binaires. Si le transfert est réussi, alors POST programme l'imag dans le disposifit de mémoire FLASH. Tout en attendant le fjichier, POST affiche :

\*\*B000000023be50

L 'opérateur peut alors transférer le fjichier de mémoire morte d'initialisation au POST en utilisant le protocole ZMODEM. Consultez la documentation concernant l'émulateur de terminal pour de plus amples détails. Une fois le fjichier transféré, POST affiche :

File transfer and update PASSED

ZMODEM Messages:

Writing to flash:MMMMMMM-NNNNN

MMMMMMMM est l'adresse écrite dans la mémoire FLASH et NNNN est la longueur de l'image. A ce stade, choisissez option B, Cold [B]oot from primary bootrom.

En cas d'erreurs, POST affiche les messages appropriés avec la ligne :

File transfer and update Failed

V- full [V]ersion information

Cette commande oblige POST à afficher son nombre de version, la date de fabrication, la machine avec laquelle il a été fabriqué et le nom de l'utilisateur qui l'a fabriquée. L'affichage ressemble à ceci :

POST version 0402.02 Built Apr 4 2001, 15:24:06 on TANGLEFOOT by jimu

Affichage des erreurs

POST fait clignoter le DEL ERR avec les DEL associés à tout test échoué. Consultez les assignations DEL dans la série POST normale. Les messages d'erreur peuvent également être affichés sur le port de service.

Référence du message de démarrage

Après que le SNC 4000 a terminé le test automatique de mise sous tension, ilessaie de trouver, de charger et d'utiliser le chargement initial du programme du code interne homologué (LIC) en temps réel.

Bootrom Messages

Voir le code en exemple ci-dessous.

Press any key to stop auto-boot... 0
auto-booting...
boot device : ibmEmac
unit number : 0
processor number : 0
file name : //ffs/vxWorks.st
inet on ethernet (e) : 192.168.1.183
flags (f) : 0x8
target name (tn) : SN600030
startup script (s) : //ffs/sna.rc
Attaching to TFFS... done.
Loading /ffs/vxWorks.st...2697865
Done
Starting at 0x10000...

LIC Messages d'initialisation

Après que le BootLoader ait trouve et charge le LIC, le BootLoader lui transfère alors le contrôle et démarre les opération du SNC 4000. Voir le code en exemple ci-dessous.

Host Name: bootHost
User: buckhorn
Attached TCP/IP interface to ibmEmac unit 0
Attaching network interface lo0... done.
NFS client support not included.
Adding 8123 symbols for standalone.
SDRAM DIMM: 128 Meg - 1 banks detected
Enabling MMU Data Translation

Firmware-4
Version 0401.5 Built Feb 1 2001, 17:23:51 on redsky for Buckhorn - IBM
PowerPC 405GP Rev. D
Product Type - ADIC FCR2
Copyright ADIC, 1994-2001
VxWorks 5.4 WIND version 2.5BSP 1.2/4a
Copyright Wind River Systems, Inc., 1984-2000
Memory Size: 0x2000000
/nvfs/ - disk check in progress ...
/nvfs/ - Volume is OK total # of clusters: 1,008 # of free clusters: 935 # of bad clusters: 0 total free space: 478,720 max contiguous free space: 478,720 bytes # of files: 5 # of folders: 10 total bytes in files: 29,785 # of lost chains: 0 total bytes in lost chains: 0
Executing startup script /ffs/sna.rc ...
!! /bin/csh -f
CNFinit
value = 0 = 0x0 csSrvcInit
SN600030
Clock set from RTC
value = 0 = 0x0 amemInit
SDRAM DIMM: 128 Meg - 1 banks detected
value = 0 = 0x0 appInit

Messages finaux de démarrage

Lors de la phase finale du processus de démarrage, l'information concernant la version du microprogramme, le nom du SNC 4000, les fonctions optionnelles activées ou désactivées et les canaux SCSI et l'adresse IP s'affichent. Dans l'exemple ci-dessous, après l'invite de commande du SNC 4000, un message s'affiche en résultat d'une réponse émanant d'un hôte qui utilise le service d'enregistrement d'hôte pour le contrôle d'accès du Scalar Firewall Manager.

SFM Disabled, License is Invalid
Data Mover Enabled, License is Valid
SAN Management Disabled, License is Invalid
VPM Disabled, License is Invalid
USCSI 2 - LVD Term Enabled
USCSI 1 - LVD Term Enabled
SNC4000
value = 28051936 = 0x1ac09e0
Done executing startup script /ffs/sna.rc

Garantie et EULA (contrat de licence d'utilisation)

Garantie restreinte sur les produits ADIC

1 Sous réserve des restrictions formulées ci-dessous, ADIC garantit à l'acheteur ce qui suit :

a. Pendant une période de trois ans à compter de la date de livraison à l'acheteur, toutes les pieces d'équipment fabriquées par ADIC (ci-après appelées les Produits), à l'exception des lecteurs et supports fabriqués par des fierces parties, lesquels sont couverts au paragraph (c) ci-dessous, fonctionneront en substance selon les specifications définies dans les documents fournis par ADIC à propos de ces produits ;

toutes les réparations effectuees sur les produits par ADIC sont garanties contre tout défaut de fabrication et de main-d'oeuvre jusqu'à la fin de la période de garantie initiale ou pour une durée de trois mois à compter de la date d'une telle réparation, selon la plus longue période et

en ce qui a trait aux lecteurs, aux bandes et aux logiciels fabriqués par une pierce partie et fournis par ADIC, l'acheteur est le bénéficiaire des garanties de fabricant, s'il y a lieu, SOUS RÉSERVE DES GARANTIES FORMULÉES À CET ÉGARD. Des copies de telles garanties de fabricant seront mises à la disposition de l'acheteur sur demande. ADIC DÉCLINE ET EXCLUT TOUTE GARANTIE CONCERNANT CES PRODUITS.

2 Les garanties qui precedent sont nulles et non avenues si les produits ne sont pas installés, entretenus ou maintainus selon les directives imprimées d'ADIC ou encore, s'ils ont ete endommagés ou modifiés après la livraison. L'acheteur assume la responsabilité du choix des produits en fonction des applications pour lesquelles il les acquiert.
3 Dans l'eventualité où une défectuosity est décelée et signalée par écrit à ADIC pendant la période de garantie, ADIC effectuera, à sa seule discrétion et à sa seule responsabilité, ceci constituent le RECOURS EXCLUSIVE DE L'ACHETEUR vis-à-vis de l'inobservation de garantie, la réparation ou le remplacement du produit non conforme, ou encore, acceptera le retour du produit non conforme et rembourse à l'acheteur le prix payé à ADIC pour le dit produit. ADIC traitera la demande d'autorisation de retour de matériel de l'acheteur dans les 72 heures suivant la réception de l'avis de l'acheteur. Tous les travaux de réparation et toutes les inspections doivent être exécutés à l'installation d'ADIC désignée par ADIC. L'envoi chez ADIC et tous les risques de perte ou de dommage pendant le transport seront facturés directement ou indirectement à l'acheteur.
4 ADIC indemnise l'acheteur contre tout dommage et le rembourse si les produits, dans la forme et aux conditions livrées par ADIC à l'acheteur, viole tout brevet valable aux États Unis ou tous droits de propriété intellectuelle d'un tiers, à la condition que le client communique une telle demande par écrit à ADIC dans les dix jours suivant la prise de reconnaissance, que le client donne à ADIC le contrôle total

de la défense et du règlement des réclamations et qu'il collaboire entièrement avec ADIC à cet effet. En présence d'une telle réclamation ou s'il apparait à ADIC qu'une telle réclamation pourrait être adressée, ADIC pourra replacer ou modifier les produits concernés de façon qu'ils ne constituent plus une telle violation, ou rendre au client, après le retard des produits concernés, le montant précédemment payé moins 20% pour chaque année depuis la date de livraison au client. L'acheteur cessera d'utiliser toute partie des produits replacés, modifiés ou remboursés ou pour lesquels un tel remboursement a été offert. L'obligation d'ADIC ci-dessous ne s'applique à aucune réclamation basée sur des specifications ou des demandes de l'acheteur ou de ses clients, sur l'emploi des produits ADIC dans un processus non reconnu par ADIC ou en relation à des produits non fournis par ADIC. L'acheteur indemnisera ADIC quant à toute réclamation de ce genre. LES CONDITIONS CI-DESSUS CONSTITUENT L'INTÉGRALITE DE LA RESPONSABILITÉ D'ADIC ET LE SEUL RECOURS DE L'ACHETEUR, POUR TOUTE VIOLATION DE TOUT DROITS INTELLECTUELS.

5 ADIC NE GARANTIT PAS QUE SES PRODUITS RESPECTENT TOUTES LES EXIGENCES DE L'UTILISATEUR FINAL NI QUE LES PRODUITS FONCTIONNERONT SANS INTERRUPTIONS ET SANS ERREURS. LES GARANTIES ENONCÉES CI-DESSUS SONT LES SEULES GARANTIES OFFERTES PAR ADIC. ADIC REFUSE ET EXCLUT EXPRESSEMENT TOUT AUTRE RECOURS, QU'IL SOIT EXPlicitE, IMPLICITE, ORAL OU ÉCRIT, RELEVANT DE LA LÉGISLATION OU AUTRE, Y COMPRIS LES RECOURS LIÉS À UN USAGE PARTICULIER, À LA VALEUR COMMERCIALE, AUX MODALITÉS D'EXÉCUTION OU AUX PRATIQUES COMMERCIALES.
6 L'ACHETEUR RECONNAIT QU'ADIC N'OFFRE AUCUNE GARANTIE EXPLICITE OU IMPLICITE, NI AUCUNE REPRESENTATION VIS-À-VIS DE L'ACHETEUR EN CE QUI A TRAIT À LA VALEUR DE CETTE ENTENTE; L'ACHETEUR NE SE FONDE SUR AUCUNE GARANTIE NI AUCUNE REPRESENTATION DE CE GENRE.

Contrat de licence d'utilisation d'ADIC

Ce contrat définit les modalités de licence entre Advanced Digital Information Corporation (ADIC) et le préneur de licence en ce qui a trait à l'utilisation du logiciel d'ADIC et de la documentation associée. Tout logiciel et tout document associé fourni au préneur de licence par ADIC sont assujettis aux modalités de ce contrat. En ouvrant l'emballage d'accompagnement et(ou) en utilisant les produits, le préneur de licence accepte de se conformer aux modalités de ce contrat.

Permis d'utilisation de logiciel

Permis. En considération du paiement des droits de permis par le preneur de licence et des modalités de ce contrat, ADIC accorde au preneur de licence le droit individuel, non exclusif et non transférable d'utilisation du logiciel (le logiciel étant la version courante des produits logiciels accomplant ce contrat de licence en code objet seulement). Une licence séparée est requise pour bénéficiair du droit d'utilisation de chaque programme logiciel chargé sur chacun des ordinateurs du preneur de licence. Le logiciel sera initialement installé sur l'ordinateur désigné par le preneur de licence. Le preneur de licence peut, par la suite, transférer le logiciel sur un autre ordinateur de la même architecture machine, à la condition que le logiciel soit installé sur un (1) seul ordinateur désigné à la fois.

Utilisation. Le preneur de licence est autorisé à utiliser le logiciel sur un ordinateur seulement (ordonateur désigné) ou sur un équipement de réserve dans l'éventualité où l'ordinateur désigné est inactif et ce, jusqu'à ce que l'ordinateur désigné soit remis en fonction. Ce droit d'utilisation se limite spécifique au preneur de licence pour le traitement de données normal et habituel, et exclut spécifique l'utilisation en temps partagé ou la location du logiciel par le preneur de licence, ainsi que l'utilisation du logiciel pour le développement ou la commercialisation d'un produit concurrentiel ou compatible. Ce contrat de licence n'accordeaucun droit d'utilisation,d'impression,de copie ou d'affichageen tout ou en partie du logiciel et de la documentation associée, sauf dans les limites permises expressément par ce contrat.

Copie. Le preneur de licence peut faire une (1) copie de ce logiciel en format non imprimable et lisible par machine aux fins d'archivage ou de sauvegarde uniquement. Afin de protégger le secret commercial et les droits d'auteur d'ADIC vis-à-vis de ce logiciel, le preneur de licence convient de copier et d'intégrer l'avis sur le secret commercial et les droits d'auteur d'ADIC sur toute copie ou copie partielle, et de conserver des doussiers appropriés sur l'emplacement de toute copie de ce type.

Droits gouvernementaux des É.-U.. Dans l'eventualité où le gouvernement des États-Unis est le preneur de licence, celui-ci comprend et convient que le logiciel et la documentation d'ADIC constituent des "articles commerciaux" en vertu de 48 CFR 2.101 et peuvent être utilisés sous licence par les utilisateurs finals du gouvernementaux des É.-U. en vertu de 48 CFR 12.212.

Propriété et protection du logiciel

Titre du logiciel. Le logiciel et toutes les copies du logiciel sont la propriété d'ADIC et ADIC en conserve le titre de propriété. ADIC conserve tous les droits applicables aux brevets, aux droits d'auteur, aux marques de commerce et aux secrets commerciaux, et tous les autres droits de propriété associés au logiciel et à toute modification logicielle exécutée à la demande du preneur de licence.

Restrictions. Le preneur de licence ne peut lui-même, ni autoriser d'autres personnes à : (i) vendre, cédér en sous-licence, transférer, publier, divulguer, afficher, fournir un accès réseau ou autre de manière à rendre le logiciel ou une copie du logiciel accessibles à d'autres personnes ; (ii) supprimer, rendre illisible ou ALTERER de chaque manière que ce soit les avis de droits d'auteur, de secret commercial, de marque de commerce, de brevet ou de tout autre droit de propriété fixé ou affché sur le logiciel ou la documentation associée; (iii) modifier, fusionner avec d'autres programmes ou traduire quelque partie du logiciel en un autre assemblage ou dans un autre langue; et (v) désassembler, décompiler ou tenter de créé un code source équivalent à celui du logiciel.

Protection. Le préneur de licence convient de sécuriser et de protégé le logiciel, la documentation et leurs copies de manière à protégé les droits d'ADIC tels qu'énoncés dans les Presents et de prendre les mesures nécessaires pour respecter ses obligations contractuelles en informant ou enPNANT les ententes requises avec ses employés, agents, sous-traitants et toute autre personne bénéficiant d'un accès autorisé au logiciel. Tous les programmes et copies développés par ou pour le préneur de licence et constituent une violation de ce contrat, y compris les traductions, compilations, copies partielles et mises à jour, sont la propriété d'ADIC.

Responsabilité. Le preneur de licence assume l'entière responsabilité de l'utilisation des produits et de toute information entrée, utilisée ou sauvégardée à l'aide des produits, y compris la responsabilité à l'égard des données modifiées, supprimées ou divulguées, ainsi que de l'exactitude et de l'intégrité des données. ADIC n'assume aucune responsabilité à l'égard de la néligence ou de la protection non ajustate des données du preneur de licence.

Garantie et maintenance

Garantie. ADIC garantit que, pendant une période de 90 jours à compter de la date d'installation, le logiciel fonctionnera conformément aux specifications courantes publiées par ADIC et ne présente aune défectuosité susceptible d'affector substantiellement son fonctionnement. ADIC ne garantit pas que le logiciel répondra aux exigences du preneur de licence ni que le logiciel fonctionnera sans interruption et sans erreurs. Le preneur de licence doit avoir ADIC par écrit de toute réclamation ou défectuosité du logiciel dans les quatre-vingt-dix jours suivant l'installation du logiciel. Si ADIC détermine que le logiciel est défectueux, la seule obligation d'ADICbine, à sa discretion, à corriger toute défectuosité du logiciel ou à autoriser le return du logiciel. Si le logiciel est returné à la suite d'une réclamation soumise pendant la période de garantie, le coût du logiciel est rembourse au preneur de licence. Cette garantie s'annule si le prenure du licence ou toute pierce partie apporte quelque modification que ce soit au logiciel. ADIC n'assume aucune responsabilité vis-à-vis des corrections requises en raison de problèmes ou de défectuosités attribuables à une erreur ou une modification du système du preneur de licence.

Compatibilité. ADIC ne garantit pas que le logiciel est compatible avec les versions courantes de tous les systèmes d'exploitation ni que le logiciel peut être rendu compatible avec les nouvelles versions des systèmes d'exploitation à l'intérieur d'un début spécifique ou non. ADIC avisera sur demande le preneur de licence du nombre de système d'exploitation avec lequel le logiciel est supposé est compatible.

Limitation de responsabilité de la garantie. À L'EXCEPTION DE LA GARANTIE LIMITÉE EXPRESSE ÉNONCÉE CI-DESSUS, ADIC N'OFFRE AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, POUR LE LOGICIEL, Y COMPRIS LES GARANTS SUR LA QUALITÉ MARCHANDE ET L'ADAPTATION À UN USAGE PARTICULIER.

Durée et annulation. Ce contrat de licence débute à la date de prise d'effet et se poursuit à perpetuité à la condition que le preneur de licence se conforme à toutes les modalités du contrat. Si le preneur de licence commet une violation de contrat, ADIC peut, après avoir accordé au preneur de licence un-delai raisonnable pour réparer au manquement,mettre fin à ce contrat en faisant parvenir un avis écrit au preneur de licence. Dans les 30 jours suivant l'annulation de ce contrat, le preneur de licence doit certifier par écrit à ADIC qu'il a cessé d'utiliser l'ensemble des éléments logiciels et returner à ADIC les originaux et toutes les copies tous formats du logiciel et de la documentation qu'il détient.

LIMITATION DE LA RESPONSABILITÉ. LE PRENEUR DE LICENCE ASSUME L'ENTIÈRE RESPONSABILITÉ DE LA PROTECTION ET DE LA SAUVEGARDE DE L'INTÉGRAlitÉ DE SES DONNÉES TRAITÉES À L'AIDE DU LOGICIEL. ADIC NE POT EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE TOUT DOMMAGE SPECIAL, INDIRECT, ACCESSIOIRE, CONSECUTIF OU AUTRE POUVANT ÉTRE ASSOCIÉ À LA PRIVATION DE JOUISSANCE, À LA PERTE DE DONNÉES OU DE PROFITS, AUX TEMPS DE REPRISE, À DES ERREURS D'ENTRÉE OU À DES RETARDS DE TRAVAIL, DE même QUE TOUT AUTRE DOMMAGE DÉCOULANT DE OU ASSOCIÉ À CETTE LICENCE, AU FONCTIONNEMENT OU AU NON-FONCTIONNEMENT DU LOGICIEL, QU'IL RELÉVE D'UNE ACTION, D'UNE OBLIGATION CONTRACTUELLE OU D'UN TORT, Y COMPRIS LA NÉLGENCE, ET CE, MÊME SI ADIC SAVAIT, AURAIT DU SAVOIR OU A ETÉ AVISEE DE LA POSSIBILITÉ DE TELS DOMMAGES. EN VERTU DU PRÉSENT CONTRAT, LA RESPONSABILITÉ D'ADIC À L'EGARD DES DOMMAGES NE PEUT EN AUCUN CAS EXCÉDER LA VALEUR DES FRAIS PAYÉS PAR LE PRENEUR DE LICENCE CONFORMÉMENT AU PRÉSENT CONTRAT.

Généralités

Incessibilité et non-modifiabilité. Ce contrat de licence est incessible. Le logiciel et la documentation ne peuvent être sous-cédés avec droit de licence, cédés ou transférés à aucune pierce partie sans le consentement écrit préalable d'ADIC. Toute tentative contraire à cette modalité est nulle et non avenue. Ce contrat de licence ne peut être modifié qu'avac le consentement écrit et signé par les deux parties.

Loi applicable et lieu de jurisdiction. Ce contrat de licence est regi par les lois de l'Etat de Washington. Toute instance entre les parties, y compris toute demande de redressement par voie d'injection, doit etre traitée par un tribunal competent de King County, Washington, E.-U., et les deux parties convennent de se soumettre à la souverinete personelle d'un tel tribunal. Tout modalite de ce contrat de licence reconnee nulle en vertu de tout acte ou de toute loi applicable devient non avenue.

Intégrité. Le preneur de licence reconnaît qu'il a lu ce contrat de licence, qu'il en comprend les modalité et convient de s'y conformer. Le preneur de licence convient que ce contrat constitue l'entente intégrale et exclusive entre les parties et a préseance sur toute autre proposition ou entente antérieure, orales ou écrites, ainsi que sur toutes autres communications entre les parties relativement à l'objet de ce contrat de licence. Toute modification des modalités de ce contrat de licence et toute annexe ajoutée à un bon de commande, un avis écrit ou un accord soumis par le preneur de licence n'a aucun effet sur les modalités de ce contrat de licence.

BIOS Basic Input/Output System (Système d'entrée-sortie de base)

DE Differential Ended (Terminaison différentielle)

DRAM Dynamic Random Access Memory (Mémoire dynamique à accès aléatoire)

DTE Data Terminal Equipment (Équipement terminal de traitement de données)

ESD Electrostatic Discharge (Décharge electrolystatique)

EMI Electromagnetic Interference (Interférence électromagnétique)

GUI Graphical User Interface (Interface graphique)

HBA Host Bus Adapter (Adaptateur du bus hôte)

HSM Hierarchical Storage Management (Gestionnaire d'entreposage hiérchique)

HTTP Hypertext Transfer Protocol (Protocole de transfert hypertexe)

I/O Input/Output (Entrée/sortie)

IP Internet Protocol (Protocole Internet)

JMAPI Java Management Application Programming Interface

(Interface de programmation d'application de gestion Java)

JRE Java RunTime Environment (Environnement RunTime Java)

LED Light Emitting Diode (Diode électroluminescente)

LUN Logical Unit Number (Numéro d'unité logique)

LVD Low Voltage Differential (Differentiali basse tension)

LW Long Wavelength (Grande longueur d'onde)

MAP Maintenance Action Plan (Plan d'action de maintenance)

MIB Management Information Base (Base d'information de gestion)

MTBF Mean Time Between Failures (Durée moyenne entre chaque panne)

POST Power-On Self test (Test de mise sous tension)

PPP Point-to-Point Protocol (Protocole point à point)

RFI Radio Frequency Interference (Interférènce de fréquence radio)

RID Replacement Identification (Identification de remplacement)

Remote Method Invocation (Appel RMI)

RPC	Remote Procedure Call (Appel de procédure à distance)
RTOS	Real Time Operating System (Système d'exploitation en temps réel)
SCSI	Small Computer System Interface (Interface SCSI)
SDRAM	Synchronous Dynamic Random Access Memory (Mémoire SDRAM)
SE	Single-Ended (A terminaison unique)
SFM	Scalar Firewall Manager (Gestionnaire de pare-feu Scalar)
SNMP	Simple Network Management Protocol (Protocole de gestion de réseau simple)
TCP	Transmission Control Protocol (Protocole de contrôle de transmission)
VDC	Volts Direct Current (Courant continu en volt)

Index

-A-

Aide 3

Alimentation
Consummation 10
MAP .60

AMC. Voir Console de gestion ADIC
AMP 70
Avis réglementaires 3

- C -

Canal optique 6,7,56-59
Canal SCSI .50-56
Chaines collectives du SNMP .126
Commandes Diagnostic .147
Configuration .6
Console de gestion ADIC .69

-D-

Date 17
documentation
documents annexés 2
explication des symboles et des remarques 2
organisation 1

-E-

Electrostatic Discharge (Décharge électrostatique) 29
Ethernet
commandes .70
Configuration du réseau .32
MAP .61

-G-

Garantie 163
GBIC. Voir SFP.

ID boucle 92

- L -

Lancer plan d'action de maintenance 46
LUN attribué 48
LUN de commande et de contrôle 50, 119

-M-

manuels en annexe 1 2
MAP 37-68
MAP d'accès aux périhériques 49
MAP de température 59
mémoire morte d'initialisation 74, 125, 155
Microprogramme commande showVersions 125 mise à jour .20
Mode normal 77
Modes d'initialisation 147, 149

-P-

Plans d'action de maintenance. Voir MAP
Port de service
commandes 69-136
connexion à 25-28
MAP 66
POST (Test automatique de mise sous tension) 155-160

-R-

réglages 67
Remplacement 29-36
Résolution des problèmes 37-44
Retrait 29-36

-S-

Scalar Firewall Manager
à propos de 21
MAP réglages 67
zone de canal 24
SCSI 6, 7
Signaux DEL 8

Service d'enregistrement de l'hôte

a propos de 22
installation 22

SFM. Voir Scalar Firewall Manager

SFP 6

commandefcGbicShow 89
Interface FC 6
MAP 57
Retrait 29

SNC, MAP du .59

-T-

Tableau de reférence des actions 45
Taille de la trame 72
Telnet 34
Test automatique de mise sous tension. Voir POST

Touche de permis d'utilisation 74, 101

-W-

WWN 145
