Type d'appareil	Poêle à bois
Puissance nominale	Non précisé
Rendement	Non précisé
Capacité du foyer	Non précisé
Dimensions (L x P x H)	Non précisé
Poids	Non précisé
Matériau principal	Fonte et acier
Type de porte	Vitre en verre céramique
Type de combustion	Combustion lente
Sortie de fumée	Arrière ou dessus
Type de chargement	Chargement frontal
Normes de sécurité	Non précisé
Utilisation	Intérieur
Accessoires inclus	Non précisé
Garantie	Non précisé
Couleur	Gris foncé et clair

FOIRE AUX QUESTIONS - H54T HANDOL

Comment installer le HANDOL H54T ?

Pour installer le HANDOL H54T, commencez par lire le manuel d'utilisation fourni. Assurez-vous que tous les composants sont présents. Suivez les étapes d'installation en vous référant aux illustrations pour un montage correct.

Le HANDOL H54T ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment régler les paramètres du HANDOL H54T ?

Pour régler les paramètres, accédez au menu des réglages à l'aide des boutons de l'appareil. Vous pouvez ajuster les paramètres en suivant les instructions du manuel d'utilisation.

Que faire si le HANDOL H54T produit un bruit excessif ?

Un bruit excessif peut être dû à un mauvais positionnement ou à des pièces mal fixées. Assurez-vous que l'appareil est sur une surface plane et que toutes les vis sont bien serrées. Si le bruit persiste, contactez le service client.

Comment nettoyer le HANDOL H54T ?

Pour nettoyer le HANDOL H54T, débranchez l'appareil et utilisez un chiffon doux légèrement humide pour essuyer la surface. Évitez d'utiliser des produits chimiques abrasifs.

Où puis-je trouver des pièces de rechange pour le HANDOL H54T ?

Les pièces de rechange pour le HANDOL H54T peuvent être commandées auprès du service client de HANDOL ou via des revendeurs agréés. Consultez le site officiel pour plus d'informations.

Quelle est la garantie du HANDOL H54T ?

Le HANDOL H54T est généralement couvert par une garantie de 2 ans. Veuillez consulter le certificat de garantie inclus dans l'emballage pour plus de détails.

MODE D'EMPLOI H54T HANDOL

Le poèle a été testé et agréé
selon les normes sévères du label
P découvert par l'institut national
suédois d'essay et de recherche,
le SPI, et selon les normes
d'agréement CE. Numéro de
certification du label
P: 22 03 16.

Garantie du fabricant

Le produit a eté fabriqué conformément aux documents en vigueur pour le type de certification requise et a fait l'objet de tous les contrôleles de fabrication requis.

Exigences relatives à la gaine

La cheminée sera dimensionnée pour une température minimum de 350^ et donc pour un raccordement direct par le haut ou par l'arrière du poële.

Handöl 50 est le premier poèle en fonte marqué du Cygne nordique

Principal fabricant de poêles en Suède, NIBE Brasvärme né menage pas d'efforts en vue d'écolabéliser sa production. Nous souhaitons être des aujourd'hui une entreprise du futuro, qui respecte des normes de qualité élevées en termes d'environnement également.

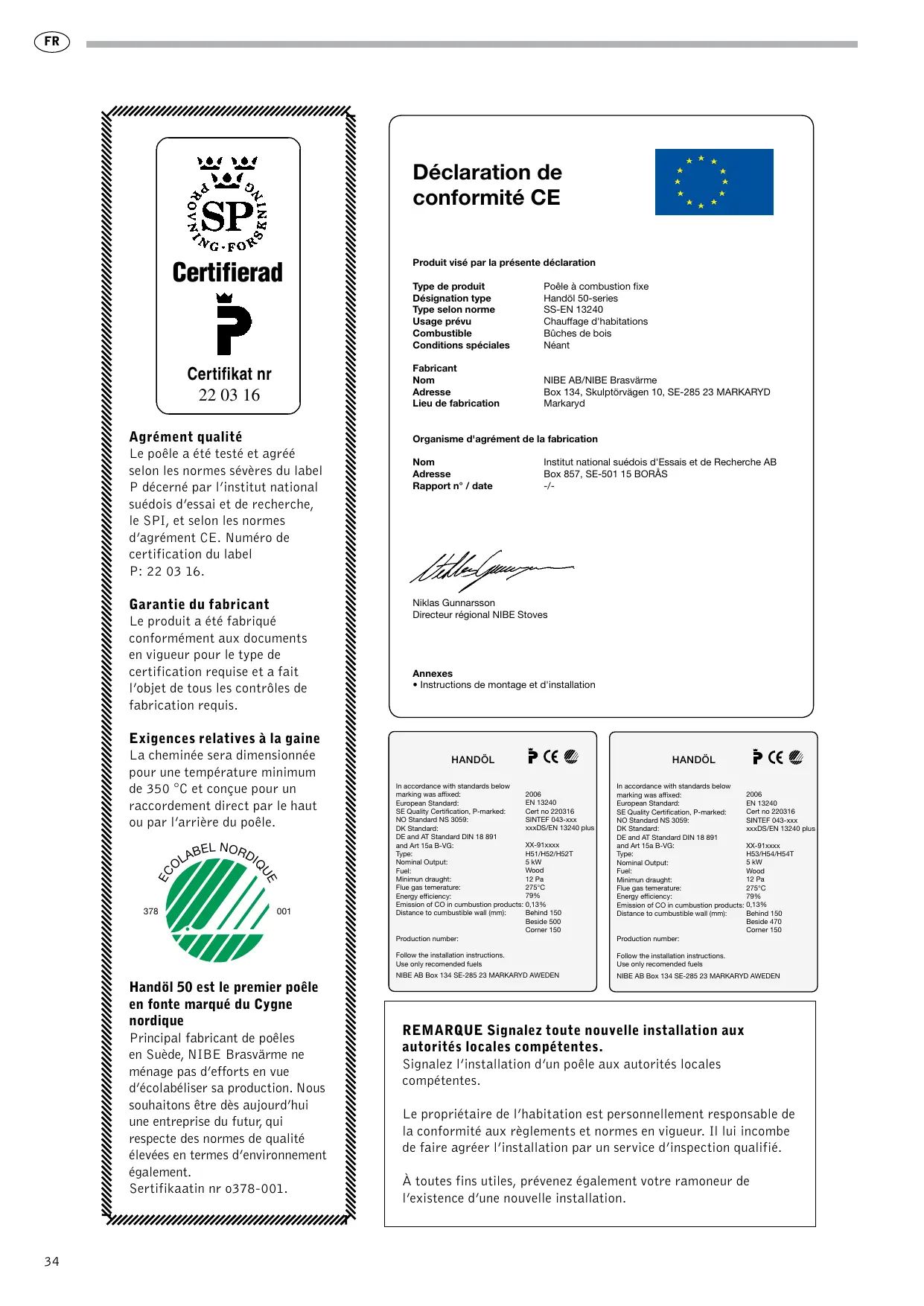

Déclaration de conformité CE

Produit visé par la presente déclaration

Type de produit

Désignation type

Type selon norme

Usage prévu

Combustible

Conditions spéciales

Poèle à combustion fixe

Handol 50-series

SS-EN 13240

Chauffage d'habitations

Buches de bois

Néant

Fabricant

Nom

Adresse

Lieudefabrication

Organisme d'agréement de la fabrication

Nom

Adresse

Rapport ^ /date

Institut national suédois d'Essais et de Recherche AB

Box 857, SE-501 15 BORAS

--

Niklas Gunnarsson

Directeur régional NIBE Stoves

Annexes

• Instructions de montage et d'installation

HANDÖL

REMARQUE Signalez toute nouvelle installation aux autorités locales compétentes.

Signalez l'installation d'un poèle aux autorités locales compétentes.

Le propriétaire de l'habitation est personnellement responsable de la conformité aux règlements et normes en vigueur. Il lui incombe de faire/agréer l'installation par un service d'inspection qualifié.

À toutes fins utiles, prévenez également votre ramoneur de l'existence d'une nouvelle installation.

CHER PROPRIÉTAIRE DE POÉLE HANDÖL,

Bienvenue dans la famille Handol! Nous espérons que vous poèle vous donnera entière satisfaction. Notre choix temoigné d'un grand souci de la qualité et de l'esthétique. Notre nouveau poèle Handol est doté d'un design intemporel qui sera appréciépendant toute sa longue durée de vie.

Le poèle à bois est un mode de chauffage à la fois efficace et respectueux de l'environnement.

Avant de proceder à son installation, veuilles lire attentivement les instructions fournies. Veuilles également lire préalablement le document relatif à la première flambée et à l'utilisation du poèle.

AVERTISSEMENT! Le poèle devient très chaud lorsqu'il fonctionne

Lorsque le feu brûle, certaines surfaces du poële deviennent très chaudes et peuvent provoquer des brûlures. Une importante quantité de chaleur rayonne par la vitre du poële. Éloigner les matériaux inflammables à une distance de sécurité suffisante. L'allumage de bûches peut dégager de la fumée épaissé, avec risque d'inflammation rapide de gaz susceptible d'être à l'origine de blessures et de dégât saturesliers.

SOMMAIRE

Généralités 36

Distances d'installation par rapport

aux murs et au plafond 37

D'emontage des éléments libres 39

Arrivée d'air 41

Réglage et raccordement H51 42

Réglage et raccordement H52/H52T 43

Réglage et raccordement H53 45

Réglage et raccordement H54/H54T 46

Raccordement à la cheminée 48

Généralités

Ce manuel contient des instructions sur l'assemblage et l'installation de la série Handöl 50.

Pour garantir le

fonctionnement et la sécurité du poèle, il est recommandé de le faire installer par un professionnel.

Des instructions d'allumage et d'utilisation sont également fournies avec le poèle. Lisez-les attentivement et conservez-les pour les consulter ultérieurement.

Le poèle est de type agréé et doit être raccordé à une cheminée dimensionnée pour une température minimale de 350^ dont le diamètre externe est de 150mm . L'air de combustion doit provenir de l'extérieur.

éristiques techniques

Puissance 3-7 kW

Puisssance nominale 5 kW

Rendement 79%

Modèles 51 52 52T 53 54 54T

Poids (kg) 128 135 172 143 149 190

Largeur (mm) 495 495 495 550 550 550

Profondeur (mm) 420 420 420 455 455 455

Hauteur (mm) 825 825 875 825 825 875

Diametre externe du raccord: 150mm

Type agreé selon:

la norme européenne NE-13240

(S) le label P décérné par l'institut suédois de qualité et

d'environnement, n° certification 22 03 16

(N) la(norme norvégienne NS 3059, n°SINTEF 110-0257

(DE/A) DINplus, Art. 15a B-VG RRF-40 07 1261

Structure portante

Assurez-vous que les poutres en bois peuvent supporter le poids du poèle et de la cheminée. Le poèle et la cheminée s'installent en général sans problème dans une habitation unifamiliale lorsque leur poids ne dépasse pas 400 kg.

Plaque de sol

Protégé le sol contre les projections de braises en posant une plaque sous le poèle. Lorsque le sol sous le poèle est inflammable, le protégé à l'aide d'un matériel ininflammate dépassant au minimum de 300 mm à l'avant et 100 mm de chaque côté.

La plaque de sol peut être en pierre naturelle, en béton ou en métal de 0,7 mm d'épaissieur. Une plaque de sol en acier peint est disponible comme accessoire.

Cheminee

Le poèle exige un tirage de minimum -12 Pa dans la cheminée. Le tirage est influencé la longueur de la cheminée ainsi que par sa section et son étanchéité. La longueur minimale recommandaee est de 3,5m , pour une section interieure de 150 à 200 mm². (140-160 mm de diamètre). Vérifier que la cheminée est étanche et qu'il n'y a pas de fuites au niveau des branchements et trappes.

Remarque: une gaine fortement coudee et comportant des sections horizontales réduit fortement le tirage de la cheminée. Ne pas dépasser 1 m de gaine horizontale, pour autant que l'on dispose d'une longueur verticale d'au moins 5 m. Il doit être possible de ramoner la gaine sur toute sa longueur et les trappes à suie doivent être aisément accessibles.

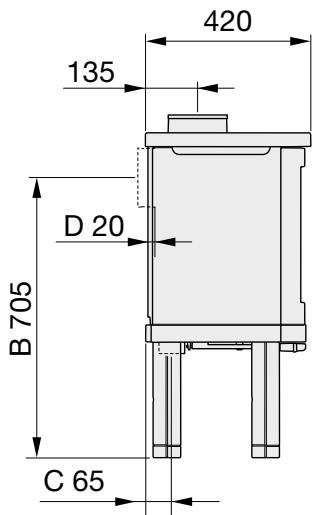

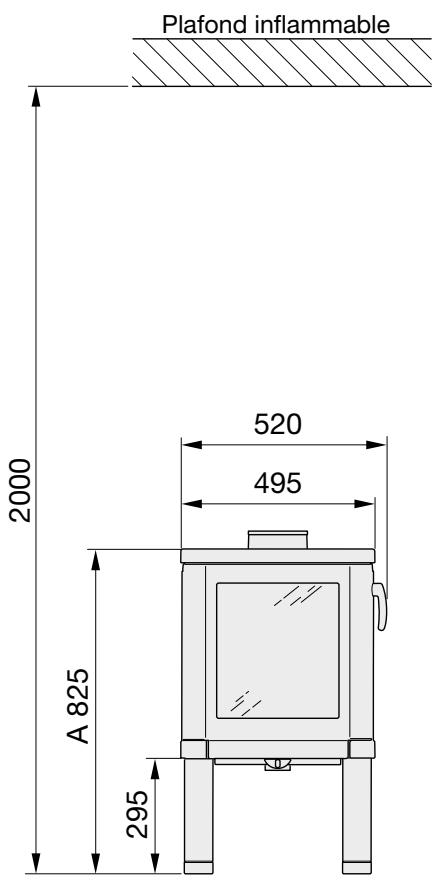

Distances d'installation par rapport aux murs et au plafond

H51, H52 et H52T

Installer le poèle sur une plaque de fond et vérifier que les distances d'installation mentionnées dans les schémas sont respectées. Prévoir une distance minimale de 1 mètre entre l'ouverture du poèle et les éléments inflammables duBATIMENT ou du décor.

Pour un raccordement de la gaine d'évacuation par le haut du poèle, voir les instructions d'installation correspondantes. Respecter les distances de sécurité applicables aux gains en acier par rapport aux éléments combustibles.

A = hauteur du sol au raccord de cheminée, 0150
B = hauteur du sol au centre du conduit arrière d'évacuation, Ø150
C = distance entre l'arrière et le centre de l'ouverture d'arrivee d'air, 064
D = distance entre l'arrière du poèle et l'arrière de l'évacuation, Ø150

Zone admise pour du matériel combustible.

* Pour éviter la décoloration des cloisons antifeu peintes, nous recommendons de respecter la même distance que par rapport aux cloisons inflammables.

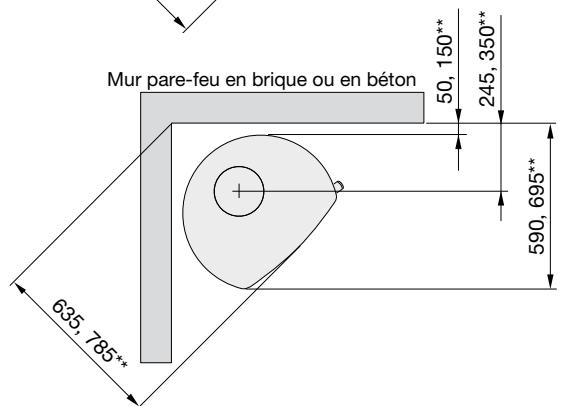

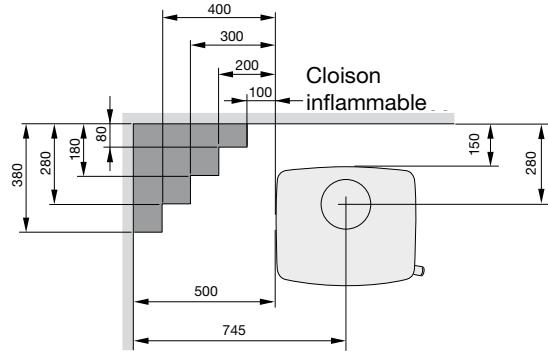

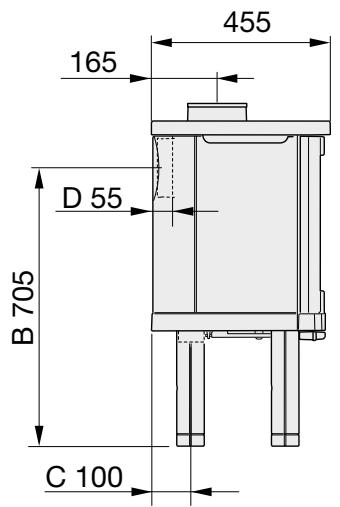

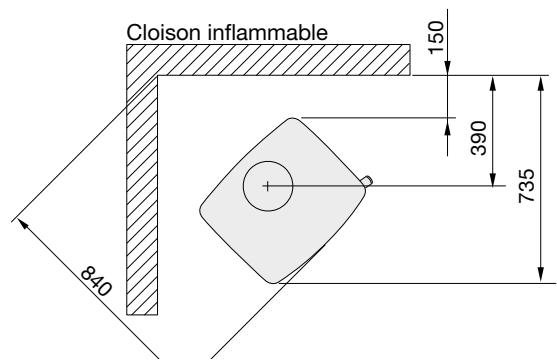

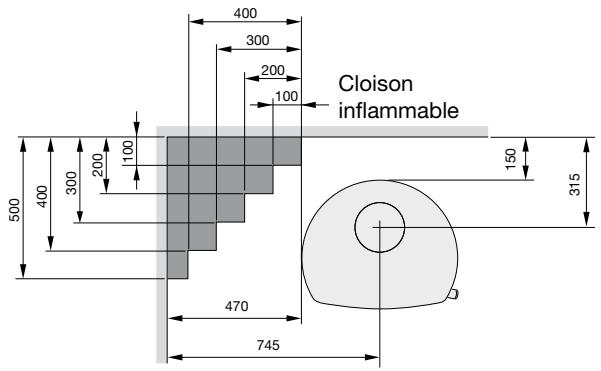

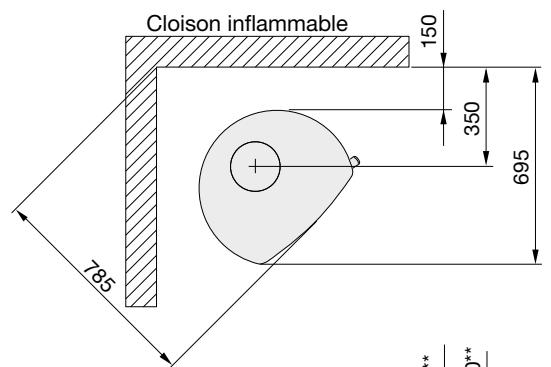

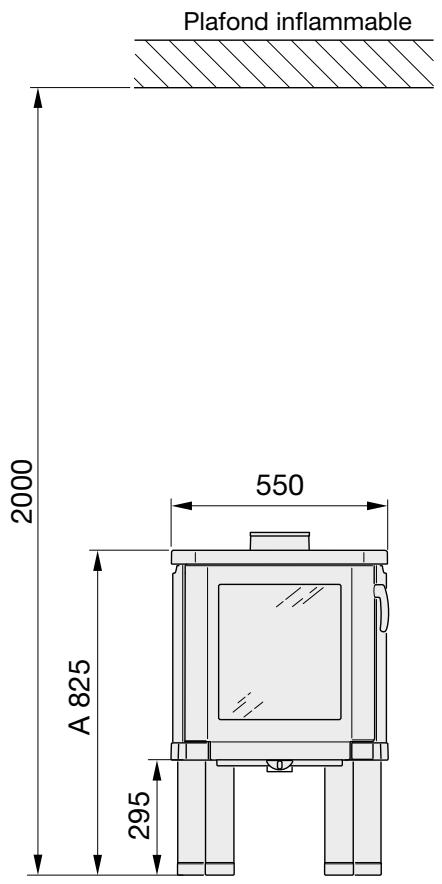

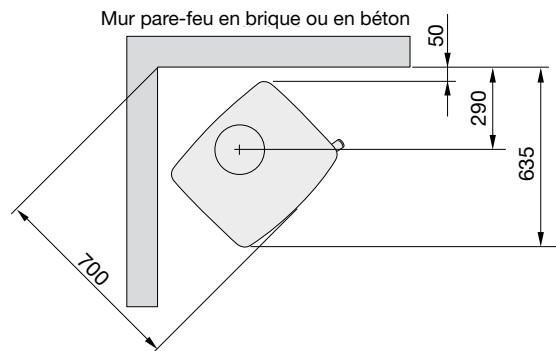

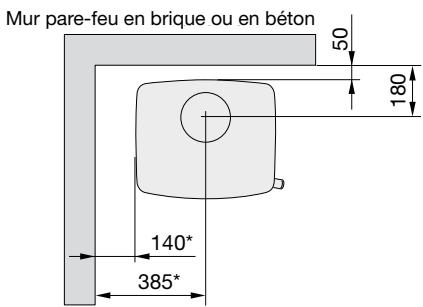

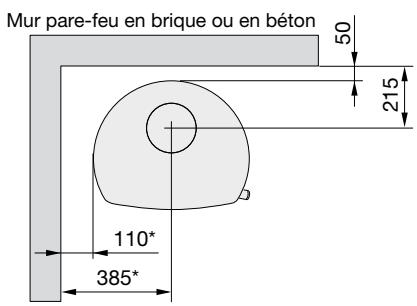

Distances d'installation par rapport aux murs et au plafond

H53, H54 et H54T

Installer le poèle sur une plaque de fond et vérifier que les distances d'installation mentionnées dans les schémas sont respectées. Prévoir une distance minimale de 1 mètre entre l'ouverture du poèle et les éléments inflammbables duBATIMENT ou du décor.

Pour un raccordement de la gaine d'évacuation par le haut du poèle, voir les instructions d'installation correspondantes. Respecter les distances de sécurité applicables aux gains en acier par rapport aux éléments combustibles.

A = hauteur du sol au raccord de cheminée, 0150
B = hauteur du sol au centre du conduit arrêté d'évacuation, 0150
C = distance entre l'arrière et le centre de l'arrivée d'air, 0150
D = distance entre l'arrière du poèle et l'arrière de l'évacuation, 0150

Zone admise pour du matériel combustible.

• Pour éviter la décoloration des cloisons antifeu peintes, nous recommendons de respecter la même distance que par rapport aux cloisons inflammables.
  ** Avec la plaque de sol Handöl 50, la distance minimale d'installation s'applique lorsque l'air de combustion provient de la pièce ou de l'extérieur, par le sol. Lorsque l'air extérieur n'est PAS raccordé par le sol, le poèle peut être installé à 50 mm des cloisons antifeu pour autant qu'une plaque de sol Nibe au motif d'écaillées soit utilisée.

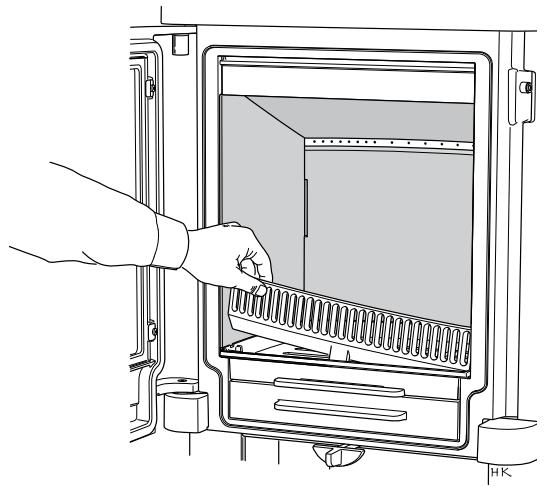

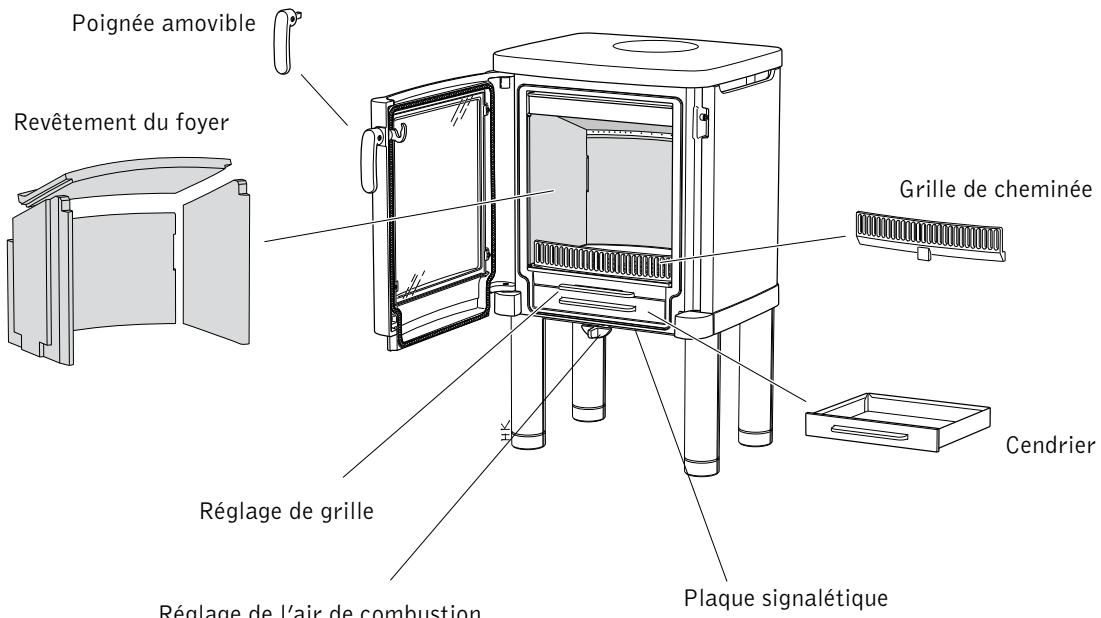

Démontage des éléments libres

Grille de retenue

Soulever la grille de retenue vers le haut pour éliminer le dépôt de cende dans la rainure de guidage de la grille-corbeille. Remetre ensuite la grille de retenue en place.

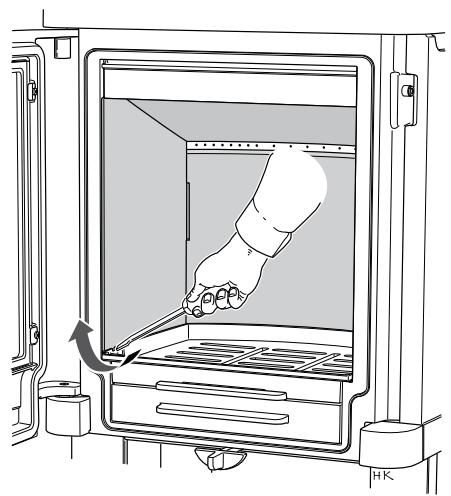

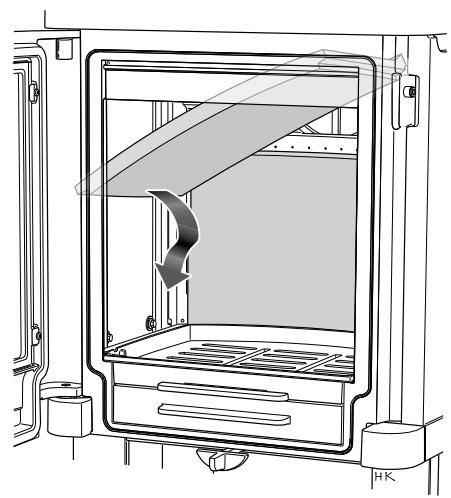

Intérieur du foyer

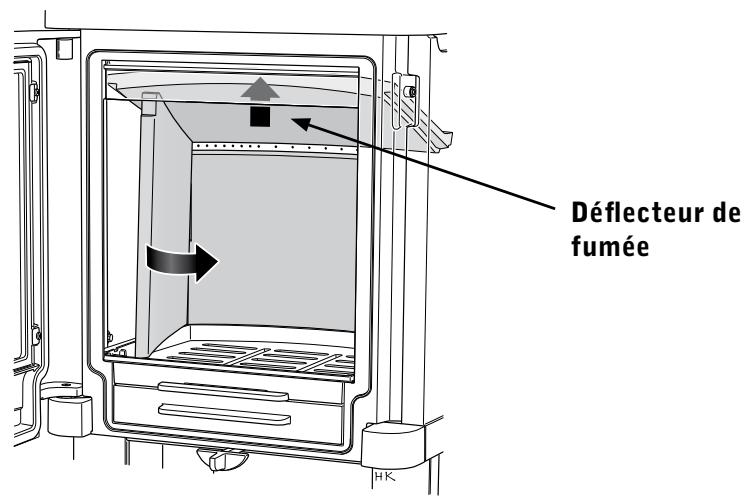

Pour brosser l'intérieur du foyer, retirer le deflecteur de fumée après avoir demonté un des côtés.

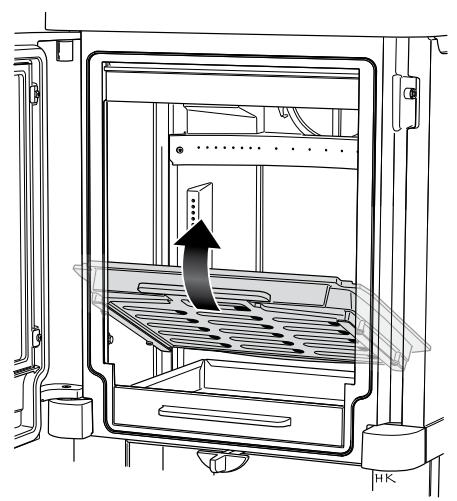

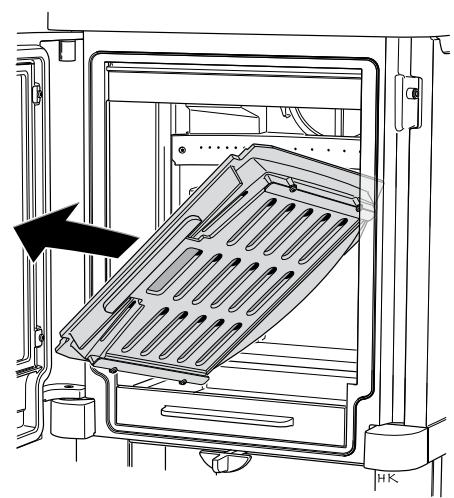

Grille-corbeille

La grille-corbeille peut etre degagee apres avoir retiré le parement interieur.

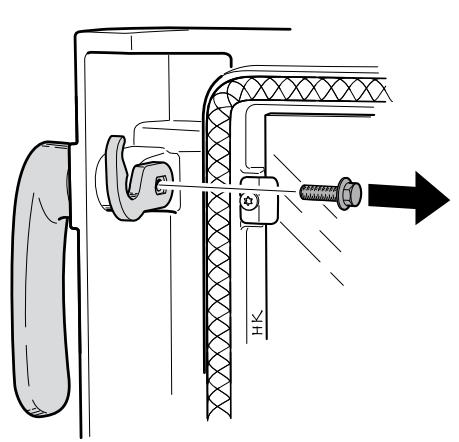

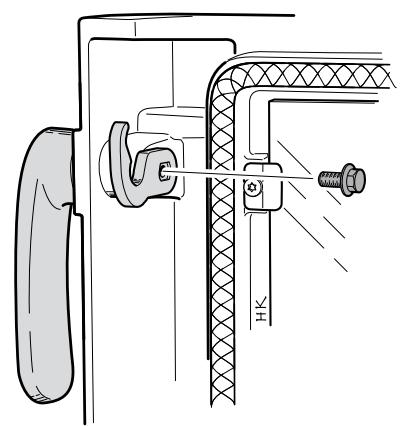

Poignée fixe ou amovible

Le poèle est fourni avec la poignée montée. Pour la rendre amovible, remplacer la vis du loquet par la vis plus courte.

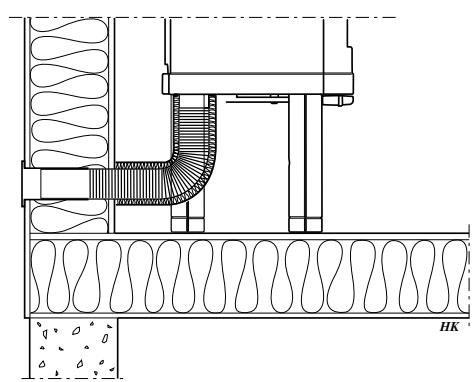

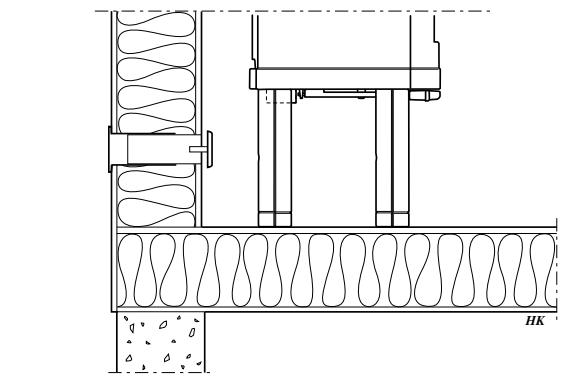

Arrivée d'air

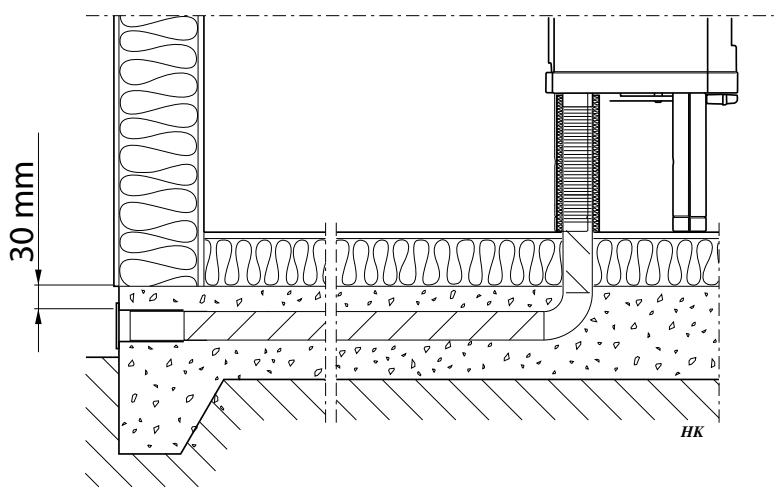

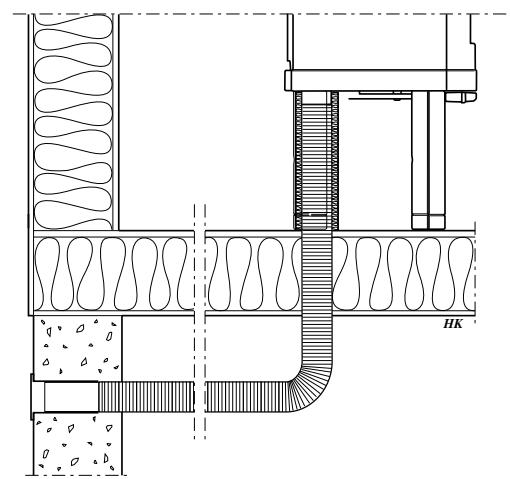

L'air de combustion peutvenir directement par une gaine connectee à l'extérieur. Il peut également venir de manière indirecte via un évent pratique dans le mur extérieur de la piece où est installé le poèle. La combustion consomme environ 25m^3 d'air par heures.

Ci-contre, à droite, quelques exemples d'installation. Sur certains modèles tels que le H54 et le H54T, lorsque l'air arrive par le mur du fond, un trou prépercé à défoncé permet de connecter une gaine (voir ci-dessous).

Le branchement de la gaine d'arrivée d'air du poèle a un diamètre extérieur de 064 mm.

Dans les zones chaudes, la gaine doit être calorifugée à l'aide de 30 mm de laine minérale recouverte d'un pare-vapeur (en plastique). Important: utiliser un joint composé pour étancher le raccord entre la gaine et le mur (ou le sol). Lorsque la gaine se branchant sur la cheminée mesure plus de 1 mètre de long, augmenter son diamètre à 100 mm et utiliser un évvent mural plus large.

Une gaine d'arrivée d'air de 1 mètre avec calorifugeage anticondensation est disponible en accessoire.

Couvercle pour

H51, H52, H52T et 53

Une protection pour gaine d'arrivée d'air extérieur est disponible en accessoire. La gaine peut être installée après le poèle.

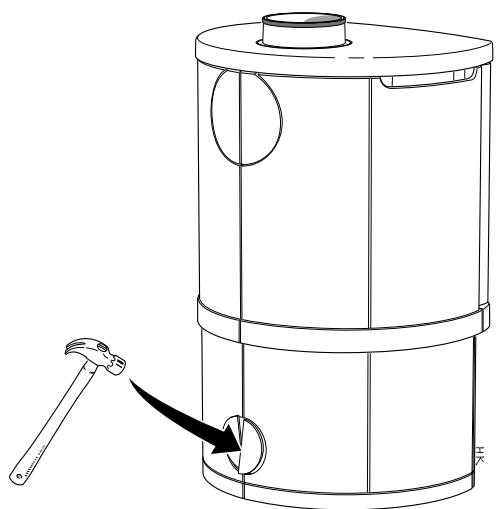

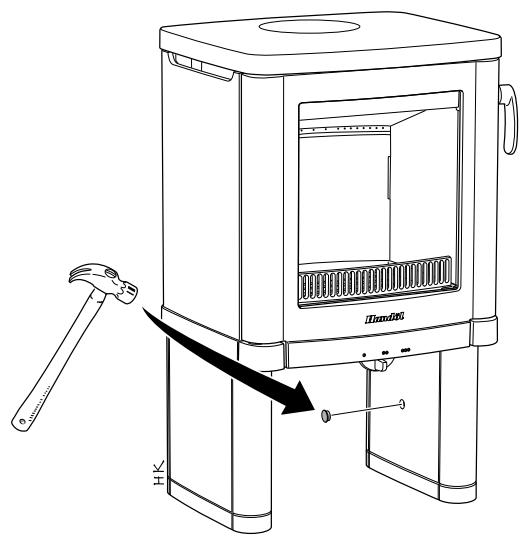

Trou à défoncer sur H54 et H54T

Pour raccorder la gaine d'arrivée d'air, défoncer au marteau le trou prépercé dans la base.

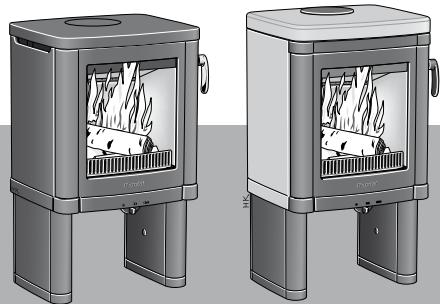

Réglage et raccordement

Handöl 51

Préparats pour raccordement par l'arrière

À la livraison, le poèle est préparé pour être raccordé par le haut. Lorsque le poèle est raccordé par l'arrière, il suffit d'intervertir le couvercle et le connecteur.

• Démoner le parement comme expliqué précédemment, voir page 39.
• Retirer au marteau le cercle prépercé sur la face arrrière du poële, en veillant à protéger le sol.
• Dévisser ensuite le connecteur et le couvercle.
• Les permuter et remettre les vis en place.

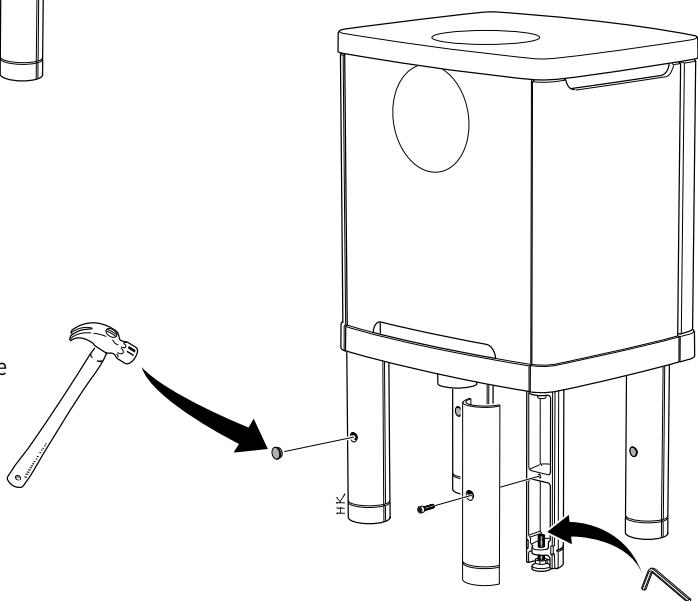

Réglagedu poéle

Positionner le poèle sur la plaque de sol.
- Démonter l'arrière des pieds.
- Régler la hauteur des pieds de manière à assurer l'horizontalité du poèle.
- Une fois l'arrière remis en place, remetre les caches en plastique sur les vis.

Réglage et raccordement

Handöl 52 / 52T

Préparatifs pour raccordement par l'arrière

À la livraison, le poèle est préparé pour être raccordé par le haut. Lorsque le poèle est raccordé par l'arrière, il suffit d'intervertir le couvercle et le connecteur.

• Démoner le parement comme expliqué précédemment, voir page 39.
• Retirer au marteau le cercle prépercé sur la face arrrière du poèle, en veillant à protégger le sol.
• Dévisser ensuite le connecteur et le couvercle.
• Les permuter et remettre les vis en place.

Réglage du poète

• Positionner le poêle sur la plaque de sol.
• Démonter les caches internes des pieds.
• Régler la hauteur des pieds de manière à assurer l'horizontalité du poèle.
• Une fois l'intérieur des pieds remis en place, remettre les caches en plastique sur les vis.

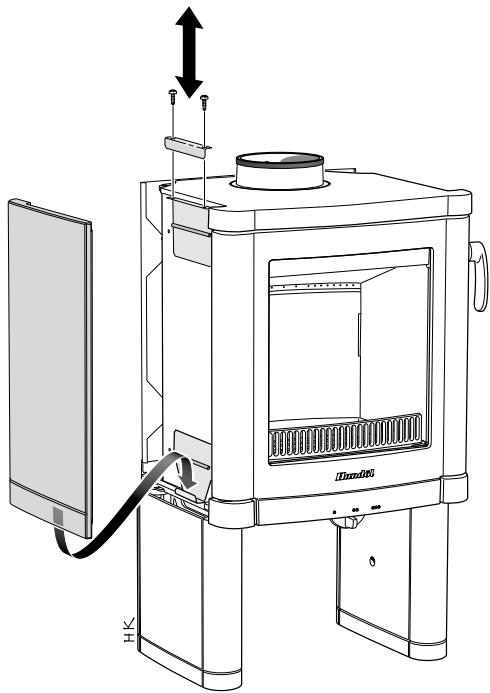

Installation de la pierre ollaire Handöl 52T

Manipuler la pierre ollaire avec précaution: les arêtes sont fragiles. Pour nettoyer facilement la pierre ollaire, utiliser un chiffon et de l'acétone.

• Retirer la plaque supérieure.
• Orienter la rainure décorative vers le bas, pour que le côté orienté vers le haut maintainière la pierre ollaire en place.
• Installer et fixer la plaque supérieure de manière à ce que la pierre ollaire soit bloquée par les bords de la plaque.
• Proceder de la même manière de l'autre côté puismettre en place la piece supérieure en pierre ollaire.
• En cas de raccordement par l'arrière, installer le couvercle sur le trou prévu pour le raccordement par le haut.

Une plaque chauffante est disponible comme accessoire. Elle s'installe dans la plaque supérieure.

Réglage et raccordement

Handöl 53

Préparats pour raccordement par l'arrière

À la livraison, le poèle est préparé pour être raccordé par le haut. Lorsque le poèle est raccordé par l'arrière, il suffit d'intervertir le couvercle et le connecteur.

• Démonter le parement comme expliqué précédemment, voir page 39.
• Retirer au marteau le cercle prépercé sur la face arrêté du poêle, en veillant à protégger le sol.
• Dévisser ensuite le connecteur et le couvercle.
• Les permuter et remettre les vis en place.

Réglagedu poéle

• Positionner le poèle sur la plaque de sol.
• Démonter l'arrière des pieds.
• Régler la hauteur des pieds de manière à assurer l'horizontalité du poèle.
• Une fois l'arrière remis en place, remetre les caches en plastique sur les vis.

Poursuivre à la section « Raccordement à la cheminée » en page 48.

Réglage et raccordement

Handöl 54 / 54T

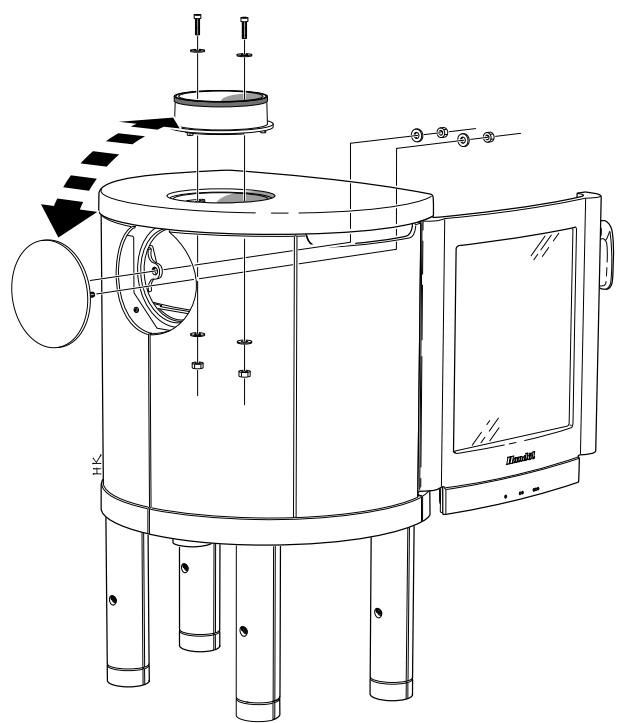

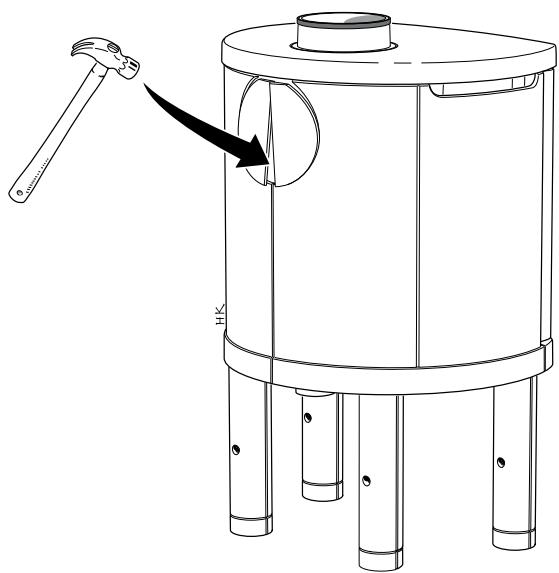

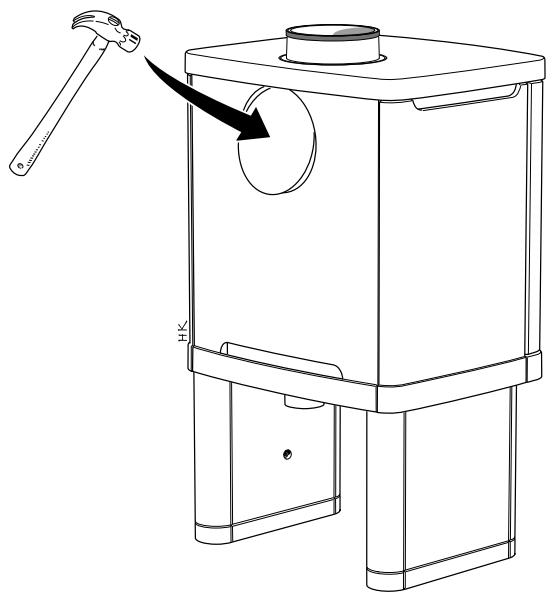

Préparats pour raccordement par l'arrière H54

À la livraison, le poèle est préparé pour être raccordé par le haut. Lorsque le poèle est raccordé par l'arrière, il suffit d'intervertir le couvercle et le connecteur.

• Demonter le parement comme expliqué précédemment, voir page 39.
• Retirer au marteau le cercle prépercé sur la face arrête du poèle, en veillant à protégger le sol.
• Dévisser ensuite le connecteur et le couvercle.
• Les permuter et remetre les vis en place.

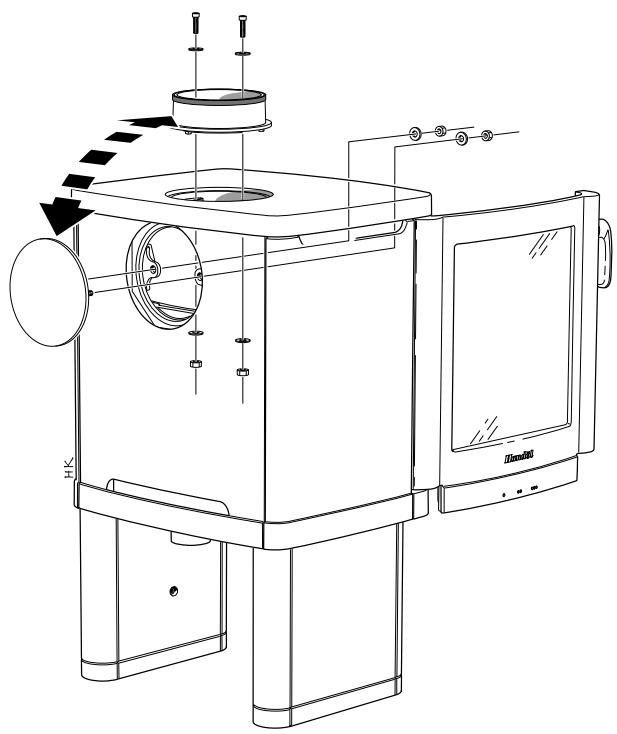

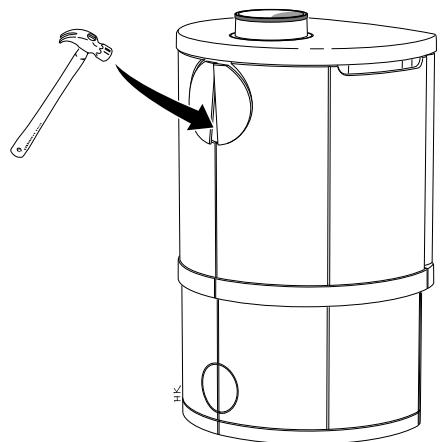

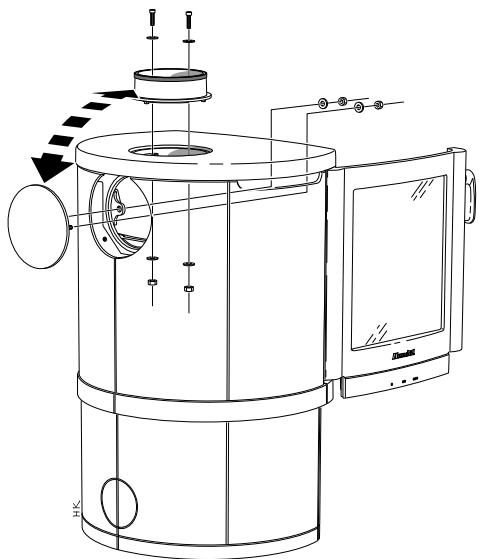

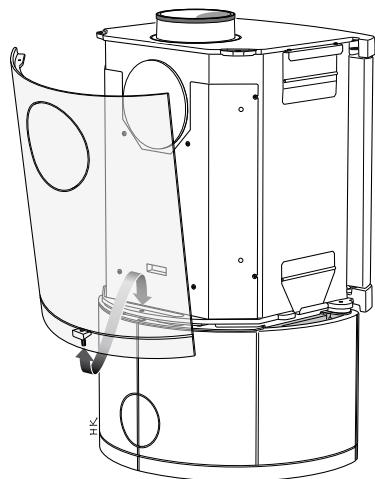

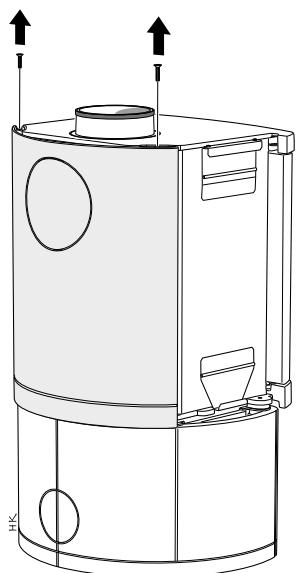

Préparats pour raccordement par l'arrière H54T

À la livraison, le poèle est préparé pour être raccordé par le haut. Lorsque le poèle est raccordé par l'arrière, il suffit d'intervertir le couvercle et le connecteur.

• Retirer les vis supérieures et soulever l'arrière.
• Retirer au marteau le cercle prépercé situé sur la face arrêté du poêle, en veillant à protégger le sol.
• Dévisser ensuite le connecteur et le couvercle.
• Les permuter et remetre les vis en place.

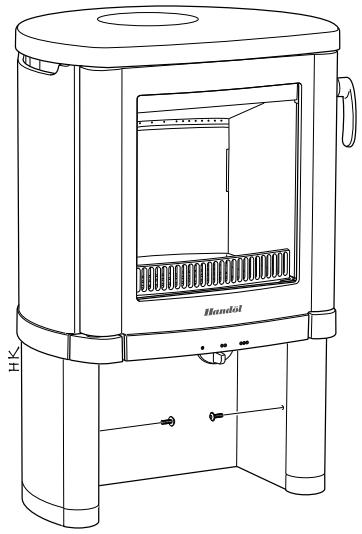

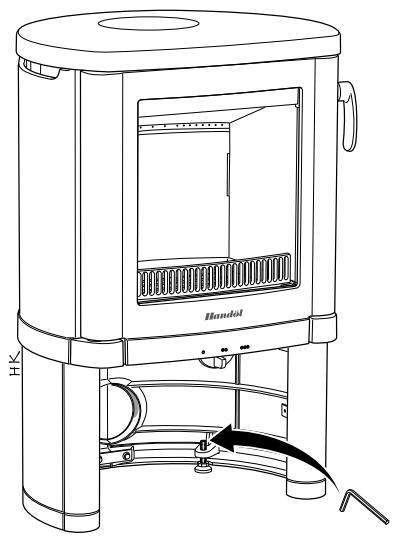

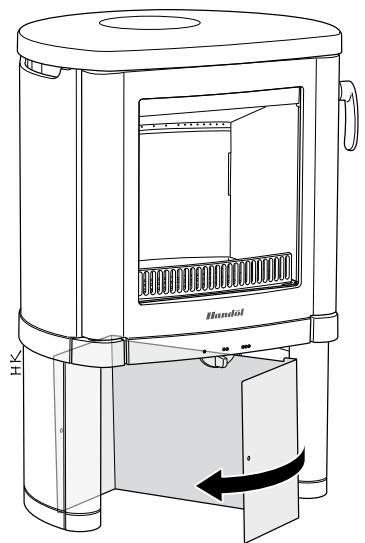

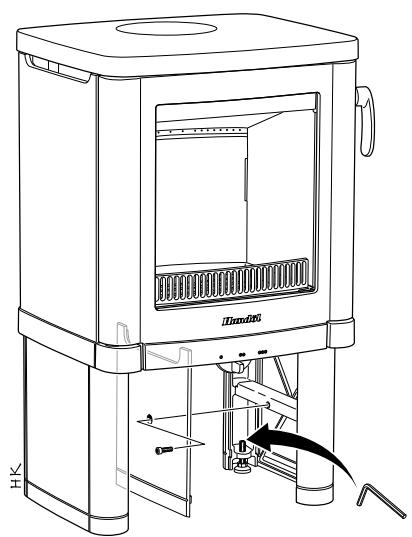

Réglagedu poèle

Positionner le poèle sur la plaque de sol. Dévisser la plaque de recouvrement.

La dégager en suivant le mouvement illustré par les flèches.

Régler la hauteur des pieds de manière à assurer l'horizontalité du poèle. Remettre la plaque supérieure en place.

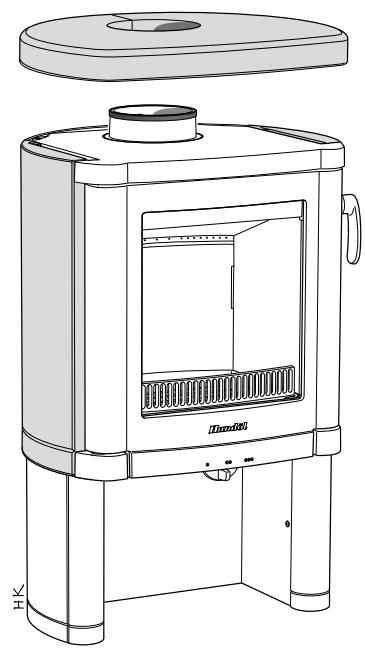

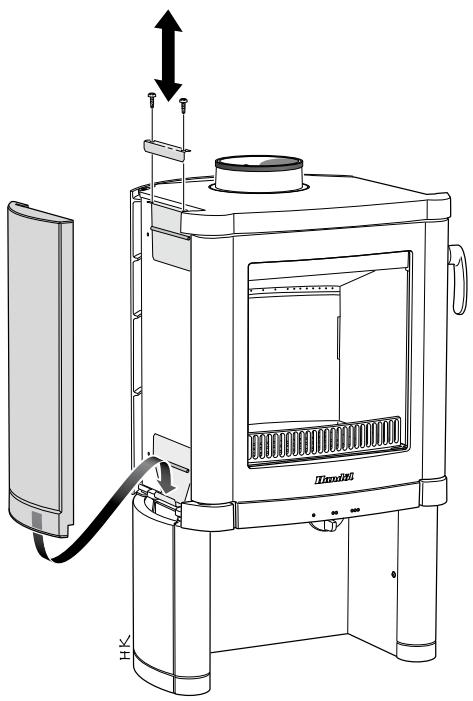

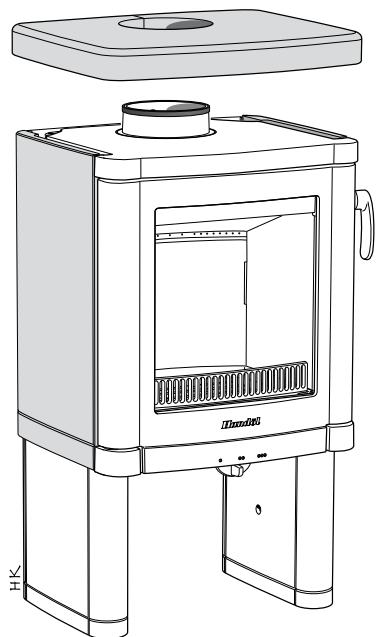

Mise en place de la pierre ollaire H54T

Manipuler la pierre ollaire avec précaution: les arêtes sont fragiles. Pour nettoyer facilement la pierre ollaire, utiliser un chiffon et de l'acétone.

• Retirer la plaque supérieure.
• Orienter la rainure décorative vers le bas, pour que le côte orienté vers le haut maintainière la pierre allaire en place.
• Installer et fixer la plaque supérieure de manière à ce que la pierre oillaire soit bloquée par les bords de la plaque.
• Proceder de la même manière de l'autre côté puis mettre en place la piece supérieure en pierre ollaire.
• En cas de raccordement par l'arrière, installer le couvercle sur le trou prévu pour le raccordement par le haut.

Une plaque chauffante est disponible comme accessoire. Elle s'installe dans la plaque supérieure.

Raccordement à la cheminée

Une fois le poèle réglé et positionné en respectant les distances d'installation, le raccorder à la cheminée. Choisir une des solutions suivantes.

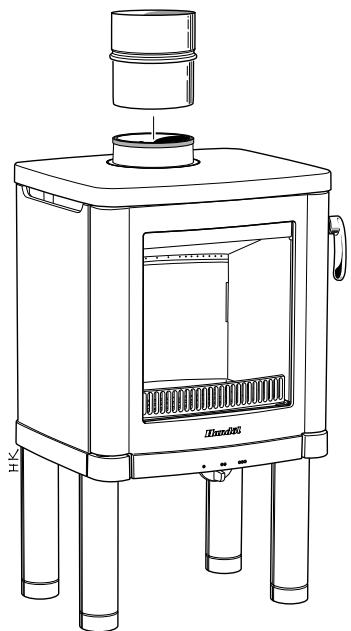

Raccordement par le haut à une gaine en acier

Emboîter le raccord sur le poêle et poursuivre le raccordement à la cheminée conformément aux instructions.

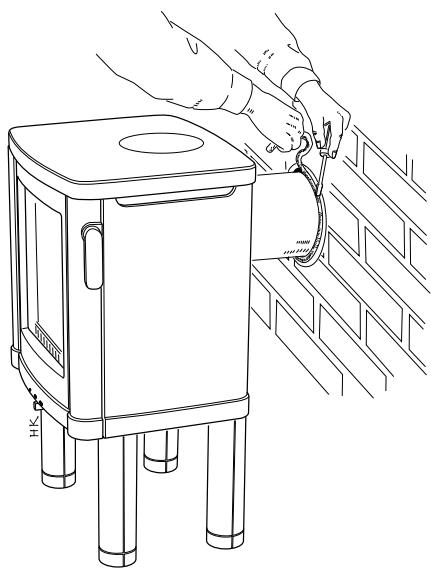

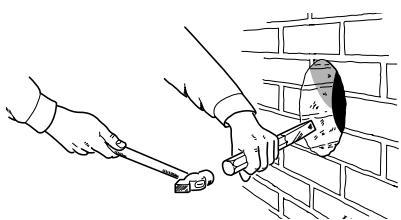

Raccordement par l'arrière à une cheminée en maconnerie

Le poèle se raccorde par le haut ou par l'arrière à une cheminée en maconnerie.

Repérer l'endroit où sera percé le mur pour installer la gaine. Vérifier que la hauteur de raccordement dans le corps de cheminée correspond à la hauteur de sortie de la gaine dans le poèle.

Percer un trou d'environ 180 mm de diamètre.

Cimenter ensuite le raccord mural à l'aide de mortier réfractaire (non fourni). Laisser secher le mortier avant de raccorder le poèle à la cheminée.

Positionner le raccord.
Veiller à ce que le joint reste en place. Calfater la gaine et le connecteur dans le mur à l'aide du joint fourni. Si le joint fourni ne suffit pas, utiliser un matériel ou résistant à la chaleur.
