Le produit a été fabriqué conformément aux documents en vigueur pour le type de certification requise et a fait l’objet de tous les contrôles de fabrication requis.
également. Sertifikaatin nr o378-001.
Lorsque le feu brûle, certaines surfaces du poêle deviennent très chaudes et peuvent provoquer des brûlures. Une importante quantité de chaleur rayonne par la vitre du poêle. Éloigner les matériaux inflammables à une distance de sécurité suffisante. L’allumage de bûches peut dégager de la fumée épaisse, avec risque d’inflammation rapide de gaz susceptible d’être à l’origine de blessures et de dégâts matériels.

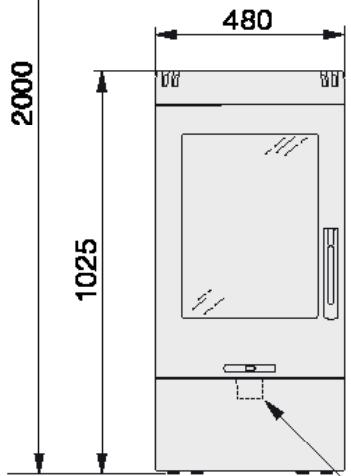

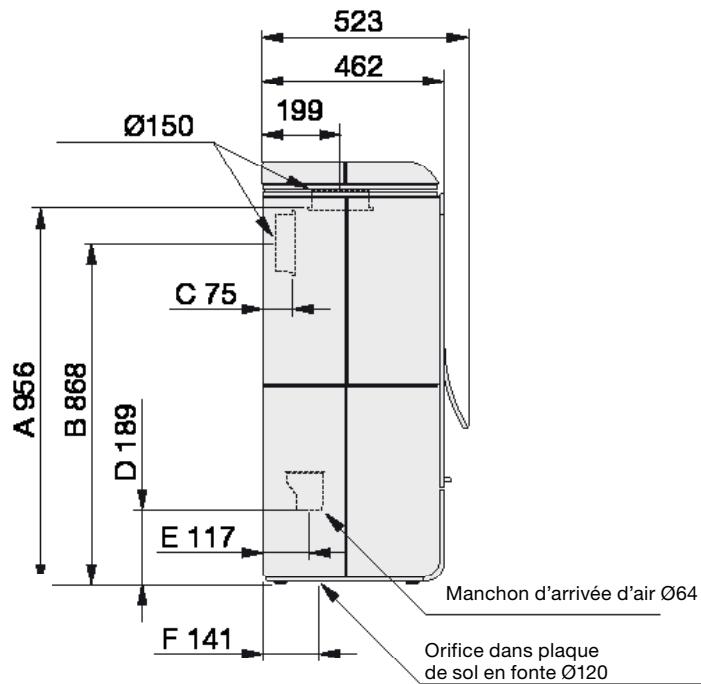

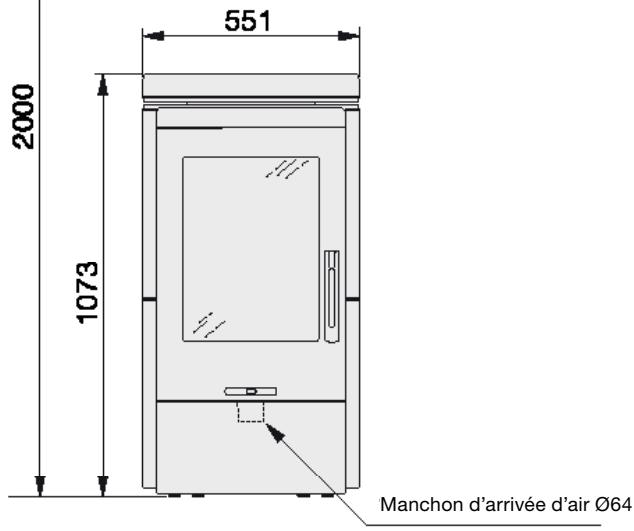

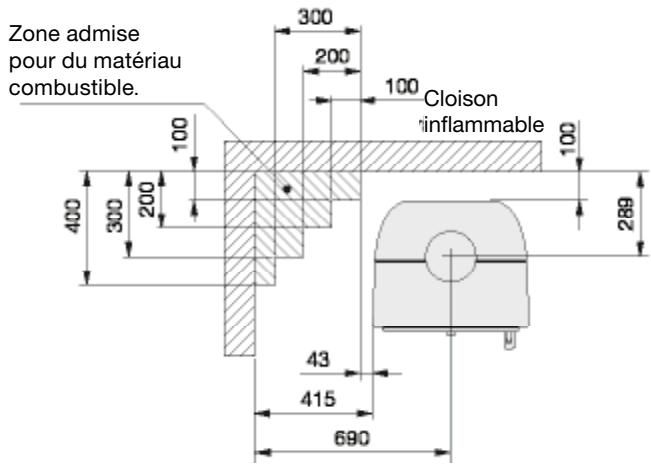

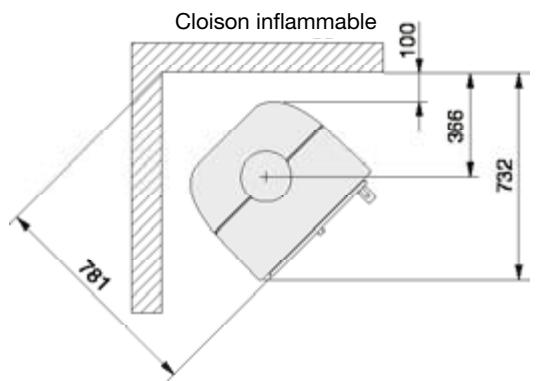

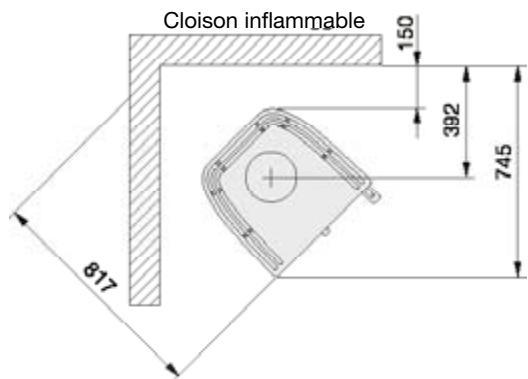

Distances d’installation par rapport aux murs et au plafond Arrivée d’air D´emontage des éléments libres Raccordement à la cheminée Montage du parement H31/H31A/H32/H32A d’installation des pierres ollairs H33T Montage des accessoires · Socle Montage des accessoires · Tiroir coulissant Montage des accessoires · Compartiment á bois

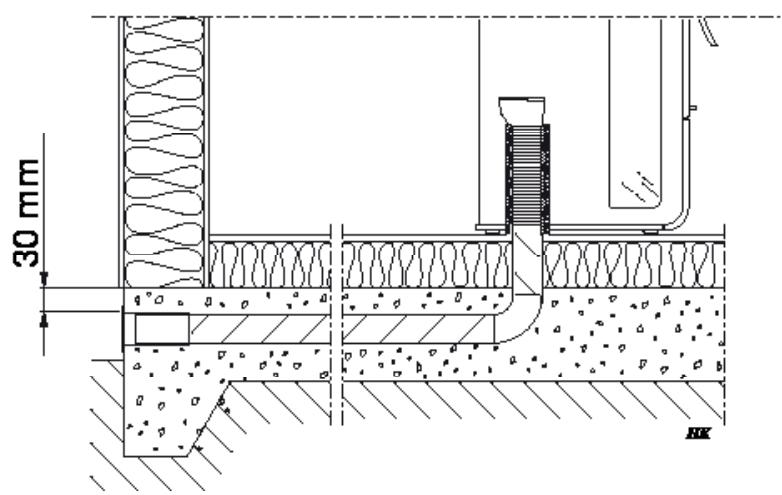

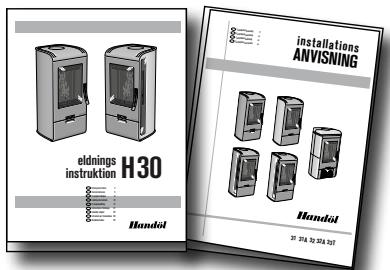

Des instructions d’allumage et d’utilisation sont également fournies avec le poêle. Lisez-les attentivement et conservez-les pour les consulter ultérieurement. Le poêle est de type agréé et doit être raccordé à une cheminée dimensionnée pour une température minimale de 350 °C dont le diamètre externe est de 150 mm. L’air de combustion doit provenir de l’extérieur.
Le poêle exige un tirage de minimum –12 Pa dans la cheminée. Le tirage est influencé la longueur de la cheminée ainsi que par sa section et son étanchéité. La longueur minimale recommandée est de 3,5 m, pour une section intérieure de 150 à 200 mm². (140-160 mm de diamètre). Vérifier que la cheminée est étanche et qu’il n’y a pas de fuites au niveau des branchements et trappes.
Puissance Diamètre externe du raccord: Ø150 mm. Type agréé selon: la norme européenne NE-13240 (S) le label P décerné par l’institut suédois de qualité et d’environnement, n° certification 0112/07 (N) la norme norvégienne NS 3059, n°SINTEF 110-0275 (DE/A) DINplus, Art. 15a B-VG RRF-40 07 13 90

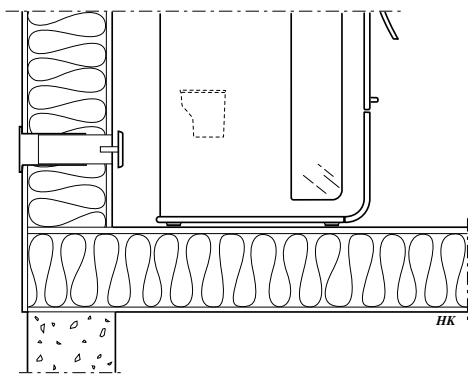

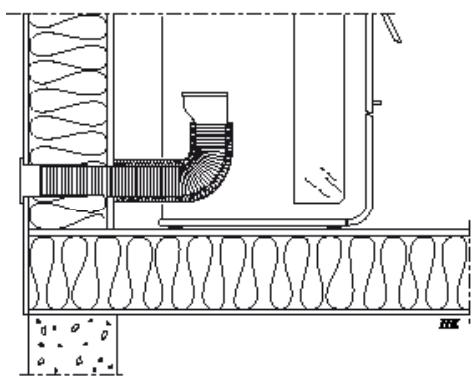

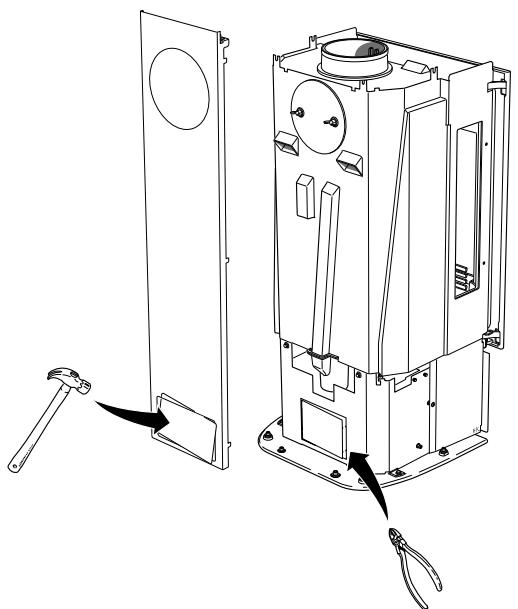

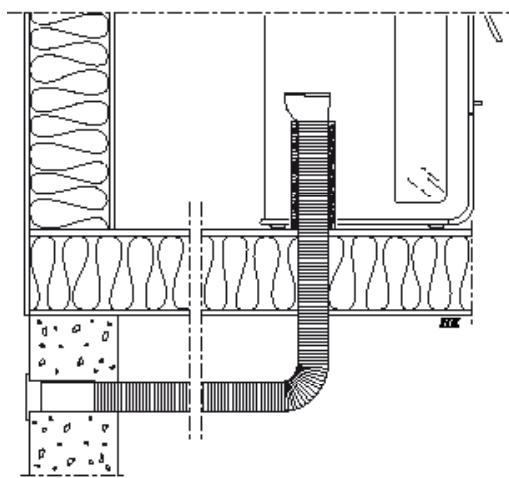

Pour raccorder la gaine d’arrivée d’air, défoncer au marteau le trou prépercé sur la face arrière du poêle. Veillez à protéger le sol.

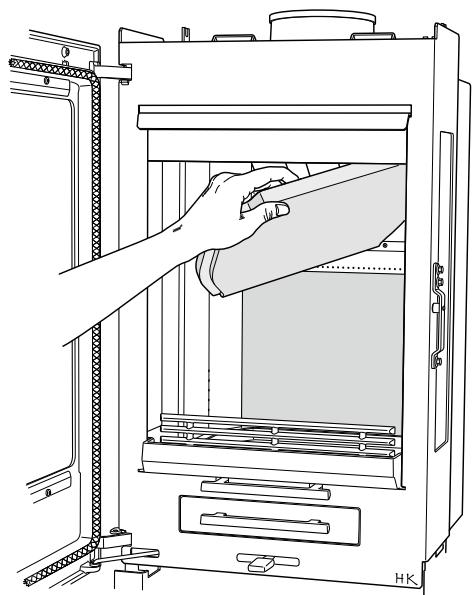

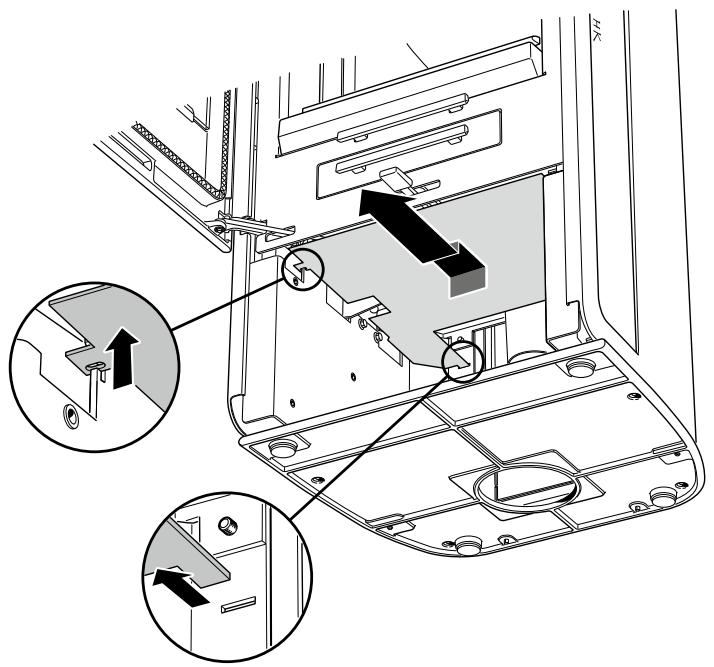

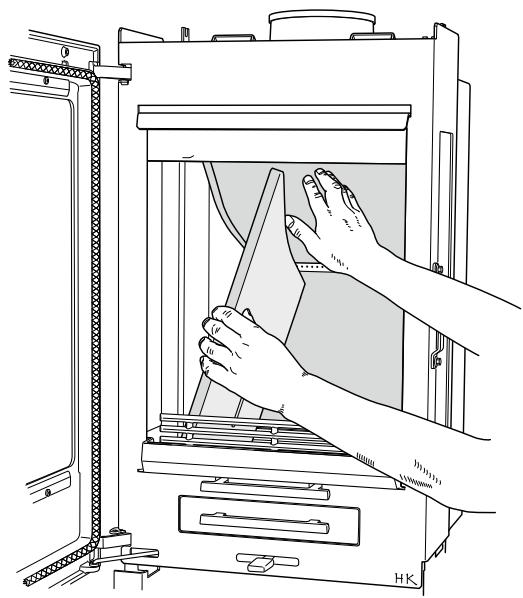

Le déflecteur de fumée doit être déposé pour le ramonage. Sur le poêle Handöl 30, il suffit de soulever le déflecteur et de retirer l’élément latéral. Abaisser ensuite le déflecteur et retirer les pièces restantes. Manipuler les éléments avec précaution.

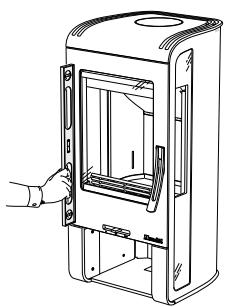

L’inclinaison du poêle influe également sur la force de fermeture du ressort. Si la force du ressort semble faible, bien que le ressort ait été fixé sur le dernier crochet du bras de levier, il convient de vérifier l’angle d’inclinaison du poêle.

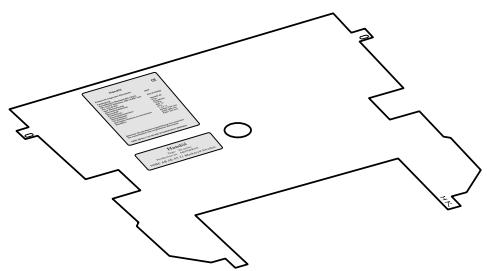

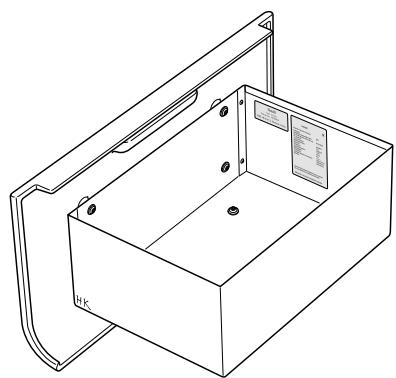

A la livraison, le poêle est fourni avec deux plaques signalétiques. Une pour le poêle et l’autre pour le jeu de parement. Placer ces plaques sur la plaque anti-rayonnement inférieure, voir l’illustration. Sur le modèle équipé d’un tiroir coulissant, il convient de fixer les plaques à l’intérieur

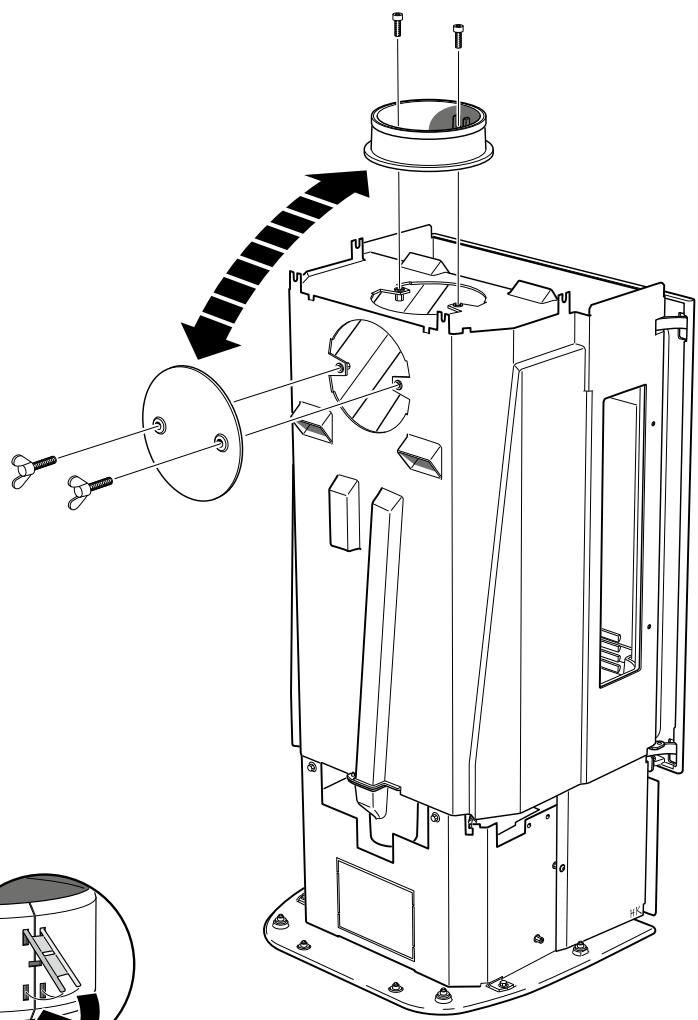

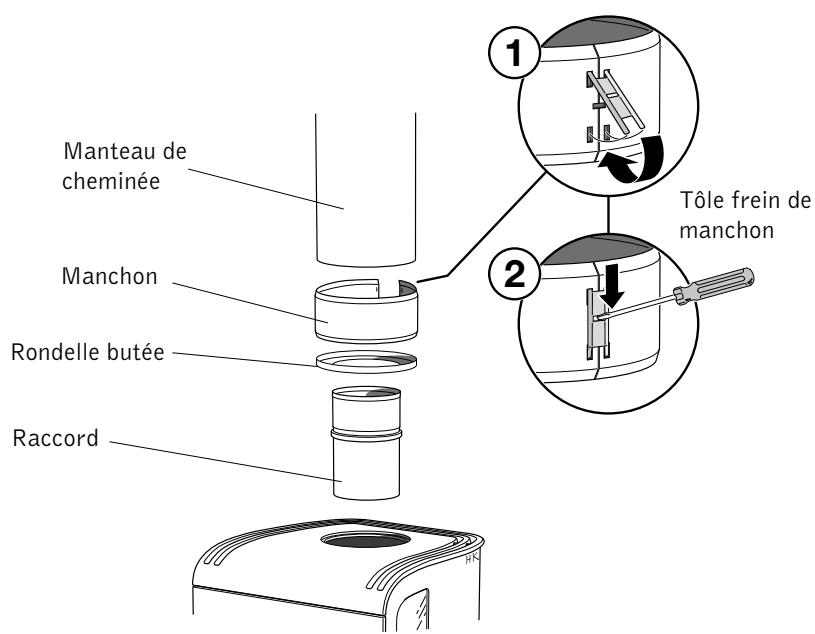

Lors de raccordement à la cheminée par le haut, tout le parement devra être monté avant le montage de la cheminée. Le montage du parement pour chaque modèle respectif est décrit plus avant dans les présentes instructions. Emboîter le raccord sur le poêle. Contrôler que le joint du connecteur est intact et correctement positionné. Monter la rondelle de butée sur le collier du raccord. Retirer la petite tôle frein du manchon et emboîter le manchon par-dessus la rondelle butée. Le manchon doit venir s’appuyer sur le dessus du poêle. Poursuivre le montage des éléments restant de la cheminée et verrouiller ensuite le manchon avec la tôle frein. Le manchon couvre la partie inférieure du raccord et simplifie les travaux d’entretien.

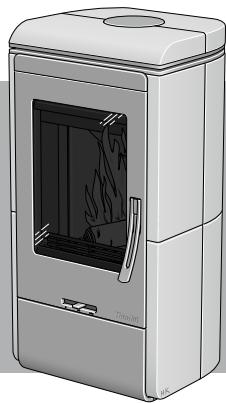

Manteau de cheminée
à l’aide de mortier réfractaire (non fourni).

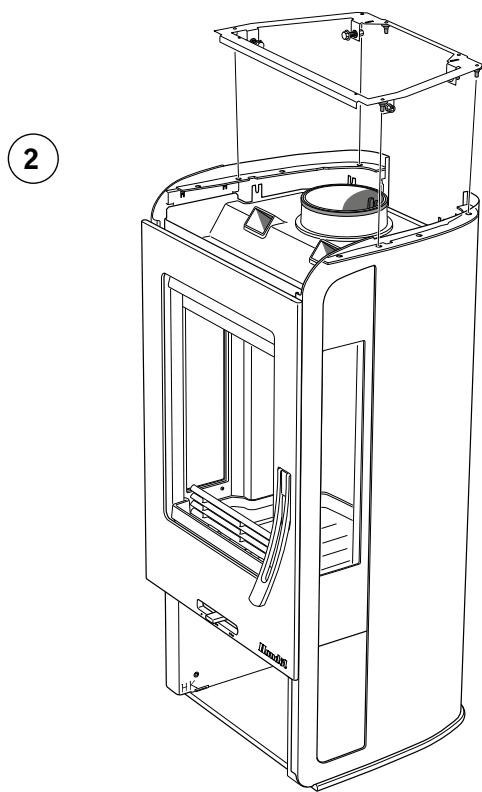

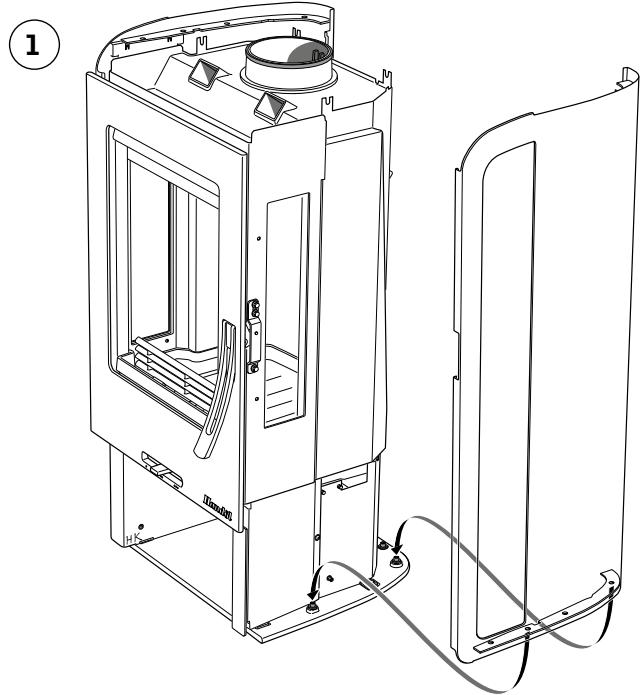

éléments avec précaution. • Préparer les plaques latérales, la plaque du fond et le cadre supérieur. Contrôler que les plaques et le vitrage éventuel sont intacts et sans dommages. • Sur les modèles Handöl 32 / 32A, les vitres devront être nettoyées sur le poêle et sur le parement, avant le montage. • Placez le poêle sur la plaque de sol et vérifiez les distances d’installation.
Retirer le film de protection seulement une fois que le poêle est entièrement monté. Il est primordial de retirer le film de protection. Veiller à avoir les mains propres pour ne pas laisser de taches sur les parois latérales en aluminium. Nettoyage Le nettoyage s’effectue toujours sur des plaques froides et avec précaution. Essuyer avec un chiffon humide et un détergent puis essuyer une nouvelle fois avec un chiffon en coton sec et propre. Pour les taches les plus difficiles, il est possible d’utiliser un nettoyant pour acier inoxydable.
Vérifier que la partie supérieure est alignée avec les côtés et la porte du foyer. 53
Important ! Si le poêle doit être raccordé par l’arrière, effectuez cette opération avant de monter les pierres ollaires. S’il est raccordé par le haut, le montage des pierres se fera lorsque tout le parement sera en place.
Placez les pierres ollaires et la plaque arrière dans les tenons sur le pied en fonte, puis fixez-les au cadre supérieur.
Monter la partie frontale dans les fixations rapides, selon l’illustration.
Nibe Brasvärme se réserve le droit, à tout moment et sans préavis, de modifier les couleurs, matériaux, dimensions et modèles. Veuillez consulter votre distributeur pour obtenir les informations les plus récentes.
