H34T - Poêle à bois HANDOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	HANDOL
Modèle	H34T
Puissance	3-7 kW (nominale 5 kW)
Rendement	Jusqu'à 80%
Dimensions (L x P x H)	550 x 430 x 1600 mm
Poids	320 kg
Poids des pierres ollaires	70 kg
Diamètre de raccordement cheminée	150 mm
Diamètre d'arrivée d'air	64 mm
Combustible	Bûches
Matériaux	Pierre ollaire et acier
Normes	EN-13240, NS 3059, DIN 18.891
Tirage minimum requis	-12 Pa
Distance minimale aux murs (avant/côtés)	1 m / 300 mm
Plaque de sol	Nécessaire, dimensions min. L 300 mm x l 100 mm
Fermeture de porte	Automatique avec ressort réglable
Entretien	Ramonage périodique, dépose du déflecteur
Installation	Par un professionnel recommandée
Accessoires disponibles	Réservoir de chaleur, plaque de sol, gaine d'arrivée d'air

FOIRE AUX QUESTIONS - H34T HANDOL

Quelle est la puissance de ce poêle ?

Le poêle HANDOL H34T a une puissance de 3 à 7 kW, avec une puissance nominale de 5 kW. Il convient pour chauffer des pièces de taille moyenne.

Comment installer le poêle ?

L'installation doit être réalisée par un professionnel. Le poêle repose sur une plaque de sol et doit être raccordé à une cheminée adaptée (diamètre 150 mm, tirage min. -12 Pa). Respectez les distances de sécurité et suivez les instructions de montage du parement.

Quelles sont les distances de sécurité à respecter ?

La distance minimale entre l'ouverture du poêle et les éléments inflammables est de 1 mètre. Devant le poêle, la plaque de sol doit dépasser d'au moins 300 mm, et de 100 mm sur les côtés.

Comment nettoyer le poêle ?

Le ramonage est nécessaire. Pour accéder au conduit, déposez le déflecteur de fumée en le soulevant et en retirant l'élément latéral. Les petites taches de graisse sur la pierre ollaire peuvent être nettoyées avec de l'acétone pur.

Quel type de bois utiliser ?

Utilisez des bûches de bois sec (taux d'humidité inférieur à 20%). Évitez les bois traités ou résineux qui encrassent la vitre et la cheminée.

Comment régler la fermeture automatique de la porte ?

La porte est équipée d'un ressort situé au-dessus de la protection contre le rayonnement. La force de fermeture se règle en déplaçant le ressort entre les trois crochets du bras de levier. Vérifiez aussi l'inclinaison du poêle.

Quels accessoires sont disponibles ?

Des accessoires comme un réservoir de chaleur (pour accumulation), une plaque de sol en acier ou verre, et une gaine d'arrivée d'air avec calorifugeage sont disponibles.

Quelle est la norme de ce poêle ?

Le poêle est certifié selon la norme européenne EN-13240, avec le label P suédois, la norme norvégienne NS 3059 et la norme allemande DIN 18.891.

Comment raccorder à la cheminée ?

Le poêle peut être raccordé par le haut ou par l'arrière. Pour un raccordement par l'arrière, intervertissez le manchon et le couvercle. Utilisez un joint résistant à la chaleur et respectez les longueurs de gaine recommandées (max 1 m horizontal, min 5 m vertical).

Que faire en cas de tirage insuffisant ?

Vérifiez que la cheminée fait au moins 3,5 m de long et que sa section est de 150-200 cm². Assurez-vous qu'il n'y a pas de fuites au niveau des trappes et que la gaine n'a pas trop de coudes. Un tirage minimum de -12 Pa est nécessaire.

MODE D'EMPLOI H34T HANDOL

Bienvenue dans la famille Handol. Nous espérons que vous poêle vous donnera entière satisfaction. Notre choix témoigne d'un grand souci de la qualité et de l'esthétique. Notre nouveau poêle Handol est doté d'un design intemporel qui sera apprécié pendant toute sa longue durée de vie.

C'est aussi un mode de chauffage efficace et respectueux de l'environnement.

Avant de procéder à son installation, veuillez lire attentivement les instructions fournies. Veuillez également lire préalablement le document relatif à la première flambée et à l'utilisation du poêle.

Avertissement!

Lorsque le feu brûle, certaines surfaces du poêle deviennent très chaudes et peuvent provoquer des brûlures. Une importante quantité de chaleur rayonne par la vitre du poêle. Éloigner les matériaux inflammables à une distance de sécurité suffisante. L'allumage de bûches peut dégager de la fumée épaisse, avec risque d'inflammation rapide de gaz susceptible d'être à l'origine de blessures et de dégâts matériels.

Sommaire

Généralités 76

Distances d'installation par rapport

aux murs et au plafond 77

Arrivée d'air 79

Démontage des éléments libres 80

Raccordement à la cheminée 82

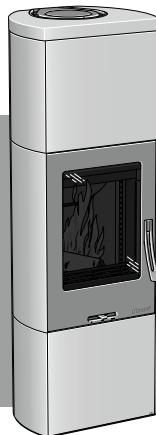

Montage du parement 34T 84

Montage du parement 35T 88

Montage des accessoires · réservoir de chaleur 94

Généralités

Cette notice contient les instructions de montage et d'installation de la gamme de poêles Handöl 30. Pour garantir le fonctionnement et la sécurité du poêle, il est recommandé de le faire installer par un professionnel. Nos distributeurs Handöl peuvent vous aider à trouver un monteur agréé. Rendez-vous sur notre site www.handöl.eu pour localiser un distributeur.

Des instructions d'allumage et d'utilisation sont également fournies avec le poêle. Lisez-les attentivement et conservez-les pour les consulter ultérieurement.

Le poèle est de type agréé et doit être raccordé à une cheminée dimensionnée pour une température minimale de 350°C dont le diamètre externe est de 150 mm. L'air de combustion doit provenir de l'extérieur.

Caractéristiques techniques

Puissance	3-7 kW
Puissance nominale	5 kW
Rendement jusqu'à 80%

Modèle	34T	35T
Poids [kg]	320	250
Largeur [mm]	550	550
Profondeur [mm]	430	430
Hauteur [mm]	1600	1600
Pierres collaires [kg]	70	70

Diamètre externe du manchon de raccordement 150mm Type agréé selon :

Norme européenne EN-13240

Label P délivré par l'Institut suédois de qualité et

d'environnement, no de certification 0112/07

Norme norvégienne NS 3059, SINTEF 110-0275

Norme allemande DIN 18.891, RRF -40 07 13 90

Déclaration de construction

L'installation du foyer et la réalisation de la cheminée exigent le dépôt d'une déclaration de construction aux autorités compétentes. Pour obtenir des conseils et des instructions sur cette déclaration, nous vous incitons à prendre contact avec votre administration communale responsable de l'urbanisme.

Structure portante

S'assurer que le solivage en bois du plancher supporte la charge du poêle et de la cheminée. Le poêle et la cheminée s'installent en général sans problème dans une habitation unifamiliale, lorsque leur poids ne dépasse pas 400 kg.

Plaque de sol

Protégez le sol contre les projections de braises en posant une plaque sous le poêle. Lorsque le sol sous le poêle est inflammable, le protégez à l'aide d'un matériel ininflammable dépassant au minimum de 300 mm à l'avant et 100 mm de chaque côté. La plaque de sol pourra être constituée d'une pierre naturelle, d'une chape en béton ou d'une plaque métallique de 0,7 mm d'épaisseur. Une plaque de sol en acier peint ou en verre est disponible comme accessoire.

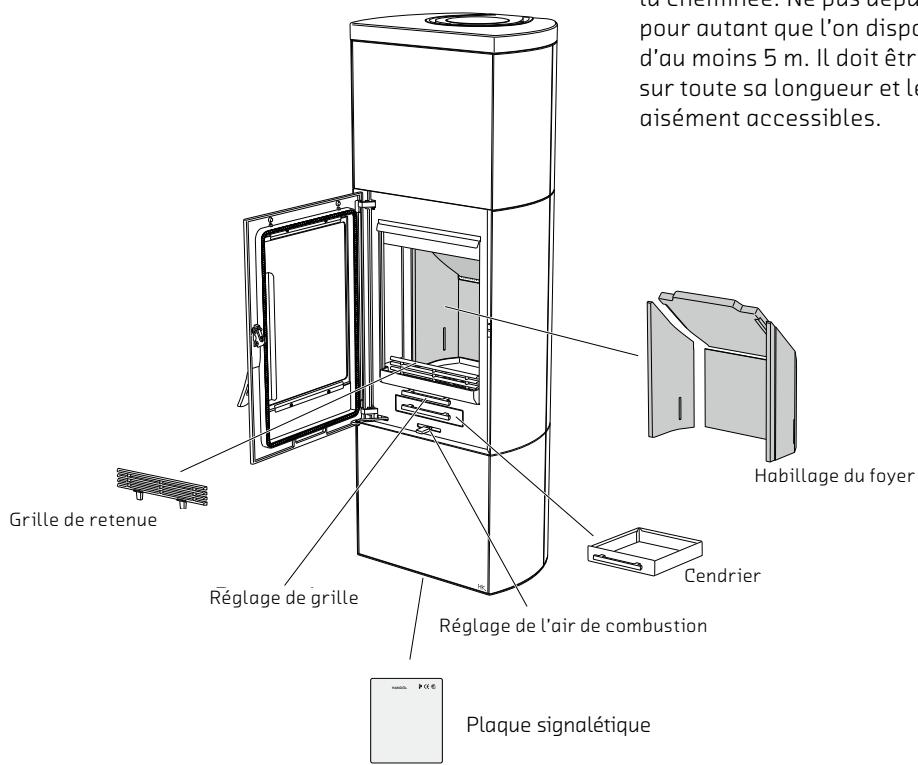

Cheminée

Le poèle exige un tirage de minimum -12 Pa dans la cheminée. Le tirage est influencé par la longueur de la cheminée ainsi que par sa section et son étanchéité. La longueur minimale recommandée pour une cheminée est de 3,5 m et la section transversale de 150-200 cm² (140-160 mm de diamètre). Vérifier soigneusement que la cheminée est étanche et qu'il n'y a pas de fuites au niveau des trappes de ramonage et des raccordements.

Noter qu'une gaine fortement coudee et comportant des sections horizontales réduit fortement le tirage de la cheminée. Ne pas dépasser 1 m de gaine horizontale, pour autant que l'on dispose d'une longueur verticale d'au moins 5 m. Il doit être possible de ramoner la gaine sur toute sa longueur et les trappes à suite doivent être aisément accessibles.

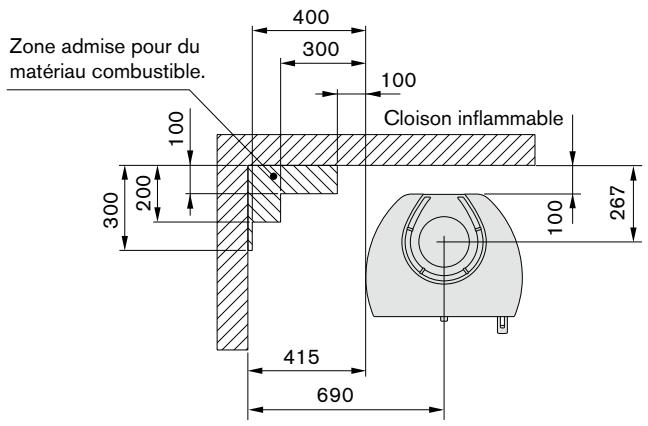

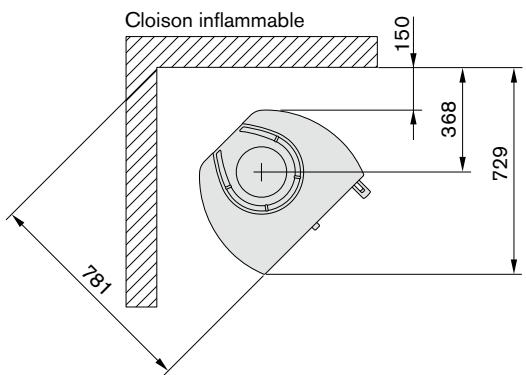

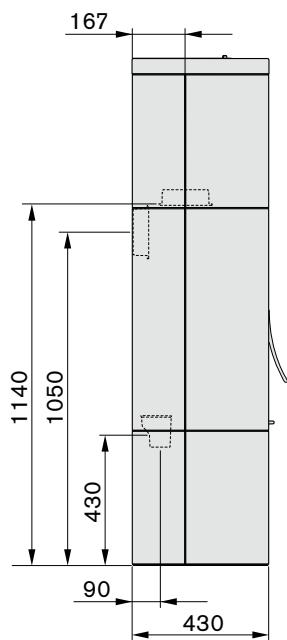

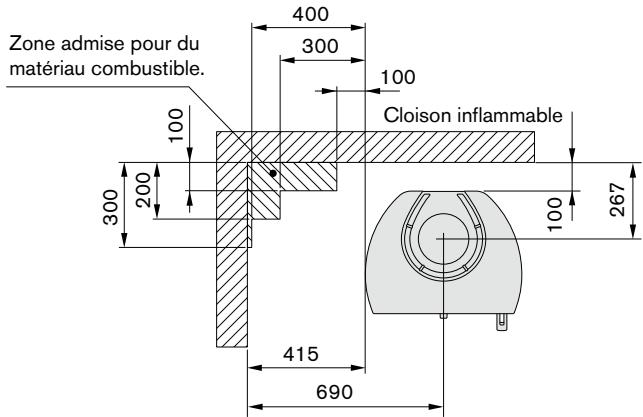

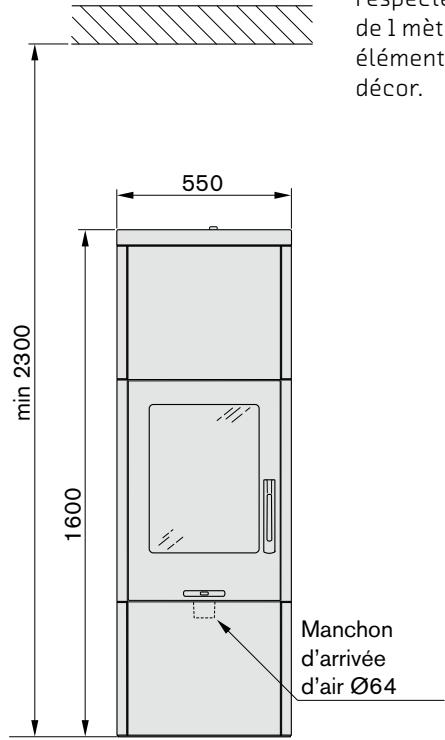

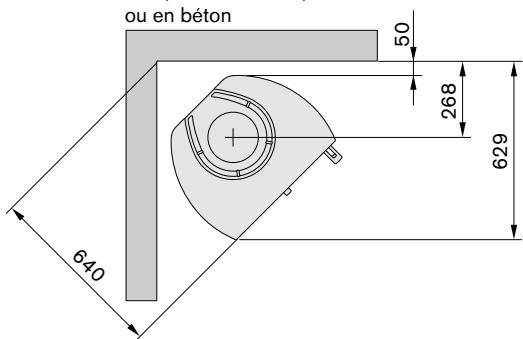

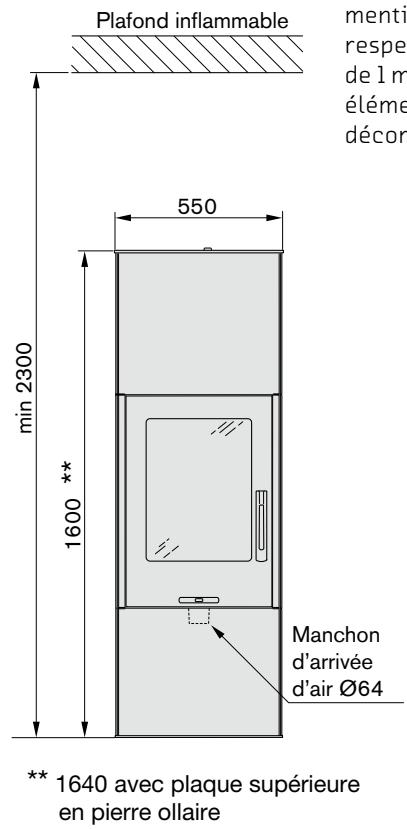

Distances d'installation par rapport aux murs et au plafond

H34T

Plafond inflammable

Installer le poèle sur une plaque de sol et vérifier que les distances d'installation mentionnées dans les schémas sont respectées. Prévoir une distance minimale de 1 mètre entre l'ouverture du poèle et les éléments inflammables du bâtiment ou du décor.

Pour un raccordement de la gaine d'évacuation par le haut du poèle, voir les instructions d'installation correspondantes. Respecter les distances de sécurité applicables aux gaines en acier par rapport aux éléments combustibles.

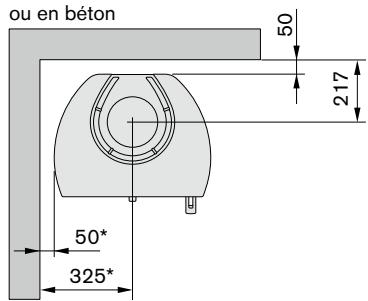

Mur pare-feu en brique

Mur pare-feu en brique

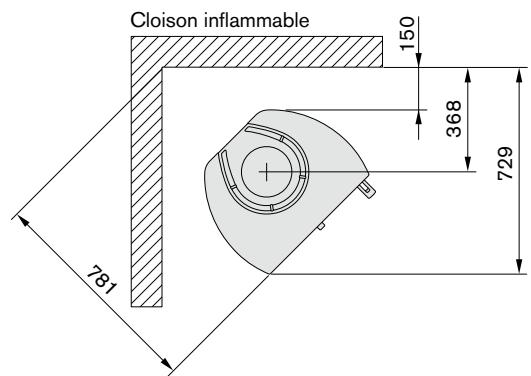

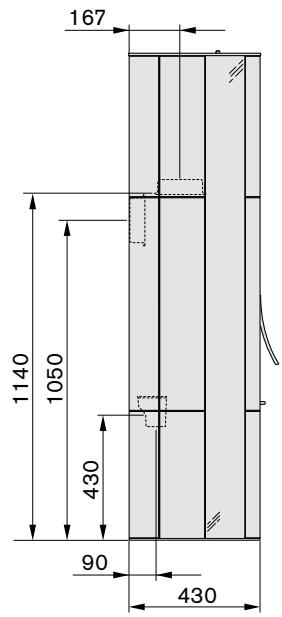

H35T

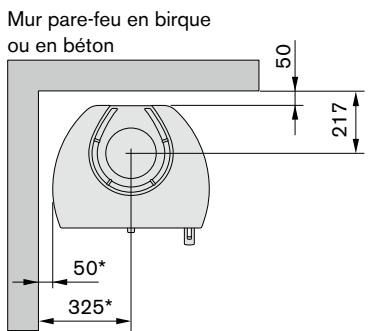

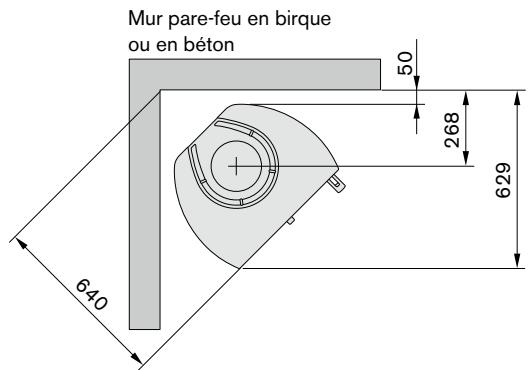

Installer le poèle sur une plaque de sol et vérifier que les distances d'installation mentionnées dans les schémas sont respectées. Prévoir une distance minimale de 1 mètre entre l'ouverture du poèle et les éléments inflammables du bâtiment ou du décor.

Pour un raccordement de la gaine d'évacuation par le haut du poèle, voir les instructions d'installation correspondantes. Respecter les distances de sécurité applicables aux gaines en acier par rapport aux éléments combustibles.

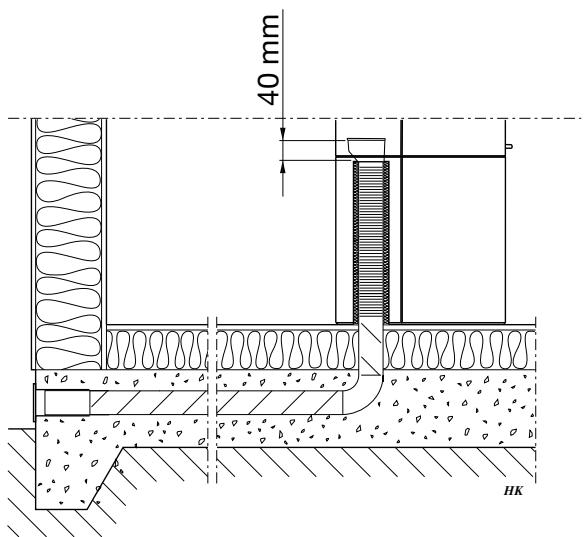

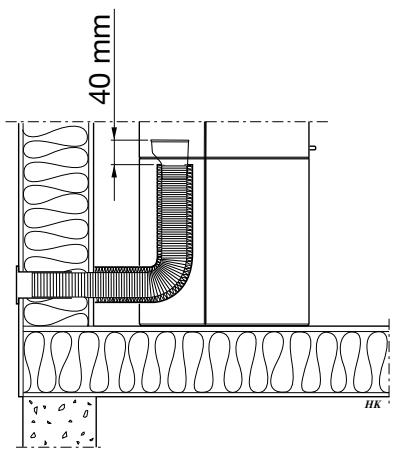

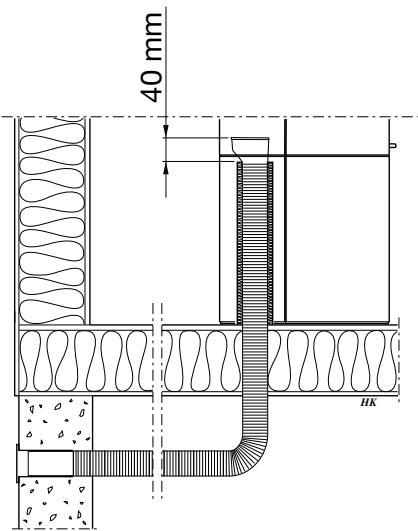

Arrivée d'air

L'air de combustion peut venir directement par une gaine connectée à l'extérieur. Il peut également venir de manière indirecte via un évent pratiqué dans le mur extérieur de la pièce où est installé le poèle. La combustion consomme environ 25m³ d'air par heure.

Ci-contre, à droite, quelques exemples d'installation.

Le diamètre extérieur du manchon de raccordement au poêle est de 64 mm.

Dans les zones chaudes, la gaine doit être calorifugée à l'aide de 30 mm de laine minérale recouverte d'un pare-vapeur (en plastique). Utiliser un joint composé pour étancher le raccord entre la gaine et le mur (ou le sol). Lorsque la gaine se branchant sur la cheminée mesure plus de 1 mètre de long, augmenter son diamètre à 100 mm et utiliser un événement mural plus large.

Une gaine d'arrivée d'air de 1 mètre avec calorifugeage anticondensation est disponible en accessoire.

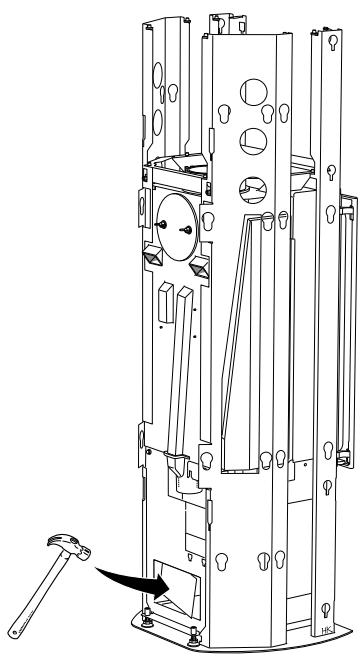

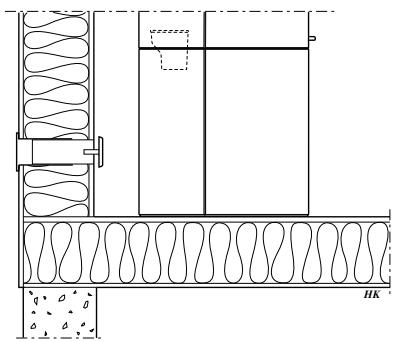

Plaque à défoncer

Pour raccorder la gaine d'arrivée d'air, défoncer au marteau le trou prépercé sur la plaque de sol ou sur le pied du poêle. Veiller à protéger le sol.

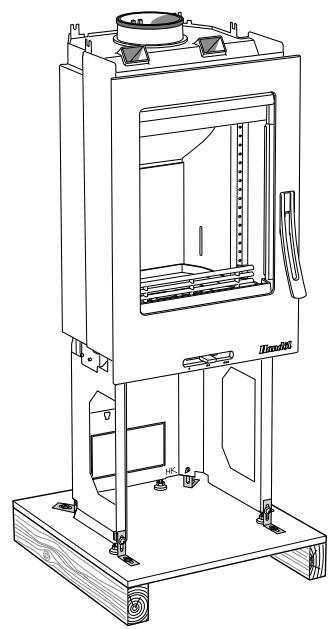

Déballage

Le poèle est boulonné à l'aide de quatre équerres de fixation. Desserrer les vis et retirer les équerres.

Avant d'utiliser le poèle pour la première fois, l'installation devra être inspectée par un ramoneur habilité.

Lire attentivement les « Instructions d'allumage et le mode d'emploi » du Handel série 30 avant d'allumer le poèle.

Ramonage

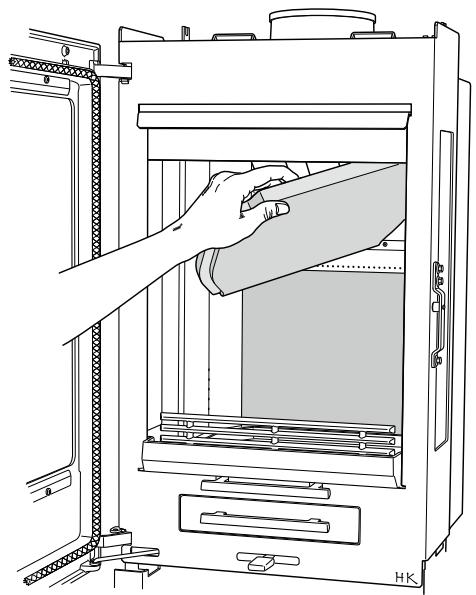

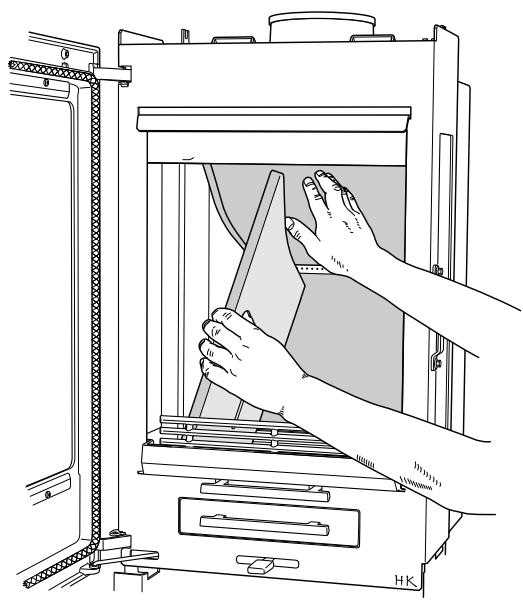

Le déflecteur de fumée doit être déposé pour le ramonage. Sur le poèle Handöl 30, il suffit de soulever le déflecteur et de retirer l'élement latéral. Abaisser ensuite le déflecteur et retirer les pieces restantes. Manipuler les éléments avec précaution.

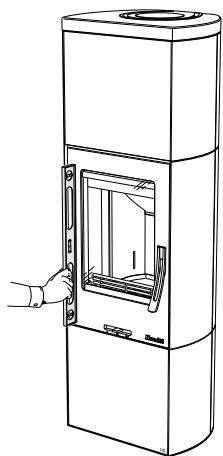

Porte à fermeture automatique

Le poèle est doté d'un ressort assurant la fermeture automatique de la porte du foyer. Ce ressort se trouve au-dessus de la protection contre le rayonnement. La force de fermeture de la porte se règle en déplaçant le ressort entre les trois crochets réalisés dans le bras de levier. L'inclinaison du poèle influe également sur la force de fermeture du ressort.

Si la force du ressort semble faible, bien que le ressort ait été fixé sur le dernier crochet du bras de levier, il convient de vérifier l'angle d'inclinaison du poèle.

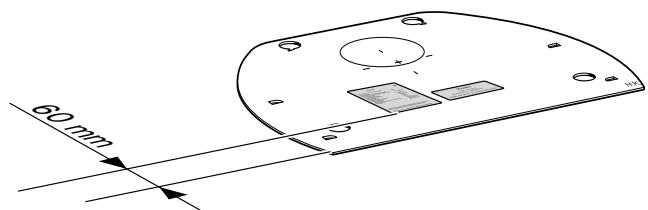

Plaques signalétiques

À la livraison, le poèle est fourni avec deux plaques signalétiques. Une pour le poèle et l'autre pour le jeu de parement.

Raccordement à la cheminée

Pour l'installation de la cheminée, nous recommandons de consulter les instructions d'installation de cette dernière. Les méthodes de raccordement à la cheminée sont décrites ci-après.

À la livraison, le poèle est préparé pour être raccordé par le haut. Lorsque le poèle est raccordé par l'arrête, il suffit d'intervertir le manchon et le couvercle.

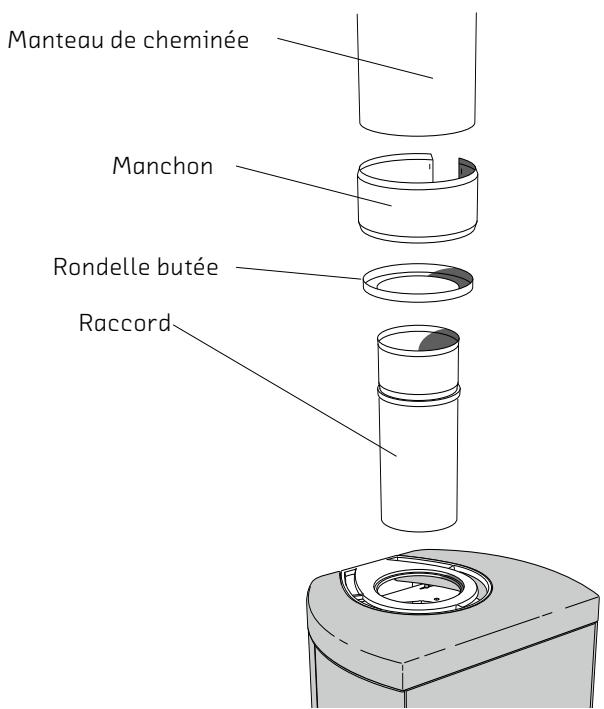

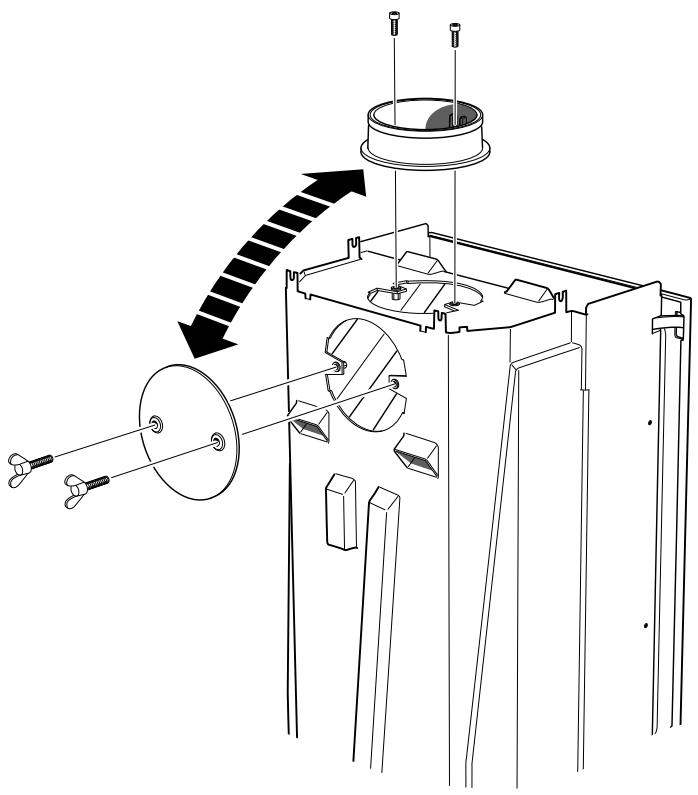

Raccordement par le haut

Lors du raccordement à la cheminée par le haut, tout le parement devra être monté avant le montage de la cheminée. Le montage du parement pour chaque modèle respectif est précisé plus avant dans les instructions générées.

Emboîter le raccord sur le poèle. Contrôler que le joint du connecteur est intact et correctement positionné. Monter la rondelle de butée sur le collier du raccord. Le manchon doit venir s'appuyer sur le dessus du poèle. Poursuivre le montage des éléments restants de la cheminée. Le manchon couvre la partie inférieure du raccord et simplifie les travaux d'entretien.

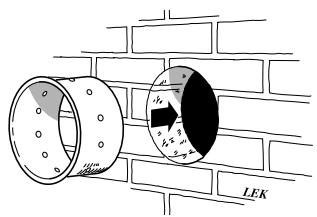

Raccordement par l'arrête à une cheminée de maçonnerie

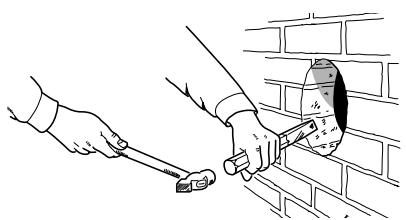

Repérez l'endroit où sera perché le mur pour installer la gaine. Vérifiez que la hauteur de raccordement dans le corps de cheminée correspond à la hauteur de sortie de la gaine dans le poêle.

Pratiquez un trou d'environ 180 mm de diamètre.

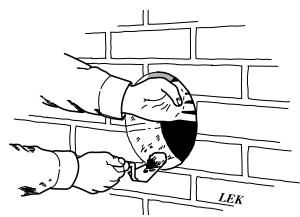

Cimentez ensuite le raccord mural à l'aide de mortier réfractaire (non fourni).

Laissez sécher le mortier avant de raccorder le poêle à la cheminée.

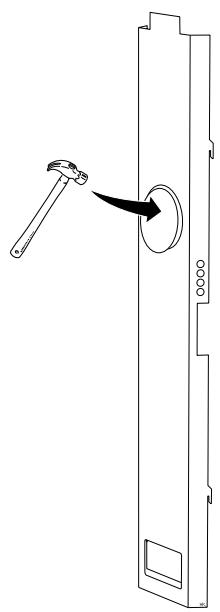

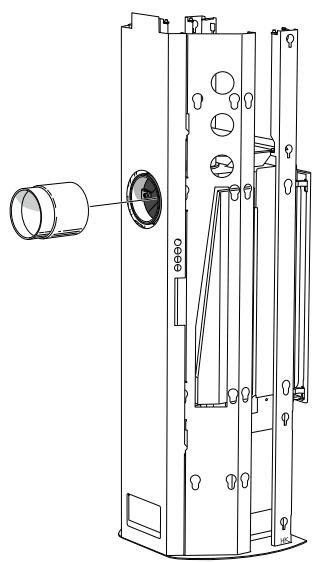

Retirer au marteau le cercle prépercé situé sur la face arrière du poèle, puis découvrez la protection contre le rayonnement au dos de la face arrière.

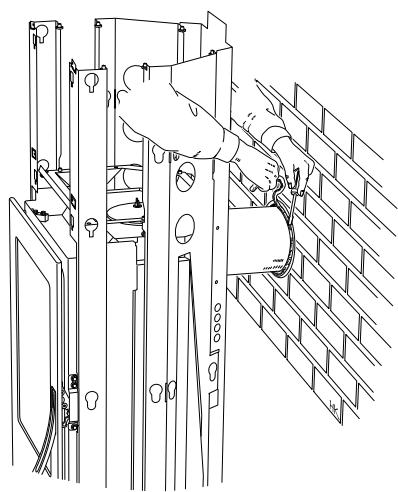

Monter la plaque d'arrêt et positionner le raccord sur le manchon. Veiller à ce que le joint reste bien en place. Le montage du parement pour chaque modèle respectif est décrit plus avant dans les instructions.

Calfater la gaine et le connecteur dans le mur à l'aide du joint fourni. Si le joint fourni ne suffit pas, utiliser un matériel résistant à la chaleur.

Montage du parement

Sortir le lot de parement, la grille et la partie supérieure de leur emballage. - Lire tout le chapitre concernant le montage du parement. S'assurer à la livraison que toutes les pièces ont été livrées et qu'elles sont intactes. Manipuler les éléments avec précaution. - Placer le poêle sur la plaque de sol et vérifier les distances d'installation.

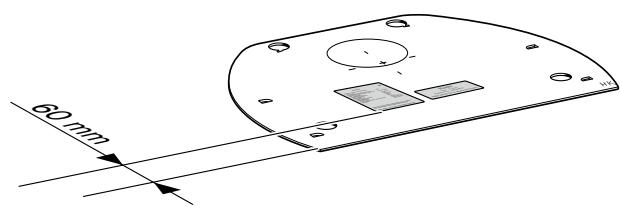

Placer la plaque de fond sur le sol selon les cotes d'installation. Vérifier qu'elle est bien horizontale, utiliser des cales ou des rondelles si besoin. Fixer les plaques signalétiques sur le dessus de la plaque de fond, selon la figure.

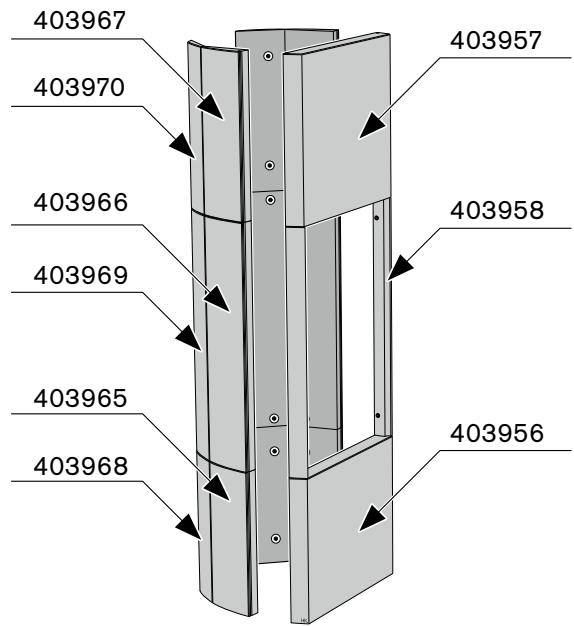

Le numéro des pierres est indiqué dans la figure. Nous recommandons que les pierres soient montées dans l'ordre indiqué dans les pages suivantes. Prendre soit de la pierre allaire. Elle se raye facilement et graisse la tache facilement. Les petites taches de graisse peuvent être nettoyées avec de l'acétone pur.

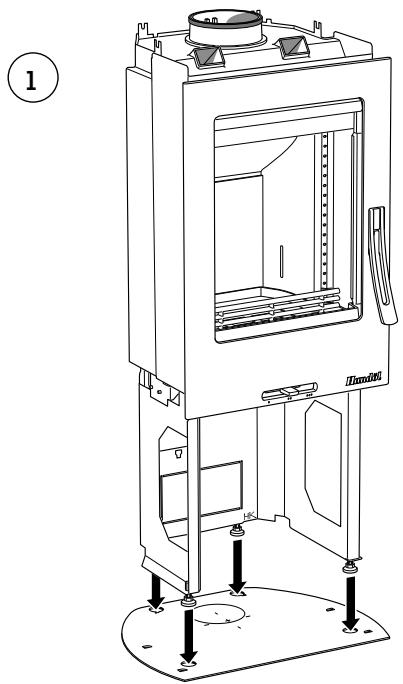

Placer le poêle sur la plaque de fond de sorte que les pieds en plastique se positionnent dans les encoches.

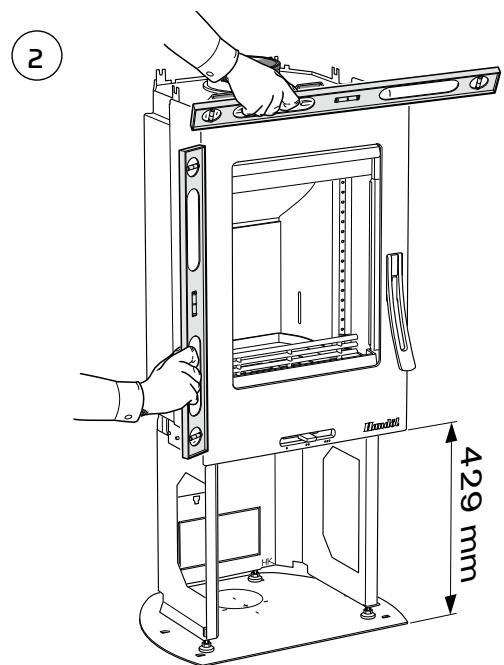

Régler de manière à obtenir 429 mm entre le sol et le bord inférieur de la porte. S'assurer que le poêle est en position verticale.

Serrer 4 vis M6x20 de quelques tours dans le cadre supérieur et positionner ce dernier pour que les vis correspondent aux rainures.

(4)

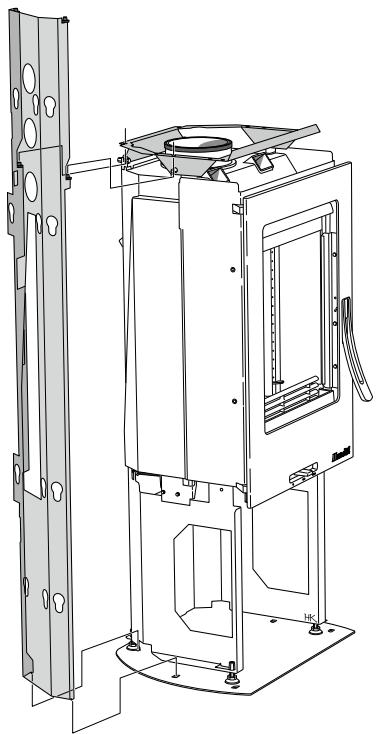

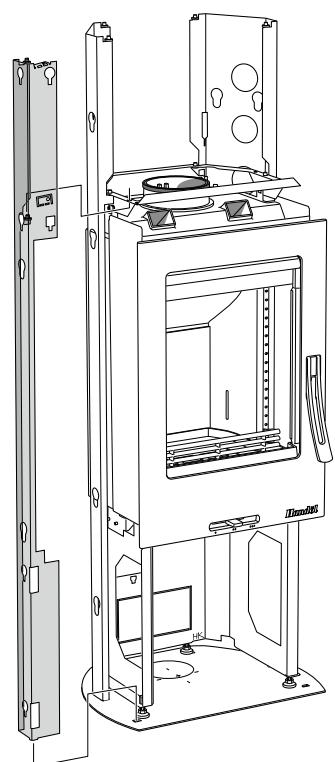

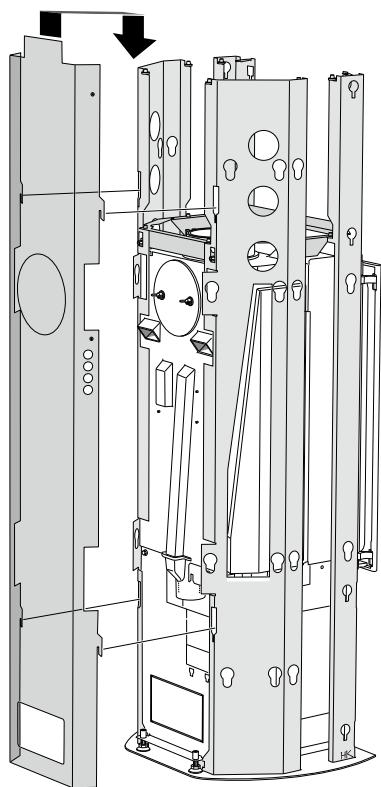

Guider les tenons des profilés latéraux arrêtés dans la plaque de fond et les accrocher dans le cadre supérieur.

Guider les tenons des profilés latéraux avant dans la plaque de fond et les accrocher dans le cadre supérieur. Serrer les vis du cadre supérieur.

Monter la plaque arrière en l'accrochant dans les trous des profilés latéraux. Si le poèle est raccordé par l'arrière, effectuer cette opération maintenant.

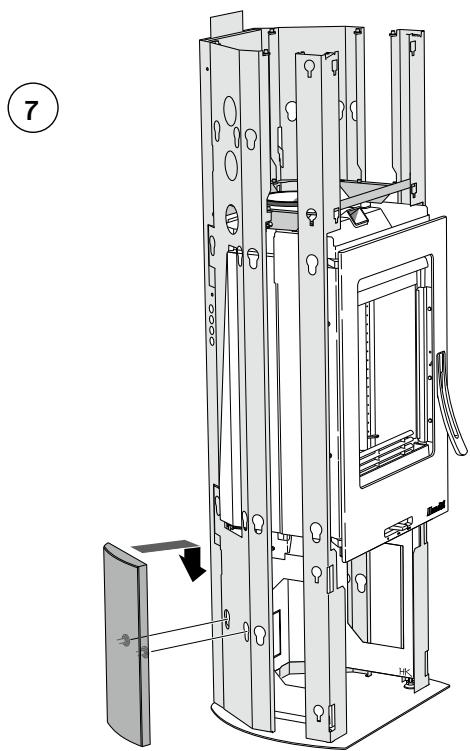

Accrocher la pierre latérale arrière à l'aide des trous de suspension dans les profilés latéraux.

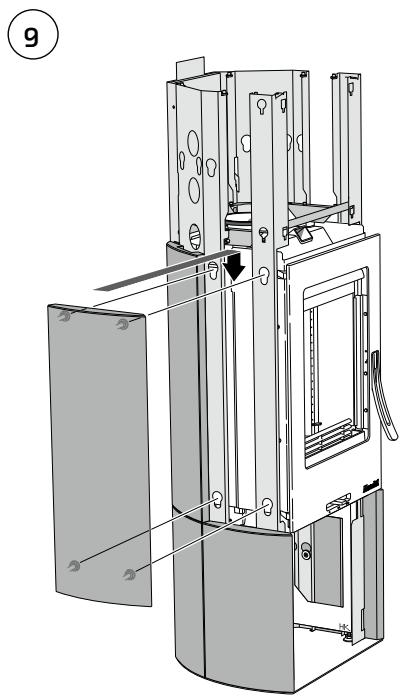

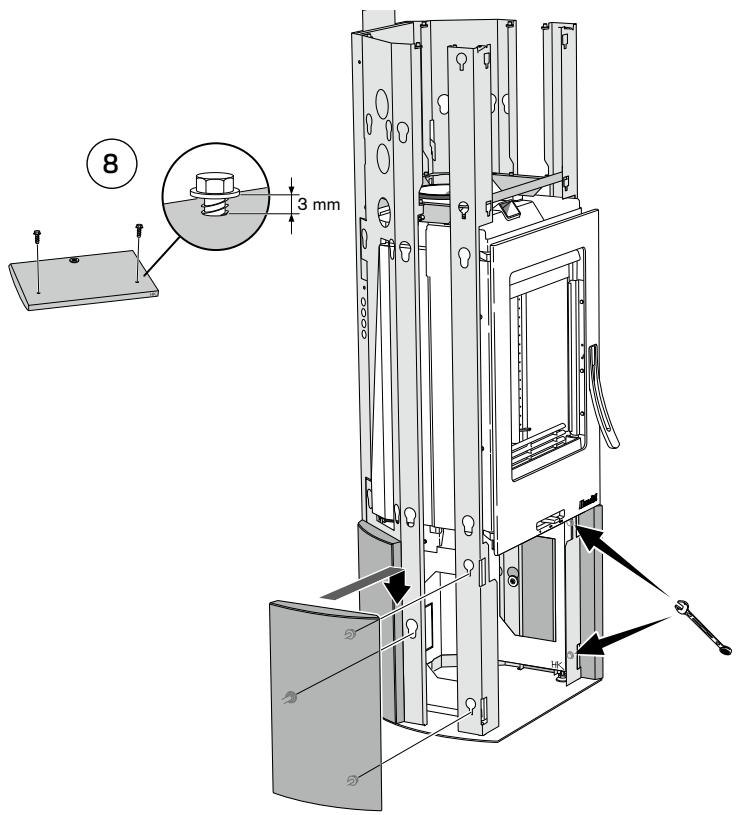

Serrer 2 vis de scellement dans les pierres latérales avant. Laisser environ 3 mm entre la pierre et la tête de vis. Accrocher la pierre latérale avant dans les trous de suspension et serrer les vis de scellement.

Poser la rangée de pierres médiane en les accrochant aux profilés latéraux.

Monter les pierres latérales supérieures de la même manière que les pierres latérales intérieures.

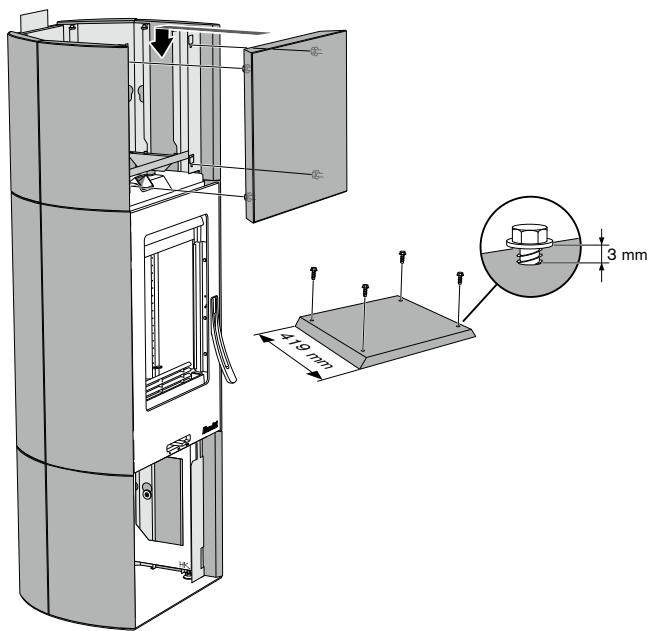

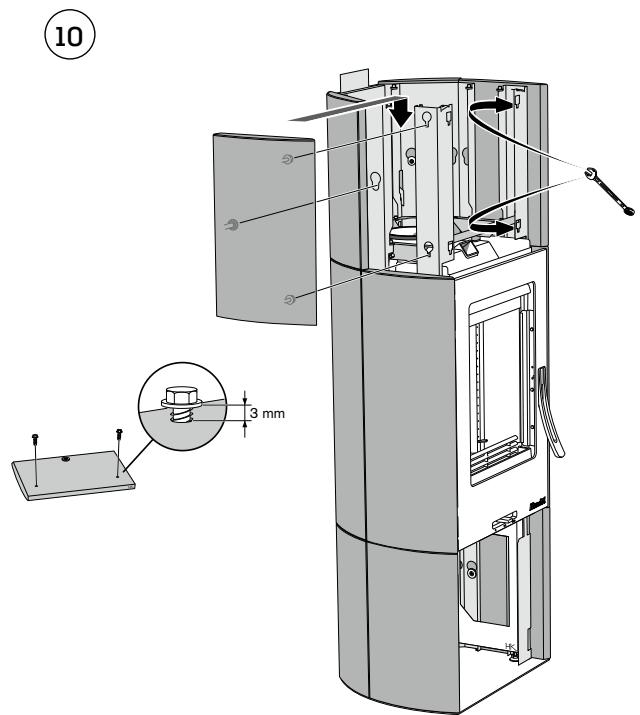

Insérer 4 vis dans la pierre frontale supérieure. Laisser 3 mm entre la pierre et la tête de vis. Accrocher la pierre frontale dans les trous de suspension. 16

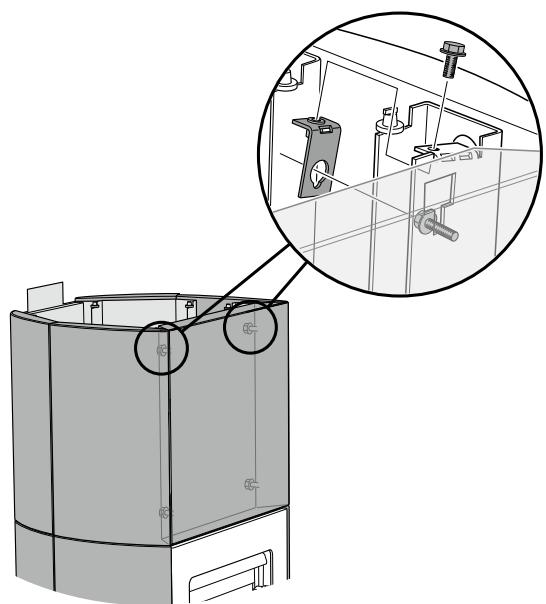

Monter les équerres de réglage sur les vis de scellement supérieures. Ajuster la pierre pour qu'elle s'aligne avec le bord supérieur des pierres latérales. Serrer les 4 vis de scellement.

Important

Si un ventilateur est prévu, veiller à l'installer avant de monter la pierre frontale inférieure.

Vous reporter à la page 94 pour le montage du réservoir de chaleur.

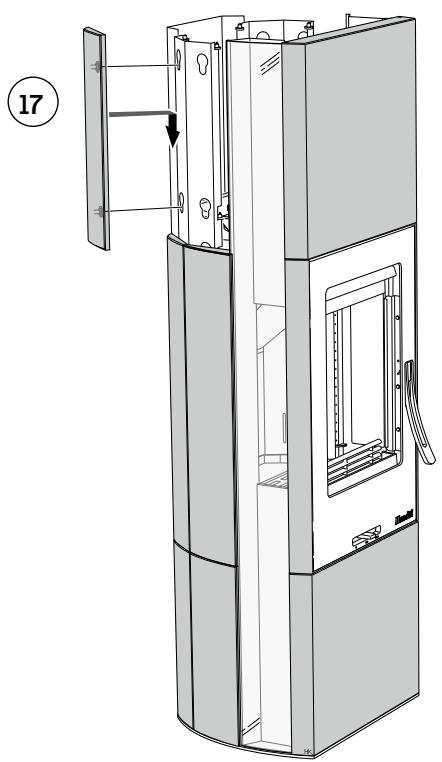

17 Monter la plaque de fixation sur le bord supérieur de la pierre frontale inférieure. Positionner la pierre frontale et la fixer avec 2 vis M5 dans la base.

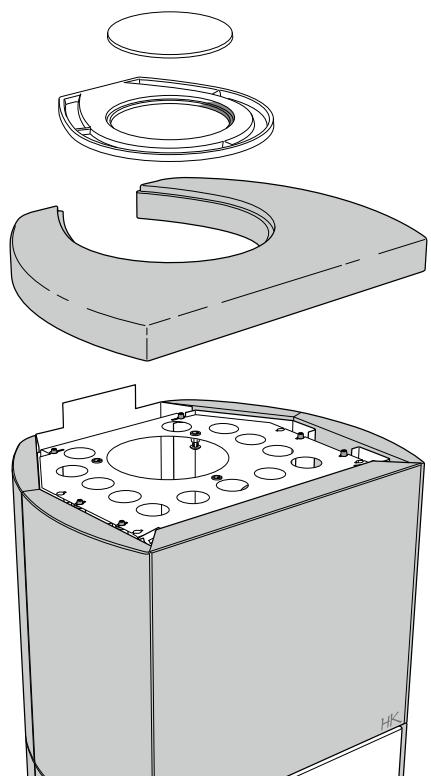

18 Monter la plaque supérieure sur les cônes en silicone ; les vis doivent être orientées vers le bas. Poser ensuite la pierre supérieure, la grille et le couvercle.

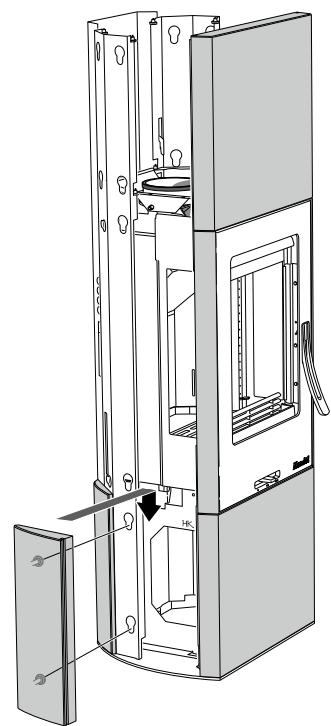

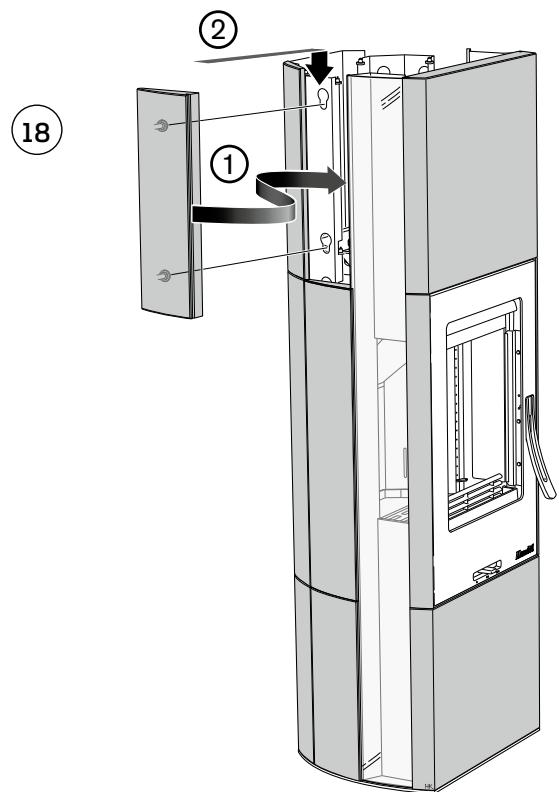

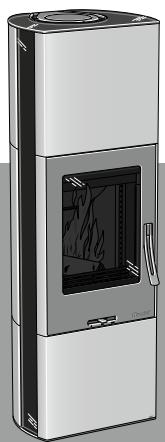

Montage du parement handöl 35T

• Sortir le lot de parement, la grille et la partie supérieure de leur emballage.
• Lire tout le chapitre concernant le montage du parement. S'assurer à la livraison que toutes les pièces ont été livrées et qu'elles sont intactes. Manipuler les éléments avec précaution.
• Sur le modèle Handol 35T, les vitres devront être nettoyées sur le poêle et sur le parement, avant le montage.
• Placer le poêle sur la plaque de sol et vérifier les distances d'installation.

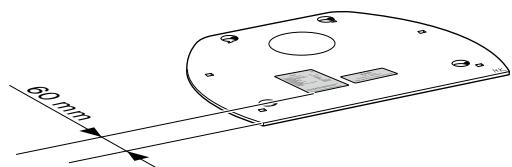

Placer la plaque de fond sur le sol selon les cotes d'installation. Vérifier qu'elle est bien horizontale, utiliser des cales ou des rondelles si besoin. Fixer les plaques signalétiques sur le dessus de la plaque de fond, selon la figure.

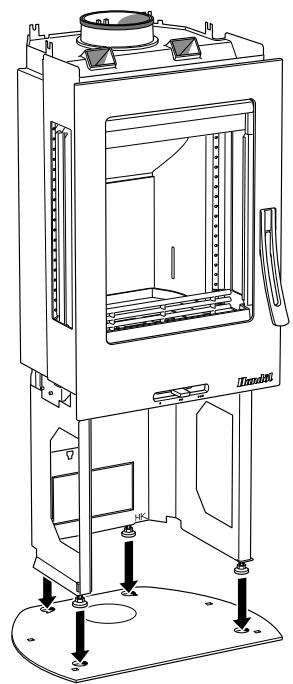

Placer le poèle sur la plaque de fond de sorte que les pieds en plastique se positionnent dans les encoches.

Le numéro des pierres est indiqué dans la figure. Nous recommandons que les pierres soient montées dans l'ordre indiqué dans les pages suivantes. Prendre soit la pierre ollaire. Elle se raye facilement et la graisse la tache facilement. Les petites taches de graisse peuvent être nettoyées avec de l'acetone pur.

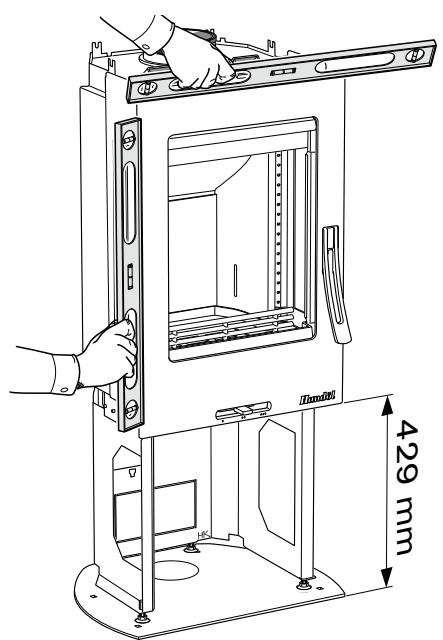

Régler de manière à obtenir 429 mm entre le sol et le bord inférieur de la porte. S'assurer que le poêle est en position verticale.

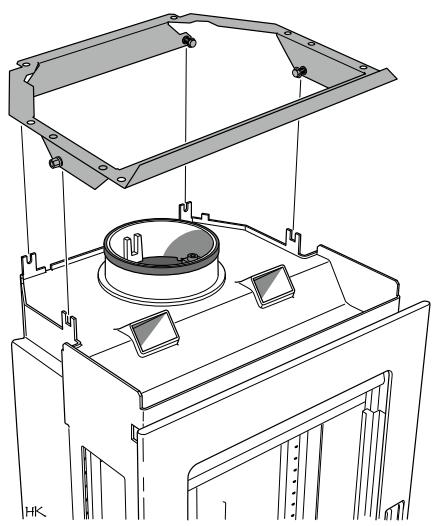

3 Serrer 4 vis M6x20 de quelques tours dans le cadre supérieur et positionner ce dernier pour que les vis correspondent aux rainures.

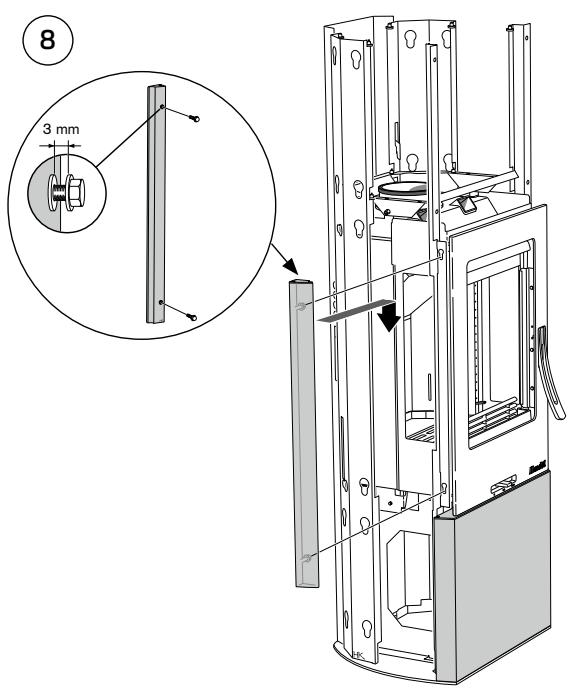

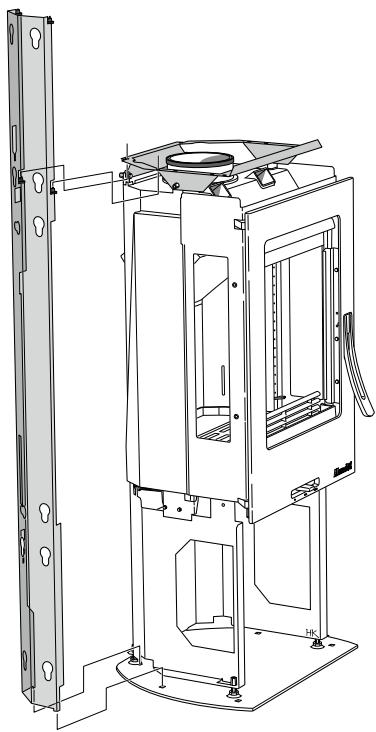

4 Guider les tenons des profilés latéraux arrêté dans la plaque de fond et les accrocher dans le cadre supérieur.

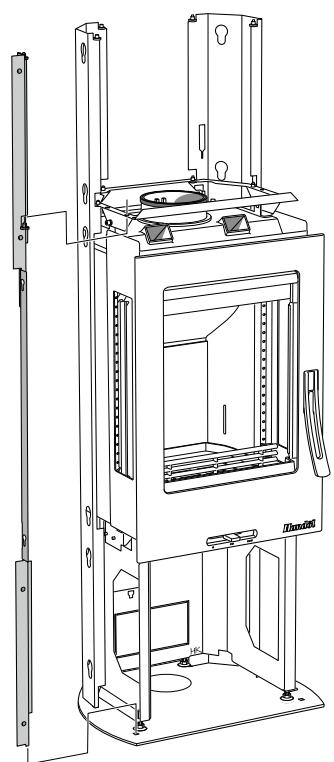

5 Guider les tenons des profilés latéraux avant dans la plaque de fond et les accrocher dans le cadre supérieur. Serrer les vis du cadre supérieur.

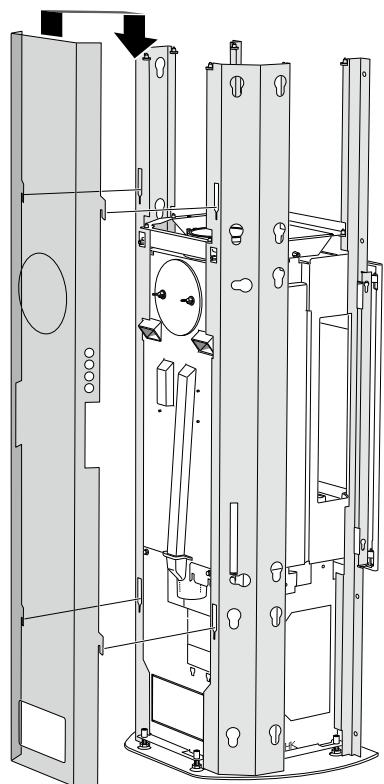

6 Monter la plaque arrière en l'accrochant dans les trous des profilés latéraux. Si le poèle est raccordé par l'arrière, effectuer cette opération maintenant.

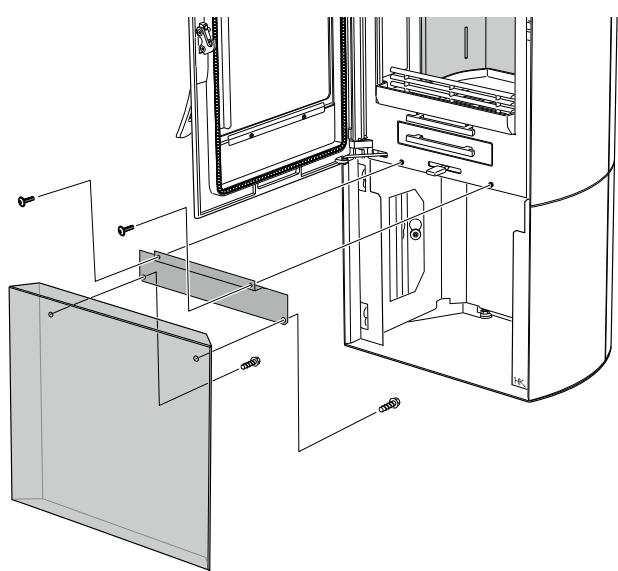

Important : Si un ventilateur est prévu, veiller à l'installer avant de monter la pierre frontale inférieure.

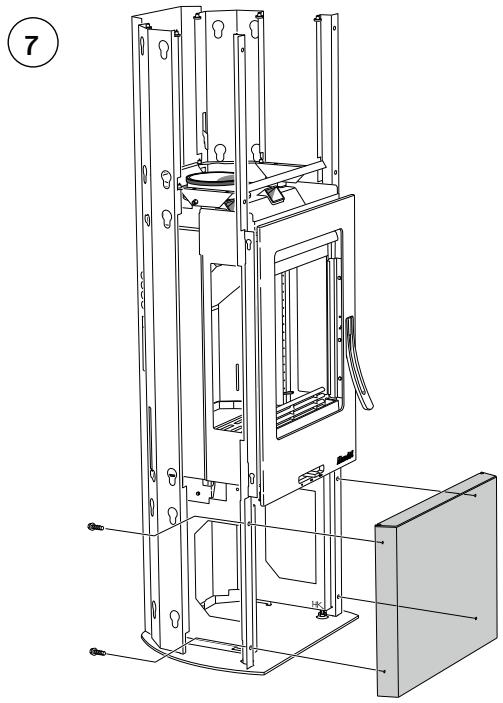

Serrer la pierre frontale inférieure avec les 4 vis de scellement.

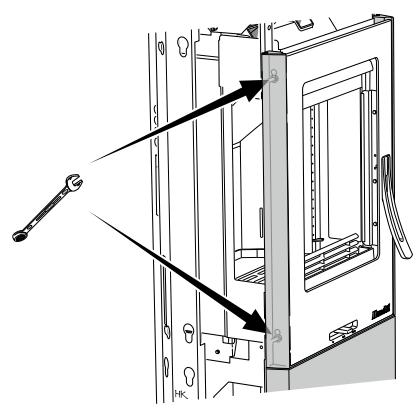

Monter 2 vis M6x8 dans les filetages de l'insert des pierres latérales avant. Accrocher les pierres latérales avant à l'aide des trous de suspension dans les profilés latéraux.

Serrer les vis délicatement.

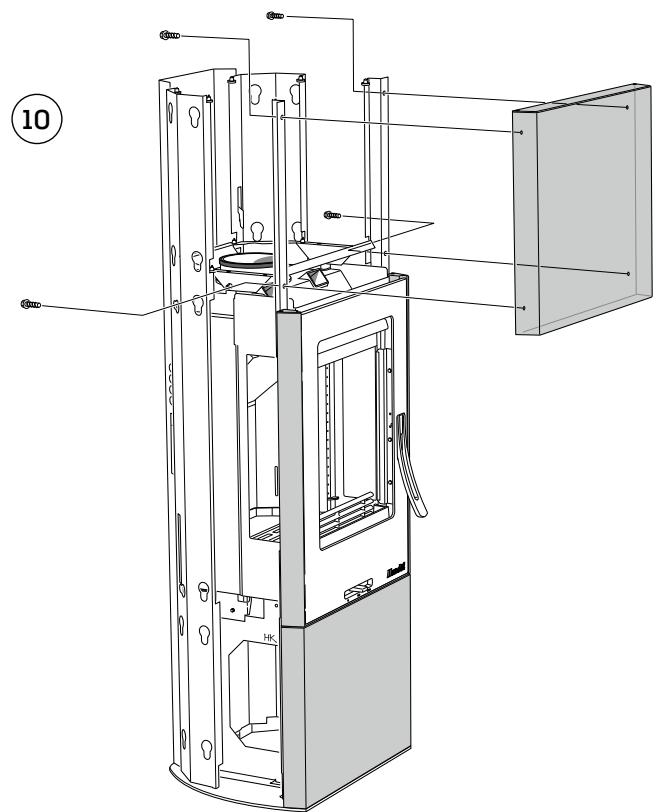

Placer la pierre frontale supérieure au-dessus des pierres latérales avant. Serrer les 4 vis de scellement.

Accrocher la pierre arrière à l'aide des trous de suspension dans les profilés latéraux.

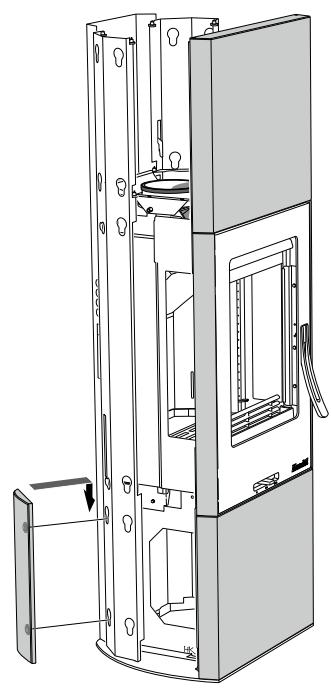

Accrocher les pierres latérales en place.

Soulever le cache au-dessus de la rangée de pierres inférieure. Insérer la bride du cache dans la rainure de la pierre latérale. Les rainures d'aération doivent à présent être orientées vers les pierres frontales. Glisser le cache vers le bas dans les rainures de la plaque de fond.

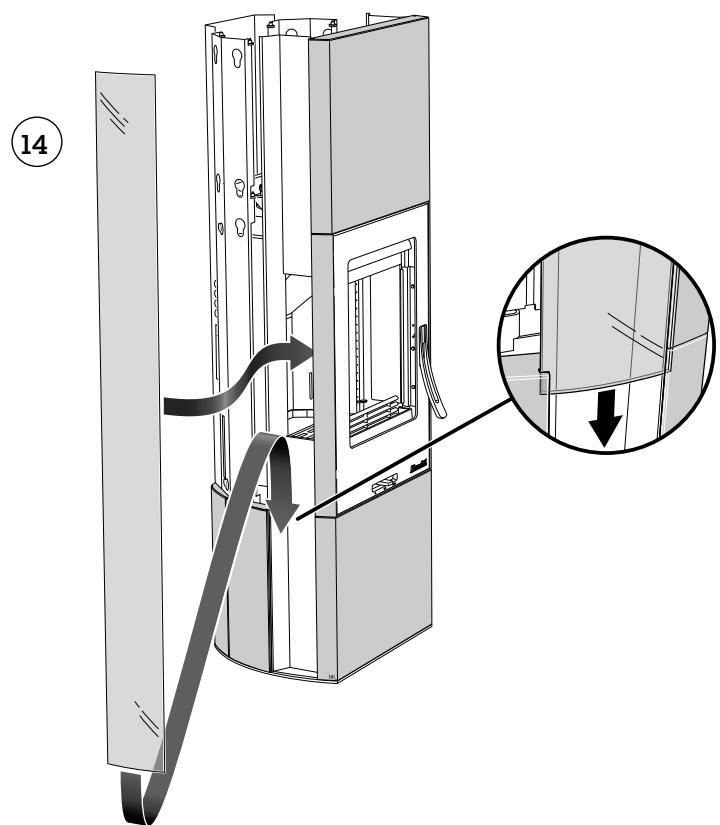

Monter les panneaux en verre de la même manière que les caches.

Monter en pressant les boutons de la pierre mediane arrêté dans les trous de suspension.

Pousser la pierre médiane avant au-dessus de la vitre et du cache. Accrocher ensuite les boutons dans les trous de suspension.

Accrocher la pierre arrêtée en place.

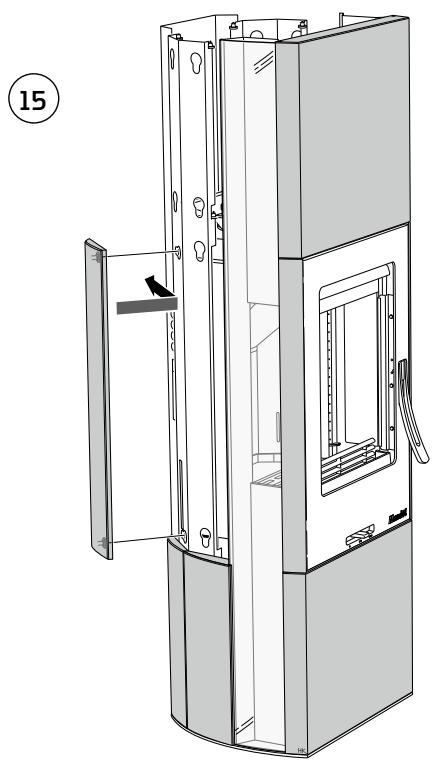

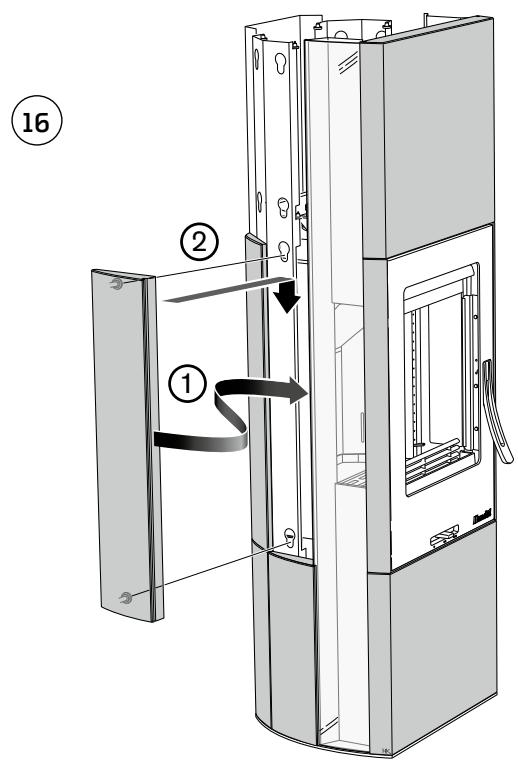

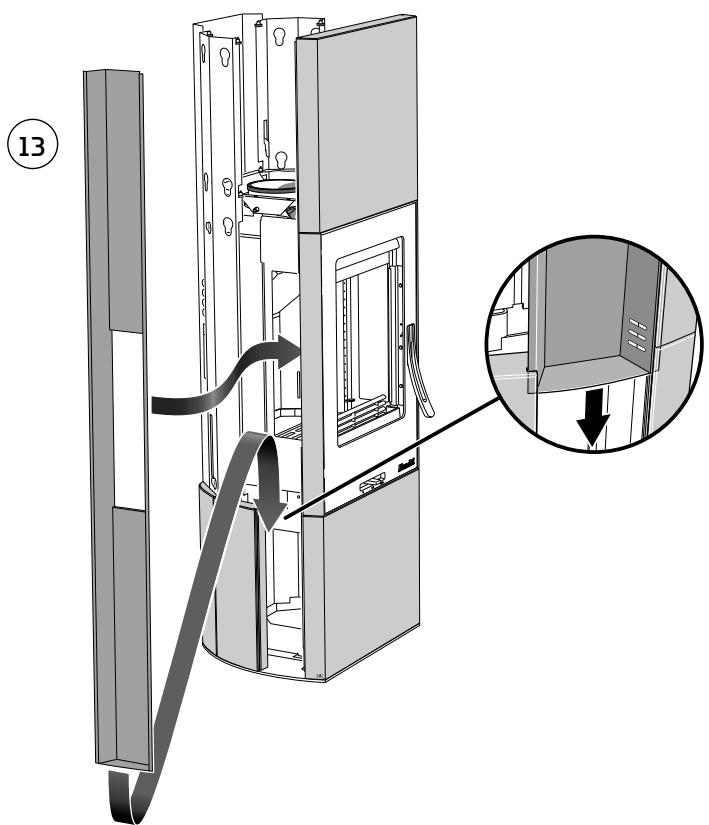

Pousser les pierres latérales au-dessus de la vitre et du cache. Accrocher ensuite les boutons dans les trous de suspension.

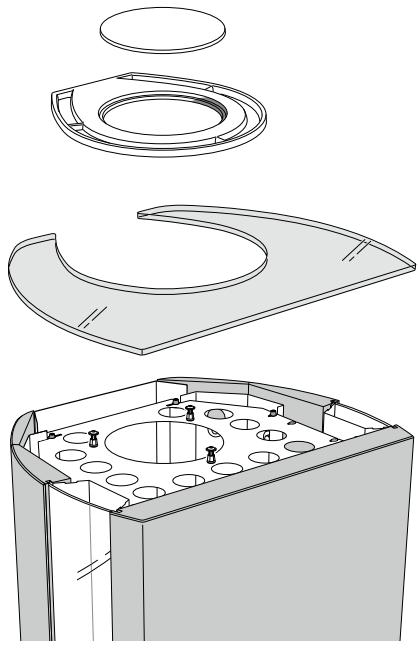

19 Monter la plaque supérieure sur les cônes en silicone. Poser ensuite la plaque supérieure en verre/la pierre ollaire supérieure, la grille et le couvercle.

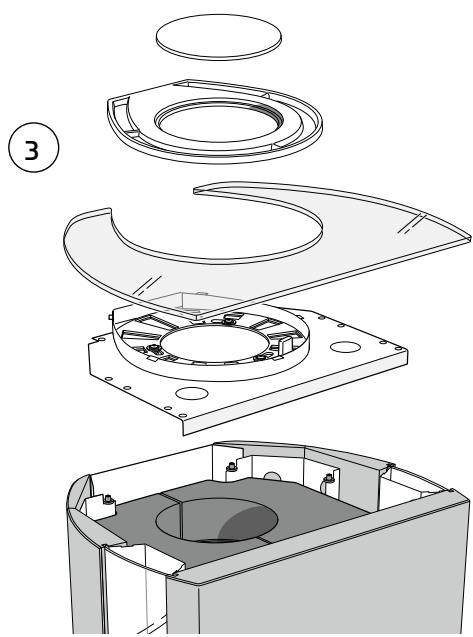

Réservoir de chaleur sur dessus en verre

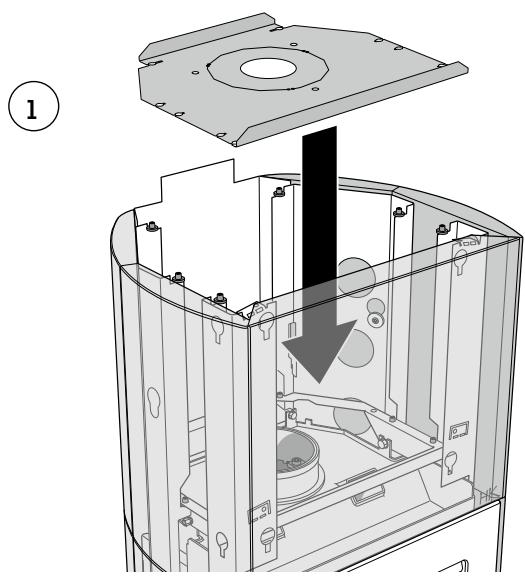

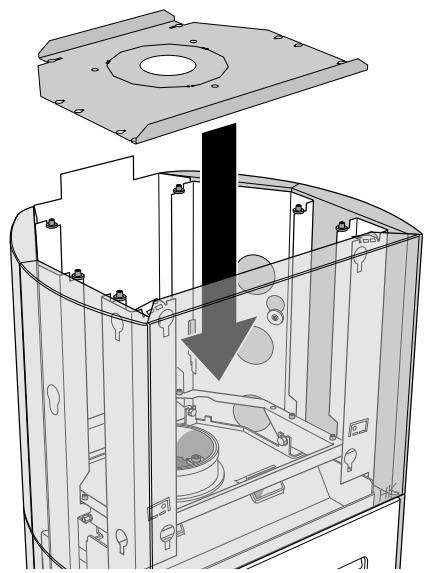

Poser la plaque support des pierres au-dessus de la plaque inférieure.

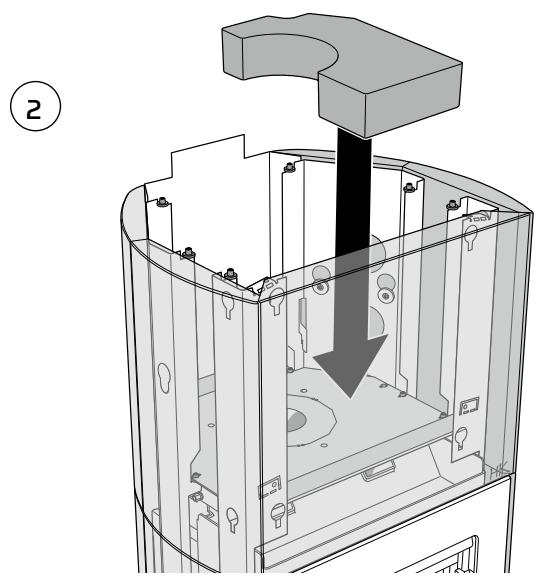

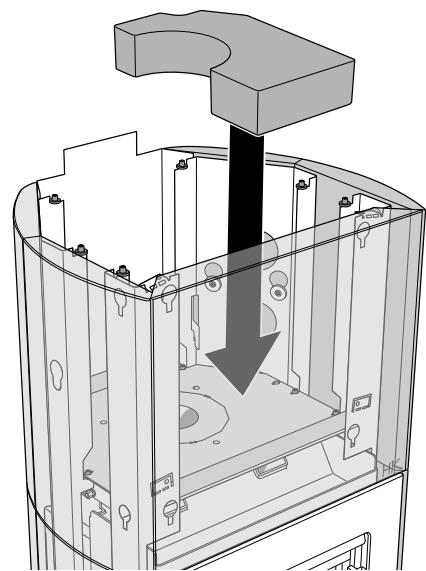

Poser les pierres du réservoir de chaleur sur la plaque support.

Poser le clapet d'air chaud sur les cônes en silicone. Poser ensuite la plaque en verre, la grille et le couvercle.

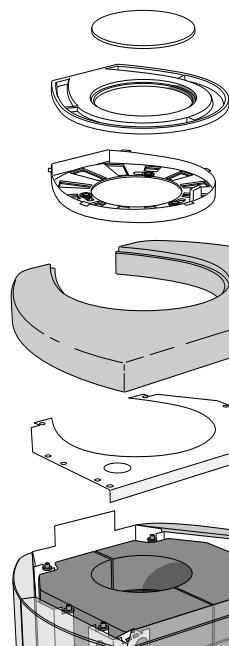

Réservoir de chaleur sur dessus en pierre artificielle

Poser la plaque support des pierres au-dessus de la plaque inférieure.

2 Poser les pierres du réservoir de chaleur sur la plaque support.

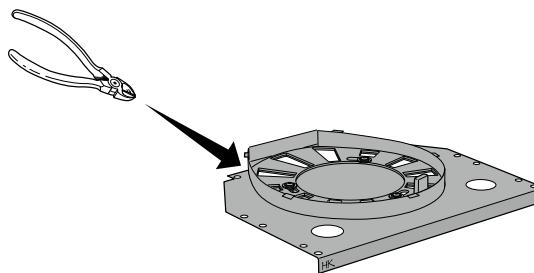

3 Découper le bord arrêté du clapet à l'aide d'une pince coupante. Séparer ensuite le clapet de la plaque sur le bord avant.

4 Monter la plaque sur les cônes en silicone. Mettre en place la plaque supérieure en pierre ollaire et poser le clapet dans la rainure de la pierre. Positionner la grille et le couvercle.
