H54 - Poêle à bois HANDOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois à combustion fixe
Marque	HANDOL
Modèle	H54
Puissance nominale	5 kW
Plage de puissance	3 - 7 kW
Rendement	79 %
Dimensions (L x P x H)	550 x 455 x 825 mm
Poids	149 kg
Diamètre de raccordement	150 mm
Combustible	Bûches de bois
Arrivée d'air	Directe par gaine extérieure ou indirecte par la pièce
Consommation d'air	Environ 25 m³/h
Norme de certification	EN-13240, Label P (n° 22 03 16), NS 3059, DINplus
Matériau	Fonte et acier, option pierre ollaire (H54T)
Raccordement cheminée	Par le haut ou par l'arrière
Tirage minimum requis	12 Pa
Protection du sol	Plaque ininflammable dépassant 300 mm à l'avant, 100 mm sur les côtés
Distance minimale aux murs combustibles	1 mètre de l'ouverture aux éléments inflammables
Entretien	Nettoyage régulier de la vitre, grille et cendrier ; ramonage annuel de la cheminée
Garantie fabricant	Conforme aux documents de certification

FOIRE AUX QUESTIONS - H54 HANDOL

Quel est le combustible recommandé pour le poêle HANDOL H54 ?

Le poêle est conçu pour brûler des bûches de bois. Utilisez du bois sec (taux d'humidité inférieur à 20 %) pour un rendement optimal et moins de fumée.

Quelles sont les distances de sécurité à respecter par rapport aux murs inflammables ?

Prévoyez une distance minimale de 1 mètre entre l'ouverture du poêle et tout élément inflammable du bâtiment ou du décor. Pour les cloisons peintes, respectez la même distance pour éviter la décoloration.

Comment raccorder le poêle à la cheminée ?

Le raccordement peut se faire par le haut (gaine en acier) ou par l'arrière (cheminée en maçonnerie). Pour le raccordement arrière, intervertissez le couvercle et le connecteur après avoir percé le trou prépercé.

Est-il nécessaire d'installer une arrivée d'air extérieure ?

Oui, l'air de combustion doit provenir de l'extérieur. Une gaine de diamètre extérieur 64 mm peut être raccordée via un trou prépercé sur le modèle H54. Si la gaine dépasse 1 m, utilisez un diamètre de 100 mm avec un calorifugeage.

Quel entretien régulier est requis ?

Nettoyez régulièrement la vitre avec un chiffon humide. Retirez les cendres de la grille et du cendrier. Une fois par an, faites ramoner la cheminée par un professionnel.

Le poêle peut-il être installé sur un sol inflammable ?

Non, le sol sous le poêle doit être protégé par une plaque ininflammable (pierre, béton ou métal de 0,7 mm d'épaisseur) dépassant de 300 mm à l'avant et 100 mm sur les côtés.

Comment régler la hauteur des pieds pour assurer la stabilité ?

Démontez l'arrière des pieds, puis réglez chaque pied à la hauteur souhaitée pour que le poêle soit parfaitement horizontal. Remettez les caches en plastique après réglage.

Que faire si la vitre noircit rapidement ?

Cela peut être dû à un bois trop humide ou à une combustion incomplète. Utilisez du bois sec (moins de 20 % d'humidité) et assurez-vous que l'arrivée d'air est suffisante. Nettoyez la vitre avec un produit adapté.

Puis-je utiliser le poêle pendant une coupure de courant ?

Oui, le poêle fonctionne sans électricité. Il utilise le tirage naturel de la cheminée. Assurez-vous que la cheminée a un tirage minimum de 12 Pa.

Où trouver des pièces de rechange pour le HANDOL H54 ?

Contactez le fabricant NIBE ou un revendeur agréé. Les pièces comme la vitre, les joints, la grille et la pierre ollaire (modèle H54T) sont disponibles sur demande.

MODE D'EMPLOI H54 HANDOL

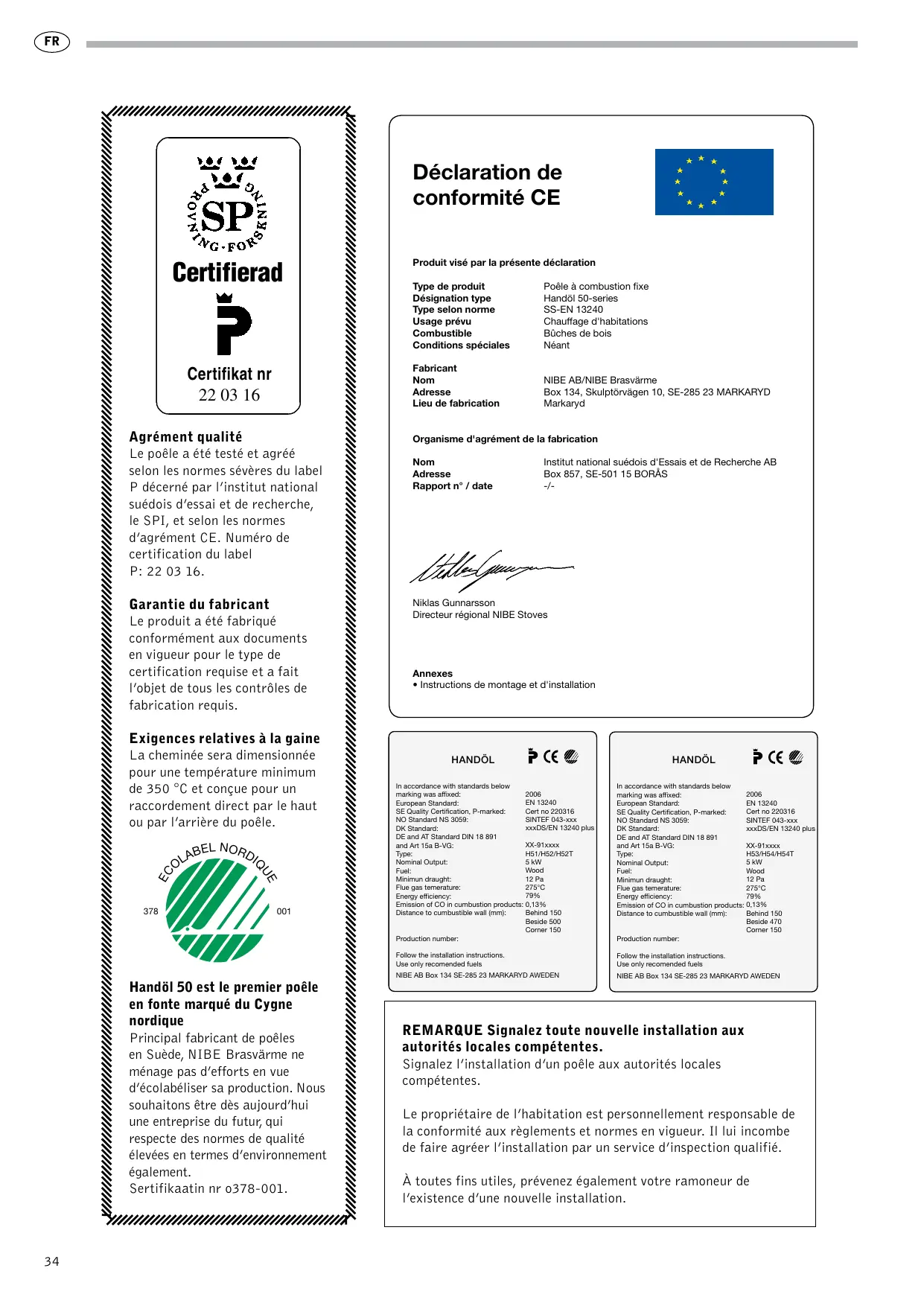

Le poêle a été testé et agréé selon les normes sévères du label P découvert par l'institut national suédois d'essai et de recherche, le SPI, et selon les normes d'agrément CE. Numéro de certification du label P: 22 03 16.

Garantie du fabricant

Le produit a été fabriqué conformément aux documents en vigueur pour le type de certification requise et a fait l'objet de tous les contrôles de fabrication requis.

Exigences relatives à la gaine

La cheminée sera dimensionnée pour une température minimum de 350°C et donc pour un raccordement direct par le haut ou par l'arrière du poële.

Principal fabricant de poêles en Suède, NIBE Brasvärme n'épargne pas d'efforts en vue d'écolabéliser sa production. Nous souhaitons être des aujourd'hui une entreprise du futur, qui respecte des normes de qualité élevées en termes d'environnement également.

Produit visé par la présente déclaration

Type de produit

Désignation type

Type selon norme

Usage prévu

Combustible

Conditions spéciales

Poêle à combustion fixe

Handol 50-series

SS-EN 13240

Chauffage d'habitations

Buches de bois

Néant

Fabricant

Nom

Adresse

Lieu de fabrication

Organisme d'agrément de la fabrication

Nom

Adresse

Rapport n° /date

Institut national suédois d'Essais et de Recherche AB

Box 857, SE-501 15 BORAS

Niklas Gunnarsson

Directeur régional NIBE Stoves

Annexes

• Instructions de montage et d'installation

Remarque signalez toute nouvelle installation aux autorités locales compétentes.

Signalez l'installation d'un poêle aux autorités locales compétentes.

Le propriétaire de l'habitation est personnellement responsable de la conformité aux règlements et normes en vigueur. Il lui incombe de faire agréer l'installation par un service d'inspection qualifié.

À toutes fins utiles, prévenez également votre ramoneur de l'existence d'une nouvelle installation.

Bienvenue dans la famille Handol! Nous espérons que votre poèle vous donnera entière satisfaction. Notre choix témoigne d'un grand souci de la qualité et de l'esthétique. Notre nouveau poèle Handol est doté d'un design intemporel qui sera apprécié pendant toute sa longue durée de vie.

Le poèle à bois est un mode de chauffage à la fois efficace et respectueux de l'environnement.

Avant de procéder à son installation, veuillez lire attentivement les instructions fournies. Veuillez également lire préalablement le document relatif à la première flambée et à l'utilisation du poêle.

Avertissement! le poèle devient très chaud lorsqu'il fonctionne

Lorsque le feu brûle, certaines surfaces du poêle deviennent très chaudes et peuvent provoquer des brûlures. Une importante quantité de chaleur rayonne par la vitre du poêle. Éloigner les matériaux inflammables à une distance de sécurité suffisante. L'allumage de bûches peut dégager de la fumée épaisse, avec risque d'inflammation rapide de gaz susceptible d'être à l'origine de blessures et de dégâts.

Sommaire

Généralités 36

Distances d'installation par rapport

aux murs et au plafond 37

Démontage des éléments libres 39

Arrivée d'air 41

Réglage et raccordement H51 42

Réglage et raccordement H52/H52T 43

Réglage et raccordement H53 45

Réglage et raccordement H54/H54T 46

Raccordement à la cheminée 48

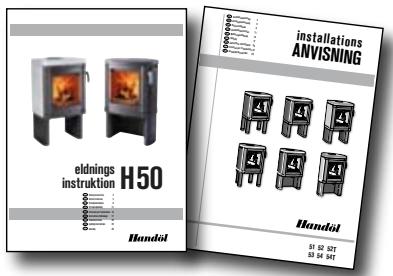

Généralités

Ce manuel contient des instructions sur l'assemblage et l'installation de la série Handol 50.

Pour garantir le fonctionnement et la sécurité du poêle, il est recommandé de le faire installer par un professionnel.

Des instructions d'allumage et d'utilisation sont également fournies avec le poèle. Lisez-les attentivement et conservez-les pour les consulter ultérieurement.

Le poèle est de type agréé et doit être raccordé à une cheminée dimensionnée pour une température minimale de 350°C dont le diamètre externe est de 150mm. L'air de combustion doit provenir de l'extérieur.

Caractéristiques techniques

Puissance 3-7 kW

Puissance nominale 5 kW

Rendement 79%

Modèles 51 52 52T 53 54 54T

Poids (kg) 128 135 172 143 149 190

Largeur (mm) 495 495 495 550 550 550

Profondeur (mm) 420 420 420 455 455 455

Hauteur (mm) 825, 825, 875, 825, 825, 875

Diamètre externe du raccord: 150mm

Type agréé selon:

La norme européenne EN-13240

le label P décerné par l'institut suédois de qualité et

d'environnement, n° certification 22 03 16

(N) la norme norvégienne NS 3059, n° SINTEF 110-0257

(DE/A) DINplus, Art. 15a B-VG RRF-40 07 1261

Structure portante

Assurez-vous que les poutres en bois peuvent supporter le poids du poèle et de la cheminée. Le poèle et la cheminée s'installent en général sans problème dans une habitation unifamiliale lorsque leur poids ne dépasse pas 400 kg.

Plaque de sol

Protégez le sol contre les projections de braises en posant une plaque sous le poêle. Lorsque le sol sous le poêle est inflammable, le protégez à l'aide d'un matériel ininflammable dépassant au minimum de 300 mm à l'avant et 100 mm de chaque côté.

La plaque de sol peut être en pierre naturelle, en béton ou en métal de 0,7 mm d'épaisseur. Une plaque de sol en acier peint est disponible comme accessoire.

Cheminee

Le poêle exige un tirage de minimum -12 Pa dans la cheminée. Le tirage est influencé par la longueur de la cheminée ainsi que par sa section et son étanchéité. La longueur minimale recommandée est de 3,5 m, pour une section intérieure de 150 à 200 mm². (140-160 mm de diamètre). Vérifier que la cheminée est étanche et qu'il n'y a pas de fuites au niveau des branchements et trappes.

Remarque : une gaine fortement coude et comportant des sections horizontales réduit fortement le tirage de la cheminée. Ne pas dépasser 1 m de gaine horizontale, pour autant que l'on dispose d'une longueur verticale d'au moins 5 m. Il doit être possible de ramoner la gaine sur toute sa longueur et les trappes à suie doivent être aisément accessibles.

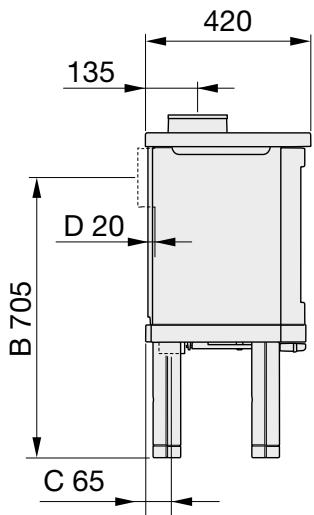

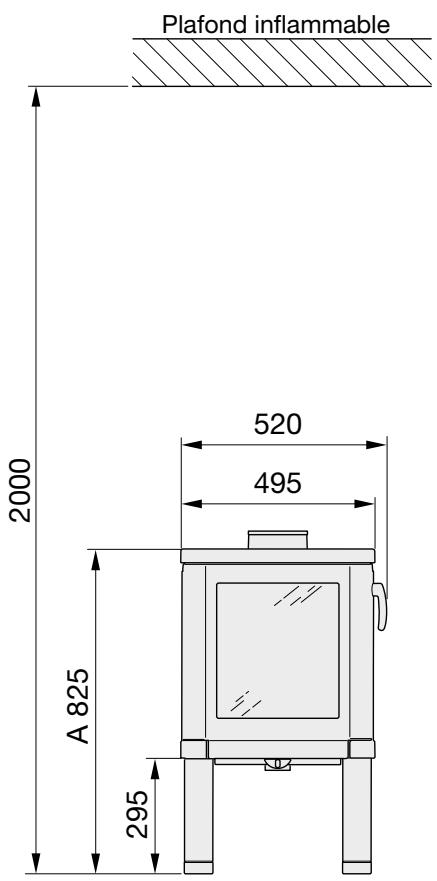

Distances d'installation par rapport aux murs et au plafond

H51, H52 et H52T

Installer le poèle sur une plaque de fond et vérifier que les distances d'installation mentionnées dans les schémas sont respectées. Prévoir une distance minimale de 1 mètre entre l'ouverture du poèle et les éléments inflammables du bâtiment ou du décor.

Pour un raccordement de la gaine d'évacuation par le haut du poèle, voir les instructions d'installation correspondantes. Respecter les distances de sécurité applicables aux gaines en acier par rapport aux éléments combustibles.

A = hauteur du sol au raccord de cheminée, 0150 B = hauteur du sol au centre du conduit arrière d'évacuation, Ø150 C = distance entre l'arrière et le centre de l'ouverture d'arrivee d'air, 064 D = distance entre l'arrière du poèle et l'arrière de l'évacuation, Ø150

Zone admise pour du matériel combustible.

• Pour éviter la décoloration des cloisons antifeu peintes, nous recommandons de respecter la même distance que par rapport aux cloisons inflammables.

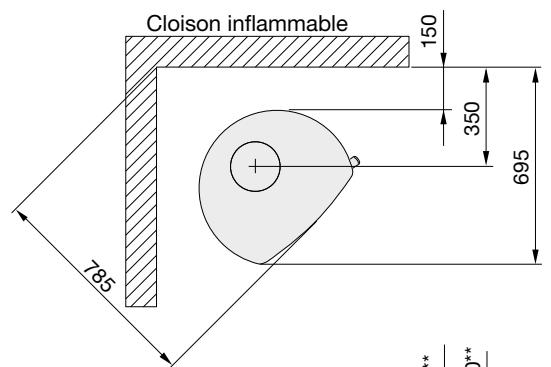

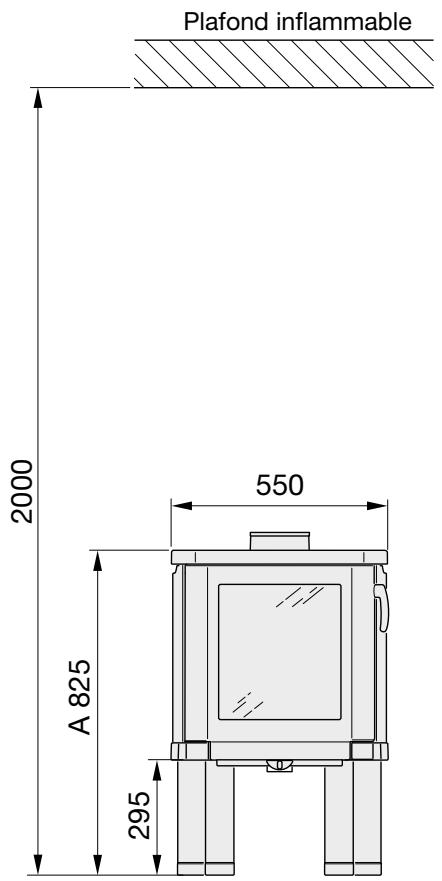

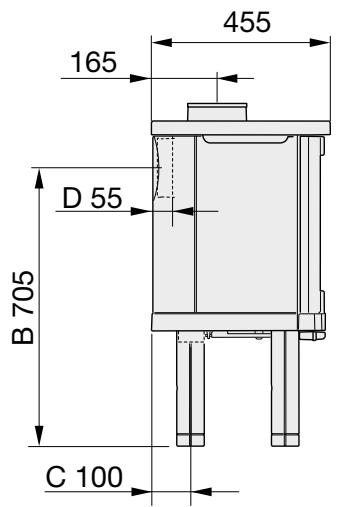

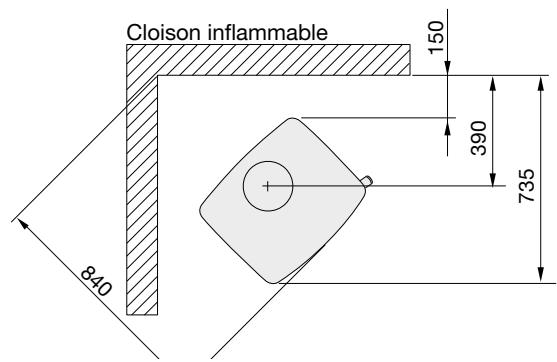

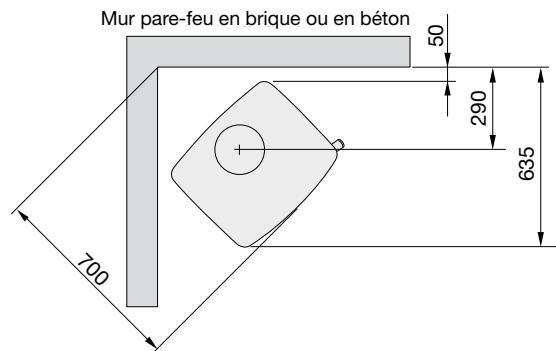

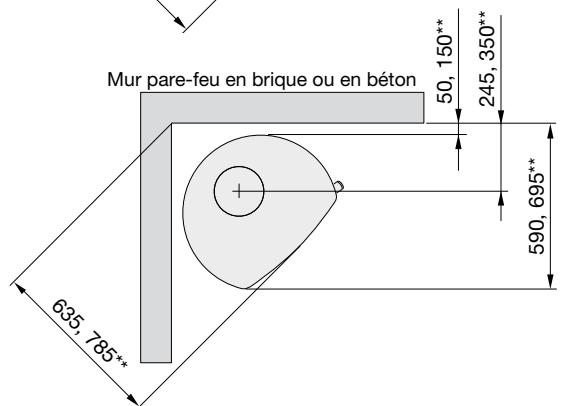

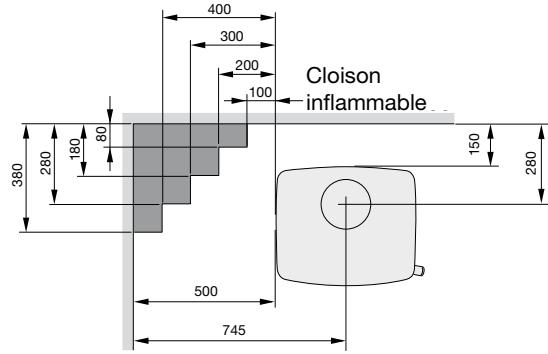

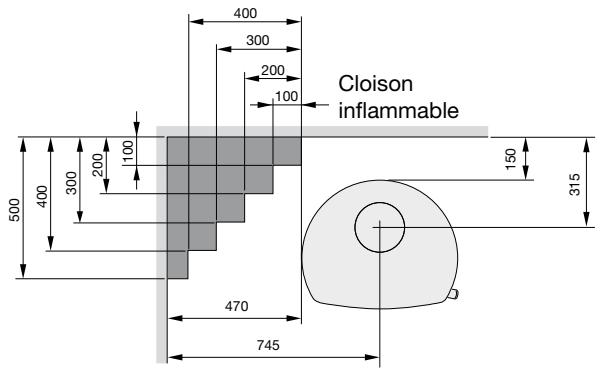

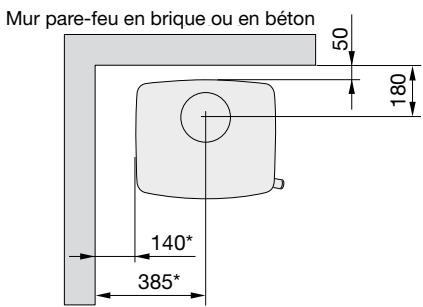

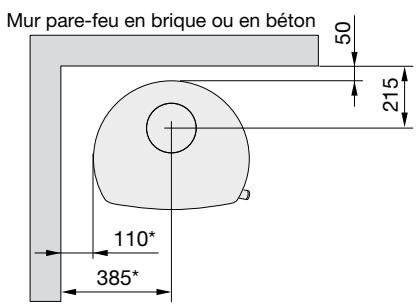

Distances d'installation par rapport aux murs et au plafond

H53, H54 et H54T

Installer le poèle sur une plaque de fond et vérifier que les distances d'installation mentionnées dans les schémas sont respectées. Prévoir une distance minimale de 1 mètre entre l'ouverture du poèle et les éléments inflammables du BATIMENT ou du décor.

Pour un raccordement de la gaine d'évacuation par le haut du poèle, voir les instructions d'installation correspondantes. Respecter les distances de sécurité applicables aux gaines en acier par rapport aux éléments combustibles.

A = hauteur du sol au raccord de cheminée, 0150 B = hauteur du sol au centre du conduit arrêté d'évacuation, 0150 C = distance entre l'arrière et le centre de l'arrivée d'air, 0150 D = distance entre l'arrière du poèle et l'arrière de l'évacuation, 0150

Zone admise pour du matériel combustible.

• Pour éviter la décoloration des cloisons antifeu peintes, nous recommandons de respecter la même distance que par rapport aux cloisons inflammables. Avec la plaque de sol Handöl 50, la distance minimale d'installation s'applique lorsque l'air de combustion provient de la pièce ou de l'extérieur, par le sol. Lorsque l'air extérieur n'est PAS raccordé par le sol, le poêle peut être installé à 50 mm des cloisons antifeu pour autant qu'une plaque de sol Nibe au motif d'écaillées soit utilisée.

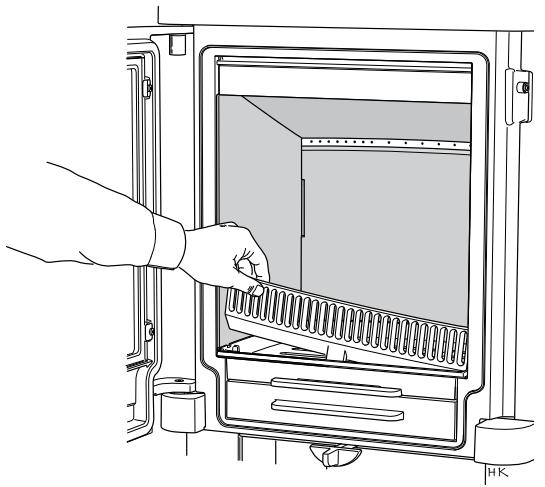

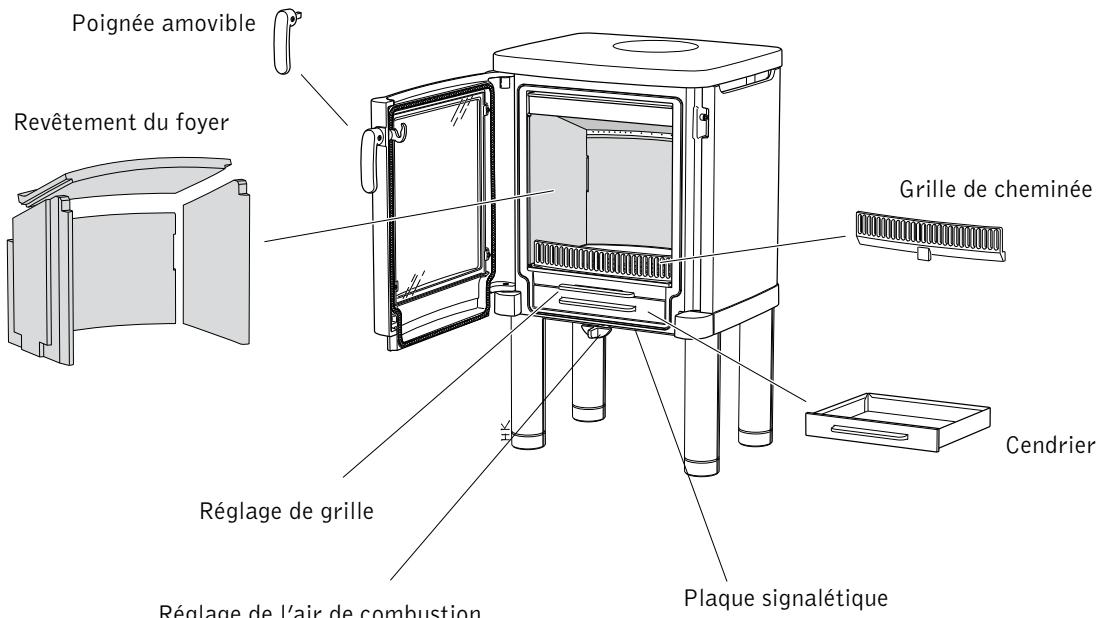

Grille de retenue

Soulever la grille de retenue vers le haut pour éliminer le dépôt de cendre dans la rainure de guidage de la grille-corbeille. Remettre ensuite la grille de retenue en place.

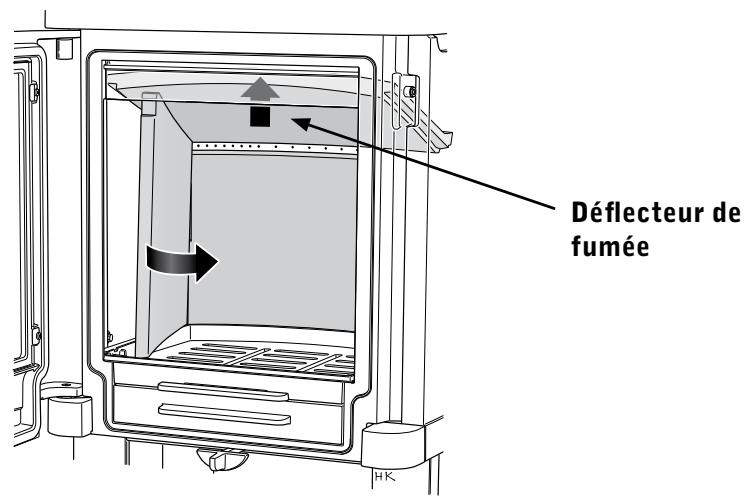

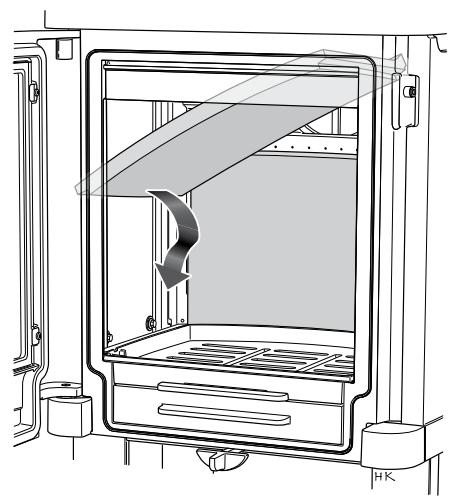

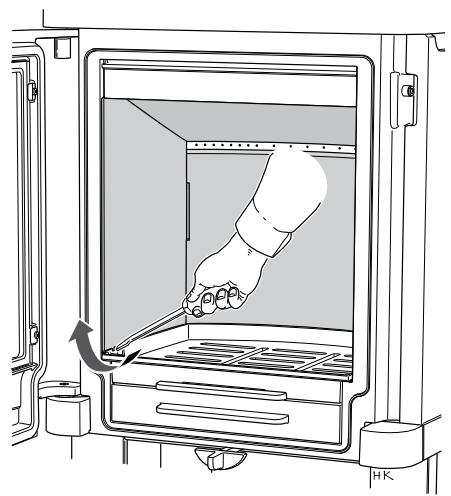

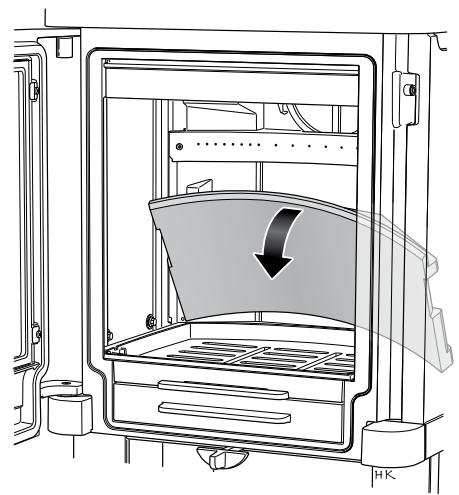

Intérieur du foyer

Pour brosser l'intérieur du foyer, restorer le déflecteur de fumée après avoir démonté un des côtés.

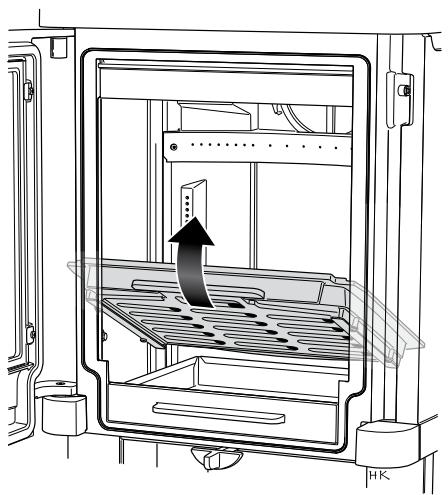

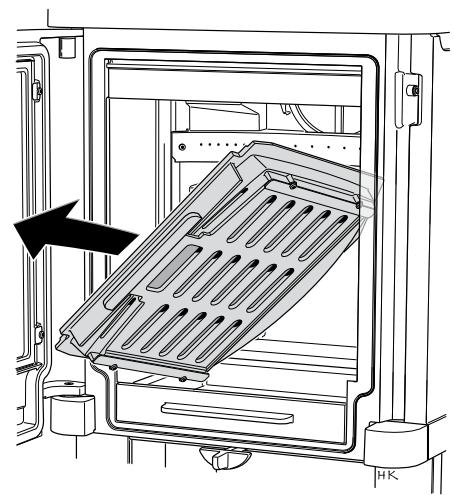

Grille-corbeille

La grille-corbeille peut être dégagée après avoir retiré le parement intérieur.

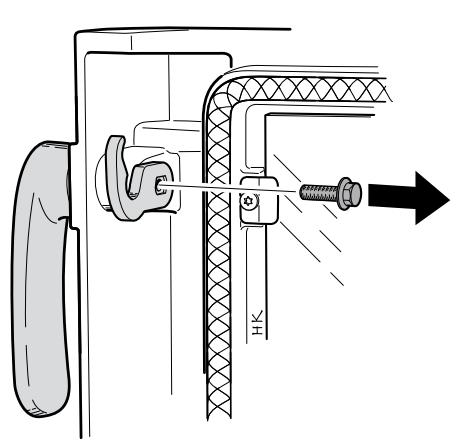

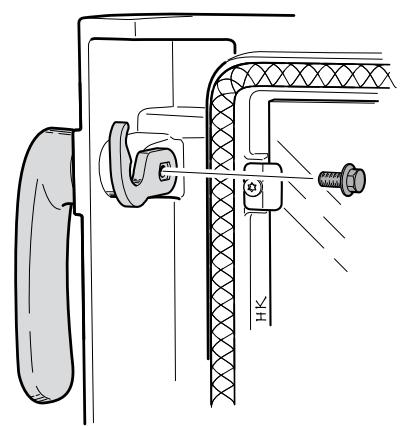

Poignée fixe ou amovible

Le poêle est fourni avec la poignée montée. Pour la rendre amovible, remplacer la vis du loquet par la vis plus courte.

Arrivée d'air

L'air de combustion peut venir directement par une gaine connectée à l'extérieur. Il peut également venir de manière indirecte via un évent pratique dans le mur extérieur de la pièce où est installé le poêle. La combustion consomme environ 25m³ d'air par heure.

Ci-contre, à droite, quelques exemples d'installation. Sur certains modèles tels que le H54 et le H54T, lorsque l'air arrive par le mur du fond, un trou prépercé à défoncer permet de connecter une gaine (voir ci-dessous).

Le branchement de la gaine d'arrivée d'air du poèle a un diamètre extérieur de 064 mm.

Dans les zones chaudes, la gaine doit être calorifugée à l'aide de 30 mm de laine minérale recouverte d'un pare-vapeur (en plastique). Important : utiliser un joint composé pour étancher le raccord entre la gaine et le mur (ou le sol). Lorsque la gaine se branchant sur la cheminée mesure plus de 1 mètre de long, augmenter son diamètre à 100 mm et utiliser un évvent mural plus large.

Une gaine d'arrivée d'air de 1 mètre avec calorifugeage anticondensation est disponible en accessoire.

H51, H52, H52T Et 53

Une protection pour gaine d'arrivée d'air extérieur est disponible en accessoire. La gaine peut être installée après le poèle.

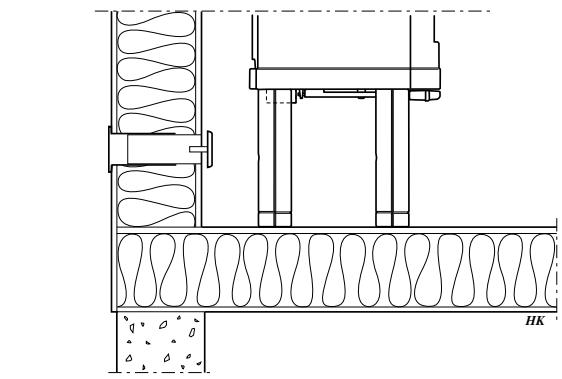

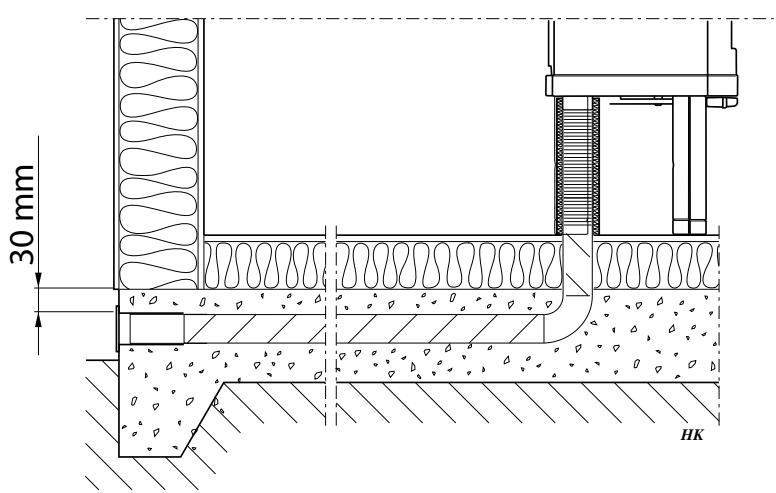

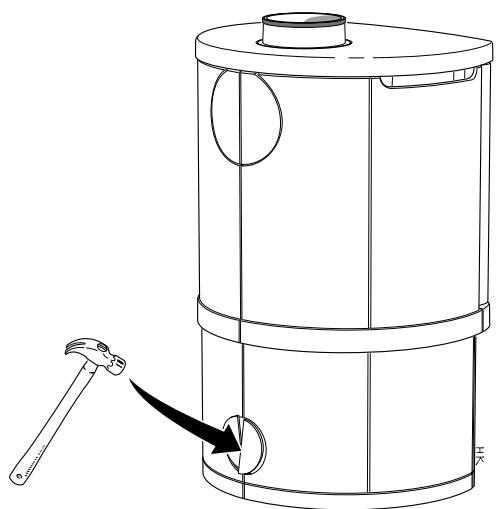

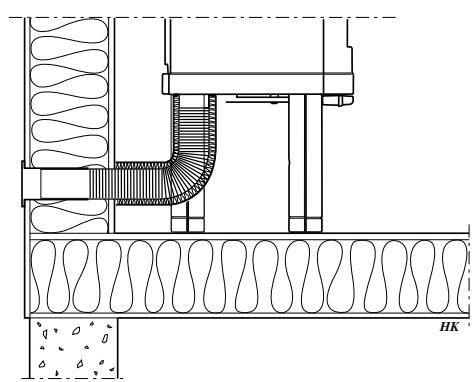

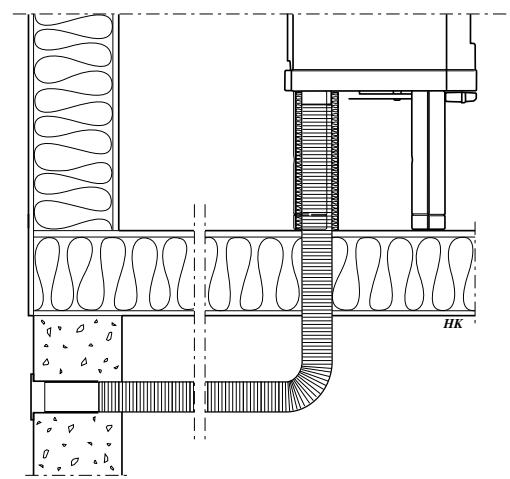

Trou à défoncer sur H54 et H54T

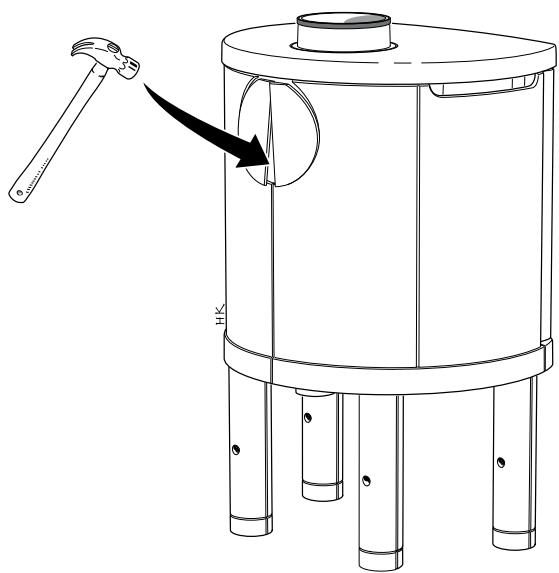

Pour raccorder la gaine d'arrivée d'air, défoncer au marteau le trou prépercé dans la base.

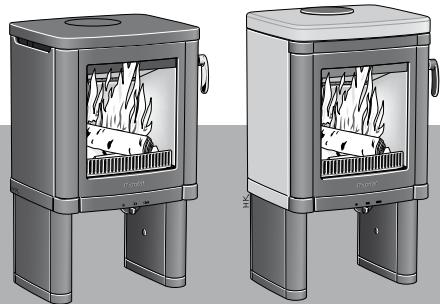

Réglage et raccordement

Handöl 51

Préparatifs pour raccordement par l'arrière

À la livraison, le poèle est préparé pour être raccordé par le haut. Lorsque le poèle est raccordé par l'arrière, il suffit d'intervertir le couvercle et le connecteur.

• Démonter le parement comme expliqué précédemment, voir page 39.
• Retirer au marteau le cercle prépercé sur la face arrière du poêle, en veillant à protéger le sol.
• Dévisser ensuite le connecteur et le couvercle.
• Les permuter et remettre les vis en place.

Réglage du poêle

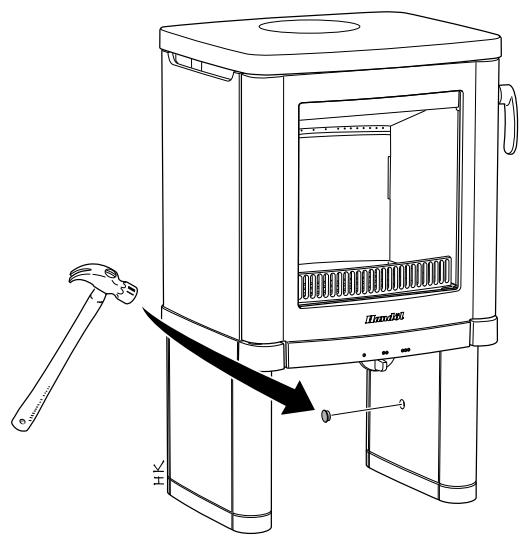

Positionner le poèle sur la plaque de sol. - Démonter l'arrière des pieds. - Régler la hauteur des pieds de manière à assurer l'horizontalité du poèle. - Une fois l'arrière remis en place, remettre les caches en plastique sur les vis.

Réglage et raccordement

Handöl 52 / 52T

Préparatifs pour raccordement par l'arrière

À la livraison, le poèle est préparé pour être raccordé par le haut. Lorsque le poèle est raccordé par l'arrière, il suffit d'intervertir le couvercle et le connecteur.

• Démonter le parement comme expliqué précédemment, voir page 39.
• Retirer au marteau le cercle prépercé sur la face arrière du poêle, en veillant à protégerr le sol.
• Dévisser ensuite le connecteur et le couvercle.
• Les permuter et remettre les vis en place.

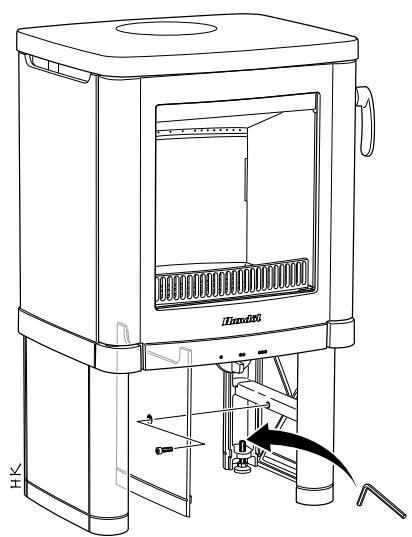

Réglage du poêle

• Positionner le poêle sur la plaque de sol.
• Démonter les caches internes des pieds.
• Régler la hauteur des pieds de manière à assurer l'horizontalité du poêle.
• Une fois l'intérieur des pieds remis en place, remettre les caches en plastique sur les vis.

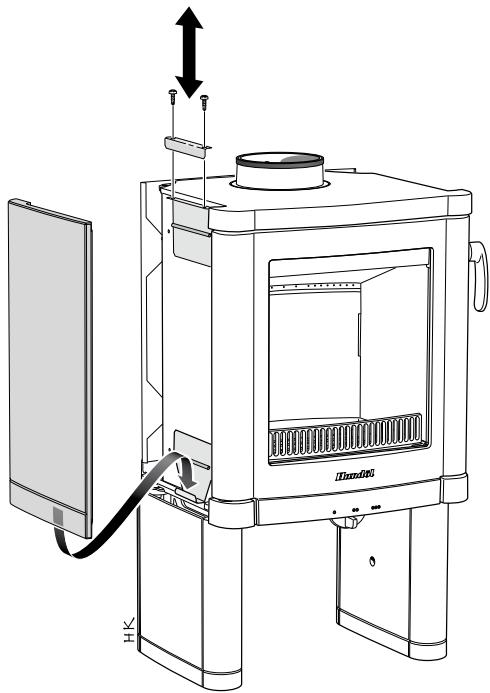

Installation de la pierre ollaire handöl 52T

Manipuler la pierre ollaire avec précaution : les arêtes sont fragiles. Pour nettoyer facilement la pierre ollaire, utiliser un chiffon et de l'acétone.

• Retirer la plaque supérieure.
• Orienter la rainure décorative vers le bas, pour que le côté orienté vers le haut maintienne la pierre ollaire en place.
• Installer et fixer la plaque supérieure de manière à ce que la pierre ollaire soit bloquée par les bords de la plaque.
• Procéder de la même manière de l'autre côté puis mettre en place la pièce supérieure en pierre ollaire.
• En cas de raccordement par l'arrière, installer le couvercle sur le trou prévu pour le raccordement par le haut.

Une plaque chauffante est disponible comme accessoire. Elle s'installe dans la plaque supérieure.

Réglage et raccordement

Handöl 53

Préparatifs pour raccordement par l'arrière

À la livraison, le poèle est préparé pour être raccordé par le haut. Lorsque le poèle est raccordé par l'arrière, il suffit d'intervertir le couvercle et le connecteur.

• Démonter le parement comme expliqué précédemment, voir page 39.
• Retirer au marteau le cercle prépercé sur la face arrêté du poêle, en veillant à protéguer le sol.
• Dévisser ensuite le connecteur et le couvercle.
• Les permuter et remettre les vis en place.

Réglage du poêle

• Positionner le poêle sur la plaque de sol.
• Démonter l'arrière des pieds.
• Régler la hauteur des pieds de manière à assurer l'horizontalité du poêle.
• Une fois l'arrière remis en place, remettre les caches en plastique sur les vis.

Poursuivre à la section « Raccordement à la cheminée » en page 48.

Réglage et raccordement

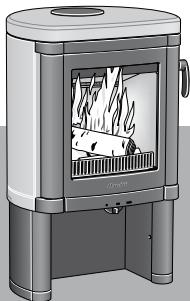

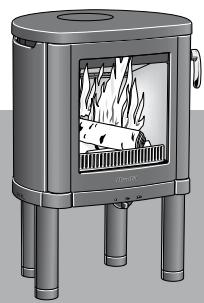

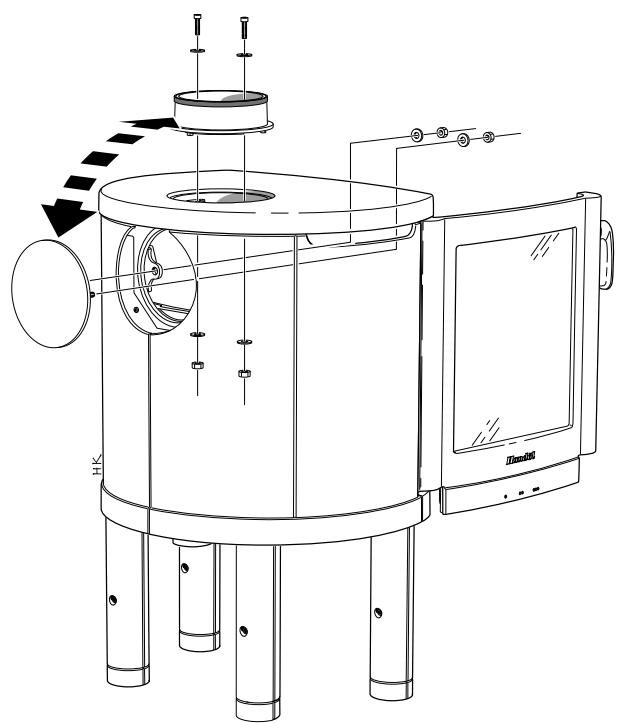

Handöl 54 / 54T

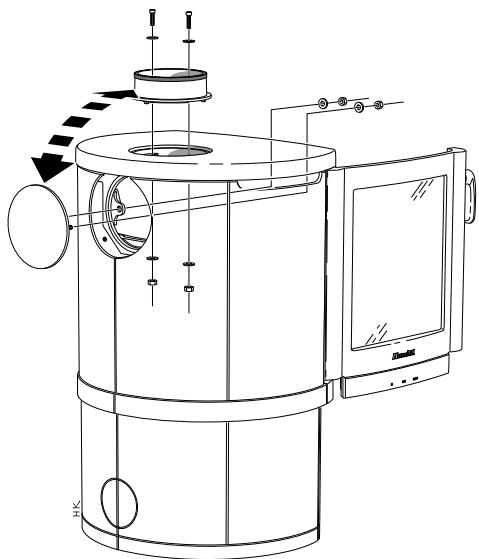

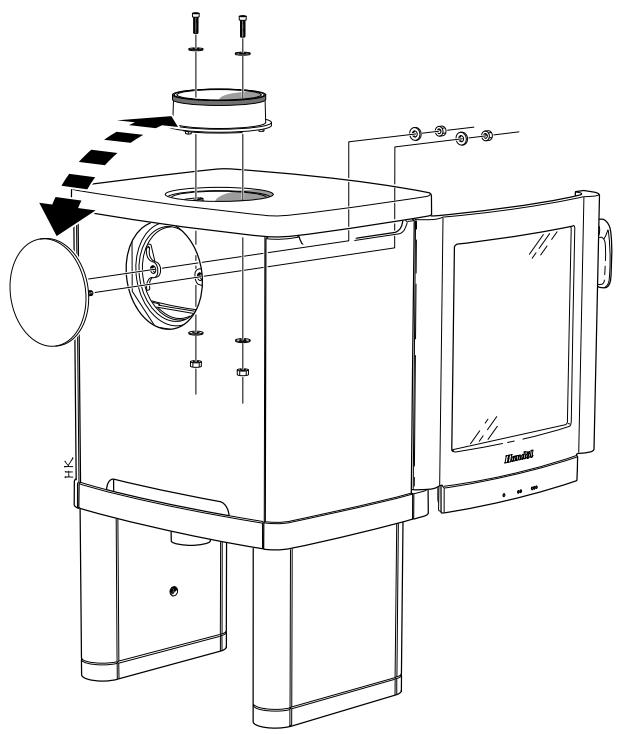

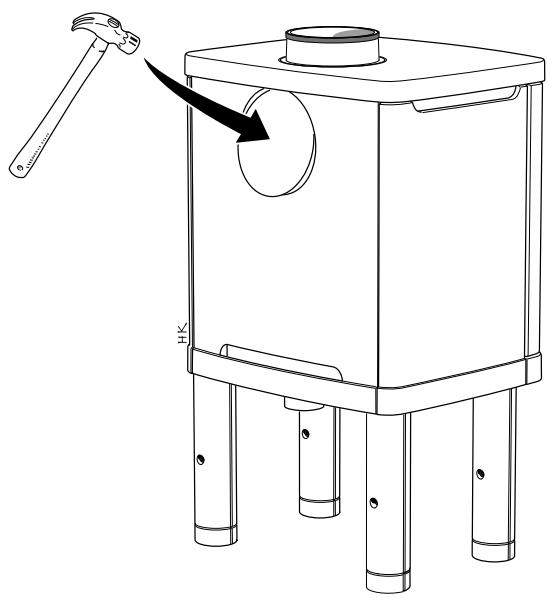

Préparatifs pour raccordement par l'arrière H54

À la livraison, le poèle est préparé pour être raccordé par le haut. Lorsque le poèle est raccordé par l'arrière, il suffit d'intervertir le couvercle et le connecteur.

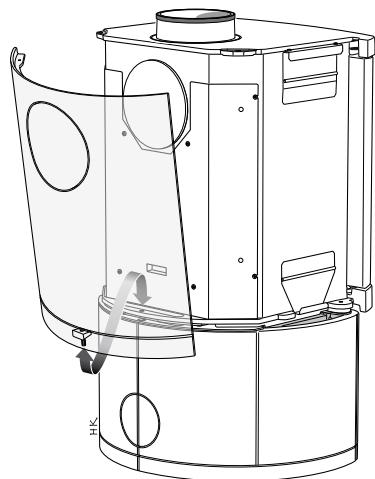

• Démonter le parement comme expliqué précédemment, voir page 39.

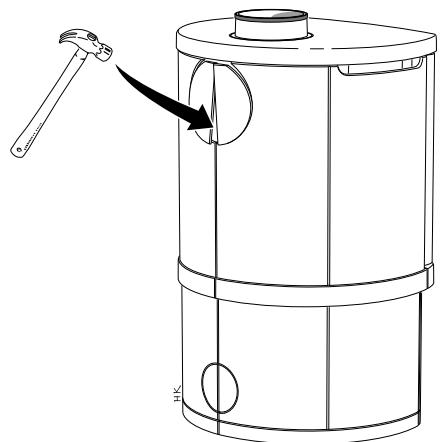

• Retirer au marteau le cercle prépercé sur la face arrière du poêle, en veillant à protéger le sol.
• Dévisser ensuite le connecteur et le couvercle.
• Les permuter et remettre les vis en place.

Préparat pour raccordement par l'arrière H54T

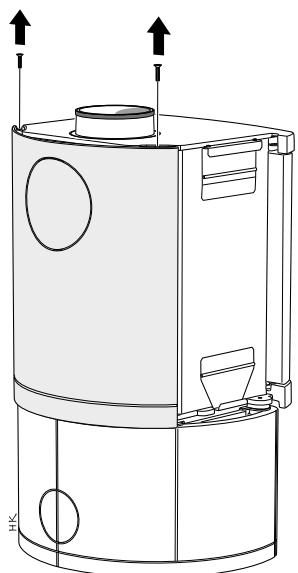

À la livraison, le poèle est préparé pour être raccordé par le haut. Lorsque le poèle est raccordé par l'arrière, il suffit d'intervertir le couvercle et le connecteur.

• Retirer les vis supérieures et soulever l'arrière.
• Retirer au marteau le cercle prépercé situé sur la face arrière du poêle, en veillant à protégner le sol.
• Dévisser ensuite le connecteur et le couvercle.
• Les permuter et remettre les vis en place.

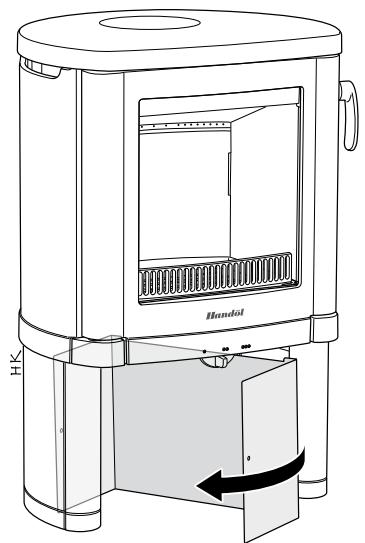

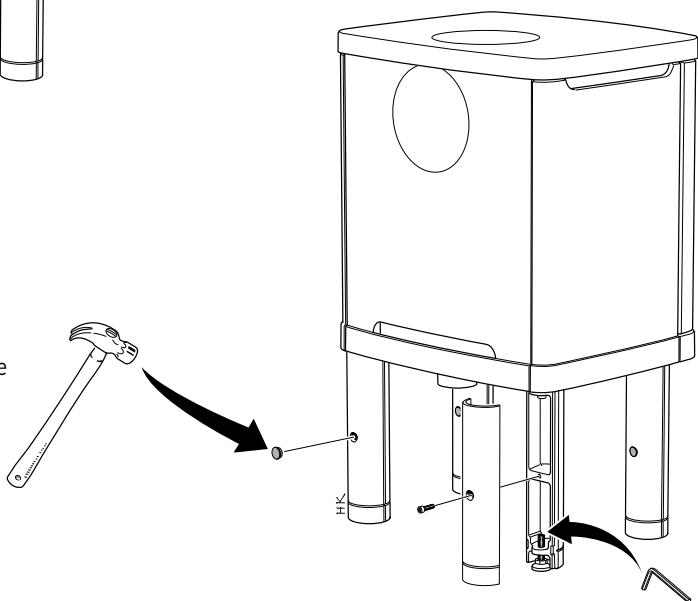

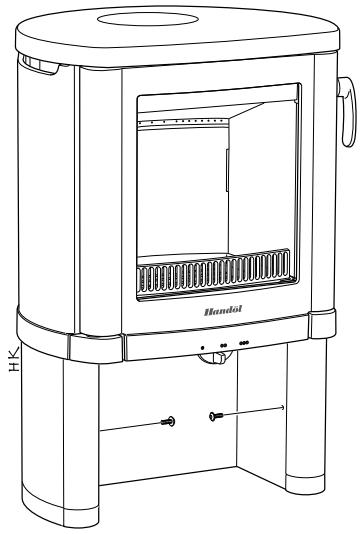

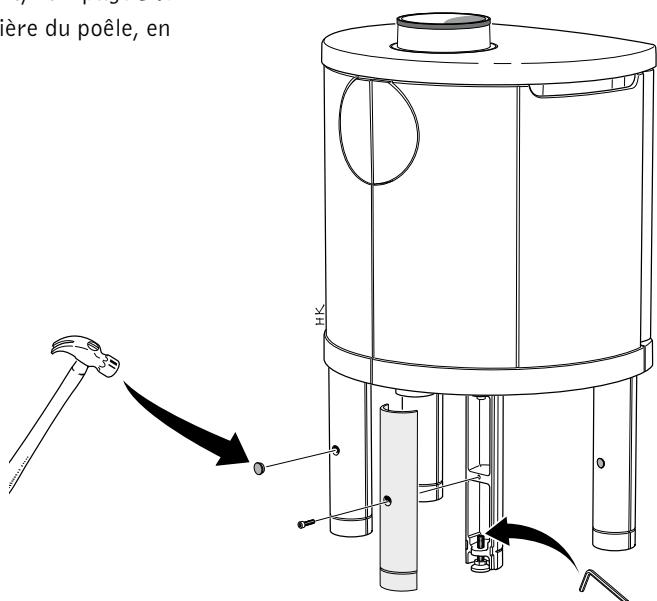

Réglage du poèle

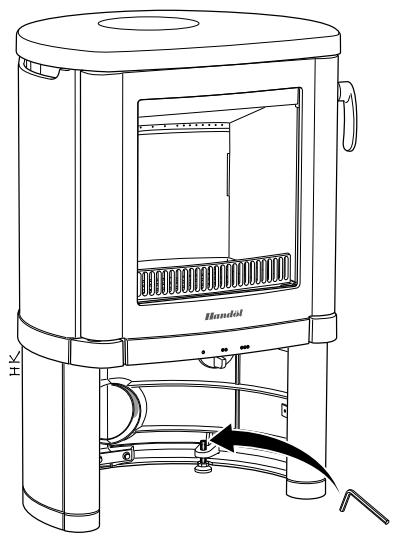

Positionner le poêle sur la plaque de sol. Dévisser la plaque de recouvrement.

La dégager en suivant le mouvement illustré par les flèches.

Régler la hauteur des pieds de manière à assurer l'horizontalité du poêle. Remettre la plaque supérieure en place.

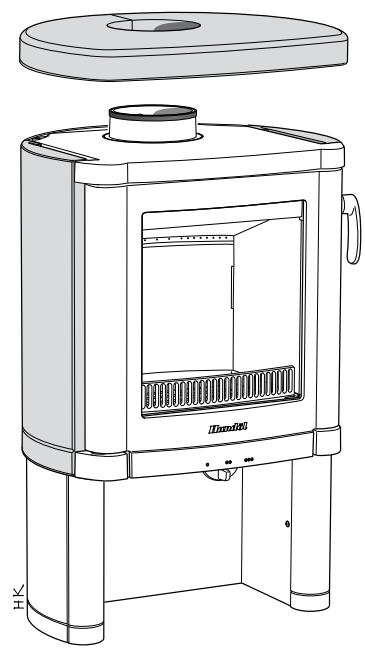

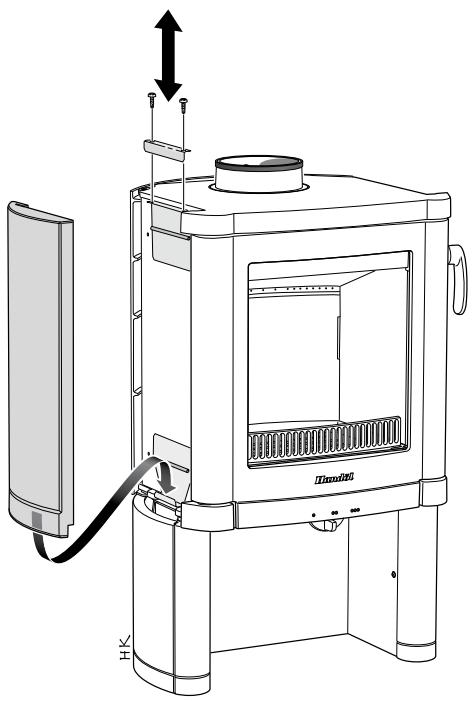

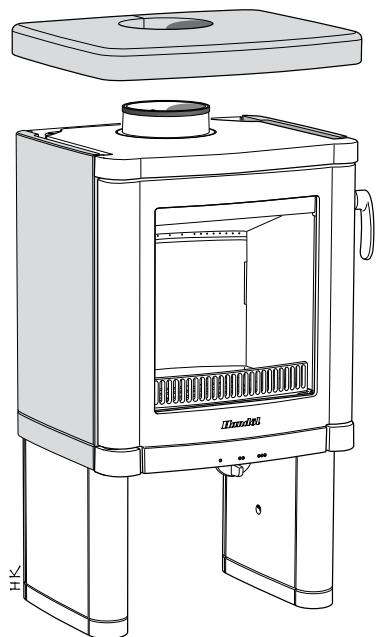

Mise en place de la pierre ollaire H54T

Manipuler la pierre ollaire avec précaution : les arêtes sont fragiles. Pour nettoyer facilement la pierre ollaire, utiliser un chiffon et de l'acétone.

• Retirer la plaque supérieure.
• Orienter la rainure décorative vers le bas, pour que le côté orienté vers le haut maintienne la pierre allaire en place.
• Installer et fixer la plaque supérieure de manière à ce que la pierre ollaire soit bloquée par les bords de la plaque.
• Procéder de la même manière de l'autre côté puis mettre en place la pièce supérieure en pierre ollaire.
• En cas de raccordement par l'arrière, installer le couvercle sur le trou prévu pour le raccordement par le haut.

Une plaque chauffante est disponible comme accessoire. Elle s'installe dans la plaque supérieure.

Raccordement à la cheminée

Une fois le poêle réglé et positionné en respectant les distances d'installation, le raccorder à la cheminée. Choisir une des solutions suivantes.

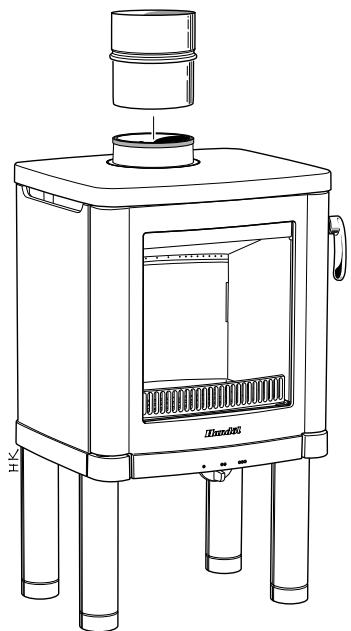

Raccordement par le haut à une gaine en acier

Emboîter le raccord sur le poêle et poursuivre le raccordement à la cheminée conformément aux instructions.

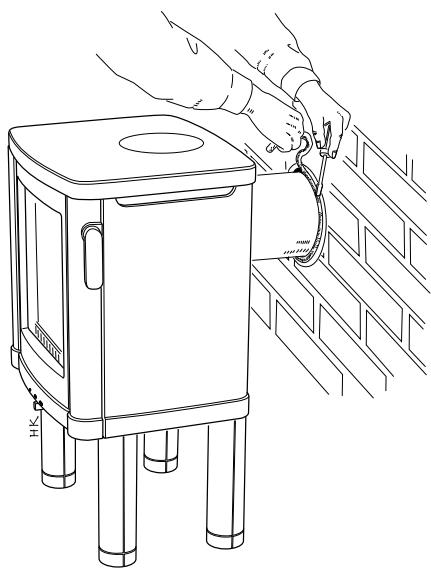

Raccordement par l'arrière à une cheminée en maçonnerie

Le poèle se raccorde par le haut ou par l'arrière à une cheminée en maçonnerie.

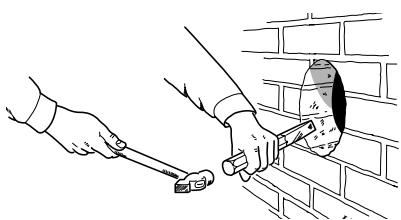

Repérer l'endroit où sera percé le mur pour installer la gaine. Vérifier que la hauteur de raccordement dans le corps de cheminée correspond à la hauteur de sortie de la gaine dans le poèle.

Percer un trou d'environ 180 mm de diamètre.

Cimenter ensuite le raccord mural à l'aide de mortier réfractaire (non fourni). Laisser sécher le mortier avant de raccorder le poêle à la cheminée.

Positionner le raccord. Veiller à ce que le joint reste en place. Calfater la gaine et le connecteur dans le mur à l'aide du joint fourni. Si le joint fourni ne suffit pas, utiliser un matériel ou résistant à la chaleur.
