Type de produit	Alimentation ATX
Certification	80 PLUS Gold
Puissance	850 Watts
Tension d'entrée	100-240V
Fréquence d'entrée	50-60 Hz
Dimensions approximatives	150 x 160 x 86 mm
Poids	2.8 kg
Connecteurs principaux	1 x 24-pin, 2 x 4+4-pin CPU, 6 x 6+2-pin PCIe, 8 x SATA, 4 x Molex
Ventilation	Ventilateur 135 mm, fonctionnement silencieux
Compatibilités	Compatible avec les cartes mères ATX, Micro-ATX et Mini-ITX
Fonctions principales	Protection contre les surcharges, court-circuits, et surtensions
Entretien et nettoyage	Nettoyage régulier recommandé, pas de pièces remplaçables
Garantie	5 ans
Informations générales	Idéale pour les configurations hautes performances et les jeux

FOIRE AUX QUESTIONS - REVOLUTION87 ERV850EWT-G 80PLUS GOLD ENERMAX

Quel est le rendement énergétique de l'ENERMAX REVOLUTION87 ERV850EWT-G ?

L'ENERMAX REVOLUTION87 ERV850EWT-G a une certification 80PLUS Gold, ce qui garantit un rendement énergétique d'au moins 87 % à une charge de 50 %.

Comment installer l'ENERMAX REVOLUTION87 ERV850EWT-G dans mon boîtier ?

Pour installer l'ENERMAX REVOLUTION87, placez l'alimentation dans le boîtier en alignant les vis sur le fond ou sur le côté, puis fixez-la avec les vis fournies. Connectez les câbles d'alimentation à la carte mère, au processeur et aux périphériques.

Quels sont les câbles fournis avec l'ENERMAX REVOLUTION87 ERV850EWT-G ?

L'ENERMAX REVOLUTION87 ERV850EWT-G est livré avec des câbles modulaires, y compris des câbles pour la carte mère, le processeur, les cartes graphiques et les périphériques SATA.

Que faire si mon alimentation ne démarre pas ?

Vérifiez d'abord que tous les câbles sont correctement connectés. Assurez-vous que l'alimentation est bien branchée sur une prise fonctionnelle. Si le problème persiste, essayez de tester l'alimentation avec un autre système.

L'ENERMAX REVOLUTION87 ERV850EWT-G est-elle compatible avec mon système ?

L'ENERMAX REVOLUTION87 ERV850EWT-G est compatible avec la plupart des systèmes, tant que votre carte mère et vos composants nécessitent une alimentation de 850 W ou moins. Vérifiez également la connectique requise par vos composants.

Comment nettoyer l'ENERMAX REVOLUTION87 ERV850EWT-G ?

Pour nettoyer l'alimentation, débranchez-la d'abord. Utilisez un aspirateur à faible puissance ou un chiffon doux pour enlever la poussière. Évitez d'utiliser de l'eau ou des produits chimiques.

Que faire si je constate des bruits étranges provenant de l'alimentation ?

Des bruits inhabituels peuvent indiquer un problème. Vérifiez que les ventilateurs ne sont pas obstrués et que l'alimentation est correctement installée. Si le bruit persiste, envisagez de contacter le support technique.

Quelle est la garantie de l'ENERMAX REVOLUTION87 ERV850EWT-G ?

L'ENERMAX REVOLUTION87 ERV850EWT-G est généralement fournie avec une garantie de 5 ans, mais veuillez vérifier les conditions spécifiques auprès du revendeur.

MODE D'EMPLOI REVOLUTION87 ERV850EWT-G 80PLUS GOLD ENERMAX

Manuel d'utilisateur

Chers clients,

Merci d'avoir besoin l'alimentation ENERMAX! Veuillez dire avec attention ce manuel avant de proceder à l'installation de l'alimentation.

Nous souhaiterions attirer votre attention sur le fait qu'un ordinateur est fragile, qui demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée de vie de votre système, nous vous sugérons de :

• Ne pas placer votre système après d'un radiateur ou de toutes autres sources de chaleur
• Ne pas placer votre système après d'une source magnétique
• Ne pas placer votre système dans une piece humide, et/ou salle, et/ou un environnement soumis à des vibrations
• Ne pas exposer votre système à la lumière directe du soleil
• Suffisamment refroidir votre système par l'ajout de ventilateurs supplémentaires si nécessaire
• Si vous utilisez une rallonge électrique, assurez-vous qu'elle puisse supporter le courant nécessaire au bon fonctionnement de tous les apparêils connectés. Sinon déportez le branchement des apparêils à force consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre cable électrique, vous risquez de couper l'alimentation.
• Si vous souhaitez ajouter un onduleur à votre système, veuillez à désirir la capacité Watts/VA ajusté. Ex.

Modèle d'alimentation	Capacité minimale sugérée pour votre onduleur
ERV550AWT-G	600W / 1000VA
ERV650AWT-G	700W / 1100VA
ERV750AWT-G	900W / 1400VA
ERV850EWT-G	1000W / 1400VA
ERV1000EWT-G	1100W / 1600VA

• Si vous souhaitez brancher plusieurs autres apparéils à votre onduleur, comme une imprimante ou un moniteur, veillez àCHOISIR une capacité en courant plus elevée.
• Assurez vous que les capacités de votre onduleur en watts et VA soient suffisante, sans quoi votre réserve d'énergie sera fortement réduite ou simplement nulle en cas de coupure de courant.

ELEMENTS PRATIQUES

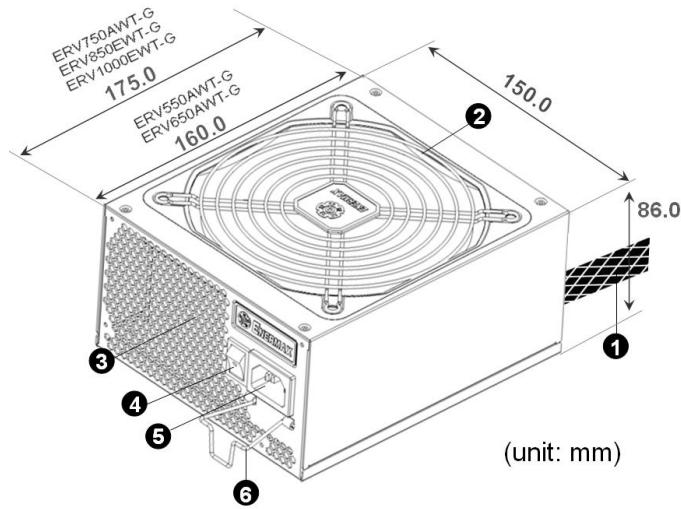

① Câble de sortie: Veuillez vérifier les section “Câbles & Connecteurs”.
② Ventilateur. #1
③ Ventilation en Nid d'abeille. #1
④ Bouton ON/OFF: (I=ON, O=OFF). #2
⑤ Connecteur AC. #2
(6) CordGuard. #3

1 Pour assurer un refroidissement optimal de votre système, veillez à ne pas obstruer les entrées et sorties d'air De l'alimentation. Cette alimentation intègre la fonction HeatGuard. Lorsque le système est étéint, ou bien en mode Veille ACPI S3/S4, le ventilateur de l'alimentation continua à dissiper la chaleur de votre système pendant 30 à 60 secondes, et prolonger la durée de vie du système.
2 Lors de l'assemblage ou de la maintenance de votre système, veuillez débrancher le cable d'alimentation ou bien positionner le bouton sur OFF. Ainsi vous pourrez travailler en toute sécurité.

3 Le cable d'alimentation peut se décrocher très facilement. Le système ENERMAX CordGuard permet de fixer le cable d'alimentation sur l'alimentation, rendant la déconnexion quasi impossible.

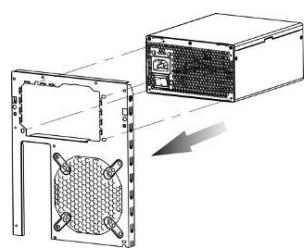

① Mettre l'alimentation dans le boîtier, et vous assurer que le bouton est bien sur la position"O".

② Insérer simultanément les deux côts du système de fixation CordGuard dans l'emplacement prévu à cet effet proche du connecteur d'alimentation.

(3) Brancher le cable dans l'alimentation.

Refermer le système CordGuard pour bloquer le cable d'alimentation.

1. CordGuard est compatible avec le cable A.C. fourni avec l'alimentation ENERMAX fonction CordGuard. Les autres cables A.C. sont susceptibles d'être incompatibles.
2. Lorsque vous réaliserez des manipulations du système, veuillezPTRirer le cable d'alimentation de la prise murale oumettre l'alimentation en position 'O'.

CABLES & CONNECTEURS

Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvenez pas à insérer facilement un cable dans un connecteur, veuillez vérifier son sens d'insertion. Ne pas forcer ou modifier les connecteurs. Cela pourrait endommager votre système ou l'alimentation. La garantie sera annulée. Veuillez suivre les instructions ci-dessous pour le branchement des cables modulaires.

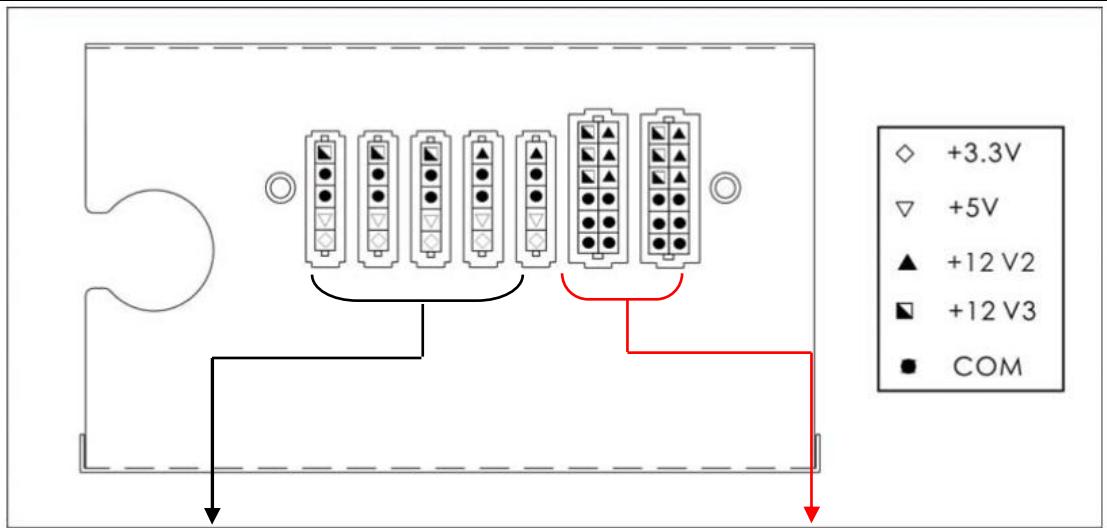

(ERV550AWT-G / ERV650AWT-G)

Sockets NOIR 5P (P=broche)

Les sockets noirs fournissant aux cables modulaires du 3.3V/5V/12V pour les disques durs et autres péripériques.

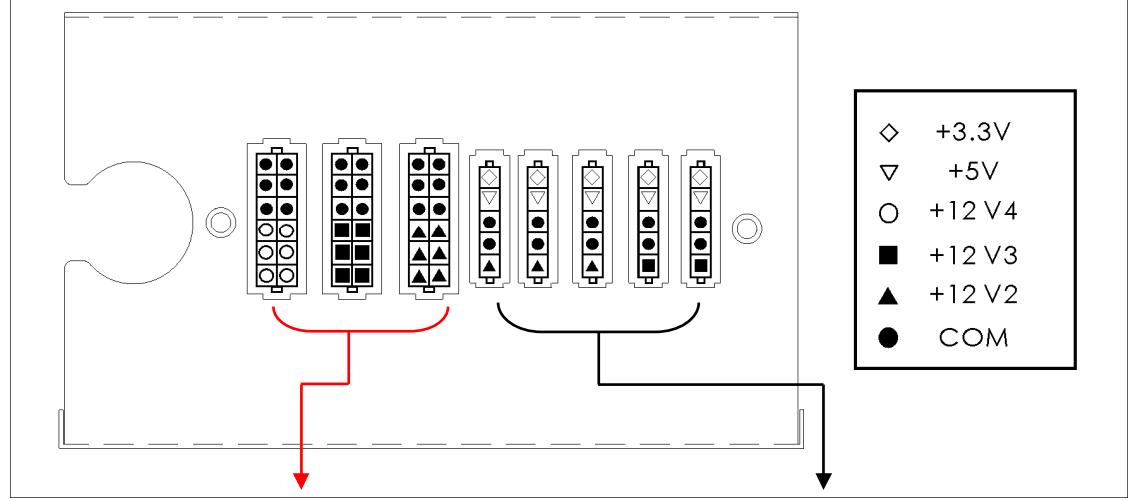

Sockets ROUGES 12P (P=broche)

Les sockets rouges fournissant du 12V aux cables modulaires pour les cartes graphiques, CPU et mémoire.

Sockets ROUGES 12P (P=broche)

Les sockets rouges fournissant du 12V aux câbles modulaires pour les cartes graphiques, CPU et mémoire.

Sockets NOIR 5P (P=broche)

Les sockets noirs fournissant aux cables modulaires du 3.3V/5V/12V pour les disques durs et autres péripériques.

• Ce produit intègre la protection contre sur-courant sur les rails 12V multiple. Si vous laissez de nombreux péripériques consomment la puissance sur un seul rail 12V, il peut déclencher le protection contre sur-courant et éteindre le système. Veilliez distribuer les cable d'alimentation de certains péripériques ver d'autres rails 12V pour partager la charge afin d'assurer le stabilité et le sécurité.

- CONNECTOR TYPES

	24P Carte Mère Câble indigène, courant 12V distribué par 12V1 Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB
	8P CPU +12V Câble indigène, courant 12V distribué par 12V1 (750/850/1000W) Pour les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode combiné Câble indigène, courant 12V distribué par 12V1 La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode séparé Câble indigène, courant 12V distribué par 12V1 La configuration 4-pins supporte les systèmes mono CPU. Certaines stations de travail ou serveurs multi-CPU pourraient avoir besoin de ce connecteur 4-pins 12V supplémentaire. Veuillez utiliser le connecteur marqué“12V”.
	6+2P (8P) PCI Express, en mode combiné Câble indigène, courant 12V distribué par 12V4 (850/1000W) La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
	6+2P (8P) PCI Express, en mode séparé / 6P PCI Express Câble indigène, courant 12V distribué par 12V4 (850/1000W) La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
SATA #1 Pour les disques durs/ lecteurs optique SATA/SAS.
4P Molex #2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP.
FDD Pour lecteur de disquette

1 Certains disaues dures SATA peuvent accepter une alimentation SATA ou 4P Molex. Utiliser l'un des deux connecteurs, et JAMAIS les deux en même temps.

2 Certains carts mères nécessitent ce connecteur pour partager le current 12V de connecteur 24-pin Mainboard vers PCI-E. Si votre système est équipé de plusieurs cartes graphiques haut de gamme, veuillez branchez ce connecteur à l'emplacement prévu de la carte-mère et vérifie le manuel de cette-ci pour plus de détails.

CABLES MODULAIRES FOURNIS

Utiliser uniquement les cables modulaires certifiés par ENERMAX et fournis avec l'alimentation. Les autres cables poursraient ne pas être compatibles et poursraient endommager votre alimentation, votre système, et annuler la garantie.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des connecteurs PCI-E 6P ou 8P.

EMC019-G: 4 x SATA drives Câble modulaire pour lecteurs SATA/SAS comme les disques durs et lecteurs optiques.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Câble modulaire pour lecteur et autres péripériques IDE/SCSI/SAS, plus connecteur d'alimentation pour 1 FDD.

EMC021-G: 2 x SATA & 2 x 4P Molex Câble modulaire pour lecteur et autres péripériques SATA/SAS/IDE/SCSI.

Les cables modulaires fournis sont différents suivants les modèles et les pays.
■ Nous proposons des cables optionnels. Pour les découvertir, visitez www.enermax.com

A l'intention des intégrateurs: Si vous configuration nécessite des cables modulaires spéciaux, veillez contacter votre représentant commercial Enermax.

	Brancher un cable modulaire à l'alimentation Le connecteur 5P / 12P des cables modulaires porte une flèche: Procédez ainsi pour connecter un cable: 1. Connecteur noir sur socket noir, et rouge avec rouge. 2. Les flèches blanches se rencontres. 3. Ainsi la connexion est possible.
	Débrancher un cable modulaire de l'alimentation Les connecteurs 5P / 12P des cables modulaires ont deux crochets de sutureté qui s'accrochant au socket de l'alimentation. Pour-retirer le cable, appuyez sur les deux crochets et tirer doucement.

DEMARRER VOTRE SYSTEME

Avant de démarrer votre système, veuillez vérifier les points suivants:

1. Le connecteur d'alimentation principal est correctement branché (24P).
2. Le connecteur CPU +12V (4P ou 8P), et/ou le connecteur 4P Molex (si nécessaire) sont correctement branchés.
3. Tous les autres connecteurs nécessaires sont correctement branchés.
4. Le cordon d'alimentation doit être connecté à la prise électrique murale et à l'alimentation.
5. Fermer le boitant de votre système.
6. Placer le bouton ON/OFF de l'alimentation sur la position 'ON' et votre système est prét à démarrer.

PROTECTION, PRECAUTION ET SECURITE

Cette alimentation intègre plusieurs protections. Dans des situations anormales, celle-ci s'arrête automatiquement pour éviter tout danger pour vous et votre PC. Ces situations sont la plupart du temps liées à un dis fonctionnement d'un composant ou à une mauvaise manipulation. Dans ces circonstances, besoin de suivre les points suivants :

1. Placer le bouton I/O de l'alimentation sur la position 'O', puis déconnecter le cable d'alimentation de la prise murale électrique aisément accessible.
2. Vérifier la température de l'alimentation en la touchant. Si elle est juste chaude, cela peut être dû à un mauvais fonctionnement du ventilateur ou à la mauvaise position de votre PC.
3. Attendre quelques minutes que l'alimentation refroidisse.
4. Reconnecter le cordon d'alimentation au mur et à l'alimentation elle-même.
5. Placer le boutons I/O de l'alimentation sur la position 'I' et relancerer votre système.
6. Verifier si tous les ventilateursurs fonctionnent.
7. Contacter le service technique de chaque composant qui vous semble être la cause de ce problème.

Si vous avez des questions, merci de contacter ENERMAX ou l'un de ses agents a travers le monde.

Les informations containues dans ce document peuvent etre soumises a des modifications sans preavis.
