Typ produktu	Zasilacz komputerowy (PSU)
Marka	ENERMAX
Model	REVOLUTION87 ERV850EWT-G 80PLUS GOLD
Moc nominalna	850 W
Certyfikat 80 PLUS	80 PLUS Gold
Format	Standard ATX
Wymiary (dł. x szer. x wys.)	150 x 140 x 86 mm (typowa wartość)
Waga	Około 2,5 kg
Wentylator	120 mm z funkcją HeatGuard (chłodzenie po wyłączeniu)
Zarządzanie kablami	Modularne (odłączane kable)
Główne złącza	1 x 24-pin ATX, 1 x 8-pin CPU (4+4), 2 x 8-pin PCI-E (6+2), 6 x SATA, 4 x Molex, 1 x FDD
Wbudowane zabezpieczenia	OCP (nadprądowe), OVP (nadnapięciowe), OPP (nadmiar mocy), SCP (zabezpieczenie przed zwarciem)
Funkcje specjalne	HeatGuard (chłodzenie po wyłączeniu), CordGuard (mocowanie kabla zasilającego)
Chłodzenie	Krata o strukturze plastra miodu dla optymalnej wentylacji
Kompatybilność z UPS	Minimalna zalecana moc UPS: 1000 W / 1400 VA
Konserwacja i czyszczenie	Odłącz zasilacz i użyj suchej szmatki do odkurzenia kratki
Bezpieczeństwo	Automatyczne wyłączanie w przypadku anomalii; przycisk ON/OFF; odłącz przed konserwacją
Części zamienne	Certyfikowane kable modularne ENERMAX (dostępne opcjonalnie)
Naprawialność	Skontaktuj się z serwisem technicznym ENERMAX w celu interwencji

Często zadawane pytania - REVOLUTION87 ERV850EWT-G 80PLUS GOLD ENERMAX

Jak prawidłowo zainstalować zasilacz ENERMAX REVOLUTION87?

Przed jakimikolwiek czynnościami ustaw przełącznik w pozycji OFF (O) i odłącz kabel zasilający. Zamocuj zasilacz w obudowie, następnie podłącz najpierw kabel 24-pin do płyty głównej, potem kabel CPU 4+4-pin, a na końcu kable PCI-E do kart graficznych. Uważaj, aby nie naciskać na złącza.

Czym jest technologia HeatGuard?

Funkcja HeatGuard utrzymuje wentylator w ruchu przez 30–60 sekund po wyłączeniu komputera, aby odprowadzić resztkowe ciepło i przedłużyć żywotność komponentów.

Jak używać systemu CordGuard?

CordGuard umożliwia solidne przymocowanie kabla zasilającego do zasilacza, aby zapobiec przypadkowemu odłączeniu. Włóż obie strony urządzenia w przeznaczone miejsce w pobliżu złącza AC, podłącz kabel, a następnie zamknij CordGuard.

Jakie kable modularne są dostarczane z ERV850EWT-G?

Zasilacz jest dostarczany z kilkoma kablami modularnymi: 2 x 6+2-pin PCI-E, 4 x SATA, 4 x Molex + 1 x FDD i 2 x SATA + 2 x Molex. Używaj wyłącznie certyfikowanych kabli ENERMAX.

Co zrobić, jeśli zasilacz nie uruchamia się?

Sprawdź, czy przełącznik jest w pozycji ON (I), kabel zasilający jest prawidłowo podłączony, a wszystkie niezbędne złącza (24-pin, CPU) są dobrze wpięte. Jeśli problem nadal występuje, przetestuj z innym gniazdkiem sieciowym.

Jak podłączyć kartę graficzną wymagającą 8-pin?

Użyj modularnego kabla PCI-E sześciopinowego (6+2). Połącz dwie dodatkowe piny, aby utworzyć złącze 8-pin. Włóż je delikatnie do karty graficznej, aż do zatrzaśnięcia.

Jaka jest minimalna zalecana moc UPS?

Dla modelu ERV850EWT-G, ENERMAX zaleca UPS o mocy co najmniej 1000 W / 1400 VA. Jeśli podłączasz inne urządzenia, wybierz większą moc.

Zasilacz hałasuje, czy to normalne?

Wentylator 120 mm jest zaprojektowany do cichej pracy. Lekki hałas jest normalny pod obciążeniem. W przypadku nietypowych dźwięków (skrzypienie, trzaski) sprawdź, czy żaden obiekt nie blokuje wentylacji, lub skontaktuj się z pomocą techniczną ENERMAX.

Czy mogę używać kabli modularnych niedostarczonych z zasilaczem?

Nie, używaj wyłącznie certyfikowanych kabli ENERMAX dostarczonych z zasilaczem. Niekompatybilne kable mogą uszkodzić zasilacz i unieważnić gwarancję.

Jak wyczyścić zasilacz?

Odłącz zasilacz i poczekaj, aż ostygnie. Użyj suchej szmatki lub miękkiej szczotki do wyczyszczenia kratki wentylacyjnej. Nigdy nie używaj płynów ani odkurzacza bezpośrednio na wewnętrzne komponenty.

INSTRUKCJA OBSŁUGI REVOLUTION87 ERV850EWT-G 80PLUS GOLD ENERMAX

Dziękujemy za zakup wysokiej jakości zasilacza ENERMAX (PSU)! Prosimy przeczytać uważnie ten podręcznik i wykonać zamieszczone w nim instrukcje przed instalacją zasilacza.

Chcielibyśmy zwrócić Państwa uwagę na fakt, że komputer wymaga pracy w bardzo specyficznych warunkach. Aby uniknąć awarii i wydłużyć żywotność systemu, zalecamy, aby:

• NIE umieszczać systemu w pobliżu źródeł ciepła lub innych urządzeń wytwarzających ciepło.
• NIE lokalizować systemu w pobliżu urządzeń magnetycznych.
• NIE lokalizować systemu w miejscu zapylonym i/lub wilgotnym oraz/albo w miejscu występowania wibracji.
• NIE wystawiać systemu na bezpośrednie oddziaływanie światła słonecznego.
• System jest odpowiednio chłodzony przez dodatkowe wentylatory.
• Jeśli używane są przedłużacze prądu zmiennego, należy sprawdzić, czy mogą one obsłużyć maksymalną moc wszystkich podłączonych urządzeń. Lub należy podłączyć inne urządzenia o wysokim zużyciu energii, takie jak drukarki laserowe lub monitory, do innych ściennych gniazd prądu zmiennego. Przekroczenie maksymalnego obciążenia przedłużacza może spowodować przerwanie obwodu przez bezpiecznik i odcięcie zasilania.
• Aby dodać do systemu UPS (Uninterruptible Power Supply [Bezprzerwowe źródło zasilania]), proszę wybrać odpowiednią pojemność UPS W/VA. Np.:

Model PSU	Zalecanaminimalna pojemnosć wyjócia UPS (W oparciu o sprawność i PFC przy odpowiednim obciążeni)
ERV550AWT-G	600W / 1000VA
ERV650AWT-G	700W / 1100VA
ERV750AWT-G	900W / 1400VA
ERV850EWT-G	1000W / 1400VA
ERV1000EWT-G	1100W / 1600VA

• Aby dodać inne urządzenie zasilane przez ten sam UPS, takie jak monitor lub drukarka, należy użyć UPS o większej pojemności, odpowiadającej mocy znamionowej wszystkich podłączonych urządzeń.
• Nie należy mylić pojemności VA z watami lub używać nieodpowiedniego UPS. Mogłoby to spowodować skrócenie czasu działania baterii UPS lub brak możliwości zasilania systemu w trybie bateryjnym.

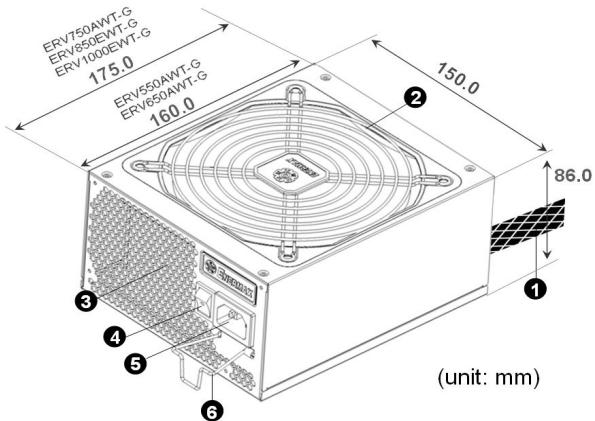

NAZWA CZĘŚCI

① Kabel wyjścia: Sprawdź część „Kable i połączenia”. ② Wentylator. ③ Szczeliny wentylacyjne „plaster miodu”. ④ Przełącznik Włączenia/Wyłączenia: I=Włączenia, O=Wyłączenia. ⑤ Wejście prądu zmiennego. ⑥ CordGuard.

1 Aby zapewnić optymalne chłodzenie systemu, nie należy blokować wlotu powietrza wentylatora PSU i szczelin wentylacyjnych. Ten PSU oferuje specjalną funkcję HeatGuard. Gdy system jest wyłączony lub po przejściu do trybu uśpienia ACPI S3/S4, wentylator PSU nadal odprowadza pozostałe ciepło przez 30~60 sekund, co wydłuża żywotność systemu. 2 Podczas montażu lub konserwacji systemu należy odłączyć przewód prądu zmiennego od gniazda prądu zmiennego lub przełączyć włącznik ON/OFF (Włączenia/Wyłączenia) do pozycji "OFF (Wyłączenia)".

3 Przewód prądu zmiennego może się poluzować. Blokada CordGuard ENERMAX umożliwia zamocowanie przewodu prądu zmiennego do zasilacza, a przez to uniknięcie jego odłączenia i wyłączenia komputera PC.

① Włóż zasilacz do obudowy i upewnij się, że przycisk I/O (We/Wy) znajduje się w pozycji „O".

② Naciśnij razem dwa boki blokady CordGuard i wstaw do uchwytu CordGuard w..., prądu zmiennego.

③ Podłącz przewód prądu zmiennego do zasilacza.

④ Zablokuj blokadę CordGuard, zatrzaskując ją na przewodzie prądu zmiennego.

1. Blokada CordGuard jest przeznaczona do przewodów prądu zmiennego dostarczonych z zasilaczami zgodnymi z INERMAX CordGuard. Inne przewody prądu zmiennego mogą nie być zgodne.
2. Podczas montażu lub konserwacji systemu należy odłączyć przewód prądu zmiennego z gniazda prądu zmiennego lub przestawić przycisk I/O (We/Wy) na pozycję "O".

KABLE I ZŁĄCZA

Wszystkie złącza są tak skonstruowane, aby zapobiec włożeniu w niewłaściwy sposób. Jeśli nie można łatwo włożyć złącza, należy sprawdzić, czy złącze jest wkładane prawidłową stroną. Nie należy wkładać złączy na siłę lub ich modyfikować. Może to spowodować uszkodzenia zasilacza i komponentów systemu oraz pozbawić prawa do gwarancji.

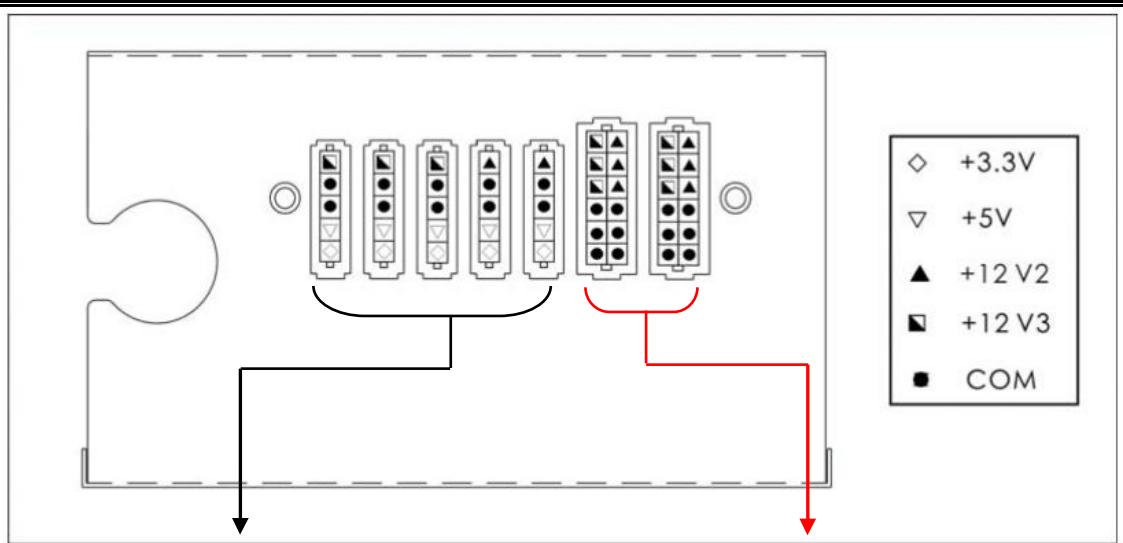

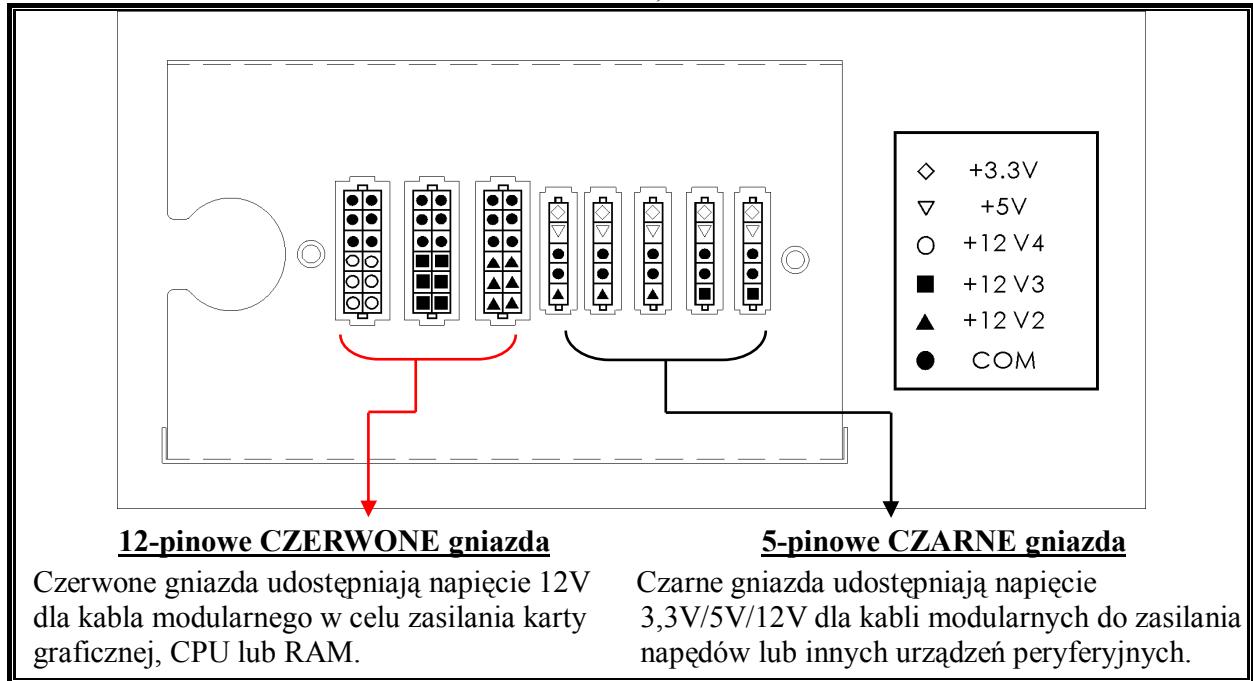

Na następującej ilustracji pokazano układ gniazd modularnych i dystrybucję linii prądu stałego DC.

(ERV550AWT-G / ERV650AWT-G)

12-pinowe CZERWONE gniazda

5-pinowe CZARNE gniazda

Czarne gniazda udostępniają napięcie 3,3V/5V/12V dla kabli modularnych do zasilania napędów lub innych urządzeń peryferyjnych.

Czerwone gniazda udostępniają napięcie 12V dla kabla modularnego w celu zasilania karty graficznej, CPU lub RAM.

* Zasilacz ten na każdej linii 12V posiada oddzielne zabezpieczenia przeciw wysokim prądem (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostało podłączonych do jednej linii 12V, zabezpieczenia powodują wyłączenie zasilacza. Należy wtedy rozdzielić zasilanie podzespołów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

- RODZAJE ZŁĄCZY

	24-pinowe zącze plyty glównej Kabel natywny, linia 12V obslugiwana przyez 12V1 Do nowej generaci j plyt glównych serwera/stacji roboczych ATX/EEB/CEB.
	8-pinowe CPU +12V Kabel natywny, linia 12V obslugiwana przyez 12V1 (750/850/1000W) Obługa wieo procesorowych systemów serwera/stacji roboczych i niedtórych systemów z gniazdem pojedynczym.
	CPU 4+4-pinowe (8-pinowe) +12V, w trybie kombinowanym Kabel natywny, linia 12V obslugiwana przyez 12V1 8-pinowa konfiguracja obsluguje wieo procesorowych systemów serwera/stacji roboczych i niedtóre pojedyncze, ekstremalne rozwiazania systemów CPU.
	CPU 4+4-pinowe (8-pinowe) +12V, w trybie podzialu Kabel natywny, linia 12V obslugiwana przyez 12V1 4-pinowa konfiguracja obsluguje niedtóre systemy z pojedynczym CPU. Niedtóre wieloprocesorowe systemy stacji roboczych/serwerów moga sąze wymagać tego dodatkowygo 4-pinowego zącza 12V. Naleź uzyć zącza z oznaczeniem “12V”.
	PCI Express 6+2-pinowe (8-pinowe), w trybie kombinowanym Kabel natywny, linia 12V obslugiwana przyez 12V4 (850/1000W) 8-pinowa konfiguracja obsluguje najowsze wysokowydajne karty graficznie, które wymagaja 8-pinowego zącza PCI-E.
	PCI Express 6+2-pinowe (8-pinowe), w trybie podzialu / 6-pinowe PCI Express Kabel natywny, linia 12V obslugiwana przyez 12V4 (850/1000W) 6-pinowa konfiguracja obsluguje wiekszość wysokowydajnych kart graficznych PCI-E, które wymagaja 6-pinowego zącza PCI-E.
SATA #1 Do napȩdów SATA/SAS.
4-pinowe Molex #2 Do napȩdów IDE/SCSI/SAS lub niedtórych kart graficznych AGP z tradycyjniym 4-pinowym gniazem zasilania.
FDD Do napȩdów FDD lub niedtórych dodatkowych kart.

1 Niektóre napędy SATA mogą akceptować zasilanie SATA lub 4-pinowe Molex. Zwykle do zasilania napędu należy użyć jednego z tych złączy, ALE NIE OBU! Szczegółowe informacje zawiera podręcznik napędu.

2 Zasilacz ten na każdej linii 12V posiada oddzielne zabezpieczenie przeciwprądowe (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostało podłączonych do jednej linii 12V, zabezpieczenie powoduje wyłączenie zasilacza. Należy wtedy rozdzielić zasilanie podzespołów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

DOSTARCZONE KABLE MODULARNE

Należy używać WYŁĄCZNIE oryginalnych kabli modularnych ENERMAX, dostarczanych z zasilaczami ENERMAX. Kable firm trzecich mogą nie być zgodne i mogą spowodować uszkodzenia PSU i/lub systemu, a także używanie kabli firm trzecich może spowodować unieważnienie gwarancji PSU.

EMC014-G: 2 x 6+2-pinowe (8-pinowe) PCI-E 2.0 Kabel modularny dla 1 lub 2 wysokiej wydajnosci kart graficznych PCI Express, które wymagaju zȩcza 6-pinowej lub 8-pinowej PCI-E.

EMC019-G: 4 x napȩdy SATA Kabel modularny do napȩów SATA/SAS, takich jak ODD i HDD.

EMC020-G: 4 x 4-pinowe Molex do napȩów (IDE/SCSI) & 1 x zȩcze FDD Kabel modularny do napȩów IDE/SCSI/SAS i urzędźny peryferyjnych oraz 1 zȩcze zasilania FDD.

EMC021-G: 2 x napȩdy SATA & 2 x 4-pinowe Molex do napȩów (IDE/SCSI) Kabel modularny do napȩów SATA/SAS/ IDE/SCSI, takich jak ODD i HDD.

Dostarczone kable modularne zależą od modelu i od regionu. ■ Oferujemy więcej opcjonalnych kabli. Dalsze informacje znajdują się na naszej stronie internetowej: www.enermax.pl.

Specjalna uwaga dla integratorów systemów: Jeśli posiadany system wymaga specjalnej konfiguracji lub konstrukcji kabla modularnego, należy skontaktować się z przedstawicielem sprzętu ENERMAX.

Podłączenie kabla modularnego do zasilacza

Na 5-pinowym / 12-pinowym złączu kabla modularnego oraz na modularnym gnieździe PSU znajduje się znak strzałki. Aby ułatwić wykonanie prawidłowego połączenia:

1. Czarne złącze należy podłączyć do czarnego gniazda, a czerwone do czerwonego.
2. Znak strzałki do znaku strzałki.
3. Następnie mocno podłączyć złącze.

Odłączanie kabla modularnego od PSU

5-pinowe / 12-pinowe złącze kabla modularnego posiada dwa zaczepy mocowania w gniazdach modularnych PSU. Podczas odłączania kabla modularnego od PSU należy nacisnąć razem dwa zaczepy i delikatnie wyciągnąć kabel.

URUCHAMIANIE SYSTEMU

Przed uruchomieniem systemu należy sprawdzić, czy:

1. jest prawidłowo podłączone złącze zasilania (24-pinowe).
2. Czy jest prawidłowo podłączone złącze zasilania CPU +12V (konfiguracja 4- lub 8-pinowa) i/lub złącze 4-pinowe Molex (jeśli jest wymagane przy braku MB).
3. Czy są prawidłowo podłączone wszystkie inne wymagane złącza.
4. Czy przewód zasilający prądu zmiennego jest prawidłowo podłączony do gniazda ściennego i do gniazda wejścia prądu zmiennego zasilacza.
5. Czy obudowa jest zamknięta.
6. Czy włączono zasilacz, poprzez włączenie przełącznika ON/OFF (Włącz/Wyłącz) do pozycji "ON (Włącz)" oraz czy system uzyskał gotowość.

ZABEZPIECZENIE, BEZPIECZEŃSTWO I OCHRONA

Ten zasilacz posiada wielokrotną ochronę. W sytuacjach awaryjnych zasilacz wyłącza się automatycznie, aby uniknąć potencjalnego zagrożenia zasilacza i innych komponentów systemu. Aktywacja obwodu zabezpieczenia często powoduje defekt innego urządzenia systemu lub nieuwagę użytkownika. Proszę sprawdzić wszystkie komponenty oraz otoczenie systemu, aby wykryć przyczynę błędu:

1. Przestaw przełącznik I/O (Włącz/Wyłącz) do pozycji „O” (Wyłącz) albo odłącz przewód zasilający od gniazda ściennego oraz od gniazda wejścia prądu zmiennego zasilacza.
2. Dotknij obudowy zasilacza i sprawdź, czy jest gorąca. Jeśli tak, to może być znak, że wentylatory obudowy albo zasilacza nie pracują prawidłowo lub znak niekorzystnych warunków otoczenia systemu.
3. Zaczekaj parę minut na ochłodzenie zasilacza.
4. Podłącz przewód zasilający do gniazda ściennego oraz do gniazda wejścia prądu zmiennego zasilacza.
5. Przestaw przełącznik I/O (Włącz/Wyłącz) do pozycji „I” (Włącz) i restartuj komputer.
6. Sprawdź, czy wentylatory systemu i zasilacza pracują prawidłowo.
7. Skontaktuj się z punktem serwisowym producenta komponentu, który jest prawdopodobnie uszkodzony (np. płyty głównej, karty graficznej albo zasilacza).

W przypadku pytań lub potrzeby skorzystania z serwisu należy skontaktować się ze sprzedawcą lub najbliższą filią/przedstawicielem ENERMAX albo z siedzibą główną centrum serwisowego ENERMAX.

Bezpośrednią pomoc techniczną można uzyskać również online na forum wsparcia technicznego: http://forum.enermax.com.

©2011 ENERMAX Technology Corporation. Wszelkie prawa zastrzeżone. Specyfikacja może zostać zmieniona bez wcześniejszego powiadomienia. Rzeczywisty wygląd produktu i akcesoriów może być inny od przedstawionego na ilustracjach. Mogą wystąpić pominięcia i błędy drukowania. Zawartość przesyłki zależy od kraju i regionu. Niektóre znaki towarowe mogą być własnością innych stron. Powielanie w jakikolwiek sposób, bez pisemnej zgody ENERMAX, jest surowo zabronione.
