Type d'appareil	Hotte aspirante décorative
Mode d'installation	Murale
Débit d'air	Non précisé
Niveaux de puissance	3 vitesses
Type de filtration	Filtres à graisse métalliques
Filtre à charbon	Optionnel
Éclairage	Lampe halogène
Commande	Manuelle
Niveau sonore	Non précisé
Matériau	Acier inoxydable
Dimensions (L x P x H)	Non précisé
Puissance électrique	Non précisé
Consommation énergétique	Non précisé
Type de moteur	Non précisé
Installation	Fixation murale
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - SHD1212T SAUTER

Comment régler la température de la SAUTER SHD1212T ?

Pour régler la température, tournez le bouton de réglage situé sur le panneau de contrôle jusqu'à atteindre la température souhaitée. Les niveaux de température sont indiqués sur le cadran.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le bouton de réglage de température est en position 'ON'. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la SAUTER SHD1212T ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et humide pour essuyer la surface. Ne pas utiliser de produits abrasifs. Assurez-vous que l'appareil est complètement sec avant de le rebrancher.

Quelle est la capacité de la SAUTER SHD1212T ?

La SAUTER SHD1212T a une capacité de 12 litres, ce qui permet de cuire plusieurs portions en même temps.

Est-ce que la SAUTER SHD1212T est équipée d'une fonction de minuterie ?

Oui, la SAUTER SHD1212T dispose d'une fonction de minuterie qui vous permet de régler le temps de cuisson souhaité. Assurez-vous de la régler avant de commencer la cuisson.

Que faire si l'appareil affiche un message d'erreur ?

Si un message d'erreur apparaît, consultez le manuel d'utilisation pour identifier le code d'erreur. Cela peut indiquer un problème spécifique nécessitant une attention particulière.

Puis-je utiliser la SAUTER SHD1212T pour cuire des aliments congelés ?

Oui, vous pouvez cuire des aliments congelés, mais il est conseillé de prolonger le temps de cuisson pour s'assurer qu'ils soient bien cuits.

L'appareil émet-il des bruits normaux pendant son fonctionnement ?

Oui, des bruits de fonctionnement normaux peuvent être entendus pendant la cuisson. Si des bruits inhabituels se produisent, cela peut indiquer un problème.

Quelle est la durée de la garantie de la SAUTER SHD1212T ?

La SAUTER SHD1212T est généralement garantie pendant 2 ans à partir de la date d'achat. Veuillez conserver votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI SHD1212T SAUTER

Vou venez d'acquerir une hotte SAUTER et nous vous en remercions.

C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.

Votre nouvelle hotte SAUTER s'integrera harmonieusement dans votre cuisine et alliera parfaitement facilité d'utilisation et performances d'aspiration.

Vous trouvez également dans la gamme des produits SAUTER, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaiselle, et de réfrigérateurs intégrables, que vous pourrez coordonnner à votre nouvelle hotte SAUTER.

Bien entendu, dans un souci permanent de satisfaire le moyen possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.sauter-electromager.comù vous trouverez nos dernières innovations ainsi que des informations utiles et compléments.

SAUTER
Nous cuisinons si bien Ensemble

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : Avant de nettre votre apparéil en route, veuillez dire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

FR 3

EN 19

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

SOMMAIRE

FR

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 5
• Respect de l'environnement 6
  Description de votre apparéil 7

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation 8
• Utilisation en version recyclage 8
  Raccordementelectrique 9
  Montage de la hotte 10
  Montage de la cheminée Evacuation extérieure 11
  Recyclage 12

3 / UTILISATION DE VOTRE APPAREIL

• Description des commandes 13

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Nettoyage des filtres cassettes 14
Changement du filtré charbon 14
Nettoyage de la surface extérieure 15
Changement de la lampe 15
- Entretenir notre apparéil 16

5/ANOMALIES DE FONCTIONNEMENT 17

6 / SERVICE APRES-VENTE

Interventions 18
- Relations consommateurs 18

FR

1 / A L'ATTENTION DE L'UTILISATEUR

Important

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez- vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

- CONSIGNES DE SECURITÉ

— Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.
— Cet apparéil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l' apparéil.
— A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
- Notre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Ne modifies pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
— Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
- Débranche toujours la hotte avant de procéder à son nettoyage ou à son entretien.
— Aérez convenablement la piece en cas de fonctionnement simultané de la hotte et d'autres appeareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipiens de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
  — Les fritures effectuees sous l'appareildoivent faire I'objet d'une surveillance constante. Les huiles et graisses portees a treshaute temperature peuvent prender feu.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSE risque d'occasionner un incendie.
• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électric).
  — Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthetiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

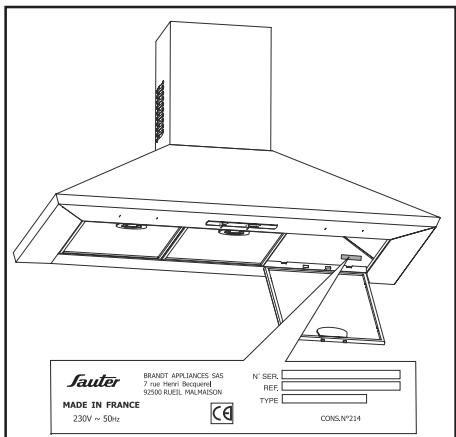

  — Afin de retrouver aisément à l'avenir les références de votre apparéil, nous vous conseillons de les noter en page "Service Àpres-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).

Attention

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poële), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes. Une ventilation convenable de la piece doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

- RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs Municipaux prévus à cet effet.
  — Notre apparéil contient également de nombreux matériaux recyclables. Il est donc mar-

què de ce logo afin de vous indiquer que les apparêls usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparêls qu'organise votre fabricant sera ainsi réalisé dans les valeurs conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques etlectroniques.

Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usages les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

FR 1 / A L'ATTENTION DE L'UTILISATEUR

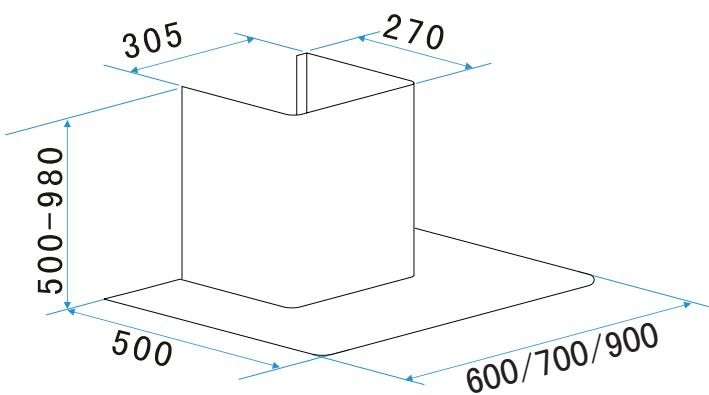

DESCRIPTION DE VOTRE APPAREIL

2 / INSTALLATION DE VOTRE APPAREIL

FR

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
  — Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre(APpeareil,faites appel a un electricien qualifie.
  — Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
• Installes la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

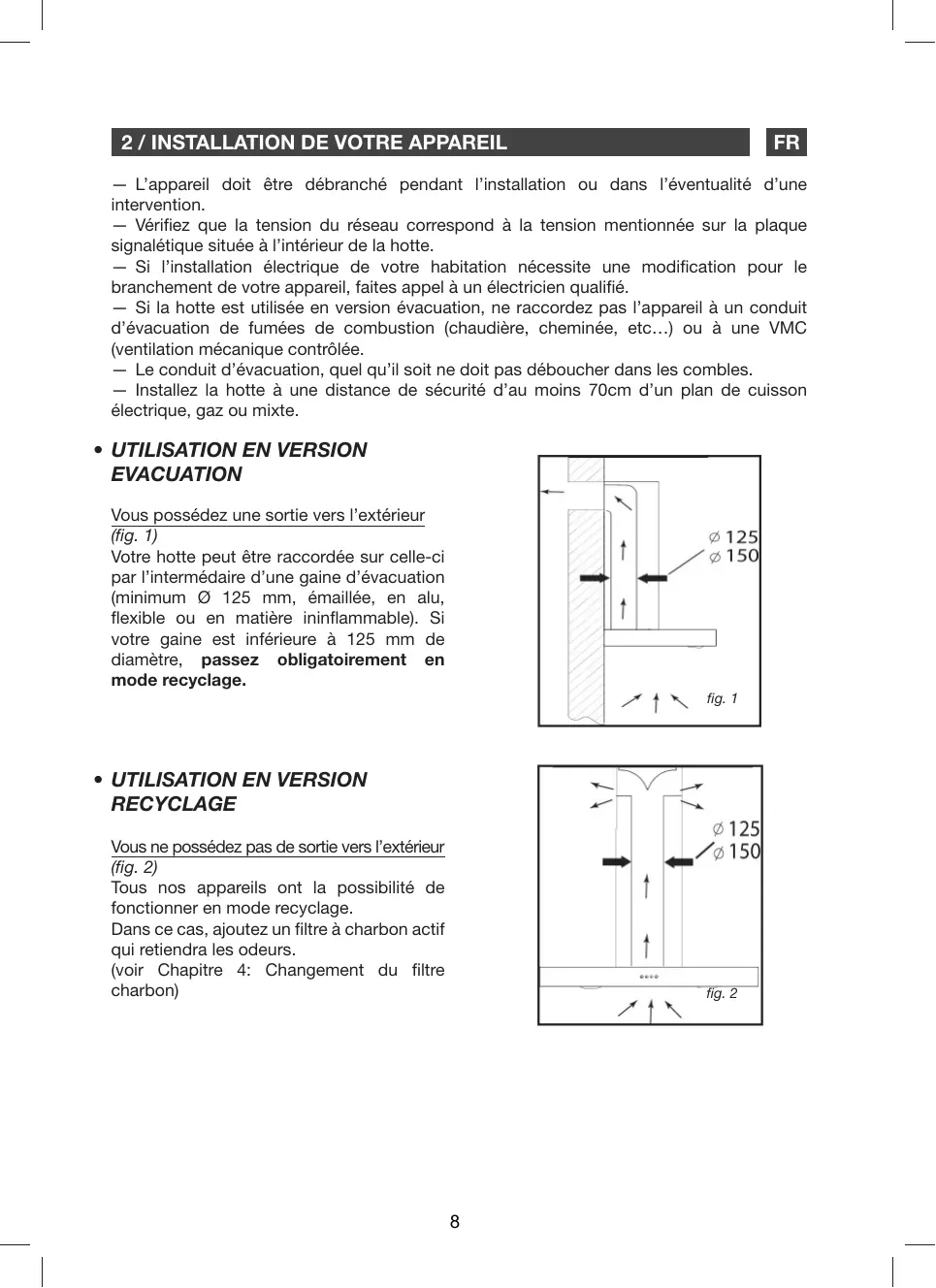

- UTILISATION EN VERSION EVACUATION

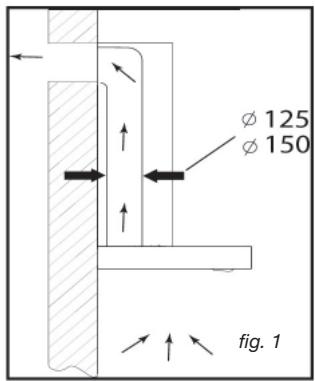

Vous possedez une sortie vers l'extérieur (fig. 1)

Votre hotte peut etre raccordee sur celle-ci par Iintermedaire d'une gaine d'evacuation (minimum 125 mm, emaillee, en alu, flexible ou en matière ininflammable). Si voitre gaine est inférieure a 125 mm de diametre, passez obligatoirement en mode recyclage.

- UTILISATION EN VERSION RECYCLAGE

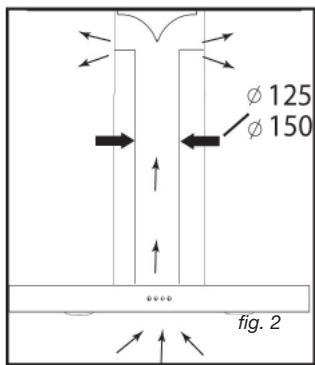

Vous ne possedez pas de sortie vers l'extérieur (fig. 2)

Tous nos apparèils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs.

(voir Chapitre 4: Changement du filtré carbon)

FR 2 / INSTALLATION DE VOTRE APPAREIL

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retires.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

-la puissance de l'installation est suffisante,

• les lignes d'alimentation sont en bon etat

• le diamètre des fils est conforme aux régles d'installation.

Attention Este,para

cable Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75mm^2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait etree engagee en cas d'accident consecutif a une mise a la terre inexistante ou incorrecte. Le fusible de voitr installation doit etre de 10 ou 16 A. Si le cable d'alimentation est endommaged, faites appel au service après afin d'eviter un danger.

Attention

Si l'installation electrique de votre habitation nécessite une modification pour le branchement de votre apparil, faites appel à un electricien qualifié.

Attention Si la hotte

Si la hotte presente une qualconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

MONTAGE DE LA HOTTE

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit etre de 70 cm. au minimum. Si les instructions de la table de cuisson installee sous la hotte specifieune distance plus grande que 70 cm,elle-ci doit etre prise en compte.

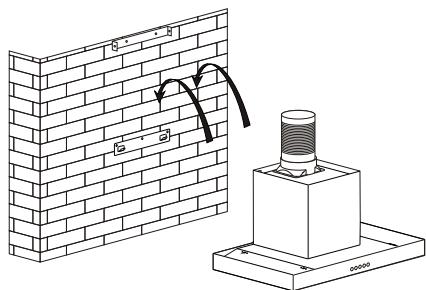

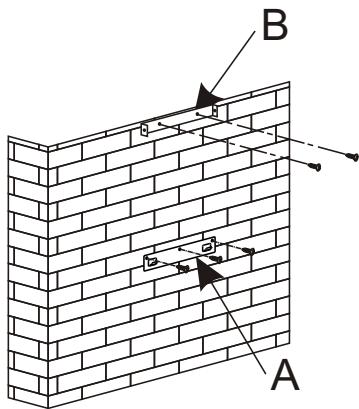

Fixation au mur :

Tracez une ligne sur le mur, centré et à la verticale de votre plan de cuisson.
Tracez sur le mur les 3 trough que vous doivent percer en utilisant le crochet de suspension de la hotte fourni et en respectant la distance conseillée.
- Percez les 3 trouss de 8mm à l'emplacement adequat et inserez les chevilles (piece A fig. 1).
— Avant de raccorder la hotter, monter le clapet anti-retour sur la sortie moteur.
Fixez le support de fixation de la hotter en veillant à ce qu'il soit parfaitement de niveau (piece A fig. 1).
Fixez la gaine extensible d'évacuation (non fournie) sur la sortie moteur sans géné le mouvement du clapet anti-retour.
- Posez et fixez le corps de la hotter sur ce support avec les vis prévues en dotation.

Fig. 1

Gaine extensible(non fourni)

Fig. 2

FR 2 / INSTALLATION DE VOTRE APPAREIL

MONTAGE DE LA CHEMINEE

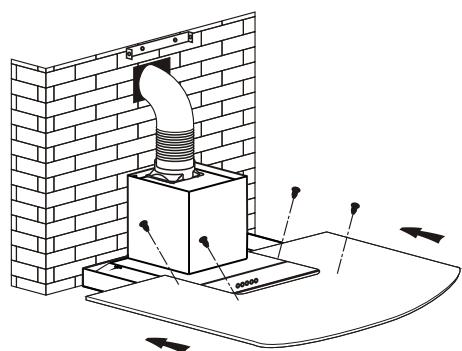

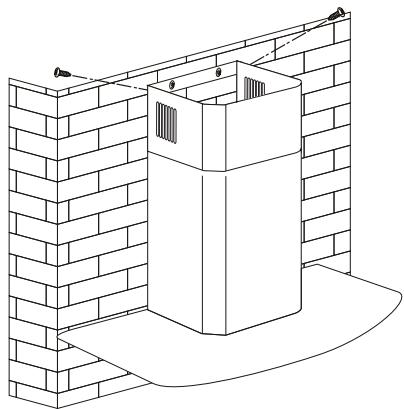

Evacuation extérieure

• Calculez la hauteur finale pour fixer l'étrier en U de support de la cheminée (piece B fig. 1).
  Tracez les 2 trous à l'endetroit adapté.
• Percez les 2 trouss de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (piece B fig. 1).
  Fixez l'etrier plat à l'arrière de la cheminée inférieure (piece C fig. 4).
• Placer le verre sur les guides. Glisser et fixer le verre avec les 4 vis muni du joint caoutchouc (protection au verre). Serrez les vis modérément (fig. 3).
• Posez les 2 cheminées sur la hotte.
  Raccordez la gaine à la sortie de l'air vers l'extérieur.
  Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.
  — Soulever la cheminée supérieure jusqu'au plafond et la fixer à l'étrier à l'aide des vis.

Fig. 4
Fig. 3

2 / INSTALLATION DE VOTRE APPAREIL

FR

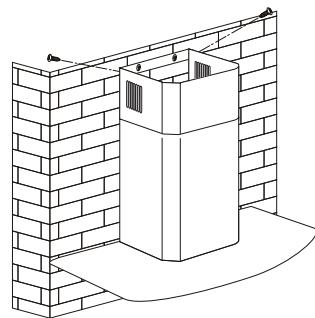

Recyclage

• Calculez la hauteur finale pour fixer l'étrier de support de la cheminée (piece B fig. 1).
  Tracez les 2 trous à l'endetroit adapté.
• Percez les 2 trouss de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (piece B fig. 1).
  Fixez l'etrier plat à l'arrière de la cheminée inférieure (piece C fig. 4).
• Placer le verre sur les guides. Glisser et fixer le verre sur les 4 vis.
• Installer l'adaptateur de gaine sur le deflecteur (fig. 8).
  Raccordez la gaine extensible au deflecteur.
• Posez la cheminée composée de 2 parties sur la hotte.
• Installer le déflecteur (fig. 8) dans la cheminée supérieure au niveau des ouïes d'aération (fig. 6).
  Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.
  — Soulevez la cheminée supérieure jusqu'au plafond et la fixer à l'étrier à l'aide des 2 vis (fig. 7).

Fig. 8

Fig. 6

Fig. 7

Fig. 3
Fig. 4

Conseil

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la pierce en dépression.

Attention

Ne pas utiliser d'outils pour enlever le film de protection transperant sur les parois.

FR 3 / UTILISATION DE VOTRE APPAREIL

- DESCRIPTION DES COMMANDES

Bouton-poussoir

1. Appuyez sur le bouton basse vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à basse vitesse. Appuyez sur la touche nouveau sur le bouton, l'arrêt du moteur.
2. Appuyez sur le bouton moyen vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à moyen vitesse. Appuyez sur la touche nouveau sur le bouton, l'arrêt du moteur.
3. Appuyez sur le bouton vitesse rapide, l'avertisseur sonore retentit une fois et le moteur tourne à vitesse rapide. Appuyez sur la touche nouveau sur le bouton, l'arrêt du moteur.
4. Appuyez sur le bouton éclairage et les deux lampes s'allument. Appuyez à nouveau et elles s'éteignent.

Basse Moyenne Grande Lampe

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

FR

Attention

7: Debranchez l'appareil avant de procesder à l'entretien et au nettoyage de l'appareil. Un entretien regulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

7! Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendes. Veuillez respecter strictement les consignes d'entretien.

- NETTOYAGE DES Filtres CASSETTES

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisse en position verticale.

Utilisez une Brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soignement avant de les remetre en place.

- Démontage du filtré cassette

— Pivotez la poignée intégrée du filtré cassette.

— Basculez le filtrer cassette vers le bas.

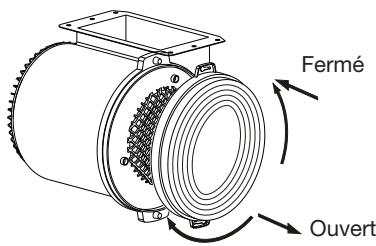

- CHANGEMENT DU FILTRE CHARBON

Remplacez-le toutes les 120 heures d'utilisation environ.

— Retirez les filtres cassettes.
— Tournier le filtré charbon pour le retarder.
— Faire l'opération inverse pour remettre un nouveau filtré.
- Remetre les filtres cassettes.

FR 4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

- NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer l'extérieure de votre hotte utilisez de l'eau savonneuse, mais n'utilisez jamais de crèmes à récurer, de détergents corrosif, ni d'éponge grattoir ou Brosse. Essuyez avec un chiffon humide et doux.

- CHANGEMENT DE LAMPE

Attention Avant toute intervention, la hotte doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

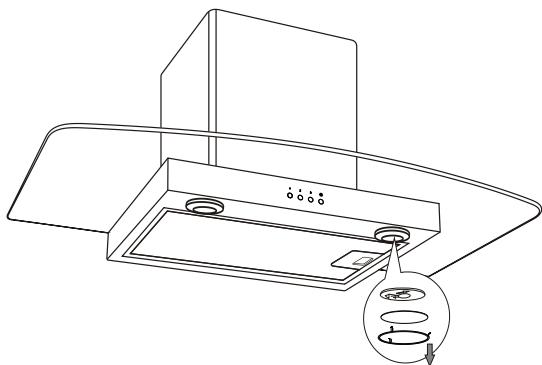

Modèle avec lampe halogène

— Retirez le hublot
— Changez la lampe halogène
- Replacez l'ensemble en effectuant les opérations en sens inverse.

Attention

Avant toute intervention, la hotter doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer lacarrosserie et le hublotd'éclairage, utilisesexclusivement desnettoyants menagers ducommerce dilués dans del'eau, puis rincez à l'eauclaire et essuyez avec un chiffon doux.
Filtrecassette	Ce filtre retient les vapeurs grasses et les poussières.II est l'élement assurant une part importante de l'efficacité de votre hotte.Dans le cas de tachespersistantes, utilisez une crème non abrasive, puis rincez à l'eau claire.	Avec un nettoyantménager du commerce, puis rincez abondammentet séchez. Ce nettoyagedoct'être effectué dansvotre lave-vaisselle en position verticale (ne pasmettre en contact avecde la vaissele sale ou descouverts en argent).
Filtre charbon actif	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de vosetrieutilisation.Commandez ces filtreschez yours revendeur (sousla référence indiquée surla plaque signalétiquesituée à l'intérieur de lahotte) et notez la date dechangement.

Pour préserver votre appareil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles

au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparciels électroménagers et de vos cuisines.

Vous les trouvez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

FR 5/ANOMALIES DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

6 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS

FR

INTERVENTIONS

Les évientuelles interventions sur votre apparéil doivent être effectuees par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la reférence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique(Fig.1).

fig. 1

-Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire:

Service Consommateurs

SAUTER

BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 05*

0,34 € TTC / min à partir d'un poste fixe

tarif en viqueur à la date d'impression du document.

PIECES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachéées certifiées d'origine. PIECE

• Service fourni par Brandt Customer Services, société par actions simplifiée au capital de 2.5000.000 euros, 5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône - RCS Pontoise 440 303 303
