Type de produit	Hotte aspirante
Marque	CANDY
Modèle	CVM670LX
Usage	Domestique
Type d'installation	Évacuation externe ou recyclage
Distance minimale au-dessus de la plaque	65 cm
Distance maximale au-dessus de la plaque	75 cm
Diamètre du conduit d'évacuation	150 mm
Nombre de vitesses	3 (minimale, intermédiaire, maximale)
Éclairage	LED, type G4, max 1,5 W
Filtre à graisse	Oui, nettoyage mensuel
Filtre à charbon actif	Oui, pour recyclage, remplacement annuel
Alimentation électrique	Prise reliée à la terre
Sécurité	Ne pas flamber sous la hotte, surveillance des enfants
Entretien	Chiffon doux humide, pas de produits abrasifs
Accessoires fournis	Base, cheminées haute et basse, supports, fixations, chevilles, vis
Nombre maximal de foyers de cuisson	4
Réparabilité	Pièces détachées disponibles, ampoules et câble d'éclairage

FOIRE AUX QUESTIONS - CVM670LX CANDY

Quelle est la distance recommandée entre la hotte et la plaque de cuisson ?

La distance doit être comprise entre 65 et 75 cm pour un fonctionnement optimal.

Comment installer la hotte en mode évacuation externe ?

Fixez le support mural, placez la hotte, installez le clapet anti-retour et raccordez le conduit d'évacuation de 150 mm de diamètre.

Comment installer la hotte en mode recyclage ?

L'installation est identique au mode évacuation, mais vous devez ajouter un filtre à charbon actif pour absorber les odeurs.

Comment nettoyer le filtre à graisse ?

Nettoyez le filtre à graisse tous les mois avec un produit ménager pour éviter les risques d'incendie et maintenir l'aspiration.

À quelle fréquence remplacer le filtre à charbon actif ?

Remplacez le filtre à charbon actif au moins une fois par an pour une efficacité optimale.

Comment changer l'ampoule de la hotte ?

Retirez la plaque en verre, débranchez l'ancienne ampoule (LED G4, max 1,5 W) et remplacez-la avec le câble et les douilles fournis.

Que faire si la hotte vibre fortement ?

Vérifiez que la turbine n'est pas coincée, que le moteur est correctement fixé et que l'unité est bien accrochée au support.

Pourquoi la puissance d'aspiration est-elle faible ?

Assurez-vous que la hauteur entre la hotte et la plaque est de 65 à 75 cm et que les filtres sont propres.

Puis-je utiliser la hotte au-dessus d'une plaque à gaz ?

Oui, mais ne faites jamais flamber sous la hotte et assurez une ventilation adéquate de la pièce.

Où trouver le numéro de série de la hotte ?

Le numéro de série à 16 chiffres commençant par 3 se trouve sur le certificat de garantie ou sur l'appareil.

MODE D'EMPLOI CVM670LX CANDY

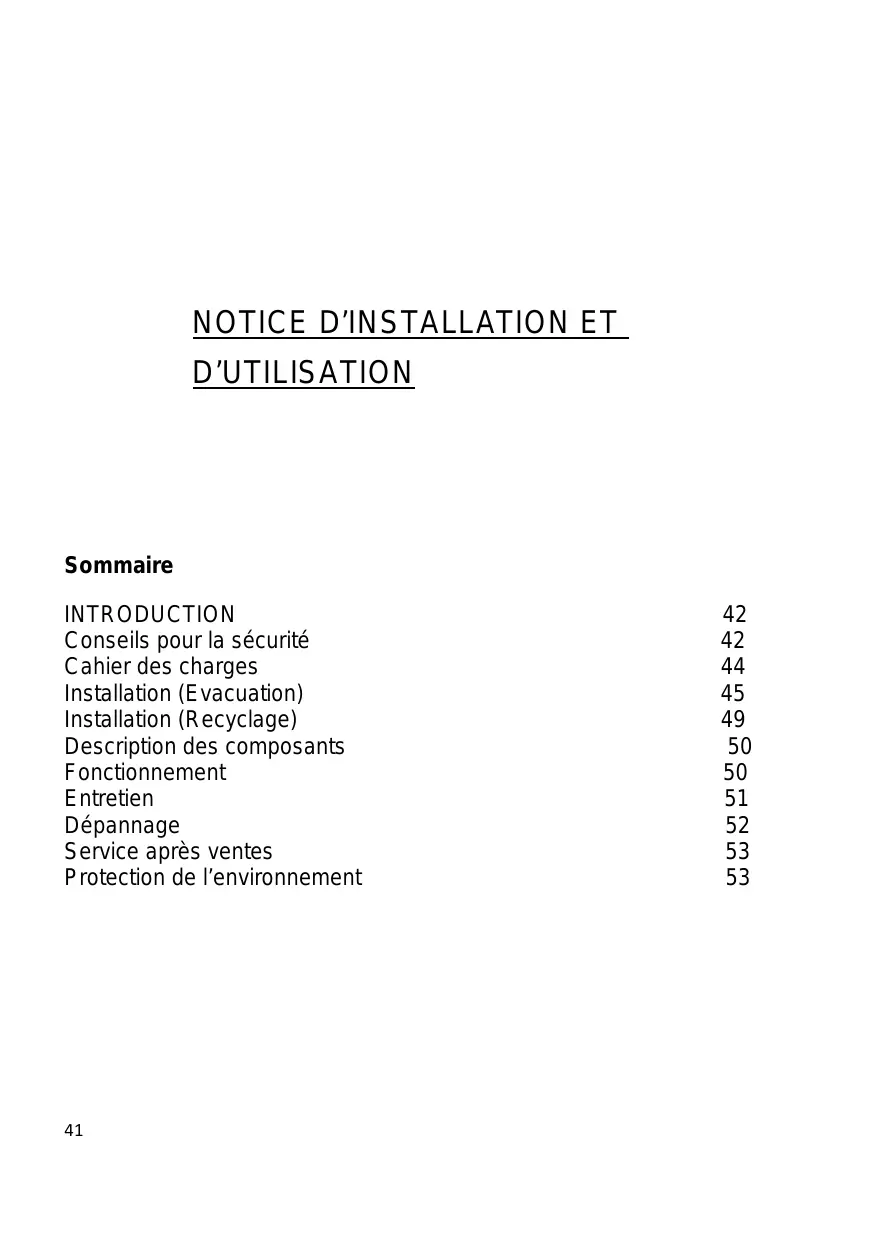

INTRODUCTION 42 Conseils pour la sécurité 42 Cahier des charges 44 Installation (Évacuation) 45 Installation (Recyclage) 49 Description des composants 50 Fonctionnement 50 Entretien 51 Dépannage 52 Service après ventes 53 Protection de l'environnement 53

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épuré. Equipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un filtre à graisse et un montage facile.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'appareil
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités
• La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement.
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d’empêcher tout risque d’incendie
• Merci de garder une ventilation dans la cuisine
• Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.
• Il doit y avoir une ventilation adéquate de la pièce quand la hotter est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles
• L'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles. La réglementation concernant le rejet de l'air doit être satisfaite.
• Cet appare s ne soient surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas faire flamber sous la hotte
• La hotte n'est pas destinée à être installée au-dessus d'une plaque de cuisson ayant plus de quatre foyers de cuisson

Risque de choc électrique

• Cette hotte ne peut être branchée que sur une prise reliée à la terre. En cas de doute, demandez conseil à un ingénieur qualifié.
• Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Liste d'accessoires pour l'installation

Caractérisques	Visuels	Qty
Base		1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée basse		1
Support de la cheminée haute		1
Fixation murale		1
φ8 chevilles φ8xφ6 blanches		9
Vis ST4.0x30		9
φ7.2 Vis ST4.0x8		2

Installation (évacuation externe)

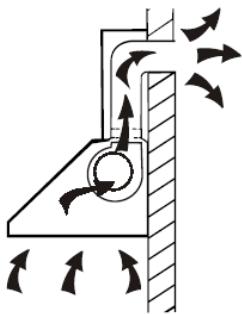

Si vous avez une évacuation vers l'extérieur, la hotte pourra être installée comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible et non inflammable avec un diamètre intérieur de 150mm).

1. Avant l'installation, éteindre et débrancher l'appareil...

1. La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

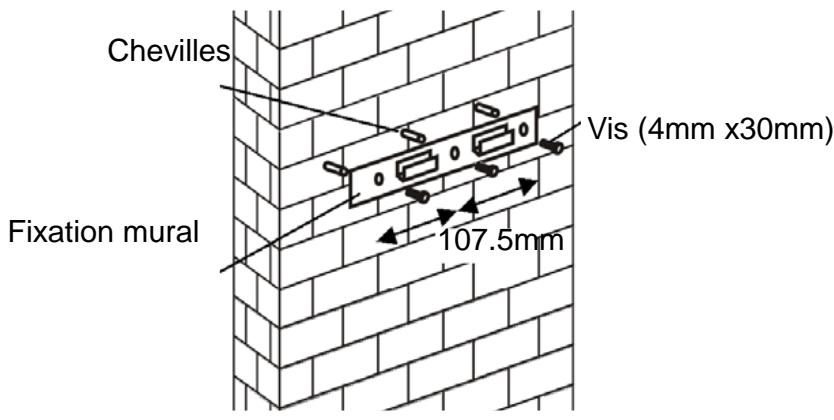

1. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.

1. Soulever la hotte et fixer la sur la fixation murale.

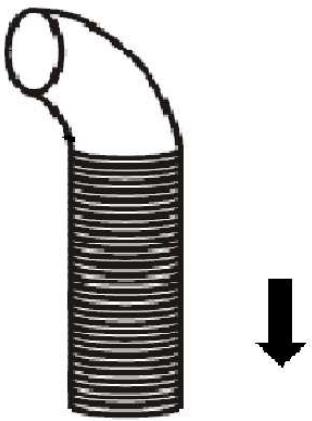

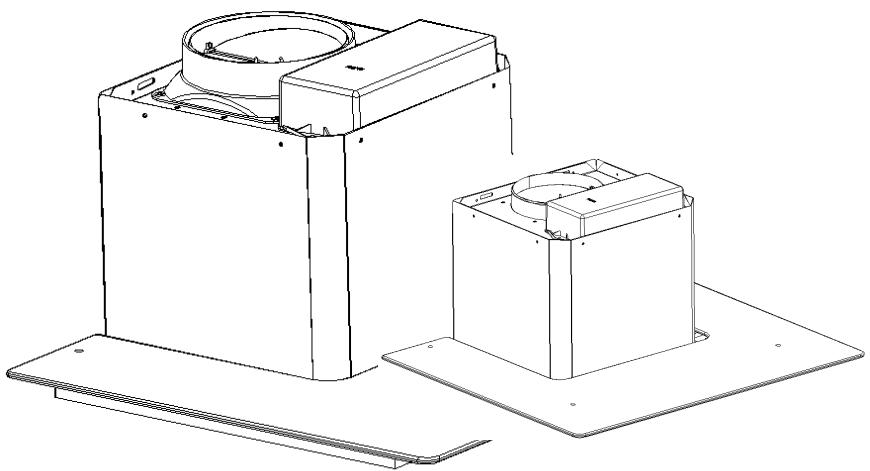

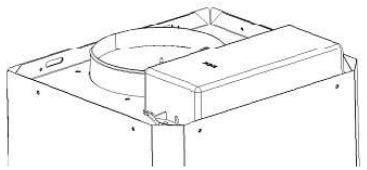

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau d'évacuation est à fixer sur le clapet anti-retour comme indiqué ci-dessous

Tuyau d'évacuation

Hotte

i Placer correctement le verre sur le dessus de la hotte ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se fissure, il est recommandé de ne pas serrer les vis trop fortement.

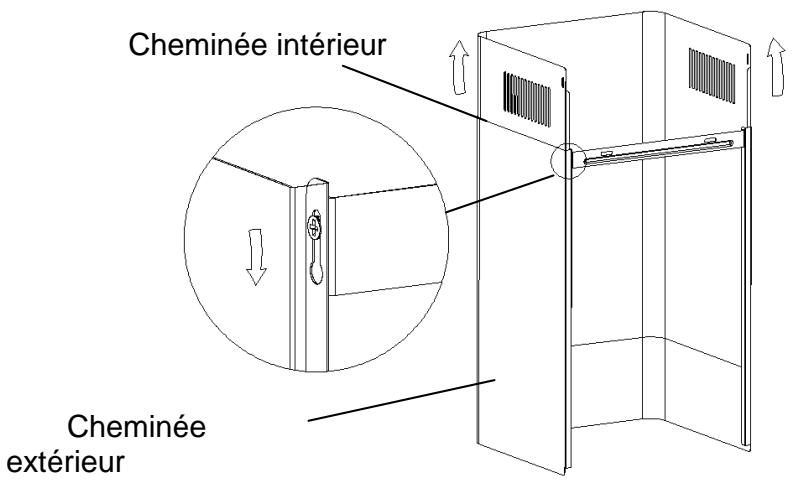

i Mettre la cheminée intérieure dans la cheminée extérieure. Puis, faire glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la hauteur souhaitée.

ii faire glisser la cheminée pour ajuster la hauteur de la cheminée. Quand la hauteur souhaitée est atteinte, puis accrocher le support de fixation avec les vis comme la photo ci-dessous.

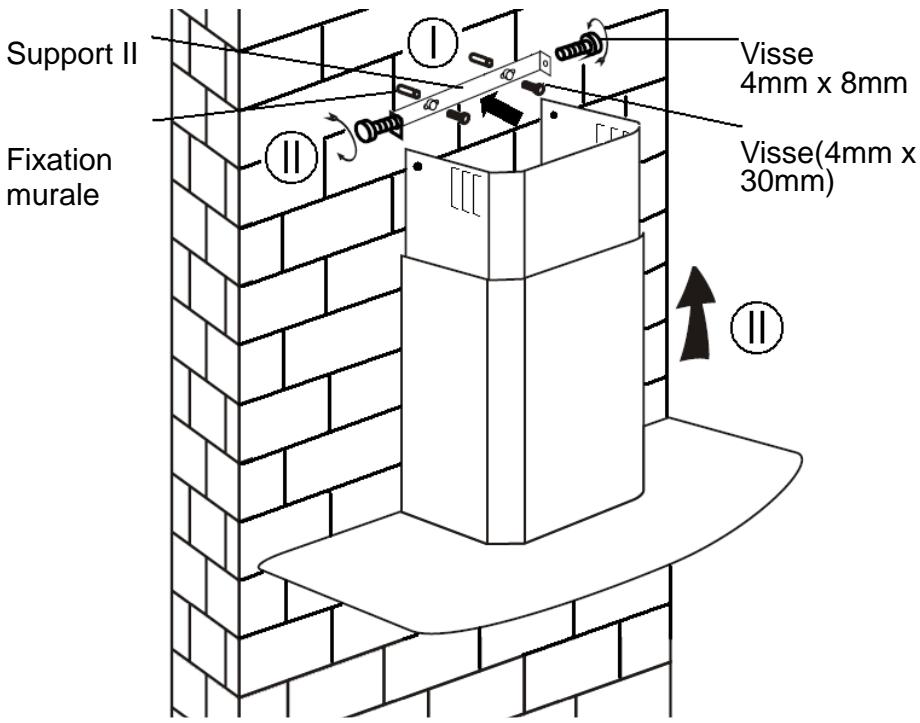

1. Percez deux trous de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptées. 2. Assemblez la hotte sur le support et fixez-la avec deux visses.

Installation (en recyclage)

Installation (En recyclage)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe ».

Les filtres à charbon actif sont utilisés pour absorber les odeurs.

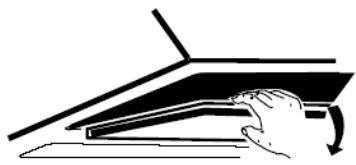

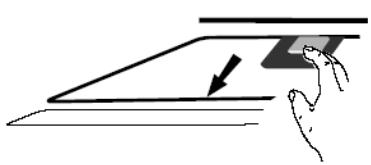

Pour installer le filtre à charbon actif, retirez dans un premier temps le filtre àGRAISSSE. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Faites pareil de l'autre côté.

Enclenché

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration baisse.

Bouton vitesse minimale

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Bouton d'éclairage

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais d'éponge du côté grattant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

2. Nettoyage mensuel pour le filtre àgraissé

Important : nettoyer le filtré àGRAISSSE tous les mois évite des risques d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables) peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

3. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Ces filtres absorbent les odeurs et doivent être remplacés au minimum une fois par an, selon la fréquence d'utilisation de la hotte.

4. Remplacer une ampoule

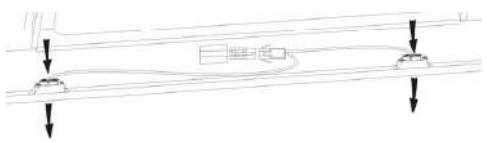

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de la hotte.

Débranche la connexion, retirez les douilles et le cable de la hotte. Important: il est impossible de replacer les ampoules individuellement, il faut donc se procurer les ampoules, les douilles

et le câble en même temps. (LEDs: G4, Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le cable d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommé	Remplacez l'ampoule avec le bon modele
Aucune lumière, aucune ventilation	L'ampoule est grillée	Rebranche le cordon d'alimentation
	Cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée sur le support	Décrochez l'appareil et vérifiez l'st installation et l'emplacement du support de fixation
Faible puissance d'aspiratio n	La hauteur entre la hotte et la plaque de cuisson est trop élevé	Ajustez la hauteur entre 65-75 cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez votre appareil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garantie ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est produit conformément à la directive française 2002/69/CE concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait été réalisé en conformité avec les normes en vigueur contribue à prévenir toute conséquence nuisible pour l'environnement et la santé. La simple mise au rebut de cet appareil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un déchet ménager, il doit être remis à un centre de collecte chargé du recyclage des équipements électriques et électroniques. Pour obtenir de plus amples détails au sujet du traitement, de l'élimination, et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
