MODE D'EMPLOI AD916X BRANDT

Vous venez d'acquerir une hotte BRANDT et nous vous en remercions.

Nous avons mis dans cet apparéil toute notre passion, notre savoir-faire pour qu'il réponde au moins à vos besoin. Innovant,performant, nous l'avons concu pour qu'il soit aussi toujours facile à utiliser.

Vous trouvez également dans la gamme des produits BRANDT, un vaste choix de jours, de jours à micro-ondes, tables de cuisson, de cusinières, de lave-vaiselle, de lave-linge, de sèche-linge, de réfrigérateurs et congélateurs que vous pourrez coordonnner à votre nouvelle hotte BRANDT.

Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

BRANDT

www.brandt.com

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mesure votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

SOMMAIRE

FR

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 36
• Respect de l'environnement 37
  Description de votre apparéil 38

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation 39
• Utilisation en version recyclage 39
  Raccordement electrique 40
  Montage de la hotte 41
  Montage de la cheminée Evacuation exterieure 42
  Recyclage 43

3 / UTILISATION DE VOTRE APPAREIL

• Description des commandes 44

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Nettoyage des filtres cassettes 45
- Changement du filtré charbon 45
- Nettoyage de la surface extérieure 46
- Changement de la lampe 46
- Entretenir votre apparéil 47

5 / ANOMALIES DE FONCTIONNEMENT

6 / SERVICE APRES-VENTE

Interventions 49
- Relations consommateurs 49

FR 1 / A L'ATTENTION DE L'UTILISATEUR

Important

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

- CONSIGNES DE SECURITÉ

-Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.
- Cet apparéil doit être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
-A la réception de l'appareil, déballez-le ou faites le déballer immidiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
-Votre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
- Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
- Débranche toujours la hotte avant de procédér à son nettoyage ou à son entretien.
- Aérez convenablement la pierce en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
- Il est interdit de flamber des mets ou de faire fonctionner des foyer gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).

• Les fritures effectuees sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portees a très haute température peuvent prendre feu.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.
  -Afin de retrouver aisément à l'avenir les références de votre apparéil, nous vous conseillons de les notes en page "ServiceAprès-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).

Attention Dans le cas

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex: poële), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.

Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

- RESPECT DE L'ENVIRONMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs Municipaux prévus à cet effet.

• Notre apparéil contient également de nombreux matérielles recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usages ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les valeurs conditions, conformément à la directive française 2002/96/CE sur les déchets d'équipements électriques et Electroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparéils usages les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

FR 1 / A L'ATTENTION DE L'UTILISATEUR

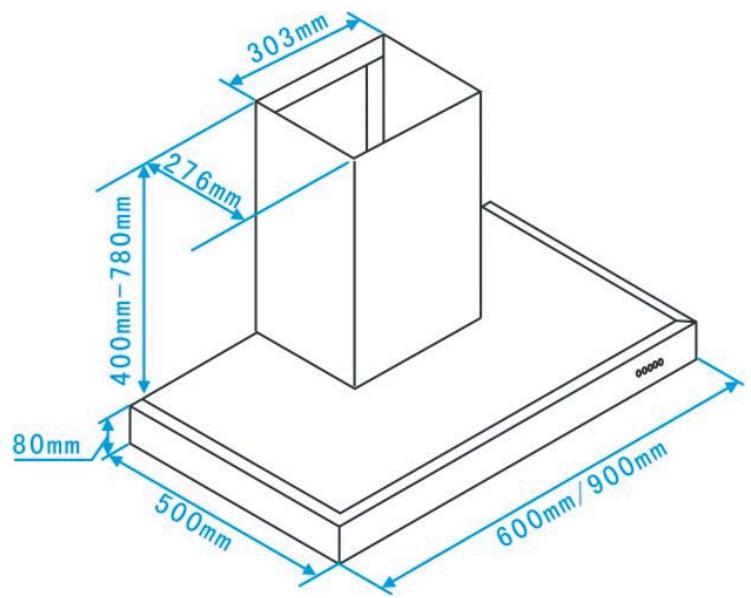

• DESCRIPTION DE VOTRE APPAREIL

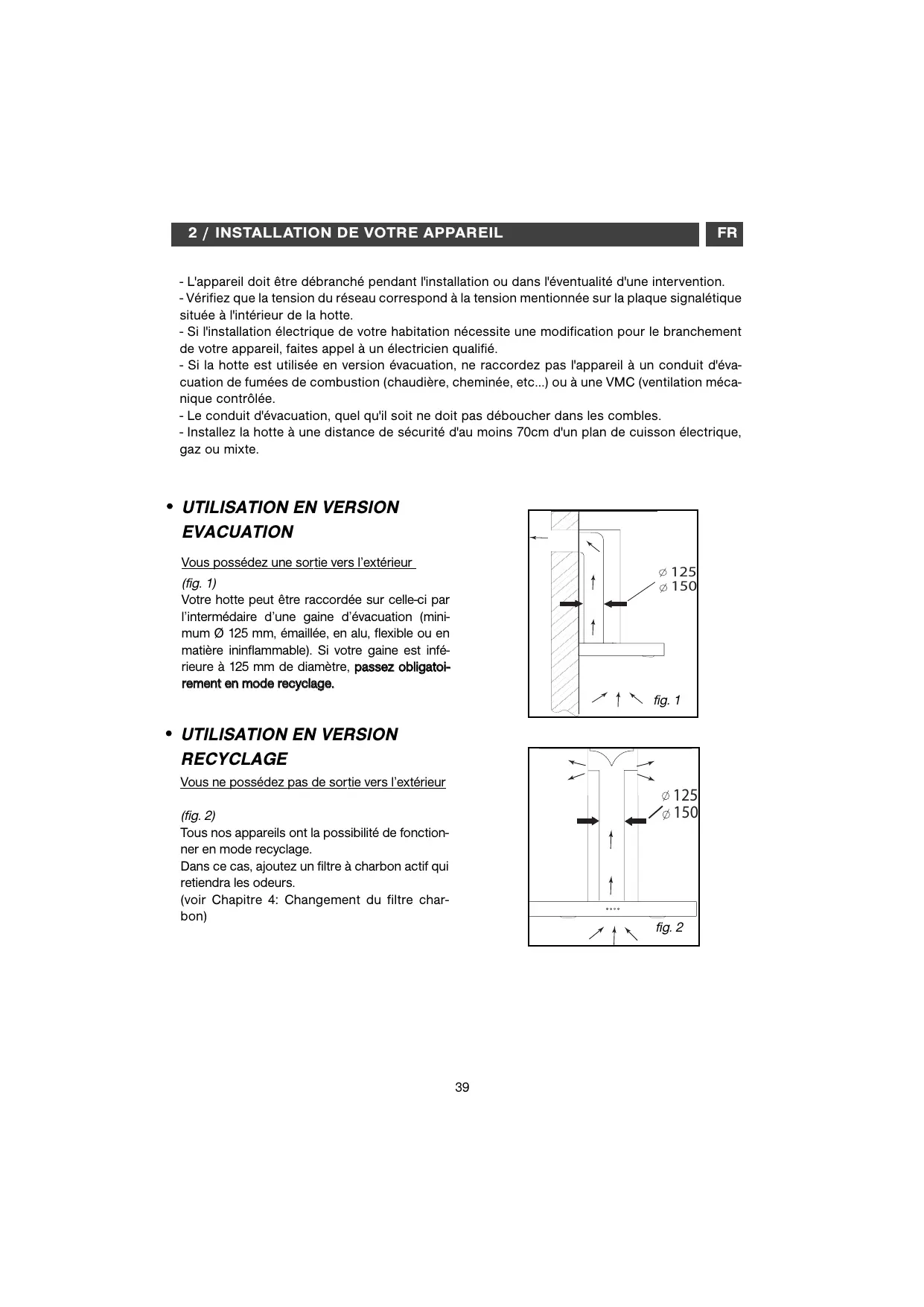

2 / INSTALLATION DE VOTRE APPAREIL

FR

• L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mecanique contrôle).
• Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
• Installéz la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

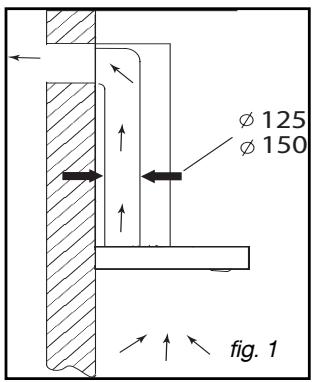

- UTILISATION EN VERSION EVACUATION

Vous possedez une sortie vers l'extérieur

(fig. 1)

Votre hotte peut etre raccordee sur celle-ci par Iintermedaire d'une gaine d'evacuation (minimum 125 mm, émaillee, en alu, flexible ou en matière inflammable). Si voire gaine est infereure a 125 mm de diametre, passez obligatioirement en mode recyclage.

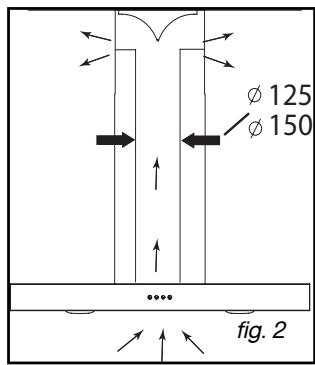

- UTILISATION EN VERSION RECYCLAGE

You ne possedez pas de sortie vers l'extérieur

fig.2)

Tous nos apparèils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs.

(voir Chapitre 4: Changement du filtrre carbon)

FR 2 / INSTALLATION DE VOTRE APPAREIL

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retires.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Verifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention Cet apparel

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intémidaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait etre engagée en cas d'accident consecutif a une mise à la terre inexistante ou Incorrecte. Le fusible de votre installation doit etre de 10 ou 16 A. Si le cable d'alimentation est endommaged, faites appel au service après afin d'eviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.

Attention Si la hotte

Si la hotte presente unequelconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

MONTAGE DE LA HOTTE

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyés dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désfactés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit etre de 70 cm au moins. Si les instructions de la table de cuisson installee sous la hotte specifie nune distance plus grande que 70 cm, celle-ci doit etre prise en compte.

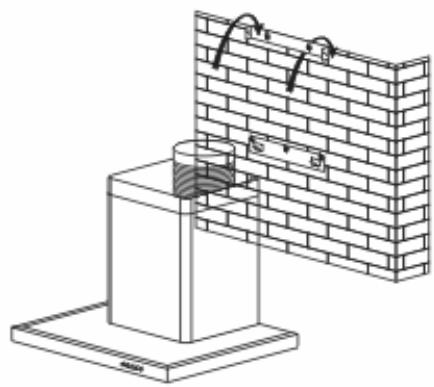

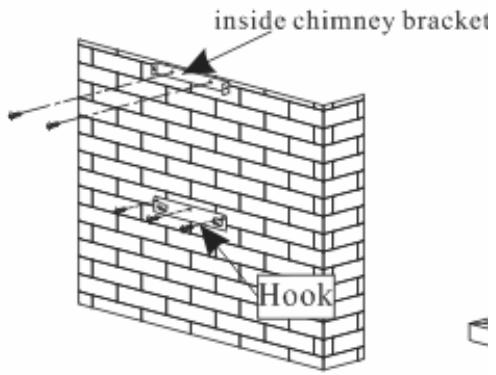

Fixation au mur :

Tracez une ligne sur le mur, centré et à la verticale de votre plan de cuisson
- Tracez sur le mur les 3 trough que vous doivent pincer en utilisant le crochet de suspension de la hotte fourni et en respectant la distance conseillée (piece A fig. 1)
- Percez les 3 trouss de 8mm à l'emplacement adequat et insérez les chevilles
- Fixez le support de fixation de la hotte en veillant à ce qu'il soit parfaitement de niveau (piece A fig. 1)
- Avant de raccorder la hotter, monter le clapet anti-retour sur la sortie moteur
- Fixez la gaine extensible d'évacuation (non fournie) sur la sortie moteur sans généré le mouvement du clapet anti-retour (fig. 3)
- Posez et fixez le corps de la hotte sur ce support avec les vis premues en dotation (piece C fig. 2)

FR 2 / INSTALLATION DE VOTRE APPAREIL

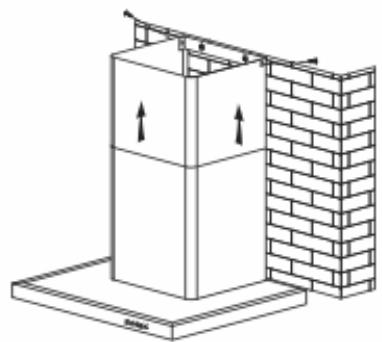

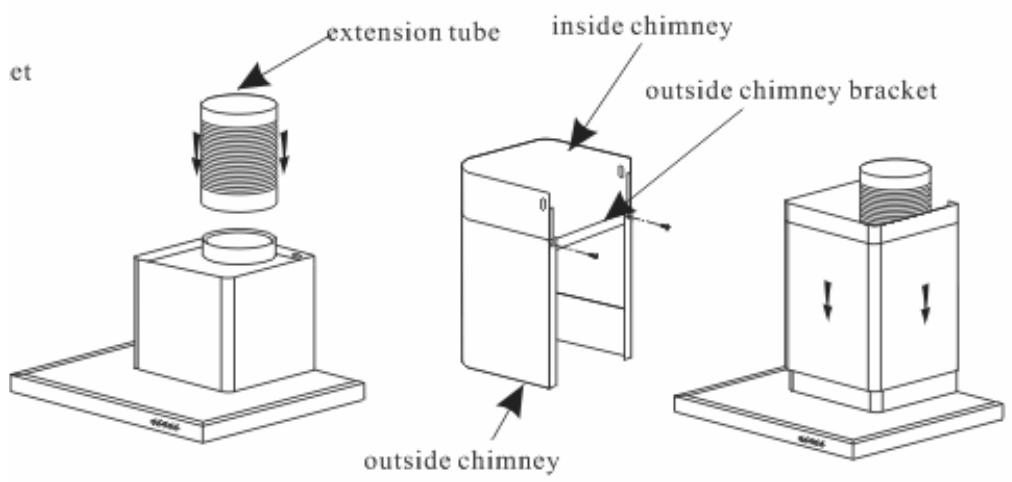

MONTAGE DE LA CHEMINEE

Evacuation extérieure

• Calculez la hauteur finale pour fixer l'étrier en U de support de la cheminée (piece B fig. 1)
• Tracez les 2 trous à l'endroit adapté
• Percez les 2 trouss de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (pièce B fig. 1)
  Fixez l'etrier plat à l'arrière de la cheminée inférieure (piece C fig. 4)
• Posez les 2 cheminées sur la hotte (fig. 5)
• Raccordez la gaine à la sortie de l'air vers l'extérieur
• Effectuez le raccordement électric de la hotte au moyen du cable d'alimentation
• Soulever la cheminée supérieure jusqu'au plafond et la fixer à l'étrier à l'aide des vis.

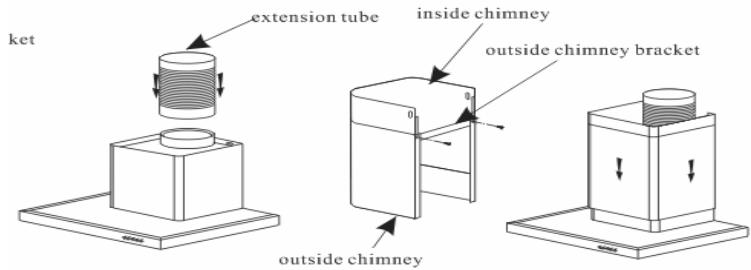

Recyclage

• Calculez la hauteur finale pour fixer l'étrier de support de la cheminée (piece B fig. 1)
• Tracez les 2 trouss à l'endetroit adapté
• Percez les 2 trouss de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (piece B fig. 1)
  -Fixez l'etrier plat a l'arriere de la cheminée inférieure (piece C fig. 4)
• Installer l'adaptateur de gaine sur le deflecteur (fig. 8)
  -Raccordez gaine extensible au deflecteur
• Posez la cheminée composée de 2 parties sur la hotte (fig. 5)
• Installer le déflecteur (fig. 8) dans la cheminée supérieure au niveau des ouïes d'éparation (fig. 6)
• Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation

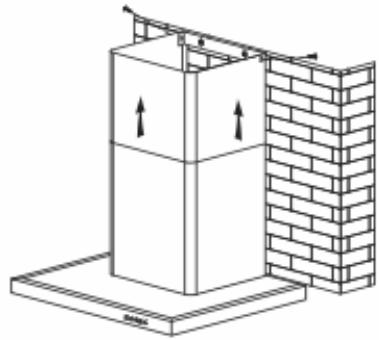

• Soulevez la cheminée supérieure jusqu'au plateau et la fixer à l'étrier à l'aide des 2 vis

fig. 12
fig.13

Conseil Pour une

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éciter demettre la piece en dépression.

Attention

Ne pas utiliser d'outils pour enlever le film de protection transparent sur les parois,

FR 3 / UTILISATION DE VOTRE APPAREIL

- DESCRIPTION DES COMMANDES

Bouton-poussoir

1.Appuyez sur la touche stop et le moteur s'arrête.
2.Appuyez sur le boutonasse vitesse, l'vertisseur sonore retentit une fois et le moteur tourne à basse vitesse.
3.Appuyez sur le bouton moyenne vitesse, I'avertisseur sonore retentit une fois et le moteur tourne à moyenne vitesse.
4.Appuyez sur le bouton vitesse rapide, l'vertisseur sonore retentit une fois et le moteur tourne a vitesse rapide.
5.Appuyez sur le bouton éclairage et les deux lampes s'allument. Appuyez à nouveau et elles s'eteignent.

Attention

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

- NETTOYAGE DES FILTRES CASSETTES

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisse en position verticale.

Utilisez une Brosse, de I'eau chaude et un détengent doux. Rincez-les et séchez-les soignement avant de les remettre en place.

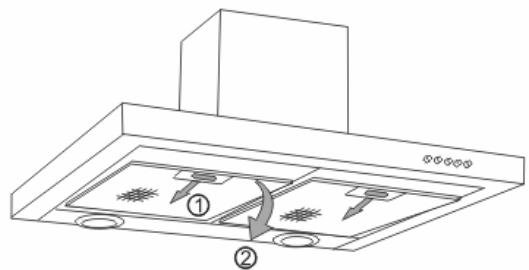

- Démontage du filtré cassette

• Pivotez la poignée intégrée du filtré cassette.
• Basculez le filtrer cassette vers le bas.

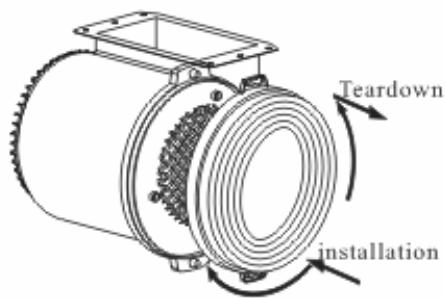

- CHANGEMENT DU FILTRE CHARBON

Remplacez-le toutes les 120 heures d'utilisation environ.

• Retirez les filtres cassettes
• Tourner le filtré charbon pour le retirer
• Faire l'opération inverse pour remettre un nouveau filtré
• Remetre les filtres cassettes.

FR 4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

- NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer l'extérieure de votre hotte utilisez de I'eau savonneuse, mais n'utilise jamais de crèmes à récurer, de détergents corrosif, ni d'éponge grattoir ou Brosse. Essuyez avec un chiffon humide et doux.

CHANGEMENT DE LAMPE

Attention Avant toutes

7 Avant toute intervention, la hotter doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

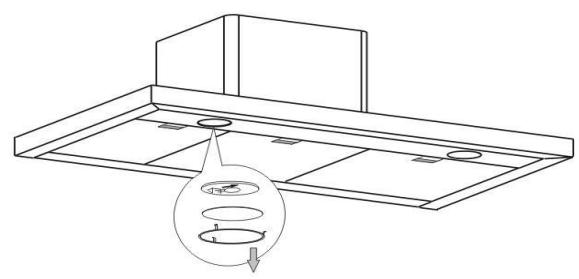

Modèle avec lampe halogène

• Retirez le hublot
• Changez la lampe halogène
• Replacez l'ensemble en effectuant les opérations en sens inverse.

Attention Avantoute

Avant toute intervention, la hotte doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclu-sivement des nettoyants mena-gers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs gras-ses et les poussières. Il est l'éle-ment assurant une part importante de l'efficacité de votre hotte.Dans le cas de taches persistan-tes, utilisez une crème non abra-sive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondam-ment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisse en position vertical(ne pasmettre en contact avec de la vaisse sale ou des cou-verts en argent).
Filtre charbon actif	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utili-sation.Commandez ces filtres chez votre revendeur (sous la référen-ce indiquée sur la plaque signa-létique située à l'intérieur de la hotte) et notez la date de chan-gement.

Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparèels électroménagers et de vos cuisines.

Vou les trouverez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

FR

5 / ANOMALIES DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

6 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS

FR

- INTERVENTIONS

Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionnel qualité dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1).

PIÉCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachéées certifiées d'origine. PIECE

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs BRANDT BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 01

0.34C/min à partir d'un poste fixe

FagorBrandt SAS, locataire-gerant - SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.

xxxxxxxxxx

02/09
