DSR3231T - Décodeur tnt PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Récepteur satellite numérique
Caractéristiques techniques principales	Compatible avec les signaux DVB-S2, supporte la résolution HD
Alimentation électrique	Alimentation secteur, 100-240V, 50/60Hz
Dimensions approximatives	Dimensions : 360 x 220 x 45 mm
Poids	Environ 1,5 kg
Compatibilités	Compatible avec les antennes paraboliques et les décodeurs de chaînes numériques
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Sortie 12V pour l'alimentation des accessoires
Puissance	Consommation électrique maximale : 20W
Fonctions principales	Enregistrement de programmes, guide électronique des programmes (EPG), support des sous-titres
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Philips
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'humidité
Informations générales utiles	Vérifiez la compatibilité avec votre installation satellite avant l'achat

FOIRE AUX QUESTIONS - DSR3231T PHILIPS

Comment réinitialiser mon PHILIPS DSR3231T ?

Pour réinitialiser le PHILIPS DSR3231T, débranchez l'appareil de la prise électrique, attendez environ 30 secondes, puis rebranchez-le. Cela peut résoudre de nombreux problèmes.

Pourquoi mon PHILIPS DSR3231T ne capte-t-il pas les chaînes ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que vous avez effectué une recherche de chaînes dans le menu des paramètres.

Comment mettre à jour le logiciel de mon PHILIPS DSR3231T ?

Allez dans le menu des paramètres, sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran pour vérifier et installer les mises à jour disponibles.

Mon PHILIPS DSR3231T affiche un message d'erreur, que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisateur pour des solutions spécifiques. Vous pouvez également essayer de réinitialiser l'appareil.

Comment régler le volume de mon PHILIPS DSR3231T ?

Utilisez les boutons de volume sur la télécommande pour ajuster le niveau sonore selon vos préférences.

Pourquoi mon PHILIPS DSR3231T ne s'allume-t-il pas ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Essayez de brancher un autre appareil pour vérifier la prise.

Comment changer la langue des sous-titres sur mon PHILIPS DSR3231T ?

Allez dans le menu des paramètres, sélectionnez 'Sous-titres', puis choisissez la langue souhaitée dans les options disponibles.

Mon PHILIPS DSR3231T n'enregistre pas les programmes, que faire ?

Vérifiez que vous avez correctement configuré la fonction d'enregistrement et que votre disque dur ou clé USB est bien connecté et formaté.

Comment connecter mon PHILIPS DSR3231T à Internet ?

Si votre modèle le permet, allez dans le menu des paramètres, sélectionnez 'Réseau', puis suivez les instructions pour connecter à un réseau Wi-Fi.

Comment supprimer des chaînes de ma liste sur le PHILIPS DSR3231T ?

Accédez à la liste des chaînes, sélectionnez la chaîne que vous souhaitez supprimer, puis appuyez sur le bouton 'Supprimer' de la télécommande.

MODE D'EMPLOI DSR3231T PHILIPS

Le pack satellite TNTSAT de Philips est dédié à la réception des chaînes de la TNT disponibles par satellite avec TNTSAT et vous permet de recevoir les émissions en haute définition. Il est composé d'un Terminal de réception numérique haute définition et d'une carte d'accès.

Pour bénéficier de la qualité d'image Haute Définition, il est nécessaire d'être équipé d'un téléviseur avec connecteur HDMI®. HDMI (High Definition Multimedia Interface) désigne une interface de connexion de Haute Qualité, permettant le transport de matériel Haute Définition et de son multicanaux en numérique.

Dés le raccordement de votre Terminal de réception, vous pouvez profiter de la totalité des services. Vous pouvezmettre à jour cette Terminal de réception si de nouveaux services deviennent disponibles.

Le Terminal de réception Philips suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livre utilisé.

Ce terminal de réception Haute Définition Philips répond aux specifications "HD TV", et intégre la technologie HDMI®. Le logo "HD TV" est une marque de DIGITALEUROPE. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC.

FabriquésousLicencedeDolbyLaboratories.Le terme"Dolby"et lesigledoubleD sont desmarques commercialesdeDolbyLaboratories.

Le logo TNTSAT est une marque sous licence GROUPE CANAL+ ou de ses filiales.

Voutrouvrez sur le site www.tntsat tv toutes les informations utiles sur le service TNTSAT ainsi que de nombreuses informations sur la TNT par satellite.

Table des matieres

Felicitations! 3

Table des matieres 4

1 Sécurité 5

Emplacement? 5

Avertissements et mesures de sécurité 5

Piles 6

Interférences 6

Entretien du Terminal 6

2 Le contenu de votre emballage 7

Face avant du Terminal 8

Face amire du Terminal 8

Télécommande 9

Piles 9

3 Connexion. 10

Raccorder l'antenne satellite 10

Raccorder un téléviseur équipé d'une prise HDMI 10

Raccorder un téléviseur standard équipé d'une prise Peritel .... 10

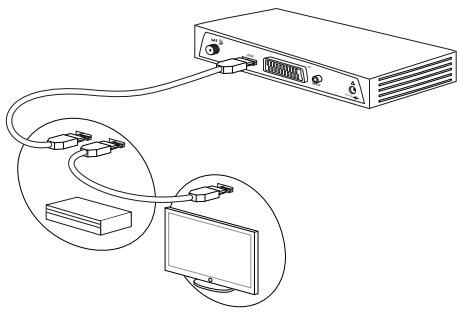

Raccorder un amplificateur equipe d'une prise HDMI

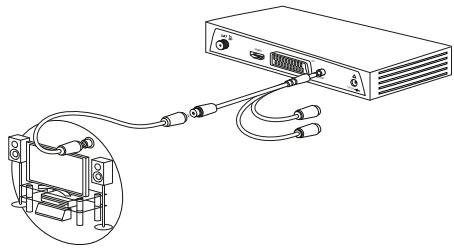

Raccorder un amplificateur équipé d'une prise audio

numérique S/PDIF 11

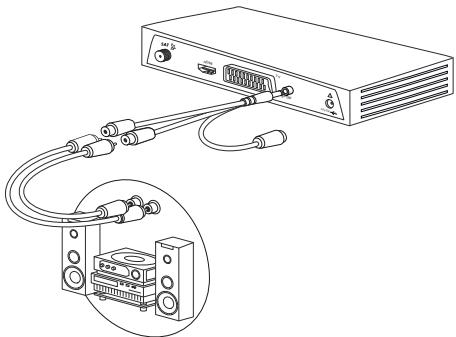

Raccorder un amplificateur équipé de prises audio gauche/droite (chaine Hi-Fi)

Raccorder un périhérique de stockage USB 12

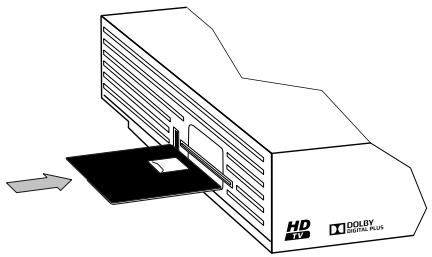

4 Première installation 13

5 Utilisation quotidienne. 14

Regarder la télévision 14

Choisir une chaine de télévision 14

Bandeau d'information programme 14

Informations détaillées sur les programmes. 14

Choisir temporairement des langues audio et des sous-titres .... 14

Changer de liste favorites 15

Choisir une chaine de radio 15

Télétexte 15

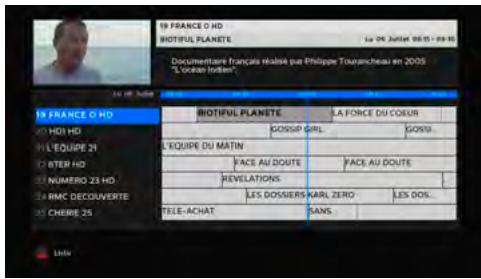

Guide électronique des programmes 15

Enregister un programme 15

Utiliser le contrôle du direct (mode différé) 15

Lire un enregistrement 15

6 Enregistrement et Contrôle du direct 16

Periphérique USB 16

BienchosirleperiphérieUSBàutiliser? 16

Précautions particulières 16

Enregister un programme TV 16

Gérer la liste des enregistements 17

Lire un enregistrement 17

Verrouiller/deverrouiller un enregistrement 17

Supprimer un enregistrement 17

Utiliser le Contrôle du direct (mode Direct / mode Différé) 17

Qu'est-ce que le Contrôle du direct 17

Pause/Play du Direct 17

Retour rapide 17

Avance rapide 18

Stop 18

Gérer le péphérique USB 18

Formater le périhérique 18

Ejecter le périhérique 18

Visualiser la capacitéverse péripérisque de stockage 18

7 Menu réglages 19
Arborescence des menus 19
Installation 20
Recherche des chaines 20
Creation d'une Liste favorite 20
Verrouillage 21
Réinitialisation du Terminal 21
Configuration 21
Langues audio et sous-titres 21
Configuration audio 21
HDMI et PERITEL 22
Paramétrres préférences utiliser 22
Parametrer la Mise en veille 22
Demarrage rapide 22
Informations 22
Informations sur le matériel 22
Informations sur le logiciel 22
Abonnement 22
Messagerie 22
8 Entretien du Terminal 23
Mise à jour du Terminal 23
Listedeserreursdemeisa jour possibles 23
Nettoyer le Terminal 23
9Dépannage 24
10 Garantie 26
11 Environnement 27
Signification des logos présents sur le produit et l'emballage 27
Recyclage et elimination du produit 27
Directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) 27
Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques (RohHS) 27
Consommation electrique du Terminal 27
Marquage CE: 27
12 Assistance et consels 28
13 Specifications 29

1 Sécurité

L'utilisation du Terminal est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement.

Emplacement?

Afin de garantir le bon fonctionnement de votre Terminal, vous doivent :

• le placer en intérieur pour le protégger contre la foudre, la pluie, les rayons du soléil,
  le placer dans un endroit sec et bien aéré,
• l'égligner des sources de chaleur telles des radiateurs, bouygues, lampes, etc.
• le protégé contre l'humidité, l'instructor sur une surface plane où il ne peut ni somber ni être à la portée des enfants,
• évitez les chocs violents. Placez toujours votre Terminal sur une surface plane où il ne risque pas d'être soumis à de fortes sécousses,
• ne rien placer sur votre Terminal (cesci nuiirait a sa bonne ventilation): les fentes d'arotation situées sur le boitier protégent votre Terminal de la surchauffe. Si vous placez le Terminal dans un compartment, veillez à laisser un espace d'au minimum 10 cm de chaque cote et de 20 cm à l'avant et à l'amière,
• le brancher directement au secteur avec l'adaptateur foumi, la prise doit se situer à proximité du Terminal et être facile d'accès. L'utilisation d'un prolongateur (multiprises) n'est pas recommandée.

Avertissements et mesures de sécurité

N'OUVREZ JAMAI LE TERMINAL! I LE EXISTE UN RISQUE DE CHOC EECTRIQUE.

• Utilisez exclusivement l'adaptateur secteur foumi avec le Terminal pour raccarder celui-ci sur le secteur. L'utilisation d'un autre équipement peut être dangereuse.
• Par précaution, en cas de danger, les adaptateurs seront de dispositif de sectionnement de l'alimentation 230 V. Ils doivent donc être situés à proximité de l'appareil et être aisément accessibles.

Raccordez le Terminal sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposaee sur celui-ci (tension, courant, fréquence du réseau électrique).
L'etiquette d'identification est placée sous le Terminal.
- Vous doivent racorder le Terminal à l'adaptateur secteur avant de racorder l'adaptateur secteur à la prise électrique. Assurez-vous que l'adaptateur secteur est correctement enfiché dans la prise secteur et dans le Terminal. Un mauvais raccordement peut prévenir un risque d'incendie ou de chic électrique.
Utilisez le Terminal dans un environnement où les valeurs suivantes sont respectées :

• température ambiente : entre 5^ et +40^
  humidité ambiente : entre 10% et 80%,
  altitude:2000 mètres maximum (6562 ft).

Pour éviter les courts-circuits (risque d'incendie ou d'électrocution), metteze le Terminal à l'abri de l'humidité. Ne placez pas d'objet contenant un liquide (par exemple un vase) sur l'appareil. Tout contact avec un liquide endommagerait votre Terminal et pourrait causeur une panne. Si un liquide pénétre dans le Terminal, débranchez-le immédiatement de la prise secteur et prévenez votre revendeur.
- Veiliez à ce qu'aucun liquide ou objecté métallique ne pénétre dans le Terminal par ses fentes d'aération.
- Ne remiette pas sous tension le Terminal si celui-ci a reconnem eté soumis à d'importantes variations de temperatures.
- Débranche le Terminal de l'adaptateur secteur avant de brancher ou de modifier le branchement des autres apparéls (défévisuer, magnétoscope, etc.).
- En cas d'orage, il est conseilé de débrancher les cables d'antenne dans le cas où vous avons une ou plusieurs+têtes de réception satellite (LNB) ainsi que la prise d'alimentation. Meme si le Terminal et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
- En cas de bruit suspect au niveau de la prise de courant ou de l'adaptateur, débranchez le immédiatement de la prise de courant ennantant toutes les précautions d'utilisation, vous risquez un chic électrique. Prenez contact avec votre revendeur.
- Ne raccordez jamais votre Terminal sur une prise de courant desserrée, endommagée ou défectueuse, vous risquez un choc électrique.
- Ne touchez jamais l'adaptateur secteur avec des mains humides, mouillées. Vous risquez un choc électrique.
- Ne posez jamais d'objets sur le cordon secteur, ne tirez jamais dessus et ne le pliez jamais. Cela pourrait générer un nsqque d'incendie ou de décharge électrique. Veilze toujours à ce que le Terminal ne repose jamais sur le cordon secteur ou quel que câble que ce soit.
- Ne posez jamais d'objets, ne marchez jamais, ne roulez jamais avec un équipement roulant sur l'adaptateur secteur. Vous risque de l'endommager et de générer un risque d'incendie ou de chic électrique.
Assurez-vous que l'adaptateur secteur est hors de portée d'enfants ou d'animaux domestiques.

• Branchez toujours en premier le cordon de l'adaptateur secteur sur votre Terminal, puis l'adaptateur secteur sur la prise de courant. Si vous n'effectuez pas le branchement dans l'ordre indiqué, vous vous exposer à un choc électrique.
• N'essayez jamais de-retirer un panneau ou un capot fixé. N'essayez jamais de démonter l'appareil. Le Terminal content des circuits haute tension. Tout contact avec ces circuits peut entraîrer un risque de décharge électriche avec des conséquences extrémement graves. Faibles exécuteur toutes les interventions de réparation et maintenance par un technicien qualifié.
• Seul un personnel agreeé par le fabricant peut intervenir sur le Terminal. Le non-respect des mesures de sécurité peut entrainer une perte de garantie.
• Faites appel à un installerateur spécialisé si vous souhaitez raccorder les apparèels à l'aide de cordons autres que ceux formis avec l'opération.

Piles

Les piles/batteries peuvent facilement être avallées par les enfants en bas âgè. Ne laissez donc pas la télécommande sans surveillance.

Les pires ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire.

Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables.

Interférences

Ne place pas le Terminal à proximé d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du Terminal et provoquer une perturbation de l'image et du son.

Entretien du Terminal

NettoyezVoteTerminalavecunchiffondouxetnonpelucheux. N'employezaucoun type de chiffon abrasif,de la poudre a rec recuper ou des dissolvants,tels que del'alcooloude la terrebenthine,carils pouraient endommagerla surface du Terminal.

Votre nouvel équipement inclut :

Terminal de réception Haute Définition

Télécommande avec 2 piles R03-AAA

Bloc d'alimentation équipé d'un cordon

Câble HDMI

Câble adaptateur Jack vers 3 RCA femelles

Carte contrôle d'accès TNTSAT et sa documentation

Brochure

Ce livret utiliseur

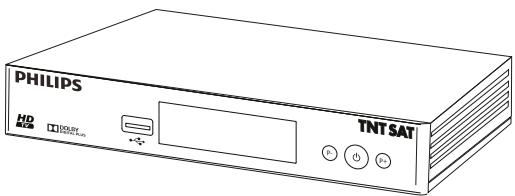

Face avant du Terminal

Lecteur de carte TNTSAT
2 Port USB : utilisé pour la fonction PVR (Enregistrement et Timestift) et pour la maintenance
3 Afficheur numérique
Affiche l'heure lorsque le Terminal est en mode veille.
Affiche le numero du programme lorsque le Terminal est allumé.
Affiche REC lorsque le Terminal enregistre un programme.
Affiche PLAY lorsque le Terminal est en mode lecture.
4Voyant d'etat du Terminal: Rouge:le Terminal est en veille. Vert:le Terminal est en fonctionnement. Vert clignotant:le Terminal est en cours d'enregistrement.
5 Changer de chaîne (P-)
6 Allumer/Metre en veille le Terminal
7 Changer de chaîne (P+)

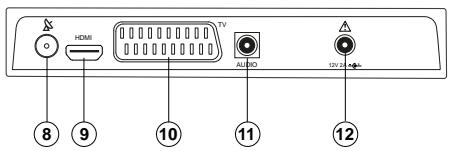

Face arrrière du Terminal

8 Entrée antenne satellite
9 Prise audio/vidéo numérique HDMI
10 Prise Péritel (vers téléviseur standard)
Prise audio (vers équipement home cinéma avec adaptateur) - sortie audio numérique (SPDIF), prise de couleur noire - analogique (stéreo), prises de couleur rouge et blanche
12 Prise d'alimentation electrique

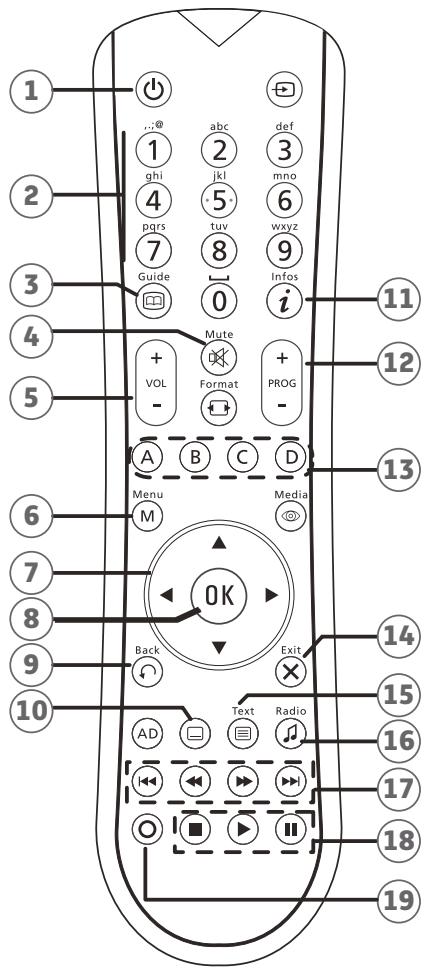

Télécommande

Allumer/Mettre en veille le Terminal
2 Acceder aux chaines / Saisir des chiffres, caractères
3 Acceder au guide electronique des programmes
4 Couper / Retablir le volume
5 Augmenter / Diminuer le volume
6 Acceder aux menus
7 Se déplacer dans une page, un menu
8 Valider une option Afficher la liste des chaînes
9 Revenir sur la chaine ou l'écran précédent
10 Sélectionner les sous-titres et/ou langue (si disponible)
11 Afficher les informations sur un programme
12 Changer de chaine
13 Acceder à des可以选择 contextuels (touches de couleur)
14 Quitter un menu
15 Acceder au mode Télatexte (si diffusé)
16 Passer du mode TV au mode Radio
17 Index precedent / Retour rapide / Avance rapide / Index suivant
18 Arrête la lecture ou l'enregistrement en cours / Lecture / Mettre en pause (acceder au contrôle du direct)
19 Lancer un enregistrement spontané

Note

Les touches non documentées ne sont pas utilisées dans ce produit.

Piles

La télécommande nécessite deux piles R03-AAA pour son fonctionnement. Lors de l'installation des piles, veillez respecter la polarité indiquée dans le logement. Les piles fournies ne sont pas rechargeables.

3 Connexion

Avant de commencer la mise en service de votre Terminal Haute Définition, vérifie que :

• vous ave les éléments presentés dans le paragraphe Le contenu de votre emballage, page 7,
• les équipements que vous allez relier à votre Terminal sont hors tension et déconnectés du sector.

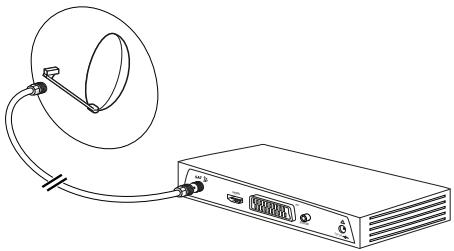

Raccorder l'antenne satellite

Note

Le Terminal est compatible avec l'utilisation d'un boitier DISeqC. Cela permet l'utilisation de plusieurs+têtes satellites (LNB) sur une ou plusieurs paraboles, une tête doit être orientée sur Astra et connectee sur le port I du DISeqC.

Pour receivevoir les chaînes de la télévision numérique terrestre disponibles par satellite avec TNTSAT, vous doivent utiliser une antennaparabolique (60 cm au minimum), équipée d'une tete universelle LNB et orientée sur le satellite ASTRA à 19,2° Est

Votre revendeur / installeur vous conseillera sur l'installation et le pointage de votre parabole.

Branchez l'extrémité du cable coaxial, muni d'une fiche F, à la prise SAT du Terminal. N'utilise pas d'outil pour visser la fiche F.

Note

Il vous est possible d'almenter la parabole via le Terminal. Dans le menu INSTALLATION Recherche des chaînes Antenne, paramétrez Alimentation LNB sur Oui.

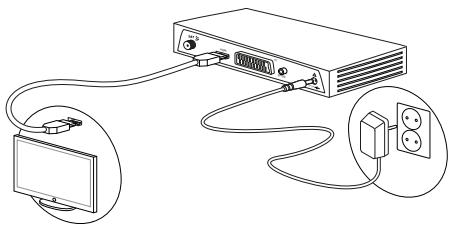

Raccorder un téléviseur équipé d'une prise HDMI

Pour bénéficier d'une image de qualite Haute Definition (HD) pour les programmes diffusés en haute definition uniquement, utilisez le cordon HDMI foumi entre une prise HDMI de lauter Terminal et une des prises HDMI de suaive téléviseur.

Note

Si vous t'élevateur est muni d'une prise DVI uniquement, vous nevez relier la prise HDMI de votre Terminal de réception à la prise DVI du téléviseur (câble HDMI-DVI ou adaptateur HDMI-DVI non foumi). Vous devrez alors raccorder la sortie audio Hi-Fi de votre Terminal de réception à l'entrée audio associée au connecteur DVI de votre téléviseur (cordon non foumi).

Pour raccorder d'autres apparéils (amplificateur home cinema), reportez-vous aux pages suivantes.

2 Branchez le bloc alimentation à la prise d'alimentation 12 V située à l'arrête de votre apparéil.
3 Branchez l'autre extrémité du bloc alimentation à une prise de courant proche de l'appareil et facile d'accès.

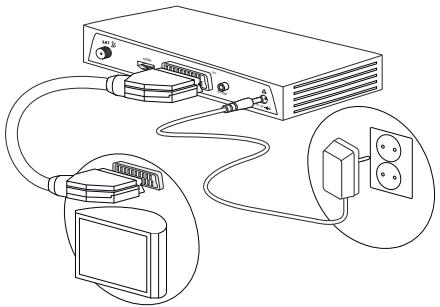

Raccorder un téléviseur standard équipé d'une prise Péritel

Utilisez un cable Péritel (non fourni) entre la prise Péritel TV du Terminal et la prise Péritel à l'arrière de votre téléviseur. Pour racorder d'autres apparèils (amplificateur home cinema), reportez-vous aux pages suivantes.

Note

La prise Péritel de votre Terminal est dédiée à la connexion d'un téléviseur, et non d'un magnétoscope.

2 Branchez le bloc alimentation à la prise d'alimentation 12 V située à l'arrête de votre apparéil.
3 Branchez l'autre extrémité du bloc alimentation à une prise de courant proche de l'appareil et facile d'accès.

Raccorder un amplificateur équipé d'une prise HDMI

Assurez-vous que votre amplificateur possède deux prises HDMI, l'une en entrée (IN) l'autre en sortie (OUT).

I Prenez le cable HDMI foumi et enfichez l'une des extrémités sur la prise HDMI de votre Terminal.
2 Enfiche l'autre extrémité sur une prise HDMI IN de votre amplificateur.
3 Prenez un autre cable HDMI (non fourni) et enfichez l'une des extrémites sur la prise HDMI OUT de votre amplificateur.
4 Enfiche l'autre extrémité sur une prise HDMI de votre téléviseur.

Raccorder un amplificateur équipé d'une prise audio numérique S/PDIF

La connexion de votre Terminal de réception Haute Définition à un amplificateur "Home Cinéma" vous offre un son surround de qualité cinematographique, particulièrement lorsque vous regardez des programmes de haute qualité tels que des films ou une émission de sport.

Ce raccordement est aisé et se fait en reliant au moyen d'un cable coaxial (non foumi) et du cable adaptateur jack vers RCA (foumi) la sortie audio numérique de votre Terminal de réception à l'entrée son numéroé de votre amplificateur.

Dolby® Digital Plus est une des dernières innovations de Dolby Laboratories en matière de son numérique de haute qualité. Compatible avec les systèmes Dolby Digital existants, il répond aux attentes des spectateurs les plus exigeants, tout en étant adapté aux modes les plus récents de diffusion de contenus, incluant, par exemple, les programmes en Haute Définition.

I Prenez le cable coaxial audio numérique (non fourni) et connec- te-le a fiche noire de l'adaptateur jack vers RCA (fourni), puis enfiche la prise jack de l'adaptateur sur la prise audio numérique AUDIO de votre Terminal.

2 Enfichez l'autre extrémité sur une prise coaxiale audio numérique de votre amplificateur.

Note

Veiliez à configurer la sortie audio sur Dolby Digital dans le menu de réglages du Terminal (voir Configuration audio, page 21).

Raccorder un amplificateur équipé de prises audio gauche/droite (chaine Hi-Fi)

Pour bénéficier du son stéreo de qualité laser, il vous suffit de raccorder l'entrée auxiliaire de votre chaine Hi-Fi à la sortie audio du Terminal en utilisant le cable adaptateur foumi et d'un cable coaxial audio (non foumi).

1 Prenez un cable coaxial audio (non foumi) et reperez les fiches Gache (L/blanc) et Droite (R/rouge), enfiche les sur l'adaptateur jack vers RCA en respectant les couleurs.
2 Prenez l'autre extrémité du cable et enfichez les fiches Gauche (L/blanc) et Droite (R/rouge) sur les prises audio de votre amplificateur en respectant toujours les couleurs.
3 Puis enfiche la prise jack de l'adaptateur sur la prise audio numérique AUDIO de votre Terminal.

Raccorder un périhérique de stockage USB

En connectant une clé USB ou un disque dur extreme, vous aurez accès à des fonctionnalités additionnelles du Terminal. Connectez le péripérique de stockage USB dans son port, sans forcer et en respectant le sens d'insertion. Pour plus d'information sur l'utilisation d'un péripérique USB et de fonctions accessibles, reportez-vous à la section Péripérique USB, page 16.

Si vous souhaitez Retirer votre péripérisque de stockage USB, arrêtez tout d'abord toute opération de lecture ou d'écriture, puis utilisez le menu dédié pour déconnecter en toute sécurité votre péripérisque de stockage USB (voir Ejecter le péripérisque, page 18).

Note

Attention, si vous retireez votre péniphérique de stockage USB sans utiliser le menu dédié vous risquez de perdre des données ou d'endommager votre péniphérique de stockage.

Note

Veuillez noter que :

• seuils les péripériques de stockage USB d'une capacitéupérieure ou égale à 8 Go sont supportés par le Terminal,
• après son insertion dans le port USB du Terminal, la reconnaissance du périhérique de stockage USB peut durer un certain délais, n'intermompez pas et patientez jusqu'à ce que le Terminal vous redonne la main et que le menu PVR apparaissée.

En cas de formatage du péphérique de stockage toutes les données prsentes sur le péphérique seront perdues.

4 Première installation

Vérifie que le Terminal est correctement branché au téléviseur et à la parabole, et que le signal est de bonne qualité. En cas deoute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite.

I Insérez la carte d'accès TNTSAT foumie avec votre Terminal dans le lecteur de carte situé sur le côté, puce orientée vers le haut et vers le Terminal.

Note

Afin d'assurer la sécurité de la territorialité des droits, la durée de validité de la carte TNTSAT est de 4 ans. A l'issue de cette période, les clients TNTSAT sont invités à renouveler leur carte (voir les conditions de renouvellement sur le site www.tntsatTv). Utilisation d'un terminal et d'une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques, pour un usage privé et personnel.

2 Allumez votre téléviseur puis votre Terminal en appuyant sur le bouton Marche/Arrêt situé en face avant ou sur la touche Marche/Arrêt de la télécommande.
3 L'écran d'accueil apparait sur votre téléviseur. Si ce n'est pas le cas au bout de 60 secondes environ, basculez entre les entrées de votre téléviseur (HDMI ou Péritel) jusqu'à l'apparition de l'écran d'accueil.
4 Un écran vous invite à sélectionner le type d'installation (mode individuelle ou mode distribué), utilisez les touches « et » pour faire votre choix.
Vous peuvent obtenir la qualité du signal reçu sur votre parabole appuyez sur la touche JAUNE et sur cet même écran le transpondeur utilisé, appuyez la touche ROUGE.
5 Appuyez sur la touche OK pour continuer.
6 Voiture Terminal installe automatiquement les chaines de la TNT disponibles par satellite avec TNTSAT. La barre de progression vous informe de l'évolution de la recherche. Le nombre des chaînes de télévision et de radio trouvées s'affiche à l'écran. En cas d'échéance de l'installation des chaînes, Reportez-vous à la section Recherche des chaînes du service TNTSAT, page 20 pour effectuer une installation manuelle.
7 Voiture Terminal gère les chaînes régionales. Ce réglage vous permet de désifier le décrochage régional pour toutes les chaînes concernées, à commencer par "France 3".

Sélectionnez à l'aide des touches et la région de votrechoix, puis apayez sur la touche OK pour confirmer.
Par la suite, lorsque vous regarderez France 3 et qu'une émissionrégionale commencerca, le Terminal diffusera automatiquement lachaine régionale que vous avez définie.

Note

Dans le cas où aucun service n'est disponible, l'information "Aucun service France 3 régional" s'affiche.

8 La création du Code parental est obligatoire pour valider la mise en service du Terminal.
9 Pour cela, saisissez à l' aide de la télécommande un Code parental à 4 chiffres et appuyez sur la touche OK pour continuer. Saissez de nouveau le Code parental afin de le confirmer et appuyez sur la touche OK pour continuer. Vous avez la possibilité de verrouiller les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans. Sélectionnez à l' aide des touches et l' âge souhaité, puis appuyez sur la touche OK pour confirmer.

Note

"0000" ne peut pas etre utilise comme Code parental.
Le Code parental vous sera demandede dans les fonctions suivantes : le verrouillage de programmes (lorsque le niveau moral d'un programme ou de la chaine est supérieur a I'age que vous ave defini), voir page 21, la Rinitialisation du Terminal, voir page 21

Important

Ce code ne modifie pas le code carte à puce. Le code de la carte à puce peut-être modifié depuis le menu Abonnement ->

Changement code carte à puce.
Reportez-vous à la section Changer votre code parental, page 21 pour déventuelles modifications.

L'installation se termine sur un message vous informant de l'activation de votre carte d'accès TNTSAT et de sa date de fin de validité.
Voupez把你 désormais utiliser cette Terminal et profiter des chaînes de la TNT disponibles par le satellite ASTRA!

Important

La carte TNTSAT doit toujours être insérée (puce vers le haut) dans le Terminal de réception pour regarder les programmes.

Vous trouvez sur le site http://www.tntsat.tv toutes les informations utiles sur le service TNTSAT ainsi que de nombreuses informations sur la TNT par satellite. Pour paraméter votre Terminal selon vos besoin, Reportez-vous à la section Menu réglages, page 19.

5 Utilisation quotidienne

Regarder la télévision

Choisir une chaine de télévision

Avec les touches PROG+ et PROG-, ou les touches 0-9

Appuyez sur les touches PROG+ ou PROG- pour changer de chaîne ou entrez son nombre sur les touches du pavé numérique de la télécommande pour acceder directement à la chaîne désirée.

Vou puez revenir sur la chaîne précédemment vue en appuyant sur la touche Back

Depuis la liste des chaînes

Appuyez sur OK pour afficher la liste des chaînes.

Utilisez les touches , , et pour parcourir la liste.

Pour regarder une chaine, selectionnez-la puis appuyez sur OK.

Vou puevez également utiliser la touche Exit (×) pour quitter la liste sans changer de chaîne.

Ajuster le volume audio

Volume : you pouze regler le volume avec les touches VOL+ ou VOL-

Mode muet: le son se coupe si vous appuyez sur la touche

Mute (8). Le son revient si vous appuyez à nouveau sur cette même touche ou si vous appuyez sur les touches VOL+ ou VOL-

Note

Ces opérations n'ont pas d'effect sur les sorties audio S/PDIF et HDMI si elles sont configurées sur Dolby Digital dans le menu de réglage Configuration audio, page 21.

Bandeau d'information programme

Lorsque vous passez d'une chaîne à l'autre, le bandeau d'information de programme s'affiche automatiquement.

Vou puez afficher de nouveau ce bandeau d'information en appuyant sur la touche Info ①

A Numéro et nom de chaîne
B Nom du programme
C Informations disponibles du programme en cours
D Heure courante
E Niveau contrôle parental
F Heure de début du programme
G Tempes ecoulé
Heure de fin du programme

Appuyez sur et pour voir les informations sur la chaine suivante / precedente.

Utilisez pour voir les informations sur le programme suivant.

Pour regarder une chaîne sélectionnée, appuyez sur OK.

Note

La disponibilité et l'exactitude des informations affichées ne dépendant pas de votre Terminal, celles-ci sont diffusées par les chaînes.

Informations détaillées sur les programmes.

Si vous désírez Obtirer plus d'informations sur le programme en cours et le suivant, appuyez deux fois sur Infox pendant que vous regardez un programme afin d'afficher le banneau d'informations détaillées. Le résumé du programme en cours s'affiche comme expurgiement des informations suivantes :

Icône	Signification
AD	Diffusion du programme en Audiodescription
O	Diffusion du programme en stéréo
D D	Voie audio Dolby Digital disponible
D D 5.1	Voie audio Dolby Digital Plus disponible
	Téléxte disponible pour ce programme
	Sous-titre disponible pour ce programme
	Sous-titre et information disponibles au public mal-entendant pour ce programme.

Appuyez de nouveau sur Infox ou Exit (X) pour masquer le bandeau d'informations détaillées.

Choisir temporairement des langues audio et des sous-titres

Lorsqu'une chaîne diffuse plusieurs langues pour l'audio et/ou les sous-titres, vous pouvez désir temporarily la langue audio, ainsi que celle des sous-titres. A partir du menu Langue audio, vous pouvez aussi activer l'audio description lorsque l'options est disponible.

Note

Les CHOIS sont valables tant que vous ne changez pas de chaîne. Pour définir un réglage à appliquer par défaut, reportez-vous à la section Langues audio et sous-titres, page 21.

• Pour définir la langue audio ou activer les sous-titres, appuyez sur (2).
  Pour selectionner les options souhaitees, utilisez , et puis appuyez sur OK pour valider.

Changer de liste favorites

Vou puevez creer et gerer des listedes de chaines favorites grâce au menu Lieste personnelle (voir page 20).

Pour passer d'une liste de chaînes (liste complète des chaînes incluse - Liège A) à une liste favorite existante, appuyez sur la touche BLEU.

Décisionnez avec « et la liste favorites souhaïtée, puis appuyez sur OK.

Pour revenir sur la liste complète des chaînes, Sélectionnez la première liste (A).

Choisir une chaine de radio

Si des chaînes de radio ont été mémorisées lors de l'installation, vous pouze appuyer sur la touche Radio pour passer en mode RADIO.

Utilise les touches , , et pour parcourir la liste des chaînes radio.

Pour écouter une chaîne, sélectionné-la puis appuyez sur OK. Appuyez de nouveau sur Exit (×) pour quitter le mode RADIO et revenir au mode TV.

Télexteste

Si la chaine que vous regardez propose un service Télétexte, vous pouvez y acceder en appuyant sur la touche Text de votre télémande.

Pour acceder aux pages Téletexte, servez-vous des touches numériques de la télécommande, des touches de couleur ou des touches PROG+ ou PROG-.

Pour quitter le mode Téletexte, appuyez sur Exit (×) ou deux fois sur Text (®).

Guide électronique des programmes

Le guide électronique des programmes propose des informations sur les programmes de toutes les châines (ce service dépend des informations diffusées par les châines). Selon les châines, ces informations peuvent couvir les 8 jours à partir.

Appuyez sur la touche Guide de la télécommande pour acceder au guidelectronique des programmes. Vous pouvez également y acceder en appuyant sur Menu (M), puis en scélectionnant

TELEVISION avec ou, Guide des programmes avec et en validant avec OK.

Differentes actions sont possibles :

Pour selectionner une chaîne / un programme, utilisez les

Pour voir un programme en cours, Sélectionnez la chaîne désirée et appuyez sur OK

Pour passer du mode d'affichage (Liste ou Grille) du guide des programmes, appuyez sur la touche ROUGE.

Pour quitter le guide électronique des programmes, appuyez sur la touche Back ou Exit.

Enregistrer un programme

Note

Cette fonction est uniquement accessible si un péphérique de stockage USB ou un disque dur extreme est connecté sur le port USB du Terminal (voir la section Periphérique USB, page 16).

Voupeuvez enregistrer spontanement le programme que vous regardez, pour le visionner ultérieurement.

Pour enregistrer un programme en direct, positionnez-vous sur la chaine désirée et appuyez sur la touche ENREGISTRER (O).

Pour plus d'information sur cette fonction, reportez-vous à la section

Enregister un programme TV, page 16.

Utiliser le contrôle du direct (mode différé)

Note

Cette fonction est uniquement accessible si un péphérique de stockage USB ou un disque dur extreme est connecté sur le port USB du Terminal (voir la section Periphérique USB, page 16).

La fonction de "Contrôle du direct" permet de suspendre momentanément un programme pour le repreneindre plusieurs minutes plus tard.

Cette fonction est activée lors que vous appuyez sur la touche (1). Le Terminal sauvégarde alors le programme en mémoire. Pour continuer à regarder le programme, appuyez sur le touche (2).

Veuiliez noter toutfois que cette mémoire tampon se remet à zéro dés que vous changez de chaîne.

Pour plus d'information sur cette fonction, reportez-vous à la section Utilisé le Contrôle du direct (mode Direct / mode Différé), page 17.

Lire un enregistrement

Note

Cette fonction est uniquement accessible si un péphérique de stockage USB ou un disque dur extreme est connecté sur le port USB du Terminal (voir la section Periphérique USB, page 16).

Les programmes enregistrés sont accessibles depuis le menu Listedes enregistements. Pour plus d'information, reportez-vous à lasection Gérer la liste des enregistements, page 17.

Pour acceder à la lsite des enregistements, appuyez sur Menu (M), puis sélectionnez PVR avec « ou » Gestion du périphérique USB avec « et validez avec OK

Sélectionnez Listes des enregistements avec et validez avec OK

Selectionnez l'enregistrement désiré dans la liste et appuyez sur la touche OK pour le visionner.

Si I'enregistrement est verrouiller (un cadenas apparait), vous serez convite(e) à saisir le code parental pour pouvoir le visionner.

6 Enregistrement et Contrôle du direct

Note

Les fonctions décrites dans ce chapitre sont uniquement accessibles si un périphérique de stockage USB ou un disque dur exte est connecté sur le port USB du Terminal.

Periphérique USB

Note

Le périhérique de stockage USB connecté à votre Terminal fait office de mémoire externe de l'appareil. Ce périhérique est alors formaté pour être spécifiquement dédié au Terminal. Ainsi, les enregistrements stockés ne pouront pas êtrelus sur un autre apparéil (par exemple PC). Il est conseilé de laisser ce périhérique connecté au Terminal.

Si vous souhaitez utiliser votre Terminal comme Magnétoscope numérique (enregistrement de programmes TV et Contrôle du direct), nous vous recommendons vivement d'utiliser un disque duré externe équipé de son bloc secteur dédié.

Bien désirer le périphérique USB à utiliser?

En connectant un périhérique de stockage USB ou un disque dur extreme, votre récepteur devient un vérable magnétoscope numérique. Vous pouvè alors utiliser la fonction de Contrôle du direct (égarlement connue comme "Mode différente" ou "Timeshifting").若您 pouvè surtout enregistrer spontanément de vos émissions préférentes sur toute périhérique USB, pour les visionner ultérieurement selon vos envies.

L'endetude des possibilités dépend bien évidemment de la capacité du péphérique connecté sur le récepteur, mais également de sa vitesse d'écriture / lecture. La fonction Magnétoscope numérique ne démandera pas autant d'espace de stockage si vous enregistrez une seule ou plusieurs émissions, de manière ponctuelle, journalière, etc.

En fonction de vos besoin d'utilisation, nous vous conseillons d'opter pour différents types de supports USB. Ceux-ci doivent dans tous les cas être certifiés «USB High Speeds».

• Si vous utilisez de manière poncuelle les fonctions d'enregistrement, une simple clé USB de 8 Go suffra.
• Si au contraire vous souhaitez enregistrer plus régulierement et utiliser le Contrôle du direct, optez juste pour un périsérique de stockage d'une capacité à 8 Go.
  Enfin, si vous enregistrez périodiquement et que les enregistrements sont de taille importante (de longue durée ou en qualité optimale), nous vous recommendons vivement d'utiliser un disque dur externe jusqu'à I To équipé de préférence d'un bloc secteur dédié.

Pour vous donner une idée de l'espace disque requis pour 10 minutes d'enregistrement, aidez-vous des valeurs suivantes en qualité :

• SD minimale (piste audio courante) nécessite 0,3 Go,
• SD optimale (avec toutes les pistes audio) nécessite 0,6 Go,
• HD minimale (piste audio courante) nécessite 0,6 Go,
• HD optimale (avec toutes les pistes audio) nécessite 1,2 Go,

Précautions particulières

• Lors de la première insertion, le Terminal vous proposera de formater votre péphérique USB afin que vous puissiez utiliser cette Terminal comme Magnétoscope numérique. Nous vous rappelons qu'un formatage efficacare de façon définitive toutes informations, données générées sur toute péphérique USB. Pour effectuer le formatage, vous devrez saisir le code PIN du Terminal. La durée du formatage varie en fonction de la taille du péphérique USB et peut durer 20 minutes pour un disque de l'To. Pour ne pas rallonger de temps de traitement et entraver l'utilisation normale du Terminal, nous vous recommendons d'attendre que le formatage soit acheve.
• Malgré nos efforts pour vous fournir un Terminal compatible avec la plupart des périmériques de stockage USB certifiés "USB High Speed", il ne nous est pas possible de tester tous les périmériques de stockage USB disponibles sur le marché, et ne pouvons donc garantir la disponibilité de l'ensemble des fonctionnalités. Par conséquent, nous vous prions de nous excuser si vous périmérique de stockage USB ne fonctionne pas de façon optimale sur le Terminal.
• Si vous doivent désigné le périphérique et rester la section Ejecter le périphérique, page 18. Dans le cas contraire, vous risquieriez de perdre des données ou d'endommager leur périphérique de stockage.

Enregister un programme TV

Vou pouvez enregistrer spontanément vos émissions préféées sur votre pérophérique USB, pour les visionner ultérieurement selon vos envies.

Pour enregistrer un programme en direct, positionné-vous sur la chaîne désirée et appuyez sur la touche ENREGISTRER ©.
Vous peuvent selectionner avec les touches « et » une durée d'enregistrement par pas de 15 minutes avec une durée maximale de 3 heures

Note

Vous pouvez modifier la durée d'enregistrement en appuyant de nouveau sur ENREGISTRER.

Note

Vous pouvez des lorsmettre en veille le Terminal : l'enregistrement s'amtheta automatique à la fin du temps programme.
Lorsque vous enregistrez en mode différé, le Terminal peut ajouter quelques secondes de video au début de l'enregistrement.
Une fois qu'un enregistrement a commenced, vous ne pouvez plus vous déplacer dans la mémoire tampon du programme qui précède le début d'enregistrement.

Si le niveau moral du programme est supérieur à l'âge que vous avez définis dans vos options de verrouillage de programmes, le programme enregistré sera alors caché dans la liste des enregistements, son accès nécessitera la saisie du Code parental (voir Acceder aux enregistements verrouillés, page 37). Veuillez notes qu'une fois que vous avez lancé un enregistrement, vous ne pouvez pas changer de chaine. Vous aurez de nouveau accès aux autres chaines une fois l'enregistrement fini.

Pour améter un enregistrement, appuyez sur la touche STOP. Pour enregistrer un programme que vous regarder en diffé (1 à 2 heures), appuyez sur la touche ENREGISTRER. Le contenu de la mémoire tampon sera inclus dans l'enregistrement final.

Gérer la liste des enregistrements

Pour acceder à la lsite des enregistements, appuyez sur Menu (M), puis sélectionnez PVR avec « ou » Gestion du périphérique USB avec « et validez avec OK.

Selectionnez LiTe des enregistements avec et validez avec OK

Lire un enregistrement

Utilise les touches et pour selectionner un enregistrement dans la liste, appuyez sur la touche OK pour le visionner.

Si I'enregistrement est verrouiller (un cadenas apparait), vous serez invité(e) à saisir le code parental pour pouvoir le visionner.

En mode Lecture, les actions suivantes sont disponibles :

• utilisez les touches , et pour vous déplacer dans le programme enregistré.
• Appuyez sur la touche ( ) pour arrêté la lecture et revenir sur la liste des enregistrements.

Verrouiller/déverrouiller un enregistrement

Pour limiter l'accès à un enregistrement, vous pouze le verrouiller. Ainsi, le visonnage de celui-ci sera conditionné à la saisie du code parental.

Certsains enregistements peuvent etre automatiqueverrouillés lors de leur enregistrement si le niveau moral du programme est supérieur à l'age que vous avez definite dans vos options de verrouillage de programmes.

Pour verrouiller / déverrouiller un enregistrement, procédez comme suit :

1. Utilisez les touches et pour vous positionner sur l'enregistrement youlu.
2. Appuyez sur la touche bleue.
3. Sélectionné l'action Verrouiller / Déverrouiller et appuyez sur la touche OK

Pour vermouiller / déverrouiller plusieurs enregistements, procédez comme suit :

1. Utilisez les touches et pour vous positionner sur l'enregistrement voulu puis appuyez sur la touche rouge pour le selectionner, une coche verte apparait a cote de l'enregistrement.
2. Répétez l'opération pour tous les enregistements que vous souhaitez sélectionner.
3. Appuyez sur la touche bleue.
4. Sélectionnez l'action Verrouiller / Déverrouiller et appuyez sur la touche OK

Note

Vou puevez selectionner tous les enregistrements en appuyant sur la touche verte.

Supprimer un enregistrement

Vou pouvez intervenir sur plusieurs enregistements en même temps. Quand vous voulez manipuler plusieurs enregistements en même temps, il est préférible de les sélectionn avant.

Pour supprimer un enregistrement, procédez comme suit :

1. Utilisez les touches et pour vous positionner sur l'enregistrement voulu.

2. Appuyez sur la touche bleue.

3. Sélectionnez l'action Supprimer et appuyez sur la touche OK

4. Saisissez votre code parental et appuyez sur la touche OK pour confirmer la suppression.

Pour supprimer plusieurs enregistements, procédez comme suit :

1. Utilisez les touches et pour vous positionner sur l'enregistrement voulu puis appuyez sur la touche rouge pour le selectionner, une coche verte apparait a cote de l'enregistrement.
2. Répétez l'opération pour tous les enregistrements que vous souhaitez sélectionner.
3. Appuyez sur la touche bleue.
4. Sélectionnez l'action Supprimer et appuyez sur la touche OK
5. Saisissez votre code parental et appuyez sur la touche OK pour confirmer la suppression.

Note

Vou puevez selectionner tous les enregistements en appuyant sur la touche verte.

Utiliser le Contrôle du direct (mode Direct / mode Différé)

Qu'est-ce que le Contrôle du direct

La fonction de "Contrôle du direct" (égarlement connue sous le nom de "Mode Différé" ou "Timeshifting") peut de suspendre momentarily anégment un programme, parce que vous étés déranged(e), pour le reprendre plusieurs minutes plus tard.

Ce mode d'enregistrement est rendu possible par le fait que des que vous appuyez sur la touche (N), le Terminal se met à enregistrer automatiquement en continu et en arrêté-plan le programme que vous étés en train de regarder, créé ainsi une mémoire du programme disponible en cas de besoin.

Le Terminal peut aussi garder en mémoire de 30 à 120 minutes de programme en fonction des caractéristiques du signal et de la capacité du périphérique de stockage USB. Veuillez notes touteffectifs que cette mémoire tampon se remet à zéro des que vous changez de chaîne.

Pause / Play du Direct

Vous regardé un programme et vous souhaitez faire une pause sans en manquer la suite?

Appuyez sur la touche (I).

Le bandeau d'information affiche alors les temps de décalage entre voisinévision en différé du programme et le direct.

Pour reprendre le programme en cours, appuyez sur la touche

Utilise les touches , , et pour vous situer dans le mode Différé.

Retour rapide

Vous pouvez vous déplacer rapidement en arriere avec la touche

Sur le bandeau d'information, vous constaterez alors que le décalage Différé/Direct augmente. En appuyant plusieurs fois sur cette touche, vous pouvrez augmenter la vitesse de déplacement.

Vous pouze ainsi revenir jusqu'au début de la mémoire tampon (de 30 à 120 minutes à condition d'avoir regardé le programme tout ce temps, sans changer de chaîne).

Avance rapide

Vous pouvez you déplacer rapidement en avant avec la touche Sur le bandeau d'information, you constatérez alors que le décalage Différé/Direct diminue.

En appuyant plusieurs fois sur cette touche, vous pouvez augmenter la vitesse de déplacement (jusqu'à 16 fois la vitesse nominale).

Si vous restez en avance rapide, vous finirez par retrouver le direct.

Stop

Vous pouvez à tout moment quitter le mode Différé et revenir au mode Direct. Pour cela, appuyez sur la touche

Gérer le périphérique USB

Formater le periphérique

Note

Le formatage supprime toutes les données générées sur le péphérique de stockage USB connecté au Terminal (programmes TV enregistrés) et le réinitialise complètement.

Cette procédure peut vous être demandée par le Support Technique.

Utilisez ce menu uniquement si vous y etes invite(e).

1. Pour y acceder, appuyez sur Menu (M), puis sélectionnez PVR avec < ou > Gestion du périphérique USB avec et validez avec OK
2. Sélectionnéz Formater le périhérique avec et validez avec OK
3. Saisissez le code du terminal puis appuyez sur OK pour confirmer.

La durée de formatage varie en fonction de la taille du périphérique de stockage et peut aller jusqu'à 20 minutes pour un disque dur de I To.

Ejecter le pérophérique

Utilisez exclusivement cette fonction pour déconnecter en toute sécurité votre péripérisque de stockage USB connecté au Terminal.

1. Attendez que toute opération de lecture ou d'écriture soit terminée avant de déconnecter le péphérique.
2. Appuyez sur Menu (M), puis sélectionnez PVR avec « ou Gestion du périhérique USB avec « et validez avec OK
3. Sélectionnez Ejecter le périhérique avec et validez avec OK
4. Retirez le pénhérique lorsque vous y étés invite(e).

Visualiser la capacitéverse périphérique de stockage

1. Appuyez sur Menu, puis sélectionné PVR avec ou Gestion du péphérique USB avec et validez avec OK
2. Sélectionnez Information avec et validez avec OK
3. Les informations de votre espace libre apparaissent à l'écran.

7 Menu réglages

Appuyez sur la touche Menu pour acceder au menu principal du Terminal.

Pour naviguer dans les différents écrons et effectuer vos réglages, utilisez les touches , , et pourmetre en surbilance vous sélections.

Appuyez sur la touche OK pour confirmer, et sur la touche Exit (X) pour sortir d'un écran.

Arborescence des menus

Les tableaux suivants vousprésentent l'arborescence des menus et les réglages par défaut du Terminal, ceux-ci sont indiqués en gras.

Menu INSTALLATION

Sous-menu(s)	Réglages par défaut
Recherche des chaînes
• Infrastructure
• Informations signal
• Recherche TNTSAT
• Installation par transpondeur
• Recherche chaînes gratuites
• Mode distribué
• Région France 3
Liste des favorites
• Nom Ensemble favorite	B | C | D | E | F | G
• Type de chaîne	TV | RADIO
Verrouillage (necessite le code du terminal)
• Verrouillage du terminal	Non | Oui
• Verrouillage des chaînes	Non | Oui
• Chaires à verrouiller	Accès liste
• Verrouillage des programmes	18 ans | 10 ans | 12 ans | 16 ans
• Changement du code parental
Réinitialisation du terminal (necessite le code du terminal)
Menu CONFIGURATION*
Sous-menu(s)	Réglages par défaut
Langue audio et sous-titres
• Langue audio	François | Italien | VO | Allemand | Anglais | Espagnol
• Langue sous-titre	Aucun | Allemand | Anglais | Espagnol | Français | Italien
• Option d'accessibilité	Non | Oui
Audio
• Sortie Audio	Stériso | Dolby Digital

Sous-menu(s)	Réglages par défaut
• Réglage synchronisation Audio/Védo	-200 ms à + 100 ms
HDMI et Péritel
• Résolution video HDMI	1080i | 576p | 720p
• Standard couleur HDMI	RGB | YCbCr
• Commandes CEC HDMI	Non | Oui
• Format TV Péritel	4/3 AUTO | 16/9
• Recadrage video Péritel (si 4/3 est acté au réglage Format TV Péritel)	Pan & Scan | Letterbox
• Standard video Péritel	RGB | PAL
Préférences utilisateur
• Durée affichage bannière information	3 s | 1s à 5 s
• Durée affichage bandeau volume	3 s | 1s à 5 s
Mise en voille
• Mise en voille automatique après	3 heures | Désactivée | 2 heures
• Démarrage rapide	Désactivé | Activé
* les paramètres de configuration dépendant de la version logicielle.

Menu INFORMATIONS

Sous-menu(s)	Réglages par défaut
Matériel
Logiciel
Abonnement
Messagerie
* les paramètres de configuration dépendent de la version logicielle.

Menu PVR

Sous-menu(s)	Réglages par défaut
Liste des Enregistements
Gestion du péripérisque USB
• Ejecter le péripérisque
• Formater le péripérisque
• Information

Installation

Recherche des chaînes

Configuration de l'antenne

Important

Les régliques décrits ci-après exigent des connaissancees avancées sur l'installation et la configuration d'antenne parabolique. Ne modifies pas ces paramètres si vous n'étés pas expert dans ce domaine.

Sélectionnez le menu Recherche des chaînes > Infrastructure.

Les réglages suivants sont disponibles :

Réglage	Description
Type d'installation	Si vous étés équipé d'une parabole, laissez la valeur sur Mode individuel.
Alimentation LNB	Si vous étés équipé d'une parabole, laissez la valeur sur Oui.
Utilisation du DISeqC	Si vous utilisez un commutateur DiSeqC et que vous souhaitez configurer d'autres têtes LNB, passesz la valeur Utilisation du DISeqC à Oui et complétez les régliages ci-après.
Nombre de ports DISeqC utilisés	Precisez ensuite le nombre de têtes LNB à utiliser.
Port DISeqCA	Sélectionnez le satellite requis pour chacune des têtres LNB. Par défaut, et afin de vous aider à apporter vos propres régliages, les satellites les plus couramment utilisés sont déjà listedes et enregistres (ex : Astra, Hotbird, etc.).

Important

Le Satellite Astra doit être obligatoirement sur le DiSEqC A.

Informations sur le signal

Selectionnez le menu Recherche des chaînes > Information signal.
Ce menu vous permet d'afficher le niveau et la qualité du signal reçu par votre antenné (ou la configuration du satellite dans le cas de têtes LNB multiples) sur la chaîne regardée.

Recherche des chaînes du service TNTSAT

Utilise ce menu lorsqu'il vous manque des chaînes de la TNTSAT.
Sélectionné le menu Recherche des chaînes > Recherche TNTSAT.
Vou pousse lancer une recherche manuelle pour toute nouvelle chaîne TNT disponible par satellite avec TNTSAT.
Ne modifies pas les valeurs associées au satellite et appuyez sur la touche OK pour lancer le balayage.
Appuyez sur la touche ROUGE pour revenir au transpondeur d'installation TNTSAT.

Installation par transpondeur

Utilisez cette fonction pour rechercher une chaîne ou un groupe de chaînes depuis une fréquence précise, pour les chaînes gratuites. Utilisez le pavé numériques pour saïrir la fréquence voulue et appuyez sur la touche OK pour lancer la recherche. Selon votre saisie, les barres "Qualité" et "Niveau" vous indiquent en pourcentage la qualité de la réception. En cas de problème, appuyez sur la touche ROUGE pour revenir au transpondeur par défaut.

La recherche et lancée et quand celle-ci est terminée le nombre de chaînes trouvées apparaît à l'écran. Appuyez sur la touche OK pour enregistrer ces nouvelles chaînes ou sur la touche Back pour quitter sans enregistrer.

Recherche des chaînes gratuites

Si vous voulez installer les chaînes gratuites d'un ou plusieurs satellites, Sélectionnez le menu Recherche des chaînes > Recherche chaînes gratuites.

La recherche de chaîne s'effectue satellite par satellite. Le nom des satellites apparait à l'écran. Sélectionné à l'aide des touches et le satellite de votre choice, puis apuyez sur la touche OK pour confirmer et lancer la recherche des chaînes diffusées sur ce satellite.

Important

Pour information, ce type de recherche peut prendre beaucoup de temps et ne peut pas etre arrêtée.

Mode distribué

Selectionnez le menu Recherche des chaînes > Mode distribué. Utilisez cette fonction si vous habitiez un immeuble équipé de matériel de distribution satellite. Appuyez sur la touche OK pour lancer la recherche des chaînes.

Important

Pour information, ce type de recherche peut prendre beaucoup de temps et ne peut pas etre arrêté.

Région France 3

Sélectionnéz le menu Recherche des chaînes > Région France 3. France 3 est une chaîne à caractère régionale. Selon les heures, des émissions régionales sont diffusées en fonction de votre région. Sélectionnéz à l'aide des touches « et » la région de chaqueois, puis appuyez sur la touche OK pour confirmer.

Création d'unelistefavorite

Listedesfavorites

Selectionnez le menu INSTALLATION > Lieste des favorites. Pour creer une liste de chaines favorites :

Selectionnez une liste vide.
2 Sélectionnez le type de liste que vous souvaîzez créé : TV ou Radio.
3 Appuyez sur la touche OK pour creer la liste.
4 Sélectionnez la chaîne que vous souhaitez ajouter à votre liste de favors avec les touches ▲ et ▼, puis appuyez sur la touche VERTE.
5 Les chaînes ainsi sélectionnées s'affichent précédées d'un numéro (selon l'ordre dans lequel la chaîne est ajustée).
6 Répétez l'opération pour toutes les chaînes à ajouter dans la liste des chaînes favorites.
7 Pour passer de la liste principale des chaînes à votre liste favorites en cours de création, utilisez les touches et .
8 Pour modifier dans touteiste le numero associé a une chaine, selectionneca la et appuyez sur la touche VERTE. Deplacez la chaine a l'endetroit desire avec les touches et
9 Appuyez sur OK pour confirmer. Les nombres associés aux autres chaînes changeront automatiquement en conséquence.

10 Pour-retirer une chaîne de la liste des chaînes favorites, placez.
vous dessus et appuyez sur la touche ROUGE.
Pour enregistrer votre liste, appuyez sur la touche Exit

Vous pouvez à présent utiliser votre liste de chaînes favorites (voir Changer de liste favorites, page 15).

Pour éoperator ou modifier une liste de chaînes favorites, Sélectionnez-la et apportez les modifications souhaitées.

Verrouillage

Selectionnez le menu INSTALLATION > Verrouillage.

Pour acceder à ce menu Verrouillage, vous doivent saïrir le code parental.

Verrouillage du Terminal

Selectionnez le menu Verrouillage > Verrouillage du terminal.

Vous pouvez verrouiller complètement l'accès au Terminal par un code. Si vous choisissez Oui, vous devrez entr'er toute code parental chaque fois que vous allumerez cette terminal.

Verrouillage de chaînes

Selectionnez le menu Verrouillage > Verrouillage des chaînes.

Vous pouvez verrouiller l'accès à certaines chaînes. Si vous activez le verrouillage des chaînes, le Code parental vous sera demandé lorsque vous accéderez à une chaîne vermouillée.

Choisissez OUI dans le champ Verrouillage des chaînes pour activer cette configuration puis sélectionné Accès liste dans le champ

Chaines à verrouiller et appuyez sur la touche OK

La liste des chaînes est affichée, pour verrouiller une chaîne, utilisez les touches , , et pour la的选择tionner et appuyez sur OK pour la verrouiller (un cadenas apparait) ou la déverrouiller.

Répétez cette opération pour verrouiller d'autres chaînes.

Une fois I'opération terminée, appuyez sur touche Exit ) pour sortir.

Verrouillage des programmes

Selectionnez le menu Verrouillage > Verrouillage des programmes.

Vou pousse verrouiller l'accès à des programmes en fonction de leur niveau de moralité. Si vous activé que le verrouillage des programmes, le Code parental vous sera demandé lorsque vous accéderez à une chaîne pouradultes ou lorsque le niveau moralité du programme en cours sera supérieur à l'âge que vous avrez définir.

Pour définiir ce verrouillage, Sélectionné le niveau moral voulu.

Par exemple, Sélectionnez 10 pour un contrôle maximal (tous les programmes seront verrouillés), Sélectionnez 18 pour un contrôle minimal (tous les programmes seront accessibles sauf ceux pour adults).

Changer votre code parental

Selectionnez le menu INSTALLATION > Verrouillage >

Changement du code parental.

You've already initialement définé le Code parental au cours de la première installation.

Ce code est utilisé et demandé pour verrouiller l'accès au Terminal, à certaines châins que vous avoir défini, aux programmes dont le niveau de moralité est plus élevé que le niveau de moralité que vous avoir défini (voir page 31).

Pour changer le Code parental :

Saisissez avec la télécommande l'ancien code à 4 chiffres et appuyez sur la touche OK pour continuer.
2 Saisissez votre nouveau Code parental (0000 n'est pas accepté) et appuyez sur la touche OK pour continuer.
3 Saisissez une deuxième fois le nouveau Code parental et confirmez votre saisie avec la touche OK

Réinitialisation du Terminal

Important

Si vous validez ce choix, toutes les chaînes et paramètres ménorisés seront perdus.

Pour acceder a ce menu, appuyez sur la touche Menu M. Le menu principal s'affiche.
2 Sélectionné le menu INSTALLATION > Réinitialisation du terminal.
3 Saisissez votre Code parental et appuyez sur la touche OK
4 Pour effectuer la réinitialisation, appuyez sur la touche OK
5 Un averissement vous informe que les chaînes et paramètres précédents seront effacés, appuyez sur la touche OK pour continuer.
6 Pour annuler l'opération, appuyez sur la touche Back ou Exit .
7 Patientez jusqu'à la fin de la réinitialisation.
8 Lorsque les réglages d'usine sont restaurés, l'écran d'installation du Terminal s'affiche.
9 Voudevez reconfiguererVoteTernal (voirPremiere installation,page 13).

Configuration

Langues audio et sous-titres

Certaines chaînes diffusent, à certains moments, leurs programmes en plusieurs langues ainsi que les sous-titres (par exemple : Arte HD).

Sélectionnez le menu CONFIGURATION > Langue audio et sous-titres.

Selectionnez la langue audio et sous-titres de votre choix.

Les programmes seront diffusés dans la langue audio séLECTIONnée, si disponible. La langue de sous-titrage sera appliquée si disponible.

En choisisant l'option d'accessibilité, vous pouvez également activer la fonction d'audio description et la fonction de sous-titrage destinée aux sourds et malentendants. Les programmes offrant ces services seront diffusés dans la langue audio principale choisisi si disponible, et dans la langue principale de sous-titrage choisisi si disponible.

Configuration audio

Selectionnez le menu CONFIGURATION > Audio.

Consultez le Guide d'installation de votre équipement audio pour appliquer les paramétres requis.

Les réglages suivants sont disponibles :

Réglage	Description
Sortie Audio	Si vous avez connecté votre Terminal à votre téléviseur HD ou à un amplificateur Home Cinema via le connecteur HDMI ou SPDIF, configurerz la sortie audio sur Dolby Digital et le cas échéant utilisez le réglage de synchronisation Audio/Viséo pour caler le son avec l'image. Sinon, laissez sur Stéréo.
Réglage synchronization Audio/Viséo	Ajustez avec les touches ,▶ le Réglage de la synchro audio/ viséo (par défaut la valeur est de 0 ms).

HDMI et PERITEL

Selectionnez le menu CONFIGURATION > HDMI et Peritel.

Consultez le Guide d'installation de votre équipement video pour reporter les paramètres requis.

Les réglages suivants sont disponibles :

Réglage	Description
Résolution videoe HDMI	Utilisez l'un des paramètres suivants :• Sélectionnez 1080i (valeur par défaut) ou 720p si vous étés équipé d'un téléviseur HD ;• Sélectionnez 576p si votre téléviseur est connecté au Terminal via la prise Péntel.
Standard couleur HDMI	Sélectionnez au besoin le standard de couleur HDMI le moins adapté à votre téléviseur HD.
Commandes CEC HDMI	Lorsque ce paramètre est activé, cela permet au terminal de communiquer avec d'autres appareils compatibles via le port HDMI en allumant le terminal cela peut déclencher l'allumage du téléviseur.
Format TV Péntel	Si vous connectez votre TV standard à une prise Péritel, Sélectionnez le mode d'affichage 4/3, AUTO ou 16/9.
Recadrage-video Péritel	Si le format de votre TV standard est 4/3, Sélectionnez le mode de redimensionnement requis : Letterbox ou Pan & Scan.
Standard video Péritel	Utilisé de préférence le paramètre RGB. Si votre téléviseur est de première génération, Sélectionnez le standard video PAL.

Paramétrer les préférences utilisateur

Vous pouvez régler le temps d'affichage du bannière d'information qui apparait lorsque vous changez de chaîne et du bandeau de volume qui apparait lors du réglage du son.

• Durée d'affchage bandeau : il est possible de régler la durée d'affchage du bandeau de zapping à votre convenance entre l et 5 secondes.
• Durée affichage volume : il est possible de régler la durée d'affichage du tempsoin volume à votre convenance entre 1 et 5 secondes.

Selectionnez le menu CONFIGURATION > Preférences utiliser.

Selectionnez le paramètre à modifier avec les touches ▲ ou ▼.
Selectionnée la valeur de votre besoin à l'aide des touches ⊿ et ⊥, puis appuyez sur la touche OK pour confirmer.

Paramétrr la Mise en veille

Par défaut, votre terminal est paramétré pour semettre en voille automatiquement au bout de 3 heures d'inactivité (sans aucup appui sur la télécommande). Vous pouvez modifier ce paramétrage.

Selectionnez le menu CONFIGURATION > Mise en vue.
Selectionnez à l'aide des touches et la valeur de votre choix, puis appuyez sur la touche OK pour confirmer.

Démarrage rapide

Par défaut, cette fonction est déactivée. Cette fonction permet de gagner du temps au démarrage de votre décodeur.

Par contre, si vous activez cette fonction vous utiliserez plus d'énergie que la consommation envoie mentionné dans les caractéristiques de ce Terminal.

Selectionnez le menu CONFIGURATION > Mise en veille.

Sélectionnez le paramètre Démarrage rapide avec la touche ou ▲

Selectionnez Active à l'aide de la touche « ou «, puis appuyez sur la touche OK pour confimer.

Informations

Les informations représentées dans ce menu vous seront utiles si vous doivent contacter leur revendeur ou tout autre service technique.

Ce menu vous foumit les informations essentielles relatives au Terminal, ainsi qu'au logiciel associé au Terminal.

Selectionnez le menu INFORMATIONS.

Informations sur le matériel

Selectionne le menu Matériel.

Ce menu vous fournit les informations relatives au Terminal et le nombre de la carte à puce.

Informations sur le logiciel

Selectionnez le menu Logiciel.

Ce menu vous fournit les informations relatives au logiciel associé au Terminal.

Abonnement

Sélectionnez le menu Abonnement

Ce menu vous permet de consulter des informations de vos droits, il permet de modifier le code de la carte à puce. Ce code n'est pas celui que vous avez saisi lors de la première installation.

Messagerie

Selectionnez le menu Messagerie.

Ce menu affiche les messages provenant de l'opérateur, lorsque cela est disponible.

8 Entretien du Terminal

Mise à jour du Terminal

Le Terminal peut vous demander de télécharger le nouveau logiciel du Terminal via le satellite ASTRA 19,2° EST.

Note

Les mises à jour du logiciel s'effectuent lorsque le Terminal sort du mode veille. Pour vous assurer de ne manquer aucune mise à jour importante, nous vous recommendons demettre notre Terminal en veille lorsque celui-ci n'est pas utilisé.

Un écran vous avertit lorsqu'une nouvelle version de logiciel est disponible.

Vous avez la possibilité d'accepter immédiatement cette mise à jour ou de la difféérer une seule fois à la prochaine mise en route du Terminal.

Appuyez sur la touche OK pour accepter le téléchargement.

Important

En fonction de la qualité de votre réception, le processus de téléchargement prend jusqu'à 50 minutes. Une barre de progression évoûve à l'écran.

Veillez à ne pas étéindre le Terminal durant ce processus.

Veillez à ne pas interrompre la mise à jour.

Vou ne pourrez utiliser le Terminal qu'une fois le téléchargement terminé: durant le téléchargement l'affichage indique les phases de telechargement "01" "02" "03".

Si une erreur se produit pendant le processus de mise à jour, le Terminal affiche un code erreur sur l'afficheur de la face avant ainsi que sur toute téléviseur. Veuillez notes le code d'erreur avant de contacter note hotline.

Concernant le livre utilisateur, veuillez consulter notre site Internet www.sagem.com.com pour savoir si une nouvelle version est disponible.

Liste des erreurs de mise à jour possibles

Code erreur	Signification / Action
Er00	Le logiciel installé est identique à celui que vous téléchargez.La mise à jour n'est pas nécessaire.
Er02, Er05, Er10, Er11	La qualité du signal n'est pas suffisante pour télécharger correctement le logiciel. Appuyez sur la touche OK pour poursuivre le processus.Vérifie la qualité et la puissance du signal(voir Configuration de l'antenna, page 20).

Pour tout autre message d'erreur, contactez le Service Clients (voir page 28).

Nettoyer le Terminal

Nettoyez votre Terminal avec un chiffon propre, doux et non pelucheux.

N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, telles que de l'alcool ou de la térébenthine, car ils pouraient endommager la surface du Terminal.

Vous pouvez utiliser...

N'utilisez pas...

Vinaigre
(melange avec de l'eau)
Alcool isopropylique

Acetone
Alcohol ethylique
Acide éthylique
Ammoniaque
Chlorure de methyle

Important

N'ouvre jamais le capot du Terminal, cela peut etre dangereux.
Ne demontez pas le Terminal.

En cas de problème avec votre Terminal, reférez-vous au tableau suivant pour résoudre un évientuel dysfonctionnement.

Symptôme	Cause(s) possible(s)	Action
		Support
La LED de la face avant ne s'allume pas.	Le cordon d'alimentation n'est pas branché. Le Terminal est hors tension.	Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur.
Erreur carte ou aucune chaîne trouée.	Le Terminal ne peut pas dire la carte à puce.	Vérifiez que la carte à puce est correctement insérée dans le Terminal, puce orientée vers le haut.
La télécommande ne fonctionne pas.	Il n'y a pas de piles dans la télécommande, ou les piles sont vides ou mal insérées.	Dirigez la télécommande vers le Terminal. Vérifiez l'état des piles : • elles doivent être correctement insérées dans la télécommande, • si elles sont vides, remplaceez-les.
Aucune ↔ponse du Terminal aux actions de la télécommande ou des boutons du panneau avant.	Absence de communication avec le Terminal.	Si le Terminal ne se coupe pas, débrancheze le cordon d'alimentation, patiently l'minute, puis rebrancheze le cordon.
		Installation satellite
Pas de signal avec un boîtier DISeqC.	Mauvais branchement.	Vérifiez que le type de LNB dans le menu est correct. Vérifiez que le LNB pointé sur Astra est bien connecté à la sortie l'ou A du boîtier. Essayez d'abord d'installer sans boîtier DISeqC. Connectez-le seulement si l'installation est réussie.
		Connexion / Réception
Image immobile ou problème de réception	Problème de connexion et/ou d'antenna.	Vérifiez l'antenne et relancez une recherche de programmes (voir Installation, page 20). Assurez-vous que votre ANTENNE est adaptée à la réception numérique.
Le Terminal ne trouve pas de chaîne	Problème de réception.	Vérifiez que vous étés dans une zone de réception. RéorientezVote antenne (voir Configuration de l'antenne, page 20). Vérifiez que la carte à puce est correctement insérée dans le Terminal, puce orientée vers le haut.
Pas de son	Erreur de branchement du cordon Périel entre la sortie TV et le téléviseur. Erreur de branchement du cable HDMI. Audio coupé. Téléviseur hors tension.	Branchez correctement le cordon Périel du Terminal au téléviseur. Si le son est diffusé via un cable HDMI, vérifie que celui-ci est correctement connecté. Appuyez sur la touche MUTE © Allumez le téléviseur.
Pas d'image	Le Terminal ne recoit pas de signal.Erreur de réglage des sorties numériques HDMI/SPDIF.Valeurs incorrectes pour certains paramètres du tuner.Mauvaise orientation de la parabole.	Vérifiez le cable d'antenne. Remplacez-le ou resserrez sa connexion au Terminal.Si l'amplificateur est connecté à l'aide d'une prise AUDIO NUMérique ou d'une prise HDMI, vérifie que les sorties numériques HDMI/SPDIF sont régliées sur Dolby Digital (voir Configuration audio, page 21).Dans le menu INSTALLATION > RECHERCHE DES CHÂNES, réseau correctement les valeurs des paramètres LNB et Transpondeur (voir page 20).Vérifiez la puissance du signal et orientez correctement la parabole (voir page 20).
Il manque des informations dans le guide électronique des programmes pour tout ou partie des chaînes.	Absence de prise en charge des programmes pour ces chaînes.	Certaines chaînes ne diffusent pas d'information sur leurs programmes.
Le téléviseur ne bascule pas sur le Terminal quand celui-ci sort du mode veille.	Défaut de Péritel ou le mode CEC n'est pas activé.	Vérifiez que votre téléviseur est bien relié à la prise Péritel TV (voir Raccorder un téléviseur standard équipé d'une prise Péritel, page 10).Si besoin selectionné l'entrée Péritel directement sur votre téléviseur.Lorsque le téléviseur est connecté au décodeur via le port HDMI, vérifie si le paramètre CEC est bien activé.
Pas de son sur certaines chaînes quand le mode HOME CINEMA est sélectionné.	Défaut d'amplificateur HOME CINEMA.	Vérifiez que vous étés bien raccordé à un amplificateur HOME CINEMA par la liaison numérique (voir Raccorder un amplificateur équipé d'une prise HDMI, page 11).
Mon péphérique USB n'est pas détecté par le Terminal.	Mauvais branchement du port USB ou péphérique non formaté.	Assurez-vous que le péphérique USB est correctement branché sur le port USB.Débranchez et rebranchez le péphérique USB sur le Terminal.Vérifiez la compatibilité de votre péphérique USB (voir Spécifications, page 29).
		Image / Lecture
Enregistements erratiques	Vitesse en écriture insuffisante	Assurez-vous que votre péphérique USB de stockage est certifié USB High Speed. Dans le cas contraire, ejecter le péphérique comme indiqué page 18 et procurez-vous un péphérique compatible.
La réserve n'est pas diffusée en haute résolution.	Réglage de la résolution à comger.	Assurez-vous que la résolution video HDMI est correctement règliente (voir HDMI et PERITEL page 22).
Une bande noire s'affiche autour de l'écran.	Format de l'écran non ajusté.	Ajustez le réglage du format avec la touche FORMAT (±3).
Tout ou partie d'un enregistrement a été perdu.	Une coupure de courant s'est produit ou le cordon d'alimentation a été débranché du secteur pendant l'enregistrement.	Le péphérique de stockage USB peut être irrécupérable et peut devenir inutilisable.

ATTENTION

Ces Termes et conditions sont valables exclusivement en France
Métropolitaire Afin de faire exercer la garantie, vous doivent contacter
votre revende spécialise ou la Hotline au numero
01 70 48 04 84.
Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la Hotline vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante :

Le matériel neuf est garanti (pièces et main d'oeuvre) par le fabricant, dans les conditions et selon les modalités ci-après, contre tous les défants de fabrication pendant une période de 24 mois à compter de la date d'achat du matériel, prévue d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, carte TNTSAT, etc.): 6 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme prévue de date d'achat.
2 Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pieces et main d'oeuvre) par le fabricant jusqu'à la démarche de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention du fabricant. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination.
3 Pendant cette période de garantie de 24 mois, le terminal defectueaux sera répandre gratuitemet. Le client devra néanmoins retourer, à ses frais (transport + assurance), le matériel defectueaux dans un emballage ajustat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agreées dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 84.

Au titre de cette garantie, votre matériel sera réparé ou échéé (au seul choix du fabricant) et renvoyé à votre adresse en France, notamment.

Aucun matériel de prêt ne sera foumi pendant le début de réparation. Avant d'expédier cette matériel au Centre de Réparation Agré, n'oubliez pas de:

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• youssassuerrque tous les accessoires sont inclus avec le matériel, si possible dans l'embaillage d'origine,
• joindre également une copie de la préuve d'achat de votre matériel ou de la carte de garantie d'umont datee et completee, lors de l'achat, par vous vendeur.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont enaucin cas affectés par la presente garantie.

Sont exclus de la garantie :

Les pannes ou les dysfonctionnements dus :

Au non respect des consignes d'installations et d'utilisation, ou
- A une cause extérieur au matériel (choc, foudre, incendie, vandalisme, malveillance, degats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriée...), ou
- A des modifications du matériel effectuees sans accord ecrit du fabricant, ou
A des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
- Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hygrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
- A une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agrées par le fabricant.

2 Les détenorations consécutives à une insufficiency d'emballage et / ou à un mauvais conditionnement du matériel rééxpédé au Centre de Réparation Agré.

3 L'usure normale du matériel ainsi que l'usure des accessoires.
4 La fourniture de nouvelles versions logicielles.
5 Les travaux d'exploitation courante: livreison, mise en place ou échange d'accessoires...
6 Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord du fabricant.
7 Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
8 Les matériels retoumés au Centre de Réparation Agree sans l'accord préalable du Centre d'Appels.

Dans le cas d'exclusion de garantie ci-dessus ainsi qu'a l'expiration de la période de garantie de 24 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et return) du matériel feront l'objet d'un devis établi par le fabricant et devront être régles avant tout return de matériel au Centre de Réparation Agréé.

ATTENTION:

1 Les pieces défectueuses échangées deviennent la propriété du fabricant.
2 Sous réserve des dispositions légales impératives, le fabricant n'assure aucune garantie, explicite ou implicite, autre que cette expressionné prévue ci-dessus. Notamment, le fabricant ne prend aucune engagement et ne consent aucune garantie sur la qualité ou la performance du matériel pour chaque usage particulier que ce soit. La responsabilité du fabricant, qu'elle qu'en soit la cause, est limitée au prix payé par Le Client pour le matériel. Eneldom cas, le fabricant ne repondra des dommages moraux et/ou immateriels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire a une rege impérivaté de droit dont poumaient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

11 Environnement

La préreservation de l'environnement est une préoccupation essentielle de Philips. Philips à la volonté d'exploiter des installations respectuees de I'environnement et a choisi d'integrer la performance environnementale dans I'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, I'utilisation et I'elimination.

Signification des logos présents sur le produit et l'emballage

La poubelle bamée apposseé sur le produit ou sur ses accessories signifie qu'illes apportennent à la famille des équipements électriques etlectroniques. Ces produits sont sousmuis à la collecte sélective et ne doivent donc pas été rec les déchets non-triés.

La présence de ce logo signifie que l'emballage est recyclable et ne doit donc pas etrejetecavec les déchets non-triés.

La présence de ce logo (point vert) signifie qu'une cotisation est versée à un organisme national/agree pour améliorer la récapération et le recyclage des emballages.

La présence de ce logo sur les éléments plastiques signifie qu'ils sont recyclables et qu'ils ne doivent pas etre jets avec les déchets non-triers.

La présence de ce logo signifie que certaines parties du produit font l'objet d'une filière de récapération des déchets et qu'elles doivent être jétées avec les déchets non-trés.

Recyclage et élimination du produit

Pour faciliter le recyclage, respectez les règes de tri mises en place pour les déchets d'emballages.

Si vous produit contient des piles/batteries, elles ne doivent enaucun cas ètre jetées dans la nature ou avec les déchets non-triés, mais dans les points de collecte désignés.

La réglementation européen exige que les produits appartenant à la famille des équipements électriques et électroniques (2) soient déposés :

• dans les points de collecte mis à votre disposition localement (déchetteries, collecte sélective, etc.),
• dans les points de distribution en cas d'achat d'un équipement équivalent (systeme de reprise gratuite prévu).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE)

Dans un contexte fort de développement durable, la préoccupation majeure est la réduction des déchets à eliminer par le biais de la réutilisation, le recyclage, le compostage et la revalorisation énergétique.

En vue de se conformer à cette directive, qui s'applique aux EEEs vendus après le 13/08/2005, toute Terminal sera repris gratuitement et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les appeareils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l'environnement seront recyclés.

Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS)

Votre Terminal ainsi que les piles/batteries fournies sont conformes aux exigences de la directive relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques. Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoaires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement être retirees.

Note

Les piles/batteries ne doivent enaucn cas etre jetées dans la nature ou avec les déchets non-trés, mais dans les points de collecte désignés.

Consommation électriche du Terminal

Afin de réduire la consommation de votre Terminal, nous vous recommendons de le mèttre en veille lorsque vous ne l'utilise pas. Si vous prévoyez de ne pas utiliser cette Terminal pendant une période prolongée, nous vous recommendons de l'éteindre complètement et de le débrancher de la prise secteur.

Par défaut, votre terminal est paramétré en veille automatiquement au bout de 3 heures d'inactivité (sans aucmpui sur la télécommande). Vous pouvez modifier ce paramétrage (voir

Paramétrr la Mise en veille, page 22).

Pour des raisons d'économie d'énergie, la fonction Demarrage rapide est déactivée par défaut (voir Demarrage rapide, page 22).

Marquage CE :

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE (1999/5/CE) relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives LVD (2006/95/CE) sur la sécurité, CEM (2004/108/CE) concernant la compatibilité electromagnétique, ErP (2009/125/CE) relative aux exigences d'écoconception et RohS (2011/65/UE) relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements ELECTriques et Electroniques, définies par le Parlement européen et le Conseil.

La déclaration de conformité CE peut être consultée sur le site www.sagemcom.com de Sagemcom, dans la section support, ou obtenue à l'adresse suivante :

Sagemcom Documents SAS - Service des relations clientèle 250 route de l'Empereur 92848 Ruei-Malmaison Cedex - France

Tous droits réservés.

Sagemcom est une marque déposée.

12 Assistance et consels

Malgré le soin apporté à la conception de ce produit, ainsi qu'à la réduction de cette documentation, n'hésitez pas à nous contacter si vous rencontres des difficultés.

ASSISTANCE TECHNIQUE :

0170480484

Du lundi au vendredi de 9h00 à 18h00.

Munissez-vous des informations suivantes avant tout appel :

• modele du Terminal : DSR323IT TNTSAT
  version du logiciel : à dire dans le menu approprié

Menu >INFORMATIONS > Logiciel.

13 Spécifications

TUNER SATELLITE

Entrée RF satellite

• Fréquences d'entrée : 950 à 2150 MHz
• Niveau RF: -25 dBm à -65 dBm
  Impedance d'entree : 75 Ohms
• Return loss: < -8 dB
• Bande de réception Ku: 10,7 à 12,75 GHz
• Niveau de protection electrolystique: 5 KV

ALIMENTATION LNB

Alimentation verticale: 12,5 V à 14V
Alimentation horizontal: 17 V à 19V
Courant max : 350 mA max ave protection

Modulation de Contrôle

• Fréquence 22kHz (+/- 2kHz)
  Rapport cyclique : 50% +- 10%
  Temps de transition : 10 μs +- 5 μs max
  Amplitude 0,5 V min à 0,9 V max

CONTROLES DISEQC

• MiniDiSEqC/Toneburst (bascule jusqu'entre 2 sources satellite)
• DiSEqC 1.0 (bascule jusqu'entre 4 sources satellite)

DEMODULATEUR SATELLITE

DÉMODULATEUR DVB-S

Constellation: QPSK
Roll off:0,35
- Débit symbole d'entrée : 10-30 MS/s
- FEC: 1/2, 2/3, 3/4, 5/6, 7/8

DÉMODULATEUR DVB-S2

• Constellation: QPSK ou 8PSK (mode CCM)
  Roll off:0,20;0,25;0,35
  Débit symbole d'entrée : 10-30 Mbauds
• FEC: 1/2 3/5 2/3 3/4 4/5 5/6 8/9 9/10 (QPSK) et 3/5 2/3 3/4 5/6 8/9 9/10 (8PSK)

PERIPHÉRIQUE USB

• Standard USB : USB 2.0 High Speed

1280x720@50Hzprogressif
1920x1080 @ 50 Hz entrelacé - Format image 16/9
- Format natif ou redimensionné (HD>SD) via menu de réglages

Sur diffusion SD

720x576-Formatecran:4/3et16/9
Conversion: Pan et Scan, Letter box
Redimensionnement : SD>HD

DECODEUR AUDIO

• MPEG-I layer I et 2 (Musicam)
  MPEG-2 layer 2

• Fréquence d'échantillonnage : 32, 44.1 ou 48 kHz

• Dolby Digital
  Mode passthrough et downmixé

• Dolby Digital Plus
  Mode passthrough, Dolby Digital transcode et downmixé

ENTRÉES/SORTIES SD

Péritel (TV mode si HDMI non utilise)

• RGB (sortie), PAL/SECAM (sortie), volume Audio R/L variable, Fast blanking (sortie), Slow blanking (sortie)

SORTIE HDMI

VERSION

HDMI 1.3 et HDCP 1.1

VIDEO
Mode couleur: YCbCr 4:2:2 ou RGB

AUDIO

2 canaux PCM si réception MPEGI-layer II
- Dolby Digital ou PCM si réception AC3 beat stream()
- Dolby Digital Plus, Dolby Digital ou PCM si réception E-AC3 beat stream ()

(*) en fonction des informations E(EDID)

SORTIE AUDIO ANALOGIQUE

• Niveau audio régliable

• Mono/stéreo si réception MPEGI layer II,

• 2 canaux down mixés si réception Dolby Digital, Dolby Digital Plus

SORTIES AUDIO NUMÉRIQUES

• Niveau audio fixe
  PCM ou Dolby Digital selon menus de réglages

COTE DROIT

• I x lecteur de carte à puce

FACE AVANT

• 1 x afficheur 4 digits 7 segments de couleur amber
• I x récepteur infrarouge (38 KHz)
• I x voyant (LED bicolore)
  3× boutons (On/Off, P+, P-)
  I x port USB 2.0 High Speed

FACE ARRIÈRE

IXIEC169-24femelle(entreERF)
IXPERITEL(TV)
- I x RCA électrique (S/PDIF)
- |xHDMI

ALIMENTATION ÉLECTRIQUE

Adaptateur externe AC / DC
Tension sector: 220 - 240V 50Hz
- Consommation max.: 20 W
- Consommation en veille : < 1 W

SPECIFICATIONS MECANIQUES

Taille (lpxh): 193× 135× 37mm
- Poids:420g
- Température de stockage: -25°C à +65°C
- Température de fonctionnement: +5 °C à +40 °C
Taux d'humidité en fonctionnement : 10% à 80% RH (sans condensation)

ACCESSIONS

• I x Adaptateur exte me AC / DC (bloc pris cordon integre)
• I x cable HDMI
• I x cable adaptateur jack vers 3 RCA femelles
• I x Telecommande
  2 × Piles salines R03-AAA
• I x Carte d'accès TNTSAT et brochures commerciales
• I x Livret utiliseur
• I x Brochure
