4. BANDEAU DE COMMANDE 7 5. PROGRAMMES8 6. RÉGLAGES 9 élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrez votre produit pour obtenir un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop
Avant de contacter le service, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Vous trouverez ces informations sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations en matière de protection de l'environnement Sous réserve de modifications.
Ne modifiez pas les caractéristiques de cet appareil. La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre0.5 (0.05) / 8 (0.8) bar (Mpa) Respectez le nombre maximum de 9 couverts. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son atelier d'entretien ou un technicien qualifié afin d'éviter tout danger. Placez les couteaux et les couverts avec des bouts pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontale. Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter tout risque de chute. Avant toute opération d'entretien, éteignez l'appareil et débranchez la prise secteur. Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil. L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils.
Ne laissez pas les détergents à la portée des enfants. Tenez les enfants et les animaux éloignés de la porte de l'appareil lorsque celle-ci est ouverte. Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
2.1 Installation • Retirez l'intégralité de l'emballage • N'installez pas et ne branchez pas un appareil endommagé. • N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C. • Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
AVERTISSEMENT Risque d'incendie ou d'électrocution. • N'utilisez pas d'adaptateurs multiprises ni de rallonges. • Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente. • Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. • Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche. • Cet appareil est conforme aux directives CEE. • Pour le Royaume-Uni et l'Irlande uniquement. L'appareil est livré avec une fiche secteur de 13 ampères. Si vous devez changer le fusible de la fiche secteur, utilisez un fusible 13 A approuvé ASTA (BS 1362).
• Veillez à ne pas endommager les tuyaux de circulation d'eau. • Avant de brancher l'appareil à des tuyaux neufs ou n'ayant pas servi depuis longtemps, laissez couler l'eau jusqu'à ce qu'elle soit propre. • Avant d'utiliser l'appareil pour la première fois, assurez-vous de l'absence de fuites. • Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un câble d'alimentation intérieur.
• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec. • N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisselle. • De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme. • Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.
• Avant de contacter le service, assurezvous de disposer des informations suivantes (qui se trouvent sur la plaque signalétique). Modèle : PNC : Numéro de série :
AVERTISSEMENT Risque de blessure ou d'asphyxie. • Débranchez l'appareil de l'alimentation électrique. • Coupez le câble d'alimentation et mettez-le au rebut. • Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

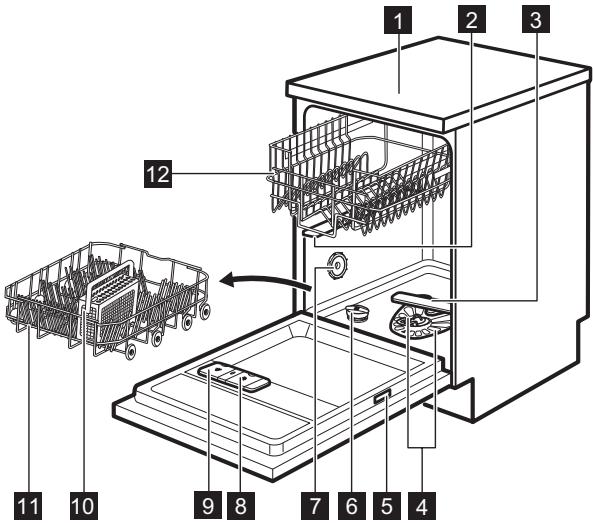

Panier à couverts Panier du bas Panier du haut

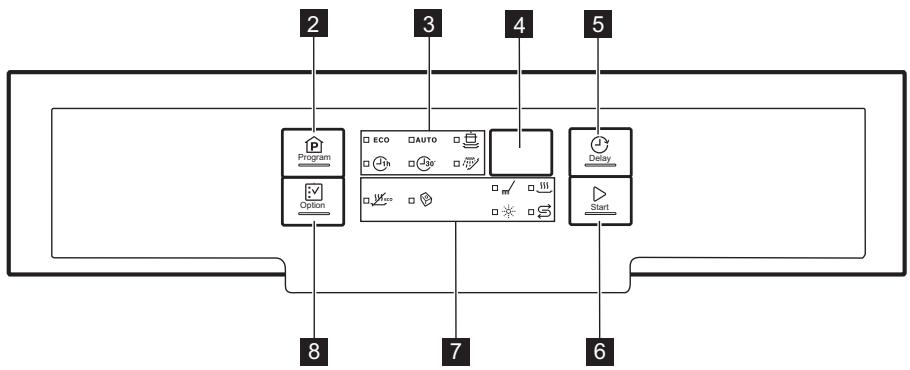

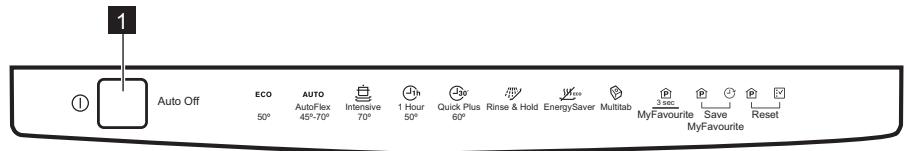

Voyant du réservoir de sel régénérant. Ce voyant est toujours éteint pendant le déroulement du programme. Voyant du réservoir de liquide de rinçage. Ce voyant est toujours éteint pendant le déroulement du programme. Voyant EnergySaver.
3) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de lavage en peu de temps. 4) Ce programme permet un rinçage rapide pour empêcher les restes de nourriture de coller sur la vaisselle et éviter la formation de mauvaises odeurs. N'utilisez pas de produit de lavage avec ce programme.
électronique à l'adresse :
Notez le numéro du produit (PNC) indiqué sur la plaque signalétique.
Dans le mode utilisateur, il est possible de changer : • Le niveau de l'adoucisseur d'eau en fonction de la dureté de l'eau. • L'activation ou la désactivation du signal sonore de fin de programme. • L'activation du distributeur de liquide de rinçage lorsque vous souhaitez utiliser l'option Multitab et le liquide de rinçage simultanément.
Sélection de programme de la façon suivante : Appuyez simultanément sur les touches Program et Option et maintenez-les enfoncées jusqu'à ce que l'appareil se mette en mode Sélection de programme.
L'adoucisseur d'eau élimine les minéraux contenus dans l'eau, susceptibles de nuire aux résultats de lavage et au bon fonctionnement de l'appareil.
Sélection de programme
L'appareil doit être en mode Sélection de programme. 1. Pour entrer en mode utilisateur, appuyez simultanément sur les touches Delay et Start en les maintenant enfoncées jusqu'à ce que les voyants , et commencent à clignoter et que l'affichage soit vide. 2. Appuyez sur la touche Program. • Les voyants s'éteignent.
• L'affichage indique le réglage actuel : Par ex., = niveau 5. 3. Appuyez sur la touche Program à plusieurs reprises pour modifier le réglage. 4. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.
Le liquide de rinçage permet de sécher la vaisselle sans laisser de traînées ni de taches. Le liquide de rinçage est automatiquement ajouté au cours de la phase de rinçage chaud.
Lorsque l'option Multitab est activée, le distributeur de liquide de rinçage ne libère plus de liquide de rinçage. Cependant, si vous utilisez des pastilles de détergent multifonctions et que les résultats de séchage ne sont pas satisfaisants, nous suggérons d'utiliser simultanément des pastilles de détergent multifonctions et du liquide de rinçage. Dans ce cas, vous devez activer le distributeur de liquide de rinçage.
, et commencent à clignoter et que l'affichage soit vide. 2. Appuyez sur la touche Delay
1. Pour entrer en mode utilisateur, appuyez simultanément sur les touches Delay et Start en les maintenant enfoncées jusqu'à ce que les voyants , et commencent à clignoter et que l'affichage soit vide. 2. Appuyez sur la touche Option. • Les voyants
• L'affichage indique le réglage actuel. –
Appuyez sur la touche Marche/Arrêt pour confirmer le réglage. Réglez le dosage du liquide de rinçage. Remplissez le distributeur de liquide de rinçage.
Les signaux sonores se déclenchent en cas d''anomalie de fonctionnement de l'appareil. Il est impossible de désactiver ces signaux sonores. Un signal sonore retentit également lorsque le programme est terminé. Par défaut, ce signal sonore est désactivé, mais il est possible de l'activer.
L'appareil doit être en mode Sélection de programme.
• Le voyant • L'affichage indique le réglage actuel : –
Vous pouvez uniquement mémoriser 1 programme. Tout nouveau réglage annule le précédent.
1. Sélectionnez le programme que vous souhaitez enregistrer. Vous pouvez également sélectionner des options compatibles avec le programme. 2. Appuyez simultanément sur les touches Program et Delay en les maintenant enfoncées jusqu'à ce que les voyants du programme et des options clignotent pendant quelques secondes.
Appuyez sur la touche Program jusqu'à ce que les voyants correspondant au programme et aux options MyFavourite s'allument. La durée du programme s'affiche.
1. Réglez l'adoucisseur d'eau au niveau maximal. 2. Assurez-vous que le réservoir de sel régénérant et le distributeur de liquide de rinçage sont pleins. 3. Lancez le programme le plus court avec une phase de rinçage. N'utilisez pas de produit de lavage et ne chargez pas les paniers. 4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région. 5. Ajustez la quantité de liquide de rinçage libérée.
Appuyez sur la touche Option jusqu'à ce que le voyant
Appuyez sur la touche Option jusqu'à ce que le voyant s'allume. Si cette option n'est pas compatible avec le programme, le voyant correspondant ne s'allume pas ou clignote rapidement pendant quelques secondes puis s'éteint. L'affichage indique la durée actualisée du programme.
Avant de commencer à utiliser du produit de lavage, du sel régénérant et du liquide
1. Assurez-vous que le niveau réglé pour l'adoucisseur d'eau correspond à la
2. Remplissez le réservoir de sel régénérant. 3. Remplissez le distributeur de liquide de rinçage. 4. Ouvrez le robinet d'eau. 5. Démarrez un programme pour éliminer tout résidu du processus de fabrication pouvant être présent dans l'appareil. N'utilisez pas de produit de lavage et ne chargez pas les paniers. Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. L'appareil semble ne pas fonctionner. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement.
ATTENTION Utilisez uniquement du sel régénérant conçu pour les lave-vaisselle. Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage en utilisation quotidienne.

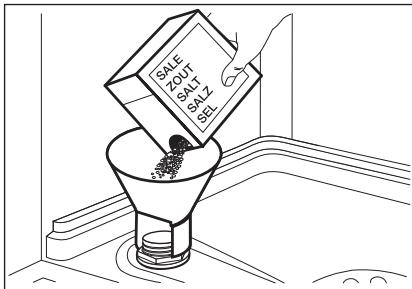

1. Tournez le couvercle du réservoir de sel régénérant vers la gauche et retirez-le. 2. Versez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois). 3. Remplissez le réservoir avec du sel régénérant.
De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Risque de corrosion. Afin d'éviter cela, après avoir rempli le réservoir de sel régénérant, démarrez un programme.

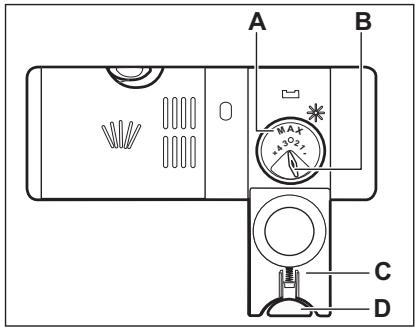

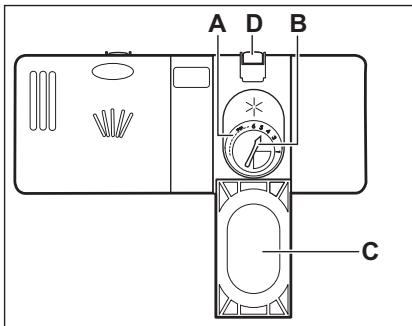

4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement. Vous pouvez tourner le sélecteur de quantité délivrée (B) entre la position 1 (quantité minimale) et la position 4 ou 6 (quantité maximale).

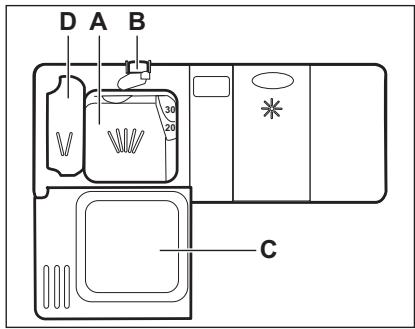

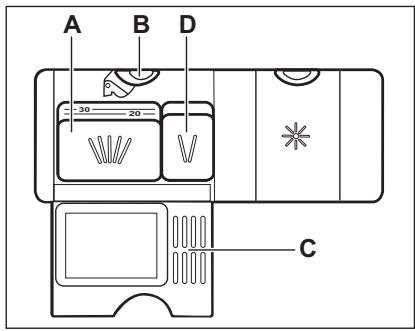

1. Appuyez sur le bouton d'ouverture (D) pour ouvrir le couvercle (C).
1. Ouvrez le robinet d'eau. 2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Sélection de programme. • Si le voyant du réservoir de sel régénérant est allumé, remplissez le réservoir. • Si le voyant du liquide de rinçage est allumé, remplissez le distributeur de liquide de rinçage. 3. Chargez les paniers. 4. Ajoutez le produit de lavage. Si vous utilisez des pastilles de détergent multifonctions, activez l'option Multitab. 5. Réglez et lancez le programme adapté au type de vaisselle et au degré de salissure.
Fonction Auto Off Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il ne fonctionne pas. La fonction s'active : • 5 minutes après la fin du programme de lavage. • Au bout de 5 minutes si le programme n'a pas démarré.
1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Sélection de programme. 2. Fermez la porte de l'appareil. 3. Appuyez sur la touche Program à plusieurs reprises jusqu'à ce que le voyant du programme que vous souhaitez sélectionner s'allume. • Pour sélectionner le programme MyFavourite , appuyez sur la touche Program et maintenez-la enfoncée jusqu'à ce que le réglage MyFavourite s'allume. L'affichage indique la durée du programme. 4. Sélectionnez les options compatibles. 5. Appuyez sur la touche Start pour lancer le programme. • Le voyant de la phase de lavage s'allume. • Le décompte de la durée du programme démarre et s'effectue par paliers d'une minute.
Le voyant du programme sélectionné clignote. 3. Appuyez sur la touche Start. 4. Fermez la porte de l'appareil pour démarrer le décompte. Lorsque le décompte est terminé, le programme démarre et le voyant de la phase de lavage s'allume.
Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.
Lorsque vous annulez le départ différé, vous devez régler de nouveau le programme et les options. Appuyez simultanément sur les touches Program et Option et maintenez-les enfoncées jusqu'à ce que l'appareil se mette en mode Sélection de programme.
Appuyez simultanément sur les touches Program et Option et maintenez-les enfoncées jusqu'à ce que l'appareil se mette en mode Sélection de programme. Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.
éteigne l'appareil automatiquement. Si vous ouvrez la porte avant l'activation de la fonction Auto Off, l'appareil s'arrête automatiquement. 2. Fermez le robinet d'eau.
10.1 Utilisation de sel régénérant, de liquide de rinçage et de produit de lavage • Utilisez uniquement du sel régénérant, du liquide de rinçage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil. • Les pastilles de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs. • N'utilisez que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.
• Utilisez uniquement cet appareil pour laver des articles qui peuvent passer au lave-vaisselle. • Ne mettez pas dans le lave-vaisselle des articles en bois, en corne, en aluminium, en étain et en cuivre. • Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage). • Retirez les gros résidus alimentaires des plats et jetez-les à la poubelle. • Laissez tremper les casseroles contenant des restes d'aliments brûlés. • Chargez les articles creux (tasses, verres et casseroles) en les retournant. • Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent. • Placez les petits articles dans le panier à couverts.
• Assurez-vous que le bras d'aspersion tourne librement avant de lancer un programme.
Assurez-vous que : • Les filtres sont propres et correctement installés. • Le bouchon du réservoir de sel régénérant est vissé. • Les bras d'aspersion ne sont pas obstrués. • Vous avez utilisé du sel régénérant et du liquide de rinçage (sauf si vous utilisez des pastilles de détergent multifonctions). • La vaisselle est bien positionnée dans les paniers. • Le programme est adapté au type de vaisselle et au degré de salissure. • Vous utilisez la bonne quantité de produit de lavage.
1. Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs. 2. Déchargez d'abord le panier inférieur, puis le panier supérieur. À la fin du programme, les côtés et la porte de l'appareil peuvent être mouillés.

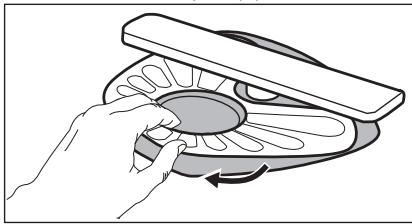

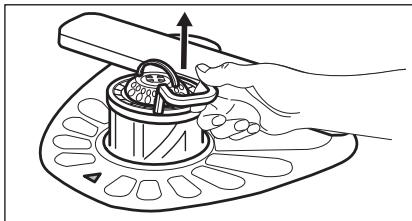

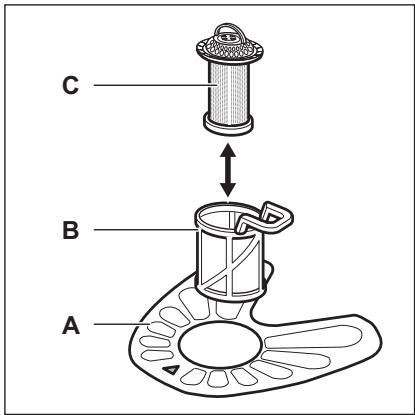

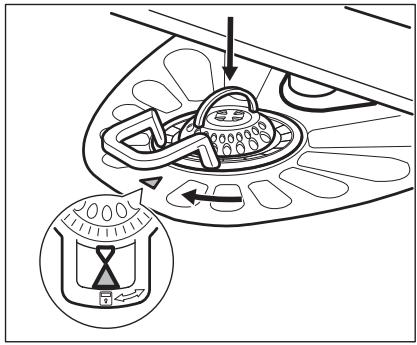

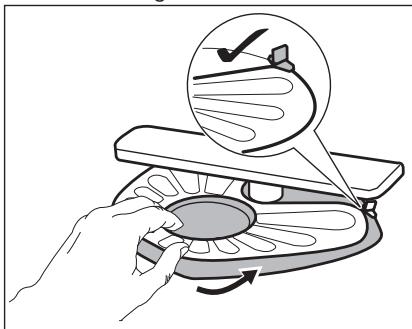

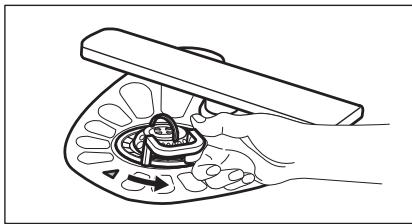

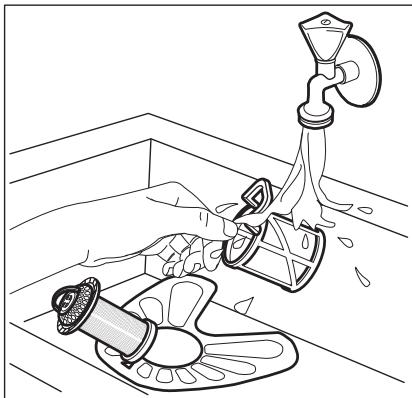

Le système de filtre comporte 3 parties.
• Appuyez sur la touche Start. • Si vous avez sélectionné un départ différé, annulez-le ou attendez la fin du décompte. • L'appareil a commencé la procédure de recharge de la résine dans l'adoucisseur d'eau. La durée de la fonction est d'environ 5 minutes.
• Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué. • Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié. L'appareil ne vidange pas l'eau. L'affichage indique
Si des codes d'erreurs non décrits dans le tableau fourni s'affichent, contactez le service après-vente.
• Il se peut que la qualité du liquide de rinçage soit en cause.
• Le distributeur de liquide de rinçage est vide. • Il se peut que la qualité du liquide de rinçage soit en cause. • Il se peut que la qualité des pastilles de détergent multifonctions soit en cause. Essayez une marque différente ou activez le distributeur de liquide de rinçage et utilisez du liquide de rinçage avec les pastilles de détergent multifonctions.
. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Apportez ce produit à votre centre de recyclage local ou contactez votre administration municipale.
