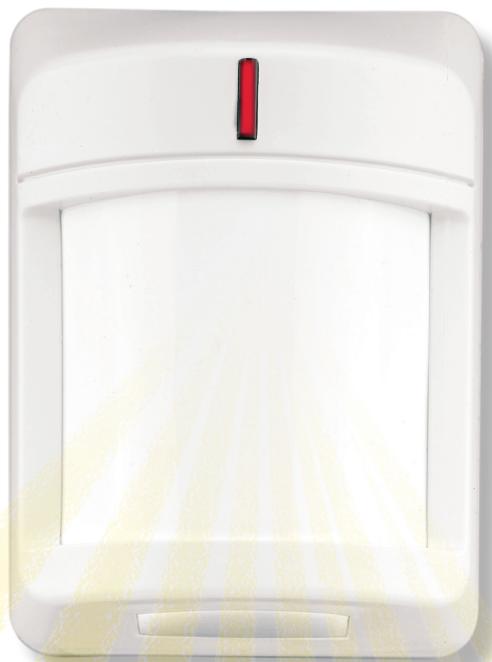

PIR 1710 - Détecteur de mouvement NAPCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement passif à infrarouge (PIR)
Marque	NAPCO
Modèle	PIR 1710
Dimensions (H x L x l)	8,4 x 6,4 x 4,8 cm
Poids	142 g
Alimentation	10,6 à 16 VCC, 23 mA (repos/alarme) à 12 VCC
Portée de détection	21,3 x 18,3 m (70 x 60 pieds) à 200 °C (680 °F)
Température de fonctionnement	-10 à +50 °C
Montage	Mural ou en angle, hauteur max. 3,6 m (12 pieds)
Relais de sortie	Forme A, normalement fermé, 100 mA / 24 VCC
Courant de fuite	23 mA (repos/alarme) à 12 VCC ; 33 mA à 16 VCC
Traitement du signal	SSP (Traitement sélectif du signal) avec sélection automatique ou manuelle (2 impulsions)
Compensation thermique	Automatique, pour variations saisonnières
Protection contre les fausses alarmes	Protection RFI/EFI (20 V/m), lumière blanche, interférences radio
Anti-sabotage	Surveillance des actes frauduleux et du vandalisme (contact d'ouverture)
Lentilles	Fresnel asphériques, grand angle standard ; options disponibles (Barrier, Long Range, Pet Alley)
Réglage de portée	Potentiomètre pour réglage précis pendant l'essai
Installation	Large voie de câblage, bornier volumineux, vis imperdable
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec ; ne pas utiliser de solvants
Réparabilité	Pièces détachées disponibles : lentilles supplémentaires (remplaçables sur place)
Informations générales	Conçu pour applications résidentielles et commerciales modérées

FOIRE AUX QUESTIONS - PIR 1710 NAPCO

Quelle est la portée de détection du PIR 1710 ?

Le PIR 1710 offre une portée standard de 21,3 x 18,3 m (70 x 60 pieds) avec une détection vers le bas juste en dessous du capteur.

Comment régler la sensibilité pour éviter les fausses alarmes ?

Le détecteur utilise le Traitement sélectif du signal (SSP) qui ajuste automatiquement la sensibilité selon l'environnement. Vous pouvez aussi sélectionner manuellement le comptage à 2 impulsions.

Quel type d'alimentation est nécessaire ?

L'appareil fonctionne sous une tension nominale de 10,6 à 16 VCC avec une consommation de 23 mA au repos (à 12 VCC).

Comment installer le détecteur sur un mur ou dans un angle ?

Le PIR 1710 se monte facilement sur un mur ou dans un angle jusqu'à 3,6 m (12 pieds) de hauteur. La carte de circuit imprimé peut être repositionnée pour orienter la couverture.

Le détecteur résiste-t-il aux interférences électromagnétiques ?

Oui, il est protégé contre les RFI/EFI jusqu'à 20 V/m et contre les surtensions, garantissant des performances fiables.

Que faire en cas de déclenchement intempestif ?

Vérifiez que la lentille est propre et que le détecteur n'est pas exposé à des sources de chaleur, de lumière blanche ou de réflecteurs. Activez la compensation thermique et ajustez la portée avec le potentiomètre.

Puis-je utiliser ce détecteur en extérieur ?

Il est conçu pour une utilisation intérieure (résidentielle ou commerciale modérée). La plage de température est de -10 à +50 °C.

Comment entretenir le détecteur ?

Nettoyez la lentille avec un chiffon doux et sec. N'utilisez pas de solvants. Vérifiez périodiquement le bon fonctionnement.

Quelles lentilles sont disponibles en option ?

Des lentilles supplémentaires sont disponibles : Barrier, Long Range et Pet Alley, remplaçables sur place.

Où puis-je trouver des pièces détachées ou une assistance ?

Contactez NAPCO Security Group : en Amérique du Nord au 1-800-645-9445 ou au Royaume-Uni au [phone]. Consultez le site www.napcosecurity.com.

MODE D'EMPLOI PIR 1710 NAPCO

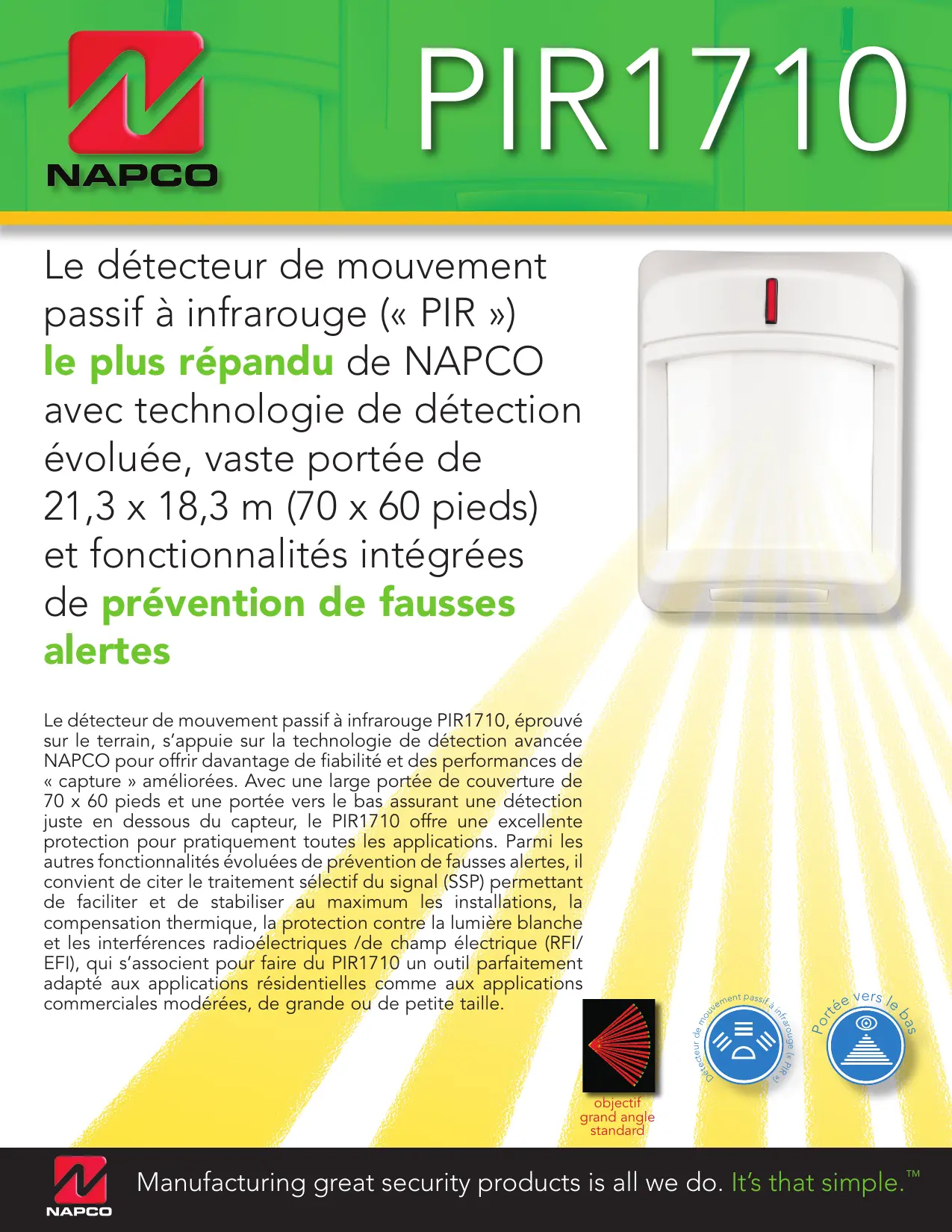

Le détecteur de mouvement passif à infrarouge (« PIR ») le plus répandu de NAPCO avec technologie de détection évoluée, vaste portée de 21,3 x 18,3 m (70 x 60 pieds) et fonctionnalités intégr .

PIR1710, éprouvé sur le terrain, s'appuie sur la technologie de détection avancée NAPCO pour offrir davantage de fiabilité et des performances de « capture » améliorées. Avec une large portée de couverture de 70 x 60 pieds et une portée vers le bas assurant une détection juste en dessous du capteur, le PIR1710 offre une excellente protection pour pratiquement toutes les applications. Parmi les autres fonctionnalités évoluées de prévention de fausses alertes, il convient de citer le traitement sélectif du signal (SSP) permettant de faciliter et de stabiliser au maximum les installations, la compensation thermique, la protection contre la lumière blanche et les interférences radioélectriques / de champ électrique (RFI/EFI), qui s'associent pour faire du PIR1710 un outil parfaitement adapté aux applications résidentielles comme aux applications commerciales modérées, de grande ou de petite taille.

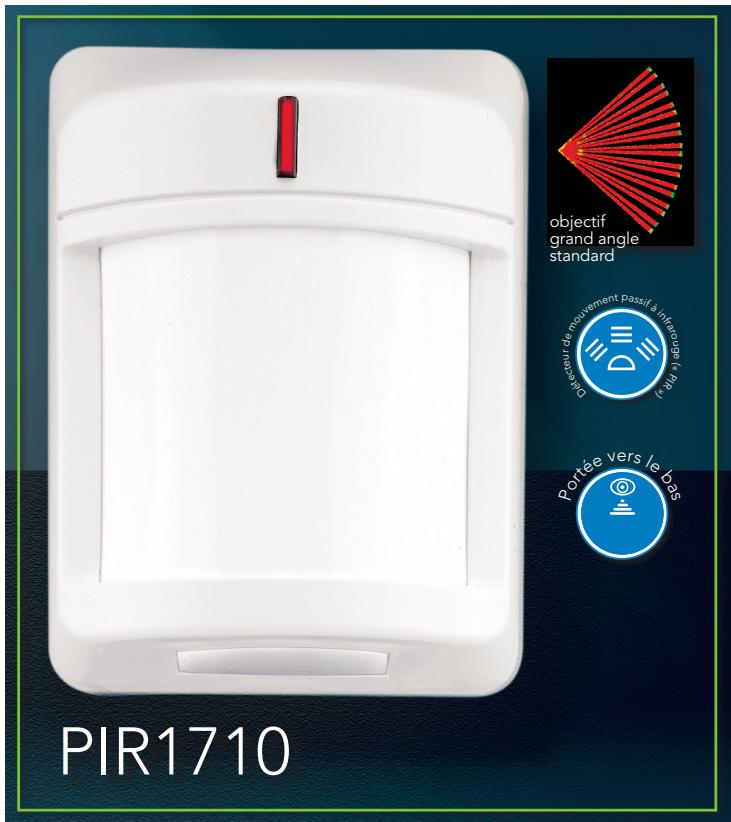

Objectif grand angle standard.

Fort de 20 années d'expérience dans la technique des capteurs, NAPCO dote ses produits de fonctionnalités de prévention de fausse alerte et de détection d'intrus inégalées.

Fonctionnalités

Vaste portée adaptée à la plupart des installations résidentielles et commerciales : portée standard de 21,3 x 18,3 m (70 x 60 pieds) à 200 °C (680 °F). La portée vers le bas assure une détection juste en dessous du capteur, pour une « capture » imparable des intrus. La stabilité accrue obtenue avec la sélection automatique de la sensibilité accompagnant les circuits SSPTM (Traitement sélectif du signal) du PIR1710 permet à l'appareil d'analyser les signaux entrants et de régler sa sensibilité en fonction de la rudesse de l'environnement de son application, pour un rejet automatique des fausses alertes. Option de traitement bipolaire à 2 impulsions : les utilisateurs qui préfèrent les réglages manuels traditionnels peuvent sélectionner manuellement un traitement du comptage à 2 impulsions. Champ de vision optimisé avec optiques asphériques mises au point de manière personnalisée : les lentilles Fresnel de Napco sont conçues avec le plus grand soin pour offrir la gamme de lentilles idéale et peuvent être facilement orientées pendant l'installation (des lentilles supplémentaires remplaçables sur place sont disponibles : « Barrier », « Long Range », « Pet Alley »). Protection par écran contre les interférences RFI/EFI et la foudre : les composants clés et les circuits SMD résistants sont protégés électroniquement à 20 V/m. Les performances correctes de l'appareil sont ainsi préservées contre les interférences nuisibles dues à l'électricité statique, aux surtensions, aux pointes de courant, etc. Contrôle critique de la portée : le PIR1710 vous permet de personnaliser la portée avec un potentiomètre servant à effectuer un réglage précis pendant l'essai de fonctionnement, si vous le souhaitez. Compensation thermique automatique : les circuits de l'appareil s'ajustent automatiquement en fonction des variations saisonnières et climatiques, offrant une détection précise en dépit des valeurs extrêmes de chaleur ou de froid. Montage rapide et souple : le détecteur s'installe facilement sur des murs ou dans un angle, et il peut être orienté avec plus de précision à l'horizontal ou à la verticale, en repositionnant la carte de circuit imprimé dans l'enceinte pour une portée complète de couverture. La large voie de câblage, le bornier volumineux et la vis imperdable de la carte de circuit imprimé contribuent à assurer des installations rapides, précises et sans problème. La surveillance des actes frauduleux et du vandalisme empêche toute action visant à saboter ou à vandaliser l'appareil en le signalant au système en cas de tentative d'ouverture du coffret. Autres fonctions de prévention de fausses alarmes : l'unité utilise un grand nombre de fonctions pour assurer que seules des alarmes valides sont identifiées dans le système, ce qui représente une économie de temps et d'argent. Il s'agit des propriétés de ses circuits et de ses lentilles Fresnel, qui offrent une protection intégrale contre la lumière blanche, une innovation mise en œuvre par Napco.

SPECIFICATIONS

• Température de fonctionnement* :	-10 à +50 degrés C (14 à 122 °F)
• Montage :	Mural ou en angle ; 3,6 m (12 pieds) maximum (le support pivotant SVL2 peut être utilisé pour l'orientation de la structure et pour les hauteurs de montage de plus de 3,6 m (12 pieds)
• Relais de sortie :	Forme A ; normalement fermé
• Temps du relais :	Environ 3 secondes
• Relais d'alarme :	100 mA, 24 VCC avec résistance interne de limitation du courant de 10 ohms
• Besoins en alimentation :	tension nominale de 10,6 à 16 VCC avec mode écours sur batterie à partir du panneau de commande
• Courant de fuite :	23 mA (repos / alarme) à 12 VCC (nominal) ; 33 mA (repos ou alarme) à 16 VCC (nominal) ; 44 mA (condition de problème) à 16 VCC (nominal)
• Dimensions :	H 8,4 x L 6,4 x l 4,8 cm (3,3 po x 2,5 po x 1,9 po)
• Poids d'embarquement :	142 g (5 onces)

Napco Security Group

En Amérique du Nord : 1-800-645-9445 ou 631-842-9400. 333 Bayview Avenue, Amityville, New York 11701 USA. www.napcosecurity.com

224 Europa Blvd, Gemini Business Park, Warrington WA5 7TN, Royaume-Uni. [phone]
