PIR 1500-10 - Détecteur de mouvement NAPCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge passif (PIR)
Marque	NAPCO
Modèle	PIR 1500-10
Dimensions (H x L x P)	8,4 cm × 6,4 cm × 4,8 cm
Poids	142 g (poids à l'expédition)
Alimentation	10,6 à 16 V c.c. filtrés, avec pile de secours depuis le panneau de commande
Consommation électrique	23 mA (repos/alarme) à 12 V c.c., 33 mA à 16 V c.c., 44 mA en incident
Portée de détection	9 m x 9 m (grand angle)
Technologie de détection	Infrarouge passif avec traitement sélectif des signaux (S.S.P.)
Lentille	Lentille Fresnel grand angle standard; lentilles interchangeables disponibles (Barrier, Long Range, Pet-Alley)
Protection anti-fausses alarmes	Circuit S.S.P., contrôle de lumière blanche, blindage RF/EMI/foudre
Protection antisabotage	Contact d'autoprotection (ouverture de l'enceinte)
Montage	Mur ou coin, hauteur max. 3,6 m; support pivotant SVL2 en option
Type de relais	Forme A, normalement fermé
Durée de retransmission	Environ 3 secondes
Caractéristiques du relais	100 mA, 24 V c.c. avec résistance de protection interne de 10 ohms
Garantie	5 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Pièces détachées et réparabilité	Contacter le service après-vente NAPCO pour toute réparation. Lentilles interchangeables disponibles.
Informations générales	Utilisation résidentielle et commerciale légère. Conforme aux normes de sécurité.

FOIRE AUX QUESTIONS - PIR 1500-10 NAPCO

Quelle est la portée de détection du NAPCO PIR 1500-10 ?

La portée est de 9 m x 9 m en grand angle, adaptée à la plupart des installations résidentielles et commerciales de petite envergure.

Quelle hauteur d'installation recommandez-vous ?

Montez le détecteur à une hauteur maximale de 3,6 m sur un mur ou dans un coin. Utilisez le support pivotant optionnel SVL2 pour des hauteurs supérieures.

Comment le détecteur évite-t-il les fausses alarmes ?

Grâce au circuit S.S.P. (Signal Selective Processing) qui ajuste la sensibilité, au blindage RF/EMI/foudre et au contrôle de lumière blanche intégré.

Quel type d'alimentation est requis ?

Alimentation en courant continu filtré de 10,6 à 16 V c.c. avec pile de secours depuis le panneau de commande.

Le détecteur est-il compatible avec tous les systèmes d'alarme ?

Oui, il possède un relais de sortie normalement fermé (forme A) standard, compatible avec la plupart des panneaux d'alarme.

Y a-t-il une protection antisabotage ?

Oui, le détecteur dispose d'un contact d'autoprotection qui signale toute tentative d'ouverture de l'enceinte.

Peut-on changer la lentille du détecteur ?

Oui, des lentilles interchangeables sont disponibles sur site, notamment les modèles Barrier, Long Range et Pet-Alley.

Quelle est la consommation électrique du détecteur ?

La consommation est de 23 mA à 12 V c.c., 33 mA à 16 V c.c., et 44 mA en incident.

Comment nettoyer le détecteur ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs.

Quelle est la durée de la garantie ?

Le détecteur est couvert par une garantie de 5 ans par NAPCO.

MODE D'EMPLOI PIR 1500-10 NAPCO

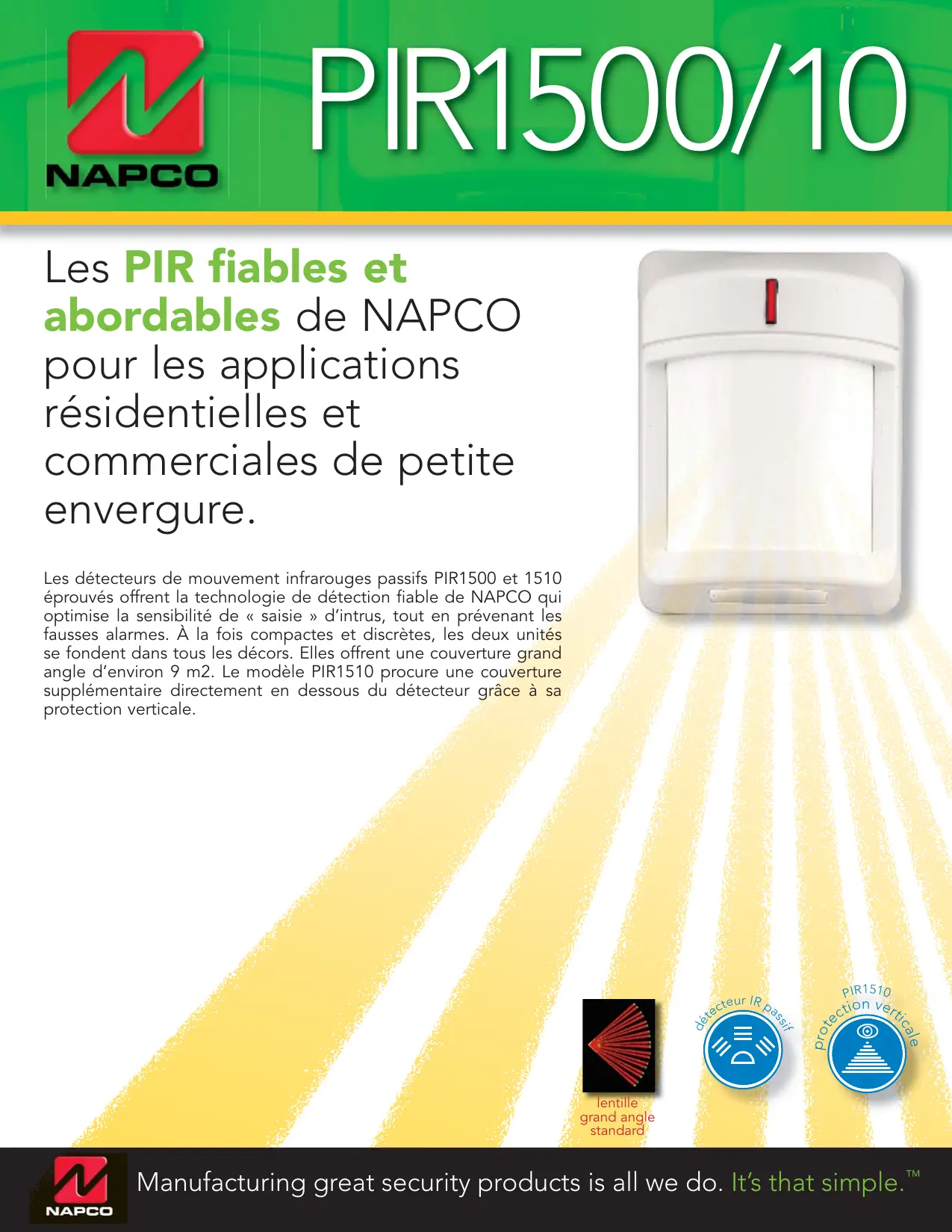

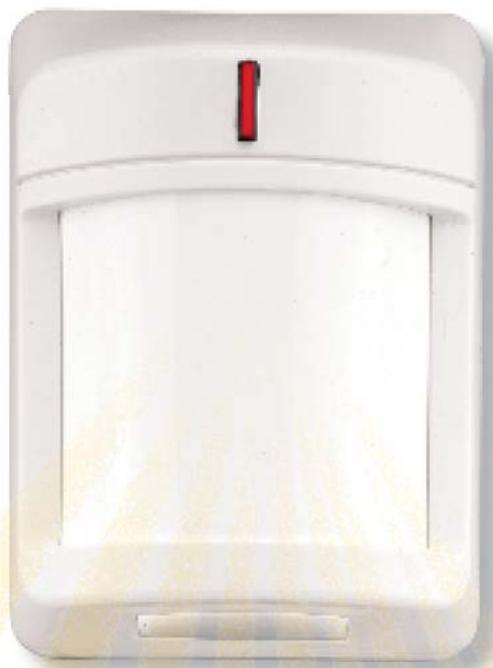

Les PIR fiables et abordables de NAPCO pour les applications résidentielles et commerciales de petite envergure.

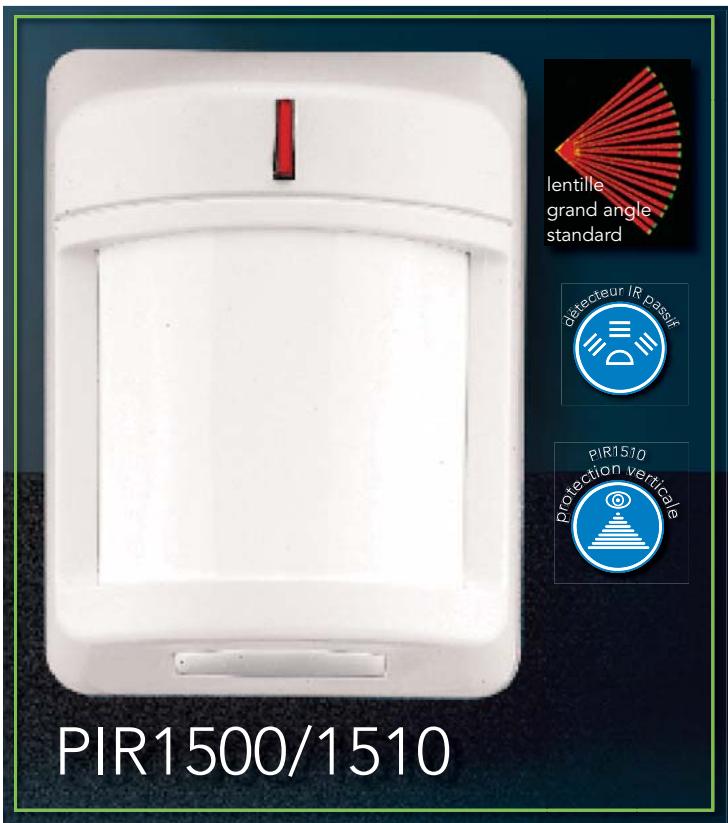

Les détecteurs de mouvement infrarouges passifs PIR1500 et 1510 éprouvés offrent la technologie de détection fiable de NAPCO qui optimise la sensibilité de « saisie » d'intrus, tout en prévenant les fausses alarmes. À la fois compactes et discrètes, les deux unités se fondent dans tous les décors. Elles offrent une couverture grand angle d'environ 9 m2. Le modèle PIR1510 procure une couverture supplémentaire directement en dessous du détecteur grâce à sa protection verticale.

lentille grand angle standard

Grâce à deux décennies d'expertise technique dans le secteur de la détection, NAPCO peut doter ses détecteurs d'un système inégalé de prévention de fausses alarmes et de détection d'intrus.

• Portée fonctionnelle convenant à la plupart des installations résidentielles et commerciales de petite envergure : 9 m x 9 m.
• Protection verticale. Le modèle PIR1510 assure la détection dans les zones situées directement en dessous du capteur pour une « saisie » incontournable des intrus.
• Stabilité accrue grâce à la sélection automatique de sensibilité. Le circuit S. S. P. TM (Signal Selective Processing) (traitement sélectif des signaux) permet à l'unité d'analyser les signaux entrants et d'ajuster son degré de sensibilité pour obtenir un réglage de sensibilité optimal en fonction de la rigueur de l'environnement de fonctionnement, afin de supprimer automatiquement les fausses alarmes. Champ de visée optimisé à optiques asphériques créées sur mesure.

Les lentilles Fresnel de Napco sont conçues avec précision pour offrir une gamme étendue de lentilles faciales à orienter durant l'installation. Des lentilles supplémentaires interchangeables sur le site sont disponibles : Barrier, Long Range et Pet-Alley.

Protection supérieure par blindage contre les rayonnements radioélectriques et électromagnétiques et contre la foudre. L'utilisation de circuits couplés pour montage en surface protège l'unité contre les déclenchements intempestifs causés par les décharges électrostatiques, surtensions, variations brusques de courant, etc. - Montage rapide et flexible Le détecteur s'installe facilement sur un mur ou dans un coin. Il peut être pointé plus précisément horizontalement ou verticalement en repositionnant la carte de circuit imprimé à l'intérieur de l'enceinte pour obtenir une couverture complète. Grâce à un profilé de câblage et à un bonnet de dimensions généreuses ainsi qu'une vis de carte de circuit imprimé captive, chaque installation est rapide, sans problème et soignée. - Contrôle des actes de sabotage et de vandalisme Fait obstacle aux actes de sabotage ou de vandalisme contre l'unité en les signalant au système en cas de tentative d'ouverture de l'enceinte. Dispositifs supplémentaires de prévention de fausses alarmes. L'unité employe ? une myriade de dispositifs ? L'unité employe les fonctions Myriad pour garantir que seules les alarmes valides sont signalées au système, ce qui fait gagner du temps et de l'argent. Ceci inclut les propriétés de ses circuits et les optiques Fresnel, lesquelles comprennent un contrôle additionnel intégré pour lumière blanche, une innovation de Napco. - Garantie de 5 ans Napco couvre tous ses capteurs sous une garantie inégalée de 5 ans, pour assurer votre tranquillité d'esprit.

FICHE technique

• Montage : mur ou coin, à 3,6 m au maximum. (En option, on peut utiliser le support pivotant SVL2 pour orienter le faisceau de détection et pour le montage à des hauteurs supérieures à 3,6 m) Relais de sortie : forme A, normalement fermé Durée de retransmission : environ 3 secondes Relais d'alarme : 100mA, 24 V c. c. à résistance de protection interne de 10 ohms
• Alimentation électrique : 10,6 à 16 V c. c. filtrés nominaux avec pile de secours depuis le panneau de commande.
• Consommation de courant: 23 mA (au repos/alarme) à 12 V c. c. (nominal); 33 mA (au repos ou alarme) à 16 V c. c. (nominal); 44 mA (incident) à 16 V c. c. (nominal)

Dimensions: 8,4 cm × 6,4 cm × 4,8 cm (H × L × P)

• Poids à l'expédition : 142 g

En Amérique du Nord 1-800-645-9445 · 631-842-9400
