PIR 1680 - Détecteur de mouvement NAPCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge passif (PIR)
Caractéristiques techniques principales	Détection de mouvement à l'aide de capteurs infrarouges, portée de détection jusqu'à 12 mètres
Alimentation électrique	Alimentation par batterie ou secteur (selon modèle)
Dimensions approximatives	10 cm x 6 cm x 4 cm
Poids	150 g
Compatibilités	Compatible avec les systèmes d'alarme NAPCO et autres systèmes de sécurité standard
Type de batterie	Batterie lithium de 9V (selon modèle)
Tension	9V
Puissance	Consommation faible, adaptée pour une utilisation prolongée
Fonctions principales	Détection de mouvement, alarme sonore, signalisation visuelle
Entretien et nettoyage	Nettoyer régulièrement le capteur avec un chiffon doux, vérifier les connexions électriques
Pièces détachées et réparabilité	Pièces détachées disponibles, réparabilité facile avec des outils standards
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre les surcharges
Informations générales utiles	Vérifier la compatibilité avec votre système d'alarme avant l'achat, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - PIR 1680 NAPCO

Comment installer le NAPCO PIR 1680 ?

Pour installer le NAPCO PIR 1680, choisissez un emplacement à environ 2,4 à 2,7 mètres du sol, loin des sources de chaleur et des mouvements d'air. Fixez le détecteur au mur à l'aide des vis fournies et assurez-vous qu'il est orienté vers la zone que vous souhaitez surveiller.

Que faire si le NAPCO PIR 1680 ne détecte pas de mouvement ?

Vérifiez que le détecteur est correctement installé et orienté. Assurez-vous que les piles sont chargées et remplacez-les si nécessaire. Évitez les obstructions telles que des meubles ou des rideaux qui pourraient bloquer le champ de détection.

Comment tester le NAPCO PIR 1680 ?

Pour tester le détecteur, mettez-le en mode test si cette option est disponible. Déplacez-vous lentement dans la zone de détection et observez si le voyant LED s'allume. Si ce n'est pas le cas, vérifiez l'alimentation et la configuration.

Quelle est la portée de détection du NAPCO PIR 1680 ?

La portée de détection du NAPCO PIR 1680 est d'environ 12 mètres, avec un angle de détection de 90 degrés. Cela peut varier en fonction de l'emplacement et des conditions environnementales.

Le NAPCO PIR 1680 est-il compatible avec tous les systèmes de sécurité ?

Le NAPCO PIR 1680 est généralement compatible avec la plupart des systèmes de sécurité qui acceptent les détecteurs de mouvement à contact sec. Vérifiez la documentation de votre système pour confirmer la compatibilité.

Que faire si le voyant LED clignote constamment ?

Un clignotement constant du voyant LED peut indiquer un problème de batterie ou un dysfonctionnement. Remplacez les piles et réinitialisez le détecteur. Si le problème persiste, contactez le support technique.

Comment nettoyer le NAPCO PIR 1680 ?

Pour nettoyer le NAPCO PIR 1680, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs ou l'eau, qui pourraient endommager l'appareil. Assurez-vous que le détecteur est hors tension avant de le nettoyer.

MODE D'EMPLOI PIR 1680 NAPCO

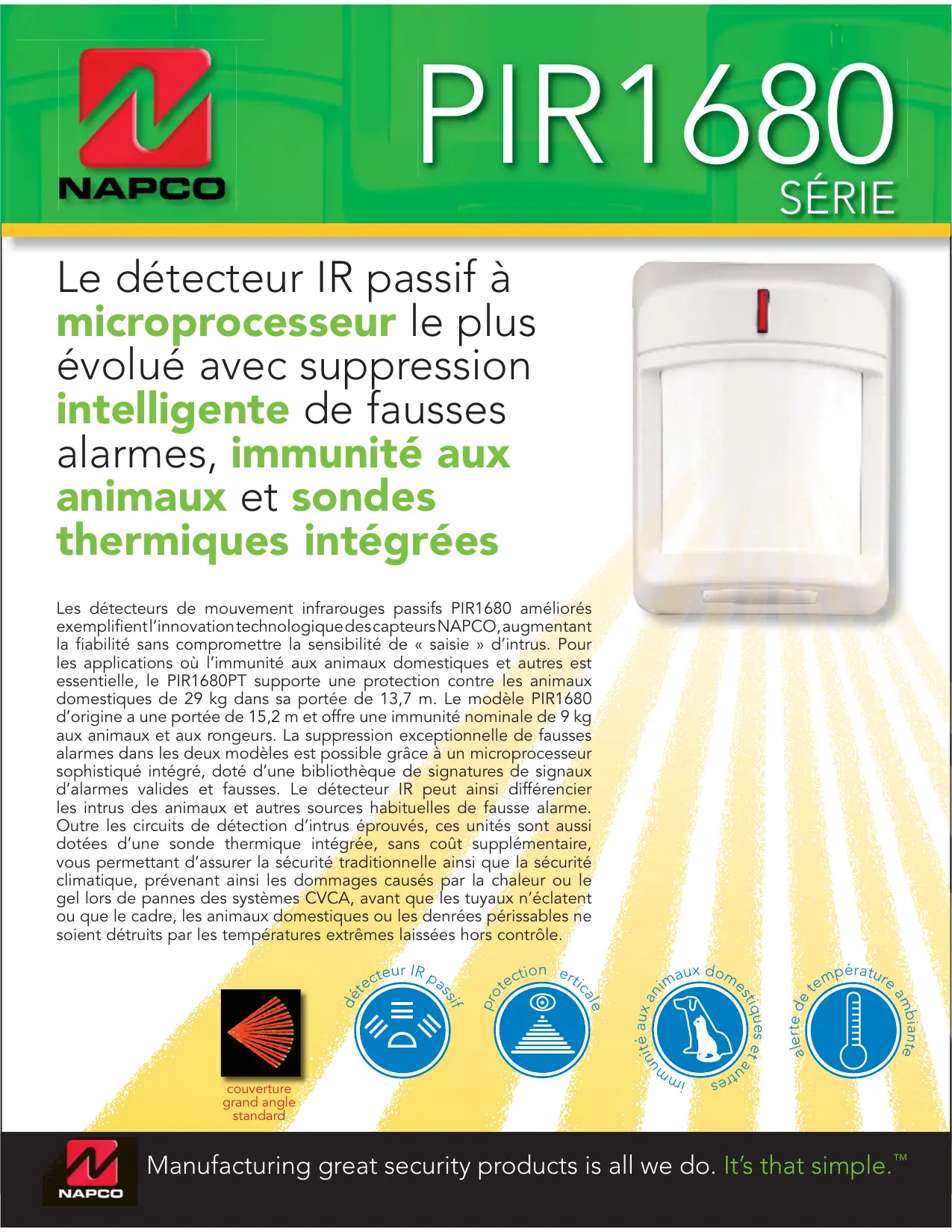

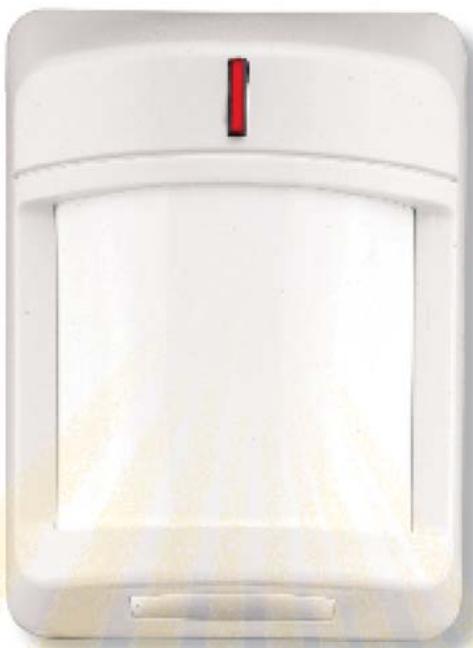

Le détecteur IR passif à microprocesseur le plus évolué avec suppression intelligente de fausses alarmes, immunité aux animaux et sondes thermiques intégrées

Les détecteurs de mouvement infrarouges passifs PIR1680 améliorés exemplifient l'innovation technologique descapteursNAPCO,augmentant la fiabilité sans compromètement la sensibilité de « saisie » d'intrus. Pour les applications où l'immunité aux animaux domestiques et autres est essentielle, le PIR1680PT supporte une protection contre les animaux domestiques de 29 kg dans sa portée de 13,7 m. Le modèle PIR1680 d'origine a une portée de 15,2 m et offre une immunité nominale de 9 kg aux animaux et aux rongeurs. La suppression exceptionnelle de fausses alarmes dans les deux modèles est possible grâce à un microprocesseur sophistiqué intégré, doté d'une bibliothèque de signatures de signaux d'alarmes valides et fausses. Le détecteur IR peut ainsi différencier les intrus des animaux et autres sources habituelles de fausse alarme. Outre les circuits de détction d'intrus éprouvés, ces unités sont aussi dotées d'une sonde thermique intégrée, sans coût supplémentaire, vous permettant d'assurer la sécurité traditionnelle ainsi que la sécurité climatique, prévenant ainsi les dommages causés par la chaleur ou le gel lors de pannes des systèmes CVCA, avant que les tuyaux n'éclatent ou que le cadre, les animaux domestiques ou les denrées périssables ne soient détruits par les températures extrêmes laissées hors contrôle.

couverture grand angle standard

Gréce à deux décennies d'expertise technique dans le secteur de la détction, NAPCO peut doter ses détecteurs d'un système inégalé de prévention de fausses alarmes et de détction d'intrus.

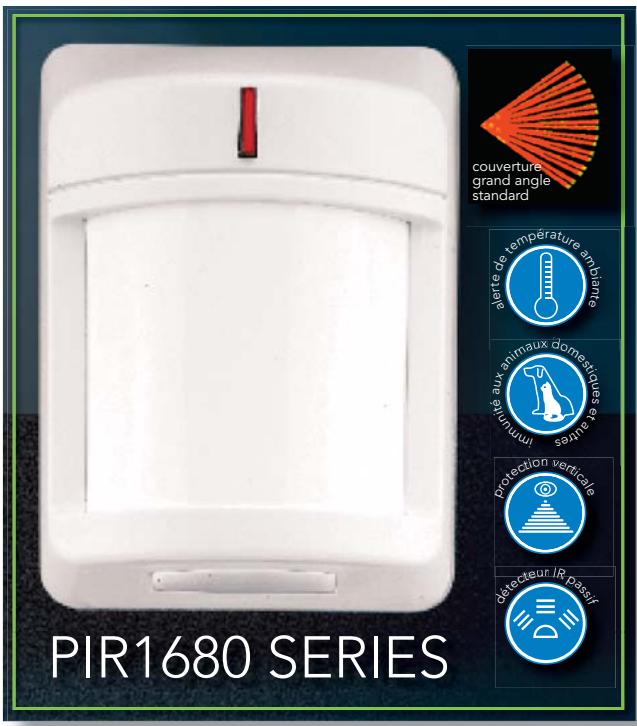

CHARACTERISTIQUES

• Portée étendue et couverture grand angle convenant à la plupart des installations résidentielles et commerciales : PIR1680PT 13,7 x 13,7 m ; PIR1680 15,2 x 15,2 m.
• La protection verticale assures la détction des zones situées directement en dessous du capteur pour obtenir une « saisis »incontournable des intrus.
• Immunité aux animaux domestiques et autres animaux d'un poids maximum de 29 kg kg avec le modele PIR1680PT ou de 9 kg avec le modele standard PIR1680.
• Enceinte protégée contre les insectes. Le capteur des unités se trouve dans un boitier hermétique qui empêche la dégradation des performances du détecteur par les insectes, les courants d'air et la poussière.
• Les sondes d'alerte haute température et basse température ajoutent à la protection des locaux grâce à un système d'alerte rapide détectant les températures extrêmes. Les sondes thermiques d'alerte sélectionnables des unités peuvent servir à signaler les températures extrêmes avant de subir des dommages couteux lors d'une panne des systèmes CVCA ou de leur équivalent. L'alerte bassé température de 4 oC peut être utilisé pour évier que les tuyaux n'éclatent ou ne gélent. L'alerte haute température de 32 oC peut empêcher qu'un congélateur important ne dégivre ou ne dégèle, ou que des denrées périssables ne soient endommégés par la chaleur extrête.
• Suppression sans égale de fausses alarmes. L'analyse par comparaison de l'image des signaux détestés, effectuee par le microproceseur des unités, utilise un système de profils pour différencier la signature des alarmes valides de celles des sources de fausse alarme (par ex.: appareils de chauffage, ventilateurs, ridesaux ou stores ondulants, animaux) afin d'assurer une détction inégalée des intrus et une protection sans pareille contre les fausses alarmes du détecteur IR. Résultant de décennies d'ingénieire et d'expertise de détction, rivalisant virtuelflement avec les performances d'un apparéil à double technologie, la fiabilité et la précision de la série PIR1680 vous feront gagner du temps et de l'argent.
• Mode autotest actif. Assure que chaque PIR1680PT est opérationnel à l'intérieur du système, conformément aux specifications électriques et fonctionnelles. Si l'autotest initie par l'unité échoue, celle-ci envoie une alerte à la centrale pour assurer que le client n'a pas un faux sentiment de sécurité.
• Champ de visée optimé à optiques asphériques créées sur mesure. Les lentilles Fresnel de Napco sont conçues avec précision pour offrir une gamme étendue de lentilles grand angle facés à orienter durant l'installation. Des lentilles supplémentaires interchangeables sur le site sont disponibles : Pet Alley, Barrier et Long Range
• Protection supérieure par blindage contre les rayonnements radioélectriques et electromagnétiques et contre la foudre. Les composants essentiels et les circuits soudues pour montage en surface sont protégéslectroniquement jusqu'à 20V / m . Le bon fonctionnement de l'unité est ainsi protégé contre les déclenchements interpestifs causés par les décharges electrostatiques, surtensions, variations brusques de courant, etc.
• Réglage de la portée critique. Le PIR1680/PT permet d'ajuster la portée à l'aide d'un potentiomètre régliable étabonné. Le réglage fin de la portée peut ainsi se faire durant un test de marche, si désire.
• Auto-compensation thermique. Les circuits de l'unité s'ajustent automatiquement en fonction des variances saisonnées et climatiques pour garantir une détéction précise, même en cas de températures extrêmes*.
• Montage rapide et flexible. Le détecteur s'installe facilement sur un mur ou dans un coin. Il peut être pointé plus précisément horizontally ou verticalement en repositionnant la carte de circuit imprimé à l'intérieur de l'enceinte pour oblirer une couverture complète. Grâce à un profilé de câblage et un bornier de dimensions généreuses, ainsi qu'à une vis de carte de circuit imprimé captive, chaque installation est rapide, sans problème et soignée.
• Contrôle des actes de sabotage et de vandalisme. Fait obstacle aux actes de sabotage ou de vandalisme contre l'unité en les signalant au système en cas de tentative d'ouverture de l'enceinte.
  Dispositifs supplémentaires de prévention de fausses alarmes. L'unité employe les fonctions Myriad pour garantir que seules les alarmes valides sont signalées au système. Ceci inclut les propriétés de ses circuits et les optiques Fresnel, lesquelles comprend un filtré additionnel intégré pour lumière blanche, une innovation de Napco.
• Garantie de 5 ans. Napco couvre tous ses capteurs sous une garantie inégalée de 5 ans, pour assurer votre tranquilité d'esprit.

FICHE TECHNIQUE

Microprocesseur : mémoire morte 2K à convertisseur A.-N.

Température de fonctionnement*: -10 à +50 °C

Alerte de dommages par le gel: 4 3 °C

Alerte de dommages par la chaleur: 32 3^

Montage: mur ou coin, à 3,6 m au maximum. Pour les applications où des animaux domestiques et autres animaux sont prêts, on recommande 2,1 m.

Relais de sortie : forme A, normalement fermé

Durée de retransmission : environ 3 secondes

Relais d'alarme : 100 mA, 24 V c.c. à résistance de protection interne de 10 ohms

Sortie incident multimode (collecteur ouvert)

Périodicité de l'autotest : 11 à 16 h

Alimentation électric : 10,6 à 16 V c.c. filtrés nominaux avec pile de secours depuis le panneau de commande.

Consommation de courant : 28 mA (au repos/alarme) à 12 V c.c. (nominal)

Dimensions: 8,4cm× 6,4cm× 4,8cm (H× L× P)

Poids à l'expédition : 142 g

NAPCO SECURITY GROUP

En Amérique du Nord 1-800-645-9445 · 631-842-9400
