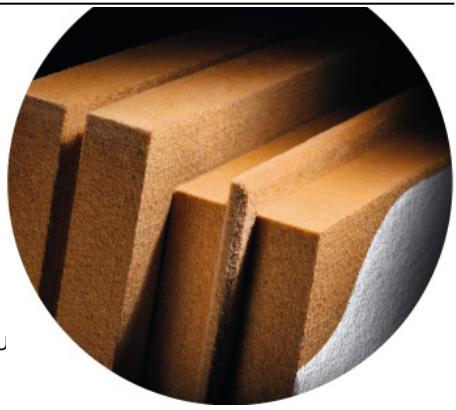

Type de produit	Panneau isolant en fibres de bois
Marque	HOMATHERM
Modèle	ENERGIEPLUS COMFORT
Classification	WF-EN13171-T4-TR30-CS(10/Y)100-WS1,0-MU5-AF100
Domaines d'application	Isolation extérieure sur ossature bois sous enduit, isolation intérieure
Formats disponibles	1250x600, 2600x1250, 2800x1250, 1325x615, 2625x1205, 2625x615 mm
Surfaces utiles (rainure et languette)	1300x590, 2600x1180, 2600x590 mm
Épaisseurs standard	22, 40, 60, 80, 100, 120 mm
Profil de bord	Bord droit ou rainure et languette
Stockage	À l'abri des intempéries, sur surface plane et sèche. Emballage à enlever au dernier moment.
Fixation principale	Agrafes à dos large ou vis à rondelle
Nombre minimal d'agrafes	16/m² en surface courante, 20/m² en zone singulière
Nombre minimal de vis à rondelle	6/m² en surface courante, 10/m² en zone singulière
Entraxe maximal des montants	625 mm (ép. 40-120 mm), 815 mm (ép. 60/80 mm)
Hauteur minimale du socle	300 mm en zone exposée aux projections d'eau
Préparation avant enduit	Surface sèche, propre, humidité du bois ≤ 14%
Accessoires recommandés	Profilés de base, bandes d'étanchéité BG2, connecteurs
Découpe	Scie circulaire, scie sauteuse, scie à chaîne spéciale
Réversibilité	Panneaux utilisables des deux côtés
Garantie	Se référer aux documents HOMATHERM et codes de construction nationaux

FOIRE AUX QUESTIONS - ENERGIEPLUS COMFORT HOMATHERM

Quels sont les domaines d'application de l'ENERGIEPLUS COMFORT ?

Ce panneau isolant en fibres de bois est conçu pour l'isolation extérieure de murs à ossature bois sous enduit, directement posé sur l'ossature ou sur un voile de contreventement, ainsi que pour l'isolation intérieure.

Comment stocker les panneaux ENERGIEPLUS COMFORT ?

Stockez les panneaux à l'abri des intempéries, sur une surface plane, propre et sèche. Retirez l'emballage imperméable uniquement juste avant la mise en œuvre pour éviter l'humidité et les dommages.

Quels sont les formats disponibles ?

Les formats livrés sont : 1250x600, 2600x1250, 2800x1250, 1325x615, 2625x1205 et 2625x615 mm. Pour les panneaux à rainure et languette, les surfaces utiles sont respectivement 1300x590 et 2600x1180/590 mm.

Quelles épaisseurs sont proposées ?

Les épaisseurs standard sont de 22, 40, 60, 80, 100 et 120 mm. L'épaisseur minimale pour une utilisation en isolation est de 40 mm ; le panneau de 22 mm est réservé aux embrasures.

Comment fixer les panneaux sur l'ossature bois ?

Utilisez des agrafes à dos large en acier inoxydable (pénétration ≥ 30 mm dans le montant, écart vertical ≤ 100 mm) ou des vis à rondelle (diamètre de rondelle ≥ 60 mm, pénétration ≥ 40 mm). Le nombre minimal est de 16 agrafes/m² ou 6 vis/m² en surface courante.

Quel est l'entraxe maximal des montants ?

L'entraxe dépend de l'épaisseur : pour les panneaux de 40 à 120 mm, il est de 625 mm ; pour les panneaux de 60 ou 80 mm au format 2600x1180/590, il peut atteindre 815 mm.

Faut-il un profilé de base ?

Oui, un profilé de base est nécessaire pour protéger le panneau de l'humidité ascendante. Il doit être fixé à la sablière avec des vis espacées de 500 mm, et les joints entre profilés doivent être étanchés avec des bandes en caoutchouc butyle.

Comment préparer la surface avant l'enduit ?

La surface doit être sèche et exempte de poussières, avec une humidité du bois inférieure à 14 %. Les joints inévitables entre panneaux ne doivent pas être colmatés au mortier mais avec un isolant collé au mastic polymère MS.

Peut-on découper les panneaux sur chantier ?

Oui, la découpe peut être réalisée avec une scie circulaire, une scie sauteuse ou une scie à chaîne spéciale. Veillez à respecter les précautions de sécurité.

Que faire en cas de panneau endommagé ?

Remplacez le panneau endommagé par un neuf. Les panneaux sont réversibles (utilisables des deux côtés), ce qui peut offrir une solution temporaire. Pour les réparations, utilisez des produits compatibles avec le système d'enduit.

MODE D'EMPLOI ENERGIEPLUS COMFORT HOMATHERM

Panneau d'isolation extérieure support d'enduit pour constructions à ossature en bois

Domaines d'application principaux

Isolation extérieure de mur à ossature bois sous enduit, directement posée sur l'ossature. Isolation extérieure de mur à ossature bois sous enduit, posée sur voile de contreventement extérieur en panneaux dérivés du bois. Isolation intérieure de mur, posée directement sur l'ossature en bois.

Classification selon norme européenne EN 13171

Panneau isolant en fibres de bois

WF-EN13171-T4-TR30-CS(10/Y)100-WS1,0-MU5-AF100

► Stocker les panneaux EnergiePlus comfort à l'abri des intempéries, sur une surface plane, propre et sèche.

Nous conseillons d'enlever l'emballage imperméable à la pluie au dernier moment avant mise en œuvre. Celui-ci protège les panneaux contre l'effet de conditions ambiantes défavorables (humidité, poussières) mais également contre le risque d'endommagement des rives de panneaux.

• Les panneaux EnergiePlus comfort sont livrés sur palettes. Un chariot élévateur équipé de moyens de levage appropriés ainsi qu'une aire de stockage suffisante doivent être disponibles sur le chantier lors du déchargement des panneaux.

Formats

Forme de livraison	Panneaux homogènes
Profil du bord	Bord droit			Rainure et languette
Format livre facturé [mm]	1250 x 600	2600 x 1250	2800 x 1250	1325 x 615	2625 x 1205	2625 x 615
Surface utile [mm]	---			1300 x 590	2600 x 1180	2600 x 590
Epaisseurs des articles standard [mm]	22	40, 60, 80		40, 60, 80, 100	40, 60
Epaisseurs des articles non stockés [mm]			40, 60, 80	120	80	40, 60, 80

Découpe

Scies circulaires, scie sauteuse, scie à chaîne spéciale

Accessoires pour la pose des panneaux EnergiePlus comfort

Veillez, avant le début de la pose des panneaux EnergiePlus comfort, à ce que les profilés de base, les fixations ainsi que les bandes d'étanchéité pour joints (bande pré-comprimée BG 2) soient disponibles.

Utilisez de préférence des produits compatibles avec le système d'enduit prévu.

HOMATHERM propose des profilés de base et des vis à rondelle pour tous les formats mentionnés ci-dessus. Des conseils sont apportés au sujet des agrafes à dos large appropriées.

Application

comme isolation extérieure sous enduit, en montage direct sur l'ossature en bois

Les détails concernant les raccords des panneaux FD-Q11 standard avec les composants adjacents ou avec les passages d'éléments doivent être soigneusement planifiés. Les éléments devant être montés ultérieurement sur la façade, comme par exemple, les éclairages extérieurs (câbles électriques, etc.), doivent être pris en compte dans la planification des travaux.

Ceci est également valable pour le montage d'éléments lourds comme les auvents. Pour de tels cas, il faut en effet prévoir des points d'ancrage sur l'ossature en bois.

• Le montage des panneaux doit être exécuté à bords bien jointifs sur toute la surface. Les panneaux sont réversibles, c'est-à-dire utilisables des deux côtés.
• Détermination de la hauteur du socle ou de la semelle (min. de 300 mm pour les zones exposées aux projections d'eau) et montage horizontal des profilés de base. Le profilé de base protège le panneau EnergiePlus comfort contre l'humidité ascendante. Celui-ci doit être fixé à la sablière à l'aide de vis positionnées tous les 500 mm. Les jointures des profilés de base

Structure de l'extérieur vers l'intérieur :

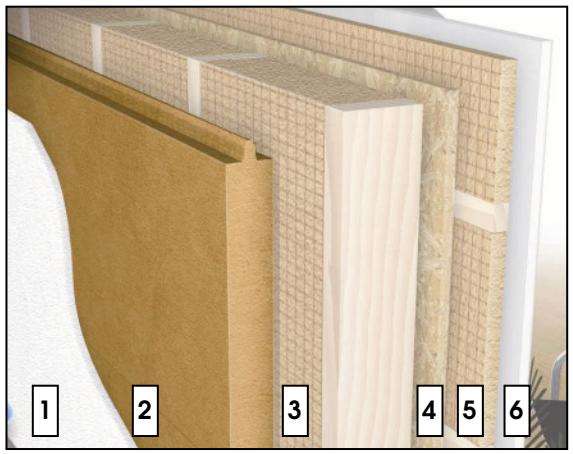

1- enduit, 2- EnergiePlus comfort, 3- montants en bois avec holzFlex® standard, 4- panneau OSB, 5- lattis avec holzFlex® standard, 6- revêtement

doivent être reliées correctement avec des connecteurs correspondants

(joint de dilatation de 2 mm). Les joints qui en résultent doivent être étanchés par le haut avec des bandes en caoutchouc butyle.

• Les panneaux EnergiePlus comfort doivent être posés sans lame d'air en contre-face, côté structure. - Étancher si nécessaire le profilé de base avec une bande d'étanchéité pour joints.
• La zone exposée aux projections d'eau doit faire l'objet de mesures spécifiques. Ces mesures peuvent concerner la nature de l'enduit à appliquer ou encore la pose d'une isolation périphérique. Le raccordement au profilé de base doit être exécuté en tant que joint de construction et étanché à l'aide d'une bande d'étanchéité pour joints BG2, appropriée contre les pluies battantes et contre le vent.
• Les panneaux EnergiePlus comfort se fixent directement sur les montants porteurs (largeur de montant ≥ 60 mm).
• Pour ces opérations, il faut veiller à ce que les profilés de base, les panneaux au niveau des embrasures et des angles extérieurs soient d'aplomb et correctement alignés.
• Les panneaux EnergiePlus comport de 22 mm doivent seulement être utilisés en tant que panneaux d'embrasure. L'épaisseur minimale d'un panneau EnergiePlus comport est de 40 mm. En fonction des formats et épaisseurs de panneaux, observez les entraxes maximaux mentionnés ci-dessous.

Entraxes maximaux des montants

Format des panneaux

entraxe max.

R + L 1300 x 590 x 40 - 120 mm

625 mm

R + L 2600 x 1180/590 x 40 mm

625 mm

R + L 2600 x 1180/590 x 60/80 mm

815 mm

Bord à bord 2800/2600 x 1180 x 40 - 80 mm

625 mm

• Les joints verticaux des panneaux doivent être disposés à coupe de pierre (petites rives alternées) en respectant un décalage d'au moins 300 mm. Pour les panneaux à rainure et languette, les joints flottants entre montants sont autorisés. Chaque panneau doit être fixé sur au moins deux montants.
• Les rives des panneaux de grand format sans rainure et languette doivent toujours reposer sur un montant.
• Les petits joints creux inévitables entre panneaux ne doivent pas être colmatés avec du mortier d'enduit mais avec un matériau de même nature (isolant) qui sera collé à l'aide de mastic à base de polymère MS. Ces joints doivent si nécessaire être poncés (ponçage à gros grain).

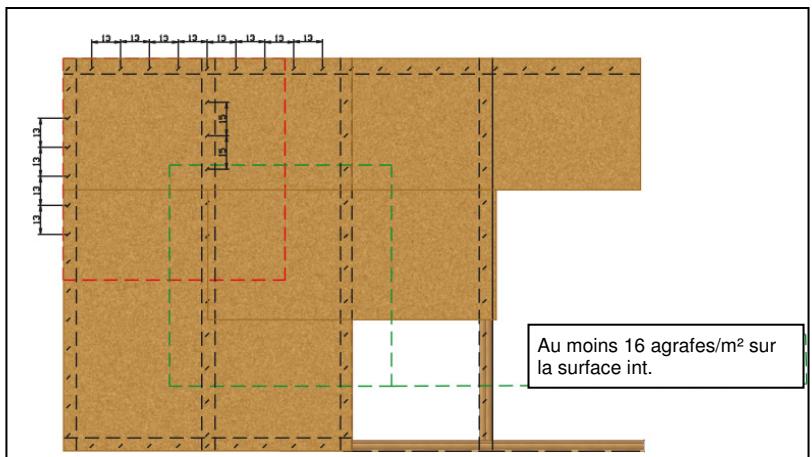

Fixation par agrafes (fig. 2)

• Pour fixer des panneaux EnergiePlus comfort ayant une épaisseur jusqu'à 100 mm, utilisez des agrafes à dos large en acier inoxydable et homologuées (p. ex. Haubold, BS 29000; Prebena, WP 75 à WP 130 CRFAH).
• La pénétration minimale des agrafes à dos large dans les montants doit être ≥ 30 mm. Les agrafes doivent être disposées avec un écart vertical maximal de 100 mm, leur dos devant être enfoncé d'environ 2 mm sous la

surface du panneau EnergiePlus comfort. La distance entre la tige de l'agrafe et le bord du panneau doit être de minimum 7 fois le diamètre dn de la tige. La distance entre la tige de l'agrafe et le bord du montant doit être de minimum 5 fois le diamètre dn de la tige. Le nombre minimal d'agrafes à dos large est de 16 par m² en surface courante et de 20 par m² en zone singulière (périphérie par ex.). Le nombre d'agrafes nécessaires peut augmenter selon la situation du bâtiment et les conditions climatiques régionales.

Fig. 2) Fixation par agrafes

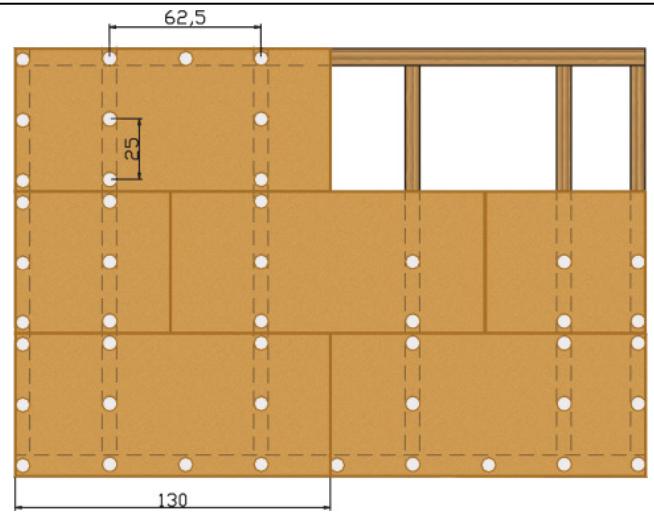

Fixation par vis à rondelle (fig. 3)

• La fixation peut également être effectuée à l'aide de vis à rondelle homologuées selon les règles officielles de la construction.
• La rondelle des vis doit avoir un diamètre minimal de 60 mm.
• La profondeur de pénétration minimale dans le support porteur en bois massif doit être ≥ 40 mm.
• Les rondelles de fixation doivent être positionnées à fleur de surface des panneaux.
• Le nombre minimal de vis à rondelle est 6 par m² en surface courante et de 10 par m² en zone singulière (périphérique par ex.)
• Le nombre et l'espacement des vis à rondelle dépendent des dispositions nationales relatives à la réglementation officielle. Le nombre de vis à rondelle nécessaire peut varier selon la situation du bâtiment et les conditions climatiques régionales. Les homologations du fabricant de chevilles doivent être considérées.

Fig. 3) Fixation par vis à rondelle

Enduisage des panneaux EnergiePlus comfort

• Avant le début des travaux d'enduisage, la façade recouverte de panneaux doit être contrôlée et réceptionnée par l'enducteur (peintre, façadier).
• Lorsque l'enduit est appliqué, la façade doit être sèche et exempte de poussières. L'humidité du bois ne doit pas être supérieure à 14 %.
• Les directives de mise en œuvre du fabricant de l'enduit doivent être observées.

Cette fiche de mise en œuvre correspond à l'état technique au moment de son impression et perd sa validité lors de l'apparition d'un nouveau document actualisé. Cette fiche de mise en œuvre est valable en liaison avec d'autres documents HOMATHERM. Les directives du code de la construction national doivent être respectées. Les données et les domaines d'utilisation des matières doivent être vérifiés par le maître de l'ouvrage en rapport à la faisabilité et la conformité des travaux envisagés. La responsabilité de la société HOMATHERM GmbH ne peut en aucun cas être engagée. Cela concerne également les erreurs d'impression et les modifications ultérieures de ces données.
