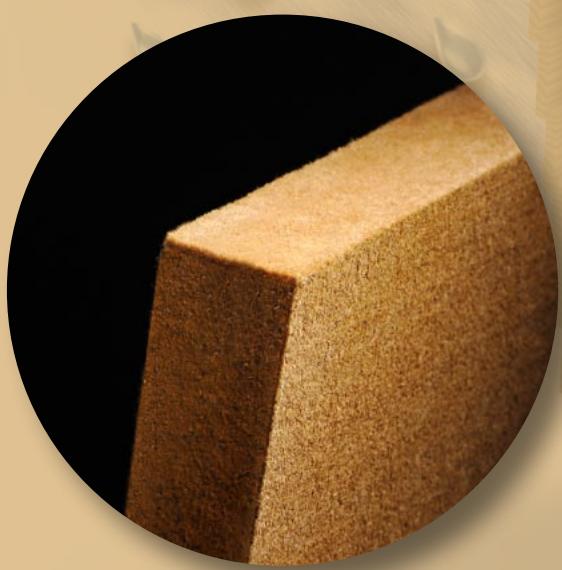

Type de produit	Panneau isolant en fibres de bois
Marque	HOMATHERM
Modèle	ID-Q11 INSTALL
Catégorie	Isolation thermique
Matériau	Fibres de bois, glue PMDI, paraffine
Dimensions (L x l)	1250 x 600 mm
Épaisseur	50 mm
Conductivité thermique (λd)	0,038 W/(m·K)
Classe de feu	Euroclasse E (EN 13501-1) / B2 (DIN 4102-1)
Résistance à la compression	≥ 50 kPa
Résistance à la traction perpendiculaire	≥ 7,5 kPa
Résistance à la diffusion de vapeur (μ)	3
Capacité thermique spécifique	2100 J/(kg·K)
Température maximale d'utilisation brève	100°C
Applications principales	Isolation intérieure de parois en bois, niveau d'installation pour câbles électriques
Fixation	Mécanique (brides, clous, vis) sur toute la surface
Propriétés	Hydrofuge, perméable à la vapeur, écologique
Entretien et nettoyage	Aucun entretien nécessaire après installation
Sécurité	Protection contre le feu (classe E/B2), pas d'émissions nocives
Pièces détachées et réparabilité	Non applicable (produit monolithique)
Code déchet	030105 / 170201

FOIRE AUX QUESTIONS - ID-Q11 INSTALL HOMATHERM

Comment installer les panneaux HOMATHERM ID-Q11 INSTALL ?

Les panneaux sont fixés sur toute la surface du revêtement interne d'une paroi à ossature bois ou bois massif à l'aide de brides, clous ou vis. Les canaux pour câbles peuvent être fraisés avec des machines à bois traditionnelles.

Peut-on utiliser des machines à bois pour fraiser les canaux d'installation ?

Oui, les panneaux peuvent être fraisés avec des machines à travailler le bois classiques pour créer des canaux d'installation électrique.

Quelle est la conductivité thermique du produit ?

La conductivité thermique nominale λd est de 0,038 W/(m·K), offrant une excellente isolation.

Est-ce que le panneau est résistant à l'humidité ?

Oui, il possède des propriétés hydrofuges continues optimisées et une résistance à la moisissure ≤ 2,0 kg/m².

Quelles épaisseurs sont disponibles ?

L'épaisseur standard est de 50 mm. D'autres épaisseurs peuvent être disponibles sur demande.

Peut-on fixer des plaques de plâtre directement sur l'isolant ?

Oui, les plaques de plâtre sont vissées à travers l'isolant dans le mur principal (par exemple avec des vis de 75 mm).

Quelle est la classe de feu du produit ?

Le produit est classé Euroclasse E selon EN 13501-1 et B2 selon DIN 4102-1.

Est-ce un produit écologique ?

Oui, il est fabriqué à partir de fibres de bois et paraffine, sans additifs nocifs, et est 100% écologique.

Quels sont les domaines d'application ?

Il est conçu pour l'isolation intérieure de parois en bois (ossature ou bois massif) avec niveau d'installation électrique, conforme à DIN 4108-10 types WH et Wlzg.

Comment couper ou ajuster les panneaux ?

Les panneaux peuvent être découpés avec des outils à bois classiques comme une scie sauteuse ou une scie circulaire.

MODE D'EMPLOI ID-Q11 INSTALL HOMATHERM

l'isolation complète pour les installations électriques

NOUVEAU.

Canaux d'installation simplement intégrés dans l'isolation.

ID-Q11 install est la solution idéale et rentable pour les installations électriques dans les constructions en bois. La plaque isolante en fibres de bois est fixée sur toute la surface du fond, les ponts thermiques sont ainsi parfaitement isolés. Les canaux d'installation peuvent être fraisés avec des machines à travailler le bois traditionnelles. Le revêtement interne est simplement fixé avec des vis classiques.

• Couche d'isolation parfaitement appropriée pour les installations électriques avec plaques de plâtre. Simplicité d'installation grâce au fraisage des canaux avec les machines à travailler le bois traditionnelles. Idéal pour les constructions en bois. Isolation par des points thermiques avec une installation sur toute la surface. Excellentes propriétés d'isolation thermique - Valeur nominale λ_D = 0,038 W/(m·K)

Fixation mécanique à sec. Très solide et résistant à la pression. Permet de compenser l'humidité pour un environnement agréable et une protection des constructions. Propriétés hydrofuges continues optimisées. Écologique et respectueux de l'environnement.

L'économie d'énergie

Protection contre la chaleur

Protection contre le feu

Isolation acoustique

Protection contre l'humidité

100% écologique

Données techniques

Désignation	Panneaux isolants en fibres de bois WF-EN 13171-T3-CS(10/Y)50-TR7,5-WS2,0-MU3-AF100
Avis technique	Z-23.15-1417
Composition	Fibres de bois, glue PMDI, Paraffine
Procedé de fabrication	Procedé par voie sèche
Capacité thermique spécifique	2100 J/(kg·K)
Résistance à la compression	≥ 50 kPa *
Résistance à la traction per-pendiculaire au panneau:	≥ 7,5 kPa *
Résistance à la diffusion de vapeur d'eau μ	3
Conductivité thermique:	Valeur nominale λd: 0,038 W/(m·K)
Rigidité dynamique	≥ 100 kPas/m2
Résistance à la moisissure	≤ 2,0 kg/m2*
Comportement au feu	Euroclassse E, EN 13501-1; B2 selon DIN 4102-1
Température maximale d'utilisation brève	100°C
Code déchet selon AVV	030105; 170201

• Exigence minimale selon DIN 4108-10

Description du produit

Fabriqué selon le procédé à sec le plus innovant. Fraisage possible pour les canaux d'installation. Faible conductivité thermique. Complètement hydrofuge. Perméable à la diffusion de la vapeur. Approuvé lors du contrôle des travaux.

Domaines d'application

Types d'utilisation conformes à la norme DIN 4101-10 : WH, Wlzg. Isolation intérieure (niveau d'installation) avec des parois en bois avec revêtement.

Dimensions des panneaux

Forme de livraison	Panneaux homogènes
Profil du bord	Bord droit
Format livre [mm]	1250 x 600
Epaisisseurs des articles standard [mm]	50

CONSEIL : Isolation des installations électriques avec HOMATHERM ID-Q11 install

HOMATHERM ID-Q11 install est mis en place sur toute la surface du revêtement interne d'une paroi à ossature bois ou sur un mur en bois massif, puis fixé au moyen de brides, de clous ou de vis.

Les passages pour certains câbles électriques peuvent être percés avec des machines à travailler le bois classiques.

Une fois l'installation électrique mise en place, les panneaux de plâtre sont installés sur toute la surface, puis vissés au mur principal à travers les plaques d'isolation (par exemple avec des vis de placoplâtre de 75 mm).

Cette fiche technique correspond aux données techniques au moment de l'impression du document et perd sa validité lors de l'apparition d'une nouvelle fiche technique actualisée. De plus, sa validité convient en liaison avec d'autres documents HOMATHERM. Lors de la mise en œuvre, nous vous demandons de bien suivre nos indications de pose. Il convient de respecter le code de construction national. Les données et les domaines d'utilisation des matériaux doivent être vérifiés sur chantier en rapport à la faisabilité et la conformité des travaux envisagés. La responsabilité de la société HOMATHERM GmbH ne peut être engagée. Cela convient également pour les erreurs d'impression et changements des données techniques.
