Type de produit	Panneau isolant en fibres de bois
Marque	HOMATHERM
Modèle	HDP-Q11 STANDARD
Catégorie	Isolation thermique
Classification	WF-EN 13171-T3-CS(10/Y)20-TR7,5-WS2,0-MU3-AF100
Domaines d'application	Isolation extérieure de toiture, sous couverture, mur maçonnés avec bardage ventilé, murs à ossature bois, plafonds, rampants, planchers, cloisons
Température maximale d'utilisation	80°C (normale), 100°C (courte durée)
Formats disponibles (mm)	1250 x 600, 1265 x 615, 1815 x 615
Épaisseurs standard (mm)	40, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240
Profil du bord	Bord droit, avec feuillage pour épaisseurs ≥ 140 mm
Découpe conseillée	Scies circulaires, à ruban, à chaîne adaptées ou couteau HOMATHERM®
Stockage	À l'abri des intempéries, sur surface plane, propre et sèche
Mise en œuvre	Pose sur chevrons, ossature bois, bardage ventilé
Fixation	Vis homologuées (simple ou double filet) avec contre-lattis 40x60 mm
Écran de sous-toiture	Recommandé (film ou panneau UD-Q11 Protect)
Pare-vapeur	Recommandé
Compatibilité	Peut être combiné avec le panneau UD-Q11 Protect
Norme	EN 13171
Fabricant	HOMATHERM GmbH
Documents fournis	Notice d'utilisation et fiche de mise en œuvre
Entretien	Aucun entretien particulier ; protéger de l'humidité prolongée
Sécurité	Respecter la température maximale ; utiliser des EPI lors de la découpe
Réparabilité	Non réparable ; remplacer le panneau endommagé

FOIRE AUX QUESTIONS - HDP-Q11 STANDARD HOMATHERM

Quels sont les domaines d'application du panneau HDP-Q11 STANDARD ?

Le panneau HDP-Q11 STANDARD convient pour l'isolation extérieure de toiture, sous couverture, isolation extérieure de mur maçonnés avec bardage ventilé, isolation de murs à ossature bois, isolation intérieure de plafond, rampants, plancher, et cloisons.

Quelles épaisseurs sont disponibles pour ce panneau ?

Les épaisseurs standard sont : 40, 60, 80, 100, 120, 140, 160, 180, 200, 220 et 240 mm.

Comment découper le panneau HDP-Q11 STANDARD ?

Utilisez une scie circulaire, une scie à ruban, une scie à chaîne adaptée ou un couteau HOMATHERM® pour les coupes d'adaptation.

Quelle est la température maximale d'utilisation ?

En utilisation normale, la température dans le panneau ne doit pas excéder 80°C. La température maximale de courte durée est de 100°C.

Comment stocker les panneaux HDP-Q11 STANDARD ?

Stockez les panneaux à l'abri des intempéries, sur une surface plane, propre et sèche.

Peut-on utiliser ce panneau en isolation complémentaire de toiture ?

Oui, le panneau HDP-Q11 STANDARD peut être posé sur chevrons en isolation complémentaire. Il est recommandé d'utiliser un écran de sous-toiture et de fixer les panneaux lors de la pose de la contre-volige.

Quelle est la fixation recommandée pour les panneaux ?

Les panneaux sont fixés définitivement lors de la pose de la contre-volige (40x60 mm) vissée dans les chevrons à travers l'isolant. Utilisez des vis homologuées, comme les vis à double filet SFS Twin UD.

Ce panneau est-il compatible avec le panneau UD-Q11 Protect ?

Oui, le HDP-Q11 STANDARD peut être recouvert d'une deuxième couche de panneaux UD-Q11 Protect. Dans ce cas, utilisez des vis à simple filetage homologuées pour la fixation.

Quels outils sont déconseillés pour la découpe ?

Évitez les outils non adaptés. Utilisez uniquement les scies ou le couteau recommandés pour éviter d'endommager les fibres.

Y a-t-il des précautions de sécurité à prendre lors de la pose ?

Portez des équipements de protection individuelle (gants, lunettes) lors de la découpe. Respectez les températures maximales et les consignes de fixation. Suivez les directives nationales de construction.

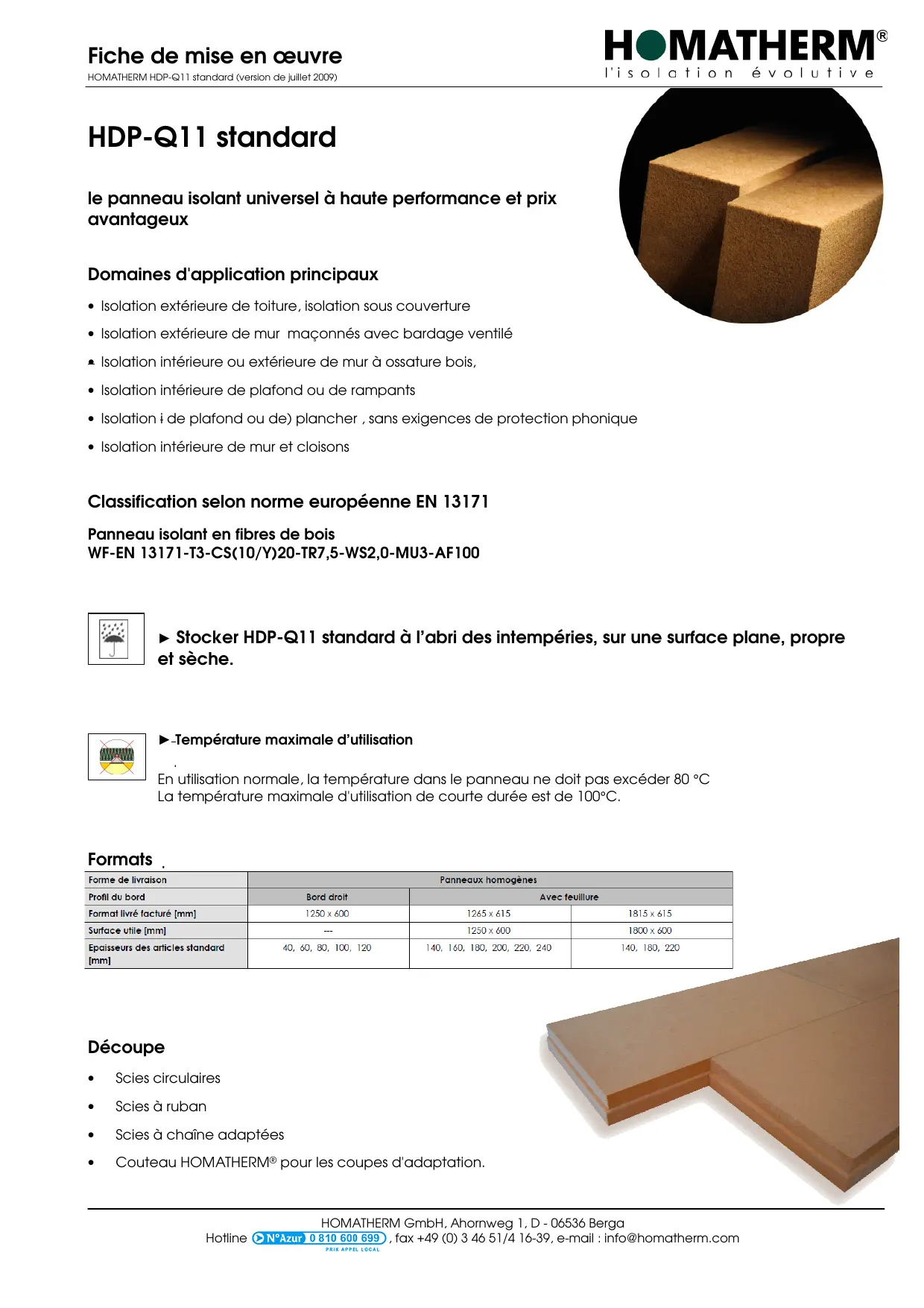

MODE D'EMPLOI HDP-Q11 STANDARD HOMATHERM

le panneau isolant universel à haute performance et prix avantageux

Domaines d'application principaux

• Isolation extérieure de toiture, isolation sous couverture
• Isolation extérieure de mur maçonnés avec bardage ventilé
• Isolation intérieure ou extérieure de mur à ossature bois,
• Isolation intérieure de plafond ou de rampants
• Isolation de plafond ou de plancher, sans exigences de protection phonique
• Isolation intérieure de mur et cloisons

Classification selon forme européenne en 13171

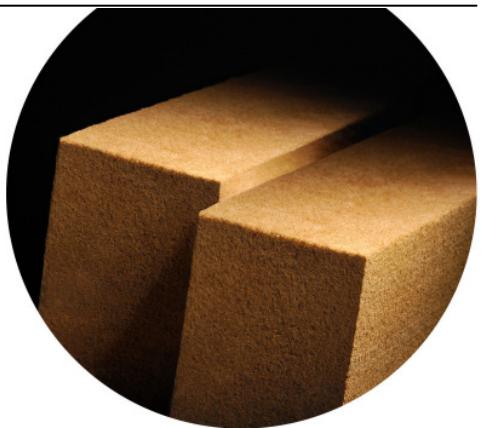

Panneau isolant en fibres de bois

WF-EN 13171-T3-CS(10/Y)20-TR7,5-WS2,0-MU3-AF100

Stocker HDP-Q11 standard à l'abri des intempéries, sur une surface plane, propre et sèche.

• Température maximale d'utilisation

En utilisation normale, la température dans le panneau ne doit pas excéder 80°C. La température maximale d'utilisation de courte durée est de 100°C.

Formats

Forme de livraison	Panneaux homogènes
Profil du bord	Bord droit	Avec feuillage
Format livre facturé [mm]	1250 x 600	1265 x 615	1815 x 615
Surface utile [mm]	---	1250 x 600	1800 x 600
Epaisleurs des articles standard [mm]	40, 60, 80, 100, 120	140, 160, 180, 200, 220, 240	140, 180, 220

Découpe

Scies circulaires Scies à ruban Scies à chaîne adaptées - Couteau HOMATHERM® pour les coupes d'adaptation.

Emploi comme isolation complémentaire de toiture inclinée - pose sur chevrons

• Le montage des panneaux doit être exécuté à bords bien joints sur toute la surface.
• Les panneaux HDP-Q11 standard de petit format (1250 x 600 mm) se posent sur voligeage ou panneau (p. ex. UD-Q11 protect).
• Les panneaux doivent être posés en quinconce, en démarrant contre la planche ou lisse de rive basse faisant office de butée. Veiller à décaler les joints entre panneaux de 300 mm minimum.
• Un écran de sous-toiture est vivement recommandé. On désira un film sous ou de préférence un panneau UD Q11 Protect. Il sera posé directement sur le panneau HDP Q11 Standard
• Les panneaux seront fixés définitivement lors de la pose de la contre-rellette (40 x 60 mm) positionnée au droit des chevrons et vissée dans ceux-ci à travers l'isolant
• Lorsque les Panneaux HDP Q11 Standard sont recouverts d'une 2ème couche de panneaux UD Q11 Protect, la fixation sera réalisée avec des vis à simple filetage homologuées.

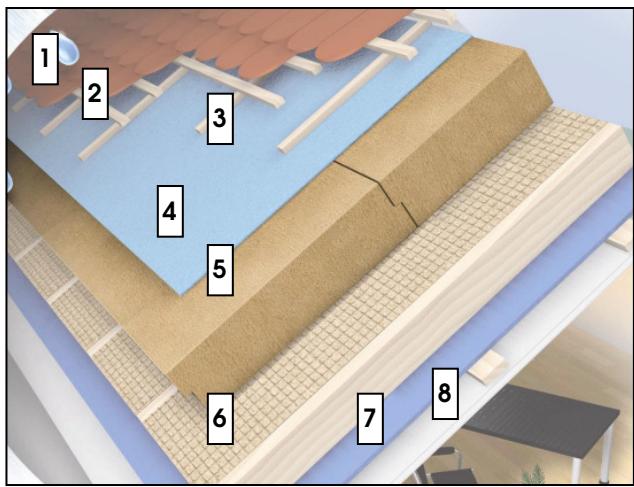

Structure de l'extérieur vers l'intérieur :

1-couverture, 2-lattis porteur, 3-contre-lattis, 4-écran de sous-couverture, 5-HDP-Q11 standard en grand format, 6-chevrons avec Holzflex® protect, 7-pare-vapeur, 8-revêtement intérieur sur lattis

• Les consignes de mise en œuvre des panneaux UD-Q11 protect doivent également être respectées.
• Si vous posez un film de sous-toiture sur les panneaux HDP-Q11 standard, alors il faut utiliser comme fixations, des vis à double filtre homologuées (p. ex. SFS Twin UD) en combinaison avec un contre-lattis (40 × 60 ~mm). Lors de l'utilisation des panneaux en grand format de 1800 x 600 mm (fig. à droite), ceux-ci peuvent être directement posés sur les chevrons.
• Chaque panneau doit reposer sur au moins deux supports. Le calcul des fixations peut être assuré par nos soins, sur la base d'un questionnaire « chantier » à remplir et nous transmettre;
• Les consignes du fabricant des écrans et des fixations ainsi que les dispositions nationales en vigueur doivent être respectées.

Emploi comme isolation complémentaire de mur bois, sous revêtement de façon ventilée (pose par l'extérieur sur panneau bois de contreventement d'ossature ou sur murs en bois massif)

• Le montage des panneaux doit être exécuté à bords bien joints sur toute la surface. Pour les ossatures (avec panneau extérieur), l'entreaxe des montants ne doit pas excéder 625 mm.
• La feuillaison en rives (panneaux épais) permet la pose en monocouche d'une épaisseur jusqu'à 240 mm, avec un assemblage optimal des panneaux.
• Les panneaux doivent être fixés provisoirement pendant la pose, avec des moyens de fixation appropriés.
• Chaque panneau doit être fixé sur au moins deux montants.
• Le pare-pluie et le coupe-vent est réalisé avec UD-Q11 protect ou avec un film de sous-toiture (observer les consignes du fabricant).
• Les contre-lattes se montent parallèlement et au droit de l'ossature en bois.
• La fixation finale s'effectue par vissage des contre-lattes sur l'ossature en bois. Les vis traversent les contre-lattes et l'isolation (selon calculs de stabilité, les consignes du fabricant et les dispositions nationales).
• Le revêtement de façon ventilée est ensuite réalisé.

Cette fiche de mise en œuvre correspond à l'état technique au moment de son impression et perd sa validité lors de l'apparition d'un nouveau document actualisé. Cette fiche de mise en œuvre est valable en liaison avec d'autres documents HOMATHERM. Les directives du code de la construction national doivent être respectées. Les données et les domaines d'utilisation des matériaux doivent être vérifiés par le maître de l'ouvrage en rapport avec la faisabilité et la conformité des travaux envisagés. La responsabilité de la société HOMATHERM GmbH ne peut en aucun cas être engagée. Cela concerne également les erreurs d'impression et les modifications ultérieures de ces données.
