Type de produit	Console de mixage stéréo compacte
Marque	AUSTRALIAN MONITOR
Modèle	PM16
Nombre de voies mono	8 (entrées XLR/jack 6,35 mm)
Nombre de voies stéréo	4 (double entrée jack 6,35 mm)
Alimentation fantôme	48 V avec DEL
Égaliseur par voie	3 bandes (aigus, médiums glissants, graves)
Filtre coupe-bas	75 Hz, 18 dB/octave
Réponse en fréquence	20 Hz - 20 kHz
Distorsion (DHT+B)	0,1 % (micro), 0,01 % (stéréo)
Rapport signal/bruit	90 dB
Sortie maximale	+20 dBu (symétrique)
Alimentation électrique	230 V, 50 Hz (version Europe/Australie)
Dimensions (L x H x P)	445 x 88 x 435 mm
Poids net	11,0 kg
Poids brut	13,0 kg
Contenu de l'emballage	Console PM16, kit de montage en rack, câble d'alimentation, manuel d'utilisation
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Respecter les tensions d'alimentation indiquées. Débrancher avant nettoyage.
Informations générales	Console de mixage compacte idéale pour écoles, lieux de culte, location.

FOIRE AUX QUESTIONS - PM16 AUSTRALIAN MONITOR

Comment connecter un microphone à la console PM16 ?

Branchez le microphone sur une entrée mono XLR (voies 1 à 8). Assurez-vous que l'alimentation fantôme 48 V est activée si votre micro est à condensateur. Réglez le gain d'entrée et utilisez l'égaliseur si nécessaire.

Quelle est la fonction du filtre coupe-bas ?

Le filtre coupe-bas (passe-haut) atténue les fréquences inférieures à 75 Hz à raison de 18 dB par octave. Il permet de réduire les bruits de souffle, les vibrations et les effets de proximité indésirables.

Comment utiliser les départs auxiliaires ?

Chaque voie mono dispose de deux départs auxiliaires (pré et post fader). Utilisez les commandes de niveau sur la voie et la section master pour envoyer le signal vers des effets externes ou des retours de scène.

Puis-je enregistrer directement depuis la console ?

Oui, utilisez la sortie enregistrement (RCA) pour connecter un enregistreur. Le niveau est indépendant du master principal. Vous pouvez également utiliser les sorties stéréo secondaires.

Que faire en cas de bruit excessif ?

Vérifiez d'abord les câbles et les connexions. Assurez-vous que les gains d'entrée sont correctement réglés (évitez la saturation). Utilisez le filtre coupe-bas sur les voies micro et vérifiez l'alimentation fantôme si nécessaire.

Comment nettoyer la console ?

Débranchez la console. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants ou de produits abrasifs. Évitez que du liquide pénètre dans les fentes.

Quels câbles sont nécessaires pour connecter des instruments ?

Pour les entrées mono, utilisez des câbles XLR (micro) ou des câbles jack 6,35 mm (ligne). Pour les entrées stéréo, utilisez des câbles jack 6,35 mm (deux par voie stéréo). Les sorties utilisent des câbles XLR ou jack.

La console est-elle livrée avec un kit de montage en rack ?

Oui, la PM16 est livrée en standard avec un kit de montage en rack permettant une installation dans un rack 19 pouces. Les dimensions de la console (445 mm de large) sont adaptées.

Quelle est la différence entre les modèles PM12 et PM16 ?

La PM12 offre 4 voies mono et 4 voies stéréo, tandis que la PM16 offre 8 voies mono et 4 voies stéréo. Le modèle PM16 est plus adapté aux configurations nécessitant davantage d'entrées micro.

Comment utiliser la fonction PFL ?

Appuyez sur le bouton PFL (Pre-Fader Listen) d'une voie pour écouter le signal avant le fader via le casque. Cela permet de régler le gain et l'égalisation sans affecter le mix principal.

MODE D'EMPLOI PM16 AUSTRALIAN MONITOR

AMPro présente les modèles PM, une gamme de consoles de mixage stéreo compactes très bien équipées pour la sonorisation, convenant idéalement aux écoles, aux lieux de culte ou à la location. La PM12 offre 4 voies d'entrée mono sur XLR et 4 voies d'entrée stéreo tandis que la PM16 offre 8 voies mono sur XLR et 4 voies d'entrée stéreo. Chacune présente des performances sonores remarquables assorties d'une foule de fonctionnalités.

Les consoles de mixage PM complètent 4 ou 8 voies micro/ligne sur XLR avec point d'insertion, entrées XLR/jack 3 points, égaliseur 3 bandes avec mediums glissants, fonction "mute" de coupure audio de la voie et PFL pour l'écoute. Les 4 voies stéreo possèdent une double entrée sur jack 6,35 mm, un égaliseur 3 bandes, la coupure audio et l'écoute PFL de la voie. La section master intègre 2 départs auxiliaires avec retour stéreo, des commandes de niveau indépendantes pour la région et l'écoute au casque, ainsi qu'une sortie pour le bus stéreo principal et une autre sortie stéreo. Des kits de montage en rack sont livrés en standard avec les deux modèles.

La gamme PM propose des consoles de mixage bien équipées, compactes, fonctionnant avec un bruit ultra-faible.

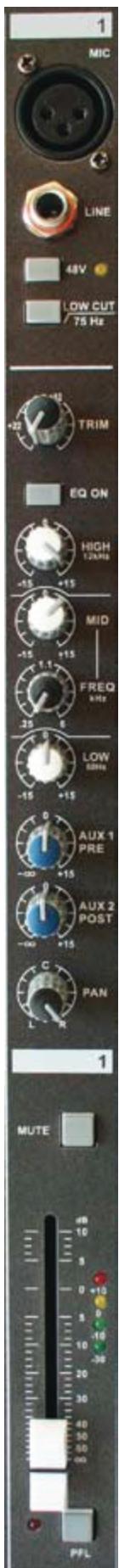

Caractéristiques des voies mono

Entrée symétrie sur XLR/jack 6,35 mm 3 points Point d'insertion sur jack 6,35 mm 3 points Alimentation fantôme 48 V avec DEL féminin Filtre coupe bas Compensateur de gain d'entrée Égaliseur 3 bandes avec médiums glissants Commutateur d'activation/désactivation d'égaliseur Départs auxiliaires pré et post fader Commande de panoramique stéréo Coupure audio (mute) de la voie Indicateur de niveau de voie à 4 DEL Écoute PFL de la voie avec DEL féminin

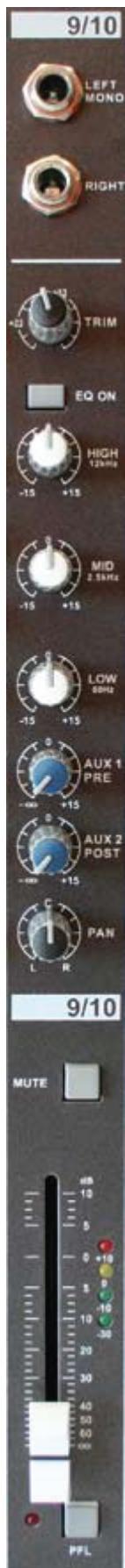

Caractéristiques des voies stéroides

Double entrée jack 6,35 mm Compensateur de gain d'entrée Égaliseur 3 bandes Commutateur d'activation/désactivation d'égaliseur Commande de panoramic stéréo Coupure audio (mute) de la voie Indicateur de niveau de voie à 4 DEL Écoute PFL de la voie avec DEL féminin Départs auxiliaires pré et post fader

Caractéristiques de la section master

Commande de niveau de départ auxiliaire pré/post Retour auxiliaire stéreo commutable vers la sortie stéreo ou la sortie de bus secondaire Entrée magnétophone / sortie enregistrement Sorties stéreo pour régime avec commande de niveau Sortie casque avec commande de niveau Sorties stéreo secondaires sur jack 6,35 mm Fader de sortie secondaire Écoute PFL de sortie secondaire avec DEL témoin Sorties symétriques de bus stéreo sur XLR/jack 6,35 mm Indication de niveau de sortie G/D sur deux barrettes de 10 DEL Faders de sortie G/D

Caractéristiques techniques

ENTRÉES MONO

Entrée micro	Configuration à entrée distincte, symétriséelectroniquement
Distorsion (DHT + B)	0,1 % à +4 dBu, 1 kHz, 80 kHz de bande passante
Bruit équivalent en entrée micro (22 Hz - 22 kHz)		-129,5 dBu, source150 ohms
		-117,3 dBqp, source150 ohms
		-132,0 dBu, entrée court-circuitée
		-122,0 dBqp, entrée court-circuitée
Plage de compensation	Micro	Variable sur 41 dB (-50 dB, -9 dB)
	Ligne	Variable sur 41 dB (-30 dB, +11 dB)
Entrée ligne		Symétriséelectroniquement
Bande passante		10 Hz à 60 kHz ±3 dB
Plage de niveau ligne		+11 dBu à -30 dBu
Égalisation	Aigus en plateau	12 kHz ± 15 dB
	Médiuns en cloche	250 Hz - 6 kHz ±15 dB, Q fixé à 1 octave
	Graves en plateau	80 Hz ±15 dB
	Filtre coupe-bas (passe-haut)	-3 dB à 75 Hz, 18 dB par octave

ENTRÉES STÉRÉO

Entrée ligne	Asymétrique
Bande passante	10 Hz à 55 kHz ±3 dB
Distorsion (DHT + B)	0,01 % à +4 dBu, 1 kHz, 80 kHz de bande passante

SECTION MASTER DE MIXAGE

Réponse en fréquence	20 Hz - 20 kHz
Sortie max.	+20 dBu, symétrique
Sortie max. de départ Aux	+20 dBu, asymétrique
Sortie régie	+20 dBu, asymétrique
Rapport signal/bruit	90 dBu, toutes les voies au gain unitaire
Diaphonie (à 1 kHz)	-70 dB entre voies d'entrée, -70 dB entre canaux d'entrée/sorting

ALIMENTATION ÉLECTRIQUE

Tension secteur	USA/Canada Royaume-Uni/Europe Australie/NZ	CA ~115 V, 60 Hz CA ~230 V, 50 Hz CA ~230 V, 50 Hz
Taille (L x H x P)	PM12 335 x 88 x 435 mm	PM16 445 x 88 x 435 mm
Poids net	8,5 kg	11,0 kg
Dimensions de l'emballage (L x H x P)	525 x 175 x 385 mm	525 x 175 x 385 mm
Poids bruf (avec emballage)	10,5 kg	13,0 kg
