KVM-104 - KVM Switch OVISLINK - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil KVM-104 OVISLINK au format PDF.
| Marque | OVISLINK |
| Modèle | KVM-104 |
| Catégorie | KVM Switch |
| Type de produit | Switch KVM 4 ports (PS/2) |
| Dimensions | 102 x 100 x 42 mm |
| Alimentation | DC 9V / 300 mA (optionnelle) |
| Résolution vidéo max. | 1920 x 1440 |
| Fréquence vidéo | 250 MHz |
| Méthode de sélection PC | Raccourcis clavier et mode automatique |
| Connecteurs utilisateur | PC1 : 1x HD-15M, 2x MD-6F |
| Connecteurs PC2-PC4 | 3x HD-15M, 6x MD-6M |
| Distance de transmission (PC vers switch) | 5 m |
| Distance de transmission (utilisateur vers switch) | 2 m |
| Matériau du boîtier | Plastique |
| Garantie | À vie (échange) |
| Conformité | Directive 1999/5/EC |
| Fonctions principales | Émulation clavier, souris, moniteur ; Plug & Play ; sélection automatique ou par raccourcis |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec |
| Sécurité | Utiliser l'alimentation adaptée et respecter les spécifications |
| Informations générales | Fabricant : OvisLink France SA, 16-18 Route de ROUEN, 27950 SAINT-MARCEL, France |
FOIRE AUX QUESTIONS - KVM-104 OVISLINK
Questions des utilisateurs sur KVM-104 OVISLINK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre KVM Switch au format PDF gratuitement ! Retrouvez votre notice KVM-104 - OVISLINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KVM-104 de la marque OVISLINK.

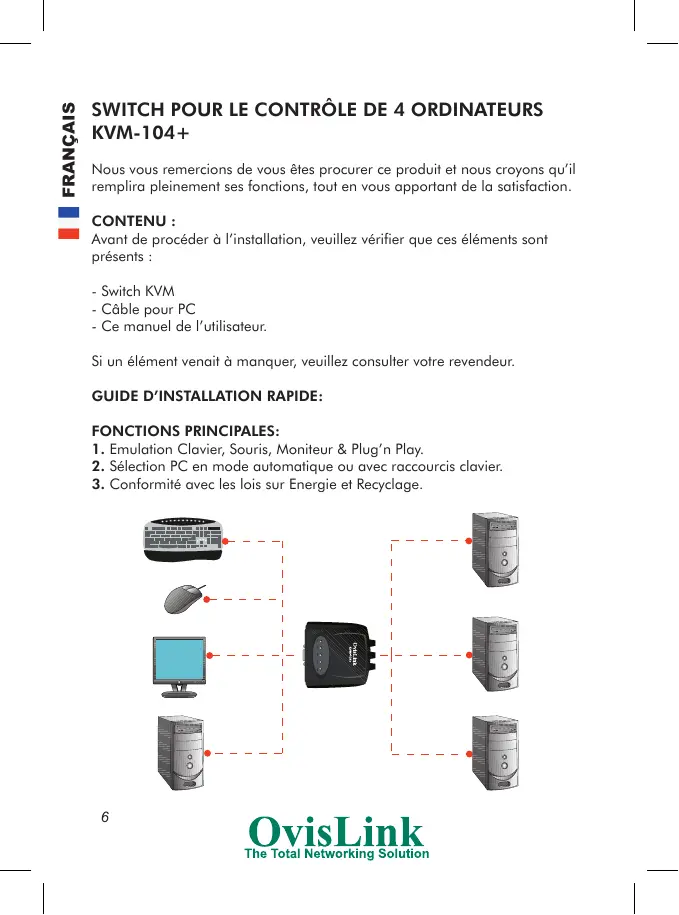

MODE D'EMPLOI KVM-104 OVISLINK
Nous vous remercions de vous être procuré ce produit et nous croyons qu'il remplira pleinement ses fonctions, tout en vous apportant de la satisfaction.
Avant de procéder à l'installation, veuillez vérifier que ces éléments sont prêts :
- Switch KVM
- Câble pour PC
- Ce manuel de l'utilisateur.
Si un élément venait à manquer, veuillez consulter votre revendeur.

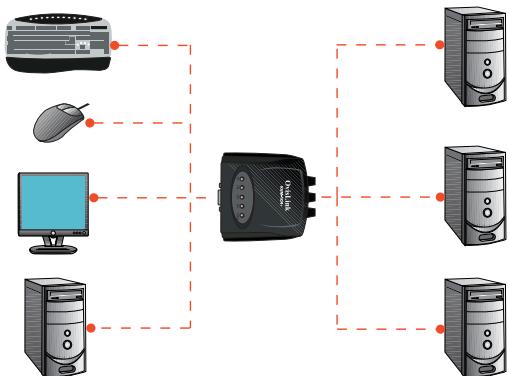

Fonctions principales:
- Émulation Clavier, Souris, Moniteur & Plug'n Play.
- Sélection PC en mode automatique ou avec raccourcis clavier.
- Conformité avec les lois sur Énergie et Recyclage.
- Allumez le moniteur connecté au switch KVM, et ensuite, démarrez les PCs.
- Assurez-vous que chaque PC est complètement démarré avant de commuter le switch KVM.
Raccourcis:
Pour activer le Scan (Statut Auto):
Pour désactiver le Scan (Statut Manuel):
Pressez une touche du clavier.
Pour sélectionner PC:
(SELECT PC1)
Répétez la procédure avec 2 pour le PC2, 3 pour le PC3 et 4 pour le PC4.
Depannage:
- Les raisons d'une incompatibilité avec ce switch KVM :
- Le BIOS de la carte mère (Basic Input / Output System).
- Le matériel (Clavier, souris).
- Le Système d'exploitation
| SITUATION | SOLUTION |
| Problèmes souris | Vérifier que le pilote de la souris soit bien installé |
| Essayer une autre esouris. (de type PS/2 uniquement) | |
| Connectez la souris directement sur le PC | |
| Changez le port PC. | |
| Essayez de sélectionner un autre port et revenez sur le précédent. | |
| Vérifie tous les cables etURT out l'insertion dans les connecteurs. | |
| Problèmes clavier | Essayez un autre clavier |
| Connectez le clavier directement sur le PC | |
| Changez le port PC. | |
| Essayez de sélectionner un autre port et revenez sur le précédent | |
| Vérifie tous les cables eturtout l'insertion dans les connecteurs. | |
| Problèmes videoe | Nous vous recommandons d'utiliser des cables de haute qualité qui élimineront les problèmes matévo |
| Vérifie tous les cables eturtout l'insertion dans les connecteurs | |
| Mauvaise manipulation | Ne touche pas au clavier, souris ou PC sélectionné pendant l'initialisation du switch KVM |
| Une fois le PC arrêté, attendez 5 secondes avant de le démarrer | |
| Essayez de sélectionner un autre port et revenez sur le précédent |
| FONCTION | SPECIFICATION |
| Description | 4 PCs (PS/2) pour 1 Utilisateur |
| Méthode Sélection PC | Raccourcis clavier |
| Connecteurs pour Utilisateurs | PC1: HD-15M x 1, MD-6F x 2 PC2-PC4: HD-15M x 3, MD-6M x 6 |
| Résolution Video Max. | 1920 x 1440 |
| Fréquence Video | 250 MHz |
| Fréquence Horizontale | 30-180 KHz |
| Fréquence Verticale | 43-250 Hz |
| Distance Transmission | PC Side to Switch: 5 Meter User Side to Switch: 2 Meter |
| Boîte Produit | Plastique |
| Dimension | 102mm x 100mm x 42mm |
| Câble | Câble coaxial 1.2M pour PC2~PC3 Câble coaxial 1.8M pour PC1 |
Alimentation: Une alimentation DC 9V / 300mA optionnelle est disponible
Declaration de conformite:
Par la présente, OvisLink déclare que le KVM-104+ est conforme aux caractéristiques essentielles de la directive 1999/5/EC.
L'importateur/fabricant suivant est responsable de cette déclaration de conformité :
Société: OvisLink France SA
Adresse: 16-18 Route de ROUEN, 27950 SAINT-MARCEL. France.
Site internet: www.ovislink.fr
Nom: Horia SCURTU
Fonction: Gérant.
Date : 25 Jun 2004
fow 2
Garantie. conditions de garantie pour la france.
Ce produit a passé les rigoureux contrôles de qualité, qui garantissent que le matériel fonctionne correctement, sans défauts de fabrication et qui permettra d'obtenir des performances élevées.
Ce produit est garanti à vie et dans le cas où vous rencontrez un quelconque défaut de fabrication ou de fonctionnement, il vous sera échangé contre un produit fonctionnel, neuf ou réparé, équivalent ou supérieur en caractéristiques. Pour connaître la procédure d'échange, prenez contact avec votre revendeur.
La présente Garantie ne peut s'appliquer lors d'un dégât normal, de dégâts dus à une mauvaise utilisation ou manipulation par une personne non qualifiée ou de l'évolution de produits tiers entraînant une incompatibilité. OvisLink ne sera pas responsable des dommages causés sur ce produit par un usage incorrect.
Pour plus d'informations, prenez contact avec OvisLink :
e-mail: support@ovislink.fr
Web: www.ovislink.fr
Numéro de la société: OvisLink France S. A.
Domicile : 16-18 Route de ROUEN, 27950 SAINT-MARCEL. France.
