DPO5204 - Oscilloscope TEKTRONIX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DPO5204 TEKTRONIX au format PDF.
| Type de produit | Oscilloscope numérique |
| Caractéristiques techniques principales | 4 canaux, bande passante de 500 MHz, taux d'échantillonnage de 5 GS/s |
| Alimentation électrique | 100-240 V AC, 50/60 Hz |
| Dimensions approximatives | 42,5 cm x 22,9 cm x 18,4 cm |
| Poids | 4,5 kg |
| Compatibilités | Compatible avec divers sondes et accessoires Tektronix |
| Fonctions principales | Analyse de signaux, mesure de temps, déclenchement avancé, fonctions mathématiques |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service client Tektronix |
| Sécurité | Conforme aux normes de sécurité IEC 61010-1, protection contre les surcharges |
| Informations générales utiles | Idéal pour les ingénieurs et techniciens en électronique, utilisé dans la recherche et le développement |
FOIRE AUX QUESTIONS - DPO5204 TEKTRONIX
Questions des utilisateurs sur DPO5204 TEKTRONIX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Oscilloscope au format PDF gratuitement ! Retrouvez votre notice DPO5204 - TEKTRONIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DPO5204 de la marque TEKTRONIX.
MODE D'EMPLOI DPO5204 TEKTRONIX

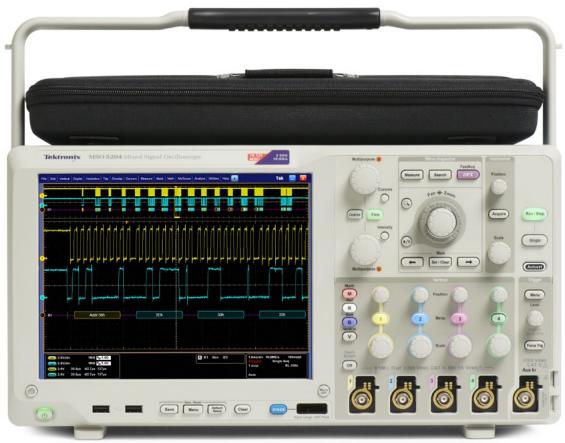

Oscillosopes à signaux mixtes Mixed Signal Oscillosopes
Fiche technique des gamas MSO5000 et DPO5000 / MSO5000, DPO5000 Series Data Sheet
Fonctionnalités et avantages
Spécifications des performances clés
- Modèle de bande passante de 2 GHz, 1 GHz, 500 MHz et 350 MHz
Taux d'échantillonnage en temps réel jusqu'à 10 G éch./s sur une ou deux voies et jusqu'à 5 G éch./s sur les quatre voies
Longueur d'enregistrement jusqu'à 250 Mpoints avec la fonction MultiView Zoom™
Vitesse maximale d'acquisition du signal >250 000 signaux/s avec la fonction FastAcq™
Mode d'acquisition de mémoire segmenté FastFrame avec une vitesse d'acquisition >310000 trames par seconde
Sondes de tension passives standard avec une charge capacitive inférieure à 4 pF et une bande passante analogique de 500 MHz ou 1 GHz
16 voies numériques (gamme MSO) - Filtres de limite de bande passante sélectionnables par l'utilisateur pour des mesures de basses fréquences plus précises
Gamm de déclenchements évolués
Fonctionnalités conviviales
- Les commandes de Wave Inspector® simplifient la navigation et permettent d'automatiser la recherche des données de signal
- Fenêtes de commande personalisées MyScope® et menus contextuels pour une efficacité exceptionnelle
53 mesures automatiques, historiammes de signaux et analyse FFT pour une analyse simplifiée du signal
Interface de sonde TekVPI prénant en charge les sondes actives, différentielles et de courant pour la mise à l'échelle automatique et les unités
- Affichage lumineux XGA avec un écran tactile de 264 mm
Léger et peu encombrant : seulement 206 mm de profondeur, pour un poids de 6,7 kg
Connectivité
- Deux ports USB hôtes sur les faces avant et arrière pour simplifier et accélérer le stockage des données, l'impression et la connexion de péripériques USB
- Port USB sur la face arrêté pour se connecter facilement à un ordinateur ou à une commande GPIB à l'aide d'un adaptateur
- Port Ethernet 10/100/1000BASE-T intégré pour la connexion au réseau et port de sortie video pour exporter l'écran de l'oscilloscope vers un moniteur ou un projecteur
- Systeme d'exploitation Microsoft® Windows 7 64 bits pour une connectivité et une intégration à votre environnement facillées
Conformé à la Classe C de la norme LXI
Conception et analyse de modules à signaux mixtes (gamme MSO)
Déclenchement et décodage automatiques sur les bus paralleles
Réglages de seuil par voie
L'acquisition très haute vitesse MagniVu™ offre une excellente résolution temporelle (60,6 ps) sur les voies numériques
Déclenchement et analyse série en option
- Options de déclenchement et décodage série automatiques pour I²C, SPI, RS-232/422/485/UART et USB
Analyse automatique du décodage série et du réseau intégré pour les bus CAN et LIN
Analyse spécifique des technologies (en option)
- Les solutions logicielles offrent une expertise de Domaine intégrée pour le test de conformité Ethernet et USB 2.0 et l'analyse de la gigue, de la synchronisation, des diagrammes de l'oeil, de l'alimentation et de bus mémoire DDR
Le test des valeurs limites et du masque offre un aperçu rapide des caractéristiques du signal
Détction : la vitesse élevée d'acquisition du signal (supérieure à 250 000 signaux/s) favorise l'acquisition des parasites insaisissables et d'autres événements rares.
Des outils complets pour le débogage de conceptions de signaux mixtes
Gráce aux oscillosopes à signaux mixtes de la gamme MSO/DPO5000, vous pouze analyser jusqu'à 20 signaux analogiques et numériques avec un seul instrument pour repérer et diagnostiquer rapidement les problèmes dans les conceptions complexes. Les bandes passantes allant jusqu'à 2 GHz et les fréquences d'échantillonnage allant jusqu'à 10 G éch./s vous garantissant la performance nécessaire pour observer les détails des signaux à changement rapide. Pour permettre l'acquisition de longues fenêtres tout en maintainant une bonne résolution temporelle, la gamme MSO/DPO5000 offre une longueur d'enregistrement élevé (jusqu'à 12,5 Mpoints) sur toutes les voies et une longueur d'enregistrement en option (jusqu'à 250 Mpoints) sur deux voies.
Gráce aux commandes Wave Inspector® pour une navigation rapide entre les signaux et plus de 10 logiciels et propciels d'analyse (en option) pour les technologies courantes et les tâches d'analyse détaillée, la gamme MSO/DPO5000 de Tektronix vous offre les outils complets dont vous avez besoin pour simplifier et accélérer de débogage de votre système complexe.
Des fonctions complètes pour accélérer chaque étape du débogage
L'ensemble des fonctions de la gamme MSO/DPO5000 permet d'accélérer chaque étape du débogage de votre système : de la détction rapide d'une anomalie et son acquisition à la recherche de l'événement dans votre enregistrement de signal, en passant par l'analyse de ses caractéristiques et du comportement de votre système.
Détction
Pour pouvoir déboguer un problème de conception, vous doivent savoir s'il existe. Chaque ingénieur concepteur passée du temps à rechercher les problèmes de ses conceptions : sans les bons outils de débogage, il s'agit d'une tâche chronophage et frustrante.
La gamme MSO/DPO5000 permet la visualisation de signaux la plus complète du secteur, en offrant un aperçu rapide du fonctionnement réel de votre système. La technologie exclusive FastAcq™ de Tektronix, grâce sa vitesse élevée d'acquisition du signal (supérieure à 250 000 signaux/s.), vous permit de visualiser les parasites et autres événements rares en quelques secondes, révélant ainsi la précible nature des défaillances du système. Un écran à phosphore numérique doté d'un dégradé d'intensité affiche l'histoire d'activité d'un signal en colorant les zones du signal qui se produit plus souvent, offrant ainsi un affichage visuel de la fréquence des anomalies.

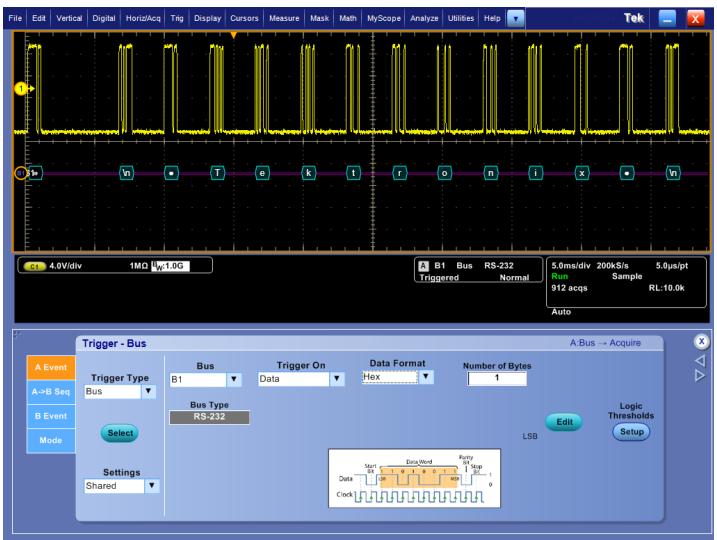

Acquisition : déclenchement sur un paquet de données de transmission spécifique passant par un bus RS-232. Un ensemble complet de déclenchements, complenant les déclenchements pour le contenu de paquets série spécifique, vous assure de capturer rapidement l'évenement qui vous intéressée.
Acquisition
La détention d'une défaillance du système est seulement une première étape.
Vous doivent ensuite capturer l'évenementigne d'intérêt pour en identifier l'origine.
L'acquisition précise de tout signal interèssant commence par une sonde adaptée. La gamme MSO/DPO5000 est équipée de quatre sondes à grande impédance et à faible capacité pour une acquisition précise du signal. Ces sondes de tension passives et à grande impédance, les premières sur le marché, possèdent une charge capacitive inférieure à 4 pF pour minimiser l'impact de la sonde sur le fonctionnement de votre circuit. Elles allient ainsi les performances d'une sonde active à la flexibilité d'une sonde passive.
La gamme MSO/DPO5000 propose un ensemble complet de déclenchements (notamment sur petite impulsion, parasite, largeur, delayed attente, transition, sequence, etat, violation de configuration/maintien, paquet série et données parallles) pour vous permettre de tracer rapidement votre événement. Le déclenchement amélioré réduit la gigue de déclenchement au point de déclenchement. Dans ce mode, le point de déclenchement peut être utilisé comme référence de mesure.
Grçá à une longueur d'enregistrement atteignant 250 Mpoints, vous pouvez capturer de nombreux événements dignes d'intérêt, voir des milliers de paquets série, au cours d'une seule acquisition, pour les analyser ultérieurement, tout en conservant une résolution élevée pour pouvoir zoomer sur des détails précis du signal. Analysez les multiples segments de votre acquisition de signal en simultané avec la fonction MultiView Zoom™ pour une comparaison rapide et en temps réel des événements. Le mode de mémoire segmentée FastFrame™ permet une'utilisation efficace des longs enregistements en capturant de nombreux événements de déclenchement sur un seul enregistrement.
Cela permet d'éliminer les longs intervalles de temps entre les événements intéressants. Visualisez et mesurez les segments individuellement ou en cache.
Du déclenchement sur un contenu de paquet spécifique au décodage automatique de nombreux formats de données, la gamme MSO/DPO5000 propose une prise en charge intégrée d'une large gamme de bus série : l²C, SPI, RS-232/422/485/UART et USB. comme vous pouvez décoder jusqu'à seized bus série et/ou parallètes en même temps, vous accédez plus rapidement aux problèmes du système.

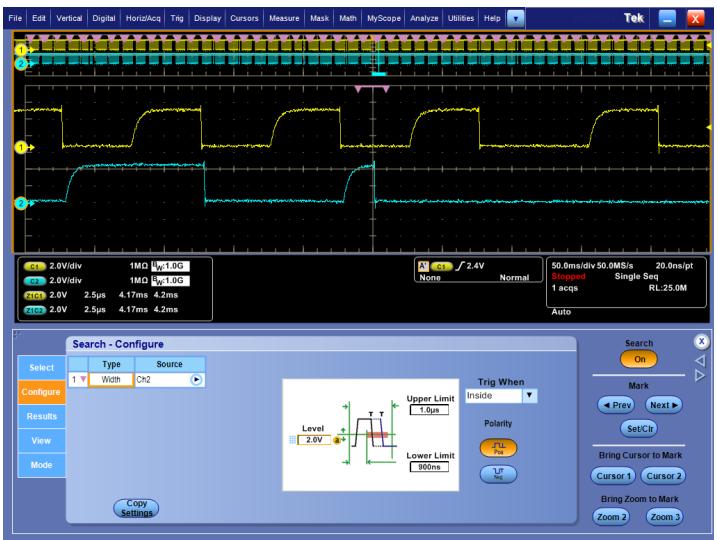

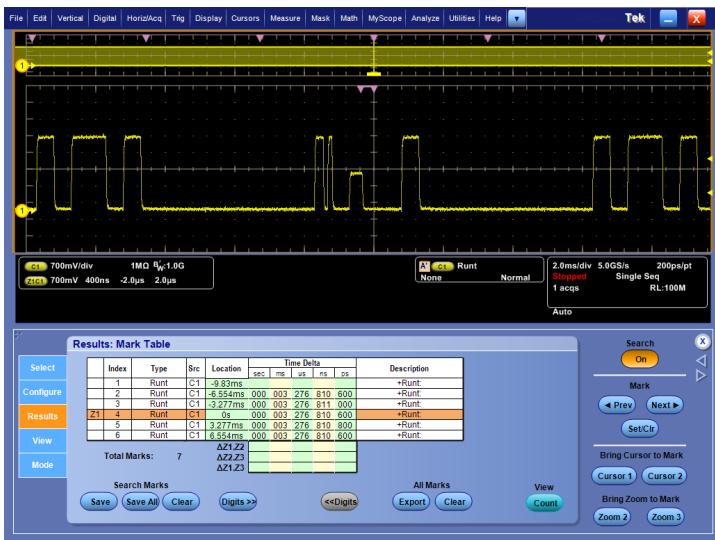

Recherche : résultat de la recherche avancée d'une petite impulsion sur un long enregistrement de signal. Chaque petite impulsion est automatiquement marquee pour un refrencement aidé. Les commandes de Wave Inspector offrent une efficacité sans précédent pour l'affichage et la navigation au sein des données de signal.
Pour améliorer encore le dépannage des interactions au niveau du système dans les conceptions intégrées complexes, la gamme MSO5000 propose 16 voies numériques en plus de ses voies analogiques. Les voies numériques étant totalement intégrées à l'oscilloscope, vous pouze déclencher sur toutes les voies d'entrée, enuttant automatiquement en corrélation temporelle tous les signaux analogiques, numériques et série. L'acquisition très haute vitesse MagniVu™ permet d'acquerir d'excellents détails du signal (résolution jusqu'à 60,6 ps) entourant le point de déclenchement, pour des mesures de précision. MagniVu est essentiel pour effectuer des mesures temporelles précises pour les mesures d'établissement et de maintain, le retard d'horloge, la distorsion du signal et la caractérisation des parasites.
Recherche
Trouver un événementigne d'intérêt sur un long enregistrement de signal peut prendre du temps si vous ne disposez pas des bons outils de recherche. Comme les longueurs d'enregistrement actuelles dépassent le million de points de données, la localisation de votre événement peut consister à faire défilier des milliers d'écrans d'activité de signal.
La gamme MSO/DPO5000 propose les outils de navigation et de recherche les plus complets du secteur, grâce à ses commandes Wave Inspector® innovantes. Elles accélèrent le déplacement et le zoom sur votre enregistrement. Par le biais d'un système unique d'angle de rotation, vous pouze passer d'une extrémite à l'autre de votre enregistrement, en quelques secondes seulement. Les repères utilisateur vous permettent de marquer un emplacement auquel vous souhaitez vous reporter ultérieurement pour un examen approfondi ou de faire une recherche automatique sur votre enregistrement en fonctions des criteres que vous avez définis. Wave Inspector recherche instantanément l'intégrality de votre enregistrement, y compris les données analogiques et numériques. Au fil de sa recherche, il repère automatiquement chaque occurrence de l'évenement défini par vos soins pour que vous puissiez vous déplacer plus rapidement entre les événements. Les fonctions avances de recherche et de repération de la gamme MSO/DPO5000 peuvent également rechercher jusqu'à huit événements différents simultanément et arreter une acquisition en cours lorsqu'elles représent un événement dangere d'intérêt, pour un plus grand gain de temps.

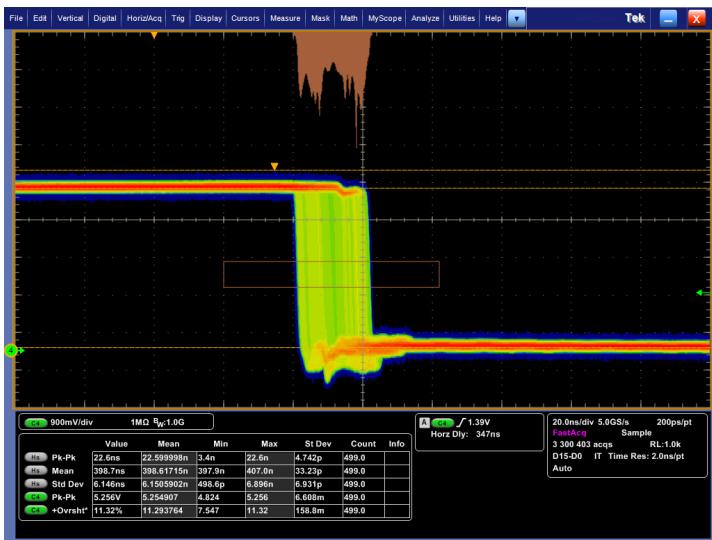

Analyse : histogramme de signaux d'un front descendant montrant la répartition du front (gique) dans le temps. Les mesures numériques effectuees à partir des données de l'histogramme de signaux sont inclues. Cet ensemble complet d'outils d'analyse intégrés accélère la verification des performances de votre système.
Analyse
Pour vérifier que les performances de votre prototype correspondant aux simulations et satisfont les objectifs de conception du projet, vous devez analyser son comportement. Les tâches peuvent aller de simples vérifications des temps de montée et des largeurs de signal, aux fonctions sophistiquées d'analyse de perte de puissance et d'étude des sources de bruit. La gamme MSO/DPO5000 offre un ensemble complet d'outils d'analyse intégrés qui inclut des curseurs basés sur l'écran et le signal, 53 mesures automatiques, des fonctions mathématiques avancées comprant la modification arbitraire d'équation, les histograms de signaux et l'analyse FFT.
Chaque oscilloscope de la gamme MSO/DPO5000 est doté de l'ensemble logiciel d'analyse de gique et de diagramme de l'eel DPOJET Essentials, permettant d'augmenter les capacities de mesure de l'oscilloscope pour effectuer des mesures tout au long de cycles d'horloge et de données contigus au cours d'une acquisition monocoup en temps réel. Cela permet également de mesurer les paramètres d'analyse temporelle et de la gique en tant qu'erreur d'intervalle de temps (TIE) ou un bruit de phase, pour aider à identifier de possible problème de synchronisation du système. Les outils d'analyse tels que les tracés des tendances et les historiammes montrent rapidement les changements de paramètres temporels dans le temps. Quant aux outils d'analyse de spectre, ils montrent l'amplitude et la fréquence précises des sources de modulation et de gique.
La prise en charge d'applications spécialisées pour le débogage et le test de conformité des bus série, l'analyse de diagramme de l'ceil et de la gigue, la conception de l'alimentation, le test de masque/des valeurs limites et l'analyse de bus mémoire DDR sont également disponibles.
Les commandes de Wave Inspector offrent une efficacité sans precedent pour l'affichage, la navigation et l'analyse des données de signal. Parcourez votre long enregistrement en tournant la commande panoramaque extérieure (1). Passez du début à la fin en quelques secondes. Vous remarquez quelque chose d'intéressant et vous souhaitez plus de détails ? Il vous suffit de tourner le zoom interieur (2).
Navigation Wave Inspector®, recherche et marquage avances
Une longueur d'enregistrement standard de 12,5 Mpoints représenté des milliers d'écrons d'informations. La gamme MSO/DPO5000 vous permet de couver votre événement en quelques secondes grâce à Wave Inspector, le meilleur outil du secteur en termes de navigation et de recherche.
Wave Inspector dispose des commandes innovantes décrites ci-dessous.

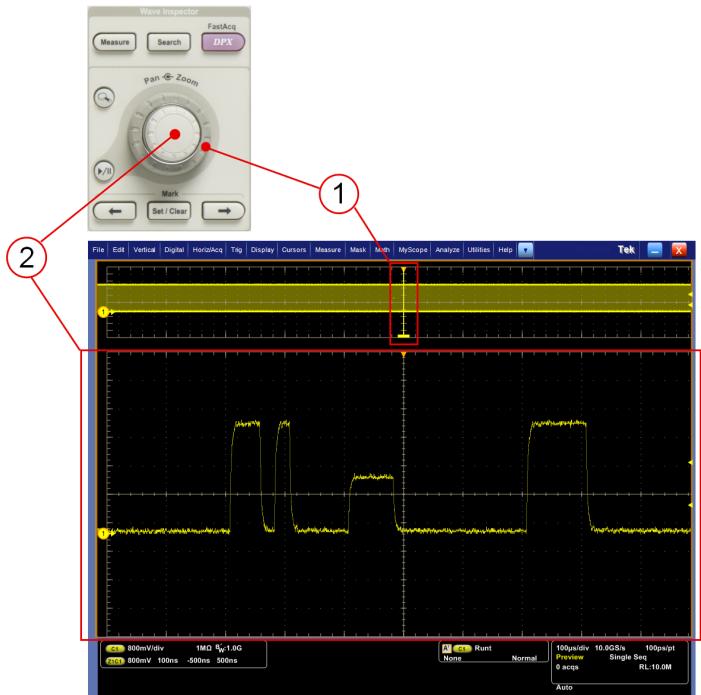

Zoom/Pan
Cette commande dédiée bifonction de la face avant permet de contrôler les fonctions de zoom et d'agrandissement de manière intuitive. La commande interieure règle le facteur de zoom (ou l'échelle de zoom). En la tournant dans le sens des aiguilles d'une montre, vous activez le zoom et passez à des facteurs de zoom de plus en plus élevés ; en la tournant dans le sens inverse des aiguilles d'une montre, vous passez à des facteurs de zoom de moins en moins élevés, avant de totalement désactiver le zoom. Désormais, vous n'avez plus besoin de naviguer dans plusieurs menus pour régler le zoom. La commande extérieure déplace la fenêtre de zoom afin de découvertrrapidement la partie du signal qui vous intéresse. Elle utilise également l'angle de rotation pour déterminer la vitesse de déplacement du signal. Plus vous tourmez la commande extérieure, plus la zone de zoom se déplace rapidement. Le sens de déplacement change en tournant simplement la commande dans l'autre sens.

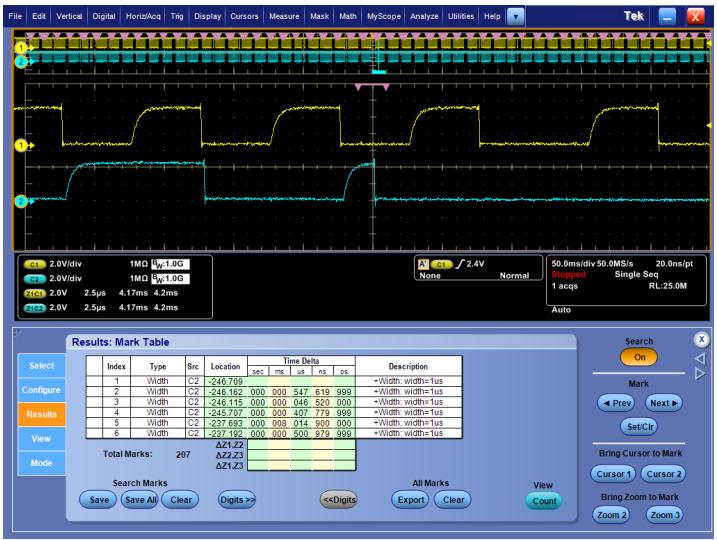

Etape de recherche 1 : vous définièsez ce que vous souhaïez trouver.
Etape de recherche 2 : Wave Inspector effectue une recherche automatique dans l'enregistrement et marque chaque élément d'un triangle plein coloré. Vous pouvez ensuite utiliser les boutons Précédent et Suivant pour passer d'un événement à l'autre.
Lecture/Pause
Le bouton dédié Lecture/Pause de la face avant permet de faire défilier automatiquement le signal à l'écran lorsque vous recherchez des anomalies ou un événementigne d'intérêt. La vitesse et le sens de lecture sont contrôlés avec la commande d'agrandissement. La encore, plus vous faites tourner la commande, plus le signal défile vite. Il vous suffit de tourner la commande dans l'autre sens pour changer le sens de lecture.
La technologie à phosphore numérique permet une vitesse d'acquisition du signal supérieure à 250 000 signaux/s et un dégradé de couleur temps réel sur la gamme MSO/DPO5000.
Marqueurs utiliseur
Appuyez sur le bouton Set Mark de la face avant pour laisser un ou plusieurs repères sur le signal. Pour naviguer entre les marqueurs, il vous suffit ensuite d'appuyer sur les boutons Précédent (←) et Suivant (→) de la face avant.
Marqueurs de recherche
Le bouton Recherche vous permet de rechercher automatiquement, dans toute votre longue acquisition, des événements définis par l'utilisateur. Toutes les occurrences d'un événement sont signalées par des repères de recherche et peuvent être facilement atteintes grâce aux boutons Précédent (←) et Suivant (→) de la face avant. Les types de recherche incluent le front, les parasites, la largeur, le décali d'attente, les petites impulsions, la séquence, l'état, les temps d'établissement et de maintainien, la transition et la fenêtre.

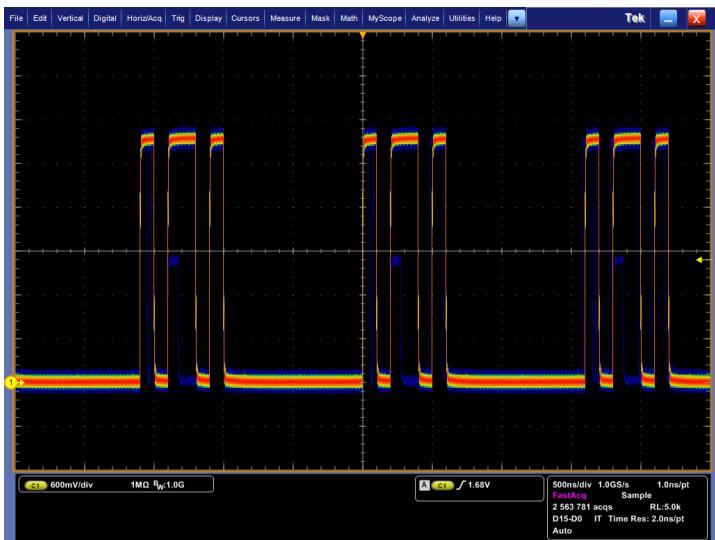

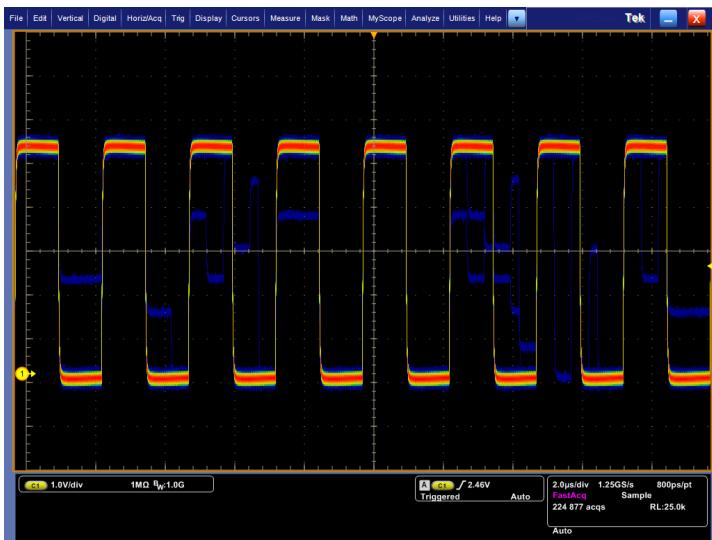

Technologie à phosphore numérique
La technologie à phosphore numérique de la gamme MSO/DPO5000 vous offre un aperçu rapide du fonctionnement réel de votre système. Grâce à sa vitesse élevée d'acquisition du signal (supérieure à 250 000 signaux/s), vous étés en mesure de visualiser rapidement les problèmes rares mais courants dans les systèmes numériques : petites impulsions, parasites, problèmes de synchronisation, etc.
Les signaux sont superposés et les points des signaux sont colorés en fonction de leur fréquence d'occurrence. Ainsi, les éléments qui se produit plus fraisment ou, dans le cas d'anomalies rares, moins souvent au fil du temps sont rapidement mis en évidence.
Gráce à la gamme MSO/DPO5000, vous pouvez désirir une persistence infinie ou variable, en déterminant la durée pendant laquelle les acquisitions antérieures de signaux restent à l'écran. Vous pouvez ainsi déterminer la fréquence d'occurrence d'une anomalie.
Le codage couleur du signal numérique affchéephresente les valeurs basses en bleu et les valeurs haute en vert : la valeur de bus est instantanement compréhensible, même si les transitions restent invisibles. Vous pouvez définir des valeurs de seuil pour chaque voie, activant ainsi la prise en charge de seize familles logiques différentes.
Sondes haut débit précises
Les sondes de la gamme TPP, inclues avec chaque oscilloscope de la gamme MSO/DPO5000, offrent une bande passante allant jusqu'à 1 GHz et une charge capacitive inférieure à 4 pF. Cette charge capacitive extrémement basse réduit les effets indésirables sur vos circuits et autorise des câbles de masse plus longs. Grâce à la large bande passante de la sonde, vous pouvez visualiser les composants haute fréquence de votre signal ; élément très important pour les applications haut débit. Les sondes de tension passive de la gamme TPP offrent tous les avantages des sondes d'utilisation général tels qu'une plage dynamique élevée, des options de connexion flexibles et une conception mécanique robuste, tout en assurant les mêmes performances que les sondes actives.
Conception et analyse de modules à signaux mixtes (gamme MSO)
Les oscillosopes à signaux mixtes de la gamme MSO5000 proposent 16 voies numériques. Ces voies sont bien intégrées dans l'interface utilisateur de l'oscilloscope, ce qui simplifie son fonctionnement et facilite la résolution de problèmes de signaux mixtes.

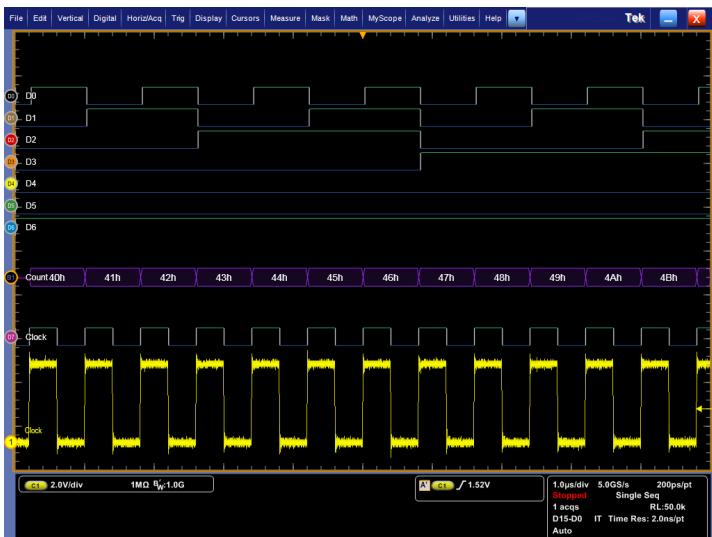

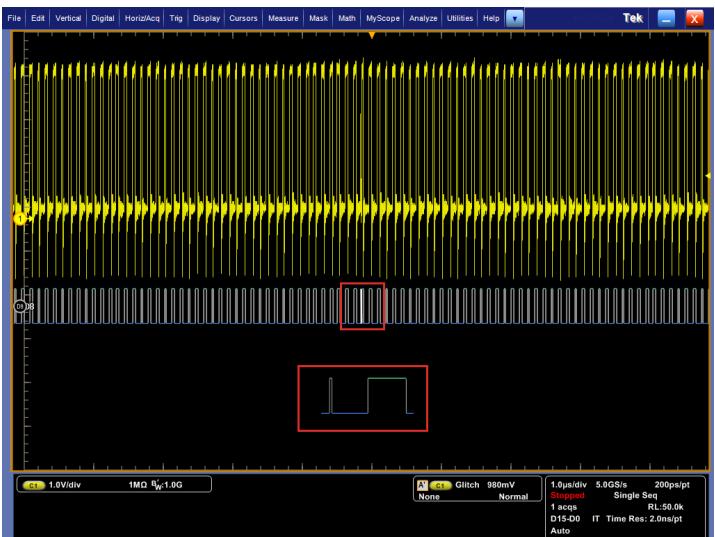

Codage couleur du signal numérique affiché
L'affichage des signaux numériques a ete redefini pour la gamme MSO5000. L'un des problemes courants des autres oscillosopes a signaux mixtes est
L'enregistrement haute résolution MagniVu affiche une résolution temporelle de 60,6 ps, ce qui vous permet d'effectuer des mesures temporelles importantes sur vos signaux numériques.
de déterminer si les données sont un 1 ou un 0 lorsque le zoom est suffisant pour que le trace numérique reste plat lors de la traversée de l'écran. Pour éviter ce problème, le codage couleur des tracés numériques de la gamme MSO5000 permet d'afficher les 1 en vert et les 0 en bleu.
Gráce au matériel de détction de transitions multiples de la gamme MSO5000, vous saurez lorsque le système détecte plus d'une transition. Cela indique que des informations supplémentaires sont disponibles en effectuant un zoom avant ou en réalisant des acquisitions à des fréquences d'échantillonnage plus élevées. Dans la plupart des cas, le zoom avant permet de déceler le parasite qui n'était pas visible avec les paramètres précédents.
Acquisition très haute vitesse MagniVu™
Le mode principal d'acquisition numérique de la gamme MSO5000 capture jusqu'à 40 Mpoints à 500 Méch./s (résolution 2 ns). En plus de l'enregistrement principal, la gamme MSO5000 propose un enregistrement à ultra-haute résolution appelé MagniVu, qui permet l'acquisition de 10 000 points jusqu'à 16,5 G éch./s (résolution 60,6 ps). Les signaux principaux et MagniVu font l'objet d'une acquisition lors de chaque déclenchement. Il est possible de passer de l'un à l'autre sur l'écran à tout moment : en cours de fonctionnement ou à l'accrit. MagniVu propose une résolution temporelle considérablement plus précise que les oscillosopes à signaux mixtes équivalents sur le marché, ce qui inspire confiance lors de la réalisation de mesures temporelles importantes sur des signaux numériques.

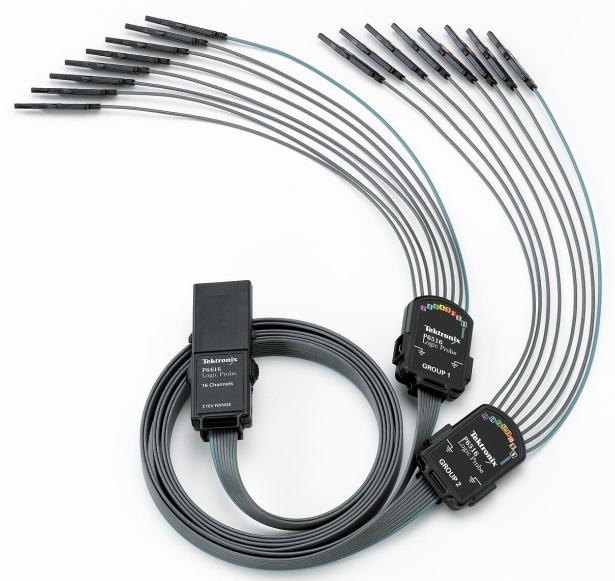

La sonde P6616 pour oscilloscope à signaux mixtes dispose de deux modules huit voies pour simplifier la connexion à votre système.
Sonde P6616 pour oscilloscope à signaux mixtes
Cette conception unique de sonde propose deux modules à huit voies.
Chaque voie se termine par un bout de sonde doté d'une masse encastrée pour une connexion simplifiée à l'unité testée. La ligne coaxiale de la première voie de chaque module est bleue, ce qui simplifie son identification. La masse commune utilise un connecteur de type automobile, facilitant la création de masses personalisées pour connecter votre système. Pour la connexion aux broches carrees, la sonde P6616 dispose d'un adaptateur que l'on peut relier à la tête de la sonde ; la masse et le bout de la sonde sont alors au même niveau. Ainsi, il est possible de le relier à un en-tête. La sonde P6616 possède des caractéristiques électriques remarquables : à peine 3 pF de charge capacitive, une résistance d'entrée de 100k et une capacité à accérir des taux de bascule de 500MHz et des impulsions d'à peine 1 ns.
Déclenchement et analyse série (en option)
Sur un bus série, un seul signal contient souvent des informations d'adresses, de données, de contrôle et d'horloge. Cela peut rendre difficile l'iso1ation d'éléments intéressants. La gamme MSO/DPO5000 propose un ensemble robuste d'outils pour le débogage des bus série à l'aide du déclenchement et du décodage automatiques sur I²C, SPI, RS-232/422/485/UART et les bus série USB.

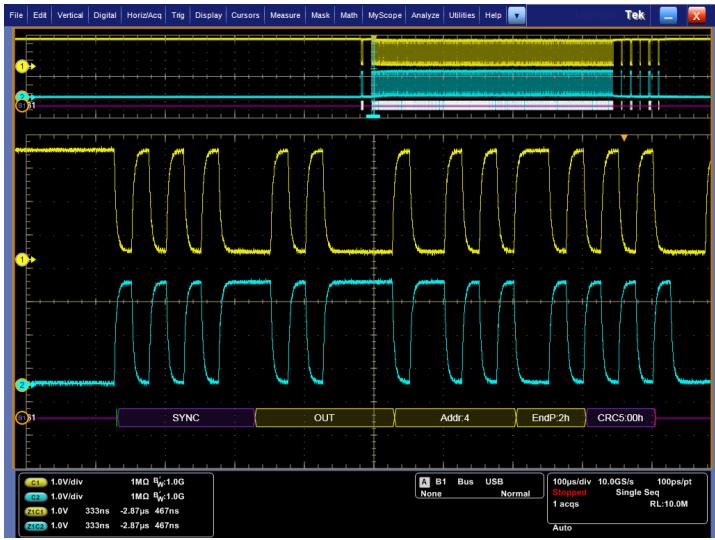

Déclenchement d'un paquet jeton OUT sur un bus série USB haute vitesse. Le signal du bus fournit du contenu de paquet décodé dont Départ, Synchronisation, PID, Adresse, Point de fin, Contrôle de Redondance Cyclique, valeurs de données et Arrêt.
Déclenchement série
Le déclenchement sur le contenu des paquets, comme le début d'un paquet, les adresses spécifiques, le contenu de données, les identificateurs uniques, etc., sur les interfaces série les plus courantes comme l2C, SPI, RS232/422/485/UART et USB.
Affichage bus
Il permet de visualiser simultanément les signaux individuels (horloge, données, autorisation du circuit, etc.) qui composent notre bus, facilitant ainsi l'identification du début et de la fin des paquets et celle des sous-paquets, comme l'adresse, les données, l'identificateur, le contrôle de redondance cyclique, etc.
Décodage par bus
Vous ne souhaitez plus examiner visuellement le signal pour compte les horloges, déterminer si chaque bit est un 1 ou un 0, associier les bits en octets et déterminer la valeur hexadécimale ? Laissez l'oscilloscope faire tout cela à votre place ! ÀpRES avoir configuré le bus, la gamme MSO/DPO5000 décembre chaque paquet sur le bus et affiche la valeur hexadécimale, binaire, décimale (USB uniquement) ou ASCII (USB et RS-232/422/485/UART uniquement) dans le signal du bus.

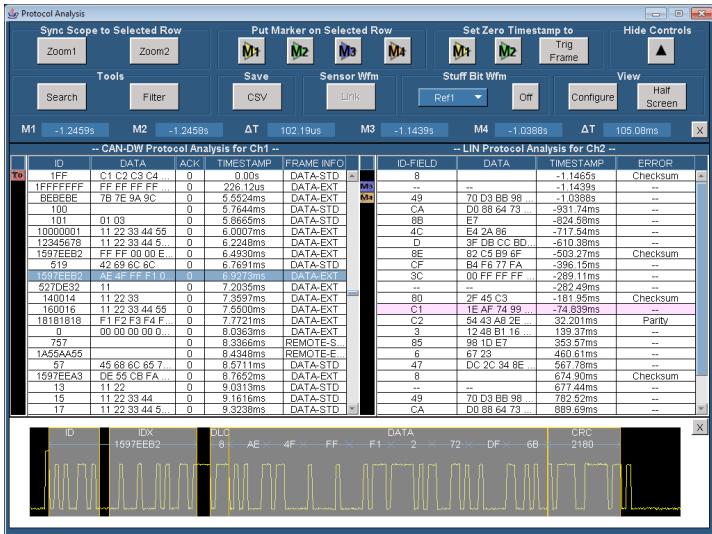

Décodage de protocole et synchronisation CAN et LIN.

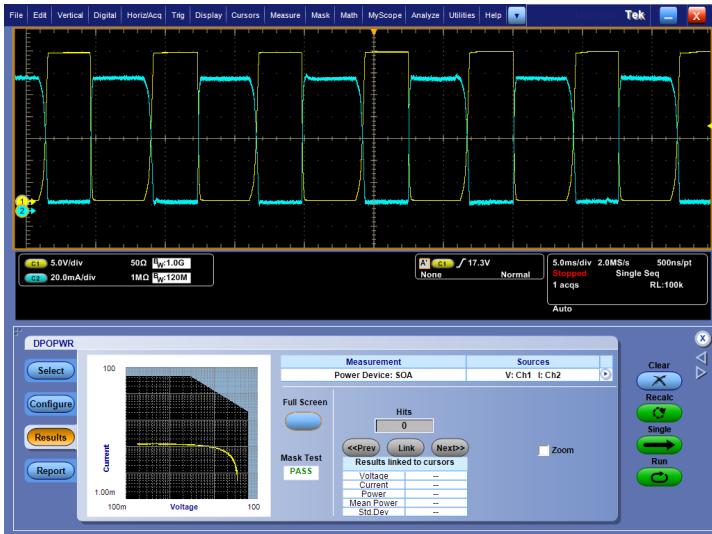

Mesure de la zone de fonctionnement sûr. Les mesures automatiques de puissance permettent une analyse rapide et précise des paramètres courants de puissance.

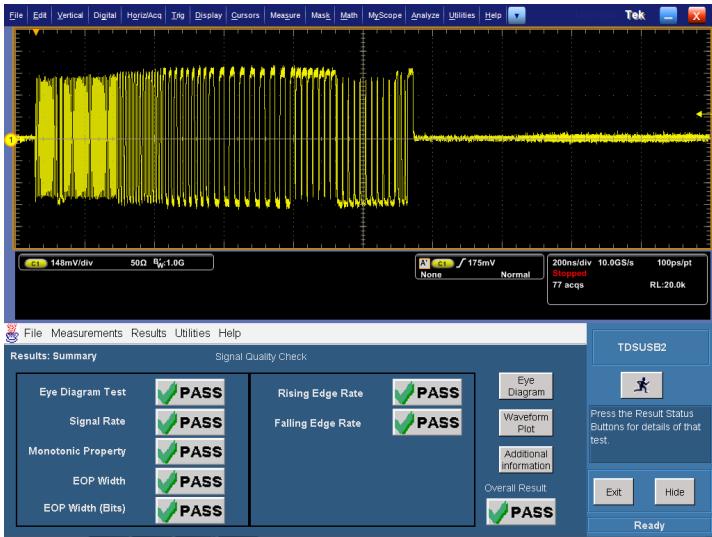

Test de conformité USB 2.0.

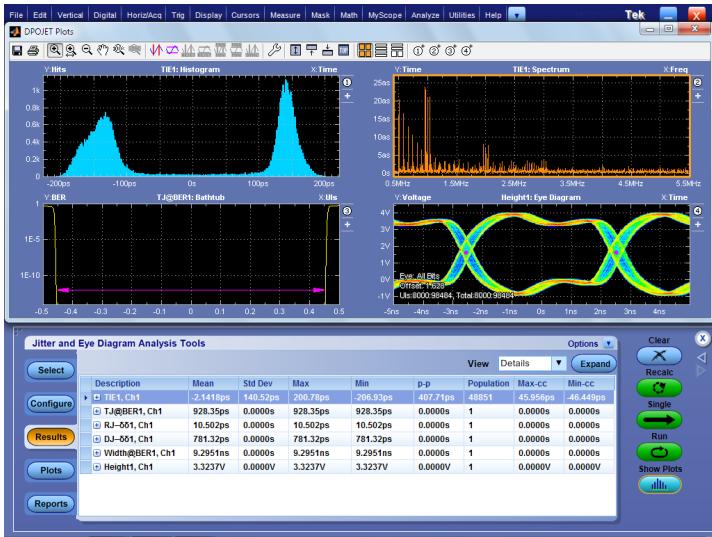

Analyse avancée, mesures temporelles, de la gigue et de diagramme de l'oeil.
Synchronisation CAN et LIN et calculi de décodage de protocole (en option)
Leprogiciel d'analyse série CAN/LIN (en option)permét d'assurer le fonctionnement sur et efficace d'un réseau CAN ou LIN. Sur les bus CAN,le logiciel mesure la tolérance de l'oscilloscope et le retard de propagation tout en decodant les messages CAN et LIN.
Test de conformité des bus série (en option)
Les propiciels de test de conformité automatique sont disponibles pour le protocole Ethernet 10BASE-T et 100BASE-T (option ET3) et les couches physiques des péripériques USB 2.0 (option USB). Ces propiciels vous permettent d'effectuer les tests en utilisant les standards des tests de conformité spécifique.
Analyse de puissance (en option)
Leprogiciel d'outils d'analyse de puissance (option PwR)permute une analyse rapide et précise de la qualite de la puissance,de la perte de commutation,
des harmoniques, de la zone de fonctionnement sûr, de la modulation, de l'ondulation et de la vitesse de montée (di/dt, dv/dt). La simple pression d'un bouton suffit pour automatiser les mesures de puissance ; plus besoin de configurer un ordinateur exter ou un logiciel complexe. Le propiciel inclut un outil de rapport de données pour creer des rapportés détaillés et personnalisés qui vous permettront de conserver vos résultats de mesure.
Analyse avancée et mesures temporelles, de gique et de diagramme de l'œil (en option)
Leprogiciel avancé (en option) DPOJET avec option DJA propose des capacités améliorées en fournissant une suite complète d'outils d'analyse pour un aperçu de la gigue et de la synchronisation, mais aussi des autres problèmes de qualité du signal. DPOJET Advanced ajoute des outils avancés tels que la séparation Rj/Dj, les masques de diagramme de l'œil et les valeurs limites bonnes/mauvaises pour les tests de conformité. L'assistant à touche unique innovant facile le réglage des mesures de la gigue. DPOJET Advanced est également un cadre de mesure qui fonctionne conjointement avec des ensembles de test de conformité spécifique et standard pour des applications telles que les mémoires DDR et l'USB.

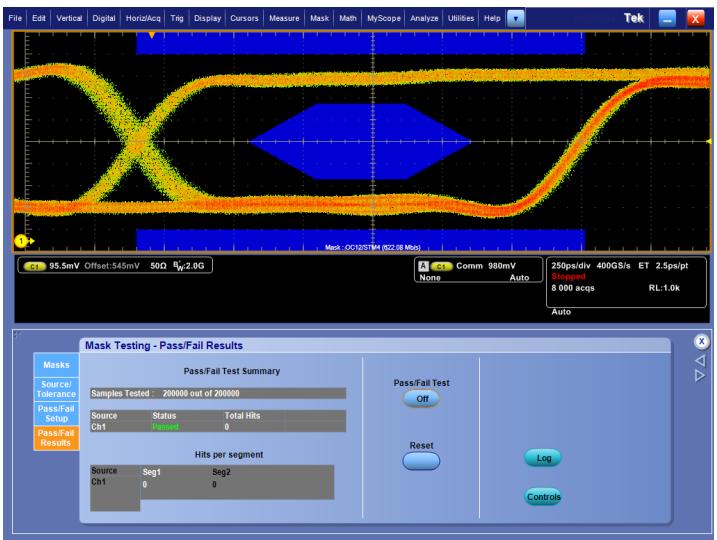

Test de masque sur un signal OC-12, capturant toutes les violations du masque.
Test de masque/limite (en option)
Lesprogiciels de test limite (option LT) et de test de masque (option MTM), en option, sont utiles pour I'analyse a long terme des signaux grace a la caractérisation des signaux durant la conception et au test sur une ligne de production. Le logiciel de test limite compare un signal teste a un signal connu ou a une version de referece de ce meme signal avec les tolerances verticales et horizontales definies par I'utilisateur. Le logiciel de test de masque inclut un jeu robuste de masques conformes aux normes des telecommunications et de l'informatique afin de pouvoir vérifier facilement la conformite a une forme. En outre, des masques personalisés peuvent etre crees et utiliseds pour caractériser des signaux. Avec ces deux progiciels, vous pouvez adapter un test a vos besoin specifiques en definissant la durée du test sur un certain nombre de signaux, en définiissant un seuil de violation avant de considérer que le test a echoué, en comptant à la fois les impacts et les informations statistiques et en definiissant des actions en cas de violations, d'échec du test et de test réussi. Que you spécifiez un modele pour les valeurs limites ou un masque, il n'a jamais eté plus facile de mettre en place des tests d'échec/de réussite pour rechercher des anomalies de signal tels que les parasites.
Analyse de bus mémoire DDR (en option)
Leprogiciel d'analyse mémoire, en option, avec option DDRA identifie automatiquement les lectures et écrites DDR1, DDR2, LP-DDR1 et LP-DDR2 et effectue des mesures de conformité avec les résultats de réussite/d'échec sur tous les fronts de chaque salve d'écriture et de lecture. C'est l'util parfait pour le débogage et le dépannage des bus mémoire DDR. Les mesures courantes d'horloge, d'adresses et de signaux de contrôle sont également fournies. Utilisée conjointement avec le DPOJET (option DJA), l'option DDRA représentée la manière la plus rapide pour le débogage de problèmes complexes relatifs à un signal de mémoire.
Une conception pour vous simplifier le travail
Grand écran haute résolution
La gamme MSO/DPO5000 propose un affichage couleur XGA de 264 mm avec un écran tactile intégré pour visualiser les détails complexes des signaux.
Commandes dédiées sur la face avant
Les commandes verticales par voie offrent un fonctionnement simple et intuitif. Vous n'avez alors plus besoin de partager un jeu de réglages verticaux pour les quatre voies!
Connectivité
Deux ports USB hôtes sur la face avant facilitent le transfert de copies d'écran, de réglages d'instrument et de données de signal vers une clé USB. La face arrêté est dotée de quatre autres ports hôtes USB et d'un port périphérique USB permettant de contrôle l'oscilloscope à distance à partir d'un ordinateur ou de relier des périphériques USB. Un port Ethernet 100/1000BASE-T intégré simplifie la connexion aux réseaux et un port de sortie videopermét d'exporter l'écran de l'oscilloscope vers un moniteur ou projecteur externe. Des ports PS-2 pour le clavier et la souris sont incluant pour les applications confidentielles qui nécessitant un port USB pour leur désaction. Un disque dur amovible standard facile les réglages personalisés des différents utilisateurs et permet une utilisation dans les environnementes sécurisés.
Le format compact de la gamme MSO/DPO5000 libre un espace précieux sur votre banc d'essai.
L'interface de sonde TekVPI simplifie la connexion de vos sondes à l'oscilloscope.

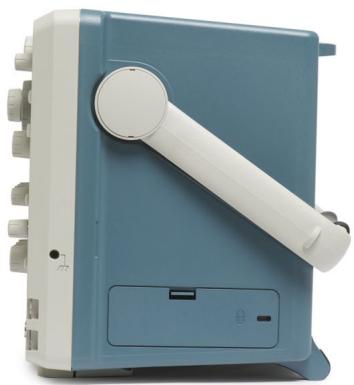

Format compact
Le format compact et portable de la gamme MSO/DPO5000 lui permet d'être facilement déplacée d'un laboratoire à un autre. De plus, avec une profondeur de 206 mm seulement, elle vous permit d'économiser un espace précieux sur votre banc d'essay. La hauteur de baie de 5U fait de la gamme MSO/DPO5000 lechioit idéal pour des applications de type ATE où l'espace disponible pour le montage en baie est limité.

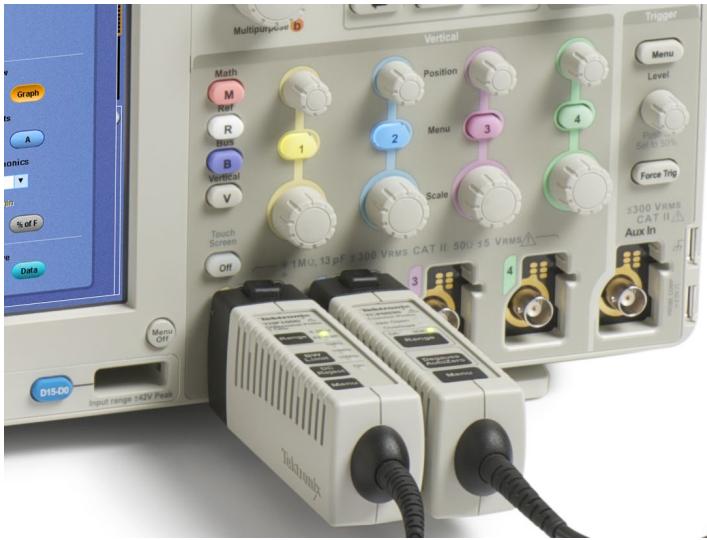

Interface de sonde TekVPI®
L'interface de sonde TekVPI constitue la reférence en termes de simplicité d'utilisation d'une sonde. Les sondes TekVPI disposent d'indicateurs d'été et de commandes, ainsi que d'un bouton de menu pour sonde situé sur la sonde elle-même. Ce bouton affiche un menu de sonde sur l'écran de

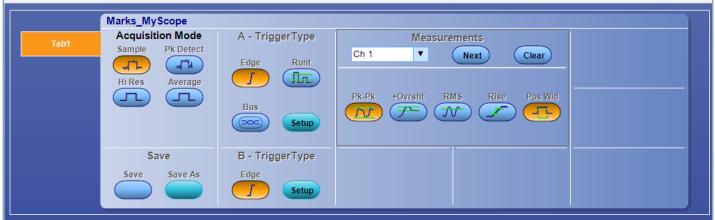

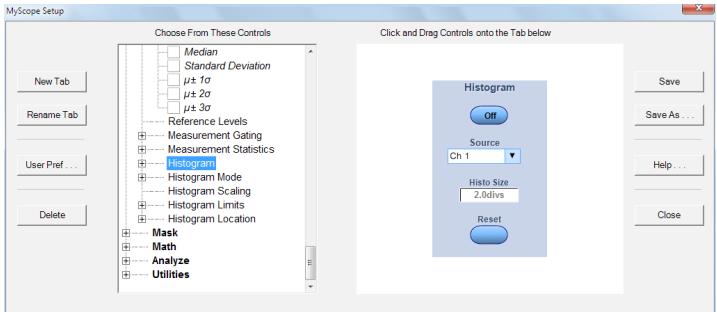

Les fenêtres de commande personalisées MyScope se créent grâce à un simple glisser-déplacer, ce qui permet à chaque utilisateur d'avoir sa propre interface.
l'oscilloscope, avec tous les réglages et commandes correspondant à la sonde. L'interface TekVPI permet la connexion directe d'une sonde actuelle, sans nécessiter d'alimentation distincte. Les sondes TekVPI peuvent être contrôlées à distance par USB, GPIB ou Ethernet, offrant ainsi des solutions plus polyvalentes pour les environnement des systèmes de test automatique.
Fenêtre de commande personalisée MyScope®
Créez facilement votre « boîte à outils » personnelisée de fonctions de l'oscilloscope, en quelques minutes, à l'aide d'un processus simple et visuel de type glisser-déplacer. Une fois créées, ces fenêtres de commande personalisées sont facilement accessibles grâce à une sélection de menus dédiée MyScope sur l'oscilloscope. C'est une solution ideale pour un environment de ressources partagées où chaque personne peut avoir sa propre fenêtre de commande personalisée et adaptée à son usage personnel. Les fenêtres de commande MyScope sont utiles à tous les utilisateurs de l'oscilloscope : elles suppriment le temps de réadaptation, souvent nécessaire au comeback en laboratoire lorsque l'on n'a pas utilisé d'oscilloscope depuis un certain temps, et permettent aux utilisateurs chevronnés d'être bien plus efficaces.
Licences flottantes
Les licences flottantes offrent une méthode alternative de gestion de votre produit Tektronix. Elles permettent aux options compatibles avec la clé de licence d'être facilement déplacées vers les oscilloscopes Tektronix des gamas MSO/DPO5000, DPO7000 et DPO/DSA/MSO70000. Ces licences flottantes sont également disponibles pour de nombreuses options compatibles avec la clé de licence. Ajoutez le préfixe « DPOFL- » au nom de l'option pour commander une version flottante (par exemple : DPOFL-ET3).
Pour plus d'informations sur les options de licence flottante, consultez le site wwwTektronix.com.

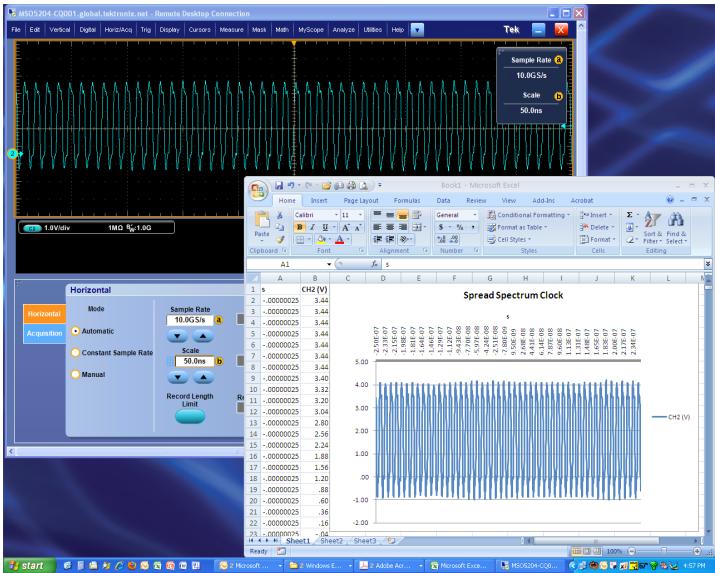

Acquisition de données sous Microsoft Excel à l'aide de la barre d'outils Excel et création de rapportes personnalisés à l'aide de la barre d'outils Word.
Analyse etendue et operation a distance
Il existe de nombreuses manières de vous connecter à votre oscilloscope de la gamme MSO/DPO5000 pour effectuer une analyse étendue. La première consiste à se servir de la fonction bureau à distance de Windows : connectez-
you directement à votre oscilloscope et utilisez l'interface utilisateur à distance grâce à la fonction bureau à distance intégrée. La seconde consiste à utiliser le logiciel OpenChoice® de Tektronik qui se sert d'un bus intégré rapide, transférant les données du signal directement de l'acquisition aux applications d'analyse sur le bureau Windows, bien plus rapidement que les transferts conventionnels GPIB. Les protocoles normalisés, tels que l'interface TekVISA™ et les commandes ActiveX, sont inclus afin d'améliorer l'utilisation des applications Windows pour l'analyse des données et la documentation. Les pilotes d'instrument IVI-COM sont inclus pour permettre une communication aisée avec l'oscilloscope par l'intémidaire de connexions GPIB, série et LAN, à partir des programmes fonctionnant sur l'instrument ou sur un ordinateur externe. Par ailleurs, vous pouvez utiliser le kit de développement de logiciels (SDK) pour creer des logiciels personnelé, afin d'automatiser les multiples étapes des processus de collecte et d'analyse des signaux avec Visual BASIC, C, C++, MATLAB, LabVIEW/, LabWindows/CVI et d'autres environnements de développement d'applications courants (ADE). Les barres d'outils Microsoft® Excel et Word sont inclues pour simplifier l'acquisition et le transfert de données directement vers ces programmes exécutés avec le bureau de Windows. Pour connecter votre oscilloscope, il existe une troisième manière : utilisez NI LabVIEW SignalExpress Tektronix Edition, qui vous permet d'acquérir, de générer, d'analyser, de comparer, d'importer et d'enregister instantanément des données et des signaux de mesure en utilisant une interface utilisateur intuitive, à l'aide de la fonction glisser-d'époser qui ne nécessite aucune programmation.
