MODE D'EMPLOI PX-M402U PLEXTOR

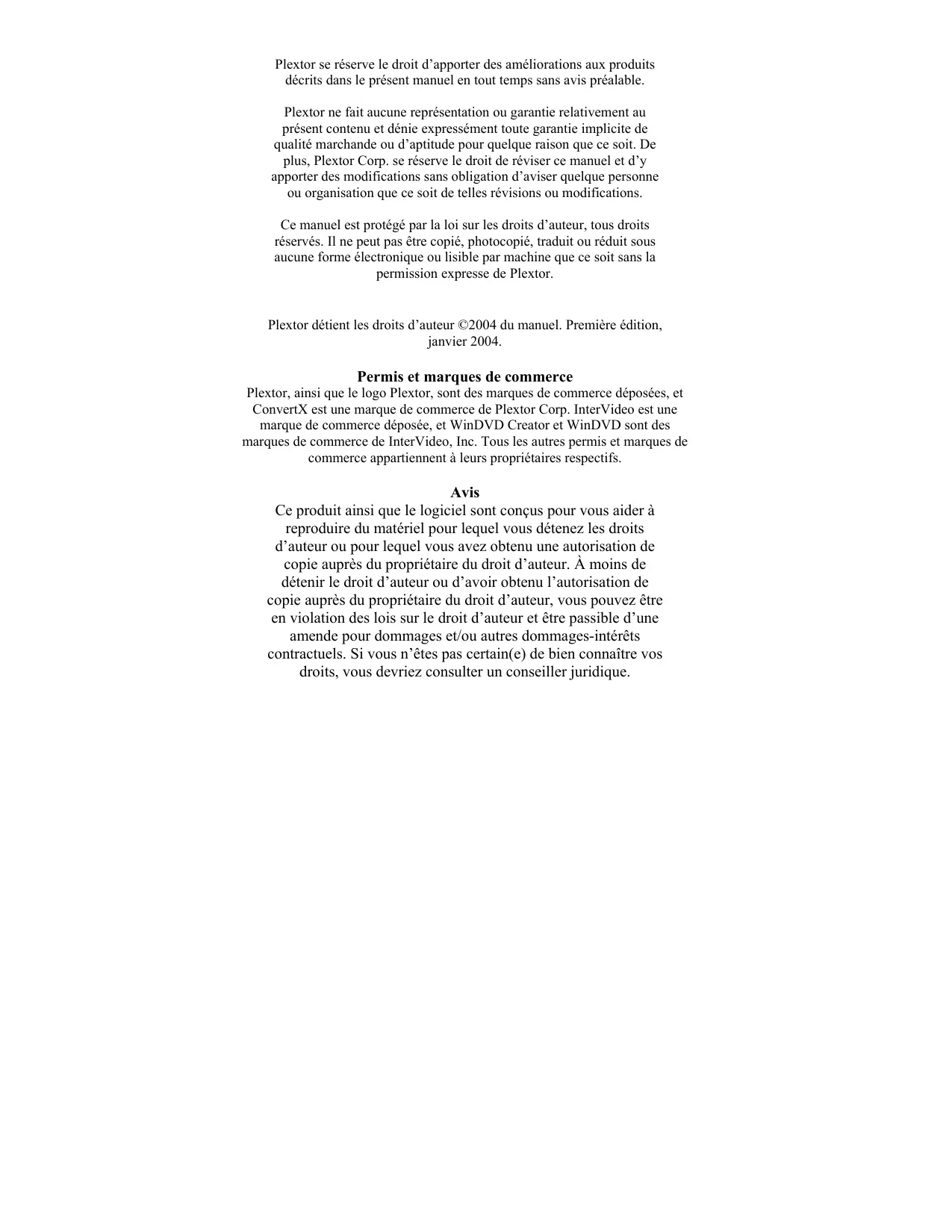

Plextor se reserve le droit d'apporter des améliorations aux produits décrits dans leprésent manuel en tout temps sans avis préalable.

Plextor ne fait aucune représentation ou garantie relativement au present contenu et dénie expressément toute garantie implicite de qualité marchande ou d'aptitude pour chaque raison que ce soit. De plus, Plextor Corp. se réserve le droit de réviser ce manuel et d'y apporter des modifications sans obligation d'aviser quelles personnes ou organisation que ce soit de telles révisions ou modifications.

Ce manuel est protégé par la loi sur les droits d'auteur, tous droits réservés. Il ne peut pas être copie, photocopié, traduit ou réduit sous chaque forme électronique ou lisible par machine que ce soit sans la permission expressée de Plextor.

Plextor détient les droits d'auteur ©2004 du manuel. Première édition, janvier 2004.

Permis et marques de commerce

Plextor, ainsi que le logo Plextor, sont des marques de commerce déposées, et ConvertX est une marque de commerce de Plextor Corp. InterVideo est une marque de commerce déposée, et WinDVD Creator et WinDVD sont des marques de commerce de InterVideo, Inc. Tous les autres permis et marques de commerce appartiennent à leurs propriétaires respectifs.

Avis

Ce produit ainsi que le logiciel sont conçus pour vous aider à reproductive du matériel pour lequel vous détenez les droits d'auteur ou pour lequel vous avez obtenu une autorisation de copie auprès du propriétaire du droit d'auteur. À moins de détenir le droit d'auteur ou d'avoir obtenu l'autorisation de copie auprès du propriétaire du droit d'auteur, vous pouze être en violation des lois sur le droit d'auteur et être passible d'une amende pour dommages et/ou autres dommages-intérêts contractuels. Si vous n'êtes pas certain(e) de bien connaître vos droits, vous devriez consulter un conseiller juridique.

DéCLARATION DE CONFORMITE

Numéro de modele : PX-M402U

Nom commercial : PLEXTOR

Partie responsable : PLEXTOR Corp.

Adresse: 48383 boul. Fremont, suite 120, Fremont, CA 94538-6509, E.-U.

Numero de téléphone : 510-440-2000

Ce dispositif est conforme aux règlements FCC, partie 15. Son fonctionnement est sujet aux deux conditions suivantes :

(1) Ce dispositif ne doit pas causeur d'interfERENCE nuisible et (2) il ne doit accepter aucune interference reque, incluant une interference qui pourrait causeur un fonctionnement indesirable.

Déclaration de LA COMMISSION FÉDÉRALE DES COMMUNICATIONS

Cet équipement a été mis à l'essay et trouve conforme aux limites pour un dispositif de classe B numérique, selon la partie 15 des règlements FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cét équipement génére, utilise et peut radier l'énergie radioélectrique et, si non installé et utilisé conformément aux instructions, peut causeer une interférence nuisible aux communications radio. Toutfois, il n'existe aucune garantie que l'interfération ne se produit pas lors d'une installation particulière. Si cet équipement cause une interférence nuisible à la réception radio ou télévision, ce qui peut être déterminé par la mise en marche et l'arrêt de l'equipement, nous encouragements l'utilisateur à essayer de corriger l'interfération en appliquant une ou plusieurs des mesures suivantes :

Réorienter ou relocaliser l'antenne réceptrice.
Augmenter la séparation entre 1'équipement et le récepteur.
- Brancher l'équipment dans la prise électrique d'un circuit différent de celui auquel le récepteur est relié.
- Consultez le fournisseur ou un technician radio-télé d'expérience pour avoir de l'aide.

MISE EN GARDE : Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler l'autorisation pour l'utilisateur de faire fonctionner cet équipement.

DECLARATION DU SERVICE CANADIEN DES

COMMUNICATIONS

L'appareil numérique n'excède pas les limites de classe B relativement aux émissions de bruit pour apparéil numérique établies par les règlements sur l'interfERENCE radio du Service canadien des Communication.

Cet appeareil numérique de la classe B est conforme à la norme ICES-003 du Canada.

Cette page est volontairement laissée vierge.

Table des matieres

1. Point de départ 1

A propos de ce manuel 1

Faites connaissance avec votre ConvertX 1

Ce que vous pouvezaccomplir avec le ConvertX 2

a r c t a r i s t i q u e s d u C o n v e r t X d e P l e x t o r 3

Éléments nécessaires à l'utilisation du ConvertX 4

Contenu de l'emballage 5

Caracteristiques et commandes du ConvertX 5

Face avant. 5

Face arrirée 7

A propos des formats MPEG-4 et DivX 8

Précautions 9

2. Installation de votre ConvertX 10

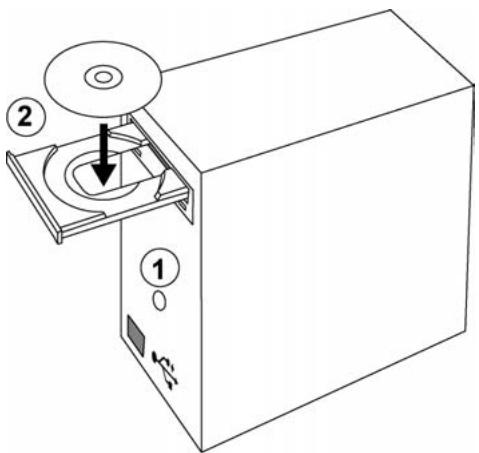

Pour installer le convertisseur video numérique ConvertX 10

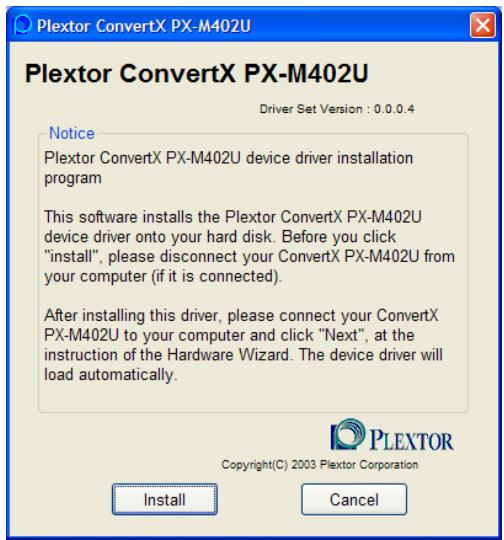

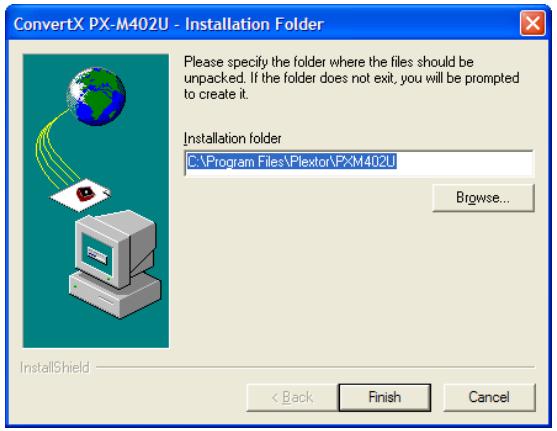

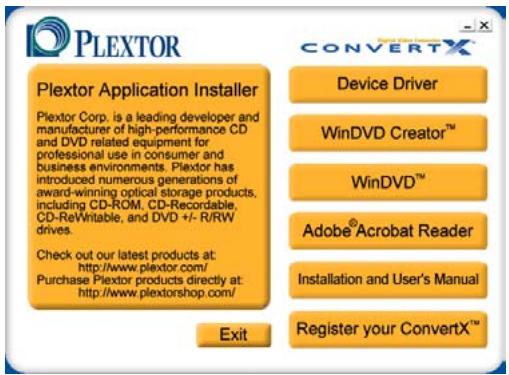

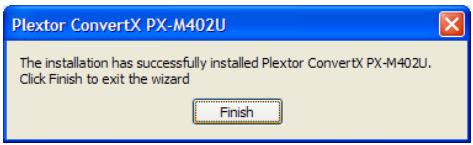

Installation du pilote de péripérisque ConvertX 10

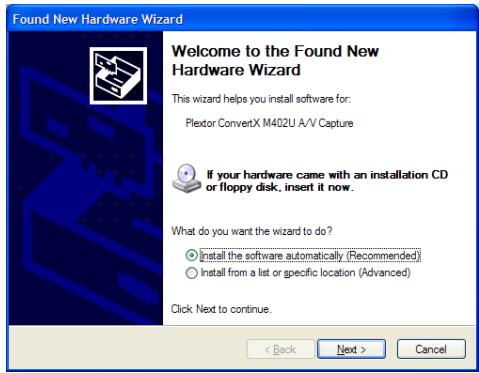

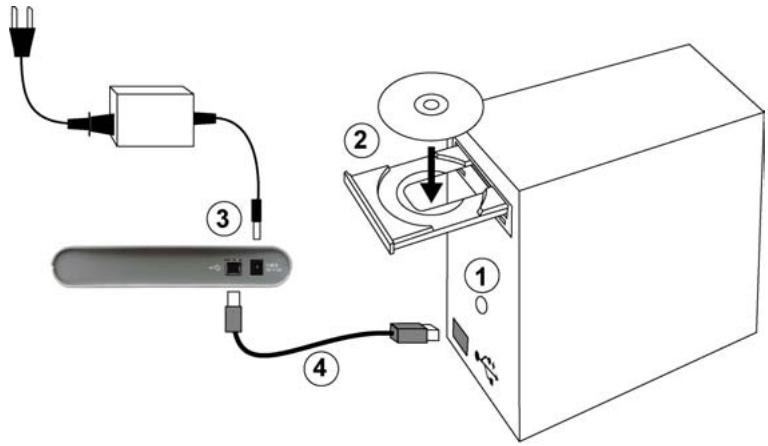

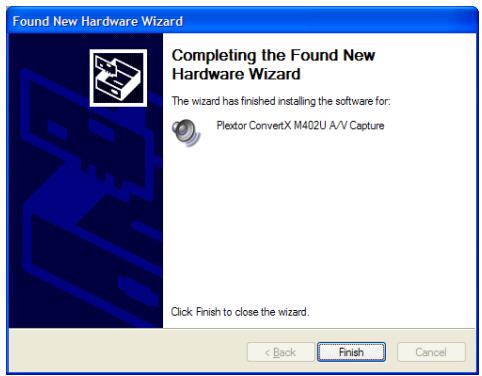

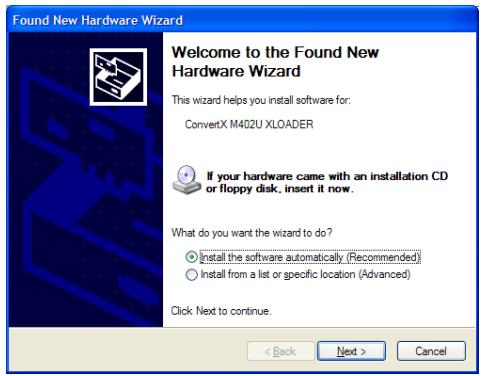

Pour installer les pilotes ConvertX 16

Mise en marche et arrêt du ConvertX 20

N'oubliez pas d'enregistrer votre ConvertX! 20

Si I'st installation a échoué 20

S'assurer que le ConvertX est reconnu 21

Dépannage d'autres périhériques 23

Changement d'ordinateur 23

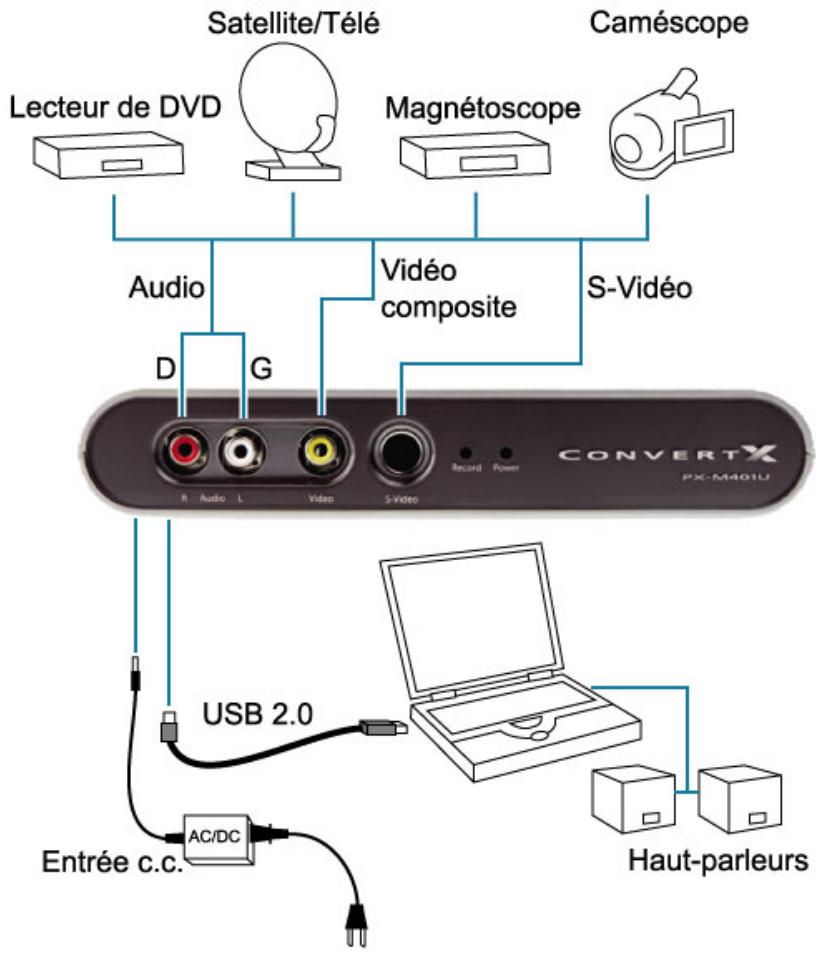

Pour brancher I'entrée video au ConvertX 23

Durée d'enregistrement et capacité de disque 25

3. Utilisation de votre ConvertX avec WinDVD Creator 26

Pour installer le logiciel WinDVD Creator 26

Demarrage 27

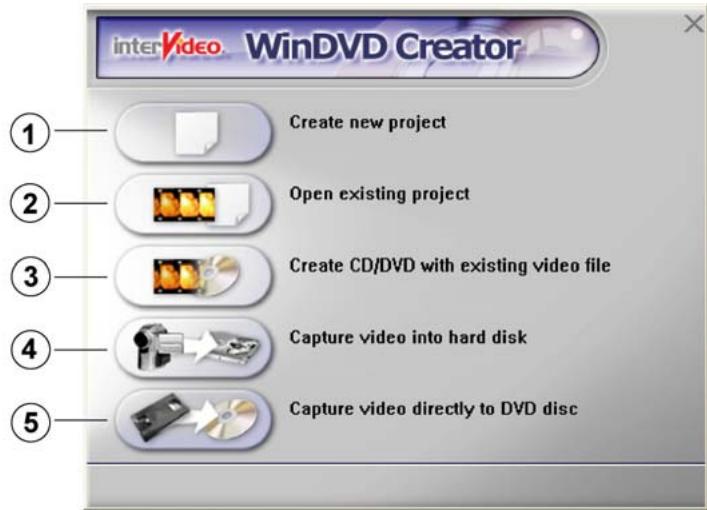

Comprénde la fenêtre de tâches 28

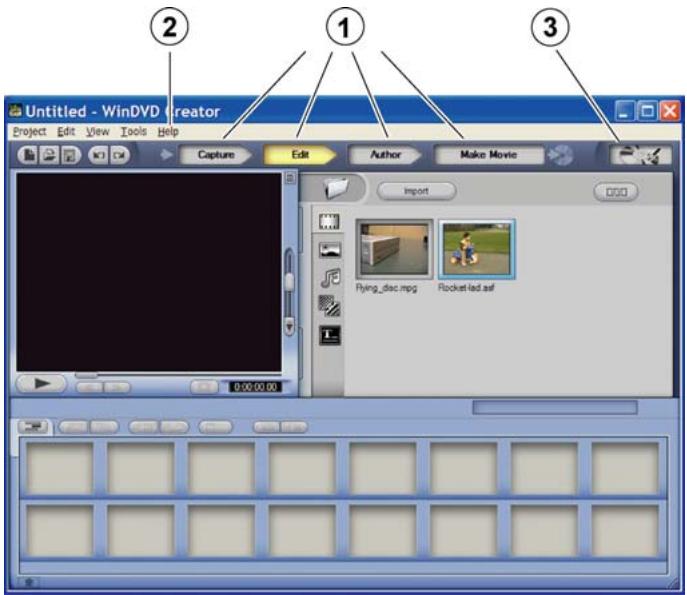

Aperçu de la création d'un CD ou d'un DVD 30

La première fois que vous démarrez 32

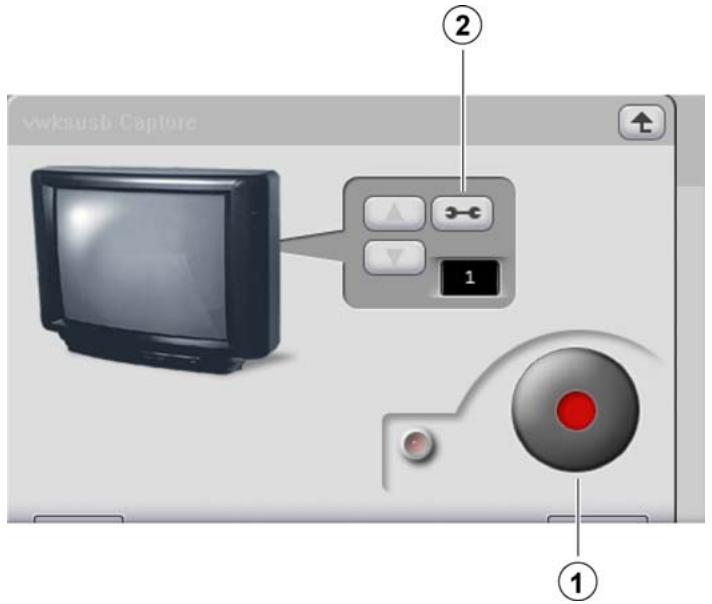

Capture 34

Editor 38

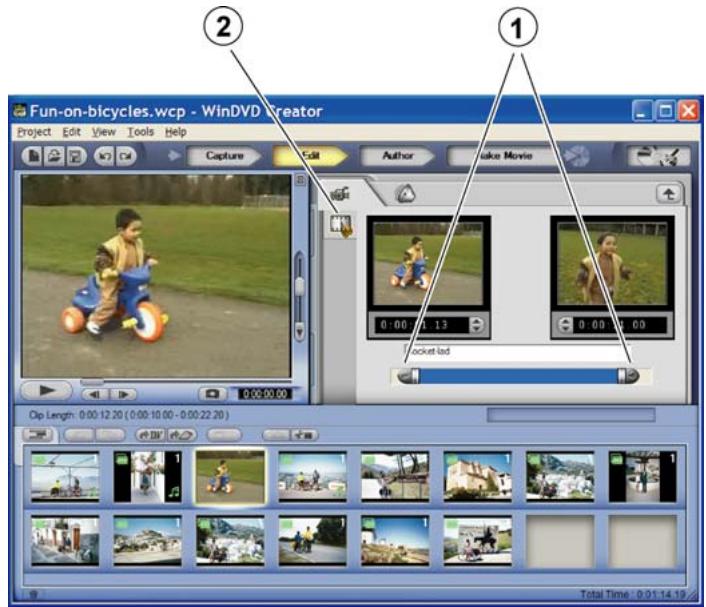

Calibrage d'une série video 40

Pourajouteret calibrer une transition 42

Pour ajouter un titre, des effets audio et du contentu Multimédia.. 42

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Aperçu de votre projet 43

Affichage des propriétés de fichier 43

Enregistrement de votre projet 43

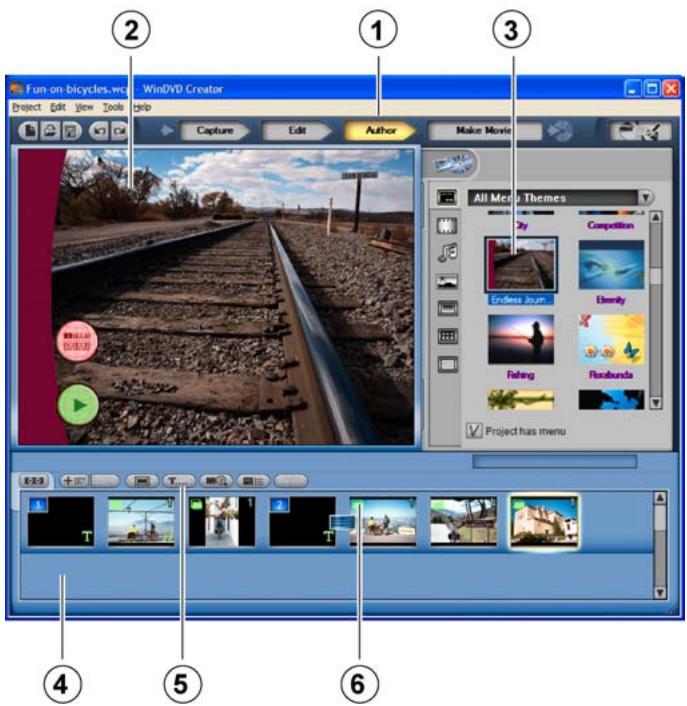

Creation 44

Suppression d'une marque de chapitre 45

Ajout d'une marque de chapitre 46

Édition d'un menu Thème 46

Partage 47

Graver un disque 48

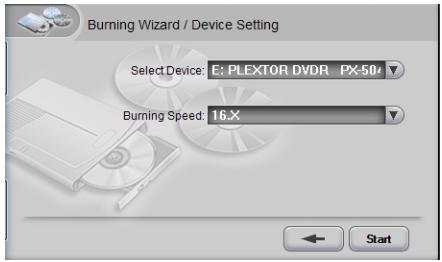

Options de gravure 50

Options de compression 51

Gestionnaire de Disques 51

Capturez directement sur un disque DVD RéInscritible 52

Que faire a partir de ce point? 54

1. Utilisation du videolecteur WinDVD 55

Installation du logiciel WinDVD 5 55

Lancement du videolecteur WinDVD 57

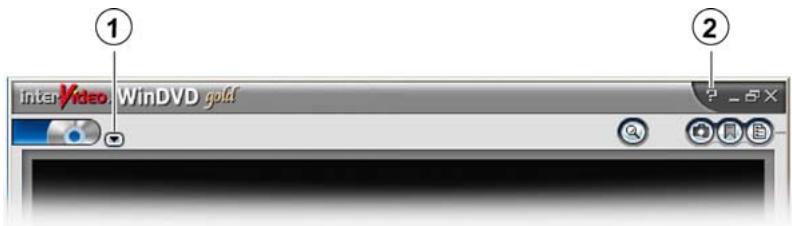

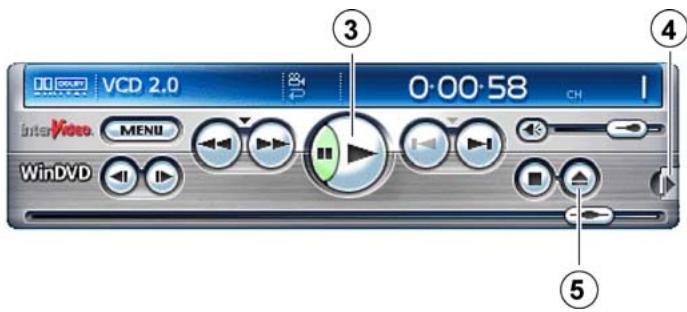

Utilisation des commandes WinDVD 57

1. Maintenance et dépannage 60

Mise à niveau de votre logiciel ConvertX 60

Conseils en matière de dépannage 61

Problèmes au niveau de l'installation 61

Problèmes au niveau de la capture 61

Annexe A: Specifications 63

Spcifications du ConvertX 63

Specifications pour WinDVD Creator 2 70

Annexe B : Soutien technique 71

Comment contacter le service de soutien technique de Plextor ? .... 72

Avant d'envoyer un courrier électronique, de vous connecter au site,

de télécopier ou d'appeler 72

Retour de matériel 73

Pour contacter le service RMA de Plextor 74

Emballage de votre ConvertX 74

Expédition de votre ConvertX à Plextor 74

Annexe C: Garantie 75

Si vous résidez à l'extérieur des États-Unis ou du Canada 76

Index. 77

II Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

1. Point de départ

Toutes nos félicitations! Merci d'avoir acheté le Plextor® ConvertX PX-M402U Convertisseur video numérique. Nous appréciçons votre confiance. Notre objectif est vous placer au fait de la technologie de capture et de compression d'images video, et de vous y garder.

À propos de ce manuel

Lisez attentivement ce manuel et gardez-le à portée de la main pour reférence. Utilisez-le pour l'installation, le fonctionnement et le dépannage. Si vous ConvertX a besoin de réparations, consultez votre fournisseur ou appelez la division du soutien technique de Plextor. (Consultez "Annexe B : Soutien technique" pour connaître les différentes façon de nous joindre.)

Faites connaissance avec votre ConvertX

Le Plextor ConvertX est un convertisseur video numérique de haute qualité qui prend les videos analogiques d'uneamera video, d'un caméoscope, d'un magnétoscope ou d'une source cable et en fait des vidés numériques MPEG -1/2/4 compressées de haute qualité pour affichage ou archivage sur CD ou DVD.

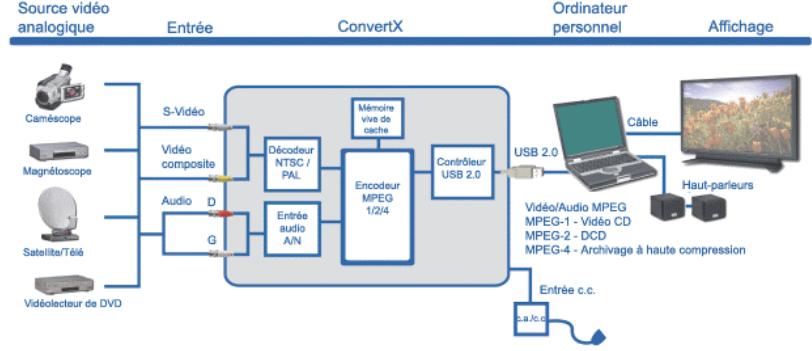

Figure 1: Le ConvertX change une animation video analogue en une animation video numérique compressée

Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX1

Ce que vous pouvezaccomplir avec le ConvertX

Une animation video intégrale avec son, non compressée, nécessite audelà d'un gigaoctet d'espace de stockage par seconde d'animation video. Grâce au ConvertX, vous pouvez compresser la même animation video de celle manière qu'un film entier puisse être grave sur un DVD ou même sur un CD!

Le convertisseur video numérique ConvertX PX-M402U et le logiciel InterVideo® WinDVD Creator 2 qui vous sont fournis vous permettent d'exécuter les fonctions suivantes :

• Capturer : permet de capturer les animations video et le son provenant de sources analogiques ou numériques.
• Éditer : permet de modifier une animation video de manière à aboutir exactement ce que vous pouzez.
• Créer: permet de concevoir des projets video convaincents, avec titres, menus, son et musique.
• Partager : permet de graver sur DVD ou CD les films que vous avez crées vous-même.
• Enregistrer directement : permet d'enregistrer une animation video du directement sur DVD+RW ou DVD-RW, en une étape.

De plus, le calculiel WinDVD 5 inclus vous permet de visionner vos vidéos et de journ des fichiers video.

Grâce au ConvertX, vous pouvez rapidement et facilement convertir les images analogiques de videocassette en animations video numériques sur CD ou DVD. Vous pouze également créé de nouvelles animations video pour votre lecteur de disques compacts ou de disques video numériques, pour votre ordinateur ou pour télédiffusion sur le Web.

Votre ConvertX offre les formats MPEG-1, MPEG-2, MPEG-4 et DivX, avec compression qui permet aux utilisateurs de stocker pres de deux heures d'animation videoe numérique sur un CD ou jusqu'à 10 heures sur un DVD. Le logiciel WinDVD Creator™ fourni vous guide à chaque étape, que ce soit pour la capture et l'édition videoe, l'ajout d'effets et la gravure du produit fini. Vous obtenez tout ce dont vous avez besoin pour créé des productions numériques de qualité — tout ce à quoi vous étés en droit de vous attendre de la part de Plextor.

2 Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Caracteristiques du ConvertX de Plextor

• Conversion analogue à numérique : Convertisse les vidés analogiques de votre caméoscope ou magnétoscope en format numérique pour ordinateur.
• Archivage de mémoires video : permet d'archiver vos animations video sur des CD ou DVD longue durée.
• Capture de matériel video MPEG-1/2/4 en temps réel: Permet de sélectionner le meilleur type de capture pour répondre aux exigences en matière de qualité et de vitesse.
• Connexion USB : permet d'utiliser une connexion USB 2.0 haute vitesse (480 Mb/s), pour la capture d'animations video à débit binaire élevé. Une connexion USB 2.0 à haute vitesse permet de maximiser la quantité de données acheminées vers l'ordinateur hôte, habititant la vitesse de capture video la plus élevé à l'aide de la compression MPEG-2.
• Encodeur par matériel haute qualite : pour la conversion rapide, temps reel d'animations video de source analogique vers une video de sortie numérique.
• Synchronisation audio et video : permet d'obtenir une animation video riche et réelle.
• Logiciel WinDVD Creator 2 fourni : permet de capturer, d'editor, de concevoir et d'exporter des animations vidés vers CD ou DVD.
• Logiciel WinDVD 5 fourni : videolecteur pour vos DVD et CD.
• S-Video et video composite: est compatible avec les deux types les plus populaires d'entrées video.
• Mise à niveau facile : Téléchargez simplement la dernière version du logiciel sur le site Internet de Plextor et appliquez la mise à niveau rapidement, sans vous connecter au ConvertX.
• Garantie d'un an : une ligne sans frais à usage illimité pour le soutien technique.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX 3

Éléments nécessaires à l'utilisation du ConvertX

Matériel nécessaire :

• Ordinateur : Pentium III, carte UC 800-MHz ou plus
• Mémoire minimum : un minimum de 256 Mo de mémoire
  Taille du disque dur: un minimum de 10 Go d'espace libre est recommendé
• Résolution d'écran : 1024 x 768, couleur 24 bits
• Carte graphiques video : avec capacité de résolution à 24 bits et prise en charge DirectX
• Carte son : carte son compatible Windows avec lecture à 48 kHz. (Il est recommendé d'utiliser une carte son PCI enchachieable.)
• Lecteur de CD-ROM : pour l'installation.
• Interface USB : interface USB 2.0 (Hi-Speed USB) require.
• Systeme d'exploitation: Windows XP ou 2000
• DirectX 9.0b : fourni sur le CD ConvertX inclus.

Le matériel suivant est aussi fortement recommandé :

• Lecteur CD-RW: permet de graver les disques compacts, les vidéodisques compacts ou les minidisques video numériques.
• Lecteur DVD+RW ou DVD-RW : permet de graver les vidéodisques numériques, les disques compacts ou les vidéodisques compacts.
• Mises à niveau du système d'exploitation : pour améliorer votre expérience, Plextor recommende fortement demettre à jour vosystème d'exploitation Windows à l'aide des mises à jour suivantes (ou de mises à jour postérieures) et toutes les mises à niveaorticritiques de Microsoft avant de proceder à l'installation des pilotes de ConvertX. Les mises à jour suggérées complènnt :

Windows 2000 Service Pack 4
Windows XP Home XP Pro Service Pack 1

4 Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Contenu de l'emballage

Vérifiez le contenu de l'emballage. Celui-ci devrait inclure :

• Convertisseur video numérique ConvertX PX-M402U
• Adaptateur c.a. (100-240 v) et cordon d'alimentation
  Cable USB 2.0
• Ensemble de câbles audio/védo (A/V)
  Cable S-Video
• Manuel d'installation et guide de l'utilisateur du convertisseur video numérique ConvertX PX-M402U
• CD Plextor contenant :

Pilote de péripérisque USB ConvertX de Plextor
Logiciel de lecture InterVideo® WinDVD Creator™ 2 et WinDVD™ 5
AdobeAcrobatReader
Fichier PDF du guide de l'utilisateur en langue française

**Caracteristiques et commandes du ConvertX**

Avant de procéder, familiarisez-vous avec les commandes et les caractéristiques de votre ConvertX.

Face avant

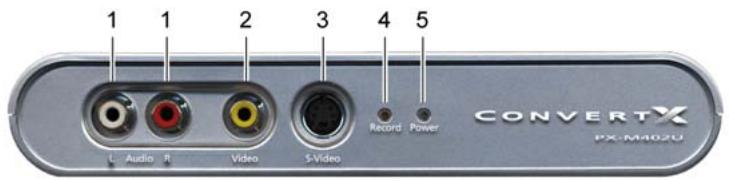

Figure 2: Face avant du convertisseur video numérique ConvertX PX-M402U

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX 5

	Connecteur ou indicateur	Fonction
1	Audio	Connecteur audio : permet de brancher l'entrée audio à l'aide des cables audio-vidéo RCA. Le connecteur rouge déterminé le canal stéroye de droite.
2	Vidéo	Connecteur vidéo : permet de brancher la vidéo composite à l'aide du cable A/V RCA.
3	S-Viséo	Connecteur S-Viséo : permit de brancher la S-Viséo, si disponible, à l'aide du cable S-Viséo.
4	Enregistrer	Voyant LED d'enregistrement : vire au jaune lors de la conversion d'une animation vidéo analogique en format numérique.
5	Alimentation	Voyant LED d'alimentation : vire au bleu lorsque l'adaptateur c.a. et le cable USB sont branchés et que l'ordinateur est mis en marche.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

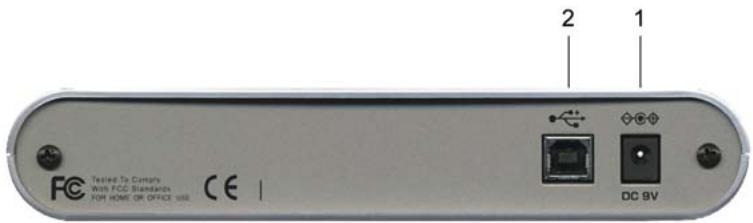

Face arrête

Figure 3: Face arrête du convertisseur video numérique ConvertX PX-M402U

	Connecteur	Fonc ion
1	DC 9V (connecteur 9 V à courant continu)	Connecteur d'alimentation : permet de brancher l'adaptateur c.a. L'unité est munie d'un interrupteur de tension automatique contrôle par le cable USB à partir du PC. Lorsque le PC est mis en marche, le ConvertX se met également en marche.MISE EN GARDE : N'utilisez que l'adaptateur c.a livré avec votre ConvertX.
2	USB 2.0	Connecteur USB 2.0 : permet de brancher votre cable USB.MISE EN GARDE : N'utilisez que le cable USB livré avec votre ConvertX.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX 7

À propos des formats MPEG-4 et DivX

Cette version de ConvertX et WinDVD Creator sont conjointement compatibles avec deux types de compression MPEG-4 :

• Le ConvertX est compatible avec la compression MPEG-4 (ISO) en temps réel avec extension de fichier .avi.
• La compression DivX, avec extension de fichier.avi est aussi compatible avec le ConvertX.

Il existe certaines différentes sur la façon dont vous utilisez ces formats. Pour l'entrée, l'encodeur matériel ConvertX peut capturer une animation video et la compresser à l'aide de la norme MPEG-4 ou DivX, economisant ainsi l'espace vital sur votre disque dur. Vous pouze faire passer cette animation video MPEG-4 ou DivX et la visionner sur votre ordinateur à l'aide du logiciel videolecteur WinDVD 5. Vous pouvez même l'editor ou la convertir vers un autre format en utilisant WinDVD Creator.

Le format de video comprésée DivX est un format populaire, et il peut être lu par un lecteur de medias Windows à l'aide d'un décembre DivX (voir http://www.divx.com/) et d'autres décodeurs disponibles sur Internet.

Précautions

Tout comme le reste de votre système informatique, vous ConvertX exige une attention particulière lors de l'installation et de l'utilisation.

Utilisez toujours vous ConvertX en position horizontale.
- Gardez les surfaces autour du ConvertX propres, sans poussière, fumée ou autres contaminants. Cette unité n'est pas étanche à la poussière.
- Ne laissez pas l'humidité ou des liquides, incluant l'eau ou les produits nettoyants, toucher le ConvertX. Cette unité n'est pas étanche à l'eau. De plus, les solvants à base de diluant, de benzène ou d'alcool peuvent abîmer la surface de votre ConvertX.
- Ne laïsez pas tomber le ConvertX et ne le secouez pas.
- Ne tentez pas d'ouvrir le boîtier du ConvertX pour le réparer vous-même. Ne confiez vos réparations qu'au personnel d'entretien autorisé par Plextor.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX 9

Voici comment vous devez installer votre ConvertX.

Pour installer le convertisseur video numérique ConvertX

Avant de proceder à l'installation, Plextor recommende fortement de
vous procurer les mises à jour les plus récentes disponibles pour votre
systeme d'exploitation. Les dernières mises à jour peuvent etre
telechargees depuis
http://windowsupdate.microsoft.com

Si vous ordinateur fonctionne sous Windows 2000 ou Windows XP, utilisez la procédure suivante pour brancher votre convertisseur video numérique USB ConvertX.

Installation du pilote de péripérisque ConvertX

REMARQUE : Assurez-vous de faire cette installation du convertisseur video numérique ConvertX depuis le CD avant de connecter le ConvertX à votre ordinateur.

Pour installer le pilote du convertisseur video numérique ConvertX :

1. Démarrez votre système informatique et assurez-vous que toutes les applications sont arrêtées. Ne connectez pas encore le ConvertX.

Manuel d'installation et d'utilisation du convertisseur video numérique

ConvertX10

Figure 4: Demarrer l'ordinateur et insérer le disque du logiciel ConvertX

1. Insérez le disque du logiciel ConvertX dans votre lecteur CD ou DVD. L'écran d'installation de l'application Plextor s'affiche. (Si l'écran d'installation ne s'affiche pas immédiatement, utilise Windows Explorer pour parcourir le lecteur CD ou DVD, puis cliquez deux fois sur le filchier Plextor.exe).

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Figure 5: Écran d'installation de l'application Plextor

1. Sélectionnez le bouton Pilote de périphérique ConvertX. Vous apercevez peut-être un écran vous demandant si vous désirez installer la version 9.0b de DirectX. (Si vous ne:yoyez pas cet écran, cela signifie que la version correcte de ConvertX est déjà présente sur votre ordinateur. Allez directement à l' étape 9 ci-dessous).
2. Si vous VOYZEZ l'écran d'installation de DirectX, Cliquez sur OK.
   Vous apercevrez un écran avec le message de bienvenue de DirectX et la charte utilisé.
3. Cliquez sur le choix Accepter du contrat, puis selectionné Suivant. L'écran de configuration de DirectX s'affiche.
4. Sélectionnez Suivant pour démarrer l'installation. Vous pouvez suivre la progression de l'installation de DirectX X Une fois l'installation terminée, l'écran de redémarrage de l'ordinateur s'affiche.
5. Assurez-vous que tous vos programmes sont fermés, retirez le disque du logiciel Plextor ConvertX, puis cliquez sur Terminer pour redémarrer votre ordinateur. Windows se ferme puis redémarre.

12 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

1. ÀpRES que Windows ait redémarré, placez à nouveau le disque du logiciel ConvertX dans votre lecteur de CD ou DVD. (Si vous ne venez pas immédiatement l'écran d'installation, utilisez l'Explorateur de Windows pour naviguer sur le CD ou DVD, et double-cliquez sur le fichier Plextor.exe).
2. Dans l'écran d'installation de Plextor, sélectionnez le bouton Pilote de péripérisque ConvertX (Device Driver). Vous verrez le repertoire d'installation dans lequel les fichiers du Plextor PX-M402U vont être copiés.

Figure 6: Localisation du repertoire d'installation

1. Cliquez sur Terminer (Finish). Une boîte de message vous demandant si vous désirez créé le repertoire s'affiche.
2. Cliquez Oui (Yes). La charte utiliseur s'affiche.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

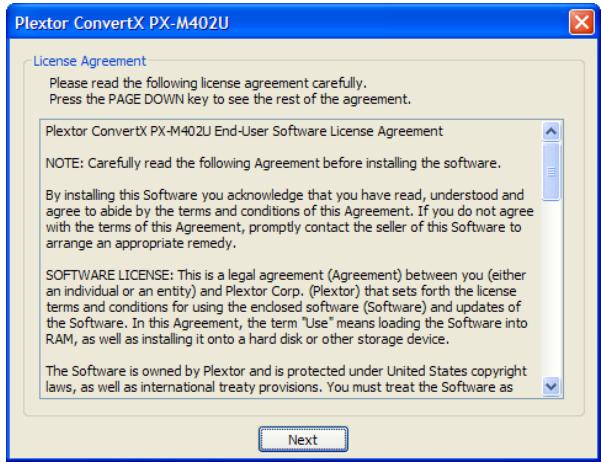

Figure 7: Prenez connaissance de la charte utilisateur

1. ÀpRES avoir pris connaissance de la charte utiliser, cliquez sur Suivant (Next). L'écran d'installation pour le pilote du ConvertX PX-M402U s'affiche.

14 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Figure 8: Demarrage de l'installation du pilote

1. Conformément aux instructions de l'installeur du pilote, assurez-vous que votre ConvertX PX-M402U n'est pas encore connecté à votre ordinateur, puis cliquez sur Installer (Install) (Vous apercevrez peut-être deux écran s'avertissant que le logiciel n'a pas réussi le test Windows Logos. C'est un processus normal. Si vous VOYZ ces écran, cliquez sur Continuer (Continue Anyway)). Un message indiquant que le Plextor ConvertX PX-M402U estMAINANT installé s'affiche.

Figure 9: Lorsque le ConvertX est installé, cliquez Terminer

1. Cliquez Terminer (Finish). Vous avez installé le pilote de périphérique ConvertX.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Pour installer les pilotes ConvertX

REMARQUE IMPORTANTE: Au cours des prochainsées étapes de cette procédure, vous allez installer deux fichiers de pilotes sur votre ordinateur. La fenêtre « Nouveau matériel détecté » apparaitra deux fois, vous aurez l'impression de voir la même boîte de dialogue chaque fois. C'est un processus normal. Vous n'avez pas à teêindre ou à redémarrer votre ordinateur tant que les pilotes ne sont pas tous installés.

1. Utilisez un cable USB pour brancher le ConvertX à votre ordinateur tel qu'illustré à la Figure 10. Pour commencer, assurez-vous que votre ordinateur est en marche.

Figure 10: 1) S'assurer que l'ordinateur est en marche, 2) s'assurer que le disque Plextor est inséré dans le lecteur, 3) brancher l'adaptateur c.a., et 4) connecter le ConvertX avec le cable USB fourni

1. Assurez-vous que le disque Plextor est inséré dans le lecteur de l'ordinateur.
2. Branchez l'adaptateur c.a. à une prise de courant, puis à votre ConvertX.

16 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

1. Utilisez le cable USB pour relier votre ConvertX et l'ordinateur. Un message s'affiche indiquant que Windows procèle à l'installation d'un périphérique USB, suivi de l'assistant Nouveau Matériel Détected indiquant que Windows a detecté du nouveau matériel et doit installer le logiciel pour le ConvertX M402U Xloader. La fenêtre vous demande si vous voulez installer automatiquement le matériel ou si vous préférez l'installer à partir d'un repertoire spécifique.

Figure 11: Assistant Nouveau matériel détecté pour le ConvertX M402U Xloader

1. Sélectionnez l'options Installer le calculi automatique (recommende), puis cliquez sur Suivant (Next).

REMARQUE : Il est possible qu'une fenêtre s'affiche, indiquant que le logiciel n'a pas réussi le test Windows Logo. (C'est un processus normal.) Si vous voyagez cet écran, cliquez sur Continuer (Continue Anyway)

1. Vous pouvez suivre la progression de l'installation, suivi d'un écran indiquant que l'assistant a terminé l'installation du logiciel ConvertXM402 Xloader.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

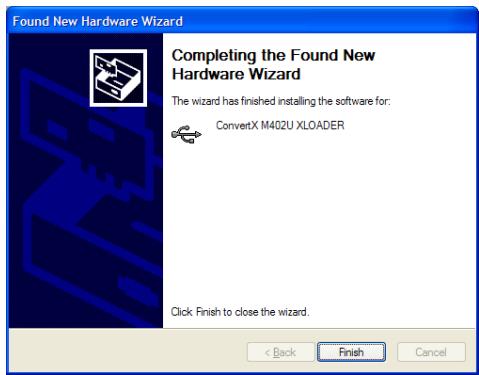

Figure 12: Sélectionnez Terminer quand le Xloader est installé

1. Cliquez sur Terminer (Finish). Une fenêtre de l'assistant de Nouveau Matériel s'affiche à nouveau, cette fois-ci pour le Plextor ConvertX M402U A/V Capture. La fenêtre vous demande si vous voulez installer automatiquement le logiciel ou si vous préférez l'instructor à partir d'un réseau spécifique.

Figure 13: Assistant Nouveau Matériel pour le ConvertXM402U A/V Capture

18 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

1. Assurez-vous de selectionner l'installation automatique du logiciel (Recommendée) et cliquez Suivant (Next).
2. Vous pouvez suivre la progression de l'installation, suivi d'un écran indiquant que l'assistant a terminé l'installation du logiciel pour le ConvertX M402 A/V Capture.

Figure 14:Cliquez sur Terminer pour conclude l'installation

1. Cliquez sur Terminer. Ceci conclus l'installation du matériel et des pilotes.

Lorsque tous les pilotes sont installés, votre ordinateur reconnait automatiquement le ConvertX.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Mise en marche et arrêt du ConvertX

Remarquez que le ConvertX n'est muni d'aucun interrupteur. Lorsque l'ordinateur est en marche, le ConvertX est également en marche. Lorsque l'ordinateur est arrêté, le ConvertX est également arrêté.

N'oubliez pas d'enregistrer votre ConvertX!

N'oubliez pas d'enregistrer votre ConvertX. Dans l'Installateur de l'application Plextor, sélectionnez Enregistrer votre ConvertX (Register your ConvertX), et suivez les invites. L'enregistrement signifie que vous serez au faite des renseignements importants concernant les nouvelles options, les mises à jour de pilotes, et beaucoup plus encore.

Si l'installation a échoué

Si l'installation du ConvertX a échéoué, consultez les causes possibles suivantes :

Assurez-vous que vous utilise Windows 2000 ou Windows XP. Le ConvertX ne fonctionne pas sous Windows 95, 98, 98SE ou Windows Me. Vous doivent à niveau libre système d'exploitation avec Windows 2000 ou Windows XP.
- Lancez l'installation manuellement : Si vous nevez lancer l'installation manuellement, allez sur le CD Plextor et double-cliquez sur le fjichier Plextor ConvertX PX-M402U.exe.
Assurez-vous que le ConvertX est reconnu. Reportez-vous à "S'assurer que le ConvertX est reconnu" ci-dessous.
- Dépannage d'autres périhériques. (Reportez-vous à "Dépannage d'autres périhériques" à la page 23.

20 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

S'assurer que le ConvertX est reconnu

Après l'installation, vous pouvez vous assurer que votre ordinateur reconnaît ConvertX :

Pour déterminer si Windows reconnaît le ConvertX :

1. Dans Windows XP ou 2000, allez à Demarrer | Paramètres | Panneau de configuration.
2. Dans Panneau de configuration, double-cliquez sur l'icone Systeme. La fenetre Propriétés du système s'affiche.
3. Dans Propriété du système, cliquez sur l'onglet Matériel, puis cliquez sur le bouton Gestionnaire de péripériques. Le gestionnaire de péripériques s'affiche.
4. Localisez les icones Contrôleur de son, video etiaux, puis cliquez sur le signe ^+ a coté afin de devellopper la liste d'entrees.
5. Recherche une entrée nommée Plextor ConvertX PX-M401U, et une autre nommée Plextor ConvertX USB.

REMARQUE : Vous ne verrez pas l'icone Plextor ConvertX M402U A/V tant que le ConvertX n'est pas connecté à votre PC.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

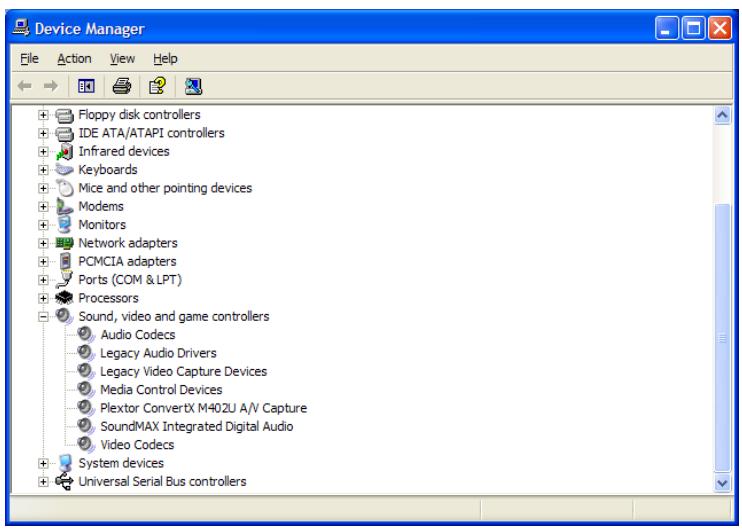

Figure 15: Le gestionnaire de péripériques contient le ConvertX

1. Si les contrôleurs de son, video etiaux sont enumérés et qu'il n'y a pas de losange jaune avec un point d'exclamation, mais que vous n'apercevez pas les icônes Plextor ConvertX dans la liste des péripériques, communiquez avec notre groupe de soutien technique au [phone] ou faites-nous parvenir un courrier électronique [e-mail] pour obtenir de l'aide pour le dépannage.
2. Si ConvertX ne fonctionne pas, même si 1) les contrôleurs de son, audio etiaux sont ennumérés et qu'il n'y a pas de losange jaune avec un point d'exclamation, et 2) les péripériques Plextor ConvertX sont ennumérés, sélectionnez les péripériques Plextor ConvertX, puis sélectionnez le bouton Supprimer. Redémarrez ensuite votre ordinateur. L'ordinateur va automatiquement executer une autre scanographie du matériel, et cette fois-ci, le convertisseur video numérique devrait être installé correctement.

22 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Dépannage d'autres périhériques

• Dans le Gestionnaire de périphériques, si une des entrées Autres périphériques est marquee d'un losange jaune avec point d'exclamation (!), vérifie les problèmes de compatibilité ou d'autres conflicts avec les périphériques Plextor ConvertX. Peut être devrez-vous simplement Broker les pilotes USB les plus récents ou la mise à niveau de Windows 2000 ou Windows XP auprès du service de mise à niveau de Windows.
• Pour la mise à niveau du pilote du PX-M402U, cliquez avec le bouton droit de la souris sur le point d'interrogation, et sclectionnez Propriétés, puis sclectionnez l'onglet Pilote et cliquez sur Mise à niveau du pilote. Recherche le pilote de pérophérique sur le CD Plextor.

Changement d'ordinateur

Votre ConvertX n'est pas micro programme. Il telècharge son logiciel d'exploitation à partir de votre ordinateur chaque fois que l'ordinateur est lancé ou lorsque vous reliacez ConvertX.

Si vous voulez utiliser votre ConvertX sur un autre ordinateur, utiliser le CD d'installation ConvertX, et installez le pilote ConvertX sur cet ordinateur.

Pour brancher l'entrée video au ConvertX

Branchez la source video aux connecteurs d'entrée ConvertX. La Figure 16 illustrate certaines des sources que vous pouvez utiliser.

• Pour brancher une video composite : utilisez les cables A/V RCA pour le branchement entre les connecteurs de ligne de sortie ou de sortie video/audio de la source, et les connecteurs audio et video de la face avant du ConvertX.
• Pour brancher la S-Video : utilisez le cable S-Video pour le branchement entre le connecteur S-Video de la source et le connecteur S-Video de la face avant du ConvertX.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Figure 16: Branchement des sources video et audio au ConvertX

24 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Durée d'enregistrement et capacité de disque

La table ci-dessous résumé les capacités et durées d'enregistrement permissible par le ConvertX (Les durées d'enregistrement video peuvent varier en fonction des sélections de taux de transfert, taille de l'image et capacité du disque. Pour plus d'informations sur les durées et capacités d'enregistrement, voyagez l'Annexe A page 63)

Encodeur/Décodeur Video	Taux binaire de Compression (Kbps)		Durée d'enregistrement Video (Minutes)
	Vidéo	Audio	CD-R/RW	DVD Enregi strable
MPEG-1 (VCD)	1,150	224	80	N/A	SIF
MPEG-2 (Vidéo DVD)	6000 – 2000	224	12 – 27	79 – 169	Full D1 – SIF
MPEG-4	4000 – 700	384	21 – 88	136 – 551	Full D1 – SIF
DivX	4000 – 768	224, 128	22 – 107	141 – 666	Full D1 – SIF

REMARQUE:

SIF = 352× 240

Full D1 = 720 x 480

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

3. Utilisation de votre ConvertX avec WinDVD Creator

Le logiciel WinDVD Creator 2 vous permet de dire une animation video de votre caméoscope ou autre source analogue et d'en alimenter le ConvertX de Plextor. WinDVD Creator vous permet également de capturer, modifier, creer et partager de la video et autres contenus.

Pour installer le logiciel WinDVD Creator

Pour installer le logiciel de conception et de capture d'images videoo WinDVD Creator :

1. Démarrez votre ordinateur.
2. Assurez-vous que toutes les applications sont arrêtées.

REMARQUE: Si vous possédez la première version de WinDVD Creator, désinstallé-la avant d'installer WinDVD Creator 2. (Pour désinstaller, cliquez sur Demarrer | Panneau de Contrôle | Ajouter/Enlever des Programmes, sélectionnez WinDVD Creator, et désinstallé-le ainsi que tous ses composants).

1. Insérez le disque du logiciel ConvertX dans votre lecteur CD ou DVD. L'écran d'installation de l'application Plextor s'affiche. (Si l'écran d'installation ne s'affiche pas immédiatement, utilise Windows Explorer pour parcourir le lecteur CD ou DVD, puis cliquez deux fois sur le fichier Plextor.exe).
2. Sélectionnez le bouton WinDVD Creator. L'écran d'installation de WinDVD Creator s'affiche.
3. Cliquez sur Suivant (Next). La charte utilisateur s'affiche.
4. Prenez connaissance de la charte utiliser, puis cliquez sur Oui. Cliquez sur Oui à nouveau. La fenêtre Renseignements sur l'utilisateur s'affiche.

Manuel d'installation et d'utilisation du convertisseur video numérique

ConvertX26

1. Entrez votre nom, le nom de votre société, ainsi que le numéro de série du produit. (Le número de série est indiqué sur l'enveloppe du CD du logiciel.) L'écran Répertoire de destination s'affiche.
2. Acceptez le repertoire de destination par défaut proposé par le programme d'installation, puis cliquez sur Suivant (Next). L'écran Sélectionner le dossier du programme s'affiche.
3. Acceptez le dossier pour le programme par défaut comme emplacement où seront créées les iconônes WinDVD Creator ou entrez un autre nom de dossier. Puis, cliquez sur Suivant (Next). Le programme d'installation procède à l'installation de WinDVD Creator; Ce processus peut prendre quelques minutes. Il se peut qu'une fenêtre d'installation d'application de tiers s'affiche, vous demandant si vous souhaitez installer l'aide HTML de Microsoft (Microsoft HTML Help).
4. Lorsque l'installation est terminée, l'écran Installation Terminée s'affiche, vous demandant de redémarrer l'ordinateur.
5. Retirez tout disque des lecteurs, puis cliquez sur Terminer (Finish) pour redémarrer votre ordinateur. Lorsque l'installation est terminée et que Windows se reliance, les icones du programme s'affichent dans le menu Demarrer de Windows.

Démarrage

Pour lancer WinDVD Creator:

1. Lancez le calculiel WinDVD à partir de l'ordinateur : Allez à Demarrer | Programmes | InterVideo WinDVD Creator 2 et Sélectionnez WinDVD Creator.

A partir de ce moment, la fenêtre principale WinDVD Creator s'affichera lorsque vous lancez WinDVD Creator.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Comprendre la fenêtre de tâches

Vous verrez la fenetre de tâches a chaque fois que vous lancerez

WinDVD Creator. Cette fenêtre vous permet deCHOISIR entre creer votre propre projet DVD ou CD personnalisé ou bien simplement capturer des animations video compressées directement sur votre disque dur ou un DVD réinscriptible.

Figure 17: Fenêtre de tâches WinDVD Creator

28 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

No.	Options de la fenêtre	Fonction
1	Créer un nouveau projet	Lance une fenêtre principale WinDVD Creator sans titre pour vous permettre de créé un nouveau projet. Voir page 30.
2	Ouvrir un projet existant	Vous permet de lancer la fenêtre principale de WinDVD Creator avec un projetCOMMENCE APARAVANT. Vous verrez des fichiers avec l'extension .wcp. Voir page 38.
3	Créer un CD/DVD avec un fischié video existant	Vous permit de désirir un fischié video, ouvré la fenêtre d'édition de WinDVD Creator et place le fischié video dans la médiathèque. Voir page 38.
4	Capturer une animation video sur disque dur	Vous permit de capturer une animation video directement depuis le ConvertX sur votre disque dur. Lance la fenêtre de capture de WinDVD Creator. Voir page 34.
5	Enregistrer une animation video directement sur un disque DVD	Vous permit de compresser et enregistrer une animation video sur un disque DVD en une seule étape, sans édition. Lance la fenêtre de gestion de disque (uniquemment disponible si vous possédez un lecteur DVD+RW ou DVD-RW). Voir page 51.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Aperçu de la création d'un CD ou d'un DVD

Lorsque vous ouvrez un nouveau projet ou un projet existant dans WinDVD Creator, la fenêtre principale s'affiche et offre les options suivantes : Aperçu, Médiathèque et Scéimage.

Figure 18: Fenêtre principale WinDVD Creator

N°	Sous-fenêtre	Fonctior
1	Boutons de tâches	Capturer, Éditer, Concevoir, et Créer un film. Ces boutons vous dirigent vers les quatre étapes que vous doivent effectuer pour la création d'un CD ou d'un DVD.
2	Aide	Cliquez sur ce bouton pour obtenir de l'aide.
3	Gestionnaire de disques	Alternez entre le mode Projet (montré sur l'illustration) et Gestionnaire de disques. (Pour voir le Gestionnaire de disques vous doivent posséder un lecteur DVD+RW ou DVD-RW).

30 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Étape 1, Capturer : La première étape est celle de la capture. Au cours de cette étape, vous prenez des animations video depuis votre caméoscope numérique ou votre magnétoscope ou des photos à partir de votre webcam, et vous les transmettez directement au ConvertX ou les sauvegardez sur votre ordinateur pour'utilisation ultérieure. Si vous n'avez pas à capturer de contenu-media à partir de vos apparèils et que les fichiers sont déjà sur votre ordinateur, vous pouze importer les fichiers à partir de votre disque dur, en mode Capturer ou Éditer, en utilisant le bouton Importer de la médiathèque.

Étape 2, Éditer : La seconde étape est celle de l'édition. Au cours de l'édition, vous agencez votre contenu matière selon l'ordre exact dans lequel vous poulez visualiser les séquences. Vous pouze calibrer vos fichiers matière selon la durée voulue, ajouter d'autres images au CD ou au DVD, et effectuer des transitions d'images video vers la série suivante. Vous pouze incorporer dessons audio à partir d'un CD, d'un microphone ou d'une autre source. Vous pouze également ajouter des titres à vos fichiers video, et vous pouze embellir ces titres à l'aide d'effets de titre.

Étape 3, Créer: La troisième étape est celle de la conception du CD ou du DVD par l'ajout de menus et d'autres éléments interactifs à l'aide du bouton Concevoir. Grâce à la conception, il est possible d'ajouter des menus qui permettent aux téléspectateurs d'interagir avec le CD ou le DVD sur leur ordinateur ou leur lecteur de DVD.

Étape 4, Partager : Finalement, la quatrième étape consiste à partager votre projet à l'aide du bouton Créer le film, afin de le graver sur CD ou DVD. Vous disposez de nombreux formats pour graver. À ce moment, vous pouvez également indiquer quel type de système télé vous utilisez, ainsi que le nom de votre CD ou DVD. Si vous n'étés pas en mesure de graver immédiatement votre CD ou DVD, vous pouvez enregistrer le projet ou inscrire son contentu dans un fichier pourrialçoperator à sa gravure ultérieurement.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

REMARQUE: Le reste du chapitre représenté un didacticiel, qui vous aidera à débuter la capture, l'édition, la création et le partage d'annimations video et d'autre contenu. Il ne s'agit pas d'une ↔reference intégrale. Pour plus d'informations sur l'ensemble des caractéristiques captivantes de WinDVD Creator, consultez le menu d'aide de cette application.

La première fois que vous démarrez

Lorsque vous démarrez WinDVD Creator pour la première fois, un assistant de démarrage vous aidant àCHOISIR les paramétres appropriés pour votre projet DVD s'affiche.

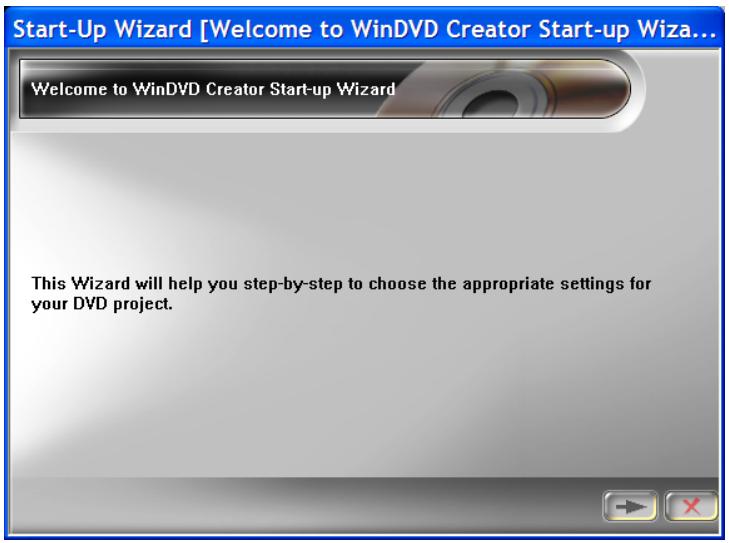

Figure 19: Assistant de démarrage de WinDVD Creator. Vous pouvez cliquer sur la flèche de droite pour accepter les valeurs par défaut dans toutes les fenêtes.

32 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

1. Vous pouvez sois faire des changements maintainant ou passer d'un écran à l'autre en cliquant sur la flèche de droite pour accepter les valeurs par défaut, et faire des changements plus tard (En sélectionnant Outils | Assistant de démarrage dans la fenêtre principale de WinDVD Creator).

2. Lorsque vousatteignez la fenetre Terminer (Finish),cliquez sur le bouton Cocher pour terminer la configuration.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Capture

Pour afficher la fenêtre Capturer :

1. Assurez-vous que le périphérique d'entrée ( comme laamera, le caméoscope, l'enregistreur à cassettes video, etc.) est branché à votre ordinateur et que l'appareil est allumé.

2. Dans la fenêtre principale WinDVD, cliquez sur le bouton Capturer Capture. La fenêtre Capturer s'affiche.

34 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

N°	Sous-fenêtre	Fonctior
1	Bouton Capturer	Permet d'afficher la fenêtre Capturer.
	Capture
2	Zone d'aperçu	Voues donne un aperçu du contentu média que vous capturez à partir de périhériques externes ou que vous importez à partir de fichiers.
3	Liste des périhériques d'entrée	Permet d'afficher une liste des périhériques d'entrée qui sont branchés à votre ordinateur. Ces périhériques vous permettent de capturer des images video à partir du ConvertX Plextor, ainsi qu'à partir d'une source de télévision, de camera ou de caméoscope numérique. Pour chaque périhérique, un panneau de configuration vous permit de contrôler le périhérique.
4	Information sur le disque	Permet d'afficher le dossier dans lequel votre contenu Média est enregistré. Vous pouze parcourir et changer le dossier dans lequel vous enregistrez vos fischiers. Cette zone indique également la quantité d'espace libre et d'espace utilisé sur votre disque dur, ainsi que la vitesse de capture et la durée restante pour la capture.
5	Médiathèque	Permet de catégorieir l'ensemble de vos séquences video, image et audio. Chacun des fischiers que vous avez capturés est placé dans sa propre section de cette médiathèque. Par exemple, si vous capturez un instantané d'écran, celui-ci est envoyé vers la bibliothèque numérique. Si vous capturez une série video, elle est envoyée vers la videothèque.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Pour utiliser la fenêtre Capturer pour capturer un contenu média :

1. À partir de la liste des péripériques située dans le coin supérieur droit de la fenêtre Capturer, sélectionnez le péripérique d'entrée que vous utilisez. Un panneau de configuration s'affiche vous permettant de contrôle le péripérique. (Le panneau de configuration différera selon le péripérique que vous utilisez.)

Figure 21: Panneau de configuration typique du ConvertX Plextor

N°	Sous-fenêtre	Fonctior
1	Bouton Enregistrer	Permet de lancer et d'arrêtier l'enregistrement.
2	Bouton Configuration	Permet d'afficher la fenêtre de configuration pour ce périhérique.

36 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

1. Dans le panneau de contrôle, utilisez le Bouton Configuration pour acceder aux onglets et menus qui vous permettent de changer les paramétres de configuration.
2. Pour enregistrer une animation video, utilisez les commandes du périphérique pour débuter la lecture de l'animation video ou l'enregistrement sur le périphérique d'entrée, puis appuyez sur le bouton Enregistrer du panneau de configuration à l'écran de ce périphérique.

ATTENTION : N'essayez pas de lancer d'autres applications pendant l'enregistrement. Les données video risquent d'être endommagées si l'utilisation du proceseur approche 100% .

1. Lorsque vous avez obtenu l'animation video voulue, arrêtez l'enregistrement en appuyant à nouveau sur le bouton Enregistrer L'enregistrement s'arrête et vous apercevez votre fichier video dans la videothèque située dans le coin inférieur droit de la fenêtre Capturer.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Éditer

Dans cette section de WinDVD Creator, vous pouvez calibrer votre projet et ajouter de la musique, des titres ainsi que des transitions, et ce, pour faire de votre projet une œuvre fantastique.

Pour afficher la fenêtre Éditer :

• Dans la fenêtre principale WinDVD, cliquez sur le bouton Éoperator
• La fenêtre Éoperator s'affiche.

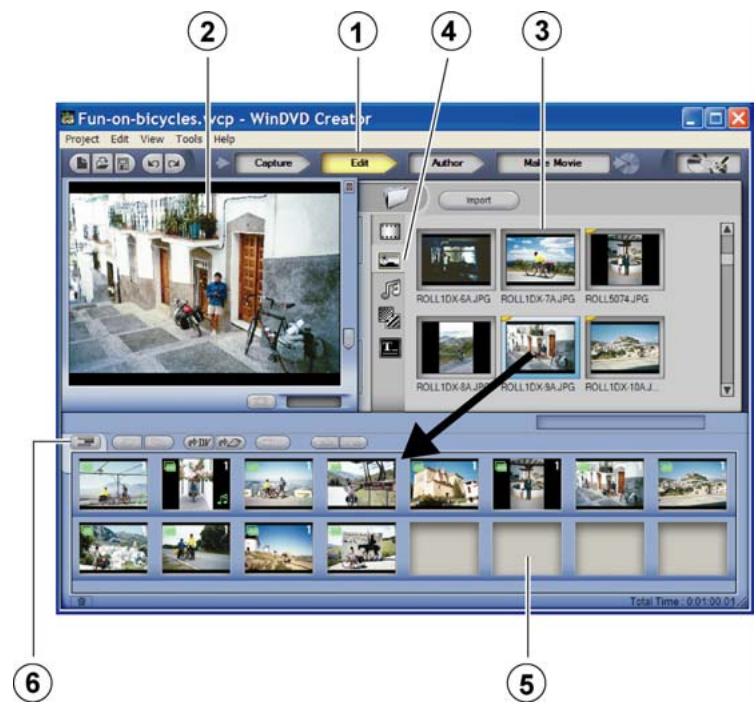

Figure 22: Fenêtre Éditer de WinDVD Creator

38 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

N°	Sous-fenêtre	Fonct n
1	Bouton Éditer	Permet d'afficher la fenêtre Éditer.
	Edit
2	Fenêtre Aperçu	Permet de dire et d'écouter votre contenu média. Si votre projet est déjàOrganisé, vous pouvez en avoir un aperçu en appuyant sur le bouton Lecture. Si vous avez déjàinséré des transitions au sein de votre scéimage, la fenêtre Aperçu va aussi en exécuter la lecture.
3	Médiathèque	Permet de stocker tous vos fichiers pour en facilitier l'accès lorsque vous les ajoutez à votre projet.
4	Boutons Bibliothèque	Permet de sélectionner une bibliothèque : Videothèque, Bibliothèque numérique, Sonothèque, Effets de transition, et Effets de titre.
5	Scéimage ou schéma chronologique	Peut être un scéimage ou un schéma chronologique. La fenêtre illustré la façon dont le projet sera exécuté. Vous glissez-déplacez les éléments des bibliothèques vers cette zone.
6	Bouton Scéimage/schéma chronologique	Permet de passer de l'affichage par scéimage à l'affichage par schéma chronologique. En général, l'affichage par scéimage est destiné aux utilisateurs intermédiaires, alors que l'affichage par schéma chronologique est destiné aux utilisateurs plus expériements.

Pour utiliser la fenêtre Éditer dans l'édition de votre projet :

1. À partir de la mediathèque située dans la section supérieure droite de la fenêtre Éditer, sélectionnez une des bibliothèques : image, audio, video, effets de transition ou titre. Cette bibliothèque s'affiche.

2. À partir de cette bibliothèque, Sélectionnez le fjichier que vous poulez utiliser, puis glissez-deplacez le fjichier vers le scérimage.

3. Vous pouvez glisser-deplacer un fichier en tout endroit du scérisage.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Pour placer une série avant une autre, vous n'avez qu'à glisser-deplacer la nouvelle série à l'avant de la série courante.
Pour réorganiser les séquences Média, glissez-deplacez les séquences jusqu'à ce que vous soyez satisfait de leur ordre.

Calibrage d'une série video

Pour calibrer la durée d'une série video :

1. Sélectionnez une animation video dans la partie Schéma chronologique ou Scérimage dans le bas de la fenêtre Éditer, puis cliquez avec le bouton droit de la souris. Un menu dérounant s'affiche avec une selection pour le Gestionnaire d'annimations video.

Figure 25: Utiliser les diapositives dans le Gestionnaire d'animations video pour calibrer les séquences video

40 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

N°	Sous-fenêtre	Fonct on
1	Diapositives	Permet de calibrer l'animation videoo selon la durée voulue.
2	Outil de montage d'animations vidéo	Permet d'effectuer le montage en fonction de la position de la diapositive.

1. Sélectionnez le Gestionnaire d'animations video. L'util de montage d'animations video ainsi que deux diapositives s'affichent, la première représentée la position de départ de l'animation video et la seconde représentée la position de fin.
2. Positionnez les diapositives, puis utilisez l'outil de montage d'animations video pour calibrer la sequence video selon la durée voulue.

Pour diviser une série video en segments séparés :

1. Dans la videothèque de la fenêtre Éditer, cliquez avec le bouton droit sur la série désirée. Le bouton Afficher les sous-séquences video s'affiche dans le coin supérieur droit de la videothèque, et vous apercevez un menu qui vous permet de désirir l'options Afficher les sous-séquences video.
2. Dans le menu, sélectionnez Afficher les sous-séquences video ou cliquez sur le bouton Afficher les sous-séquences video. Une fenêtre s'affiche vous permettant de détecter automatiquement les changements de sous-séquences ou d'apporter des changements aux sous-séquences par temps.
3. Assurez-vous que l'option Détction automatique est sélectionnée, puis cliquez sur la flèche droite Proćedér. La séquence est automatiquement divisée en plusieurs sous-sequences selon les changements dans l'animation video. Cette action ne cree pas de nouvelles séquences video, elle ne fait que partager l'animation video en segments différents.
4. Pour éliminer les divisions et fusionner les sections d'annimations video en une seule série, cliquez sur le bouton Remainier.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Pour ajouter et calibrer une transition

Pour ajouter une transition :

1. Allez à la bibliothèque d'effets de transition.
2. Si vous le foulez, vous pouvez avoir un aperçu de la transition enclinuant sur l'icone Transition.
3. Cliquez sur la transition désirée, puis glissez-deplacez la transition vers l'emplacement voulue sur le scerimage. Vousdezinsérer les transitions entre les séquences.
4. Pour calibrer la durée de la transition, cliquez avec le bouton droit sur la transition dans le scérisme. Un menu dérouulant s'affiche avec une selection pour le Gestionnaire d'animations video.
5. Sélectionnez le Gestionnaire d'animations video. Vous apercevez une diapositive pour la transition. Vous apercevez aussi une case à cocher qui vous permet d'inverser l'effect de transition.
6. Calibrez la diapositive selon la durée que vous pouze allouer à la transition.

Pour ajouter un titre, des effets audio et du contenu Multimédia

Pour ajouter et calibrer un titre :

• Depuis la bibliothèque de titres, glissez-de-)placez un titre vers l'emplacement voulu sur le scérimage. Cliquez avec le bouton droit sur l'effect de titre, puis éditez le texte du titre. Pour formater le titre, Sélectionnez le texte et modifiez la couleur, l'alignement ou la taille de police tel que youlu. Sélectionnez F pour changer la police ou C pour changer la couleur. Sélectionnez le bouton Horloge pour modifier l'heure d'apparition du titre.

42 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Pour ajouter un effet audio :

• Depuis la sonothèque, glissez-deplacez un fichier audio vers une cellule existante. Vous pouvez également ajouter un fond sonore enregistré à partir d'un CD ou même enregistrer votre propre fond sonore à partir d'un microphone.

Pour importer un contenu média supplémentaire :

• Dans la fenêtre Éditer, Sélectionnez le bouton Importer puis Sélectionnez les fichiers que vous désirez importer. Les fichiers seront automatiquement catégorisés pendant leur importation.

Aperçu de votre projet

Pour avoir un aperçu complet de votre projet sur CD ou DVD :

• Dans la zone d'aperçu de la fenêtre Éditer, Sélectionnez le bouton Lecture Le projet est lu, vous pouvez ainsi voir si l'animation video est jouée correctement et si les effets de transition et autres effets sont bien positionnés.

Affichage des propriétés de fichier

Pour afficher les propriétés de fichier du contenu média dans votre médiathèque :

• Dans la fenêtre Editor, Sélectionnez la mediathèque désirée, Cliquez avec le bouton droit sur le fichier moyen et Sélectionnez Propriétés dans le menu déroulant.

Enregistrement de votre projet

Pour enregistrer votre projet avant de poursuivre :

• Sélectionnez le menu Projet situé dans le haut de la fenêtre,CHOISSES L'option Enregister le projet sous, puis selectionnez le repertoire et le nom de fichier.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Creation

La création signifie que vous utilisez la fenêtre Concevoir pour ajouter un menu interactif à votre projet de CD ou de DVD. Vous pouvez ajouter un bouton Lecture ainsi qu'un menu Chapitre pour faciliter ledéfilament sur votre CD ou votre DVD. Vous pouze également ajouter un fond d'image pour donner un thème à votre DVD.

Pour afficher la fenêtre Concevoir :

• Dans la fenêtre principale WinDVD, cliquez sur le bouton Concevoir
  • La fenêtre Concevoir s'affiche.

Figure 24: Fenêtre Concevoir de WinDVD Creator

44 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

N°	Sous-fenêtre	Fonctior
1	Bouton Concevoir	Permet d'afficher la fenêtre Concevoir.
2	Fenêtre Aperçu	La section supérieure gauche de la fenêtre Concevoir est la fenêtre Aperçu. Vous pouvez exécuter la lecture complète du projet.
3	Bibliothèque de thèmes	La section supérieure droite représentée la bibliothèque de thèmes. Cette section permet de sélectionner un thème pour votre projet. Cette section ajoute automatiquement un bouton Lecture et un menu Chapitre à votre projet. Lorsque vous cliquez deux fois sur la vignette d'un thème, la fenêtre Aperçu affiche le contenu.
4	Plateau de chapitres	La section inférieure de la fenêtre Concevoir représentée le Plateau de chapitres. WinDVD Creator créé automatiquement un chapitre pour chaque cellule. Le nombre de séquences déterminera donc le nombre de chapitres, sauf si vous supprimez les marques de chapitre.
5	Insertion de texte	Cliquez une fois pour scéléctionner le mode insertion de texte, puis placez le curseur dans la fenêtre Aperçu pour ajouter du texte au menu.
6	Marque de chapitre	Celles-ci marquent le chapitre de votre projet. Vous pouvez ajouter des marques de chapitre ou les supprimer.

Suppression d'une marque de chapitre

Pour supprimer une marque de chapitre :

1. Dans le plateau de chapités situé dans le bas de la fenêtre Concevoir, cliquez avec le bouton droit sur le chapitre que vous souhaitez supprimer. La zone de texte Supprimer la marque de chapitre s'affiche.

2. Cliquez pour supprimer la marque de chapitre.

Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Lorsque vous supprimez une marque de chapitre d'une liste de chapités, les chapités suivents sont automatiquement remis dans l'ordre. Si vous voulez que votre projet ne contienne qu'un certain nombre de chapités, vous n'avez qu'à supprimer les chapités non voulus.

REMARQUE: Seule la marque de chapitre est supprimée. Le fichier est conservé.

Que des marques de chapitre soient presents ou non entre les séquences, toutes les séquences sont conservées, sauf si vous choisissez de les déplacer ou de les supprimer.

Ajout d'une marque de chapitre

Pour ajouter une marque de chapitre à une série video que vous avez supprimé :

• Cliquez avec le bouton droit sur la série et Sélectionnez Ajouter une marque de chapitre.

Cette action vous permet de récapierer une marque de chapitre que vous vouliez conserver mais qui a été supprimée par erreur.

Édition d'un menu Thème

Pour éditer un menu Thème dans votre projet :

1. Dans la bibliothèque de thèmes située dans le coin supérieur droit de la fenêtre Concevoir, parcourez la bibliothèque afin de rechercher le thème approprié qui sera associé au projet.
2. Cliquez deux fois sur le thème. La fenêtre Éditeur de thèmes s'affiche.
3. Dans la fenêtre Aperçu, double-cliquez sur le menu de thème pour l'éditer. Vous pouvez, entre autres, ajouter de la musique, changer le fond ou changer les boutons.

46 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Partage

Voici l'objet finale de la création de votre DVD. C'est ici que vous scélectionné le bouton Créer un film et que vous désisissez le format que vous poulez utiliser pour votre projet de DVD. Vous pouze désirir le type de norme de télévision à utiliser et vous pouvez donner un nom à votre DVD.

Pour afficher la fenêtre Créer un film :

• Dans la fenêtre principale WinDVD, cliquez sur le bouton Créer un film Make Movie. La fenêtre Créer un film s'affiche.

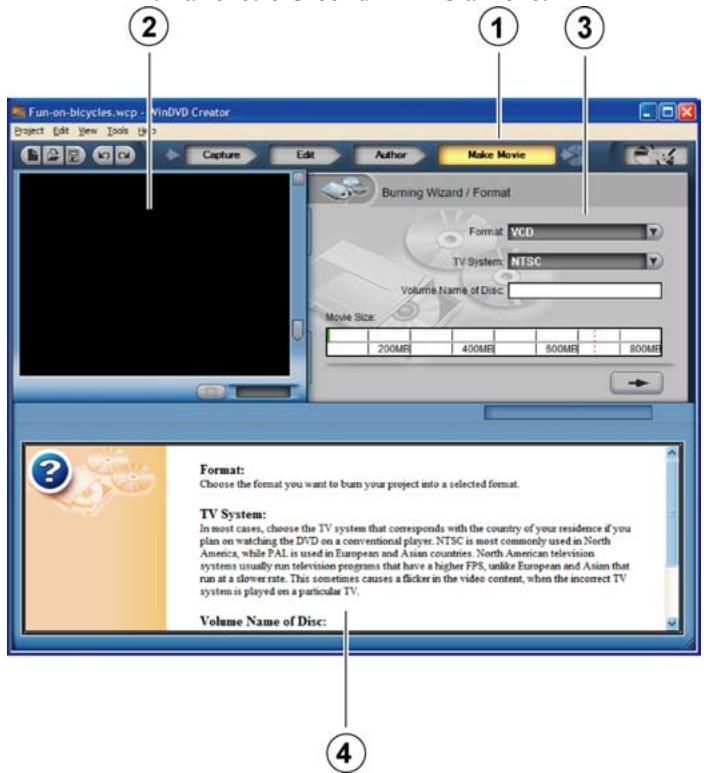

Figure 25: Fenêtre Créer un film de WinDVD Creator

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

N°	Sous-fenêtre	Fonctior
1	Bouton Créer un filmMake Movie	Permet d'afficher la fenêtre Créer un film.
2	Fenêtre Aperçu	La section supérieure gauche de la fenêtre Créer un film est la fenêtre d'aperçu. Cette fenêtre vous permet de voir un aperçu de votre projet, pendant qu'il est gravé, pour vous assurer que l'affichage et la lecture sont corrects.
3	Assistant Graver	La section supérieure droite représentée l'assistant Graver, lequel procure une procédure pas à pas pour graver votre projet sur un CD ou un DVD.
4	Aide	La fenêtre du bas illustre l'aide détaillée sur le processus de gravure.

Graver un disque

Pour graver votre projet sur un CD ou un DVD :

1. Insert a blank CD or DVD disc in your CD or DVD drive. Insérez un CD ou DVD vierge dans votre lecteur de CD ou de DVD.

2. Dans l'assistant Graver de la fenêtre Créer un film,CHOISSEZ un format.Voici les différents formats:

DVD (1 heures) et DVD (2 heures): Contenu sonore et video de haute qualité, avec une durée déterminée du contenu video.
VR: DVD - enregistrement video. Utilise un taux de compression variable pour offrir la qualité qualite video et sonore pour une taille du support spécifique. Le ConvertX est compatible avec les DVD-VR et DVD+VR.
DVD sur CD HQ : Video et son de Haute qualité sur un CD pouvantContaining jusqu'à 650 ou 700 Mo.
DVD sur CD : Video et son compressés sur un CD pouvant contérer jusqu'à 650 ou 700 Mo.
SVCD: Contient jusqu'à un maximum de 650 ou 700 Mo de contenu video. SVCD est une version améliorée du Video-CD, offrant une meilleure qualité sonore et video. Utilisé principalement en Europe et dans les pays asiatiques.

48 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

• Video-CD : Disque compact video. Utilise la compression MPEG et peut afficher une videoeon écran ainsi que le son. PeutContaining un maximum de 74 minutes ou de 80 minutes de contenu video sur un CD de 650 Mo et 700 Mo, respectivement.

• Dans la fenêtre Format d'assistant graveur,CHOISSEZ un systeme telé.Voici les systèmes tele disponibles:

• NTSC: format le plus populaire en Amérique du Nord et au Japon.
  PAL: format utilisé dans les pays européens et asiatiques.

• Dans la case de saisie simple Nom de volume du disque, entrez le nom du disque.

• Lorsque vous avez rempli la fenêtre Format d'assistant graveur, cliquez sur le bouton Suivant . La fenêtre Sélectionner le média s'affiche.

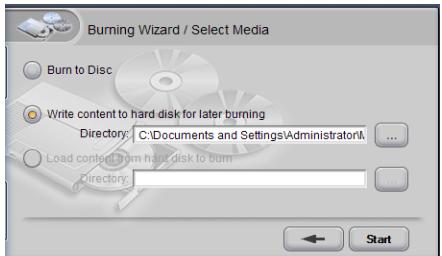

Figure 26: Sélection du média de gravure

1. Dans la fenêtre Sélectionner le média,CHOISISEZ la manière dont vous pouze que le disque soit grave :

Graver sur le disque : Grave immédiatement le CD ou le DVD. La fenêtre Paramètres du périhérique s'affiche.
Écrire le contenu sur le disque dur pour le graver ultérieurement : Enregistre le projet dans un fichier sur votre disque dur, ce qui vous permet de graver le projet à un autre moment.
- Charger le contenu à graver à partir du disque dur : vous permet de charger un fichier précédemment enregistré sur votre disque dur et de le graver immédiatement.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Options de gravure

• Si vous choisissez de graver un disque, la fenêtre Paramétres du périphérique s'affiche immédiatement. Vous pouvez non seulement sélectionner le périphérique (tel legraveur de DVD Plextor PX-504UF ou PX-708A) que vous voulez utiliser pour graver, mais aussi la vitesse de gravure ainsi que le nombre copies à graver. Ensuite, appuyez sur le bouton Démarrer pour commencer à graver.

Figure 27: Fenêtre Paramètres du péripérisque

• Si vous choisissez d'écritre le contenu sur le disque dur afin de le graver ultérieurement, sélectionnez le dossier où enregistrer votre projet, puis appuyez sur le bouton Suivant. Le fichier est automatiquement créé sur toute disque dur.
• Pour graver un fjichier précédemment enregistré, Allez dans le menu Projet et Sélectionnéz Charger l'image à graver. Vous voyagez que le bouton Charger le Contenu à partir du disque dur est sélectionné. Ensuite, Sélectionnéz le projet enregistré, puis appuyez sur le bouton Suivant. La fenêtre Paramètres du périhérique s'affichera immédiatement. Choisissez le périhérique à utiliser pour graver, la vitesse de gravure, ainsi que le nombre de copies. Ensuite, appuyez sur le bouton Demarrer pour commencer à graver.

Une fois la gravure terminée, le disque grave est éjecté et une fenêtre indiquant que la gravure est terminée s'affiche.

50 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Options de compression

Le ConvertX prend en charge la compression MPEG-1, 2 et 4 et DivX en matériel pour l'animation video d'entrée. Avec la compression, combien de données un CD ou un DVD peuvent-il contérer? Les débits de stockage varient selon la capacité du disque, la dimension du cadre, et la résolution selectionnée. Utilisez le tableau en Annexe A page 63 pour vous aider àCHOISIR le type de compression et de media a utiliser.

Gestionnaire de Disques

Le Gestionnaire de Disques vous permet de capturer une animation video directement sur un disque DVD+RW ou DVD-RW, sans passer par la fenêtre principale de WinDVD Creator.

Fenêtre du Gestionnaire de disques

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

N°	Sous-fenêtre	Fonctior
1	Fenêtre Aperçu	Affiche et rejoue vos contenus médias.
2	Médiathèque	Importe directement des animations video depuis la médiathèque
3	Capture	Capture une animation video depuis un périphérique externe tel un caméscope ou un magnétoscope a cassettes
4	Outils	Fait un formatage rapide ou complèt du disque DVD-RW.
5	Conception	Sélectionne un thème de fond.
6	Éjecter	Éjecte ou charge le disque DVD-RW.
7	DiscView	Montre le contenu du disque.

Avec le Gestionnaire de disques, vous ne devez pas passer par les fenêtres d'edition ou de conception de WinDVD Creator. Le gestionnaire de disques est idéal pour enregistrer des animations video depuis votre téléviseur ou pour creer des archives de vos cassettes de magnétoscope en une seule étape.

REMARQUE: Le gestionnaire de disques ne marche qu'avc des disques DVD+RW ou DVD-RW. Vousdez possesser un lecteur DVD+RW ou DVD-RW pour voir le gestionnaire de disques.

Capturez directement sur un disque DVD Réinscritible.

Vous pouvez capturer des animations video directement sur un disque DVD+RW ou DVD-RW. Ceci est particulièrement utile pour capturer des fichiers videos avec un péripérisque de video numérique (DV), une carte d'acquisition numérique ou une webcam. Utilisez le format DVD (VR) du Gestionnaire de Disques pour l'enregistrement en temps direct.

REMARQUE : les DVD commercialisés sont protégés en copies et vous ne pouvez donc pas les enregistrer.

52 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Pour capturer une animation video directement sur un disque DVD+RW ou DVD-RW :

1. Assurez-vous d'avoir un lecteur DVD+RW ou DVD-RW (ou un lecteur double DVD± tel que le lecteur Plextor PX-708A ou PX-708UF).
2. Lancez le Gestionnaire de Disques en le selectionnant en haut à droite de la fenêtre principale de WinDVD Creator (ou depuis le gestionnaire de taches Windows). Vous VOYZ la fenêtre du Gestionnaire de Disques avec DiscView en bas.
3. Insérez un disque réinscribable (DVD+RW ou DVD-RW) dans le lecteur. Vous serez peut-être offert le choix de formater le disque comme un disque VR.
4. Cliquez sur Oui pour formater le disque. Vous VOYZ un besoin d'options de formattinge.
5. Choisissez une option de formatage.

Si vous savez que le disque est vierge, vous pouvez généralementCHOISIRUN formatagerapide.
Si vous savez que le disque contient des données, vous devez les effacer avec un formatage complet.

Vous pouvez aussi donner un nom au disque. Puis cliquez OK.
Vous doivent voir un message indiquant que le disque est en cours de formatage, suivit d'un message indiquant que le disque est en train d'être chargeé. Finalement vous Voyez la fenêtre du Gestionnaire de Disques avec un écran vide dans la zone de DiscView, en bas.

1. Démarrez la source video : caméscope, Télèviseur, magnétoscope à cassettes, etc. Et cliquez sur Capturer dans la fenêtre du Gestionnaire de Disques. Vousouchez le panneau de contrôle pour la capture de péripérique, et vousouchez l'entrée video dans la fenêtre d'aperçu.
2. Dans la fenêtre de contrôle, utilisez le bouton pour définir les paramétres d'enregistrement.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

1. Pour enregistrer une animation video, presses sur le bouton Enregistrer sur l'écran du panneau de contrôle de ce périhérique. Pendant l'enregistrement, vous pouvez voir un compteur montrant le temps d'enregistrement. Vous pouvez également voir un compteur montrant la capacité du disque restante.

ATTENTION : N'essayez pas de lancer d'autres applications pendant l'enregistrement. Les données video risquent d'être endommagées si l'utilisation du processeur approche 100% .

1. Pour arrêter l'enregistrement, appuyez à nouveau sur le bouton Enregistrer Àpres un écran indiquant que le contenu du disque est mis à jour, l'enregistrement s'arrête et vous Voyez la fenêtre du Gestionnaire de Disques à nouveau vide.
2. Vous pouvez continuer à enregistrer et arreter l'enregistrement ou vous pouvez simplement laisser la totalité de l'animation video s'enregistrer sur le disque DVD+RW ou DVD-RW. La fenêtre DiscView montre les scènes sur le disque. Vous pouvez également utiliser le bouton Videothèque pour importer d'autres séquences video et le bouton Concevoir pour amener un thème (double-cliquez sur le thème) en fond de la fenêtre d'aperçu.
3. Quand vous avez fini d'enregistrer, utilisez le bouton Éjecter pour éjecter le disque. Le DVD enregistré peut être joué avec WinDVD 5 et sur la plupart des lecteurs de DVD commerciaux modernes.

Que faire à partir de ce point?

Ce chapitre vous a expliqué certaines procédures simples pour la capture, l'édition, la création et le partage de vos créations audiovisuelles. Pour obtenir des renseignements plus approfondis, consultez les fichiers d'aide WinDVD Creator. N'hésitez pas à tenter des expériences. Vous apprendrez beaucoup plus par la praticque qu'avec un manuel ou un fichier d'aide.

54 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

4. Utilisation du videolecteur WinDVD

La simplicité d'utilisation du videolecteur de DVD WinDVD 5 d'InterVideo combine toutes les caractéristiques auxquelles vous étés en droit de vous attendre de la part d'un videolecteur de DVD de base pour les consommateurs. De plus, il prend entièrement en charge les formats VCD 2.0 et MPEG-4, le décodage video de grande précision, ainsi qu'un vaste choix d'interfaces utiliser et d'options d'affichage video.

Utilisé conjointement avec votre ConvertX, le videolecteur WinDVD vous permet de dire tous les types de média : CD et DVD de type commercial, video-CD MPEG-4, et plus particulièrement les CD et DVD créé à l'aide de WinDVD Creator. Le videolecteur WinDVD détermine automatiquement le type de disque liéven dans votre lecteur de DVD et utilise la méthode de lecture appropriée.

Installation du logiciel WinDVD 5

Pour installer le logiciel du videolecteur WinDVD :

1. Turn ON your computer system.Démarrez votre système informatique.
2. Assurez-vous que toutes les applications sont arrêtées.
3. Insérez le disque du logiciel ConvertX dans votre lecteur CD ou DVD. L'écran Installateur de l'application Plextor s'affiche.
4. Sélectionnez le bouton WinDVD. L'écran Installation de WinDVD s'affiche.
5. Cliquez sur Suivant (Next). La charte utilisation s'affiche.

6. Prenez connaissance de charte utiliser, puis cliquez sur Oui. Si vous VOYZ toujours la charte utiliser, cliquez à nouveau sur Oui. La fenetre Renseignements sur l'utilisateur s'affiche. Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

7. Entrez votre nom, le nom de votre société, ainsi que le numéro de série du produit. (Le número de série est indiqué sur l'enveloppe du CD du logiciel.) L'écran Répertoire de destination s'affiche.

8. Acceptez le repertoire de destination par défaut proposé par le programme d'installation, puis cliquez sur Suivant. L'écran Sélectionner le dossier du programme s'affiche.
9. Acceptez le dossier pour le programme par défaut comme emplacement ou seront créées les icones du lecteur WinDVD ou entrez un autre nom de dossier. Puis, cliquez sur Suivant. Le programme d'installation procèle à l'installation du videolecteur WinDVD, processus qui peut prendre quelques minutes. Lorsque l'installation est terminée, l'écran «Configuration de l'association des types de fichiers terminée » apparait, vous demandant si vous souhaitez associier un filchier au videolecteur WinDVD.
10. Si vous voulez que le videolecteur WinDVD execute automatiquement la lecture des video-DVD et des fischiers de films, laissez la case cochée et cliquez sur Suivant (il se peut qu'une fenêtre d'installation d'application de tiers s'affiche, vous demandant si vous souhaitez installer l'aide HTML de Microsoft. (Microsoft HTML Help). Dans ce cas, cliquez sur Suivant pour installer l'aide HTML de Microsoft). Une fois l'installation terminée, l'écran Installation Terminée s'affiche.
11. Cliquez sur Terminer. L'installation est terminée et vous pouvez lancer le videolecteur WinDVD.

56 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Lancement du videolecteur WinDVD

Pour lancer le videolecteur WinDVD :

• Cliquez sur l'icone InterVideo WinDVD 4 sur votre bureau. -ou- Sélectionnez Demarrer | Programmes | InterVideo WinDVD | InterVideo WinDVD 4. -ou- Insérez un CD ou un DVD pour que le videolecteur soit lanc automatiquement.

Utilisation des commandes WinDVD

Lorsque WinDVD est lancé et activé, utilisez les commandes affichées sur le tableau WinDVD pour naviguer. Remarquez que toutes les options ne sont pas disponibles avec tous les titres de CD et de DVD; Si une caractéristique WinDVD n'est pas disponible pour un titre en particulier, elle apparaitra en grisé et ne sera pas accessible.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Figure 29: WinDVD peut dire les CD, DVD et fichiers media

N°	Sous-fenêtre	Fonction
1	Menu Ficher	Permet d'ouvoir la fenêtre de fichiers pour sélectionner les fichiers a jouer.
2	Aide	Permet d'afficher toutes les commandes ainsi que leur fonctionnement pas à pas.
3	Jouer (Validator)	Permet de jouer la sélection active.
4	Sous-tableaux	Permet d'afficher plusieurs可以选择 pour les sous-tableaux.
5	Éjection	Permet d'éjecter le disque.

L'illustration présente les touches de commandes WinDVD. Pour obtenir une explication de toutes les commandes, Sélectionnez les fichiers d'aide WinDVD.

58 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Cette page est volontairement laissée vierge.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Ce chapitre vous explique les procédures relatives à la maintenance et au dépannage de votre ConvertX.

Grâce à une maintenance appropriée, vous pouvez éviter les problèmes. Si des problèmes survient, vous pourrez souvent résoudre par vous-même les problèmes de nature simple,只不过 que de devoir attendre l'aide d'un représentant Plector.

Mise à niveau de votre logiciel ConvertX

Plextor publie périodiquement des mises à niveau pour le logiciel d'opération du ConvertX. Avant d'essayer de dépanner un problème eventuel avec votre convertisseur video numérique, veuillez vous assurer de visiter note site Web www.plextor.com, afin de vérifier que vous possédez la version la plus récente du logiciel d'opération du ConvertX.

Pour obtenir la dernière version du calcul d'opération pour votre ConvertX :

1. Allez sur le site Web de Plextor, www.plextor.com.
2. Recherche les mises à niveau de logiciels dans la section Soutien de la page Télécharges. Vous y trouvez une description des versions les plus récentes de logiciels ainsi que de leur'utilisation prévue.
3. Téléchargez le programme sur l'ordinateur sur lequel vous utilisez ConvertX.

Pour une mise à niveau du programme d'opération du ConvertX :

1. Tout d'abord, localisez le fichier exécutable (celui-ci se termine par l'extension « .exe ») que vous avez télécharge à partir du site Web de Plextor.

Manuel d'installation et d'utilisation du convertisseur video numérique

ConvertX60

1. Executez le fjichier exécutable en utilisant Windows Explorer pour double-cliquer sur le fjichier.
   Acceptez tous les paramètres par défaut en continuant à cliquer sur le bouton Suivant jusqu'à ce qu'un message s'affiche, indiquant que la mise à niveau est complétée.
2. Redémarrez votre ordinateur.

Conseils en matière de dépannage

Utilisez ces conseils si vous éprouvez des problèmes avec le processus d'installation ou de capture.

Problèmes au niveau de l'installation

Si vous éprouvez des problèmes durant ou immédiatement après l'installation de votre ConvertX, utilisez ces conseils pour vous aider à résoudre le problème :

• Premièrement, assurez-vous demettre à niveau votre version de Windows en utilisant l'option Mise à niveau de Microsoft Windows.
• Également, visitez le site Web de Plextor pour rechercher d'autres conseils pour vous aider à résoudre le problème.

Problèmes au niveau de la capture

• Si vous éprouvez des problèmes au niveau de la capture d'animations video, assurez-vous que l'animation video n'est pas protégée contre le copiage. Si ConvertX détecte un signal de protection contre le copiage par macrovision, le calculiel WinDVD Creator n'enregistra pas le fichier sur le disque dur.
• Assurez-vous que vous utilisez une connexion USB2.0. La connexion USB 1.1 n'est pas suffisamment rapide pour capturer des animations video de façon fiable.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

• Il est possible que vous deviez fermer d'autres applications pendant l'enregistrement. Les données video peuvent se trouver endommagées si l'utilisation du processeur est proche de 100%

62 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Spécifications du ConvertX
Nom du produit	Plextor ConvertX
Type de produit	Convertisseur video numérique MPEG-1/2/4 et DivX
Numéro de modèle du produit	PX-M402U
Interface système	USB 2.0 haute vitesse
Position de fonctionnement	Horizontale
Configuration minimum nécessaire
Ordinateur	Pentium III, carte UC 800-MHz ou mistrex
Mémoire minimum	256 Mo ou mistrex
Taille du disque dur	De préférence, au moins 10 Go d'espace libre.
Interface	USB 2.0 haute vitesse
Système d'exploitation	Windows XP, 2000
Moniteur	Résolution : 1024 x 768, couleur 24 bits
Carte graphiques vidéo	Capacité de couleur 24 bit compatible Windows avec prise en charge DirectX
Carte son	Carte son compatible Windows avec lecture à 48-KHz
Lecteurs CD	Lecteur de CD-ROM : pour l'installation des logiciels. Lecteur/graveur de CD-RW : recommends

Manuel d'installation et d'utilisation du convertisseur video numérique

ConvertX63

	Lecteur/graveur DVD+RW ou DVD-RW : recommends
Prise en charge DirectX	DirectX 9.0bou mistroux requis. (Fourni par WinDVD Creator)
Spécifications MPEG Compression video	MPEG-1 : ISO/IEC11172-2 MPEG-2 : ISO/IEC13818-2 MPEG-4 : ISO/IEC14496-2 DivX : Home Teatre, configuration portable.
Débit binaire video	MPEG-1 : 1,5 Mbps (CBR) MPEG-2 : 2Mbps-6Mbps (VBR) MPEG-4 : 7800 Kbps à 4 Mbps (VBR) DivX : 768kbps et 4Mbps (VBR)
Profil MPEG	MPEG-1 MPEG-2 : Programme principal @ niveau principal MPEG-4 : Profil simple Avancé + B Frame, Profil simple + B Frame
Taille de capture	MPEG-1 : SIF : 352 x 240, NTSC; 352 x 288, PAL (EP) MPEG-2, MPEG-4 : -SIF : 352 x 240, NTSC; 352 x 288, PAL (EP) -Demi D1 : 352 x 480, NTSC; 352 x 576, PAL (SP, LP) -D1 plein : 720 x 480, NTSC; 720 x 576, PAL (HQ, GQ)
Rapport d'image	MPEG-1: 0.9157 (NTSC), 1.0950 (PAL) MPEG-2, 4: 4:3 (tous modes)
Nombres d'images par seconde	29.97 (NTSC), 25 (PAL, SECAM) REMARQUE: PAL, SECAM=PAL
Débit binaire audio	224 Kbps 16-bit stéréo 384 Kbps* 16-bit stéréo *MPEG-4 et DivX Home Theater
Compression audio	PCM (l'application de capture convertit les données PCM en MPEG-1 Niveau II et ADPCM)

64 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Débit d'échantillonnage	44.1 kHz 16-bit stereo
audio	48 kHz 16-bit stereo
Multiplex	flot de données élémentaire

Structure GOP	MPEG-1: I, IBBP
	MPEG-2: I, IP, IBBP
	MPEG-4 I, IP
	DivX: IP, IBBP

Format videotod'entrée	NTSC, PAL, SECAM
Format videotode sortie	NTSC, PAL

Exemples de durées d'enregistrements video

Légendes :

HQ = Haute Qualité

GQ = Bonne Qualité (Good quality)

Exemples de durées d'enregistrements video

Légendes:

HQ = Haute Qualité (High quality)

GQ = Bonne Qualité (Good quality)

SP = Qualité Standard (Standard quality)

LP = Qualité pour lecture longue (Long play quality)

EP = Qualité pour lecture étendue (Extended play quality)

REMARQUE: Les durées d'enregistrements video peuvent varier en fonction de la source video.

MPEG-1 Temps d'Enregistrement Video

Mode	Réso-lution Vidéo	Débit binaire Vidéo Cible (Kbps)	Données Totales (MB/s)	Données / Minute (MB)	Durée (min), 700 MB CD	Durée (min), 4.3 GB DVD
VCD	SIF	1,150	0.17	10.06	69.86	434.94

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

MPEG-2 Temps d'Enregistrement Video

Mode	Réso-lution Vidéo	Débit binaire Video Cible (Kbps)	Données Totales (MB/s)	Données/ Minute (MB)	Durée (min), 700 MB CD	Durée (min), 4.3 GB DVD
HQ	Full-D1	6,000	0.76	45.59	15.42	96.02
GQ	Full-D1	4,500	0.58	34.60	20.32	126.50
SP	1/2 D1	3,000	0.39	23.61	29.77	185.36
LP	1/2 D1	2,000	0.27	16.29	43.16	268.71
EP	SIF	2,000	0.27	16.29	43.16	268.71

MPEG-4 Temps d'Enregistrement Video

Mode	Réso-lution Vidéo	Débit binaire Video Cible (Kbps)	Données Totales (MB/s)	Données/ Minute (MB)	Durée (min), 700 MB CD	Durée (min), 4.3 GB DVD
HQ	Full-D1	4,000	0.54	32.11	21.89	136.32
GQ	Full-D1	3,000	0.41	24.79	28.36	176.60
SP	1/2 D1	2,000	0.29	17.46	40.26	250.67
LP	1/2 D1	1,000	0.17	10.14	69.35	431.80
EP	SIF	700	0.13	7.94	88.55	551.30

DivX Temps d'Enregistrement Video

Mode	Réso-lution Vidéo	Débit binaire Video Cible (Kbps)	Données Totales (MB/s)	Données / Minute (MB)	Durée (min), 700 MB CD	Durée (min), 4.3 GB DVD
Home Theater	Full-D1	4,000	0.52	30.94	22.72	141.48
Portable	SIF	768	0.11	6.56	107.12	666.97

66 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Panneau avant

Audio R, L Connecteurs audio RCA. Connecteur rouge dans le canal droit, connecteur blanc dans le canal gauche.

Composite Connecteur video RCA

S-Viséo Connecteur S-Viséo

Indicateur Vire au jaune lors de la capture d'animations d'enregistrement video

Alimentation Vire au bleu lorsque I'adaptateur c.a. et le cable USB sont branchés au ConvertX et que I'ordinateur est mis en marche.

Alimentation

Adaptateur c.a.
Entree: 100-240 Vac
Sorite: 9,0 Vdc, 2A max
(ConvertX est opérationnel a dc +8V min, +15V max.)
ATTENTION: N'utiliser que l'alimentation fournie avec votre ConvertX.

Interface de l'ordinateur central

Connecteur USB Type B

Débit de transfert du 480 Mbps maximum (haute vitesse)
USB 2.0
ATTENTION: N'utiliser que le cable USB fourni avec votre ConvertX.

Dimensions et poids

Dimension (L/H/P) 184 mm (L) x 32,4 (H) mm x 155 mm (P) 7,24 po x 1,28 po x 6,10 po

Poids 525g (1.16 lb)

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Conditions d'ambiance{XE}

Température de fonctionnement et de service garantie 5 à 40 degrés Celsius

Humidité de service 20% à 80% (à contre pression) maximum

Température de stockage maximum - 40 à 60 degrés Celsius

Humidité de stockage 20% à 95% (à contre pression) maximum

Vibrations, 2.0G_0 - Pk (5-300Hz), Sine sweep 5 minutes (Opération normale)
Fonctionnement 3.0Gp (5-300Hz) 11msec,
Choques,
Fonctionnement
Sine sweep intervals de 10 sec (Opération normale)
Décharge ±8KV décharge aérienne
Électrostatique ±4KV décharge de contact (Opération normale)
Pression Externe (Air Ambient)
Hauteur de chute sans entrave
Positionnement de Horizontale ± 15 degrés l'unité

68 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Normes de sécurité et EMC
Pays / régionÉ.-U.	TypeSécurité	OrganismeUL	NormeUL 1950 (adaptateurc.a. seulement)
	EMC	FCC	Partie 15, classe B
Canada	Sécurité	UL (C-UL)	CSA C22.2 N° 60950(adaptateur c.a.)
Europe	Sécurité	CE	IEC 60950(adaptateur c.a.)
China		CCC	Adaptateur c.a.seulement
	EMC	CE	EN 55022, classe B,EN 55024,
International		USB-IF	USB-IF (USBImplementer Forum)
		WHOL	Microsoft WindowsHardware QualifyingLabs

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

Spécifications pour WinDVD Creator 2
Format d'entrée	Vidéo : MPEG-1, MPEG-2, AVI Audio : WAV et MP3 Images : BMP, JPEG, GIF
Sortie video	MPEG-1 MPEG-2 DivX WMV AVI
Prise en charge de formats	VCD, DVD, DVD+VR, DVD-VR (les médias pris en charge incluent DVD-R, DVD+R, DVD+RW, DVD+VR, DVD-VR)
Compatibilité	Non compatible avec les fichiers .wcp créés par la première édition de WinDVD.

70 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

Conservez les adresses de courrier électronique et de site Web, ainsi que les numérios de téléphone et de télécopieur dans un endroit facilement accessible. Également, conservez à portée de main le numéro de série de votre convertisseur video numérique ainsi qu'une copie du bon d'achat.

Si vous éprouvez des problèmes durant l'installation ou le fonctionnement de votre ConvertX, veuillez tout d'abord consulter les sections pertinentes duprésent manuel qui se rapportent à la configuration et à l'installation (Chapitres 1 à 3). Si vous n'y découvert pas la solution, consultez le chapitre se rapportant à la maintenance et au dépannage, lequel débute en page 60. Vous pouze également visiter la section Foire aux questions (FAQ) de notre site Web pour vous aider à retrouver la solution au problème par vous-même.

REMARQUE : Nous tenons à vous encourager à visiter le site Web de Plextor (www.plextor.com) avant de contacter le service du soutien technique. Les réponses aux questions fréquement posées par les appelants sont situées dans la zone de soutien. Sélectionnez PlexHelper pour obtenir de l'aide en ligne ou pour consulter la Foire aux questions pour les questions communes.

Si vous recherche ne donneaucun résultat,notre service du soutien technique vous aidera à résoudre les problèmes spécifique liés à votre ConvertX.Dans de nombreux cas, un problème qui semble être causé par cette ConvertX émane en fait d'une autre piece de votre ordinateur.Dans de tels cas, notre personnel de soutien technique va tenter de vous aider à identifier la piece défectueuse,puis il vous réfereraaufabriquantde cette piece pour obtenir de l'aide supplémentaire.

Manuel d'installation et d'utilisation du convertisseur video numérique

ConvertX71

Comment contacter le service de soutien technique de Plextor?

Vous pouvez contacter le service de soutien technique de Plextor de plusieurs façon :

• Pour obtenir des réponses à vos questions, visitez notre Foire aux questions (www.plextor.com).
• Faites-nous parvenir un courrier électronique à [e-mail]. N'oubliez pas d'inclure votre numéro de téléphone ainsi que les heures pendant lesquelles nous pourrons vous joindre. Soyez aussi précis que possible dans la description de votre problème. Veuillez indiquer la configuration système, le matériel, les logiciels, ainsi que les versions des convertisseurs video numériques que vous utilisez.
• Appelez au [phone], et sélectionnez l'option soutien technique.

Avant d'envoyer un courrier électronique, de vous connecter au site, de télécopier ou d'appeler

Avant de nous contacter, veuilles recueillir le maximum des informations suivantes :

• Le numéro de série et le numéro TLA de votre ConvertX Your número de série est indiqué sur l'étiquette apposée sur votre convertisseur video numérique. Le numéro TLA est indiqué sur l'étiquette apposée à l'arrêt de votre convertisseur video numérique.
• Au besoin, le numéro de la plus récente version que vous avez télécharge pour votre convertisseur video numérique.
• La version du système d'exploitation Windows que vous utilisez.
• La marque ainsi que le numéro de modulo de votre ordinateur (par exemple, Dell 466/NP, Hewlett-Packard Pavilion 752n, etc.).

72 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

• Le type de carte graphique que vous utilisez (VGA, SVGA ou autre).
• La marque ainsi que le numéro de modulo de tous les autres péripériques installés sur ou branchés à votre ordinateur (par exemple, CD-ROM, scanner, carte fax, carte réseau).

Retour de matériel

Dans le cas peu probable que vous deviez returner un convertisseur videoo numérique à Plextor, vous aurez besoin d'un numero RMA (autorisation de return de marchandise). Vous devez avoir ce numero avant d'effectuer tout return de convertisseur videoo numérique Plextor pour fins de réparation ou de remplacement. Voici comment obtenir un numero RMA et returner votre convertisseur videoo numérique :

1. Contactez le service du soutien technique de Plextor. On vous aidera à dépanner votre système. S'il s'avéré que le ConvertX présente une défectuosité, le service technique vous attribuera un numéro d'autorisation.
2. Localisez le formulaire de demande d'un numéro RMA à : https://www.plextor.com/english/support/rma_request_form.htm. Complétez le formulaire en indiquant le numéro d'autorisation du service de soutien technique, et en indiquant les détails sur la défectuosité représentée par votre ConvertX. ÀpRES avoir complété le formulaire, cliquez sur le bouton Soumettre.

REMARQUE IMPORTANTE: Le traitement du formulaire RMA ne sera pas effectué sans le numéro d'autorisation du soutien technique.

1. Plextor yous returnera le formuale RMA par courrier electronique, en y indiquant le numero RMA ainsi que les informations relatives a l'expedition.
2. Lorsque vous aurez reçu le numéro RMA, emballez soigneusement le ConvertX Plextor dans une boîte, et incluez le formulaire RMA en tant que bordereau d'emballage.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

1. Inscrivez le numéro RMA en grands caractères sur l'extérieur de la boîte, et expédiez la boîte contenant le ConvertX à Plextor.

Pour contacter le service RMA de Plextor

Vous pouvez contacter le service RMA et demander des formulaires RMA à :

• [e-mail]
  Ou par télécopieur, au [phone]
  Ou en appelant au [phone]

Emballage de votre ConvertX

Dans la mesure du possible, emballez votre ConvertX dans sa boîte d'origine. Certains parmi notre clientèle n'ont pas conservé leurs boîtes et ont dû utiliser des méthodes d'emballage moins sûres pour nous returner leur unité.

Si vous n'avez pas reçu une boîte d'emballage, nous vous recommendons d'utiliser une entreprise reconnaue (telle que Poste Canada) pour expédier votre ConvertX. Si vous ne disposez pas d'un tel type d'entreprise dans votre région, demandez un index des entreprises d'emballage lorsque vous nos contacent pour obtenir un numéro RMA avant de returner votre convertisseur video numérique.

Expédition de votre ConvertX à Plextor

Assurez-vous d'inscrire le numéro RMA sur l'extérieur de la boîte d'expédition. Toute unité expédée à Plextor sans numéro RMA sera refusée.

REMARQUE: Le numéro RMA doit être visiblement indiqué sur l'extérieur de la boîte d'expédition.

Les unités ConvertX doivent être expériées doivent être affranchies. Étant donné que Plextor ne peut être tenu responsable des dommages subis au cours de l'expédition, nous vous recommendons d'assurer votre envoi.

74 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

PLEXTOR CORP. (« Plextor ») garantieto revirte convertisseur video numérique ConvertX contre toute defectuosite matérielle et de main d'oeuvre, sous une utilisation normale, pour une durée d'un an suivant la date d'achat de l'unité. Dans l'eventualité ou ce produit se révèle defectueux au cours de la période de garantie, PLEXTOR va procédé, à son choix, à la réparation ou au remplacement de l'unité defectueuse.

Cette garantie s'annule dans les cas suivants : a) cette unité est opérée ou stockée sous des conditions anormales d'utilisation et de maintenance ; b) si l'unité est réparée, modifiée ou ALTERée, sauf si PLEXTOR autorise expressément par écrit une telle réparation, modification ou altration ; c) si l'unité est soumise aux éléments suivants : abus, négligence, foudroiement, panne électrique, emballage inadéquat ou accident ; d) si l'unité n'est pas installée de manière appropriée ; ou e) si le numéro de série de l'unité est mutilé ou manquant.

En aucun cas PLEXTOR ne peut être tenu responsable des dommages directs, particuliers ou indirects, incluant, mais sans s'y limiter, dommage ou perte de propriété ou de matériel, perte de profits ou de revenus, frais de remplacement de biens ou dépenses ou inconveniens liés aux interruptions de service. En aucun cas une personne ne pourrait avoir droit à une somme supérieure à celle du prix d'achat débuté pour l'unité.

Pour obtenir le service de garantie, vous doivent contacter le service du soutien technique de PLEXTOR, en appelant au [phone]. Le service va tenter de diagnostiquer et de corriger votre problème par téléphone. Si l'unité ne fonctionne pas comme il se doit, le service du soutien technique émettra un nombre d'autorisation à utiliser sur votre demande de retard RMA. On vous demandera de fournir une preuve d'achat afin de confirmer que l'unité est toujours couverte par la garantie.

Manuel d'installation et d'utilisation du convertisseur video numérique

ConvertX75

Tout retour de produit doit être préalablement autorisé par le service RMA de PLEXTOR. L'autorisation est confirmée par le biais de l'émission du numéro RMA, lequel doit être écrit en évidence sur l'extérieur de la boîte dans laquelle l'unité défectueuse est returnée à PLEXTOR.

Toutes les unités ConvertX returnées à PLEXTOR doivent être emballées soigneusement et l'envoit doit être affranchi. Si l'envoi provient des États-Unis, l'unité ConvertX sera returnée au client au frais de Plextor. Pour les unités ConvertX qui proviennent de l'extérieur des États-Unis, le client est responsable des frais d'expédition à l'aller et au retard.

REMARQUE: La validité de la garantie se limite à l'application selon le lieu d'achat d'origine du ConvertX.

Si vous résidez à l'extérieur des États-Unis ou du Canada

Remarquez que la garantie et la politique RMA ne s'appliquent qu'aux États-Unis et au Canada Si vous habitez en Amérique du Sud, contactez votre fournisseur ou votre revendeur pour toutes réclamations liées à la garantie ou au RMA.

76 Manuel d'installation et d'utilisation du convertisseur video numérique ConvertX

A

adaptateur c.a·67

adaptateur c.a.

branchement · 16

connexion·7

affichage des propriétés de fichier 43

aide

fenetre creer un film · 48

ajout demenus·31

ajouter une marque de chapitre·46

alimentation·67

connecteur·6,7,67

DEL·6,67

apercu·35

apercu d'un projet·43

bibliothèque de thèmes·45

bibliothèque des effets de

transition·42

boîte

expédition·73,74

boutton Afficher les sous-séquences video · 41

boutton Bibliothèque · 39

boutton Capturer · 34, 35

boutton Concevoir·44, 45

bbutton Configurer · 36

boutton Creer un film · 31, 48

boutton Editor · 38, 39

boutton Enregister · 36, 37

boutton Gestionnaire de

Peripheriques·21

boutton Horloge·42

boutton Importer · 31

boutton Lecture 39

apercu·43

bouttonRemanier·41

boutton Scéimage/schéma

chronologique·39

boutton Transition·42

bouttons bibliothèque · 39

branchement du ConvertX·16

C

cable USB·7

branchement · 16

capacitédisquedur·4,63

capacité du disque·25

capture·31

copie protégée·61

dépannage·61

capture de média · 34

capture sur disque dur·29

capture/gravure directe

DVD réinscriptible·52

catchurer

média·36

caracteristiques · 3,5

carte graphiques video requise·4, 63

carte son requise · 4 ,63

CD

aperçu de la création · 30

capacité·51

graver un projet · 32, 33, 48

charger le contenu à partir du

disque dur·49

compression

DivX·25

DivX examples 66

MPEG-1·25

MPEG-1 example·65

MPEG-2·25

MPEG-2 examples · 65

MPEG-4·25

MPEG-4 examples · 66

options·51

conception·31

conditions d'ambiance·68

configuration

minimum· 4,63

connector l'entrée video · 23

connecteur 9V cc·7

connecteur S-Video · 6,23

connecteur, alimentation · 7

connecteurs

face arrière·7

faceavant·5

panneau avant·67

connexion des sources video et

audio·24

contenu de l'emballage · 5

ConvertX

commandes·5

detection dans Windows·21

face arrière·7

face avant · 5

marche, arrêt · 20

ConvertX

Diagramme Bloque · 1

copie, protection · 61

creation

procedure·44

créer un film, fenêtre·47

D

débit de transfert, USB 2.0·67

démarrage

WinDVD Creator·27

dépannage·23,60

conseils·61

diapositives 41

transition·42

dimensions·67

DirectX, prise en charge requise 64

disques

gestionnaire·51

DivX

codec dans WinDVD Creator 43

exampie de durée

d'enregistrement 66

taux de compression 25

durée d'enregistrement video · 25

65

DVD

aperçu de la création·30

capacité·51

graver un projet · 32, 33, 48

DVD réinscriptible

capture/gravure directe·52

DVD-video · 25

E

éditer·31

edition·38

elements interactifs

ajout·31

emballage pour expulsion·74

EMC, standards · 69

encoder matériel · 3

enregistement d'un projet 43

enregistrement

directement sur disque dur·29

enregistrement produit · 20

enregistrement video

durée·65

entées

liste des péripériques · 35

entree

connecteurs·23

format video · 65

entree video · 3

expédition de votre lecteur/graveur

73,74

F

face arrière

connecteurs · 7

face avant

connecteurs · 5

contrôles·5

indicateurs · 5

fenetre Apercu·39,48

fonctions·45

fenetre Concevoir 44

fonctions·45

fenetre Creer un film·47

fenetre d'edition

sous-fenêtes·38

fenetre d'edition·39

fenetre de format·49

fenêtre de tâches, WinDVD

Creator·28

fenetre Parametes du péripérisque 50

fenetre Sélectionner média·49

fichier,sauver·43

fichiers.avi·8

fichiers.inf·20

fichiers.mpg·8

fichiers d'aide, videolecteur

WinDVD·58

format d'entrée, WinDVD Creator 70

formatDivX·8

format ISO·8

format MPEG-4

DivX·8

ISO·8

format pris en charge, WinDVD

Creator·70

G

garantie · 3, 75

gestionnaire de disques · 29, 51

fenetre · 51

gestionnaire de video · 40 , 42

graver

CD·48

disque DVD·48

fenêtre de selection du média

49

options · 50

graver

fenetre Parametes du

periphérique·50

graver sur le disque · 49

H

humidité, specifications · 68

1

images par seconde · 64

indicateur d'enregistrement · 6 ,67

informations sur le disque·35

insertion de texte · 45

installation

ConvertX·10

dépannage·61

videolecteur WinDVD·55

WinDVD Creator·26

installation échouée·20

interface · 63

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

USB 2.0· 4

interface système·63

interface, ordinateur · 67

L

lecteur CD-ROM requis · 4 ,63

lecteur CD-RW recommende · 4

lecteur/graveur DVD±RW

recommé·63

liste,peripériques d'entrée·35

logiciel

mise à niveau·60

telechargement·60

logiciel, WinDVD 5·3

M

maintenance·60

marque de chapitre 45

ajouter·46

supprimer · 45

média

capture·31,34

édition·31

mediathèque·35,39

mémoire minimum·4,63

menu de thèmes, édition·46

menus,ajout·31

mise à niveau du logiciel·60

mises à jour suggérées · 4

modèle du produit · 63

moniteur requis · 63

MPEG

capture de video · 3

profil·64

specifications·64

MPEG-1

exampie de durée

d'enregistrement 65

taux de compression 25

MPEG-2

exampie de durée

d'enregistrement·65

taux de compression 25

MPEG-4·8, 43

exampie de durée

d'enregistrement·66

taux de compression · 25

multiplex·65

N

normes de sécurité · 69

NTSC·49

numéo de série · 56

numéro d'autorisation de soutien technique · 73

Numéro de modele du produit·63

numéro de série · 27

numéro RMA·73,74

0

options

graver·50

ordinateur

changement·23

ordinaturerquis·4,63

ordinateur,interface·67

outil de montage video·41

P

PAL·49

panneau avant

connecteurs·67

panneau de contrôle, ConvertX 36

partage·47

partager un projet · 31

pilote de péripérisque, installation 10

pilotes

installation · 16

localisation manuelle · 20

plateau de chapitres 45

poids·67

position de fonctionnement · 63

précautions·9

premier démarrage, WinDVD

Creator 32

R

résolution d'écran·4

retours·73

S

sauverfichier·43

sauver sur disque dur·49

scérimage·39

schémacchronologique·39

sesquence videoo

calibrage·40

diviser en segments séparés 41

utiliser les diapositives pour

calibrer·40

sortie

format video · 65

sortie video, WinDVD Creator·70

source audio, connexion au

ConvertX·24

source video, connexion au

ConvertX·24

soutien·71

soutien technique · 3 ,71

soutien technique, numero

d'autorisation·73

specifications·63

ConvertX·63

WinDVD Creator·70

stockage

humidité·68

température·68

structure GOP·65

supprimer une marque de chapitre 45

S-Video

connecteur·67

synchronisation, video et audio · 3

système d'exploitation·20

syntème d'exploitation requis ^·4 63

système TV

NTSC·49

PAL·49

T

taillde capture·64

taux de compression 25

température de performance

garantie·68

titre

ajouter·42

ajuster·42

transition

ajouter·42

ajuster 42

U

USB

connecteur·67

haute-vitesse · 3

USB 2.0· 63

connecteur·7

débit de transfert·67

V

video

compression·43,64

connecteur·67

connecteurs · 6 ,23

débit binaire·64

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

enregistrement·37

entree·23

format d'entrée·65

format de sortie · 65

video composite·23

video, durée d'enregistrement·25

Video-CD·49

videolecteur WinDVD·55

commandes·57

fichiers d'aide · 58

installation du logiciel · 55

lancement·57

videothèque·35

W

Windows 2000·10

Windows XP · 10

Windows, detection du ConvertX 21

WinDVD Creator · 3

creer un disque DVD·30

démarrage·27

edition·38

enregistrement direct sur disque dur·29

fenetre Concevoir·44

fenetre Creer un film·47

fenetre d'edition·38

fenetre de capture·34

fenetre de taches·28

fenetre du gestionaire de disques 51

installation du logiciel · 26

premier demarrage 32

specifications·70

utilisation avec ConvertX · 26

Cette page est laissée vierge intentionnellement.

Manuel d'installation et d'utilisation du convertisseur videoe numérique ConvertX

PLEXTOR CORP.

48383 Fremont Blvd.

Suite 120

Fremont CA 94538-6509

Telephone: [phone]

800-886-3935

Télécopieur 510-651-9755

：

[e-mail]

Courriel:

www.plextor.com
