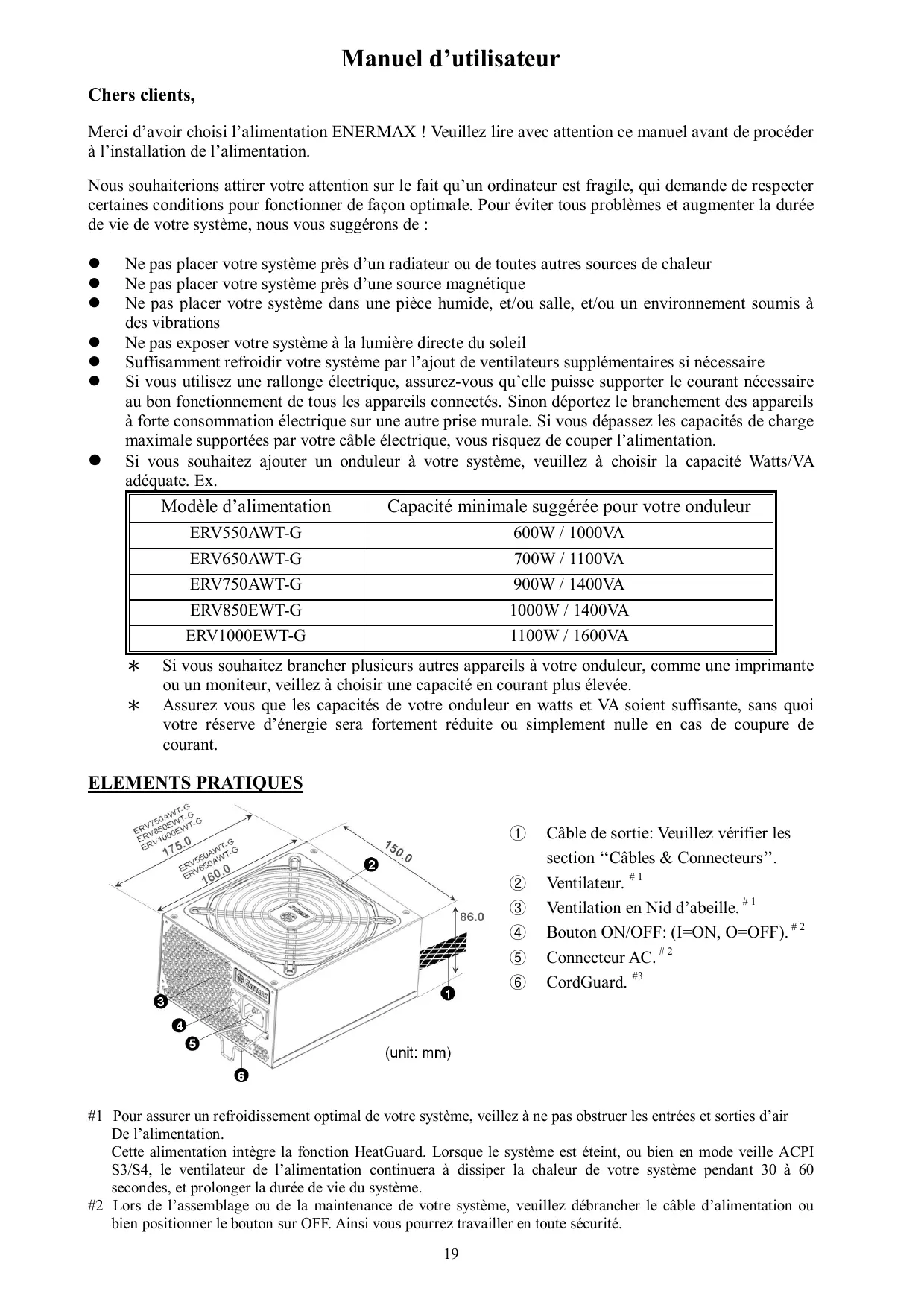

Manuel d’utilisateur Chers clients, Merci d’avoir choisi l’alimentation ENERMAX ! Veuillez lire avec attention ce manuel avant de procéder à l’installation de l’alimentation. Nous souhaiterions attirer votre attention sur le fait qu’un ordinateur est fragile, qui demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée de vie de votre système, nous vous suggérons de :      

Ne pas placer votre système près d’un radiateur ou de toutes autres sources de chaleur Ne pas placer votre système près d’une source magnétique Ne pas placer votre système dans une pièce humide, et/ou salle, et/ou un environnement soumis à des vibrations Ne pas exposer votre système à la lumière directe du soleil Suffisamment refroidir votre système par l’ajout de ventilateurs supplémentaires si nécessaire Si vous utilisez une rallonge électrique, assurez-vous qu’elle puisse supporter le courant nécessaire au bon fonctionnement de tous les appareils connectés. Sinon déportez le branchement des appareils à forte consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre câble électrique, vous risquez de couper l’alimentation. Si vous souhaitez ajouter un onduleur à votre système, veuillez à choisir la capacité Watts/VA adéquate. Ex.

Modèle d’alimentation

Capacité minimale suggérée pour votre onduleur

1100W / 1600VA Si vous souhaitez brancher plusieurs autres appareils à votre onduleur, comme une imprimante ou un moniteur, veillez à choisir une capacité en courant plus élevée. Assurez vous que les capacités de votre onduleur en watts et VA soient suffisante, sans quoi votre réserve d’énergie sera fortement réduite ou simplement nulle en cas de coupure de courant.

ELEMENTS PRATIQUES ① ② ③ ④ ⑤ ⑥

Câble de sortie: Veuillez vérifier les section ‘‘Câbles & Connecteurs’’. Ventilateur. # 1 Ventilation en Nid d’abeille. # 1 Bouton ON/OFF: (I=ON, O=OFF). # 2 Connecteur AC. # 2 CordGuard. #3

#1 Pour assurer un refroidissement optimal de votre système, veillez à ne pas obstruer les entrées et sorties d’air De l’alimentation. Cette alimentation intègre la fonction HeatGuard. Lorsque le système est éteint, ou bien en mode veille ACPI S3/S4, le ventilateur de l’alimentation continuera à dissiper la chaleur de votre système pendant 30 à 60 secondes, et prolonger la durée de vie du système. #2 Lors de l’assemblage ou de la maintenance de votre système, veuillez débrancher le câble d’alimentation ou bien positionner le bouton sur OFF. Ainsi vous pourrez travailler en toute sécurité. 19

#3 Le câble d’alimentation peut se décrocher très facilement. Le système ENERMAX CordGuard permet de fixer le câble d’alimentation sur l’alimentation, rendant la déconnexion quasi impossible.

①Mettre l'alimentation dans le boîtier, et vous assurer que le bouton est bien sur la position”O”.

②Insérer simultanément les deux côtés du système de fixation CordGuard dans l’emplacement prévu à cet effet proche du connecteur d’alimentation.

③Brancher le câble dans l’alimentation.

④Refermer le système CordGuard pour bloquer le câble d’alimentation.

1. CordGuard est compatible avec le câble A.C. fourni avec l’alimentation ENERMAX fonction CordGuard. Les autres câbles A.C. sont susceptibles d'être incompatibles. 2. Lorsque vous réalisez des manipulations du système, veuillez retirer le câble d’alimentation de la prise murale ou mettre l’alimentation en position ‘O’.

CABLES & CONNECTEURS Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvenez pas à insérer facilement un câble dans un connecteur, veuillez vérifier son sens d’insertion. Ne pas forcer ou modifier les connecteurs. Cela pourrait endommager votre système ou l’alimentation. La garantie sera annulée. Veuillez suivre les instructions ci-dessous pour le branchement des câbles modulaires. (ERV550AWT-G / ERV650AWT-G)

Sockets NOIR 5P (P=broche) Les sockets noirs fournissent aux câbles modulaires du 3.3V/5V/12V pour les disques durs et autres périphériques.

Sockets ROUGES 12P (P=broche) Les sockets rouges fournissent du 12V aux câbles modulaires pour les cartes graphiques, CPU et mémoire.

(ERV750AWT-G / ERV850EWT-G / ERV1000EWT-G)

Sockets ROUGES 12P (P=broche) Les sockets rouges fournissent du 12V aux câbles modulaires pour les cartes graphiques, CPU et mémoire.

Sockets NOIR 5P (P=broche) Les sockets noirs fournissent aux câbles modulaires du 3.3V/5V/12V pour les disques durs et autres périphériques.

＊ Ce produit intègre la protection contre sur-courant sur les rails 12V mutiple. Si vous laissez de nombreux périphériques consomment la puissance sur un seul rail 12V, il peut déclencher le protection contre sur-courant et éteindre le système. Veilliez distribuer les câble d'alimentation de certains périphériques ver d'autres rails 12V pour partager la charge afin d'assurer le stabilité et le sécurité.

CONNECTOR TYPES 24P Carte Mère Câble indigène, courant 12V distribué par 12V1 Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB 8P CPU +12V Câble indigène, courant 12V distribué par 12V1 (750/850/1000W) Pour les serveurs et stations de travail multi-CPU et certaines mono CPU. 4+4P (8P) CPU +12V, en mode combiné Câble indigène, courant 12V distribué par 12V1 La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU. 4+4P (8P) CPU +12V, en mode séparé Câble indigène, courant 12V distribué par 12V1 La configuration 4-pins supporte les systèmes mono CPU. Certaines stations de travail ou serveurs multi-CPU pourraient avoir besoin de ce connecteur 4-pins 12V supplémentaire. Veuillez utiliser le connecteur marqué“12V”. 6+2P (8P) PCI Express, en mode combiné Câble indigène, courant 12V distribué par 12V4 (850/1000W) La configuration 8-pins supporte les dernières cartes graphiques PCI-E.

6+2P (8P) PCI Express, en mode séparé / 6P PCI Express Câble indigène, courant 12V distribué par 12V4 (850/1000W) La configuration 6-pins supporte la plupart des cartes graphiques PCI-E. 21

SATA # 1 Pour les disques durs/ lecteurs optique SATA/SAS. 4P Molex # 2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP. FDD Pour lecteur de disquette #1 Certains disaues dures SATA peuvent accepter une alimentation SATA ou 4P Molex. Utiliser l’un des deux connecteurs, et JAMAIS les deux en même temps. #2 Certains carts mères nécessitent ce connecteur pour partager le current 12V de connecteur 24-pin Mainboard vers PCI-E. Si votre système est équipé de plusieurs cartes graphiques haut de gamme, veuillez branchez ce connecteur à l’emplacement prévu de la carte-mère et vérifiez le manuel de celle-ci pour plus de détails.

CABLES MODULAIRES FOURNIS Utiliser uniquement les câbles modulaires certifiés par ENERMAX et fournis avec l’alimentation. Les autres câbles pourraient ne pas être compatibles et pourraient endommager votre alimentation, votre système, et annuler la garantie. EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des connecteurs PCI-E 6P ou 8P. EMC019-G: 4 x SATA drives Câble modulaire pour lecteurs SATA/SAS comme les disques durs et lecteurs optiques.

EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Câble modulaire pour lecteur et autres périphériques IDE/SCSI/SAS, plus connecteur d’alimentation pour 1 FDD.

EMC021-G: 2 x SATA & 2 x 4P Molex Câble modulaire pour lecteur et autres périphériques SATA/SAS/IDE/SCSI.  

Les câbles modulaires fournis sont différents suivants les modèles et les pays. Nous proposons des câbles optionnels. Pour les découvrir, visitez www.enermax.com

A l’intention des intégrateurs: Si votre configuration nécessite des câbles modulaires spéciaux, veillez contacter votre représentant commercial Enermax.

BRANCHER / DEBRANCHER UN CABLE MODULAIRE Brancher un câble modulaire à l’alimentation Le connecteur 5P / 12P des câbles modulaires porte une flèche: Procédez ainsi pour connecter un câble: 1. Connecteur noir sur socket noir, et rouge avec rouge. 2. Les flèches blanches se rencontrent. 3. Ainsi la connexion est possible. Débrancher un câble modulaire de l’alimentation Les connecteurs 5P / 12P des câbles modulaires ont deux crochets de sûreté qui s’accrochent au socket de l’alimentation. Pour retirer le câble, appuyez sur les deux crochets et tirer doucement.

DEMARRER VOTRE SYSTEME Avant de démarrer votre système, veuillez vérifier les points suivants: 1. Le connecteur d’alimentation principal est correctement branché (24P). 2. Le connecteur CPU +12V (4P ou 8P), et/ou le connecteur 4P Molex (si nécessaire) sont correctement branchés. 3. Tous les autres connecteurs nécessaires sont correctement branchés. 4. Le cordon d’alimentation doit être connecté à la prise électrique murale et à l’alimentation. 5. Fermer le boîtier de votre système. 6. Placer le bouton ON/OFF de l’alimentation sur la position ‘ON’ et votre système est prêt à démarrer.

PROTECTION, PRECAUTION ET SECURITE Cette alimentation intègre plusieurs protections. Dans des situations anormales, celle-ci s’arrêtera automatiquement pour éviter tout danger pour vous et votre PC. Ces situations sont la plupart du temps liées à un disfonctionnement d’un composant ou à une mauvaise manipulation. Dans ces circonstances, merci de suivre les points suivants : 1. Placer le bouton I/O de l’alimentation sur la position ‘O’, puis déconnecter le câble d’alimentation de la prise murale électrique aisément accessible. 2. Vérifier la température de l’alimentation en la touchant. Si elle est vraiment chaude, cela peut être dû à un mauvais fonctionnement du ventilateur ou à la mauvaise position de votre PC. 3. Attendre quelques minutes que l’alimentation refroidisse. 4. Reconnecter le cordon d’alimentation au mur et à l’alimentation elle-même. 5. Placer le boutons I/O de l’alimentation sur la position ‘I’ et relancer votre système. 6. Vérifier si tous les ventilateurs fonctionnent. 7. Contacter le service technique de chaque composant qui vous semble être la cause de ce problème. Si vous avez des questions, merci de contacter ENERMAX ou l’un de ses agents à travers le monde. Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. ©2011 ENERMAX Technology Corporation. All rights reserved. Toute reproduction, par quelque manière que ce soit, est strictement interdite sans l’autorisation écrite de ENERMAX.
