REVOLUTION87 ERV550AWT-G 80PLUS GOLD - Alimentation pour ordinateur ENERMAX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Alimentation ATX
Certification	80 PLUS Gold
Puissance	550 Watts
Tension d'entrée	100-240V
Fréquence d'entrée	47-63 Hz
Dimensions approximatives	150 mm x 140 mm x 86 mm
Poids	1.8 kg
Connecteurs principaux	1 x 24-pin, 1 x 4+4-pin CPU, 2 x 6+2-pin PCIe
Compatibilités	Compatible avec les systèmes ATX, Micro-ATX et Mini-ITX
Fonctions principales	Protection contre les surcharges, protection contre les courts-circuits, ventilation silencieuse
Entretien et nettoyage	Nettoyage régulier des ventilateurs et des grilles d'aération recommandé
Pièces détachées et réparabilité	Non spécifié, vérifiez la disponibilité auprès du fabricant
Sécurité	Certifications de sécurité CE, UL, FCC
Informations générales	Conçue pour une efficacité énergétique élevée et un fonctionnement silencieux

FOIRE AUX QUESTIONS - REVOLUTION87 ERV550AWT-G 80PLUS GOLD ENERMAX

Quel est le rendement énergétique de l'ENERMAX REVOLUTION87 ERV550AWT-G ?

L'ENERMAX REVOLUTION87 ERV550AWT-G a une certification 80 PLUS Gold, ce qui signifie qu'il a un rendement énergétique d'au moins 87 % à une charge de 50 %.

Comment puis-je vérifier si mon alimentation fonctionne correctement ?

Vous pouvez vérifier le bon fonctionnement de votre alimentation en utilisant un multimètre pour mesurer la tension des différentes lignes (3.3V, 5V, 12V) ou en utilisant un testeur d'alimentation spécialisé.

Que faire si mon PC ne s'allume pas avec l'ENERMAX REVOLUTION87 ERV550AWT-G ?

Vérifiez d'abord que tous les câbles sont correctement branchés. Assurez-vous que l'alimentation est bien connectée à la carte mère et aux composants. Testez également l'alimentation en la branchant sur un autre PC ou utilisez un testeur d'alimentation.

Y a-t-il un mode de fonctionnement silencieux sur cette alimentation ?

Oui, l'ENERMAX REVOLUTION87 ERV550AWT-G est équipée d'un ventilateur qui fonctionne en mode silencieux à faible charge, ce qui réduit le bruit lors d'une utilisation normale.

Comment nettoyer mon alimentation ENERMAX REVOLUTION87 pour éviter la surchauffe ?

Débranchez l'alimentation et utilisez un compresseur d'air ou un aspirateur avec un embout doux pour enlever la poussière des grilles et des ventilateurs. Évitez d'ouvrir l'alimentation elle-même.

Quels sont les protections intégrées dans l'ENERMAX REVOLUTION87 ERV550AWT-G ?

L'alimentation dispose de plusieurs protections, notamment la protection contre les surtensions, la protection contre les sous-tensions, la protection contre les surcharges et la protection contre les courts-circuits.

Puis-je utiliser l'ENERMAX REVOLUTION87 ERV550AWT-G pour une configuration avec plusieurs cartes graphiques ?

Oui, l'ENERMAX REVOLUTION87 ERV550AWT-G est conçue pour supporter des configurations à plusieurs cartes graphiques, tant que la consommation totale ne dépasse pas la capacité de 550 W.

Où puis-je trouver le manuel d'utilisation de l'ENERMAX REVOLUTION87 ERV550AWT-G ?

Le manuel d'utilisation peut généralement être trouvé sur le site officiel d'ENERMAX dans la section support ou téléchargement, ou inclus dans l'emballage de l'alimentation.

MODE D'EMPLOI REVOLUTION87 ERV550AWT-G 80PLUS GOLD ENERMAX

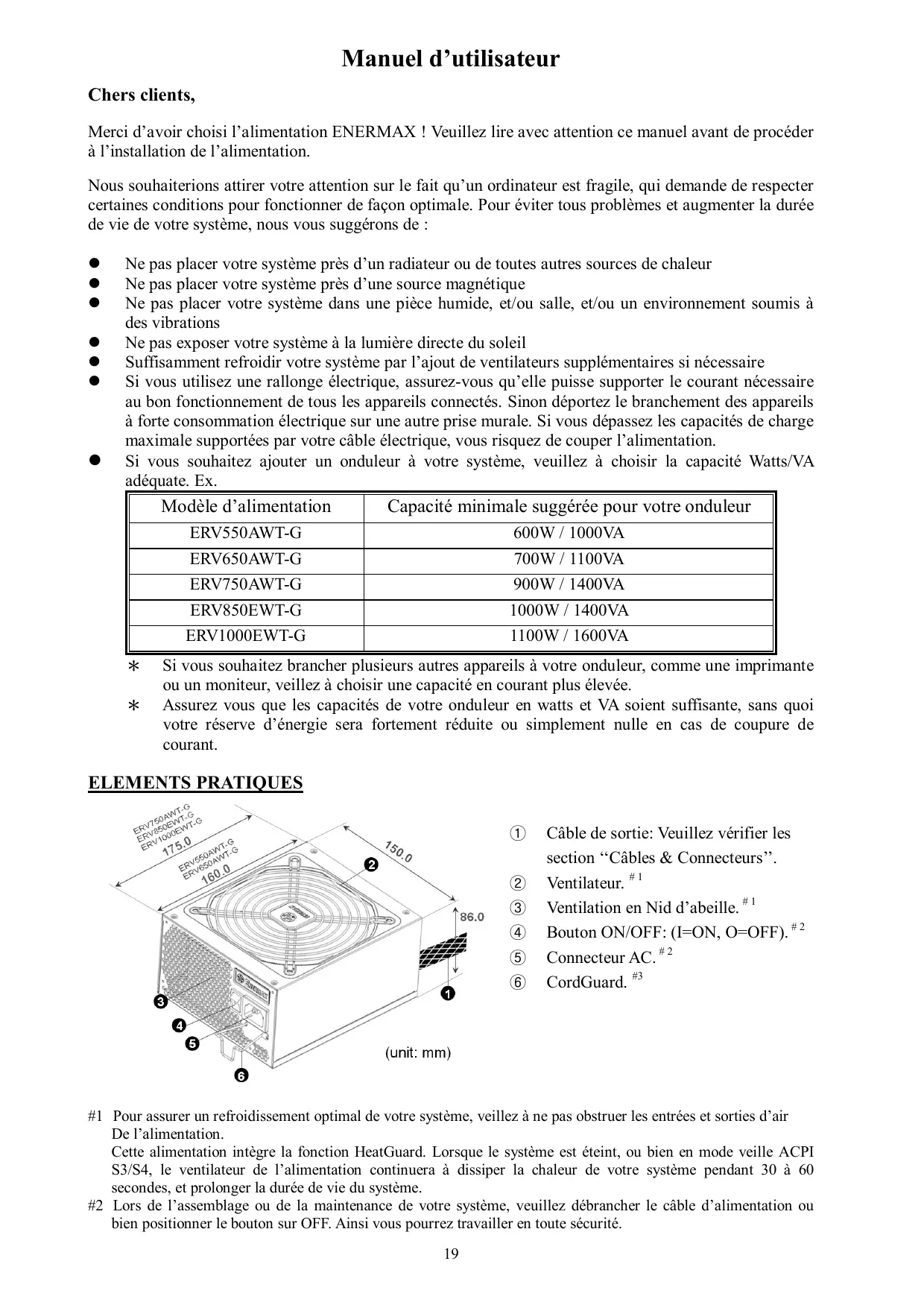

Manuel d'utilisateur

Merci d'avoir choisi l'alimentation ENERMAX! Veuillez lire avec attention ce manuel avant de procéder à l'installation de l'alimentation.

Nous souhaiterions attirer votre attention sur le fait qu'un ordinateur est fragile et demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée de vie de votre système, nous vous suggérons de :

• Ne pas placer votre système près d'un radiateur ou de toutes autres sources de chaleur
• Ne pas placer votre système près d'une source magnétique
• Ne pas placer votre système dans une pièce humide, et/ou sale, et/ou un environnement soumis à des vibrations
• Ne pas exposer votre système à la lumière directe du soleil
• Suffisamment refroidir votre système par l'ajout de ventilateurs supplémentaires si nécessaire
• Si vous utilisez une rallonge électrique, assurez-vous qu'elle puisse supporter le courant nécessaire au bon fonctionnement de tous les appareils connectés. Sinon déportez le branchement des appareils à forte consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre câble électrique, vous risquez de couper l'alimentation.
• Si vous souhaitez ajouter un onduleur à votre système, veuillez à désirer la capacité Watts/VA ajustée. Ex.

Modèle d'alimentation	Capacité minimale sugérée pour votre onduleur
ERV550AWT-G	600W / 1000VA
ERV650AWT-G	700W / 1100VA
ERV750AWT-G	900W / 1400VA
ERV850EWT-G	1000W / 1400VA
ERV1000EWT-G	1100W / 1600VA

• Si vous souhaitez brancher plusieurs autres appareils à votre onduleur, comme une imprimante ou un moniteur, veillez à choisir une capacité en courant plus élevée.
• Assurez-vous que les capacités de votre onduleur en watts et VA soient suffisantes, sans quoi votre réserve d'énergie sera fortement réduite ou simplement nulle en cas de coupure de courant.

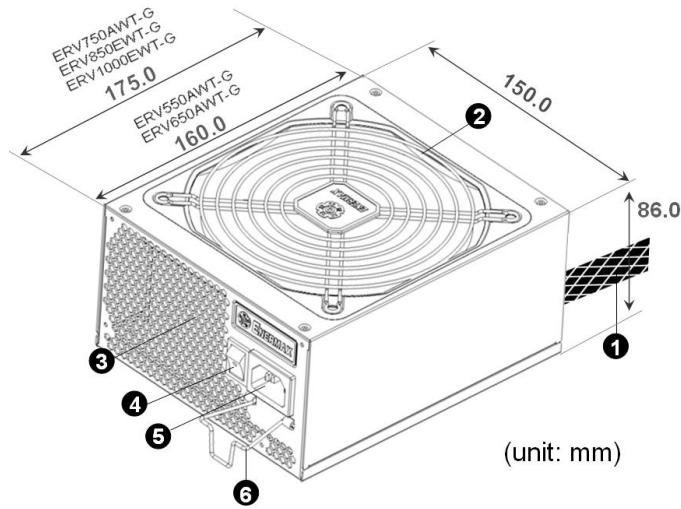

Elements pratiques

Cable de sortie: Veuillez vérifier les sections "Cables & Connecteurs". Ventilateur. Ventilation en Nid d'abeille. Bouton ON/OFF: (I=ON, O=OFF). Connecteur AC. CordGuard.

Pour assurer un refroidissement optimal de votre système, veillez à ne pas obstruer les entrées et sorties d'air de l'alimentation. Cette alimentation intègre la fonction HeatGuard. Lorsque le système est éteint, ou bien en mode Veille ACPI S3/S4, le ventilateur de l'alimentation continue à dissiper la chaleur de votre système pendant 30 à 60 secondes, et prolonge la durée de vie du système. Lors de l'assemblage ou de la maintenance de votre système, veuillez débrancher le câble d'alimentation ou bien positionner le bouton sur OFF. Ainsi vous pourrez travailler en toute sécurité.

3 Le câble d'alimentation peut se décrocher très facilement. Le système ENERMAX CordGuard permet de fixer le câble d'alimentation sur l'alimentation, rendant la déconnexion quasi impossible.

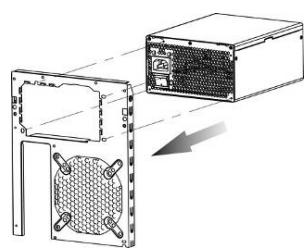

① Mettre l'alimentation dans le boîtier, et vous assurer que le bouton est bien sur la position "O".

② Insérer simultanément les deux côtés du système de fixation CordGuard dans l'emplacement prévu à cet effet proche du connecteur d'alimentation.

(3) Brancher le câble dans l'alimentation.

Refermer le système CordGuard pour bloquer le câble d'alimentation.

1. CordGuard est compatible avec le câble A. C. fourni avec l'alimentation ENERMAX fonction CordGuard. Les autres câbles A. C. sont susceptibles d'être incompatibles.
2. Lorsque vous réaliserez des manipulations du système, veuillez retirer le cable d'alimentation de la prise murale ou mettre l'alimentation en position 'O'.

CABLES & Connecteurs

Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvenez pas à insérer facilement un câble dans un connecteur, veuillez vérifier son sens d'insertion. Ne pas forcer ou modifier les connecteurs. Cela pourrait endommager votre système ou l'alimentation. La garantie sera annulée. Veuillez suivre les instructions ci-dessous pour le branchement des câbles modulaires.

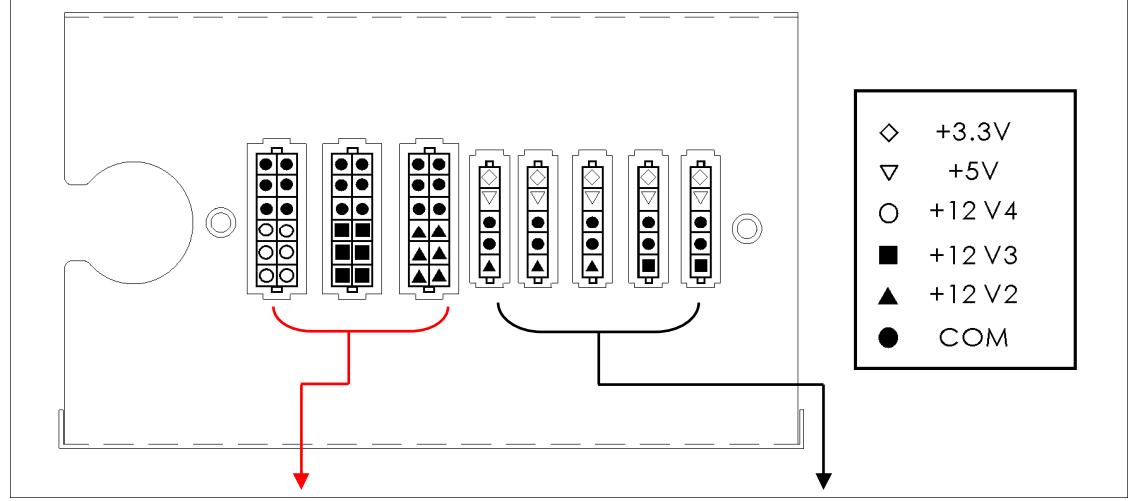

Sockets NOIR 5P (p=broche)

Les sockets noirs fournissant aux câbles modulaires du 3.3V/5V/12V pour les disques durs et autres périphériques.

Sockets ROUGES 12P (p=broche)

Les sockets rouges fournissant du 12V aux câbles modulaires pour les cartes graphiques, CPU et mémoire.

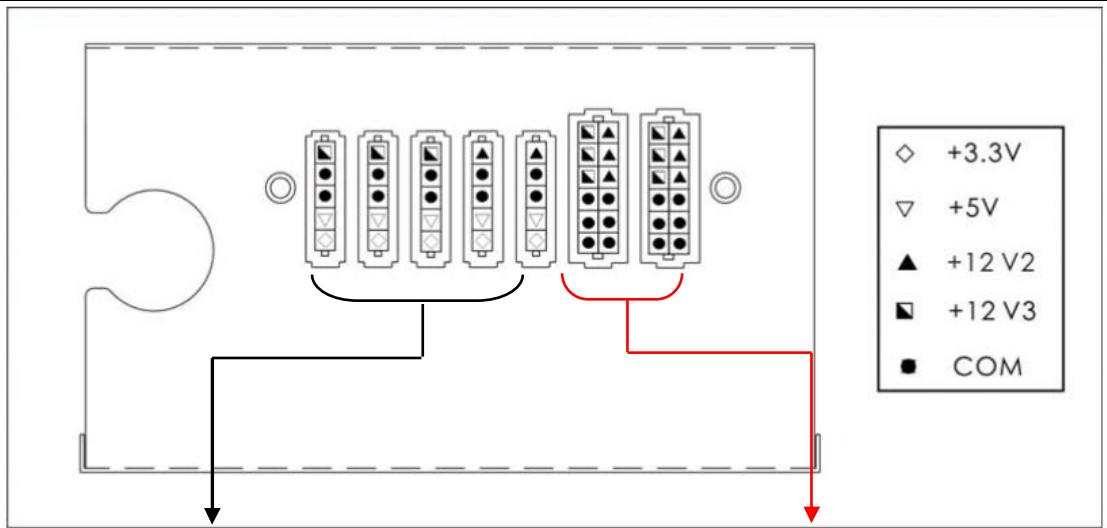

Sockets ROUGES 12P (p=broche)

Les sockets rouges fournissant du 12V aux câbles modulaires pour les cartes graphiques, CPU et mémoire.

Sockets NOIR 5P (p=broche)

Les sockets noirs fournissent aux câbles modulaires du 3.3V/5V/12V pour les disques durs et autres périphériques.

• Ce produit intègre la protection contre sur-courant sur les rails 12V multiples. Si vous laissez de nombreux périphériques consommer la puissance sur un seul rail 12V, il peut déclencher la protection contre sur-courant et éteindre le système. Veilliez distribuer les câbles d'alimentation de certains périphériques vers d'autres rails 12V pour partager la charge afin d'assurer la stabilité et la sécurité.

	24P Carte Mère Câble indigène, courant 12V distribué par 12V1 Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB
	8P CPU +12V Câble indigène, courant 12V distribué par 12V1 (750/850/1000W) Pour les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode combiné Câble indigène, courant 12V distribué par 12V1 La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode séparé Câble indigène, courant 12V distribué par 12V1 La configuration 4-pins supporte les systèmes mono CPU. Certaines stations de travail ou serveurs multi-CPU pourraient avoir besoin de ce connecteur 4-pins 12V supplémentaire. Veuillez utiliser le connecteur marqué“12V”.
	6+2P (8P) PCI Express, en mode combiné Câble indigène, courant 12V distribué par 12V4 (850/1000W) La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
	6+2P (8P) PCI Express, en mode séparé / 6P PCI Express Câble indigène, courant 12V distribué par 12V4 (850/1000W) La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
SATA #1 Pour les disques durs/ lecteurs optique SATA/SAS.
4P Molex #2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP.
FDD Pour lecteur de disquette

1 Certains disques durs SATA peuvent accepter une alimentation SATA ou 4P Molex. Utiliser l'un des deux connecteurs, et JAMAIS les deux en même temps.

CABLES modulaires fournis

Utiliser uniquement les cables modulaires certifiés par ENERMAX et fournis avec l'alimentation. Les autres cables pourraient ne pas être compatibles et pourraient endommager votre alimentation, votre système, et annuler la garantie.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des connecteurs PCI-E 6P ou 8P.

EMC019-G: 4 x SATA drives Câble modulaire pour lecteurs SATA/SAS comme les disques durs et lecteurs optiques.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Câble modulaire pour lecteur et autres péripériques IDE/SCSI/SAS, plus connecteur d'alimentation pour 1 FDD.

EMC021-G: 2 x SATA & 2 x 4P Molex Câble modulaire pour lecteur et autres péripériques SATA/SAS/IDE/SCSI.

Les câbles modulaires fournis sont différents selon les modèles et les pays. ■ Nous proposons des câbles optionnels. Pour les découvrir, visitez www.enermax.com

À l'intention des intégrateurs : Si votre configuration nécessite des câbles modulaires spéciaux, veuillez contacter votre représentant commercial Enermax.

	Brancher un cable modulaire à l'alimentation Le connecteur 5P / 12P des cables modulaires porte une flèche: Procédez ainsi pour connecter un cable: 1. Connecteur noir sur socket noir, et rouge avec rouge. 2. Les flèches blanches se rencontres. 3. Ainsi la connexion est possible.
	Débrancher un cable modulaire de l'alimentation Les connecteurs 5P / 12P des cables modulaires ont deux crochets de sutureté qui s'accrochant au socket de l'alimentation. Pour-retirer le cable, appuyez sur les deux crochets et tirer doucement.

Demarrer votre systeme

Avant de démarrer votre système, veuillez vérifier les points suivants:

1. Le connecteur d'alimentation principal est correctement branché (24P).
2. Le connecteur CPU +12V (4P ou 8P), et/ou le connecteur 4P Molex (si nécessaire) sont correctement branchés.
3. Tous les autres connecteurs nécessaires sont correctement branchés.
4. Le cordon d'alimentation doit être connecté à la prise électrique murale et à l'alimentation.
5. Fermer le boîtier de votre système.
6. Placer le bouton ON/OFF de l'alimentation sur la position 'ON' et votre système est prêt à démarrer.

Protection, precaution et securite

Cette alimentation intègre plusieurs protections. Dans des situations anormales, celle-ci s'arrête automatiquement pour éviter tout danger pour vous et votre PC. Ces situations sont la plupart du temps liées à un dysfonctionnement d'un composant ou à une mauvaise manipulation. Dans ces circonstances, besoin de suivre les points suivants :

1. Placer le bouton I/O de l'alimentation sur la position 'O', puis déconnecter le câble d'alimentation de la prise murale électrique aisément accessible.
2. Vérifier la température de l'alimentation en la touchant. Si elle est juste chaude, cela peut être dû à un mauvais fonctionnement du ventilateur ou à la mauvaise position de votre PC.
3. Attendre quelques minutes que l'alimentation refroidisse.
4. Reconnecter le cordon d'alimentation au mur et à l'alimentation elle-même.
5. Placer le bouton I/O de l'alimentation sur la position 'I' et relancer votre système.
6. Vérifier si tous les ventilateurs fonctionnent.
7. Contacter le service technique de chaque composant qui vous semble être la cause de ce problème.

Si vous avez des questions, merci de contacter ENERMAX ou l'un de ses agents à travers le monde.

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.
