Manual Del Usuario Estimado cliente: Muchas gracias por comprar nuestra fuente ENERMAX . Le recomendamos que se lea bien este manual para el usuario. Queremos recordarle que los ordenadores actuales son muy vulnerables y necesitan condiciones especiales para funcionar sin problemas. Para evitar dichos fallos y maximizar la duración del sistema, le recomendamos que se asegure de:  Su ordenador no se encuentre al lado de la calefacción ni otro objeto que irradie calor  Su ordenador no se encuentre al lado de un objeto magnético  Su ordenador no se encuentre en un entorno húmedo, con polvo y vibraciones  Su ordenador no reciba radiación solar directa  Su ordenador sea refrigerado lo suficiente por parte de los ventiladores  Si utiliza un cable prolongador no lo puede utilizar con otros equipos de alto consumo de corriente, como impresoras LASER para asegurarse de que no sobrepasa la corriente máxima del cable, o conecte los equipos a otra toma de corriente.  Si utiliza un SAI (Sistemas de Alimentación Ininterrumpida) para su sistema, debe emplear uno con capacidad de vatios-VA suficiente como: modelo de la fuente

Capacidad recomendada mínima del SAI: (se basa por eficiencia y PFC a carga respectiva)

1100W / 1600VA Si quiere enchufar otros equipos como una impreasora o monitor, tiene que usar un modelo con capacidad mayor. Por favor, no confunda capacidad de VA con vatios ni utilice un SAI insuficiente, ya que provocaría una disminución de la duración SAI o problemas el encender el sistema en modalidad de batería.

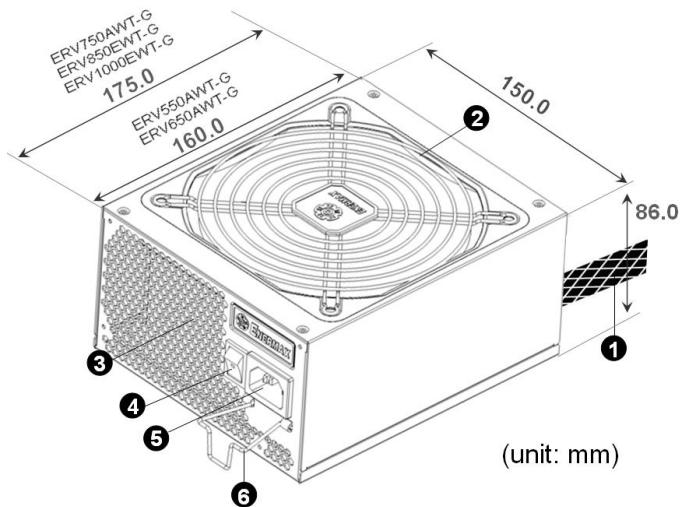

NOMENCLATURA DE LAS PARTES ① ② ③ ④

Cable del corriente: Por favor, examine el párrafo „CABLES Y ENCHUFES”. Ventilador. # 1 Honeycomb air vent. # 1 Interruptor I/O*: separado interruptor de la fuente por En/Paro (I=En, O=Paro). # 2 Toma de corriente # 2 CordGuard # 3

#1 Para asegurar la mejor refrigeración del sistema., no obstruye la ventilación de la fuente. Esta fuente se ofrece una función especial “HeatGuard”.Cuando el sistema esta apagado o está en modo ACPI S3/S4, el ventilador de la fuente va a desviar el calor hacia fuera durante 30-60 segundos para bajar la temperatura media del sistema en unos 3-5 oC. #2 Cuando construya el sistema ponga el interruptor en posición “Paro/O” y desenchufe la toma de la corriente . Ahora puede mantener el sistema de forma segura. 14

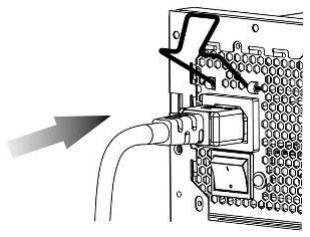

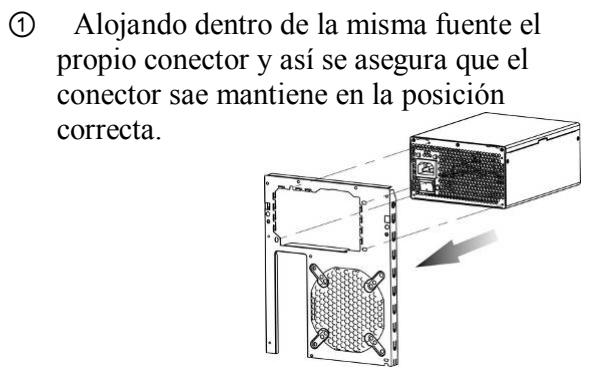

#3 El cable de Alimentación puede ser desconectado accidentalmente de la fuente de alimentación ocasionando apagados sin aviso y daños en el PC, Enermax dispone de la tecnología CordGuard manteniendo el conector en su posición correcta y evitando accidentes fortuitos. ①Alojando dentro de la misma fuente el propio conector y así se asegura que el conector sae mantiene en la posición correcta.

②Apretando al mismo tiempo las dos solapas de CordGuard e insertandolos en los huecos donde se aloja el cable de alimentación.

③Conectar el cable a la fuente.

④Se cierra CordGuard haciendo presión. Esto permite tener siempre en la posición correcta el dispositivo.

1. CordGuard es un sistema exclusivo de la marca ENERMAX, cualquier intento de instalación en otro dispositivo distinto puede ocasionar problemas. 2. Cuando se hace mantenimiento del sistema con operaciones internas, el cable SIEMPRE debe permanecer desconectado.

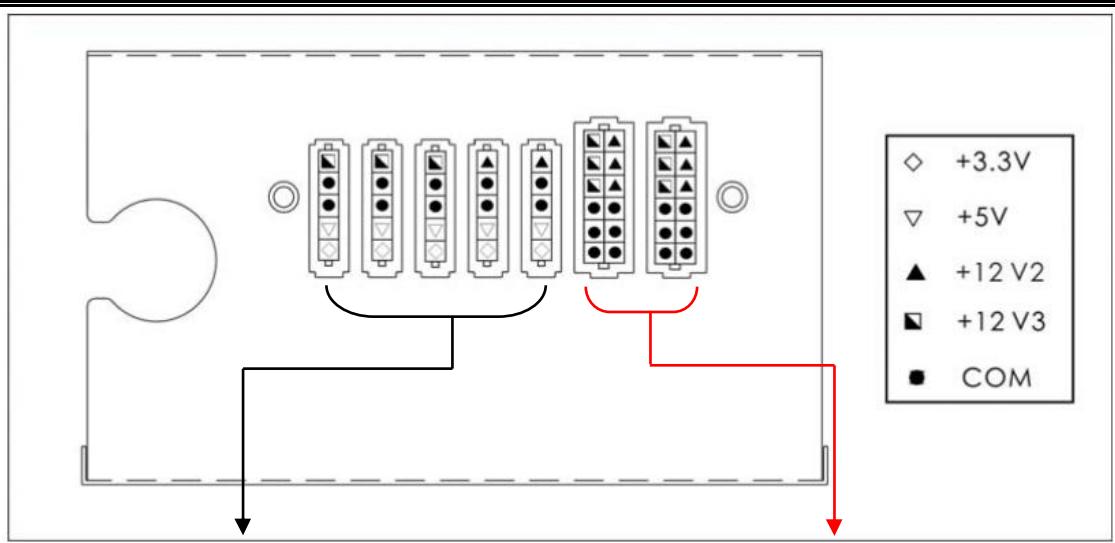

CABLES Y ENCHUFES Todos los enchufes están diseñados para que sea imposible conectar cables en la dirección equivocada. Poner un enchufe en un zócalo tiene que ser fácil. Si no puede poner fácilmente el cableado modular original de ENERMAX en un zócalo, por favor, revise si está insertado en la dirección correcta. Nunca lo intente utilizando fuerza ni cambie los pines del voltaje. Eso puede dañar la fuente e invalidar la garantía. Ilustración gráfica de los zócalos modulares y la distribución c.c.. (ERV550AWT-G / ERV650AWT-G)

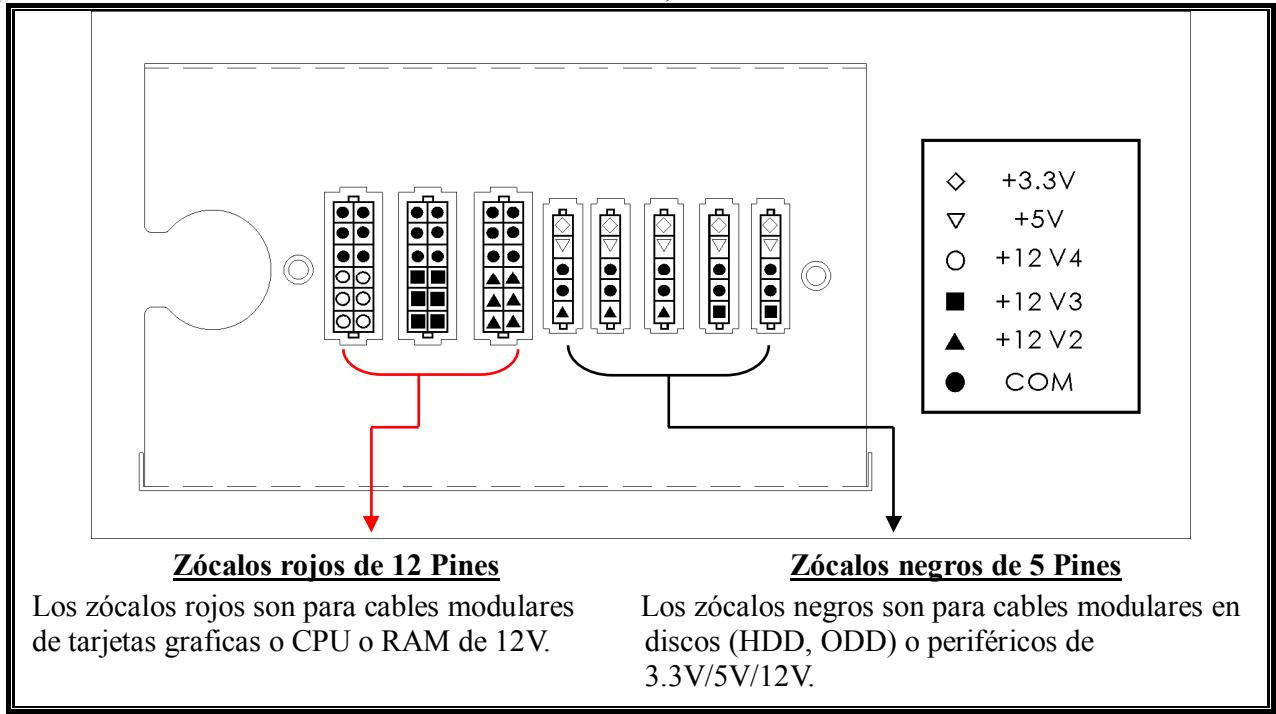

Zócalos negros de 5 Pines Los zócalos negros son para cables modulares en discos (HDD, ODD) o periféricos de 3.3V/5V/12V.

Zócalos rojos de 12 Pines Los zócalos rojos son para cables modulares de tarjetas graficas o CPU o RAM de 12V.

(ERV750AWT-G / ERV850EWT-G / ERV1000EWT-G)

Zócalos rojos de 12 Pines Los zócalos rojos son para cables modulares de tarjetas graficas o CPU o RAM de 12V.

Zócalos negros de 5 Pines Los zócalos negros son para cables modulares en discos (HDD, ODD) o periféricos de 3.3V/5V/12V.

＊ Este producto incluye una protección para sobrecarga para una línea múltipla de 12v. Si se deja que muchos periféricos utilicen solo una línea de 12v, esto podría accionar la protección y provocar el apagamiento del sistema.Para repartir la carga de corriente y asegurar la mejor estabilidad y seguridad aconsejamos reconectar ciertos cables de alimentación de los periféricos a otras líneas de 12v.

 TIPOS DE ENCHUFES 24P tarjeta madre Cable nativo, 12V salida por 12V1 Soporta generaciones nuevas de ATX/EEB/CEB server/workstation. 8P CPU +12V Cable nativo, 12V salida por 12V1 (750/850/1000W) Soporta multi-CPU server/workstation & algunos sistemas single-socket. 4+4P CPU +12V, en “modo combinado” Cable nativo, 12V salida por 12V1 La configuración 8-Pin soporta multi-CPU server/workstation & algunos sistemas single-socket extremas. 4+4P CPU +12V, en “modo separado” Cable nativo, 12V salida por 12V1 La configuración 4-Pin soporta la mayoría de los sistemas single-socket. Unos sistemas multi-CPU server/workstation posiblemente necesitan este enchufe de 4-Pin 12V. Use el enchufe parcial marcado con “+12V”. 6+2P (8P) PCI Express, en “modo combinado” Cable nativo, 12V salida por 12V4 (850/1000W) La configuración 8-pin configuración soporta las nuevas tarjetas gráficas, que necesitan este enchufe de 8-Pin PCI-E.

6+2P (8P) PCI Express, en “modo separado” / 6P PCI Express Cable nativo, 12V salida por 12V4 (850/1000W) La configuración 6-pin configuración soporta la mayoría de las tarjetas gráficas, que necesitan este enchufe de 6-Pin PCI-E. SATA # 1 Para ODD o HDD tipo SATA/SAS. 4P Molex # 2 Para ODD tipo IDE/SCSI/SAS de ”vieja” generación con enchufe 4-P. FDD Para discos “Floppy” ó tarjetas de expansión.. #1

Unos discos duros de SATA soportan conectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe! Examine su manual para el disco duro para entrar más en detalle. #2 Unas placas base soportan este enchufe para suministrar corriente addicional aparte del enchufe 24-Pin de la placa base. Si tu ordenador está equipado con más de una VGA de gama alta, por favor, conecte este conector al socket correspondiente en la placa base y consulte el manual de instrucciones de la placa base para mayores detalles.

 CABLES MODULARES (contenido) Por favor utilice solamente cables modulares originales de ENERMAX. Otros cables podrían dañar el sistema e invalidar la garantía. EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Cable modular para una o dos tarjetas gráficas Performance PCI Express, que necesitan enchufes de 6 o 8-Pin PCI-E. EMC019-G: 4 x SATA drives Cable modular para ODD o HDD tipo SATA/SAS de la generación más reciente.

EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector

Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1x FDD (Floppy). EMC021-G: 2 x SATA & 2 x 4P Molex

Cable modular para ODD o HDD tipo SATA/SAS/ IDE/SCSI/ de la generación más reciente.  

Los cables adjuntos podrían diferenciarse por modelo y por región de ventas. Ofrecemos más cables de forma opcional. Por favor revise nuestra página web para obtener más información: www.enermax.com

Nota especial para integradores de sistemas: Si su sistema necesita cables especiales, cables modulares o con un diseño, contacte a un representante de ENERMAX.

 CONECTAR Y EXTRAER CABLES MODULARES CONECTAR CABLES MODULARES CON LA FUENTE 5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente tienen marcas blancas de flecha. 1. Enchufes negros con zócalos negros y rojos con rojos. 2. Flecha con flecha. 3. Ahora puede conectarlo fácilmente. RENOVAR CABLES MODULARES DE LA FUENTE Todos los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos para guardar con los zócalos de la fuente. Para quitar un cable modular pulse hacia las flechas y desconecte el enchufe cuidadosamente.

ENCENDIENDO EL SISTEMA Antes de encenderlo por favor asegúrese de que: 1. El enchufe de la placa base está conectado correctamente. 2. El enchufe del CPU +12V AUX (si es necesario) esté conectado correctamente. 3. o un enchufe 4-Pin Molex (si es necesario) esté conectado correctamente. 4. Todos los otros enchufes necesarios están conectado correctamente. 5. El cable de la corriente (AC) está conectado correctamente con la fuente y el enchufe! 6. Cierre la caja del sistema! 7. Coloque el interruptor de la fuente en la posición “I”. FUNCIÓNES DE PROTECCIÓN Y SEGURIDAD La fuente ENERMAX tiene varias funciones de protección y seguridad. En caso de mal funcionamiento se detendrá para proteger todo el sistema de daños. En la mayoría de casos eso será causado por un mal funcionamiento de componentes o mala utilización. En cualquier situación siempre sigua las instrucciones y desconéctela o apáguela: 1. El interruptor de la fuente por “O“ y el cable corriente (AC) del enchufe y de la fuente. 2. Todos los componentes, que no son absolutamente necesarios, como ODD. Examine su temperatura por medio del tacto. Si está caliente, puede ser, que los ventiladores del sistema o de la fuente estén dañados o su caja no tenga ventiladores suficientes o es en una mala posición. (Lea nuestras recomendaciones en el comienzo del manual) 3. Espere. por unos minutos hasta que la fuente se haya enfriado. 4. Conecte de nuevo el cable corriente (AC) con enchufe y fuente. 5. Ponga el interruptor de la fuente en “I”. 6. Examine Si todos los ventiladores están trabajando. 7. Contacte. el fabricante del componente si piensa que está causando el problema. (como tarjetas o ENERMAX) Si tiene preguntas o si necesita ayuda, por favor contacte con su vendedor o acuda a una sucursal de ENERMAX o al centro mundial de soporte de ENERMAX.

La información contenida en este documento está sujeta a cambios sin previo aviso. ©2011 ENERMAX Technology Corporation. Reservados todos los derechos. Se prohibe estrictamente la reproducción de este documento en cualquier forma sin permiso en escrito de ENERMAX.
