MODE D'EMPLOI GAMING SERIES GS800 80PLUS BRONZE CORSAIR

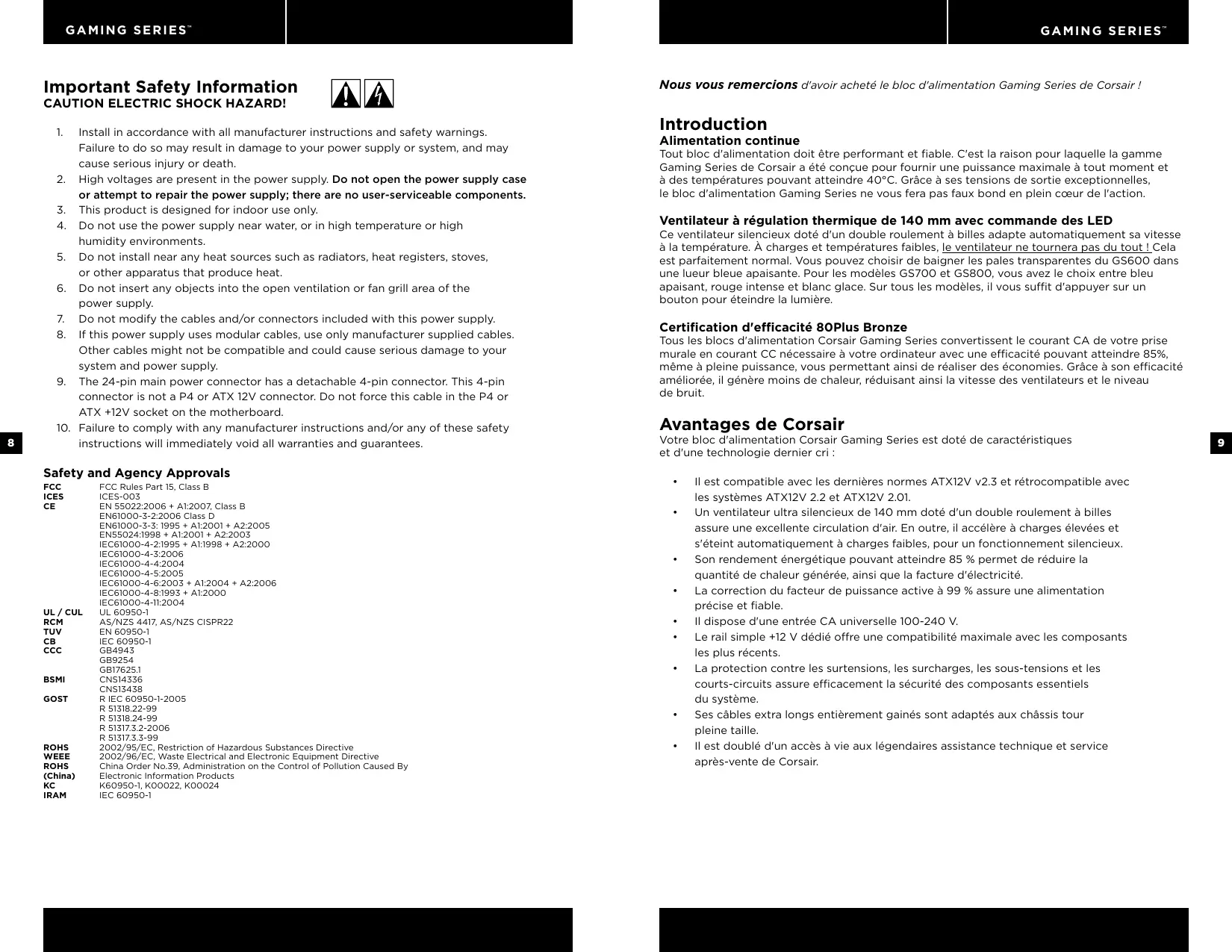

R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-99 2002/95/EC, Restriction of Hazardous Substances Directive 2002/96/EC, Waste Electrical and Electronic Equipment Directive China Order No.39, Administration on the Control of Pollution Caused By Electronic Information Products K60950-1, K00022, K00024 IEC 60950-1 Introduction Alimentation continue Tout bloc d'alimentation doit être performant et fiable. C'est la raison pour laquelle la gamme Gaming Series de Corsair a été conçue pour fournir une puissance maximale à tout moment et à des températures pouvant atteindre 40°C. Grâce à ses tensions de sortie exceptionnelles, le bloc d'alimentation Gaming Series ne vous fera pas faux bond en plein cœur de l'action. Ventilateur à régulation thermique de 140 mm avec commande des LED Ce ventilateur silencieux doté d'un double roulement à billes adapte automatiquement sa vitesse à la température. À charges et températures faibles, le ventilateur ne tournera pas du tout ! Cela est parfaitement normal. Vous pouvez choisir de baigner les pales transparentes du GS600 dans une lueur bleue apaisante. Pour les modèles GS700 et GS800, vous avez le choix entre bleu apaisant, rouge intense et blanc glace. Sur tous les modèles, il vous suffit d'appuyer sur un bouton pour éteindre la lumière. Certification d'efficacité 80Plus Bronze Tous les blocs d'alimentation Corsair Gaming Series convertissent le courant CA de votre prise murale en courant CC nécessaire à votre ordinateur avec une efficacité pouvant atteindre 85%, même à pleine puissance, vous permettant ainsi de réaliser des économies. Grâce à son efficacité améliorée, il génère moins de chaleur, réduisant ainsi la vitesse des ventilateurs et le niveau de bruit. Avantages de Corsair Votre bloc d'alimentation Corsair Gaming Series est doté de caractéristiques et d'une technologie dernier cri :

Il est compatible avec les dernières normes ATX12V v2.3 et rétrocompatible avec les systèmes ATX12V 2.2 et ATX12V 2.01. Un ventilateur ultra silencieux de 140 mm doté d'un double roulement à billes assure une excellente circulation d'air. En outre, il accélère à charges élevées et s'éteint automatiquement à charges faibles, pour un fonctionnement silencieux. Son rendement énergétique pouvant atteindre 85 % permet de réduire la quantité de chaleur générée, ainsi que la facture d'électricité. La correction du facteur de puissance active à 99 % assure une alimentation précise et fiable. Il dispose d'une entrée CA universelle 100-240 V. Le rail simple +12 V dédié offre une compatibilité maximale avec les composants les plus récents. La protection contre les surtensions, les surcharges, les sous-tensions et les courts-circuits assure efficacement la sécurité des composants essentiels du système. Ses câbles extra longs entièrement gainés sont adaptés aux châssis tour pleine taille. Il est doublé d'un accès à vie aux légendaires assistance technique et service après-vente de Corsair.

Dimensions : 5,9 x 3,4 x 5,5 pouces ; 150 x 86 x 140 mm (l x H x L) MTBF : 100 000 heures. Modèle GS600 Entrée CA 100-240V 4~8A 47~63Hz Sortie CC nominale +3.3V Charge maximale 25A Puissance totale

588W 9.6W 15W 600W Longueur Nombre de connecteurs par câble

Câble de processeur EPS12V (8 broches)

Câble de processeur EPS12V (8 broches)

Câble PCI-E GS700 Qté Longueur Nombre de connecteurs par câble Puissance totale 150W Modèle GS800

Câble périphérique Sortie CC nominale +3.3V +5V +12V -12V +5Vsb

792W 9.6W 15W Puissance totale 700W 150W GS800 Qté Longueur Nombre de connecteurs par câble 800W

Câble de processeur EPS12V (8 broches)

Adaptateur de disquette

Bloc d'alimentation Corsair Gaming Series Cordon d'alimentation CA Attaches pour câbles Vis de fixation

G A M I N G S E R I E S™ Remarques: Les connecteurs disquette sont attachés à l'extrémité du câble périphérique. Le connecteur ATX étant modulaire, grâce à un bloc amovible de 4 broches, il est compatible avec les fiches 20 ou 24 broches. Le connecteur EPS12V étant modulaire, grâce à un bloc amovible de 4 broches, il est compatible avec les fiches 8 ou 4 broches (aussi appelées « P4/12V »). Installation Avant de procéder à l'installation, veuillez lire l'intégralité du présent manuel. Étape A: Retrait de votre bloc d'alimentation actuel Si vous montez un tout nouveau système, passez à l'Étape B.

Débranchez le cordon d'alimentation CA de votre prise murale ou de l'onduleur ainsi que du bloc d'alimentation actuel. Débranchez tous les câbles d'alimentation de votre carte vidéo, de votre carte mère et des autres périphériques. Suivez les instructions fournies dans le manuel de votre boîtier et désinstallez votre bloc d'alimentation actuel. Passez à l'Étape B. G A M I N G S E R I E S™

Branchez les câbles PCI-Express sur les fiches d'alimentation de votre carte vidéo PCI-Express, le cas échéant. d. Branchez les câbles périphériques aux périphériques nécessitant un petit connecteur à 4 broches. e. Veillez à bien enfoncer chaque câble.

Branchez le câble d'alimentation CA sur le bloc d'alimentation et allumez-le en appuyant sur l'interrupteur (position de marche désignée par « I »). Félicitations ! Vous avez terminé l'installation de votre bloc d'alimentation Corsair Gaming Series. Votre système est maintenant prêt à fonctionner ! Commande des LED du ventilateur Les LED sont contrôlées à l'aide d'un bouton situé près de l'interrupteur marche-arrêt. Pour le GS600, appuyez sur le bouton pour allumer ou éteindre les LED bleues. Pour les modèles GS700 et GS800, appuyez sur le bouton pour basculer entre rouge, blanc et bleu ou éteindre le ventilateur. Étape B: Installation du bloc d'alimentation Corsair Gaming Series

Assurez-vous que le câble d'alimentation CA du bloc d'alimentation n'est pas branché. Suivez les instructions fournies dans le manuel de votre boîtier et installez le bloc d'alimentation à l'aide des vis fournies. Branchez le câble d'alimentation principal à 24 broches. Le connecteur ATX à 24 broches étant modulaire, il est compatible avec les fiches 20 ou 24 broches. a. Si votre carte mère possède une fiche à 24 broches, vous pouvez brancher le connecteur directement. b. Si votre carte mère est équipée d'une fiche à 20 broches, il suffit de détacher le bloc de 4 broches amovible, puis de brancher les 20 broches fixes sur la carte mère, sans le bloc amovible. Branchez le câble à 8 broches +12 V (EPS12V). a. Si votre carte mère possède une fiche +12 V à 8 broches, branchez le connecteur directement. b. Si votre carte mère est équipée d'une fiche à 4 broches, détachez le bloc amovible de 4 broches, puis branchez les 4 broches restantes directement.

AVERTISSEMENT: le bloc de 4 broches amovible du connecteur ATX à 24 broches n'est

pas un connecteur « P4 » ou « +12V ». Si vous le branchez à la fiche « P4 » ou « +12V », vous risquez d'endommager gravement le système.

Branchez les câbles périphériques, PCI-Express et SATA. a. Raccordez les câbles périphériques aux fiches d'alimentation de votre disque dur et de votre lecteur CD-ROM/DVD-ROM. b. Raccordez les câbles SATA aux fiches d'alimentation de votre disque dur ou SSD SATA.

Veillez à respecter toutes les instructions et consignes de sécurité du fabricant lors de l'installation. Le non-respect de celles-ci peut endommager votre système ou votre bloc d'alimentation et causer des blessures graves, voire la mort.

2. Le bloc d'alimentation contient des tensions élevées. N'ouvrez pas le boîtier du

bloc d'alimentation et n'essayez pas de le réparer: il ne contient aucune pièce que l'utilisateur puisse réparer.

3. Ce produit est destiné à une utilisation en intérieur uniquement.

4. N'utilisez pas le bloc d'alimentation à proximité d'eau ou dans un environnement

très chaud ou très humide.

5. Ne l'installez pas près d'une source de chaleur, par exemple un radiateur, une

grille de distribution de chauffage, un poêle ou tout autre appareil produisant de la chaleur.

6. N'insérez jamais d'objets dans la zone de ventilation ouverte ou dans la grille

du ventilateur du bloc d'alimentation.

7. Ne modifiez pas les câbles et/ou les connecteurs fournis avec le bloc

8. Si le bloc d'alimentation requiert l'utilisation de câbles modulaires, utilisez

uniquement les câbles fournis par le fabricant. D'autres câbles peuvent ne pas être compatibles avec l'unité et endommager sérieusement votre système ainsi que le bloc d'alimentation.

9. Le connecteur ATX à 24 broches est doté d'un bloc amovible de 4 broches. Ce

bloc de 4 broches n'est pas un connecteur P4 ou ATX 12V. N'essayez pas de le faire entrer de force dans la fiche P4 ou ATX +12V de la carte mère.

10. Le non respect des instructions du fabricant et/ou de ces consignes de sécurité

aura pour effet l'annulation immédiate de toute garantie. G A M I N G S E R I E S™ UL / CUL RCM TUV CCC BSMI GOST ROHS WEEE ROHS (Chine) IRAM FCC Rules Part 15, Class B ICES-003 EN 55022:2006 + A1:2007, Class B EN61000-3-2:2006 Class D EN61000-3-3: 1995 + A1:2001 + A2:2005 EN55024:1998 + A1:2001 + A2:2003

R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-99 2002/95/CE, Restriction of Hazardous Substances Directive (Directive européenne limitant l'utilisation de substances dangereuses) 2002/96/CE, Directive européenne relative aux déchets d'équipements électriques et électroniques Commande n°39 de la Chine, Administration pour le Contrôle de la Pollution causée par les Produits d'Information Électronique K60950-1, K00022, K00024 IEC 60950-1
