CHORUS OD706V - Enceinte acoustique FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique 2 voies intérieur/extérieur
Marque	FOCAL
Modèle	CHORUS OD706V

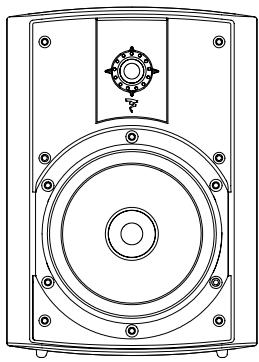

Haut-parleurs	Grave-médium Polyglass 16,5 cm, Tweeter à dôme inversé TNV Al/Mg 25 mm
Réponse en fréquence (±3 dB)	60 Hz - 28 kHz
Réponse à -6 dB	52 Hz
Sensibilité (2,83 V/1 m)	90 dB
Impédance nominale	8 ohms
Impédance minimale	3,6 ohms
Fréquence de filtrage	3 000 Hz
Puissance ampli recommandée	25 - 150 W
Dimensions (HxLxP)	304 x 216 x 192 mm
Poids (unité)	3,2 kg
Utilisation	Intérieure et extérieure (sous auvent recommandé)
Matériaux	Membrane Polyglass tropicalisée, tweeter Al/Mg, grille aluminium perforée

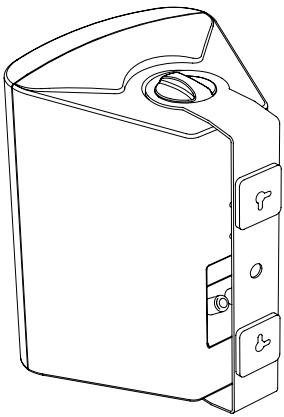

Fixation	Murale avec arceau métallique et silent-bloc antivibration
Contenu de l'emballage	1 enceinte, 4 vis, 4 chevilles, 1 arceau avec silent-blocs, 2 vis de fixation, 1 grille, 1 logo
Garantie	2 ans (France), non transmissible, retour en emballage d'origine

FOIRE AUX QUESTIONS - CHORUS OD706V FOCAL

Où installer l'enceinte Focal Chorus OD706V ?

Cette enceinte est conçue pour une utilisation intérieure et extérieure. Pour une exposition prolongée au soleil ou aux intempéries, il est recommandé de l'installer sous un auvent l'été et de la démonter l'hiver.

Comment fixer l'enceinte au mur ?

Utilisez l'arceau métallique fourni avec silent-blocs. Retirez les molettes, passez le câble à travers la cloison, fixez l'arceau au mur avec les vis, puis replacez l'enceinte sur l'arceau et serrez les molettes. Orientez l'enceinte vers la zone d'écoute.

Quel câble utiliser et comment brancher ?

Utilisez un câble haut-parleur adapté. Respectez la polarité : le connecteur '+' sur la sortie positive de l'amplificateur et '-' sur la borne négative.

Quelle puissance d'amplification est recommandée ?

Focal recommande un amplificateur de 25 à 150 watts pour exploiter pleinement les performances de l'enceinte.

L'enceinte est-elle résistante à l'eau ?

Oui, elle est conçue pour une utilisation extérieure avec une membrane Polyglass tropicalisée et une grille aluminium perforée. Cependant, évitez l'exposition directe et prolongée aux intempéries.

Comment effectuer le rodage des haut-parleurs ?

Faites fonctionner les enceintes une vingtaine d'heures à niveau moyen sur des programmes musicaux standards riches en graves. Cela stabilise les caractéristiques mécaniques et optimise les performances.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec. Évitez les solvants ou produits abrasifs. Pour la grille, un dépoussiérage léger suffit.

Quelle est la garantie et comment l'activer ?

La garantie est de 2 ans en France. Renvoyez le coupon de garantie rempli dans les 10 jours suivant l'achat à l'adresse indiquée dans la notice.

Puis-je utiliser ces enceintes en home cinéma ?

Oui, elles sont adaptées à la haute-fidélité et au home cinéma. Leur faible directivité et leur large réponse en fréquence les rendent polyvalentes.

Quels sont les accessoires fournis ?

L'emballage contient : 1 enceinte, 4 vis, 4 chevilles, 1 arceau métallique avec 2 silent-blocs, 2 vis de fixation pour l'arceau, 1 grille et 1 logo.

MODE D'EMPLOI CHORUS OD706V FOCAL

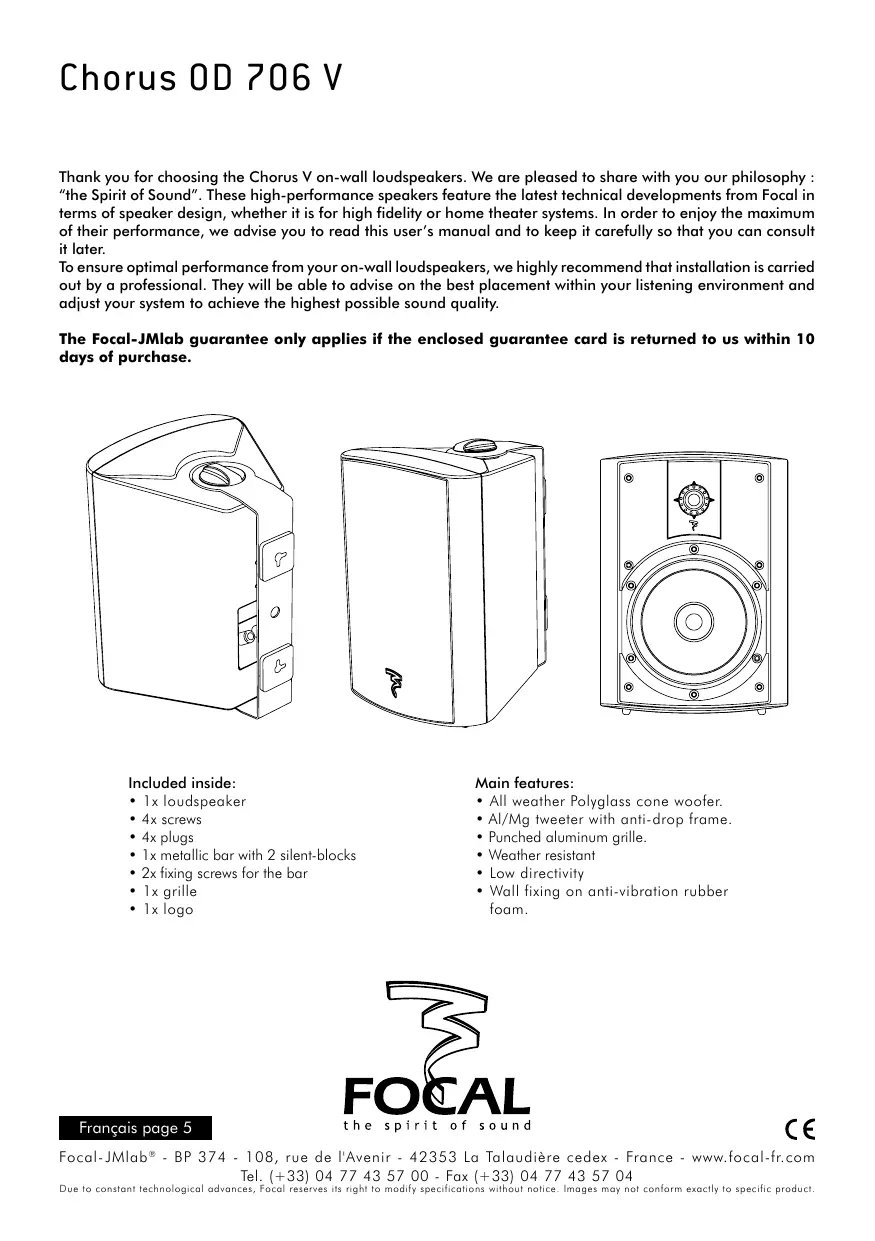

Nous vous remercions d'avoir choisi les enceintes murales de la ligne Chorus V et de partager avec nous notre philosophie "The Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute-fidélité et le home cinema.

Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.

Afin de garantir un fonctionnement optimum de vos enceintes murales, il est conseillé de faire appel à un installateur spécialisé pour l'intégration des enceintes ainsi que leur branchement. Focal-JMlab ne pourrait en aucun cas être tenu pour responsable en cas de non-respect des procédures d'installation ou d'utilisation incorrecte des enceintes.

Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours.

Contenu de l'emballage:

• 1x enceinte
• 4x vis
• 4x chevilles
• 1x arceau métallique avec 2 silent-blocs
• 2x vis de fixation pour l'arceau
• 1xgrille
• 1x logo

Principales caractéristiques:

• Membrane Polyglass tropicalisée.
• Tweeter Al/Mg avec cadre anti-gouttes. Grille aluminium perforée.
• Utilisation intérieure / extérieure.
• Faible directivité. Fixation murale avec système antivibration.

C E

Installation

Retirer les deux molettes. Enlever l'arceau de montage de l'enceinte (fig. A). Passer le câble haut-parleur à travers la cloison (fig. B). Positionner l'arceau sur le mur et le fixer à l'aide des vis (fig. C). Fixer l'enceinte sur l'arceau à l'aide des molettes. Orienter l'enceinte vers la zone d'écoute (fig. D). Il est impératif de respecter la polarité de chaque enceinte. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué "-" sur la borne négative (fig. E).

Rodage

Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moyen de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais chargés en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourriez profiter intégralement des performances de vos enceintes Chorus V.

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal-JMlab. La garantie pour la France sur tout matériel Focal-JMlab est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois.

Mise en garde!

L'exposition prolongée au soleil et/ou aux intempéries peut endommager vos enceintes.

Nous vous recommendons d'installer les enceintes OD 706 V sous un auvent l'été et les démonter l'hiver.

Caractéristiques

OD 706 V

Type	Haut-parleur d'intérieur/extérieur 2 voies
Haut-parleurs	Grave-médium Polyglass 16,5 cm Tweeter à dôme inversé TNV Al/Mg 25 mm
Réponse en fréquence (± 3 dB)	60 Hz - 28 kHz
Réponse à - 6dB	52 Hz
Sensibilité (2,83 V/1 m)	90 dB
Impédance nominale	8 ohms
Impédance minimale	3.6 ohms
Fréquence de filtrage	3 000 Hz
Puisance ampli recommendé	25 - 150 W
Dimensions (HxLxP)	304 x 216 x 192 mm
Poids (unité)	3,2 kg

Model:

Serial number:

Nom du distributeur:

Town:

Date deachat:

Prix d'achat:

Your name:

Age : _ _, Occupation : _____.

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Modèle :, N° de série :

Nom du revendeur : Ville :

Date de l'achat :, Prix de l'achat :

Votre nom :, Âge :, Profession :

Votre adresse email :

Composition de votre installation (marque, modèle) :

Graveur CD/DVD : CD : ■ Tuner : ■ Satellite / cable : DVD :. Amplificateur : Autres éléments :

Votre choix pour l'achat de ce modèle focal s'est fait en fonction de :

Conseil du revendeur Conseil d'amis, relation Visite d'exposition, salon Article de presse Écoute en auditorium Possède déjà Focal Fiabilité / Qualité Réputation Matériel français Garantie Rapport qualité / prix □ Esthétique / Finition □ Autre Son

En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques?

Dites en quelques mots pourquoi vous avez besoin Focal...

Vos annotations eventuelles :
