CHORUS OD706V - Enceinte acoustique FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique
Marque	FOCAL
Modèle	CHORUS OD706V
Type d'enceinte	Haut-parleur d'intérieur/extérieur 2 voies
Haut-parleurs	Grave-médium Polyglass 16,5 cm, Tweeter à dôme inversé TNV Al/Mg 25 mm
Réponse en fréquence (±3 dB)	60 Hz - 28 kHz
Sensibilité (2,83 V/1 m)	90 dB
Impédance nominale	8 ohms
Puissance ampli recommandé	25 - 150 W
Dimensions (H x L x P)	304 x 216 x 192 mm
Poids (unité)	3,2 kg
Utilisation	Intérieur et extérieur (sous auvent recommandé en été, démontage en hiver)
Fixation	Murale avec système antivibration (arceau et silent-blocs fournis)
Contenu de l'emballage	1 enceinte, 1 arceau, 2 silent-blocs, 4 vis, 4 chevilles, 2 vis de fixation, 1 grille, 1 logo
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Installation par un professionnel recommandée. Ne pas exposer à une chaleur excessive ou à l'humidité prolongée.
Garantie	2 ans (France) à compter de la date d'achat, non transmissible.
Rodage	Environ 20 heures à niveau moyen avec programme musical riche en graves.

FOIRE AUX QUESTIONS - CHORUS OD706V FOCAL

Comment installer l'enceinte CHORUS OD706V sur un mur ?

Retirez les molettes, enlevez l'arceau de montage, passez le câble à travers la cloison, fixez l'arceau au mur avec les vis fournies, puis fixez l'enceinte sur l'arceau à l'aide des molettes. Orientez l'enceinte vers la zone d'écoute. Il est recommandé de faire appel à un installateur spécialisé.

Pourquoi est-il important de respecter la polarité lors du branchement ?

Le respect de la polarité (borne '+' sur sortie '+' de l'amplificateur, borne '-' sur borne négative) est crucial pour une restitution sonore correcte. Une inversion de polarité peut entraîner une annulation de phase et dégrader la qualité du son.

Comment roder les haut-parleurs de l'enceinte ?

Les haut-parleurs nécessitent une période de rodage pour atteindre leurs performances optimales. Faites fonctionner les enceintes environ 20 heures à niveau moyen avec des programmes musicaux standards mais chargés en graves. Cette période peut varier selon les conditions de température et d'humidité.

Quelle est la durée de la garantie et comment l'activer ?

La garantie pour la France est de 2 ans à partir de la date d'achat, non transmissible en cas de revente. Pour l'activer, retournez le coupon de garantie dans les 10 jours à l'adresse indiquée dans la notice.

Puis-je utiliser l'enceinte en extérieur sans protection ?

L'enceinte est conçue pour une utilisation extérieure, mais il est déconseillé de l'exposer directement au soleil ou aux intempéries de façon prolongée. En été, installez-la sous un auvent ; en hiver, il est préférable de la démonter.

Comment nettoyer l'enceinte CHORUS OD706V ?

Utilisez un chiffon sec et doux pour dépoussiérer l'enceinte. N'utilisez jamais de solvants, de produits abrasifs ou d'eau, car ils pourraient endommager les matériaux.

Quelle puissance d'amplificateur est recommandée pour cette enceinte ?

La puissance d'amplificateur recommandée est comprise entre 25 et 150 watts. Veillez à ne pas dépasser cette limite pour éviter d'endommager les haut-parleurs.

Que faire en cas de panne ou de problème technique ?

Adressez-vous à votre revendeur Focal-JMlab. Si l'enceinte est sous garantie, elle sera réparée ou remplacée gratuitement (hors frais de port). Sinon, un devis de réparation vous sera proposé.

Ces enceintes sont-elles compatibles avec un système home cinéma ?

Oui, les enceintes CHORUS OD706V sont adaptées aussi bien à la haute-fidélité qu'au home cinéma. Elles peuvent être utilisées comme enceintes avant, arrière ou surround, en respectant les impédances et puissances recommandées.

Puis-je utiliser plusieurs enceintes OD706V ensemble ?

Oui, vous pouvez utiliser plusieurs enceintes OD706V. Assurez-vous de respecter l'impédance totale de l'installation (impédance nominale de 8 ohms par enceinte) et que l'amplificateur supporte la charge. Pour un système home cinéma, veillez à la cohérence des timbres.

MODE D'EMPLOI CHORUS OD706V FOCAL

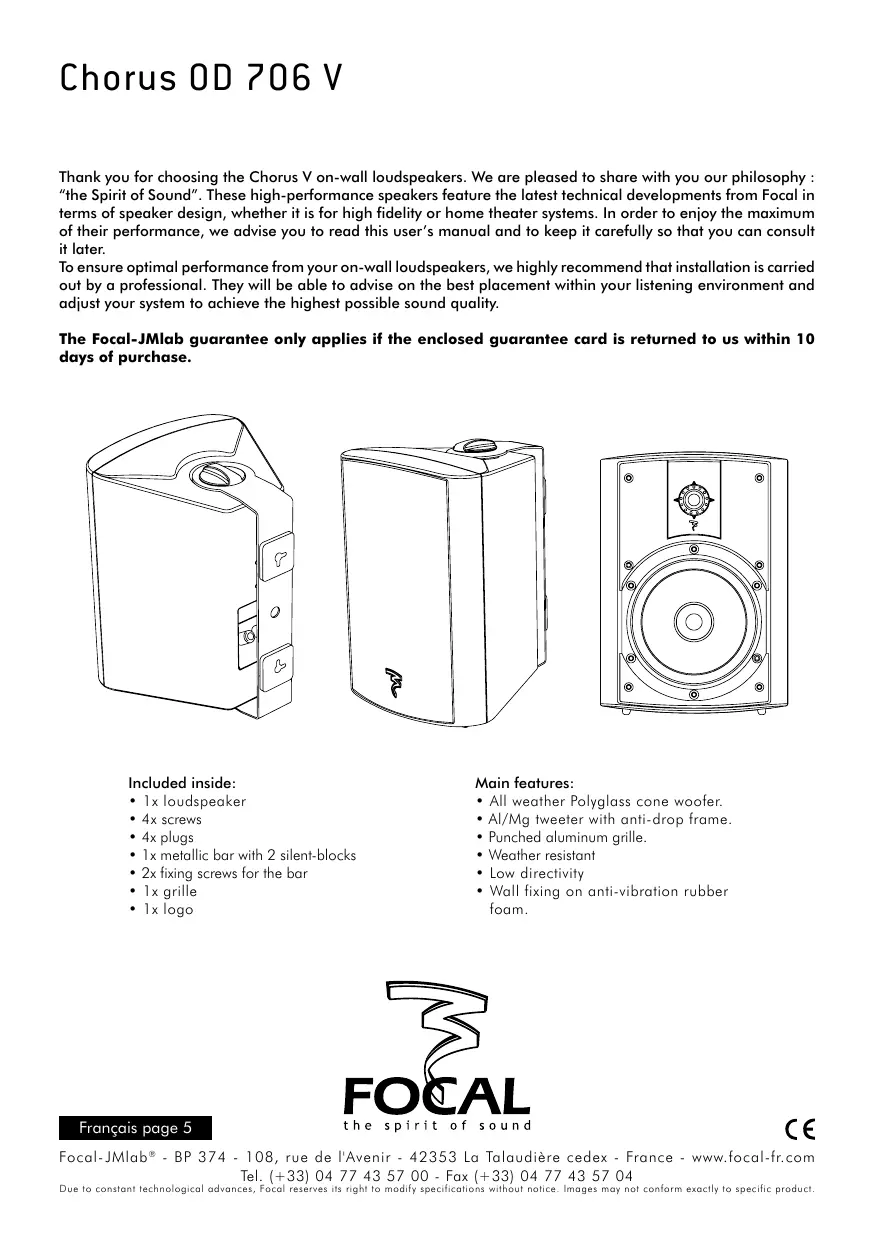

Nous vous remercions d'avoir choisi les enceintes murales de la ligne Chorus V et de partager avec nous notre philosophie "The Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute-fidélité et le home cinema.

Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.

Afin de garantir un fonctionnement optimum de vos enceintes murales, il est conseillé de faire appel à un installateur spécialisé pour l'intégration des enceintes ainsi que leur branchement. Focal-JMlab ne pourrait en aucun cas être tenu pour responsable en cas de non-respect des procédures d'installation ou d'utilisation incorrecte des enceintes.

Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours.

Contenu de l'emballage:

• 1x enceinte
• 4x vis
• 4x chevilles
• 1x arceau métallique avec 2 silent-blocs
• 2x vis de fixation pour l'arceau
• 1xgrille
• 1x logo

Principales caractéristiques:

• Membrane Polyglass tropicalisée.
• Tweeter Al/Mg avec cadre anti-gouttes. Grille aluminium perforée.
• Utilisation intérieure / extérieure.
• Faible directivité. Fixation murale avec système antivibration.

C E

Installation

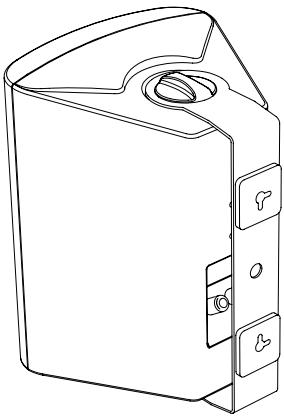

Retirer les deux molettes. Enlever l'arceau de montage de l'enceinte (fig. A). Passer le câble haut-parleur à travers la cloison (fig. B). Positionner l'arceau sur le mur et le fixer à l'aide des vis (fig. C). Fixer l'enceinte sur l'arceau à l'aide des molettes. Orienter l'enceinte vers la zone d'écoute (fig. D). Il est impératif de respecter la polarité de chaque enceinte. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué "-" sur la borne négative (fig. E).

Rodage

Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moyen de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais chargés en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourriez profiter intégralement des performances de vos enceintes Chorus V.

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal-JMlab. La garantie pour la France sur tout matériel Focal-JMlab est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois.

Mise en garde!

L'exposition prolongée au soleil et/ou aux intempéries peut endommager vos enceintes.

Nous vous recommendons d'installer les enceintes OD 706 V sous un auvent l'été et les démonter l'hiver.

Caractéristiques

OD 706 V

Type	Haut-parleur d'intérieur/extérieur 2 voies
Haut-parleurs	Grave-médium Polyglass 16,5 cm Tweeter à dôme inversé TNV Al/Mg 25 mm
Réponse en fréquence (± 3 dB)	60 Hz - 28 kHz
Réponse à - 6dB	52 Hz
Sensibilité (2,83 V/1 m)	90 dB
Impédance nominale	8 ohms
Impédance minimale	3.6 ohms
Fréquence de filtrage	3 000 Hz
Puisance ampli recommendé	25 - 150 W
Dimensions (HxLxP)	304 x 216 x 192 mm
Poids (unité)	3,2 kg
