Type d'appareil	Routeur réseau
Connexion	Ethernet
Alimentation	Prise secteur intégrée
Indicateurs LED	Oui, pour statut et activité
Normes réseau	Non précisé
Vitesse de transmission	Non précisé
Ports	1 port Ethernet
Fonctionnalités principales	Répéteur / point d'accès
Installation	Plug and play
Dimensions	Compact, format prise murale
Couleur	Blanc
Compatibilité	Non précisé
Fréquence	Non précisé
Garantie	Non précisé
Utilisation recommandée	Extension réseau domestique

FOIRE AUX QUESTIONS - TPL-307E2K TRENDNET

Comment configurer le TRENDNET TPL-307E2K ?

Pour configurer votre TRENDNET TPL-307E2K, branchez le premier adaptateur dans une prise murale près de votre routeur et connectez-le au routeur avec un câble Ethernet. Ensuite, branchez le deuxième adaptateur dans une prise murale dans la pièce où vous souhaitez étendre votre réseau. Les adaptateurs devraient se connecter automatiquement.

Que faire si les adaptateurs ne se connectent pas ?

Assurez-vous que les deux adaptateurs sont sur le même circuit électrique. Essayez de les débrancher et de les rebrancher. Si le problème persiste, réinitialisez les adaptateurs en appuyant sur le bouton de réinitialisation pendant 10 secondes.

Comment augmenter la sécurité de mon réseau avec le TRENDNET TPL-307E2K ?

Vous pouvez sécuriser votre réseau en utilisant le bouton de sécurité sur chaque adaptateur. Appuyez sur le bouton de sécurité sur le premier adaptateur, puis sur le bouton du deuxième adaptateur dans les deux minutes qui suivent pour établir une connexion sécurisée.

Le signal est lent ou instable, que faire ?

Vérifiez que les adaptateurs sont branchés directement dans une prise murale et non dans une multiprise. Essayez de les déplacer vers d'autres prises pour améliorer la connexion. Évitez de les placer près d'appareils électroniques qui pourraient causer des interférences.

Puis-je utiliser le TRENDNET TPL-307E2K avec d'autres adaptateurs CPL ?

Oui, le TRENDNET TPL-307E2K est compatible avec d'autres adaptateurs CPL utilisant le même standard HomePlug AV. Cependant, la performance peut varier en fonction des appareils utilisés.

Comment mettre à jour le firmware du TRENDNET TPL-307E2K ?

Téléchargez le dernier firmware sur le site officiel de TRENDNET. Connectez-vous à l'interface de gestion de l'adaptateur via votre navigateur, accédez à la section de mise à jour du firmware et téléversez le fichier téléchargé.

Les voyants LED de l'adaptateur ne s'allument pas, que faire ?

Vérifiez que l'adaptateur est bien branché dans une prise fonctionnelle. Essayez de le brancher dans une autre prise. Si les voyants ne s'allument toujours pas, l'adaptateur pourrait être défectueux.

Comment savoir si mon TRENDNET TPL-307E2K fonctionne correctement ?

Les voyants LED de l'adaptateur indiquent son statut. Une lumière verte signifie une bonne connexion, tandis qu'une lumière orange ou rouge indique un problème. Vous pouvez également tester la connexion avec un appareil connecté.

MODE D'EMPLOI TPL-307E2K TRENDNET

Guide d'installation rapide

1. Avant de commencer
2. Configuration du TPL-310AP 3 3. Créez un réseau Powerline 7 4. Voyants et boutons 9

Contenu de l'emballage

TPL-310AP - CD-ROM contenant l'utilitaire et le guide de l'utilisateur - Guide d'installation rapide en plusieurs langues - Câble réseau (1,5 m)

Vérification de l'équipement

• Lecteur de CD-ROM
• Un ordinateur de bureau ou portable avec un adaptateur réseau filaire ou sans fil installé.
• Un réseau 10/100 Mbps filaire existant est requis lorsque le TPL-310AP est utilisé sur un réseau powerline.
• Navigateur Internet : Internet Explorer 6.0 ou ultérieur
• Un adaptateur powerline AV HomePlug® supplémentaire (par exemple TPL-303E, TPL-304E, TPL-305E ou un autre TPL-310AP de TRENDnet)

Remarque : Vous aurez besoin d'au moins 2 adaptateurs powerline pour établir un réseau powerline. Veuillez vous assurer de disposer d'un adaptateur powerline supplémentaire avant de suivre les instructions d'installation de ce produit.

Exigences logicielles

Systèmes d'exploitation supportés	Microproessesur	Mémoire
Windows 7 (32/64-bit)	1GHz ou supérieur	1GB RAM ou supérieur
Windows Vista (32/64-bit)	800MHz ou supérieur	512MB RAM ou supérieur
Windows XP (32/64-bit)	300MHz ou supérieur	256MB RAM ou supérieur

Remarque :

L'utilitaire de configuration vous permettra d'améliorer la sécurité de votre réseau powerline en vous donnant la capacité de changer le nom par défaut du réseau et de créer votre propre nom de réseau. L'utilitaire peut aussi vous aider à résoudre les problèmes de connectivité entre les adaptateurs powerline en vérifiant le nom du réseau. Veuillez consulter le Guide de l'utilitaire sur le CD-ROM du TPL-310AP pour découvrir les instructions d'installation et d'utilisation.

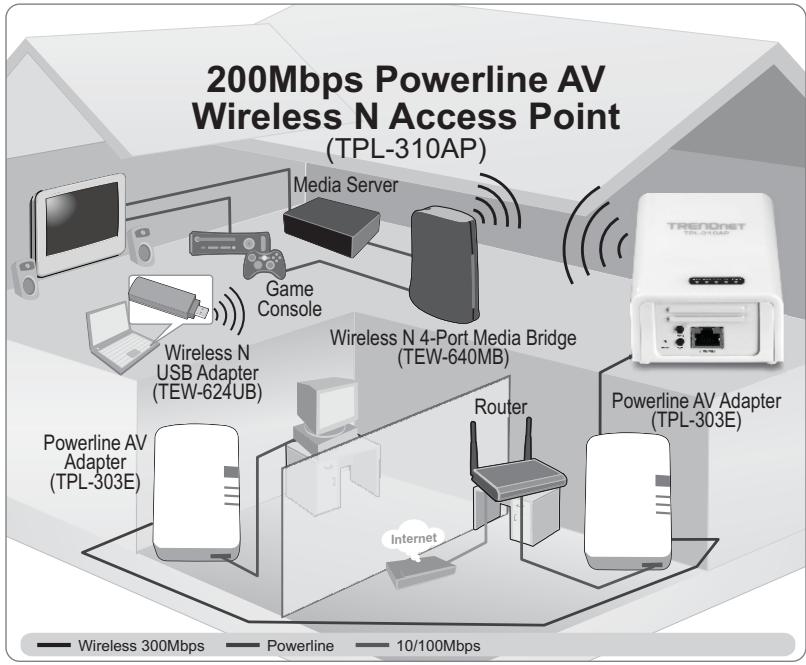

Le schéma d'installation montre une installation type du TPL-310AP, permettant d'étendre votre réseau sans fil à une autre pièce lorsqu'il est relié à un adaptateur powerline supplémentaire (dans ce cas le TPL-303E de TRENDnet). En supposant que vous avez le TPL-310AP et un adaptateur Powerline AV de TRENDnet supplémentaire, ce guide indiquera la procédure d'installation et de configuration du TPL-310AP avec un adaptateur Powerline AV TRENDnet supplémentaire afin d'étendre votre réseau sans fil à une autre pièce (pas dans la même pièce que le routeur et le modem). Les lignes orange représentent la connexion powerline établie via le circuit électrique de votre maison et les lignes bleues représentent la connexion Ethernet Cat. 5, 5e et 6 des applications compatibles sur tout réseau, tels qu'un ordinateur, un routeur ou un set-top box branché à votre téléviseur. Les lignes vertes représentent la connexion sans fil depuis votre appareil sans fil (p. ex. ordinateur portable, pont média, etc.) jusqu'au TPL-310AP.

Remarque :

Lors de la première installation, vous devez configurer le point d'accès depuis un ordinateur filaire. Assignez une adresse IP statique à l'adaptateur de votre ordinateur dans le sous-réseau 192.168.10.x. L'adresse IP par défaut du point d'accès étant 192.168.10.100, assurez-vous qu'aucun autre périphérique réseau n'a reçu la même adresse IP. (Consultez la rubrique « Dépannage » pour configurer les paramètres TCP/IP de votre PC.)

1. Connectez le TPL-310AP à une prise de courant disponible. Le TPL-310AP doit être à portée du câble .
2. Connectez un câble réseau entre le port réseau du TPL-310AP et le port
3. Positionnez l'interrupteur d'alimentation sur "On".
4. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau 192.168.10.x. (Consultez la rubrique « Dépannage » pour configurer les paramètres TCP/IP de votre PC.)
5. Ouvrez votre navigateur Internet, tapez l'adresse http://192.168.10.100 et appuyez sur la touche Entrée.

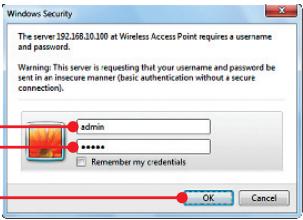

6. Saisissez le nom d'utilisateur et le mot de passe et cliquez sur OK. Paramètres par défaut :

Nom d'utilisateur : admin

Mot de passe : admin

Remarque : Le nom d'utilisateur et le mot de passe sont sensibles à la casse.

1. L'assistant d'installation apparaîtra automatiquement. Cliquez sur Setup Wizard (Assistant d'installation) s'il n'apparaît pas automatiquement.

1. Click Next.

1. Pour le DHCP, cliquez sur la flèche vers le bas et sélectionnez "Client DHCP" pour que le TPL-310AP obtienne automatiquement une adresse IP de votre serveur DHCP (routeur). Si "Désactivé" est sélectionné pour le DHCP, vous devrez configurer comme suit :

Adresse IP : L'adresse IP assignée doit correspondre à votre réseau (p. ex. 192.168.10.x, 192.168.0.x, 192.168.1.x). Cette adresse IP ne doit pas être utilisée par aucun autre périphérique de votre réseau.

Masque de sous-réseau : Dans la majorité des cas, le masque de sous-réseau (255.255.255.0) devrait être exact. Cliquez ensuite sur Next (Suivant).

Remarque : Il est recommandé de configurer manuellement les paramètres de l'interface LAN (adresse IP, masque de sous-réseau) au cas où vous devriez accéder au TPL-310AP à l'avenir. Veillez à inscrire les paramètres IP pour consultation future.

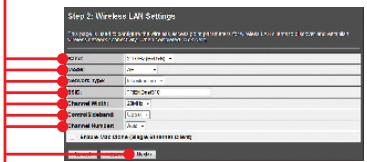

1. Vous devrez configurer les éléments suivants :

Band 2,4 GHz (B + G + N)) devraient être exacts.

Mode AP) devraient être exacts.

Network Type : Ce paramètre ne s'applique pas au mode AP. Poursuivez avec le paramètre suivant.

SSID : Le SSID est le nom de votre réseau sans fil (par exemple, routeur sans fil ou point d'accès). Saisissez un SSID (nom de réseau) unique. N'utilisez pas un nom qui pourrait être identifié, comme « Réseau de la famille Dupont ». Choisissez un nom qui peut être aisément identifiable quand vous chercherez des réseaux sans fil disponibles. Largeur du canal : paramétrage par défaut (20 MHz) devrait être exact.

Numéro du canal : Ce paramètre ne s'applique que si la largeur du canal est positionnée sur 40 MHz.

Activer le clonage MAC (client Ethernet unique) :

Cliquez ensuite sur Next (Suivant).

Remarque :

1. Afin de protéger votre réseau de tout accès non autorisé, il est recommandé d'activer le cryptage sans fil.
2. Lorsque le cryptage est activé sur le point d'accès sans fil, chaque ordinateur et périphérique sans fil doit être configuré avec la même clé de cryptage.
3. L'exemple ci-dessus correspond à la sécurisation WPA2 (AES). Si vous sélectionnez WPA ou WPA2, assurez-vous que vos adaptateurs sans fil supportent le WPA ou le WPA2. Si vos adaptateurs sans fil ne supportent pas le WPA ou le WPA2, sélectionnez le WEP.
4. Veuillez consulter le Guide de l'utilisateur du CD-ROM pour les consignes portant sur le WPS (Wi-Fi Protected Setup). Les consignes relatives au WPS varieront en fonction de votre
5. Sélectionnez WPA2(AES).

1. Sélectionnez Passphrase (phrase de passe) ou Hex (64 caractères) comme format de clé pré-partagée.

1. Saisissez les caractères de votre clé pré-partagée et cliquez sur Next (Suivant). Pour le WPA-PSK ou le WPA2-PSK, la clé pré-partagée doit comprendre entre 8 et 63 caractères ASCII (phrase de passe) ou 64 caractères HEX (0-9 & A-F). Assurez-vous d'inscrire la clé pré-partagée. Utilisez la même clé de cryptage sur votre ordinateur sans fil ou autres périphériques sans fil pour vous connecter sans fil au TPL-310AP.

1. Veuillez attendre 25 secondes pour que le TPL-310AP redémarre.

1. Après que les paramètres soient appliqués et que le périphérique ait redémarré, débranchez le TPL-310AP de la prise de courant.

Remarque :

1. NE PAS installer le TPL-310AP avant d'en avoir reçu la consigne.
2. NE BRANCHEZ PAS le TPL-310AP sur un cordon multiprise ou un régulateur de tension.
3. Il est DÉCONSEILLÉ d'utiliser ce produit sur des réseaux électriques qui utilisent des coupe-circuits AFCI ou qui sont connectés à des prises GFI protégées, car cela peut provoquer une dégradation des performances ou une perte de connexion.
4. En supposant que le TPL-310AP et les autres périphériques Powerline AV TRENDnet sont configurés avec les paramètres par défaut, pour créer un réseau powerline, branchez simplement le TPL-310AP et les autres périphériques Powerline AV TRENDnet aux prises murales qui sont sur le même circuit électrique. Aucune autre configuration de l'utilitaire n'est nécessaire.
5. Évitez de brancher le TPL-310AP à une prise qui a déjà un autre appareil branché (p. ex. réfrigérateur, machine à laver ou sèche-linge).
6. Ce point d'accès Powerline AV sans fil N 200 Mbps TPL-310AP doit être appairé avec au moins un autre périphérique Powerline compatible HomePlug® AV (p. ex. les produits Powerline AV TPL-303E, TPL-304E, TPL-305E ou un autre TPL-310AP de TRENDnet).
7. Afin de relier le TPL-310AP à vos autres périphériques Powerline AV de TRENDnet, tous les périphériques doivent se trouver sur le même circuit électrique.
8. Un maximum de 16 TPL-310AP et autres périphériques Powerline AV peuvent être mis en réseau.

Ci-dessous, vous trouvez un exemple montrant comment créer un réseau powerline en utilisant le TPL-310AP, le TPL-303E et un routeur existant pour partager internet.

1. Branchez un TPL-303E ou un autre adaptateur Powerline AV TRENDnet à une prise de courant disponible. Cet adaptateur powerline doit se trouver à portée du câble réseau du routeur.
2. Branchez un câble réseau entre l'adaptateur powerline et un port réseau LAN disponible de votre routeur (par exemple le TEW-691GR).

1. Connectez le TPL-310AP à une prise de courant disponible là où vous le désirez pour étendre vos connexions sans fil. Veuillez consulter la section « Astuces sans fil » pour un positionnement optimal du TPL-310AP.
2. (Optionnel) Branchez un câble réseau entre le TPL-310AP et le port réseau de votre ordinateur ou de votre matériel réseau distant (par exemple, console de jeu, Set-top box IP, téléviseur compatible réseau, etc.).

Outlet

Outlet

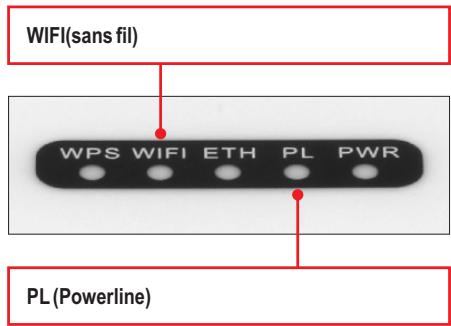

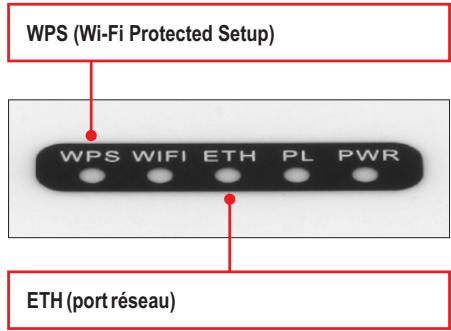

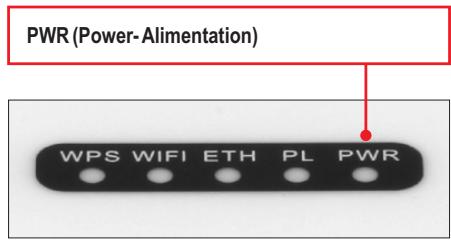

1. Vérifiez que les voyants WIFI (sans fil) (clignotant/vert), ETH (Ethernet) (vert), PL (Powerline) et PWR (Power/alimentation) (fixe/vert) sont allumés pour le TPL-310AP.

Votre installation est à présent terminée.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TPL-310AP, veuillez consulter la rubrique Dépannage du guide de l'utilisateur.

CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d'être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d'enregistrer votre produit en ligne sur : www.trendnet.com/register Nous vous remercions de votre attention. TRENDnet.

Remarque :

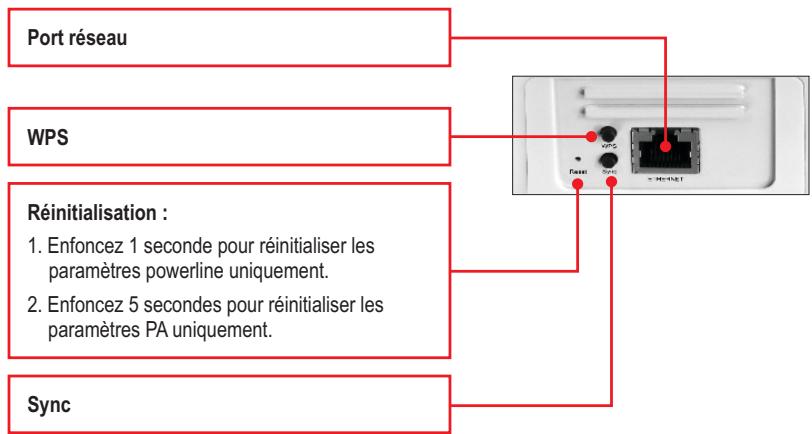

Le port réseau, le bouton WPS, le bouton de réinitialisation et le bouton Sync se trouvent sous l'appareil.

L'interrupteur d'alimentation se trouve au sommet de l'appareil.

Remarque :

Les éléments suivants peuvent influencer la qualité de la connexion du réseau Powerline :

• Le bruit - Produit par les appareils branchés à via des prises de courant et qui ont une haute consommation d'énergie (p. ex. les micro-ondes, les fours, les sèche-cheveux, les fers à repasser, les lave-vaisselle, etc.). La qualité de votre câblage électrique domestique peut également provoquer des bruits supplémentaires sur votre système électrique.
• entre les adaptateurs powerline connectés.

Coordonnées du fournisseur :

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit :

Nom du produit :

200 Mbps Powerline AV Wireless Access Point

Modèle:

TPL-310AP

Nom commercial :

TRENDnet

L'appareil est conforme aux exigences essentielles de la directive 1999/5/CE du Parlement Européen et du Conseil pour la radio et les équipements de terminaux de télécommunications, ainsi qu'aux exigences de la directive 2009/125/CE relative aux produits liés à l'énergie.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

1er octobre 2010

Date
