Caractéristiques	Détails
Type de produit	Imprimante laser couleur
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression	Jusqu'à 36 pages par minute (ppm)
Capacité d'alimentation papier	250 feuilles (bac principal), 100 feuilles (bac multi-usages)
Formats de papier pris en charge	A4, A5, A6, B5, C5, DL, enveloppes
Connectivité	USB 2.0, Ethernet, Wi-Fi (en option)
Système d'exploitation compatible	Windows, macOS, Linux
Dimensions approximatives	410 x 550 x 450 mm
Poids	Environ 24 kg
Consommation électrique	350 W (impression), 50 W (veille), 10 W (hors tension)
Niveau sonore	50 dB (impression), 30 dB (veille)
Entretien et nettoyage	Nettoyage régulier des rouleaux et des surfaces internes recommandé
Pièces détachées et réparabilité	Cartouches de toner, tambours, pièces de maintenance disponibles
Garantie	1 an (sur site)
Normes de sécurité	Conforme aux normes CE, RoHS

FOIRE AUX QUESTIONS - C712DN OKI

Comment résoudre les problèmes d'impression floue avec l'OKI C712DN ?

Vérifiez que les cartouches de toner sont installées correctement et qu'elles ne sont pas vides. Assurez-vous également que le papier utilisé est de bonne qualité et adapté à l'imprimante. Si le problème persiste, effectuez un nettoyage de la tête d'impression via le menu de l'imprimante.

Que faire si l'imprimante OKI C712DN ne reconnaît pas le papier ?

Assurez-vous que le papier est chargé correctement dans le bac et qu'il est de la bonne taille. Vérifiez également que le bac n'est pas trop plein et que le papier n'est pas froissé ou endommagé.

L'impression est très lente, comment accélérer l'OKI C712DN ?

Vérifiez les paramètres d'impression dans le pilote de l'imprimante pour vous assurer qu'il n'est pas réglé sur une qualité d'impression élevée. Vous pouvez également essayer de désactiver les fonctionnalités inutiles comme l'impression en mode brouillon.

Comment résoudre les erreurs de toner sur l'OKI C712DN ?

Si un message d'erreur concernant le toner apparaît, vérifiez que les cartouches de toner sont correctement installées. Remplacez les cartouches si elles sont vides ou endommagées. Assurez-vous également que le modèle de toner utilisé est compatible avec l'imprimante.

Comment réparer une connexion réseau instable avec l'OKI C712DN ?

Vérifiez que le câble réseau est correctement connecté et que l'imprimante est sur le même réseau que votre ordinateur. Redémarrez l'imprimante et votre routeur pour rétablir la connexion. Assurez-vous également que les paramètres IP de l'imprimante sont correctement configurés.

Pourquoi l'OKI C712DN affiche-t-elle un message d'erreur de bourrage papier ?

Ouvrez tous les compartiments de l'imprimante pour vérifier si du papier est coincé. Retirez délicatement tout papier bloqué et assurez-vous qu'il n'y a pas de morceaux de papier déchirés dans le chemin de papier. Fermez les compartiments et réessayez d'imprimer.

Comment mettre à jour le firmware de l'OKI C712DN ?

Visitez le site web d'OKI pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware de votre imprimante via l'interface de l'imprimante ou en utilisant un câble USB connecté à un ordinateur.

L'imprimante OKI C712DN ne s'allume pas, que faire ?

Vérifiez que l'imprimante est correctement branchée sur une prise de courant fonctionnelle. Essayez de brancher l'imprimante sur une autre prise. Si elle ne s'allume toujours pas, il peut y avoir un problème matériel et il est conseillé de contacter le support technique.

MODE D'EMPLOI C712DN OKI

OKI OKI C610 de l'utilisateur

Guide de l'utilisateur

Tout a été mis en oeuvre pour que les informations contenues dans ce document soient complètes, précises et à jour. Le fabricant décline toute responsabilité quant aux conséquences d'erreurs échappant à son contrôle. Le fabricant ne peut en outre garantir que les changements éventuellement apportés aux logiciels et matériels mentionnés dans ce guide par leurs fabricants respectifs n'affectent pas la validité de ces informations. Les références faites dans ce document à des logiciels d'autre provenance ne constituent pas un accord de la part du fabricant.

Toutes les mesures ont été prises pour que ce document vous apporte une aide précieuse, toutefois nous ne pouvons garantir qu'il traite dans son intégralité toutes les informations contenus.

Les derniers pilotes et manuels sont disponibles sur le site Web :

OKI est une marque déposée d'Oki Electric Industry Co., Ltd.

Energy Star est une marque de United States Environmental Protection Agency (Agence de protection de l'environnement des Etats-Unis).

Microsoft, Windows, Windows Server et Windows Vista sont des marques de commerce de Microsoft Corporation.

Apple, Macintosh, Rosetta, Mac et Mac OS sont des marques de commerce enregistrées de Apple Inc.

D'autres noms de produits et noms de fabriques sont des marques déposées ou marques déposées de leur propriétaire.

En tant que participant au programme Energy Star, le fabricant certifie que ce produit est conforme aux directives d'économie d'énergie émanant de cet organisme.

Ce produit est conforme aux directives européennes 2014/30/EU(EMC), 2014/35/EU(LVD), 1999/5/EC (R&TTE), 2009/125/EC (ErP) et 2011/65/EU(RoHS), relatives à l'harmonisation des lois des pays membres de l'Union Européenne en matière de compatibilité électromagnétique, de basse tension, d'équipement radio et de télécommunication, de produits consommateurs d'énergie, de limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Les câbles suivants ont été utilisés pour évaluer ce produit et obtenir la conformité avec la directive EMC 2014/30/EU ; d'autres configurations peuvent avoir une incidence sur cette conformité.

TYPE DE CÂBLE	LONGUEUR (MÊTRE)	ÂME	BLINDAGE
Alimentation	1.8	✕	✕
Protocole	5.0	✕	√
LAN (Réseau local)	15.0	✕	✕

Les notations suivantes peuvent être utilisés dans le présent manuel.

• C612/ES6412 -> C612
• C712/ES7412 -> C712

PREMIERS SOINS D'URGENCE

Soyez prudent avec la poudre de toner :

En cas d'ingestion, administrer de petites quantités d'eau fraîche et faire appel à un médecin. NE PAS tenter de faire vomir le patient.

En cas d'inhalation, emmener le patient au grand air. Faire appel à un médecin.

En cas de contact avec les yeux, rincer abondamment les yeux à l'eau froide pendant au moins 15 minutes, en maintenant les paupières ouvertes avec les doigts. Faire appel à un médecin.

Les éclaboussures doivent être traitées avec de l'eau froide et du savon pour éviter les taches sur la peau ou les vêtements.

FABRICANT

Pour toute question d'ordre général, sur les ventes et sur le support, contactez votre distributeur local.

INFORMATIONS RELATIVES À L'ENVIRONNEMENT

Premiers soins d'urgence ....3

Fabricant....3

Importateur vers l'UE/représentant agréé....3

Informations relatives à l'environnement ....3

Contenu....4

Remarques, mises en garde et avertissements .....6

À propos de ce guide....7

Suite de documentation 7

Utilisation en ligne....8

Impression de pages 8

Introduction 9

Synopsis de l'imprimante .....10

Vue de face 10

Vue arrière....12

Changement de la langue d'affichage....13

Mise en route 13

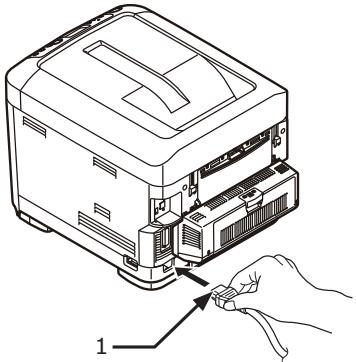

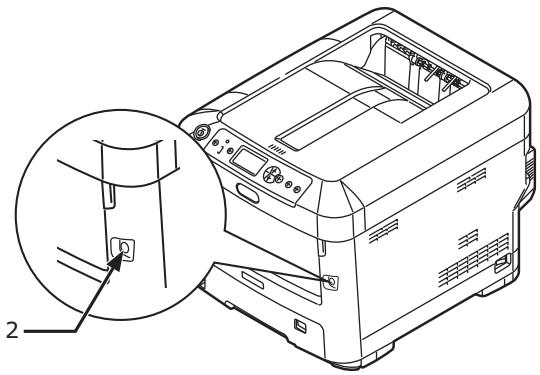

Mise en marche de l'imprimante .....13

Arrêt de l'imprimante....14

Mode économie d'énergie....14

Recommendations concernant le papier....15

Bacs 16

Bac multifonction 16

Bac de sortie (face en dessous). 16

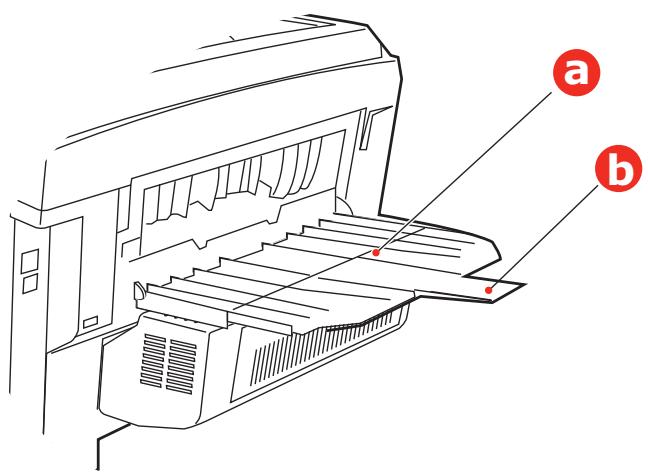

Bac de sortie arrière (face dessus) .....17

Unité duplex....17

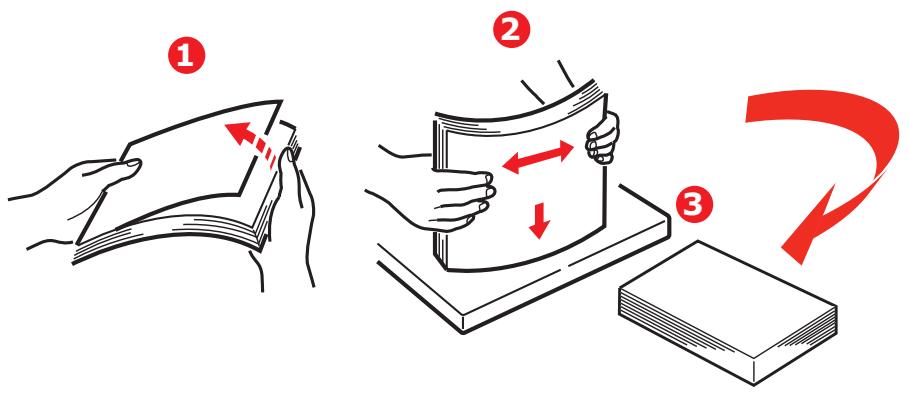

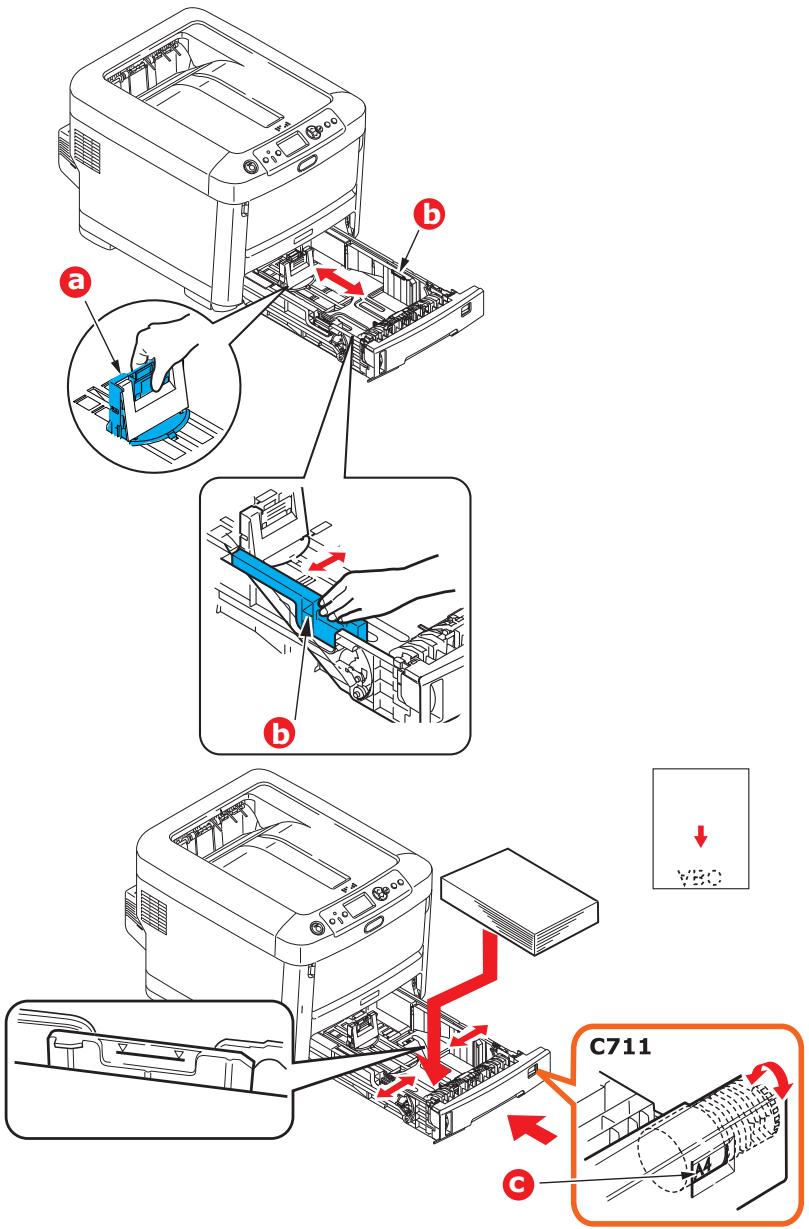

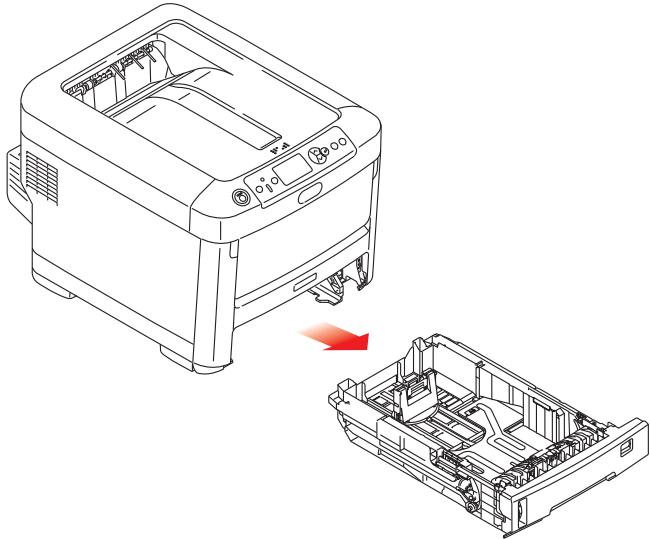

Chargement du papier....18

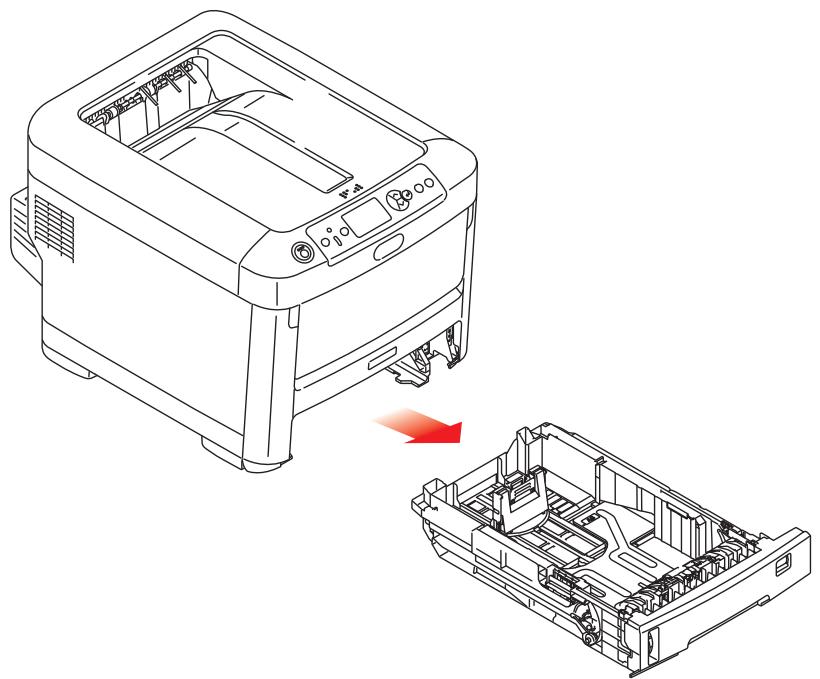

Bacs 18

Bac multifonction .....21

Fonctionnement ....22

Fonctions de menu ....23

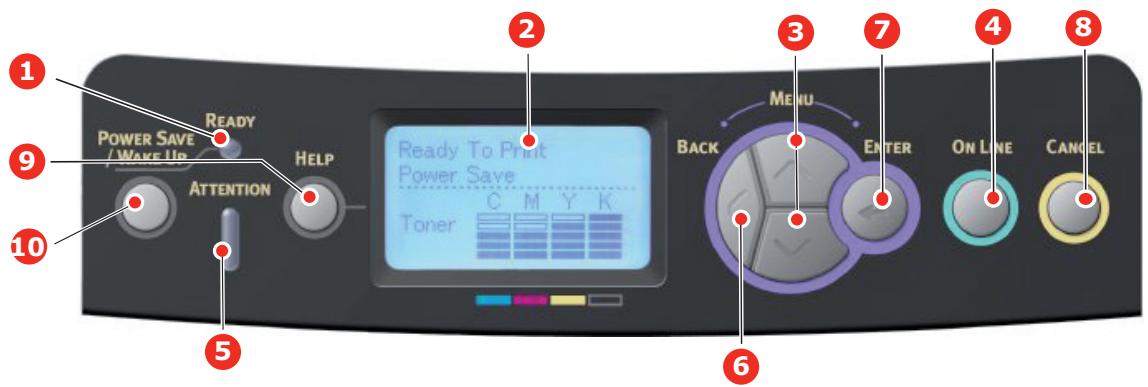

Panneau de commande : 23

Modification des paramètres - Utilisateur .....24

Modification des paramètres - Administrateur....25

Impression depuis mémoire USB....26

Imprimer 26

Menu Configuration .....27

Menu Imprimer les informations .....29

Menus 30

Config. Admin....35

Statistiques d'impressions ....50

Calibration 51

Google Cloud Print....52

Paramètres de connexion sans-fil (Infrastructure)....53

Paramètres sans-fil (mode AP) .....54

Menu démarrage....55

Maintenance ....57

Remplacement des consommables .....57

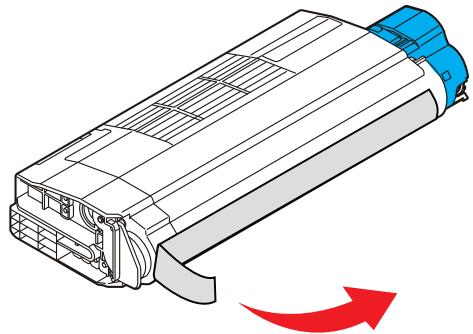

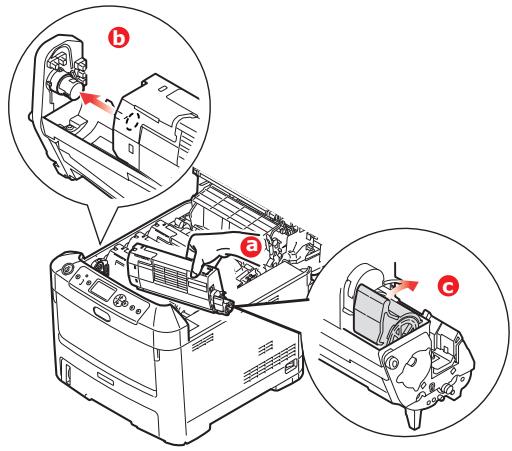

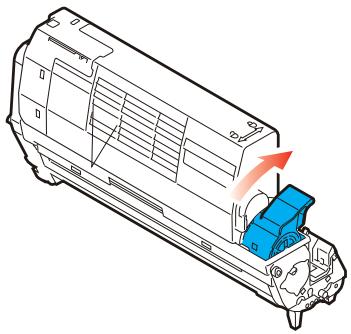

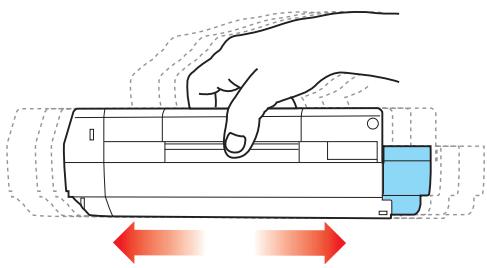

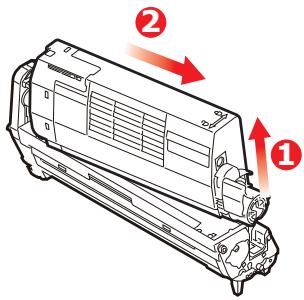

Remplacement de la cartouche de toner....57

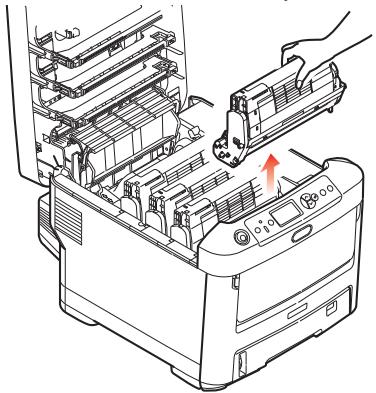

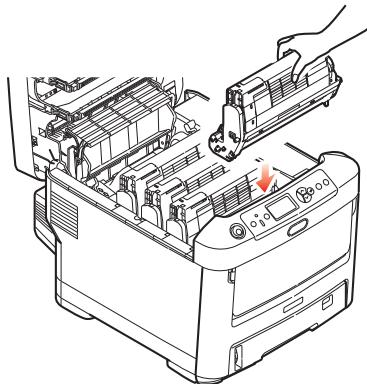

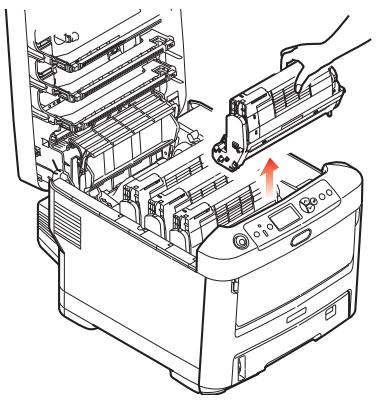

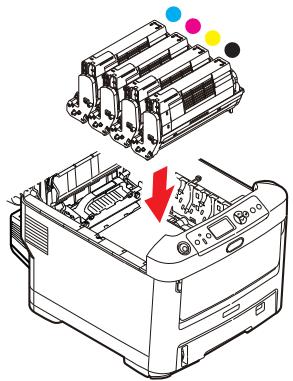

Remplacement du tambour photoconducteur .....60

Remplacement de la courroie de transfert .....63

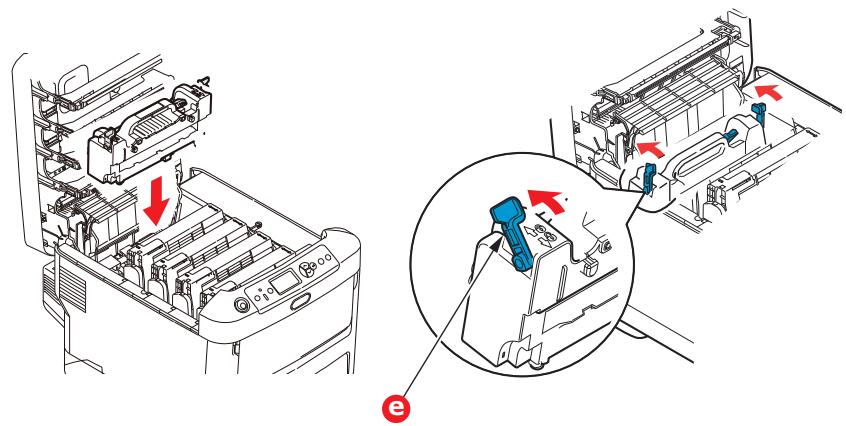

Remplacement de l'unité de fusion .....65

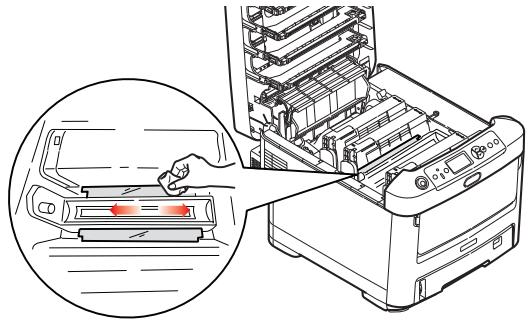

Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

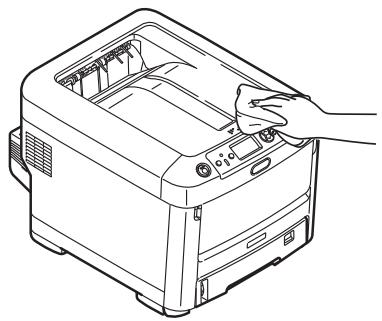

...le boîtier....68

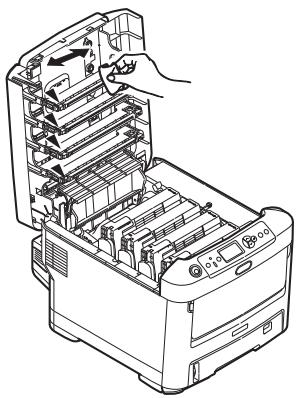

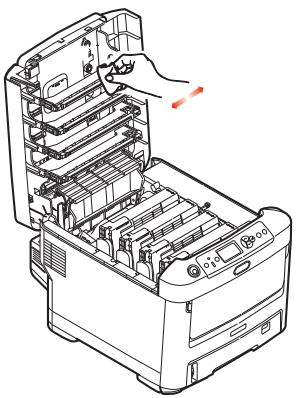

...de la tête DEL ....68
...Rouleaux D'alimentation Papier .....69

Procédures de mise à niveau ....70

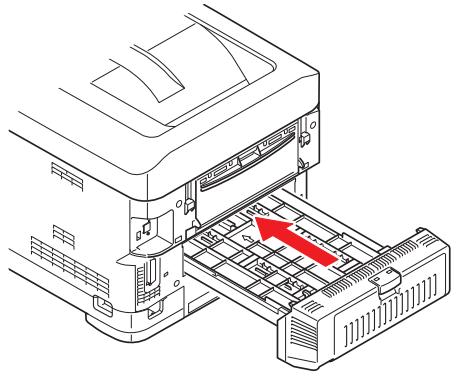

Unité recto verso....70

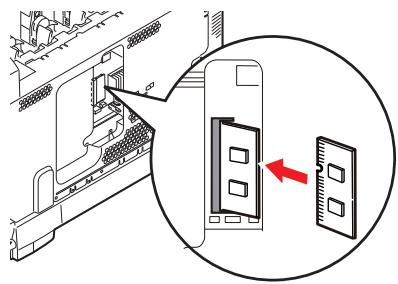

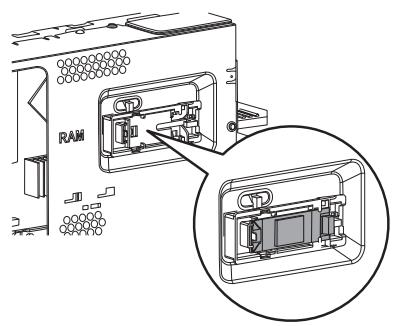

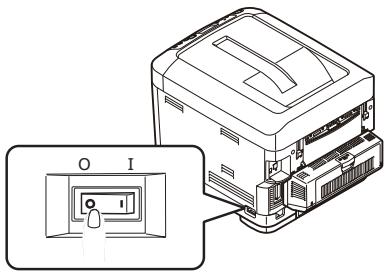

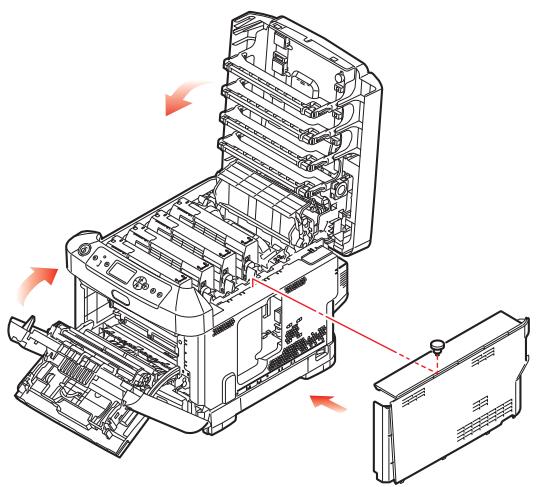

Mise à niveau de la mémoire .....71

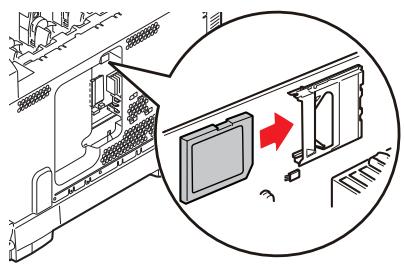

Carte SD 74

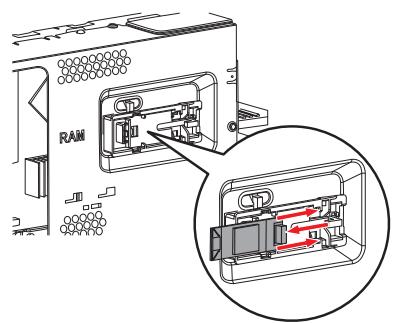

Module du réseau local sans fil .....77

Connexion au Réseau local sans fil (Mode Infrastructure)....79

Connexion au Réseau local sans fil (Mode AP)....83

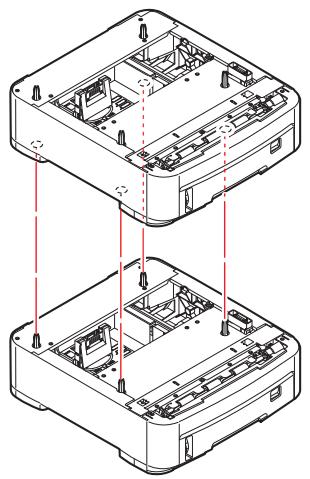

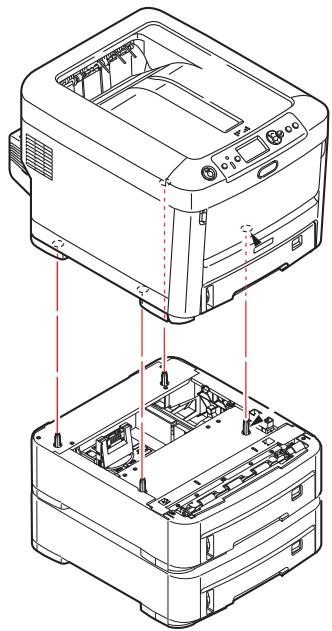

bac(s) à papier supplémentaire(s).84

Définition des options de périphériques du pilote....85
Armoire de stockage ....85

Résolution des problèmes....86

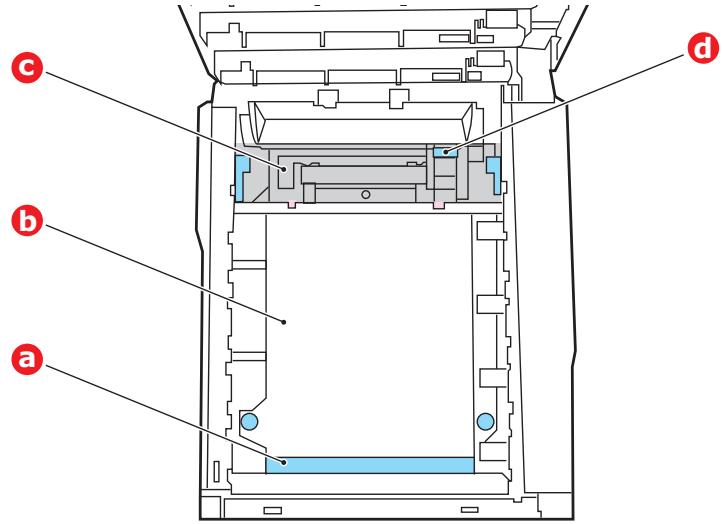

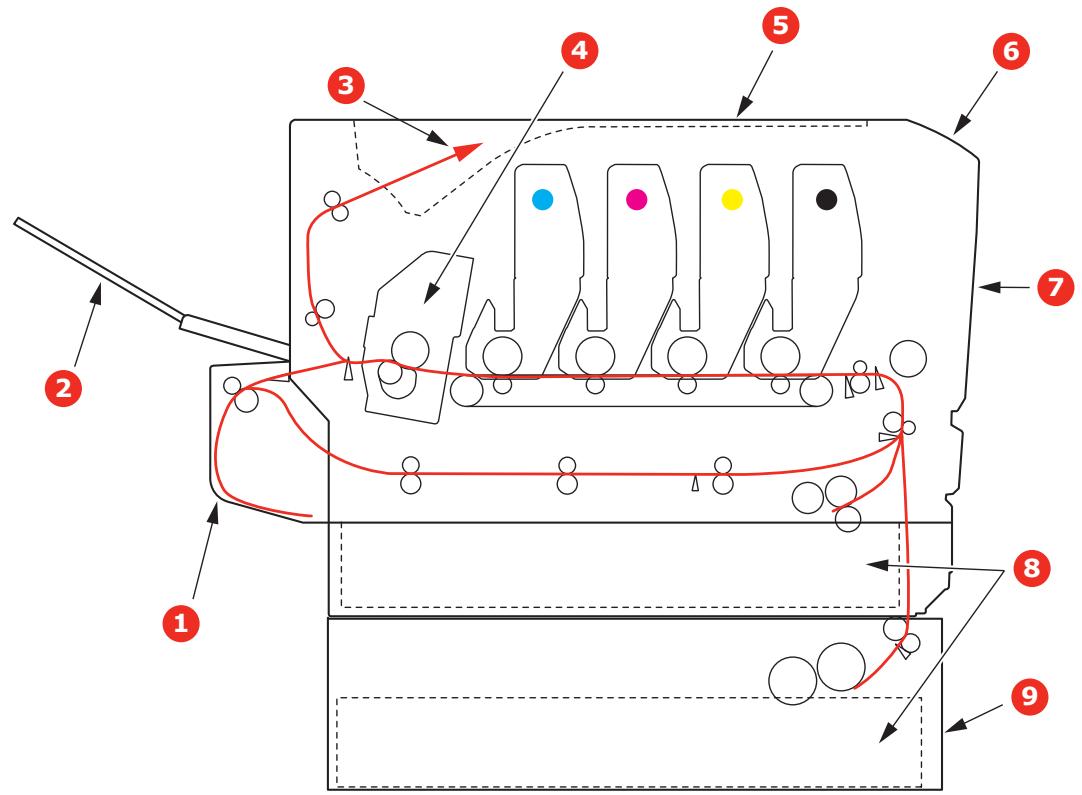

Principaux éléments de l'imprimante et chemins du papier....86

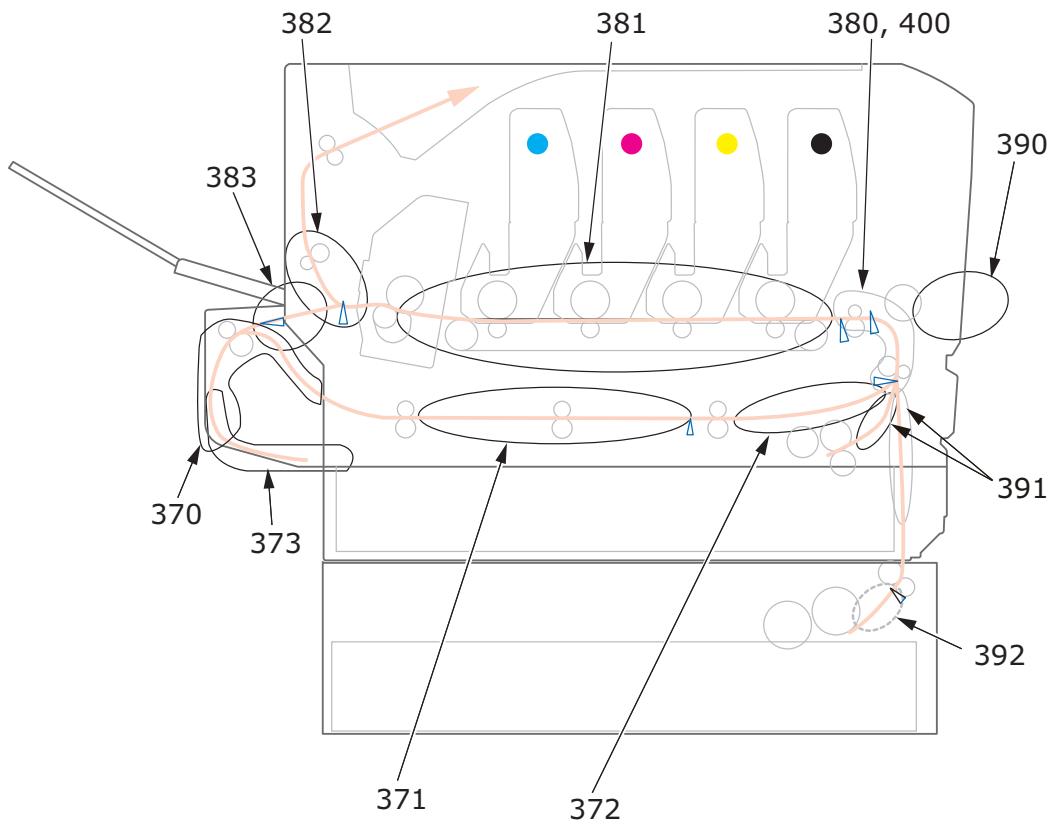

Codes d'erreur du détecteur de papier....87

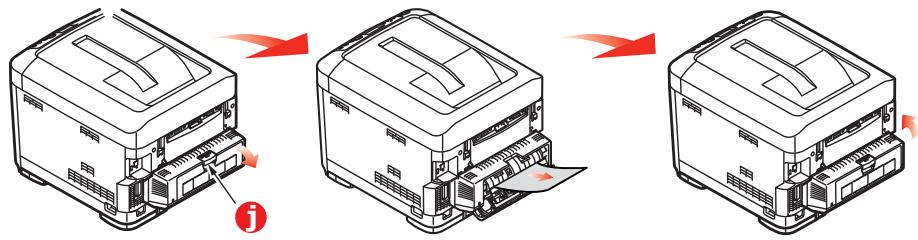

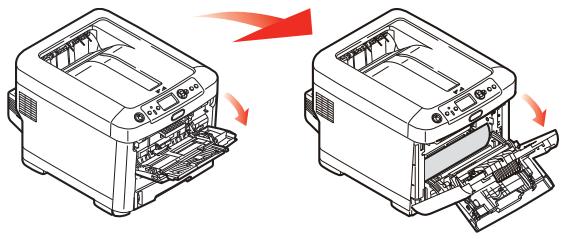

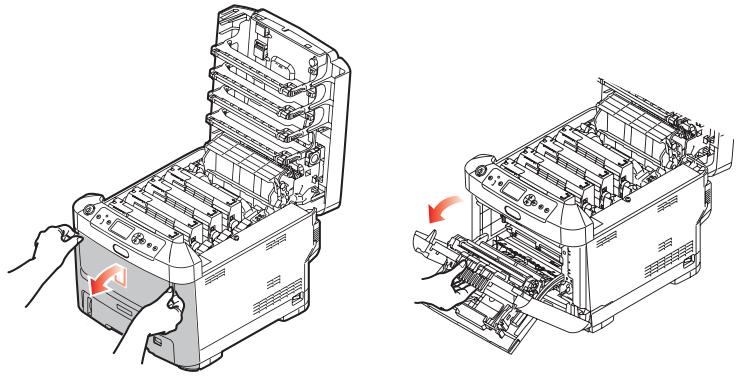

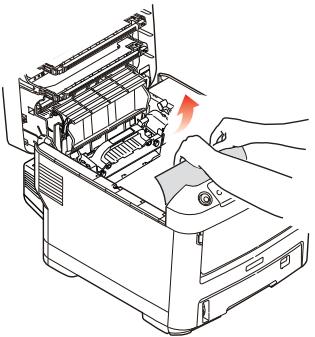

Suppression des bourrages de papier....88

Avant la mise au rebut de la machine....94

Caractéristiques ....95

Index....96

Oki détails du contact .....97

REMARQUE

Cette indication fournit des informations supplémentaires complétant le texte.

ATTENTION!

Cette indication donne des informations supplémentaires à respecter pour éviter des dysfonctionnements de la machine.

AVERTISSEMENT !

Cette indication donne des informations supplémentaires à respecter pour éviter tout risque d'accident corporel.

Pour garantir la protection de votre produit et vous assurer de bénéficier de toutes ses fonctionnalités, ce modèle a été conçu pour fonctionner uniquement avec les cartouches de toner d'origine. Toute autre cartouche de toner risque de ne pas fonctionner du tout, même si elle est décrite comme étant « compatible ». Si elle fonctionne, les performances du produit et la qualité de l'impression risquent d'être moindres.

L'utilisation de produits non authentiques pourrait annuler votre garantie.

Les spécifications pourront faire l'objet de modifications sans préavis. Toutes marques déposées reconnues.

REMARQUE

Les images figurant dans ce manuel peuvent inclure des fonctions optionnelles qui ne sont pas présentes sur votre produit.

SUITE DE DOCUMENTATION

Ce guide fait partie d'une suite de documentation en ligne et papier destinée à vous aider à vous familiariser avec votre produit et à exploiter au mieux toutes ses puissantes fonctions. Cette documentation est répertoriée ci-dessous pour référence et se trouve sur le DVD des manuels sauf mention contraire:

La Brochure sur la sécurité de l'installation fournit des informations pour utiliser votre produit en toute sécurité.

Ce document papier fourni avec le produit doit être lu avant l'installation de la machine.

Manuel d'installation : explique comment déballer le produit, le connecter et le mettre sous tension.

Ce document papier est fourni avec le produit.

Le Guide de l'utilisateur vous permet de vous familiariser avec votre produit et d'exploiter au mieux ses multiples fonctionnalités. Il contient également des instructions pour la résolution des problèmes et la maintenance, garantissant ainsi un fonctionnement optimal de l'imprimante. En outre, il fournit des informations sur l'ajout d'accessoires en option qui permettent de suivre l'évolution de vos besoins en impression.

Le Guide réseau vous permet de vous familiariser avec les fonctionnalités de la carte réseau intégrée.

Guide d'impression : vous permet de vous familiariser avec les multiples fonctionnalités du pilote fourni avec votre produit.

Ces documents papier sont fournis avec les consommables et les accessoires en option.

L'Aide en ligne fournit des informations en ligne, accessibles à partir du pilote de l'imprimante et de l'utilitaire.

Il est possible que la description diffère selon votre système d'exploitation, votre modèle ou votre version.

UTILISATION EN LIGNE

Ce guide se lit à l'écran au moyen de l'application Adobe Reader. Pour ce faire, utilisez les outils de navigation et d'affichage contenus dans Adobe Reader.

De nombreuses références croisées figurent dans ce guide. Elles sont mises en évidence en bleu. Si vous cliquez sur une référence croisée, l'écran affiche instantanément la partie du manuel contenant les informations de la référence.

Il vous suffit de cliquer sur le bouton 📋 dans Adobe Reader pour revenir directement à l'endroit où vous vous trouviez avant.

Vous pouvez accéder à des informations spécifiques des deux façons suivantes :

Dans la liste des signets située à gauche de l'écran, cliquez sur la rubrique qui vous intéresse pour y accéder directement. (Si les signets ne sont pas disponibles, utilisez la « Contenu » à la page 4.)
Dans la liste des signets, cliquez sur Index pour accéder directement à l'index. (Si les signets ne sont pas disponibles, utilisez la « Contenu » à la page 4.) Recherchez le terme qui vous intéresse dans l'index, classé par ordre alphabétique, puis cliquez sur le numéro de page associé au terme pour y accéder directement.

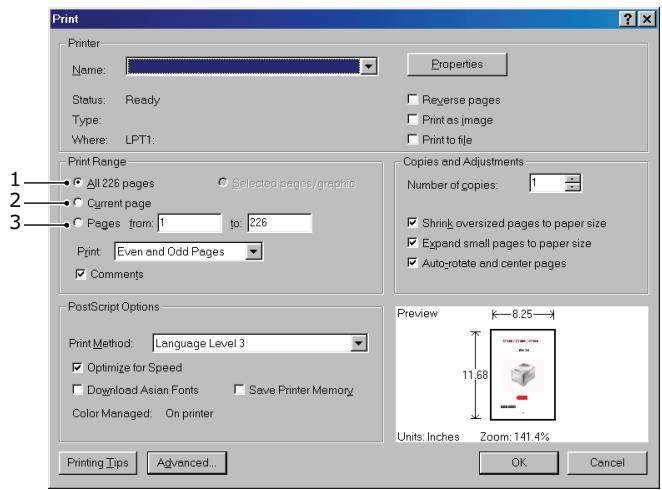

IMPRESSION DE PAGES

Il est possible d'imprimer l'ensemble du manuel ou seulement des pages ou des sections spécifiques. Pour imprimer, procédez comme suit :

1. Dans la barre d'outils, sélectionnez Fichier > Imprimer (ou appuyez sur les touches Ctrl + P).
2. Choisissez les pages à imprimer :

(a) Toutes les pages, (1), pour l'ensemble du manuel.
(b) Page en cours, (2), pour la page en cours d'affichage.

(c) Pages de et à, (3), pour spécifier les pages à imprimer en entrant leur numéro.
(d) Cliquez sur OK.

INTRODUCTION

Félicitations pour avoir choisi cette imprimante couleur. La conception de votre nouvelle imprimante intègre des fonctionnalités avancées permettant de sortir rapidement des pages aux couleurs vives ou en noir et blanc, d'une grande netteté, sur une gamme de supports d'impression pour le bureau.

Votre imprimante comprend les fonctionnalités suivantes :

Une technologie multiniveau ProQ2400 produit des tons plus subtils et des transitions de couleur plus lisses conférant ainsi à vos documents une qualité photo.
Une résolution d'impression 600 x 600, 1 200 x 600 ppp (points par pouce) et ProQ2400 permettent de produire une image de haute qualité faisant apparaître les détails les plus fins.
Internet Protocol version 6 (IPv6).
Une technologie de traitement de la couleur, à DEL numérique, de type monopasse, pour un traitement rapide de vos pages imprimées.
Émulations PostScript 3, PCL 5C, PCL 6, XPS, IBM PPR et Epson FX pour un fonctionnement selon les normes techniques et une compatibilité avec la plupart des logiciels d'ordinateur.
Une connexion réseau selon 10Base-T, 100Base-TX et 1000Base-T permettant de partager cette ressource précieuse parmi les utilisateurs de votre réseau de bureau.
Mode d'optimisation photo permettant d'améliorer l'impression d'images photographiques (lecteur Windows PCL uniquement).

En outre, les fonctions optionnelles suivantes sont également disponibles :

Une fonction automatique Impression (duplex) recto-verso assurant une consommation économique de papier et l'impression des documents plus importants sur un support compact (en standard sur les modèles de type « dn »).
Un bac à papier supplémentaire permettant de charger 530 feuilles pour minimiser l'intervention de l'opérateur, ou du papier de divers grammages, comme le papier à lettre à en-tête, du papier d'autres formats ou divers supports d'impression.
De la mémoire supplémentaire permettant d'imprimer des pages plus complexes. Par exemple, l'impression haute résolution de bannières.
Une carte SD pour l'enregistrement des superpositions, des macros et des polices téléchargeables et le classement automatique d'exemplaires multiples de documents comportant de nombreuses pages ainsi que le téléchargement de profils ICC.
Armoire de stockage.
Réseau local sans fil.

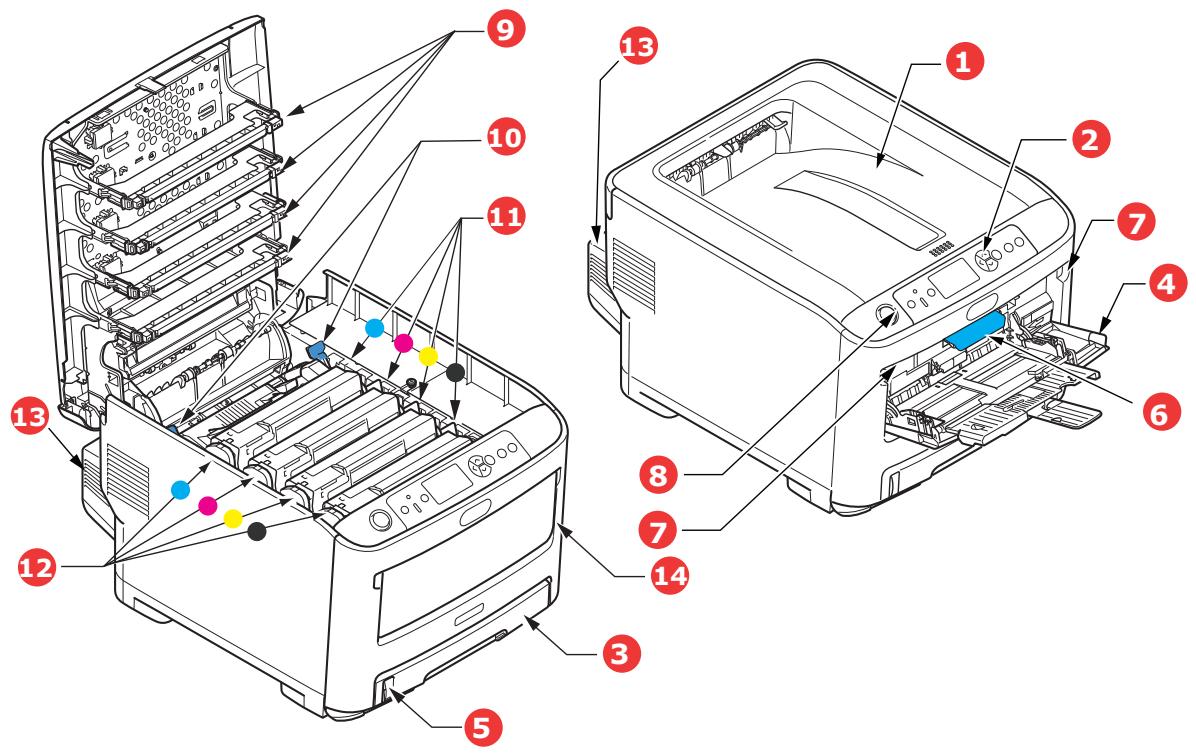

SYNOPSIS DE L'IMPRIMANTE

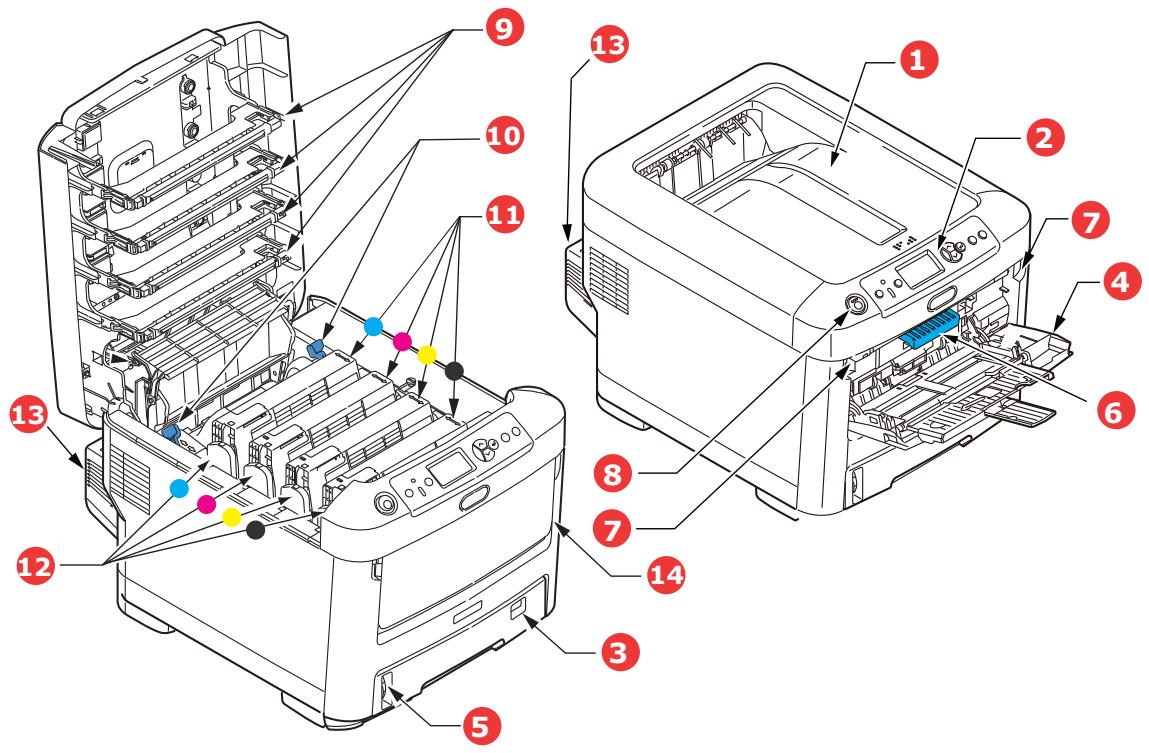

VUE DE FACE

C612/ES6412

1. Bac de sortie (face en dessous). Point de sortie de l'impression standard. Peut contenir jusqu'à 250 feuilles de 80g/m².
2. Tableau de l'opérateur. Commandes de l'opérateur pilotées par menu et panneau LCD ^4 .
3. Bac à papier. Bac à papier standard. Peut contenir jusqu'à 300 feuilles de 80g/m².
4. Bac multifonction. Utilisé pour l'alimentation de papier à plus fort grammage, des enveloppes et d'autres supports spéciaux. Également utilisé pour l'alimentation de feuilles simples si nécessaire.

a. La langue d'affichage peut être sélectionnée parmi différentes langues. (voir « Changement de la langue d'affichage » à la page 13).

1. Jauge à papier.
2. Manette de déverrouillage du capot avant.
3. Manette de déverrouillage du bac multifonction.
4. Bouton de dégagement du bac de sortie.
5. Têtes LED.
6. Manettes de déverrouillage de l'unité de fusion.
7. Cartouche toner (C,M,J,N).
8. Unités ID (C,M,J,N).
9. Unité recto-verso (si intégrée).
10. Interrupteur d'alimentation.

1. Bac de sortie (face en dessous). Point de sortie de l'impression standard. Peut contenir jusqu'à 350 feuilles de 80g/m².
2. Tableau de l'opérateur. Commandes de l'opérateur pilotées par menu et panneau LCD ^4 .
3. Bac à papier. Bac à papier standard. Peut contenir jusqu'à 530 feuilles de 80g/m².
4. Bac multifonction. Utilisé pour l'alimentation de papier à plus fort grammage, des enveloppes et d'autres supports spéciaux. Également utilisé pour l'alimentation de feuilles simples si nécessaire.

a. La langue d'affichage peut être sélectionnée parmi différentes langues. (voir « Changement de la langue d'affichage » à la page 13).

1. Jauge à papier.
2. Manette de déverrouillage du capot avant.
3. Manette de déverrouillage du bac multifonction.
4. Bouton de dégagement du bac de sortie.
5. Têtes LED.
6. Manettes de déverrouillage de l'unité de fusion.
7. Cartouche toner (C,M,J,N).
8. Unités ID (C,M,J,N).
9. Unité recto-verso (si intégrée).
10. Interrupteur d'alimentation.

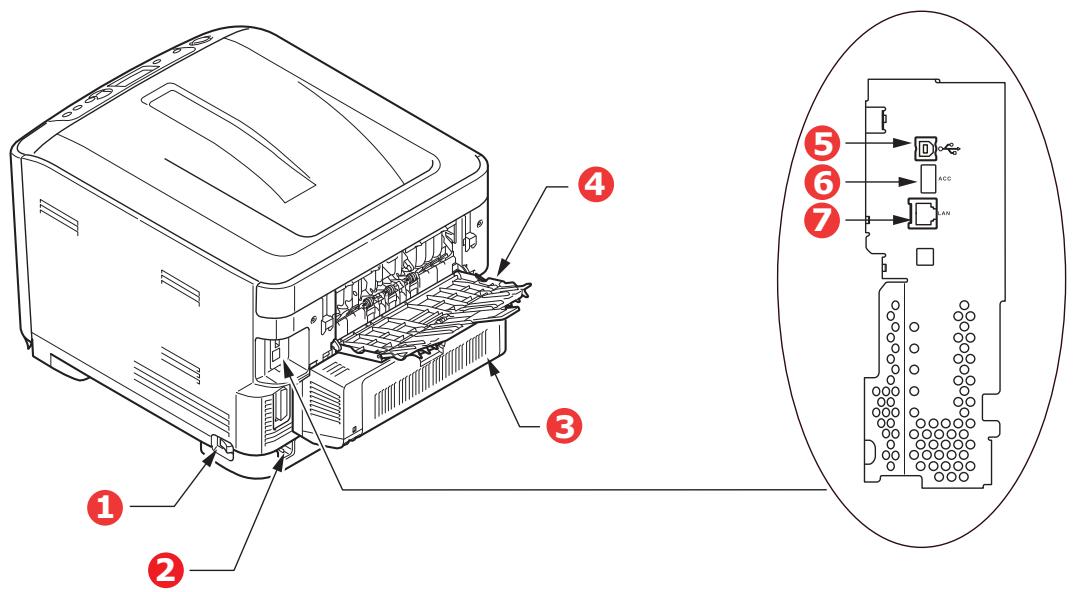

VUE ARRIÈRE

Cette vue indique le panneau de connexion, l'empileuse de sortie arrière et l'emplacement de l'unité duplex optionnelle (impression recto-verso).

C612/ES6412

1. Commutateur principal.
2. Prise secteur
3. Unité recto-verso (si intégrée).

4. Bac de sortie arrière (récepteur face dessus).

5. Interface USB

6. Interface ACC (USB hôte).
7. Interface réseau ^a

a. L'interface réseau peut disposer d'une « prise » protectrice qui doit être retirée pour que la connexion puisse se faire.

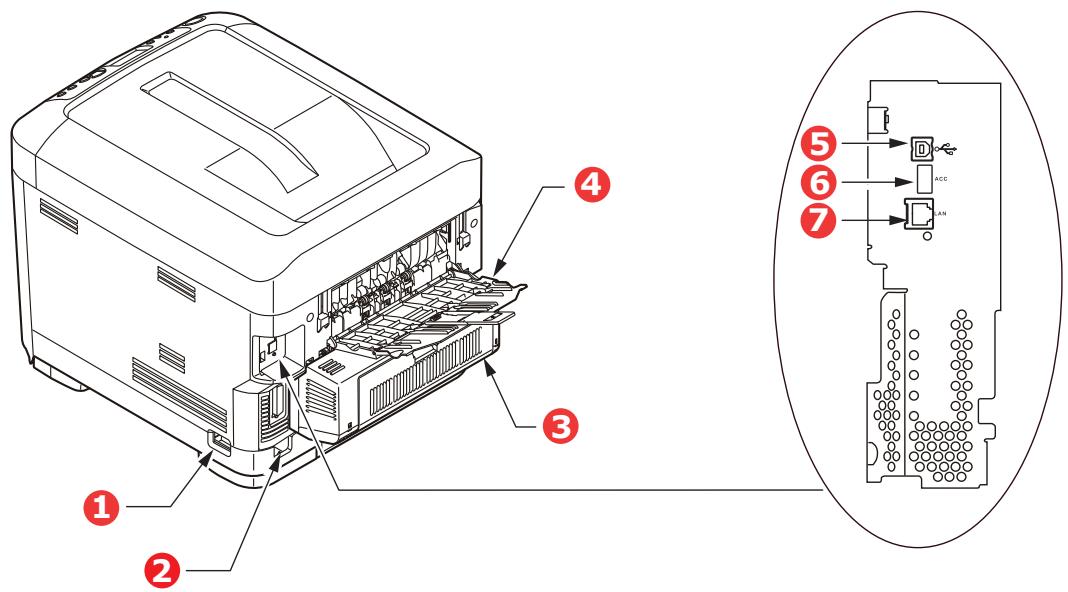

C712/ES7412

1. Commutateur principal.
2. Prise secteur
3. Unité recto-verso (si intégrée).

4. Bac de sortie arrière (récepteur face dessus).

5. Interface USB

6. Interface ACC (USB hôte).
7. Interface réseau ^a

a. L'interface réseau peut disposer d'une « prise » protectrice qui doit être retirée pour que la connexion puisse se faire.

Lorsque l'empileuse arrière est repliée, les feuilles de papier sortent de l'imprimante par l'arrière et elles sont empilées face en dessus. Elle est utilisée essentiellement pour les supports d'impression épais. Lorsqu'elle est utilisée avec le bac d'alimentation multifonction, le parcours du papier à travers l'imprimante est essentiellement droit. Cela évite que le papier ne soit courbé le long de son parcours et permet d'utiliser des supports d'impression dont le grammage peut être de 250 g/m².

CHANGEMENT DE LA LANGUE D'AFFICHAGE

Vous pouvez le configurer dans le menu (Installation de l'administrateur > Autres paramètres > Configuration de la langue > Sélectionner la langue) à partir du panneau de commande.

MISE EN ROUTE

MISE EN MARCHE DE L'IMPRIMANTE

1. Branchez le cordon d'alimentation (1) sur la prise d'alimentation de l'appareil.

1. Branchez le cordon d'alimentation sur la prise d'alimentation.
2. Activer l'alimentation principale.
3. Maintenez l'interrupteur d'alimentation (2) enfoncé pendant 1 seconde pour allumer l'imprimante.

Le témoin DEL de l'interrupteur d'alimentation s'allume lorsque l'imprimante est sous tension.

Le message « Prêt à imprimer » s'affiche sur le panneau de commande une fois l'imprimante prête à imprimer.

ARRÊT DE L'IMPRIMANTE

1. Maintenez l'interrupteur d'alimentation (2) enfoncé pendant une seconde.

Le message « Arrêt en cours. Veuillez patienter. L'imprimante va s'arrêter automatiquement » s'affiche sur le panneau de commande et le témoin de l'interrupteur d'alimentation clignote 1 fois par seconde. Puis, l'imprimante s'éteint automatiquement ainsi que le témoin d'alimentation.

REMARQUE

L'extinction de l'imprimante peut prendre environ 5 minutes. Veuillez patienter jusqu'à ce qu'elle s'éteigne.
Maintenir l'interrupteur d'alimentation enfoncé pendant plus de 5 secondes force l'extinction de l'imprimante. N'utilisez cette procédure qu'en cas de problème.

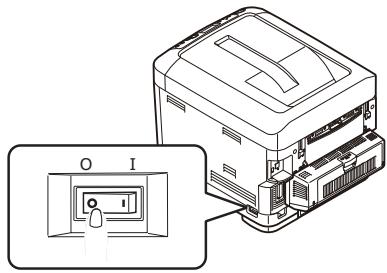

1. Éteignez l'interrupteur d'alimentation principal.

MODE ÉCONOMIE D'ÉNERGIE

Si vous n'utilisez pas la machine pendant un moment, elle passe en mode d'économie d'énergie pour contrôler la consommation d'énergie du périphérique. Pour annuler ou initialiser le mode d'économie d'énergie, appuyez sur le bouton Power Save / Wake Up (Économie d'énergie/Réactivation) sur le panneau de commande.

RECOMMANDATIONS CONCERNANT LE PAPIER

Votre imprimante acceptera une diversité de supports d'impression, y compris une gamme de grammages et de formats de papier, d'étiquettes et d'enveloppes. Cette section fournit des conseils généraux sur un choix de supports et explique comment utiliser chaque type.

Vous obtiendrez une performance optimale en utilisant du papier standard 75-90 g/m² conçu pour les photocopieurs et les imprimantes laser. Les types appropriés sont :

M-Real Data Copy Everyday 80g/m²
Copie couleur par Mondi 90 g/m²

L'utilisation de papier très gaufré, ou de papier grenu, très rugueux n'est pas recommandée.

Le papier préimprimé

ATTENTION!

Le papier préimprimé peut être utilisé mais l'encre ne doit pas causer de maculages lors de son exposition à la haute température de l'unité de fusion lors de l'impression.

L'utilisation continue de papier préimprimé peut entraîner une diminution des performances d'alimentation en papier et des bourrages de papier. Nettoyez les rouleaux d'alimentation de papier de la manière décrite à la page 69.

Enveloppes

ATTENTION!

Les enveloppes ne doivent pas être tordues, enroulées ou avoir subi toutes autres déformations. Elles doivent comporter également des rabats rectangulaires dont la colle reste intacte lorsqu'elle est soumise à la fusion par pression du cylindre chaud qu'utilise ce type d'imprimante. Les enveloppes à fenêtre ne sont pas adaptées.

Étiquettes

ATTENTION!

Les étiquettes doivent être également adaptées aux photocopieurs et imprimantes laser, dans lesquelles la feuille de support des étiquettes est entièrement couverte d'étiquettes. Les autres types d'étiquettes risquent d'abîmer l'imprimante, étant donné que les étiquettes se décolleraient durant l'impression.

Les étiquettes Avery blanches pour imprimante de type 7162, 7664, 7666 (A4) ou 5161 (Letter) sont recommandées.

BACS

FORMAT	DIMENSIONS	GRAMMAGE (G/M2)
A6a	105 x 148 mm	Léger	64-74 g/m2
A5	148 x 210 mm	Moyen-Léger	75-90 g/m2
B5	182 x 257 mm	Moyen	91-105 g/m2
Executive	184,2 x 266,7 mm	Lourd	106-120 g/m2
A4	210 x 297 mm	Ultra-lourd1	121-188 g/m2
Letter	215,9 x 279,4 mm	Ultra-lourd2	189-220 g/m2
Legal (13 pouces)	216 x 330 mm	Ultra-lourd3	221-250 g/m2
Legal (13,5 pouces)	216 x 343 mm
Legal (14 pouces)	216 x 356 mm	Bac 1/2/3 :	64-220 g/m2
		Bac MF :	64-250 g/m2

a. C712: Impression A6 à partir du bac MF uniquement.

Si vous avez du papier identique chargé dans un autre bac (2e ou 3e bac si vous en avez un ou bac multifonction), vous pouvez commander à l'imprimante de passer automatiquement à l'autre bac lorsque le bac actuel est épuisé. Lors de tirages depuis les applications Windows, cette fonction est activée dans les paramètres du pilote. Lors de tirages depuis d'autres systèmes, cette fonction est activée dans le Menu Impression. (Voir « Fonctions de menu » à la page 23).

BAC MULTIFONCTION

Le bac multifonction peut accepter les mêmes formats que les bacs mais le grammage du papier ne peut dépasser 250g/m². Pour les papiers très épais, utilisez l'empileuse (arrière) face en dessus. Ainsi, le parcours du papier dans l'imprimante est pratiquement droit.

Le bac multifonction peut charger du papier dont la largeur peut varier de 76 à 215,9 mm et la longueur de 127,0 à 1320 mm (impression de bannières).

Pour le papier dont la longueur dépasse 356 mm (Legal 14 pouces), utilisez du papier d'un grammage compris entre 90 g/m² et 128 g/m² et l'empileuse (arrière) face en dessus.

Utilisez le bac multifonction pour l'impression d'enveloppes. Il est possible de charger 10 enveloppes à la fois, sous réserve d'une profondeur d'empilage maximum de 10 mm.

BAC DE SORTIE (FACE EN DESSOUS)

C612: Le bac de sortie sur le haut de l'imprimante peut contenir jusqu'à 250 feuilles de 80 g/m² de papier standard et peut accepter du papier de 188 g/m².

C712: Le bac de sortie sur le haut de l'imprimante peut contenir jusqu'à 350 feuilles de 80 g/m² de papier standard et peut accepter du papier de 188 g/m².

Les pages imprimées dans l'ordre de lecture (page 1 d'abord) seront triées dans l'ordre de lecture (dernière page au-dessus, face vers le bas).

BAC DE SORTIE ARRIÈRE (FACE DESSUS)

Le bac de sortie arrière de l'imprimante doit être ouverte et il convient de tirer la rallonge du bac lorsque l'empileuse doit être en service. C'est donc par là que le papier sortira après avoir suivi ce parcours, indépendamment des paramètres du pilote.

Le bac de sortie arrière peut contenir 100 feuilles de 80 g/m² de papier standard et peut gérer du papier de 250 g/m².

Utilisez toujours cette empileuse et le dispositif d'alimentation multi-usages pour le papier dont le grammage dépasse 188 g/m².

UNITÉ DUPLEX

Cette option assure l'impression automatique recto-verso du papier dont la gamme de formats est identique à celle du bac 2 (c-à-d., tous les formats du bac sauf le format A6), en utilisant du papier d'un grammage compris entre 64 – 220 g/m².

REMARQUE :

L'unité recto-verso est livrée en standard avec les modèles de type « dn ».

REMARQUE

À des fins d'illustration, nous vous présentons l'imprimante C712. Si vous possédez une imprimante C612, le principe est le même, à quelques exceptions près.

BACS

1. Retirez le bac à papier de l'imprimante.

1. Déployez en éventail le papier à charger, sur les bords (1) et au milieu (2), pour vous assurer que toutes les feuilles sont détachées les unes des autres, puis tapotez les bords de la pile de papier sur une surface plane pour aligner les feuilles (3).

1. Chargez le papier à en-tête face en dessous et le bord supérieur vers la partie frontale de l'imprimante comme l'indique l'illustration.

a b b C711 c

Ajustez la butée arrière (a) et les guides du papier (b) au format du papier utilisé.

ATTENTION!

C712 UNIQUEMENT : IMPORTANT : Réglez la numérotation du format de papier (c) au format de papier utilisé (A4 dans l'exemple ci-dessus).

Pour empêcher les bourrages de papier :

Ne laissez aucun espace entre le papier, les guides du papier et la butée arrière.
Ne remplissez pas trop le bac à papier. La charge du bac dépend du type de papier.
N'y placez pas de papier abîmé.
Ne chargez pas de papier de différents formats ou types.
Fermez doucement le bac à papier.

Ne tirez pas le bac à papier durant l'impression (à l'exception du 2ème bac conformément aux instructions données ci-dessous).

REMARQUE

Si vous avez deux bacs et que le 1er bac (supérieur) est utilisé pour l'impression, vous pouvez tirer le 2ème bac (inférieur) durant l'impression pour le recharger. Cependant, si le 2ème bac (inférieur) est utilisé pour l'impression, ne tirez pas le 1er bac (supérieur). Cela provoquerait un bourrage de papier.
Pour l'impression face en dessous, veillez à ce que le bac de sortie arrière (a) soit fermé (le papier sort par le haut de l'imprimante). La charge approximative est de 250 feuilles pour l'imprimante C612 et de 350 feuilles pour l'imprimante C712, en fonction du grammage du papier.
Pour l'impression face en dessus, assurez-vous que le bac de sortie arrière (a) est ouvert et que la rallonge du support du papier (b) est sortie. Le papier est empilé dans l'ordre inverse d'impression et la charge du bac à papier est d'environ 100 feuilles, en fonction du grammage.
Utilisez toujours le bac de sortie arrière pour le papier lourd (papier cartonné, etc.).

Ne pas ouvrir ou fermer la sortie arrière du papier durant l'impression, ce qui entraînerait un bourrage de papier.

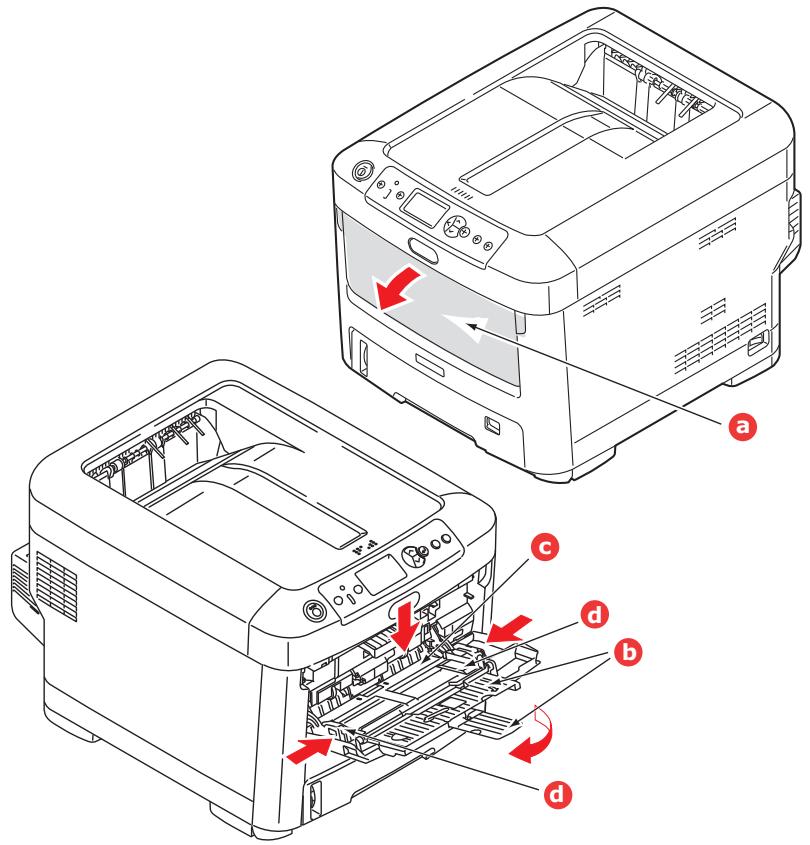

BAC MULTIFONCTION

1. Ouvrez le bac multifonction (a).
2. Sortez le support de papier (b).

1. Appuyez doucement sur la plate-forme de support du papier (c) pour vous assurer qu'elle est verrouillée.
2. Chargez le papier et ajustez les guides du papier (d) au format du papier utilisé.

Pour l'impression recto sur du papier à en-tête, chargez le papier dans le bac multifonction, face pré-imprimée en dessus, avec le bord supérieur dans l'imprimante.

Pour l'impression recto-verso (duplex) sur du papier à en-tête, chargez le papier, face préimprimée vers le bas, le bord supérieur du papier étant placé dans le sens opposé à l'imprimante. (L'unité duplex optionnelle doit être installée pour cette fonction.)

Les enveloppes doivent être chargées face en dessus, le bord supérieur se trouvant à gauche et le bord court étant placé dans l'imprimante. Ne sélectionnez pas l'impression recto verso sur les enveloppes.

Ne dépassez pas la charge du papier avoisinant 100 feuilles ou 10 enveloppes. La profondeur maximale de la pile de papier est de 10 mm.

1. Appuyez sur le bouton de verrouillage du bac pour libérer la plate-forme de support du papier, de manière à soulever le papier et à assurer sa prise.
2. Définissez le format correct du papier pour le bac multifonction dans le Menu Supports (voir « Fonctions de menu » à la page 23).

FONCTIONNEMENT

Pour tout savoir sur l'utilisation de l'appareil et de tous ses accessoires en option, et imprimer vos documents efficacement, reportez-vous au Guide d'impression et au Guide de codes barres.

Pour plus d'informations sur l'accès aux fonctions de sécurité de l'imprimante et leur utilisation, reportez-vous au Guide de sécurité.

FONCTIONS DE MENU

Cette section indique les menus accessibles par le biais des commandes du tableau de commande de l'imprimante et affichés sur l'écran à cristaux liquides.

PANNEAU DE COMMANDE :

1 2 3 4 5 6 7 8 9 READY POWER SAVE /Wake Up HELP ATTENTION Ready To Print Power Save C M Y K Toner MENU BACK ENTER ON LINE CANCEL

1. Voyant Ready (prêt)	ACTIVÉ: prêt à recevoir des données.CLIGNOTANT: traitement des données.DÉSACTIVÉ: Hors ligne.	2. Écran	Affiche l’état de l’imprimante et les messages d’erreur.
3. Boutons de défilement du menu	Passe en mode Menu. Dans le mode Menu, passe à l’élément de menu suivant ou précédent.Appuyez pendant 2 secondes ou plus pour passer du haut vers le bas.	4. Bouton On Line (En ligne)	Bascule entre En ligne et Hors ligne.Lorsque vous appuyez sur cette touche en mode Menu, vous quittez le menu et passez à l’état En ligne.Fait défiler l’écran Aide.Lorsque vous appuyez sur cette touche dans l’état Papier incorrect ou Format de papier incorrect,l’impression est effectuée obligatoirement sur le papier chargé.
5. Voyant Attention	ACTIVÉ: Un avertissement est transmis. L’impression pourrait être possible (par exemple en cas de faible niveau de toner).CLIGNOTANT: Une erreur s’est produite. L’impression est impossible (par exemple plus de toner).DÉSACTIVÉ: Condition normale.	6. Bouton Back (Précédent)	Retourne à l’option de menu précédente, du niveau supérieur.En appuyant sur ce bouton pendant plus de 4 secondes, vous lancez la procédure d’arrêt de l’imprimante.Sélectionnez Oui pour continuer ou Non pour abandonner.
7. Bouton Enter(Entrée)	En modeEn ligneou Hors ligne: accède au mode Menu.En modeMenu:détermine le paramètre sélectionné.	8. Bouton Cancel(Annuler)	Lorsque l’utilisateur appuie sur ce bouton pendant 2 secondes ou plus, les données en cours d’impression ou reçues sont supprimées.Supprime les données lorsque l’utilisateur appuie dessus alors queFormat de papier incorrect, Fin de papier, Bac 1 ouvert, ou Bac 1 introuvable s’affiche.Lorsque vous appuyez sur cette touche en mode Menu, vous quittez le menu et passez à l’étatEn ligne.
9. Bouton Help(Aide)	Fournit un conseil lorsqu’une erreur, par exemple une taille de papier incorrecte, se produit.	10. Bouton Power Save/Wake Up (Économie d’énergie/ Réactivation)	Ce bouton permet d’activer ou de désactiver le mode Veille. Reportez-vous à la section «Mise en marche de l’imprimante» à la page 13.

MODIFICATION DES PARAMÈTRES - UTILISATEUR

Il convient de noter qu'un grand nombre de ces paramètres peuvent être remplacés par des paramètres des pilotes d'imprimante, ce qui est souvent le cas. Toutefois, il est possible de laisser plusieurs paramètres du pilote identiques à ceux de l'imprimante, qui prendront implicitement les valeurs saisies dans ces menus d'imprimante.

Le cas échéant, les paramètres réglés à l'usine sont indiqués en gras dans les tableaux suivants.

Dans le mode normal de fonctionnement, connu sous le nom de « mode d'attente », l'écran à cristaux liquides de l'imprimante indiquera Prêt à imprimer. Dans ce mode, appuyez sur les boutons Menu haut et bas sur le panneau de commande pour passer à l'arbre de menus ; vous pouvez ainsi parcourir la liste de menus jusqu'à ce que le menu désiré s'affiche. Procédez ensuite de la façon suivante :

1. Appuyez sur Enter (Entrée) pour passer au menu.
2. Utilisez les boutons MENU haut et bas du panneau de contrôle pour faire défiler les menus. Lorsque l'option que vous voulez changer est affichée, appuyez sur Enter (Entrée) pour afficher les sous-menus de cet élément.
3. Utilisez les boutons MENU haut et bas pour parcourir les options du sous-menu. Lorsque l'option que vous voulez changer est affichée, appuyez sur Enter (Entrée) pour afficher le réglage.
4. Utilisez les boutons MENU haut et bas pour parcourir les réglages disponibles pour l'élément du sous-menu. Lorsque l'option que vous voulez changer est affichée, appuyez sur Enter (Entrée) pour afficher le réglage. Un astérisque (*) apparaîtra en regard du paramètre, indiquant que ce paramètre est actuellement opérant.
5. Choisissez l'une des deux instructions suivantes :

Appuyez sur Back (Retourner) pour passer à la liste d'options du menu. ou...

Appuyez sur la touche On Line (En ligne) ou Cancel (Annuler) pour quitter l'arbre de menus et repasser en mode d'attente.

MODIFICATION DES PARAMÈTRES - ADMINISTRATEUR

Vous pouvez définir si chaque catégorie doit être Activée ou Désactivée dans le menu utilisateur.

Les catégories désactivées ne sont pas affichées dans le menu utilisateur. Seul un administrateur système peut modifier ces paramètres.

1. Éteignez l'imprimante. Allumez l'imprimante tout en appuyant sur le bouton Enter (Entrée).
   Lorsque Boot Menu apparaît, ôtez votre doigt du bouton.

2. Appuyez sur le bouton Enter (Entrée).

3. À l'invite Saisir mot de passe, saisissez le mot de passe administrateur :

(a) En utilisant les boutons MENU haut et bas, faites défiler jusqu'à la lettre/au chiffre souhaité.
(b) Appuyez sur le bouton Enter (Entrée) pour effectuer la saisie et passer à la lettre/au chiffre suivant.
(c) Répétez les étapes (a) et (b) jusqu'à ce que toutes les lettres/tous les chiffres soient entrés.

Entrez un mot de passe de six à douze chiffres.

Le mot de passe par défaut est 999999.

1. Appuyez sur le bouton Enter (Entrée).

2. Appuyez sur le bouton MENU haut ou bas jusqu'à ce que la catégorie à changer s'affiche.

3. Appuyez sur le bouton Enter (Entrée).

4. Appuyez sur le bouton MENU haut ou bas jusqu'à ce que l'élément à changer s'affiche.

5. Appuyez sur le bouton Enter (Entrée).

6. Avec le bouton MENU haut ou bas, identifiez le paramètre requis.

7. Appuyez sur le bouton Enter (Entrée). Un astérisque (*) apparaîtra en regard du paramètre, indiquant que ce paramètre est actuellement opérant.

8. Appuyez sur le bouton On Line (En ligne) pour passer à l'état en ligne. L'appareil redémarre automatiquement.

IMPRESSION DEPUIS MÉMOIRE USB

ÉLÉMENT		ACTION	EXPLICATION
Sélect fichier Imp.(Après la sélection du fichier. Le titre LCD est le nom du fichier.)		Imprimer	Imprimer le fichier sélectionné avec les paramètres actuels.
Config. Impression	Alimentation papier	Bac MF(xx)Bac1(xx)Bac2(xx)Bac3(xx)	Spécifie un bac à papier. (xx) est le format papier dans les bacs. Les chaînes sont les mêmes que celles affichées sur l'Affichage inactif.Bac2, 3 : Affiché uniquement si elles sont installées.
	Copies	1~999	Configure le nombre de copies.
	Recto-verso	AvecSans	Indique une impression recto-verso.Puisque l'impression recto-verso est une partie standard de l'imprimante, cet élément de menu sera toujours affiché.
	Reliure	Bord longBord court	Spécifie la reliure de l'impression recto-verso.Conditions d'affichage :Avec est sélectionné dans le menu Recto-Verso ci-dessus.
	Proportionner	AvecSans	Spécifie la proportion.
	Mode couleur	CouleurMono	Spécifie le mode d'impression (Couleur/Monochrome).

IMPRIMER

REMARQUE

Ce menu s'affiche uniquement si la carte SD optionnelle est installée.

ÉLÉMENT	ACTION	EXPLICATION
Impression partagée	Imprimer Supprimer	Imprime les documents et les enregistre comme données d'impression pouvant être partagées parmi les utilisateurs de l'imprimante à partir le pilote.
Impression privée	Imprimer Supprimer	Imprime les documents qui sont confidentiels pour un seul utilisateur.

MENU CONFIGURATION

ÉLÉMENT		ACTION	EXPLICATION
Décompte Bac		Bac MFBac 1Bac 2*Bac 3**Remarque : Seuls les bacs optionnels disponibles sont présents	Sélectionnez un élément pour afficher le nombre total de pages imprimées à partir du bac concerné.
Nombre d'impressions A4 / Lettre		CouleurMono	Affiche le nombre de pages converties en A4 / Letter imprimées en couleur ou mono.
Durée vie consommables		Toner cyan (n.nK)Toner magenta (n.nK)Toner jaune (n.nK)Toner noir (n.nK)Tambour CyanTambour MagentaTambour JauneTambour NoirCourroieFour	Sélectionnez l'élément pour afficher le pourcentage de consommable restant.
Réseau* Quand il n'y a pas de soutien du réseau local sans fil intégré, ou le module sans fil est réglé sur "Désactivé" même avec le soutien du réseau local sans fil intégré		Nom d'imprimanteNom imprimante abrégéCâbléAdresse IPv4Masque de sous-réseauAdresse passerelleAdresse MACVersion programmeNICVersion pages webAdresse IPv6 (locale)Adresse IPv6 (Adresse sans état)Adresse IPv6 (Adresse avec état)	Affiche le nom de l'imprimante.Affiche le nom de l'imprimante abrégé.Affiche l'état (activité/désactivé) du réseau local câblé.Affiche l'adresse IPv4 du réseau.Affiche le masque de sous-réseau du réseau.Affiche l'adresse de passerelle du réseau.Affiche l'adresse MAC de l'imprimante.Affiche la révision du microprogramme du réseau.Affiche la version à distance du Web.Affiche l'adresse IPv6 (locale) du réseau.Affiche l'adresse IPv6 (Adresse sans état) du réseau.Affiche l'adresse IPv6 (Adresse avec état) du réseau.
ÉLÉMENT		ACTION	EXPLICATION
RéseauLorsqu’un soutien du réseau local sans fil est présent et le module sans fil est réglé sur "Activer"	Informations réseau	Nom d'imprimanteNom imprimante abrégéActivation de la passerelle par défautCâbléAdresse IPv4Masque de sous-réseauAdresse passerelleAdresse MACVersion programmeNICVersion pages webAdresse IPv6 (locale)Adresse IPv6 (Adresse sans état)Adresse IPv6 (Adresse avec état)	Affiche le nom de l'imprimante.Affiche le nom de l'imprimante abrégé.Affiche la passerelle par défaut valide.Affiche l'état (activé/désactivé) du réseau local câblé.Affiche l'adresse IPv4 du réseau.Affiche le masque de sous-réseau du réseau.Affiche l'adresse de passerelle du réseau.Affiche l'adresse MAC de l'imprimante.Affiche la révision du microprogramme du réseau.Affiche la version à distance du Web.Affiche l'adresse IPv6 (locale) du réseau.Affiche l'adresse IPv6 (Adresse sans état) du réseau.Affiche l'adresse IPv6 (Adresse avec état) du réseau.
	Informations de connexion sans-fil (Infrastructure)	Version du firmwareSans fil (Infrastructure)SSIDSécuritéÉtatBandeCanalRSSIAdresse IPv4Masque sous-réseauAdresse passerelleAdresse MACAdresse IPv6 (locale)Adresse IPv6 (Adresse sans état)Adresse IPv6 (Adresse avec état)	Version du firmware du réseau local sans fil.Affiche l'état (activé/désactivé) du réseau local sans fil (mode d'infrastructure).SSID de la destionation de connexion.Sécurité de la fonction du réseau local sans fil. État de connexion sans fil.Bande utilisée.Numéro de canal actuellement utilisé.Réception de la force du signal. Pourcentage de la force du signal.Affiche l'adresse IPv4 du réseau.Affiche le masque de sous-réseau du réseau.Affiche l'adresse de passerelle du réseau.Affiche l'adresse MAC de l'imprimante.Affiche l'adresse IPv6 (locale) du réseau.Affiche l'adresse IPv6 (Adresse sans état) du réseau.Affiche l'adresse IPv6 (Adresse avec état) du réseau.
	Informations sans-fil (Mode AP)	Sans fil (Mode AP)SSIDMot de passePériphériques connectésAdresse IPv4	Affiche l'état (activé/désactivé) du réseau local sans fil (mode AP).Affiche le SSID de la destination de connexion.Affiche le mot de passe.Affiche le nombre de périphériques connectés.Affiche l'adresse IPv4.
Système		Numéro de sérieN° inventaireVersion du firmwareVersion CUVersion PUVersion du panneauRAMMémoire FlashCarte SDDate et heure	Affiche les informations pour ces éléments.

MENU IMPRIMER LES INFORMATIONS

Ce menu fournit une méthode rapide pour répertorier les différents éléments stockés dans l'imprimante.

ÉLÉMENT	ACTION	EXPLICATION
Configuration	Exécuter	Sélectionnez Exécuter pour imprimer un rapport de configuration.
Réseau	Exécuter	Faites défiler jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer les informations de réseau.
Page de démo DEMO1	Exécuter	Faites défiler jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer la page de démonstration.
Liste des fichiers	Exécuter	Faites défiler jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer une liste de fichiers de tâches. (s'affiche uniquement si FileSystem est installé).
Liste des polices PS	Exécuter	Faites défiler jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer une liste de polices de caractères d'émulation Postscript.
Liste des polices PCL	Exécuter	Faites défiler jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer une liste de polices PCL.
Liste polices IBM PPR	Exécuter	Faites défiler jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer une liste de polices IBM PPR.
Liste polices EPSON FX	Exécuter	Faites défiler jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer une liste de polices Epson FX.
Rapport util.	Exécuter	Faites défiler jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer une liste de couleurs et pages mono imprimées.
Rapport consommables	Exécuter	Imprime le rapport de consommables.
Journal d'erreurs	Exécuter	Faites défiler jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer le journal d'erreurs.
Liste des profils couleur	Exécuter	Faites défiler jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer une liste de profils de couleur.
Journal des travaux	Exécuter	Imprime l'historique des travaux.

MENUS

ÉLÉMENT	ACTION		EXPLICATION
Configuration des bacs	ConfigurationBac MF		Configurez Format papier/Type de support/Grammage/Utilisation des bacs. Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Format de papier :	A4/A5/A6/B5/B6/B6 Half/Legal14/Legal13.5/Legal13/Letter/Executive/Statement/8.5"SQ/Folio/16K(184x260mm)/16K(195x270mm)/16K(197x273mm)/Personnalisé/IndexCard/4x6 pouces/5x7 pouces/Enveloppe COM-9/Enveloppe COM-10/EnveloppeMonarch/Enveloppe DL/Enveloppe C5/Hagaki/Oufukuhagaki/Nagagata#3/Nagagata#4/Yougata#4
	Dimension X :	2,5pouces~8,3pouces~8,5pouces64millimètre~210millimètre~216millimètre
	Dimension Y :	5,0pouces~11,0pouces~11,7pouces~52,0pouces127millimètre~279millimètre~297millimètre~1321millimètre
	Type de supports :	Standard/Entête/Films/Etiquettes/Velin/Recyclé/Cartonné/Mat/Enveloppe/Brillant/Type utilisateur 1-5	Type utilisateur 1 à 5 sont affichés uniquement si enregistrés dans l'ordinateur hôte.
Configuration des bacs (suite)	GrammagePapier :Utilisation bacMF :ConfigurationBac1Par défaut :Format de papier :C612A4/A5/A6/B5/Legal14/Legal13.5/Legal13/Letter/Executive/Statement/8.5" SQ/Folio/16K(184x260mm)/16K(195x270mm)/16K(197x273mm)/PersonnaliséC712Cassette/PersonnaliséDimension X :C6124,1pouces~8,3pouces~8,5pouces105millimètre~210millimètre~216millimètreC7125,8pouces~8,3pouces~8,5pouces148millimètre~210millimètre~216millimètre
			Configure l'utilisation du bac MF.En cas de non concordance: en cas de non concordance du papier, le papier est requis dans le bac MF à la place du bac spécifié.Ne pas utiliser: configure le bac MF non disponible dans l'option Sélectionner bac auto et Changer bac auto.Configurez Format papier/Type de support/Grammage. Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
ÉLÉMENT	ACTION	EXPLICATION
Configuration des bacs (suite)	Dimension Y :C612 5,8pouces~11,0pouces~11,7pouces~14,0pouces148millimètre~279millimètre297millimètre~356millimètreC712 8,3pouces~11,0pouces~11,7pouces~14,0pouces210millimètre~279millimètre~297millimètre~356millimètreType de supports : Standard/En-tête/Velin/Recyclé/Cartonné/Mat/Brillant/Type utilisateur 1-5Grammage Léger/MoyenPapier : Léger/Moyen/Lourd/Extra lourd1/Extra lourd2	Type utilisateur 1 à 5 sont affichés uniquement si enregistrés dans l'ordinateur hôte.
	Configuration* du bac 2Configuration* du bac 3	*Remarque : uniquement présent si l'option est installé.
	Alimentation papierPar défaut : Bac 1	Sélectionnez le bac. Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Changement bac autoPar défaut : Avec	Basculer automatiquement Activé/Désactivé. Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Séquence de bacsPar défaut : Vers le bas	Sélectionne l'ordre des bacs Bas/Haut/Bac d'alimentation papier. Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Dernière page R/VPar défaut : Ignorer les pages blanches Page	Avec la fonction Ignorer les pages blanches, imprimez la dernière page en recto pendant l'impression des pages impaires en recto-verso.Avec la fonction Toujours imprimer, imprimez la dernière page en recto-verso pendant l'impression des pages impaires en recto-verso.* Affiché si l'impression recto-verso est installée.
Configuration système (suite)	Delai de mise en veillePar défaut : 1	Sélectionnez parmi 1/2/3/4/5/10/15/30/60/120/180 Minutes.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Délai de veille profondePar défaut : 1	Sélectionnez parmi 1/2/3/4/5/10/15/30/60/120/180 Minutes.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Délai hors tension auto.Par défaut : 4	Sélectionnez parmi 1/2/3/4/8/12/18/24 heures.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Mode silencieuxPar défaut : Avec	Choisissez entre Activé/Désactivé.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Effacement Avertiss.Par défaut : EN LIGNE	Sélectionnez parmi : EN LIGNE/Tâche.Sélectionnez en faisant défiler et en utilisant le bouton Entrée. Tâche PS uniquement.
	Continuation auto.Par défaut : Désactivé	Choisissez entre Activé/Désactivé.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Délai d'attente manuelPar défaut : 60	Choisissez entre Désactivé/30 secondes/60 secondes. Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Attente Opérateur (PS)Par défaut : 40	Choisissez Désactivé/5/10/20/30/40/50/60/90/120/150/180/210/240/270/300 secondes. Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Temporisation localePar défaut : 40	Sélectionnez parmi 0/5~40~290/295/300 secondes.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Réseau de temporisationPar défaut : 90	Sélectionnez parmi 0/5~90~290/295/300 secondes.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Sur message Toner BasPar défaut : Poursuivre	Sélectionner une opération à effectuer lorsque le capteur du toner indique un toner bas.Sélectionnez parmi Poursuivre/Arrêter.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Mode impr. sans toner couleurPar défaut : Alarme	Choisissez entre Alarme/Annuler.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Récupération après bourrage papierPar défaut : Avec	Choisissez entre Activé/Désactivé.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Journal des erreursPar défaut : Désactivé	Choisissez entre Activé/Désactivé.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Vidage hexadécimal Exécuter	Imprime les données reçues du PC hôte dans le vidage hexadécimal. Lorsque le commutateur d'alimentation est désactivé, le mode Normal est restauré.
Ajustement de l'impression	Position de l'impressionPar défaut : 0,00	Choisissez entre Réglage X/Réglage Y/Réglage X recto-verso/Réglage Y recto-verso. Sélectionnez en faisant défiler et en utilisant le bouton Entrée. Définissez la mesure.* Peut être défini par bac.
	Réglage noir papier-2/-1/0/+1/+2Par défaut : 0	Utilisé pour le réglage de l'impression en noir sur papier.
	Réglage couleur papier-2/-1/0/+1/+2Par défaut : 0	Utilisé pour le réglage de l'impression en couleur sur papier.
	Définition de l'impression en noir sur film-2/-1/0/+1/+2Par défaut : 0	Utilisé pour le réglage de l'impression en noir sur les films.
	Définition de l'impression en couleur sur film-2/-1/0/+1/+2Par défaut : 0	Utilisé pour le réglage de l'impression en couleur sur les films.
	Paramètres SMR+3/+2/+1/0/-1/-2/-3/Par défaut : 0	Pour corriger les variations des résultats d'impression provoquées par les conditions de température et d'humidité ainsi que les différences en densité et en fréquence d'impression.Modifiez le paramètre si la qualité d'impression est inégale.
	Paramètres BG+3/+2/+1/0/-1/-2/-3/Par défaut : 0	Pour corriger les variations des résultats d'impression provoquées par les conditions de température et d'humidité ainsi que les différences en densité et en fréquence d'impression.Modifiez le paramètre si l'arrière-plan est sombre.
	Nettoyage tambourPar défaut : Désactivé	Définit s'il faut faire tourner le tambour en inactif avant l'impression pour réduire les lignes blanches horizontales.Notez que cette opération raccourcira la durée de vie de l'ID selon le niveau de rotation.Sélectionnez en faisant défiler et en utilisant le bouton Entrée.
	Mode humidité élevéePar défaut : Désactivé	Règle le mode de réduction de l'ondulation sur activé/désactivé.

CONFIG. ADMIN

ÉLÉMENT		PARAMÈTRES	EXPLICATION
Saisir mot de passe		xxxxxxxxxxxx	Entrez un mot de passe pour accéder au menu Config. Admin.Le mot de passe doit comporter 6 à 12 chiffres de caractères alpha/numériques (ou un mélange des deux)La valeur par défaut est « 999999 »
Paramètres réseau	Activation de la passerelle par défaut	CâbléSans-fil (infrastructure)	Réglez une passerelle par défaut valide.Conditions d'affichage :Il doit y avoir une assistance pour le réseau local sans fil etBoot Menu>Module sans fildoivent être activés.
	Câblé	AvecSans	Active/Désactive le réseau local câblé.
	TCP/IP	AvecSans	Utilise le protocole TCP/IP.Activer : Le protocole TCP/IP est disponible.Désactiver : Le protocole TCP/IP n'est pas disponible.
	NetBIOS sur TCP	AvecSans	Définit Activer/Désactiver du protocole NetBIOS sur TCP.Conditions d'affichage : TCP/IP doit être activé.
	Paramètres adresse IP	AutomatiqueManuelle	Spécifie la méthode de définition de l'adresse IP.Conditions d'affichage : TCP/IP doit être activé.
	Adresse IPv4	xxx.xxx.xxx.xxx	Configure l'adresse IP.Conditions d'affichage : TCP/IP doit être activé.
	Masque de sous-réseau	xxx.xxx.xxx.xxx	Configure le masque de sous-réseau.Conditions d'affichage : TCP/IP doit être activé.
	Adresse passerelle	xxx.xxx.xxx.xxx	Configure l'adresse de la passerelle (routeur par défaut).0.0.0.0 signifie qu'il n'y a pas de routeur.Conditions d'affichage : TCP/IP doit être activé.
	DHCPv6	AvecSans	Définit Activer/Désactiver de DHCPv6.
	Web	AvecSans	Définit Activer/Désactiver du Web.Activer : Web/IPP est disponible.Désactiver : Web/IPP n'est pas disponible.Conditions d'affichage : TCP/IP doit être activé.
	Telnet	AvecSans	Définit Activer/Désactiver de Telnet.Activer : Telnet est disponible.Désactiver : Telnet n'est pas disponible.Conditions d'affichage : TCP/IP doit être activé.
	FTP	AvecSans	Définit Activer/Désactiver de FTP.Activer : FTP est disponible.Désactiver : FTP n'est pas disponible.Conditions d'affichage : TCP/IP doit être activé.
	IPSec (si activé)	AvecSans	Définit Activer/Désactiver de IPSec. Activer via le Web.Activer : IPSec est disponible.Désactiver : IPSec n'est pas disponible.
ÉLÉMENT		PARAMÈTRES	EXPLICATION
Paramètres réseau (Suite)	SNMP	AvecSans	Définit Activer/Désactiver de SNMP.Activer : SNMP est disponible.Désactiver : SNMP n'est pas disponible.Conditions d'affichage : TCP/IP ou NetWare doit être activé.
	Échelle du réseau	NormalPetit	Si Normal est sélectionné, le réseau peut fonctionner de manière efficace, même lorsqu'il est connecté à un concentrateur qui a une fonction d'arbre maximal. Toutefois, l'imprimante met plus de temps à démarrer lorsque les ordinateurs qui la commandent sont connectés à deux ou trois petits réseaux LAN.Si Petit est sélectionné, les ordinateurs peuvent couvrir deux ou trois petits réseaux locaux à un grand réseau local, mais peuvent ne pas fonctionner efficacement lorsque le réseau est connecté à un concentrateur qui a une fonction d'arbre maximal.
	Réseau Gigabit	AvecSans	Définit s'il faut soutenir ou non un réseau Gigabit.Quand elle est désactivée, la connexion recto-verso Complète/Partielle 1000Base-T peut être effectuée.
	Réglages liaison HUB	AutoNégociation100Base-TX Full100Base-TX Half10Base-T Full10Base-T Half	Configure la méthode de liaison à un concentrateur. Si Auto est configuré, une méthode de connexion au concentrateur est automatiquement sélectionnée et la connexion est tentée.Si une autre méthode est sélectionnée, la connexion au concentrateur est tentée uniquement grâce à la méthode de connexion sélectionnée.
	Réglages d'usine réseau	Exécuter	Spécifie s'il faut initialiser les paramètres par défaut pour le réseau.
Réglage port USB	USB	Avec / Sans	Active / Désactive le port USB.
	Vitesse	480 / 12 Mbps	Sélectionne la vitesse de l'interface. Après la modification du menu, l'imprimante redémarre lorsque vous cliquez sur Quitter.
	Réinitialisation logicielle	Avec / Sans	Active ou désactive la commande Réinitialisation logicielle.
	Numéro de série	Avec / Sans	Spécifie s'il faut Activer ou Desacter le numéro de série USB.Le numéro de série USB est utilisé pour identifier le périphérique USB connecté à votre ordinateur.
	Réception hors ligne	Avec / Sans	Réception hors ligne.
	Interface mémoire clé USB	Avec / Sans	Règle activer/désactiver l'I/F de la mémoire USB.
	Hôte connecté	NormalSpécifique	Si l'imprimante est connectée à un hôte spécifique par l'USB, réglez-la sur Spécifique pour imprimer à partir de cet hôte spécifique.
ÉLÉMENT			PARAMÈTRES	EXPLICATION
Config. Impression	Émulation		AutomatiquePostScriptPCLXPSIBM PPREPSON FX	Sélectionne un langage d'imprimante.
	Copies		1- 999	Sélectionne le nombre de copies.Ce paramètre est désactivé pour l'impression locale à l'exception pour la page de démonstration.
	Recto-Verso		Avec / Sans	Spécifie l'impression recto-verso (option) si une unité recto-verso est installée et activée
	Reliure		Bord longBord court	Spécifie la reliure de l'impression recto-verso.Conditions d'affichage : Une unité recto-verso est installé et activée.Reportez-vous à « Recto-Verso » à la page 37.
	Contrôle du support		AvecSans	Définit si l'imprimante vérifie la correspondance de la taille des données imprimées et celle du bac. Seuls des formats standard sont contrôlés.
	Remplacer A4/Letter		Non/Oui	Lorsque le format A4 est spécifié dans le pilote mais aucun bac n'est configuré pour A4 dans l'imprimante, l'impression sera effectuée à partir du bac avec le papier Letter chargé sans demande de papier.Lorsque le format Letter est spécifié dans le pilote mais aucun bac n'est configuré pour Letter dans l'imprimante, l'impression sera effectuée à partir du bac avec le papier A4 chargé sans demande de papier.* Il n'y a pas de changement à partir du pilote d'imprimante.
	Résolution		600dpi600x1200dpi600dpi multi-niveau	Configure la résolution par défaut.
	Économie de toner	Niv. économie du toner	DésactivéBasMoyenÉlevé	Configure le niveau d'économie de toner.L'économie de toner sera désactivée avec Désactivé, et économise 15% avec Bas, 35% avec Moyen et 50% avec Élevé.
		Couleur	ToutSauf100%Noir	Spécifie s'il faut appliquer l'économie de toner à 100% Noir.Avec Tout, l'économie de toner sera appliquée aussi à 100% Noir. Avec Except100%Black, l'économie de toner sera appliquée aux autres modes à l'exception de 100% Noir.
	Vitesse d'impression mono		AutomatiqueVitesse couleurVitesse normale	Règle le mode d'impression pour des pages monochromes.
	Orientation par défaut		PortraitPaysage	Indique l'orientation de l'impression.Non valide pour PS (valide uniquement pour PCL/ IBMPPR/EPSONFX).
Config. Impression (suite)	Editer taille	Format Bac/A4/A5/A6/B5/B6/B6 Half/Legal14/Legal13.5/Legal13/Letter/Executive/Statement/8.5"SQ/Folio/16K(184x260mm)/16K(195x270mm)/16K(197x273mm)/Personnalisé/Index Card/4x6 pouces/5x7 pouces/Enveloppe COM-9/Enveloppe COM-10/Enveloppe Monarch/Enveloppe DL/Enveloppe C5/Hagaki/Oufukuhagaki/Nagagata#3/Nagagata#4/Yougata#4	Définit la taille pour une zone à dessiner lorsque l'ordinateur hôte ne spécifie pas le format via la commande de désignation du format papier à modifier (Non valide pour PS - uniquement pour PCL).
	Trapping	DésactivéÉtroitLarge	Définit le recouvrement.* Non disponible pour C612.
	Dimension X	2,5 pouces~8,3 pouces~8,5 pouces64millimètre~210millimètre~216millimètre	Spécifie la largeur du papier du papier personnalisé comme valeur par défaut.Définit un format de papier aux angles droits à l'orientation du papier.
	Dimension Y	5,0 pouces~11,0 pouces~11,7 pouces~52,0 pouces127millimètre~279millimètre~297millimètre~1321millimètrePARAMÈTRES	Spécifie la longueur du papier du papier personnalisé comme valeur par défaut.Définit un format de papier dans la même direction que l'orientation du papier.EXPLICATION
ÉLÉMENT
Configuration PS	Bac L1	Type1Type2	Le numéro de bac sélectionnable sur l'opérateur de niveau 1 va de 1 avec le paramètre Type1 et de 0 avec Type2.
	Protocole réseau	ASCII/BRUT	Spécifie le mode du protocole de communication PS des données à partir du port NIC.(En mode BRUT, Ctrl-T est incorrect).Modèles PS uniquement.
	Protocole USB	ASCII/BRUT	Spécifie le mode du protocole de communication PS des données à partir du port USB.(En mode BRUT, Ctrl-T est incorrect).Modèles PS uniquement.
	Format de papier PDF	Taille de bac actuelle/Taille en fichier PDF/Format de mise à l'échelle	Changement des taillesImpression directe PDF.Taille du bac actuel : Imprime selon la taille du bac actuel.Format de papier PDF : Imprime avec le format de papier du fichier PDF.Format de mise à l'échelle : Si le papier de même format que le fichier PDF est chargé dans le bac, ce papier sera utilisé pour l'impression. Si non, une demande de papier sera envoyée au bac en cours d'utilisation.L'impression sera effectuée en réduisant le format de mise à l'échelle.
	Format d'échelle en PDF	1~99%	Règle le rapport de réduction lorsque leFormat de papier PDFest réglé surFormat de mise à l'échelle.Conditions d'affichage :L'élément est affiché uniquement lorsque leFormat de papier PDFest réglé surFormat de mise à l'échelle.
Configuration PCL	Source police	Résident	Spécifie l'emplacement de la police par défaut PCL.
	Numéro de police	IO~ I90	Configure le numéro de la police PCL.La gamme valide de cette variable change selon le paramètre Source de police à ce moment. Si la police par défaut est réglée pour la Source de police, le numéro commence à 0. Si ce n'est pas le cas, le numéro commence à 1. La valeur maximale est égale au nombre de polices intallées dans la Source de police.
	Densité des caractères	0,44 CPI~10,00 CPI~99,99 CPIPARAMÈTRES	Largeur de la police PCL par défaut dans les caractères/pouce (CPI). La police par défaut est l'espacement fixe, la police à échelle.La valeur de la densité des caractères est affichée à la deuxième décimale.Affichée uniquement lorsque la police sélectionnée dans N° de police est l'espacement fixe, la police à échelle.EXPLICATION
ÉLÉMENT
Configuration PCL (suite)	Hauteur de police	4,00 point~12,00 point~999,75 point	Hauteur de la police PCL par défaut. La valeur est affichée à la deuxième décimale (en incréments de 0,25 points).Affichée uniquement lorsque la police sélectionnée dans Numéro de police est une police proportionnelle à espacement et vectorielle.
	Table de caractères	PC-8	Règle le paramètre du symbole du PCL (voir le panneau de l'opérateur de la machine pour la liste complète).
	Largeur impression A4	78 colonnes80 colonnes	Règle le nombre de caractères pour le papier A4. CL autoC'est pour les caractères de 10 CPI quand le mode CR/CL Auto est réglé sur Désactivé.Ce menu est activé uniquement si le papier A4 est sélectionné dans le menu qui règle la largeur d'impression du papier A4 dans l'orientation Portrait.Habituellement, une telle largeur d'impression du papier A4 est réglée légèrement plus étroite que 8 pouces (environ 7,93 pouces).Ce paramètre ne peut pas imprimer 80 caractères de 10 CPI (imprime uniquement jusqu'à 78 caractères de 10 CPI). 80 caractères réglés à la largeur d'impression A4 agrandit les marges droite et gauche.Une commande PCL sélectionne ou sélectionne/désélectionne le mode CR/LF Auto.
	Saut de pages blanches	Avec/Sans	Définit s'il faut éjecter la page sans donnée à imprimer (page blanche) à la réception de la commande FF (OCH) en mode PCL.Sans : Éjection.
	Fonction CR	CR/CR+LF	Définit l'action quand le code CR est reçu dans PCL.CR : Retour du chariotCR+LF : Retour du transport et Alimentation des lignes
	Fonction LF	LF/LF+CR	Définit l'action quand le code LF est reçu dans PCL.LF : Alimentation de ligneLF+CR : Alimentation de ligne et retour du transport
	Marge d'impression	Normal1/5 pouce1/6 poucePARAMÈTRES	Configure une zone non imprimable du papier.La largeur de la zone près des côtés droit et gauche du papier (côtés gauche et droit selon l'orientation du papier).Normal : Émulation PCL compatible, environ 1/4~1/4.3 pouce (selon le papier) est à l'extérieur de la zone imprimable.EXPLICATION
ÉLÉMENT
Configuration PCL (suite)	Vrai noir	Avec/Sans	Configure s'il faut utiliser un noir composite (CMJN mélangé) ou un noir véritable (N uniquement) pour le noir (100 %) dans les données d'image.Sans : Mode utilisant Noir compositeAvec : Mode utilisant Noir pur (PCL uniquement)
	Ajust. largeur stylo	Avec/Sans	Lorsque la largeur minimum est spécifiée dans PCL, parfois une ligne à 1 point paraît cassée.Avec Ajust. largeur stylo réglée sur Avec, lorsque la largeur minimum est spécifiée, la largeur de la ligne sera renforcée de sorte qu'elle paraîtra plus large qu'une ligne d'1 point.Avec Ajust. largeur stylo réglée sur Sans, la ligne apparaîtra comme avant.
	#ID bacBac MFBac 1Bac 2Bac 3	1 ~ 4 ~ 591 ~ 5 ~ 591 ~ 5 ~ 591 ~ 20 ~ 59	Règle le # pour spécifier le bac MF pour la commande de destination de l'alimentation du papier (ESC&I#H) dans l'émulation PCL5e.Règle le # pour spécifier le bac 1 pour la commande de destination de l'alimentation du papier (ESC&I#H) dans l'émulation PCL5e.Règle le # pour spécifier le bac 2 pour la commande de destination de l'alimentation du papier (ESC&I#H) dans l'émulation PCL5e.(S'affiche uniquement si le bac 2 est installé).Règle le # pour spécifier le bac 3 pour la commande de destination de l'alimentation du papier (ESC&I#H) dans l'émulation PCL5e.(S'affiche uniquement si le bac 3 est installé).
Configuration XPS	Signature numérique	Imprimer signatures invalidesImprimer uniquement signatures validesDésactivé	Configure la fonction DigitalSignature. (Par défaut : Désactivé)Impr. caract. interdit : Si un document est falsifié, une impression normale est effectuée et un journal des erreurs de falsification est imprimé.Impr. car. autor. seult : Si un document est falsifié, un rapport d'erreur de falsification uniquement sera imprimé.Désactivé : Ne pas vérifier pas la signature.
	Commande d'annulation	AutoChaque pageDésactivé	Configure la fonction DiscardControl. (Par défaut : Auto).Auto : Libère les ressources au besoin.Chaque page : Libère les ressources par page selon le balisage.Désactivé : Désactive la fonction DiscardControl.
	Mode MC	AvecSans	Configure la fonction MarkupComaptibility. (Par défaut : Activé)Avec : Utiliser la fonction MarkupComaptibility.Sans : Ne pas utiliser la fonction MarkupComaptibility.
ÉLÉMENT		PARAMÈTRES	EXPLICATION
Configuration XPS (suite)	Mode Unzip	AutoVitesseImprimer	Définit le mode Unzip du fichier XPS. (Par défaut : Vitesse).Auto : Le mode est changé automatiquement en fonction du fichier.Vitesse : La vitesse d'impression est prioritaire, et des fonctions partielles Décompresser ne sont pas utilisées.Imprimer : Le traitement de l'impression est prioritaire, et des fonctions partielles Décompresser sont utilisées.
	Saut de pages blanches	AvecSans	Définit s'il faut imprimer une page sans donnée imprimée sur (à savoir une page blanche) pour XPS.AvecSans,une page blanche est imprimée. (Par défaut : Désactivé).
Config SIDM	ID Manuel SIDM#	0 ~ 2 ~ 9	Règle le Pn spécifié par Manuel dans la commande de contrôle CSF (ESC EM Pn) de Manuel-1 ID N° FX/PPR/ESCP Emu.
	ID Manuel2 SIDM#	0 ~ 3 ~ 9	Règle le Pn spécifié par Manuel dans la commande de contrôle CSF (ESC EM Pn) de Manuel-2 ID N° FX/PPR Emu.
	ID Bac MF SIDM#	0 ~ 4 ~ 9	Règle le Pn spécifié par Bac0 (Bac MF) dans la commande de contrôle CSF (ESC EM Pn) de Bac MF ID N° FX/PPR/ESCP Emu.
	ID Bac1 SIDM#	0 ~ 1 ~ 9	Règle le Pn spécifié par Bac1 dans la commande de contrôle CSF (ESC EM Pn) de Bac 1 ID N° FX/PPR/ESCP Emu.
	ID Bac2 SIDM#	0 ~ 5 ~ 9	Règle le Pn spécifié par Bac2 dans la commande de contrôle CSF (ESC EM Pn) de Bac 2 ID N° FX/PPR/ESCP Emu.
	ID Bac3 SIDM#	0 ~ 6 ~ 9	Règle le Pn spécifié par Bac3 dans la commande de contrôle CSF (ESC EM Pn) de Bac 3 ID N° FX/PPR/ESCP Emu.
Config. IBM PPR	Densité des caractères	10 CPI12 CPI17 CPI20 CPIProportionnel	Spécifie l'intervalle de caractère dans l'émulation IBM PPR.
	Police condensée	12CPI à 20CPI12CPI à 12CPI	Spécifie l'intervalle de 12 CPI pour le mode condensé.
	Table de caractères	ENSEMBLE-2ENSEMBLE-1	Fixe un jeu de caractère.
	Jeu de symboles	IBM-437	Règle le paramètre du symbole pour IBM PPR (voir le panneau de l'opérateur de la machine pour la liste complète).
	Style lettre O	Avec/Sans	Spécifie le style qui remplace ø (9B) et ¥ (9D) avec ø (ou) et ∅ (zéro).
	Caractère zéro	Normal/Barré	Spécifie le style de 0 (zéro). Barré : Barre zéro
	Pas de ligne	6/8 LPI	Règle l'espace de ligne.
ÉLÉMENT		PARAMÈTRES	EXPLICATION
Config IBM PPR (suite)	Saut de pages blanches	Avec/Sans	Configure s'il faut éjecter une feuille blanche. Disponible uniquement lorsque Recto est réglé.
	Fonction CR	CR/CR+LF	Définit l'action quand le code CR est reçu.
	Fonction LF	LF/LF+CR	Définit l'action quand le code LF est reçu.
	Longueur de ligne	Colonne 80/136	Spécifie le nombre de caractères par ligne.
	Longueur form.	11/11,7/12 pouces	Spécifie la longueur du papier.
	Position Haut de Page	0.0/0,1/~1.0 pouce	Règle la position depuis le haut du papier.
	Marge gauche	0.0/0,1/~1.0 pouce	Règle le retrait horizontal de la position de départ d'impression vers la droite.
	Adapter au Letter	Avec/Sans	Règle le mode d'impression qui peut contenir les données d'impression, équivalent à 11 pouces (66 lignes), dans la zone de Letter imprimable.
	Hauteur de texte	Ident./Diff	Règle la hauteur de caractère.Ident. : Quel que soit le CPP, hauteur identique Diff : Les hauteurs de caractère varient selon le CPI.
Config EPSON FX	Densité des caractères	10 CPI/12 CPI/17 CPI20 CPI/Proportionnel	Spécifie la densité des caractères dans l'émulation Epson FX.
	Table de caractères	ENSEMBLE-2ENSEMBLE-1	Fixe un jeu de caractère.
	Jeu de symboles	IBM-437	Règle la Table de caractères pour l'émulation Epson FX.(voir le panneau de l'opérateur de la machine la liste complète).
	Style lettre O	Avec/Sans	Spécifie le style qui remplace ø (9B) et ¥ (9D) avec ø (ou) et ∅ (zéro).
	Caractère zéro	Normal/Barré	Spécifie le style de 0 (zéro). Barré : Barre zéro
	Pas de ligne	6/8 LPI	Règle l'espace de ligne.
	Saut de pages blanches	Avec/Sans	Configure s'il faut éjecter une feuille blanche. Disponible uniquement lorsque Recto est réglé.
	Fonction CR	CR/CR+LF	Définit l'action quand le code CR est reçu.
	Longueur de ligne	Colonne 80/136	Spécifie le nombre de caractères par ligne.
	Longueur form.	11/11,7/12 pouces	Spécifie la longueur du papier.
	Position Haut de Page	0.0/0,1/~1.0 pouce	Règle la position depuis le haut du papie.
	Marge gauche	0.0/0,1/~1.0 pouce	Règle le retrait horizontal de la position de départ d'impression vers la droite.
	Adapter au Letter	Avec/SansPARAMÈTRES	Règle le mode d'impression qui peut contenir les données d'impression, équivalent à 11 pouces (66 lignes), dans la zone de Letter imprimable.EXPLICATION
ÉLÉMENT
Configuration de l'impression privée	Vérifier l'option du job d'impression	AvecSans	Sélectionne s'il faut ou non effectuer la vérification du travail avant l'impression d'un travail sécurisé encrypté.
	Effacer l'option du job d'impression	Pas d'écrasementRemplacer par zéro	Définit la méthode de suppression des travaux sécurisés encryptés à partir de la (carte SD) du stockage du périphérique.
	Conserver le job d'impression pendant	15minutes30minutes1hour2hours4hours8hours12hours1jour2jours3jours4jours5jours6jours7jours	Définit la période de rétention des travaux sécurisés encryptés dans la (carte SD) du stockage du périphérique.Après la période de rétention, les travaux sécurisés encryptés seront automatiquement effacés de la (carte SD) de stockage du périphérique.
	Limitation des travaux	DésactiverImpressionprivée uniq	SiImpression privée uniqest sélectionnée, des travaux autres que l'impression privée seront exclues.
	Vérif. mot passe tâche	AvecSans	Sélectionne s'il faut vérifier le mot de passe d'une tâche quand le contrôle d'accès est activé.
	Rech. auto tâche	AvecSans	Sélectionne s'il faut ou non effectuer une recherche de tâche quand le panneau est débloqué et le contrôle d'accès activé.
Configuration couleur	Simulation d'encre	DésactivéSWOPISO CoatedJapon	La machine a son propre moteur de simulation de traitement qui simule les couleurs standard dans l'imprimante.Cette fonction est disponible uniquement pour les travaux liés au langage PS.
	UCR	BasMoyenÉlevé	Sélection la limitation à l'épaisseur des couches de toner.Si le papier gondole lors d'une impression en teintes foncées, sélectionner Moyen ou Élevé peut parfois aider à réduire cet effet.UCR = Suppression sous couleur.
	Densité 100% CMJ	Avec/Sans	Activer/Désactiver une sortie 100% par rapport à la compensation CMJ100% TRC.Habituellement, la fonction de compensation TRC produit une densité d'impression appropriée ; une sortie 100 % n'est donc pas toujours possible.La sélection de Avec va activer une sortie 100% dans une couleur individuelle.L'impression proprement dite, incluant la fonction de compensation TRC est limitée à une zone appropriée. Cette fonction a des buts particuliers tels que la spécification en CMJN d'une réduction de couleur dans PS.
ÉLÉMENT		PARAMÈTRES	EXPLICATION
Configuration couleur (suite)	Conversion CMJN	Avec/Sans	Le réglage surSanssimplifie le processus de conversion de données CMJN et diminue le temps de traitement.Ce réglage est ignoré lorsque Simulation encre est utilisée.PS uniquement
Installation du panneau	Status fin de vie	AvecSans	Configure l'affichage LCD quand un avertissement de fin de vie se produit pour le tambour, le four et la courroie.AvecAvec, un avertissement de fin de vie s'affiche.AvecSans, un avertissement de fin de vie ne sera pas affiché (pas d'affichage de LED/PJL/MIB/Web non plus).Exclut l'état de récupération temporaire (avertissement de vie) en ouvrant puis en fermant le capot après l'apparition de l'avertissement de vie.
	LED de fin de vie	AvecSans	Configure la commande d'éclairage quand un avertissement de fin de vie se produit pour le toner, le tambour, le four, la courroie et la poubelle à toner.AvecAvec, la LED Attention s'allume.*AvecSans, la LED Attention ne s'allume pas.Exclut l'état de récupération temporaire (avertissement de vie) en ouvrant puis en fermant le capot après l'apparition de l'avertissement de vie.* Pour le tambour, le four, la courroie et la boîte de poubelle à toner, ce paramètre est appliqué uniquement siInstallation du panneau > État de fin de vieest réglé surActivé. Pour le toner, ce paramètre est appliqué peu importe le paramètre deInstallation du panneau > État de fin de vie.
	Affichage inactif	Niveau de tonerFormat de papier	Sélectionne les informations à afficher sur l'écran de veille. AvecFormat de papier, affiche le format de papier pour chaque bac. Le paramètre par défaut est laJauge de toner.
	Contraste du panneau	-10~0~+10	Ajuste la valeur du contraste du panneau de commande LCD.
Réglage de l'heure	Format de la date	mm/jj/aaaa jj/mm/aaaaaaaa/mm/jj	Définissez le format de date souhaité.
	Fuseau horaire	-12:00~0:00~+13:00	Entrez le fuseau horaire pour votre pays en relation avec le GMT.Configurez en unités de quartier dans la gamme.Utilisez les boutonsMenu haut/baspour augmenter/réduire et appuyez sur le boutonEntréepour configurer et passer au chiffre suivant.
ÉLÉMENT			PARAMÈTRES	EXPLICATION
Réglage de l'heure (suite)	Heure d'été		AvecSans	Activer ou désactiver le réglage de l'heure d'été.
	Méthode de configuration		Config. autoConfiguration manuelle	Définit la méthode de configuration de l'heure.
	Serveur SNTP (Primaire)		**********	Configure le serveur SNTP (Primaire).Conditions d'affichage :Configuration admin. > Réglage de l'heure > Méthode de configuration est réglée sur Config. auto.
	Serveur SNTP (Secondaire)		**********	Configure le serveur SNTP (Secondaire).Conditions d'affichage :Configuration admin. > Réglage de l'heure > Méthode de configuration est réglée sur Config. auto.
	Réglage de l'heure		01/01/2000 00:00~01/01/2009 00:00~31/12/2091 23:59	Définit la date et l'heure actuelle.Affiche le format suit les paramètres sélectionnées dans le Format de date.
Réglage alimentation	Mise hors tension autom.		Avec/Config.auto/Sans	Définit le comportement de Mise hors tension autom..Avec : Passe au mode Désactivé même lorsque le câble du réseau local est connecté ou le réseau local sans fil est activé.Config. auto : Ne change pas en mode Désactivé lorsque le câble du réseau local est connecté ou le réseau local sans fil est activé.Passe au mode Désactivé même lorsque le câble USB est connecté.Sans : Désactive la transition du mode Désactivé par le temps écoulé.
Configuration du bac	Unité de mesure		pouce/millimètre	Spécifie l'unité pour les formats de papier personnalisés.
	Format papier par défaut		A4/Letter	Définit le format de papier par défaut.
Autres configurations	Configura de la RAM	Taille buffer réception	Automatique0,5 mégabyte1 mégabyte2 mégabyte4 mégabyte8 mégabyte16 mégabyte32 mégabyte	Configure la taille du buffer entrant.
		Sauv.Ressources	AutomatiqueDésactivé0,5 mégabyte1 mégabyte2 mégabyte4 mégabyte8 mégabyte16 mégabyte32 mégabyte	Configure la taille de la zone de sauvegarde des ressources.
Autres configurations (suite)	Config. mémoire Flash	Initialiser	Exécuter	Initialise la mémoire Flash.
	Installation de la carte SD	Cet élément s'affiche uniquement lorsque la carte SD (en option) est installée.
		Initialiser	Exécuter	Initialise la carte SD aux paramètres par défaut.
		Formater la partition	PCL Commun PS	Formate une partition spécifiée.
		Effacer carte SD	Exécuter	Fonctions de suppression de toutes les données enregistrées dans la carte SD qui ne seront pas récupérées par elles.
	Installation de stockage commun	Vérifier fichier système	Exécuter	Résout la non concordance entre la mémoire réelle et la mémoire affichée disponible dans un système de fichier. Exécute la récupération des données d'administration (Informations FAT). Exécute la récupération uniquement pour une carte SD.
		Vérifier les secteurs	Exécuter	Effectue la récupération des informations des secteurs de carte SD défectueuse et de la non-correspondance du système de fichiers mentionnée ci-dessus.
		Activer l'initialisation	Non Oui	Empêche une modification de configuration accompagnant l'initialisation du dispositif bloc (carte SD, lecteur FLASH).
	Paramètres journal des tâches	Effacer journal tâches	Exécuter	Supprime tous les journaux de travaux du système.
	Paramètres de sécurité	Contrôle d'accès	Avec Sans	Définit le contrôle d'accès.
		Rapport compt. utilisat.	Exécuter	Imprime le rapport compt. utilisat.
Autres configurations (suite)	Réglage de la langue	Sélection la langue	Bosnien Bulgarian Catalan Chinois (traditionnel) Croate Tchèque Danois NéerlandaisAnglais Finnois Français Allemand Grec Hongrois Italien Japonais Coréen Macédonien Norvégien Polonais Portugais (Brésil) Portugais Roumain Russe Serbe Slovène Espagnol Suédois Turc	Sélectionne la langue de l'affichage LCD et la langue de l'impression du rapport. Cependant, si Coréen ou Chinois (Traditionnel) est sélectionné, le rapport sera imprimé en anglais.
		Initialisation du langage	Exécuter	Initialise la langue de l'affichage LCD.
	Annulation des travaux en cours	Annulez le comportement de la touche	Court Long Désactivé	Définit l'action lorsque vous appuyez sur le bouton Annuler. Court : Annule la tâche lorsque vous appuyez rapidement (pendant 2 secondes ou moins). Long : Annule la tâche lorsque vous appuyez longuement (pendant 2 à 5 secondes). Désactivé : Ignore quand vous appuyez sur le bouton Annuler. En d'autres termes, désactive l'action d'annuler la tâche en appuyant sur le bouton Annuler.
		Affichage requis du travail annulé	Avec Sans	Configure l'affichage de l'écran requis lorsque le travail est annulé. Avec : Affiche l'écran de demande. Sans : Annule la tâche sans afficher l'écran de demande.
		Position centrée	Oui Non	Définit s'il faut accentuer Oui ou Non sur l'écran de demande d'annulation. Oui : Accentue Oui. Non : Accentue Non.
		Affichez la tempori-sationTambour proche de sa fin de vie	60 ~180 ~30050010001500200025003000	Règle la valeur de temporisation de l'affichage de l'écran de demande d'annulation de la tâche. En cas de délai d'attente, l'opération d'annulation est désactivée et l'impression est exécutée.Règle le délai d'affichage de l'avertissement Tambour en fin de vie.
Autres configurations (suite)	Config. Fin de vie
		Temporisation fin de vie unité fusion	50010001500200025003000	Règle le délai d'affichage de l'avertissement Four en fin de vie.
		Temporisation fin de vie courroie	50010001500200025003000	Règle le délai d'affichage de l'avertissement Courroie en fin de vie.
	Eff. données privées		Exécuter	Effacez les données confidentielles enregistrées et les données imprimées dans l'imprimante.
	Config. télé-phone professionnel	Coopération télé-phone professionnel	AvecSans	Active/Désactive la coopération CrosCore.
		Connexion adresse IP	0.0.0.0~255.255.255.255	Définit l'adresse IP de la destination de connexion de la coopération CrosCore.
		N° port de connexion	1~59000~65535	Définit le numéro de port de la destination de connexion de la coopération CrosCore.
Paramètres	Réinitialiser paramètres		Exécuter	Réinitialise EEPROM de CU. Réinitialise le menu de l'utilisateur aux paramètres d'usine par défaut.Si Exécuter est sélectionné, quitte le menu.
	Enregistrer paramètres		Exécuter	Enregistre les menus actuellement configurés. Avec cette fonction, les menus via lesquels l'opération a été réalisée pour la dernière fois sont enregistrés, et remplacés par les menus précédemment enregistrés.
	Restaurer paramètres		Exécuter	Modifie les paramètres de menu enregistrés. Conditions d'affichage : Les paramètres du menu sont enregistrées.
Modifier le mot de passe	Nouveau mot de passe		xxxxxxxxxxxxx	Définit un nouveau mot de passe pour entrer dans le menu Configuration admin.Vous pouvez entrer de 6 à 12 caractères alpha/numériques.
	Vérifier le mot de passe		xxxxxxxxxxxxx	Force l'utilisateur à entrer un nouveau mot de passe pour accéder à la configuration de l'administrateur.Vous pouvez entrer de 6 à 12 caractères alpha/numériques.

STATISTIQUES D'IMPRESSIONS

ÉLÉMENT	PARAMÈTRES	EXPLICATION
Saisir mot de passe	****	Entre un mot de passe pour accéder au menu des Statistiques d'impression.La valeur par défaut est « 0000 ».Le mot de passe pour l'entrée dans les Statistiques d'impression est différent du mot de passe pour l'entrée dans Fonctions-Configuration admin.
Rapport util.	AvecSans	Configure Activé ou Désactivé pour le Rapport d'utilisation.L'écran de menu ferme quand le paramètre est changé.
Compteur maintenance	AvecSans	Définit s'il faut ou non ajouter un rapport de maintenance (Heures de remplacement du Compteur non réinitialisable et des consommables non réinitialisables) au Rapport d'utilisation.Conditions d'affichage :Avec est sélectionné pourStatistiques d'impression > Rapport d'utilisation.
RAZ compteur principal	Exécuter	Réinitialise le compteur principal.Condition d'affichage :Avec est sélectionné pourStatistiques d'impression > Rapport d'utilisation.
Réinitialisation du compteur de fournitures	Exécuter	Réinitialise le nombre de remplacements des consommables.Conditions d'affichage :Avec est sélectionné pourStatistiques d'impression > Rapport d'utilisation.Avec est sélectionné pourStatistiques d'impression > Compteur maintenance.
Modifier le mot de passe		Modifie un mot de passe.Conditions d'affichage :Avec est sélectionné pourStatistiques d'impression > Rapport d'utilisation.
Nouveau mot de passe	****	Définit un nouveau mot de passe pour accéder au menuStatistiques d'impression.
Vérifier le mot de passe	****	Permet à l'utilisateur d'entrer le nouveau mot de passe pour entrer les paramètres deStatistiques d'impression dans Nouveau mot de passe pour confirmation.

CALIBRATION

ÉLÉMENT		PARAMÈTRES	EXPLICATION
Réglage densité auto		Avec/Sans	Définit si le réglage de la densité et de la compensation TRC sont effectués de manière automatique.Activé : Le réglage de la densité est effectué de manière automatique selon les conditions déterminées par l'appareil, et se reflète dans la compensation TRC.Désactivé : L'imprimante n'exécute pas automatiquement le réglage de la densité.
Ajuster la densité		Exécuter	Si Exécuter est sélectionné, l'imprimante règle immédiatement la densité et ce réglage est reflété dans la compensation TRC.Ce réglage doit être exécuté lorsque l'imprimante est inactive. Il peut devenir non valide s'il est exécuté dans un autre état.
Ajuster le repérage		Exécuter	Si ce menu est sélectionné, l'imprimante exécute l'enregistrement du réglage automatique.Ce réglage doit être exécuté lorsque l'imprimante est inactive.
Densité des couleurs	Densité Cyan/Magenta/Jaune/Noir	-3,-2,-1,0,+1,+2,+3,	Règle la densité du moteur.
Motifs d'affinement d'impression		Exécuter	Imprime le modèle pour l'utilisateur pour le réglage de TRC. Habituellement, cette fonction n'est pas nécessaire car le TRC est réglé automatiquement aux niveaux recommandés au moyen du réglage de densité et de la compensation TRC.Les résultats de réglage sont reflétés comme valeurs décalées (addition) aux corrections via la fonction Réglage de la densité/Compensation TRC.
Réglage Cyan/Magenta/Jaune/Noir	Tons clairs	-3,-2,-1,0,+1,+2,+3,	Règle Tons clairs (zone claire) de TRC.+ = Plus foncé- = Plus clair
	Tons moyens	-3,-2,-1,0,+1,+2,+3,	Règle la zone Tons moyens du TRC.+ = Plus foncé- = Plus clair
	Foncé	-3,-2,-1,0,+1,+2,+3,	Règle la zone Foncé du TRC.+ = Plus foncé- = Plus clair

GOOGLE CLOUD PRINT

ÉLÉMENT			PARAMÈTRES	EXPLICATION
Google Cloud Print	Imprimer manuelle ment		Exécuter	Imprime manuellement.
	Supprimer les infos enregistrées		Exécuter	Supprime les informations enregistrées.
	S'inscrire à Google Cloud Print		Exécuter	Inscrit à Google Cloud Print.
	Paramètres de Google Cloud Print	Utilisation du Service Cloud	Activer Pause Désactiver	Spécifie s'il faut ou non utiliser le service Cloud.
		Serveur DNS (Primaire)	xxx.xxx.xxx.xxx	Configure le serveur DNS (Primaire).
		Serveur DNS (Secondaire)	xxx.xxx.xxx.xxx	Configure le serveur DNS (Secondaire).
		Proxy	Avec Sans	Spécifie s'il faut ou non utiliser un serveur Proxy.
		Serveur Proxy		Configure le serveur Proxy.
		N° du Port du Serveur Proxy	1 ~ 8080 ~ 65535	Définit le numéro de port du serveur Proxy.
		ID de l'Utilisateur Proxy		Définit l'ID de l'utilisateur Proxy.
		Mot de passe du Proxy		Définit le mot de passe du Proxy.

PARAMÈTRES DE CONNEXION SANS-FIL (INFRASTRUCTURE)

ÉLÉMENT				PARAMÈTRES	EXPLICATION
Paramètres de connexion sans-fil (Infrastructure)	(Infrastructure) sans fil			ActiverDésactiver	Active/Désactive (Infrastructure) du réseau local sans fil.
	Paramètres réseau	Paramètres adresse IP		AutomatiqueManuel	Spécifie la méthode de définition de l'adresse IP.
		Adresse IPv4		xxx.xxx.xxx.xxx	Configure l'adresse IP.
		Masque de sous-réseau		xxx.xxx.xxx.xxx	Configure le masque de sous-réseau.
		Adresse passerelle		xxx.xxx.xxx.xxx	Configure l'adresse de la passerelle (routeur par défaut).
		DHCPv6		ActiverDésactiver	Définit Activer/Désactiver de DHCPv6.
	Installation auto (WPS)	WPS-PBC			Exécute WPS-PBC.
		WPS-PIN			Exécute WPS-PIN.
	Choix du réseau sans fil	xxxxxx......			Répertorie le réseau local sans fil détecté (Mode AP).
		Configuration manuelle	SSID		Entrez le SSID.
			Sécurité	DésactiverWEPWPA/WPA2-PSKWPA2-PSK	Règle la fonction de sécurité du réseau local sans fil.* WPA/WPA2-EAP ou WPA2-EAP peuvent être affichés uniquement s'ils sont configurés à partir du web, et ne peuvent pas être configurés à partir du menu.
			Clé WEP		Entrez la clé WEP.
			Type de cryptage WPA	AESTKIP/AES	Affiche le type de chiffrement WPA-PSK.Le paramètre est exécuté automatiquement selon la configuration de Sécurité.(Vous ne pouvez pas changer les paramètres manuellement avec ce menu.)Ils changent pour AES quand Sécurité est réglée sur WPA2-PSK ou WPA2-EAP et par TKIP/AES quand Sécurité est WPA/WPA2-PSK ou WPA/WPA2-EAP.Conditions d'affichage : Sécurité est réglée sur tout autre élément que Désactivé et WEP.
			Clé pré-partagée WPA		Entre la clé pré-partagée.
			Exécuter		Active le paramètre.
	Reconnexion sans fil				Reconnecte au réseau local sans fil.

PARAMÈTRES SANS-FIL (MODE AP)

ÉLÉMENT			PARAMÈTRES	EXPLICATION
Paramètres sans-fil (mode AP)	Sans-fil (mode AP)		Avec Sans	Active/Désactive (Mode AP) du réseau local sans fil.
	Configuration automatique (bouton-poussoir)			Lorsque le bouton Entrée est appuyé, et l'écran de confirmation Oui/Non s'affiche, si Oui est sélectionné, la connexion automatique peut être démarrée avec un bouton-poussoir.
	Configuration manuelle			Affiche le SSID et le mot de passe.
	Paramètres de connexion	SSID		Entrez le SSID.
		Mot de passe		Entrez le mot de passe.
		Adresse IPv4	xxx.xxx.xxx.xxx	Entrez l'adresse IP.
		Exécuter		Définit le SSID et le mot de passe.
	Paramètres utilisateur du mode AP		Révéler l'utilisateur Ne pas révéler l'utilisateur	Définit s'il faut ou non révéler les informations du mode AP aux utilisateurs autres que l'administrateur.

MENU DÉMARRAGE

Seuls les administrateurs système devraient pouvoir modifier ce menu. Pour accéder à ce menu, suivez les instructions de la section « Modification des paramètres - Administrateur » à la page 25.

Ce menu est uniquement en ANGLAIS (les valeurs par défaut apparaissent en caractères gras).

Réglages d'usine réseau

ÉLÉMENT	PARAMÈTRES	EXPLICATION
Network Factory Defaults	Execute	Spécifie si pour initialiser le menu Réseau.

Module sans fil

REMARQUE

Pour utiliser le réseau local sans il, il est requis d'installer un panneau du réseau local sans fil optionnel.

ÉLÉMENT	PARAMÈTRES	EXPLICATION
Wireless Module	EnableDisable	Active le panneau du réseau local sans fil.Avec la fonction Enable, ce paramètre reste activé même après le retrait du panneau du réseau local sans fil.Puisque le paramètre d'usine par défaut est Disable même pour les périphériques fournis avec un réseau local sans fil comme norme, veuillez changer ce paramètre par Enable pour utiliser le réseau local sans fil.

REMARQUE

Ce menu s'affiche uniquement si la carte SD optionnelle est installée.

ÉLÉMENT	PARAMÈTRES	EXPLICATION
Activer la carte SD	NonOui	Même si une machine est inopérable à l'installation à cause d'une carte SD, la machine peut être rendu opérable en réglant ce paramètre surNon(ignore l'existence de la carte SD).Lorsque Non est réglé, l'accès à la carte SD done lieu à ECHECcar la carte SD est considérée comme non fixée.Après avoir configuré les modifications et la sortie du menu, l'imprimante redémarre.

Installation de stockage commun

ÉLÉMENT	PARAMÈTRES	EXPLICATION
Vérifier fichier système	Exécuter	Résout la non concordance entre la mémoire réelle et la mémoire affichée disponible dans un système de fichier. Exécute la récupération des données d'administration (Informations FAT). Exécute la récupération uniquement pour une carte SD.
Vérifier les secteurs	Exécuter	La récupération des informations du secteur de la carte SD défectueuse et une non concordance du système de fichier mentionné ci-dessus.

Verrouillage du Menu

ÉLÉMENT	PARAMÈTRES	EXPLICATION
Verrouillage Menu	AvecSans	Règle la fonction de verrouillage du menu sur Avec/Sans.Avec : Le menu autre queImpression partagée/Impression privéene sera pas visible.Sans : La fonction Verrouillage du menu ne fonctionne pas.

Verrouillage du panneau

ÉLÉMENT	PARAMÈTRES	EXPLICATION
Verrouillage du panneau	Mode1Mode2Sans	Règle la fonction Verrouillage du panneau sur Avec/Sans.Mode 1 : Toutes les touches saufEn ligne, Entrée, Annuler, Économie d'énergie et Aidesont désactivées.Mode 2 : Toutes touches saufEn ligne et Entréesont désactivées.Sans : La fonction Verrouillage du panneau ne fonctionne pas.

REMARQUE

À des fins d'illustration, nous vous présentons l'imprimante C712. Si vous possédez une imprimante C612, le principe est le même.

Pour garantir une qualité et des performances optimales pour votre matériel, utilisez uniquement des consommables d'origine de la marque originale. Les produits d'une autre marque peuvent affecter les performances de votre imprimante et annuler votre garantie.

REPLACEMENT DE LA CARTOUCHE DE TONER

REMARQUE

Lorsque l'écran à cristaux liquides indique COMMANDER TONER, ou si l'impression semble pâle, ouvrez d'abord le bac de sortie et essayez de secouer la cartouche plusieurs fois pour répartir uniformément la poudre du toner. Ainsi, vous obtiendrez le meilleur rendement possible de votre cartouche de toner.

ATTENTION!

Pour éviter le gaspillage du toner et d'éventuelles erreurs de capteur de toner, ne remplacez pas la ou la(les) cartouche(s) de toner avant l'affichage du message « Installer le toner ».

Le toner qu'utilise cette imprimante est une poudre sèche très fine. Il est contenu dans quatre cartouches : une cartouche pour chaque composante : cyan, magenta, jaune et noir.

Ayez une feuille de papier à portée de la main de façon à pouvoir poser la cartouche usagée lors de l'installation de la cartouche neuve.

Jetez la vieille cartouche en la plaçant dans la boîte qui contenait la cartouche neuve. Conformez-vous aux réglementations et aux recommandations en vigueur relatives au recyclage des déchets.

Si vous renversez de la poudre de toner, un coup de brosse l'éliminera facilement. Si ce brossage est insuffisant, utilisez un chiffon humide et froid pour enlever les résidus.

N'utilisez pas d'eau chaude et n'utilisez jamais de solvants. Ces substances incrusteront les taches.

AVERTISSEMENT !

Si vous inhalez du toner ou s'il entre en contact avec les yeux, buvez un peu d'eau ou rincez-vous les yeux abondamment à l'eau froide. Consultez immédiatement un médecin.

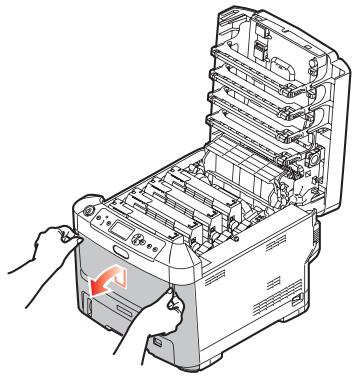

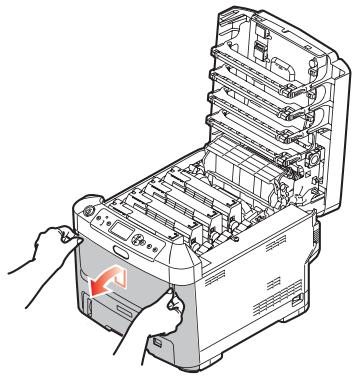

1. Appuyez sur la touche d'ouverture du capot de l'imprimante et ouvrez entièrement le bac de sortie.

AVERTISSEMENT

Si l'imprimante a été mise sous tension récemment, le four sera très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

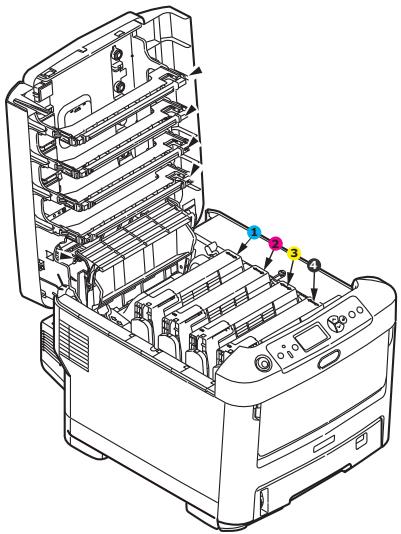

1. Notez la position des quatre cartouches.

1. Cartouche cyan

2. Cartouche magenta

3. Cartouche jaune

4. Cartouche noire

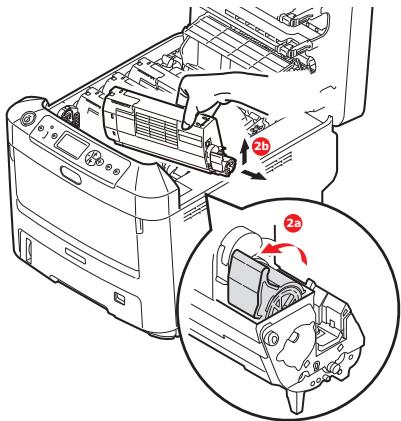

(a) Actionnez la manette de déverrouillage de la cartouche de toner couleur à remplacer, en la tirant entièrement vers la partie avant de l'imprimante.

(b) Soulevez l'extrémité de la cartouche de droite puis tirez la cartouche vers la droite en dégageant l'extrémité de gauche comme l'indique l'illustration, et extrayez la cartouche de toner de l'imprimante.

1. Posez doucement la cartouche sur un morceau de papier pour éviter que le toner ne fasse une marque sur votre meuble.

2. Nettoyez le haut de l'unité ID avec un chiffon propre sans peluche.

1. Retirez la cartouche neuve de sa boîte, mais n'ôtez pas son étui de protection pour le moment.
2. Agitez doucement la cartouche neuve à plusieurs reprises pour désagréger le toner et le répartir dans la cartouche de façon homogène.

1. Enlevez l'étui de protection et ôtez la pellicule adhésive située sous la cartouche.

1. En tenant la cartouche par sa partie centrale supérieure, la manette couleur orientée à droite, abaissez-la dans l'imprimante sur le tambour photoconducteur duquel la vieille cartouche a été retirée.
2. Insérez d'abord l'extrémité gauche de la cartouche sur le dessus du tambour photoconducteur, en l'enfonçant contre le ressort sur le tambour, puis abaissez l'extrémité droite de la cartouche sur le tambour photoconducteur.

1. En appuyant doucement sur la cartouche pour vous assurer qu'elle est bien calée, enfoncez la manette couleur (1) vers l'arrière de l'imprimante. La cartouche sera ainsi verrouillée dans son emplacement et le toner sera libéré dans le tambour photoconducteur.
2. Essuyez délicatement la surface de la tête DEL avec un chiffon propre et sans peluche.

1. Finalement, fermez le bac de sortie et appuyez bien des deux côtés pour le verrouiller.

Appareils sensibles à l'électricité statique, manipuler avec précaution.

L'imprimante contient quatre tambours photoconducteurs : cyan, magenta, jaune et noir.

1. Appuyez sur la touche d'ouverture du capot de l'imprimante et ouvrez entièrement le bac de sortie.

AVERTISSEMENT !

Si l'imprimante a été mise sous tension récemment, le four sera très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

1. Notez la position des quatre cartouches (a) et tambours photoconducteurs (b). Il est essentiel de les remettre en place dans le même ordre.

1. En tenant le tambour photoconducteur par sa partie centrale supérieure, soulevez-le avec sa cartouche de toner et sortez-le de l'imprimante.

1. Posez doucement l'ensemble sur un morceau de papier pour éviter que le toner ne fasse une marque sur votre meuble et n'abîme la surface verte du tambour.

ATTENTION!

La surface verte du tambour photoconducteur à la base de l'unité ID est très fragile et sensible à la lumière. Ne la touchez pas et ne l'exposez pas à l'éclairage normal du local pendant plus de 5 minutes. Si le tambour doit être extrait de l'imprimante pendant une période prolongée, enveloppez la cartouche dans un sac en plastique noir pour la tenir à l'écart de la lumière. N'exposez jamais le tambour directement à la lumière du soleil ou à l'éclairage très lumineux du local.

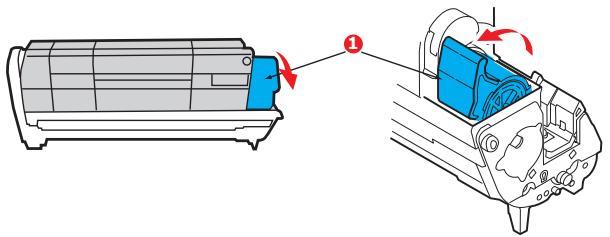

1. En plaçant la manette de déverrouillage du toner couleur (1) à droite, tirez la manette vers vous. Cette opération libère le joint entre la cartouche de toner et le tambour photoconducteur.

1. Soulevez l'extrémité à droite de la cartouche de toner (1) puis tirez la cartouche vers la droite en dégageant l'extrémité de gauche comme l'indique l'illustration (2), et extrayez la cartouche de toner de la cartouche du tambour photoconducteur. Placez la cartouche sur un morceau de papier pour qu'elle ne fasse pas de marque sur votre meuble.

1. Sortez la cartouche neuve pour tambour photoconducteur de son étui de protection et placez-la sur le morceau de papier où vous aviez placé l'ancienne cartouche. Posez-le dans le même sens que l'ancien ensemble. Placez l'ancienne cartouche dans l'étui de protection pour la jeter.

REMARQUE :

Suivez les instructions fournies avec le nouveau tambour photoconducteur comme celles concernant le retrait des éléments d'emballage, etc.

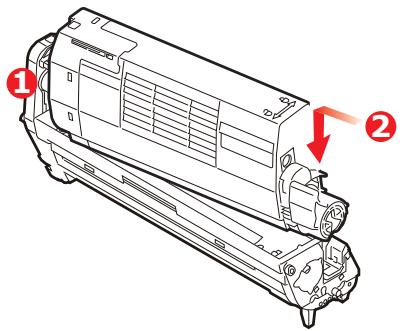

1. Placez la cartouche de toner sur la cartouche neuve du tambour photoconducteur comme l'indique l'illustration. Enfoncez d'abord l'extrémité gauche puis abaissez l'extrémité droite. (Il n'est pas nécessaire de monter une cartouche de toner neuve à ce stade à moins que le niveau de toner restant soit très bas.)

1. Poussez la manette de déverrouillage couleur vers l'arrière, pour verrouiller la cartouche de toner sur le tambour photoconducteur neuf et y libérer du toner.

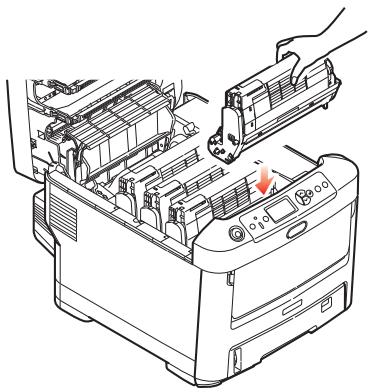

1. En tenant l'ensemble par sa partie centrale supérieure, abaissez-le dans l'imprimante, en positionnant les ergots à chaque extrémité dans leur fente sur les côtés de la cavité de l'imprimante.

1. Finalement, fermez le bac de sortie et appuyez bien des deux côtés pour le verrouiller.

REMARQUE :

Si vous devez retourner ou transporter l'imprimante pour n'importe quelle raison, assurez-vous de retirer au préalable l'ensemble tambour photoconducteur et de le placer dans le sac fourni afin d'éviter de déverser du toner.

REPLACEMENT DE LA COURROIE DE TRANSFERT

La courroie est située sous les quatre tambours photoconducteurs.

Mettez l'imprimante hors tension et laissez refroidir l'unité de fusion pendant environ 10 minutes avant d'ouvrir le capot.

1. Appuyez sur la touche d'ouverture du capot de l'imprimante et ouvrez entièrement le bac de sortie.

AVERTISSEMENT !

Si l'imprimante a été mise sous tension récemment, le four sera très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

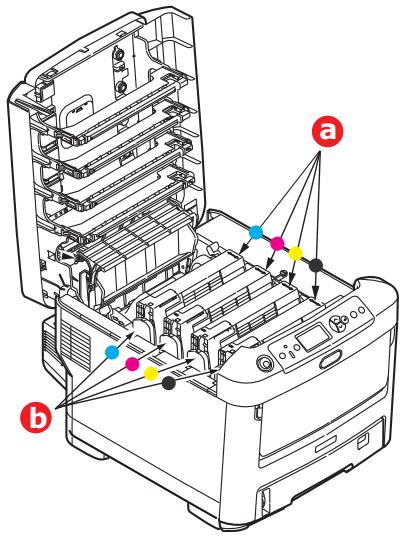

1. Notez la position des quatre cartouches (a) et tambours photoconducteurs (b). Il est essentiel de les remettre en place dans le même ordre.

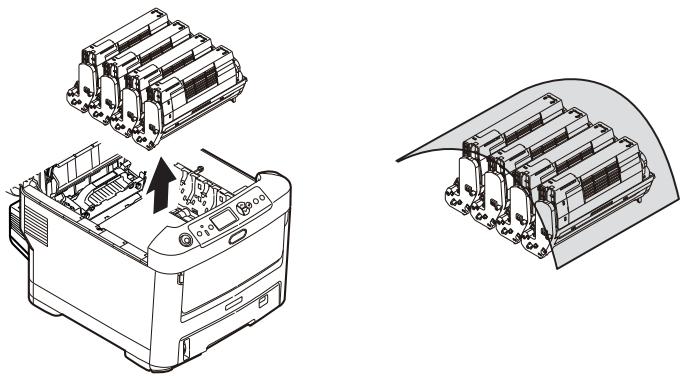

1. Faites sortir chacun des tambours photoconducteurs de l'imprimante en les soulevant et placez-les dans un lieu sûr, en évitant leur exposition directe à la chaleur et à la lumière du soleil.

La surface verte du tambour photoconducteur à la base de chaque cartouche est très fragile et sensible à la lumière. Ne la touchez pas et ne l'exposez pas à l'éclairage normal du local pendant plus de 5 minutes. Si le tambour doit être extrait de l'imprimante pendant une période prolongée, enveloppez la cartouche dans un sac en plastique noir pour la tenir à l'écart de la lumière. N'exposez jamais le tambour directement à la lumière du soleil ou à l'éclairage très lumineux du local.

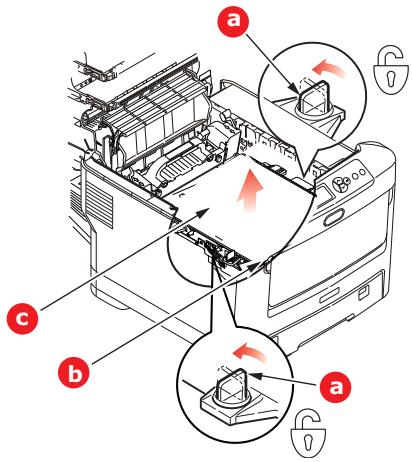

1. Repérez les deux attaches (a) de chaque côté de la courroie et la barre de levage (b) sur le côté avant.

1. Tournez les deux attaches à 90° à gauche. Cette opération permet de desserrer la courroie du châssis de l'imprimante.
2. Tirez la barre de levage (b) vers le haut de façon à ce que la courroie s'incline vers l'avant, et retirez la courroie de l'imprimante.
3. Abaissez la courroie neuve dans son emplacement, la barre de levage étant située à l'avant et le mécanisme d'entraînement vers l'arrière de l'imprimante. Repérez le mécanisme d'entraînement dans l'ensemble des mécanismes de l'imprimante, près du coin gauche arrière de la courroie et abaissez la courroie à plat dans l'imprimante.

1. Tournez les deux attaches (a) à 90° à droite jusqu'à ce qu'elles se bloquent. Cette opération permet de verrouiller la courroie dans son emplacement.
2. Replacez les quatre tambours photoconducteurs, ainsi que leurs cartouches de toner, dans l'imprimante en respectant l'ordre dans lequel vous les avez sortis : cyan (le plus proche de l'arrière), magenta, jaune et noir (le plus proche de l'avant).
3. Finalement, fermez le bac de sortie et appuyez bien des deux côtés pour le verrouiller.

REEMPLACEMENT DE L'UNITÉ DE FUSION

L'unité de fusion est située dans l'imprimante, juste derrière les quatre tambours photoconducteurs.

AVERTISSEMENT

Si l'imprimante a été mise sous tension récemment, certains composants de l'unité de fusion seront très chauds. Manipulez le four avec d'extrêmes précautions, en le tenant uniquement par sa poignée, qui ne sera que légèrement chaude au toucher. Une étiquette de sécurité indique clairement la partie que l'on ne doit pas toucher. Dans le doute, mettez l'imprimante hors tension et attendez au moins 10 minutes que le four se refroidisse avant d'ouvrir le capot de l'imprimante.

1. Appuyez sur la touche d'ouverture du capot de l'imprimante et ouvrez entièrement le bac de sortie.

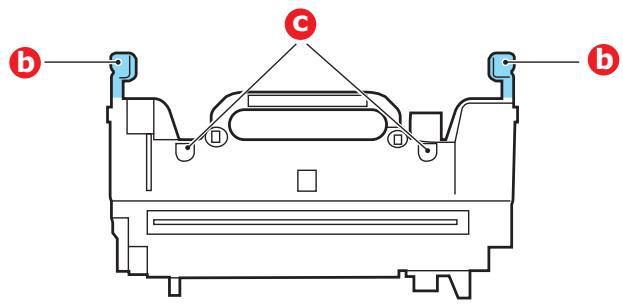

2. Identifiez la poignée de l'unité de fusion (a) en haut de cette dernière.

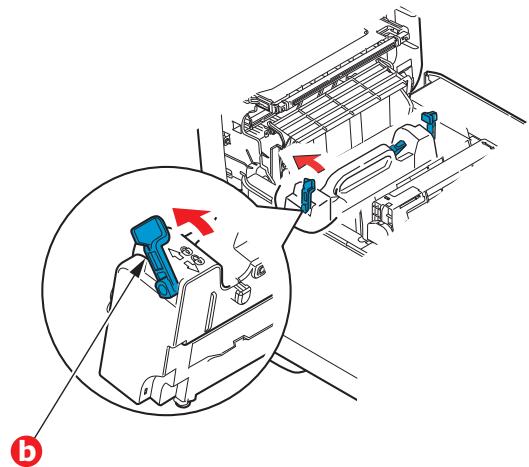

1. Tirez les deux manettes de serrage de l'unité de fusion (b) vers l'avant de l'imprimante de manière à ce qu'elles soient tout à fait droites.
2. En tenant l'unité de fusion par sa poignée (a), soulevez l'unité de fusion et retirez-la de l'imprimante. Si le four est toujours chaud, placez-le sur une surface plane thermorésistante.
3. Retirez le four neuf de son conditionnement et enlevez l'emballage utilisé pour le transport.
4. En tenant le four neuf par sa poignée, assurez-vous qu'il est tourné dans le bon sens. Les manettes de serrage (b) doivent être parfaitement droites et les deux ergots de positionnement (c) doivent être orientés vers vous.

b c b

1. Abaissez l'unité de fusion dans l'imprimante, en positionnant les deux ergots (c) dans leur fente dans la cloison métallique séparant l'unité de fusion des tambours photoconducteurs.

2. Poussez les deux manettes de serrage (b) vers l'arrière de l'imprimante pour verrouiller l'unité de fusion dans son emplacement.

1. Finalement, fermez le bac de sortie et appuyez bien des deux côtés pour le verrouiller.

ATTENTION!

Utilisez un chiffon propre, humide, sans peluche pour le nettoyage. N'utilisez pas de benzine, diluants ou alcool comme agent nettoyant.

...LE BOÎTIER

1. Mettez l'imprimante hors tension.
2. Essuyez la surface de l'unité avec un chiffon légèrement humidifié avec de l'eau ou un détergent neutre.

1. Utilisez un chiffon doux pour sécher la surface de l'unité.

...DE LA TÊTE DEL

Nettoyez les têtes DEL lorsque l'impression n'est pas nette, lorsque des lignes blanches apparaissent ou lorsque le texte est flou.

Inutile de mettre l'imprimante hors tension pour nettoyer la tête.

1. Appuyez sur la touche d'ouverture du capot de l'imprimante et ouvrez entièrement le bac de sortie.
2. Essuyez délicatement la surface de la tête DEL avec un chiffon propre et sans peluche.

N'utilisez pas d'alcool méthylique ou d'autres solvants sur la tête DEL pour ne pas endommager la surface de la lentille.

1. Fermez le bac de sortie et appuyez bien des deux côtés pour le verrouiller.

ATTENTION!

Utilisez un chiffon propre, humide, sans peluche pour le nettoyage. N'utilisez pas de benzine, diluants ou alcool comme agent nettoyant.

Nettoyez les rouleaux d'alimentation de papier si les bourrages de papier surviennent fréquemment.

1. Retirez votre montre ou vos bracelets.
2. Mettez l'imprimante hors tension.
3. Retirez le bac à papier de l'imprimante.

1. Accédez par l'emplacement prévu pour le bac à papier. Nettoyez les rouleaux à l'aide d'un chiffon propre, sans peluches et humide.
2. Nettoyez le rouleau du bac à papier.
3. Remplacez le bac à papier.

REMARQUE

À des fins d'illustration, nous vous présentons l'imprimante C712. Si vous possédez une imprimante C612, le principe est le même.

Cette section explique comment installer un dispositif supplémentaire dans votre imprimante. Elle concerne :

l'unité duplex (impression recto-verso) ;
une mémoire RAM additionnelle;
Carte SD
Module du réseau local sans fil
bac(s) à papier supplémentaire(s)
meuble de rangement

UNITÉ RECTO VERSO

L'unité duplex ajoute la fonction d'impression recto-verso, en utilisant moins de papier et en facilitant la manipulation des grands documents. Elle permet également l'impression de livrets, qui utilise moins de papier et facilite la manipulation des grands documents.

L'unité duplex se glisse droit dans la partie arrière de l'imprimante et son installation ne nécessite aucun outil.

1. Déballez la nouvelle unité et retirez tout emballage de protection utilisé en transit.
2. Mettez l'imprimante hors tension. Il est inutile de déconnecter le câble secteur.
3. Veillez à ce que l'unité soit dans le bon sens comme l'indique l'illustration, avant de l'enfoncer dans son logement derrière le panneau arrière. Le panneau s'incurve lorsque vous y enfoncez l'unité. Enfoncez l'unité à fond jusqu'à ce qu'elle s'arrête et se bloque.

1. Mettez l'imprimante sous tension et attendez qu'elle se mette en route (environ 1 minute).
2. Imprimez les menus de la façon suivante :

(a) Appuyez sur le bouton Enter (Entrée).

(b) Appuyez sur le bouton Menu bas, puis sur le bouton Enter (Entrée) pour sélectionner le menu Imprimer infos.

(c) Sélectionnez Configuration avec le bouton Enter (Entrée).

(d) Appuyez sur le bouton Enter (Entrée) une autre fois pour exécuter le menu Configuration.

(e) Une fois la carte Configuration imprimée, appuyez sur Online (En ligne) pour quitter l'arbre de menus.

1. Examinez la première page des menus.
2. La configuration actuelle de l'imprimante se trouve vers le haut de la page, entre les deux lignes horizontales. Cette liste doit indiquer si l'unité duplex est installée.

Il reste donc à ajuster le pilote d'imprimante pour exploiter pleinement les nouvelles fonctions (« Définition des options de périphériques du pilote » à la page 85).

MISE À NIVEAU DE LA MÉMOIRE

Le modèle d'imprimante de base est équipé de 256 Mo de mémoire à la livraison. Il peut être mis à niveau en installant une carte mémoire supplémentaire de 256 Mo ou 512 Mo, de façon à obtenir une capacité de mémoire totale de 768 Mo.

1. Mettez l'imprimante hors tension et débranchez le câble secteur.

1. Appuyez sur la touche d'ouverture du capot de l'imprimante et ouvrez entièrement le bac de sortie.

AVERTISSEMENT !

Si l'imprimante a été mise sous tension récemment, l'unité de fusion sera très chaude. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

1. Tirez le bac MF vers le bas à l'aide des parties creuses. Soulevez le loquet du capot avant et abaissez le capot avant.

1. Désérrez la vis de fixation (a) du capot latéral droit.

2. Soulevez légèrement le bord du capot latéral et dégagez le capot de l'imprimante en haut. Soulevez légèrement le capot pour le détacher de l'imprimante. Mettez-le de côté, dans un endroit sûr.

1. Enlevez soigneusement la nouvelle carte de mémoire de son emballage. Essayez de tenir la carte seulement par ses bords courts, en évitant de toucher aux parties métalliques autant que possible. Évitez de toucher le connecteur plat en particulier.
2. Remarquez que la carte mémoire comporte une encoche au niveau du connecteur plat, qui est plus près d'une extrémité que de l'autre.

1. Identifiez le connecteur d'extension pour mémoire vive dans l'imprimante.
2. Si le connecteur d'extension pour mémoire vive contient déjà une carte d'extension, vous devrez enlever cette carte avant d'installer celle-ci. Pour la retirez, procédez de la façon suivante ou passez à l'étape 10.

(a) Retirez les clips de fixation et détachez le panneau du connecteur en tirant.
(b) Placez la carte mémoire retirée dans le sac antistatique qui contenait la nouvelle carte mémoire à l'origine.

1. Tenez la nouvelle carte mémoire par les bords courts de façon à ce que le connecteur plat se trouve en face du connecteur d'extension pour RAM (mémoire vive) et que l'encoche soit plus près de l'arrière de l'imprimante.
2. Enfoncez doucement la carte dans le connecteur d'extension pour mémoire vive jusqu'à ce qu'elle se bloque dedans et qu'elle ne s'enfonce plus.

1. Repérez les clips de fixation au bas du capot latéral dans leur trou rectangulaire, vers le bas de l'imprimante.

2. Fermez le dessus du capot latéral sur l'imprimante et reposez la vis de fixation déserrée à l'étape 4.

1. Fermez le capot avant et le bac de sortie en appuyant fermement sur chaque côté pour le fermer.
2. Rebranchez le câble secteur et mettez l'imprimante sous tension.
3. Lorsque l'imprimante est prête, imprimez les menus de la façon suivante :

(a) Appuyez sur le bouton Enter (Entrée).
(b) Appuyez sur le bouton Menu bas, puis sur le bouton Enter (Entrée) pour sélectionner le menu Imprimer infos.
(c) Sélectionnez Configuration avec le bouton Enter (Entrée).
(d) Appuyez sur le bouton Enter (Entrée) une autre fois pour exécuter le menu Configuration.
(e) Une fois la carte Configuration imprimée, appuyez sur On Line (En ligne) pour quitter l'arbre de menus.

1. Examinez la première page des menus.

La configuration actuelle de l'imprimante se trouve vers le haut de la page, entre les deux lignes horizontales. Cette liste indique la capacité totale de la mémoire.

Il devrait s'agir de la capacité totale installée actuellement.

CARTE SD

La carte SD optionnelle permet d'assembler les pages imprimées et peut servir à enregistrer les superpositions, les macros, les polices mais également à sécuriser l'impression des documents en attente ou bien à effectuer un tirage d'épreuve de ces derniers.

1. Mettez l'imprimante hors tension et débranchez le câble secteur.

O I

1. Appuyez sur la touche d'ouverture du capot de l'imprimante et ouvrez entièrement le bac de sortie.

AVERTISSEMENT !

Si l'imprimante a été mise sous tension récemment, l'unité de fusion sera très chaude. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

1. Tirez le bac MF vers le bas à l'aide des parties creuses. Soulevez le loquet du capot avant et abaissez le capot avant.

1. Déserrez la vis de fixation (a) du capot latéral droit. Soulevez légèrement le bord du capot latéral et dégagez le capot de l'imprimante en haut. Soulevez légèrement le capot pour le détacher de l'imprimante. Mettez-le de côté, dans un endroit sûr.

1. Remarquez que la carte SD présente un coin biseauté.

1. Repoussez doucement la carte SD dans l'emplacement, comme illustré.

1. Repérez les clips de fixation au bas du capot latéral dans leur trou rectangulaire, vers le bas de l'imprimante.
2. Fermez le dessus du capot latéral sur l'imprimante et reposez la vis de fixation déserrée à l'étape 4.

1. Fermez le capot avant et le bac de sortie en appuyant fermement sur chaque côté pour le fermer.
2. Rebranchez le câble secteur et mettez l'imprimante sous tension.
3. Lorsque l'imprimante est prête, imprimez les menus de la façon suivante :

(a) Appuyez sur le bouton Enter (Entrée).
(b) Appuyez sur le bouton Menu bas, puis sur le bouton Enter (Entrée) pour sélectionner le menu Imprimer infos.
(c) Sélectionnez Configuration avec le bouton Enter (Entrée).
(d) Appuyez sur le bouton Enter (Entrée) une autre fois pour exécuter le menu Configuration.
(e) Une fois la carte Configuration imprimée, appuyez sur On Line (En ligne) pour quitter l'arbre de menus.

1. Examinez la première page des menus. Cette liste doit indiquer si la carte SD est installée.

MODULE DU RÉSEAU LOCAL SANS FIL

Le module du réseau local sans fil optionnel vous autorise à utiliser la fonction du réseau local sans fil.

1. Éteignez la machine et débranchez le cordon d'alimentation.

REMARQUE

Patientez au moins 1 minute après avoir débranché le cordon d'alimentation, puis passez à l'étape suivante.

1. Appuyez sur la touche d'ouverture du capot de l'imprimante et ouvrez entièrement le bac de sortie.

AVERTISSEMENT !

Si l'imprimante a été allumée récemment, l'unité de fusion peut être très chaude. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

1. Abaissez le bac MF à l'aide des dépressions. Soulevez le levier d'ouverture du capot avant et abaissez le capot avant.

1. Desserrez la vis (a) du capot latéral droit. Levez légèrement l'extrémité du capot latéral et retirez le capot de l'imprimante par le haut. Levez légèrement le capot et retirez-le de l'imprimante. Mettez-le de côté, dans un endroit sûr.

1. Branchez le connecteur du câble de connexion à l'arrière du côté droit du module du réseau local sans fil, puis installez le module à la machine.

RAM

RAM

RAM

1. Placez les attaches au bas du capot latéral dans leurs orifices rectangulaires près du bas de l'imprimante.
2. Fermez la partie supérieure du capot latéral au niveau de l'imprimante et replacez la vis de sécurité desserrée à l'étape 4.

1. Fermez le capot avant et le bac de sortie en appuyant fermement sur chaque côté pour le fermer.
2. Appuyez et maintenez le bouton Enter (Entrée) sur le panneau de commande en allumant l'imprimante.
3. Appuyez sur le bouton Enter (Entrée).
4. Entrez le mot de passe d'administrateur, pis appuyez sur le bouton Enter (Entrée). (Le mot de passe par défaut est 999999.)
5. Sélectionnez Module sans fil, et appuyez sur le bouton Enter (Entrée).
6. Sélectionnez Activer, et appuyez sur le bouton Enter (Entrée).

CONNEXION AU RÉSEAU LOCAL SANS FIL (MODE INFRASTRUCTURE)

Précautions à prendre lors de l'utilisation du réseau local sans fil

Lisez attentivement les précautions suivantes avant d'utiliser la machine dans un environnement à réseau local sans fil.

• Dans un environnement à réseau local sans fil, la machine passe en mode Veille, mais pas en mode Veille profonde.
• Ne placez pas d'appareils (particulièrement les fours à micro-ondes ou des téléphones numériques sans fil) qui émettent des ondes électromagnétiques faibles près de la machine.
• Installez la machine près d'un point d'accès du réseau local sans fil ou d'un appareil sans fil sans obstacle entre eux (la distance doit être dans les 30m).
• Les connexions sans fil peuvent être difficiles en présence de fenêtres aux cadres en métal ou aluminium, ou de murs en béton renforcé entre la machine et le point d'accès du réseau local sans fil.
• Les connexions du réseau local sans fil peuvent avoir des vitesses de transmission plus lentes, selon l'environnement, que les connexions câblées du réseau local ou les connexions USB. Nous vous recommandons d'utiliser un réseau local câblé ou une connexion USB pour imprimer de grandes quantités de données, telles que les photographies.

Pour choisir une passerelle par défaut valide.

1. Appuyez sur haut ou bas sur le panneau de commande pour afficher Configuration admin.
2. Appuyez sur le bouton Enter (Entrée).
3. Entrez le mot de passe d'administrateur, pis appuyez sur le bouton Enter (Entrée). (Le mot de passe par défaut est 999999.)
4. Appuyez sur haut ou bas sur le panneau de commande pour afficher Paramètres réseau, et appuyez sur le bouton Enter (Entrée).
5. Appuyez sur haut ou bas sur le panneau de commande pour afficher Activation de la passerelle par défaut, et appuyez sur le bouton Enter (Entrée).
6. Appuyez sur bas sur le panneau de commande pour afficher Sans-fil (infrastructure), et appuyez sur le bouton Enter (Entrée).

Connexion avec WPS

Si le point d'accès du réseau local sans fil prend en charge WPS, la connexion du réseau local sans fil peut être facilement effectuée à l'aide du bouton de configuration facile (bouton WPS).

Suivez la procédure ci-dessous pour la configuration.

1. Confirmez la position du bouton de configuration facile et le moment d'appuyer sur le bouton en vous rapportant au mode d'emploi du point d'accès du réseau local sans fil.
2. Confirmez que le point d'accès du réseau local sans fil a été activé et fonctionne normalement.
3. Mettez l'imprimante sous tension.
4. Appuyez sur haut ou bas sur le panneau de commande pour afficher Paramètres de connexion sans-fil (Infrastructure), et appuyez sur le bouton Enter (Entrée).

5. Entrez le mot de passe d'administrateur, pis appuyez sur le bouton Enter (Entrée).

6. Appuyez sur haut sur le panneau de commande pour sélectionner Activée, et appuyez sur le bouton Enter (Entrée).

7. Appuyez sur haut ou bas sur le panneau de commande pour afficher Installation auto (WPS), et appuyez sur le bouton Enter (Entrée).
8. Sélectionnez WPS-PBC, et appuyez sur le bouton Enter (Entrée).
9. Sélectionnez Oui, et appuyez sur le bouton Enter (Entrée).
10. L'imprimante se met à chercher des points d'accès du réseau local sans fil. Pendant 2 minutes, appuyez sur le bouton de configuration facile pour le point d'accès du réseau local sans fil pendant quelques secondes.

Une fois que l'écran Connexion réussie s'affiche, il indique que la configuration du réseau local sans fil est terminée.

Si La connexion a échouée s'affiche, répétez la procédure depuis l'étape 4.

Si une antenne apparaît sur le coin supérieur droit du panneau de commande, cela indique que la connexion a bien été établie.

Connexion via un point d'accès du réseau local sans fil depuis le panneau de commande

Si le point d'accès du réseau local sans fil ne prend pas en charge WPS, vous pouvez vous connecter en sélectionnant le point d'accès du réseau local sans fil que vous souhaitez utiliser parmi ceux que la machine a détecté. Pour ce faire, une clé de chiffrement est requise.

1. Confirmez et écrivez le SSID et la clé de chiffrement en vous rapportant au manuel d'utilisateur du point d'accès du réseau local sans fil.

MEMO

UN SSID est également appelé nom de réseau ESSID ou ESS-ID.
La clé de chiffrement est également appelée clé de réseau, clé de sécurité, mot de passe ou clé pré-partagée.

1. Confirmez que le point d'accès du réseau local sans fil a été activé et fonctionne normalement.
2. Mettez l'imprimante sous tension.
3. Appuyez sur haut ou bas sur le panneau de commande pour afficher Paramètres de connexion sans-fil (Infrastructure), et appuyez sur le bouton Enter (Entrée).
4. Entrez le mot de passe d'administrateur, pis appuyez sur le bouton Enter (Entrée).
5. Appuyez sur haut sur le panneau de commande pour sélectionner Activée, et appuyez sur le bouton Enter (Entrée).
6. Appuyez sur haut ou bas sur le panneau de commande pour afficher Choix du réseau sans fil, et appuyez sur le bouton Enter (Entrée).
7. L'imprimante se met à chercher des points d'accès du réseau local sans fil. Veuillez patienter.
8. Une liste de SSID des points d'accès du réseau local sans fil disponibles s'affiche. Appuyez sur haut ou bas, sélectionnez un point d'accès du réseau local sans fil et appuyez sur le bouton Enter (Entrée).

REMARQUE

Si seul Configuration manuelle s'affiche ou le SSID du réseau local sans fil désiré n'est pas affiché, suivez la procédure dans "Connexion via une Configuration manuelle à partir du panneau de commande" pour régler les paramètres.

1. Un écran s'ouvre où la clé de chiffrement peut être saisie sur la base de la procédure de chiffrement pour le point d'accès du réseau local sélectionné.

MEMO

La clé de chiffrement diffère en fonction du point d'accès et de la sécurité du réseau local sans fil.

■ Si la clé pré-partagée WPA s'affiche

ÉLÉMENT	EXPLICATION
Méthode de chiffrement	WPA/WPA2-PSK
Clé de chiffrement	Entrez la clé pré-partagée.

■ Si la clé WEP s'affiche

ÉLÉMENT	EXPLICATION
Méthode de chiffrement	WEP
Clé de chiffrement	Entrez la clé WEP.

■ Autres paramètres

ÉLÉMENT	EXPLICATION
Méthode de chiffrement	Désactiver
Clé de chiffrement	La saisie n'est pas nécessaire.

1. Le SSID sélectionné à l'étape 7 et la méthode de chiffrement à l'étape 8 sont affichés pour la sécurité sur l'écran de confirmation. Si le SSID est le même que celui configuré à l'étape 1, sélectionnez [Enter]:Execute et appuyez sur le bouton Enter (Entrée).

Une fois que l'écran Connexion réussie s'affiche, il indique que la configuration du réseau local sans fil est terminée.

Si La connexion a échouée s'affiche, répétez la procédure depuis l'étape 4.

Si une antenne apparaît sur le coin supérieur droit du panneau de commande, cela indique que la connexion a bien été établie.

Connexion via la Configuration manuelle à partir du panneau de commande

Configurez manuellement les informations sur le point d'accès du réseau local sans fil (SSID, méthode de chiffrement et clé de chiffrement) pour connecter le réseau local sans fil.

1. Vérifiez et écrivez le SSID, la méthode de chiffrement et la clé de chiffrement en vous rapportant au manuel d'utilisateur du point d'accès du réseau local sans fil.

REMARQUE

Lorsque la méthode de chiffrement est WPA-EAP ou WPA2-EAP, configurez à partir dela page Web.

MEMO

UN SSID est également appelé nom de réseau ESSID ou ESS-ID.
La clé de chiffrement est également appelée clé de réseau, clé de sécurité, mot de passe ou clé pré-partagée.

1. Confirmez que le point d'accès du réseau local sans fil a été activé et fonctionne normalement.
2. Mettez l'imprimante sous tension.
3. Appuyez sur haut ou bas sur le panneau de commande pour afficher Paramètres de connexion sans-fil (Infrastructure), et appuyez sur le bouton Enter (Entrée).
4. Entrez le mot de passe d'administrateur, pis appuyez sur le bouton Enter (Entrée).
5. Appuyez sur haut sur le panneau de commande pour sélectionner Activée, et appuyez sur le bouton Enter (Entrée).
6. Appuyez sur haut ou bas sur le panneau de commande pour afficher Choix du réseau sans fil, et appuyez sur le bouton Enter (Entrée).
7. L'imprimante se met à chercher des points d'accès du réseau local sans fil. Veuillez patienter.
8. Une liste de SSID des points d'accès du réseau local sans fil disponibles s'affiche. Appuyez sur haut ou bas, sélectionnez Configuration manuelle à la fin de la liste et appuyez sur le bouton Enter (Entrée).
9. Entrez le SSID enregistré à l'étape 1 et appuyez sur le bouton Enter (Entrée).

REMARQUE

Sensible à la casse. Veuillez le saisir correctement.

1. Sélectionnez la méthode de chiffrement confirmée à l'étape 1 et appuyez sur le bouton Enter (Entrée).

MÉMO

La clé de chiffrement diffère en fonction du point d'accès et de la sécurité du réseau local sans fil.

1. Entrez la clé de chiffrement enregistrée à l'étape 1 et appuyez sur le bouton Enter (Entrée).

Une fois que l'écran Connexion réussie s'affiche, il indique que la configuration du réseau local sans fil est terminée.

Si La connexion a échouée s'affiche, répétez la procédure depuis l'étape 4.

Si une antenne apparaît sur le coin supérieur droit du panneau de commande, cela indique que la connexion a bien été établie.

Configurez l'adresse IP

Définissez une adresse IP différente pour le réseau local sans fil de celle du réseau local câblé. Entrez le menu de configuration et réglez les paramètres via la procédure suivante.

1. Appuyez sur haut ou bas sur le panneau de commande pour afficher Paramètres de connexion sans-fil (Infrastructure), et appuyez sur le bouton Enter (Entrée).
2. Entrez le mot de passe d'administrateur, pis appuyez sur le bouton Enter (Entrée). (Le mot de passe par défaut est 999999.).
3. Appuyez sur haut ou bas sur le panneau de commande pour afficher Paramètres réseau.
4. Automatique ou Manuelle dans Paramètres adresse IP.

Si Manuelle est sélectionné, entrez manuellement l'adresse IPv4, le masque de sous-réseau et l'adresse de passerelle.

CONNEXION AU RÉSEAU LOCAL SANS FIL (MODE AP)

Configuration automatique (bouton-poussoir)

Si le terminal sans fil (ordinateur, tablette, smartphone, etc.) prend en charge WPS-PBC (bouton-poussoir), vous pouvez utiliser le bouton WPS pour connecter via le (mode AP) sans fil.

Pour établir la connexion, suivez la procédure suivante.

1. Confirmez la position du bouton WPS dans le mode d'emploi fourni avec le terminal sans fil (ordinateur, tablette, smartphone, etc.).
2. Mettez l'imprimante sous tension.
3. Appuyez sur haut ou bas sur le panneau de commande pour afficher Paramètres sans-fil(mode AP), et appuyez sur le bouton Enter (Entrée).
4. Entrez le mot de passe d'administrateur, pis appuyez sur le bouton Enter (Entrée). (Le mot de passe par défaut est 999999.)
5. Sélectionnez Activée, et appuyez sur le bouton Enter (Entrée).
6. Appuyez sur haut ou bas sur le panneau de commande pour afficher Configuration automatique (bouton-poussoir), et appuyez sur le bouton Enter (Entrée).
7. Sélectionnez Oui, et appuyez sur le bouton Enter (Entrée).
8. Démarrez WPS-PBC (bouton-poussoir) sur le terminal sans fil (ordinateur, tablette, smartphone, etc.).

Connexions manuelles

Si le terminal sans fil (ordinateur, tablette, smartphone, etc.) ne prend pas en charge WPS-PBC (bouton-poussoir), vous pouvez saisir le SSID de la machine et le mot de passe dans le terminal sans fil (ordinateur, tablette, smartphone, etc.) pour vous connecter.

Pour établir la connexion, suivez la procédure suivante.

1. Mettez l'imprimante sous tension.
2. Appuyez sur haut ou bas sur le panneau de commande pour afficher Paramètres sans-fil(mode AP), et appuyez sur le bouton Enter (Entrée).
3. Entrez le mot de passe d'administrateur, pis appuyez sur le bouton Enter (Entrée). (Le mot de passe par défaut est 999999.)
4. Sélectionnez Activée, et appuyez sur le bouton Enter (Entrée).
5. Appuyez sur haut ou bas sur le panneau de commande pour afficher Configuration manuelle et appuyez sur le bouton Enter (Entrée).
6. Confirmez le SSID et le Mot de passe affichés sur l'imprimante.
7. Entrez le SSID et le mot de passe confirmés à l'étape 7 pour le terminal sans fil (ordinateur, tablette, smartphone, etc.).

BAC(S) À PAPIER SUPPLÉMENTAIRE(S)

1. Mettez l'imprimante hors tension et débranchez le câble secteur.
2. Placez un ou des bacs supplémentaires à l'emplacement voulu.

1. Tout en observant les règles de sécurité, soulevez l'imprimante à l'aide des guides de positionnement et placez-la sur le dessus du ou des bacs supplémentaires.

1. Rebranchez le câble secteur et mettez l'imprimante sous tension.

Il reste donc à ajuster le pilote d'imprimante pour exploiter pleinement les nouvelles fonctions (« Définition des options de périphériques du pilote » à la page 85).

DÉFINITION DES OPTIONS DE PÉRIPHÉRIQUES DU PILOTE

Une fois que la nouvelle mise à niveau est réalisée, il peut être nécessaire d'actualiser le pilote d'imprimante de façon à ce que les fonctions supplémentaires soient disponibles.

Des accessoires tels que des bacs papier supplémentaires ne sont utilisables que si le pilote de l'imprimante sur votre ordinateur détecte leur présence.

Dans certains cas, la configuration matérielle de votre appareil est automatiquement détectée lorsque le pilote est installé. Cependant, il convient de vérifier au minimum si toutes les fonctionnalités matérielles sont répertoriées dans le pilote.

Cette procédure est essentielle si vous ajoutez des fonctionnalités matérielles à votre appareil après que les pilotes ont été installés et configurés.

N'oubliez pas que si votre appareil est partagé entre les utilisateurs de différents ordinateurs, le pilote doit être ajusté dans chaque ordinateur.

Windows

1. Accès à la fenêtre Propriétés du pilote.

(a) Ouvrez Périphériques et Imprimantes par le biais du menu Démarrer ou à partir du Panneau de configuration de Windows.
(b) Faites un clic droit sur l'icône de cet appareil et choisissez Propriétés de l'imprimante dans le menu contextuel.

1. Sélectionnez l'onglet Options des périphériques.

Dans le pilote PostScript de, l'onglet peut se nommer Paramètres du périphérique.

1. Définissez les options pour les périphériques que vous venez d'installer.
2. Cliquez sur OK pour fermer la fenêtre et enregistrer vos modifications.

Mac OS X

1. Sélectionnez Préférences du système dans le menu Apple. Ouvrez Imprimantes et scanners.
2. Assurez-vous que votre appareil est sélectionné.
3. Cliquez sur Options et fournitures.
4. Cliquez sur Options.
5. Sélectionnez les options appropriées pour votre appareil et cliquez sur OK.

ARMOIRE DE STOCKAGE

Les instructions d'installation de l'armoire de stockage sont fournies avec l'armoire.

RÉSOLUTION DES PROBLÈMES

Si vous suivez les recommandations de ce guide concernant l'utilisation des supports d'impression et si vous maintenez les supports en bon état avant leur utilisation, votre imprimante doit vous assurer un service fiable pendant des années. Toutefois, des bourrages de papier se produisent parfois et cette section explique comment les supprimer rapidement et simplement.

Les bourrages peuvent être dus à une mauvaise alimentation du papier du bac à papier ou ils peuvent survenir sur le parcours du papier dans l'imprimante. Lorsqu'un bourrage se produit, l'imprimante s'arrête immédiatement et le voyant Attention du panneau de contrôle vous le signale. Lors de l'impression de plusieurs pages (ou exemplaires), ne supposez pas qu'après avoir ôté une feuille visible, les autres ne seront pas arrêtées également à un autre endroit du parcours. Vous devez également les retirer pour supprimer complètement le bourrage et rétablir le fonctionnement normal de l'imprimante.

PRINCIPAUX ÉLÉMENTS DE L'IMPRIMANTE ET CHEMINS DU PAPIER

1. Unité recto-verso (si intégrée).

2. Tableau de l'opérateur.

3. Bac de sortie arrière.

4. Capot avant.

5. Sortie papier.

6. Bac à papier.

7. Unité de fusion.

8. Bac supplémentaire (si installé).

9. Bac de sortie.

CODES D'ERREUR DU DÉTECTEUR DE PAPIER

382 381 380, 400 390 383 370 373 391 392 371 372

N° DE CODE	EMPLACEMENT	N° DE CODE	EMPLACEMENT
370	Unité duplexa	382	Sortie du papier
371	Unité duplexa	383	Unité duplexa
372	Unité duplexa	390	BacMF
373	Unité duplexa	391	Bac à papier
380	Alimentation papier	392	2^e bac papiera
381	Chemin du papier	400	Format de papier

a. Si installé.

REMARQUE

À des fins d'illustration, nous vous présentons l'imprimante C712. Si vous possédez une imprimante C612, le principe est le même.

1. Si une feuille est bien avancée dans sa sortie en haut de l'imprimante, il suffit de la saisir et de la tirer doucement pour l'extraire complètement de l'imprimante. Si elle ne s'enlève pas aisément, ne forcez pas excessivement. Vous pouvez la retirer par l'arrière ultérieurement.
2. Appuyez sur la touche d'ouverture du capot de l'imprimante et ouvrez entièrement le bac de sortie.

AVERTISSEMENT !

Si l'imprimante a été mise sous tension récemment, le four sera très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

1. Notez la position des quatre cartouches (a) et tambours photoconducteurs (b). Il est essentiel de les remettre en place dans le même ordre.

Il sera nécessaire de retirer les quatre tambours photoconducteurs pour accéder au parcours du papier.

1. En tenant le tambour photoconducteur par sa partie centrale supérieure, soulevez-le avec sa cartouche de toner et sortez-le de l'imprimante.

1. Posez doucement l'ensemble sur un morceau de papier pour éviter que le toner ne fasse une marque sur votre meuble et n'abîme la surface verte du tambour et le capot.

La surface verte du tambour photoconducteur à la base du tambour est très fragile et sensible à la lumière. Ne la touchez pas et ne l'exposez pas à l'éclairage normal du local pendant plus de 5 minutes. Si le tambour doit être extrait de l'imprimante pendant une période prolongée, enveloppez la cartouche dans un sac en plastique noir pour la tenir à l'écart de la lumière. N'exposez jamais le tambour directement à la lumière du soleil ou à l'éclairage très lumineux du local.

1. Reprenez cette procédure de retrait pour chacun des tambours photoconducteurs restants.
2. Regardez dans l'imprimante pour vérifier si des feuilles de papier sont visibles sur une partie de la courroie.

c b a d

ATTENTION!

Ne pas utiliser d'objet pointu ou abrasif pour dégager les feuilles de la courroie. Cela risque d'abîmer la surface de la courroie.

(a) Pour retirer une feuille par son bout d'engagement sur le devant de la courroie (a), soulevez soigneusement la feuille de la courroie et tirez-la en avant, dans le logement des tambours pour l'extraire.

(b) Pour retirer une feuille de la partie centrale de la courroie (b), dégagez soigneusement la feuille de la surface de la courroie et extrayez-la.
(c) Pour retirer une feuille qui vient de pénétrer dans l'unité de fusion (c), dégagez le bout arrière de la feuille de la courroie, poussez la manette à ressort de rappel de l'unité de fusion (d) vers l'avant et abaissez-la pour libérer la feuille de l'emprise de l'unité de fusion ; extrayez la feuille par le logement des tambours. Ensuite, laissez remonter la manette à ressort de rappel.

Si la feuille est bien avancée dans l'unité de fusion (seul un petit bout est toujours visible), n'essayez pas de la retirer.

(d) Pour retirer une feuille dont l'unité de fusion, poussez les deux manettes de fixation (e) vers l'arrière de l'imprimante pour libérer l'unité de fusion. Retirez l'unité de fusion à l'aide de la poignée (f).

(e) Appuyer sur la manette de dégagement (g) et tirez le papier coincé pour l'extraire de l'unité de fusion.

(f) Remettez en place l'unité de fusion dans l'appareil et poussez les manettes de verrouillage (e) vers l'arrière de l'appareil.

1. En commençant par le tambour photoconducteur cyan le plus proche du four, reposez les quatre tambours photoconducteurs dans le logement des tambours, en veillant à les positionner dans le bon ordre.

En tenant l'ensemble par sa partie centrale supérieure, abaissez-le dans l'imprimante, en positionnant les ergots à chaque extrémité dans leur fente sur les côtés de la cavité de l'imprimante.

1. Abaissez le bac de sortie, mais n'appuyez pas encore dessus pour le verrouiller. Cette opération permet de protéger les tambours, en évitant leur exposition excessive à l'éclairage du local pendant que vous recherchez des feuilles coincées dans les autres parties.
2. Ouvrez le bac de sortie arrière (h) et vérifiez s'il y a une feuille de papier sur le parcours arrière (i).

Extrayez les feuilles que vous avez trouvées dans cette partie.
Si la feuille se trouve bien bas dans cette partie et qu'il est difficile de la retirer, il est probable qu'elle soit toujours prise dans le four. Dans ce cas, soulevez le bac de sortie et enfoncez la manette à ressort de rappel de l'unité de fusion (d).

1. Si vous n'utilisez pas le bac de sortie arrière, fermez-le après avoir retiré le papier de cette partie.
2. Si une unité recto-verso est installée, soulevez la manette (j) et abaissez le capot de l'unité recto-verso et extrayez les feuilles se trouvant éventuellement dans cette zone. Fermez le capot de l'unité recto-verso

1. Tirez le bac MF vers le bas à l'aide des parties creuses. Soulevez le loquet du capot avant et abaissez le capot avant.

1. Contrôlez l'intérieur du capot pour voir s'il y a des feuilles coincées dans cette partie, retirez les feuilles que vous trouvez puis fermez le capot.

1. Sortez le bac à papier et assurez-vous que toutes les feuilles de papier sont bien empilées, qu'elles ne sont pas abîmées et que les guides-papier sont positionnés correctement contre les bords de la pile de papier. Si le contrôle est satisfaisant, reposez le bac.

1. Finalement, fermez le bac de sortie et appuyez fermement pour le verrouiller.

Une fois le bourrage supprimé, si la fonction Reprise sur bourrage est activée dans le menu d'ajustement du système, l'imprimante essaiera de réimprimer les pages perdues à cause des bourrages de papier.

Lorsque le message d'erreur « Attention, consommable inconnu détecté » s'affiche, vous pouvez utiliser tout consommable dans votre produit, mais vous devez accepter les risques relatifs à l'utilisation de consommables qui ne sont pas d'origine. Si l'utilisation de consommables entraîne l'endommagement du produit ou son dysfonctionnement, ces dommages ou effets sur le produit ne sont pas couverts par la garantie. Si en dépit des points susmentionnés, vous voulez quand même utiliser un consommable inconnu, effectuez les opérations suivantes ;

1. Coupez l'alimentation de l'imprimante.
2. Alimentez en courant en maintenant pressée la touche Cancel (Annuler).
3. Après le démarrage, relâchez le bouton Cancel (Annuler).

REMARQUE

L'historique de l'opération sera enregistré dans l'appareil.

AVANT LA MISE AU REBUT DE LA MACHINE

Avant de mettre cette machine au rebut, il est recommandé d'effacer les données confidentielles enregistrées et les données enregistrées.

Les données enregistrées dans la machine sont indiquées ci-dessous.

Mot de passe de l'administrateur
Paramètres enregistrés dans différents menus
Données d'impression privée
Différents enregistrements
Contrôle d'accès, données de gestion de l'utilisateur (utilisateur local, cache de l'utilisateur externe LDAP, et Kerberos)

1. Appuyez sur le bouton Menu du panneau de commande.

2. Appuyez sur le bouton de déroulement ▼ pour sélectionner Configuration admin., et appuyez sur le bouton Enter (Entrée).

3. Entrez le mot de passe d'administrateur.

4. Sélectionnez Autres configurations > Eff. données privées.

5. Si Êtes-vous sûr ? s'affiche, sélectionnez Oui, et appuyez sur le bouton Enter (Entrée).

6. Si Voulez-vous vraiment ? s'affiche, sélectionnez Oui, et appuyez sur le bouton Enter (Entrée).

Redémarrez la machine pour effacer les données.

REMARQUE

Une fois l'action exécutée, les données effacées ne peuvent pas être restaurées? sélectionnez Non à l'étape 5 ou à l'étape 6.

CARACTÉRISTIQUES

C612/ES6412 - N31193B

C712/ES7412 - N31194B

ÉLÉMENT	CARACTÉRISTIQUES
Dimensions	C612/ES6412: 435 x 547 x 340 mm (L x P x H) sans unité recto versoC712/ES7412: 435 x 547 x 389 mm (L x P x H) sans unité recto verso
Poids	C612/ES6412: Environ 26 kg (sans unité recto-verso)C712/ES7412: Environ 27,6 kg (sans unité recto-verso)
Alimentation secteur	220 à 240 V CA à 50/60 Hz ± 2 %
Consommation de courant	Fonctionnement : 1300 max.; 600 W moy. (25 °C)Veille : 100 W en moyenne (25 °C)Mode Économie d'énergie : moins d 15 WMode Veille : moins de 1,2 WMode Désactivé : moins de 0,5 W
Environnement de fonctionnement	10 à 32 °C/20 à 80 % HR(conditions optimales : 25 °C en environnement humide, 2 °C en environnement sec)Désactivé : 0 à 43 °C/10 à 90 % HR(conditions optimales : 26,8 °C en environnement humide, 2 °C en environnement sec)
Environnement d'impression	30 à 73 % HR à 10 °C; 30 à 54 % HR à 32 °C10 à 32 °C à 30 % HR ; 10 à 27 °C à 80 % HRCouleurs 17 à 27 °C à 50 à 0 % HR
Bruit(niveau de pression sonore)	Enfonctionnement : 68dB(A)Veille : 37dB(A)

INDEX

B

Bac multifonction

formats métriques

du papier....16

utilisation....21

C

Carte SD

procédure d'installation .... 74

Courroie

remplacement......63

E

Enveloppes

chargement 21

F

Fonctions de menu...... 23

M

Menu Maintenance .... 55

Menus

paramètres par défaut

réglés à l'usine ...... 24

tilisation 23

Mises à niveau

bac(s) à papier

supplémentaire(s) ..... 84

Carte SD 74

mémoire 71

recto-verso 70

une armoire de

stockage....85

N

Nettoyage 68

P

Panneau de commande...... 23

Papier

bourrage, codes

d'erreur 87

chargement des bacs..... 18

chargement du papier

à en-tête .... 19

formats de feuilles

acceptés .... 16

suppression des

bourrages 86

types recommandés ..... 15

Principaux éléments de

l'imprimante et chemins du

papier....86

R

Recto verso

format du papier et seuils

de grammage....17

rocédure d'installation .... 70

S

Synopsis de l'imprimante..... 10

T

Tambour photoconducteur

remplacement 60

Toner

remplacement 57

U

Unité de fusion

remplacement 65

OKI DÉTAILS DU CONTACT

OKI Systems (UK) Ltd.

Blays House

Wick Road

Egham

Surrey

TW20 0HJ

Tel: [phone]

Oki Systèmes (France) S.A.

Zone Silic - Immeuble Osaka

21 rue du Jura

CS 90277

94633 RUNGIS Cedex

Paris

Tél: Standard 0820 200 410

(0.09€/min depuis une ligne fixe*)

Hotline [phone] (n° non surtaxé)

Website: www.oki.fr

Support français [phone]

Oki Data Americas Inc.(United States • États-Unis)
