Type d'appareil	Climatiseur split
Puissance frigorifique	Non précisé
Puissance calorifique	Non précisé
Alimentation électrique	230 V / 50 Hz
Consommation électrique	Non précisé
Débit d'air	Non précisé
Niveau sonore intérieur	Non précisé
Niveau sonore extérieur	Non précisé
Type de gaz réfrigérant	Non précisé
Dimensions unité intérieure (LxHxP)	Non précisé
Dimensions unité extérieure (LxHxP)	Non précisé
Poids unité intérieure	Non précisé
Poids unité extérieure	Non précisé
Fonctions spéciales	Réglage thermostat, minuterie
Garantie	2 ans
Mode de fonctionnement	Refroidissement et chauffage

FOIRE AUX QUESTIONS - S3032 ZIBRO

Comment allumer le ZIBRO S3032 ?

Pour allumer le ZIBRO S3032, branchez l'appareil sur une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le réservoir de carburant est plein.

Comment régler la température sur le ZIBRO S3032 ?

Utilisez les boutons de réglage de température sur le panneau de contrôle pour augmenter ou diminuer la température souhaitée.

Que faire si l'appareil émet un bruit étrange ?

Vérifiez si l'appareil est stable et sur une surface plane. Si le bruit persiste, contactez un technicien qualifié pour une vérification.

Comment nettoyer le filtre du ZIBRO S3032 ?

Retirez le filtre du compartiment, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant du ZIBRO S3032 a une capacité d'environ 5 litres.

Comment savoir si le réservoir de carburant est vide ?

L'appareil dispose d'un indicateur de niveau de carburant. Si l'indicateur est sur 'vide', il est temps de remplir le réservoir.

Que faire si l'appareil dégage une odeur désagréable ?

Cela peut être dû à un entretien insuffisant. Assurez-vous que le filtre est propre et que le réservoir de carburant est rempli de carburant approprié.

Le ZIBRO S3032 peut-il être utilisé dans une pièce fermée ?

Non, il est recommandé d'utiliser l'appareil dans une pièce bien ventilée pour éviter l'accumulation de gaz de combustion.

Comment éteindre le ZIBRO S3032 ?

Pour éteindre l'appareil, appuyez sur le bouton d'alimentation et attendez que l'appareil se refroidisse avant de le débrancher.

MODE D'EMPLOI S3032 ZIBRO

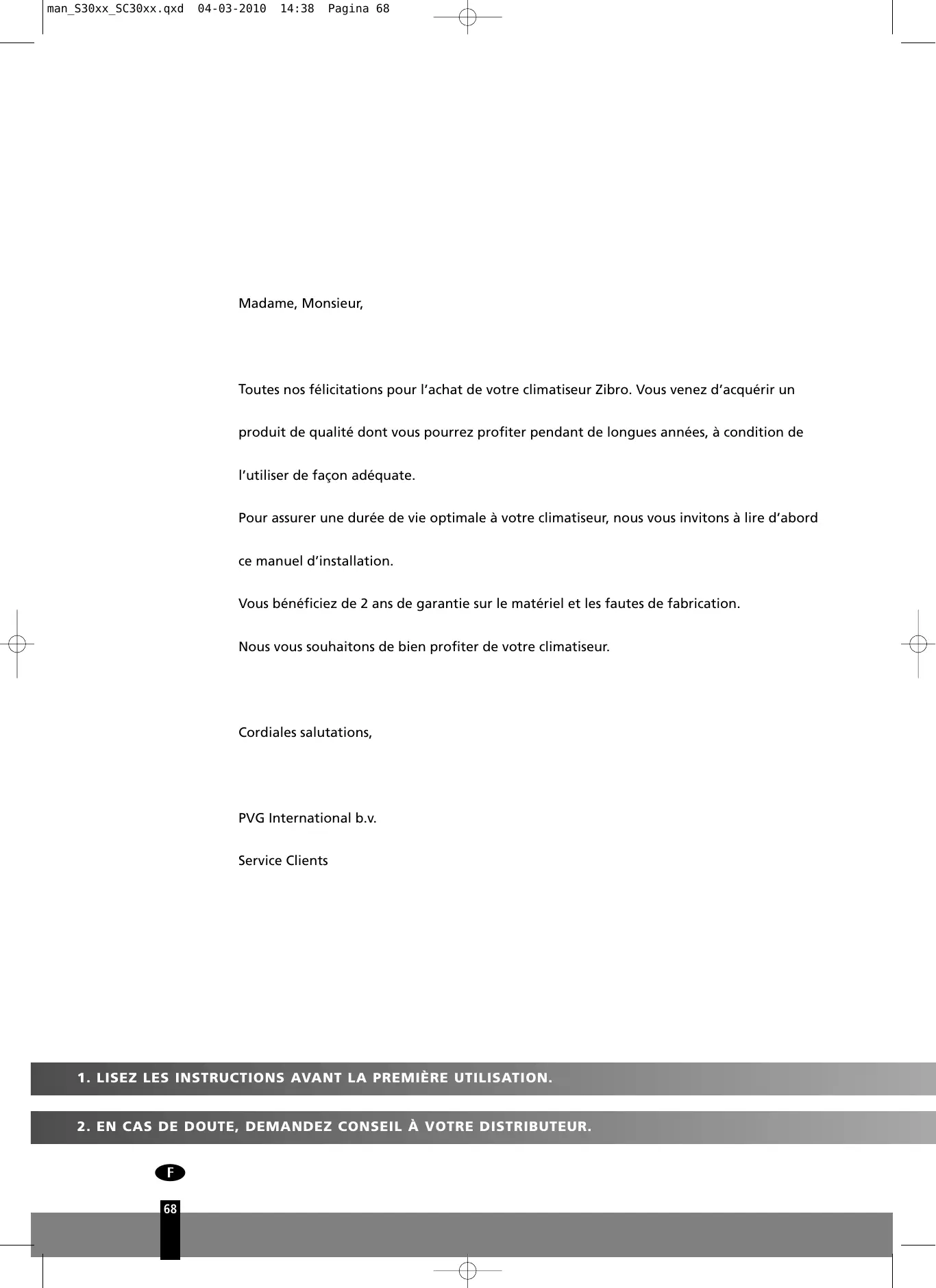

Toutes nos félicitations pour l'achat de votre climatisationur Zibro. Vous venez d'acquérir un produit de qualité dont vous pourrez profiter pendant de longues années, à condition de l'utiliser de façon adéquate.

Pour assurer une durée de vie optimale à votre climatisationur, nous vous invitons à lire d'abord ce manuel d'installation.

Vous bénéficiaz de 2 ans de garantie sur le matériel et les fautes de fabrication.

Nous vous souhaitons de bien profiter de votre climatiseur.

Cordiales salutations,

PVG International b.v.

Service Clients

Sommaire

A. CONSIGNES DE SECURITÉ B. DÉSIGNATION DES PIEÇES C. TEMPERATURE DE FONCTIONNEMENT D. MANUEL D'UTILISATION E. UTILISATION AVEC TÉLECOMMANDE F. UTILISATION OPTIMALE G. RÉGLER L'ORIENTATION DU FLUX D'AIR H. FONCTIONNEMENT DU CLIMATISEUR

I. ENTRETIEN J. CONSEILS D'UTILISATION K. RÉSOLRE LES PANNES L. CONDITIONS DE GARANTIE M. SPECIFICATIONS TECHNIQUES

LISEZ ce MANUEL

Ce manuel vous propose de nombreux conseils pour utiliser et entretenir correctement votre climatisation. Vous trouverez les réponses aux problèmes les plus fréquents dans le chapitre 'Résoudre les pannes'. En cas de problème, consultez d'abord le chapitre K "Résoudre les pannes". Il vous évitera d'appeler inutillement le service de réparation.

Consignes de sécurité

Installez cet appareil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été créé pour être utilisé comme climatiseur dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un jour, une cuisine ou un garage. Cet appareil est créé uniquement pour une prise de courant avec mise à la terre, avec une tension de raccordement de 230V / 50Hz.

Important

• L'appareil DOIT être branché sur une prise reliée à la terre. Si la prise électrique n'est pas reliée à la terre, ne branchez pas l'appareil. La prise doit toujours rester facile d'accès une fois que l'appareil est branché. Lisez et respectez soignement ces instructions.
• Ce climatiseur contient un réfrigérant et peut être classé comme équipement pressurisé. À ce titre, il est obligatoire de faire installer et entretenir son appareil par un professionnel agréé. Le climatiseur doit être inspecté et entretenu par un professionnel agréé une fois par an. La garantie ne couvre pas les dégâts causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.

Avant de brancher l'appareil, vérifiez si :

• la tension de raccordement est bien la même que celle indiquée sur la plaque signalétique de l'appareil,
• la prise et l'approvisionnement en courant sont bien adaptés à l'appareil,
• la fiche électrique pourrait bien dans la prise de contact,
• L'appareil est bien posé sur une surface plane et stable.

Si vous avez des doutes sur la compatibilité de l'appareil, faites vérifier l'installation électrique par un professionnel.

• Cet appareil est fabriqué selon les normes de sécurité CE. Soyez cependant prudent lors de son utilisation, comme avec tout autre appareil électrique.
• Ne couvrez jamais la grille d'entrée et de sortie d'air.
• Ne mettez jamais l'appareil en contact avec des produits chimiques.
• Ne vaporisez jamais d'eau sur l'appareil. Ne le trempez jamais dans l'eau. Mettre l'unité hors tension et débrancher l'alimentation électrique si de l'eau pénètre dans l'unité intérieure. N'enfilez pas les doigts ou un objet dans les ouvertures de l'appareil.
• Ne branchez jamais l'appareil sur une rallonge électrique. Si vous ne disposez pas de prise de courant avec mise à la terre, faites assurer l'installation par un électricien agréé.
• Toute réparation et/ou maintenance doit être exclusivement effectuée par un technicien agréé ou votre distributeur. Pour l'utilisation et l'entretien de l'appareil, prière de suivre les instructions indiquées dans le manuel.
• Débranchez définitivement l'appareil lorsque vous ne l'utilisez pas.
• Si le cordon électrique de l'appareil est endommagé, faites-le changer par un électricien ou par votre distributeur/agréé.
• Pour allumer ou éteindre l'appareil, utilisez le bouton marche/arrêt sur le climatiseur ou sur la télécommande. Ne tirez pas sur la prise électrique pour l'éteindre. N'ouvre pas le climatiseur lorsqu'il est en marche. Débranchez toujours l'appareil avant de l'ouvrir.
• Débranchez toujours l'appareil avant toute activité d'entretien ou de nettoyage.
• Ne placez jamais de brûleur à gaz, fours, cuisinières sur la trajectoire du flux d'air.

Si vous avez les mains mouillées, n'appuyez pas sur les boutons de l'appareil et ne le manipulez pas. - Notez que l'unité extérieure émet un bruit de fonctionnement. L'utilisateur a la responsabilité de vérifier si l'appareil est en parfaite conformité avec la législation locale. - Cet appareil n'est pas créé pour des utilisateurs (y compris les enfants) qui seront un handicap moteur, mental ou sensoriel, ou qui manquent d'expérience et de connaissances, sauf s'ils sont surveillés par une personne responsable de leur sécurité. Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l'appareil. Il est recommandé de ne pas rester dans la trajectoire du flux d'air. - Ne buvez jamais l'eau évacuée par le climatiseur. - N'apportez aucune modification à l'appareil. Ne pas retirer l'isolant.

Attention!

• N'utilisez jamais l'appareil si le cordon électrique, la fiche électrique, le caisson ou le tableau de contrôle sont endommagés.
• Le non-respect des instructions peut mener à une annulation de la garantie de l'appareil.

Unité intérieure

① Panneau frontal ② Entrée d'air ③ Filtre à air (derrière le panneau frontal) ④ Sortie d'air ⑤ Lamelle horizontale ⑥ Lamelle verticale ⑦ Écran (8) Récepteur du signal de télécommande (9) Télécommande (pour plus de détails sur l'utilisation, voir chapitre E) 10 Bouton de commande manuelle (AUTO/COOL)

Unité extérieure

Liaisons frigorifiques, tuyau d'évacuation (liaisons frigorifiques non fournies pour modèle S30xx) Entrée d'air (latérale et arrêtée) Sortie d'air

Lorsque le dispositif de sécurité se met en route, l'indicateur lumineux clignote rapidement (5 fois par seconde).

Toutes les images de ce manuel et sur l'emballage ne sont pas contractuelles, elles ont uniquement une fonction d'illustration. Notre climatiseur peut être différent de celui des illustrations.

Indicateurs de fonctions sur l'écran de l'unité intérieure

① DÉGEL

Cet indicateur s'allume lorsque le climatiseur commence à dégeler automatiquement ou lorsque le contrôleur d'air chaud est activé en mode chauffage.

(2) AUTO

Cet indicateur s'allume lorsque le climatiseur est en mode automatique

TEMPERATURE

L'écran affiche la température régée en mode climatiseur.

FONCTIONNEMENT

Cet indicateur clignote à l'allumage de l'appareil et reste allumé lorsque le climatiseur fonctionne.

(5) MINUTERIE

Cet indicateur s'allume lorsque la minuterie (TIMER) est activée (ON/OFF).

Les fonctions de climatisation, chauffage et déshumidification sont optimales lorsqu'elles sont utilisées aux températures extérieures et intérieures suivantes:

Température Mode	Climatisation	Chauffage	Déshumidification
Temp. de la pièce	17°C - 32°C	10°C - 27°C	17°C - 32°C
Temp. extérieure	18°C - 43°C	-15°C - 24°C	11°C - 43°C

Attention

• Si le climatiseur est utilisé en dehors des températures indiquées ci-dessus, certains dispositifs de sécurité peuvent s'emettre en route et modifier le fonctionnement de l'appareil.
• Pièce avec un taux d'humidité relative inférieur à 80%. Si le climatiseur fonctionne dans une pièce dont le taux d'humidité relative est supérieur à 80%, de la condensation peut se former sur la surface de l'appareil. Ouvrez la lamelle verticale au maximum et mettez le ventilateur en route à la vitesse maximum.
• Pour une efficacité maximale, maintenez portes et fenêtres fermées lorsque votre appareil est en mode climatisation ou chauffage.

Le climatiseur peut s'utiliser grâce aux boutons de commande placés sur l'appareil ou avec la télécommande fournie. Pour l'utilisation de la télécommande, voir le chapitre E "Utilisation avec télécommande". Si vous l'utilisez sans télécommande, le climatiseur fonctionnera uniquement en mode AUTO. Pour une utilisation de l'appareil sans télécommande, suivez les instructions suivantes:

1. Ouvrez et soulevez le panneau frontal jusqu'à entendre un clic.
2. Appuyez une fois sur le bouton de commande manuelle ⑩ pour activer le mode AUTO.
3. Refermez fermement le panneau.

Attention

• En appuyant sur le bouton de commande manuelle, les modes de fonctionnement défilent dans l'ordre suivant : AUTO, COOL, OFF (Automatique/Climatisation/Arrêt).
• Si vous appuyez deux fois sur le bouton dans les 5 secondes, vous activez la fonction de climatisation COOL (Climatisation). Ceci ne doit être utilisé que pour tester l'appareil.
• Si vous appuyez une troisième fois sur le bouton, l'appareil s'arrête de fonctionner.
• Pour réactiver l'utilisation à distance, utilisez directement la télécommande.

• Orientez toujours la télécommande vers le récepteur de signal de l'unité intérieure. Aucun obstacle ne doit se trouver entre la télécommande et le récepteur, sinon le signal émis par la télécommande ne sera pas reçu par le récepteur et l'appareil ne fonctionnera pas correctement.
• La distance maximale à respecter entre la télécommande et le récepteur est de 6 à 7 mètres.

Garder la télécommande à portée de réception de son signal par le récepteur de l'unité. En sélectionnant la fonction minuterie, la télécommande transmet automatiquement un signal à l'unité intérieure à l'heure spécifique. Si la télécommande est dans une position empêchant la transmission du signal proprement dit, un décalage de 15 minutes au maximum peut se produire.

Présentation des fonctions de la télécommande

fig. 1

① Bouton On/off: Appuyez sur ce bouton pour mettre l'appareil en marche. Appuyez à nouveau sur le bouton pour éteindre l'appareil. ② Bouton Mode: À chaque pression sur ce bouton, les modes d'utilisation de l'appareil défilent dans l'ordre suivant. AUTO (Automatique), COOL (Climatisation), DRY (Déshumidification), HEAT (Chauffage) et FAN (Circulation d'air), comme indiqué ci-dessous:

③ Bouton + : Appuyez sur ce bouton pour augmenter la température interieure jusqu'à 30°C. ④ Bouton - : Appuyez sur ce bouton pour baisser la température interieure jusqu'à 17° C. ⑤ Bouton Fan (Circulation d'air): Ce bouton permet de sélectionner la vitesse de ventilation. À chaque pression sur ce bouton, les vittesses du ventilateur défilent dans l'ordre suivant: AUTO, LOW (basse), MED (moyenne) et HIGH (haute). Si vous sélectionnez le mode AUTO ou DRY (Déshumidification), la vitesse du ventilateur est générée automatiquement et n'est pas modifiable. ⑥ Bouton SLEEP: Appuyez sur ce bouton pour activer l'économiseur d'énergie. Appuyez à nouveau pour le désactiver. Cette fonction permet demaintir la température la plus comfortable. Attention, cette fonction s'utilise seulement avec les modes climatisation, chauffage et automatique [COOL, HEAT et AUTO]. N. B.: Si vous appuyez sur un autre bouton alors que la fonction SLEEP est activée, la fonction SLEEP s'annule. ⑦ Bouton Swing (Pivotement des lamelles): Appuyez sur ce bouton pour activer le mode SWING. Appuyez à nouveau sur le bouton pour désactiver la fonction.

Bouton Air direction: Appuyez sur ce bouton pour modifier l'angle de la lamelle directionnelle. À chaque pression sur le bouton, l'angle de la lamelle sera modifié de 6 degrés. Si la lamelle se retrouve dans une position qui affecte le fonctionnement du mode climatisation ou chauffage, l'appareil change automatiquement sa position. Lorsque vous appuyez sur ce bouton, aucun symbole n'apparaît sur l'écran de l'appareil. ⑨ Bouton Timer on (Mise en marche minuterie): Appuyez sur ce bouton pour régler l'heure de mise en route automatique de l'appareil. À chaque pression sur le bouton, vous avancez l'heure par intervales de 30 minutes. Lorsque l'écran affiche 10Hr, chaque pression sur le bouton permet d'avancer l'heure par intervales de 60 minutes. Pour annuler la fonction, maintenez la pression sur le bouton jusqu'à ce que 0.0 s'affiche. Bouton Timer off (Arrêt minuterie): Appuyez sur ce bouton pour régler l'heure d'arrêt automatique de l'appareil. À chaque pression sur le bouton, vous avancez l'heure par intervalles de 30 minutes. Lorsque l'écran affiche 10Hr, chaque pression sur le bouton permet d'avancer l'heure par intervalles de 60 minutes. Pour annuler la fonction, maintenez la pression sur le bouton jusqu'à ce que 0.0 s'affiche. ⑪ Bouton Reset: En appuyant sur ce bouton, vous pouvez annuler tous les réglages et revenir aux réglages d'origine. ⑫ Mode « Home Freezing Prevention » ou Prévention du gel dans votre intérieur / Bouton TURBO: En appuyant sur ce bouton alors que l'appareil est en mode climatisation [COOL], la puissance du climatiseur augmente. Pour désactiver le TURBO, appuyez à nouveau sur le bouton. Lorsque vous appuyez sur ce bouton (> 2 secondes), vous activez la fonction « Home Freezing Prevention ». Dans ce cas, l'unité ignore la température interieure programmée et la règle automatiquement sur environ 8 °C. Ceci permet d'éviter la formation de gel dans votre intérieur pendant les périodes froides, à un niveau de consommation le plus bas. Lorsque cette fonction est activée, le code « FP » s'affiche sur l'écran. Ce bouton peut seulement s'utiliser lorsque le climatiseur est en mode CHAUFFAGE. Pour désactiver la fonction « Home Freezing Prevention » : appuyez sur le bouton. ⑬ Bouton LOCK: En appuyant sur le bouton LOCK, vous pouvez verrouiller tous les réglages actuels. La télécommande ne réagit alors qu'au bouton LOCK. Pour désactiver la fonction LOCK, appuyez à nouveau sur le bouton. Bouton LED DISPLAY: En appuyant sur ce bouton, vous pouvez éteindre l'écran du climatiseur. Pour réactiver l'écran, appuyez à nouveau sur le bouton (uniquement sur les appareils équipés de cette fonction). Bouton Memory (mémoire): utilisé pour restaurer les réglages d'usine par défaut ou pour rétablir un réglage mémorisé. - lorsque la télécommande n'est pas encore programmée par l'utilisateur, la mémoire d'usine par défaut est en mode « auto » à C, avec une vitesse du ventilateur « auto ». En appuyant sur le bouton de la mémoire, l'unité va passer en mode « auto » à C, avec une vitesse du ventilateur « auto » - après modification des paramètres par l'utilisateur (par ex. chauffage, vitesse ventilateur faible et C) ces paramètres utilisés peuvent être mémorisés dans la télécommande en appuyant sur le bouton « Memory » (mémoire) pendant plus de 2 secondes. - lorsque l'unité interieure est réglée de manière aléatoire, en appuyant sur le bouton « Memory » (mémoire) pendant moins de 2 secondes, l'unité interieure passera au réglage programmé dans la mémoire de la télécommande.

Écran

① Indicateur émission de signaux : Ce voyant lumineux s'allume lorsquela télécommande envoie des signaux au récepteur de l'appareil. ② Indication mode de fonctionnement : Vous pouvez utiliser le bouton MODE pour afficher la fonction qui est activée: AUTO, COOL [climatisation], DRY [déshumidification], HEAT [chauffage] (Cette indication n'apparait pas sur les appareils qui ont uniquement la fonction de climatisation), FAN [circulation d'air]. ③ Écran digital/minuterie : Cet écran affiche la température programmée (17° C ~ 30°C). Lorsque la minuterie est activée (TIMER) les heures de mise en route/arrêt automatiques [ON/OFF] s'affichent également. L'écran n'affiche rien lorsque l'appareil est en mode circulation d'air [FAN]. ④ Indication vitesse de ventilation : Avec le bouton FAN SPEED vous pouvez sélectionner la vitesse du ventilateur (Auto-Basse - - Moyenne | - Haute |). La vitesse s'affiche alors sur l'écran. Attention ici n'est pas valable en mode AUTO! La vitesse du ventilateur est AUTO lorsque le mode de fonctionnement est AUTO ou DRY (sec). ⑤ Indication marche/arrêt : Ce symbole s'allume quelques instants lorsque l'appareil est mis en route avec la télécommande. ⑥ Affichage LOCK : La mention LOCK s'affiche lorsque vous appuyez sur le bouton LOCK. Appuyez à nouveau sur le bouton pour l'éteindre. ⑦ Affichage veille : Affiché lors du fonctionnement en veille. Appuyer à nouveau sur le bouton SLEEP (veille) pour annuler.

La figure 2 montre toutes les fonctions qui peuvent s'afficher. Dans la pratique, seules les fonctions concernées s'affichent sur l'écran.

Installer / changer les piles

Utilisez deux piles alcalines sèches (AAA/LR03).

N'utilisez pas de piles rechargeables.

1. Au dos de la télécommande, ouvre le couvercle en le faisant coulisser dans le sens de la flèche.
2. Installez les nouvelles piles en veillant à placer les pôles positifs (+) et négatifs (-) dans le bon sens.
3. Remettez le couvercle en place en le faisant glisser dans sa position d'origine.

• Si les piles sont retirées, toute la programmation sera effacée de la télécommande. Après avoir introduit de nouvelles piles, la télécommande doit être reprogrammée.
• Lorsque vous changez les piles, utilisez des piles du même type. Pour éviter tout dysfonctionnement de la télécommande, utilisez uniquement des piles neuves.
• Retirez les piles de la télécommande si vous ne l'utilisez pas pendant plusieurs semaines. Vous évitez ainsi toute fuite des piles qui pourrait endommager la télécommande.
• Dans des conditions normales d'utilisation, une pile a une durée moyenne d'utilisation de 6 mois.
• Changez les piles lorsque l'unité intérieure n'émet plus de bip ou lorsque l'indicateur de transmission ne s'allume plus.
• N'utilisez jamais simultanément des piles usagées avec des piles neuves. Ne mélangez pas non plus différents types de piles (par exemple, alcalines et dioxyde de manganèse).

Mode automatique

Une fois le climatiseur prêt à l'emploi (vérifier si l'unité est branchée et si l'alimentation électrique est disponible), mettez-le en marche en appuyant sur le bouton. L'indicateur de fonctionnement clignote sur l'écran de l'unité intérieure.

1. Pour sélectionner le mode AUTO, appuyez sur le bouton Mode.
2. Pour régler la température désirée dans la pièce, appuyez ensuite sur le bouton + ou -.
3. Pour mettre le climatiseur en marche, appuyez sur le bouton On/off. L'indicateur lumineux de fonctionnement s'allume sur l'écran de l'unité intérieure. Le mode de fonctionnement du climatiseur est AUTO. La vitesse de ventilation est gérée automatiquement par l'appareil.
4. Pour arrêter le climatiseur, appuyez à nouveau sur le bouton On/off.

• S'il est en mode AUTO, le climatiseur peut sélectionner automatiquement la fonction COOL (Climatisation), FAN (Circulation d'air), HEAT (Chauffage) ou DRY (Déshumidification) selon l'écart mesuré entre la température ambiant et la température programmée sur la télécommande.
• Si vous trouvez le mode AUTO incomfortable, vous pouvez sélectionner un autre mode de fonctionnement manuellement.

Modes COOL (climatisation), HEAT (chauffage), et FAN (circulation d'air)

1. Si vous trouvez le mode AUTO inconfortable, vous pouvez sélectionner manuellement les fonctions COOL (Climatisation), DRY (Déshumidification), HEAT (Chauffage) (uniquement sur les climatiseurs avec pompe à chaleur), ou FAN (Circulation d'air). Pour cela, appuyez sur le bouton ②.
2. Pour régler la température souhaitée dans la pièce, appuyez sur les boutons + ou - (③ et ④).
3. Appuyez sur le bouton ⑤ pour sélectionner le mode FAN (Circulation d'air) ou le mode AUTO, HIGH, MED ou LOW.
4. Appuyez sur le bouton ① On/off. L'indicateur de fonctionnement s'allume et le climatiseur se met en marche. Pour arrêter le climatiseur, appuyez à nouveau sur le bouton ① On/off.

Le mode FAN (Circulation d'air) ne peut pas être utilisé pour contrôler la température. Dans ce mode de fonctionnement, seuls les points 1, 3 et 4 sont applicables.

Mode DRY (déshumidification)

1. Pour sélectionner le mode DRY (Déshumidification), appuyez sur le bouton ② Mode.
2. Pour régler la température, appuyez sur les boutons + ou - (③ et ④).
3. Appuyez sur le bouton ① On/off. L'indicateur de fonctionnement s'allume et le climatiseur se met en marche en mode DRY (Déshumidification). Pour arrêter le climatiseur, appuyez à nouveau sur le bouton ① On/off.

Suite à la différence entre la température programmée et la température ambiantes, le climatiseur en mode DRY (Déshumidification) s'activera plusieurs fois automatiquement, sans enclencher les fonctions COOL (Climatisation) et FAN (Circulation d'air).

Minuterie

Pour programmer l'horaire de mise en route et d'arrêt du climatiseur, appuyez sur les boutons Timer on/off (9 et 10). L'horaire programmé sur la télécommande est limité à une période comprise entre une demi-heure et 24 heures.

1. Pour régler l'heure de MISE EN ROUTE.

1.1 Appuyez sur le bouton ⑨ Timer on, l'écran de la télécommande affiche ON TIMER, le dernier heure de mise en route programme et le signal "h". Vous pouvez maintenant programmer le nouvel heure de mise en route. 1.2 Appuyez à nouveau sur le bouton ⑨ Timer on pour saisir l'heure de mise en route. 1.3 Une fois l'heure saisi, la télécommande transmet le signal au climatiseur. L'opération prend une démarche de seconde.

1. Pour régler l'heure d'ARRÊT.

2.1 Appuyez sur le bouton ⑩ Timer off, l'écran de la télécommande affiche OFF TIMER, le dernier horaire d'arrêt programme et le signal "Hr". Vous pouvez maintenant programmer le nouvel horaire d'arrêt. 2.2 Appuyez à nouveau sur le bouton ⑩ Timer off pour saisir l'horaire d'arrêt. 2.3 Une fois l'horaire saisi, la télécommande transmet le signal au climatiseur. L'opération prend une dizaine de secondes.

Exemple de réglage de la minuterie

Mise en marche du climatiseur dans 6 heures.

1. Appuyer sur le bouton TIMER ON (minuterie marche), le dernier réglage de l'heure de début de fonctionnement et le symbole « h » s'affichent à l'écran.
2. Appuyer sur le bouton TIMER ON (minuterie marche) pour afficher « 6:0h »
3. Attendez une seconde et l'écran numérique affichera à nouveau la température. Le voyant « TIMER ON » (minuterie marche) reste allumé et cette fonction est activée.

Minuterie combinée

(réglement minutes ON (marche) et OFF (arrêt) simultanément).

(On -- Stop -- Start operation) (marche -- arrêt -- opération de démarrage) Cette fonctionnalité est utile si l'on peut arrêter le conditionneur une fois que l'on s'est couché et le remettre en marche au réveil ou lorsque l'on rentre à son domicile.

Pour arrêter le climatiseur 2 heures après le réglage et le remettre en marche 10 heures après le réglage.

1. Appuyer sur le bouton TIMER OFF (minuterie arrêt).
2. Appuyer à nouveau sur le bouton TIMER OFF (minuterie arrêt) pour afficher 2.0 h sur l'écran TIMER OFF (minuterie arrêt).
3. Appuyer sur le bouton TIMER ON (minuterie marche).
4. Appuyer à nouveau sur le bouton TIMER ON (minuterie marche) pour afficher 10 h sur l'écran.
5. Attendez une seconde et l'écran numérique affichera à nouveau la température. Le voyant TIMER ON/OFF (minuterie marche/arrêt) reste allumé et cette fonction est activée.

• Si les heures de mise en route et d'arrêt sont identiques, l'heure d'arrêt sera automatiquement décalée d'une demi-heure (période inférieure à 10Hr) ou d'une heure (période supérieure à 10Hr).
• Pour modifier l'horaire de la minuterie, appuyez sur le bouton TIMER correspondant et programmez un nouvel horaire.
• L'heure programmée est relative, elle est basée sur l'horaire actuel de l'appareil.

Avertissement

• Ne mouillez jamais la télécommande.
• Protégez la télécommande des hautes températures et des radiations. Pour éviter tout dysfonctionnement, n'exposez pas le récepteur intérieur aux rayons directs du soleil.
• N'utilisez jamais simultanément des piles usagées avec des piles neuves. Ne mélangez pas non plus différents types de piles (par exemple, alcalines et dioxyde de manganèse).

Pour utiliser notre climatiseur de façon optimale, prenez en compte les consignes suivantes :

• Dirigez correctement le flux d'air, en évitant de l'orienter directement vers les gens.
• Réglez la température pour créer le niveau de confort le mieux adapté. Ne réglez pas des températures trop extrêmes. Fermez portes et fenêtres pour assurer l'efficacité de l'appareil.
• Pour programmer la mise en route automatique du climatiseur, utilisez le bouton TIMER ON (Minuterie) sur la télécommande.
• Ne posez aucun objet près de l'entrée d'air ou de la sortie d'air, le climatiseur pourrait mal fonctionner et même s'arrêter. Vérifie[ifiez] qu'aucun obstacle ne gène le flux d'air. L'air pulsé par l'appareil doit pouvoir être diffusé dans toute la pièce sans rencontre[r] d'obstacle. Et inversement, l'air doit pouvoir entrer dans l'appareil sans être gêné. Pour garantir de bonnes performances en mode climatisation et chauffage, nettoyez régulièrement le filtre à air. Nous recommandons un nettoyage des filtres toutes les deux semaines.
• Ne faites pas fonctionner l'appareil avec la lame horizontalement en position fermée.

• Pour une température confortable et régulière, il est important d'orienter correctement le flux d'air.
• Réglez la position de la lamelle horizontale à l'aide du bouton ⑧ de la télécommande. La lamelle verticale se règle manuellement.

Régler le flux d'air horizontalement (haut - bas)

Le climatiseur règle automatiquement le flux d'air horizontal en fonction du mode de fonctionnement de l'appareil.

Cette fonction doit être activée lorsque le climatiseur est en marche. Gardez le bouton ⑧ de la télécommande appuyé pour positionner la lamelle dans la direction souhaitée.

• Réglez l'orientation du flux d'air horizontalement, dans la direction souhaitée.
• Dans les modes de fonctionnement suivants, le flux d'air s'oriente automatiquement horizontalement avec réglée en appuyant sur le bouton ⑧ de la télécommande.

Orienter le flux d'air verticalement (gauche - droite)

Réglez la position de la lamelle verticale à l'aide du levier latéral, à gauche ou à droite de la lamelle (selon modèle). Lorsque le climatiseur est en marche et que la lamelle verticale est dans une position spécifique, réglez le levier latéral dans la position souhaitée.

Attention!

Veillez à ne pas toucher le ventilateur derrière les lamelles verticales!

Toutes les images de ce manuel et sur l'emballage ne sont pas contractuelles, elles ont uniquement une fonction d'illustration. Notre climatiseur peut être différent de celui des illustrations.

Activer le balancement automatique de la lames horizontales (haut - bas)

Cette fonction doit être activée lorsque le climatiseur est en marche.

• Appuyez sur le bouton ⑦ de la télécommande.
• Pour arrêter la fonction, appuyez à nouveau sur le bouton ⑦. Pour bloquer la lame dans la position souhaitée, appuyez sur le bouton ⑧.

Attention

• Les boutons ⑦ et ⑧ sont désactivés lorsque l'appareil est arrêté (même lorsque la minuterie est enclenchée TIMER ON).
• Lorsque l'appareil est en mode climatisation ou déshumidification, ne le faites pas fonctionner trop longtemps avec la lamelle horizontale en position basse. De la condensation pourrait se former sur la lamelle horizontale et couler.
• Pour éviter tout dysfonctionnement de l'appareil, ne roulez jamais la lamelle horizontally manuelle. Dans le cas d'un dysfonctionnement, éteignez puis rallumez l'appareil. Pour positionner la lamelle horizontally, utilisez toujours les boutons ⑦ ou ⑧ de la télécommande.
• Lorsque le climatiseur est immédiatement remis en route après un arrêt, la lamelle horizontale reste immobile pendant 10 secondes environ.
• En mode COOL (Climatisation) ou HEAT (Chauffage), l'angle d'ouverture de la lamelle horizontale doit pas être trop réduit. Un flux d'air trop réduit peut perturber les performances de l'appareil.
• N'utilise pas l'appareil avec la lamelle horizontalement entièrement fermée.
• Lorsque le climatiseur se met en route, la lamelle horizontalement peut émettre un bruit pendant 10 secondes. Ceci est normal.

COOLING/CLIMATISATION

HEAT/CHAUFFAGE

DRY/DESHUMIDIFICATION

Mode automatique

Lorsque vous mettez le climatiseur en mode AUTO (bouton ② sur la télécommande), il sélectionne automatiquement la fonction COOL (Climatisation), HEAT (Chauffage) ou FAN (Circulation d'air) en fonction de la température que vous avez sélectionnée et de la température ambiant. - Le climatiseur compare automatiquement la température de la pièce avec celle que vous avez programmée. - Si vous trouvez le mode AUTO inconfortable, vous pouvez sélectionner un autre mode de fonctionnement manuellement.

Veille/mode économiquе

• Appuyez sur le bouton ⑥ SLEEP / VEILLE en mode COOL (Climatisation), HEAT (Chauffage) ou AUTO, le climatiseur augmentera (climatisation) ou diminuera (chauffage) automatiquement la température de 1°C par heure. La température souhaitée sera atteinte 2 heures plus tard. Et reste fixe pendant 5 heures. Après 5 heures, l'unité s’arrête. La vitesse de ventilation est gérée automatiquement.

• Le mode déshumidification sélectionne automatiquement son régime de fonctionnement en mesurant la différence entre la température programmée et la température de la pièce.
• En mode déshumidification, l'appareil régule la température en allumant et éteignant successivement sa fonction de climatisation ou de ventilation. La vitesse du ventilateur est régulée automatiquement. Lorsque l'appareil est en mode climatisation, il déshumidifie également l'air ambiant.

Lorsque le climatiseur est en mode déshumidification, la température de la pièce peut baisser. Il est possible qu'un hygrostat mesure alors un taux d'humidité relative plus important, mais l'humidité absolue de la pièce est cependant en baisse, en fonction du volume d'humidité dans la pièce (cuisine, personnes, etc.)

A + B = Filtrat carbon actif et/ou filtrat 3TM HAF

Avertissement

Éteignez puis débranchez toujours le climatiseur avant de le nettoyer.

Attention

• Pour essuyer l'unité intérieure et la télécommande, utiliser un chiffon propre.
• Si l'unité interieure est très sale, utilisez un chiffon légèrement humide.
• Le panneau frontal de l'unité intérieure peut être démonté et nettoyé à l'eau. Veillez à bien l'essuyer avec un chiffon avant de le remettre en place.
• N'utilisez pas de lingettes imbibées de nettoyants chimiques pour le nettoyage de l'appareil.
• N'utilise pas d'essence, diluants, poudres à récurer ou autres produits solvants de ce type. Ils peuvent craqueler ou déformer la surface en plastique de l'appareil.

Nettoyer le filtre à air

Un filtre à air bouché réduit l'efficacité du climatiseur. Nettoyez le filtre toutes les deux semaines.

1. Soulevez le panneau de l'unité intérieure jusqu'à entendre un 'clic'.
2. Saisissez la poignée du filtre à air et soulevez doucement pour retirer le filtre de son support. Rabaissez-le ensuite.
3. Retirez le filtre écran de l'unité intérieure.
4. Nettoyez le filtre écran toutes les deux semaines.
5. Nettoyez le filtre écran à l'eau ou avec un aspirateur.
6. Le filtre à charbon actif à l'arrêt ne peut pas être nettoyé. Une fois sale, ce filtre ne pourrait tout simplement pas filtrer les odeurs désagréables. Ce filtre devra alors être remplacé par un nouveau filtre, (disponible chez votre fournisseur). Il est recommandé de remplacer ce filtre 2 fois par saison.
7. Une fois sale, le filtre 3M HAF de couleur verte présente des signes visibles de saleté, sur et dans le filtre. Lorsque ce filtre est sale, il ne peut pas être nettoyé et doit être remplacé par un filtre neuf (disponible chez votre fournisseur). Il est recommandé de remplacer ce filtre 2 fois par saison.

Nouveau filtré

Le remplacement du filtre est recommandé

1. Après le remplacement du filtre à charbon actif et du filtre 3M HAF dans le support de filtre sur le filtre écran, celui-ci peut être remis dans le climatiseur.
2. Avant d'être remis en place, le filtre doit être parfaitement sec et ne présenter aucun défaut.
3. Remettez le filtre rafraîchisseur d'air en place.

1. Insérez le haut du filtre à air dans l'unité en alignant bien les bords gauche et droit.

Entretien

Si vous n'utilisez pas le climatiseur pendant une longue période, effectuez les opérations suivantes avant de le ranger:

• Mettez la ventilation en route pendant 6 heures pour sécher l'intérieur de l'unité.
• Éteignez ensuite le climatiseur puis débranchez-le. Retirez les piles de la télécommande.
• L'unité extérieure nécessite un entretien et un nettoyage périodiques à faire effectuer par un technicien spécialisé et/agréé.

Vérifications avant usage

Soyez sûr que les fils électriques de l'appareil ne sont pas endommagés ni débranchés. - Soyez sûr que le filtre à air est bien installé dans l'appareil. - Soyez sûr que l'entrée et la sortie d'air ne sont pas entravés ni bloqués, surtout lorsque le climatiseur n'a pas été utilisé pendant longtemps.

Attention

• Pour éviter tout risque de coupure, ne touchez pas les parties métalliques de l'unité lorsqu'elles vous retirez le contrôle.
• N'utilisez jamais d'eau pour nettoyer l'intérieur du climatiseur. Exposer l'appareil à de l'eau peut détruire l'isolation et provoquer des chocs électriques.
• Avant de le nettoyer, l'appareil doit toujours être éteint et débranché.

Les fonctions suivantes peuvent s'activer automatiquement lorsque le climatiseur est en marche.

Protection du compresseur

Une fois arrêté, le compresseur de l'appareil ne se remet en marche qu'au bout de 3 minutes.

Anti-air froid

L'appareil est conçu pour ne pas souffler d'air froid en mode HEAT (Chauffage), lorsque l'échangeur de chaleur se trouve dans une des situations suivantes et quand la température programmée n'a pas été atteinte.

A. Quand la fonction chauffage se met en route. B. Dégel. C. Chauffage à basse température.

Dégel

Lorsque l'appareil dégèle, les ventilateurs intérieur et extérieur ne tournent pas. - Un climat extérieur froid et humide réduit les performances de chauffage de l'appareil, c'est pourquoi l'unité extérieure peut sembler geler pendant le cycle de chauffage. - Dans ce cas, l'appareil stoppe périodiquement le mode chauffage et passe automatiquement en mode dégel. La durée de la fonction de dégel varie de 4 à 10 minutes selon la température extérieure et la quantité de gel sur l'unité extérieure.

2. L'unité intérieure diffuse de la vapeur.

• L'appareil peut diffuser de la vapeur. Ceci est dû à une grande différence de température entre l'entrée et la sortie d'air en mode COOL (Climatisation) dans une pièce à fort taux d'humidité relative.
• L'appareil peut diffuser de la vapeur lorsque la fonction HEAT (Chauffage) se remet en route après un cycle de dégel.

3. Le climatiseur émet un léger bruit.

Le compresseur peut émettre un léger sifflement lorsqu'il est en route ou qu'il vient de s'arrêter. Ce bruit est émis par le gaz réfrigérant contenu dans l'appareil. Le compresseur peut également émettre un léger grincement lorsqu'il est en route ou qu'il vient de s'arrêter. Ce bruit est normal, il s'explique par l'expansion et la contraction des pièces en plastique de l'appareil dues aux changements de températures. - Un bruit peut également être émis lorsque la lamelette se remet dans sa position d'origine.

4. L'unité intérieure diffuse de la poussière.

• Ceci est normal si le climatiseur n'a pas été utilisé pendant longtemps ou lors de sa toute première utilisation.

5. L'unité intérieure diffuse une mauvaise odeur.

L'unité intérieure peut diffuser les mauvaises odeurs qu'elle a aspirées. Ces odeurs peuvent être générées par les matériaux de construction de la pièce, les meubles ou la fumée.

1. Le climatiseur fonctionne en mode FAN (Circulation d'air) depuis le mode COOL (Climatisation) ou HEAT (Chauffage).
2. Lorsque la température interieure atteint la température programmée, le compresseur s'arrête automatiquement et le climatiseur passe en mode FAN (Circulation d'air). Le compresseur se remet en route lorsque la température interieure augmente en mode COOL (Climatisation) ou descend en mode HEAT (Chauffage).
3. Lorsque le climatiseur est en marche dans une pièce à fort taux d'humidité relative (supérieure à 80%), de la condensation peut se former sur l'unité intérieure. Positionnez la lame horizontalement en ouverture maximum et mettez le ventilateur en route à la vitesse maximum.
4. Mode Chauffage.
5. En mode chauffage, l'air est aspiré par l'unité extérieure, chauffé puis diffusé par l'unité intérieure. Lorsque la température extérieure baisse, celle de l'air aspiré baisse donc également. En même temps, la charge de chauffage du climatiseur augmente suite à l'écart entre la température intérieure et extérieure. Si une température comfortable ne peut pas être atteinte par le climatiseur, nous vous recom-mandons d'utiliser un chauffage d'appoint.
6. Remise en route automatique.
7. En cas de coupure de courant, l'appareil s'éteint complètement.

L'appareil est équipé d'un dispositif de remise en route automatique. Lorsque le courant se rétablit, le climatiseur se remet donc automatiquement en marche. Les données précédemment saisies par l'utilisateur restent mémorisées.

PANNE

Si l'une des situations suivantes se présente, débranchez immédiatement le climatiseur et contactez votre distributeur:

• Les fusibles sautent ou le coupe-circuit s'enclenche fréquemment.
• De l'eau ou un autre objet a pénétré dans le climatiseur.
• La télécommande fonctionne mal ou pas du tout. Autres situations anormales.
• Le voyant de fonctionnement clignote 5 fois par seconde, même après avoir débranché puis rebranché l'appareil.

Problème	Cause	Solution
L'appareil ne se met pas en marche	Coupure de courant	Attendez le rétablissement de l'électricité.
	L'unité est peut-être débranchée	Vérifiez si la fiche électricque est bien enforcée dans la prise murale.
	Le fusible peut avoir sauté.	Changez le fusible / rétablissez le disjoncteur / coupe-circuit
	La pile de la télécommande peut être épaisée.	Changez la pile.
	La télécommande est à plus de 6 à 7 m de l'unité, ou des obstacles se trouvent entre la télécommande et le récepteur.	Rapprochez la télécommande de l'unité. Supprimez les obstacles.Orientez la télécommande vers le récepteur de l'unité interieure.
	L'horaire saisi avec la minuterie est incorrect.	Patientez ou annulez l'horaire saisi.
L'appareil diffuse de l'air mais ne climatise/chauffe pas la pièce suffisamment.	La température n'a pas été programmée correctement.	Programmez la température correctement. Voir chapitre E "utilisation avec télécommande".
	Le filtré à air est bouché.	Nettoyez le filtré à air.
	Les portes et fenêtres de la pièce sont ouvertes.	Fermez les portes et fenêtres.
	Entrée/sorting d'air intérieure/extérieure est bouchée.	Débouchez les entrées/sorties puis remettez l'appareil en route.
	Le dispositif de protection du compresseur est activé (arrêt pendant 3 minutes).	Patientez
	L'appareil dégele actuellement l'unité extérieure.
La vitesse de ventilation FAN ne peut pas être modifiée	Le climatiseur est en mode AUTO	Vitesse de ventilation uniquement régliable en mode HEAT (Chauffage), COOL (Climatisation) et FAN (Circulation d'air).
	Le climatiseur est en mode DRY (Déshumidification)
L'indicateur de TEMP. ne s'affiche pas.	Le climatiseur est en mode FAN (Circulation d'air)	Température non calculable en mode FAN (Circulation d'air)

Si la panne n'a pas pu être résolue, prière de contacter votre distributeur. Expliquez-lui la panne observée et indiquez-lui la référence du modèle de suive climatisationur.

Toute réparation de l'appareil doit être exclusivement effectuée par un technicien/agréé.

Le climatiseur a une garantie de 24 mois à partir de la date d'achat. Durant cette période, tous les défauts de fabrication et de matériel sont réparés gratuitement. Le règlement est le suivant:

1. Toutes autres revendications de dommages et intérêts, dommages consécutifs inclus, seront expressément refusées.
2. La réparation ou le changement de pièces durant la période de garantie ne provoque pas un prolongement de cette même garantie.
3. La garantie n'est pas valable en cas de modification de l'appareil, d'utilisation de pièces non d'origine, ou de réparation effectuée par des tiers personnes.
4. Les pièces subissant une usure normale, comme le filtre, ne sont pas garanties.
5. La garantie n'est valable que sur présentation de la preuve d'achat originale et datée sur laquelle aucune modification n'a été apportée.
6. La garantie ne couvre pas les dégâts causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.
7. Les frais d'expédition et les risques liés à l'envoi du climatiseur ou de ses pièces sont toujours à la charge de l'acheteur.
8. La garantie ne couvre pas les dégâts causés par l'utilisation de filtres non conformes.
9. La garantie ne couvre pas la perte et/ou fuite de gaz réfrigérant causée par une installation effectuée par une personne non agréée. La garantie ne couvre pas les dommages liés à une installation, connexion ou déconnexion ne répondant pas aux prescriptions législatives en vigueur et/ou aux indications contenues dans ce manuel.

Contacter votre réparateur si ces instructions ne suffisent pas à résoudre la panne. Si l'appareil doit être démonté, seul un technicien agréé et possédant les qualifications requises peut effectuer les opérations de déconnexion/reconnexion.

M SPECIFICATIONS TECHNIQUES

Modèle		S 3025	SC 3025
Type climatiseur		Climatiseur monté sur mur	Climatiseur monté sur mur
Capacité de refroidissement nom. (min - max) *	W	2500 (700-2900)	2500 (700-2900)
Classe EE*		A	A
EER*		3.24	3.24
Capacité de chauffage nom. (min - max) *	W	2700 (700-3200)	2600 (700-3200)
Performance en mode chauffage		A	A
COP*		3.61	3.61
Capacité de déshumidification ** / ***	L / 24h	24	24
Conso. énergie mode refroidissement	kW	0,77	0,77
Conso. énergie mode chauffage	kW	0,75	0,73
Consommation annuelle d'énergie	kWh	385	385
Alimentation électrique	V / Hz / Ph	230~ / 50 / 1	230~ / 50 / 1
Intensité courant refroidissement/chauffage (nom.)	A	3.4 / 3.4	3.4 / 3.2
Courant max.	A	5	5
Flux d'air **	m³/h	470/410/350	450/400/350
Pour pièces jusqu'à**	m³	60-85	60-85
Type comprésur		rotatif	rotatif
Vitesses ventilateur		3	3
Amplitude thermostatique	°C	17 - 30	17 - 30
Amplitude fonctionnement	°C	-15 - +43	-15 - +43
Commandes manuelle/mécanique/électronique		Télécommande Electronique	Télécommande Electronique
Télécommande Oui / Non		O	O
Types filtres à air		Écran, Charbon actif, 3M HAF	Écran, Charbon actif, 3M HAF
Type / charge réfrigérant	r / g	R410A / 660	R410A / 700
Diamètre tuyau réfrigérant liquide-gaz	mm	6.35 / 9.53	Raccord rapide
Pression d'entrée / sortie (max)	bar	8 / 26 (15 / 42)	8 / 26 (15 / 42)
Dimensions unité intérieure (L x h x p)	mm	710x250x190	790x275x190
Dimensions unité extérieure (L x h x p)	mm	660x540x250	700x535x235
Poids net unité intérieure	kg	7	14
Poids net unité extérieure	kg	28	30
Poids brut unité intérieure	kg	11	17
Poids brut unité extérieure	kg	31	33
Niveau sonore unité intérieure	dB(A)	28 - 34	29 - 40
Niveau sonore unité extérieure	dB(A)	52	52
Classe protection unité intérieure	IP	IP20	IP20
Classe protection unité extérieure	IP	IP24	IP24
Puissance fusible		T3.15A / 250V	T3.15A / 250V

• EN 14511-2007 Information à titre indicatif * Suppression de l'humidité à 32°C, 80% HR

Ne pas jeter vos appareils électriques et piles avec vos ordures ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, informez-vous auprès de votre distributeur ou des autorités locales.

Environnement: Cet appareil contient un gaz fluoré à effet de serre dont l'utilisation est réglementée par le protocole de Kyoto. Toute réparation ou démontage de cet appareil doit exclusivement être effectué par un personnel qualifié.

S 3032	SC 3032	S 3050	SC 3050
Climatiseur monté sur mur	Climatiseur monté sur mur	Climatiseur monté sur mur	Climatiseur monté sur mur
3200 (700-4000)	3200 (700-4000)	5000 (1500-6500)	5000 (2800-5700)
A	A	A	A
3.23	3.23	3.21	3.21
3600 (800-4700)	3600 (800-4700)	5000 (1600-6700)	5000 (2300-6200)
A	A	A	B
3.7	3.7	3.61	3.41
28	28	41	41
0,99	0,99	1,55	1,55
0,97	0,97	1,38	1,46
495	495	775	775
230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
4.4 / 4.5	4.4 / 4.5	6.9 / 6.2	7.0 / 6.7
8,5	8	12	15
580/460/390	580/460/390	880/800/700	840/780/680
80 - 100	80 - 100	125 - 150	125 - 150
rotatif	rotatif	rotatif	rotatif
3	3	3	3
17 - 30	17 - 30	17 - 30	17 - 30
-15 - +43	-15 - +43	-15 - +43	-15 - +43
Télécommande électronique	Télécommande électronique	Télécommande électronique	Télécommande électronique
O	O	O	O
Écran, Charbon actif, 3M HAF	Écran, Charbon actif, 3M HAF	Écran, Charbon actif, 3M HAF	Écran, Charbon actif, 3M HAF
R410A / 930	R410A / 930	R410A / 1180	R410A / 1700
6.35 / 9.53	Raccord rapide	6.35 / 12.7	Raccord rapide
8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)
790x275x190	790x275x190	940x275x198	940x275x198
660x540x250	780x540x250	760x590x285	845x695x335
9	14	11	15
30	35	41	53
12	18	14	20
32	38	44	57
31 - 40	32 - 41	37 - 45	40 - 46
54	54	56	59
IP20	IP20	IP20	IP20
IP24	IP24	IP24	IP24
T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

Cet appareil contient du gaz réfrigérant R410A. Voir quantité dans le tableau ci-dessus. Ne diffusez pas de gaz R410A dans l'atmosphère : R410A est un gaz fluoré à effet de serre à potentiel de réchauffement global (Global Warming Potential - GWP) = 1975.

Nous vous informons que les notices d'utilisation et/ou d'installation sont disponibles sur notre site www.zibro.fr

4, Rue Jean Sibelius

B. P. 185

76410 SOTTEVILLE-SOUS-LE-VAL

tel: [phone]

fax: [phone]

email: [e-mail]

Feiyue Group Europe ApS

Troensevej 7

DK 9220 Aalborg Ø

tel: [phone]

fax: [phone]

Scott Brothers Ltd.
