AFICIO SP 3600DN - Imprimante laser RICOH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante laser monochrome
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression	40 pages par minute
Capacité du bac d'alimentation	250 feuilles
Connectivité	USB 2.0, Ethernet, Wi-Fi (en option)
Langages d'impression	PostScript 3, PCL 5c, PCL 6
Dimensions approximatives	400 x 360 x 300 mm
Poids	12 kg
Consommation électrique	350 W (en fonctionnement), 30 W (veille)
Niveau sonore	54 dB (en fonctionnement)
Entretien et nettoyage	Nettoyage régulier du tambour et des rouleaux, remplacement de la cartouche de toner
Pièces détachées et réparabilité	Cartouches de toner, tambours, pièces internes disponibles
Garantie	1 an (extension possible)
Compatibilités	Windows, macOS, Linux
Fonctions principales	Impression recto verso automatique, impression en réseau
Sécurité	Fonctionnalités de sécurité réseau, protection par mot de passe

FOIRE AUX QUESTIONS - AFICIO SP 3600DN RICOH

Comment résoudre les problèmes d'impression floue avec le RICOH AFICIO SP 3600DN ?

Vérifiez que le toner est correctement installé et non vide. Nettoyez le tambour d'impression et assurez-vous que le papier utilisé est de bonne qualité et adapté à l'imprimante.

Que faire si l'imprimante ne se connecte pas au réseau ?

Vérifiez que le câble réseau est correctement branché. Assurez-vous que les paramètres réseau de l'imprimante sont correctement configurés. Redémarrez l'imprimante et le routeur si nécessaire.

Pourquoi l'imprimante affiche un message d'erreur de bourrage papier ?

Vérifiez si du papier est coincé dans l'imprimante. Ouvrez tous les compartiments et retirez délicatement le papier. Assurez-vous que le papier est chargé correctement dans le bac.

Comment remplacer la cartouche de toner sur le RICOH AFICIO SP 3600DN ?

Ouvrez le panneau avant de l'imprimante, retirez la cartouche de toner usagée et remplacez-la par une nouvelle cartouche en veillant à bien l'enclencher.

Que faire si les impressions sortent avec des lignes blanches ?

Cela peut indiquer que le tambour d'impression est usé ou que le toner ne s'est pas bien réparti. Vérifiez et remplacez le tambour si nécessaire et assurez-vous que la cartouche de toner est bien installée.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site Web de RICOH et téléchargez la dernière version du firmware pour votre modèle. Suivez les instructions fournies pour effectuer la mise à jour via le panneau de contrôle de l'imprimante.

Comment imprimer en recto-verso avec le RICOH AFICIO SP 3600DN ?

Accédez aux paramètres d'impression sur votre ordinateur et sélectionnez l'option 'Impression recto-verso' avant de lancer l'impression.

Que faire si l'imprimante n'imprime pas du tout ?

Vérifiez que l'imprimante est allumée et connectée à l'ordinateur. Assurez-vous qu'il n'y a pas de messages d'erreur affichés. Redémarrez l'imprimante et essayez d'imprimer à nouveau.

Pourquoi le RICOH AFICIO SP 3600DN ne détecte-t-il pas le papier ?

Assurez-vous que le papier est chargé correctement dans le bac et que le type de papier est compatible. Vérifiez également que le capteur de papier n'est pas obstrué.

MODE D'EMPLOI AFICIO SP 3600DN RICOH

Chargement du papier

Dépannage

Pour les informations qui ne se trouvent pas dans le présent manuel, veuillez vous reporter aux fichiers HTML/PDF sur le CD-ROM fourni.

Pour une utilisation correcte et en toute sécurité, veillez à bien suivre les consignes de sécurité dans le manuel « À dire avant de commencer » avant d'utiliser l'appareil.

TABLE des matières

Manuels pour cet appareil 3 Listes des manuels. 5

1. Prise en main

Avant de commencer 7

Comment lire les manuels. 7 Informations spécifiques au modèle. 8 Liste des options. 9

Guide relatif aux noms et fonctions des composants 10

Guide des composants. 10 Guide relatif aux noms et fonctions du panneau de commande. 14 Guide relatif aux noms et fonctions de l'écran du panneau de commande. 15

Mise sous tension/hors tension. 17

Mise sous tension 17 Mise hors tension. 18 Économie d'énergie 18

Affichage des écrans de configuration de l'imprimante à l'aide du panneau de commande. 20

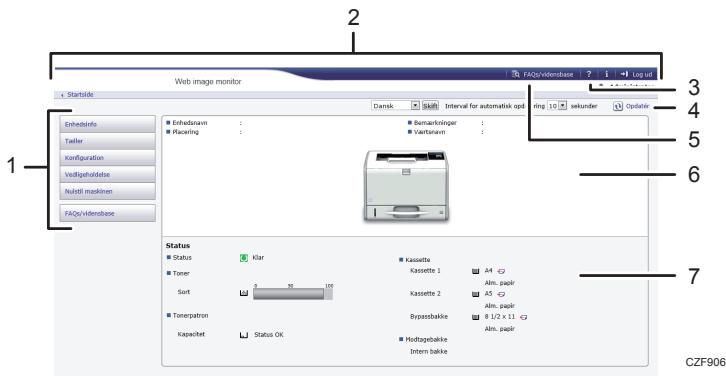

Utilisation de Web Image Monitor 21 Affichage de la page d'accueil 22

2. Chargement du papier

Procédure de chargement du papier 25 Caractéristiques du format papier 26 Caractéristiques du type de papier 29 Précautions à prendre avec le papier 31 Chargement du papier dans les magasins papier 33

Lorsque vous chargez du papier plus grand que le format A4 ou 8½ × 11 37

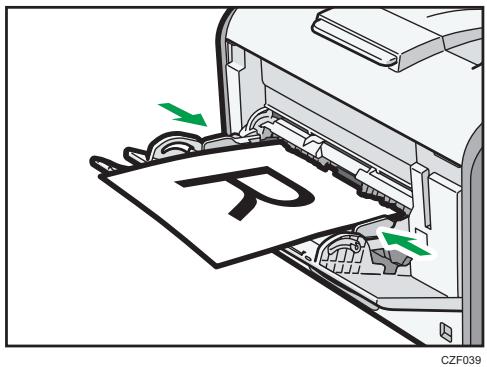

Chargement du papier dans le Bypass 38 Chargement de papier à orientation fixe ou de papier Recto/Verso 40 Chargement des enveloppes 42

Caractéristiques des enveloppes 43 Impression sur enveloppes avec Windows (PCL 6/PostScript 3) 45 Impression sur enveloppes avec Windows (PCL 5e/5c) 45 Impression sur enveloppes avec Mac OS X 46

Paramètres papier 48

Specification du format papier 48 Specification du type de papier 49 Définition des paramètres d'enveloppes à l'aide du panneau de commande. 49

3. Dépannage

Lorsqu'une tonalité retentit sur le panneau. 51 Lors de la vérification des feux, des icônes d'état et des messages sur le panneau de commande... 52

Voyants. 52

Échec de la connexion USB. 53 Lorsque des messages sont affichés. 54

Messages d'état. 54 Messages d'alerte 54

Impression impossible 59 Autres problèmes d'impression 60

Lorsque vous ne pouvez pas imprimer correctement 60 Les incidents papier sont récurrents 66 Dépannage supplémentaire 70 L’image imprimée diffère de l’image sur l’ordinateur 74 Lorsque l’imprimante ne fonctionne pas correctement 75

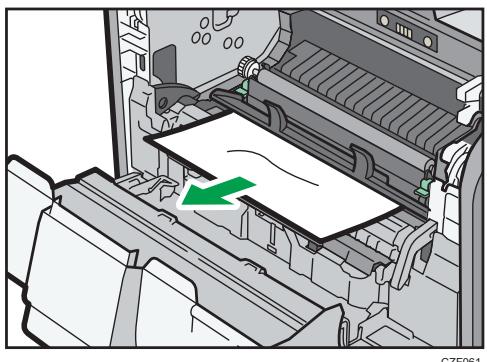

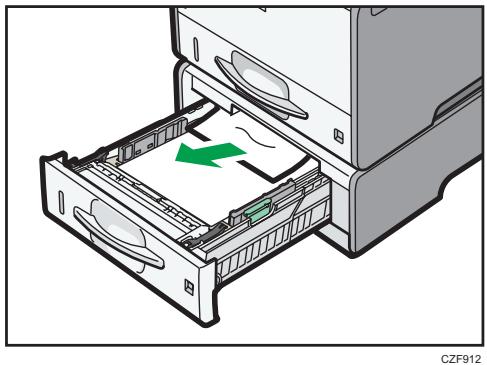

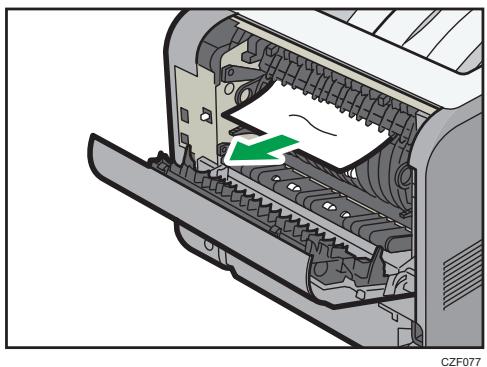

Retrait du papier coincé 77

Message d'incident papier (A1) 77 Message d'incident papier (A2) 79 Message d'incident papier (B) 80 Message d'incident papier (B)(C) 83 Message d'incident papier (Y) 89 Message d'incident papier (Z1) 90 Message d'incident papier (Z2) 92

Marques commerciales 95

Manuels pour cet appareil

Lisez attentivement ce manuel avant d'utiliser cet appareil.

Référez-vous aux manuels correspondant à ce que vous pouvez faire avec l'appareil.

Important

• Le mode de visualisation du manuel dépend de ce dernier.
• Adobe® Acrobat® Reader®/Adobe Reader doivent être installés pour pouvoir visualiser les manuels sous la forme de fichiers PDF.
• Un navigateur Web doit être installé afin de consulter les manuels HTML.

Guide utilisateur

Des résumés sont fournis ci-après pour les manuels utilisés relatifs à l'utilisation de base de cet appareil, aux fonctions fréquemment utilisées, et à la résolution des problèmes lorsqu'un message d'erreur s'affiche.

Avant de commencer

Avant d'utiliser l'appareil, lisez attentivement la section « Consignes de sécurité » de ce manuel. Elle décrit le respect de l'environnement et l'observation des règlements.

Guide d'installation rapide

Décrit les différentes procédures, du déballage de l'appareil à son branchement à un ordinateur.

Manuel utilisateur

Fournit des informations détaillées, au format HTML, sur le fonctionnement de l'appareil. Les thèmes principaux du manuel sont les suivants :

• Prise en main Paramétrage de l'appareil
• Chargement du papier
• Impression
• Configuration et commande de l'imprimante Dépannage
• Maintenance et caractéristiques techniques

Guide de sécurité

Le présent manuel est destiné aux administrateurs de l'appareil. Il explique les fonctions de sécurité que vous pouvez utiliser pour prévenir les usages non autorisés de la machine, l'altération des données ou les fuites d'information. Pour améliorer la sécurité, nous vous recommandons dans un premier temps d'effectuer les actions suivantes :

• Installez le Certificat de périphérique. Activez le cryptage SSL (Secure Sockets Layer)
• Modifiez le mot de passe administrateur en utilisant Web Image Monitor.

Pour plus d'informations, reportez-vous au Guide sécurité.

Veuillez lire ce manuel avant de configurer les fonctions de sécurité avancée ou avant l'authentification des utilisateurs et des administrateurs.

Manuel d'installation du pilote

Explique comment installer et configurer les pilotes.

Liste des manuels

Nom du manuel	Manuel imprimé fourni	Manuel PDF fourni	Manuel HTML fourni
Guide utilisateur	Non	Oui	Non
À lire avant de commencer	Oui	Non	Non
Guide d'installation rapide	Oui	Non	Non
Manuel utilisateur	Non	Non	Oui
Guide sécurité	Non	Oui	Non
Manuel d'installation du pilote	Non	Oui	Non

Remarque

• Le guide d'installation du pilote et des instructions d'utilisation sont disponibles en anglais, allemand, français, italien, espagnol, néerlandais et russe.

1. Prise en main

Cette section décrit les symboles utilisés dans les manuels fournis avec l'imprimante, les options disponibles, les noms et les fonctions des composants.

Symboles utilisés dans les manuels

Ce manuel utilise les symboles suivants :

Important

Attirez votre attention sur les points essentiels pour un maniement approprié de l'appareil, et expliquez les raisons éventuelles des incidents papier, des dégâts infligés aux pièces originales ou de la perte de données. Assurez-vous de lire ces explications.

Remarque

Fournit des explications supplémentaires sur les fonctions de l'appareil, et des instructions sur la résolution d'erreurs d'utilisateur.

Référence

Ce symbole est situé en fin de section. Il indique où vous pouvez trouver d'autres informations importantes.

Indique le nom des touches apparaissant sur l'écran ou le panneau de commande de l'appareil.

Indique l'ordre de séquence des touches que vous devez exécuter à l'aide du panneau de commande.

Exemple :

Sélectionnez [Système], puis appuyez sur [OK].

(Sélectionnez [Système], puis appuyez sur la touche [OK].)

Région A (principalement l'Europe et l'Asie)

Région B (principalement l'Amérique du Nord)

Les fonctions qui diffèrent entre les modèles de la région A et de la région B sont indiquées par les deux symboles. Lisez les informations indiquées par le symbole correspondant à la région du réseau utilisé.

Pour plus d'informations sur le symbole correspondant au modèle utilisé, reportez-vous à P. 8

Informations spécifiques au modèle.

Avis de non-responsabilité

Le contenu de ce manuel peut être sujet à des modifications sans avertissement préalable.

Dans le cadre prévu par la loi, en aucun cas le fabricant ne peut être tenu responsable de tout dommage pouvant découler de pannes de cet appareil, de pertes de données enregistrées, ou de l'utilisation ou de la non-utilisation de ce produit et des manuels utilisateurs fournis avec celui-ci.

Assurez-vous d'avoir une copie ou une sauvegarde des données enregistrées sur l'appareil. Il est possible que des documents ou des données soient effacés en raison d'erreurs d'utilisation ou de dysfonctionnements de l'appareil.

En effet, le fabricant ne pourrait être tenu responsable des documents que vous aurez créés à l'aide de cet appareil ou des résultats des données exécutées par vos soins.

Remarques

Le fournisseur ne pourrait être tenu responsable de tout dommage ou frais pouvant résulter de l'utilisation de pièces autres que les pièces d'origine du fournisseur avec vos produits bureautiques.

Pour des documents de qualité, le fournisseur recommande l'utilisation de son toner.

Certaines illustrations de ce manuel peuvent être légèrement différentes de l'appareil.

Dans ce manuel, le terme « Adresse IP » renvoie aussi bien aux environnements IPv4 qu'IPv6. Veuillez vous reporter aux instructions qui concernent votre environnement.

Informations spécifiques au modèle

Cette section explique comment identifier la région de l'imprimante.

L'imprimante comporte sur sa partie arrière une étiquette située à l'emplacement indiqué ci-dessous. Les informations figurant sur cette étiquette indiquent l'appartenance géographique de l'imprimante. Lisez-la.

CZF090

Les informations suivantes sont spécifiques à la zone géographique. Lisez les informations figurant sous le symbole qui correspond à la zone géographique de l'imprimante.

Région A (principalement l'Europe et l'Asie)

Si l'étiquette contient les informations suivantes, votre imprimante est un modèle de la région A :

CODEXXXX-27 220-240V

Région B (principalement l'Amérique du Nord)

Si l'étiquette contient les informations suivantes, votre imprimante est un modèle de la région B :

CODEXXXX-17 120-127V

Remarque

• Les dimensions sont fournies dans ce manuel en deux unités de mesure : métrique et impériale. Si l'imprimante est un réseau de la région A, reportez-vous au système métrique. Si l'imprimante est un réseau de la région B, reportez-vous au système impérial.

Liste des options

Cette section fournit une liste des options pour cette imprimante et des noms liés utilisés dans ce manuel.

Nom de l'options	Description
Unité d'alimentation papier PB 1060	Unité d'alimentation papier 250 feuilles
Unité d'alimentation papier PB 1070	Unité d'alimentation papier 500 feuilles

Guide relatif aux noms et fonctions des composants

Guide des composants

Attention

• N'obstruez pas les orifices de ventilation de l'appareil. Cela risquerait de provoquer un incendie dû à la surchauffe des composants internes.

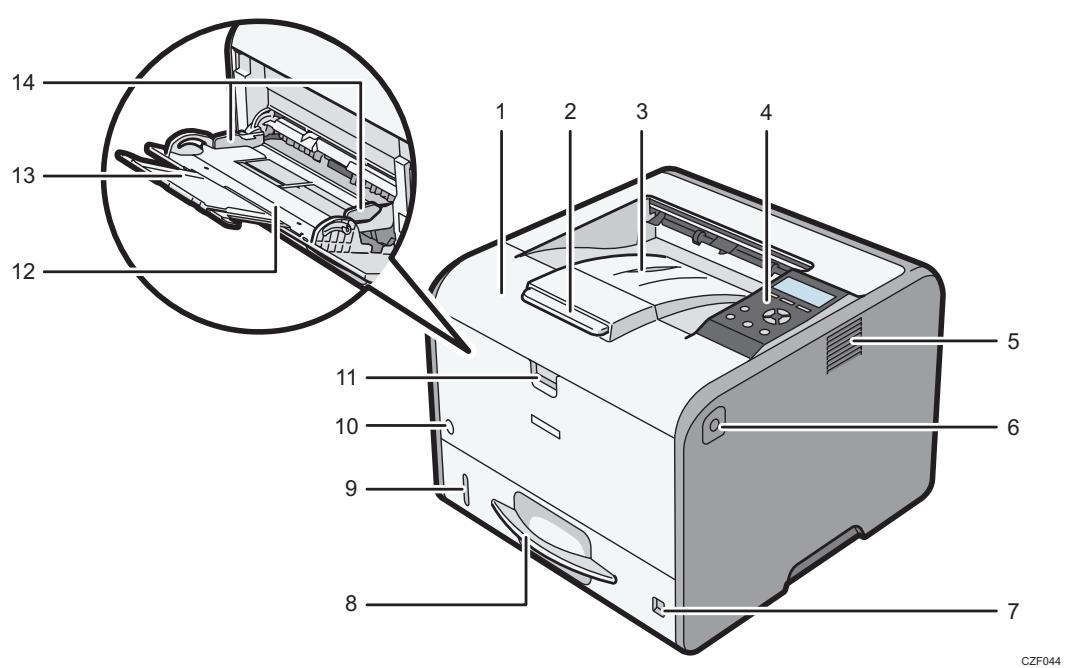

Extérieur : Vue avant

1. Capot avant

Ouvrez cette partie pour accéder à l'intérieur de l'imprimante et pour retirer le papier coincé.

Ouvrez cette partie pour replacer la cartouche d'impression et le tambour.

1. Extension du réceptacle

Tirez ce guide pour empêcher le papier de tomber.

1. Réceptacle standard

C'est à cet endroit que s'empilent les tirages, face imprimée vers le bas.

4. Panneau de commande

Pour plus d'informations, voir p. 14 "Guide relatif aux noms et fonctions du panneau de commande".

5. Orifices de ventilation

Évitez la surchauffe.

6. Bouton d'ouverture du capot avant

Appuyez sur ce bouton pour ouvrir le capot avant.

7. Cadran du format de papier

Utilisez ce cadran pour définir le format du papier. Pour utiliser un format de papier non indiqué sur le cadran du format de papier, réglez le cadran sur « * ». Si tel est le cas, définissez le format papier à l'aide du panneau de commande.

8. Magasin 1

Il est possible de charger jusqu'à 250 feuilles de papier ordinaire.

Pour plus d'informations sur les formats et types de papier pouvant être utilisés, reportez-vous à P.26 "Caractéristiques du format papier" et à P. 29 "Caractéristiques du type de papier".

9. Indicateur de papier restant

Il indique la quantité approximative de papier restant dans le magasin.

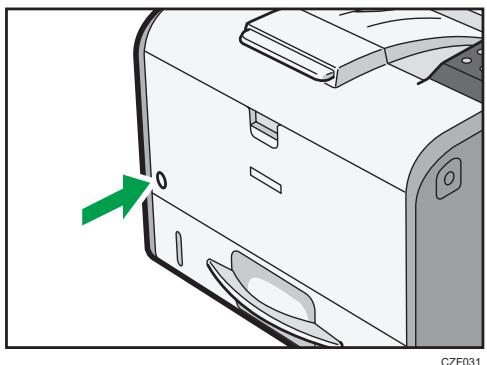

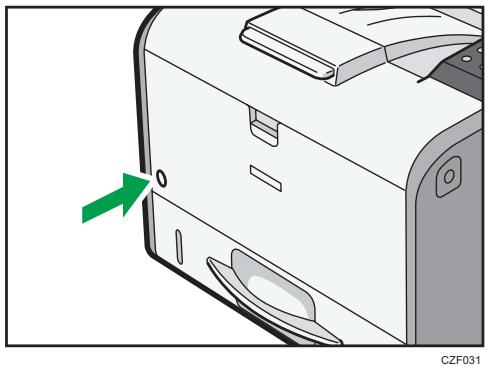

10. Interrupteur principal d'alimentation

Utilisez cet interrupteur pour allumer et éteindre l'imprimante.

Pour plus d'informations sur l'arrêt de l'imprimante, reportez-vous à P. 17 "Mise hors tension".

11. Levier d'ouverture du bypass

Tirez ce levier pour ouvrir le Bypass.

12. Bypass

Il est possible de charger jusqu'à 100 feuilles de papier ordinaire.

Pour plus d'informations sur les formats et types de papier pouvant être utilisés, reportez-vous à p. 26

Caractéristiques du format papier" et à P. 29 "Caractéristiques du type de papier".

13. Extension du bypass

Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur ou égal au A4D, 8^1 / 2 × 11 dans le Bypass.

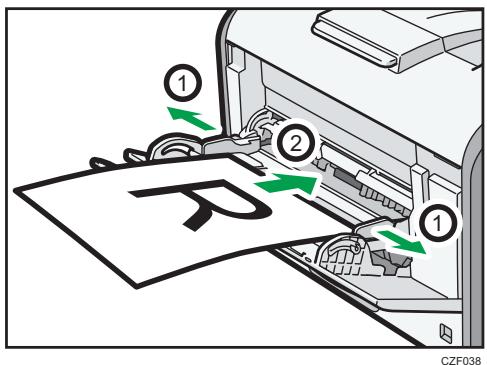

14. Guides papier

Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

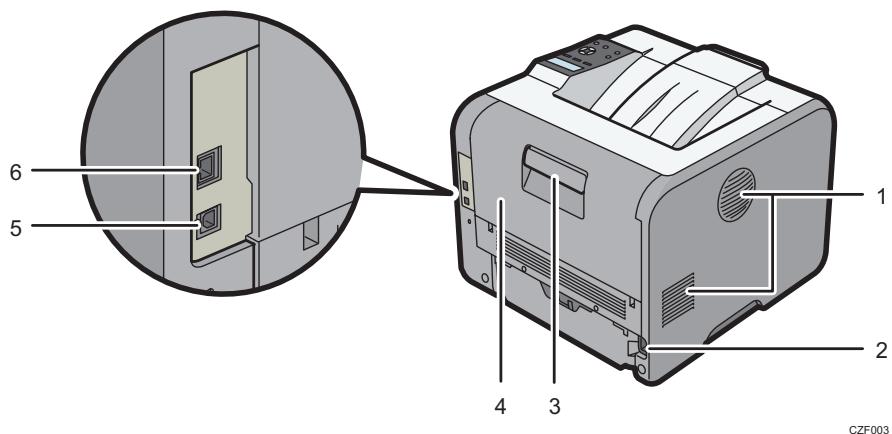

Extérieur : vue arrêtée

1. Orifices de ventilation

Évitez la surchauffe.

1. Connecteur d'alimentation

Connectez le cordon d'alimentation à l'imprimante. Insérez l'autre extrémité à la prise de courant.

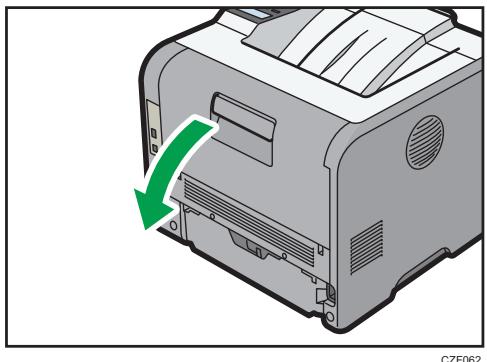

1. Lever d'ouverture du capot arrêté

Tirez ce levier pour ouvrir le capot arrière.

1. Capot arrête

Ouvrez-le pour accéder à l'intérieur de l'imprimante.

Ouvrez ici pour replacer l'unité de fusion ou utilisez le levier d'enveloppes.

1. Port USB B

Utilisez un câble USB pour relier l'imprimante à un ordinateur.

1. Port Ethernet

Utilisez un câble d'interface réseau pour raccorder l'imprimante au réseau.

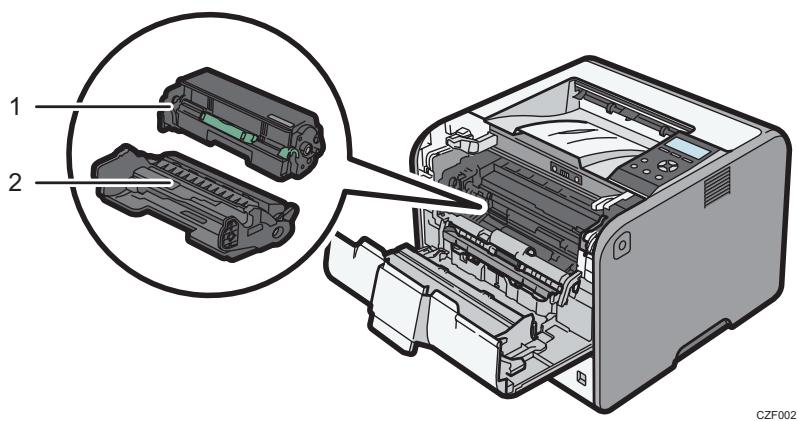

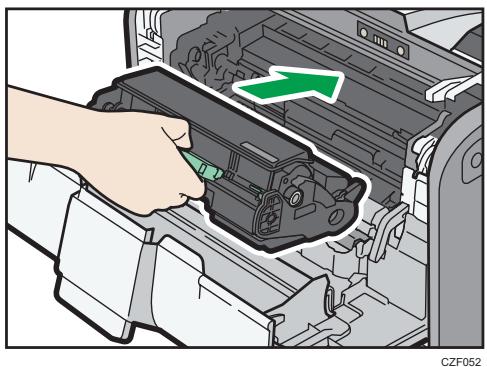

1. Cartouche d'impression

Des messages apparaissent sur l'écran lorsque la cartouche d'impression doit être remplacée, ou lorsqu'une nouvelle cartouche doit être préparée.

Pour plus d'informations sur les messages qui apparaissent à l'écran lorsque des consommables doivent être remplacés, reportez-vous au Manuel utilisateur.

Remarque

• Lorsque vous installez la cartouche d'impression indépendamment du tambour, abaissez le levier situé sur le côté droit de la cartouche d'impression, puis tirez sur celle-ci pour la sortie.

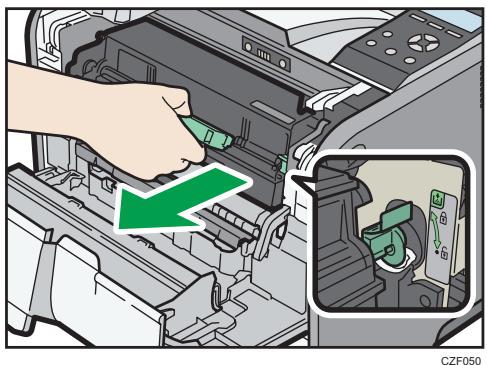

2. Bloc tambour

Des messages apparaissent sur l'écran lorsque l'unité de tambour doit être remplacée, ou lorsqu'une nouvelle unité de tambour doit être préparée.

Pour plus d'informations sur les messages qui apparaissent à l'écran lorsque des consommables doivent être remplacés, reportez-vous au Manuel utilisateur.

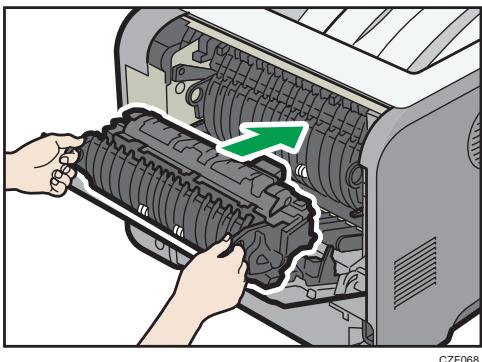

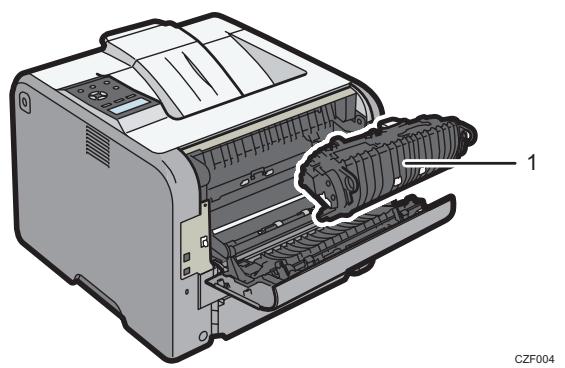

1. Unité de fusion

Des messages apparaissent sur l'écran lorsque l'unité de fusion doit être remplacée, ou lorsqu'une nouvelle unité de fusion doit être préparée.

Pour plus d'informations sur les messages qui apparaissent à l'écran lorsque des consommables doivent être remplacés, reportez-vous au Manuel utilisateur.

L'unité de fusion est comprise dans le kit de maintenance.

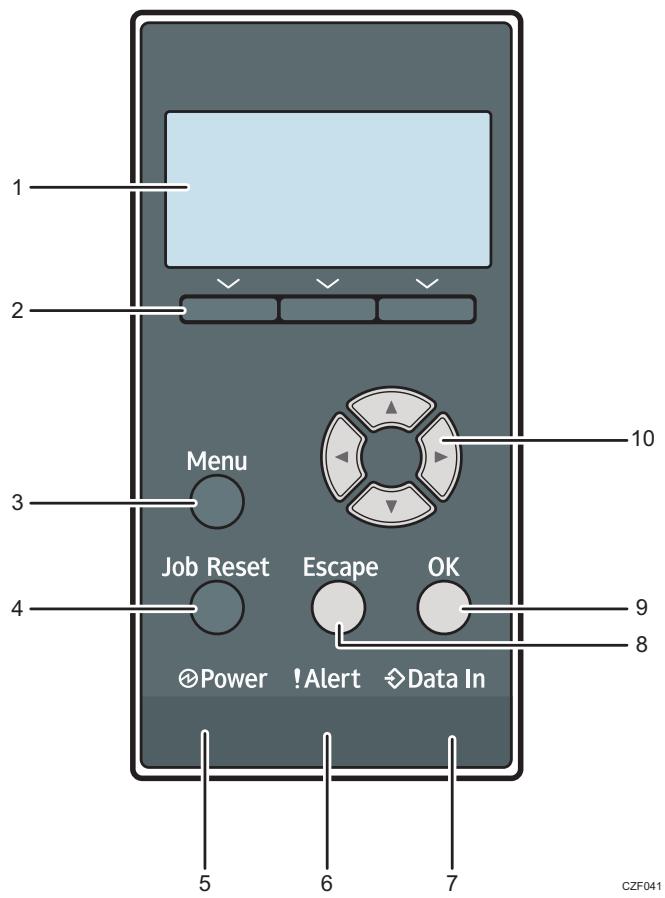

Guide relatif aux noms et fonctions du panneau de commande

Cette illustration montre le panneau de commande de l'imprimante.

1. Écran

Affiche l'état actuel d'impression et les messages d'erreur.

2. Touches de sélection

Correspondent aux éléments de la fonction affichés sur la ligne de l'écran.

Lorsque ce manuel vous demande d'appuyer sur [Conso.], appuyez sur la touche de sélection, à droite, en dessous de l'écran initial.

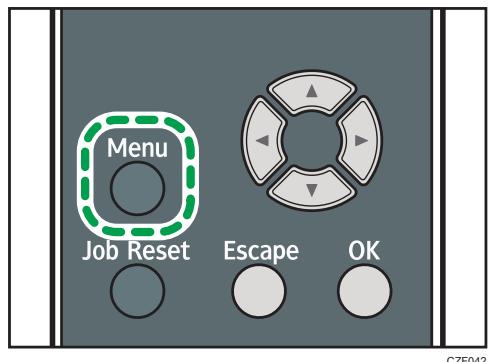

3. Touche [menu]

Appuyez sur cette touche pour définir et vérifier les paramètres actuels de l'imprimante.

Appuyez sur cette touche pour modifier les paramètres par défaut en fonction de vos besoins. Voir P. 20 "Affichage des écrans de configuration de l'imprimante à l'aide du panneau de commande".

4. Touche [job reset]

Appuyez sur cette touche pour annuler le travail d'impression en cours.

5. Témoin d'alimentation

S'allume lorsque l'imprimante est prête à recevoir des données d'un ordinateur. Clignote lorsque l'imprimante est en cours de préchauffage ou en train de recevoir des données. Il est éteint lorsque l'appareil est hors tension.

6. Indicateur alerte

S'allume ou clignote en cas d'erreur de l'imprimante.

Rouge en continu : l'impression est impossible, ou elle est possible, mais la qualité n'est pas garantie.

Jaune clignotant : l'imprimante va bientôt requérir une opération d'entretien ou le remplacement d'un consommable, tel que la cartouche d'impression.

Suivez les instructions qui apparaissent à l'écran.

7. Voyant de données entrantes

Ce voyant clignote lorsque l'imprimante reçoit des données d'un ordinateur. S'allume en présence de données à imprimer.

8. Touche [escape]

Appuyez sur cette touche pour annuler une opération ou revenir à l'écran précédent.

9. Touche [OK]

Utilisez cette touche pour valider les paramètres et leurs valeurs respectives, ou pour passer au niveau suivant du menu.

10. Touches de défilement

Appuyez sur ces touches pour déplacer le curseur dans une direction ou une autre.

Lorsque les touches [ ] [ ] [ ] apparaissent dans ce manuel, appuyez sur la touche correspondant à la direction voulue pour le curseur.

Guide relatif aux noms et fonctions de l'écran du panneau de commande

CZF903

1. État ou messages relatifs au fonctionnement

Affiche le statut de l'imprimante et les messages.

1. [Réin. fr.]

Appuyez sur cette touche pour annuler le travail d'impression en cours.

1. [Conso.]

Appuyez sur cette touche pour afficher les informations relatives aux consommables de l'imprimante.

Mise sous tension/hors tension

Cette section explique comment mettre l'imprimante sous/hors tension.

Mise sous tension

1. Veillez à ce que le cordon d'alimentation soit correctement raccordé à la prise murale.
2. Appuyez sur l'interrupteur principal.

Le voyant d'alimentation s'allume.

Attention

• Lors du débranchement du cordon d'alimentation de la prise murale, tirez toujours sur la fiche et non sur le cordon. Tirer sur le cordon d'alimentation risque de l'endommager. L'utilisation de cordons d'alimentation endommagés risque de provoquer un incendie ou une électrocution.

Important

• Ne pas maintenir enfoncé l'interrupteur d'alimentation principal lors de la mise hors tension de l'imprimante. Ce faisant, vous forcez l'imprimante à s'éteindre, ce qui peut endommager la mémoire et entraîner un dysfonctionnement de l'appareil.
• Avant de débrancher le cordon d'alimentation, mettez l'appareil hors tension et vérifiez que le témoin d'alimentation est bien éteint. Si vous ne le faites pas, vous risquez d'endommager la mémoire, ce qui entraînerait un dysfonctionnement.
• Ne mettez pas l'imprimante hors tension alors qu'elle est en cours d'utilisation.

1. Appuyez sur l'interrupteur principal.

L'alimentation principale est mise automatiquement hors tension lorsque le processus d'arrêt est achevé.

Si l'appareil ne s'éteint pas dans les 10 minutes, veuillez contacter votre fournisseur.

Économie d'énergie

Cette imprimante intègre les fonctions d'économie d'énergie suivantes :

Mode veille prolongée

L'imprimante bascule automatiquement en mode Veille prolongée sous un délai défini, après la dernière opération ou impression.

L'imprimante est capable de répondre à des tâches d'impression à partir d'ordinateurs.

Vous pouvez modifier la période d'attente de l'imprimante avant de passer au mode Veille prolongée.

Pour plus d'informations sur la configuration du [Mode veille prolongée], reportez-vous au Manuel utilisateur.

Pour quitter le mode veille prolongée, effectuez l'une des actions suivantes :

• Appuyez sur l'une des touches du panneau de commande
• Démarrez les travaux d'impression

Remarque

• Les fonctions d'économie d'énergie ne fonctionnent pas dans les cas suivants :
• Un message d'avertissement apparait
• Le message d'appoint de service apparait
• Un incident papier se produit
• Les capots de l'imprimante sont ouverts. Le toner est en cours de replissage.

L'écran des paramètres d'impression apparait - Préchauffage fixe en cours - Les données sont en cours de traitement - Les opérations sont suspendues pendant l'impression - Le voyant d'entrée de données est allumé ou clignote

• L'imprimante consomme moins d'énergie en mode Veille, mais la mise en route de l'impression est plus longue.

Affichage des écrans de configuration de l'imprimante à l'aide du panneau de commande

Les écrans de configuration permettent de modifier ou de définir les paramètres par défaut.

Important

• Si un écran d'authentication apparait, saisissez le mot de passe. Pour plus d'informations, contactez votre administrateur.
• Appuyez sur la touche [Menu].

1. Sélectionnez les éléments que vous souhaitez modifier.

Appuyez sur la touche [ ] ou [] pour sélectionner les éléments suivants ou précédents.

1. Appuyez sur la touche [OK].

Remarque

• Toute modification des écrans de configuration demeure en vigueur même si l'interrupteur d'alimentation principal est en position arrêt.
• Pour annuler les modifications apportées aux paramètres puis revenir à l'affichage initial, appuyez sur la touche [Escape].

Utilisation de web image monitor

Avec Web Image Monitor, vous pouvez vérifier l'état de l'imprimante et modifier les paramètres.

Opérations disponibles

Vous supportez effectuer à distance les actions suivantes en utilisant WebImageMonitor à partir d'un ordinateur client.

• Affichage de l'état ou des paramètres de l'imprimante
• Configuration des paramètres d'impression
• Configuration des paramètres du protocole réseau

Configuration de l'imprimante

Pour effectuer les actions depuis Web Image Monitor, le protocole TCP/IP est requis. Une fois que l'imprimante est configurée pour utiliser TCP/IP, les opérations à partir de Web Image Monitor deviennent disponibles.

Navigateurs web recommandés

• Windows:

Internet Explorer 6.0/7.0/8.0

Firefox 2,0 ou version ultérieure

Mac OS:

Safari 3,0 ou ultérieur

Firefox 2,0 ou version ultérieure

Web Image Monitor prend en charge les logiciels lecteurs d’écran. Nous recommandons JAWS 7.0 ou une version ultérieure.

Remarque

• Des problèmes d'affichage et de fonctionnement peuvent survenir si vous n'activez pas JavaScript et les cookies, ou si vous utilisez un navigateur Web non recommandé.
• Si vous utilisez un serveur proxy, modifiez les paramètres du navigateur Web. Contactez votre administrateur pour plus d'informations sur les paramètres.
• Nous recommandons d'utiliser Web Image Monitor dans le même réseau.
• Si l'imprimante est protégée par un pare-feu, il n'est pas possible d'y accéder à partir d'ordinateurs se trouvant à l'extérieur du pare-feu.
• Si vous utilisez l'imprimante avec DHCP, l'adresse IP peut être modifiée automatiquement par les paramètres du serveur DHCP. Activez le paramètre DDNS de l'imprimante, puis connectez-vous en utilisant le nom d'hôte de l'imprimante. Vous pouvez également définir une adresse IP fixe pour le serveur DHCP.
• Si le port HTTP est désactivé, aucune connexion à l'imprimante à l'aide de l'URL de cette dernière ne peut être établie. Les paramètres SSL doivent être activés sur cette imprimante. Consultez votre administrateur réseau pour davantage de détails.
• Si vous utilisez Firefox, les polices et les couleurs peuvent différer, ou bien les tableaux peuvent ne pas être configurés correctement.
• Lorsque vous utilisez un nom d'hôte sous Windows Server 2003/2003 R2/2008/2008 R2/2012 avec le protocole IPv6, procédez à une résolution de nom d'hôte au moyen d'un serveur DNS externe. Il est impossible d'utiliser le fichier hôte.
• Pour utiliser JAWS 7.0 sous Web Image Monitor, vous devez exécuter le système d'exploitation Windows et Internet Explorer 6.0 ou une version ultérieure.
• Si vous utilisez Internet Explorer 8,0 ou une version supérieure, le téléchargement sera plus lent qu'avec les autres navigateurs. Pour accélérer le téléchargement avec Internet Explorer 8,0 ou une version supérieure, ouvrez le menu [Options Internet] du navigateur et enregistrez l'URL de l'imprimante dans la liste des sites de confiance, puis désactivez le filtre SmartScreen pour les sites de confiance. Pour plus d'informations sur ces paramètres, reportez-vous aux fichiers d'Aide d'Internet Explorer.
• Vous pouvez accéder à Web Image Monitor plus rapidement en enregistrant l'URL de l'imprimante en tant que signet. Notez que l'URL qu'il faut enregistrer est celle de la page d'accueil, c'est-à-dire la page qui s'affiche avant la connexion. Si vous enregistrez l'URL de la page qui apparait après la connexion, Web Image Monitor ne s'ouvrira pas à partir du signet.
• Lorsque vous configurez des paramètres à l'aide de Web Image Monitor, ne vous connectez pas depuis le panneau de commande. Les paramètres que vous avez définis à l'aide de Web Image Monitor pourraient devenir invalides.

Affichage de la page d'accueil

Deux modes sont disponibles avec Web Image Monitor : Utilisateur et Administrateur.

Les éléments affichés peuvent varier en fonction du type de l'imprimante.

Mode d'utilisation

L'accès à ce mode ne nécessite pas de connexion.

En mode Invité, il est possible d'afficher l'état de l'imprimante, les paramètres et l'état des travaux d'impression, mais pas de modifier les paramètres de l'imprimante.

Mode administrateur

L'accès à ce mode nécessite une connexion d'administrateur.

En mode Administrateur, vous pouvez configurer différents paramètres de l'imprimante.

Important

• Si vous saississez une adresse IPv4, ne commencez pas les segments par des zéros. Par exemple: si l'adresse est « 192.168.001.010», saississez « 192.168.1.10 »
• Démarrez votre navigateur Web.
• Saisissez « http://(adresse IP ou nom d'hôte de l'imprimante)/ » dans la barre d'adresse URL de votre navigateur Web.

La page d'accueil de Web Image Monitor s'affiche.

Si le nom d'hôte de l'imprimante n'a pas été enregistré sur le serveur DNS ou WINS, vous pouvez alors le saisir.

Lors de la configuration de SSL, protocole de communication cryptée, dans l'environnement dans lequel est émise l'authentification serveur, saisissez « https:///(adresse IP ou nom d'hôte de l'imprimante)/ ».

1. Pour vous connecter à Web Image Monitor en mode administrateur, cliquez sur [Connexion] sur la page d'accueil.

La boîte de dialogue de saisie du nom d'utilisateur et du mot de passe s'affiche.

1. Saisissez votre nom d'utilisateur et votre mot de passe de connexion, puis cliquez sur [Connexion].

Pour plus d'informations sur le nom d'utilisateur et le mot de passe, consultez votre administrateur.

Selon la configuration de votre navigateur Web, le nom d'utilisateur et le mot de passe de connexion peuvent être enregistrés. Si vous ne souhaitez pas que ces informations soient enregistrées, définissez les paramètres de votre navigateur Web en conséquence.

1. Menu

Affiche le contenu de l'option de menu sélectionnée.

1. Zone d'en-tête

Affiche la boîte de dialogue pour basculer du mode utilisateur et du mode administrateur au menu pour chaque mode.

Affiche aussi le lien de l'Aide.

1. Aide

Clique sur le bouton d'Aide (?) dans la zone d'en-tête affiche le contenu de l'aide.

Clique sur le bouton d'Aide (⑦) dans la zone de travail affiche l'Aide pour les éléments de paramétrage de la zone d'affichage.

Une connexion Internet est requise pour afficher la rubrique Aide.

4. Rafraîchir

Cliquez sur en haut à droite de la zone de travail pour mettre à jour les informations relatives à l'imprimante. Cliquez sur le bouton [Rafraîchir] du navigateur Web pour rafraîchir la totalité de l'écran du navigateur.

5. Faq/base de connaissances

Cliquez sur pour consulter la FAQ (Foire aux Questions). Une connexion Internet est requise pour afficher la FAQ.

6. Zone d'information de base

Affiche les informations de base de l'imprimante.

7. Zone de travail

Affiche le contenu de l'objet sélectionné dans la zone Menu.

2. Chargement du papier

Ce chapitre décrit les magasins disponibles pour chaque format et type de papier et explique comment charger le papier dans les magasins.

Procédure de chargement du papier

Pour obtenir les résultats d'impression souhaités, il est important de sélectionner un magasin d'alimentation approprié selon le format, le type et le grammage du papier que vous souhaitez utiliser pour l'impression. Vous devez également indiquer correctement le format et le type du papier à l'aide du panneau de commande ou de Web Image Monitor, et/ou la molette de format du papier sur le magasin.

Suivez la procédure ci-après pour charger du papier.

1. Vérifiez la disponibilité du magasin papier pour le format, le type et le grammage du papier que vous souhaitez utiliser pour l'impression.

Pour plus d'informations sur les magasins papier disponibles pour chaque format et type de papier, voir P. 26 "Caractéristiques du format papier" et P. 29 "Caractéristiques du type de papier".

1. Modifiez les paramètres relatifs au format et au type de papier pour le magasin que vous avez sélectionné.

Utilisez le panneau de commande de l'imprimante ou Web Image Monitor pour modifier le format et le type du papier.

Lorsque vous chargez du papier dans les magasins 1 et 2, ajustez la molette de format du papier sur les magasins.

Pour plus d'informations sur la modification des paramètres du papier via le panneau de commande, voir P. 48 "Paramètres papier".

1. Chargez du papier dans le magasin.

Pour plus d'informations sur le chargement du papier, voir P. 33 "Chargement du papier dans les magasins papier" ou P. 38 "Chargement du papier dans le Bypass".

Pour plus d'informations sur le chargement des enveloppes, voir P. 42 "Chargement des enveloppes".

Caractéristiques du format papier

Les tableaux suivants indiquent les formats papier pouvant être chargés dans chaque module. La colonne « Format papier » montre les noms des formats papier ainsi que leurs dimensions en millimètres et en inches. Les icônes et indiquent l'orientation du papier par rapport au corps d'imprimante.

Les lettres des tableaux signifient :

A: Sélectionnez le format papier à l'aide du panneau de commande. B: Sélectionnez le format papier à l'aide de la molette de format du papier sur le magasin. C: Fixez la molette de format papier sur le magasin sur « » et sélectionnez le format papier avec le panneau de commande. : Vous pouvez imprimer sur les deux faces du papier. : Non pris en charge

Dimensions métriques

Nom du format papier	Dimensions	Bypass	Magasin 1	Magasin 2	Recto/Verso
A4	210 × 297 mm	A	B	B	✓
A5*	148 × 210 mm	A	B	B	-
A5	148 × 210 mm	A	C	C	-
A6	105 × 148 mm	A	B	B	-
B5	182 × 257 mm	A	C	C	-
B6	128 × 182 mm	A	C	C	-
B6	128 × 182 mm	A	-	-	-
Env C5	162 × 229 mm	A	C	-	-
Env C6	114 × 162 mm	A	C	-	-
Env DL	110 × 220 mm	A	C	-	-
16K	195 × 267 mm	A	C	C	-

• Lorsqu’un travail d’impression est réalisé sur du papier chargé verticalement, il peut y avoir des trainées près des bords du papier imprimé. Si cela se produit, placez le papier horizontalement et imprimez à nouveau.

Dimensions impériales

Nom du format papier	Dimensions	Bypass	Magasin 1	Magasin 2	Recto/Verso
81/2×14	8,5" × 14"	A	B	B	✓
81/2×13	8,5" × 13"	A	C	C	✓
81/2×11	8,5" × 11"	A	B	B	✓
81/4×14	8,25" × 14"	A	C	C	✓
81/4×13	8,25" × 13"	A	C	C	✓
8×13	8" × 13"	A	C	C	✓
8×101/2	8" × 10,5"	A	C	C	-
8×10	8" × 10"	A	C	C	-
71/4×101/2	7,25" × 10,5"	A	C	C	-
51/2×81/2*	5,5" × 8,5"	A	B	B	-
51/2×81/2	5,5" × 8,5"	A	-	-	-
41/8×91/2	4,125" × 9,5"	A	C	-	-
37/8×71/2	3,875" × 7,5"	A	C	-	-

• Lorsqu’un travail d’impression est réalisé sur du papier chargé verticalement, il peut y avoir des trainées près des bords du papier imprimé. Si cela se produit, placez le papier horizontalement et imprimez à nouveau. Utilisez le Bypass lorsque vous imprimez sur du papier placé horizontalement.

Caractéristiques du format personnalisé

Vous pouvez également charger un papier au format personnalisé en définissant les dimensions horizontales et verticales.

Les tableaux suivants montrent les formats papier personnalisés que vous pouvez charger dans chaque magasin.

Dimensions métriques

Magasin	Format horizontal (Recto)	Format vertical (Recto)	Format horizontal (Recto/Verso)	Format vertical (Recto/Verso)
Bypass	60,0 à 216,0 mm	127,0 à 900,0 mm	100,0 à 216,0 mm	279,0 à 356,0 mm
Magasins 1, 2	100,0 à 216,0 mm	148,0 à 356,0 mm	100,0 à 216,0 mm	279,0 à 356,0 mm

Dimensions impériales

Magasin	Format horizontal (Recto)	Format vertical (Recto)	Format horizontal (Recto/Verso)	Format vertical (Recto/Verso)
Bypass	2,37 à 8,50"	5,00 à 35,43"	3,94 à 8,50"	10,99 à 14,01"
Magasins 1, 2	3,94 à 8,50"	5,83 à 14,01"	3,94 à 8,50"	10,99 à 14,01"

Caractéristiques du type de papier

Le tableau ci-dessous montre les types de papier que vous pouvez charger dans chaque magasin. Voir le tableau « Grammage papier » pour connaître le grammage réel du papier référencé dans la colonne « Grammage papier n° ». Utilisez ces deux tableaux pour définir le type de papier correct pour le papier que vous employez.

Les lettres des tableaux signifient :

A: Pris en charge : Vous pouvez imprimer sur les deux faces du papier. - : Non pris en charge

Type de papier	Grammage papier n°	Bypass	Magasin 1	Magasin 2	Recto/Verso
Papier fin	1	A	A	A	✓
Papier ordinaire	2	A	A	A	✓
Papier ordinaire 2	3	A	A	A	✓
Papier épais moyen	4	A	A	A	✓
Papier épais 1	5	A	A	A	✓
Papier épais 2	6	A	A	A	✓
Papier recyclé	2 à 3	A	A	A	✓
Papier Couleur	2 à 3	A	A	A	-
Papier spécial 1	- *1	A	A	A	✓
Papier spécial 2	- *1	A	A	A	-
Papier à en-tête	1 à 6	A	A	A	✓
Papier préimprimé	2 à 3	A	A	A	-
Transparence	- *1	A	-	-	-
Étiquettes	3 à 5	A	A	A	-
Enveloppe	3 à 6	A	A	-	-

Grammage papier

N°	Grammage papier
1	52 – 65 g/m2(14 – 18 lb. BOND)
2	66 – 74 g/m2(18 – 20 lb. BOND)
3	75 – 90 g/m2(20 – 24 lb. BOND)
4	91–105 g/m2(24–28 lb. BOND)
5	106-130 g/m2(28-35 lb. BOND)
6	131–162 g/m2(35 lb. BOND-90 lb. INDEX)

*1 Il n'est pas nécessaire d'indiquer le grammage papier pour ce type de papier.

Remarque

• Si l'option [Papier épais 2] est sélectionnée, la vitesse d'impression peut changer.

Attention

• N'essayez pas d'imprimer sur des feuilles agrafées, du papier aluminium, du papier carbone ou tout type de papier conducteur. Cela risque de provoquer un incendie.

• Papier recommandé : Papier avec un taux de carbonate de calcium (CaCO3) inférieur ou égal à 15%.
• Pour éviter l'alimentation simultanée de plusieurs feuilles, veuillez dérêmer le papier avant de le charger.
• Si vous chargez du papier et qu'il ne reste que quelques feuilles dans le magasin, une alimentation multiple risque de se produire. Retirez le papier restant, posez-le sur les nouvelles feuilles de papier puis éventez toute la pile avant de la charger dans le magasin.
• Lissez le papier froissé avant de le charger.
• Pour plus d'informations sur les formats et les types de papier disponibles pour chaque magasin papier, reportez-vous à P. 26 "Caractéristiques du format papier" et P. 29 "Caractéristiques du type de papier".
• Selon l'environnement dans lequel l'appareil est utilisé, vous pouvez parfois entendre un bruit de froissement provenant du papier qui se déplace dans l'imprimante. Ce bruit est normal.

Papier inutilisable

Pour éviter les défauts et problèmes d'alimentation, n'utilise pas :

• du papier pour imprimantes à jet d’encre, du papier thermique de télécopie, du papier couché, du papier aux lignes perforées, du papier plié ou des enveloppes à fenêtre
• Du papier corné, plié ou plissé, du papier perforé, du papier glissant, du papier déchiré, du papier brouillon et du papier fin légèrement rigide et du papier à la surface poussiéreuse

Remarque

• Des erreurs peuvent se produire si vous imprimez sur des faces déjà imprimées. Assurez-vous de n'imprimer que sur des faces vierges.
• Même les types de papier pris en charge peuvent causer des incidents ou des dysfonctionnements s'ils ne sont pas stockés correctement.
• Si vous effectuez une impression sur du papier à gros grain, l'image risque d'être floue.
• Ne chargez pas de feuilles qui ont déjà été imprimées depuis une autre imprimante.

Stockage du papier

Lors du stockage du papier, veillez à tous les respecter les précautions suivantes :

• Ne stockez pas le papier dans un endroit exposé aux rayons directs du soleil.
• Évitez de stocker le papier dans un endroit humide (humidité : 70% maximum). Stockez le papier sur une surface plane.
• Ne stockez pas le papier en position verticale.
• Une fois le paquet ouvert, veuillez stocker le papier dans des sacs en plastique.

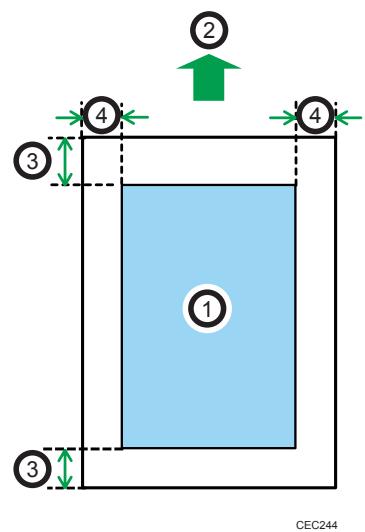

Zone imprimable

Ce qui suit illustre la zone d'impression recommandée du papier imprimé avec cette imprimante :

1. Zone imprimable
2. Sens d'alimentation
3. 4,2mm (0,2 inch)
4. 4,2mm (0,2 inch)

Remarque

• La zone imprimable peut varier en fonction du format papier, du langage d'impression utilisé et des paramètres du pilote d'impression.
• En fonction des paramètres de pilote d'impression, vous pourrez imprimer en dehors de la zone d'impression recommandée. Toutefois, le résultat ne sera peut-être pas celui désiré, ou un problème d'alimentation papier risque de se produire.

Chargement du papier dans les magasins papier

Dans la procédure à titre d'exemple ci-après, du papier est chargé dans le magasin 1.

Attention

Lors du chargement du papier, veillez à ne pas vous coincer ou blesser vos doigts.

Attention

• Lorsque vous utilisez le levier d'enveloppe, faites attention à ne pas vous coincer ou vous blesser les doigts.

Important

• Pour plus d'informations sur les magasins qui peuvent être chargés pour chaque format et type de papier, voir P. 26 "Caractéristiques du format papier" et P. 29 "Caractéristiques du type de papier".
• Veillez à sélectionner le format papier et le sens d’introduction corrects à l’aide de la molette de format du papier sur le magasin. Autrement, l’imprimante pourrait être endommagée, ou des problèmes d’impression pourraient survenir.
• Assurez-vous que la pile de papier ne dépasse pas la marque de limite supérieure à l'intérieur du magasin papier. Une pile trop importante peut entraîner des incidents papier. Si des incidents papier se produisent fréquemment, aérez le papier qui se trouve dans le magasin.
• Ne mélangez pas différents types de papier dans le même magasin.
• Une fois le papier chargé, définissez le format du papier à l'aide du panneau de commande ou de la molette de format du papier, ainsi que le type de papier à l'aide du panneau de commande. Lorsque vous imprimez un document, définissez les mêmes type et format papier dans le pilote d'impression que ceux spécifiés sur l'imprimante.
• Ne déplacez pas les guides papier latéraux et arrêté en forçant. Ce faisant, vous risquez d'endommager le magasin. Lorsque you chargez du papier a étiquettes, chargez-le feuille par feuille.
• Le paramètre d'usine par défaut maintient le levier enveloppe baissé. Avant d'imprimer sur du papier, sauf sur des enveloppes, pensez à le relever entièrement.

CYN916

1. Tirez avec précaution le magasin papier. Ajustez le sélecteur de format papier afin qu'il corresponde au format et au sens d'alimentation du papier dans le magasin papier.

CZF027

1. Tirez délicatement le magasin jusqu'à ce qu'il s'arrête, soulevez l'avant du magasin, puis retirez-le de l'imprimante.

CZF028

Placez le magasin sur une surface plate.

1. Pincez le clip du guide lateraL, puis faites-le coulisser pour l'ajuster au format papier.

CXC613

1. Pincez le guide arrêté et faites-le glisser vers l'intérieur pour l'ajuster au format standard.

CXC614

1. Aérez le papier avant de le charger dans le magasin.

CBK254

1. Chargez la nouvelle pile de papier face imprimable tournée vers le bas.

Assurez-vous que la pile de papier ne dépasse pas la limite supérieure (ligne supérieure) marquée à l'intérieur du magasin.

CXC666

1. Ajustez les guides pour combler tout écart.

Ne déplacez pas le papier chargé dans le magasin de plus de quelques millimètres.

Un mouvement excessif du papier chargé risque de déchirer les bords des feuilles au niveau des ouvertures de la plaque de levage du magasin, risquant de plier ou coincer les feuilles.

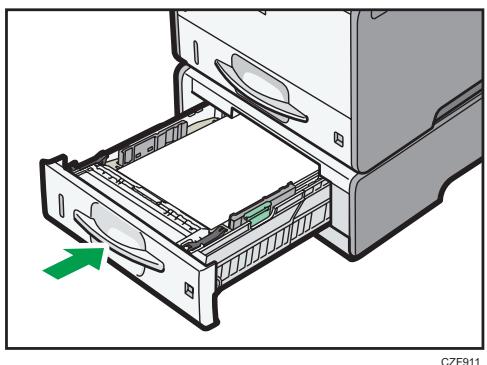

1. Soulevez l'avant du magasin, puis faites-le glisser avec précaution dans l'imprimante, jusqu'à ce qu'il s'arrête.

CZF029

Pour éviter les incidents papier, assurez-vous que le magasin est correctement inséré.

Remarque

• Lorsque vous chargez du papier dont le format est supérieur à A4 ou 8^1/2 × 11 dans le magasin 1, déployez le magasin. Pour plus d'informations, voir P. 37 "Lorsque vous chargez du papier plus grand que le format A4 ou 8^1/2 × 11".
• Le papier à en-tête doit être chargé selon une orientation bien spécifique. Pour plus d'informations, voir P. 40 "Chargement de papier à orientation fixe ou de papier Recto/Verso".
• Vous pouvez charger des enveloppes dans le magasin 1. Les enveloppes doivent être chargées selon une orientation bien spécifique. Pour plus d'informations, voir P. 42 "Chargement des enveloppes".

Lorsque vous chargez du papier plus grand que le format A4 ou 8^1 / 2 × 11

Lorsque vous chargez du papier dont le format est supérieur à A4 ou 8^1/2 × 11 dans le magasin 1, déployez le magasin.

1. Retirez le magasin de l'imprimante.

Pour plus d'informations, voir les étapes 1 et 2 sur P. 33 "Chargement du papier dans les magasins papier".

1. Faites glisser les languettes vers l'intérieur pour déverrouiller les magasins, puis faites glisser le magasin jusqu'à ce qu'il s'arrête.

CXC607

1. Remettez les languettes à leur position de verrouillage.

CXC608

Remarque

• Lorsque vous chargez du papier dont le format est égal ou inférieur à A4, 8¹/2 × 11⁰, ne déployez pas le magasin. Autrement, un incident papier peut se produire.

Important

• Pour plus d'informations sur les magasins qui peuvent être chargés pour chaque format et type de papier, voir P. 26 "Caractéristiques du format papier" et P. 29 "Caractéristiques du type de papier".
• Assurez-vous que la pile de papier ne dépasse pas la marque de limite supérieure. Une pile trop importante peut entraîner des incidents papier.
• Ne mélangez pas différents types de papier.
• Une fois le papier chargé, indiquez le format et le type du papier à l'aide du panneau de commande. Lorsque vous imprimez un document, définis
• Tout en maintainant le levier d'ouverture du bypass en haut et au centre du bypass, faites sorting le magasin.

CZF036

Retirez l'extension lorsque vous chargez du papier dont le format est supérieur à A4 ou 812 × 11.

CZF037

1. Faites glisser les deux côtés du guide papier vers l'extérieur et chargez le papier à fond, face imprimable tournée vers le haut.

1. Ajustez les deux côtés du guide papier à la largeur du papier.

Remarque

Lorsque vous utilisez le Bypass, nous vous conseillons de définir l'orientation du papier sur. - Le papier à en-tête doit être chargé selon une orientation bien spécifique. Pour plus d'informations, voir P. 40 "Chargement de papier à orientation fixe ou de papier Recto/Verso". - Vous pouvez charger des enveloppes dans le Bypass. Les enveloppes doivent être chargées selon une orientation bien spécifique. Pour plus d'informations, voir P. 42 "Chargement des enveloppes".

Chargement de papier à orientation fixe ou de papier recto/verso

Il est possible que les impressions réalisées sur papier à orientation fixe (haut vers bas) ou sur papier Recto/Verso (par exemple, papier à en-tête, papier perforé ou papier copié) ne soient pas correctes, selon le positionnement du papier.

Définition de paramètres à l'aide du panneau de commande

Réglez [Réglage papier à en-tête] sur [Dépréciation auto], puis placez le papier comme illustré dans le tableau ci-après. Pour obtenir des renseignements supplémentaires au sujet des [Réglage papier à en-tête], reportez-vous au Manuel utilisateur.

Orientation du papier

Signification des icônes :

Icône	Signification
	Placez ou chargez le papier avec la face à imprimer vers le haut.
	Placez ou chargez le papier avec la face à imprimer vers le bas.

Face à imprimer	Magasins 1, 2	Bypass
Recto
Recto/Verso

Remarque

• Pour imprimer sur papier à en-tête lorsque [Réglage papier à en-tête] est défini sur [Détection auto], vous devez indiquer [Pap. en-tête] pour le type de papier dans les paramètres du pilote d'impression. Pour plus de détails sur l'impression Recto/Verso, reportez-vous au Manuel Utilisateur.

Chargement des enveloppes

Cette section fournit des détails et des recommandations concernant les enveloppes.

Attention

• L'intérieur de l'imprimante peut venir brûlant. Ne touchez pas les pièces dotées d'une étiquette indiquant une « surface chaude ». Sinon, vous pourriez vous blesser.
• Certains des composants internes de cet appareil deviennent très chauds. Par conséquent, faites attention lors du retrait du papier coincé. Dans le cas contraire, vous risqueriez de vous brûler.

Attention

• Lorsque vous utilisez le levier d'enveloppe, faites attention à ne pas vous coincer ou vous blesser les doigts.

Avant de charger des enveloppes, veillez à abaisser le levier d'enveloppe.

1. Ouvrez le capot arrière.

CZF112

1. Abaissez le levier d'enveloppes jusqu'en bas.

CZF113

3. Refermez le capot arrêté.

CZF114

Remarque

Veillez à relever le levier d'enveloppe après avoir imprimé les enveloppes.

Important

N'utilisez pas d'enveloppes à fenêtre. - Les enveloppes, notamment celles dont les rabats sont collants, risquent de coller les unes aux autres. Éventez les enveloppes pour les séparer avant de les charger. Si les enveloppes sont toujours collées les unes aux autres, chargez-les une à une. Pour les types d'enveloppe qui peuvent être utilisés avec cette imprimante, voir P. 26 "Caractéristiques du format papier" et P. 29 "Caractéristiques du type de papier". - Des incidents papier peuvent se produire selon la longueur et la forme des rabats. - Avant de charger des enveloppes, appuyez sur la pile pour supprimer l'air qui se trouve à l'intérieur et aplatissez les quatre bords. Si elles sont pliées ou gondolées, aplatissez les bords d'attaque (le bord entrant dans l'imprimante) en faisant passer un stylo ou une règle dessus.

La méthode pour le chargement des enveloppes varie en fonction de l'orientation de ces dernières. Assurez-vous de charger les enveloppes avec la bonne orientation.

Orientation	Magasin papier 1	Bypass
Enveloppés	Rabats : fermésPartie inférieure des enveloppés : tournée vers la droite de l'imprimanteFace à imprimer : vers le bas	Rabats : fermésPartie inférieure des enveloppés : tournée vers la droite de l'imprimanteFace à imprimer : vers le haut

Lorsque vous chargez des enveloppes, utilisez à la fois le panneau de commande et le pilote d'impression pour sélectionner « Enveloppe » pour le type de papier et précisez l'épaisseur des enveloppes. Pour plus d'informations, voir P. 49 "Définition des paramètres d'enveloppes à l'aide du panneau de commande".

Enveloppes recommandées

Pour en savoir plus sur les enveloppes recommendées, contactez votre distributeur local.

Le format des enveloppes que vous pouvez charger dépend du magasin dans lequel vous les chargez. Pour plus d'informations, voir P. 26 "Caractéristiques du format papier".

Remarque

• Ne chargez qu'un seul format et type d'enveloppe à la fois.
• La fonction recto/verso ne peut pas être utilisée avec les enveloppes.
• Lissez les prismes de 2 mm (0,1 inch) vers le haut et de 0 mm (0 inch) vers le bas sur le magasin avant de charger.
• Pour obtenir une meilleure qualité d'impression, il est recommandé de définir les marges droite, gauche, haut et bas sur un minimum de 15mm (0,6 inches) chacune.
• La qualité d'impression des enveloppes risque d'être irrégulière si certaines parties de l'enveloppe ont une épaisseur différente. Imprimez une ou deux enveloppes pour vérifier la qualité d'impression. Lors de l'impression sur des enveloppes, la vitesse d'impression est plus lente que normalement.
• Aplatissez les impressions si elles sont pliées ou recourbées.
• Vérifiez que les enveloppes ne sont pas humides.
• Une température élevée et un fort taux d'humidité peuvent réduire la qualité d'impression et froisser les enveloppes.
• En fonction de l'environnement, l'impression sur des enveloppes peut entraîner des faux-plis, même s'il s'agit d'enveloppes recommandées.
• Il est possible que certains types d'enveloppès soient froissés, sales ou mal imprimés. Si vous imprimez une couleur unie sur une enveloppe, il est possible que des lignes apparaisent à l'endroit où les bords de l'enveloppe se chevauchent, la rendant ainsi plus épaisse.

Impression sur enveloppes avec windows (PCL 6/postscript 3)

1. Après la création d'un document, ouvre la boîte de dialogue [Options d'impression] de l'application native du document.
2. Clique sur l'onglet [Paramètres détaillés].
3. Dans la boîte « Menu : », cliquez sur l'icône [Basique], puis configurez les paramètres suivants:
4. Format du document : Sélectionnez le format de l'enveloppe.
5. Dans la boîte « Menu : », cliquez sur l'icône [Papier], puis configurez les paramètres suivants :
6. Magasin : Sélectionnez le magasin dans lequel les enveloppes sont chargées.
7. Type de papier : Sélectionnez [Enveloppe].

Si besoin, modifiez tout autre paramètre d'impression. Pour plus de détails, reportez-vous à l'Aide du pilote d'impression.

1. Cliquez sur [OK].
2. Lancez l'impression à partir de la boîte de dialogue [Imprimer] de l'application.

Remarque

• Définissez les paramètres papier appropriés à l'aide du pilote d'impression et du panneau de commande. Pour plus d'informations sur la configuration via le panneau de commande, voir P. 49 "Définition des paramètres d'enveloppes à l'aide du panneau de commande".
• Les enveloppes doivent être chargées selon une orientation bien spécifique. Pour plus d'informations, voir P. 42 "Chargement des enveloppes".

Impression sur enveloppes avec windows (PCL 5e/5c)

1. Àprous la création d'un document, ouvre la boîte de dialogue [Options d'impression] de l'application native du document.
2. Cliquez sur l'onglet [Papier], puis configurez les paramètres suivants :
3. Magasin : Sélectionnez le magasin dans lequel les enveloppes sont chargées.
4. Format du document: Sélectionnez le format de l'enveloppe.
5. Type: Sélectionnez [Enveloppe].

Si besoin, modifiez tout autre paramètre d'impression. Pour plus de détails, reportez-vous à l'Aide du pilote d'impression.

1. Cliquez sur [OK].
2. Lancez l'impression à partir de la boîte de dialogue [Imprimer] de l'application.

Remarque

• Définissez les paramètres papier appropriés à l'aide du pilote d'impression et du panneau de commande. Pour plus d'informations sur la configuration via le panneau de commande, voir P. 49 "Définition des paramètres d'enveloppes à l'aide du panneau de commande".
• Les enveloppes doivent être chargées selon une orientation bien spécifique. Pour plus d'informations, voir P. 42 "Chargement des enveloppes".

Impression sur enveloppes avec mac OS x

1. Après la création d'un document, ouvre l'écran Options d'impression de l'application native du document.
2. Configurez les paramètres suivants :
3. Recto/Verso:

Décochez la case.

• Format papier :

Sélectionnez le format de l'enveloppe.

Orientation:

Sélectionnez l'orientation de l'enveloppe.

1. Sélectionnez l'option [Alimentation papier] dans le menu contextuel.
2. Sélectionnez le magasin dans lequel les enveloppes sont chargées.
3. Sélectionnez [Paramètres imprimante] dans le menu contextuel.
4. Activez le menu « Ensembles de fonctionnalités » pour configurer les paramètres suivants :
5. Type de papier: Sélectionnez [Enveloppe].
6. Si besoin, modifiez tout autre paramètre d'impression.
7. Lancez l'impression à partir de l'écran d'options d'impression de l'application.

Remarque

• Définissez les paramètres papier appropriés à l'aide du pilote d'impression et du panneau de commande. Pour plus d'informations sur la configuration via le panneau de commande, voir P. 49 "Définition des paramètres d'enveloppés à l'aide du panneau de commande".
• Les enveloppes doivent être chargées selon une orientation bien spécifique. Pour plus d'informations, voir P. 42 "Chargement des enveloppes".

Paramètres papier

Cette section explique comment définir le format et le type de papier à l'aide du panneau de commande.

Remarque

• Si [Priorité param. magasin] est réglé sur [Paramètre(s) machines], les paramètres papier configurés à l'aide du panneau de commande de l'appareil sont prioritaires sur les paramètres spécifiques dans le pilote ou les commandes de l'imprimante. Pour plus de détails, reportez-vous au Manuel utilisateur.

Important

• Pour utiliser un format papier et un sens d'alimentation autres que ceux indiqués sur la molette de format papier, définissez la molette sur « * », puis définissez le format papier à l'aide du panneau de commande.
• Pour utiliser un format papier personnelisé, veillez à spécifier ce format dans le panneau de commande et le pilote de l'imprimante.
• L'imprimante ne peut pas imprimer sur du papier de format personnelisé si l'application ne prend pas en charge ce support.

Spécifier un format papier standard

Appuyez sur la touche [Menu], puis sélectionnez les éléments de réglage à l'aide de la touche [▼] ou [▲].

1. Sélectionnez [Paramètres magasin papier] Appuyez sur [OK]
2. Sélectionnez [Frmt pap. Bypass impr.] ou [Format papier : (nom du magasin)] Appuyez sur [OK]
3. Sélectionnez le format du papier défini dans le magasin spécifique. Appuyez sur [OK]

Remarque

• Pour plus d'informations sur les formats de papier disponibles, reportez-vous à P. 26 "Caractéristiques du format papier".

Spécifier un format papier personnalisé

Appuyez sur la touche [Menu], puis sélectionnez les éléments de réglage à l'aide de la touche [▼] ou [▲].

1. Sélectionnez [Paramètres magasin papier] > Appuyez sur [OK]
2. Sélectionnez [Format papier Bypass impr.] ou [Format papier : (nom du magasin)] Appuyez sur [OK]
3. Sélectionnez [Format papier.] Appuyez sur [OK]
4. Saisissez la valeur horizontale ⊥ Appuyez sur [OK]
5. Saisissez la valeur verticale. Appuyez sur [OK]

Remarque

• Pour plus d'informations sur les formats de papier disponibles, reportez-vous à P. 26 "Caractéristiques du format papier".

Specification du type de papier

Vous sous-poussez améliorer les performances de l'imprimante en sélectionnant le type de papier optimal pour le magasin.

Appuyez sur la touche [Menu], puis sélectionnez les éléments de réglage à l'aide de la touche [▼] ou [▲].

1. Sélectionnez [Paramètres magasin papier] Appuyez sur [OK]
2. Sélectionnez [Type de papier : (nom du magasin)] Appuyez sur [OK]
3. Sélectionnez le type de papier défini dans le magasin spécifique. Appuyez sur [OK]
4. Si vous avez sélectionné [Papier recyclé], [Papier de couleur], [Papier à en-tête], [Étiquettes], [Enveloppe], ou [Papier préimprimé] pour le type de papier, appuyez sur [Escape]
5. Sélectionnez [Maintenance] Appuyez sur [OK]
6. Sélectionnez le réglage du grammage du papier pour le type de papier spécifique Appuyez sur [OK]
7. Sélectionnez le grammage où est chargé le type de papier défini Appuyez sur [OK]
8. Sélectionnez le grammage du papier Appuyez sur [OK]

Remarque

• Pour plus d'informations sur le type de papier disponible, reportez-vous à P. 29 "Caractéristiques du type de papier".

Définition des paramètres d'enveloppes à l'aide du panneau de commande

Lorsque vous imprimez sur des enveloppes, chargez les dans le Bypass ou le magasin 1, puis suivez la procédure ci-après pour spécifier le type et l'épaisseur des enveloppes.

Appuyez sur la touche [Menu], puis sélectionnez les éléments de réglage à l'aide de la touche [▼] ou [▲].

1. Sélectionnez [Paramètres magasin papier] Appuyez sur [OK]
2. Sélectionnez [Frmt pap. Bypass impr.] ou [Format papier : Magasin 1] > Appuyez sur [OK]
3. Sélectionnez le type d'enveloppe Appuyez sur [OK]
4. Sélectionnez [Type de papier : (nom du magasin)] Appuyez sur [OK]
5. Sélectionnez [Enveloppe] Appuyez sur [OK]
6. Appuyez sur [Escape]
7. Sélectionnez [Maintenance] Appuyez sur [OK]
8. Sélectionnez [Paramètre Enveloppe] Appuyez sur [OK]
9. Sélectionnez le magasin source pour lequel vous souhaitez modifier le grammage papier Appuyez sur [OK]
10. Sélectionnez le grammage du papier. Appuyez sur [OK].

Remarque

• Pour plus d'informations sur les types d'enveloppes pouvant être chargés dans chaque magasin, consultez P. 26 "Caractéristiques du format papier" et P. 29 "Caractéristiques du type de papier".
• Pour plus d'informations sur le chargement d'enveloppes, voir P. 42 "Chargement des enveloppes".
• Définissez les paramètres papier appropriés à l'aide du pilote d'impression et du panneau de commande. Pour plus d'informations sur les paramètres papier lorsque vous utilisez le pilote d'impression, voir P. 45 "Impression sur enveloppes avec Windows (PCL 6/PostScript 3)", P. 45 "Impression sur enveloppes avec Windows (PCL 5e/5c)", ou P. 46 "Impression sur enveloppes avec Mac OS X".

3. Dépannage

Ce chapitre fournit des solutions aux problèmes courants et explique comment corriger les erreurs d'impression indésirables.

Lorsqu'une tonalité retentit sur le panneau

Le tableau suivant présente les différents signaux sonores émis par l'imprimante pour avertir les utilisateurs de l'état de l'imprimante. Il explique également la signification de chaque signal.

Tonalité	Signification	Causes
Un bip court	Saisie panneau/écran acceptée.	Vous avez appuyé sur une touche du panneau de commande.
Deux bips longs	L'imprimante a terminé le préchauffage.	Lorsque l'alimentation est activée ou que l'imprimante sort du mode veille prolongée, le temps de préchauffage de l'imprimante est écoulé et elle est prête à l'emploi.
Cinq longs bips répétés quatre fois.	Alerte de faible niveau	Un message d'erreur apparait sur le panneau de commande s'il n'y a pas de magasin pour le format papier sélectionné, ou si le magasin est vide.
Cinq bips courts répétés cinq fois.	Alerte de niveau haut	Une intervention de l'utilisateur est requise sur l'imprimante pour retarder du papier coincé, ajouter du toner ou résoudre un autre problème.

Remarque

• Les alertes sonores ne peuvent pas être déactivées. Si les capots de l'imprimante sont ouverts puis refermés à plusieurs reprises en peu de temps pendant une alerte indiquant un incident papier ou un manque de toner, l'alerte sonore risque de se poursuivre même lorsque le statut est redevenu normal.
• Vous pouvez activer ou désactiver les alertes sonores. Pour plus d'informations, reportez-vous au Manuel utilisateur.

Voyants

Cette section traite des voyants qui s'affichent afin d'indiquer à l'utilisateur qu'il doit retirer du papier coincé, ajouter du papier ou effectuer d'autres procédures.

Voyant	État
: Voyant Incident papier	Apparait en cas d'accident papier.Pour plus d'informations sur le retrait du papier coincide, voir P. 77 "Retrait du papier coincide".
: Voyant chargement papier	Apparait lorsque le magasin papier est vide.Pour plus d'informations sur le chargement du papier, voir P. 25 "Chargement du papier".
: Voyant Ajouter du toner	Apparait lorsque le toner est vide.Pour plus d'informations sur l'ajout de toner, reportez-vous au Manuel utilisateur.
: Voyant Appel SAV	Apparait lorsque l'imprimante ne fonctionne pas correctement ou nécessite une intervention de maintenance.
: Voyant Capot ouvert	Apparait lorsqu'un ou plusieurs capots de l'imprimante sont ouverts.

État de la connexion USB

Problème	Causes	Solutions
L'imprimante n'est pas reconnaue automatiquement.	Le cable USB n'est pas branché correctement.	Débranchez le cable USB, éteignez et rallumez l'imprimante. Une fois l'imprimante complètement démarrée, reconnectpez le cable USB.
Windows a déjà configuré les paramètres USB.	Vérifiez si l'ordinateur a identifié ou non l'imprimante en tant que périphérique non pris en charge.	Ouvrez le Gestionnaire de périphériques dans Windows, puis sous [Contrôleurs de bus USB], supprimez tous les périphériques en conflit. Une icône ! ou ? s'affiche pour les périphériques en conflit. Veillez à ne pas enlever par accident des périphériques requis. Pour plus d'informations, consultez le fjichier d'aide de Windows.

Lorsque des messages sont affichés

Cette section décrit les principaux messages qui apparaissent sur l'écran LCD, ainsi que les journaux et les rapports d'erreur d'impression. Si d'autres messages s'affichent, suivez les instructions qu'ils contiennent.

Messages d'état

Message	État
"Ajouter toner..."	L'appareil charge le toner.
"Patienter S.V.P."	Ce message apparait pendant quelques secondes. Cela signifie que l'imprimante est en cours d'initialisation, de replissage de toner ou d'exécution des opérations de maintenance. Veuillez patienter un moment.
"Impression..."	L'imprimante est en cours d'impression. Veuillez patienter un moment.
"Prêt"	Il s'agit du message prét par défaut. L'imprimante est prête à l'emploi. Aucune action n'est requise.
"Réinit. Travail"	L'imprimante est en cours de réinitialisation des travaux. Veuillez patienter un moment.
"Modif. paramètres..."	L'imprimante applique les changements effectuels sur ses paramètres. Veuillez patienter un moment.
"Mise à jour certificat..."	L'imprimante met à jour le certificate @Remote. Mettez l'appareil hors tension et remettez-le sous tension.
"Attente données impr..."	L'imprimante attend le prochain travail à imprimer. Veuillez patienter un moment.

Messages d'alerte

Message	Cause	Solution
« 34(A1) Rés. incid. ds mags. Ouvr.&frm Cpt avant. »	Ouvrez le capot avant et retirez le papier coincé du chemin d'alimentation papier.	Pour plus d'informations, voir P. 77 "Retrait du papier coincé".
« ́A(r(A2) Ouvr.capot avant & retard. papier. »	Retirez le papier coince du bypass. Pour réinitialiser l'erreur, ouvre le capot avant, puis fermez-le.	Pour plus d'informations, voir P. 77 "Retrait du papier coince".

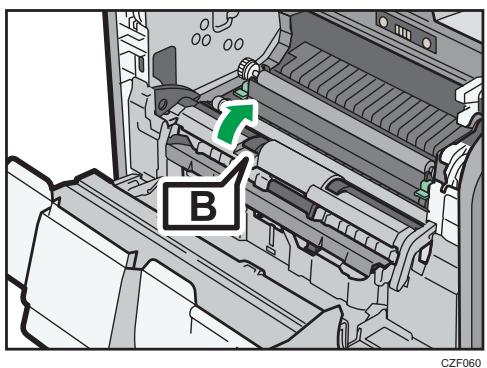

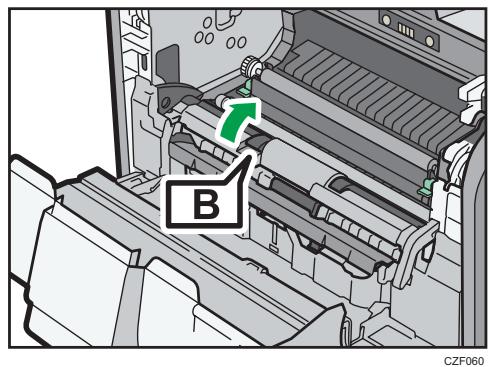

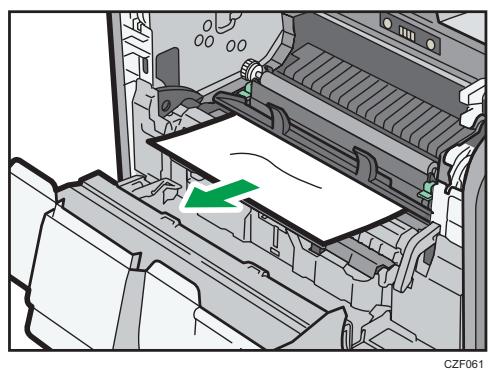

« ́A(r(B) Ouvr.capot avant & retard. papier. »	Ouvrez le capot avant et retirez le papier coince du chemin d'alimentation papier interne.	Pour plus d'informations, voir P. 77 "Retrait du papier coince".
« ́A(r(B) (C) Ouvr. Cpt Avt/Ar. Ouvr. et résoud. incident. »	Ouvrez le capot avant et retirez le papier coince du chemin d'alimentation papier interne.	Pour plus d'informations, voir P. 77 "Retrait du papier coince".

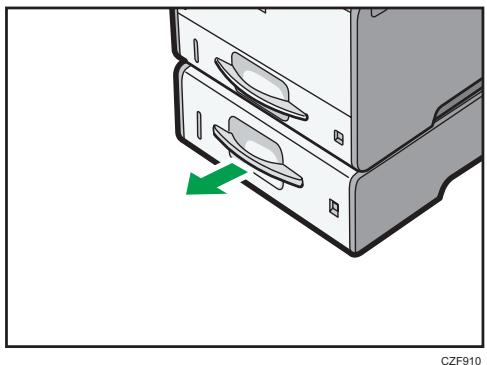

« ́A(r(Y1) Rés. incid. ds mag.2. Ouvr.&frm Cpt avnt. »	Ouvrez le magasin 2 et retirez le papier coince. Pour réinitialiser l'erreur, ouvre le capot avant, puis fermez-le.	Pour plus d'informations, voir P. 77 "Retrait du papier coince".

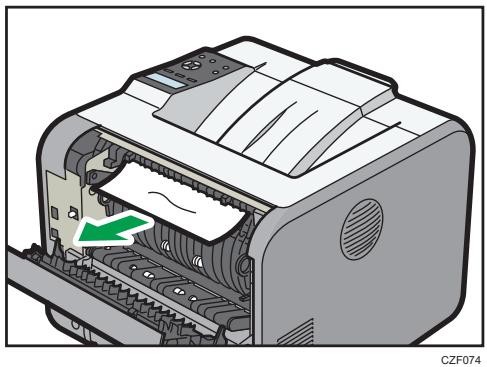

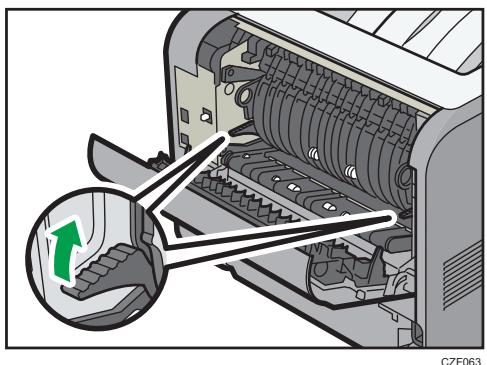

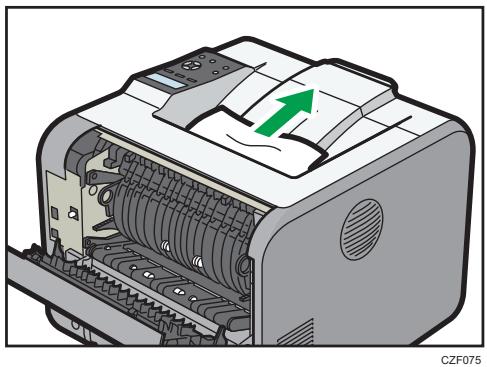

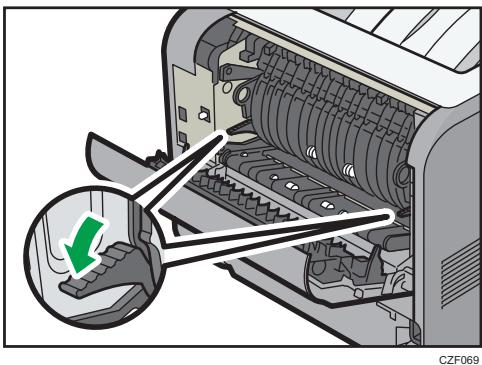

« ́A(r(Z1) Ouv.cap. arr. et retireer papier. »	Ouvrez le capot arrêté et retirez le papier coince de l'unité papier recto verso.	Pour plus d'informations, voir P. 77 "Retrait du papier coince".
« ́A(r(Z2) Ouv.Cpt Dt./Mg1 ref.pp. Ouv.&frm Cpt avnt. »	Ouvrez le magasin 1 et le capot arrêté, puis retirez le papier coince. Pour réinitialiser l'erreur, ouvre le capot avant, puis fermez-le.	Pour plus d'informations, voir P. 77 "Retrait du papier coince".
« ́A(Toner presque vide. »	La cartouche d'impression est presque vide.	Pour plus d'informations, reportez-vous au Manuel utilisateur.
« ́Aajouter du toner. Remplcartouche toner. »	Il n'y a plus de toner. Remplacez la cartouche d'impression.	Pour plus d'informations, reportez-vous au Manuel utilisateur.
"Éch. MàJ certif. @Remote"	La mise à jour du certificat @Remote a échéué.	Mettez l'imprimante hors tension et remettez-la sous tension. Si le problème persiste, contactez votre revendeur ou le SAV.
"Connex. imp.=>Server comm. Confirmer util./MdP proxy."	Le nom d'utilisateur ou le mot de passer proxy est incorrect.	Vérifiez les paramètres du serveur proxy, puis modifier le nom d'utilisateur et/ou le mot de passer s'ils sont incorrectly.
"Modif. (nom magasin) sur param. suiv.:"	Le format du papier dans le magasin ne correspond pas au format défini dans le pilote d'impression.	Appuyez sur [Modifier] pour modifier les paramètres de format et de type de papier du magasin, tel qu'indiqué sur l'écran, puis chargez le papier approprié dans le magasin. Sinon, appuyez sur [Réin.tr.] pour réinitialiser le travail, ou sur [Saut d'alimentation] pour forcer l'impression en spécifique un autre magasin.
« Capot ouvert. Fermer capot indiqué. Ferm.cap. »	Un capot de l'imprimante est ouvert.	Fermez le capot comme indiqué sur le panneau de commande.
"Mode R°/V° non activé pour (nom magasin)"	Le mode recto/verso pour le magasin indiqué n'est pas disponible.	Appuyez sur [Modifier] pour modifier la configuration du magasin de façon à permettre une impression recto-verse, ou sur [Réin.tr] pour réinitialiser le travail. Sinon, appuyez sur [Saut d'alimentation] pour imprimer sur un coté de la feuille.
"Saisir mot de passer."	Restriction utilisé activée.	Contactez votre administrateur pour le mot de passer.
"Échec connex° au serveur pour le télédiagnostic."	L'imprimante ne peut pas communiquer avec Remote Communication Gate.	Vérifiez la connexion à Remote Communication Gate.
"Toner fourniss. indépend."	Du toner d'un fournisseur tiers est utilisé.	Utilisez le toner recommendé pour cette imprimante.
"Charger papier dans (nom magasin)."	Le magasin indiqué ne contient pas de papier.	Modifiez les paramètres du pilote d'impression, puis ré-imprimez le fichier. Chargez le papier spécifique dans le magasin.
"Remplacer:Kit maint."	Youdevez remplacer le kit de maintenance.	Pour de plus amples informations, reportez-vous au Manuel utilisateur.
"Remplacement du tambour requis."	Youdevez remplacer le tambour.	Pour de plus amples informations, reportez-vous au Manuel utilisateur.
"Bientôt repl.:Kit maint."	Youdevez remplacer le kit de maintenance)dés que possible.	Contactez le service commercial ou le SAV pour en obtenir une nouvelle.
"Bientôt remplacer : Toulouse"	Youdevrez remplacer le tambour)dés que possible.	Contactez le service commercial ou le SAV pour en obtenir une nouvelle.
"Installer tambour correctement."	Le tambour n'est peut-être pas installé correctement.	Éteignez l'imprimante, puis réinstallé le tambour.
"Installer le kit de maintenance correctement."	L'unité de fusion n'a peut-être pas été installée correctement.	Éteignez l'imprimante, puis réinstallé l'unité de fusion. Si le message continue de s'afficher après la réinstallation de l'unité, contactez votre commercial ou le SAV.
"Placer cart.toner correctement."	La cartouche d'impression n'a peut-être pas été installée correctement.	Éteignez l'imprimante, puis réinstallé la cartouche d'impression.
"Échec commande consommable."	La commande automatique de consommables a échoué.	Ce message indique que l'imprimante a tenté de commander les consommables.
"Toner usag presq.pleine"	La cartouche d'impression doit être remplaçée lorsque le toner usage arrive en fin de vie.	Préparez une nouvelle cartouche d'impression.
"Toner usageé plein"	Le toner usageé est plein.	Remplacez la cartouche d'impression. Pour plus d'informations, voir P. 77 "Retrait du papier coince".

Problème	Cause	Solution
L'impression ne démarre pas.	L'alimentation est coupée.	Pour plus d'informations concernant la mise sous tension de l'appareil, reportez-vous à P. 17 "Mise sous tension/hors tension".
L'impression ne démarre pas.	La cause de l'erreur s'affiche sur l'écran du panneau de commande.	Vérifiez le message d'erreur ou l'état d'avertissement sur l'écran LCD, puis effectuez l'action requise. Pour plus d'informations sur les solutions, reportez-vous à P. 54 "Lorsque des messages sont affichés".
L'impression ne démarre pas.	Le cable d'interface n'est pas correctement branché.	Pour plus d'informations sur la connexion des cables d'interface, reportez-vous au Manuel utilisateur.
L'impression ne démarre pas.	Le cable d'interface utilisé n'est pas correct.	Le type de cable d'interface à utiliser dépend de l'ordinateur. Veillez à utiliser un cable approprié. Si le cable est endommagé ou use, replaceze-le. Pour plus d'informations sur les cables d'interface, reportez-vous au Manuel utilisateur.
L'impression ne démarre pas.	Le cable d'interface a été connecté après la mise sous tension de l'imprimante.	Raccordez le cable d'interface avant demettre l'appareil sous tension à l'aide de l'interrupteur principal.
[Impr./Liste/Test] est désactivé.	Une erreur mécanique a pu se produit.	Contactez le SAV.

Si l'impression ne démarre pas, contactez le SAV.

Autres problèmes d'impression

Cette section décrit les causes probables et les solutions possibles aux problèmes qui peuvent se produire lorsqu’un travail d’impression est exécuté à partir d’un ordinateur.

Lorsque vous ne pouvez pas imprimer correctement

Problème	Cause	Solution
L'image imprimée est souillée.	Les paramètres pour papier écais n'ont pas été configurés lors de l'impression sur du papier écais dans le Bypass.	PCL 5e/5c : Dans l'onglet [Papier] du pilote d'impression, Sélectionnez [Bypass] dans la liste « Magasin: » . Puis, dans la liste « Type : « , Sélectionnez le type de papier approprié. PCL 6/PostScript 3 : Dans l'onglet [Paramètres détaillés] du pilote d'impression, cliquez sur [Papier] sous « Menu : » , puis Sélectionnez [Bypass] dans la liste « Magasin : » . Puis, dans la liste « Type de papier : », Sélectionnez le type de papier approprié.
Les images imprimées contiennent des taches.	Le papier est humide.	Utilisez du papier ayant été conservé dans les conditions de température et d'humidité recommandées. Pour plus d'informations sur la bonne manière de stocker le papier, voir P. 31 "Précautions à prendre avec le papier".
Les images imprimées contiennent des taches.	L'imprimante n'est pas sur une surface plane.	Elle doit se couver sur une surface stable et de niveau. Vérifiez l'environnement de l'imprimante et désissez un emplacement approprié. Pour plus d'informations sur l'environnement de l'imprimante, reportez-vous au Manuel utilisateur.
Les images imprimées contiennent des taches.	Le papier est plissé, recouré ou compte des défauts.	Lissez le papier ou remplacez-le. Pour plus d'informations sur le papier, voir P. 31 "Précautions à prendre avec le papier".
L'image est imprimée est délavée sur toute la page.	Le papier est humide.	Utilisez du papier ayant été conservé dans les conditions de température et d'humidité recommandées. Pour plus d'information sur la bonne manière de stocker le papier, voir P. 31 "Précautions à prendre avec le papier".
L'image est imprimée est délavée sur toute la page.	Le papier n'est pas approprié. Une impression sur du papier d'emballage ou sur du papier traité peut entraîner une image faiblement imprimée.	Utilisez le papier recommandé. Pour plus d'information sur le papier recommandé, voir P. 26 "Caracteristiques du format papier" et P. 29 "Caracteristiques du type de papier".
L'image est imprimée est délavée sur toute la page.	Si [ON] est selectionné dans la liste « Économie de toner : » dans les paramètres du pilote d'impression, la page entière sera délavée à l'impression.	PCL 6/PostScript 3 : Dans l'onglet [Paramètres détaillés] du pilote d'impression, cliquez sur [Qualité d'impr.] dans le « Menu : », puis sélectionnez [OFF] dans « Économie de toner » .
Les images coulent au frottement. (La fixation de toner ne s'effectue pas.)	Le type de papier spécifique et le papier chargé peuvent être différents. Par exemple, du papier écais peut être chargé mais non spécifique comme type de papier.	PCL 5e/5c : Dans l'onglet [Papier] du pilote d'impression, Sélectionnez le type de papier approprié dans la zone [Type :]. PCL 6/PostScript 3 : Dans l'onglet [Paramètres détaillés] du pilote d'impression, cliquez sur [Papier] sous « Menu :», puis Sélectionnez le type de papier approprié dans la liste « Type de papier :».
L'image imprimée diffère de l'image de l'écran de l'ordinateur.	Les impressions sont réalisées à l'aide de la fonction de traitement graphique de l'imprimante.	PCL 6 : Dans l'onglet [Paramètres détaillés] du pilote d'impression, cliquez sur [Qualité d'impr.] sous « Menu :», puis Sélectionnez [Raster] dans la liste « Vectoriel/Raster :».
L'image est trop foncée ou trop claire.	Les paramètres de type de papier ne sont pas configurés correctement.	Vérifiez que le papier charge dans le magasin papier ou dans le Bypass correspond au type de papier définir sur l'écran LCD. Pour plus d'information sur les paramètres de type de papier, voir P. 48 "Paramètres papier".
L'image est trop foncée ou trop claire.	Le papier est chargeé à l'envers, le haut vers le bas. L'impression sur des surfaces non destinées à l'impression réduit la qualité de l'impression et peut endomager les composants internes de l'imprimante.	Avant l'impression sur du papier spécifique, vérifiez sa surface avec soin. Pour plus d'information sur le papier spécifique, voir P. 31 "Précautions à prendre avec le papier".
L'image est sale.	L'utilisation de toner non recommendé peut entraîner une perte de qualité d'impression et d'autres problèmes.	Utilisez du toner d'origine du fabricant. Contactez le SAV.
Les graphiques imprimés ne correspondant pas aux graphiques à l'écran.	Si le pilote d'impression est configuré pour utiliser la commande de graphismes, celle-ci est utilisée pour l'impression.	Pour une impression précise, configurer le pilote d'impression pour une impression sans la commande de graphismes. Pour plus d'informations sur les paramètres du pilote d'impression, reportez-vous à l'aide du pilote d'impression.
Les résultats de l'impression sont différents de l'affichage.	Un système d'exploitation autre que Windows est utilisé.	Vérifiez que l'application prend charge le pilote d'impression.
Les résultats de l'impression sont différents de l'affichage.	L'imprimante n'est pas sélectionnée pour l'impression.	Utilisez le pilote d'impression de l'imprimante et vérifie que l'imprimante est la bonne. Pour plus d'information sur l'ouverture de l'écran des paramètres du pilote d'impression, reportez-vous au Manuel utilisateur.
Les caractères sont différents de leurs affichés.	Le papier charge ne convient pas.	L'impression sur du papier recommendé produit uneICAmeure résolution. Pour plus d'information sur le papier commandé, voir P. 26"Caractéristiques du format papier" et P. 29"Caractéristiques du type de papier".
La position de l'image est différente de l'affichage.	Les paramètres de disposition de la page ne sont pas configurés correctement.	Vérifiez que les paramètres de mise en page sont réalisés à l'aide de l'application. Pour plus d'informations sur les paramètres de mise en page, reportez-vous à l'Aide de l'application.
La position de l'image est différente de l'affichage.	Les paramètres de disposition de la page ne sont pas configurés correctement.	PCL 5e/5c : Dans l'onglet [Papier] du pilote d'impression, cochez la case [Imprimer sur] et sélectionnez le format souhaité. PCL 6 / PostScript 3 : Dans l'onglet [Paramètres détaillés] du pilote d'impression, cliquez sur [Basique] dans le « Menu :», puis sélectionnez le format souhaité dans la liste « Imprimer sur :».
Des lignes ou des caractères alphanumericités tronqués ou non désirés apparaissent.	Un langage d'impression incorrect a peut-être été sélectionné.	Sélectionnez le pilote d'impression ajusté, puis imprimez le fichier à nouveau.
Les images sont coupées ou l'imprimante imprime trop de pages.	Vous utilisez peut-être du papier plus petit que le format sélectionné dans l'application.	Utilisez le même format papier que celui sélectionné dans l'application. Si vous ne pouvez pas charger du papier au format correct, utilisez la fonction de réduction pour réduire l'image, puis imprimez-la. Pour plus d'informations sur la fonction de réduction, reportez-vous à l'Aide du pilote d'impression.
La résolution des photographies est mauvaise.	Certaines applications impriment avec une résolution inférieure.	Utilisez les paramètres de l'application ou du pilote d'impression pour définir une résolution plus élevée. Pour plus d'informations sur les paramètres du pilote d'impression, reportez-vous à l'aide du pilote d'impression.
Une ligne pleine est imprimée en ligne discontinue ou bien compte des zones flues.	Les motifs de trame ne coïncident pas.	PostScript 3 : Modifiez les paramètres de tramage sur le pilote d'impression. Pour plus d'informations sur les paramètres de tramage, reportez-vous à l'aide du pilote d'impression.
Les lignes fines sont flues, d'épaissur ou de couleur faible ou n'apparaisent pas.	Des lignes ultra-fines ont été spécifiées dans l'application.	PostScript 3 : Modifiez les paramètres de tramage sur le pilote d'impression. Pour plus d'informations sur les paramètres de tramage, reportez-vous à l'aide du pilote d'impression. Si le problème persiste après avoir modifié les paramètres du type de trame, utilisez les paramètres de l'application dans laquelle l'image a été créé pour modifier la couleur et l'épaissur des lignes.
Les images s'affichent uniquement partiellement en couleurs.	Le papier est humide.	Utilisez du papier ayant été conservé dans les conditions de température et d'humidité recommendées. Pour plus d'informations sur la bonne manière de stocker le papier, voir P. 31 "Précautions à prendre avec le papier".

Les incidents papier sont récurrents

Problème	Cause	Solution
Le papier n'est pas chargé par le magasin sélectionné.	Si vous utilisez Windows, les paramètres du pilote d'impression annulent ceux défiinis à l'aide du panneau de commande.	PCL 5e/5c : Dans l'onglet [Papier] du pilote d'impression, sélectionnez le magasin d'entrée souhaité dans la liste "Magasin :". PCL 6/PostScript 3 : Dans l'onglet [Paramètres détaillés] du pilote d'impression, cliquez sur [Papier] sous « Menu :», puis sélectionnez le magasin requis dans la liste « Magasin :».
Les images sont imprimées de façon oblique.	Les guides latéraux du magasin ne sont peut-être pas verrouillés.	Vérifiez que les guides arrière sont correctement verrouillés. Pour plus d'informations sur le réglage des guides latéraux, reportez-vous à P. 33 "Chargement du papier dans les magasins papier" ou P. 38 "Chargement du papier dans le Bypass".
Les images sont imprimées de façon oblique.	Le papier est alimenté de façon oblique.	Chargez le papier correctement. Pour plus d'informations sur le chargement du papier, voir P. 33 "Chargement du papier dans les magasins papier" ou P. 38 "Chargement du papier dans le Bypass".
Des incidents papier se produit fréquemment.	Le nombre de feuilles chargées dépasse la capacité de l'imprimante.	Ne chargez du papier que jusqu'aux repères supérieurs des guides latéraux du magasin papier ou bien jusqu'aux repères des guides papier du Bypass.
Des incidents papier se produit fréquemment.	Les guides latéraux du magasin papier sont trop serrés.	Poussez légèrement les guides latéraux, puis réinstallez-les.
Des incidents papier se produit fréquemment.	Le papier est humide.	Utilisez du papier ayant été conservé dans les conditions de température et d'humidité recommandées. Pour plus d'informations sur la bonne manière de stocker le papier, voir P. 31 "Précautions à prendre avec le papier".
Des incidents papier se produit fréquemment.	Le papier est trop écais ou trop fin.	Utilisez le papier recommandé. Pour plus d'informations sur le papier recommandé, voir P. 26 "Caractéristiques du format papier" et P. 29 "Caractéristiques du type de papier".
Des incidents papier se produit fréquemment.	Le papier est plié ou froissé.	• Utilisez le papier recommandé. Pour plus d'informations sur le papier recommandé, voir P. 26 "Caractéristiques du format papier" et P. 29 "Caractéristiques du type de papier". • Utilisez du papier ayant été conservé dans les conditions de température et d'humidité recommandées. Pour plus d'informations sur la bonne manière de stocker le papier, voir P. 31 "Précautions à prendre avec le papier".
Des incidents papier se produit fréquemment.	Du papier imprimé est utilisé.	Ne chargez pas de feuilles qui ont déjà été imprimées depuis une autre imprimante.
Des incidents papier se produit fréquemment.	Les feuilles sont collées les uneux autres.	Déramez les feuilles avant deles charger. Vous pouzeégressément charger les feuillesune à une dans le magasin.
Plusieurs feuilles sont alimentéesen même temps, ce quiprovoque des incidents papier.	Les feuilles sont collées les uneux autres.	Déramez les feuilles avant deles charger. Vous pouzeégressément charger les feuillesune à une dans le magasin.
Le papier imprimé se froisse.	Le papier est humide.	Utilisez du papier ayant étéconservé dans les conditions detempérature et d'humiditérecommendées. Pour plusd'informations sur la bonnemanière de stocker le papier,voir P. 31 "Précautions àpréndre avec le papier".
Le papier imprimé se froisse.	Le papier est trop fin.	Utilisez le papier recommendé.Pour plus d'information sur lepapier recommendé, voir P. 26"Caractéristiques du formatpapier" et P. 29"Caractéristiques du type depapier".
Le bord des feuilles est froissé.	Le papier est humide.	Utilisez du papier ayant étéconservé dans les conditions detempérature et d'humiditérecommendées. Pour plusd'informations sur la bonnemanière de stocker le papier,voir P. 31 "Précautions àpréndre avec le papier".
Le bord des feuilles est froissé.	Vous utilisez du papier non recommandé.	Utilisez le papier recommandé. Pour plus d'informations sur le papier recommandé, voir P. 26 "Caractéristiques du format papier" et P. 29 "Caractéristiques du type de papier".
Dysfonctionnement de l'impression Recto/Verso.	You've aseLECTIONné un magasin papier qui n'est pas définir pour l'impression Recto/Verso.	Modifiez le paramètre pour activer l'impression recto/verso pour le magasin papier.
Dysfonctionnement de l'impression Recto/Verso.	You've aselectionné un type de papier incompatible avec l'impression Recto/Verso.	Dans [Paramètres magasin papier], selectionnez un type de papier compatible avec l'impression Recto/Verso. Pour plus d'informations sur les types de papier pouvant être utilisés, reportez-vous au Manuel utilisateur.
L'image située au verso de copies réalisées en recto verso est maculée ou comporte des taches blanches.	Les zones absentes et les macules sont provoquées par la présence d'humidité dans le papier.	N'installez pas l'imprimante dans des zones dont la température peut être faible. Utilisez du papier ayant été conservé dans les conditions de température et d'humidité recommends. Pour plus d'informations sur la bonne manière de stocker le papier, voir P. 31 "Précautions à prendre avec le papier".
Des lignes blanches apparaisent sur le transparent pour rétroprojecteur.	Des morceaux de papier sont collés au transparent.	Utilisez un linge sec afin de retarder tout morceau de papier collé au verso du transparent.

Dépannage supplémentaire

Problème	Causes	Solutions
L'impression d'un travail nécessite un certain temps.	L'imprimante met beaucoup de temps àTRAitter les photographies et autres pages contenant une grande quantité de données : lorsque vous imprimez ce type de données, il suffit donc de patienter.	Si levoyant d'entrée de données clignote, des données ont été reçues par l'imprimante. Attendez un moment.Modifiez les paramètres suivants pour tenter d'accélérier l'impression :• Sélectionnez [Vitesse] dans la liste « Priorité d'impression ».• Sélectionnez une résolution plus faible.Pour plus d'informations sur la modification des paramètres, consultez l'Aide du pilote d'impression.
Les images sont imprimées dans la mauvaise orientation.	L'orientation d'alimentation que vous avez séLECTIONnée et l'orientation d'alimentation sélectionnée dans l'installation d'options du pilote d'impression peuvent différer.	Définissez l'orientation de l'alimentation de l'imprimante et l'orientation de l'alimentation du pilote d'impression en conséquence. Pour plus d'informations sur les paramètres du pilote d'impression, reportez-vous à l'aide du pilote d'impression.
Les composants en option connectés à l'imprimante ne sont pas reconnus.	La communication bidirectionnelle ne fonctionne pas.	Installez des périphériques en option dans les propriétés de l'imprimante. Pour plus d'informations sur la configuration des périphériques en option, reportez-vous à l'aide du pilote d'impression.
L'association de l'impression, l'impression livre ou de l'impression Réduction / Agrandissement Auto ne sort pas comme prévu.	L'application ou les paramètres du pilote d'impression ne sont pas configurés correctement.	Assurez-vous que les paramètres de format et d'orientation du papier de l'application correspondant à leurs du pilote d'impression. Si une orientation et un format papier différents sont définis, Sélectionnez les mêmes format et orientation.
Certain types de données, comme les données graphiques ou les données de certaines applications, ne s'impriment pas.	Les paramètres du pilote d'impression ne sont pas configurés correctement.	PCL 5e/5c : Dans l'onglet [Qualité d'imp.] du pilote d'impression, sélectionnez [600 dpi] dans la zone « Résolution ». PCL 6 : • Dans l'onglet [Paramètres détaillés], cliquez sur [Qualité d'imp.] sous « Menu :», puis sélectionnez [Qualité] dans la liste « Priorité d'impression :». • Dans l'onglet [Paramètres détaillés] du pilote d'impression, cliquez sur [Qualité d'impr.] sous « Menu :», puis sélectionnez [Raster] dans la liste « Vectoriel/Raster :». PostScript 3 : Dans l'onglet [Paramètres détaillés], cliquez sur [Qualité d'imp.] sous « Menu :», puis sélectionnez [Photographique] dans la liste « Type de Trame». Pour plus de détails sur les paramètres du pilote d'impression, reportez-vous à l'Aide du pilote d'impression.
Certaines caractères ne sont pas imprimés ou apparaissent d'une façon étrange.	Les paramètres du pilote d'impression ne sont pas configurés correctement.	PCL 5e/5c : Dans l'onglet [Qualité d'imp.] du pilote d'impression, sélectionnez [600 dpi] dans la zone « Résolution ». PCL 6 : • Dans l'onglet [Paramètres détaillés], cliquez sur [Qualité d'imp.] sous « Menu :», puis sélectionnez [Qualité] dans la liste « Priorité d'impression :». • Dans l'onglet [Paramètres détaillés] du pilote d'impression, cliquez sur [Qualité d'impr.] sous « Menu :», puis sélectionnez [Raster] dans la liste « Vectoriel/Raster :». PostScript 3 : Dans l'onglet [Paramètres détaillés], cliquez sur [Qualité d'imp.] sous « Menu :», puis sélectionnez [Texte] dans la liste « Type de Trame :». Pour plus de détails sur les paramètres du pilote d'impression, reportez-vous à l'Aide du pilote d'impression.
La vitesse d'impression ou la vitesse de transmission de l'application est lente.	Les paramètres du pilote d'impression ne sont pas configurés correctement.	PCL 6: Dans l'onglet [Paramètres détaillés] du pilote d'impression, cliquez sur [Qualité d'impr.] sous « Menu : », puis sélectionnez [Vitesse] dans la liste « Priorité d'impression : »Pour plus de détails sur les paramètres du pilote d'impression, reportez-vous à l'Aide du pilote d'impression. Quittez toutes les autres applications.
L'impression se termine à la moitié.	Une erreur s'est peut-être produit.	Vérifiez l'écran LCD de l'imprimante pour voir si une erreur s'est produit.
"Réinit. Travail..." s'affiche et l'impression est suspendue.	Mémoire insuffisante.	Dans [Système], sélectionnez [Utilisation mémoire] pour [Priorité polices].
L'impression n'a pas démarré alors que l'heure d'impression définie est dépassée.	L'heure définie sur l'imprimante ou l'ordinateur est incorrecte.	Définissez une-heure correcte sur l'imprimante ou l'ordinateur.

L'image imprimée diffère de l'image sur l'ordinateur

Problème	Solutions
L'image imprimée diffère de l' image de l'écran de l'ordinateur.	Lorsque vous utilisez certaines fonctions, comme l'agrandissement ou la réduction de la taille, la mise en page de l'image peut différer de celle affichée à l'écran.
Les images sont coupées ou l'imprimante imprime trop de pages.	Si vous utilisez du papier plus petit que le format sélectionné dans l'application, utilisez le même format papier que celui sélectionné dans l'application. Si vous ne pouvez pas charger du papier au format correct, utilisez la fonction de réduction pour réduire l'image, puis imprimez-la.Pour plus de détails, reportez-vous à l'Aide du pilote d'impression.

Lorsque l'imprimante ne fonctionne pas correctement

Problème	Solutions
Le papier n'est pas chargé par le magasin sélectionné.	Si vous utilisez un système d'exploitation Windows, les paramètres définis sous le pilote d'impression prenant autorité sur ceux définis à l'aide du panneau de commande. Définissez le magasin que vous souhaitez à l'aide du pilote d'impression.Pour plus de détails, reportez-vous à l'Aide du pilote d'impression.
Les impressions ne s'empilent pas correctement.	• Le papier est humide. Utilisez du papier qui a été correctement stocké. Voir P. 31 "Précautions à prendre avec le papier".• Si les feuilles imprimées sortent pliées, utilisez l'extension du magasin standard. Voir P. 10 "Guide des composants".
La reprise de l'impression prend trop de temps.	• La complexité ou le volume des données est tel que leur traitement nécessite un certain temps. Si levoyant d'entrée de données clignote, les données sont en cours de traitement. Veuillez patienter jusqu'à ce qu'elle reprene. • L'imprimante était en mode Économie d'énergie ou en mode Veille prolongée. Pour restaurer à partir de ces modes, l'imprimante doit passer en phase de préchauffage et cela prend du temps jusqu'à ce que l'impression démarre. Pour plus d'informations, voir P. 18 "Économie d'énergie".
L'impression prend beaucoup trop de temps.	• L'imprimante met beaucoup de temps àTRAITER les photographies et autres pages contenant une grande quantité de données: lorsque vous imprimez ce type de données, il suffit donc de patienter. La modification des paramètres avec le pilote d'impression peut contribuer à accélérer l'impression. Pour plus de détails, reportez-vous à l'Aide du pilote d'impression.La complexité ou le volume des données est tel que leur traitement par l'imprimante nécessite un certain temps. Si levoyant d'entrée de données clignote, les données sont en cours de traitement. Veuillez patienter jusqu'à ce qu'elle reprene.
Les options suivantes ne sont pas dédictées dans les propriétés de l'imprimante.	L'ordinateur et l'imprimante ne sont pas en communication bidirectionnelle. Vous doivent configurer les options suivantes dans les propriétés de l'imprimante. Pour plus de détails, reportez-vous à l'Aide du pilote d'impression.Une fois que vous réaliserez une mise à jour automatique des informations de périhérique en utilisant les propriétés du pilote d'impression PCL 6 ou PostScript 3, il est possible que les autres pilotes d'impression ne puissant pas établier une communication bidirectionnelle ni réussir la mise à jour automatique. Cela se produit uniquementavec Windows XP 32 bits. Le cas échéant, déconnectez-vous et reconnectctez-vous à Windows, puis procédez de nouveau à la mise à jour automatique. Si le problème ne peut pas être résolu, contactez le SAV ou le commercial.
Pour les impressions globales ou reliées:	Vérifiez que le format papier et le sens définis dans le pilote d'impression sontidentiques à ceuxdéfiinis dans l'application.Si les paramètres ne sont pasidentiques, modifier les paramètres du pilote d'impression.
Un magasin vide est sélectionné par Sélection magasin auto, et le document n'est pas imprimé en raison d'une erreur de manque de papier.	Si un magasin papier est ouvert et fermé alors que l'imprimante est en mode Économie d'énergie, l'imprimante initiaise le magasin après la restauration, mais ce dernier ne pourra pas être sélectionné par Sélection magasin auto.Pour imprimer à partir d'un magasin papier que vous avez ouvert et fermé pendant que l'imprimante était en mode Économie d'énergie, vous doivent spécifier manuellement le magasin papier source avant d'imprimer. Lorsque l'imprimante est restaurée depuis le mode Économie d'énergie et termine l'initialisation, elle imprime ensuite le document à partir du magasin que vous avez spécifique.

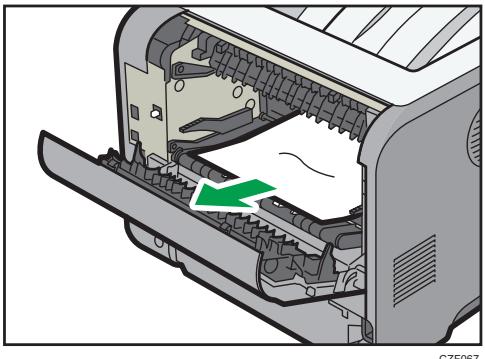

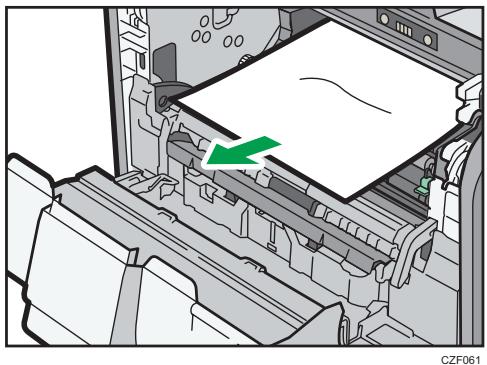

Retrait du papier coincé

Un message d'erreur apparait si un incident papier se produit. Le message d'erreur indique où s'est produit l'incident.

Vérifiez l'emplacement de l'incident papier et retirez le papier coincé.

Attention

• L'intérieur de l'imprimante peut venir brûlant. Ne touchez pas les pièces dotées d'une étiquette indiquant une « surface chaude ». Sinon, vous pourriez vous blesser.
• Certains des composants internes de cet appareil deviennent très chauds. Par conséquent, faites attention lors du retrait du papier coincé. Dans le cas contraire, vous risqueriez de vous brûler.
• Lors du retrait du papier coincé, assurez-vous de ne pas vous coincer les doigts ou de vous blesser.

Important

Pour éviter les incidents papier, ne laissez pas de morceaux de papier déchirés dans l'imprimante. - Contactez le SAV si des incidents papier surviennent régulièrement. - Si le message d'erreur reste affiché après le retrait du papier coincé, ouvrez puis refermez le capot avant.

Message d'incident papier (A1)

Le message d'incident papier « (A1) » apparait lorsqu'un incident papier se produit dans le magasin d'alimentation papier standard.

1. Tirez le magasin jusqu'à ce qu'il s'arrête.

CZF054

1. Retirez le papier coincé avec soin.

CZF055

1. Fermez soigneusement le magasin papier.

CZF056

1. Ouvrez le capot avant en poussant sur le bouton de libération du capot avant, puis refermez-le pour annuler l'objet d'accident papier.

CZF005

CZF053

Remarque

• Lors de la fermeture du capot avant, poussez fermement le côté supérieur du capot. Une fois le capot fermé, vérifiez que l'incident papier a disparu.

Message d'incident papier (A2)

Le message d'incident papier « 8A(A2) » apparait lorsqu'un incident papier se produit dans le bypass.

1. Retirez le papier chargé dans le Bypass.

CZF057

1. Retirez le papier coincé avec soin.

CZF058

1. Ouvrez le capot avant en poussant sur le bouton de libération du capot avant, puis refermez-le pour annuler l'objet d'accident papier.

CZF005

CZF053

Remarque

• Lors de la fermeture du capot avant, poussez fermement le côté supérieur du capot. Une fois le capot fermé, vérifiez que l'incident papier a disparu.

Message d'incident papier (b)

Le message d'incident papier « A'r(B) » apparait lorsqu'un incident papier se produit dans le chemin d'alimentation papier interne.

Important

• L'intérieur de cette imprimante peut devenir très chaud. Avant de sort
• Poussez le bouton du côté droit de l'imprimante, puis ouvrez soigneusement le capot avant à deux mains.

CZF005

1. Tenez la poignée avant de la cartouche d'impression puis soulevez-la et tirez-la vers l'extérieur.

CZF050

1. Retirez le papier coincé avec soin.

CZF061

1. Si vous ne VOYZ pas le papier coince ou ne pouze le retirer, soulevez « B » et retirez le papier coince.

1. Tenez la poignée de la cartouche d'impression, puis insérez-la dans l'imprimante jusqu'à la butée.

1. Fermez soigneusement le capot avant avec les deux mains.

CZF053

Remarque

• Lors de la fermeture du capot avant, poussez fermement le côté supérieur du capot. Une fois le capot fermé, vérifiez que l'incident papier a disparu.

Message d'incident papier (b)(c)

Le message d'incident papier « B (B) (C) » apparait lorsqu'un incident papier se produit dans le chemin d'alimentation papier interne.

Important

• L'intérieur de cette imprimante peut devenir très chaud. Avant de sort
• Poussez le bouton du côté droit de l'imprimante puis ouvrez soigneusement le capot avant à deux mains.

CZF005

1. Tenez la poignée avant de la cartouche d'impression, puis soulevez-la et tirez-la vers l'extérieur.

1. Retirez le papier coincé avec soin.

1. Si vous ne voyez pas le papier coincé ou ne pouvez le retirer, soulevez « B » et retirez le papier coincé.

1. Si vous ne pouvez pas retirer le papier coincé, ouvre le capot arrière.

1. Soulevez les leviers de blocage de l'unité de fusion.

1. Sortez l'unité de fusion.

CZF064

1. Maintenez la patte, puis retirez le papier coincé.

CYN065

1. Si le papier n'est pas coincé dans l'unité de fusion, retirez le papier coincé depuis l'intérieur de l'imprimante.

CZF074

1. Poussez l'unité de fusion jusqu'à ce qu'elle s'arrête.

1. Poussez vers le bas les leviers de blocage de l'unité de fusion jusqu'à ce qu'ils s'enclochent avec un déclic.

1. Refermez le capot arrêté.

CZF070

1. Tenez la poignée de la cartouche d'impression, puis insérez-la dans l'imprimante jusqu'à la butée.

CZF052

1. Fermez soigneusement le capot avant avec les deux mains.

CZF053

Remarque

• Lors de la fermeture du capot avant, poussez fermement le côté supérieur du capot. Une fois le capot fermé, vérifiez que l'incident papier a disparu.

Message d'incident papier (y)

Les messages suivants s'affichent selon le magasin où est coincé le papier :

3^(H)(Y1) : Magasin2

La procédure permettant de tirer le papier coincé est la même pour tous les magasins.

1. Tirez le magasin jusqu'à ce qu'il s'arrête.

1. Retirez le papier coincé avec soin.

1. Maintenez le magasin des deux mains, faites-le glisser le long des rails de l'unité d'alimentation papier puis poussez-le à l'intérieur.

1. Ouvrez le capot avant en poussant sur le bouton de libération du capot avant, puis refermez-le pour annuler l'objet d'accident papier.

CZF005

CZF053

Message d'incident papier (Z1)

Le message d'incident papier « 84 (Z1) » apparait lorsqu'un incident papier se produit dans l'unité recto-verso.

1. Ouvrez le capot arrêté.

CZF062

1. Retirez le papier coincé avec soin.

1. Si vous pouvez voir le papier coincé dans le réceptacle de sortie, laissez le capot arrière ouvert et retirez le papier.

1. Retirez le papier coincé avec soin.

1. Refermez le capot arrière.

CZF070

Message d'incident papier (Z2)

Le message d'incident papier « 3r(Z2) » apparait lorsqu'un incident papier se produit dans le chemin d'alimentation papier interne de l'impression recto verso.

1. Tirez avec précaution le magasin papier.

CZF109

1. Abaissez « Z2 »

CZF079

1. Retirez le papier coincé avec soin.

CZF080

1. Remettez « Z2 » dans sa position initiale.

CZF081

1. Soulevez l'avant du magasin, puis faites-le glisser avec précaution dans l'imprimante, jusqu'à ce qu'il s'arrête.

CZF029

1. Ouvrez le capot avant en poussant sur le bouton de libération du capot avant, puis refermez-le pour annuler l'objet d'accident papier.

CZF005

CZF053

Marques commerciales

Adobe, Acrobat, PostScript et PostScript 3 sont soit des marques déposées, soit des marques commerciales d'Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.

Firefox® est une marque déposée de Mozilla Foundation.

Macintosh, Mac OS, OS X et Safari sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

Microsoft®, Windows®, Windows Server®, Windows Vista® et Internet Explorer® sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

PCL® est une marque déposée de Hewlett-Packard Company.

La désignation complète d'Internet Explorer 6 est Microsoft® Internet Explorer® 6.

La désignation complète d'Internet Explorer 8 est Windows® Internet Explorer® 8.

Les appellations exactes des systèmes d'exploitation Windows sont les suivantes :

• Les noms de produits pour Windows XP sont les suivants :

Microsoft® Windows® XP Édition Professionnelle

Microsoft® Windows® XP Édition familiale

Microsoft® Windows® XP Édition Media Center

Microsoft® Windows® XP Édition Tablet PC

• Les noms de produits pour Windows Vista sont les suivants :

Microsoft® Windows Vista™ Édition Intégrale

Microsoft® Windows Vista® Professionnel

Microsoft® Windows Vista® Édition Familiale Premium

Microsoft® Windows Vista® Édition Familiale Basique

Microsoft® Windows Vista® Enterprise

• Les noms de produits pour Windows 7 sont les suivants :

Microsoft® Windows® 7 Édition Familiale Premium

Microsoft® Windows® 7 Professionnel

Microsoft® Windows® 7 Édition Intégrale

Microsoft® Windows® 7 Enterprise

• Les noms de produits de Windows 8 sont les suivants :

Microsoft® Windows® 8

Microsoft® Windows® 8 Pro

Microsoft® Windows® 8 Enterprise

• Les noms de produits pour Windows 8.1 sont les suivants : Microsoft® Windows® 8.1 Microsoft® Windows® 8.1 Pro Microsoft® Windows® 8.1 Entreprise
• Les noms de produits pour Windows Server 2003 sont les suivants : Microsoft® Windows Server® 2003 Standard Edition Microsoft® Windows Server® 2003 Enterprise Edition
• Les noms de produits pour Windows Server 2003 R2 sont les suivants : Microsoft® Windows Server® 2003 R2 Standard Edition Microsoft® Windows Server® 2003 R2 Enterprise Edition
• Les noms de produits pour Windows Server 2008 sont les suivants : Microsoft® Windows Server® 2008 Standard Microsoft® Windows Server® 2008 Enterprise
• Les noms de produits pour Windows Server 2008 R2 sont les suivants : Microsoft® Windows Server® 2008 R2 Standard Microsoft® Windows Server® 2008 R2 Enterprise
• Les noms de produits de Windows Server 2012 sont les suivants : Microsoft® Windows Server® 2012 Foundation Microsoft® Windows Server® 2012 Essentials Microsoft® Windows Server® 2012 Standard
• Les noms de produits pour Windows Server 2012 R2 sont les suivants : Microsoft® Windows Server® 2012 R2 Foundation
• Microsoft® Windows Server® 2012 R2 Essentials
• Microsoft® Windows Server® 2012 R2 Standard

D'autres noms de produits sont mentionnés ici dans un souci d'identification uniquement ; il peut s'agir des marques de leurs sociétés détentrices respectives. Nous renonçons à tout ou partie des droits relatifs à ces marques.
