AVR X4200W - Ampli home-cinéma DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio-vidéo 9.2 canaux
Caractéristiques techniques principales	9 amplificateurs de puissance, compatible Dolby Atmos, DTS:X, et Auro-3D
Alimentation électrique	AC 230V, 50/60Hz

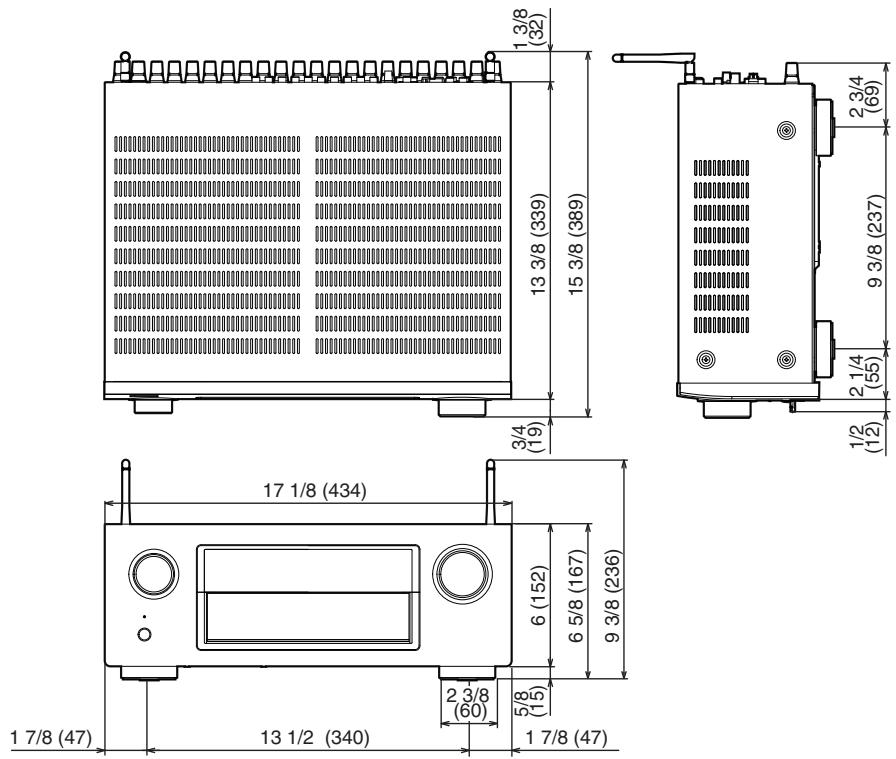

Dimensions approximatives	434 mm x 167 mm x 380 mm
Poids	10.5 kg
Compatibilités	Compatible avec les formats audio haute résolution, HDMI 2.0, 4K Ultra HD
Puissance	125 W par canal (8 ohms, 20 Hz - 20 kHz, 0.08% THD)
Fonctions principales	Streaming audio sans fil, contrôle via application, calibrage automatique Audyssey MultEQ XT32
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, service après-vente recommandé pour réparations
Sécurité	Ne pas exposer à l'humidité, respecter les instructions de ventilation
Informations générales utiles	Vérifier la compatibilité avec les autres équipements audio/vidéo avant l'achat

FOIRE AUX QUESTIONS - AVR X4200W DENON

Comment réinitialiser l'amplificateur DENON AVR X4200W aux paramètres d'usine ?

Pour réinitialiser votre DENON AVR X4200W, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' tout en appuyant sur le bouton 'Set Up' jusqu'à ce que l'écran affiche 'Initializing'.

Pourquoi le son ne sort-il pas des enceintes ?

Vérifiez d'abord que toutes les connexions des enceintes sont correctes et sécurisées. Ensuite, assurez-vous que l'amplificateur est réglé sur le bon mode d'entrée et que le volume est suffisamment élevé.

Comment connecter le DENON AVR X4200W à mon téléviseur ?

Utilisez un câble HDMI pour connecter le port HDMI OUT de l'amplificateur au port HDMI IN de votre téléviseur. Assurez-vous de sélectionner le bon port HDMI sur votre téléviseur.

Quels sont les formats audio compatibles avec le DENON AVR X4200W ?

Le DENON AVR X4200W est compatible avec les formats audio tels que Dolby Atmos, DTS:X, Dolby TrueHD et DTS-HD Master Audio.

Comment mettre à jour le firmware de mon DENON AVR X4200W ?

Vous pouvez mettre à jour le firmware via le menu de configuration de l'appareil. Accédez à 'Setup' > 'Firmware' > 'Check for Updates' et suivez les instructions à l'écran.

Que faire si le DENON AVR X4200W ne s'allume pas ?

Vérifiez d'abord que l'appareil est branché à une prise secteur fonctionnelle. Essayez de débrancher puis de rebrancher l'alimentation. Si le problème persiste, il peut nécessiter une assistance technique.

Comment configurer le système multiroom avec le DENON AVR X4200W ?

Pour configurer le multiroom, assurez-vous que l'amplificateur est connecté au réseau Wi-Fi. Accédez à 'Setup' > 'Zone Settings' et suivez les instructions pour ajouter d'autres zones.

Le DENON AVR X4200W ne détecte pas mon réseau Wi-Fi, que faire ?

Vérifiez que votre routeur est allumé et fonctionne correctement. Assurez-vous que l'amplificateur est à portée du routeur et que vous avez entré le bon mot de passe Wi-Fi.

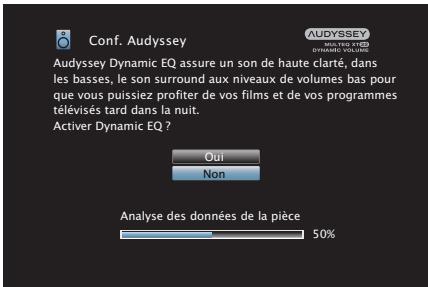

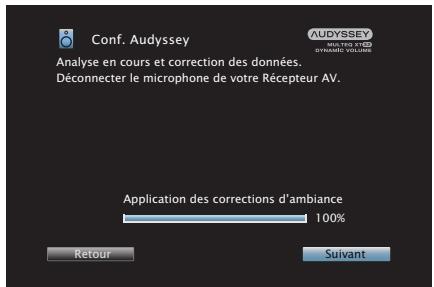

Comment régler la calibration automatique Audyssey sur le DENON AVR X4200W ?

Connectez le microphone de calibration fourni et accédez à 'Setup' > 'Audyssey' > 'MultEQ XT32'. Suivez les instructions à l'écran pour effectuer la calibration.

Mon DENON AVR X4200W ne lit pas les fichiers audio via USB, que faire ?

Assurez-vous que le format de fichier est compatible (comme MP3, WAV, FLAC). Essayez de reformater votre clé USB en FAT32 si nécessaire et de vérifier que la clé est fonctionnelle.

MODE D'EMPLOI AVR X4200W DENON

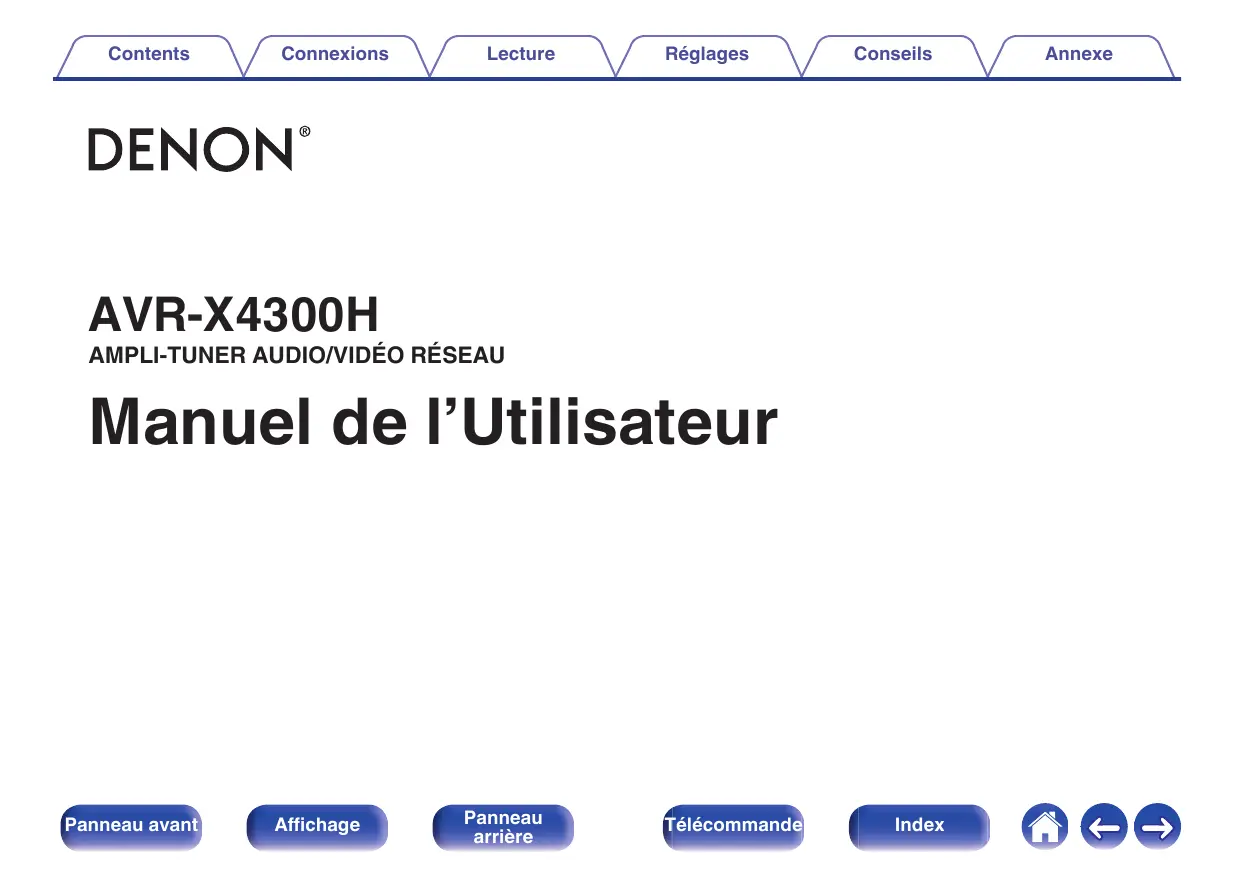

Manuel de l'Utilisateur

Mise à niveau 7

Accessories 8

Insertion des piles 9

Portee de la telecommande 9

10

Audio haute qualité 10

Fonctionnement aisé 16

Nomenclature et fonctions 17

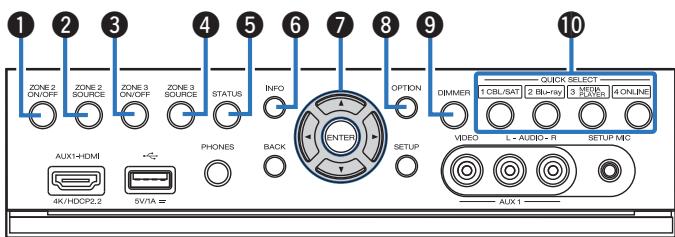

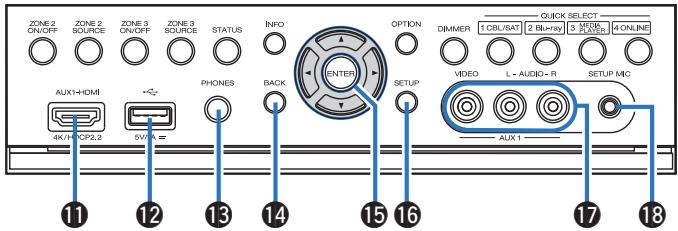

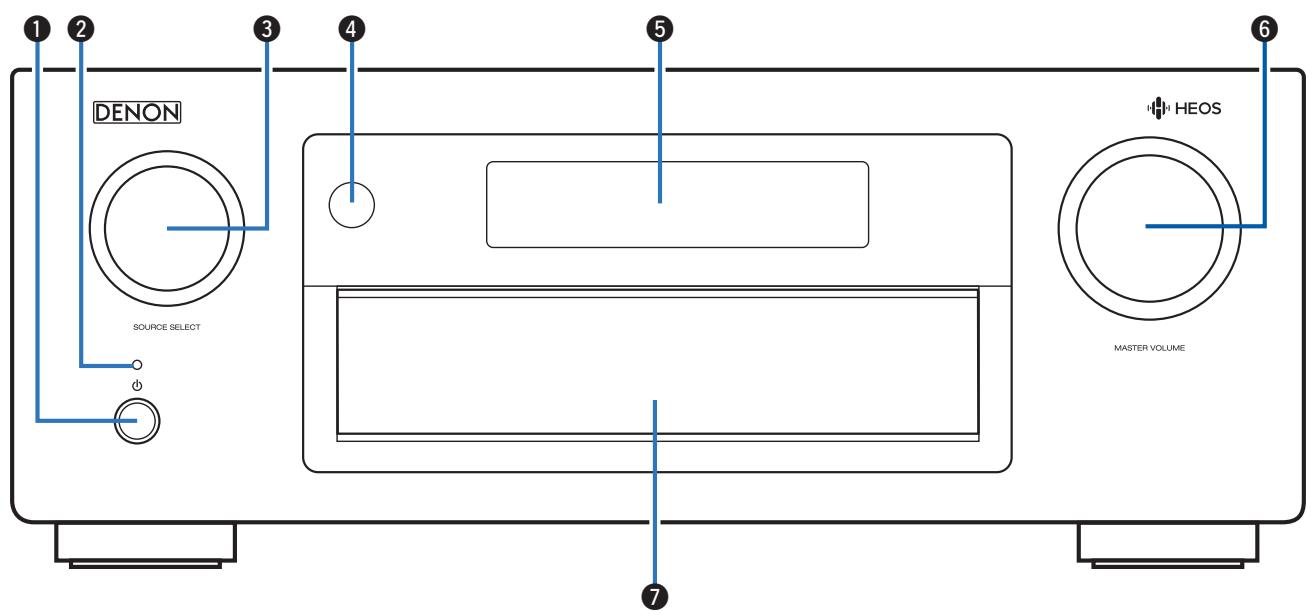

Panneau avant 17

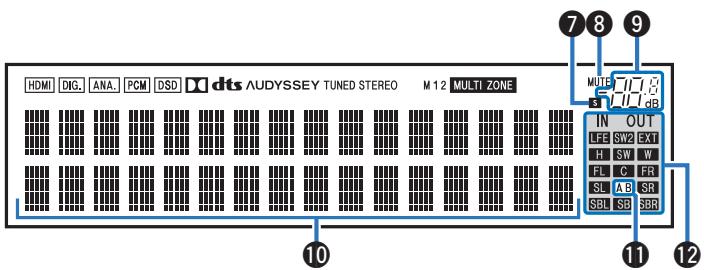

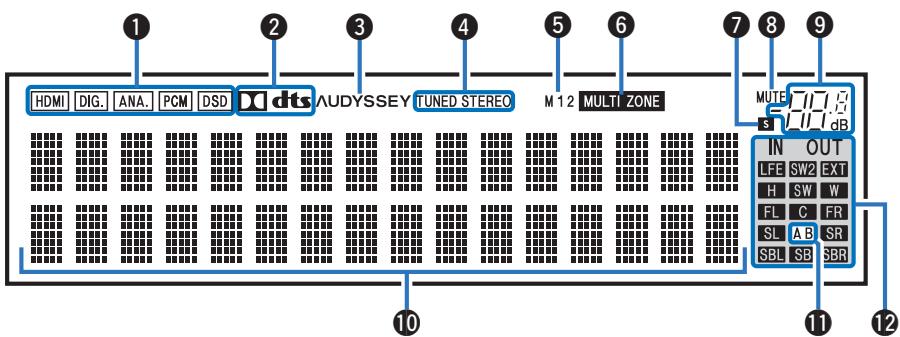

Affichage 21

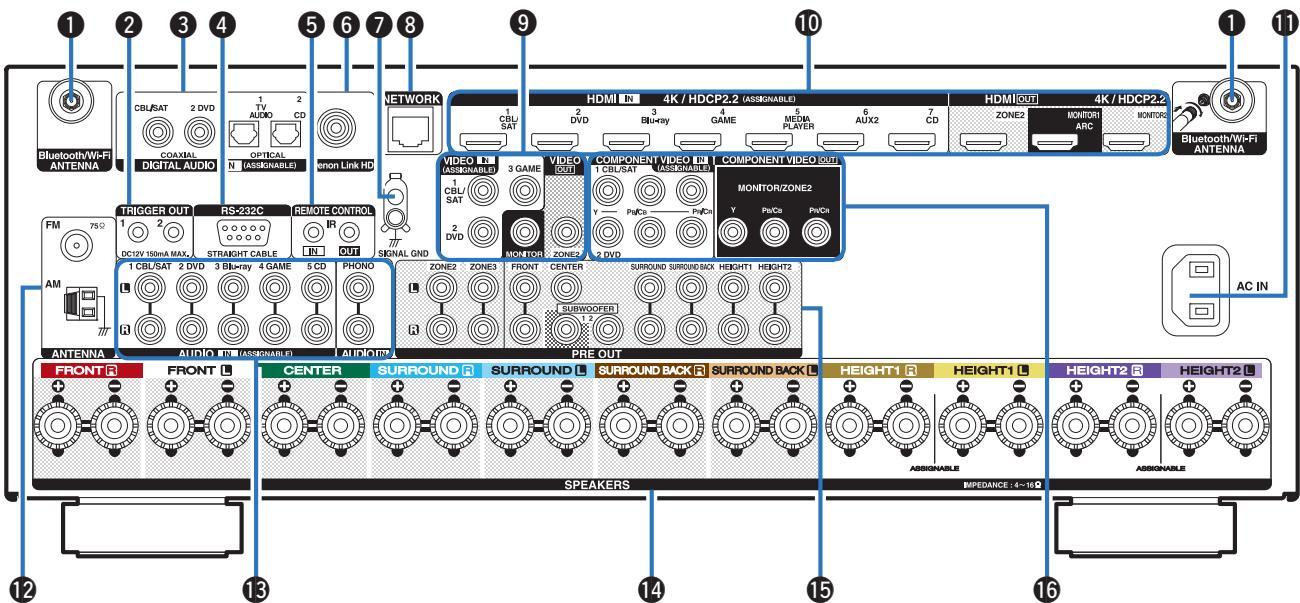

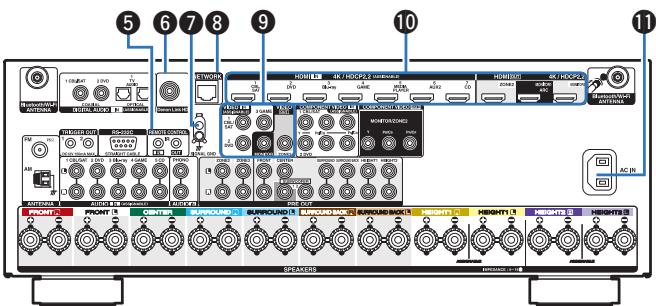

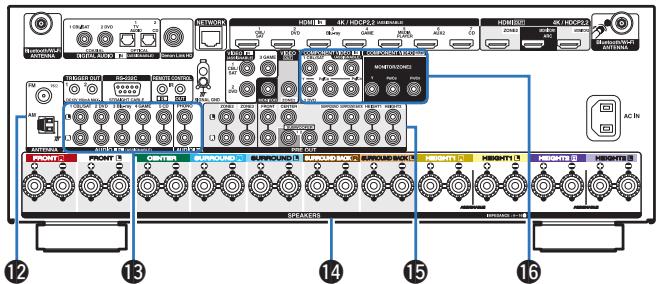

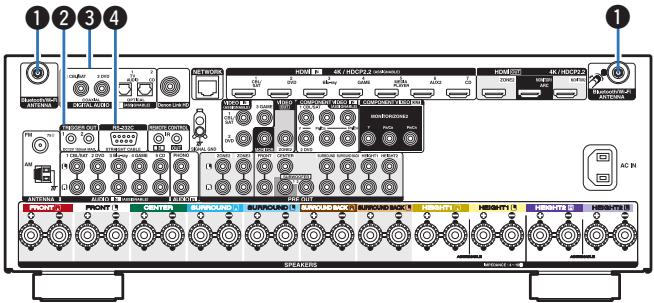

Panneau arriere 23

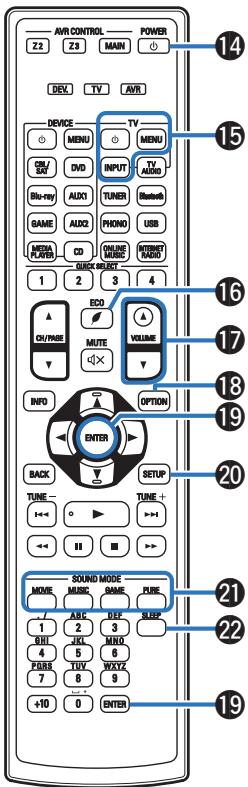

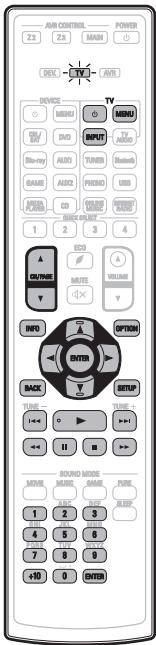

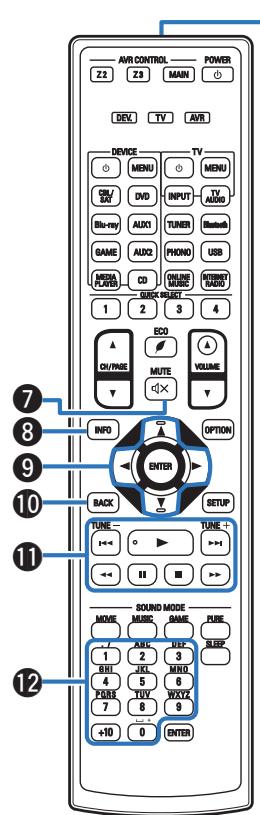

Télécommande 27

Connexions

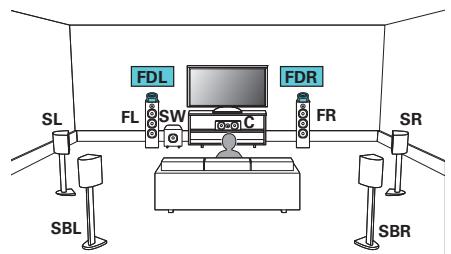

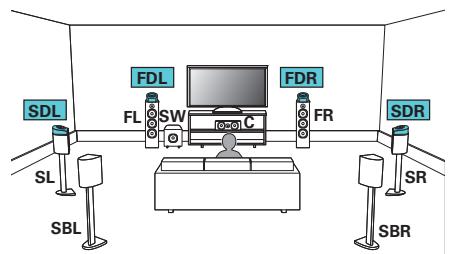

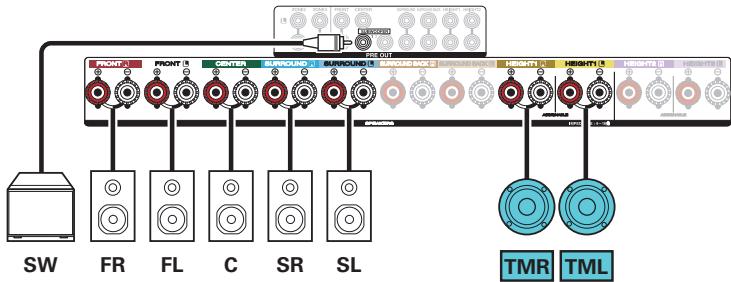

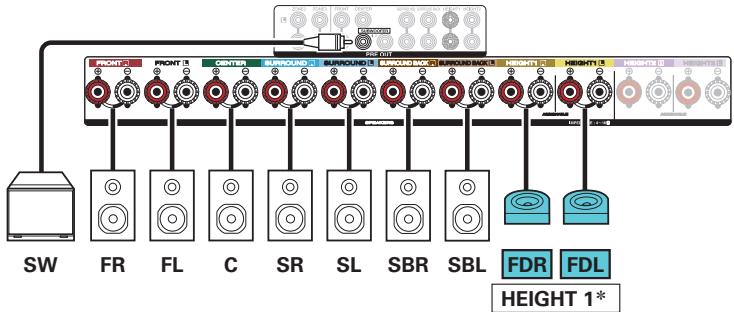

Connexion des enceintes 31

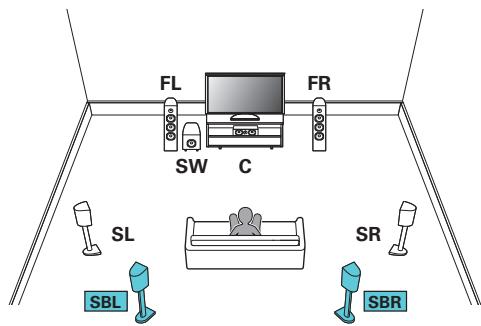

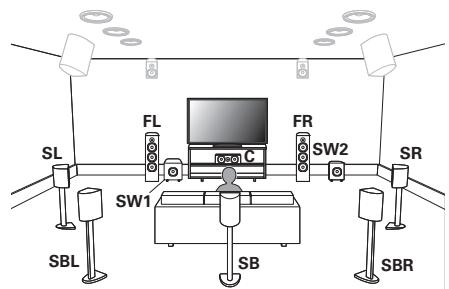

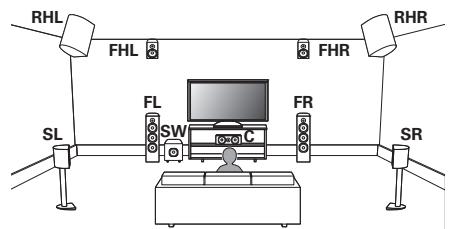

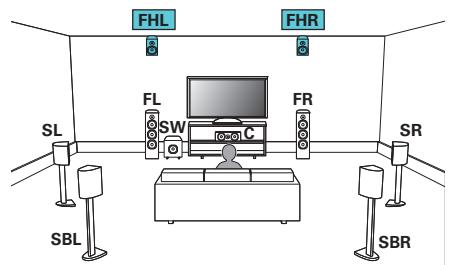

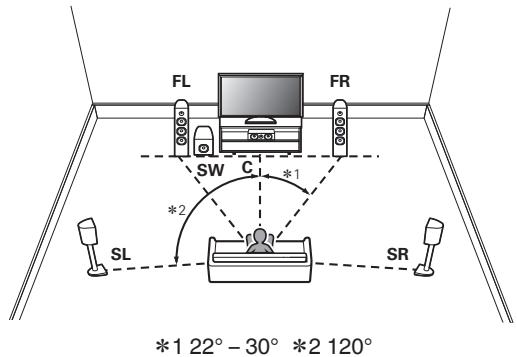

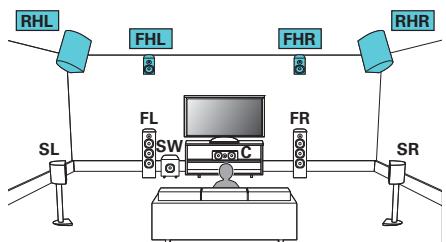

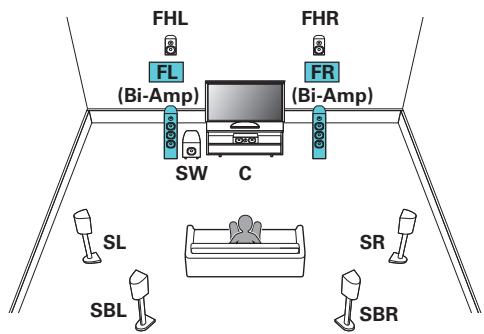

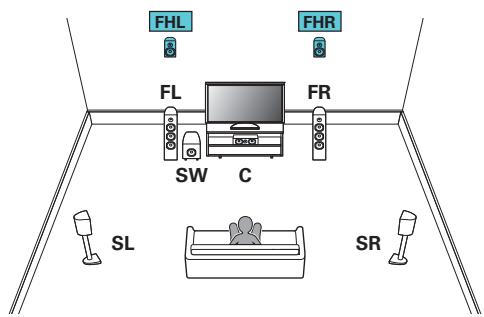

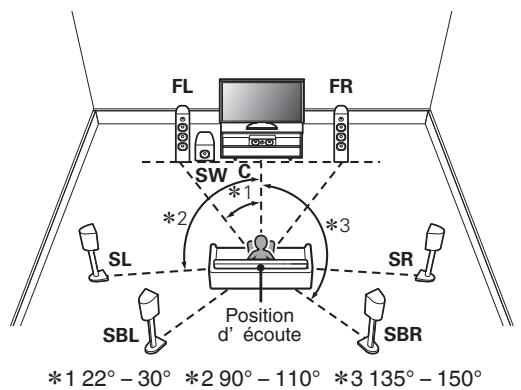

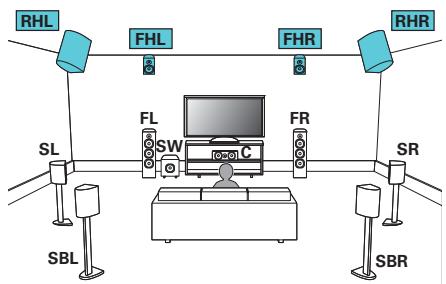

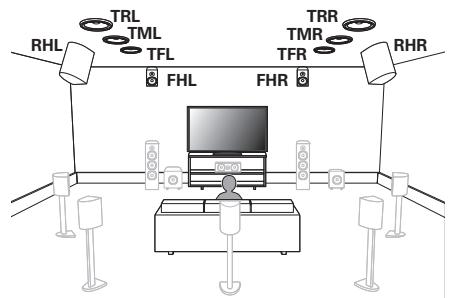

Installation des enceintes 31

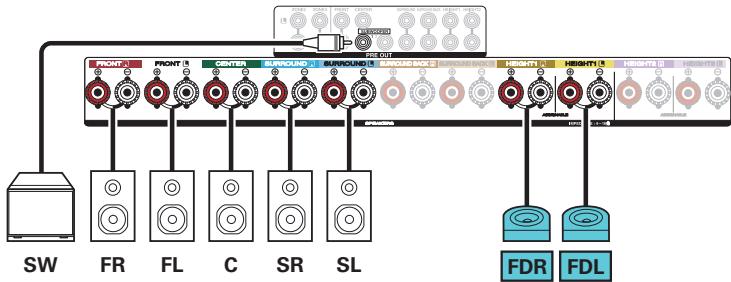

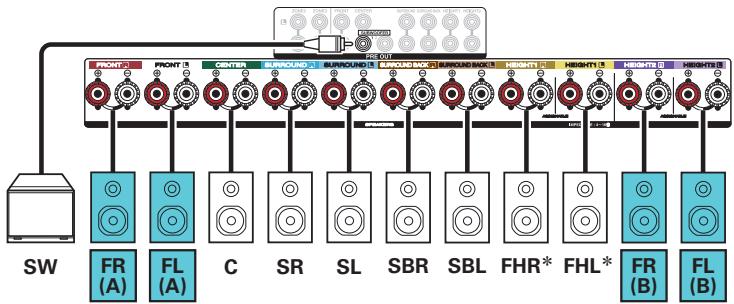

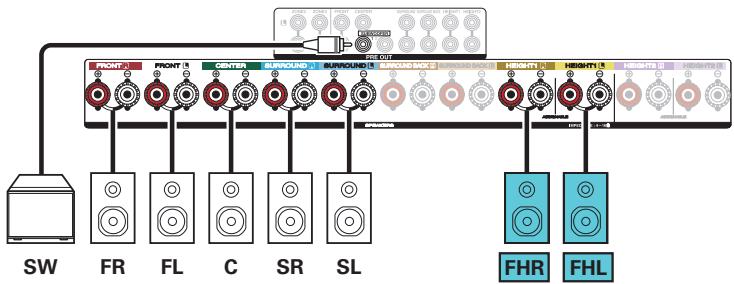

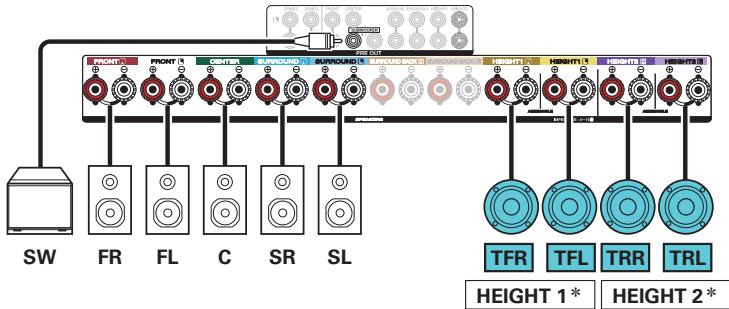

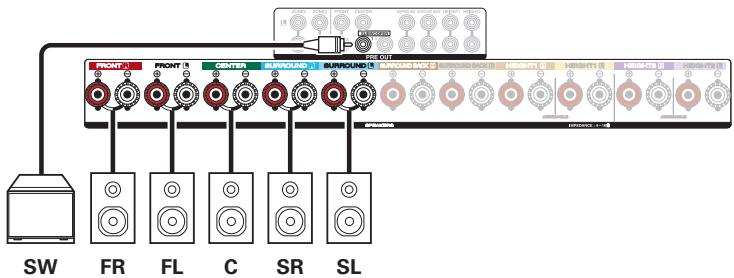

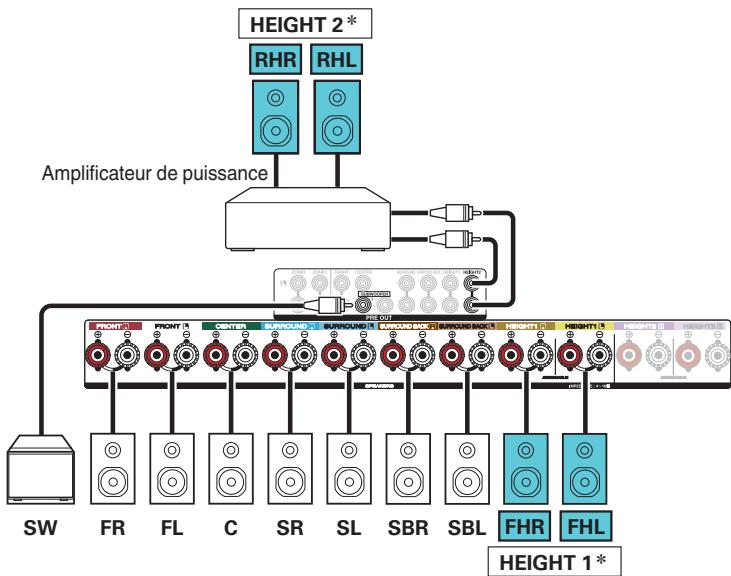

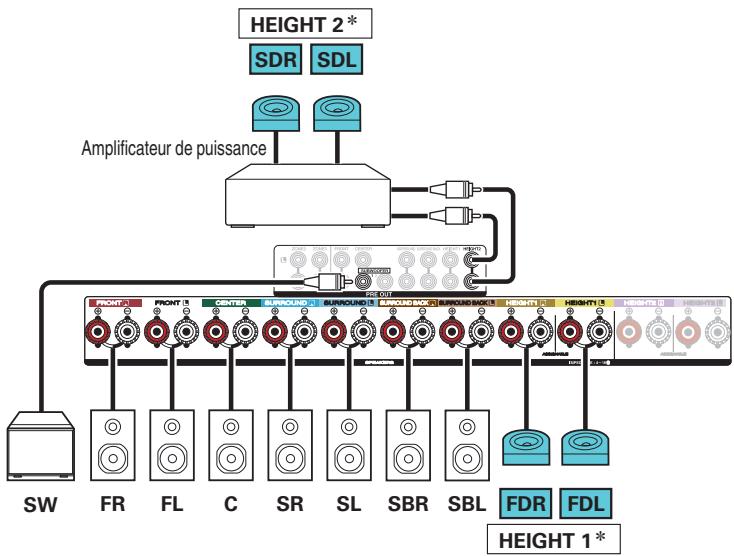

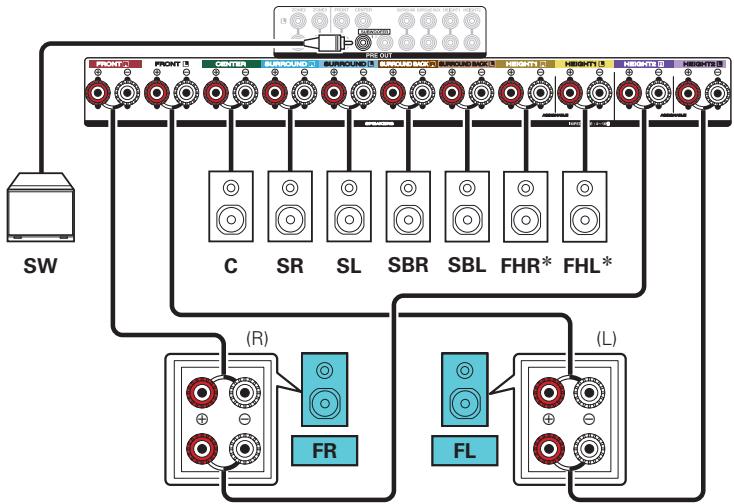

Connexion des enceintes 40

Configuration de l'enceinte et paramétrages de l"Affection des Amplis" 44

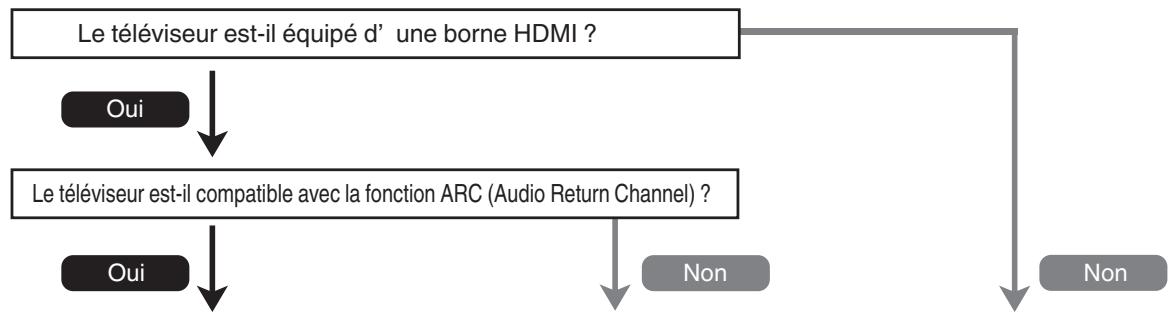

Connexion d'un téléviseur 73

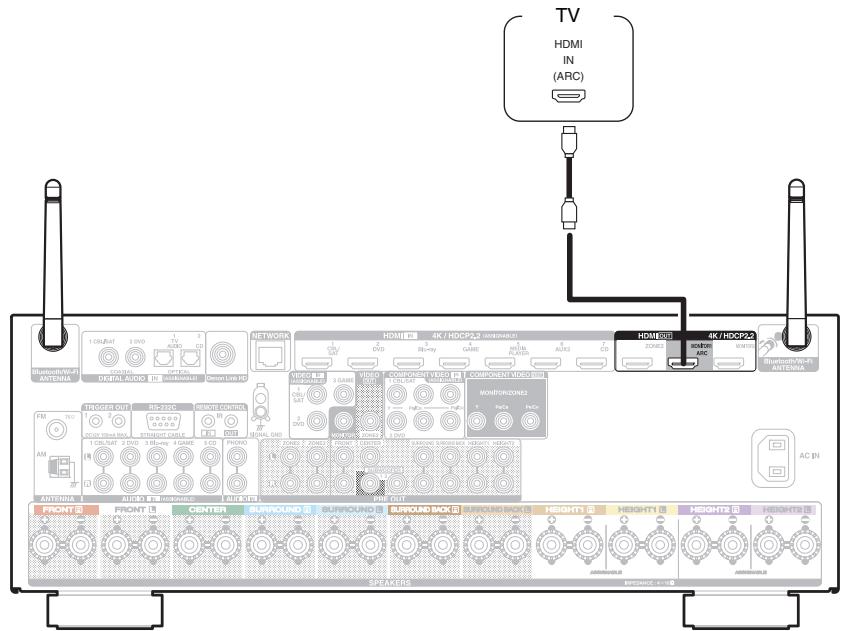

Connexion 1 : Televiseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) 74

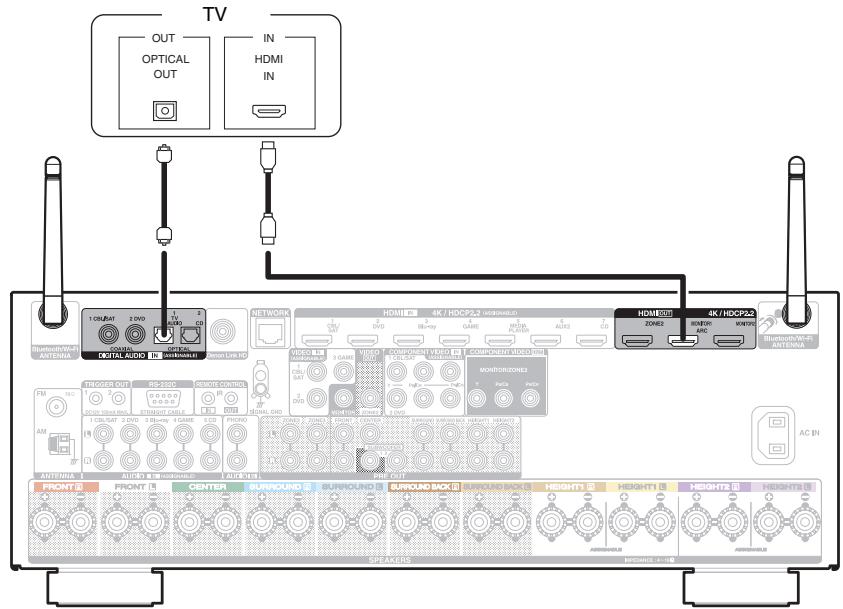

Connexion 2 : Télésieur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) 75

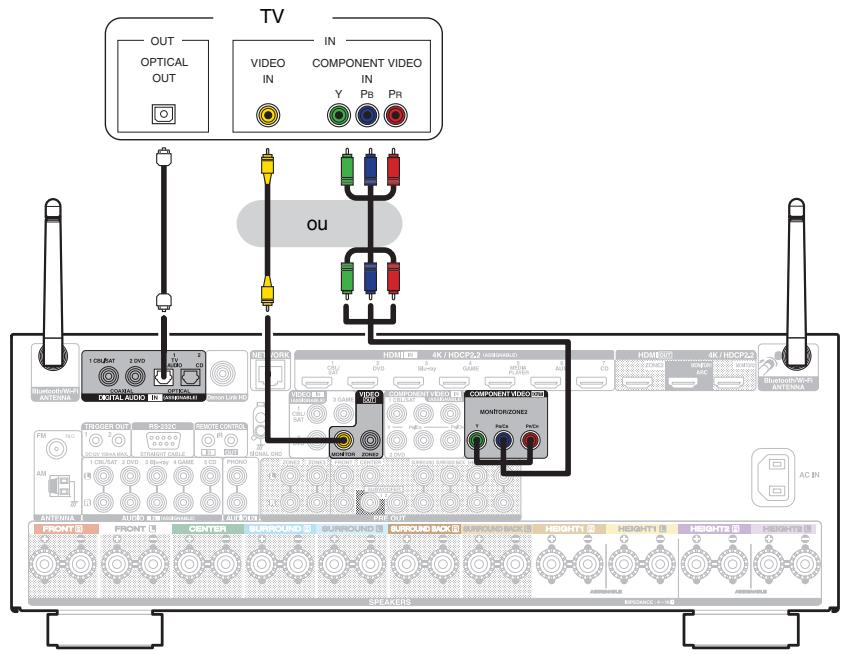

Connexion 3: Televiseur non équipé d'une borne HDMI 76

Connexion d'un dispositif de lecture 77

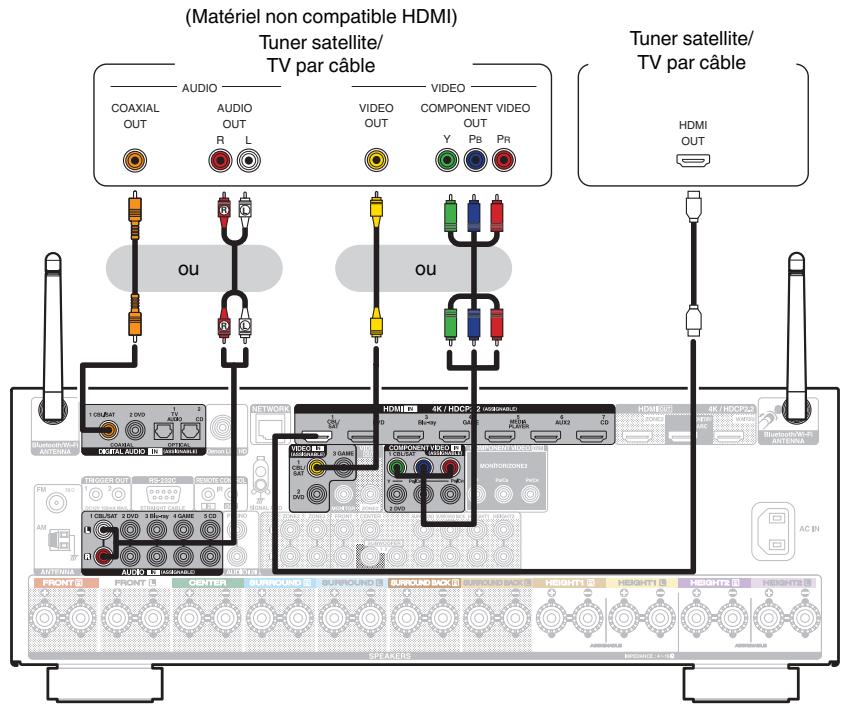

Connexion d'un decodeur (Tuner satellite/TV par cable) 78

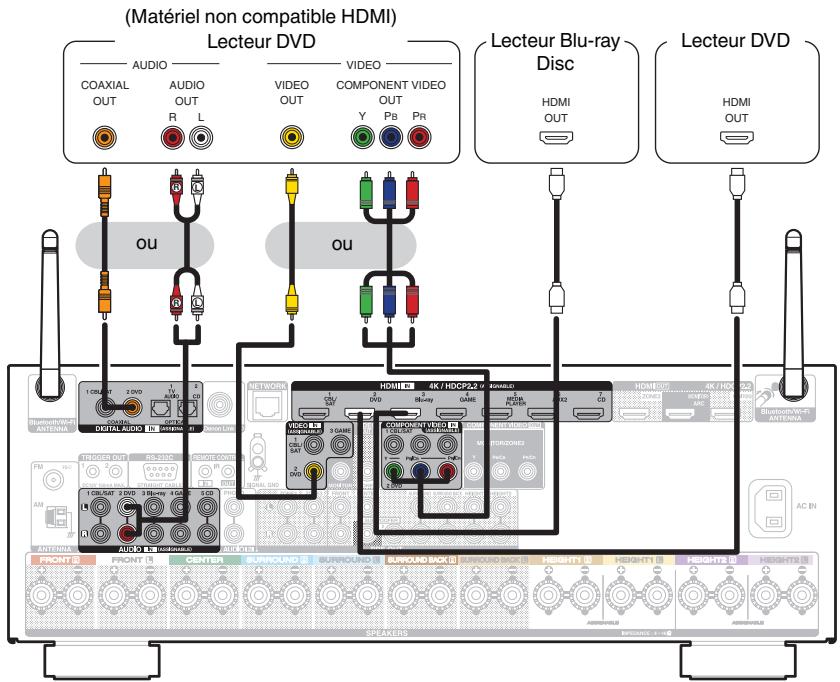

Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc 79

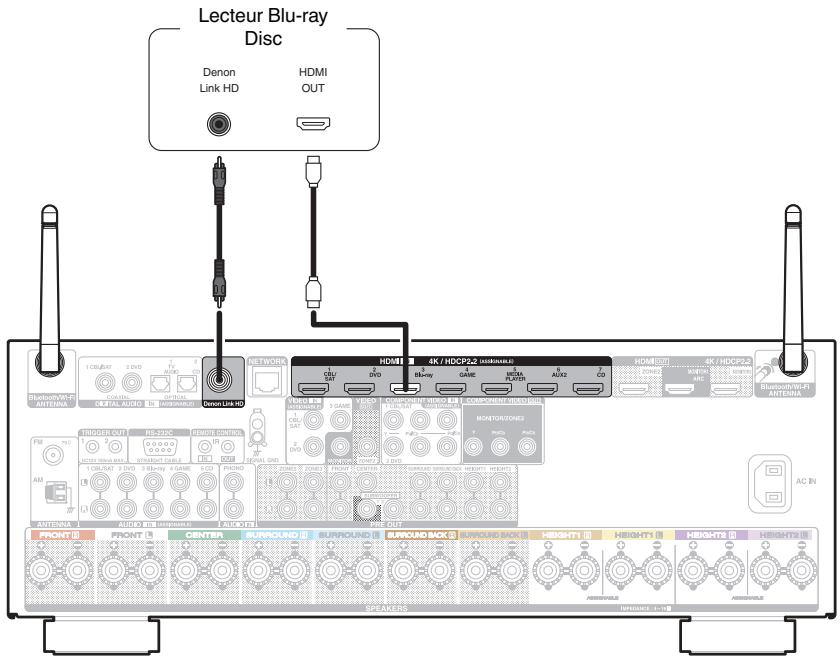

Connexion d'un lecteur Blu-ray Disc compatible avec la fonction Denon Link HD 80

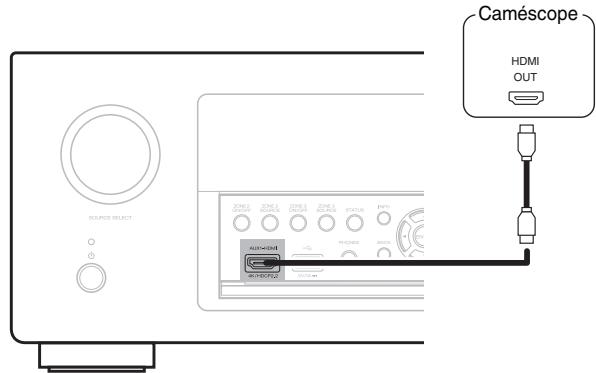

Connexion d'un caméoscope video ou d'un console de yeux 81

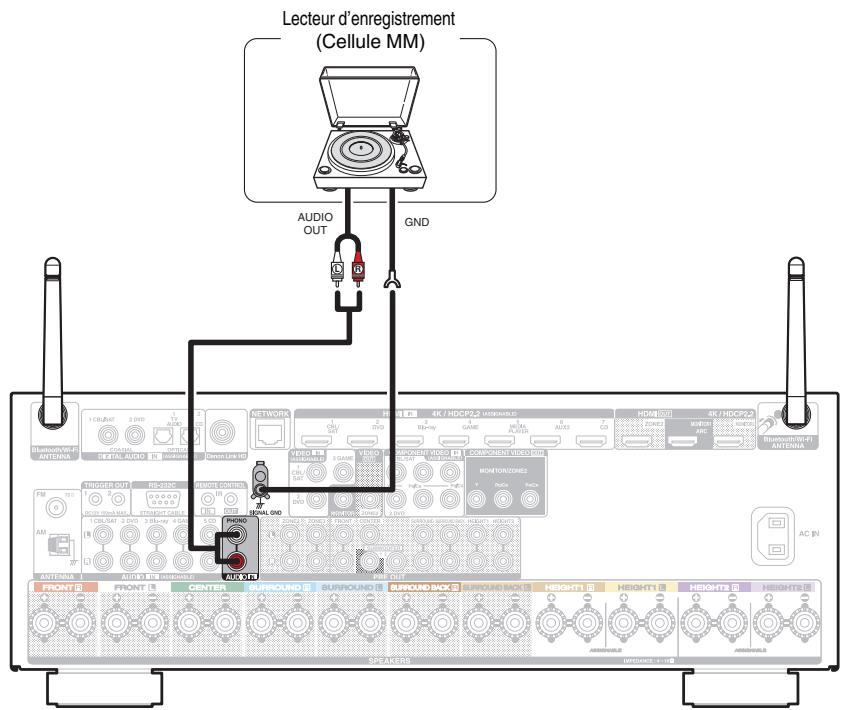

Connexion d'une platine 82

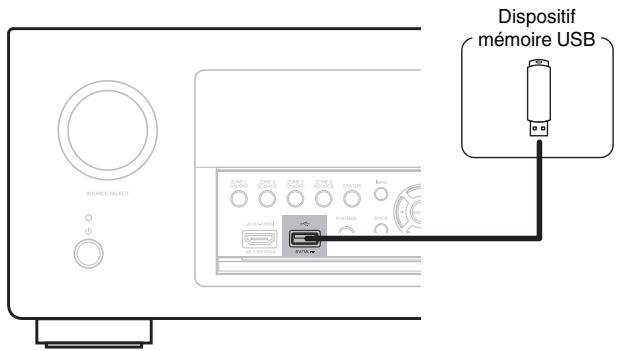

Connector un dispositif mémoire USB au port USB 83

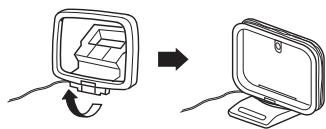

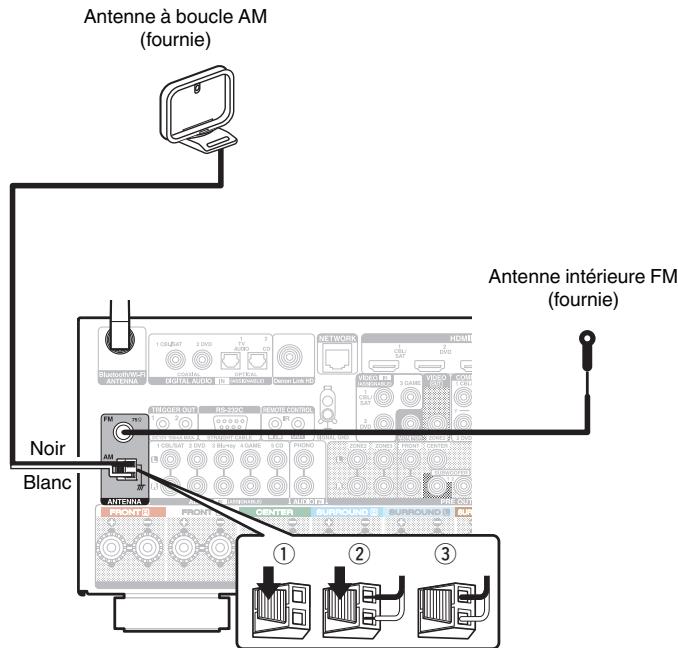

Connexion d'une antenné FM/AM 84
Connexion à un réseau domestique (LAN) 86

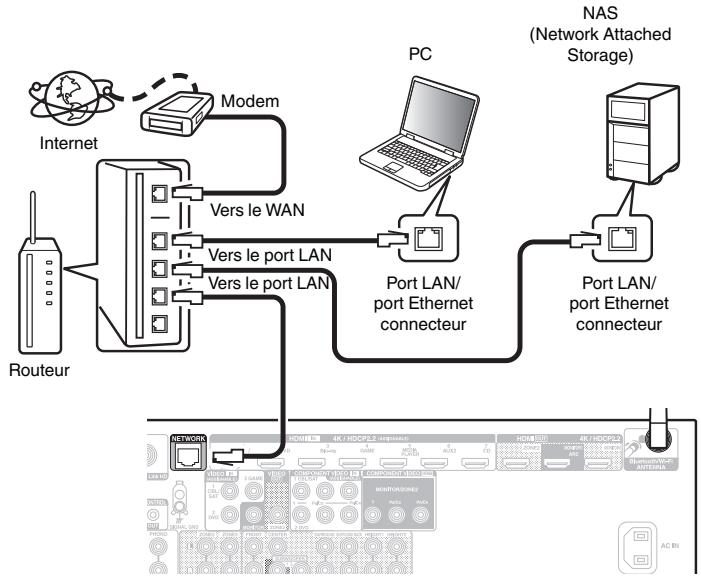

LAN filaire 86

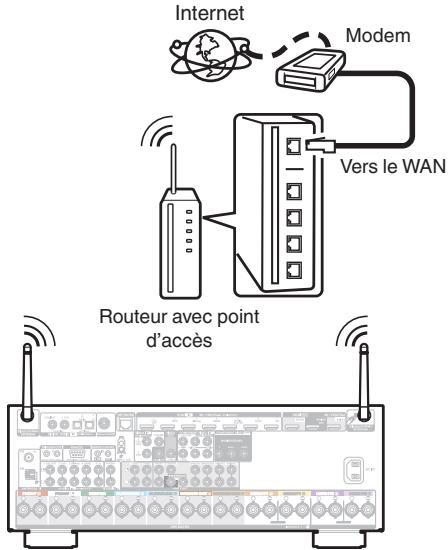

LAN sans fil 87
Connexion d'un dispositif de commande externe 88
Prises REMOTE CONTROL 88
Prise TRIGGER OUT 89

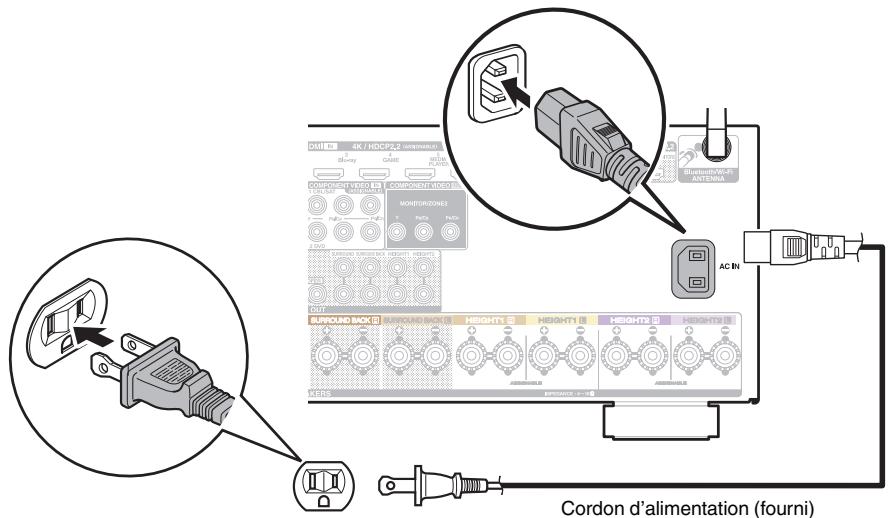

Connexion du cordon d'alimentation 90

Lecture

Utilisation basique 92

Mise sous tension 92
Selection de la source d'entrée 92
Réglage du volume 93
Coupure temporaire du son (Sourdine) 93
Lecture avec les lecteurs DVD/Blu-ray Disc 93

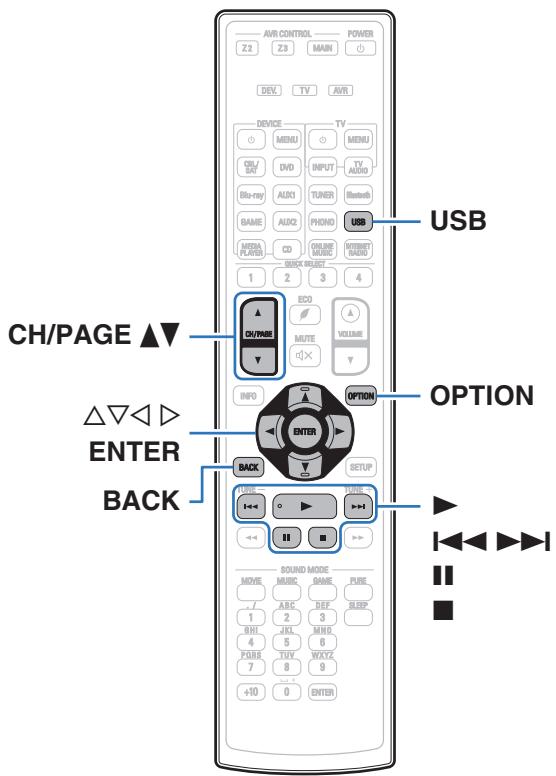

Lecture du contentu d'un dispositif mémoire USB 94

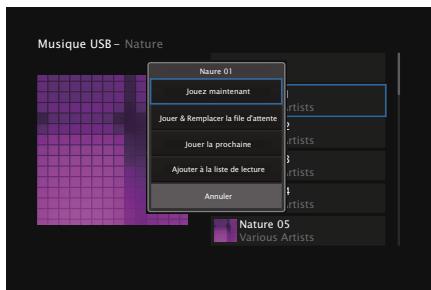

Lecture des fichiers d'un dispositif mémoire USB 95

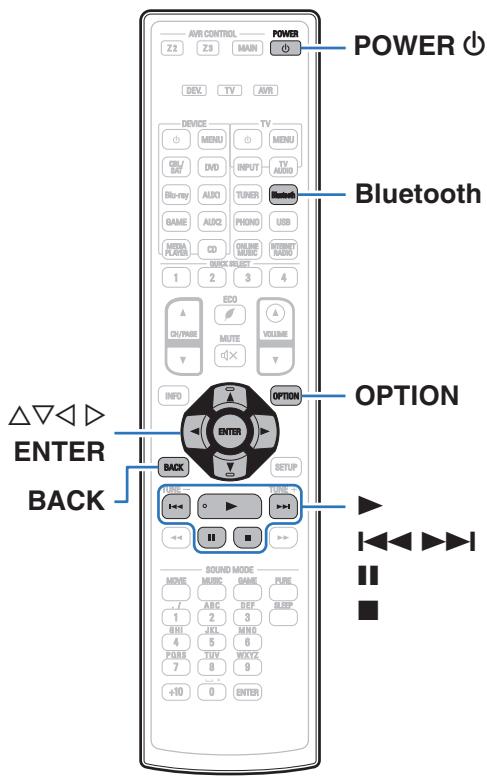

Écouter de la musique sur un périphérique Bluetooth 98

Lecture de musique à partir d'un périphérique Bluetooth 99

Appariement avec d'autres péripériques Bluetooth 101

Reconnexion à cet apparéil à partir d'un périphérique Bluetooth 102

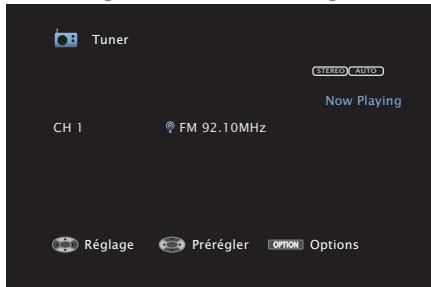

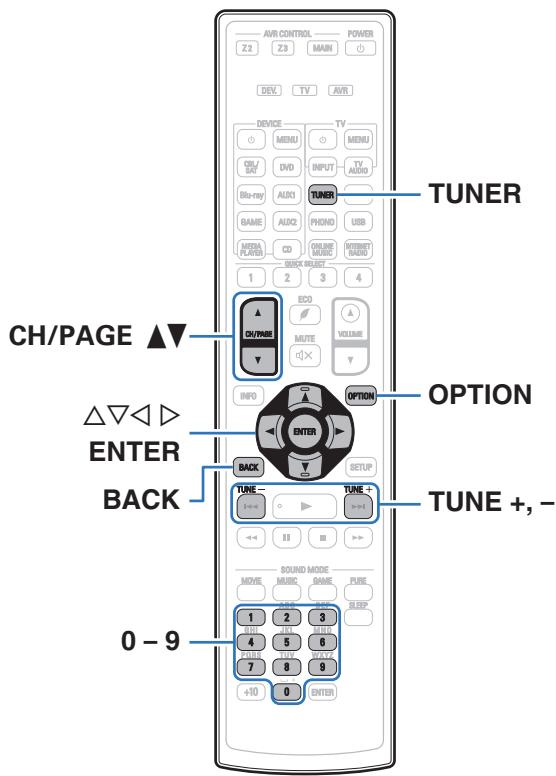

Écoute de diffusion FM/AM 103

Écoute de diffusion FM/AM 104

Réglage par saisie de la fréquence (Accord direct) 105

Modification du mode de symtonisation (Mode Réglage) 106

Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto) 106

Préroglage de la station radio actuelle (Mém. Préglages) 107

Écoute des stations prérogliées 107

Saisie d'un nom pour la station émettrice préréglée (Nom préréglé) 108

Saut des stations radio préréglées (Passer préréglage) 109

Annulation de Passer préRéglage 110

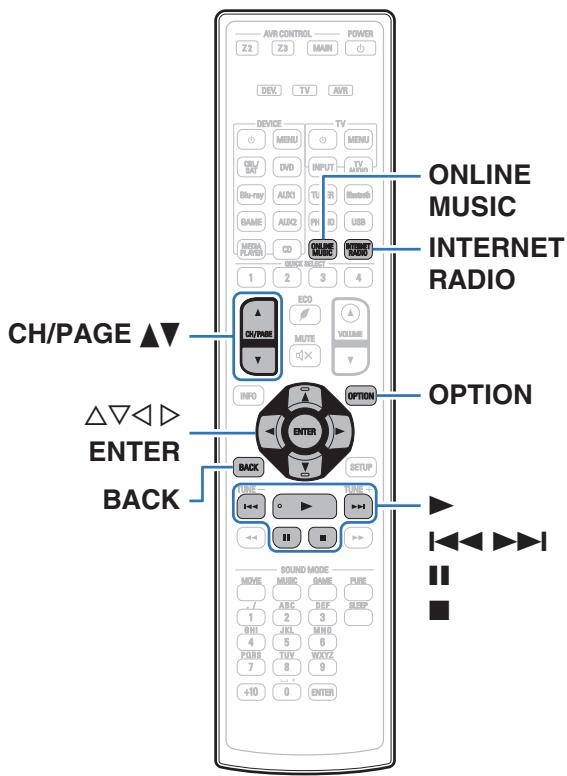

Écoute de Radio Internet 111

Écoute de Radio Internet 112

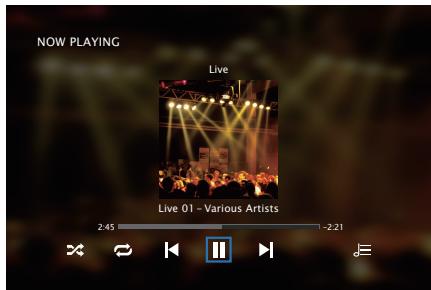

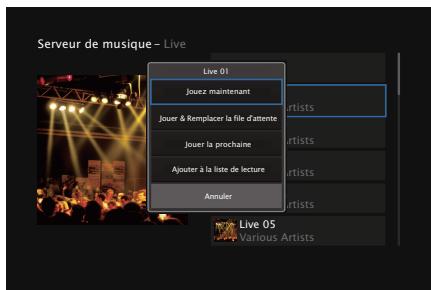

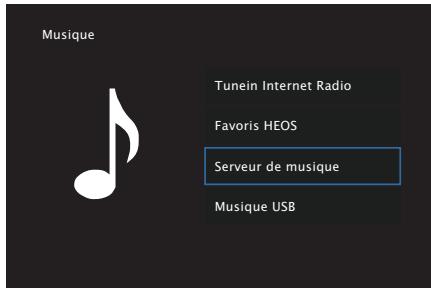

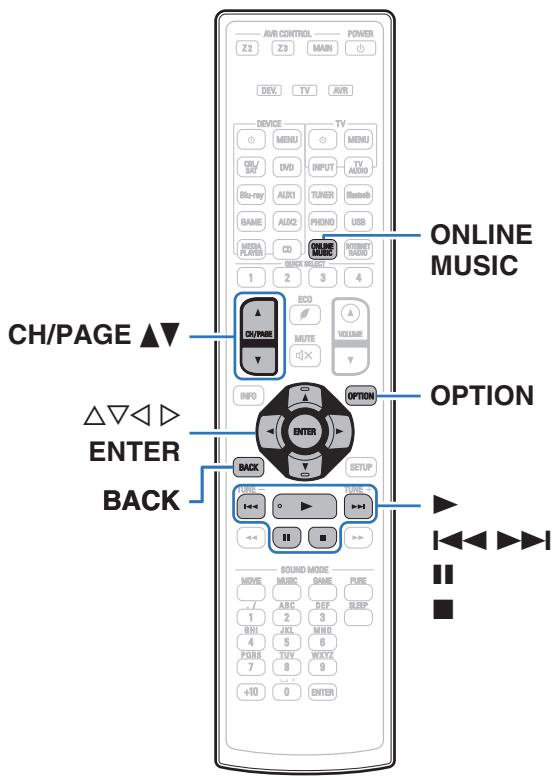

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 113

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 114

Obtenir HEOS App 117

Compte HEOS 118

Lecture depuis des services de diffusion de musique 119

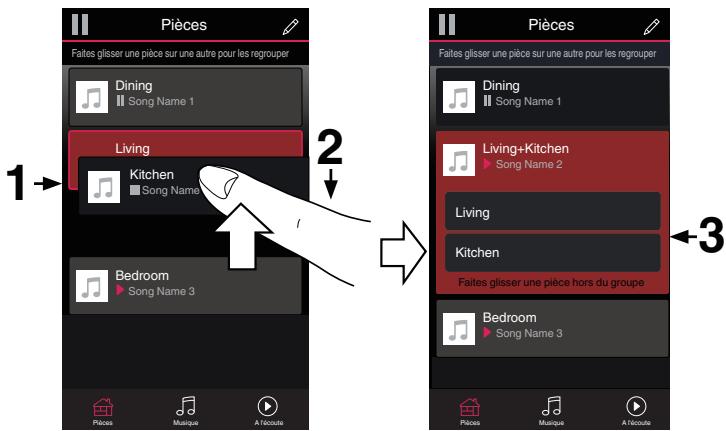

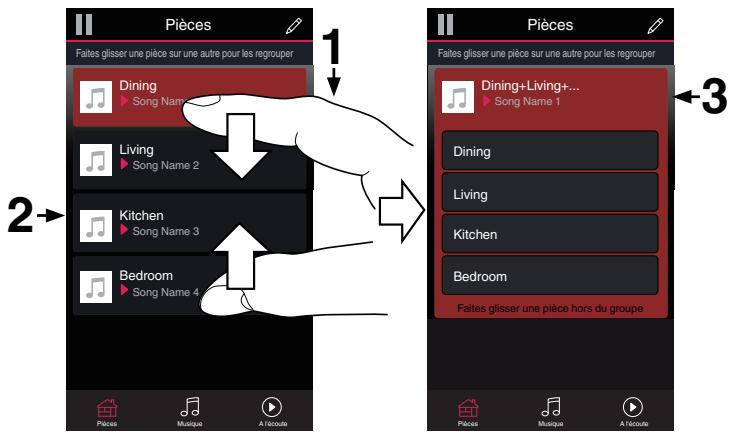

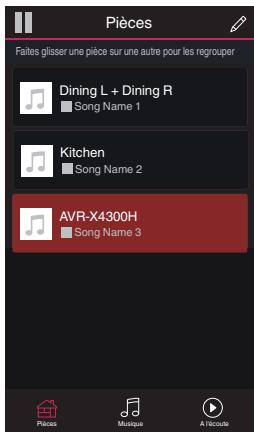

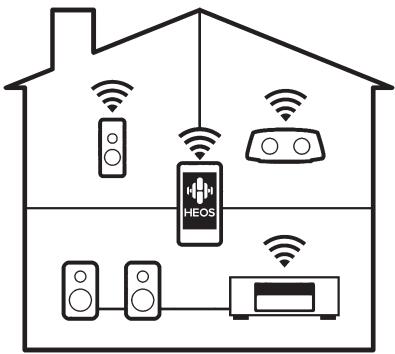

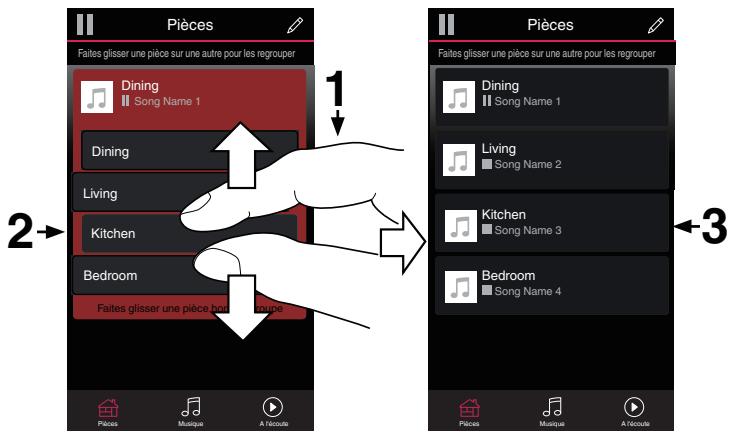

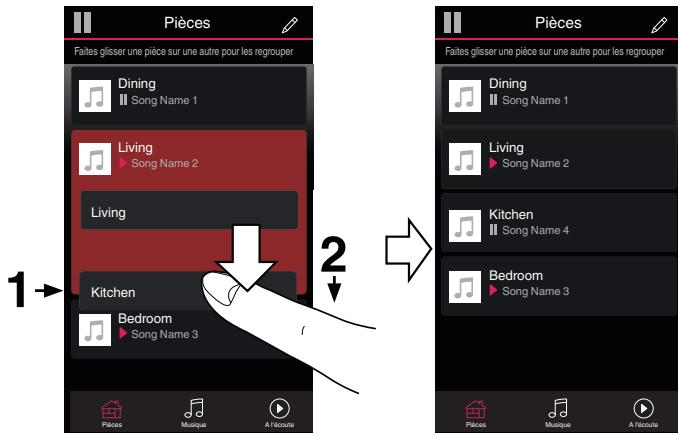

Écouter la même musique dans plusieurs pieces 122

Fonction AirPlay 126

Lecture de titres de votre iPhone, iPod touch ou iPad 127

Lecture de la musique iTunes avec cet apparéil 127

Sélection d'enceintes (matériels) multiples 128

Réalisation des opérations de lecture sur iTunes avec la télécommande de cet apparéil 128

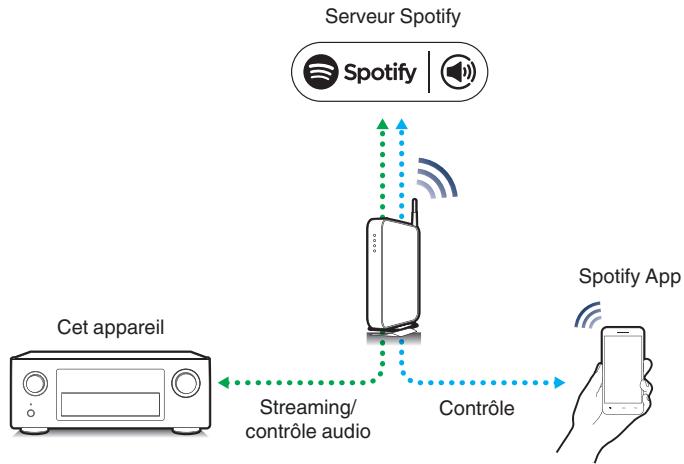

Fonction Spotify Connect 129

Lecture de la musique Spotify avec cet apparéil 129

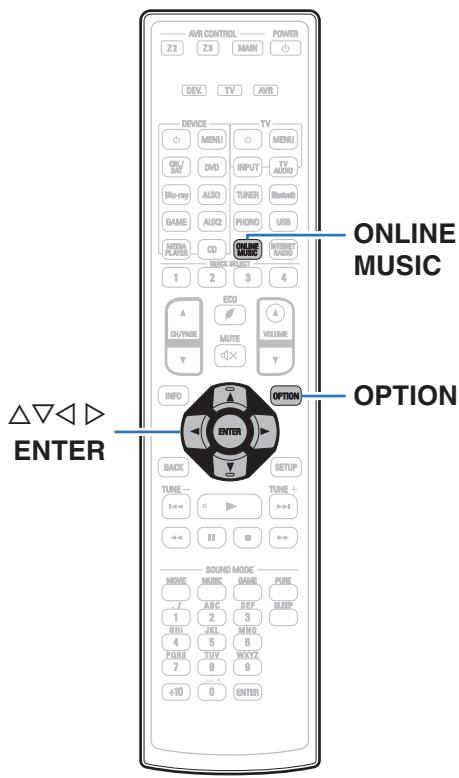

Fonctions pratiques 130

Ajout des Favoris HEOS 131

Lecture des Favoris HEOS 131

Suppression des Favoris HEOS 132

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal) 133

Réglage du tonalité (Tonalité) 134

Affichage de la video voulue lors de la lecture audio (Sélect. Video) 135

Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo) 136

Lecture de la même musique dans toutes les zones (Toutes zones stéréo) 137

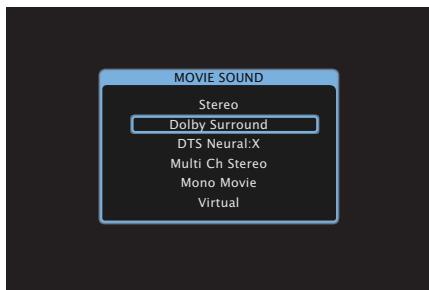

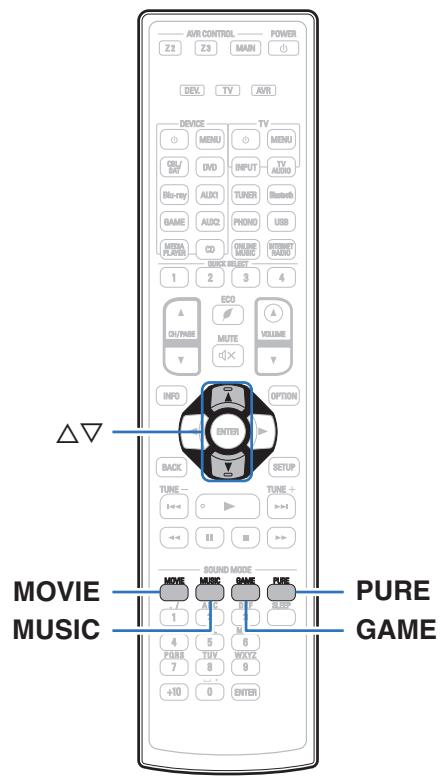

Sélection d'un mode d'écoute 138

Selection d'un mode d'écoute 139

Lecture directe 140

Fonction de contrôle HDMI 152

Procédure de réglage 152

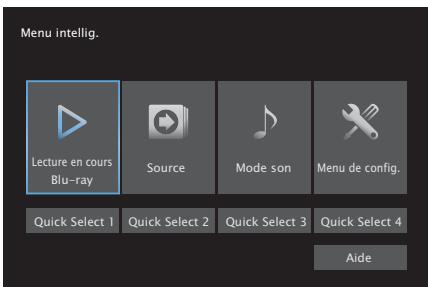

Fonction Menu intelligent 153

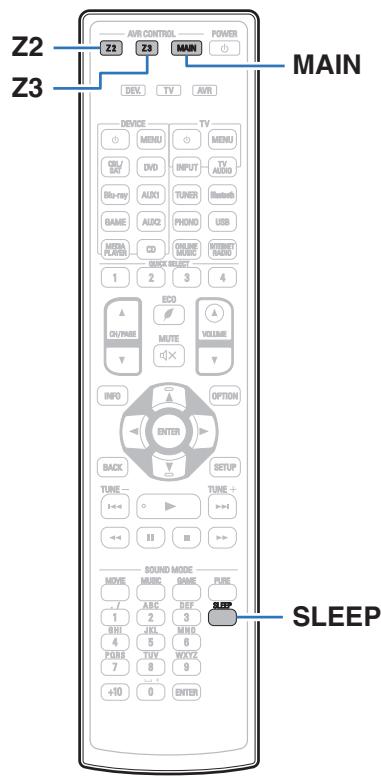

Fonction de minuterie sommeil 155

Utilisation de la minuterie sometime 156

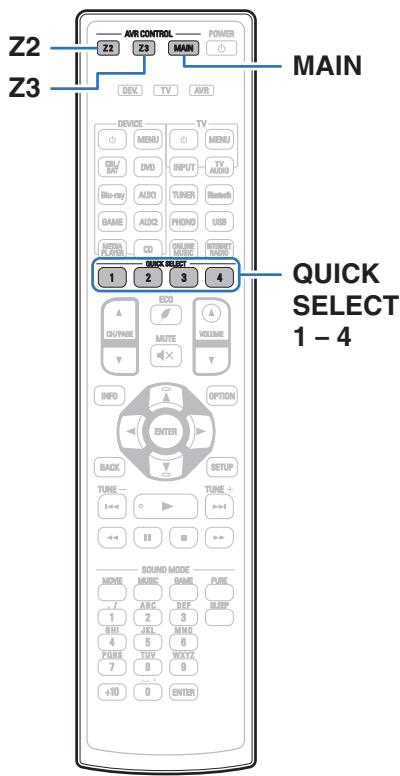

Fonction de selection rapide plus 157

Solliciter le paramétrage 158

Modification des réglages 159

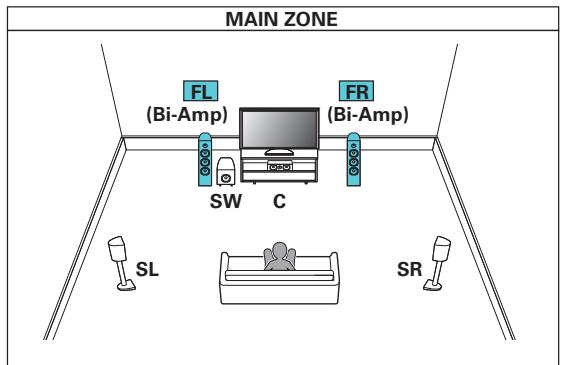

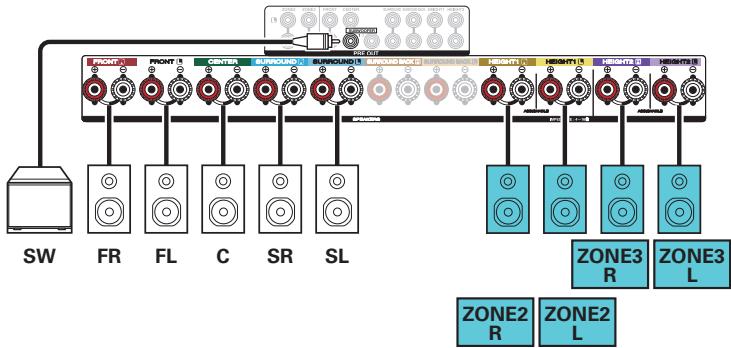

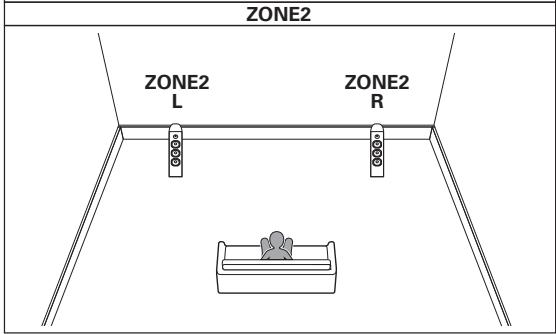

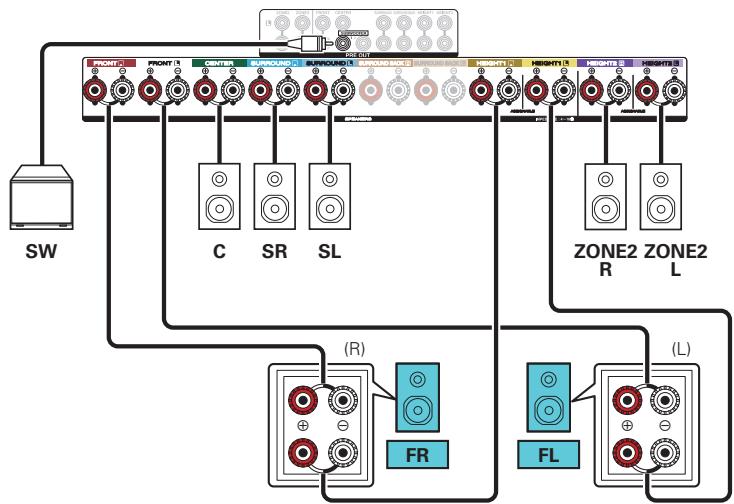

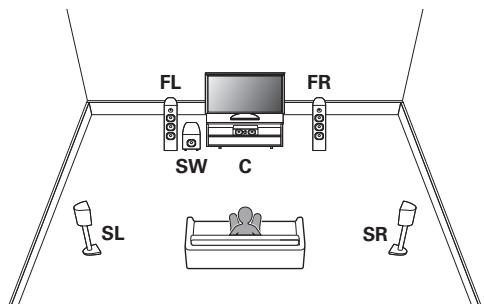

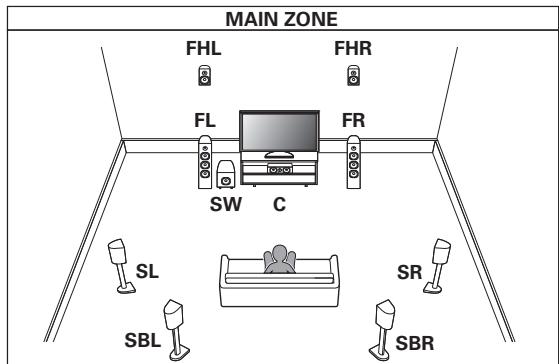

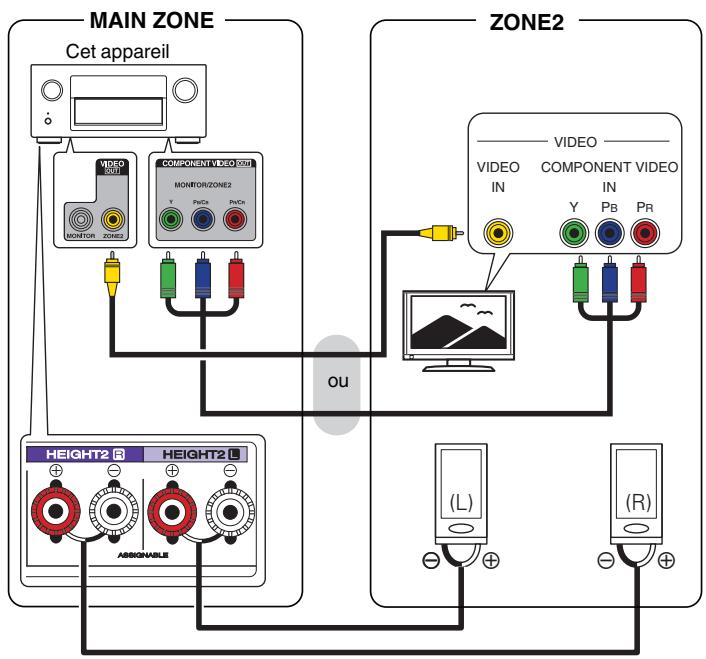

Lecture dans la ZONE2/ZONE3 (piece séparée) 160

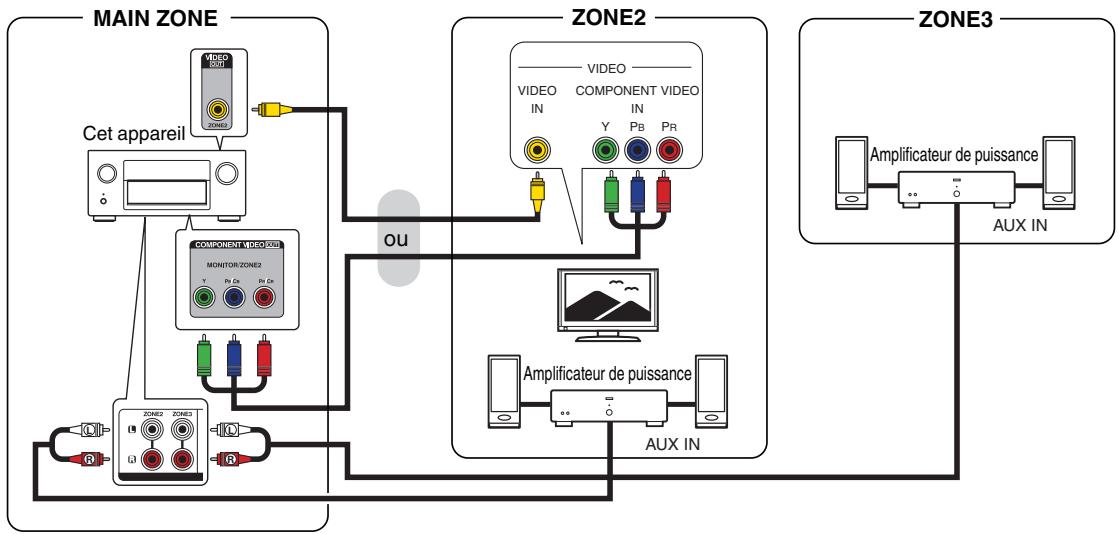

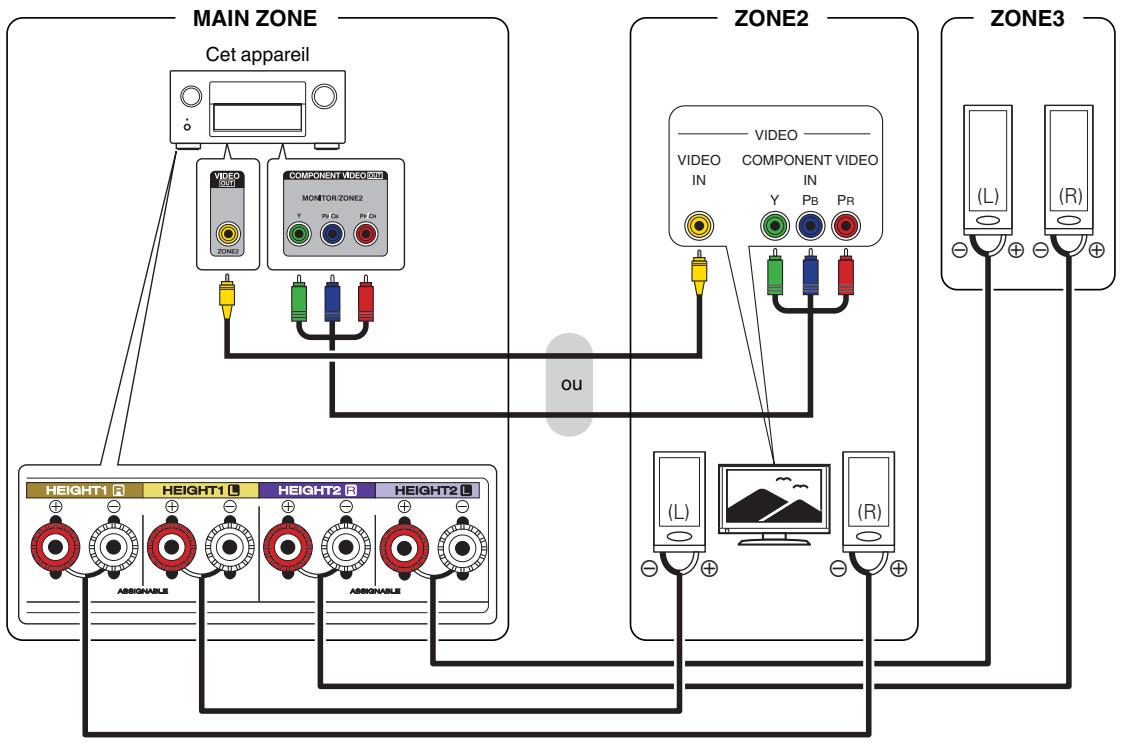

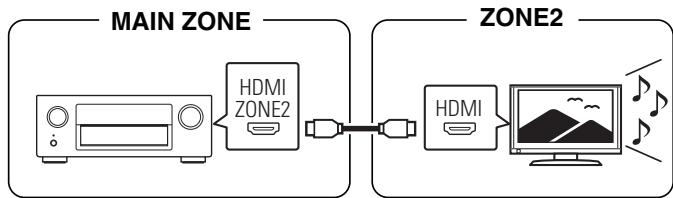

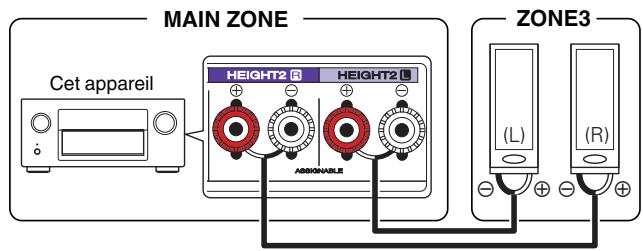

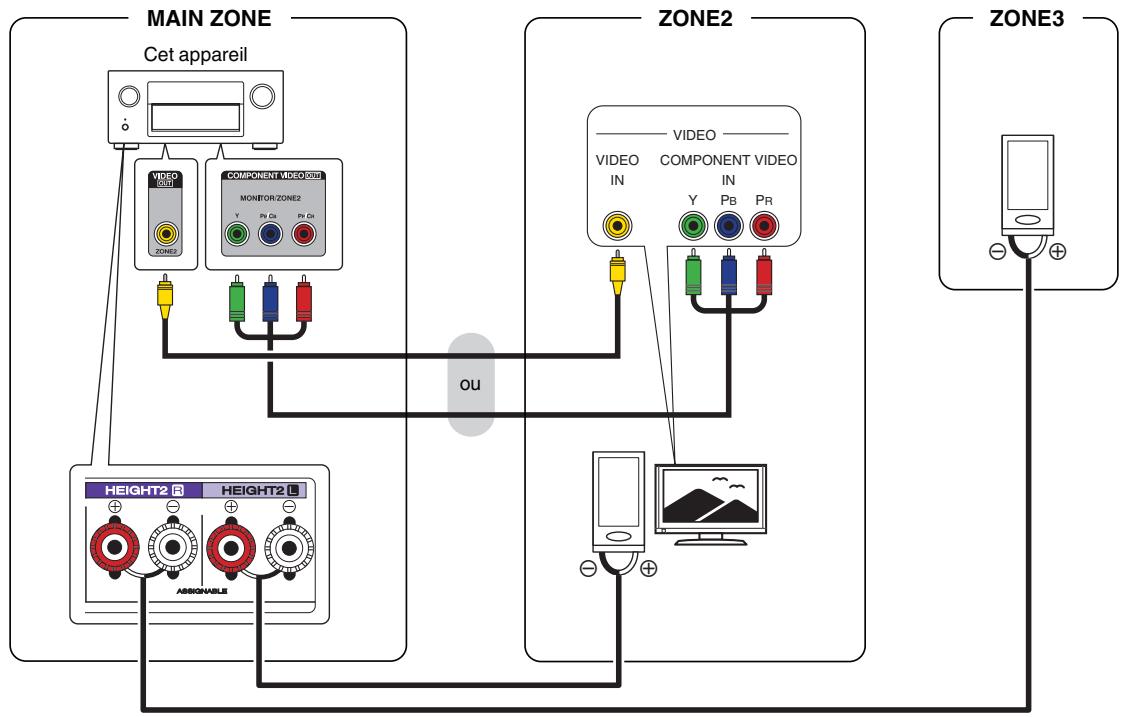

Connexion de ZONE 160

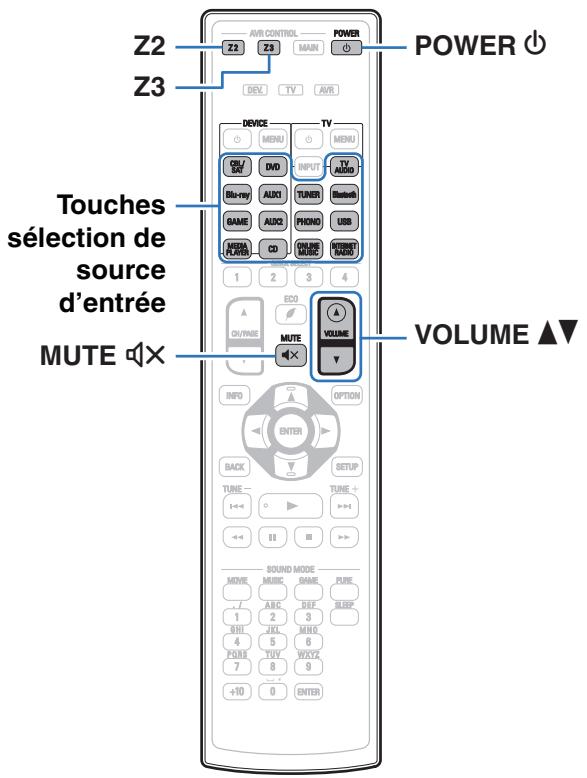

Lecture dans ZONE2/ZONE3 166

Réglages

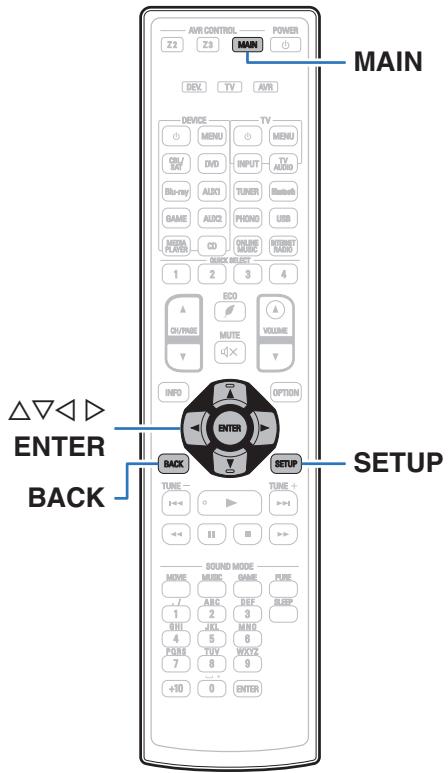

Plan du menu de l'interface graphique 168

Fonctionnement du menu 172

Audio 173

RéglagenivDialog 173

Réglageniv Subw 173

Paramètres surr. 174

Restorer 179

Délai audio 180

Volume 181

Audyssey® 182

EQ Graphic 185

Vidéo 187

Réglages image 187

Config.HDMI 189

Réglages sorties 194

Sortie vid.composantes 197

Affichage à l'écran 198

Format TV 199

Entrées 200

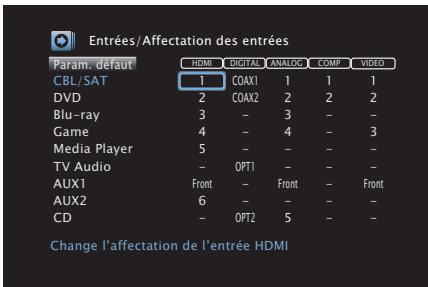

Affectation des entrées 200

Renommer les sources 202

Masquer les sources 203

Niveau des sources 203

Sélect. Entrées 204

Enceintes 205

Conf. Audyssey 205

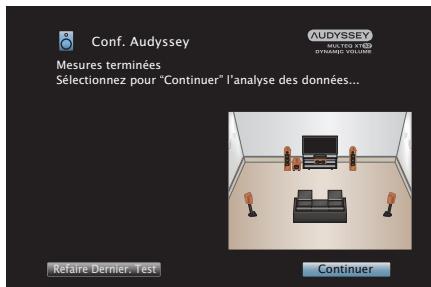

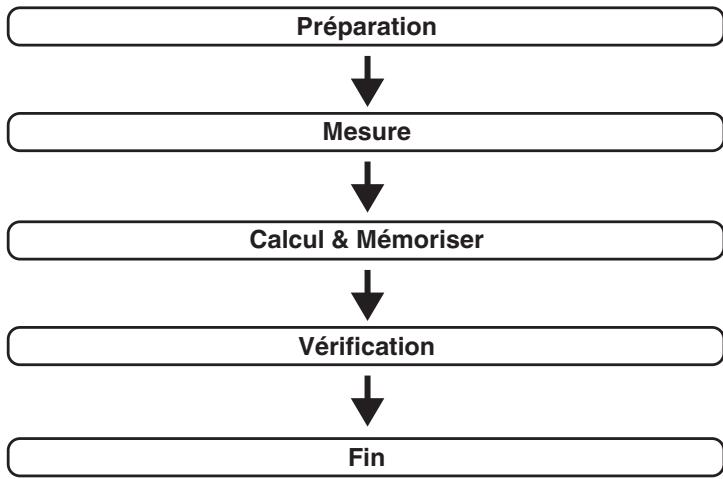

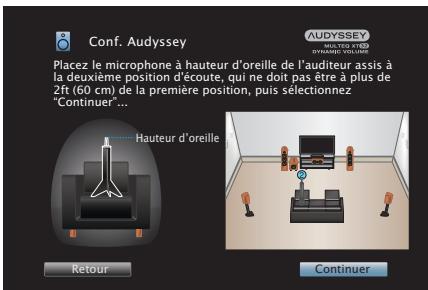

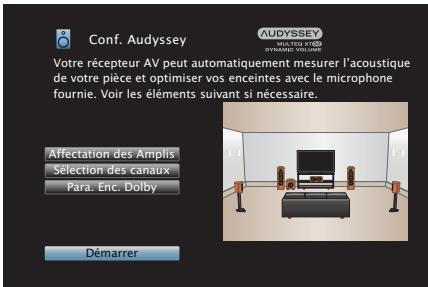

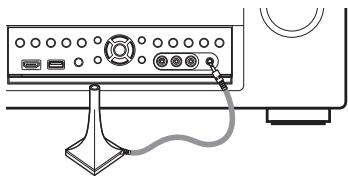

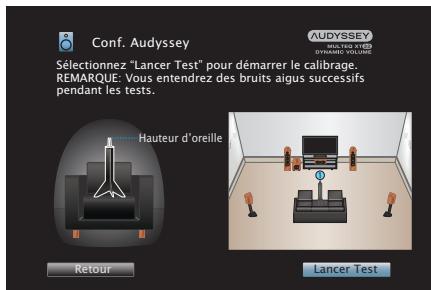

Procédure pour les réglages des enceintes (Conf. Audyssey®) 207

Message d'erreur 213

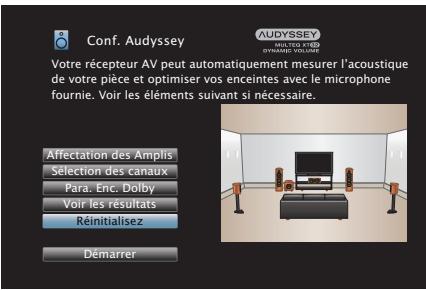

Retour aux réglages "Conf. Audyssey" 215

Config. manuelle 216

Affectation des Amphis 216

Config. enceintes 223

Distances 228

Niveaux 230

Crossover 231

Graves 232

Enceintes avant 233

Lecture stéréo 233

Réseau 236

Informations 236

Connexion 236

Config.Wi-Fi 237

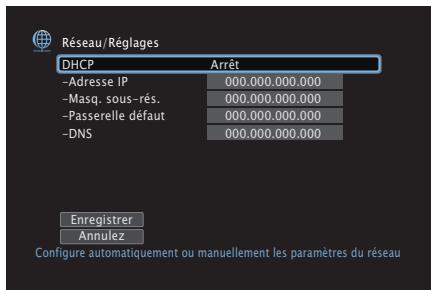

Réglages 239

Commande réseau 241

Nom convivial 241

Diagnostic 242

Compte HEOS 243

J'ai un compte HEOS 243

Créer un compte 243

Mot de passage oublie 243

Signed in As 243

Changer l'emplacement 243

Changer le mot de passer 243

Supprimer le compte 243

Déconnexion 243

Général 244

Langue 244

ECO 244

Config.deZONE2/Config.deZONE3 247

Renommer zone 249

Sélect.Rapid.Nom 249

Sortie Trigger 1/Sortie Trigger 2 250

Afficheur façade 250

Micrologiciel 252

Informations 255

Données d'utilisation 257

Verrou de config. 257

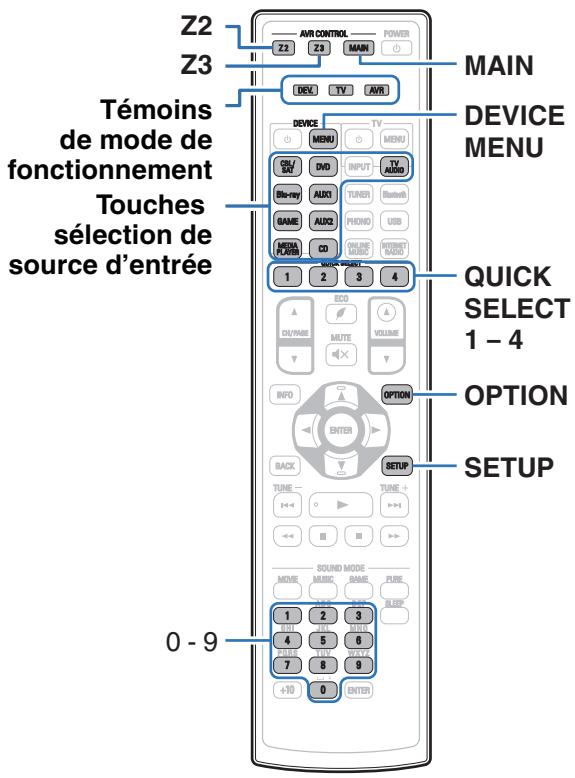

Commandedappareilsexternesaveclatelécommande 258

Enregistrement des codes préregliés 259

Commandedespositifs 262

Initialisation des codes preréglés enregistrés 265

Spécification de la zone d'opération avec la télécommande 265

Réinitialisation de la télécommande 265

Conseils

Conseils	267
Dépistage des pannes	269

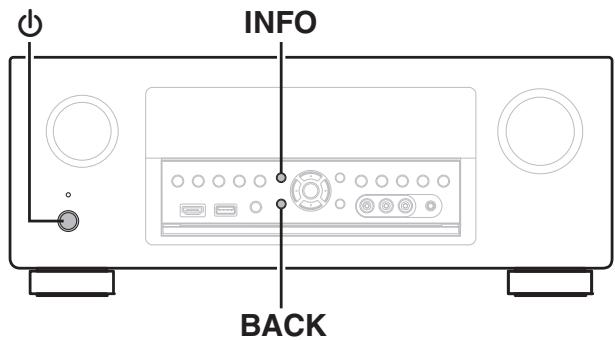

Réinitialisation des réglages d'usine	286
Réinitialisation des réglages du réseau	287

Annexe

À propos de HDMI	288

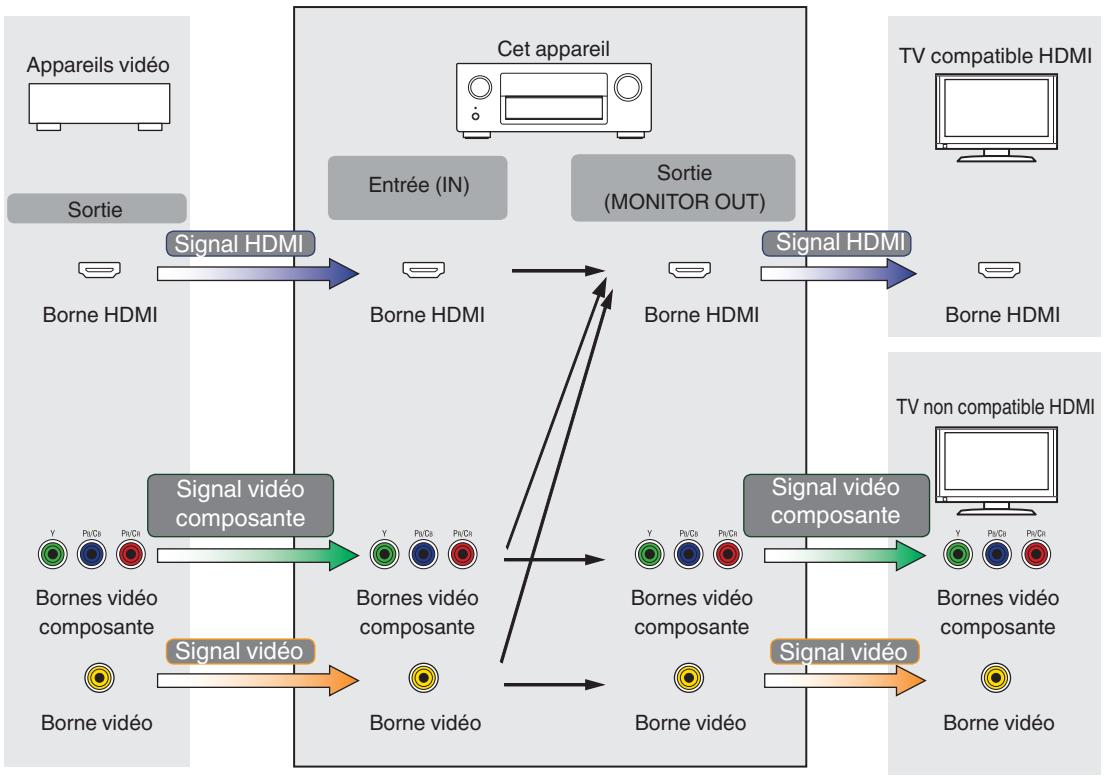

Fonction de conversion videoo	291
Lecture de dispositifs mémoire USB	293
Lecture d'un périphérique Bluetooth	294
Lire un fichier sauvégardé sur un ordinateur ou sur un NAS	295
Lecture de radio Internet	296
Fonction mémoire personnelle plus	296
Fonction的最后一ème mémoire	296
Modes audio et canaux de sortie	297
Modes audio et paramètres surround	299
Types de signaux d'entrée et modes audio correspondants	303
Explication des termes	307
Rensignements relatifs aux marques commerciales	316
Spécifications	319
Index	325
Licence	328

Mise à niveau

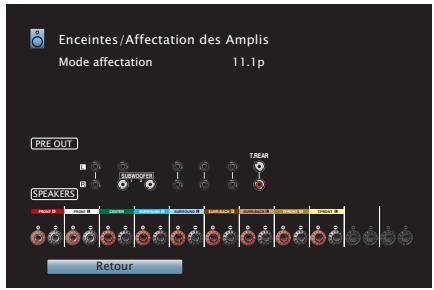

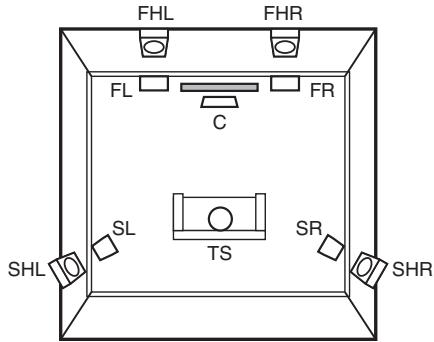

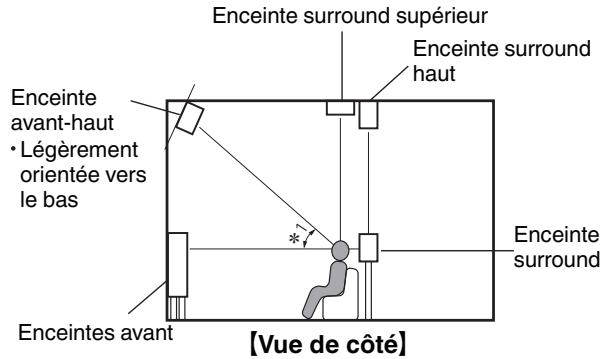

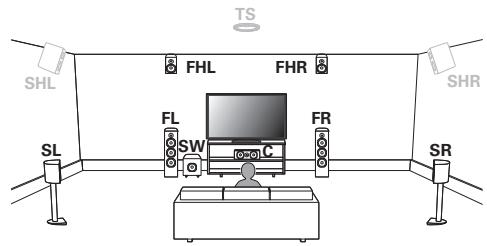

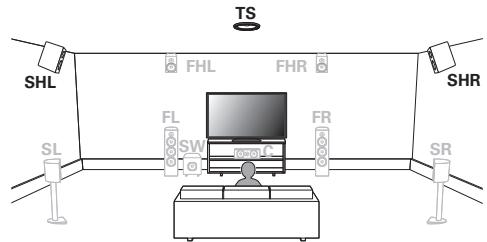

Mise à niveau (Auro-3D)

Le texte相对较 le symbole apparait après la mise a niveau de Auro-3D.

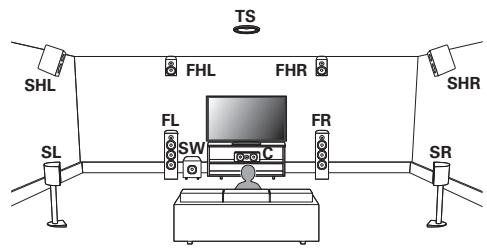

Pour optimiser les performances d'Auro-3D, installez une enceinte avant haute et une enceinte surround haute en plus de l'enceinte standard 5.1 canaux. L"Assistant de config." va vous aider a effectuer ce réglage.

Vou posses utiliser les enceintes arriere hautes a partir d'une configuration d'enceintes Dolby Atmos Enabled au lieu d'enceintes surround haute pour la lecture Auro-3D.

Cet appeareil peut également dire le format Auro-3D à l'aide d'enceintes avant hautes et standard 5.1 canaux. Si vous installez des enceintes haute plus que des enceintes surround hautes et arrre hautes, vous pouze définir la configuration des enceintes dans le menu de configuration.

Auro-3D

\section*{Caracteristiques}

Audio haute qualite 11

Connexion des enceintes

Installation des enceintes 33, 36

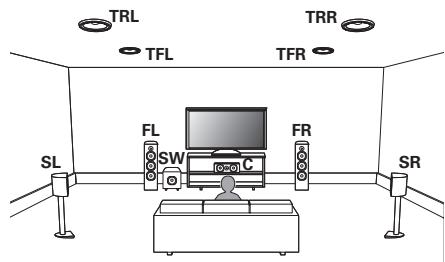

Plan comprenant les enceintes haute et les enceintes supérieures 39

Configuration de l'enceinte et paramétrages de l"Affection des Amphis" 45

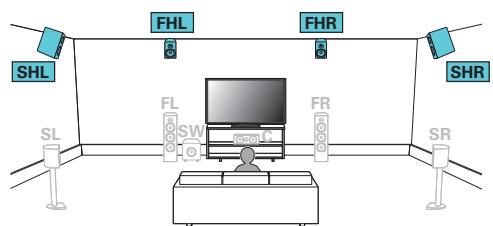

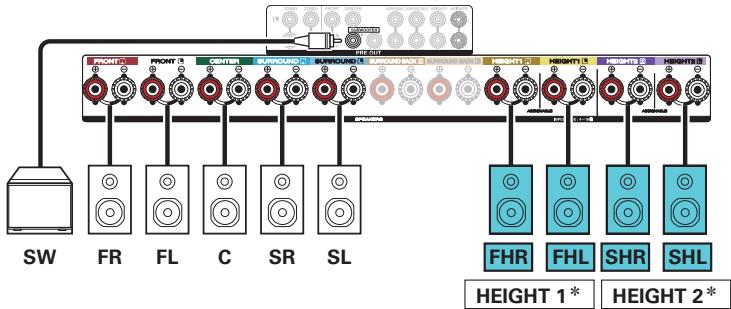

Système Auro-3D 9.1/10.1 canaux 57,63

Sélection d'un mode son

Description des types de mode son - Mode son Auro-3D 144

Mode son qui peut etre selectionné pour chaque signal d'entrée 150

Audio

Preset Auro-Matic 3D 176

Intensité Auro-Matic 3D 177

Config. manuelle

Affectation des Amphis 219, 222

Config. enceintes 227, 228

Annexe

Modes son et sortie de canal 298

Mode son et paramètres surround 301

Types de signaux d'entrée et modes son correspondants 305

Explication des termes 308

Renseignements relatifs aux marques commerciales 318

Nous vous remercions d'avoir acquis cet apparéil Denon.

Afin d'assurer son bon fonctionnement, veuillez dire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute reférence future.

Accessories

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide	Instructions de sécurité	Remarque sur la radio	Garantie (Pour le modèle pour l'Amérique du Nord uniquement)	Étiquette du cable
Cordon d'alimentation	Antenne interieure FM	Antenne à boucle AM	Microphone d'étalonnage du son	Support de microphone d'étalonnage du son

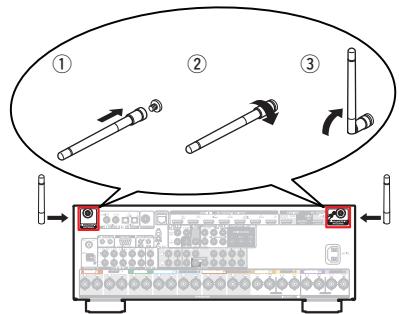

Télécommande	Piles R6P/AA	Antennes externes pour une connexion Bluetooth/Sans fil

Insertion des piles

1 Faites glisser le couvercle arrêté de la télécommande dans le sens indiqué par la flèche.

2 Insérez correctement deux piles dans le compartment à pile comme indiqué.

3 Remettez le couvercle en place.

REMARQUE

• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Otez les piles de la télécommande si vous ne l'utilise pas pendant longtemps.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartment avant d'insérer de nouvelles piles.

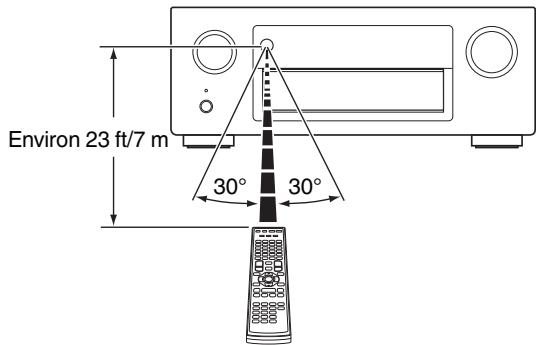

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Audio haute qualité

• Amplificateur de puissance procurant une qualite identique pour les 9 canaux grâce à une technologie à circuits discrets (165 W x 9 canaux)
  Pour un réalisme optimal et une gamme dynamique étonnante, la section de l'amplificateur de puissance dispose d'appareils de puissance discrets (pas un circuit intégré).
  En utilisant des apparèls discretés à haute puissance et courant élevé, l' amplificateur peut aisément faire fonctionner des enceintes haute qualité.

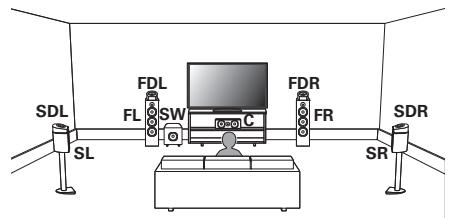

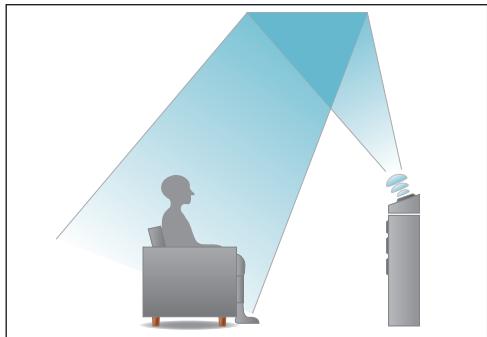

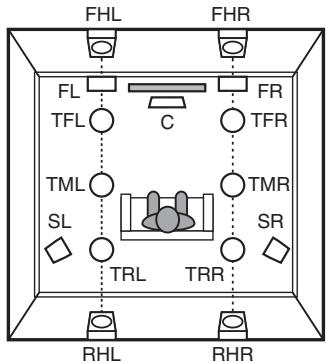

  Dolby Atmos (p. 308)

Cet apparéil est équipé d'un décodeur qui prend en charge le format audio Dolby Atmos. La localisation ou l'acheminement du son est précisément reproduit par l'ajout d'enceintes au plafond, vous permettant d'expérimer un incroyable champ acoustique sonore naturel et réaliste.

DTS:X (p.311)

Cet apparéil est équipé de la technologie de décodeur DTS:X. Gráce à la technologie audio immersive du DTS:X, basée sur les objets et qui supprime les limites des canaux, l'expérience du Home Cinema atteint de nouveaux sommets. La flexibilité des objets permet d'élargir ou rétrécir le son et de le déplacer dans la piece avec une précision incomparable pour une expérience audio immersive plus riches.

Audyssey LFC™ résout le problème des sons basses fréquences qui dérangent les personnes dans les pièces ou les appartements voisins. Audyssey LFC™ surveille le contenu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sols et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs présents dans la musique. Il en résultat un son d'excellente qualité qui ne dérange plus les voisins.

• Subwoofoers et Audyssey Sub EQ HT™ discretics (p. 206)

L'appareil inclut une capacité de sortie de deux subwoofoers et peut ajuster le niveau et le décalage pour chaque subwoofer individuellement.

Audyssey Sub EQ HT™ facilité l'intégration en compensant d'abord toute différence de niveau et de décalage entre les deux subwooferés puis en appliquant Audyssey MultEQ® XT32 aux deux subwooferés simultanément pour des détails et une réponse de basses profondes améliorés.

• Technologie de lecture de haute qualite specifique à Denon, "Denon Link HD" (p. 315)

Cet apparéil est équipé de notre technologie exclusive “Denon Link HD”. Lors de la connexion à un lecteur de disques Denon qui a Denon Link HD, la localisation du son devient plus précise, avec des détails et une définition plus élevés. Le système fonctionne en portant le signal essentiel de synchronisation du temps via la connexion Denon Link HD appropriée, réduisant le sautillage causé par des connexions numériques conventionnelles. Cet effet peut être appliqué à un autre support de source audio à partir d'un lecteur de disques Blu-ray.

Mise à niveau (Auro-3D)

Auro-3D

Cet apparéil est équipé d'un décodeur Auro-3D.

Dans Auro-3D, les enceintes Avant Haut (FHL + FHR), Hauteur Surround (SHL + SHR) et Surround Plafond (TS/optionnel) sont ajoutées à un système
5.1 canaux traditionnel afin d'obtenir un champ sonore naturel et realiste audible depuis toutes les directions.

Après la mise à niveau, si vous placez les enceintes pour Auro-3D, vous pouvez bénéficier de la lecture Auro-3D.

Lecture Auro-3D

Lecture Dolby Atmos

Auro-3D ne prend pas en charge les enceintes Avant plafond, Centre plafond, Arriere plafond et Dolby Atmos Enabled.

Si you utilise ces enceintes et voulez profiter de Auro-3D, vous devez les remplacer par des enceintes Avant Haut et Hauteur Surround comme celles décrites ci-dessus. Mais il est possible de prendre en charge Auro-3D et Dolby Atmos en ajoutant des enceintes avant hautes et arrirre haute* à une configuration 5.1.

ll est cependant possible de prendre en charge Auro-3D et Dolby Atmos en ajoutant des enceintes* avant hautes et arriere haute a une configuration 5.1.

• Pour une expérience Auro-3D optimale, des enceintes surround hautes sont vivement recommandées.

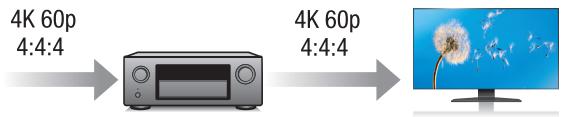

Haute performance

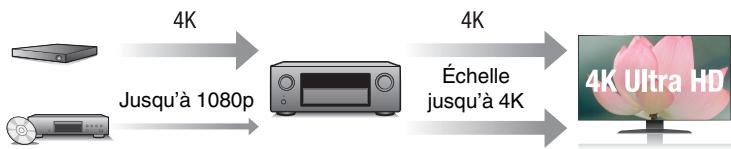

• Entrée/sortie 4K 60Hz prise en charge

• Conversion ascendante des signaux video analogiques (résolution SD) vers HD (720p/1080p) et 4K grâce au processeur video numérique (p. 196)

Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d'entrée/ sortie de 60 images par seconde (60p) est obtenue pour les signaux video. Lorsque vous étés connecté à l'entrée d'un signal video d'un téléviseur compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d'images en haute définition, même en visualisant une video en mouvement rapide.

Cet apparéil prend également en charge le traitement d'image pour les vidés 4K 60p, 4:4:4 et 24 bits. Par le traitement de la réserve à la résolution d'origine, cet apparéil permet de profiter d'une parfaite qualité d'image en haute définition.

• HDCP 2.2

Cet apparéil est compatible avec la norme de protection des droits d'auteur HDCP 2.2.

Cet apparéil est équipé d'une fonction de videoe ascendante 4K qui permet à la videoe analogue ou videoe SD (Standard Definition) d'être émise en résolution HDMI à 4K (3840 × 2160 pixels). Cette fonction permet à l' apparéil d'être connecté à un téléviseur à l'aide d'un simple cable HDMI, et de produit des images en haute définition pour n'importe qu'elle source videoe.

• Equipé de la sortie HDMI ZONE2 (p. 160)

La sortie multipièces ZONE2 comprend une sortie HDMI qui vous permet de profiter d'une autre source A/V dans cette pièce, avec un autre programme en cours de lecture dans la pièce principale.

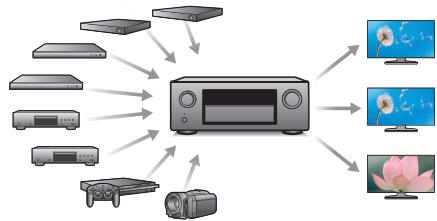

• Les connexions HDMI permettent la connexion à divers apparéils AV numériques (8 entrées, 3 sorties)

8/3
Entrée Sortie

Pour la connexion à un large évientail de sources numériques, cet apparéil offre 8 entrées HDMI, y compris 1 sur le panneau avant vous permettant de rapidement et facilement connecter un caméoscope, une console de quelques video ou tout autre apparéil équipé HDMI. Il y a deux sorties HDMI pour la piece principale et une troisième sortie HDMI pour ZONE2.

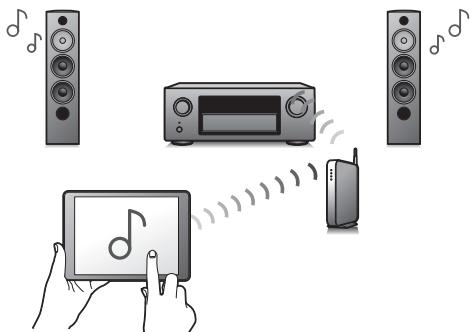

• Ce dispositif est équipé d'une fonction AirPlay® en plus des fonctions réseau telle que la radio internet, etc. (p. 126)

Vous pouvez profiter d'un large éventail de contenus, notamment écouter la radio sur Internet et dire des fichiers audio enregistrés sur votre ordinateur.

Cet apparéil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone®, iPad®, iPod touch® ou iTunes®.

• Lecture de fichiers DSD et FLAC par USB et par réseau

Cet apparéil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (5,6 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

• Une connexion sans fil avec des périhériques Bluetooth peut être effectue facilement (Kp. 98)

Voussouspoucezapprecierde la musique simplement envous connectant sans fil avecvoitrésmartphone,tablette,ordinateur,etc.

Vous pouvez selectionner et dire les entrées correspondantes dans la MAIN ZONE et la ZONE2, ZONE3.

De plus, lorsque la fonction Toutes zones stéreo est utilisé, la musique en cours de lecture dans MAIN ZONE peut être appréciée dans toutes les zones en même temps. Cette fonction est utile si vous pouze laisser la musique de fond (BGM) dans toute la maison.

• Conception à économique d'énergie

Cet apparéil est équipé d'une fonction Mode ECO qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l'utilisation. De plus, une fonction de veille automatique étèint ainsi automatiquement l'alimentation lorsque l' apparéil n'est pas utilisé. Cela permet de réduire la consommation électrique inutil.

• Compatible avec le “Denon 2016 AVR Remote App”* pour effectuer des opérations de base de l'appareil avec des apparciels iPad, iPhone ou Android™ (Google, Amazon Kindle Fire)

En plus des toutes les nouvelles caractéristiques, les graphismes et l'interface utilisé ont été entièrement révisés. La nouvelle application vous permet de contrôle entièrement l'AVR ainsi que d'acceder à son menu de configuration depuis vos téléphones ou tablettes. “Denon 2016 AVR Remote App” vous permit également d'acceder à tout moment à l'affichage du statut du récepteur, aux menus d'options, au tableau de contrôle du lecteur Blu-ray Denon, et à un manuel d'utilisation en ligne.

• Téléchargez le “Denon 2016 AVR Remote App” approprié pour vos apparèils iOS ou Android. Cét apparéil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) que celui auquel l’iPhone ou l’iPod touch est connecté.

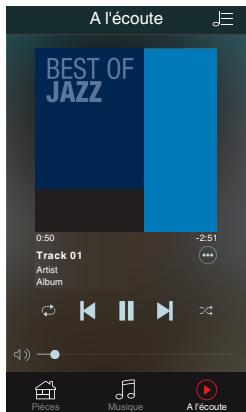

• Grâce à HEOS, vous pourrez écouter de la musique en streaming depuis vos lecteurs en ligne favoris

Le système audio surround multi-pieces sans fil HEOS vous permet de profiter de votre musique préfééré où vous pouze, chez vous. Par l'utilisation de votre réseau domestique et de HEOS App (disponible sur iOS, Android et tout apparéil Amazon), vous pouvez explorer, parcourir et dire de la musique depuis votre propre bibliothèqueusicale ou depuis des services de diffusion de musique en ligne.

Quand plusieurs dispositifs HEOS sont connectés au même réseau, ils peuvent être regroupés pour生存 la même musique simultanément sur tous les dispositifs, mais ils peuvent également生存 plusieurs musiques différentes sur chaque dispositif HEOS.

Fonctionnement aisé

• "Assistant de config.", fournissant des instructions de configuration facies à suivre
  Selectionnez tout d'abord la langue lorsqu vous y'este invite. Ensuite, suivez simplement les instructions qui s'affichent sur I'ecran de votre téléviseur pour configurer les enceintes, le reseau, etc.
• Interface graphique simple d'emploi
  Cet apparéil est doté d'une interface utilisateur graphique pour améliorer sa fonctionnalité.

Nomenclature et fonctions

Panneau avant

Pour plus de détails, voir la page suivante.

Touche d'alimentation (b)

Permet demettre l'alimentationde MAIN ZONE (la piece ou se trouve cet apparéil) en marche/arrêt (veille).(p.92)

Témoin d'alimentation

Il s'allume comme suit en fonction du statut d'alimentation :

• Blanc: Mise sous tension
• Arrêt : Veille normale
• Rouge:

Lorsque "HDMI Contrôle" est régèle sur "Marche" (p. 191)
Lorsque "HDMI Pass Through" est regle sur "Marche" (p. 189)
Lorsque "Commande reseau" est regle sur "Toujours actif" (p. 241)

3 Molette SOURCE SELECT

Elle permit de selectionner la source d'entrée. (p. 92)

4 Capteur de télécommande

Il recoit les signaux provenant de la télécommande. (p. 9)

Affichage

Cet écran affiche divers types d'informations. (p. 21)

6 Molette MASTER VOLUME

Ellepermetd'ajusterle nivauudvolume.（p.93)

7 Porte

Lorsque vous utilisez les touches et/ou les bornes derrière la porte, appuyez sur le bas de la porte pour l'ouvrir. Faites attention à ne pas coincer vos doigts lorsque vous refermez la porte.

Lorsque la porte est ouverte

1 Touche ZONE2 ON/OFF

Elle permet demettre sous/hors tension l'alimentation de ZONE2 (pieceseparée).(p.166)

Touche ZONE2 SOURCE

Elle permet de sélectionner la source d'entrée pour ZONE2. (p. 166)

3 Touche ZONE3 ON/OFF

Elle permet demettre sous/hors tension l'alimentation de ZONE3 (pieceseparée).(p.166)

4 Touche ZONE3 SOURCE

Permet de selectionner la source d'entree pour ZONE3. (p. 166)

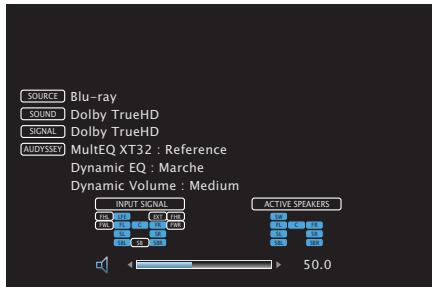

Touche STATUS

Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l'écran changent.

6 Touche Information (INFO)

Elle permit d'afficher les informations de statut sur l'écran du téléviseur. (p. 256)

7 Touches curseurs ( )

Elles permettent de selectionner des éléments.

Touche OPTION

Elle permet d'afficher le menu d'options sur l'écran du téléviseur.

9 Touche DIMMER

Chaque fois que vous appuyez sur cette touche, la luminosité de l'affichage change. (p. 250)

10 Touches QUICK SELECT

En appuyant une seule fois sur n'importe laquelle de ces touches, vous pouvez faire apparaitre différents régages enregistrés sur chaque touche, tels que les régages de la source d'entrée, du niveau du volume et du mode audio. (p. 157)

1 Borne AUX1-HDMI

Ceci sert à connecter des apparéils de sortie compatibles HDMI avec des apparéils tels que des caméscopés et des consoles de(beux. (p.81)

12 Port USB (一)

Ceci sert à connecter des dispositifs de stockage USB (teils que des dispositifs mémoire USB). (p. 83)

13 Prise de casque (PHONES)

Ceci sert à connecter un casque audio.
Si un casque est branché sur cette prise, le signal audio n'est plus transmis par les enceintes connectées ni par les bornes PRE OUT.

REMARQUE

• Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

14 Touche BACK

Elle permet de revenir à l'écran précédent.

15 Touche ENTER

Elpermetedeterminerlaselection.

16 Touche SETUP

Elle permit d'afficher le menu sur l'écran du téléviseur. (p. 172)

17 Borne AUX1 INPUT

Utilisée pour connecter des dispositifs de sortie analogue, tels que des caméscopes et des consoles de yeux. (p. 81)

16 Prise SETUP MIC

Ceci sert à connecter le microphone d'étalonnage de son fourni. (p. 208)

Affichage

1 Témoins de signal d'entrée

Le témoin respectif s'allumera en fonction du signal d'entrée. (p. 204)

Témoins du décodeur

Ces tímoins s'allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

Témoin Audyssey®

Cétémoin s'allume lorsque "MultEQ® XT32", "Dynamic EQ", "Dynamic Volume" ou "Audyssey LFC™ a été configuré. (p. 182)

Témoins de mode de réception du tuner

Ceuxci s'allument en fonction des conditions de réception lorsque la source d'entrée est régée sur "Tuner".

TUNED: S'allume lorsque l'émission est correctement symonisée.
STEREO: S'allume lors de la réception d'émissions de radio FM.

Témoins de sortie moniteur

Ce témoin s'éclaire quand un moniteur HDMI est connecté. Lorsque l'appareil est réglé sur "Auto(Dual)", les témoins s'allument en fonction de l'état de la connexion.

Témoin MULTI ZONE

Ce témoin s'allume lorsque la ZONE2 ou ZONE3 (piece séparée) est sous tension. (p. 166)

Témoin de minuterie

Cés témoins s'allument lorsque la minuterie sommeil a été sélectionnée. (p. 155)

Témoin MUTE

Ce témoin clignote lorsque le son est coupé. (p. 93)

9 Témoin de volume

10 Affichage des informations

Le nom de la source d'entrée, le mode audio, les valeurs des réglages et d'autres informations sont affichés ici.

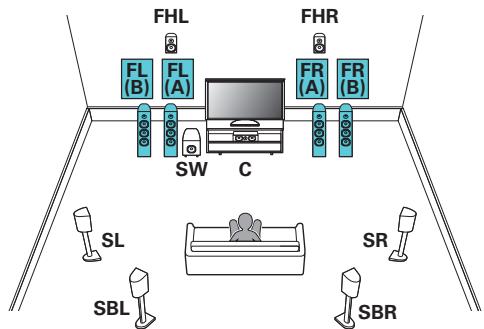

Témoin d'enceinte avant

Ces tímoins s'allument en fonction du réglage des enceintes avant A et B.

12 Témoins de canal de signal d'entrée/sorting

Le canal du signal entrée/sortie s'affiche en fonction du paramètre définir pour "Témoins des canaux". (p. 251)

• Quand "Témoins des canaux" est sur "Sortie" (Défaut)
  Ils s'allument lorsqu'un signal audio est émis par les haut-parleurs.
• Quand "Témoins des canaux" est sur "Entrées"
• Ces{lumières correspondant aux canaux qui comprend les signaux d'entrée.

Lors de la lecture de sources HD Audio, le témoin [ext] s'allume lorsqu'un signal d'un canal d'extension (un canal autre qu'avant, centre, surround, surround arrêté, avant-haut, larges avant ou LFE) est une entree.

Panneau arrête

Pour plus de détails, voir la page suivante.

1 Connecteurs Bluetooth/d'antenne LAN

Utilisé pour connecter les antennes externes inclues pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth.

(20 p.87)

① Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l'arrière.
② Tournez dans le sens des aiguilles d'une montre jusqu'à ce que les antennes soient bien connectées.
③ Faites tourner l'antenna vers le haut pour une(Meilleure réception.

2 Prises TRIGGER OUT

Utilisées pour connecter des dispositifs équipés de la fonction trigger. (p. 89)

3 Bornes audio numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio numérique.

"Connexion 2: Televiseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)" (p. 75)
"Connexion 3: Téleviseur non équipe d'une borne HDMI" (p.76)
"Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 78)
- "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 79)

Borne RS-232C

Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l'Utilisateur du contrôleur domestique externe pour plus d'informations sur le contrôle en série de cet apparéil.

Veuillez executer la procEDURE ci-dessous aparavant.

① Mettez en marche cet apparéil.
② Eteignez cet appeareil à partir du contrôleur externe.
③ Vérifiez que l'appareil est en mode veille.

Prises REMOTE CONTROL

Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet apparéil et les apparéils externes depuis une autre piece. (p. 88)

6 Borne Denon Link HD

Utilisée pour connecter uneborne Denon Link HD compatible avec un lecteur Blu-ray Disc. (p. 80)

Borne SIGNAL GND

Sert a connecter un cable de mise à la terre à la platine. (p. 82)

Borne NETWORK

Sert à connecter un cable LAN lors de la connexion à un réseau LAN cable. (p. 86)

9 Bornes video (VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes video.

"Connexion 3: Televiseur non équipé d'une borne HDMI" (p.76)
"Connexion d'un décodeur (Tuner satellite/TV par cable)" (p. 78)
- "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 79)

10 Bornes HDMI

Utilisées pour connecter des dispositifs équipés de bornes HDMI.

• "Connexion 1: Televiseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)" (p.74)
  "Connexion 2: Televiseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)" (p. 75)
  "Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 78)
• "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 79)
• "Connexion d'un lecteur Blu-ray Disc compatible avec la fonction Denon Link HD" (p. 80)

1 Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (19 p. 90)

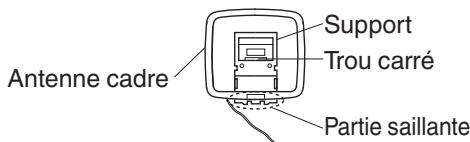

12 Bornes d'antenne FM/AM (ANTENNA)

Utilisées pour connecter des antennes FM et antennes à boucle AM. (p. 84)

18 Bornes audio analogiques (AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio analogue.

"Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 78)
- "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 79)
"Connexion d'une platine" (p. 82)

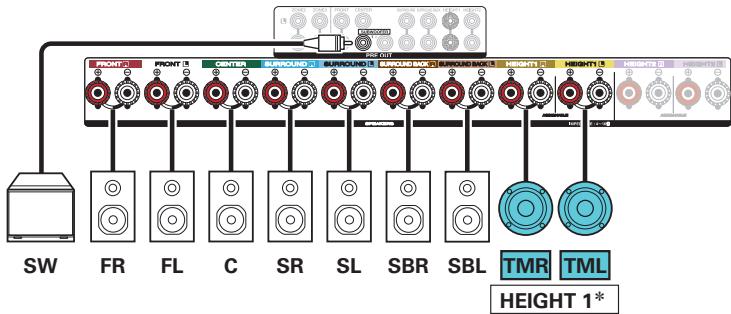

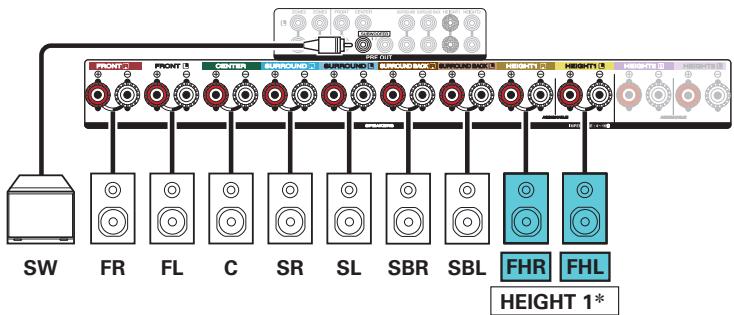

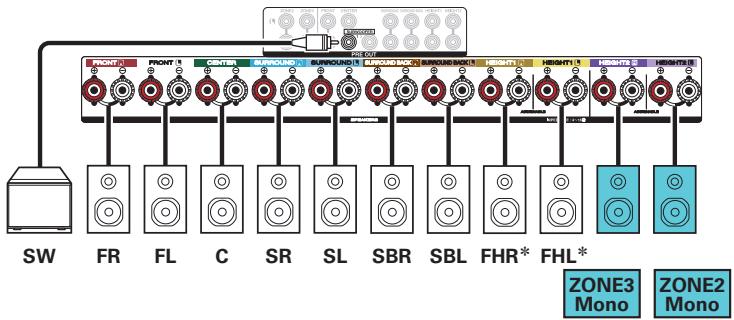

13 Bornes d'enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. (p. 40)

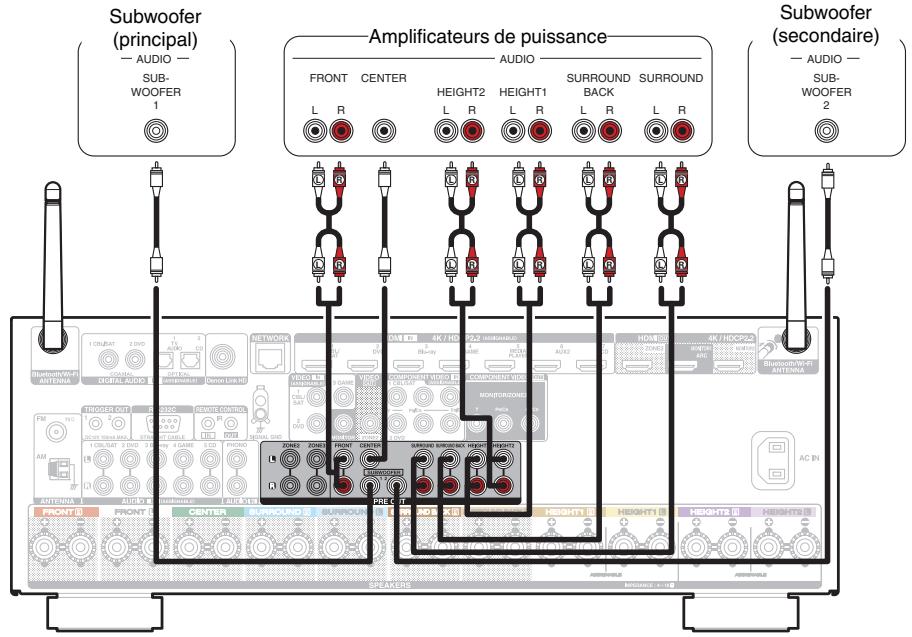

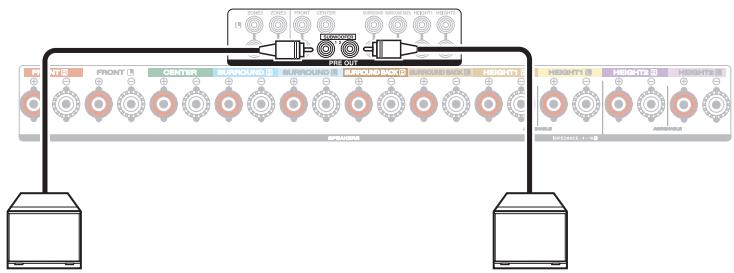

15 Bornes PRE OUT

Utilisées pour connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance externe.

• "Connexion du subwoofer" (p. 41)
  Lecture sur 11.1 canaux (p.60)
  "Connexion de ZONE" (p. 160)

16 Bornes video composantes (COMPONENT VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes video composantes.

"Connexion 3: Televiseur non équipé d'une borne HDMI" (p. 76)
"Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 78)
- "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 79)

REMARQUE

• Ne touche pas les broches internes des connecteurs sur le panneau arrière. Une eventuelle décharge électrique pourrait endommager de façon permanente votre apparéil.

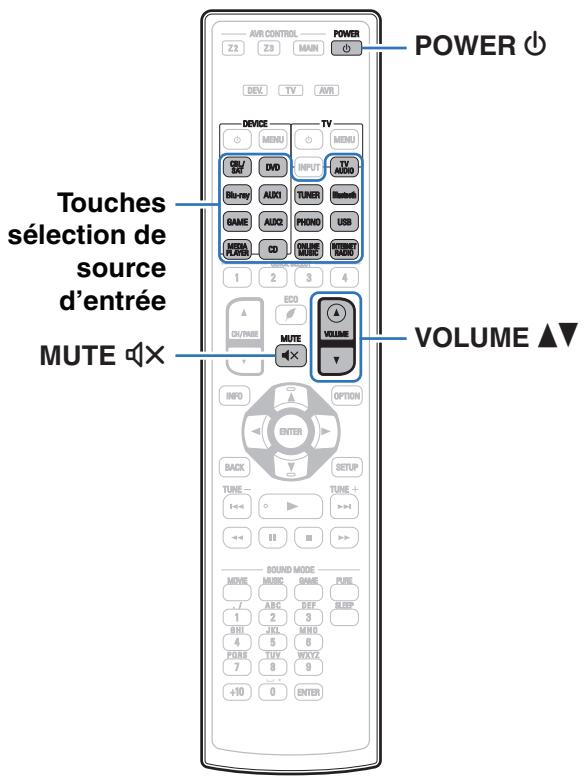

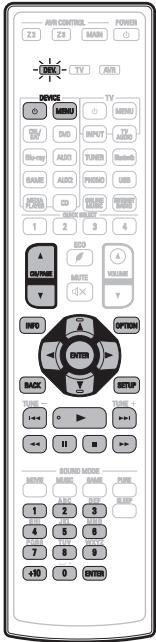

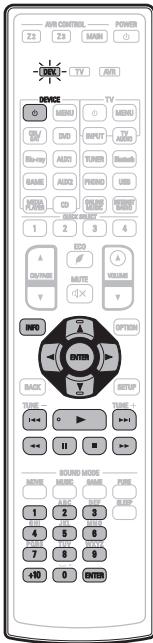

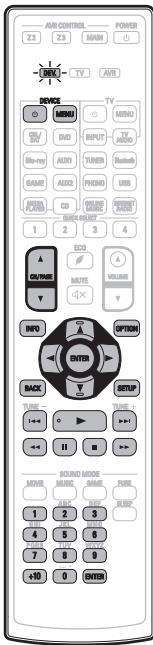

Télécommande

1 Touches de commande AVR (AVR CONTROL MAIN, Z2, Z3)

Ces touches permettent de changer la zone (MAIN ZONE, ZONE2, ZONE3) pilotée par la télécommande.

"Lecture dans ZONE2/ZONE3" (p. 166)
-Fonctionnement du menu (p.172)
"Speciification de la zone d'opération avec la télécommande" (p. 265)

Témoins de mode de fonctionnement

Le témoin du mode de fonctionnement "AVR" s'allume lors de l'utilisation de cet apparéil.

Le témoin "DEV." s'allume lors de l'utilisation d'un dispositif externe.
Le témoin "TV" s'allume lors de l'utilisation d'un téléviseur.

3 Touches de commande du dispositif (DEVICE / DEVICE MENU)

Ces touches permettent demettre sous/hors tension l'alimentation de dispositifs externes et d'appeler des menus. Vous devez enregistrer des codes prereglés pour pouvoir utiliser ces touches. (p. 258)

Touches selection de source d'entrée

Elles permettent de sélectionner la source d'entrée.

• "Sélection de la source d'entrée" (p. 92)
  "Lecture dans ZONE2/ZONE3" (p. 166)

Touches QUICK SELECT (1-4)

Ceuxci appelent le paramétrage enregistré pour chaque touche, comme la source d'entrée, le niveau du volume et le paramétrage du mode son. (p. 157)

Touches de recherche de canal/page (CH/PAGE ▲▼)

Ceuxci sélectionnent les stations de radio enregistrées aux préroglages ou aux pages du commutateur. (18 p. 107)

13

7 Touche MUTE (dX)

Cette touche met en sourdine la sortie audio.

"Coupure temporaire du son (Sourdine)" (p. 93)
"Coupure temporaire du son (Sourdine) (ZONE2/ ZONE3)" (p. 167)

Touche Information (INFO)

Elle permet d'afficher les informations de statut sur l'écran du téléviseur. (p. 256)

9 Touches curseurs ( )

Elles permettent de selectionner des éléments.

10 Touche BACK

Elle permet de revenir à l'écran précédent.

1 Touches du système

Elles permettent d'effectuer des opérations associées à la lecture.

Touches d'accord montant/descendant (TUNE +, -)

Ceuxci selectionnent soit les émissions FM soit les émissions AM.

(p.104)

12 Touches de nombres / caractères

Elles permettent de saisir des lettres ou des numérios sur l'appareil.

"Écoute de diffusion FM/AM" (p. 104)
"Commandedappareilsexternesavec latelécommande" (p.258)

Émetteur infrarouge de télécommande

II transmet les signaux provenant de la telecommande. (p. 9)

14 Touche POWER (Φ)

Elle permet demettre sous/hors tension l'alimentation.

"Mise sous tension" (p. 92)
"Lecture dans ZONE2/ZONE3" (p. 166)

16 Touches de fonctionnement du téléviseur (TV / TV MENU / TV INPUT)

Elles permettent de mettre sous/hors tension l'alimentation du téléviseur, de changer l'entrée du téléviseur et d'appeler des menus. Vous devez enregistrer des codes préregliés pour pouvoir utiliser ces touches.

(p.263)

16 Touche du mode ECO (f)

Ceci permét de commuter sur le Mode ECO. (p. 244)

1 Touches VOLUME (▲V)

Elles permettent d'ajuster le niveau du volume.

• Reglage du volume" (p. 93)
  “Réglage du volume (ZONE2/ZONE3)” (p. 167)

18 Touche OPTION

Elle permet d'afficher le menu d'options sur l'écran du téléviseur.

19 Touche ENTER

Elle permet de déterminer la seLECTION.

20 Touche SETUP

Elle permit d'afficher le menu sur l'écran du téléviseur. (p. 172)

2 Touches SOUND MODE

Elles permettent de selectionner le mode audio. (p. 138)

2 Touche SLEEP

Elle permittedereglerla minuterie sommeil. (p.155)

Contenu

Connexion des enceintes 31

Connexion d'un téléviseur 73

Connexion d'un dispositif de lecture 77

Connector un dispositif mémoire USB au port USB 83

Connexion d'une antenné FM/AM 84

Connexion à un réseau domestique (LAN) 86

Connexion d'un dispositif de commande externe 88

Connexion du cordon d'alimentation 90

REMARQUE

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions. Toutefois, lorsque "Assistant de config." est en cours d'execution, suivez les instructions de l'écran "Assistant de config." (page 9 du "Guide de démarriage rapide" séparé) pour réaliser des connexions. (Lorsque "Assistant de config." est ouvert, les bornes d'entrée/sorting ne sont pas alimentées.)
• Ne pas mêler les cordons d'alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble d'enceinte
Câble subwoofer
Câble HDMI
Câblevideso composante
Câblevideso
Câble numérique coaxial
Câble optique
Câble audio
Câble LAN

Connexion des enceintes

Installez les enceintes et connectez-les à cet apparéil. ("Installation des enceintes" (p. 31), "Connexion des enceintes" (p. 40))

Installation des enceintes

Déterminez le système d'enceintes selon le nombre d'enceintes utilisées et installez chaque enceinte et subwoofer dans la piece.

L'installation des enceintes est expliquée à l'aide de cet exemple d'une installation typique.

FL/FR (Enceinte avant gauche/droite) :	Placez les enceintes droite et gauche FRONT à une distance égale de la position d'écoute principale. Il doit y avoir la même distance entre chaque enceinte et votre téléviseur.
C (Enceinte centrale) :	Placez l'enceinte CENTER à l'avant et au centre de la TV, entre les enceintes avant gauche et droite.
SL/SR (Enceinte surround gauche/droite) :	Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d'écoute principale. Si vous ne disposez pas d'enceintes Surround arrière, déplacez légersement les enceintes surround derrière votre position d'écoute.
SBL/SBR (Enceinte surround arrêté gauche/droite) :	Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d'écoute principale et directement derrière la position d'écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d'écoute.
SW 1/2 (Subwoofer) :	Placez le SUBWOOFER à votre endroit préfééré pres des enceintes avant. Si vous avez deux caissons de basses, les placer de manière asymétrique à l'avant de votre piece.

FHL/FHR(Enceinte hauteavant gauche/droite) :	Placez les enceintes hautes avant gauche et droite directement au-dessus des enceintes avant.Installez-les aussi près que possible du plafond et réglez-les en position d'écoute principale.
TFL/TFR(Enceinte supérieureavant gauche/droite) :	Montez les enceintes supérieures avant gauche etdroite sur le plafond légèrement devant votreposition d'écoute principale et alignez-les avec lesenceintes avant gauche et droite.
TML/TMR(Enceinte supérieuredentre gauche/droite) :	Montez les enceintes supérieure centre gauche etdroite directement au-dessus de la positionprincipal d'écoute et alignez-les avec lesenceintes avant gauche et droite.
TRL/TRL(Enceinte supérieurarrière gauche/droite) :	Montez les enceintes supérieures arrêté gauche etdroite sur le plafond légèrement en arrêté de vourteposition d'écoute principale et alignez-les avec lesenceintes avant gauche et droite.
RHL/RHR(Enceinte hauteurarrrière gauche/droite) :	Placez les enceintes de hauteur arrêté gauche etdroite directement derrière la position d'écouteprincipal. Installer l'ensemble aussi près quepossible du plafond et aligner avec les enceintees avant gauche et droite.

Mise à niveau (Auro-3D)

SHL/SHR (Enceinte surround haut gauche/droite) :	Placez les enceintes SURROUND HAUT gauche et droite directement au-dessus des enceintes surround.
TS (Enceinte surround supérieur) :	Placez l'enceinte SUPÉRIEURE SURROUND directement au-dessus de la position d'écoute principal et dans l'alignement de l'enceinte du canal central.

• Pour bénéficier d'une expérience Auro-3D optimale, il est recommendé d'utiliser des enceintes surround hautes ; toute fois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrêté haute hautes d'une configuration d'enceintes Dolby Atmos.

FDL/FDR

(Enceinte Dolby avant gauche/ droite) :

Placez l'enceinte Dolby Atmos Enabled avant sur la borne de l'enceinte avant. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte avant, placez l'enceinte Dolby Atmos Enabled au lieu de l'enceinte frontale.

SDL/SDR

(Enceinte Dolby surround gauche/ droite):

Placez l'enceinte Dolby Atmos Enabled surround sur l'enceinte d'ambiance. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte d'ambiance, placez l'enceinte Dolby Atmos Enabled à la place de l'enceinte d'ambiance.

BDL/BDR

(Enceinte Dolby arrrière gauche/ droite) :

Placez l'enceinte Dolby Atmos Enabled arriere sur l'enceinte arriere d'ambiance. Pour une enceinte Dolby Atmos Enabled integrée avec une enceinte d'ambiance arriere, placez l'enceinte Dolby Atmos Enabled au lieu de l'enceinte d'ambiance arriere.

À propos des enceintes Dolby Atmos Enabled

Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un haut-parleur dirigé vers le haut qui est placé sur le sol.

Vou puez profiter du son Dolby Atmos 3D même dans un environnement où les enceintes ne peuvent pas etre installées au plafond.

• Cet apparéil est compatible avec les normes Dolby Atmos et DTS:X qui offrent une sensation surround bien plus large et plus profonde.
• Dolby Atmos n'est pas pris en charge dans une configuration d'enceintes 5.1 canaux ou inférieure.
• DTS:X peut être sélectionné indépendamment de la configuration des enceintes.

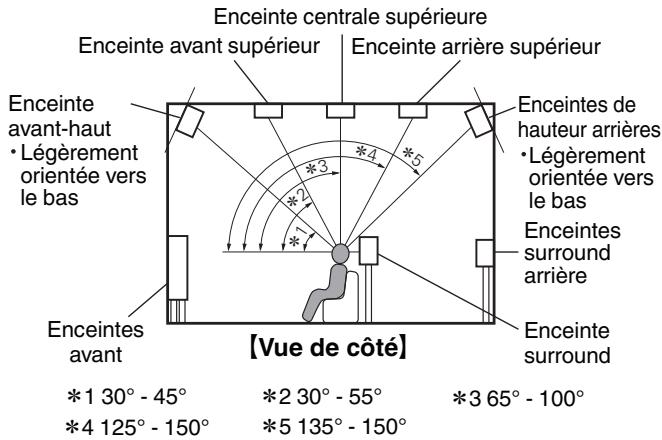

• L'illustration ci-dessous indique àquelle hauteur maximale chaque enceinte doit être installée. Vous n'êtes pas obligé de les installerer exactement à cette hauteur.

Plan des enceintes hautes
[Vue de dessus]

Mise à niveau (Auro-3D)

130^ - 45^

Plan des enceintes hautees
[Vue de dessus]

• Pour bénéficier d'une expérience Auro-3D optimale, il est recommendé d'utiliser des enceintes surround hautes ; toute fois, vous pouvez replacer les enceintes surround hautes par les enceintes arrêté haute hautes d'une configuration d'enceintes Dolby Atmos.

En cas d'installation d'enceintes 7.1 canaux à l'aide d'enceintes surround arrêté

Lorsque des enceintes 5.1 canaux sont installées

• Lorsque vous utilisez une seule enceinte surround arrêté, placez-la directement derrière la position d'écoute.

Plan complément les enceintes hautes et les enceintes supérieures

Exemple de plan des enceintes

Combinaison de plan 5.1 canaux et d'enceintes avant hautes/arrière hautes.

Exemple de plan d'enceintes supérieures

Combinaison de plan 5.1 canaux et d'enceintes avant hautes/supérieures arrêté.

Exemple de plan d'enceintes Dolby Atmos Enabled

Combinaison de plan 5.1 canaux et d'enceintes Dolby avant/ Dolby surround.

Mise à niveau (Auro-3D)

Exemple de configuration Auro-3D

Combinaison d'enceintes 5.1 canaux avec des enceintes avant haut/ surround haut/surround supérieur.

• Pour bénéficier d'une expérience Auro-3D optimale, il est recommendé d'utiliser des enceintes surround hautes ; toute fois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrêté haute hautes d'une configuration d'enceintes Dolby Atmos.

Connexion des enceintes

Dans cette section, nous connectons les enceintes de la pierce à cet appeareil.

Cette section décrit comment les connecter en partant d'exemples classiques.

REMARQUE

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
• Connectez les cables d'enceinte de façon à ce qu'ils ne dépasse pas des bornés d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrirée ou si les cotés + et - entrent en contact. ("Circuit de protection" (p. 315))
• Ne jamais toucher les bornes d'enceinte lorsque le cordon d'alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque le "Assistant de config." (page 9 du "Guide de démarriage rapide" sépare) est en cours d'execution, suivez les instructions de l'écran "Assistant de config." pour réaliser des connexions. (Les enceintes ne sont pas alimentées en électricité lorsque "Assistant de config." est en cours d'execution).
• Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.

REMARQUE

• Effectuez le paramétrage suivant lors de l'utilisation d'une enceinte avec une impédance de 4 - 6 Ω/ohms.

• Appuyez longuement sur le bouton de l'unité principale et en même temps pendant au moins 3 secondes.
  ^* Video Format < NTSC> s'affiche sur I'ecran.

• Appuyez deux fois sur sur l'appareil principal.
  ^*Sp . Impedance < 80hms> apparatus sur I'ecran.
• Utilisez ou sur l'appareil principal pour selectionner l'impedance.

6ohms :

Selectionnez lorsque l'impédance pour l'une des enceintes connectées est de 6 Ω/ohms.

4ohms :

Selectionnez lorsque l'impédance pour l'une des enceintes connectées est de 4 Ω/ohms.

1. Appuyez sur ENTER sur l'appareil principal pour terminer le réglage.

■ Connexion des câbles d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et - (noire) des enceintes connectées à cet appareil, et voirlez à ce que les canaux et les polarités soient correctement connectés.

1 Dénudez environ 3/8 pouce (10 mm) du revêtement de l'embout du cable d'enceinte, puis torsadez fermement le fil conducteur ou coupeze-le.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Insérez le fil conducteur du cable d'enceinte dans la garde de la borne de l'enceinte.

4 Tournez la borne de l'enceinte dans le sens des aiguilles d'une montre pour la desserrer.

■ Connexion du subwoofer

Utilissez un cable adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofer à cet apparéil.

Pour utiliser deux caissons de basse, réglez "Subwoofer" à "2 enceintes" dans le réglage "Config. enceintes". (p. 224)

Vous pouvez régler séparément le niveau et la distance pour le subwoofer 1 et le subwoofer 2.

SW1
SW2

A propos des étiquettes du cable (fournis) pour l'identification du canal

La section d'affichage du canal pour les bornes d'enceintes sur le panneau arrêté ont des codes de couleur pour l'identification de chaque canal.

Fixez l'étiquette du cable correspondant à chaque enceinte sur chacun des cables d'enceinte. Cela facilité le branchement du cable approprié sur les bornes d'enceintes du panneau arrêté.

Bornes d'enceintes	Couleur
FRONT L	Blanc
FRONT R	Rouge
CENTER	Vert
SURROUND L	Bleu clair
SURROUND R	Bleu
SURROUND BACK L	Beige
SURROUND BACK R	Marron
FRONT HEIGHT L	Jaune clair
FRONT HEIGHT R	Jaune
TOP FRONT L	Jaune clair
TOP FRONT R	Jaune
TOP MIDDLE L	Violet clair
TOP MIDDLE R	Violet
TOP REAR L	Violet clair
TOP REAR R	Violet
REAR HEIGHT L	Violet clair
REAR HEIGHT R	Violet
FRONT DOLBY L	Jaune clair
FRONT DOLBY R	Jaune
SURROUND DOLBY L	Violet clair
SURROUND DOLBY R	Violet
BACK DOLBY L	Violet clair
BACK DOLBY R	Violet
SUBWOOFER	Noir

Attachez l'étiquette du cable pour chaque canal à son cable d'enceinte comme indiquedans le diagramme.

Reportez-vous au tableau et attachez l'étiquette à chaque cable d'enceinte.

Puis, effectuez la connexion pour que la couleur de la borne d'enceinte corresponde à l'étiquette du cable.

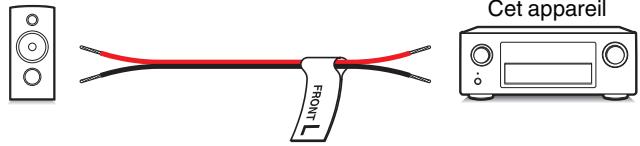

[ Méthode de fixation de l'étiquettes du cable]

Enceintes

Configuration de l'enceinte et paramétrages de l' "Affectation des Amplis"

Cet apparatus est équiped d'un amplificateur de puissance à 9 canaux. En plus du système 5.1 canaux de base, une variété de systèmes d'enceintes peut être configurée en changeant les paramétrages de "Affectation des Amplatz" en fonction de l'application, par exemple les systèmes du 7.1 canaux, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. (p. 216)

Effectuez le parametrage "Affectation des Amphis" en fonction du nombre de pieces et de la configuration des enceintes qui seront installées.

(p.216)

Lire une enceinte dans chaque zone			“Affectation des Amplis” régles	Page de connexion
MAIN ZONE	ZONE2	ZONE3
Lecture sur 5.1 canaux	2 canaux (pré-sortie)	2 canaux (pré-sortie)	Réglable dans tous les modes “Affectation des Amplis”.	46
Lecture sur 7.1 canaux			7.1p + ZONE2 (Défaut)	47
Lecture sur 9.1 canaux			9.1p	51
Lecture sur 11.1 canaux			11.1p	60
Lecture 7.1 canaux (connexion bi-amp des enceintes avant)			7.1p (bi-amp)	66
Enceintes avant secondaires			7.1p + Front B	67
Lecture sur 7.1 canaux	2 canaux (sortie enceinte)	2 canaux (pré-sortie)	7.1p + ZONE2 (Défaut)	68
Lecture sur 7.1 canaux	2 canaux (pré-sortie)	2 canaux (sortie enceinte)	7.1p + ZONE3	68
Lecture 5.1 canaux (connexion bi-amp des enceintes avant)	2 canaux (sortie enceinte)	2 canaux (pré-sortie)	5.1p (bi-amp)+ ZONE2	69
Lecture sur 5.1 canaux	2 canaux (sortie enceinte)	2 canaux (sortie enceinte)	5.1p + ZONE2/3	70

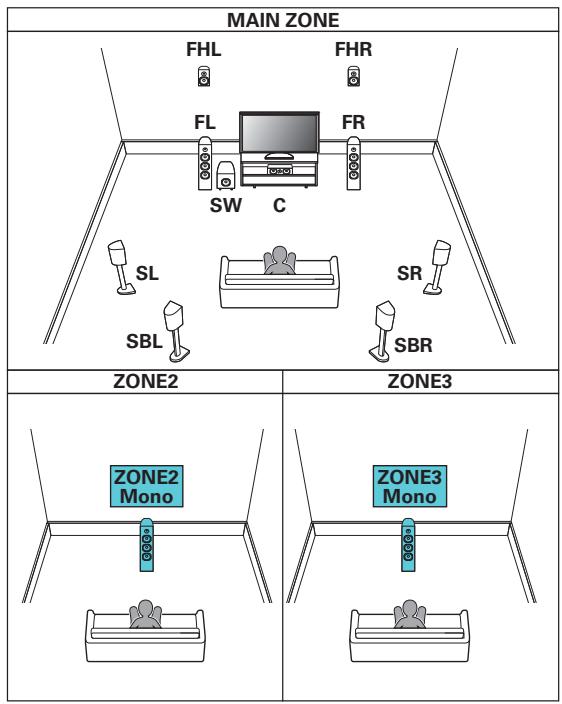

Lecture sur 7.1 canaux	1 canaux (sortie enceinte)	1 canaux (sortie enceinte)	7.1p+ZONE2/3-MONO	71

Le mode son qui peut etre selectionne varie en fonction de la configuration de l'enceinte. Veuillez you reporter a "Relation entre les modes sonores et la sortie du canal" (p. 297) pour les modes sonores qui sont pris en charge.
Les pages suivantes disposent d'examples basiques de connexion.

Mise à niveau (Auro-3D)

Consultez l'exemple de connexion pour "Exemple de connexion pour le système Auro-3D à 9.1 canaux" (p.57) pour la lecture Auro-3D avec un système 9.1 canaux doté du système de base à 5.1 canaux et des enceintes avant hautes et surround hautes.

Consultez également l'exemple de connexion "Exemple de connexion pour le système Auro-3D à 10.1 canaux" (p.63) pour la lecteur Auro-3D avec un système 10.1 canaux en ajoutant l'enceinte surround supérieure.

• En plus des connctions décrites dans p.46 - 71, cet apparéil permet diverses connexions d'enceintes avec le réglage "Affection des Amphis". Reportez-vous également à l'écran de menu dans "Vue config. Bornes" sur l'écran de réglage "Affection des Amphis", qui indique comment effectuer des connexions dans votre environnement.

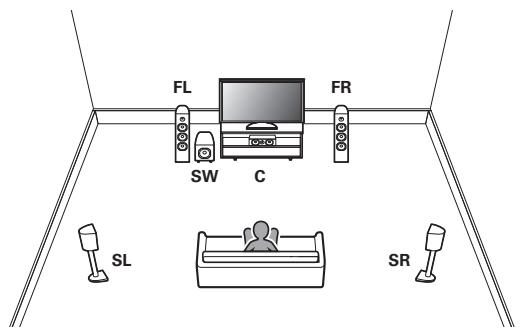

Lecture sur 5.1 canaux

Ceci est utilisé comme un système surround de canal 5.1 de base.

Lecture sur 7.1 canaux

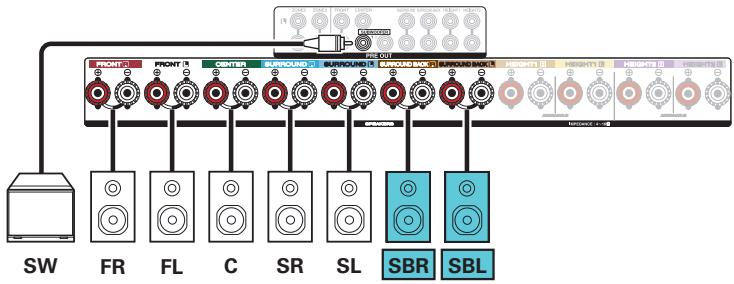

Exemples de connexions avec utilisation d'enceintes surround arrête

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrêté.

• Reglez "Sol" - "Agencement" sur "5can. & SB" dans le menu en cas de connexion dans cette configuration. (p. 219)

• Lorsque vous utilisez une seule enceinte surround arrêté, connectez-la à la borne SURROUND BACK L.

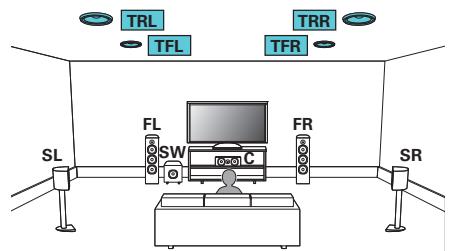

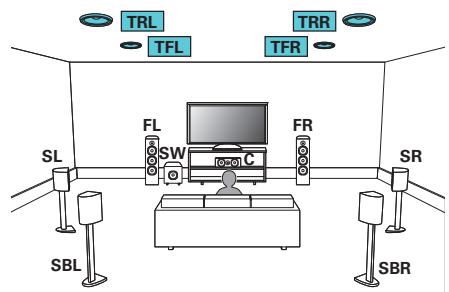

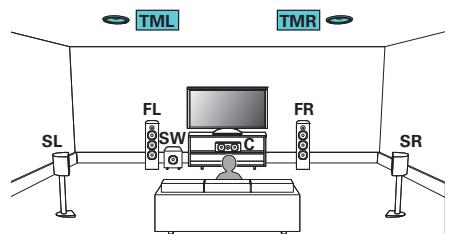

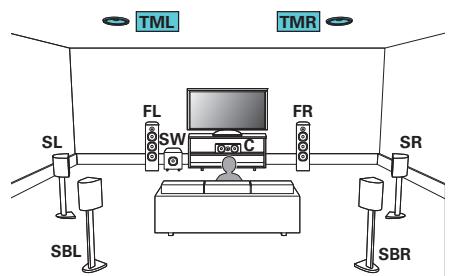

Exemple de connexions avec utilisation d'enceintes au plafond

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique, mais avec des enceintes au plafond.

• Reglez "Sol" - "Agencement" sur "5can" et "Hauteur Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (10 p. 219)
  II est possible de connecter des enceintes supérieures avant ou supérieures arriere au lieu des enceintes supérieures centrales. Dans ce cas, reglez les enceintes au plafond à connecter dans "Hauteur" - "Agencement" dans le menu. (p. 220)

Exemple de connexions avec utilisation d'enceintes hautees

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

• Reglez "Sol" - "Agencement" sur "5can" et "Hauteur Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (p. 219)
• Il est possible de connecter les enceintes arrirée hautes au lieu des enceintes avant hautes. Dans ce cas, reglez les enceintes hautes à connecter dans "Hauteur" - "Agencement" dans le menu. (p. 220)

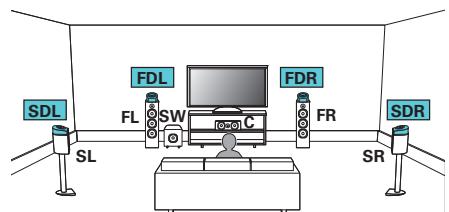

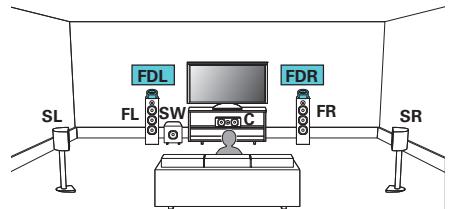

Exemple de connexions avec utilisation d'enceintes Dolby Atmos Enabled

Ce système surround 7.1 canaux est identique à un système de 5.1 canaux basique mais avec des enceintes Dolby.

• Reglez "Sol" - "Agencement" sur "5can" et "Dolby Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (p. 219)
• Il est possible de connecter les enceintes Dolby surround au lieu des enceintes Dolby. Dans ce cas, reglez les enceintes Dolby Atmos Enabled à connecter dans "Hauteur" - "Agencement" dans le menu. (19 p. 220)

Lecture sur 9.1 canaux

Ce système, qui est basé sur un système 5.1 canaux, lit jusqu'à 9.1 canaux en même temps.

Vou puez connecter des haut-parleurs jusqu'a 11 canaux pour la MAIN ZONE. Lorsque you connectez les enceintes pour 10 canaux ou plus, la sortie des enceintes change automatquement en fonction du signal d'entree et du mode audio.

Exemple de connexion avec utilisation d'un ensemble d'enceintes au plafond

• Reglez "Hauteur" - "Hauteur Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (p. 219)

• Il est possible de connecter des enceintes supérieures avant ou supérieures arrirée au lieu des enceintes supérieures centrales. Dans ce cas, réglez les enceintes au plafond à connecter dans “Hauteur” - “Agencement” dans le menu. (p. 220)

Example de connexion avec utilisation de deux ensembles d'enceintes au plafond

• Reglez "Hauteur" - "Hauteur Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (p. 219)

• Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (p. 58)

Exemple de connexion avec utiliseation d'un ensemble d'enceintes haute

• Reglez "Hauteur" - "Hauteur Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (p. 219)

• Il est possible de connecter les enceintes arrêté hautes au lieu des enceintes avant hautes. Dans ce cas, réglez les enceintes hautes à connecter dans

"Hauteur" - "Agencement" dans le menu. (p. 220)

Exemple de connexion avec utiliseation de deux ensembles d'enceintes hautees

• Reglez "Hauteur" - "Hauteur Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (p. 219)

• Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (p. 58)

Exemple de connexion avec utilisation d'un ensemble d'enceintes Dolby Atmos Enabled

• Reglez "Hauteur" - "Dolby Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (p. 219)

• Il est possible de connecter les enceintes Dolby surround au lieu des enceintes Dolby. Dans ce cas, réglez les enceintes Dolby Atmos Enabled à connecter dans "Hauteur" - "Agencement" dans le menu. (p. 220)

Example de connexion avec utiliseation de deux ensembles d'enceintes Dolby Atmos Enabled

* Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (p. 58)

• Reglez "Hauteur" - "Dolby Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (p. 219)

Mise à niveau (Auro-3D)

Exemple de connexion pour le système Auro-3D à 9.1 canaux

Cette configuration des enceintes est optimisée pour la lecture Auro-3D.

• Réglez "Hauteur" - "Hauteur Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (p. 219)
  Ensuite, réglez "Hauteur" - "Agencement" sur "Avant haut et Hauteur surr." (p. 220)

• Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (p. 59)

• La sortie des canaux depuis les bornes d'enceinte HEIGHT1 et HEIGHT2 peut être modifiée selon les modèles suivants en fonction des systèmes d'enceintes utilisés.

Réglez cette option depuis "Affectation des Amplis" dans le menu. (p. 216)

Il est possible d'utiliser une combinaison de huit enceintes			Bornes connectées
Nombre d'enceintes haute/nde plafond	Nombre d'enceintes Dolby	Modèle de combinaisons	HEIGHT1 SPEAKER	HEIGHT2 SPEAKER
2 enceintes	Aucun	Avant haut	Avant haut	-
		Avant plafond	Avant plafond	-
		Centre plafond	Centre plafond	-
		Arrière plafond	Arrière plafond	-
		Hauteur arrêté	Hauteur arrêté	-
Aucun	2 enceintes	Dolby avant	Dolby avant	-
		Dolby surround	Dolby surround	-
		Dolby arrêté	Dolby arrêté	-
4 enceintes	Aucun	Avant haut et Centr. plaf	Avant haut	Centre plafond
		Avant haut et Arr. plafond	Avant haut	Arrière plafond
		Avant haut et Hauteur arr	Avant haut	Hauteur arrêté
		Avant plafond et Arr. plafond	Avant plafond	Arrière plafond
		Avant plafond et Hauteur arr	Avant plafond	Hauteur arrêté
		Centre plafond et Hauteur arr	Centre plafond	Hauteur arrêté
2 enceintes	2 enceintes	Dolby avant et Arr. plafond	Dolby avant	Arrière plafond
		Dolby avant et Hauteur arr	Dolby avant	Hauteur arrêté
		Avant haut et Dolby surr.	Avant haut	Dolby surround
		Avant plafond et Dolby Surr.	Avant plafond	Dolby surround
Aucun	4 enceintes	Dolby avant et Dolby Surr.	Dolby avant	Dolby surround

Mise à niveau (Auro-3D)

Il est possible d'utiliser une combinaison de huit enceintes			Bornes connectées
Nombre d'enceintes haute de plafond	Nombre d'enceintes Dolby	Modèle de combinaisons	HEIGHT1 SPEAKER	HEIGHT2 SPEAKER
4 enceintes	Aucun	Avant haut et Hauteur surr.	Avant haut	Hauteur surround
		Avant haut et Hauteur arr *	Avant haut	Hauteur arrêté

• Pour bénéficier d'une expérience Auro-3D optimale, il est recommandé d'utiliser des enceintes surround hautes ; toute fois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrirée hautes d'une configuration d'enceintes Dolby Atmos.

Lecture sur 11.1 canaux

Ce système, qui est basé sur un système 5.1 canaux, lit jusqu'à 11.1 canaux en même temps.

Vou puez connecter des haut-parleurs jusqu'à 11 canaux pour la MAIN ZONE à l'aide d'un amplificateur de puissance exter.

Example de connexion avec utiliseation de deux ensembles d'enceintes au plafond

• Reglez "Hauteur" - "Hauteur Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (p. 219)

• Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (p. 64)

Exemple de connexion avec utiliseation de deux ensembles d'enceintes hautees

• Reglez "Hauteur" - "Hauteur Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (p. 219)

• Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (p. 64)

Exemple de connexion avec utiliseation de deux ensembles d'enceintes Dolby Atmos Enabled

• Reglez "Hauteur" - "Dolby Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (p. 219)

• Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (p. 64)

Mise à niveau (Auro-3D)

Exemple de connexion pour le système Auro-3D à 10.1 canaux

Cette configuration des enceintes est optimisée pour la lecture Auro-3D.

• Réglez "Hauteur" - "Hauteur Sp" sur "5Scan" dans le menu en cas de connexion dans cette configuration. Ensuite, réglez "Hauteur" - "Agencement" sur "Avant haut et Hauteur surr."

• Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (p. 65)

• La combinaison des canaux HEIGHT1 et HEIGHT2 peut être modifiée selon les modèles suivants en fonction du système d'enceintes utilisé.

Réglez cette option depuis "Affectation des Amplis" dans le menu. (p. 216)

Il est possible d'utiliser une combinaison de huit enceintes			Bornes connectées
Nombre d'enceintes haute/nde plafond	Nombre d'enceintes Dolby	Modèle de combinaisons	HEIGHT1 SPEAKER	HEIGHT2 PRE OUT
2 enceintes	Aucun	Avant haut	Avant haut	-
		Avant plafond	Avant plafond	-
		Centre plafond	Centre plafond	-
		Arrière plafond	Arrière plafond	-
		Hauteur arrêté	Hauteur arrêté	-
4 enceintes	Aucun	Avant haut et Centr. plaf	Avant haut	Centre plafond
		Avant haut et Arr. plafond	Avant haut	Arrière plafond
		Avant haut et Hauteur arrêt	Avant haut	Hauteur arrêté
		Avant plafond et Arr. plafond	Avant plafond	Arrière plafond
		Avant plafond et Hauteur arrêt	Avant plafond	Hauteur arrêté
		Centre plafond et Hauteur arrêt	Centre plafond	Hauteur arrêté
Aucun	2 enceintes	Dolby avant	Dolby avant	-
		Dolby surround	Dolby surround	-
		Dolby arrêté	Dolby arrêté	-
2 enceintes	2 enceintes	Dolby avant et Arr. plafond	Dolby avant	Arrière plafond
		Dolby avant et Hauteur arrêt	Dolby avant	Hauteur arrêté
		Avant haut et Dolby surr.	Avant haut	Dolby surround
		Avant haut et Dolby arrêté	Avant haut	Dolby arrêté
		Avant plafond et Dolby Surr.	Avant plafond	Dolby surround
		Avant plafond et Dolby arrêté	Avant plafond	Dolby arrêté
Aucun	4 enceintes	Dolby avant et Dolby Surr.	Dolby avant	Dolby surround
		Dolby avant et Dolby arrêté	Dolby avant	Dolby arrêté

Mise à niveau (Auro-3D)

Il est possible d'utiliser une combinaison de huit enceintes			Bones connectées
Nombre d'enceintes haute/def plafond	Nombre d'enceintes Dolby	Modèle de combinaisons	HEIGHT1 SPEAKER	HEIGHT2 PRE OUT	SUBWOOFER2 PRE OUT
5 enceintes	Aucun	Avant haut et Hauteur surr. & Surround plafond	Front Height	Hauteur surround	Surround plafond
		Avant haut et Hauteur arr & Surround plafond*	Front Height	Hauteur arrêté	Surround plafond

• Pour bénéficier d'une expérience Auro-3D optimale, il est recommandé d'utiliser des enceintes surround hautes ; toute fois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrirée hautes d'une configuration d'enceintes Dolby Atmos.

■ Lecture 7.1 canaux (connexion bi-amp des enceintes avant)

Ce système permet de dire les canaux 7.1. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant. La connexion bi-amp est une méthode pour connecter des amplificateurs séparés à la borne du haut-parleur et à la borne du haut-parleur de graves d'une enceinte qui prend en charge la bi-amplification. Cette connexion permet à l'EMF (puissance returnée sans être sortie) du woofer de s'écouler dans le tweeter sans affecter la qualité sonore, produitant une qualité sonore supérieure.

Vou puez connecter des haut-parleurs jusqu'a 9 canaux pour la MAIN ZONE. Lorsque you connectez les enceintes pour 8 canaux ou plus, la sortie des enceintes change automatquement en fonction du signal d'entree et du mode audio.

REMARQUE

• Lors de la réalisation de connexions en mode double amplificateur, voiriez à retarder la tôle ou le cable de court-circuit des bornes des haut-parleurs des aigus et des graves.

• Les enceintes haute, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées sur les bornes d'enceinte HEIGHT1. Réglez les enceintes à connecter depuis "Hauteur" – "Agencement" dans le menu. (p. 220)

■ Lecture 7.1 canaux + enceintes avant du deuxième apparéil

Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

Vou puez connecter des haut-parleurs jusqu'à 9 canaux pour la MAIN ZONE. Lorsque you connectez les enceintes pour 8 canaux ou plus, la sortie des enceintes change automatiquement en fonction du signal d'entrée et du mode audio.

* Les enceintes haute, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées sur les bornés d'enceinte HEIGHT1. Réglez les enceintes à connecter depuis “Hauteur” – “Agencement” dans le menu.
(20 p. 220)

Lecture 7.1 canaux (MAIN ZONE) + 2 canaux ZONE2 (ou ZONE3)

Ce type de configuration permet de dire les 7.1 canaux pour la MAIN ZONE et les 2 canaux dans la ZONE2.

(Les enceintes peuvent émettre du son depuis la ZONE3 jusqu'à que la ZONE2 (Mode affectation : 7.1p + ZONE3)).

Vou puez connecter des haut-parleurs jusqu'a 9 canaux pour la MAIN ZONE. Lorsque you connectez les enceintes pour 8 canaux ou plus, la sortie des enceintes change automatquement en fonction du signal d'entree et du mode audio.

ZONE2

* Les enceintes haute, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées sur les bornes d'enceinte HEIGHT1. Réglez les enceintes à connecter depuis "Hauteur" – "Agencement" dans le menu. (p. 220)

■ Lecture 5.1 canaux (connexion bi-amp des enceintes avant : MAIN ZONE) + lecture 2 canaux (ZONE2)

Ce type de configuration lit le format 5.1 canaux dans la MAIN ZONE et les 2 canaux dans la ZONE2. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant dans la MAIN ZONE.

Lecture 5.1 canaux (MAIN ZONE) + lecture 2 canal (ZONE2) + lecture 2 canal (ZONE3)

Ce type de configuration lit le format 5.1 canaux dans la MAIN ZONE et les 2 canaux dans la ZONE2 et la ZONE3.

MAIN ZONE
ZONE2

ZONE3

■ Lecture 7.1 canaux (MAIN ZONE) + lecture 1 canal (ZONE2) + lecture 1 canal (ZONE3)

Ce type de configuration permet de dire les 7.1 canaux dans la MAIN ZONE et le 1 canal (monaural) dans la ZONE2 et la ZONE3.

Vou puez connecter des haut-parleurs jusqu'à 9 canaux pour la MAIN ZONE. Lorsque you connectez les enceintes pour 8 canaux ou plus, la sortie des enceintes change automatiquement en fonction du signal d'entrée et du mode audio.

* Les enceintes haute, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées sur les bornes d'enceinte HEIGHT1. Réglez les enceintes à connecter depuis “Hauteur” – “Agencement” dans le menu.
(p.220)

■ Connexion d'un amplificateur de puissance externe

Vou puez utiliser cet appareil comme un preamplificateur en connectant un amplificateur de puissance autonome aux PRE OUT. En ajoutant un amplificateur de puissance à chaque canal, la réalite du son peut être améliorée.

Selectionnez la borne à utiliser et branchez l'appareil.

• Lorsque vous utilisez une seule enceinte surround arrêté, connectez-la à la borne du canal gauche (G).

Connexion d'un téléviseur

Connectez un téléviseur à cet apparéil pour que la video d'entrée soit transmise au téléviseur. Vous pouze également profiter de l'audio de votre téléviseur sur cet apparéil.

La maniere de connecter un téléviseur depend des bornes et des fonctions dont dispose votre téléviseur.

La fonction ARC (Audio Return Channel) permet de dire le son d'un téléviseur sur cet apparéil en envoyant le signal audio du téléviseur vers cet apparéil via le cable HDMI.

"Connexion 1: Téleviseur équipe d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)" (p. 74)

"Connexion 2 : Televiseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)" (Kp. 75)

"Connexion 3 : Televiseur non équipé d'une borne HDMI" (19 p. 76)

Connexion 1 : Téléviseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)

Utilisez un cable HDMI pour connecter un téléviseur compatible avec la fonction ARC de cet apparéil.

Réglez "HDMI Contrôle" sur "Marche" lorsque vous utilisez un téléviseur prenatal en charge la fonction ARC. (p. 191)

• Lors de l'utilisation de la fonction ARC, connectez à la borne HDMI MONITOR 1.

Connexion 2 : Téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)

Utilisez un cable HDMI pour connecter le télévisuer à cet apparéil.

Pour écouter l'audio du téléviseur sur cet apparéil, utilisez le cable optique pour connecter le téléviseur à cet apparéil.

Connexion 3 : Télèveur non équipé d'une borne HDMI

Utilisez un cable video composante ou un cable video pour connecter le téléviseur à cet apparéil.

Pour écouter l'audio du téléviseur sur cet apparéil, utilisez le cable optique pour connecter le téléviseur à cet apparéil.

Connexion d'un dispositif de lecture

Cet appareil est equipé de trois types de bornes d'entrée video (HDMI, video composante et video composite) et de trois types de connecteurs d'entrée audio (HDMI, audio numérique et audio).

Selectionne les bornes d'entrée sur cet apparéil en fonction des bornes sur le dispositif que vous souhaitez connecter.

Si le dispositif connecté à cet apparéil est équipé d'une borne HDMI, il est recommendé d'utiliser des connexions HDMI.

Lors d'une connexion HDMI, les signaux audio et video peuvent être transmis via un cable HDMI unique.

• "Connexion d'un décodeur (Tuner satellite/TV par cable)" (p. 78)
• "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 79)
• "Connexion d'un lecteur Blu-ray Disc compatible avec la fonction Denon Link HD" (p. 80)
• "Connexion d'un caméoscope video ou d'un console de produits" (p. 81)
  "Connexion d'une platine" (p. 82)

Connectez les dispositifs a cet apparéil comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/video de cet apparéil.
- La source qui est assignée aux connecteur HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN et AUDIO IN peut être modifiée. Voir “Affectation des entrées” pour savoir comment changer la source d'entrée attribuée aux connecteurs d'entrée. (p. 200)
- Pour dire des signaux audio qui sont entrés dans cet appareil sur un téléviseur connectée en HDMI, dans le menu réglez "Sortie audio HDMI" sur "TV". (p. 189)
- Pour de profiter d'un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un appareil de lecture et un téléviseur compatibles HDCP 2.2.

Connexion d'un décodeur (Tuner satellite/TV par cable)

Cette explication utilise la connexion avec un tuner satellite/cable TV STB comme exemple.

Selectionne les bornes d'entrée sur cet apparéil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc

Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple.

Selectionnez les bornes d'entrée sur cet apparéil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Lrs de la connexion d'un lecteur de disques Blu-ray compatible avec Denon Link HD, voir "Connexion d'un lecteur Blu-ray Disc compatible avec la fonction Denon Link HD" (p. 80).

Connexion d'un lecteur Blu-ray Disc compatible avec la fonction Denon Link HD

Une connexion Denon Link HD à un lecteur compatible avec la fonction Denon Link HD vous permet de bénéficier d'une lecture de qualité supérieure à cette que l'on obtient en connectant la borne HDMI uniquement.

• Des connexions HDMI et Denon Link HD sont toutes deux requises pour cette méthode de connexion.
• Paramétrez l'options "Mode d'entrée" du menu sur "Auto" ou "HDMI". (19 p. 204)

Connexion d'un caméscope video ou d'un console de yeux

Cette explication utilise la connexion avec un caméoscope video comme exemple.

Connectez un dispositif de lecture à cet apparéil, tel qu'un caméscope video ou une console de yeux.

Connexion d'une platine

Cet appeareil est compatible avec les platines equipées d'une cellule phono avec aimant tournant. Si vous le connectez à une platine dotée d'une cellule MC à faible sortie, utilisez un amplificateur de tete MC ou un transformateur survolteur du commerce.

Un bruit "retentissant" provenant des enceintes peut se produit lorsque vous selectionnez la source d'entrée "Phono" sur cet appariel et que vous augmentez accidentellement le volume sans connecter la platine.

REMARQUE

• La borne de terre (SIGNAL GND) de cet apparéil n'est pas dédiée à des fins de mise à la terre pour la sécurité. Si cette borne est connectée lorsqu'il y a beaucoup de bruit, le bruit peut être réduit. Veuillez notesque, selon la platine, connecter la ligne de terre peut avoir l'effet inverse en augmentant le bruit. Auquel cas, il n'est pas nécessaire de connecter la ligne de terre.

Connector un dispositif mémoire USB au port USB

Pour le mode d'emploi, voir "Lecture du contenu d'un dispositif mémoire USB" (p. 94).

Den ne gantit pas que tous les dispositifs mmoe USB fonctionnent ou soient alimentetes. Lorsque you utilise un disque dur USB portable livre avec un adaptateur secteur, utilisez l'adaptateur secteur fourni avec cet apparieil.

REMARQUE

• Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.
• Il n'est pas possible d'utiliser cet apparéil en connectant son port USB à un PC au moyen d'un cable USB.
  N'utilise pas de cables d'extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent cause des interférences radio avec les autres appareils.

Connexion d'une antenné FM/AM

Connectez l'antenne, symtonisez une émission, puis déplacez l'antenne dans la position où le bruit d'arrière-plan devient minime. Ensuite, fixez l'antenne avec du ruban adhésié ou autre. ("Écoute de diffusion FM/AM" (p. 103))

• Si vous ne parvenez pas à receivevoir un signal radiodiffusé de bonne qualité, nous给您 recommendons d'installer une antenné extérieure. Renseignez-vous dans le magasin où vous avez achetiè l'appareil pour en savoir plus.

REMARQUE

Assurez-vous que les bornes des fils de l'antenne à boute AM n'entrent pas en contact avec les parties métalliques du panneau.

■ Utilisation de l'antenne à boute AM

Antenne fixe au mur

Fixez directement au mur sans monter.

Clou, broquette, etc.

Antenne posée sans fixation

Procedez comme indiqué ci-dessus pour le montage.

Lors du montage, se reporter à “Montage de l'antenne à boucle AM”.

Montage de l'antenne à boute AM

1 Passez le support à travers le bas de l'antenne cadre et repliez-le vers l'avant.
2 Insérez la partie saillante dans le trou carré du support.

Connexion à un réseau domestique (LAN)

Cet apparéil peut se connecter à un réseau en utilisant un LAN cable ou un réseau local sans fil.

Vous pouvez connecter cet apparéil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d'opérations, comme suit.

• Lecture d'audio en réseau, tel qu'une radio Internet, et de serveurs média
• Lecture de services de diffusion de musique
• Utilisation de la fonction Apple AirPlay
• Fonctionnement de cet apparéil via le réseau
• Fonctionnement avec le système audio surround multi-pieces sans fil HEOS
• Mise à jour du micrologiciel

Contactez un ISP (Internet Service Provider) ou un magasin d'informatique pour la connexion à Internet.

LAN filaire

Pour effectuer des connexions via un LAN cable, utilisez un cable LAN pour connecter le routeur à cet apparéil, comme illustré dans la figure ci-dessous.

LAN sans fil

Lors de la connexion au réseau local sans fil, connectez les antennes externes pour une connexion Bluetooth/sans fil au réseau local sans fil au panneau arrêté et maintenez-les en position verticale.

Voir "Config. Wi-Fi" pour savoir comment connecter à un routeur de réseau local sans fil. (p. 237)

• Lorsque vous utilisez cet apparéil, nous vous recommendons d'utiliser un routeur équipé des fonctions suivantes:

• Serveur DHCP intégré

Cette fonction attribue automatiquement une adresse IP au LAN.

• Commutateur 100BASE-TX intégré

Lorsque vous connectez plusieurs appareils, nous vous recommendons d'utiliser un hub de commutation ayant une vitesse d'au moins 100 Mbps.

• N'utilise qu'un cable STP blindo ou un cable LAN ScTP (faclement disponibles dans les magasins d'electronique). (CAT-5 ou supérieur recommendé).
• Il est recommandé d'utiliser un cable LAN normal de type bliné.

Si vous utilisez un cable de type plat ou non-blindé, le bruit peut perturber les autres apparèils.

• Lorsque cet apparéil est connecté à un réseau sans fonction DHCP, effectuez les réglages de l'adresse IP, etc., dans le "Réseau". (R2 p. 236)

REMARQUE

• Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d'accès à Internet ou un magasin d'informatique pour plus de détails.
• Cet apparériel n'est pas compatible avec PPPoE. Un routéur compatible PPPoE est nécessaire si vous ligne contractée n'est pas configurée pour être utilisée avec PPPoE.
• Ne connectez pas une borne NETWORK directement au port LAN/à la borne Ethernet de votre ordinateur.
• Plusieurs services en ligne peuvent être interrompus sans préavis.

Connexion d'un dispositif de commande externe

Prises REMOTE CONTROL

Lorsque cet apparéil est installé dans un endroit où les signaux de la télécommande ne peuvent pas atteindre (installation dans un placard, etc.), il peut toujours être contrôle par la télécommande en connectant un récepteur de télécommande (vendu séparation).

Vouss pourrez également l'utiliser pour commander à distance la ZONE2 et la ZONE3 (piece séparée).

Prise TRIGGER OUT

Lorsqu'un apparéil doté d'une prise TRIGGER IN est connecté via une mini-prise monaurale, il est possible de lemettre en marche/veille par l'intermédiaire du fonctionnement synchronisé avec cet apparéil.

La prise TRIGGER OUT produit un signal électrique de 12 V DC/150 mA maximum.

REMARQUE

• Utilisez un cable monaural avec fiche mini pour le branchement des prises TRIGGER OUT. N'utilisez pas un cable stéreo avec fiche mini.
• Si le niveau d'entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/150 mA ou en cas de court-circuit, la prise TRIGGER OUT ne peut pas être utilisée. Dans ce cas, mettez l'appareil hors tension, puis débranchez-le.

Connexion du cordon d'alimentation

Une fois toutes les connexions effectuees, inserez la fiche d'alimentation dans la prise murale.

Vers la prise murale
(120VCA,60Hz)

Contenu

Utilisation basique

Mise sous tension	92
Sélection de la source d'entrée	92
Réglage du volume	93
Coupure-temporaire du son (Sourdine)	93
Sélection d'un mode d'entrée	138

Lecture d'un apparéil

Lecture avec les lecteurs DVD/Blu-ray Disc	93
Lecture du content d'un dispositif mémoire USB	94
Écouter de la musique sur un pérophérique Bluetooth	98
Écoute de diffusion FM/AM	103

Lecture audio/service en réseau

Écoute de Radio Internet	111
Lecture de fichiers stockés sur un ordinateur ou un stockage NAS	113
Obtenir HEOS App	117
Fonction AirPlay	126
Fonction Spotify Connect	129

Fonctions pratiques

Fonctions pratiques	130
Fonction HDMI Contrôle	152
Fonction Menu intelligent	153
Fonction de minutesie sommeil	155
Fonction de sélection rapide plus	157

Autres fonctions

Lecture dans la ZONE2/ZONE3 (piece séparée) 160

Utilisation basique

Mise sous tension

1 Appuyez sur POWER pourmettre l'appareil sous tension.

• Vous pouvez appuyer sur la touche de selection de la source d'entrée lorsque l'appareil est en mode veille pour lemettre sous tension.
• Vous pouvez également passer en mode veille en appuyant sur sur l'appareil principal.

Sélection de la source d'entrée

1 Appuyez sur la touche de seLECTION de la source d'entrée pour la lecture.

La source d'entrée souhaitatione peut etre selectionnee directement.

• Vous pouvez également sélectionner la source d'entrée en actionnant la touche SOURCE SELECT sur l'appareil principal.

Réglage du volume

1 Utilisez VOLUME pour régler le volume.

• La plage de réglage varie en fonction du signal d'entrée et du réglage de niveau du canal.
• Vous pouvez également régler le volume maître en tournant la molette MASTER VOLUME sur l'appareil principal.

Coupure temporaire du son (Sourdine)

1 Appuyez sur MUTE X

• Le témoin MUTE de l'écran clignote.
• s'affiche sur l'écran du téléviseur.

• Le son est diminué jusqu'àau niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p. 181)
• Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.

Lecture avec les lecteurs DVD/Blu-ray Disc

Vous trouvrez ci-dessous la procEDURE pour la lecture avec les lecteurs DVD/Blu-ray Disc.

1 Préparez la lecture.

① Allumez le subwoofer, le lecteur et la TV.
② Sélectionnez l'entrée de cet apparéil en guise d'entrée TV.

2 Appuyez sur POWER pourmettre l'appareil sous tension.

3 Appuyez sur DVD ou Blu-ray pour commuter une source d'entrée pour un lecteur utilisé pour la lecture.

4 Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

Lecture du content d'un dispositif mémoire USB

• Lecture de fichiers musicaux enregistrés sur un dispositif mémoire USB.
• Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent être lus sur cet apparéil.
• Cet apparéil est compatible avec les dispositifs mémoire USB au format "FAT16" ou "FAT32".
• Les types de format audio et les caractéristiques de lecture prises en charge par cet apparéil sont les suivants.

Voir "Lecture de dispositifs mémoire USB" (p. 293) pour plus de détails.

WMA
MP3
WAV
- MPEG-4 AAC
- FLAC
Apple Lossless
DSD

Lecture des fichiers d'un dispositif mémoire USB

1 Insérez un dispositif mémoire USB formaté en FAT32 sur le port USB.
2 Appuyez sur USB pour passer à la source d'entrée "USB".
3 Sélectionnez le nom de cet apparéil.

4 Parcourez la musique sur votre dispositif mémoire USB et sélectionnez une musique à dire.

• Quand vous selectionnez une musique à生存, on vous demandera comment vous pouze écouter toute musique.

Jouez maintainant :	Insère l'élement dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'atte :	Vide la liste de lecture et lit immediatement l'élement sélectionné.
Jouer la prochaine :	Insère l'élement à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la liste de lecture :	Ajoute l'élement directement à la fin de la liste.

5 Utilisez pour selectionner "Jouez maintainant" ou "Jouer & Remplacer la file d'atte", puis appuyez sur ENTER.

La lecture débute.

Touches de commande	Fonction
►	Lecture
∥	Pause
■	Arrêt
↓←→	Précédent / Suivant
CH/PAGE▲▼	Passsez à la page précédente/page suivante dans l'affichage de la liste

• Lorsqu'un fisier audio MP3 contient des images de l'album, celles-ci peuvent etre affichees pendant la lecture du fisier.

REMARQUE

• Notez que Denon ne pourrait être tenu responsable de chaque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet apparéil avec le dispositif mémoire USB en question.

- Opérations accessibles dans le menu des options

• "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 133)
  “Réglage du tonalité (Tonalité)” (p. 134)
  "Affichage de la video voulue lors de la lecture audio (Sélect. Video)" (p. 135)
  " Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 137)

Écouter de la musique sur un périphérique Bluetooth

Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet apparéil via un apparition et en connectant cet apparéil à l'aide du périphérique Bluetooth.

La communication est possible jusqu'à une distance d'environ 98,4 ft/30 m.

REMARQUE

• Pour dire de la musique à partir d'un périhérique Bluetooth, le périhérique Bluetooth doit prendre en charge le profil A2DP.

Lecture de musique à partir d'un périphérique Bluetooth

Afin d'écouter de la musique à partir d'un périphérique Bluetooth sur cet apparéil, le périphérique Bluetooth doit d'abord être apparié avec cet apparéil.

Une fois le périphérique Bluetooth appariet, il n'a pas besoin d'être appariet à nouveau.

1 Préparez la lecture.

① Connectez les antennes externes fournies pour Bluetooth/Réseau local sans fil aux connecteurs de l'antenne Bluetooth/Réseau local sans fil situés sur le panneau arrêté. (R p. 24)
② Appuyez sur POWER pourmettre l'appareil sous tension.

2 Appuyez sur Bluetooth.

Lors de la première utilisation, l'appareil ira en more d'appariumment automatiquement et "Pairing..." apparaitra sur I'écran de l'appareil.

3 Activez les réglages Bluetooth sur votre périphérique mobile.
4 Sélectionnez cet apparéil lorsqu'on nom s'affiche dans la liste des apparéils affichés sur l'écran du périphérique Bluetooth.

Connectez-vous au périphérique Bluetooth pendant que "Pairing" est affché sur l'écran de l'ordinateil.

Effectuez la connexion avec le péripérisque Bluetooth à proximité de l'appareil (environ 3,3 ft/1 m).

5 Lecture de musique à l'aide de n'importe qu'elle application sur votre périphérique Bluetooth.

• Le périphérique Bluetooth peut également être commandé avec la télécommande de cet apparéil.
• La prochaine fais que le bouton Bluetooth sera pressé sur la télécommande, cet apparéil se connectera automatiquement au dernier péripérique Bluetooth connecté.

Touches de commande	Fonction
►	Lecture
■	Pause
■	Arrêt
←→►	Passer à la plage précédente/Passer à la plage suivante

• Appuyez sur STATUS de cet appeareil pendant la lecture pour basculer l'affichage sur le nom du titre, nom de l'artiste, nom de l'album, etc.

Appariement avec d'autres péripériques Bluetooth

Jumeler un apparéil Bluetooth avec l'appareil.

1 Activez les réglages Bluetooth sur votre périphérique mobile.
2 Appuyez et maintenez enfoncée la touche Bluetooth sur la télécommande pendant au moins 3 secondes.

L'appareil passera en mode d'appariement.

3 Sélectionnez cet apparéil lorsqu'on nom s'affiche dans la liste des apparéils affichés sur l'écran du périphérique Bluetooth.

• Cet apparéil peut être apparié avec un maximum de 8 périḥériques Bluetooth. Lorsqu'un 9e périḥérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périḥérique enregistré.
• Vous pouvez également passer en mode d'appariumen appuyant sur le bouton OPTION lorsque I'écran de lecture est affiché et en scélectionnant "Mode de couplage" dans le menu d'options affché.

REMARQUE

• Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet apparéil, le périphérique Bluetooth doit prendre en charge le profil AVRCP.
• La télécommande de cet apparéil n'est pas garantie de fonctionner avec tous les périhériques Bluetooth.
• Selon le type de péripérisque Bluetooth, cet apparéil émet du son qui est couplé au réglage du volume sur le péripérisque Bluetooth.

- Opérations accessibles dans le menu des options

• "Appariume avec d'autres péripériques Bluetooth" (p. 101)
  "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 133)
• Reglage du tonalité (Tonalité) (p. 134)
  "Affichage de la video voulue lors de la lecture audio (Select. Video)" (p. 135)
  " Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 137)

Reconnexion à cet apparéil à partir d'un périphérique Bluetooth

Une fois l'appariement terminé, vous pouvez connecter le périphérique Bluetooth sans effectuer d'opération sur cet apparéil.

Cette opération doit également être effectuee lorsque vous commutez le periphérique Bluetooth pour la lecture.

1 Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter.
2 Activez le réglage Bluetooth du périphérique Bluetooth à connecter.
3 Sélectionnez cet apparéil dans la liste des péripériques Bluetooth affichée sur votre péripérisque Bluetooth.
4 Écoutez de la musique à l'aide de n'importe qu'elle application sur votre périphérique Bluetooth.

• L'écran passé automatiquement sur l'écran de lecture "Bluetooth" si un apparéil Bluetooth est connecté et que l' apparéil est allumé.
• Lorsque les paramètres "Commande réseau" de cet apparéil sont régés sur "Toujours actif" et un périphérique Bluetooth est connecté avec l'unité en état de voir, l'alimentation de l'apparéil se mettra sous tension automatique.

(p.241)

Écoute de diffusion FM/AM

Voussouspouceutiliserletunerintegrede cetappareil pourécouterdes émissionsFM etAM.

Assurez-vous que l'antenne FM et l'antenne à boucle AM soient connectées à cet apparéil en premier.

Écoute de diffusion FM/AM

1 Connectez l'antenne. ("Connexion d'une antenne FM/ AM" (p. 84))
2 Appuyez sur TUNER pour passer à la source d'entrée "Tuner".

[Écran du téléviseur]

【Afficheur dc cet apparéil】

01 FM 92.10MHz

3 Appuyez sur OPTION.

L'écran de menu d'options s'affiche.

4 Utilisez pour selectionner "FM/AM", puis appuyez sur ENTER.

Cela affiche la bande de réception de l'écran d'entrée.

5 Utilisez pour sélectionner "FM" ou "AM", puis appuyez sur ENTER.

FM :	Pour écouter une station FM.
AM :	Pour écouter une station AM.

6 Appuyez sur TUNE + ou TUNE - pour selectionner la station que vous souhaitez écouter.

Un balayage est effectué jusqu'à ce qu'une station radio disponible soit trouée. Ensuite, le balayage s'interrrompt automatiquement et la station radio est diffusée.

• Les modes disponibles pour la réception de stations FM sont le mode "Auto" qui permet de rechercher automatiquement les stations disponibles et le mode "Manuel" qui permet de rechercher les stations manuellement à l'aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur "Auto". Vous pouvez également utiliser l'option "Accord direct" pour rechercher une station en entrant directement sa fréquence.

En mode "Auto", vous ne pouvez pas rechercher des stations radio si la réception est mauvaise.

Dans ce cas de figure, utilisez le mode "Manuel" ou le mode "Accord direct" pour rechercher la station de votre besoin.

Touches de commande	Fonction
TUNE +, -	Sélectionne la station radio (haut/bas)
CH/PAGE ▲▼	Sélectionne les stations radio préréglées
△▼	Sélectionne la station radio (haut/bas)
◁▷	Sélectionne les stations radio préréglées
0-9	Sélection de canal préréglée / Syntonisation directe de fréquence

- Opérations accessibles dans le menu des options

• "Réglage par saisie de la fréquence (Accord direct)" (105)
  "Modification du mode de syntonisation (Mode Réglage)" (p. 106)
• "Réglage des stations et préréglage automatique des stations (Mém. préégl. Auto)" (p. 106)
  "Préroglage de la station radio actuelle (Mém. Prérogliages)" (p. 107)
  "Saisie d'un nom pour la station émettrice préréglée (Nom préréglé)" (p. 108)
  "Saut des stations radio préréglées (Passer préréglage)" (p. 109)
• "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 133)
  “Réglage du tonalité (Tonalité)” (p. 134)
  "Affichage de la video voulue lors de la lecture audio (Select. Video)" (p. 135)
• "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 137)

Réglage par saisie de la fréquence (Accord direct)

Vous pouvez entrer directement la fréquence de réception pour la syntonisation.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'options s'affiche.

2 Utilisez pour selectionner "Accord direct", puis appuyez sur ENTER.

L'écran qui vous permet d'entrez la fréquence s'affiche.

3 Utilisez ou 0 - 9 pour selectionner un nombre, puis appuyez sur .

• Si est appuyée, l'entrée précédente est immédiatement annulée.
  4 Répétez l' étape 3 et entrez la fréquence de la station radio que vous souhaitez écouter.
  5 Quand le réglage est terminé, appuyez sur ENTER.

La fréquence préréglée est mise au point.

Modification du mode de symtonisation (Mode Réglage)

Vous pouvez changer de mode de syntonisation pour rechercher des stations FM et AM. Si vous ne pouvez pas régler automatiquement avec le mode "Auto", passez alors au mode "Manuel" et effectuez le réglage manuellement.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'options s'affiche.

2 Utilisez pour selectionner "Mode Réglage", puis appuyez sur ENTER.
3 Utilisez pour selectionner le mode de syntonisation, puis appuyez sur ENTER.

Auto :	Recherche et accord automatiques sur une station radio receivable.
Manuel :	Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)

Un maximum de 56 stations radio peut être automatiquement prérégèle.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Mém. prérégl. Auto", puis appuyez sur ENTER.
3 Appuyez sur ENTER.

L'appareil commence à symponiser les stations radio automatiquement et à les prérégler.

• Lorsque le préréglage est terminé, la mention "Terminé" s'affiche pendant environ 5 secondes et l'écran du menu d'options s'étéint.

• La mémoire de préRéglage est écrasée.

PréRéglage de la station radio actuelle (Mém. PréRéglages)

Vou pouve prérégler vos stations radio préféries afin de les retrouver plus facilement.

Vou pouve prerégler jusqu'à 56 stations.

1 Accordez la station émettrice que vous souhaitez prérégler. ("Écoute de diffusion FM/AM" (p. 104))
2 Appuyez sur OPTION.

L'écran de menu d'options s'affiche.

3 Utilisez pour selectionner "Mém. Préroglages", puis appuyez sur ENTER.

La liste des canaux prédéfinis s'affiche.

4 Utilisez ou 0 - 9 pour selectionner le canal a prerégler, puis appuyez sur ENTER.

La station radio actuelle est preréglée.

• Pour préregler d'autres stations, répétez les étapes 1 à 4.

Canal	Réglages par défaut
1 - 8	92,10 / 92,30 / 92,50 / 92,70 / 93,10 / 93,50 / 93,70 / 94,10 MHz
9 - 16	94,30 / 94,50 / 94,70 / 94,90 / 95,10 / 95,30 / 95,50 / 95,70 MHz
17 - 24	98,10 / 98,30 / 98,50 / 98,70 / 98,90 / 99,10 / 100,10 / 100,30 MHz
25 - 32	100,50 / 100,70 / 100,90 / 101,10 / 101,30 / 101,50 / 101,70 / 101,90 MHz
33 - 40	103,10 / 103,30 / 103,50 / 103,70 / 103,90 / 104,10 / 104,30 / 104,50 MHz
41 - 48	104,70 / 104,90 / 105,10 / 105,30 / 105,50 / 105,70 / 105,90 / 106,10 MHz
49 - 56	106,30 / 106,50 / 106,70 / 106,90 / 107,10 / 107,30 / 107,50 / 107,90 MHz

Écoute des stations préregliées

1 Utilisez CH/PAGE ▲▼ ou 0-9 pour sélectionner le canal préréglé voulu.

Saisie d'un nom pour la station émettrice pré réglee (Nom pré régle)

You pouvez utiliser le nom de la station radio préréglée ou le modifier.

Vous pouze saisir jusqu'à huit caractères.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'options s'affiche.

2 Utilisez pour sélectionner "Nom préréglé", puis appuyez sur ENTER.

L'écran "Nom préprégle" s'affiche.

3 Utilisez pour selectionner le groupe de la station de diffusion a nommer.
4 Utilisez pour selectionner la station radio à nommer, puis appuyez sur ENTER.

5 Utilisez pour selectionner l'etiquette du nom, puis appuyez sur ENTER.

L'écran qui vous permet de modifier le Nom prééré s'affiche.

• Si vous sélectionné “Param. défaut”, l'appareil affiche de nouveau la fréquence.

6 Saisissez les caractères, puis appuyez sur "OK".
7 Appuyez sur OPTION pour revenir à l'écran précédent.

Saut des stations radio préréglées (Passer préréglage)

Exécutez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d'une station de radio est grandement facilitée par le saut de mémoires inutiles.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Passer préréglage", puis appuyez sur ENTER.
L'écran "Passer préroglage" s'affiche.
3 Pour définir les stations à ignorer par groupes

① Utilisez pour selectionner le groupe de stations radio à ignorer.
② Appuyez sur △ pour sélectionner “Régl. * - * sur Passer”, puis appuyez sur ENTER.

Sautez toutes les stations de radio qui sont inclues dans le groupe sélectionné “ - ”.

(*estlenumero du groupe selectionne.)

Pour définiir les stations à ignorer par stations

① Utilisez pour selectionner le groupe de stations radio à ignorer.
② Utilisez pour selectionner la station radio à ignorer.
③ Utilisez pour selectionner "Passer". La station selectionnée ne s'affiche pas.

4 Appuyez sur OPTION pour revenir à l'écran précédent.

Annulation de Passer préréglage

1 Lorsque l'écran "Passer préréglage" s'affiche, utilisez pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer.
2 Utilisez pour selectionner une station radio que vous ne souhaitez plus ignorer.
3 Utilisez pour Sélectionner "Marche". Le saut est annulé.

REMARQUE

• "Passer préRéglage" ne peut pas être annulé pour les groupes.

Écoute de Radio Internet

• La Radio Internet renvoie aux émissions radio diffusées via Internet. Vous pouvez receiveoir des stations Radio Internet en provenance du monde entier.
• Les stations radio Internet sur cet apparéil lisent le service de base de données fourni par la station radio Tuneln.
• Les types de format audio et les caractéristiques de lecture prises en charge par cet apparéil sont les suivants. Voir "Lecture de radio Internet" (198 p. 296) pour plus de détails.

WMA
MP3
- MPEG-4 AAC

Écoute de Radio Internet

1 Appuyez sur INTERNET RADIO.

• Vous pouvez également appuyer sur ONLINE MUSIC. Utilisez pour sélectionner "Tuneln Internet Radio", puis appuyez sur ENTER.

2 Parcourez les 100 000 stations de radio organises en catégories populaires et seLECTIONnez une station qui vous tente, selon votre humeur.

Touches de commande	Fonction
►	Lecture
■*	Pause
■	Arrêt
↓←→↑*	Passer à la plage précédente/Passer à la plage suivante
CH/PAGE ▲▼	Passsez à la page précédent/page suivante dans l'affichage de la liste

• Autorisé lors de l'écoute de Podcasts.

• L'affichage passé du titre de la plage au nom de la station de radio etc. à chaque fois que vous appuyez sur STATUS sur l'appareil principal.

REMARQUE

• Le service de base de données des stations radio peut être interrompu ou indisponible sans averissement préalable.

- Opérations accessibles dans le menu des options

"Ajout desFavoris HEOS" (p.131)
- "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 133)
"Réglage du tonalité (Tonalité)" (p. 134)
"Affichage de la video voulue lors de la lecture audio (Select. Video)" (p. 135)
" Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 137)

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

• Cet apparéil peut dire les fichiers musicaux et les pistes de lecture (m3u, wpl) depuis des serveurs DLNA compatibles, comme un ordinateur ou un dispositif NAS, connectés à votre réseau.
• Formats pris en charge : Pour plus de détails, reportez-vous à “Lire un fichier sauvégarde sur un ordinateur ou sur un NAS” (19 p. 295).

WMA
MP3
WAV
- MPEG-4 AAC
- FLAC
Apple Lossless
DSD

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Suivez cette procédure pour lire les fichiers audio ou les listes de lecture sur des serveurs de fichiers DLNA connectés à votre réseau.

1 Appuyez sur ONLINE MUSIC.
2 Utilisez pour selectionner "Music Servers", puis appuyez sur ENTER.

3 Sélectionnez le nom de votre PC en réseau ou du serveur NAS (Network Attached Storage).

4 Parcourez la musique sur votre PC/NAS et selectionnez une musique à生存.

• Quand vous sclectionnez une musique à dire, on vous demandera comment vous voulez écouter votre musique.

Jouez maintainant :	Insère l'élement dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et lit immediatement l'élement sélectionné.
Jouer la prochaine :	Insère l'élement à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la liste de lecture :	Ajoute l'élement directement à la fin de la liste.

5 Utilisez pour selectionner "Jouez maintainant" ou "Jouer & Remplacer la file d'atte", puis appuyez sur ENTER.

La lecture débute.

Touches de commande	Fonction
►	Lecture
■	Pause
■	Arrêt
►►►	Précédent / Suivant
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

• L'affichage passé du titre de la plage, au nom de l'artiste, puis au titre de l'album à chaque fois que vous appuyez sur STATUS sur l'appareil principal.
• Lorsqu'un fjichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l'album, celles-ci peuvent etre affichees pendant la lecture du fjichier.
• Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d'afficher l'album pour les fichiers WMA.
• Les fichiers WMA Lossless peuvent être lus avec un serveur prénant en charge la conversion de code, comme Windows Media Player Version 11 ou ultérieure.

REMARQUE

• Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l'audio peut être interrompu en fonction de votre environnement LAN sans fil. Dans ce cas, connectez à l'aide d'un LAN câblé.
• L'ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l'ordre alphabetique à cause des specifications du serveur, il se peut que la recherche par la premièrelette ne fonctionne pas correctement.

- Opérations accessibles dans le menu des options

• "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 133)
  "Réglage du tonalité (Tonalité)" (p. 134)
  "Affichage de la video voulue lors de la lecture audio (Sélect. Video)" (p. 135)
  " Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 137)

Obtenir HEOS App

Depuis HEOS App, you pouze utilise de nombreux services de diffusion de musique en ligne. Plusieurs options s'offrent à vous selon votre situation géographique. Pour plus d'informations concernant les services disponibles dans votre zones géographique, rendez-vous sur http:// www.HEOSbyDenon.com

Téléchargez HEOS App sur iOS ou Android en recherchant "HEOS" sur l'App Store, sur Google Play ou sur Amazon Appstore.

Vou puez enregister un compte HEOS sur "Compte HEOS" (p. 243) dans le menu de cet apparéil ou en cliquant sur l'icone "Musique" - "Réglages" dans HEOS App.

Qu'est-ce qu'un Compte HEOS?

Un Compte HEOS est un compte principal ou "porte-clé" qui vous permet de contrôler tous les services de musique HEOS à l'aide un identifient et un mot de passer une.

Pourquoi se创建工作 un Compte HEOS?

Gracé à ce Compte HEOS, il vous suffit d'entrezrier votre identificant et voitre mot de passer une seule fois pour tous les services de musique. Cela vous permet une utilisation rapide et facile de l'application sur differentes dispositifs. Il vous suffit de vous identificantur sur voitre Compte HEOS depuis n'importe quei disposifit, et you aurez acces a tous vos services de musique associés. Vous pourrez ainsi direvue historique de lecture et vos listedes lecture, meme chez des amis qui ecoutent leur musique sur leur propre systeme HEOS.

Se creer un Compte HEOS

À votre première utilisation d'un service de musique depuis le menu "Musique" principal de HEOS App, il vous sera demandé de créé un Compte HEOS.

■ Modifier son Compte HEOS

1 Appuyez sur l'onglet "Musique".
2 Sélectionnez l'icône Réglages en haut à gauche de l'écran.
3 Sélectionnez "Compte HEOS".
4 Changez votre zone géographique, leur mot de passer, supprimez leur compte ou déconnectez-vous.

Lecture depuis des services de diffusion de musique

Un service de musique est une société de musique en ligne qui permet un accès à de vastes collections musicales par le biais d'une souscription gratuite et/ou payante. Plusieurs options s'offrent à vous selon notre situation géographique. Pour plus d'informations concernant les services disponibles dans votre zones géographique, rendez-vous sur http://www.HEOSbyDenon.com

■ Sélectionner une piece/un dispositif

1 Appuyez sur l'onglet "Pièces" et sélectionnéz AVR-X4300H s'il y a plusieurs dispositifs HEOS.

• Appuyez sur l'icone stylo en haut à droite de l'écran pour sélectionner le mode éditeur. Vous pouvez modifier le nom affchéé.

■ Sélectionner le morceau ou la station depuis les différentes sources musicales

1 Appuyez sur l'onglet "Musique" pour sélectionner une source musicale.

• Tous les services musicaux affichés sont susceptibles de pas etre disponibles dans notre région.

Musique
tunein	DEEZER
napster	(SiriusXM)
SOUNDLOUD	Ce téléphone
Serveur de musique	Musique USB
Liste de lecture	Historique

2 Parcourir les musiques à生存.

Après avoir sélectionné un morceau ou une station de radio, l'application vous redirigera automatiquement sur l'écran "A l'écoute".

• Lorsque vous sélectionné un morceau à lire, on vous demandera comment vous voulez écouter votre musique.

Jouez maintainant :	Insère l'élement dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'élement sélectionné.
Jouer la prochaine :	Insère l'élement à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la liste de lecture :	Ajoute l'élement directement à la fin de la liste.

• Lorsque vous sélectionnez une station de radio, les éléments suivants s'afficht.

Jouez maintainant :	Permet de dire immédiatement l'élement sélectionné.
Ajouter aux+favoris HEOS :	Ajoute aux+favoris HEOS.

Écouter la même musique dans plusieurs pieces

HEOS est un vrai système audio multi-pieces qui synchronise les lectures audio entre différents appareils HEOS pour que la lecture se fasse de maniere synchronisée dans différentes pieces, avec un son extraordinaire! Vous pouvez facilement ajouter et synchroniser jusqu'à 32 dispositifs HEOS à votre système. Vous pouvez joindre ou regrouper jusqu'à 16 dispositifs individuels HEOS dans un groupe HEOS. Ils fonctionnent alors comme un unique dispositif HEOS.

Regrouper des pieces

1 Appuyer et maintenez votre doigt sur la piece qui ne diffuse pas de musique.
2 Faites-la glisser jusqu'à la piece qui diffuse de la musique (indiquée par un contour rouge) et relâchez.
3 Le deux pieces seront ainsi regroupées en un unique groupe de dispositifs et elles diffuseront la même musique parfaitement synchronisée.

• Lorsque l'audio est joué dans un groupe depuis l'appareil connecté à cette unité, seul le signal d'entrée PCM à 2 canaux à partir des connecteurs HDMI, numériques ou analogues peut être joué.

Dégrouper des pieces

1 Appuyez et maintenez votre doigt sur une piece que vous foulez retarder d'un groupe.
2 Faites-la glisser hors du groupe et relâchez.

REMARQUE

• Vous ne pouvez pas-retirer la première piece qui diffusait de la musique avant la creation du groupe.

Regrouper toutes les pieces (mode soité)

Voussoupiezfacemingleregrouper16pièces enmode Soirée d'un simple“rapprochement”desdoigts.

1 Placez deux doigts sur I'ecran, sur la liste des pieces.
2 Rapprochez rapidement vos doigts et relâchez.
3 Toutes les pieces seront regroupées et diffuseront la même musique parfaitement synchronisée.

Dégrouper toutes les pieces

Voussoupezaisementdégroupertoutespiècesetquitterle mode Soirée d'un simple“écartement”desdoigts.

1 Placez deux doigs serrés sur l'écran, sur la liste des pièces.
2 Séparez-les rapidement et relâchéz.
3 Toutes vos pieces seront dégroupées.

Fonction AirPlay

Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent être lus sur cet apparéil via le réseau.

• La source d'entrée va basculer sur "Online Music" au démarrage de la lecture AirPlay.
• Vous pouze arrêté la lecture d'AirPlay enCHOIsissant une autre source d'entree.
• Pour voir en même temps les noms du titre et de l'artiste, appuyez sur STATUS sur l'appareil principal.
• Pour savoir comment utiliser iTunes, consultez également l'aide d'iTunes.
  L'écran peut être différent selon le Systeme d'exploitation et les versions du logiciel.

Lecture de titres de votre iPhone, iPod touch ou iPad

Si vous mettez à jour leur “iPhone/iPod touch/iPad” avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre “iPhone/iPod touch/iPad” directement vers cet apparéil.

1 Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet apparéil.

• Pour plus de détails, voir le manuel de votre apparéil.

2 Lisez les titres de votre iPhone, iPod touch ou iPad.

s'affiche sur l'écran de l'iPhone, iPod touch ou iPad.

3 Tapez sur I'icone AirPlay

4 Sélectionnez l'enceinte (Dispositifs) que vous souhaitez utiliser.

Lecture de la musique iTunes avec cet apparéil

1 Installéz iTunes 10 ou une version plus réçente sur un Mac ou un PC sous Windows connecté au même réseau que cet apparéil.
2 Allumez cet apparéil.

Réglez "Commande réseau" sur "Toujours actif" pour cet apparéil.

(p.241)

REMARQUE

• Si "Commande réseau" est régé sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille.

3 Lance iTunes et cliquez sur l'icone AirPlay pour selectionner l'appareil principal.

4 Choisissez un morceau et cliquez pour lancer la lecture dans iTunes.

La musique va estre transmise en continu vers cet apparéil.

Sélection d'enceintes (matériels) multiples

Il est possible de dire les titres d'iTunes sur des enceintes (matériels) compatibles AirPlay dont vous disposez chez vous en dehors de celles de cet apparéil.

1 Cliquez sur l'icône AirPlay et sélectionnez "Multiple".
2 Cochez les enceintes que vous voulez utiliser.

REMARQUE

• Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonore régèle sur l'iPhone, l'iPod touch ou l'iPad ou dans iTunes.
  Voue doivent baisser le volume de l'iPhone, de l'iPod touch, de l'iPad ou d'iTunes avant de lancer la lecture, puis le régler au niveau ajustat.

Réalisation des opérations de lecture sur iTunes avec la télécommande de cet apparéil

Vous pouvez commander la lecture, la mise en pause et la recherche automatique (repères) des titres d'iTunes avec la télécommande de cet apparéil.

1 Sélectionnez "Éditer" - "Préférences..." dans le menu iTunes.
2 Sélectionnez "Appareils" dans la fenêtre des réglages d'iTunes.
3 Sélectionnez "Autoriser la commande audio d'iTunes à partir de haut-parleurs distants", puis cliquez sur "OK".

• Ce réglage est inutil si vous utilisez la version 12 ou une version ultérieure de iTunes.

Fonction Spotify Connect

Spotify est le service de streaming le plus populaire au monde. Si vous souscrieve à Spotify Premium, vous pouvez commander votre nouvelle enceinte avec votre téléphone ou votre tablette. Parce que Spotify est intégré à votre enceinte, vous pouvez toujours prendre des appeals ou utiliser d'autres applications - la musique ne s'arrête jamais.
Pour obtenir des informations sur la configuration et l'utilisation de Spotify
Connect, visitez www.spotify.com/connect

Lecture de la musique Spotify avec cet apparéil

Téléchargez au préalable le "Spotify App" dans votre apparéil Android ou iOS.

Pour dire une piste Spotify dans cet apparéil, vous doivent d'abord vous inscrirer au compte premium de Spotify.

1 Connectez les paramétrages Wi-Fi du périphérique iOS ou Android dans le même réseau que cet apparéil.
2 Lancez le Spotify App.
3 Lisez la piste Spotify que vous souhaitez dire avec cet apparéil.
4 Appuyez sur I'icone pour selectionner I'appareil. La musique va etre transmise en continu vers cet apparéil.

Fonctions pratiques

• Cette section explique comment utiliser les fonctions pratiques qui peuvent être utilisées pour chaque source d'entrée.
• Ces fonctions ne peuvent configurer que dans la MAIN ZONE.

Ajout des Favoris HEOS

1 Pendant la diffusion du content, appuyez sur OPTION. L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Ajouter aux favoris HEOS", puis appuyez sur ENTER.

Lecture des Favoris HEOS

1 Appuyez sur ONLINE MUSIC.
2 Utilisez pour selectionner "Favoris HEOS", puis appuyez sur ENTER.

3 Parcourez le contenu et selectionnez une musique à dire.

Suppression des Favoris HEOS

1 Lorsque la liste des Favoris HEOS est affichée, utilisez pour selectionner l'objet que vous pouze supprimer des Favoris HEOS, puis appuyez sur OPTION.
2 Utilisez pour selectionner "Remove from HEOS Favorites" puis appuyez sur ENTER.

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)

Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d'entrée.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "Online Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "AVR Options...", puis appuyez sur ENTER.

2 Utilisez pour selectionner "Réglage niv. Canal", puis appuyez sur ENTER.

L'écran "Réglage niv. Canal" s'affiche.

3 Utilisez pour selectionner le canal que vous souhaitez ajuster.

4 Utilisez pour régler le volume.

-12.0 dB - +12.0 dB (Défaut: 0.0 dB)

5 Utilisez pour selectionner "Quitter", puis appuyez sur ENTER.

• Sélectionnez “Réinitialisez” et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à “0.0 dB” (Défaut).
• Le volume du casque audio peut être régé lorsqu des écouteurs sont connectés.
• Les réglages "Réglage niv. Canal" sont mémorisés pour chaque source d'entrée.
• Vous ne peuvent définir ceci que pour les enceintes qui produisent l'audio. En outre, vous ne pouverez pas regler ceci lorsqu'elles dans le menu "Sortie audio HDMI" est reglé sur TV". (R2 p. 189)

Réglage du tonalité (Tonalité)

Ajuste la qualite tonale du son.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "Online Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "AVR Options...", puis appuyez sur ENTER.

2 Utilisez pour selectionner "Tonalité", puis appuyez sur ENTER.

L'écran "Tonalité" s'affiche.

3 Utilisez pour régler la fonction de commande de tonalités sur marche/arrêt.

Marche :	Permettre les réglages de tonalité (graves, aigus).
Arrêt (Défaut) :	Lecture sans réglages de tonalité.

4 Sélectionnez "Marche" à l' étape 4 et appuyez sur ∇ pour sélectionner la gamme de sons devant être ajustée.

Graves :	Réglage des graves.
Aigüus :	Réglage des aiguus.

5 Utilisez pour régler le tonalité, puis appuyez sur ENTER.

-6 dB ++6 dB (Default:0dB)

• Les réglages "Tonalité" sont mémorisés pour chaque source d'entrée.
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
  Cet élément ne peut pas être définis lorsque "Dynamic EQ" est régle sur "Marche". (p. 183)
• Vous ne pouvez pas régler ceci si aucun signal audio n'est entre ou si dans le menu "Sortie audio HDMI" est régle sur "TV". (p. 189)

Affichage de la video voulue lors de la lecture audio (Sélect. Video)

Cet apparéil peut afficher desVIDEOS d'une source différente sur le télévisueur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d'entrée.

Sources d'entrée prises en charge : CD* / Tuner / Online Music / Phono

• Ce réglage est impossible lorsque l'une des bornes video, HDMI ou video composante est attribuée.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "Online Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "AVR Options...", puis appuyez sur ENTER.

2 Utilisez pour selectionner "Sélect. Video", puis appuyez sur ENTER.

L'écran "Selct. Video" s'affiche.

3 Utilisez pour selectionner le mode "Sélect. Video".

Arrêt

(Defaut) :

Désactive le mode Sélect. Video.

Marche :

Active le mode Sélect. Video.

4 Si vous sélectionnez "Marche" à l' étape 4, appuyez sur et sélectionnez "Source".
5 Appuyez pour selectionner la source d'entrée pour la video que vous souhaitez dire, et appuyez sur ENTER.

• Les réglages "Selct. Video" sont mémorisés pour chaque source d'entrée.

Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)

Sources d'entrée prises en charge : CBL/SAT / DVD / Blu-ray / Game / AUX1 / AUX2 / Media Player / CD / TV Audio

• Vous pouvez définir le mode photo lorsqu'une borne HDMI, video composante ou video est attribuée.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

2 Utilisez pour selectionner "Mode photo", puis appuyez sur ENTER.

L'écran "Mode photo" s'affiche.

3 Utilizez pour selectionner le mode photo.

Arrêt:	Aucun ajustement de la qualité d'image n'est effectué avec cet apparéil.
Standard:	Mode standard adapté à la plupart des environnementés de visualisation de salon.
Film:	Modeadapté à la visualisation de films dans une pièceASFtée telle qu'une salle de cinéma.
Vif:	Mode qui rend les images graphiques des jours, etc. plus lumineuses et plus éclatantes.
Streaming:	Modeadapté à des sources videoeASFtée.
ISF Day:	Un mode qui convient pour regarder des films dans une pièce éclairée pendant la journée.
ISF Night:	Un mode qui convient pour regarder des films dans une pièceASFtée la nuit.
Personnalisé:	Permet d'ajuster manuellement la qualité d'image.

4 Appuyez sur ENTER.

• Les réglages "Mode photo" sont mémorisés pour chaque source d'entrée.

Lecture de la même musique dans toutes les zones (Toutes zones stéréo)

Voussupouvzilela musique en cours de lecture dans la MAIN ZONESimultanement en ZONE2 et la ZONE3 (pieceseparée).

Cette fonction est utile lorsque vous souhaitez profiter de la même musique en même temps dans plusieurs pieces lors d'une soit, ou si vous souhaitez écouter la même musique d'ambiance dans toute la maison.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "Online Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "AVR Options...", puis appuyez sur ENTER.

2 Utilisez pour selectionner "Toutes zones stéré", puis appuyez sur ENTER.

L'écran "Toutes zones stéreo" s'affiche.

3 Sélectionnez "Démarrer" et appuyez ensuite sur ENTER.

• Les sources d'entrée pour les ZONE2 et ZONE3 sont appliquées à la même source d'entrée que pour MAIN ZONE, et la lecture commence dans le mode Toutes zones stéreo.
• Lorsque vous ne poulez pas que ZONE2 ou ZONE3 participent à Toutes zones stéreo, appuyez sur ENTER pour découverter la case puis appuyez sur “Démarrer”.

■ Arrête le mode “Toutes zones stéreo”

1 Pendant la lecture en mode Toutes zones stéreo, appuyez sur OPTION.

L'écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "Online Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "AVR Options...", puis appuyez sur ENTER.

2 Utilisez pour selectionner "Toutes zones stéréo", puis appuyez sur ENTER.

3 Sélectionnez "Arrêt" et appuyez ensuite sur ENTER.

• Le mode "Toutes zones stéreo" est annulé, même lorsque l'alimentation de MAIN ZONE est hors tension.
• En mode "Toutes zones stéreo", seuis les modes son "Multi Ch Stereo" et "Stereo" peuvent être sélectionnés.
  Lorsque "Sortie audio HDMI" est défini sur "TV", le mode Toutes zones stéroid n'est pas disponible. (p. 189)

Sélection d'un mode d'écoute

Cet apparéil vous permet de profiter de différentes sortes de contenu surround et stéro.

Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d'abonnement Internet.

Cet appeareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l'audio stéreo 2 canaux.

• Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l'étiquette de celui-ci.

Sélection d'un mode d'écoute

1 Appuyez sur MOVIE, MUSIC ou GAME pour selectionner un mode audio.

MOVIE :	Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.
MUSIC :	Bascule sur le mode audio qui convient pour profiter de la musique.
GAME :	Bascule sur le mode audio qui convient pour profiter de jours.

• Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionné pour ce bouton. Le fait d'appuyer sur MOVIE, MUSIC ou GAME appelle le mode audio sélectionné lors de la lecture précédente.
• Si le contentu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio approprié correspondant au contentu est sélectionné automatiquement.

Passage au mode audio

• Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des modes audio qui peuvent être sélectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode audio change.
• Lorsque la liste est affichée, vous pouvez également utiliser pour sélectionner un mode audio.
• Testez différents modes audio et profitez d'un mode audio par le biais du mode que vous préférez.

[Exemple] Lorsque MOVIE est enforcé

Cet apparéil offre non seulement des modes audio conformes aux formats enregistrés sur les disques tels que Dolby et DTS, mais aussi des types de modes élargis qui sont compatibles avec la configuration de vos enceintes, ainsi que des "Mode d'écoute original" qui créé une atmôspère de Rock Arena, Jazz Club, etc.

Lecture directe

Le flux audio enregistré dans la source est lu tel quel.

1 Utilisez PURE pour selectionner "Direct". La lecture en direct commence.

• Lorsque les signaux DSD sont lus, "DSD Direct" s'affiche.

Lecture Pure Direct

Ce mode permet la lecture avec un son de toute qualité que dans le mode de lecture directe.

Ce mode met hors tension l'affichage de l'appareil principal et le circuit video analogue. Cela supprime les sources parasites qui peuvent affecter la qualite sonore.

1 Utilisez PURE pour selectionner "Pure Direct".

L'écran s'assombrit et la lecture Pure direct commence.

• En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas etre régles.

• Les signaux video sont émis uniquement si les signaux HDMI sont lus en mode Pure Direct.
• Lorsque le mode Pure Direct a été sélectionné, l'affichage s'eteint après environ 5 secondes.

Ce mode déetecte le type de signal d'entrée numérique et sélectionne automatiquement le mode correspondant pour la lecture.

Lancez la lecture stéreo lorsque le signal d'entrée est PCM. Lorsque le signal d'entrée est Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

1 Utilisez PURE pour selectionner "Auto".

La lecture surround auto démarre.

Description des types de mode audio

Mode audio Dolby

Type de mode audio	Description
Dolby Surround	Ce mode utilise Dolby Surround Upmixer pour étendre diverses sources en canaux multiples naturels et réalisistes pour la lecture. Utilisez les enceintes de plafond telles des enceintes centrales supérieures pour créé un champ acoustique tridimensionnel.
Dolby Digital	You pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital.
Dolby TrueHD	You pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby TrueHD.
Dolby Digital Plus	You pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital Plus.
Dolby Atmos*	You pouvez sélectionner ce mode lors de la lecture de contenu codé avec Dolby Atmos. Il décode le contenu Dolby Atmos et ses données de positionnement en temps réel et permet d'émettre le son par les haut-parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l'enceinte. Utilisez les enceintes de plafond et les enceintes Dolby Atmos Enabled pour créé un champ acoustique tridimensionnel.

• Ce mode n'est pas pris en charge dans une configuration d'enceintes 5.1 canaux ou inférieure.

Mode audio DTS

Type de mode audio	Description
DTS Surround	Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS.
DTS ES Dscrt6.1*	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Le canal surround arrêté ajouté à l'aide de la méthode discrète est lu comme un canal indépendant.Comme tous les canaux sont indépendants, l'expressivité spatiale à 360 degrès et la localisation du son sont renforcées.
DTS ES Mtrx6.1*	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Le canal surround arrêté ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l'enregistrement logiciel est décidé par le décodeur de matrice de cet apparéil et lu sur chacun des canaux (surround gauche, surround droit, surround arrière).
DTS 96/24	Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24.
DTS-HD	Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD.
DTS Express	Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express.
DTS:X	Vous pouvez sélectionner ce mode lors de la lecture de contenu codé avec DTS:X.II décode le CONTENTDTS:X et ses données de positionnement en temps réel et permet d'émettre le son par les haut-parleurs appropriés, créé des images audio naturelles indépendamment de la disposition de l'enceinte. Utilisez les enceintes haute pour creator un champ acoustique tridimensionnel.
DTS Neural:X	Ce mode utilise DTS Neural:X Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lectureUTILISZ les enceintes haute comme des enceintes avant-haut pour creator un champ acoustique tridimensionnel.

• La sélection est possible quand "Config. enceintes" - "Surr. arrrière" n'est pas mis sur "Aucun". (p. 225)

Mise à niveau (Auro-3D)

Mode son Auro-3D

Type de mode son	Description
Auro-3D	Ce mode utilise un décodeur Auro-3D pour créé une sortie audio tridimensionnelle à l'aide de la hauteur canal. Il est idéal pour生存 des signaux codés Auro-3D avec une hauteur canal. En cas de réception de signaux non codés Auro-3D, un Upmixer appelé Auro-Matic est utilisé pour créé des sons tridimensionnels hautement réalisistes.
Auro-2D Surround	Ce mode utilise un décodeur Auro-3D pour créé un son surround sans hauteur canal. Il est idéal pour生存 des signaux codés Auro-3D sans hauteur canal. En cas de réception de signaux non codés Auro-3D, un Upmixer appelé Auro-Matic est utilisé pour émettre du son surround.

Mode audio multicanaux PCM

Type de mode audio	Description
Multi Ch In	Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM/DSD.

Mode audio original

Type de mode audio	Description
Multi Ch Stereo	Ce mode permet de profiter d'un son stéréo en provenance de toutes les enceintes.
Rock Arena	Ce mode produit l'atmosphère d'un concert dans un stade.
Jazz Club	Ce mode simule l'expérience d'être dans un club de jazz intimiste.
Mono Movie	Ce mode fonctionne avec les sources audio monaurales et fournit un effet sonore surround. Pour un équilibre des canaux et des effets sonores optimaux, connectez la source monaurale aux deux entrées audio (G/D) avant.
Video Game	Ce mode fournit un son surround dynamique excitant avec vos yeux video préférés.
Matrix	Ce mode ajoute un effet de sono surround spacieux avec des sources de musique stéréo.
Virtual	Ce mode vous permit de profiter d'un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo.

Mode audio auto

Type de mode audio

Description

Auto

Dans ce mode, le type d'entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Atmos, DTS, DTS-HD, DTS:X, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passa automatiquement au mode correspondant. Si le signal d'entrée est analogique ou PCM (2 canaux), la lecture stéréo est utilisé. Pour le Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

Mode audio stereo

Type de mode audio	Description
Stereo	Ce mode lit l'audio stéreo 2 canaux sans traitement de son surround supplémentaire. • Le son est émis par les enceintes avant gauche et croite et par le subwoofer, s'il est connecté. • Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l'audio 2 canaux etlus sans traitement de son surround supplémentaire.

Mode audio Direct

Type de mode audio	Description
Direct	Ce mode lit l'audio comme enregistré dans la source.
Pure Direct	Ce mode lit un son de qualité encore plus élevé que le mode “Direct”. Les circuits suivants sont à l'accêt afin d'améliorer encore plus la qualité du son. • Affichez le circuit du témoin du corps principal (l'affichage passera en position arrêt.) • Le processeur et l'interrupteur de sortie/d'entrée video analogue sont désactivés.

Le mode son qui peut être sélectionné pour chaque signal d'entrée

• Vous pouvez selectionner les modes audio suivants à l'aide des touches MOVIE, MUSIC et GAME.
• Ajustez l'effet de champ sonore avec le menu "Paramètres surr." pour profiter du son surround comme vous aimez. (p. 174)

1 2 canaux compte également une entrée analogue.
2 Ce mode lit les sources 2 canaux en lecture 5.1, 7.1, 9.1 ou 11.1 canaux. Il ne peut pas etre selectionné lorsqu'un casque audio est utilisé ou lorsque la configuration des enceintes se situe uniquement sur les enceintes avant.

3 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, reportez-vous à "Types de signaux d'entrée et modes audio correspondants" (p. 303).
4 Peut être sélectionné lorsque le signal d'entrée contient pas de Dolby Atmos.
*5 Peut être sélectionné lorsque le signal d'entrée contient Dolby Atmos.

*3 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, reportez-vous à "Types de signaux d'entrée et modes audio correspondants" (p. 303).

Mise à niveau (Auro-3D)

Signal d'entrée	Mode son	Touche MOVIE	Touche MUSIC	Touche GAME
2 canaux *1 / multicanal *3	Auro-3D *6	○	○	○
	Auro-2D Surround *7	○	○	○

1 2 canaux compte également une entree analogue.
3 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, reportez-vous à "Types de signaux d'entrée et modes audio correspondants" (p. 303).
6 Il ne peut pas être sélectionné lorsqu'un casque audio est utilisé ou lorsque la configuration des enceintes n'inclut pas d'enceintes avant-haut.
7 Vous ne pouvez pas le sélectionner si vous utilisez un casque audio ou si vous utilisez uniquement les enceintes avant.

■ Affichages sur l'affichage

Indique un décodeur à utiliser.
- Un décodeur Dolby Digital Plus, "Dolby D +" s'affiche.
Indique un décodeur qui génére une sortie audio.
- "DOS" indique que le décodeur Dolby Surround est en cours d'utilisation.

Fonction de contrôle HDMI

Un ajust récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d'un apparéil pour communiquer avec un autre apparéil via la connexion par le cable HDMI.

Procedure de réglage

1 Activez la fonction HDMI Contrôle de cet apparéil. Réglez "HDMI Contrôle" sur "Marche". (p. 191)
2 Allumez tous les apparèils connectés par le biais du cable HDMI.
3 Activez la fonction HDMI Contrôle pour tous les apparèils connectés avec le cable HDMI.

• Veuillez consulter les instructions d'utilisation du dispositif connecté pour vérifier les réglages.
• Si l'un des équipements vient à être débranché, exécutez les étapes 2 et 3.

4 Réglez l'entrée du télévisueur sur l'entrée HDMI connectée à cet apparéil.

5 Basculez la source d'entrée de cet apparéil pour vérifier que la vente du lecteur connecté par HDMI est lu correctement.
6 Quand vous mettez le télévisueur en veille, vérifie que cet apparéil passe aussi en veille.

REMARQUE

• Certaines fonctions peuvent ne pas jouer leur role du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque apparéil dans le manuel du propriétaire.
• La fonction HDMI ZONE2 est compatible avec la fonction HDMI Contrôle.
• Lorsqu'elle est utilisé alors que "HDMI Contrôle" dans le menu est réglé sur "Marche", la fonction contrôle HDMI ZONE2 peut ne pas fonctionner complètement.

Fonction Menu intelligent

Voussupportezutilisercefonction pourconfigurerle paramétragedec cetappareil,selectionnerune source d'entrée et réglerletuneret des stationsde radio Internet à l'aide de la télécommandedu téléviseur.

1 Activez la fonction HDMI Contrôle de cet apparéil et du télévisueur. (p. 191)
2 Réglez "Menu intelligent" sur "Marche" sur cet appeareil. (p. 193)
3 Sélectionnez "AV Receiver" dans un menu du télévisueur tel que "Entrée" ou "Utiliser un apparéil HDMI raccordé".

Le Menu intelligent de cet appeareil s'affiche sur le téléviseur.

• Vous pouvez utiliser cet apparéil à l'aide de la télécommande du télévisér lorsque le Menu intelligent est affché.

• La méthode de sélection diffère en fonction du téléviseur.

Lecture en cours

Profitez du contenu de la source d'entrée actuellément sélectionnée sur cet apparéil.

Source

Commutez l'entrée de cet apparéil.

Si vous sélectionnez "Online Music", "USB" ou "Tuner", vous pouvez continuer à utiliser cet apparéil à l'aide de la télécommande du téléviseur.

Mode audio

Changez le mode son de cet apparéil.

You pouvez selectionner l'un des trois modes son suivants.

Surround :	Lecture de son surround en fonction du signal d'entrée.
Stéréo :	Sélectionner la sortie stéréo.
Stéréo multican . :	Lecture stéréo mutli-caux.

■ Menu de config.

Affiche le menu de configuration des paramètres de cet apparéil.

■ Sélection rapide

Rappelle les options QUICK SELECT enregistrées sur cet articleil.

REMARQUE

• Si le paramétrage de "HDMI Contrôle" ou "Menu intelligent" a été modifié, réinitialissez toujours l'alimentation au apparciels raccordés après la modification.
• Selon les specifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez "Menu intelligent" sur "Arrêt". (p. 193)

Fonction de minutesie sommeil

Vouss pouvez faire en sorte que l'appareil se mette automatiquement en voirille à la fin d'un délai programme. Ceci est praticque pour la visualisation et l'écoute avant d'aller se coucher. La fonction de minuterie sommeil est régliable pour chaque zone.

Utilisation de la minuterie sommeil

1 Appuyez sur MAIN, Z2 ou Z3 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone selectionnée s'allume.

2 Appuyez sur SLEEP et affichez la durée que vous souhaitez.

• Le témoin s'allume sur l'écran et la minuterie sommeil démarre.
• Vous pouvez régler la minuterie sommeil dans la plage de 10 à 120 minutes par paliers de 10 minutes.

Vérification du temps restant

Appuyez sur SLEEP lorsque la minuterie someday est en fonctionnement.
Le temps restant s'affiche sur l'écran.

Pour annuler la minuterie sommeil

Appuyez SLEEP pour sélectionner "Off".

Le témoin de l'affichage s'éteint.

• Le réglage de la minuterie sommeil est annulé lorsque l'appareil commute en mode veille.

REMARQUE

• La fonction de miniterie someday ne peut pasmettre hors tension les matériels raccordés à cet apparéil. Pourmettre ces matériels hors tension, vousdezvez configurer directement les minuteries de mise en veille de chacun des apparéils.

Fonction de selection rapide plus

Vou puez enregistrer les différentes réglages (seLECTION de la source d'entrée, volume, mode audio, etc.) à l'aide des boutons QUICK SELECT 1-4.

Vou puez appuyer sur l'un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération.

En sauvégardant sur les touches QUICK SELECT 1 - 4 les réglages féquement utilisés, vous pourrez toujours rétablier facilement un même environnement de lecture.

La fonction de selection rapide plus peut être mémorisée pour chaque zone.

• La touche QUICK SELECT de l'appareil principal ne peut être utilisée que pour faire fonctionner la MAIN ZONE.

Solliciter le paramétrage

1 Appuyez sur MAIN, Z2 ou Z3 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

2 Appuyez sur QUICK SELECT.

Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis.

• Les réglages par défaut de chaque fonction de sélection rapide apparaissent comme indiqué ci-dessous.

Modification des réglages

1 Sélectionnez le réglage souhaité pour les éléments cïddssous.

Le paramétrage suivant depuis ① vers ⑨ peut être mémorisé pour MAIN ZONE, et le paramétrage ① et ② peut être mémorisé pour ZONE2 et ZONE3.

① Source d'entree (p. 92)
② Volume (p. 93)
③ Mode son (p. 138)
④ Audyssey (Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume®, Audyssey LFC™) (p. 182)
⑤“Restorer”(p.179)
⑥ “Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)” (p. 133)
⑦ "Affichage de la video voulue lors de la lecture audio (Sélect. Video)" (p. 135)
⑧ “Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)” (p. 136)
9 "Sortie video HDMI" (p. 194)

• Maintenez enforcé QUICK SELECT quand une station radio est en cours de réception et en cours de lecture à l'aide d'une des sources suivantes, la station radio actuelle est mémORISÉE.
• Tuner / Internet Radio Station

2 Appuyez sur MAIN, Z2 ou Z3 pour selectionner la zone d'opération avec la télécommande.

Le bouton pour la zone selectionnée s'allume.

3 Maintenez enforcé le QUICK SELECT souhaité jusqu'à ce que “Quick* Memory”, “Z2 Quick* Memory” ou “Z3 Quick* Memory” s'affiche.

Les paramètres présents seront méorisés.

• a affché le numero de la touche QUICK SELECT enfoncée.

■ Modifier le nom des sélections rapides

Le nom de selection rapide de MAIN ZONE affiché sur l'écran du téléviseur ou de cet apparéil peut être modifié pour un nom différent. Pour savoir comment changer ce nom, voir "Sélect.Rapid.Nom". (p. 249)

Lecture dans la ZONE2/ZONE3 (piece séparée)

Vou puez faie fonctionner cet appeareil pour profiter de contenu video et audio dans une piece (ZONE2 et ZONE3) différente de la piece ou se trouve cet appeareil (MAIN ZONE).

Vou puez lire simultanement la meme source a la fois dans la MAIN ZONE, ZONE2 et ZONE3. Vou puez egalent dire des sources distinctes dans la MAIN ZONE, ZONE2 et ZONE3.

Connexion de ZONE

Voussouspoucezutiliserlestroisdéthodessuivantespourlireuncontenu videoetaudio dansZONE2etZONE3.

"Connexion via la borne HDMI ZONE2" (p. 160)
"Connexion via la borne de sortie video et la borne de sortie d'enceinte" (p. 161)
- "Connexion via la borne de sortie video et l'amplificateur externe" (p. 164)

■ Connexion 1 : Connexion via la borne HDMI ZONE2

Lorsqu'un télévisueur est connecté à la borne HDMI ZONE2 OUT, vous pouvez dire un contentu video ou audio à partir de l'appareil connecté à la borne HDMI 1-7 IN dans ZONE2 (fonction HDMI ZONE2).

• Lorsqu'une télévision est raccordée au connecteur HDMI ZONE2 OUT, et que la MAIN ZONE et la ZONE2 sont régées sur la même source d'entrée, l'audio de la MAIN ZONE peut être mélangié sur 2 canaux audio.

■ Connexion 2 : Connexion via la borne de sortie video et la borne de sortie d'enceinte

Lorsque "Mode affectation" est regled dans le menu sur l'une des options suivantes, le son est transmis depuis les enceintes dans ZONE2 ou ZONE3.

(20 p. 217)

Mode affectation : 7.1p + ZONE2

Mode affectation : 7.1p + ZONE3

Mode affectation : 7.1p+ZONE2/3-MONO

Mode affectation : 5.1p + ZONE2/3

■ Connexion 3 : Connexion via la borne de sortie video et l'amplificateur externe

Les signaux audio des bornes de sortie audio des ZONE2 et ZONE3 de cet apparéil sont émis vers les amplificateurs des ZONE2 et ZONE3 et sont lus sur ces mêmes amplificateurs.

Le signal audio analogique et le signal d'entree PCM a 2 canaux a partir des connecteurs HDMI ou numériques (OPTICAL/COAXIAL) peuvent etre rejoues dans la ZONE2.
- Si vous souhaitez dire les signaux HDMI autres que 2 canaux PCM en ZONE2, réglez "Audio HDMI" sur "PCM". (p. 248)

Les signaux PCM des 2 canaux sont émis à partir d'un apparéil connecté à la source d'entrée seLECTIONnée pour la ZONE2 et peuvent être lus dans la ZONE2.

Dans ce cas, l'audio de la MAIN ZONE est également converti en signaux de PCM 2 canaux si la MAIN ZONE et la ZONE2 sont reglées sur la même source d'entrée.

Toutefois, en fonction de l'appareil de lecture, le signal de lecture risque de ne pas etre converti en PCM, meme si ce parametre est configuré.

Le signal audio analogique et le signal d'entrée PCM à 2 canaux à partir des numériques (OPTICAL/COAXIAL) peuvent être rejoués dans la ZONE3.
Lorsque "Sortie vid.composantes" dans le menu est defini sur "ZONE2", la borne de sortie video composante transmet la video de la ZONE2. (p. 197)
L'écran du menu n'est pas transmis dans la ZONE2.

Lecture dans ZONE2/ZONE3

1 Appuyez sur Z2 ou Z3 pour changer le mode de zone. La bouton Z2 ou Z3 s'allume.
2 Appuyez sur POWER pourmettre sous tension l'alimentation de la ZONE2 ou ZONE3.

Le témoin MULTI ZONE s'allume.

• I est possible demettre sous tension et hors tension la ZONE2 ou ZONE3 en appuyant sur ZONE2 ON/OFF ou ZONE3 ON/OFF directement sur l'appareil.

3 Appuyez sur la touche de selection de la source d'entrée pour selectionner la source d'entrée à litre.

Le signal audio de la source sélectionnée est transmis à la ZONE2 ou ZONE3.

• Pour effectuer une opération avec l'appareil principal, appuyez sur ZONE2 SOURCE ou ZONE3 SOURCE. Chaque fois que vous appuyez sur ZONE2 SOURCE ou ZONE3 SOURCE, la source d'entrée change.

Réglage du volume (ZONE2/ZONE3)

Utilisez VOLUME▼ pour régler le volume.

• L'option "Liminé volume" est réglée sur "70 (-10 dB)" au moment de l'achat. (p. 248)

• Sélectionnez MASTER VOLUME après avoir appuyé sur ZONE2 SOURCE ou ZONE3 SOURCE sur l'appareil principal pour régler le volume.

Coupure-temporaire du son (Sourdine) (ZONE2/ZONE3)

Appuyez sur MUTE X.

Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p. 249)

• Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.

Plan du menu de l'interface graphique

Pour pouvoir utiliser le menu, connectez un téléviseur à l'appareil et affichez le menu sur l'écran de la TV.

Par default, des réglages recommendés sont définis pour cet apparéil. Vous pouvez personnaliser cet apparéil en fonction de votre système actuel et de vos préférences.

Éléments de configuration	Éléments détaillés	Description	Page
Audio	Réglage niv Dialog	Ce réglage permet d'ajuster le niveau de sortie pour clarifier la sortie de dialogue du canal central.	173
	Réglage niv Subw	Ce réglage permit d'ajuster le niveau de volume du subwoofer.	173
	Paramètres surr.	Ajuste les régages du son surround.	174
	Restorer	Accroît les composants de fréquence faible et élevée de l'audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.	179
	Décai audio	Compense le décalage entre la video et l'audio.	180
	Volume	Permet de régler le volume dans la MAIN ZONE (piece dans laquelle se trouve l'appareil).	181
	Audyssey	Permet d'effectuer l'installation d'Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™.	182
	EQ Graphic	Utilise l'égaliser graphique pour régler la tonalité de chaque enceinte.	185
Vidéo	Régages image	Ajuste la qualité d'image.	187
	Config. HDMI	Réglage des paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.	189
	Régages sorties	Paramètre le traitement videoto.	194
	Sortie vid.composantes	Permet de spécifique s'il faut utiliser la borne de sortie videoto composante pour MAIN ZONE ou ZONE2.	197
	Affichage à l'écran	Configure le paramétrage de l'affichage à l'écran.	198
	Format TV	Détermine le format du signal video à la sortie de la télévision que vous utilisez.	199
Entrées	Affectation des entrées	Permet de changer l'attribution du connecteur d'entrée.	200
	Renommer les sources	Permet de changer le nom d'affichage pour la source d'entrée.	202
	Masquer les sources	Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.	203
	Niveau des sources	Permet d'ajuster le niveau de lecture de l'entrée audio.	203
	Sélect. Entrées	Permet de régler le mode d'entrée audio.	204
Enceintes	Conf. Audyssey®	Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis sont automatiquement faits.	205
	Config. manuelle	Règle manuellement les enceintes ou modifie les paramètres "Conf. Audyssey®".	216
Réseau	Informations	Affichage des informations sur le réseau.	236
	Connexion	S'électionne s'il faut se connecter au réseau domestique à un réseau local sans fil ou à un LAN câblé.	236
	Réglages	S'utilise pour configurer manuellement l'adresse IP ou lors de l'utilisation d'un serveur proxy.	239
	Commande réseau	Active la communication réseau en mode Veille.	241
	Nom convivial	Le "Nom convivial" est le nom par lequel cet apparéil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.	241
	Diagnostic	Permet de vérifier la connexion réseau.	242
Compte HEOS	[Lorsque l'utilisateur estdéconnecté de Compte HEOS]
	J'ai un compte HEOS	À sélectionner pour vous connecter.	243
	Créer un compte	Créer un nouveau Compte HEOS.	243
	Mot de passer oublé	En cas d'oubli de votre mot de passer, nous vous enverrons un courriel avec les instructions pour le réinitialiser.	243
	[Lorsque l'utilisateur est connecté à Compte HEOS]
	Signed in As	Affiche votre Compte HEOS.	243
	Changer l'emplacement	Sélectionne votre zone géographique.	243
	Changer le mot de passer	Change votre mot de passer pour vous connecter au Compte HEOS.	243
	Supprimer le compte	Supprime votre Compte HEOS.	243
	Déconnexion	Vous déconnecté de votre Compte HEOS.	243
Général	Langue	Modifie la langue de l'affichage sur l'écran du téléviseur.	244
	ECO	Configure les fonctions d'économie d'énergie du Mode ECO et veille Auto.	244
	Config. de ZONE2/Config. de ZONE3	Permet de régler les paramètres de lecture audio avec un système ZONE2 et ZONE3.	247
	Renommer zone	Changez le titre d'affichage de chaque zone selon votrechoix.	249
	Sélect.Rapid.Nom	Changez le titre d'affichage Sélect.Rapid.Nom selon votrechoix.	249
	Sortie Trigger 1/Sortie Trigger 2	Sélectionnez les conditions d'activation de la fonction de déclenchement.	250
	Afficheur façade	Permet de régler les paramètres relatifs à l'afficheur.	250
	Micrologiciel	Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l'affichage des messages de notification.	252
	Informations	Affichage d'information sur les réglages cet appariel, les signaux d'entrée etc.	255
	Données d'utilisation	Sélectionne si les données d'utilisation sont envoyées ou non à Denon.	257
	Verrou de config.	Protection des réglages contre toute modifications involontaire.	257
Assistant de config.	Démarrez config. ...	Effectuez les réglages/connexions/l'installation de base en fonction des indications sur l'écran du téléviseur.	Page 9 du manuel séparé“Guide de Démarrage rapide”
	Choix de la langue	Configure les éléments de réglage individuel en suivant les indications affichées sur l'écran du téléviseur.
	Réglage enceintes
	Étalomnage enceintes
	Configuration réseau
	Connexion audio TV
	Config. des entrées

Fonctionnement du menu

1 Appuyez sur MAIN sur la télécommande pour régler la zone de fonctionnement sur MAIN ZONE.

La bouton MAIN s'allume.

2 Appuyez sur SETUP.

Le menu s'affiche à l'écran de la TV.

3 Utilisez pour selectionner le menu à régler ou à opérer, puis appuyez sur ENTER.
4 Utilisez pour passer au réglage désiré.
5 Appuyez sur ENTER pour entrer le réglage.

• Pour revenir à l'élement précédent, appuyez sur BACK.
• Pour quitter le menu, appuyez sur SETUP alors qu'il est à affiché à l'écran. Le menu disparaît de l'écran.

Audio

Réglage des paramètres audio.

Réglage niv Dialog

Règle le niveau de sortie pour clarifier la sortie de dialogue du canal central.

RéglagenivDialog

Choisissez d'ajuster ou non le niveau de dialogue.

Marché :	Permet de régler le niveau du dialogue.
Arrêt (Défaut) :	Désactive le réglage du niveau de dialogue.

Niveau

Ajustelevolume de sortie depuis le canal central.

-12.0 dB - +12.0 dB (Default: 0.0 dB)

Réglageniv Subw

Ce réglage permet d'ajuster le niveau de volume du subwoofer.

Réglage niv Subw

Choisissez d'ajuster ou non le niveau du subwoofer.

Marché :	Permet de régler le niveau du subwoofer.
Arrêt (Défaut) :	Désactive le réglage du niveau du subwoofer.

■ Niveau Subwoofer 1 / Niveau Subwoofer 2

Permet de régler le niveau de Subwoofer 1 et de Subwoofer 2.

-12.0 dB +12.0 dB (Défaut: 0.0 dB)

Paramètres surr.

Vou puevez régler les effets de champ sonore du format audio surround en fonction de vos préférences.

Les éléments (paramètres) qui peuvent être ajustés dépendant du signal entre et du mode audio actuellément sélectionné. Pour les détails sur les paramètres ajustables, voir "Modes audio et paramètres surround" (12 p. 299).

• Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture.
• Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son.

EQ cinéma

Attenue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible durée et améliorer la clarté.

Marché :	“EQ cinéma” est activé.
Arrêt (Défaut) :	“EQ cinéma” n'est pas activé.

Gestion intensité

Cela permet d'indiquer si la sortie doit être effectuee de la maniere decrite dans "Compress. Dyn." ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque.

Marche (Défaut):	Les sorties sont données suivant qu'elles activent les paramètres effectuels dans “Compress. Dyn.” et Fonction de normalisation de dialogue.
Arrêt:	Les paramètres “Compress. Dyn.” et Normalisation de dialogue sont désactivés et les signaux sur le disque sont émis tels quels.

• "Gestion intensite" peut être régle lors de la réception d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD et Dolby Atmos.

Compress. Dyn.

Compression de la gamme dynamique (différence entre les sons forts et faibles).

Automatique :	Active/désactive automatiquement la compression de la gamme dynamique selon la source.
Bas / Moyen / Haut :	Réglage du niveau de compression.
Arrêt :	Compression de la gamme dynamique toujours désactivée.

• "Compress. Dyn." peut être régé lors de l'entrée d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos ou DTS.
• Le réglage par défaut est sur "Arrêt". Lorsque le signal d'entrée est la source Dolby TrueHD ou Dolby Atmos, le réglage par défaut est sur "Automatique".
• "Automatique" ne peut pas être définis lors de l'entrée d'un signal DTS.

Commande dialogue

Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre.

0-6(Defaut:0)

• Vous pouvez configurer cet élément lors de l'émission d'un signal DTS:X compatible avec la fonction Commande dialogue.

Eff. basses fréq.

Ajusté le niveau des effets basses fréquences (LFE).

-10 dB - 0 dB (Default: 0 dB)

• Pour une meilleure reproduction des différentes sources nous vous recommendons de régler les valeurs ci-dessous.

• Sources Dolby Digital: 0 dB

• Sources cinema DTS: 0 dB
• Sources musique DTS : -10 dB

Élargissement sonore

Élargissement sonore permet d'étendre le signal du canal central aux enceintes avant gauche et droite pour creer une plus grande image audio avant pour l'auditeur. Il est conçu et optimisé en premier lieu pour la lecture de la musique stéréo.

Marché :	Utiliser “Élargissement sonore”.
Arrêt (Défaut) :	Ne pas utiliser “Élargissement sonore”.

• Vous pouvez définir le mode son lorsque le mode audio est Dolby Surround.

DTS Neural:X

DTS Neural:X Accroit les signaux audio qui reposent sur d'autres éléments que les objets et les optimise pour la configuration de votre enceinte.

Marche (Défaut) :	Utiliser “DTS Neural:X”.
Arrêt :	Ne pas utiliser “DTS Neural:X”.

• Vous pouvez définir ceci lorsque le mode audio est DTS:X ou DTS:X MSTR.

Mise à niveau (Auro-3D)

■ Preset Auro-Matic 3D

Permet de selectionner Preset Auro-Matic 3D pour symponiser l'expérience Auro-3D vers un support audio spécifique.

Petit :	Petit est idéal pour la musique pop et la musique de,chambre ou bien les films qui comportent de nombreux dialogues. (par exemple,la comédie)
Moyen(Défaut) :	Moyen convient le mieux avec le jazz ou les films classiques ainsi que les émissions télévisées.
Large :	Large est idéal pour les enregistrentes effectuees dans de grands espaces. (par exemple,des enregistrentes d'orchestre ou des films d'action qui comportent de fortes explosions.)
Parole :	Parole est idéale pour les enregistrentes qui comportent principalement desdialogues (par exemple,des journaux télévisés) et qui n'incluent quasiment pas d'informations spatiales.

• Vous pouvez définir ceci lorsque le mode son est défini sur Auro-3D.
• Ceci ne peut pas être définis si le signal d'entrée comporte des signaux Auro-3D contenant une hauteur canal.

Mise à niveau (Auro-3D)

Intensité Auro-Matic 3D

Permet de modifier le niveau des canaux surmixés par rapport au signal d'entrée d'origine.
La valeur est comprise entre 1 (aucun surmixage) et 16 (niveau maximum, pour un effet optimal).

1-16(Defaut:10)

• Vous pouvez définir ceci lorsque le mode son est défini sur Auro-3D.
• Ceci ne peut pas être définis si le signal d'entrée comporte des signaux Auro-3D contenant une hauteur canal.

Durée de délié

Réglez la durée de déliai audio en fonction du contenu video pour développer l'image du champ sonore.

0 ms - 300 ms (Défaut : 30 ms)

• Vous pouvez définir ceci lorsque le mode audio est "Matrix".

Niveau des effets

Ajuste le niveau des effets sonores du mode audio actuel.

1-15 (Defaut:10)

• Choisissez un niveau de réglage inférieur si le positionnement et l'impression de phase des signaux surround ne parait pas naturel.

Taille de la pierce

Simuler l'acoustique d'une petite salle.

Petit :	Simuler l'acoustique d'une petite salle.
Med.s :	Simulation acoustique d'une pièce petite à moyenne.
Moyen (Défaut) :	Simulation acoustique d'une pièce moyenne.
Medium Large :	Simulation acoustique d'une pièce moyenne à grande.
Large :	Simuler l'acoustique d'une grande salle.

• "Taille de la pièce" ne représentée pas la taille de la pièce dans laquelle les sources sont lues.

Select H-P

Permet d'effectuer les réglages de sortie du son depuis les enceintes

Sol (Défaut) :	Lit sans les enceintes en hauteur.
Sol et hauteur :	Lit avec les enceintes en hauteur.

• Vous pouvez régler cette option lorsque le mode sonore est celui d'origine.

Subwoofer

Activation et désactivation de la sortie du subwoofer.

Marche (Défaut) :	Le subwoofer est activé.
Arrêt :	Le subwoofer n'est pas activé.

• Vous pouvez régler ici si le mode son est "Direct" ou "Stereo" et dans le menu "Mode subwoofer" est régé sur "LFE+Main". (p. 232)

Param. défaut

Les paramètres “Paramètres surr.” sont rétablis à deux par défaut.

Restorer

Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l'oreille humaine. La fonction "Restorer" générale les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d'origine. Elle restaque également les caractéristiques des basses d'origine pour une plage tonale riche et étendue.

Mode

Haut :	Mode optimisé pour les sources compressées avec de faibles aigus (en- dessous de 64 kbps).
Moyen :	Appliquez un boost adapté aux aigus et graves des sources compressées (en- dessous de 96 kbps).
Bas :	Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps).
Arrêt :	Ne pas utiliser “Restorer”.

• Cét élément peut être régèle avec les signaux analogiques ou quand un signal PCM (Fréq. échantillonage. = 44,1/48 kHz) est entré.
• Le réglage par défaut de cet élément pour les paramétres "Online Music", "USB" et "Bluetooth" est sur "Bas". Tous les autres modes restent régés sur "Arrêt".
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Les réglages "Restorer" sont mémorisés pour chaque source d'entrée.

Délai audio

Compense le décalage entre la video et l'audio.

• Les réglages "Délai audio" sont mémorisés pour chaque source d'entrée.

Sync. labiale auto

Ajuste automatiquement le temps de traitement audio pour compenser les retards de synchronisation audio/video d'un téléviseur compatible avec Sync. labiale auto.

Marche (Défaut) :	Corriger automatiquement.
Arrêt :	Ne pas corriger automatiquement.

• Selon les specifications de votre télévisueur, il est possible que la correction automatique ne puisse pas ette effectuee, meme lorsque "Sync. labiale auto" est regle sur "Marche".

Ajuster

Le décalage temporel entre l'image et le son doit être corrigé manuellement.

0 ms - 500 ms (Défaut : 0 ms)

• Vous pouvez également ajuster finement la valeur de correction du retard définitie par "Sync. labiale auto".
  L'ajustement du mode jeu peut être régé quand "Mode video" est régé sur "Automatique" ou "Jeu". (p. 195)

Volume

Permet de régler le volume dans la MAIN ZONE (piece dans laquelle se trouve l'appareil).

Échelle

Régler l'affichage du volume.

0 - 98 (Défaut) :	Afficher dans la gamme de 0 (Min) à 98.
-79.5 dB – 18.0 dB :	Afficher ---dB (Min), gamme de -79,5 dB à 18,0 dB.

• Les paramètres "Échelle" sont pris en compte dans toutes les zones.

L imite

Réglages de volume maximum.

60 (-20 dB) / 70 (-10 dB) / 80 (0 dB)

Arrêt (Défaut)

• La valeur en décibels (dB) s'affiche lorsque le paramétrage de "Échelle" est "-79.5 dB - 18.0 dB". (p. 181)

Niveau de démarrage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :	Utiliser les réglages mémorisés à partirde laforthème session.
Sourdine :	Toujours passer en sourdine audémarrage de l'appareil.
1 - 98 (-79 dB - 18 dB) :	Le volume est régé au niveau définit.

• La valeur en décibels (dB) s'affiche lorsque le paramétrage de "Échelle" est "-79.5 dB - 18.0 dB". (© p. 181)

■ Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Complet (Défaut):	Le son est complètement coupé.
-40 dB:	Le son est abaisné de 40 dB.
-20 dB:	Le son est abaisné de 20 dB.

Audyssey®

Permet d'effectuer les réglages pour Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™. Ces réglages sont accessibles après que la procédure "Conf. Audyssey" a été effectué.

Pour en savoir plus sur la technologie Audyssey, reportez-vous à la "Explication des termes" (p. 307).

• Les réglages "MultEQ® XT32", "Dynamic EQ", "Compens. niveau ref.", "Dynamic Volume", "Audyssey LFC™" et "Niveau de contrôle" sont mémorisés pour chaque source d'entrée.
• Lorsque le mode son est en mode "Direct" ou "Pure Direct", les réglages "MultEQ® XT32", "Dynamic EQ" et "Dynamic Volume" ne peuvent pas être configurés.

MultEQ® XT32

MultEQ® XT32 compensate les caractéristiques de temps et de fréquence de la zone d'écoute en fonction des résultats de mesure obtenus avec "Conf. Audyssey®". La sélection s'effectue parmi trois types de courbes de compensation. Nous conseillons le réglage "Reference".

Reference (Défaut) :	Sélectionne le réglage calibré par défaut avec une légère coupure à haute fréquences, qui est optimisé pour les films.
L/R Bypass :	Sélectionne le paramétrage de référence, mais contourne MultEQ® XT32 sur les enceintes avant gauche et croite.
Flat :	Sélectionne le réglage calibré qui est optimisé pour les petites pieces où votre position d'écoute est plus proche des enceintes.
Arrêt :	Éteignez l'égaliseur “MultEQ® XT32”.

• Si vous utilisez un casque, "MultEQ® XT32"onne automatique sur "Arrêt".

Dynamic EQ

Permet de résoudre le problème de la dépréciation de la qualité du son alors que le volume est diminué ennant en compte la perception humaine et l'acoustique de lapiece.

Fonctionne avec MultEQXT32.

Marche

(Defaut) :

Utiliser Dynamic EQ.

Arrêt :

Ne pas utiliser Dynamic EQ.

• Quand le paramètre "Dynamic EQ" du menu est sur "Marche", il n'est pas possible d'effectuer un réglage "Tonalité". (p. 134)

Compens. niveau ref.

Audyssey Dynamic EQ® fait ↔reference au niveau de mixage de film standard. Il fait les réglages pour maintainir la ↔response de ↔reference et l'enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de ↔reference du film n'est pas toujours utilisé en musique ou pour d'autres contenus que des films. Le décalage de niveau de ↔reference Dynamic EQ offre trois décalages à partir de la ↔reference de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être ↑selectionnées quand le niveau de mixage du contenu n'est pas dans la norme. Les niveaux de ↔glage recommendés pour le contenu sont affichés ci-dessous.

0 dB (Réf. film) (Défaut):	Optimisé pour le contenu tel que des films.
5 dB:	Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique.
10 dB:	Sélectionnez ce réglage pour le jazz ou d'autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu'il est en général mixé à 10 dB en dessous de la référence du film.
15 dB:	Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d'écoute et a une gamme dynamique comprimée.

• Le réglage est acté quand "Dynamic EQ" est sur "Marche". (p. 183)

Dynamic Volume

Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféREDe l'utilisateur.

Heavy:	Ajustement le plus important sur lessons les plus forts et les plus bas.
Medium:	Ajustement moyen sur lessons les plus bas et les plus forts.
Light:	Ajustement le moinsimportant sur lessons les plus bas et les plus forts.
Arrêt(Défaut):	Ne pas utiliser Dynamic Volume.

• Si "Dynamic Volume" est régle sur "Oui" dans "Conf. Audyssey", le réglage passée automatiquement à "Medium". (p. 205)

Audyssey LFC™

Permet de régler la bande basses fréquences afin d'éviter la transmission de basses et de vibrations aux pieces voisines.

Marché :	Utiliser “Audyssey LFC™”.
Arrêt (Défaut) :	Ne pas utiliser “Audyssey LFC™”.

Niveau de contrôle

Règle l'endettement de la quantité de basse fréquence. Utilisez un réglage élevé si vous avez des voisins proches.

1-7(Defaut:4)

• Ce réglage peut être effectué lorsque "Audyssey LFC™" dans le menu est régèle sur "Marche".

EQ Graphic

Utilise l'égaliser graphique pour régler la tonalité de chaque enceinte.

• Les enceintes pour lesquelles "EQ Graphic" peut être régle sont différentes en fonction du mode audio.
• Ceci peut être régle lorsque le paramètre "MultEQ® XT32" est "Arrêt". (p. 182)
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Si vous utilisez un casque audio, vous pouvez régler l'égaliser pour celui-ci. (p. 185)

Configurez s'il faut utiliser l'égaliseur graphique ou non.

Marché :	Utilisez l'égaliser graphique.
Arrêt (Défaut) :	Ne pas utiliser l'égaliser graphique.

• "Casque EQ" est régle dans le menu si vous utilisez un casque audio.

Select. H-P

Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes.

Tous :	Réglez tous les tons des enceintes ensemble.
Gauche/droite (Défaut) :	Réglez les tons des enceintes gauche et droite ensemble.
Chaque :	Réglez la tonalité pour chaque enceinte.

Ajust.EQ

Ajustez l'équilibre de tonalité pour chaque bande de fréquences.

1. Sélectionnez l'enceinte.
2. Sélectionnez le réglage de la bande de fréquences. 63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz
3. Réglez le niveau. -20.0 dB - +6.0 dB (Défaut: 0.0 dB)

• Dolby avant, Dolby Surround et Dolby Fond enceintes peuvent uniquement être définies lors de 63 Hz/125 Hz/250 Hz/500 Hz/1 kHz.

Copie courbe

Copiez la courbe de correction plate créée dans "Conf. Audyssey".

• "Copie courbe" s'affiche après que la procédure de "Conf. Audyssey" a été effectué.
  "Copie courbe" n'est pas disponible lors de l'utilisation d'un casque audio.

Param. défaut

Les paramètres "EQ Graphic" sont rétablis à ceux par défaut.

Vidéo

Effectuez les réglages video.

Réglages image

La qualité d'image peut être ajustée.

• Ceci peut être régle lorsque le paramètre "Conversion video" est "Marche". (p. 195)
• Peut être régle lorsque “HDMI”, “COMP” ou “VIDEO” est attribué à chaque source d'entrée. (© p. 201)
• "Contraste", "Luminance", "Saturation", "Réduction bruit" et "Amplificateur" peuvent être régles lorsque "Mode photo" est réglé sur "Personnalisé". («В» p. 187)
• Les réglages "Réglages image" sont mémorisés pour chaque source d'entrée.
• La fonction "Réglages image" ne peut pas être régée lorsque des signaux 4K sont en entrée.

Mode photo

Selectionnez le mode photo souhaité en fonction des contenus video et de votre environnement de visualisation.

Standard :	Mode standard adapté à la plupart des environnementés de visualisation de salon.
Film :	Mode adapté à la visualisation de films dans une pierceASF :
Vif :	Mode qui rend les images graphiques des yeux, etc. plus lumineuses et plus éclatantes.
Streaming :	Mode adapté à des sources video à faible débit.
ISF Day :	Un mode qui convient pour regarder des films dans une pierce éclairée pendant la journée.
ISF Night :	Un mode qui convient pour regarder des films dans une pierceASF :
Personnalisé :	Permet d'ajuster manuellement la qualité d'image.
Arrêt (Défaut) :	Aucun ajustement de la qualité d'image n'est effectué avec cet apparéil.

• Les deux modes de réglages spéciaux, "ISF Day" et "ISF Night", doivent être utilisés par un technicien certifié pour ajuster l'étabonnage de la couleur et correspondre aux conditions d'installation.
  Nous recommendons que les réglages et les ajustements soient réalisés par un technicien certifié ISF.
• Ces réglages peuvent aussi être configurés en utilisant "Mode photo" dans le menu option. (p. 187)

Contraste

Réglage du contraste de l'image.

-50 + 50 (Défaut: 0)

Luminance

Réglage de la luminosité de l'image.

-50 + 50 (Défaut: 0)

Saturation

Réglage du niveau chromatique de l'image (saturation des couleurs).

-50 + 50 (Défaut: 0)

Réduction bruit

Réduction du bruit général video.

Bas/Moyen/Haut/Arrêt(Defaut:Arrêt)

Amplificateur

Amélioration de la nettable de l'image.

0-+12(Defaut:0)

Config. HDMI

Règles paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.

REMARQUE

• Quand "HDMI Pass Through" et "HDMI Contrôle" est sur "Marche", la consommation en mode Veille est plus élevé. ("HDMI Pass

Through" (p. 189), "HDMI Contrôle" (p. 191))

Si vous n'utilise pas cet apparéil pendant une période prolongée, il est conseillé de débrancher le cordon d'alimentation de la prise murale.

Sortie audio HDMI

Permet de sélectionner le matériel pour la sortie audio HDMI.

AVR (Défaut) :	Lecture par les enceintes connectées au récepteur.
TV :	Lecture par une télévision connectée au récepteur.

• Lorsque la fonction HDMI Contrôle est activée, la priorité est donné au réglage audio du téléviseur. (p. 152)
• Lorsque cet apparéil est sous tension et que "Sortie audio HDMI" est réglé sur "TV", l'audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

HDMI Pass Through

Sélectionne la manière dont cet apparéil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

Marche (Défaut) :	Transmet l'entrée HDMI SéLECTIONNée via la sortie HDMI de cet apparéil lorsqu'il est en mode Veille.
Arrêt :	Aucun signal HDMI n'est transmis via la sortie HDMI de cet apparéil en modeVeille.

Source Pass Through

Définit la borne HDMI qui introduit les signaux HDMI en mode veille.

Dernière :	La source d'entrée la plus récente se mettra en mode veille.
CBL/SAT / DVD / Blu-ray / Game / AUX1 / AUX2 / Media Player / CD* (Défaut : CBL/SAT) :	Traversez la source d'entrée sélectionnée.

*“Source Pass Through” peut être régle lorsqu’aucune des bornes HDMI est attribuée à “CD” pour la source d’entrée dans le réglage “Affectation des entrées”. (© p. 200)

• "Source Pass Through" peut être régé quand "HDMI Contrôle" est régé sur "Marche" ou que "HDMI Pass Through" est régé sur "Marche". ("HDMI Pass Through" (p. 189), "HDMI Contrôle" (p. 191))

■ Select source Telec

Définissez s'il faut autoriser la mise sous tension de cet apparéil avec la touche de sélection de la source d'entrée de la télécommande lorsque l' apparéil est en voille.

Allumer + Source (Défaut):	Cet apparéil est mis sous tension et la source d'entrée change.
Sélection source seule:	La source d'entrée HDMI change pendant que l' apparéil est en veille. Le tímein de l'affichage d'alimentation de cet apparéil clignote lorsque vous appuyez sur la touche de sélection de la source d'entrée de la télécommande.

• "Délect source Telec" peut être régle quand "HDMI Contrôle" est régle sur "Marche" ou que "HDMI Pass Through" est régle sur "Marche". ("HDMI Pass Through" (p. 189), "HDMI Contrôle" (p. 191))

HDMI Contrôle

Permet de lier l'utilisation de différents appareils connectés en HDMI et compatibles avec HDMI Contrôle.

Marché :	Utiliser la fonction HDMI Contrôle.
Arrêt (Défaut) :	Ne pas utiliser la fonction HDMI Contrôle.

• Si vous utilisez la fonction HDMI Contrôle, branchez un téléviseur compatible avec le contrôle HDMI sur le connecteur HDMI MONITOR 1.
• Consultez les instructions d'utilisation de chaque composant connecté pour vérifier les régles.
• Se reporter à “Fonction HDMI Contrôle” pour en savoir plus sur la fonction HDMI Contrôle. (p.152)

REMARQUE

• Si les réglages "HDMI Contrôle" ont été modifiés, pensez à toujours étéindre puis remetre sous tension les apparèils connectés après cette modification.

ARC

Sur le téléviseur raccordé au connecteur HDMI MONITOR 1, indiquez si vous souhaitez receivevoir le son provenant du téléviseur via HDMI.

Marché :	Utiliser la fonction ARC.
Arrêt (Défaut) :	Ne pas utiliser la fonction ARC.

• Vous pouvez régler le volume de cet apparéil à l'aide de la télécommande du télévisueur.
• Si vous utilise cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction HDMI Contrôle du téléviseur.
• Si "HDMI Contrôle" est régèle sur "Marche", le paramétrage de "ARC" bascule automatiquement sur "Marche". (p. 191)

REMARQUE

• Si les réglages "ARC" ont été modifiés, pensez à tout昼夜 éteindre puis remettre sous tension les apparèils connectés après cette modification.

Commutation TV Audio

Définit le passage automatique sur l'entrée "TV Audio" lorsqu'un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet apparéil.

Marche (Défaut):	Sélectionner l'entrée “TV Audio” automatiquement lors de la réception d'une commande à partir du téléviseur.
Arrêt:	Ne sélectionnez pas l'entrée “TV Audio” automatiquement lors de la réception d'une commande à partir du téléviseur.

• "Commutation TV Audio" peut être régé lorsque "HDMI Contrôle" est régé sur "Marche". (p. 191)

Désactiver commande

Lie la mise en veille de cet appeareil aux équipements externes.

Tous(Défaut):	Si la TV branchée est mise hors tensionindépendamment de la source d'entrée,l'appareil est automatiquement mis enveille.
Vidéo:	Avec une source d'entrée sélectionnéeattribuée à “HDMI”, “COMP” ou “VIDEO”, lorsque vous mettez le téléviseur hors tension, cet appar收集 se metautomatiquement en veille. (©p. 201)
Arrêt:	L' appar收集 n'est pas lié à la mise sous/hors tension de la TV.

• "Désactiver commande" peut être régle lorsque "HDMI Contrôle" est régle sur "Marche". (p. 191)

Economie d'énergie

Si "Enceinte du téléviseur" est régle comme sortie audio de votre téléviseur, l'appareil passé automatiquement en mode veille afin de réduire la consommation électrique.

Cette fonction est activée dans les cas suivants.

• Si "TV Audio" est sélection comme source d'entrée de cet apparéil
• Lors de la lecture d'un contenu provenant d'un apparéil raccordé via HDMI

Marché :	Utiliser la fonction Économie d'énergie.
Arrêt (Défaut) :	Ne pas utiliser la fonction Économie d'énergie.

"Economie d'énergie" peut être régle lorsque "HDMI Contrôle" est régle sur "Marche". (p. 191)

■ Menu intelligent

Voussupportezutilisercettefonction pourconfigurerle paramétragedec cetappareil,selectionner une source d'entrée et régler le tuner et desstations de radio Internet à l'aide de la télécommande du téléviseur.

Marché :	Utiliser la fonction Menu intelligent.
Arrêt :	Ne pas utiliser la fonction Menu intelligent.

• "Menu intelligent" peut être régé lorsque "HDMI Contrôle" est régé sur "Marche". (p. 191)

REMARQUE

• Si les réglages "Menu intelligent" ont été modifiés, pensez à toujours étéindre puis remettre sous tension les apparèils connectés après cette modification.
• Selon les specifications de votre télévisueur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez "Menu intelligent" sur "Arrêt".

Réglages sorties

Paramètre le traitement video.

• Peut être régle lorsque “HDMI”, “COMP” ou “VIDEO” est attribué à chaque source d'entrée. (p. 201)
• “Résolution”, “Mode progressif” et “Rapport d'aspect” peuvent être régés lorsque “Echelle(scaler) i/p” n'est pas régé sur “Arrêt”. (“Résolution” (p. 196), “Mode progressif” (p. 196), “Rapport d'aspect” (p. 197))
• La fonction "Réglages sorties" ne peut pas être régée lorsque des signaux 4K sont en entrée.
• Les réglages "Conversion video", "Echelle(scaler) i/p", "Résolution", "Mode progressif" et "Rapport d'aspect" sont mémorisés pour chaque source d'entrée. ("Conversion video" (p. 195), "Echelle(scaler) i/p" (p. 195), "Résolution" (p. 196), "Mode progressif" (p. 196), "Rapport d'aspect" (p. 197))

Sortie video HDMI

Permet de selectionner les sorties HDMI à utiliser.

Auto(Dual) (Défaut) :	La présence d'un téléviseur branché à l'une des bornes HDMI MONITOR 1 ou HDMI MONITOR 2 est détectée automatiquement et ce branchement est utilisé.
Moniteur 1 :	Un téléviseur branché à la borne HDMI MONITOR 1 est toujours utilisé.
Moniteur 2 :	Un téléviseur branché à la borne HDMI MONITOR 2 est toujours utilisé.

• Si les bornes HDMI MONITOR 1 et HDMI MONITOR 2 sont toutes les deux connectées et que "Résolution" est régé sur "Automatique", les signaux sont émis avec une résolution compatible avec les deux TV. (p. 196) Lorsque dans le menu, le paramétrage "Résolution" n'est pas régé sur "Automatique", réglez la résolution dans "Védo" - "Moniteur HDMI 1" et "Moniteur HDMI 2" sur celle compatible avec les deux téléviseurs. (p. 255)
• Vous pouvez vérifier les résolutions qui sont compatibles avec votre téléviseur en "Moniteur HDMI 1" et "Moniteur HDMI 2". (p. 255)

Mode video

Configuréz la méthode de traitement video pour qu'elle corresponde au contenu de ce type de video.

Automatique (Défaut):	Traiter la réserve automatiquement sur la base des informations disponibles sur le contenu HDMI.
Jeu:	Toujahours.traiter la réserve pour le jeu. Réduisez le décalant video lorsqu'la réserve est décalée par rapport à des opérations de touches sur le contrôleur de la console deieux.
Film:	Effectuez le traitement de l'image qui est ajusté pour les contenus autres que desieux.

• Si "Mode video" est régé sur "Automatique", le mode est commuté en fonction du contenu à l'entrée.

Conversion video

Le signal d'entrée video est converti automatique en fonction de la TV connectee. (p. 291)

Marche (Défaut) :	Le signal d'entrée video est converti.
Arrêt :	Le signal d'entrée video n'est pas converti.

Echelle(scaler) i/p

Réglez le signal de l'entrée video pour qu'il soit soumis à un traitement Echelle(Scaler) i/p.

Echelle(Scaler) i/p convertira la résolution du signal video d'entrée à la valeur définie dans "Résolution". (p. 196)

Analogue (Défaut) :	Utiliser suréchantillonage (scalar) i/p pour les signaux videoi analogiques.
Analogue & HDMI :	Utilisez la fonction Echelle(scaler) i/p pour les signaux videoi analogiques et HDMI.
HDMI :	Utilisez la fonction Echelle(scaler) i/p pour les signaux videoi HDMI.
Arrêt :	Ne pas utiliser la fonction Echelle(scaler) i/p.

Résolution

Réglez la résolution de sortie. Vous pouvez régler "Résolution" séparément pour la sortie HDMI de l'entrée video analogue et l'entrée HDMI.

Automatique (Défaut):	Le nombre de pixels supporté par la TV connectée à la borne de HDMI MONITOR OUT est automatiquement détecté et la résolution de sortie appropriée est régée.
480p/576p / 1080i / 720p / 1080p / 1080p:24Hz / 4K / 4K (60/50):	Réglez la résolution de sortie.

• Si "Echelle(scaler) i/p" est régle sur "Analogue & HDMI", la résolution du signal d'entrée video analogue et du signal d'entrée HDMI peut être régée. (p. 195)
• Si le réglage est fait sur "1080p:24Hz", vous pouvez appréciencer des images filmées pour des sources films (en 24 Hz). Pour les sources video et les sources mixtes, nous recommendons de régler la résolution sur "1080p".
• Il est impossible de convertir un signal 50Hz en 1080p / 24Hz . La sortie est en résolution 1080p / 50Hz .

Mode progressif

Selectionnez le mode de conversion progressive approprié pour le signal video source.

Automatique (Défaut):	La détction du signal video et la sélection du mode approprié s'effectuant automatiquement.
Vidéo:	Sélectionner un mode adapté à la lecture video.
Vidéo et film:	Sélectionner un mode adapté à la lecture video et de films 30 trames.

• Cét élément peut être régle lorsque “Echelle(scaler) i/p” n'est pas régle sur "Arrêt". (p. 195)

Rapport d'aspect

Configurer le rapport d'aspect pour la sortie des signaux video au HDMI.

16:9 (Défaut) :	Affichage au format d'aspect 16:9.
4:3 :	Sortie au rapport d'aspect 4:3 avec des barres noires sur les parties latérales de l'écran du téléviseur 16:9. (sauf pour la sortie 480p/576p)

• Cét élément peut être régle lorsque “Echelle(Scaler) i/p” n'est pas régle sur "Arrêt". (© p. 195)

Sortie vid.composantes

Permet de définir la zone à laquelle la borne sortie video composante est attribuée.

MAIN ZONE (Défaut) :	Attribue la borne de sortie videoo composante à MAIN ZONE.
ZONE2 :	Attribue la borne de sortie videoo composante ZONE2.

Affichage à l'écran

Sélectionnez les préférences d'interface utilisateur pour l'affichage à l'écran.

Volume

Définit l'emplacement de l'affichage du niveau de volume.

Bas (Défaut):	Affichage bas.
Haut:	Affichage haut.
Arrêt:	Désactiver l'affichage.

• Si l'affichage du volume principal est difficile à dire lorsque du texte est superposé au sous-titrage d'un film, réglez-le sur "Haut".

Informations

Affiche temporairement le statut de fonctionnement lorsque la source d'entrée Changee.

Marche (Défaut) :	Activer l'affichage.
Arrêt :	Déspectiver l'affichage.

Lecture en cours

Définit la durée d'affichage pour l'affichage de la lecture lorsque la source d'entrée est "Online Music" ou "Tuner".

Toujours actif (Défaut) :	Affichage permanent.
Arrêt auto :	Conserver l'affichage pendant 30 secondes après l'activation.

Format TV

Déterminé le format du signal video à la sortie de la télévision que vous utilisez.

Format

NTSC

(Defaut) :

Sélectionner la sortie NTSC.

PAL:

Selectionner la sortie PAL.

• "Format" peut aussi être régé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

• Appuyez longuement sur le bouton de l'unité principale et en même temps pendant au moins 3 secondes.
  "Video Format " s'affiche sur l'écran.

• Utilisez ou sur l'appareil principal et définiresse le format du signal video.
• Appuyez sur ENTER sur l'appareil principal pour terminer le réglage.

REMARQUE

• Si un format différent du format video du moniteur connecté est défini, l'image ne s'affichera pas correctement.

Entrées

Réalisation des réglages concernant la lecture de la source d'entrée.

Vou n'avoz pas besoin de modifier les réglages pour utiliser l'appareil. Effectuez des réglages lorsque cela s'avéré nécessaire.

Affectation des entrées

En effectuant les connexions comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/vidéo de cet apparéil, il vous suffit d'appuyer une seule fois sur les touches de Sélection de la source d'entrée pour direaisément de l'audio ou de la video à partir d'un dispositif connecté.

Veuillez changer l'attribution de la borne d'entrée HDMI, de la borne d'entrée audio numérique, de la borne d'entrée audio analogique, de la borne d'entrée de la video composante, et de la borne d'entrée video lors de la connexion d'une source d'entrée qui diffère de ce qui est imprimé sur les borne d'entrée audio/vidéo de cet appariel.

• Par défaut, chaque élément est régle comme suit.

Source d'entrée	Connecteur d'entrée
	HDMI	DIGITAL	ANALOG	COMP	VIDEO
CBL/SAT	1	COAX1	1	1	1
DVD	2	COAX2	2	2	2
Blu-ray	3	-	3	-	-
Game	4	-	4	-	3
Media Player	5	-	-	-	-
TV Audio	-	OPT1	-	-	-
AUX1	Front	-	Front	-	Front
AUX2	6	-	-	-	-
CD	-	OPT2	5	-	-

Utilisateurs de TV/boitier pour satellite, veuillez noter

Lors de l'utilisation de la sortie audio numérique sur un téléviseur/boîtier satellite :

Pour lire le signal video attribué à “HDMI” associé au signal audio attribué à “Affectation des entrées” - “DIGITAL”, vous devrez également sélectionner “Numérique” dans “Mode d'entrée”.

(p.204)

HDMI

Réglez ce paramètre pour changer l'attribution des prises d'entrée HDMI aux sources d'entrée.

1/2/3/4/5/6/7/ Front:	Attribue une borne d'entrée HDMI à la source d'entrée Sélectionnée.
-:	N'attribuée pas de borne d'entrée HDMI à la source d'entrée Sélectionnée.

• Si "HDMI Contrôle" ou "ARC" est régé sur "Marche" dans le menu, "HDMI" ne peut pas être affecté à "TV Audio". ("HDMI Contrôle" (p. 191), "ARC" (p. 191))

DIGITAL

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio numérique aux sources d'entrée.

COAX1 (Coaxial) / COAX2 / OPT1 (Optique) / OPT2 :	Attribue une borne d'entrée audio numérique à la source d'entrée sélectionnée.
- :	N'attribue pas de borne d'entrée audio numérique à la source d'entrée sélectionnée.

ANALOG

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio analogique aux sources d'entrée.

1/2/3/4/5/Front:	Attribue une borne d'entrée audio analogue à la source d'entrée sélectionnée.
-:	N'attribupe pas de borne d'entrée audio analogue à la source d'entrée sélectionnée.

COMP (Vidente de composant)

Réglez ce paramètre pour changer l'attribution des bornes d'entrée video composantes aux sources d'entrée.

1/2:	Attribue une borne d'entrée video en composantes à la source d'entrée sélectionnée.
-:	N'attribupe pas de borne d'entrée composant video à la source d'entrée sélectionnée.

VIDEO

Réglez ce paramètre pour changer l'attribution des bornes d'entrée video composantes aux sources d'entrée.

1 / 2 / 3 / Front :	Attribue une borne d'entrée video à la source d'entrée Sélectionnée.
- :	N'attribuè pas de borne d'entrée video à la source d'entrée Sélectionnée.

Param. défaut

Les paramètres “Affectation des entrées” sont rétablis à ceux par défaut.

Renommer les sources

Modifiez le nom de l'affichage de la source d'entree selectionnee.

Ceci est pratique lorsque le nom de votre apparéil et celui de cet apparéil sont différents. Vous pouvez modifier le nom selon vos préférences.

Lorsque le nom a eté défini, il s'affiche sur l'affichage de cet apparéil et sur l'écran de menu.

CBL/SAT / DVD / Blu-ray / Game / AUX1 / AUX2 / Media Player / CD / TV Audio / Phono :	Modifiez le nom de l'affichage de la source d'entrée sélectionnée.
Param. défaut :	Les paramètres Renomer les sources sont rétablis à ceux par défaut.

Masquer les sources

Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.

Affichez

Utiliser cette source.

(Defaut) :

Cachez :

Ne pas utiliser cette source.

Niveau des sources

Cette fonction permet de corriger le niveau de lecture de l'entrée audio de la source d'entrée seLECTIONnée.

Utilisez cette fonction s'il y a des différences de niveau du volume d'entrée entre les différentes sources.

Niveau des sources
Lorsque la source d'entrée est régée sur "Online Music" ou "Tuner"

-12 dB - +12 dB (Défaut: 0 dB)

• Entrées analogue / Entrées num.
  Lorsque la source d'entrée est regléée sur autre que celle de "Online Music" ou "Tuner"

-12dB - +12dB (Défaut: 0dB)

• Le niveau d'entree analogue peut etre regle separation pour les sources d'entree pour lesquelles "ANALOG" a ete attribuied dans "Affectation des entrees". (cT p. 200)
• Le niveau d'entrée numérique peut être régé séparément pour les sources d'entrée pour lesquelles “DIGITAL” a été attribué dans “Affectation des entrées”. (19 p. 200)
• Les réglages "Niveau des sources" sont mémorisés pour chaque source d'entrée.

Selct. Entreses

Réglez le mode d'entrée audio de chaque source d'entrée.

Les modes d'entrée accessibles peuvent varier en fonction de la source d'entrée.

• Les réglages "Selct. Entrées" sont mémorisés pour chaque source d'entée.

Mode d'entrée

Définit les modes d'entrée audio pour les différentes sources d'entrée. Normalement, il est recommendé de régler le mode d'entrée audio sur "Automatique".

Automatique (Défaut) :	Déctector automatiquement le signal en entrée et lancer la lecture.
HDMI :	Lire uniquement les signaux en provenance de l'entrée HDMI.
Numérique :	Lire uniquement les signaux en provenance de l'entrée audio numérique.
Analogue :	Lire uniquement les signaux en provenance de l'entrée audio analogique.

Lorsque des signaux numériques entrent correctement, le témoin dig s'allume sur l'affichage. Si le témoin dig ne s'allume pas, vérifie "Affectation des entrées" et les connexions. (R-2 p. 200)
- Si l'options "HDMI Contrôle" est régulée sur "Marche" et si un téléviseur compatible ARC est branchée via les bornes HDMI MONITOR 1, le mode d'entrée dont la source d'entrée est "TV Audio" est paramétré sur ARC.

Enceintes

Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les régliages les plus précis sont automatiquement faits.
Cette procédure s'appele "Conf. Audyssey".

Vou n'avoz pas à effectuer "Conf. Audyssey" lorsque vous avez déjà effectué "Étalonnage enceintes" dans "Assistant de config."

Pour configurer manuellement les enceintes, utilisez l'option "Config. manuelle" du menu. (p. 216)

Conf. Audyssey®

Pour effectuer les mesures, placez le microphone d'étalonnage du son en différents endroits dans toute la zone d'écoute. Pour un meilleur résultat, il est recommendé d'effectuer la mesure sur six points ou plus, comme illustré (jusqu'à huit points).

Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 2 ft (60 cm) par rapport à la première position de mesure (position d'écoute principale).

• Si vous exécutez "Conf. Audyssey®, les fonctions Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™ sont activées. (p. 182)

FL Enceinte avant (G)
FR Enceinte avant (D)
C Enceinte centrale
SW Subwoofer
SL Enceinte surround (G)
SR Enceinte surround (D)

A propos de la position d'écoute principale

La position d'écoute principale est la position où plusieurs auditeurs ou une personne seule s'assoient naturellement dans l'enceinte de l'environnement d'écoute. Avant de lancer la procédure "Conf.

Audyssey^®m, disposez le microphone de mesures et de configuration dans la position d'écoute principale.

Audyssey MultEQ® XT32 utilise les mesures à partir de ce point pour calculer la distance de l'enceinte, le niveau, la polarité et la valeur de croissement du subwoofer.

A propos d'Audyssey Sub EQ HTTM

Audyssey Sub EQ HT™ facilitite l'intégration en compensant d'abord toute différence de niveau et de décalage entre les deux subwooferés puis en appliquant Audyssey MultEQ® XT32 aux deux subwooferés simultanément.

Pour exécuter Audyssey Sub EQ HT™, vous devez Sélectionner "Mesure (2 enceintes)" dans "Sélection des canaux". (p. 208).

REMARQUE

• Le silence doit régner le plus possible dans la pierce. Un bruit de fond peut interrometer les mesures. Fermez les fenêtes et éteignez les apparêils Electroniques (radios, climatiseurs, éclairages fluorescentes, etc.). Lessons émis par ces apparêls pourraient avoir une incidence sur les mesures.
• Pendant les mesures, placez les téléphones portables hors de la pierce d'écoute. Les signaux de téléphonie mobile pouraient perturber les mesures.
• Pendant les mesures, ne laissiezaucoun object sur le passage et ne restez pas debout entre les enceintes et le microphone d'étalonnage du son. De plus, installezle microphone d'étalonnage du son à au moins 20 pouces (50 cm) par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes.
• Pendant le processus de mesures, les tons de tests audibles proviendron des enceintes et des subwooferers, mais ici fait partie du fonctionnement normal. S'il y a un bruit de fond dans la piece, le volume de ces signaux d'essaye augmenté.
• Si vous utilisez la touche VOLUME ▲▼ de la télécommande ou MASTER VOLUME de l'appareil au cours des mesures, celles-ci sont annulées.
• Il n'est pas possible d'effectuer ces mesures lorsqu'un casque est connecté. Débranche le casque audio avant de procéder à la configuration "Conf. Audyssey®".

Procedure pour les réglages des enceintes (Conf. Audyssey®)

Fixez le microphone d'étalandnage du son fourni pour le support de microphone ou son propre trépied et l'instructor dans la position d'écoute principale.

Lors de l'installation du microphone d'étabonnage du son, pointez l'extrémité du microphone vers le plafond et réglez la hauteur afin qu'elle corresponde à celle des oreilles d'un auditeur en position assise.

2 Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué cidesous.

Subwoofer doté d'un mode direct

Placez le mode direct sur "Marche" et désactive le réglage du volume et le réglage de la fréquence croisée.

Subwoofer ne possedant pas de mode direct

Effectuez les réglages suivants:

Volume: position 12 heures
- Fréquence croisée: Fréquence maximale/la plus élevé
- Filtre salle-bas : Arrêt
Mode veille:Arret

3 Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet apparéil.

Lorsque le microphone de configuration et de mesure est connecté, l'écran suivant s'affiche.

4 Sélectionnez "Démarrer" et appuyez ensuite sur ENTER.

"Conf. Audyssey®" peut également permettre les réglages suivants.

• Affectation des Amplis

Il est possible de changer la sortie du signal à partir des bornes des enceintes HEIGHT1 et HEIGHT2 de cet appeareil pour qu'elle corresponde à l'environnement de vos enceintes. ("Affectation des Amphis" (p. 216))

• Sélection des canaux

Si les canaux qui ne sont pas utilisés sont définis à l'avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez aussi modifier le nombre de subwooferers et d'enceintes arrêté surround.

• Para. Enc. Dolby

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

Ce réglage peut être effectué lors de l'utilisation ce l'enceinte Front Dolby Atmos Enabled, Surround Dolby Atmos Enabled ou Back Dolby Atmos Enabled.

5 Suivez les instructions affichées sur l'écran puis appuyez sur "Suivant" pour continuer.

6 Lorsque l'écran suivant est affché, Sélectionnez "Lancer Test" puis appuyez sur ENTER.

Démarrez les mesures de la première position.

• La mesure peut prendre plusieurs minutes.

REMARQUE

• Si "Attention!" s'affiche sur l'écran du téléviseur :

• Allez à "Message d'erreur" (p. 213). Vérifie les points concernés et effectuez les procédures nécessaires.

• Si le niveau de volume du subwoofer n'est pas approprié, un message d'erreur s'affiche. Voir "Message d'erreur concernant le niveau du subwoofer et modalités d'ajustement" (p. 214).

7 Lorsque l'enceinte détectée est affichée, Sélectionnez "Suivant" puis appuyez sur ENTER.

8 Dispossez le microphone de mesures et de configuration à la position 2, Sélectionnez "Continuer", puis appuyez sur ENTER.

La mesure du deuxième point démarre.

Les mesures peuvent être effectuees jusqu'à huit points.

Arrêter "Conf. Audyssey"

① Appuyez sur BACK pour afficher l'écran contextuel.
② Appuyez sur ¹ pour Sélectionner "Oui", puis appuyez sur ENTER.

9 Repétez l'étépe 8 pour mesurer les positions 3 à 8.

• Pour passer la mesure de la quatrième position d'écoute et des suivantes, appuyez sur ↓ pour sélectionner "Compléter" et appuyez sur ENTER pour passer à l'étape 11.

10 Sélectionnez "Continuer" et appuyez ensuite sur ENTER.

Démarrez l'analyse et l'enregistrement des résultats de mesure.

• L'analyse prend plusieurs minutes.

Plus il y a d'enceintes et de positions de mesure, plus l'analyse est longue.

REMARQUE

• Lorsque les résultats de mesure sont en train d'être enregistrés, veillez à ce que l'alimentation ne soit pas hors tension.

11 Effectuez le paramétrage de Audyssey Dynamic EQ® et Audyssey Dynamic Volume®.

L'écran suivant s'affiche lors de l'analyse. Configurez le paramétrage de votre choix.

• Dynamic EQ corrige la réponse de fréquence en tenant compte des caractéristiques audio de la pièce et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommendé lors de l'utilisation de l'appareil avec le volume baisse, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit.
• Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d'entrée audio de l'appareil. Le contrôle du volume optimal s'effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

12 Lorsque l'analyse et la sauvegarde sont terminées, débranche le microphone d'étalonnage du son de la prise SETUP MIC de l'appareil principal puis appuyez sur "Suivant".

13 Sélectionnez "Détails" et appuyez sur ENTER pour vérifier les résultats de mesure.

• Les subwooferers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwooferers.

REMARQUE

• Ne pas modifier la connexion de l'enceinte ou le volume du subwoofer après "Conf. Audyssey®". Si ces derniers sont modifiés, exécutez à nouveau "Conf. Audyssey®" afin de configurer le paramétrage de l'égaliser de manière optimale.

Message d'erreur

Un message d'erreur s'affiche si "Conf. Audyssey" n'a pas pu se terminer en raison de la position des enceintes, de l'environnement de mesure, et Si un message d'erreur s'affiche, vérifie les éléments concernés et effectuez les mesures nécessaires. Coupez l'alimentation avant de vérifier les connexions des enceintes.

Exemples	Détails de l'erreur	Remèdes
Aucune enceinte trouvée.	• Le microphone de mesures et de configuration n'a pas été détecté. • Toutes les enceintes n'ont pas été détectées.	• Connectez le microphone de mesures et de configuration fourni sur la prise SETUP MIC de cet apparéil. • Vérifiez les connexions des enceintes.
Le bruit ambient est trop élevé ou Le niveau est trop bas	• Il y a trop de bruit dans la piece. • L'enceinte ou l'audio subwoofer est trop faible.	• Éteignez ou éloignez l' apparéil à l'origine du bruit. • Essayez à nouveau lorsque les environ sont silencieux. • Vérifiez l'installation et l'orientation des enceintes. • Réglez le volume du subwoofer.
Avant D : Aucun	• L'enceinte affichée n'a pas pu être détectée.	• Vérifiez les connexions des enceintes affichées.
Avant D : Phase	• L'enceinte affichée est connectée avec des polarités inversées.	• Vérifiez les polarités des enceintes affichées. • Ce message d'erreur peut s'afficher avec certains enceintes, même si elles sont connectées correctement. Si vous étés sur que le branchement est correct, utilisez > pour sélectionner "Ignorer", puis appuyez sur ENTER.

■ Message d'erreur concernant le niveau du subwoofer et modalités d'ajustement

Le niveau optimal de chaque canal de subwoofer pour la mesure "Conf. Audyssey" est de 75 dB.

Lors de la mesure du niveau du subwoofer, un message d'erreur s'affiche lorsque le niveau d'un subwoofer n'est pas compris dans la plage 72 - 78 dB.

Si vous utilisez un subwoofer avec amplificateur intégré (type actif), réglez le volume du subwoofer de manière à ce que le niveau du subwoofer soit compris dans la plage 72 à 78 dB.

【Message d'erreur】

Conf. Audyssey

AUDYSSEY

MULTIQXTOXYAMICVINDUSTR

Le volume de votre Subwoofer 1 est trop fort.

Si vous Subwoofer est dote d'une commande du volume, selektionnez "Niv. correspondant SW" pour ajuster le volume du Subwoofer de manière interactive.

Si vous Subwoofer ne dispose pas de commande du volume ou si vous ne souhaitez pas utiliser de Subwoofer, sélectionnez "Passer".

tour

Niv. correspondent SW

1 Sélectionnez "Niv. correspondant SW" puis appuyez sur ENTER.
2 Réglez la commande de volume sur votre subwoofer de manière à ce que le niveau mesuré soit compris dans la plage 72 à 78 dB.
3 Si le niveau mesuré se situe dans la plage 72 à 78 dB, sclectionnez "Suivant" puis appuyez sur ENTER.

• Si vous utilise des subwoofer, l'ajustement du second subwoofer démarre. Répétez l'opération à partir de l'étape 2, 3 de la procédure.

Retour aux réglages “Conf. Audyssey®”

Si vous définissez "Réinitialisez" sur "Restaurez", vous pouze revenir au résultat de la mesure de "Conf. Audyssey®" (valeur calculée au départ par MultEQ XT32), même lorsque vous avez modifié chaque réglage manuellement.

Config. manuelle

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectuels avec la procédure de “Conf. Audyssey®”.

• Si vous ajoutez ou supprimez une enceinte après avoir procédé à la configuration d'Audyssey®, vous ne serez plus en mesure de sélectionner Audyssey MultEQ XT32, Audyssey Dynamic EQ ou Audyssey Dynamic Volume. (p. 182)
• La "Config. manuelle" peut être utilisée même s'il n'y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s'avéré nécessaire.

Affectation des Amplis

Permet de sélectionner la méthode d'utilisation de l'amplificateur de puissance en fonction de votre système d'enceintes.

Mode affectation

Permet de selectionner la méthode d'utilisation de l'amplificateur de puissance.

Voudevez configurer les parametes détaillés pour la configuration de l'enceinte, en fonction du mode sélectionné. Sélectionner Mode affectation configure les parametes détaillés correspondant.

11.1p :	• Le réglage pour utiliser l'amplificateur de puissance à 9 canaux et l'amplificateur de puissance externe connecté à la PRE OUT pour dire jusqu'à canaux 11.1. • Vous pouvez connecter des haut-parleurs jusqu'à 11.1 canaux pour la MAIN ZONE.
9.1p :	• Les réglages affectent toute la puissance de l' amplificateur dans l'unité de la MAIN ZONE pour生存 jusqu'à 9.1 canaux. • Vous pouvez connecter des haut-parleurs jusqu'à 11.1 canaux pour la MAIN ZONE. Les enceintes audio sont automatiquement changées pendant la lecture jusqu'à 9.1 canaux en fonction du signal d'entrée et du mode audio.
7.1p + ZONE2 (Défaut) :	• Réglage permettant d'affector les amplificateurs de puissance de cet apparéil pour la ZONE2 à 2 canaux. • Vous pouvez connecter des haut-parleurs jusqu'à 9.1 canaux pour la MAIN ZONE. Les enceintes audio sont automatiquement changées pendant la lecture jusqu'à 7.1 canaux en fonction du signal d'entrée et du mode audio.

7.1p + ZONE3 :

• Réglage permettant d'affector les amplificateurs de puissance de cet apparéil pour la ZONE3 à 2 canaux
• Vous pouvez connecter des haut-parleurs jusqu'à 9.1 canaux pour la MAIN ZONE.

Les enceintes audio sont automatiquement changées pendant la lecture jusqu'à 7.1 canaux en fonction du signal d'entrée et du mode audio.

5.1p + ZONE2/3 :

• Réglage permettant d'affector les amplificateurs de puissance dans cet apparéil pour les ZONE2 et ZONE3 respectivement à deux canaux différents.
• Réglage permettant d'affector les amplificateurs de puissance de cet apparéil pour les ZONE2 et ZONE3 respectivement à un canal différent.
• Vous pouvez connecter des haut-parleurs jusqu'à 9.1 canaux pour la MAIN ZONE.

7.1p+ZONE2/3-MONO :

Les enceintes audio sont automatiquement changées pendant la lecture jusqu'à 7.1 canaux en fonction du signal d'entrée et du mode audio.

7.1p (bi-amp) :	· Réglage permettant d'affector les amplificateurs de puissance de cet apparéil pour la connexion en mode double amplificateur de l'enceinte avant à 2 canaux.
	· Vous pouvez connecter des haut-parleurs jusqu'à 9.1 canaux pour la MAIN ZONE.
	Les enceintes audio sont automatiquement changées pendant la lecture jusqu'à 7.1 canaux en fonction du signal d'entrée et du mode audio.
5.1p (bi-amp)+ ZONE2 :	· Réglage permettant d'affector les amplificateurs de puissance de cet apparéil pour la connexion en mode double amplificateur de l'enceinte avant à 2 canaux.
	· Réglage permettant d'affector les amplificateurs de puissance de cet apparéil pour la ZONE2 à 2 canaux.

7.1p + Front B :

• Réglage permettant d'affector les amplificateurs de puissance de cet apparéil pour connecter le second ensemble d'enceintes avant.
• Vous pouvez basculer entre la combinaison des enceintes avant A et des enceintes avant B.

Commutez l'enceinte avant à l'aide du réglage "Enceintes avant". (p. 233)
- Vous pouvez connecter des haut-parleurs jusqu'à 9.1 canaux pour la MAIN ZONE.

Les enceintes audio sont automatiquement changées pendant la lecture jusqu'à 7.1 canaux en fonction du signal d'entrée et du mode audio.

• Si "Mode affectation" est réglé sur "7.1p + ZONE2", "7.1p (bi-amp)" ou "7.1p + Front B" dans le menu, les canaux affectés sont émis depuis les bornes d'enceinte HEIGHT2.
• Si Mode affectation est régèle sur "5.1p (bi-amp)+ ZONE2" dans le menu, les canaux avant pour la connexion bi-amp sont émis depuis les bornes d'enceinte HEIGHT1 et les canaux ZONE2 sont émis depuis les bornes d'enceinte HEIGHT2.

Sol

Agencement

Sélectionnez l'emplacement des enceintes au sol.

5can. & SB (Défaut) :	Ce plan combine une enceinte surround arrêté avec un plan basique à 5 canaux.
5can :	Il s'agit d'un plan basique à 5 canaux qui utilise des enceintes avant, centrales et arrêté.

Hauteur

Hauteur Sp

Sélectionné le numéro des enceintes hautes et au plafond utilisées dans la MAIN ZONE.

Aucun :	N'utilise pas d'enceintes hautes et de plafond.
2can (Défaut) :	Utilise un ensemble de (deux) huit enceintes hautes ou de plafond.
4can :	Utilise deux ensembles de ( quatre) huit enceintes hautes ou de plafond.

Mise à niveau (Auro-3D)

5can :	Utilise cinq enceintes avant-haut *
* Si "5can" est sélectionné, connectez l'enceinte surround haute sur la borne SUBWOOFER 2.
□ Dolby Sp
Sélectionné le nombre d'enceintes Dolby Atmos Enabled utilisées dans la MAIN ZONE.
Aucun (Défaut) :	N'utilise pas d'enceintes Dolby Atmos Enabled.
2can :	Utilise un ensemble (deux) d'enceintes Dolby Atmos Enabled.
4can :	Utilise deux ensembles ( quatre) d'enceintes Dolby Atmos Enabled.

Agencement

Sélectionnez l'emplacement des enceintes hautes, au plafond ou Dolby Atmos Enabled.

Les plans que vous pouvez seLECTIONner diffrent en fonction des combinaisons de "Mode affectation" et "Sol" - "Agencement" dans le menu. ("Mode affectation" (p. 216), "Sol" - "Agencement" (p. 219))

Réglages				Connecteurs AUDIO OUT
Enceintes haute	Enceintes Dolby	REMARQUE	Agencement	HEIGHT1	HEIGHT2
Aucun	Aucun		-	-	-
2can	Aucun		Avant haut (Défaut)	Avant haut	-
			Avant plafond	Avant plafond	-
			Centre plafond	Centre plafond	-
			Arrière plafond	Arrière plafond	-
			Hauteur arrêté	Hauteur arrêté	-
4can	Aucun	*1	Avant haut et Centr. plaf	Avant haut	Centre plafond
			Avant haut et Arr. plafond	Avant haut	Arrière plafond
			Avant haut et Hauteur arr	Avant haut	Hauteur arrêté
			Avant plafond et Arr. plafond	Avant plafond	Arrière plafond
			Avant plafond et Hauteur arr	Avant plafond	Hauteur arrêté
			Centre plafond et Hauteur arr	Centre plafond	Hauteur arrêté
Aucun	2can		Dolby avant	Dolby avant	-
			Dolby surround	Dolby surround	-
			Dolby arrêté *2	Dolby arrêté	-

1 Cette option peut être sélectionnée lorsque “Mode affectation” est régé sur “11.1p” ou “9.1p” dans le menu.
2 Cette option peut être sélectionnée lorsque “Mode affectation” est régle sur “11.1p” et que “Sol” – “Agencement” est régle sur “5can. & SB” dans le menu.

Réglages				Connecteurs AUDIO OUT
Enceintes hautes	Enceintes Dolby	REMARQUE	Agencement	HEIGHT1	HEIGHT2
2can	2can	*1	Dolby avant et Arr. plafond	Dolby avant	Arrière plafond
			Dolby avant et Hauteur arr	Dolby avant	Hauteur arrêté
			Avant haut et Dolby surr.	Avant haut	Dolby surround
			Avant haut et Dolby arrêté*3	Avant haut	Dolby arrêté
			Avant plafond et Dolby Surr.	Avant plafond	Dolby surround
			Avant plafond et Dolby arrêté*3	Avant plafond	Dolby arrêté
Aucun	4can	*1	Dolby avant et Dolby Surr.	Dolby avant	Dolby surround
			Dolby avant et Dolby arrêté*3	Dolby avant	Dolby arrêté

1 Cette option peut être sélectionnée lorsque “Mode affectation” est régle sur “11.1p” ou “9.1p” dans le menu.
3 Cette option peut être sélectionnée lorsque “Mode affectation” est régé sur “11.1p” et que “Sol” – “Agencement” est régé sur “5can. & SB” dans le menu.

Mise à niveau (Auro-3D)

Réglages				Connecteurs AUDIO OUT
Enceintes haute	Enceintes Dolby	REMARQUE	Agencement	HEIGHT1	HEIGHT2	SUBWOOFER2
4can	Aucun	*1	Avant haut et Hauteur surr.	Front Height	Hauteur surround	-
			Avant haut et Hauteur arr*5	Front Height	Hauteur arrière	-
5can	Aucun	*4	Avant haut et Hauteur surr.	Front Height	Hauteur surround	Surround plafond
			Avant haut et Hauteur arr*5	Front Height	Hauteur arrière	Surround plafond

1 Cette option peut être sélectionnée lorsque “Mode affectation” est régé sur “11.1p” ou “9.1p” dans le menu.
4 Cette option peut être sélectionnée lorsque “Mode affectation” est régé sur “11.1p” dans le menu.
*5 Pour bénéficier d'une expérience Auro-3D optimale, il est recommandé d'utiliser des enceintes surround haute; toute fois, vous pouvez remplacer les enceintes surround haute par les enceintes arrêté hautes d'une configuration d'enceintes Dolby Atmos.

Pre-sorties

Lorsque "Mode affection" est réglé sur "11.1p", il sélectionne le connecteur PRE OUT de l'amplificateur de puissance externe utilisé dans la MAIN ZONE.

Les bornes PRE OUT que vous pouvez selectionner différent en fonction de la combinaison des parametes "Sol" - "Agencement" et "Hauteur" - "Agencement" configurés dans le menu.

Vue config. Bornes

Ceci indique comment connecter les bornes d'enceintes et les connecteurs PRE OUT pour votre "Affectation des Amphis" réglage sur l'écran de menu.

Config. enceintes

Selectionnez si ou qui non les enceintes sont presents, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

• Lorsque les enceintes pour lesquelles vous avez affecté la fonction Height1 dans "Affectation des Amphis" sont régliées sur "Aucun", "Aucun" est automatiquement régée sur Height2.

Avant

Définir le type d'enceinte avant.

Large (Défaut):	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit:	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

• Lorsque "Subwoofer" est régle sur "Non", "Avant" est automatiquement régle sur "Large".
• Lorsque "Avant" est régé sur "Petit", vous ne pouvez pas régler d'enceintes autres que "Avant" à "Large".

Centrale

Définir la présence et la taille de l'enceinte centrale.

Large :	Réglage à utiliser pour une grandeenceinte en mesure de reproductivecorrectement les très basses fréquences.
Petit(Défaut) :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.
Aucun :	Réglage à utiliser lorsqu'aucune enceinte centrale n'est connectée.

Subwoofer

Définir la présence d'un subwoofer.

2 enceintes :	Utiliser deux subwoofer.
1 enceinte (Défaut) :	Utiliser un subwoofer.
Aucun :	Réglage à sélectionner lorsqu'aucun subwoofer n'est connecté.

• Lorsque "Subwoofer" est régle sur "Aucun" et que vous configrez "Avant" à "Petit", "Subwoofer" est automatiquement régle sur "1 enceinte".

Surround

Définir la présence et la taille des enceintes surround.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser quand les enceintes surround ne sont pas connectées.

• Si "Surround" est régle sur "Aucun", "Surr. arrête", "Dolby surround" et "Dolby arrête" sont automatiquement régles sur "Aucun".

Surr. arrête

Définir la présence, la taille et le nombre d'enceintes arrêté surround.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser quand les enceintes arrêtè surround ne sont pas connectées.

2 enceintes (Défaut) :	Réglage à utiliser lorsqu'il y a deux enceintes arrêté surround.
1 enceinte :	Réglage à utiliser lorsqu'il n'y a qu'une enceinte surround arrêté. Connectez-vous à la borne L au SURROUND BACK lorsque ce paramétrage est sélectionné.

• Lorsque "Surr. arrrière" est régé sur "Aucun" ou "1 enceinte", "Dolby arrrière" est automatiquement régé sur "Aucun".

Avant haut

Définir la présence et la taille des enceintes avant-haut.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser lorsque les enceintes avant-haut ne sont pas connectées.

Dolby avant

Réglez la présence et la taille des enceintes Dolby avant.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes avant Dolby ne sont pas connectées.

Avant plafond

Réglez la présence et la taille des enceintes supérieures avant.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes supérieures avant ne sont pas connectées.

Centre plafond

Réglez la présence et la taille des enceintes supérieures centrales.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes centrales supérieures ne sont pas connectées.

Dolby surround

Réglez la présence et la taille des enceintes Dolby surround.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes d'ambiance Dolby ne sont pas connectées.

■ Arrière plafond

Réglez la présence et la taille des enceintes supérieures arrêté.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionné lorsque les enceintes supérieures arrêtè ne sont pas connectées.

Hauteur arrête

Réglez la présence et la taille des enceintes hautes arrrière.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes de hauteur arrêtè ne sont pas connectées.

Dolby arrirée

Réglez la présence et la taille des enceintes Dolby arrêté.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes arrêtè Dolby ne sont pas connectées.

• Lorsque les enceintes pour lesquelles vous avez affecté la fonction Height1 dans "Affectation des Amphis" sont régles sur "Aucun", "Aucun" est automatiquement régée sur Height2.

Mise à niveau (Auro-3D)

Hauteur surr.

Réglez la présence et la taille des enceintes surround haut.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez ce réglage lorsque les enceintes surround haut ne sont pas connectées.

• Lorsque "Avant haut" est régle sur "Aucun", "Hauteur surr." est automatiquement régle sur "Aucun".

Mise à niveau (Auro-3D)

Surround plafond

Réglez la présence et la taille de l'enceinte supérieure surround.

Large :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionné ce réglage lorsque l'enceinte supérieure surround n'est pas connectée.

• Lorsque "Hauteur surr." ou "Hauteur arrière" est régle sur "Aucun", "Surround plafond" est automatiquement régle sur "Aucun".

Distances

Permet de régler la distance entre la position d'écoute et les enceintes. Avant d'effectuer les réglages, mesurez la distance entre la position d'écoute et les différentes enceintes.

Unité

Permet de régler l'unité de distance.

Pieds (Défaut)

Métres

Étape

Permet de régler l'increment minimum de réglage de la distance.

1 ft/0.1 ft (Défaut: 1 ft)

0.1 m / 0.01 m

Réglez la distance

0.0 ft - 60.0 ft / 0.00 m - 18.00 m

• Les enceintes qui peuvent être selectionnées sont différentes selon les réglages "Affectation des Amphis" et "Config. enceintes". ("Affectation des Amphis" (p. 216), "Config. enceintes" (p. 223))
• Réglages par défaut: Avant G / Avant D / A. Haut G / A. Haut D / Centrale / Dolby avant G / Dolby avant D / Subwoofer 1 / Subwoofer 2 : 12,0 ft (3,60 m) Enceintes différentes de celles mentionnées ci-dessus : 10,0 ft (3,00 m)
• Reglez la différence de distance entre enceintes à moins de 20,0 ft (6,00 m).

Para. Enc. Dolby

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

3.0 ft - 11.0 ft / 0.90 m - 3.30 m (Défaut: 6.0 ft / 1.80 m)

• Cette option peut être régée lorsque "Dolby avant", "Dolby surr." ou "Dolby arrêté" est régé sur "Large" ou "Petit" dans "Config. enceintes".

Param. défaut

Les paramètres "Distances" sont rétablis à ceux par défaut.

Niveau

Réglez le volume de la tonalité de test à l'identique à la position d'écoute lorsqu'il est envoyé depuis chaque enceinte.

Démar. tonalite d'essay

Un son test est émis depuis l'enceinte seLECTIONnée.

Pendant l'écoute du son test, ajustez le volume de sortie sur l'enceinte sélectionnée.

-12.0 dB - +12.0 dB (Défaut: 0.0 dB)

• Le paramétrage "Niveau" est reflêté dans tous les modes son.
• Si vous souhaitez régler le niveau du canal pour chaque source d'entrée, effectuez les réglages dans "Réglage niv. Canal". (p. 133)
• Lorsque le casque est connecté à la borne PHONES de cet appariel, vous ne pouvez pas régler l'option "Niveau".

Param. défaut

Les paramètres "Niveau" sont rétablis à ceux par défaut.

Crossover

Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

Select. H-P

Permet de selectionner le mode de definition de la fréquence croisée.

Tous(Défaut):	Permet de régler la même fréquencecroisée pour toutes les enceintes.
Individuel:	Permet de sélectionner les points dcroisement pour chaque enceinte individuèlement.

■ Sélection de la fréquence croisée

40 Hz/60 Hz/80 Hz/90 Hz/100 Hz/110 Hz/120 Hz/150 Hz/ 200 Hz/250 Hz(Defaut:80 Hz)

• Le paramètre "Crossover" peut être régèle lorsque le réglage du paramètre "Mode subwoofer" est "LFE+Main" ou lorsque l'une des enceintes est régée sur "Petit". (p. 232)
• La fréquence croisée par défaut est "80 Hz". Il s'agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d'enceintes. Nous recommendons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur "250 Hz" lorsque la plage de fréquence des enceintes est 250 Hz - 20 kHz.
• Le son endessous de la fréquence de croissement est coupé de la sortie des enceintes définis dans "Petit". Cette fréquence de coupure des graves est émise par le subwoofer ou par les enceintes avant.

• Les enceintes qui peuvent être régles quand l'option "Individual" est sélectionnée sont différentes selon le réglage du paramètre "Mode subwoofer". (p. 232)

• Quand "LFE" est sélectionné, les enceintes régées sur "Petit" pour "Config. enceintes" peuvent être régées. Si les enceintes sont régées sur "Large", "Total" s'affiche et le réglage ne peut pas être effectué. (p. 223)
  Lorsque "LFE+Main" est selectionné, les enceintes peuvent être régées peu importe le réglage "Config. enceintes". (p. 223)

Graves

Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

Mode subwoofer

Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer.

LFE (Défaut):	Le signal de gamme des graves du canal régèle sur la taille d'enceinte “Petit” est ajusté à la sortie de signal LFE du subwoofer.
LFE+Main:	Le signal de gamme BASSE de tous les canaux est ajusté à la sortie de signal LFE du subwoofer.

• "Mode subwoofer" peut être régé lorsque "Config. enceintes" - "Subwoofer" dans le menu est régé sur autre chose que "Aucun". (t p. 224)
• Écoutez de la musique ou un film puis selectionné le mode produitant les graves les plus puissants.
• Si "Config. enceintes" - "Avant" et "Centrale" sont régles sur "Large", et que "Mode subwoofer" est régé sur "LFE", il se peut que les subwoofer n'émettent aucun son, selon le signal d'entrée ou le mode sonore sélectionné. (p. 223)

Sélectionné “LFE+Main” si vous voulez que les signaux de des graves soient toujours reproduits par le subwoofer.

LPF pour LFE

Permet de régler la gamme d'émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer.

80 Hz/90 Hz/100 Hz/110 Hz/120 Hz/150 Hz/200 Hz/250 Hz (Default: 120 Hz)

Enceintes avant

Permet de définir l'enceinte avant A/B à utiliser pour chaque mode audio.

A (Défaut) :	L'enceinte avant A est utilisée.
B :	L'enceinte avant B est utilisée.
A+B :	Les deux enceintes avant A et B sont utilisées.

• Cette option peut être seLECTIONnée lorsque "Mode affectation" est défini sur "7.1p + Front B". (p. 218)

Lecture stéreo

Sélectionnez la méthode de réglage des enceintes utilisées en mode direct à deux canaux et lecture stéreo.

Réglage

Sélectionnez la méthode de réglage des enceintes utilisées en mode direct à 2 canaux et lecture stéreo.

Auto (Défaut) :	Les réglages dans “Enceintes” sont appliqués. («¯p. 205)
Manuel :	Réglez les enceintes pour la lecture 2 canaux. Effectuez les réglages suivants:

Avant

Réglez la taille des enceintes avant pour la lecture 2 canaux.

Large (Défaut):	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petit:	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

• Lorsque "Config. enceintes" - "Subwoofer" dans le menu est régé sur "Aucun", "Large" est régé automatiquement. (p. 224)

Subwoofer

Définir la présence d'un subwoofer.

Oui (Défaut) :	Réglage à utiliser lorsque le système comprend un subwoofer.
Non :	Réglage à sélectionner lorsqu'aucun subwoofer n'est connecté.

• Lorsque "Config. enceintes" - "Subwoofer" dans le menu est régé sur "Aucun", Non est réglé automatiquement. (12 p. 224) Si le réglage "Avant" est "Petit", le réglage est automatiquement "Oui".

Mode SW

Permet de selectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer.

LFE(Défaut) :	Lorsque “Lecture stéréo” - “Avant" est réglé sur “Large”, seuils les signaux LFE sont émis par le caisson de basses. De plus, lorsque “Lecture stéréo”-“Avant" est réglé sur “Petit”, le signal de gamme basse du canal avant est ajouté à la liste de signaux LFE et émis par le caisson de basses.
LFE+Main :	Le signal de gamme basse du canal avant s'ajoute à la sortie de signal LFE du subwoofer.

• Cette option peut être sélectionnée lorsque "Lecture stéreo" - "Subwoofer" est défini sur "Oui".

Crossover

Permet de définir la fréquence maximale du signal grave produit par chaque canal vers le subwoofer.

40 Hz/60 Hz/80 Hz/90 Hz/100 Hz/110 Hz/120 Hz/150 Hz/ 200 Hz/250 Hz(Defaut:80 Hz)

• Cette option peut être sélectionnée lorsque "Lecture stéreo" - "Subwoofer" est défini sur "Oui".
• Lorsque "Lecture stéreo" - "Avant" est régèle sur "Large" et "Mode SW" est régèle sur "LFE", "Total" s'affiche et ceci ne peut pas être régèle.

Distance AG / Distance AD

Permet de régler la distance entre la position d'écoute et les enceintes.

0.0 ft - 60.0 ft (Défaut : 12.0 ft) /

0.00 ft - 18.00 ft (Défaut : 3.60 m)

• Reglez la différence de distance entre enceintes à moins de 20,0 ft (6,00 m).

Niveau AG / Niveau AD

Ajustez le niveau de chaque canal.

-12.0 dB - +12.0 dB (Défaut: 0.0 dB)

Réseau

Pour utiliser cet apparéil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau.

Si vous effectuez cette opération via DHCP, définissez "DHCP" sur "Marche". (Réglage par défaut.) Cet apparéil pourra ainsi utiliser notre réseau domestique.

Lorsque you aectez une adresse IP a chace appareil manuellement, you deez affecter une adresse IP a cet appareil a l'aide des reglages "Adresse IP" et entrez des informations sur voire reseau domestique (LAN) telles que I'adresse de passerelle et le masque de sous-reseau, etc.

Informations

Affichage des informations sur le réseau.

Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC (Ethernet) / Adresse MAC (Wi-Fi) / Puissance du signal Wi-Fi

Connexion

Choisissez s'il faut connecter le réseau domestique à un réseau local sans fil ou à un LAN cable.

Lorsque you you connectez au réseau avec un LAN cable, selectionnez "Filaire (Ethernet)" après la connexion d'un cable LAN,

Lors de la connexion au réseau avec un réseau local sans fil, Sélectionnez "Sans fil (Wi-Fi)" et configurez le "Config. Wi-Fi". (p. 237)

Connector avec

Selectionne la méthode de connexion au réseau domestique (LAN).

Filaire (Ethernet) :	Utilisez un cable LAN pour se connecter à un réseau.
Sans fil (Wi-Fi) (Défaut) :	Utilisez la fonction de réseau local sans fil (Wi-Fi) pour se connecter à un réseau.

Config. Wi-Fi

Connectezvous à un routeur de réseau local sans fil (Wi-Fi).
Le routeur peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

Recherche de réseaux

Selectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux possibles affichée sur l'écran du téléviseur.

1. Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux sans fil.
   Selectionnez "Rescan" si le réseau est introuvable.
2. Entrez votre mot de passer et seLECTIONnez "OK".

Utiliser le dispositif iOS

Utilisez votre péripérisque iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant votre péripérisque iOS à cet apparéil en Wi-Fi, l' apparéil peut être automatiquement connecté au même réseau que votre péripérisque.

1. Sélectionnez "Utiliser apparéil iOS" sur l'écran du téléviseur.
2. Vérifiez que votre apparéil iOS est connecté au réseau du réseau local sans fil (Wi-Fi) et Sélectionnez “Denon AVR-X4300H” depuis “CONFIGURER UN HAUT-PARLEUR AIRPLAY...” en bas de l'écran de configuration Wi-Fi de votre apparéil iOS.
3. Tapez "Suivant" sur l'écran du pérophérique iOS.

• La version du micrologiciel du périhérique iOS doit prendre en charge iOS 7 une version ultérieure.

■ Routeur WPS

Utilisez un routeur compatible WPS pour vous connecter en appuyant sur le bouton.

1. Sélectionnez "Bouton poussoir" sur l'écran du téléviseur.
2. Commutez vers le mode WPS en appuyant sur la touche WPS du réseau auquel vous souhaitez vous connecter.
3. La durée pour appuyer sur la touche varie en fonction du routeur.
4. Sélectionnez "Connector" sur l'écran du téléviseur dans les 2 minutes.

Manuel

Saisissez le nom (SSID) et le mot de passer du réseau auquel vous souhaitez vous connecter.

1. Reglez les éléments suivants.

SSID :	Entrez le nom du réseau sans fil (SSID).
Sécurité :	SéLECTIONnez la méthode de cryptage selon le paramètre de cryptage du point d'accès que vous utilisez.
Mot de passer :	Entrez le mot de passer.
Clé par défaut :	La "Clé par défaut" de cette unité est réalisée sur "1".Réglez la "Clé par défaut" du routeur sur "1" pour une meilleure utilisation.

1. Sélectionnez "Connector" à la fin du paramétrage.

• Le paramétrage du réseau local sans fil (Wi-Fi) de cet apparéil peut également être configuré à partir d'un ordinateur ou d'une tablette qui prend en charge la connexion au réseau local sans fil.

• Maintenez enfoncées les touches DIMMER et STATUS de l'appareil principal pendant au moins 3 secondes, lorsque l'alimentation est sous tension.

• Connectez le réseau local sans fil de l'ordinateur ou de la tablette utilisé pour le "Denon AVR-X4300H" lorsque le message "Connectez votre dispositif Wi-Fi au réseau Wi-Fi appelé "Denon AVR-X4300H"appeaït à l'écran.
• Démarrez le navigateur et saisissez "192.168.1.16/Settings" dans l'URL.
• Utilisez le navigateur pour saisir le paramétrage, Sélectionnez "Connector" puis quitterze le paramétrage.

Réglages

Configurez I'adresse IP.

• Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l'adresse IP seront automatiquement configurées puisque la fonction DHCP est réalisée sur "Marche" dans les paramètres par défaut de l'appareil.
• Paramétrz les informations de Adresse IP, Masq. sous-rés., Passerelle défaut et du serveur DNS seulement lors de l'attribution d'une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP.

DHCP

Permet de selectionner la maniere de se connecter au réseau.

Marche (Défaut) :	Permet de configurer les réglages réseau automatiquement à partir de votre routeur.
Arrêt :	Permet de configurer les réglages réseau manuellement.

Adresse IP

Régler l'adresse IP dans les limites indiquées ci-dessous.

• La fonction Network Audio ne peut pas etre utiliser si d'autres adresses IP sont regliées.

CLASS A:10.0.0.1-10.255.255.254

Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet apparéil, entrez le masque de sous-résseau indiqué dans la documentation donnée par votre fournisseur. Entre en général "255.255.255.0".

Passerelle défaut

Lorsque vous étés connecté à une passerelle (routeur), entrez son adresse IP.

DNS

Entrez l'adresse du DNS indiquée dans la documentation donnée par voiture fournisseur.

• Si vous ne pouvez pas vous connecter à internet, vérifie à nouveau les connexions et la configuration. (p. 86)
• Si vous ne savez pas vérifier une connexion internet, contactez votre ISP (Internet Service Provider) ou le fournisseur de leur ordinateur.

Commande réseau

Active la communication réseau en mode Veille.

Arrêt en veille :	Arrêt des fonctions réseau en veille.
Toujours actif (Défaut) :	Le réseau est activé en mode veille. L'unité principale peut être contrôle avec un contrôleur compatible réseau.

• Lorsque vous utilisez Denon 2016 AVR Remote App ou HEOS App, faites-le avec le paramètre "Commande réseau" régle sur "Toujours actif".

REMARQUE

• Si "Commande réseau" est régle sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille.

Nom convivial

Le nom convivial est le nom par lequel cet apparéil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

■ Nom convivial

Selectionnez un nom convivial à partir de la liste.

Quand vous sélectionnez "Autre", vous pouvez modifier le nom convivial selon vos préférences.

Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

• Lors de la première utilisation, le nom convivial par défaut est "Denon AVR-X4300H".

Param. défaut

Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié.

Diagnostic

Permet de vérifier la connexion réseau.

■ Connexion physique

Permet de vérifier la connexion physique du port LAN.

OK

Erreur :

Le cable LAN n'est pas connecté.

Vérifiez la connexion.

• Lorsque connecté via un réseau local sans fil, "Connexion Sans fil (Wi-Fi)" s'affiche.

Accès routeur

Permet de vérifier la connexion entre l'appareil et le routeur.

OK

Erreur :

Échec de la communication avec le routeur. Vérifiez les paramètres du routeur.

Accès Internet

Permet de vérifier si cet apparéil a accès à Internet (WAN).

OK

Éreur :

Échec de la connexion à Internet. Vérifiez l'environnement de connexion Internet ou les paramètres du routeur.

Compte HEOS

Effectuez les réglages Compte HEOS.

Un Compte HEOS est nécessaire pour utiliser Favoris HEOS.

Le menu suivant s'affiche si vous n'êtes pas connecté

J'ai un compte HEOS

Si vous avez déjà créé un Compte HEOS, entrez votre identifiant et votre mot de passer pour vous connecter.

Créer un compte

Si vous n'avez pas de Compte HEOS, creez un nouveau Compte HEOS.

Mot de passer oublé

En cas d'oubli du mot de passer, un courriel expliquant comment le réinitialiser vous sera envoyé.

Le menu suivant s'affiche si vous estes déjà connecté

Signed in As

Le Compte HEOS en cours s'affiche.

Changer l'emplacement

Modifier les paramètres régionales pour le Compte HEOS en cours.

Changer le mot de passer

Modifier le mot de passer pour le Compte HEOS en cours.

Supprimer le compte

Supprimer le Compte HEOS en cours.

Déconnexion

Se déconnecter du Compte HEOS en cours.

Général

Effectuer d'autres réglages.

Langue

Permet de régler la langue d'affichage du menu sur l'écran du téléviseur.

English / Français / Espanol (Défaut : English)

• "Langue" peut aussi être réglié avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

• Appuyez longuement sur le bouton de l'unité principale et en même temps pendant au moins 3 secondes.
  "Video Format " apparait sur l'écran.

• Appuyez sur sur l'appareil principal.

^* GUI Language s'affiche sur I'ecran.

1. Utilisez ou sur l'appareil principal et définiissez la langue.
2. Appuyez sur ENTER sur l'appareil principal pour terminer le réglage.

ECO

Configures the parametrage du mode ECO et du mode veille automatique.

Mode ECO

Ceci permet de réduire la consommation électrique lorsqu'ètappeil est sous tension.

Marché :	Réduisez la consommation électrique.
Automatique :	La consommation électrique est automatiquement réduite pour faire correspondre le volume.
Arrêt (Défaut) :	Ne pas réduire la consommation électrique.

• Si vous souhaitez émettre de l'audio à un niveau de volume élevé, il est recommendé de régler "Mode ECO" sur "Arrêt".
• Mode ECO peut également être modifié en appuyant sur ECO sur la télécommande.

Marche (par défaut)

Réglez le mode sur le mode ECO lorsque l'appareil est sous tension.

Dernière (Défaut) :	Le Mode ECO sera réglé sur les régles précédent avant la mise hors tension de l'alimentation.
Marche :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers le mode ECO dans “Marche”.
Automatique :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers le mode ECO dans “Automatique”.
Arrêt :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers le mode ECO dans “Arrêt”.

■ Affichage à l'écran

Affichez la consommation électrique de cet apparéil à l'aide d'un compteur sur l'écran du téléviseur.

Toujours actif :	Affichez toujours le compteur sur l'écran du téléviseur.
Automatique (Défaut) :	Affichez le compteur lors du changement de mode ou de volume.
Arrêt :	Ne pas afficher le compteur.

Veille auto

Paramétrz de manière à ce que l'alimentation de l'appareil commute automatiquement en mode veille.

MAIN ZONE

Permet de régler la durée avant le basculement en mode veille auto lorsqu'aucun signal audio ou video n'est émis de cet apparéil. Avant que l' apparéil n'entre en mode veille, "Veille auto" s'affiche sur l'écran de l' apparéil, ainsi que sur l'écran du menu.

60 min :	L'appareil passe en mode veille au bout de 60 minutes.
30 min :	L'appareil passe en mode veille au bout de 30 minutes.
15 min :	L'appareil passe en mode veille au bout de 15 minutes.
Arrêt (Défaut) :	L'appareil ne passes pas automatiquement au mode veille.

ZONE2/ZONE3

Lorsqu'il n'y a aucune opération pendant une certaine période de temps définie ici, l'appareil se met automatiquement hors tension même s'il y a une entrée audio ou video.

8 heures :	Mets la ZONE2/ZONE3 en état de veille au bout d'environ 8 heures.
4 heures :	Mets la ZONE2/ZONE3 en état de veille au bout d'environ 4 heures.
2 heures :	Mets la ZONE2/ZONE3 en état de veille au bout d'environ 2 heures.
Arrêt (Défaut) :	Ne met pas automatiquement la ZONE2/ZONE3 en état de veille.

Config. de ZONE2 / Config. de ZONE3

Permet de régler les paramètres de lecture audio avec un système ZONE2 et ZONE3.

• Les valeurs régées pour "Liminé volume" et "Vol. allumage" s'affichent en fonction du réglage spécifique pour le volume "Échelle" (p. 181).

Graves

Réglage des graves.

-10 dB - +10 dB (Défaut: 0 dB)

■Aigus

Réglage des aiguus.

-10 dB - +10 dB (Défaut : 0 dB)

Filtre salle-haut

Réglages de la coupure des basse pour réduire la distorsion des basses.

Marché : Les basses sont attenuées.

Arrêt

(Defaut) :

Les basses ne sont pas attenuées.

Niveau canal Gauche

Ajuster le niveau du canal gauche.

-12 dB - +12 dB (Défaut: 0 dB)

Niveau canal Droit

Ajuster le niveau du canal droit.

-12 dB - +12 dB (Défaut: 0 dB)

Canal

Régler si la lecture est en stéreo ou monaurale.

Stereo

(Defaut) :

Selectionner la sortie stéreo.

Mono :

Selectionner la sortie monaurale.

Audio HDMI (ZONE2 uniqueness)

Sélectionne le format du signal audio pour la lecture d'une source HDMI dans ZONE2.

Via (Défaut):	Le signal audio HDMI passé par cette unité vers l'ordinateil dans la ZONE2.
PCM:	L'entrée du signal audio HDMI dans cet apparéil est convertie en un signal PCM qui peut être émis des bornes ZONE2 PRE OUT ou des bornes des enceintes.

Niveau volume

Réglez le niveau de sortie du volume.

Variable (Défaut):	Le volume peut être régé.
1 - 98 (-79.5 dB – 18.0 dB):	Le volume est fixé au niveau souhaité. Impossible de régler le volume avec la télécommande.

• La valeur en décibels (dB) s'affiche lorsque le réglage de "Échelle" est "79.5 dB - 18.0 dB". (p. 181)

Limits volume

Réglages de volume maximum.

60 (-20 dB) / 70 (-10 dB) / 80 (0 dB) (Défaut: 70 (-10 dB))
Arrêt :	Ne pas utiliser de volume maximum.

• Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (p.248)
• La valeur en décibels (dB) s'affiche lorsque le réglage de "Échelle" est "- 79.5 dB - 18.0 dB". (p. 181)

Vol. allumage

Définir le volume à la mise en marche de l'appareil.

Dernière (Défaut):	Utiliser les réglages mémorisés à partir de la dernière session.
Sourdine:	Toujahps passer en sourdine au démarrage de l'appareil.
1 - 98 (-79.5 dB – 18.0 dB):	Le volume est régé au niveau défini.

• Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (p. 248)
• La valeur en décibels (dB) s'affiche lorsque le réglage de "Échelle" est "79.5 dB - 18.0 dB". (p. 181)

■ Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Complet (Défaut) :

Le son est complètement coupé.

-40 dB:

Le son est abaisse de 40 dB.

-20 dB:

Le son est abaisse de 20 dB.

Renommer zone

Changez le titre d'affichage de chaque zone selon votreCHOIX.

Param. défaut :

Le réglage par défaut est restauré pour éditer le nom de zone.

Sélect.Rapid.Nom

Changez le nom de sélection rapide qui s'affiche sur l'écran du téléviseur pour celui que vous préférez.

Selct. rapide 1 / Select. rapide 2 / Select. rapide 3 / Select. rapide 4

Param. défaut :

Le réglage par défaut est restauré pour éoperator le nom de sélection rapide.

Sortie Trigger 1 / Sortie Trigger 2

Sélectionnez les conditions d'activation du déclenchement.

Pour plus de détails sur la manière de connecter la prise TRIGGER OUT, voir "Prise TRIGGER OUT" (p. 89).

Lors du réglage de la zone (MAIN ZONE / ZONE2 / ZONE3)

L'activation de la Sortie Trigger se fait par l'intérimédiaire d'un lien à l'alimentation de la zone réglée sur "Marche".

Lors du réglage de la source d'entrée

Activez le déclenchement si la source d'entrée régée sur "Marche" est sélectionnée.

Lors du réglage pour le moniteur HDMI

Activez le trigger si le moniteur HDMI régle sur "Marche" est sélectionné.

Marche :	Activez le Trigger dans ce mode.
- - - :	N'activez pas le Trigger dans ce mode.

Afficheur façade

Permet de régler les paramètres relatifs à l'afficheur.

Attenuateur

Régler la luminosité d'affichage de cet apparéil.

Clair (Défaut) :	Luminosité d'affichage normale.
Attenuer :	Luminosité d'affichage réduite.
Sombre :	Luminosité très faible.
Arrêt :	Désactiver l'affichage.

• Vous pouvez également ajuster l'affichage en tournant la molette DIMMER sur l'appareil principal.

Témoins des canaux

Permet de régler s'il faut utiliser l'affichage de signal d'entrée ou l'affichage de signal de sortie pour indiquer le canal à l'écran.

Entrées :	Utilise l'affichage du signal d'entrée pour indiquer le canal à l'écran.
Sortie (Défaut) :	Utilise l'affichage du signal de sortie pour indiquer le canal à l'écran.

Micrologiciel

Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l'affichage des messages de notification pour les mises à niveau.

Vérifier mise à jour

Vérifier pour les mises à jour du micrologiciel.

Le micrologiciel peut être mis à jour si la mise à jour du micrologiciel a été publiée.

Màj-Manitant:	Effectuez le processus de mise à jour.Lorsque la mise à jour démarre, l'écran de menu se ferme. Pendant la mise à jour, la progression s'affiche sur l'écran.
Mettre à jour plus tard:	Mettre à jour plus tard.

• Cét apparéil relax automatiquement la mise à jour si la mise à jour échoue. S'il n'est pas possible d'effectuer encore une mise à jour, le message "Update Error" apparait sur l'affichage, suivi de l'un des messages suivants. Vérifiez les conditions en fonction du message et réessayez d'effectuer la mise à jour.
• Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est régle sur "Arrêt".

Affichage	Description
Connection failed. Please check your network, then try again.	La connexion réseau est instable. La connexion au serveur a échoué. Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Update failed. Please check your network, then try again.	Le téléchargement du micrologiciel a échoué. Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Upgrade failed. Please check your network, then try again.	Le téléchargement du micrologiciel a échoué. Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Please check your network, unplug and reconnect the power cord, and try again.	La mise à jour a échoué. Maintenez,enforcée la touche ♂ de l'appareil principal pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le. La mise à jour redémarre automatiquement.
Please contact customer service in your area.	Cet apparéil est peut-être endommagé. Contactez le centre de service client de votre région.

■ Mise à jour auto.

Active les Mises à Jour Automatiques pour que les futures mises à jour soient téléchargees et installées automatiquement lors de la mise en voirde l'appareil.

Mise à jour auto.

Cet apparéil fera automatiquement la mise à jour la plus récente en micrologiciel lors de sa mise en veille.

Marché :	Active les Mises à Jour Automatiques.
Arrêt (Défaut) :	Désactive les Mises à Jour Automatiques.

Fuseau hora

Changer le fuseau hora.

Définir le fuseau horsaire qui correspond à votre zone géographique.

• Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est régé sur "Arrêt".

Autorise mise à jour

Activer ou désactiver les mises à jour et mises à niveau pour cet apparéil.

Marché (Défaut) :	Permet à cet apparéil de receivevoir des mises à jour et mises à niveau.
Arrêt :	Empêche cet apparéil de receivevoir des mises à jour et mises à niveau.

• Ce paramètre cause des incompatibilités entre l'appareil et HEOS App.

■ Notifi. de mise à niv.

Lorsque la mise à niveau la plus récente est disponible, un message de notification s'affiche sur l'écran du téléviseur à la mise sous tension. Le message d'information s'affiche pendant environ 40 secondes lorsque l'appareil est mis sous tension.

Marché (Défaut) :	Affiche le message de mise à niveau.
Arrêt :	N'affiche pas le message de mise à niveau.

• Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est régé sur "Arrêt".

Ajoutez nouvelle option

Permet d'afficher les nouvelles fonctions qui peuvent etre telerchéges sur cet appeareil et d'effectuer la mise a niveau.

Ver. mise à jour :	Permet d'afficher les éléments àmettre àniveau.
Statut mise à niv. :	Permet d'afficher une liste des fonctions supplémentaires disponibles grâce à la mise à niveau.
Mise à niveau :	Lancer le processus demettre à niveau.Lorsque la mise à niveau démarre,l'écran de menu se ferme. Pendant la mise à niveau, la durée éçoulée s'affiche.

• Voir le site Web de Denon pour plus de détails concernant les mises à niveau.
• Quand la procédure est terminée, "Enregistré" s'affiche dans ce menu et les mises à niveau peuvent être exécutées. Si la procédure n'a pas été effectuee, "Non enregistré" s'affiche.

Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure.

Le code ID peut également être affiché en appuyant sur les touches et INFO de l'appareil principal et en les maintainant enfoncées pendant au moins 3 secondes.

• Si l'opération de mise à niveau ne réussit pas, un message d'erreur identique à celui de l'opération "Micrologiciel" - "Mise à jour" est affché à l'écran.
  Vérifie les réglages et l'environnement réseau puis effectuez à nouveau la mise à niveau.
• Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est régé sur "Arrêt".

Remarques concernant l'utilisation de "Mise à jour" et "Ajoutez nouvelle option"

• Pour utiliser ces fonctions, votre système doit avoir les spécifications et les réglages nécessaires à une connexion Internet. (p. 86)
• Ne coupez pas l'alimentation tant que l'actualisation ou mise à niveau n'est pas terminée.
• Environ 1 heures est nécessaire pour que la procédure de mise à jour/ mise à niveau soit terminée.
• Lorsque l'actualisation / mise à niveau démarre, les opérations normales de cet apparéil ne peuvent plus être effectuées jusqu'à la fin de laactualisation / mise à niveau. Dans certains, cas, l'opération peut réinitialiser les données sauvégardées notamment pour les paramètres de cet apparéil.
• En cas d'éché c de la mise à jour ou de la mise à niveau, appuyez sur la touche de l'appareil et maintenez-la enfoncée pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le. Àpres environ 1 minute, "Please wait" apparait à l'écran et la mise à jour redémarre. Si l'erreur se repête, vérifie l'environnement du réseau.

• Les informations concernant les fonctions "Mise à jour" et "Ajoutez nouvelle option" seront publiées sur le site Internet Denon chaque fois que des plans les concernant seront arrêtés.

Informations

Affichage d'informations sur les réglages cet apparéil, les signaux d'entrée etc.

Audio

Affiche les informations audio pour MAIN ZONE.

Mode son :	Le mode audio actif s'affiche.
Signal d'entrée :	Le type de signal d'entrée s'affiche.
Format :	Le nombre de canaux de signal d'entrée (présence de canaux avant, surround, LFE) s'affiche.
Fréq. échantillonage. :	La fréquence d'échantillonnage du signal d'entrée s'affiche.
Décalage :	La valeur de correction de la normalisation des dialogues s'affiche.
Drapeau :	Il s'affiche en entrant les signaux avec canal surround arrêté. “MATRIX” s'affiche avec les signaux d'entrée DTS-ES Matrix, “DISCRETE” avec les signaux DTS-ES Discrete. De plus, “Headphone:X” s'affiche lorsque vous entrez des signaux Headphone:X, qui sont optimaux pour la lecture avec un casque audio.

Vidéo

Affiche les signaux d'entrée/de sortie HDMI et les informations du moniteur HDMI pour MAIN ZONE.

InfosignalHDMI

Résolutions / Espace couleurs / Profondeur pixel

Moniteur HDMI 1 / Moniteur HDMI 2

Interface / Résoluti. support.

ZONE

Permet d'afficher des infos sur les réglages actuels.

MAIN ZONE :	Cet élément présente des infos sur les régles de la MAIN ZONE. L'information affichée est différente en fonction de la source d'entrée.
ZONE2/3 :	Cet élément présente des informations sur les régles de la ZONE2 et de la ZONE3.

■ Micrologiciel

Version :	Affiche les informations relatives au micrologiciel actuel.
DTS Version :	Affiche la version DTS en cours.

■ Notification

Affiche et regle les notifications.

De même, permet d'afficher ou non la notification lorsque

l'alimentation est sous tension.

Alertes de notification

Marche (Défaut) :	Des messages de notification sont affichés.
Arrêt :	Les messages de notification ne sont pas affichés.

• Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, le volume, le nom du mode audio et d'autres informations dans la partie inférieure de l'écran.

Données d'utilisation

Pour nous aider à améliorer nos produits et le service client, Denon collecte des informations de manière anonyme sur la manière dont vous utilisez votre(APpeareil (telles que les sources d'entrée,les modes audio et les réglages des enceintes féquement utilisés).

Denon ne transmettra jamais les informations collectées à des parties hierces.

Oui :	Ils fournissent des informations sur l'état du fonctionnement de cet apparéil.
Non :	Ne fournit pas d'informations sur l'état de fonctionnement de cet apparéil.

Verrou de config.

Protection des réglages contre toute modifications involontaire.

Verrouillez

Marché :	Activer la protection.
Arrêt (Défaut) :	Désactiver la protection.

Lorsque you annulez le réglage, mettez "Verrouillez" sur "Arrêt".

REMARQUE

• Lorsque "Verrouillez" est réglé sur "Marche", notamment de réglage ne s'affiche à l'exception de "Verrou de config".

Commande d'appareils externes avec la télécommande

Quand les codes prépréglés sont enregistrés sur la télécommande incluse, elle peut alors être utilisée pour le fonctionnement d'appareils différents, comme les lecteurs DVD ou TV d'autres marques.

Enregistrement des codes préréglés

Deux méthodes d'enregistrement des codes préregliés sont disponibles : la méthode simple consistant à enregistrer les codes préregliés de lecteurs Denon, et la méthode consistant à enregistrer les numéroes préregliés des dispositifs d'autres fabricants.

• "Enregistrement de lecteurs Denon" (p. 259)
• "Enregistrement en entrant des numéroes prérgélés" (p. 260)

■ Enregistrement de lecteurs Denon

Utilisez la méthode simple suivante pour enregistrer les codes préregliés des lecteurs Blu-ray Disc, des lecteurs DVD et des lecteurs CD de Denon.

Enregistrement de lecteurs Blu-ray Disc

1 Appuyez sur Blu-ray et OPTION et maintenance-les enforcées jusqu'à ce que les témoins DEV., TV et AVR de la télécommande clignotent en vert, puis relâchez.

Enregistrement de lecteurs DVD
1 Appuyez sur DVD et OPTION et maintenance-les enforcées jusqu'à ce que les témoins DEV., TV et AVR de la télécommande clignotent en vert, puis relâchéz.
Enregistrement de lecteurs CD
1 Appuyez sur CD et OPTION et maintenez-les enforcées jusqu'à ce que les témoins DEV., TV et AVR de la télécommande clignotent en vert, puis relâchez.

Enregistrement simultané de plusieurs lecteurs

1 Appuyez sur QUICK SELECT 1 - 4 et OPTION et maintenez-les enforcées jusqu'à ce que les témoins DEV., TV et AVR de la télécommande clignotent en vert, puis relâchéz.

Dispositifs à enregistrer simultanément			Maintenez enfoncés les commandes
Lecteur Blu-ray Disc	Lecteur DVD	Lecteur CD
✓	✓		QUICK SELECT 1 et OPTION
✓		✓	QUICK SELECT 2 et OPTION
	✓	✓	QUICK SELECT 3 et OPTION
✓	✓	✓	QUICK SELECT 4 et OPTION

REMARQUE

• Selon le modele et l'année de la fabrication de votre équipement, certains touches peuvent ne pas etre utilisables. Dans ce cas, essayez "Enregister en saississant les numeros prereglés" (p.260).

■ Enregistrement en entrant des numérios préréglés

Le tableau suivant présente les groupes d'appareils qui peuvent être enregistrés pour chaque touche de sélection de source d'entrée. Vérifiez préalablement le numéro préréglé de l'appareil que vous pouze enregistrer dans le fjichier "Remote Control Preset Codes". http://manuals.denon.com/AVRX4300H/preset/ AVRX4300HPresetCodes.pdf

Bouton	Groupes d'appareils qui peuvent être enregistrés
CBL/SAT	Groupe CBL/SAT
Blu-ray	Groupe VCR/PVR, Groupe BD/DVD
GAME	Groupe CBL/SAT, groupe VCR/PVR, Groupe BD/DVD, groupe audio
MEDIA PLAYER	Groupe CBL/SAT
DVD	Groupe VCR/PVR, Groupe BD/DVD
AUX1	Groupe CBL/SAT, groupe VCR/PVR, groupe BD/DVD, groupe audio
AUX2	Groupe CBL/SAT, groupe VCR/PVR, Groupe BD/DVD, groupe audio
CD	Groupe audio
TV AUDIO	Groupe TV

1 Appuyez sur la touche de source d'entrée sur laquelle enregistrer le code préréglé et SETUP et maintenance-les enforcées jusqu'à ce que les témoins DEV., TV et AVR s'allument en vert.
2 Entre le code préréglé (5 chiffres) référencé pour le dispositif dans le tableau des codes préréglés à l'aide des touches numéroétées (0 - 9) de la télécommande.

REMARQUE

• Certains fabricants utilisent plus d'un type de code de télécommande. Préfélez les codes à modifier et vérifie qu'ils fonctionnent correctement.
• Selon le modele et l'année de la fabrication de votre équipement, certains touches peuvent ne pas etre utilisables.

Commande des dispositifs

Pour commander un dispositif externe, appuyez sur la touche de source d'entrée enregistrée avec le code prénéglé, suivie de l'une des touches des tableaux suivants.

• Le témoin "DEV." s'allume lors de l'utilisation d'un dispositif externe.
• Le témoin "TV" s'allume lors de l'utilisation d'un téléviseur.
• Pour utiliser le menu de cet apparéil, appuyez sur MAIN avant d'utiliser l' apparéil. Le tímeoin du mode de fonctionnement "AVR" s'allume lors de l'utilisation de cet apparéil.

Groupe CBL/SAT

Utilisation avec (boitier pour satellite (SAT) / cable (CBL) / Lecteur multimédia / TV IP)

Touches de commande	Fonction
DEVICE Ⓞ	Mise sous/hors tension
DEVICE MENU	Menu
CH/PAGE ▲▼	Changement de canal (haut/bas)
INFO	Informations
OPTION	Sous-menu, Option
△ ∇◁▷	Utilisation du curseur
ENTER(Curseur)	Valider
BACK	Retour
SETUP	Menu de page d'accueil
←←▶→	Ignorer le chapitre
►	Lecture
←←▶→	Retour rapide/Avance rapide
■	Pause
■	Arrêt
0-9, +10	Sélection de canal
ENTER(Nombre)	Saisie 3 chiffres

• En fonction de l'appareil, il est possible que le courant ne soit pas mis hors tension pour les boutons DEVICE ♂.

Groupe TV Utilisation avec (TV)

Touches de commande	Fonction
TV ♂	Mise sous/hors tension du téléviseur
TV INPUT	Basculement de l'entrée TV
TV MENU	Menu du téléviseur
CH/PAGE ▲▼	Changement de canal (haut/bas)
INFO	Informations
OPTION	Sous-menu, Option
△∇◁▷	Utilisation du curseur
ENTER(Curseur)	Valider
BACK	Retour
SETUP	Configuration
←▲→■	Ignorer le chapitre
►	Lecture
←▲→►	Retour rapide/Avance rapide
■	Pause
■	Arrêt
0-9,+10	Sélection de canal
ENTER(Nombre)	Saisie 3 chiffres

Groupe VCR/PVR

Utilisation avec (magnétoscope (VCR)/enregistreur video numérique (PVR))

Touches de commande	Fonction
DEVICE Ⓞ	Mise sous/hors tension
DEVICE MENU	Menu
CH/PAGE ▲▼	Changement de canal (haut/bas)
INFO	Informations
OPTION	Sous-menu, Option
△∇◁▷	Utilisation du curseur
ENTER	Valider
BACK	Retour
SETUP	Configuration
←▶→	Ignorer le chapitre
►	Lecture
←▲→	Retour rapide/Avance rapide
■	Pause
■	Arrêt
0-9,+10	Sélectionnez le titre, le chapitre ou le canal

• En fonction de l'appareil, il est possible que le courant ne soit pas mis hors tension pour les boutons DEVICE ⋅ et TV ⋅.
• TV et TV INPUT touches peuvent être utilisées à tout moment sans utiliser le bouton TV.

Groupe BD/DVD

Utilisation du groupe BD/DVD (lecteur Blu-ray Disc/lecteur HD-DVD/lecteur DVD/enregistreur DVD)

Touches de commande	Fonction
DEVICE Ⓞ	Mise sous/hors tension
DEVICE MENU	Menu (surgissant)
CH/PAGE ▲▼	Changement de canal (haut/bas)
INFO	Informations
OPTION	Menu initial
△ ∇ < ▷	Utilisation du curseur
ENTER	Valider
BACK	Retour
SETUP	Configuration
←▶→	Ignorer le chapitre
►	Lecture
←▶→	Retour rapide/Avance rapide
■	Pause
■	Arrêt
0-9, +10	Sélectionnez le titre, le chapitre ou le canal

Groupe Audio

Utilisation avec (lecteur CD/enregistreur CD)

Touches de commande	Fonction
DEVICE Ⓞ	Mise sous/hors tension
INFO	Informations
Δ∇ < ▲▷	Utilisation du curseur
ENTER	Validator
←▶→	Ignorer la plage
►	Lecture
←▶→	Retour rapide/Avance rapide
■	Pause
■	Arrêt
0-9, +10	Sélection de la piste

• En fonction de l'appareil, le bouton DEVICE exécuté uniquement la mise sous tension. (En fonction de l'appareil, il est possible que certains modèles Denon ne puisent être utilisés qu'avçac l'alimentation sous tension.)

Initialisation des codes préréglés enregistrés

1 Appuyez sur MAIN et OPTION et maintenez-les enforcées jusqu'à ce que les témoins DEV., TV et AVR de la télécommande clignotent en vert, puis relâchéz.

Spécification de la zone d'opération avec la télécommande

Pour éviter toute fausse manoeuvre accidentelle, vous pouvez définir la zone pour laquelle la télécommande est utilisé.

1 Appuyez et maintenez enfoncée soit les touches MAIN, Z2 ou Z3 et SETUP en même temps jusqu'à ce que le DEV., TV, et AVR voyants se mettent à clignoter en vert.

MAIN :	Si vous utilisez seulement MAIN ZONE
Z2:	Si vous utilisez MAIN ZONE et ZONE2
Z3 (Défaut) :	Si vous utilisez MAIN ZONE, ZONE2 et ZONE3

Réinitialisation de la télécommande

Tous les réglages par défaut sont rétablis.

1 Appuyez sur DEVICE MENU et maintenez-la enfoncée jusqu'à ce que les témoins DEV., TV et AVR de la télécommande clignotent en vert, puis relâchez.
2 Appuyez sur 9, 8 et 1, dans cet ordre.

Les témoins DEV., TV et AVR clignotent deux fois. Tous les réglages par défaut sont rétablis.

Contenu

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur	267
Je souhaiteMAINTER le volume au même niveau lorsque je mets l'appareil sous tension	267
Je souhaite avoir le subwoofer toujours en sortie audio	267
Je souhaite une meilleure clarté des voix dans les films	267
Je souhaiteMAINTER les basses et la clarté pendant la lecture à un niveau de volume faible	267
Je souhaiteajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films	267
Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle	268
Je souhaiteassocier une réserve à la musique actuelle	268
Je souhaiteignorer les sources d'entrée inutilisées	268
Je souhaiteprofiter de la même musique dans toutes les zones de la maison, soit, etc.	268
Je souhaite minimiser le délaïd des signaux videoo lorsque je joue à un jeu sur ma console deiaux	268
Je souhaiteutiliser cet appeareil à l'aide de la télécommande du télévisueur	268

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension	270
Les opérations ne peuvent pas être effectuées via la télécommande	271
L'affichage sur cet apparéil n'affiche rien	271
Aucun son n'est émis	272
L'audio souhaité n'est pas émis	273
Le son est interrompu ou on entend des bruits	275
Aucune video ne s'affiche sur le téléviseur	276
L'écran du menu ne s'affiche pas sur le téléviseur	277
Impossible de dire AirPlay	278
Impossible de dire les dispositifs mémoire USB	279
Impossible de dire le Bluetooth	280
Impossible de dire la radio Internet	281
Impossible de dire les fichiers musiques sur le PC ou le NAS	282
Plusieurs services en ligne ne peuvent pas être lus	283
La fonction HDMI Contrôle ne fonctionne pas	283
Impossible de se connecter à un réseau local sans fil	284
Lors de l'utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement	285

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur

• Reglez la limite supérieure du volume pour "Liminé volume" préalablement dans le menu. Ceci empêche des enfants ou d'autres personnes de trop augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. ("Volume" (p. 181), "Liminé volume" (p. 248))

Je souhaite maintainir le volume au même niveau lorsque je mets l'appareil sous tension

• Par défaut, le réglage de volume lorsque l'alimentation a été préalablement réglée sur veille sur cet apparéil est appliquée à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour "Vol. allumage" dans le menu. Vous pouvez définir ceci pour chaque zone. ("Volume" (R p. 181), "Vol. allumage" (R p. 248))

Je souhaite avoir le subwoofer toujours en sortie audio

• En fonction des signaux d'entrée et du mode audio, le subwoofer peut ne pas transmettre d'audio. Lorsque "Mode subwoofer" dans le menu est reglé sur "LFE+Main", vous pouze faire en sorte que le subwoofer transmette toujours de l'audio. (p. 232)

Je souhaite une meilleure clarté des voix dans les films

• Utilisez "Réglage niv Dialog" dans le menu pour ajuster le niveau ("Réglage niv Dialog"). (p. 173)

Je souhaite maintainir les basses et la clarté pendant la lecture à un niveau de volume faible

• Reglez "Dynamic EQ" dans le menu sur "Marche". Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d'un audio cristallin sans perte de basses même pendant la lecture à un faisible niveau de volume. (p. 183)

Je souhaite ajuster automatiquement la differenc de niveau du volume dans le contenu, tel que la television et les films

• Paramétrez l'options "Dynamic Volume" du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaité. (p. 184)

Je souhaite régler l'environnement d'écoute optimé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle.

• Effectuez "Conf.Audyssey". Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d'écoute. (p. 205)

Je souhaite associer une video à la musique actuelle

• Reglez "Select. Video" dans le menu d'options sur "Marche". Vous pouze associier la musique actuelle à votre source video souhaitee à partir d'un décodeur ou DVD, etc. tout en écoutant de la musique depuis un tuner, un CD, une cellule phono, Internet, l'USB ou Bluetooth. (p. 135)

Je souhaite ignorer les sources d'entrée inutilisées

• Reglez les sources d'entrée sur "Masquer les sources" dans le menu. Ceci vous permet d'ignorer les sources d'entrée inutilisées lorsque vous faites pivoter la molette SOURCE SELECT de cet apparéil. (p. 203)

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

• Reglez "Toutes zones stéreo" dans le menu d'options sur "Démarrer". Vous pouvez dire dans une autre piece (ZONE2, ZONE3) la musique qui est jouée au même moment dans MAIN ZONE. (p. 137)

Je souhaite minimiser le délambda des signaux video lorsque je joue à un jeu sur ma console de yeux

Lorsque la video est retardée par rapport aux fonctions des touches avec le contrôleur sur la console deieux,reglez "Mode video" dans le menu sur Jeu". (p.195)

Je souhaite utiliser cet appareil à l'aide de la télécommande du téléviseur

• Sélectionnez "AV Receiver" dans un menu du téléviseur tel que "Entrée" ou "Utiliser un apparéil HDMI raccordé". Le Menu intelligent de cet apparéil s'affiche sur le téléviseur. Vous pouvez utiliser ce Menu intelligent à l'aide de la télécommande de votre téléviseur.

• La méthode de sélection diffère en fonction du téléviseur. Consultez le manuel de l'utilisateur de votre téléviseur pour plus de détails.

Dépistage des pannes

Si un problème se produit, vérifie d'abord les points suivants:

1. Les connexions sont-elles correctes?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement?

Si cet apparéil ne fonctionne pas correctement, vérifie les symptômes dans cette section.

Si les symptomes ne correspondent pas à l'un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet apparéil. Dans ce cas, débranchez immédiatement l'alimentation et contactez le magasin où vous avez achété cet apparéil.

L'alimentation ne se met pas sous/hors tension

Symptôme	Cause/Solution	Page
L'appareil ne s'allume pas.	• Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale.	90
L'appareil se met automatiquement hors tension.	• La minuterie sommeil est réglée. Mettez l'appareil sous tension.	155
	• "Veille auto" est régle. "Veille auto" est déclenché lorsqu'aucune opération n'est effectué pendant un certain temps. Pour désactiver "Veille auto",définissez l'options "Veille auto" du menu sur "Arrêt".	246
L'alimentation se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 2 secondes environ.	• En raison de la hausse de température dans cet apparéil, le circuit de protection fonctionne. Mettez l' apparéil hors tension, patientez une heures environ jusqu'à ce qu'il ait suffisamment refroidi. Puis, mettez l' apparéil à nouveau sous tension.	315
	• Veuilles réinstaller cet apparéil dans un endroit bien ventilé.	-
L'appareil se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 0,5 secondes environ.	• Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du cable des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet apparéil. Àprouv avoir débranché le cordon d'alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil.	40
	• Baissez le volume et mettez l' apparéil à nouveau sous tension.	92
	• Le circuit de l'amplificateur de cet apparéil est défailleant. Débranchez le cordon d'alimentation et contactez notre centre de service client.	-
L'appareil ne s'éteint pas lorsque vous appuyez sur le bouton de mise sous tension. "ZONE2 On" ou "ZONE3 On" apparait sur l'écran.	• L'alimentation dans la ZONE2 ou la ZONE3 est activée. Pour couper l'alimentation de l' apparéil (en veille), appuyer soit sur la touche ZONE2 ON/OFF ou ZONE3 ON/OFF sur l' apparéil, ou appuyez sur le bouton POWER ♂ après avoir appuyé sur la touche Z2 ou Z3 de la télécommande.	-
L' apparéil ne s'éteint pas lorsque vous appuyez sur le bouton de mise sous tension. "HEOS On" S'affiche sur l'écran.	• Un apparéil HEOS sur le même réseau est en train de dire une source extérieure à cet apparéil. Arrêtez la lecture sur l' apparéil lorsque vous éteignez cet apparéil (en la mettant en veille). L' apparéil s'éteindra automatiquement après environ 20 minutes.	-

Les opérations ne peuvent pas etre effectuees via la telecommande

Symptôme	Cause/Solution	Page
Les opérations ne peuvent pas être effectuées via la télécommande.	• Les piles sont usées. Remplacez-les par des piles neuves.	9
	• Faites fonctionner la télécommande à une distance d'environ 23 ft/7 m de cet apparéil et à un angle de 30°.	9
	• Retirez tout obstacle se trouvant entre cet apparéil et la télécommande.	—
	• Insérez les piles en respectant la polarité indiquée par les repères ⊕ et ⊙.	9
	• Le capteur de télécommande de l' apparéil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l' apparéil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.	—
	• La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifique sur la télécommande. Appuyez sur MAIN, Z2 ou Z3 pour sélectionner la zone à utiliser.	172
	• Le mode de fonctionnement de la télécommande permet de commander d'autres apparéils. Appuyez sur MAIN pour définiir le mode de fonctionnement sur AVR.	262
	• Lorsque vous utilisez un dispositif video 3D, la télécommande de cet apparéil peut ne pas fonctionner en raison des communications infrarouges entre les apparéils (telles que des lunettes et un téléviseur pour l'affichage 3D). Dans ce cas, ajustez la direction des apparéils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet apparéil.	—

L'affichage sur cet apparéil n'affiche rien

Symptôme	Cause/Solution	Page
L'écran est étéint.	• Paramétrz l'options "Attenuateur" du menu sur tout autre可以选择 que "Arrêt".	250
	• Lorsque le mode audio est régé sur "Pure Direct", l'affichage est hors tension.	140

Aucun son n'estémis

Symptôme	Cause/Solution	Page
Aucun son n'est transmis aux enceintes.	• Vérifiez les connexions de tous les apparêls.	31
	• Insérez complètement les cables de connexion.	—
	• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.	—
	• Vérifiez l'état des cables.	—
	• Vérifiez que les cables d'enceintes sont correctement connectés. Vérifiez que les fils conducteurs des cables entrent en contact avec la partie métallique des bornes des enceintes.	40
	• Serrez fermement les bornes d'enceintes. Vérifiez les bornes des enceintes pour un évientuel relâchement.	40
	• Vérifiez qu'une source d'entrée correcte est sélectionnée.	92
	• Réglage du volume.	93
	• Annulez le mode de sourdine.	93
	• Vérifiez le réglage de la borne d'entrée audio numérique.	200
	• Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est réglée pour être désactivée par défaut.	—
	• Lorsque un casque audio est branché dans la prise PHONES sur l'appareil principal, le son n'est pas émis par la borne d'enceintes et le connecteur PRE OUT.	—
Aucun son n'est transmis lors de l'utilisation de la connexion DVI-D.	• Lorsque cet apparêtil est connecté à un dispositif équipé d'une borne DVI-D, aucun son n'est transmis. Effectuez une connexion audio séparée.	—

L'audio souhaité n'est pas émis

Symptôme	Cause/Solution	Page
Le volume n'augmente pas.	• Le volume maximal défini est trop faible. Réglez le volume maximal à l'aide de l'options "Limite" du menu.	181
	• Effectuez le traitement de la correction du volume approprié en fonction des régles et du format de l'audio d'entrée, pour que le volume puisse ne pas atteindre la limite supérieure.	—
Aucun son n'est transmis lors de l'utilisation de la connexion HDMI.	• Vérifiez la connexion des connecteurs HDMI.	74
	• Pour diffuser un flux audio HDMI par les enceintes, paramétrez l'options "Sortie audio HDMI" du menu sur "AVR". Pour transmettre du téléviseur, réglez "TV".	189
	• Lors de l'utilisation de la fonction HDMI Contrôle, vérifiez que la sortie audio est réglée sur l'amplificateur AV sur le téléviseur.	152
Aucun son n'est transmis à une enceinte spécifique.	• Vérifiez que les câbles des enceintes sont correctement connectés.	—
	• Vérifiez qu'une sélection autre que "Aucun" est réglé pour le réglage "Config. enceintes" dans le menu.	223
	• Vérifiez le réglage "Mode affectation" dans le menu.	216
	• Lorsque le mode audio est "Stereo" et "Virtual", l'audio est uniquement transmis des enceintes avant et du subwoofer.	—
Aucun son n'est émis par le subwoofer.	• Vérifiez les connexions du subwoofer.	—
	• Allumez le subwoofer.	—
	• Réglez "Config. enceintes" - "Subwoofer" dans le menu sur "1 enceinte" ou "2 enceintes".	224
	• Quand le paramètre "Config. enceintes" - "Avant" dans le menu est réglé sur "Large", en fonction du signal d'entrée et du mode audio, il est possible qu'aucun son ne soit transmis au subwoofer.	224
	• Lorsqu'aucun signal audio subwoofer (LFE) est inclus dans les signaux d'entrée, il est possible qu'aucun son ne soit transmis du subwoofer.	232
	• Vous pouvez decide que le subwoofer transmette toujours du son en réglient "Mode subwoofer" sur "LFE+Main".	232
Le son DTS n'est pas émis.	• Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur "DTS".	—
Pas de signal audio Dolby Atmos, Dolby TrueHD, DTS-HD, Dolby Digital Plus.	• Effectuez les connexions HDMI.	78
	• Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, "PCM" est régle par défaut.	—
Il est impossible de sélectionner le mode DTS Neural:X.	Il est impossible de sélectionner DTS Neural:X lorsque vous utilisez le casque.	-
Le mode Dolby Surround ne peut pas'être sélectionné.	Le Dolby Surround ne peut pas'être sélectionné lorsque vous utilisez des écouteurs.	-
Il n'est pas possible de sélectionner d'autres modes audio que "Stereo" ou "Direct".	Vous ne pouvez sélectionner que "Stereo" ou "Direct" comme mode audio si vous entrez des signaux Headphone:X.	255
Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFCTM ne peuvent pas'être sélectionnés.	Ces réglages ne peuvent pas'être sélectionnés lorsque vous effectuez "Conf.Audyssey®".	205
	Basculez sur un mode audio autre que "Direct" ou "Pure Direct".	140
	Ces réglages ne peuvent pas'être sélectionnés lors de l'utilisation d'écouteurs.	-
Impossible de sélectionner "Restorer".	Vérifié que l'appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage.=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction "Restorer" est inopportante.	179
	Basculez sur un mode audio autre que "Direct" ou "Pure Direct".	140
Aucun son n'est émis de PRE OUT ou des enceintes pour ZONE2/ZONE3.	Dans ZONE2/ZONE3, l'audio peut être lu lorsque l'entrée des signaux des bornes numériques (OPTICAL/COAXIAL) est au format PCM 2 canaux.	-
	Dans ZONE2, l'audio peut être lu lorsque l'entrée des signaux de la borne HDMI est au format PCM 2 canaux. Pour dire l'audio dans ZONE2 sans tenir compte du format du signal d'entrée, réglez "Audio HDMI" dans le menu sur "PCM". En fonction du dispositif de lecture, l'audio peut ne pas être lu même avec ce réglage. Si tel est le cas, réglez le format audio sur "PCM (2ch)" sur le dispositif de lecture.	248
	Lors de l'écoute d'un fichier audio depuis un périphérique Bluetooth en ZONE2/ZONE3, supprimez tout obstacle entre le périphérique Bluetooth et cet apparéil, et utilisez-le à une distance d'environ 98,4 ft/30 m.	-

Le son est interrompu ou on entend des bruits

Symptôme	Cause/Solution	Page
Pendant la lecture de la radio Internet ou d'un dispositif mémoire USB, l'audio est occasionnellement interrompu.	Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l'audio peut être occasionnellement interrompu.	-
	La vitesse de communication réseau est lente ou la station radio estOccupée.	-
Lorsque vous passerez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet apparéil.	Lorsque vous passerez un appel, restez à une distance de 0,7 ft/20 cm minimum entre l'iPhone et cet apparéil.	-
Du bruit se produit souvent lors de diffusion FM/AM.	Changez l'orientation ou la position de l'antenne.	84
	Séparer l'antenne cadre AM de l' apparéil.	-
	Utilisez une antenne extérieure.	84
	Éloignez l'antenne des autres câbles de connexion.	84
Lessonssemblant distordus.	Baissez le volume.	93
	Réglez "Arrêt" sur "Mode ECO". Lorsque "Marche" ou "Automatique" est en "Mode ECO", l'audio peut être distordu lorsque le volume de lecture est élevé.	244
Le son est coupé lors de l'utilisation d'une connexion Wi-Fi.	La bande de fréquence utilisée par le réseau local sans fil est également utilisée par les jours à micro-ondes, les téléphones sans fil, les contrôleurs de produits sans fil ainsi que d'autres appareils du réseau local sans fil. L'utilisation de ces appareils en même temps que cet apparéil peut provoquer une coupure de la lecture en raison d'une interférence électronique. Il est possible de remédier aux coupures de lecture en utilisant les méthodes suivantes.- Installes les appareils qui provoquent des interférences à l'écart de cet apparéil.- Mettez hors tension les appareils qui provoquent des interférences.- Modifiez les paramètres du canal du routeur auquel cet apparéil est connecté. (Consultez le manuel d'instruction du routeur sans fil pour plus de détails sur la manière de changer le canal.)- Passez à une connexion LAN cable.	86
	Notamment lors de la lecture de gros fichiers musicaux, en fonction de votre environnement de réseau local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN cable.	237

Aucune video ne s'affiche sur le téléviseur

Symptôme	Cause/Solution	Page
Aucune image ne s'affiche.	• Vérifiez les connexions de tous les apparciels.	74
	• Insérez complètement les cables de connexion.	—
	• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversésment reliées.	—
	• Vérifiez l'état des cables.	—
	• Faites correspondre les réglages d'entrée à la borne d'entrée du téléviseur connecté à cet apparéil.	200
	• Vérifiez que la source d'entrée correcte est sélectionnée.	92
	• Vérifiez le réglage de la borne d'entrée video.	200
	• Vérifiez que la résolution du lecteur correspond à celle du téléviseur.	255
	• Vérifiez que le téléviseur est compatible avec le système de protection des droits d'auteur (HDCP). Si l'apparéil est connecté à un matériel non compatible avec le système HDCP, le signal video ne sera pas correctement transmis.	290
	• Pour de profiter d'un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un apparéil de lecture et un téléviseur compatibles HDCP 2.2.	—
	• Le signal HDMI ne peut pas être converti en signal analogique. Utilisez des connexions analogiques.	291
	• Pour dire une video 4K (60/50 Hz), utilisez un "High Speed HDMI Cable" ou un "High Speed HDMI Cable with Ethernet". Pour obtenir une plus grande fidélité avec les vidEOS 4K (60/50 Hz), il est recommendé d'utiliser un "Premium High Speed HDMI Cables" ou un "Premium High Speed HDMI Cables with Ethernet" possédant une étiquette de cable mentionnant HDMI Premium Certified Cable sur l'emballage du produit.	—
Aucune video ne s'affiche sur le téléviseur avec la connexion DVI-D.	• Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP).	290
Aucune video à partir d'une source d'entrée, telles qu'une console de jeux s'affiche sur le téléviseur.	• Lorsque des signaux de video spéciaux sont transmis à partir d'une console deieux, etc., la fonction Conversion video peut ne pas fonctionner. Connectez la borne d'entrée à la borne de sortie du monitateur du même type.	—
Pendant que le menu est affchéé, aucune video ne s'affiche sur le téléviseur.	• La video en cours de lecture ne s'affichera pas sur l'arrêtre-plan du menu lorsque le menu est actionné pendant la lecture des signaux video suivants. - Certaines images de contenu video 3D - Images de résolution d'ordinateur (exemple : VGA) - Video ayant un rapport d'aspect autre que 16:9 ou 4:3 - Video 4K	—
Lors de l'utilisation de HDMI ZONE2, la sortie video dans MAIN ZONE est interrompue.	• Lorsque ZONE2 fonctionne avec la même source d'entrée sélectionnée pour MAIN ZONE et ZONE2, la video dans MAIN ZONE peut être interrompue.	—

L'écran du menu ne s'affiche pas sur le téléviseur

Symptôme	Cause/Solution	Page
L'écran du menu ou l'écran d'informationsd'état nes'affiche pas sur le téléviseur.	L'écran du menu s'affiche uniquement sur cet apparéil et un téléviseur connecté par cable HDMI. Si cet apparéil est connecté à un téléviseur au moyen d'une borne de sortie videoe différente, vous pouvez l'utiliser pendant que vous regardez l'écran sur cet apparéil.	—
	Les informations d'état ne s'afficheront pas sur la TV lorsque les signaux videoe suivants sont en cours de lecture.- Certaines images de contenu videoe 3D- Images de résolution d'ordinateur (exemple : VGA)- Video ayant un rapport d'aspect autre que 16:9 ou 4:3	256
	Lorsqu'une videoe 2D est convertie en videoe 3D sur le téléviseur, l'écran de menu ou l'écran d'information de statut ne s'affiche pas correctement.	256
	En mode de lecture pure direct, l'écran de menu ou l'écran d'informations d'état ne s'affiche pas.Basculez sur un mode audio autre que le mode pure direct.	139
	Définissez le réglage "Format TV" dans le menu sur une sélection appropriée pour le téléviseur.	199

■ Impossible de lire AirPlay

Symptôme	Cause/Solution	Page
L'icône AirPlay n'apparait pas dans iTunes ou sur l'iPhone / iPod touch / iPad.	Cet apparéil et l'ordinateur ou l'iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet apparéil.	86
	Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n'est pas compatible avec AirPlay. Mettez à jour le micrologiciel à la version plus réalisée.	—
Pas de signal audio.	Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lié au volume sur cet apparéil. Définissez un niveau de volume approprié.	—
	La lecture AirPlay ne s'effectue pas ou cet apparéil n'est pas sélectionné. Cliquez sur l'icône AirPlay sur l'écran iTunes ou de l'iPhone / iPod touch / iPad et sélectionnez cet apparéil.	127
L'audio est interrompu pendant la lecture AirPlay sur l'iPhone / iPod touch / iPad.	Quittez l'application exécutée en arrêté-plan de l'iPhone/iPod touch/iPad, puis utilisez AirPlay pour lui vos fichiers.	—
	Certsains facteurs externes peuvent affecter la connexion sans fil. Modifiez l'environnement réseau ennant des mesures, telles que raccourcir la distance du point d'accès LAN sans fil.	—
iTunes ne peut pas être lu via la télécommande.	Activez le réglage "Autoriser la commande audio d'iTunes à partir de haut-parleurs distants" sur iTunes. Ensuite, vous pouze lancer les opérations de lecture, pause et de saut via la télécommande.	—

• Impossible de dire les dispositifs mémoire USB

Symptôme	Cause/Solution	Page
Cet apparéil ne peut pas reconnaître le dispositif mémoire USB.	Déconnectez et reconnectlez le dispositif mémoire USB.	83
	Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.	—
	Cet apparéil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB.	—
	Le dispositif mémoire USB doit être au format FAT16 ou FAT32.	—
	Il n'est pas garantie que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l'utilisation d'un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l'alimentation d'un adaptateur CA, utilisez l'adaptateur CA fourni avec le disque dur.	—
Les fichiers sur le dispositif mémoire USB ne s'affichent pas.	Les fichiers d'un type non pris en charge par cet apparéil ne s'affichent pas.	94
	Cet apparéil est capable d'afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5 000 fichiers (dossiers) peut aussi être affchéé pour chaque niveau. Modifiez la structure de dossiers du dispositif mémoire USB.	—
	Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s'affichent.	—
Les pérophériques iOS et Android ne sont pas reconnus.	Le port USB de cet apparéil ne prend pas en charge la lecture depuis des pérophériques iOS et Android.	—
Impossible de dire les fichiers contenus sur un dispositif mémoire USB.	Les fichiers sont créé à un format qui n'est pas pris en charge par cet apparéil. Vérifiez que les formats sont pris en charge par cet apparéil.	293
	Vous tentez de dire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet apparéil.	—
	La lecture risque de ne pas se faire si la taille du fichier de la pochette de l'album dépasse 2 MB.	—

• Impossible de dire le Bluetooth

Symptôme	Cause/Solution	Page
Les pérophériquesBluetooth ne peuvent pas être connectés à cet apparéil.	• La fonction Bluetooth du pérophérique Bluetooth n'a pas été activée. Voir le manuel de l'utilisateur du pérophérique Bluetooth pour activer la fonction Bluetooth.	—
	• Amenez le pérophérique Bluetooth à proximité de cet apparéil.	—
	• Il est impossible de connecter le pérophérique Bluetooth avec cet apparéil s'il n'est pas compatible avec le profil A2DP.	—
	• Mettez le pérophérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.	—
Le son est coupé.	• Amenez le pérophérique Bluetooth à proximité de cet apparéil.	—
	• Supprimez tout obstacle entre le pérophérique Bluetooth et cet apparéil.	—
	• Pour éviter les interférences electromagnétiques, placez cet apparéil à l'écart des fours à micro-ondes, des pérophériques connectés via réseau local sans fil et d'autres pérophériques Bluetooth.	—
	• Reconnectez le pérophérique Bluetooth.	—

• Impossible de dire la radio Internet

Symptôme	Cause/Solution	Page
Aucune liste des stations ne s'affiche.	• Le cable LAN n'est pas correctement connecté ou le réseau est déconnecté. Vérifiez l'état de la connexion.	86
	• Effectuez le mode de diagnostic réseau.	—
Impossible de dire la Radio Internet.	• La station de radio sélectionnée est à un format qui n'est pas pris en charge par cet appariel. Les formats qui peuvent être lus sur cet appariel sont les formats MP3, WMA et AAC.	296
	• La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu.	—
	• L'adresse IP n'est pas correctement réglée.	239
	• Vérifiez si le routeur est sous tension.	—
	• Pour obtenir l'adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, règlez le réglage sur "Marche" sur cet appariel.	239
	• Pour.Abenrir l'adresse IP manuellement, règlez l'adresse IP sur cet appariel.	239
	• Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n'est transmis. Patientez un peu et sélectionnez la même station radio ou sélectionnez une autre station radio.	112
	• La station radio sélectionnée n'est pas en service. Sélectionnez une station radio en service.	—
Impossible de se connecter aux stations radio favorites.	• La station radio n'est pas en service en ce moment. Enregistrez les stations radio en service.	—

• Impossible de dire les fichiers musiques sur le PC ou le NAS

Symptôme	Cause/Solution	Page
Impossible de dire les fichiers contenus sur un ordinateur.	Les fichiers sont enregistrées dans un format incompatible. Enregistrez les fichiers dans un format compatible.	295
	Les fichiers protégés ne peuvent pas être lus sur cet apparéil.	—
	Le port USB de l'appareil ne peut pas être utilisé pour connecter un ordinateur.	—
	Les paramètres de partage Média sur le serveur ou NAS ne prennant pas en charge cet apparéil. Changez les paramètres pour la prise en charge de cet apparéil. Pour plus de détails, voir le manuel de l'utilisateur fourni avec le serveur ou NAS.	—
Impossible de trouver le serveur ou de s'y connecter.	Le pare-feu de l'ordinateur ou du routeur est activé. Vérifiéez les réglages du pare-feu de l'ordinateur ou du routeur.	—
	L'ordinateur n'est pas activé. Mettez l'ordinateur en marche.	—
	Le serveur n'est pas actif. Activez le serveur.	—
	L'adresse IP de l'appareil est incorrecte. Vérifiéez l'adresse IP de l'appareil.	236
Impossible de dire les fichiers musicaux sur le PC.	Meme si le PC est connecté à la port USB de cet apparéil, les fichiers musicaux ne peuvent pas être lus. Connectez le PC de cet apparéil via le réseau.	86
Les fichiers sur le PC ou le NAS s'affichent.	Les fichiers d'un type non pris en charge par cet apparéil ne s'affichent pas.	295
Impossible de dire la musique contenue sur un stockage NAS.	Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS.	—
	Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multiméias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné.	—
	Si la connexion est limitée, définissez l'équipment audio comme cible de la connexion.	—

■ Plusieurs services en ligne ne peuvent pas etre lus

Symptôme	Cause/Solution	Page
Plusieurs services en ligne ne peuvent pas etre lus.	• Le service en ligne peut avoir eté interrompu.	—

La fonction HDMI Contrôle ne fonctionne pas

Symptôme	Cause/Solution	Page
La fonction HDMI Contrôle ne fonctionne pas.	• Vérifiez que “HDMI Contrôle” dans le menu est régé sur “Marche”.	191
	• Vous ne pouvez pas faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction HDMI Contrôle. De plus, en fonction du dispositif connecté ou des réglages, la fonction HDMI Contrôle peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement.	152
	• Vérifiez que le réglage de la fonction HDMI Contrôle est activé sur tous les dispositifs connectés à cet apparéil.	152
	• Lorsque vous effectue des modifications associées à une connexion, telles que la connexion d'un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initiaisés. Mettez l' apparéil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension.	152
	• La borne HDMI MONITOR 2 n'est pas compatible avec la fonction HDMI Contrôle. Utilisez la borne HDMI MONITOR 1 pour la connexion au téléviseur.	74

• Impossible de se connecter à un réseau local sans fil

Symptôme	Cause/Solution	Page
Accès au réseau impossibly.	• Le paramétrage du nom du réseau (SSID), le mot de passer et le chiffrement n'ont pas été correctement configurés. Configurez les paramètres réseau en fonction des détails du réglage de cet apparéil.	238
	• Réduiseze la distance entre le point d'accès LAN sans fil et cet apparéil, retirez tout obstacle et assurez-vous que la vue au point d'accès n'est pas obstruée avant d'essayer à nouveau la connexion. De même, installez des jours à micro-ondes et d'autres points d'accès réseau aussi loin que possible.	—
	• Configurez le paramétrage du canal du point d'accès à l'écart des canaux qui sont en cours d'utilisation par d'autres réseaux.	—
	• Cet apparéil n'est pas compatible EP (TSN).	—
Connexion à Routeur WPS impossibly.	• Vérifiez que le mode WPS du routeur fonctionne.	—
	• Appuyez sur le bouton WPS du routeur, puis appuyez sur la touche “ Connecter ” affchéé sur l'écran TV, dans les 2 minutes.	—
	• Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le temps de cryptage sur “Aucun”, “WPA-PSK (AES)” ou WPA2-PSK (AES).	238
	• Si la méthode de cryptage du réseau est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la connexion à l'aide de la touche WPS sur le routeur. Auquel cas, utilisez la méthode “Recherche de réseaux” ou “Manuel” pour effectuer la connexion.	—
Connexion au réseau à l'aide de l'iPhone/iPod touch/iPad impossibly.	• Effectuez une mise à niveau vers la的最后一 version du micrologiciel de l'iPhone/iPod touch/iPad.	—
	• Lorsque vous configurez le paramétrage via une connexion sans fil, iOS 7 ou une version ultérieure doit être prise en charge.	—

Lors de l'utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement

Symptôme	Cause/Solution	Page
Lors de l'utilisation de MAIN ZONE, la sortie videoe est interrompue dans HDMI ZONE2.	• Avec la même source d'entrée sélectionnée pour MAIN ZONE et ZONE2, lorsque vous utilisez MAIN ZONE, la vente peut être interrompue dans HDMI ZONE2.	—
Lors de l'utilisation de HDMI ZONE2,�除(e) videoo ou audio n'est émis(e) du téléviseur dans ZONE2.	• Assurez-vous que ZONE2 est sous tension.	166
	• Vérifiez la source d'entrée pour ZONE2.	166
	• La borne AUX1-HDMI du panneau avant ne prend pas en charge la fonction HDMI ZONE2.	—
	• Dans ZONE2, la lecture est uniquement possible lorsque les signaux d'entrée sont des signaux HDMI.	—
	• Lorsque le téléviseur ne prend pas en charge le format audio d'entrée, aucun son n'est émis. Réglez le format audio sur "PCM" sur le dispositif de lecture. Vous pouvez également régler "Config. de ZONE2" - "Audio HDMI" dans le menu sur "PCM".	248
	• Lorsque le téléviseur n'est pas compatible avec la résolution de la sortie d'entrée, aucune videoe n'est émise. Réglez la résolution de sortie sur le dispositif de lecture sur une résolution compatible avec le téléviseur.	—
Lors de l'utilisation de HDMI ZONE2, l'audio MAIN ZONE est lu en tant que PCM.	• Lorsque la même source d'entrée est sélectionné pour MAIN ZONE et ZONE2, le format audio est limité en fonction des specifications du téléviseur dans ZONE2.	—

Réinitialisation des réglages d'usine

Effectuez cette procEDURE si l'affichage est anormal ou si aucune operation ne peut etre effectuee.

Divers réglages sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

1 Eteignez l'appareil à l'aide de .
2 Appuyez sur tout en appuyant simultanement sur INFO et BACK.
3 Retirez vos doigts des deux touches lorsque "initialized" apparait sur l'écran.

Réinitialisation des réglages du réseau

Suivez ce t r d s contens du reau ne sont pas lus correctement ou si you ne pouez pas you connecter correctement au reau.

Les réglages du réseau sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

Toutefois, les paramètres “Affectation des Amplis”, “Config. enceintes” et “Védo” ne sont pas réinitialisés.

1 Appuyez sur 日 pourmettre l'appareil sous tension.
2 Appuyez sur ONLINE MUSIC.
3 Appuyez longuement sur le bouton de l'unité principale DIMMER et en même temps pendant au moins 3 secondes.
4 Retirez vos doigs des deux touches lorsque "Network Reset..." apparait sur l'écran.
5 “Completed” s'affiche sur l'écran lorsque la réinitialisation est terminée.

REMARQUE

• Ne coupe pas l'alimentation avant la fin de la réinitialisation.

À propos de HDMI

HDMI est l'abréviation de High-Definition Multimedia Interface, une interface numérique audio-video pouvant être connectée à une télévision ou à un amplificateur.

Avec la connexion HDMI, les formats audio haute qualité et video haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent être transmis, ce qui n'est pas possible avec la transmission video analogue.

De plus, dans une connexion HDMI, les signaux audio et video peuvent être transmis via un cable unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des cables audio et video séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema.

Cet apparéil prend en charge les fonctions HDMI suivantes.

- Deep Color

Technologie d'imagerie prise en charge par la norme HDMI.

Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produit des couleurs dont la définition est supérieure.

Les deux apparèels liés via un cable HDMI doivent prendre en charge Deep Color.

x.v.Color

Cette fonction permet aux téléviseurs haute définition d'afficher les couleurs avec une plus grande précision. Elle permet l'affichage de couleurs vives et naturelles.

"x.v.Color" est une marque commerciale de Sony Corporation.

3D

Cet apparéil prend en charge en entrée et en sortie les signaux videoe 3D (en 3 dimensions) de la norme HDMI. Pour lire des videos 3D, vous ne devez désposer d'un téléviseur et d'un lecteur prénant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

4K

Cet apparéil prend en charge en entrée et en sortie les signaux video 4K (3840 x 2160 pixels) de la norme HDMI.

- Content Type

Elle établit automatiquement les réglages ajustés pour le type de sortie video (informations sur le contenu).

Adobe RGB color, Adobe YCC601 color

Espace de couleurs définir par Adobe Systems Inc. Celui-ci étant plus développé que l'espace RGB, il peut produit des images plus vives et naturelles.

sYCC601 color

Chacun de ces espaces colorimétriques définit unepalette de couleurs disponibles plus large que le modèle traditionnel RGB.

- Sync. labiale auto

Cette fonction peut corriger automatiquement le retard entre l'audio et la vente.

Utilisez un téléviseur compatible avec la fonction Sync. labiale auto.

HDMI Pass Through

Mème lorsque l'alimentation de cet apparéil est réglée sur veille, l'entrée des signaux de la borne d'entrée HDMI est transmis au télévisueur ou à un autre dispositif connecté à la borne de contrôle HDMI.

HDMI Contrôle

Si vous connectez l'appareil et la fonction HDMI Contrôle compatible au télévisueur ou au lecteur avec un cable HDMI puis activez le réglage de la fonction HDMI Contrôle sur chaque dispositif, les dispositifs pourront se contröler mutuellement.

• Mise hors tension du lien

La fonction de mise hors tension de cet apparéil peut être liée à l'étape de mise hors tension du téléviseur.

• Permutation de la destination de sortie audio

À partir du téléviseur, vous pouvez permuter la transmission de l'audio du téléviseur à l'amplificateur AV.

• Ajustement du volume

Vous pouvez régler le volume de cet apparéil pendant le réglage du volume de la TV.

• Permutation de la source d'entrée

Vous pouvez parcourir les fonctions de cet apparéil via les liens à la commutation de fonction d'entrée du téléviseur.

Quand le lecteur fonctionne, la source d'entrée de cet apparéil bascule automatiquement sur la source de ce lecteur.

Cette fonction transmet des signaux audio du télévisuer à cet apparéil via le cable HDMI et lit l'audio du télévisuer sur cet apparéil en fonction de la fonction HDMI Contrôle.

Si un téléviseur sans fonction ARC est raccordée via des connexions HDMI, les signaux video du dispositif de lecture connecté à cet apparéil sont transmis à la TV, mais cet apparéil ne peut pas dire les signaux audio de la TV. Pour profiter d'un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d'utiliser un cable audio distinct.

En revanche, si un télévisuer avec la fonction ARC est raccordée via des connexions HDMI, aucun cable audio n'est requis. Les signaux audio de la TV peuvent etre transmis a cet apparéil au moyen d'un cable HDMI. Cette fonction vous permet de bénéficier d'une lecture surround de la TV sur cet apparéil.

- Formats audio pris en charge

PCM linéaire 2 canaux	2 canaux, 32 kHz – 192 kHz, 16/20/24 bit
PCM linéaire multi-canal	7.1 canaux, 32 kHz – 192 kHz, 16/20/24 bit
Bitstream	Dolby Digital / DTS / Dolby Atmos / Dolby TrueHD / Dolby Digital Plus / DTS:X / DTS-HD Master Audio / DTS-HD High Resolution Audio / DTS Express
DSD	2 canaux – 5.1 canaux, 2,8 MHz

■ Signaux video pris en charge

480i
480p
- 576i
- 576p
- 720p 60/50Hz
1080i 60/50Hz
1080p 60/50/24Hz
- 4K 60/50/30/25/24Hz

Système de protection des droits d'auteur

Pour lire la video et l'audio numériques comme les videos BD ou les DVD via une connexion HDMI, cet apparéil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d'auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection complenant le chiffrement de données et l'authentication de l' apparéil AV connecté. Cet apparéil prend en charge le système HDCP.

• Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux video et audio ne seront pas reproduits correctement. Lisez le manuel de l'utilisteur de votre téléviseur ou de votre lecteur pour en savoir plus.

Pour brancher cet appeareil à un périphérique compatible avec les fonctions Deep Color, 4K et ARC, utilisez un "High Speed HDMI cable with Ethernet" quiporte le logo HDMI.

Fonction de conversion video

Cet appareil convertit automatiquement les signaux d'entree video comme indique sur le schema ci-dessous avant de les transmettre a la TV.

• La fonction de la MAIN ZONE Conversion video est compatible avec les formats suivants: NTSC, PAL, SECAM, NTSC4.43, PAL-N, PAL-M et PAL-60.

Cet appareil peut convertir les signaux video d'entrée à la résolution régée pour “Résolution” dans le menu avant de les transmettre au téléviseur.

（p.196)

• La borne HDMI du panneau avant ne prend en charge que le format YCbCr 4:2:0.

Lecture de dispositifs mémoire USB

• Cet apparéil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet apparéil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet apparéil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de laPOCHETTE d'un album dépasse 500 × 500 (WMA/MP3) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas dire la musique correctement.

- Formats compatibles

	Fréquence d'échantillonnage	Débit	Extension
WMA*1	32/44,1/48 kHz	48 - 192kbps	.wma
MP3	32/44,1/48 kHz	32 - 320kbps	.mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	-	.wav
MPEG-4 AAC*1	32/44,1/48 kHz	16 - 320kbps	.aac/.m4a/.mp4
FLAC	32/44,1/48/88,2/96/176,4/192 kHz	-	.flac
Apple Lossless*2	32/44,1/48/88,2/96 kHz	-	.m4a
DSD	2,8/5,6 MHz	-	.dsf/.diff

1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet apparéil. Le contentu télécharge sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.
2 Copyright [2012] [D&M Holdings. Inc.] Sous licence de la licence Apache, Version 2.0 (la "License"). Vous ne pouvez utiliser ce fjichier que conformément aux termes de la licence. Vous pouvez obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/License-2.0

- Nombre maximal de fichiers et de dossiers lisibles

Le nombre maximal de fichiers et dossiers lisibles par cet apparéil est indiqué ci-dessous.

Éléments/Média	Dispositifs mémoire USB
Mémoire	FAT16 : 2 GB, FAT32 : 2 TB
Nombre de niveaux de répertoires *1	8 niveaux
Nombre de dossiers	500
Nombre de fichiers *2	5000

1 Le dossier racine est pris en compte.
2 Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers.

Lecture d'un pérophérique Bluetooth

Cet apparéil prend en charge le profil Bluetooth suivant.

• A2DP (Advanced Audio Distribution Profile) :
  Lorsqu'un périphérique Bluetooth prénant en charge ce standard est connecté, les données sonores mono et stéreo peuvent être écoutees en haute qualité.
  AVRCP (Audio/Video Remote Control Profile):
  Lorsqu'un périphérique Bluetooth prénant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet apparéil.

A propos des communications Bluetooth

La diffusion des ondes radio depuis cet apparéil peut interférer avec le fonctionnement des apparéils Médicaux. Assurez-vous de mettre hors tension l'alimentation de cet apparéil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent cause des dysfonctionnements.

• Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont généres
• À proximé de portes automatiques et d'alarmes incendie

Lire un fichier sauvégardé sur un ordinateur ou sur un NAS

• Cet apparéil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet apparéil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet apparéil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas dire la musique correctement.
• Vous doivent utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour dire des fichiers audio et image via un réseau.

Pour pouvoir dire les formats audio mentionnés ci-dessus via un réseau, vous doivent installer un logiciel serveur, comme par exemple Twonky Media Server ou jRiver Media Server, sur toute ordinateur ou votre NAS. D'autres logiciels serveurs sont également disponibles. Veuillez vérifier les formats pris en charge.

■ Spécifications des fichiers pris en charge

	Fréquence d'échantillonnage	Débit	Extension
WMA*1	32/44,1/48 kHz	48 – 192 kbps	.wma
MP3	32/44,1/48 kHz	32 – 320 kbps	.mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	-	.wav
MPEG-4 AAC*1	32/44,1/48 kHz	16 – 320 kbps	.aac/.m4a/.mp4
FLAC	32/44,1/48/88,2/96/176,4/192 kHz	-	.flac
Apple Lossless*2	32/44,1/48/88,2/96 kHz	-	.m4a
DSD	2,8/5,6 MHz	-	.dsf/.dff

1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet apparéil. Le contentu télécharge sur les sites Internet payants est protégé par copyright. Les fichiers encodes au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.
2 Copyright [2012] [D&M Holdings. Inc.]
Sous licence de la licence Apache, Version 2.0 (la "License"). Vous ne pouvez utiliser ce fjichier que conformément aux termes de la licence. Vous pouvez obtenir un exemplaire de la Licence à la adresse
http://www.apache.org/licenses/License-2.0

Lecture de radio Internet

■ Spécifications des stations radio lisibles

	Fréquence d'échantillonnage	Débit	Extension
WMA	32/44,1/48 kHz	48 – 192 kbps	.wma
MP3	32/44,1/48 kHz	32 – 320 kbps	.mp3
MPEG-4 AAC	32/44,1/48 kHz	16 – 320 kbps	.aac/.m4a/.mp4

Fonction mémoire personnelle plus

Les paramétrages les plus récemment utilisés (mode d'entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ® XT32, Dynamic EQ, Dynamic Volume, Restorer et décalage audio, etc.) sont sauvégardés pour chaque source d'entrée.

• Les réglages "Paramètres surr." sont mémorisés pour chaque mode son.

Fonction dernière mémoire

Cette fonction méorise les réglages tels qu'ils étaient juste avant le passage en mode veille.

Modes audio et canaux de sortie

Indique les canaux de sortie audio ou les paramètres surround qu'il est possible de régler.
Indique les canaux de sortie audio. Les canaux de sortie dépendent du paramétrage de "Config. enceintes". (1 p. 223)

1 - 6: "Modes audio et canaux de sortie" (p.298)

Mise à niveau (Auro-3D)

Mode son

Sortie de canaux

Avant G/D

Centrale

Surround G/D

Surround arrêté G/D

Avant haut G/D

Avant plafond G/D

Centre plafond G/D

Arrière plafond G/D

Hauteur arrêté G/D

Hauteur surround G/D

Surround plafond

Dolby Atmos Enabling avant G/D

Dolby Atmos Enabling surround G/D

Dolby Atmos Enabling arrêté G/D

Subwoofer

Auro-3D

○

◎

◎

◎

◎*7

◎

◎*8

◎

Auro-2D Surround

○

◎

◎

◎

◎

1 Le mode son comprend "Dolby Surround" et les mode de son qui ont "+"Dolby Surround" dans le nom du mode son.
2 Le mode son comprend "DTS Neural:X" et les mode de son qui ont "+"Neural:X" dans le nom du mode son.
3 Un signal est émis en format audio pour chaque canal contenu dans un signal d'entrée.
4 Aucun son n'est émis lorsque "Config. enceintes" - "Surr. arrêté" dans le menu est régle sur "1 enceinte". (p. 225)
5 L'audio est transmis des enceintes spécifiées dans les réglages "Paramètres surr." - "Selct H-P". (p. 178)
6 L'audio est transmis lorsque "Mode subwoofer" dans le menu est régle sur "LFE+Main". (p. 232)
7 Pour bénéficier d'une expérience Auro-3D optimale, il est recommandé d'utiliser des enceintes surround hautes ; toute fois, vous pouvez replacer les enceintes surround hautes par les enceintes arrirée hautes d'une configuration d'enceintes Dolby Atmos.
8 Cet élément peut être sélectionné si un signal Auro-3D est reçu et si le signal d'entrée contient des canaux supérieurs surround.

Modes audio et paramètres surround

Mise à niveau (Auro-3D)

Mode son	Paramètres surr.
	Réglage niv Dialog	Réglage niv Subw	EQ cinema	Gestion intensité *1	Compress. Dyn. *2	Commande dialogue *3	Eff. basses fréq. *4	Durée de début	Niveau des effets	Taille de lapiece
Auro-3D	○	○	○				○
Auro-2D Surround	○	○	○				○

Mode son	Paramètres surr.					Tonalité *7	Audyssey				Restorer *11
	Sélect. H-P	Élargissement sonore	DTS Neural:X	Preset Auro-Matic 3D	Intensité Auro-Matic 3D		MultEQ® XT32 *8*9	Dynamic EQ *10	Dynamic Volume *10	Audyssey LFCTM *10
Auro-3D				○*12	○*12	○	○	○	○	○	○
Auro-2D Surround						○	○	○	○	○	○

1 - 4, 7 - 12: “Modes audio et paramètres surround” (p. 302)

1 Cet élément peut être sélectionné lors de la lecture d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.
2 Cet élément peut être sélectionné lors de la lecture d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X ou DTS.
3 Vous pouvez sélectionner cet élément lors de l'émission d'un signal DTS:X compatible avec la fonction Commande dialogue.
4 Cet élément peut être sélectionné lors de la lecture d'un signal Dolby Digital ou DTS, ou de ce DVD-Audio.
5 Lors de la lecture en mode Pure Direct, les paramètres surround sont identiques à ceux du mode Direct.
6 Ce réglage est disponible lorsque “Mode subwoofer” dans le menu est régé sur “LFE+Main”. (p. 232)
7 Cét élément ne peut pas être définis lorsque "Dynamic EQ" est régé sur "Marche". (p. 183)
8 Cét élément ne peut pas être définir lorsque “Conf.Audyssey®” n’a pas été effectué.
9 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d'échantillonnage supérieure à 48 kHz.
10 Cét élément ne peut pas être régé lorsque “MultEQ® XT32” dans le menu est régé sur “Arrêt”. (p. 182)
11 Cét élément est sélectionnable lorsque le signal d'entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz.
12 Cet élément peut être définis si le signal d'entrée ne contient pas de signal Auro-3D ou si le signal d'entrée Auro-3D ne contient pas de canaux avant-haut.

Types de signaux d'entrée et modes audio correspondants

• Indique le mode audio par défaut.
  Indique le mode audio selectionnable.

Modo de sonido

NOTA

Señal de 2 canales

Señal multicanal

Analógica / PCM

Dolby Digital (+/HD)

DTS (-HD)

DSD (Super Audio CD)

PCM multi

DTS:X

DTS-HD

DTS Express

DTS ES Dscrt6.1

DTS ES Mtrx6.1

DTS

Dolby Atmos

Dolby TrueHD

Dolby Digital Plus

Dolby Digital (EX)

DSD (Super Audio CD)

Auro-3D

DTS Surround

DTS:X MSTR / DTS:X

●

DTS-HD MSTR

●*3

○*12

DTS-HD HI RES

●*4

DTS ES Dscrt6.1

*2

●

DTS ES Mtrx6.1

*2

●

DTS Surround

○

○

●

DTS 96/24

●*5

DTS Express

●

DTS (-HD) + Dolby Surround

○

○

○

○

○

○*12

DTS (-HD) + Neural:X

*15

○

○

○

○

○

DTS Neural:X

*15

○

○

●

○

Dolby Surround

Dolby Atmos *1

●

Dolby TrueHD

○*6

○

○*13

Dolby Digital+

○*7

○

Dolby (D+) (HD) + Dolby Surround

●

●

●

○*13

Dolby (D+) (HD) + Neural:X

○*10

○

○

○

○*13

Dolby Digital

○

Dolby Surround

○

●

○

○

1 - 7, 12, 13, *15: "Types de signaux d'entrée et modes audio correspondants" (p. 306)

2, 8 - 10, 14: "Types de signaux d'entrée et modes audio correspondants" (p. 306)

Mise à niveau (Auro-3D)

Mode de sonido

NOTA

Señal de 2 canales

Señal multicanal

Analógica / PCM

Dolby Digital (+/HD)

DTS (-HD)

DSD (Super Audio CD)

PCM multi

DTS:X

DTS-HD

DTS Express

DTS ES Dscrt6.1

DTS ES Mtrx6.1

DTS

Dolby Atmos

Dolby TrueHD

Dolby Digital Plus

Dolby Digital (EX)

DSD (Super Audio CD)

Auro-3D

Auro-3D

Auro-3D

*11

○

○

○

○

○

○

○

○

○

○

○*6*7

○

○

○

○

○

Auro-2D Surround

*11

○

○

○

○

○

○

○

○

○

○

○*6*7

○

○

○

○

○

6, 7, *11: "Types de signaux d'entrée et modes audio correspondants" (R. p. 306)

*1 Voupez selectionner cette option lors de l'utilisation d'enceintes, surround arrere, avant hautes, avant superieures, centrales supérieures, arriere superieures, arriere hautes, avant Dolby, Dolby surround ou Dolby arriere.
2 Cét élément peut être sélectionné lorsque des enceintes surround arrêt sont utilisées.
3 Cét élément peut être sélectionné lorsque le signal d'entrée est un signal DTS-HD Master Audio.
4 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS-HD Hi Resolution.
5 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS 96/24.
6 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD.
7 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby Digital Plus.
8 Le mode audio par défaut pour la lecture AirPlay est "Direct".
9 Cét élément peut être sélectionné lorsque les signaux d'entrée contiennent des signaux surround arrêté.
10 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD ou Dolby Digital Plus.
11 Cét élément ne peut pas être sélectionné si la fréquence d'échantillonnage du signal d'entrée est de 32 kHz.
12 Cet élément peut être sélectionné si le signal Auro-3D contient DTS-HD Master Audio.
13 Cét élément peut être sélectionné si le signal Auro-3D contient Dolby TrueHD.
14 Cét élément peut être seLECTIONné si le signal Auro-3D contient Multi Channel PCM.
15 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS(-HD) avec une fréquence d'échantillonnage supérieure à 48 kHz.

Explication des termes

Audyssey

Audyssey Dynamic EQ

L'option Dynamic EQ résout le problème de la détérioration de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l'acoustique de la piece. Audyssey Dynamic EQ® fonctionne en tandem avec Audyssey MultEQ® XT32 pour produit un son équilibré pour tous les auditeurs à tous les niveaux sonores.

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu'entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ® est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves parçue, l'équilibre tonal, l'impression surround et la clarté des dialogues restent identiques.

Audyssey LFC™ résout le problème dessons basses fréquences qui dérangent les personnes dans les pièces ou les appartements voisins. Audyssey LFC™ survieve le contenu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sols et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs présents dans la piece. Il en résultat un son d'excellente qualité qui ne dérange plus les voisins.

Audyssey MultEQ® XT32 rectifie les problèmes d'égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d'écoute maximale à tous les audiiteurs dans une grande zone d'écoute. Sur la base de plusieurs mesures, MultEQ® XT32 calcule une solution d'égalisation qui rectifie les problèmes de temps et de réponse dans la zone d'écoute mais effectue aussi une configuration automatique et compte du système surround.

Mise à niveau (Auro-3D)

Auro-3D

Auro-3D®

La suite technologique Auro-3D® est une nouvelle technologie audio révolutionnaire qui associe des formats d'écoute basés sur la hauteur à des outils de creation puissants pour fournir une expérience sonore tridimensionnelle inégalée. Auro-3D® est le nom générique du format utilisé pour le son en 3D et ses configurations d'enceinte associées.

Auro-Matic®

Le logiciel de surmixage Auro-Matic® est un outil de création unique qui transforme le contentu mono, stéreo et surround hériité en expérience d'écoute naturelle en 3D ou 2D.

Dolby

Dolby Atmos

Introduit dans le premier cinema, Dolby Atmos apporte une sensation de dimension et d'immersion pour l'expérience du Home Cinema. Dolby Atmos est un objet adaptable et variable basé sur un format qui produit le son comme des sons indépendants (ou des objets) qui peuvent être précisément positionnés et déplacés de manière dynamique à travers l'espace d'écoute tridimensionnel durant la lecture. Un composant clé de Dolby Atmos est l'introduction d'un plan vertical des sons au-dessus de l'auditeur.

Dolby Atmos Stream

Le contenu Dolby Atmos sera remis à votre récepteur AV Dolby Atmos Enabled via les signaux Dolby Digital Plus ou Dolby TrueHD sur disque Bluray, fichiers téléchargeables et Streaming Media. Un flux Dolby Atmos métadonnées spécial qui déscrit le positionnement du son dans la pierce. Cet objet de données audio est depuis par un récepteur Dolby Atmos et est calibré pour optimiser la lecture par l'intermédiaire de tous les systèmes de haut-parleurs Home Cinéma de toute taille et toute configuration.

Dolby Digital

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont reproduits au total: 3 canaux avant ("FL", "FR" et "C"), 2 canaux surround ("SL" et "SR") et le canal "LFE" pour les effets de basses fréquences.

Gráce à cela, il n'y a pas de diaphonie entre les canaux et un champ sonore réalisiste est obtenu avec une impression "tri-dimensionnelle" (sensation de distance, de mouvement et de positionnement). Ceci permet d'offrir une expérience sonore surround chez vous.

Dolby Digital Plus

Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des salariées performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d'offrir une plus grande flexibilité en fonction du signal source et de l'équipment de reproduction.

Dolby Surround

Dolby Surround est une technologie de nouvelle génération qui mélange façon ingénieuse le son d'ambiance et le contenu 5.1 et 7.1 pour la lecture de votre système d'enceintes surround. Dolby Surround est compatible avec des plans classiques, mais aussi avec les formats Dolby Atmos active systèmes de lecture en employant des enceintes de plafond ou des produits avec la technologie d'enceintes Dolby.

La technologie Dolby Enceinte (enceintes Dolby Atmos Enabled)

Les enceintes Dolby Atmos Enabled sont une alternative pratique aux enceintes intégrées au plafond ; elles utilisent le plafond au-dessus de vous comme une surface refléchissante pour réproduire le son au-dessus de l'auditeur. Ces enceintesprésentent un pilote de démarriage unique montant et un traitement spécial des signaux. Ces fonctions peuvent être intégrées à une enceinte traditionnelle ou à un module d'enceinte independendant. Les fonctions impactent de façon minimale le système d'empreinte global de l'enceinte toute en offrant une expérience d'écoute immersive lors de la lecture Dolby Atmos et Dolby surround.

Dolby TrueHD

Dolby TrueHD est une technologie audio haute définition condue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour réproduire fidèlement le son des masters studio.

Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192 kHz et une résolution de 24 bits.

DTS

Commande dialogue

Vous permet de contrôler votre expérience d'écoute. Si vous avez besoin de clarté et d'intelligibilité, vous pouvez faire en sorte que les dialogues se distinguent davantage des bruits de fond.

Cela implique que le contenu a ete creed pour prendre en charge Commande dialogue.

DTS

Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissant et dynamique, que vous trouvrez généralement dans les plus belles salles de cinéma du monde.

DTS 96/24

DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d'échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Viséo.

DTSTM Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d'échantillonnage de 44,1 ou 48 kHz et jusqu'à 5.1 canaux de son surround discret numérique.

DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrêté (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS-ES™ Matrix 6.1

DTS-ES™ Matrix 6.1 est un format audio 6.1 canaux insérant un canal surround arrêté (SB) à l'encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS Express

DTS Express est un format audio prénant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps).

DTS-HD

Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu'audio optionnel pour les Blu-ray Disc.

Cette technologie offre une transmission multicanaux, une vitesse de transfert des donnéesuresupérieure, une fréquence d'échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prènnet en charge un maximum de 7.1 canaux.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d'échantillonnage de 96 ou 48kHz et jusqu'à 7.1 canaux de son numérique discre. Le débit élevé des données permet d'obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les apparèils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS-HD Master Audio

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192kHz et une résolution de 24 bits. Il est entierement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS:X

Le signal DTS:X produit un hémisphere sonore, dans lequel les survols, ainsi que les bruits de fond ambiants deviennent juste enveloppants. Les objets DTS:X permettent au son de passer en douceur d'une enceinte à l'autre de manière très réaliste.

DTS Neural:X

Permet une expérience audio immersive pour le contenu ancien. Le mode DTS Neural:X peutTRAiter VOte contenu stereo, 5.1 ou 7.1 vers un format supérieur afin de vous permettre de profiter pleinement de toutes les enceintes de VOte système audio surround.

Audio

Apple Lossless Audio Codec

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes générées d'origine.

FLAC (Free Lossless Audio Codec)

FLAC signifie Free lossless Audio Codec, et représenté un format de fichier audio libre sans perte. Sans perte signifie que le son est compré sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Abréviation de Low Frequency Effect, un canal de sortie accentuant l'effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système.

MP3 (MPEG Audio Layer-3)

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression video "MPEG-1". Il compressse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4

Ce sont les nombres de différentes normes de format de compression numérique utilisées pour le codage des signaux video et audio. Les normes video sont notamment "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC". Les normes audio sont notamment "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC".

WMA (Windows Media Audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l'aide de Windows Media Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérique (produisant un signal numérique).

Le nombre de lectures effectuees en une seconde est appelée "frquence d'echantillonnage". Plus cette valeur est grande, plus le son produit est proche du son original.

Impedance des enceintes

Il s'agit de la valeur de la résistance CA, indiquée en (ohms).

Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible.

Fonction de normalisation de dialogue

Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS ou DTS-HD.

Elle corige automatiquement le niveau du signal standard des différentes sources programmes.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Mixage réducteur

Cette fonction réduit le nombre de canaux d'audio surround et effectue la lecture en fonction de la configuration du système.

Vidéo

ISF

ISF (Imaging Science Foundation) est un organisme qui certifie les techniciens video qui sont ensuite qualifiés pour effectuer l'étalonnage et l'ajustement en fonction des conditions d'installation. Elle permet également de définir les normes de qualité pour l'optimisation de péripérisque de performances video.

Progressif (balayage sequentiel)

Il s'agit d'un système de balayage du signal videopermettant d'afficher 1 trame de video comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

Réseau

AirPlay

AirPlay envoie (lit) le contentu enregistré dans iTunes ou sur un iPhone/ iPod touch/iPad à un apparéil compatible via le réseau.

Clé WEP (Clé réseau)

Il s'agit d'une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet apparéil, la même clé WEP est utilisé pour le cryptage et le décryptionage des données et il est donc nécessaire de définir la même clé WEP sur les deux apparéils afin de pouvoir établier la communication entre eux.

Wi-Fi®

La certification Wi-Fi garantit une interopérabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l'interopérabilité entre les apparèils LAN sans fil.

Il s'agit d'une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d'identification de l'utilisateur et un protocole de cryptage pour renforcer la sécurité.

Il s'agit d'une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sur.

Il s'agit d'un système simple d'authentication mutuelle lorsqu'une chaîne de caractères prédéfinis correspond au point d'accès et au client du LAN sans fil.

Noms du réseau (SSID: Service Set Identifier)

Lors de la formation de réseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur "SSID (noms de réseau)". Pour améliorer la sécurité, une clé WEP est configurée de façon à ce que la communication ne soit pas disponible à moins que le "SSID" et la clé WEP correspondant. Ce mode est particulièrement adapté pour construire un réseau simplifié.

Others

Denon Link HD

Denon Link HD utilise l'horloge de l'amplificateur AV connecté par Denon Link HD pour obtenir un transfert de signal HDMI à faible sautillement.

HDCP

Lors de la transmission de signaux numériques entre plusieurs apparéls, cette technologie de protection des droits d'auteur crypte les signaux pour empêcher la copie illicite du contenu.

MAIN ZONE

La pièce dans laquelle se trouve l'appareil est appelée MAIN ZONE.

Appariement

L'apparium (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet apparéil à l'aide de la technologie Bluetooth. Lorsque les apparéils sont apparciés, ils s'authentifient mutuelles et peuvent se connecter sans mauvaises connexions.

Lors de l'utilisation de la connexion Bluetooth pour la première fois, vous doivent apparier l'appareil et le périphérique Bluetooth qui doit être connecté.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Rensseignements relatifs aux marques commerciales

Made for

iPod iPhone iPad

AirPlay

• Les utilisateurs individuels sont autorisés à utiliser des iPhone, iPod, iPod classic, iPod nano, iPod shuffle, et iPod touch pour la copie privée et la lecture de contenu non protégé par droits d'auteur et de contenu dont la copie et la lecture est permise par la loi. La violation des droits d'auteur est interdite par la loi.

AUDYSSEY

AUDYSSEY

Fabriquésous licence Audyssey LaboratoriesTM,avec brevets américains et étrangers en instance.Audyssey MultEQXT32,Audyssey Dynamic EQ, Audyssey Dynamic Volume et Audyssey LFCTM sont des marques déposées d'Audyssey Laboratories.

Bluetooth

La marque et les logos Bluetooth® sont des marques commerciales déposées apparanten à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

DOLBY ATMOS

Fabriquésous licence de Dolby Laboratories.Dolby,Dolby Atmos,Dolby Surround,et le symbole double-D sont des marques commerciales de Dolby Laboratories.

Pour les brevets DTS, rendez-vous à l'adresse http://patents.dts.com.
Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS en association avec le symbole, DTS:X, et le logo DTSX sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et/ou dans d'autres pays. © DTS, Inc. All Rights Reserved.

HIGH DEFINITION MULTIMEDIA INTERFACE

HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l'Alliance Wi-Fi. La certification WiFi fournit l'assurance que le périphérique a passé le test d'intéropérabilité effectuels par l'Alliance Wi-Fi, un groupe qui atteste de l'intéropérabilité entre les dispositifs de réseau local sans fil.

Mise à niveau (Auro-3D)

Fabriquésous licence de Auro Technologies.

Auro-3D® et les symboles associés sont des marques déposées de Auro Technologies. Tous les matériaux contenus dans ce produit sont protégés par les lois sur le copyright et ne doivent pas été reproduits, distribués, transmis, affichés, publiés ou diffusés sans l'autorisation écrite préalable de Auro Technologies NV ou, en cas de matériaux tiers, du contrôle de ce contenu. Vous n'êtes pas autorisé à modifier ou supprimer les marques commerciales, mention de droit d'auteur ou autre mention des copies du contenu.

Auro Technologies: courriel: [e-mail],
telephone: [phone], fax: [phone], www.auro-technologies.com

Specifications

Section audio

• Amplificateur de puissance

Puissance nominale:

Avant:

125 W + 125 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,05 % T.H.D.)

165 W + 165 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Centrale:

125 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,05 % T.H.D.)

165 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Surround:

125 W + 125 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,05 % T.H.D.)

165 W + 165 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Surround arrête / Hauteur1 / Hauteur2:

125 W + 125 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,05 % T.H.D.)

165 W + 165 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Puisance dynamique:

130 W x 2 canaux (8 Ω/ohms)

190 W x 2 canaux (4 Ω/ohms)

Bornes de sortie:

4-16 Ω/ohms

- Analogique

Sensibilité de l'entrée: 200 mV

Réponse en fréquence: 10 Hz - 100 kHz — +1, -3 dB (mode Direct)

S/B: 102 dB (IHF-A charge, mode Direct)

Sortie N/A: Sortie nominale - 2 V (en lecture à 0 dB)

Distorsion harmonique totale — 0,008 % (1 kHz, à 0 dB)

Ratio S/B — 102 dB

Gamme dynamique - 100 dB

Entrée numérique: Format — Interface audio numérique

- Égaliseur

Sensibilité de l'entrée: 2,5 mV

Variation RIAA: ±1 dB (20 Hz à 20 kHz)

S/B: 74 dB (IHF-A)

Facteur de distorsion: 0,03% (1 kHz, 3 V)

Section video

• Bornes video standard

Niveau d'entrée/sortie et impédance: 1 Vp-p, 75 Ω/ohms

Réponse en fréquence: 5 Hz - 10 MHz — 0, -3 dB

• Borne video composante couleur

Niveau d'entrée/sorting et impédance: Signal Y — 1 Vp-p, 75 Ω/ohms

Signal P_B / C_B 0,7 Vp-p, 75 Ω/ohms

Réponse en fréquence: 5 Hz - 60 MHz — 0, -3 dB

Sectiontuner

Gamage de fréquence de réception :

Sensibilité efficace :

50 dB sensibilité:

Ratio S/B :

Distorsion:

[FM]

(Remarque: V à 75 Ω/ohms, 0dBf = 1× 10^-15W )

87,5 MHz - 107,9 MHz

1,2 V (12,8 dBf)

MONO-2,8 V (20,2 dBf)

Section du réseau local sans fil

Type de réseau (normes LAN sans fil): Conforme à IEEE 802.11a/b/g/n

(conformé au Wi-Fi®) *1

Sécurité: WEP 64 bits, WEP 128 bits

WPA/WPA2-PSK (AES)

WPA/WPA2-PSK (TKIP)

Plage des fréquences utilisées : 2,4 GHz, 5 GHz

*1 Le logo Wi-Fi® CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l'Alliance Wi-Fi.

Section Bluetooth

Système de communication : Spécification Version Bluetooth 3.0 + EDR (Enhanced Data Rate)

Puissance de transmission : Spécification Version Bluetooth Classe de Puissance 1

Portée de communication maximale : Environ 98,4 ft/30 m dans la ligne de vision *2

Plage des fréquences utilisées : 2,4 GHz

*2 La plage de communication réelle varie suivant l'influence de facteurs tels que les obstacles entre les apparciels, les ondes électromagnétiques émises par les jours à micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l'antenne, le système d'exploitation, le logiciel de l'application, etc.

Général

Consommation électrique : 710 W

Consommation electrolyque en modeVeille: 0,1 W*

Consommation electrique en mode CEC
veille : 0,5 W

• Lorsque "Commande réseau" dans le menu est régé sur "Arrêt en voille".

Pour des raisons d'amélioration, les caractéristiques et l'apparce sont susceptibles d'être modifiées sans avertissement préalable.

Dimensions (Unité : po (mm))
Poids : 29 lbs 12 oz (13,5 kg)

Index

Chiffres

3D 288
4K 288
5.1 canaux 37,46
7.1 canaux 37,47
9.1 canaux 51

A

Affectation des entrées 200
Affichage 21
AirPlay 126
Antenne FM/AM 84,104
Appariment 99, 101
Assistant de config. 171
Audyssey Dynamic EQ® 307
Audyssey Dynamic Volume® 307
Audyssey MultEQ® XT32 307

Camescope 81
Circuit de protection 315
Commanded'unboitier 78
Compte HEOS 118,243
Conf. Audyssey® 205
Connexion des enceintes 31
Conseils 267
Console de jours 81
Conversion video 195, 291

Denon Link HD 315
Dépistage des pannes 269
Dispositif de commande externe 88
Dispositif mémoire USB 83,94
Dolby Atmos 308
Double amplificateur 66

F

Favoris HEOS 131

Formats audio 290, 293, 295, 296

H

HDCP 290

HDMI Contrôle 152, 191

LAN filaire 86,236
Lecteur Blu-ray Disc 79, 93
Lecteur DVD 79, 93
Listed attentente 95, 114, 121

Minuterie sommeil 155
Mise à jour du micrologiciel 252
Mise en sourdine 93
Mode audio auto 145
Mode audio Direct 146
Mode audio Dolby 142,309
Mode audio DTS 143, 310
Mode audio multicanaux PCM 145
Mode audio original 145
Mode audio stereo 146
Mode ECO 244
Mode photo 187
Mode son 139,297,299

NAS 113

Panneau arriere 23
Panneau avant 17
Paramétrage général 171, 244
ParamétrageWiFi 237
Paramétrage de l'enceinte 169, 205
PC 113
Periphérique Bluetooth 99
Plan du menu de l'interface graphique 168
Position d'écoute 205
Pure Direct 140

Radio Internet 111
Réglages audio 168, 173
Réglages Audyssey 182, 207
Réglages d'entrée 169, 200
Réglages réseau 236
Réglages video 168, 187
Réinitialisation des réglages d'usine 286
Restorer 179

Select. Video 135
Sélection rapide plus 157
Signal d'entree 303
Source d'entrée 92
Spotify 129

Télécommande 27

Toutes zones stéréo 137

Tuner satellite 78

TV 74, 75, 76

TV par cable 78

Veille auto 246

Volume 93, 133

ZONE2/ZONE3 68,160

Licence

- Informations sur la licence pour le calculer utilisé dans cet articleil

À propos des licences GPL (GNU-General Public License) et LGPL (GNU Lesser General Public License)

Ce produit utilise le logiciel GPL/LGPL et le logiciel conçu par d'autres entreprises.

Après l'achat de ce produit, vous pourrez vous procurer, modifier ou distribuer le code source du logiciel GPL/LGPL utilisé avec ce produit. Denon fournit le code source basé sur les licences GPL et LPGL au coût réel à la demande de notre centre de service client. Cependant, notez que nous ne fournissons aucune garantie en ce qui concerne le code source. Veuillez également noter que nous n'offrons aucune aide pour le contenu du code source.

Cette section décrit la licence logicielle utilisée pour cet apparéil. Pour s'assurer d'un contenu correct, l'original (anglais) est utilisé.

GPL

Utilisation de l'Open Source	Version
bridge-utils	2.8
busybox	1.21.1
ebtables	2.0.10-4
Linux kernel	3.10.74
mtd-utils	1.4.3
ntfs-3g_ntfsprogs	2011.4.12
ntpclient	2007
u-boot	2015.01
wireless-tools	version 29

LGPL

Utilisation de l'Open Source	Version
ffmpeg	0.8.3
glibc	2.9
libmms	0.6.2

□ curl-7.24.0

COPYRIGHT AND PERMISSION NOTICE
