MODE D'EMPLOI AVRXSSOBTBKE2 DENON

2018/02/20 13:55:04 Bienvenue Nous vous remercions d’avoir choisi un récepteur AV Denon. Ce manuel vous expliquera toutes les étapes nécessaires à la configuration de votre récepteur AV. Veuillez ne pas renvoyer cet appareil au magasin – appel pour obtenir de l’aide. Si vous avez besoin d’aide… : Si vous avez besoin d’une assistance complémentaire pour vous aider à résoudre un problème, contactez le service client de Denon de votre région. www.denon.com Avant de commencer Éléments nécessaires à la configuration

Câbles d’enceinte Câble HDMI Câble subwoofer Enceintes

• Pour brancher cet appareil à un périphérique compatible avec les fonctions Deep Color, 4K et ARC, utilisez un “High Speed HDMI cable with Ethernet” qui porte le logo HDMI.
• Veuillez noter que les illustrations figurant dans ce manuel ont un but explicatif et peuvent être différentes de votre appareil.

2018/02/20 13:56:22 Contenu de la boîte Guide de démarrage rapide Antenne intérieure

Instructions de sécurité Antenne à boucle

Précautions relatives à l’utilisation des piles Remarque sur la radio Microphone d’étalonnage du son Récepteur Piles R03/AAA Télécommande (RC-1216) Cordon d’alimentation

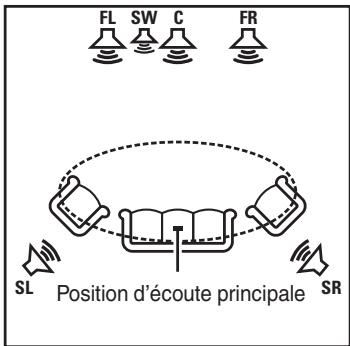

• L’utilisation de votre propre trépied permet de configurer automatiquement les réglages sur l’environnement d’écoute optimal, offrant des performances exceptionnellement élevées.

2018/02/20 13:56:23 Paramétrage Le processus de paramétrage compte quatre étapes.

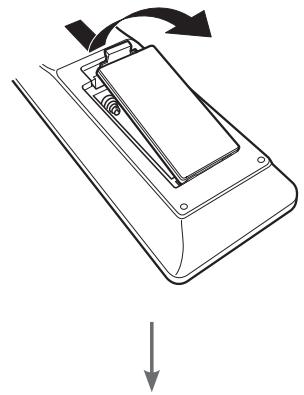

Installation des piles dans la télécommande

Connexion du récepteur

Suivre l’assistant de configuration à l’écran Installation des piles dans 1 la télécommande Piles

Écouter de la musique via Bluetooth

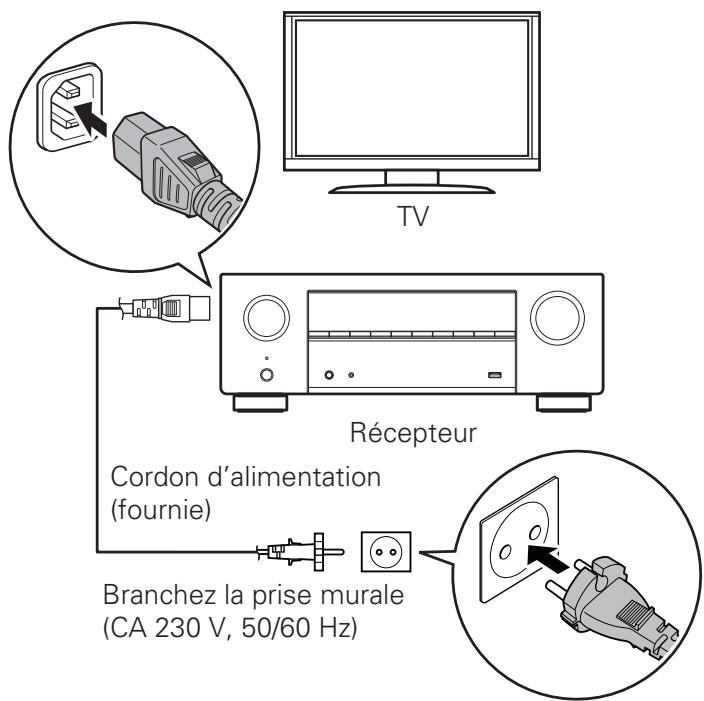

Connexion du récepteur

1) Placez le récepteur vers votre

téléviseur et branchez le cordon d’alimentation

Récepteur Cordon d’alimentation (fournie) Branchez la prise murale (CA 230 V, 50/60 Hz)

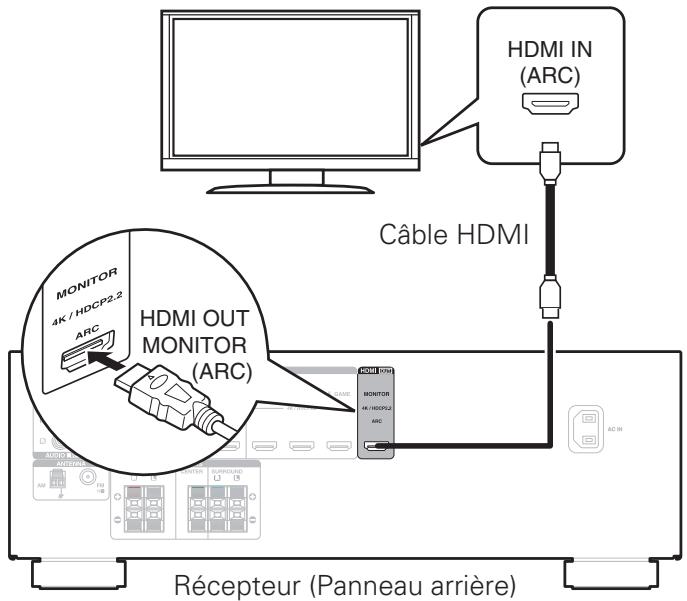

2) Connectez le récepteur à votre TV à

l’aide d’un câble HDMI

3) Mettre en marche le récepteur

HDMI IN (ARC) Câble HDMI Télécommande de la TV HDMI OUT MONITOR (ARC)

4) Choisissez l’entrée HDMI adéquate

sur votre TV HDMI Récepteur (Panneau arrière) INPUT

TV/ VIDEO ARC (Audio Return Channel) : Si votre téléviseur prend en charge ARC, il peut renvoyer le son au récepteur AV lorsque vous utilisez les sources vidéos intégrées du téléviseur (syntoniseur TV, services de diffusion en continu Smart TV, etc…). ARC nécessite que vous activiez HDMI CEC sur le téléviseur. Veuillez vous reporter au manuel de l’utilisateur du téléviseur pour les instructions de réglage de HDMI CEC. Veuillez noter que certains constructeurs de téléviseurs utilisent d’autres noms pour la fonction HDMI CEC. Télécommande de la TV

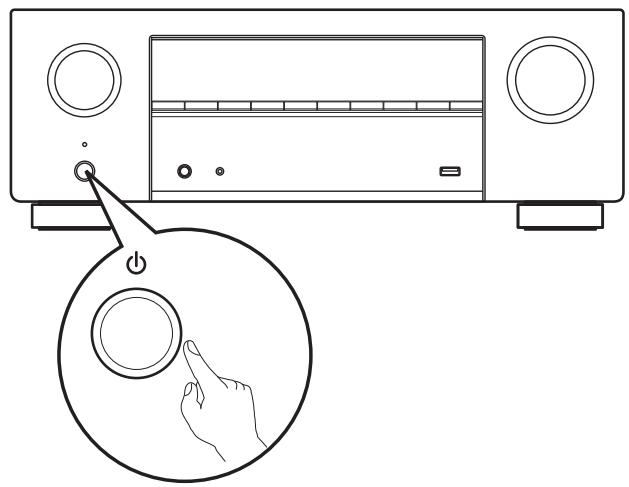

5) Mettre en marche le récepteur

• Appuyez sur X pour mettez le récepteur sous tension.

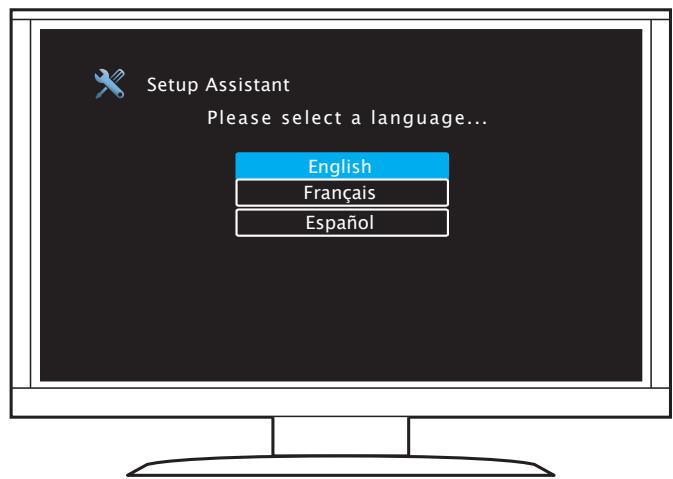

6) Vérifiez la connexion

• Vérifiez que vous pouvez voir cet écran sur votre téléviseur. Setup Assistant Pl e a s e s e l e ct a l a n gua ge... English Français Español Si cet écran ne s’affiche pas, veuillez revenir en arrière et recommencer les étapes dans la séquence recommandée.

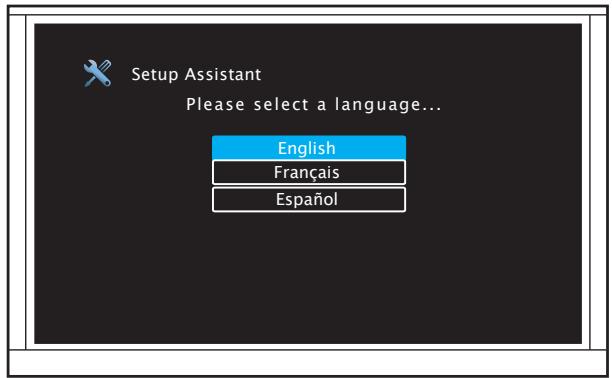

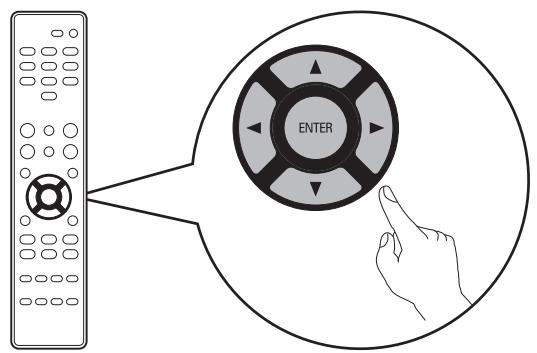

2018/02/20 13:56:24 3 Suivre l’assistant de configuration à l’écran L’assistant de configuration vous aidera à connecter vos enceintes et les différents composants à votre récepteur Denon et à les configurer. Veuillez utiliser la télécommande et suivre les instructions à l’écran. Setup Assistant P l e as e s e l e c t a l an guage . . . English Français Español

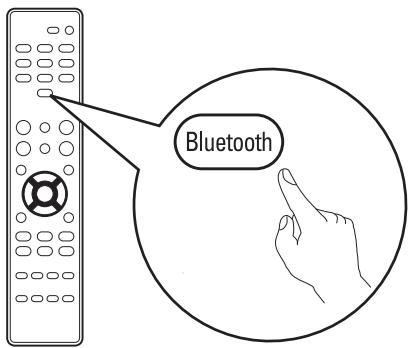

2018/02/20 13:56:24 4 Écouter de la musique via Bluetooth sur la touche Bluetooth de la “Denon AVR-X550BT” dans la liste 3 Sélectionnez 1 Appuyez télécommande et maintenez-la enfoncée pendant des périphériques Bluetooth affichée sur votre au moins 3 secondes pour passer en mode appariement. périphérique mobile. Bluetooth Denon AVR-X550BT

Activez le paramétrage Bluetooth sur votre périphérique mobile. Lisez de la musique depuis n’importe quelle application sur votre périphérique. Pour reconnecter un périphérique Bluetooth déjà apparié, recommencez à l’étape 2. Bluetooth ON

2018/02/20 13:56:24 Manuel de l’Utilisateur

• Pour de plus amples informations, consultez www.denon.com
• Reportez-vous au manuel sur Internet pour obtenir d’autres informations sur les fonctions et des détails sur la procédure de fonctionnement. manuals.denon.com/AVRX550BT/EU/FR/ Compatible avec l’application “Denon 500 Series Remote” L’application “Denon 500 Series Remote” vous permet de commander l’AVR-X550BT à distance à partir de votre périphérique mobile lorsqu’il est connecté par Bluetooth. Elle est disponible gratuitement dans l’Apple App Store, sur Google Play ou l’Amazon Appstore. Recherchez “DENON 500 SERIES”. Manuel en ligne Français Vue d’ensemble Connexions Lecture Contenu Manuel WEB

AMPLI-TUNER AUDIO/VIDÉO RÉSEAU

AVR-X550BT Réglages Conseils Annexe PDF Télécharger le PDF

Manuel de l’Utilisateur Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages

Accessories Insertion des piles Portée de la télécommande Caractéristiques Audio haute qualité Haute performance Fonctionnement aisé Nomenclature et fonctions Panneau avant Affichage Panneau arrière Télécommande Panneau avant Affichage Panneau arrière Annexe Connexion d’un dispositif de lecture Connexion d’un décodeur (Tuner satellite/TV par câble) Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc Connexion d’une console de jeux ou d’un caméscope vidéo Connecter un dispositif mémoire USB au port USB Connexion d’une antenne FM/AM Connexion du cordon d’alimentation

Lecture Utilisation basique Mise sous tension Sélection de la source d’entrée Réglage du volume Coupure temporaire du son (Sourdine) Lecture avec les lecteurs DVD/Blu-ray Disc Lecture du contenu d’un dispositif mémoire USB Lecture des fichiers d’un dispositif mémoire USB Écouter de la musique sur un périphérique Bluetooth Lecture de musique à partir d’un périphérique Bluetooth Appariement avec d’autres périphériques Bluetooth Reconnexion à cet appareil à partir d’un périphérique Bluetooth Connexions Connexion des enceintes Installation des enceintes Connexion des enceintes Configuration et connexion d’enceinte standard Connexion d’un téléviseur Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) Connexion 3 : Téléviseur non équipé d’une borne HDMI Conseils

Contents Connexions Lecture Écoute de diffusion FM/AM Écoute de diffusion FM/AM Recherche RDS Recherche PTY Recherche TP Texte Radio Réglage des stations et préréglage automatique des stations (Préréglage auto) Préréglage de la station radio actuelle (Mém.Préréglages) Écoute des stations préréglées Saut des stations radio préréglées (Passer prérégl.) Annulation du saut préréglé Fonctions pratiques Lecture répétée (Répéter) Lecture aléatoire (Aléatoire) Réglage de la tonalité (Tonalité) Optimiser le volume d’écoute de nuit (Mode Nuit) Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo) Sélection d’un mode d’écoute Sélection d’un mode d’écoute Fonction de contrôle HDMI Procédure de réglage Régler le volume de chaque canal pour le faire correspondre à la source d’entrée (Régl niv.canal) Panneau avant Affichage Panneau arrière Réglages

Conseils Fonction de minuterie sommeil Utilisation de la minuterie sommeil Fonction de sélection rapide plus Solliciter le paramétrage Modification des réglages Annexe

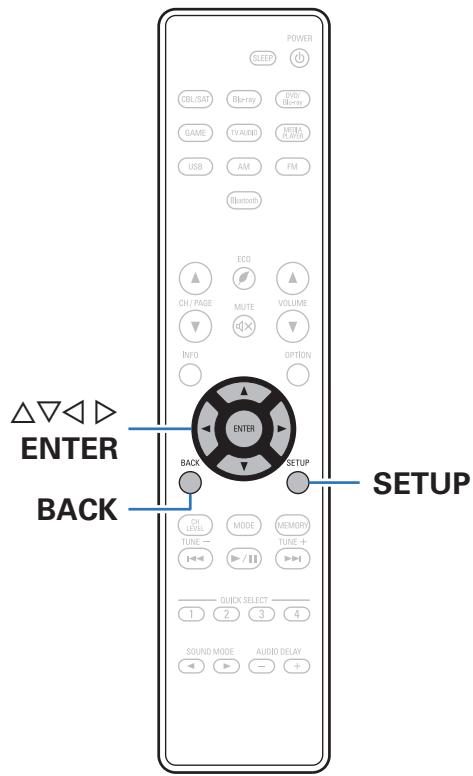

Plan du menu de l’interface graphique Fonctionnement du menu Audio Paramètres surr. Restorer Délai audio Volume Room EQ Vidéo Sort audio HDMI HDMI PassThrough SrcePassThrough HDMI Contrôle ARC Commut.TV Audio Désactiver cmde

Contents Connexions Lecture Entrées Affect entrée Niv.source Sélect.entrées Enceintes Config. auto Procédure pour les paramétrages de l’enceinte (Config. auto) Message d’erreur Config.manuelle Config.Enceintes Distances Niveaux Crossover Graves Général Langue ECO Bluetooth Afficheur façade Micrologiciel Verrou config. Réinitialiser Vérifier les informations Panneau avant Affichage Panneau arrière Réglages Conseils Annexe Conseils

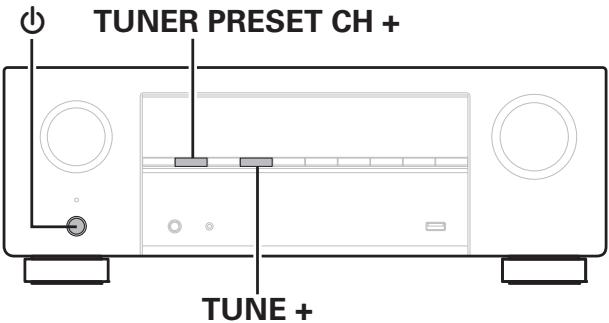

Conseils Dépistage des pannes Réinitialisation des réglages d’usine

Annexe À propos de HDMI Lecture de dispositifs mémoire USB Lecture d’un périphérique Bluetooth Fonction mémoire personnelle plus Fonction dernière mémoire Modes audio et canaux de sortie Modes audio et paramètres surround Types de signaux d’entrée et modes audio correspondants Explication des termes Renseignements relatifs aux marques commerciales Spécifications Index

Contents Connexions Lecture Réglages Conseils Annexe Nous vous remercions d’avoir acquis cet appareil Denon. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après avoir lu le manuel, veuillez le conserver pour toute référence future. Accessories

Assurez-vous que les articles suivants sont fournis avec l’appareil. Guide de démarrage rapide Instructions de sécurité Précautions relatives à l'utilisation des piles Remarque sur la radio Cordon d’alimentation Antenne intérieure FM Antenne à boucle AM Microphone d’étalonnage du son Télécommande (RC-1216) Piles R03/AAA Panneau avant Affichage Panneau arrière

Conseils Annexe REMARQUE 0 Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles: Déplacez le couvercle arrière dans la direction de la flèche et retirez-le. 0 Ne pas mélanger piles neuves et anciennes. 0 Ne pas utiliser deux types de piles différents. 0 Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps. 0 En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du compartiment avant d’insérer de nouvelles piles. Portée de la télécommande

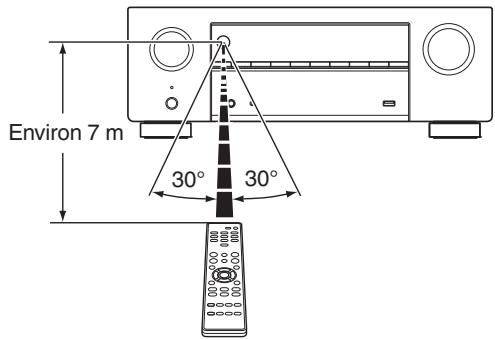

Pointez la télécommande vers le capteur de télécommande de l’unité.

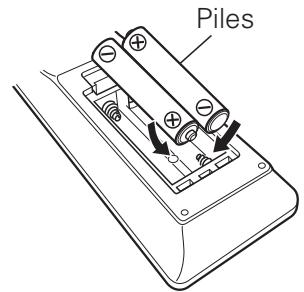

Insérez correctement deux piles dans le compartiment à pile comme indiqué. Piles Environ 7 m 30°

Remettez le couvercle en place. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Caractéristiques Audio haute qualité Haute performance 0 Amplificateur de puissance procurant une qualité identique pour 0 Entrée/sortie 4K 60Hz prise en charge les 5 canaux grâce à une technologie à circuits discrets (90 W x 5 canaux) Pour un réalisme optimal et une gamme dynamique étonnante, la section de l’amplificateur de puissance dispose d’appareils de puissance discrets (pas un circuit intégré). En utilisant des appareils discrets à haute puissance et courant élevé, l’amplificateur peut aisément faire fonctionner des enceintes haute qualité. 4K 60p 4:4:4

4K 60p 4:4:4 Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d’entrée/ sortie de 60 images par seconde (60p) est obtenue pour les signaux vidéo. Lorsque vous êtes connecté à l’entrée d’un signal vidéo d’une TV compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d’images en haute définition, même en visualisant une vidéo en mouvement rapide. Cet appareil prend également en charge le traitement d’image pour les vidéos 4 K 60p, 4:4:4 et 24 bits. Par le traitement de la vidéo à la résolution d’origine, cet appareil permet de profiter d’une parfaite qualité d’image en haute définition. Cet appareil prend également en charge les technologies HDR (haute gamme dynamique) et BT.2020 avec une large gamme de couleurs. 0 HDCP 2.2 Cet appareil est compatible avec la norme de protection des droits d’auteur HDCP2.2. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe 0 Une connexion sans fil avec des périphériques Bluetooth peut 0 Les connexions HDMI permettent la connexion à divers appareils AV numériques (5 entrées, 1 sortie) être effectuée facilement (v p. 42)

Cet appareil est équipé de 5 entrées HDMI et de 1 sortie HDMI permettant la connexion à divers appareils compatibles HDMI tels que des lecteurs de disques Blu-ray, des consoles de jeux et des caméscopes HD. Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc. 0 Conception à économie d’énergie Cet appareil est équipé d’une fonction “Mode ECO” qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l’utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l’alimentation lorsque l’appareil n’est pas utilisé. Cela permet de réduire la consommation électrique inutile. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Fonctionnement aisé 0 “Assitant.Config.”, fournissant des instructions de configuration faciles à suivre Sélectionnez tout d’abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s’affichent sur l’écran du téléviseur pour configurer les enceintes, etc. 0 Interface graphique simple d’emploi Cet appareil est doté d’une interface utilisateur graphique pour améliorer sa fonctionnalité. 0 Compatible avec l’application “Denon 500 Series Remote” pour effectuer des opérations de base de l’appareil avec des appareils iPad, iPhone ou Android™ (Google, Amazon Kindle Fire) L’application “Denon 500 Series Remote”z vous permet de commander l’AVR sans fil depuis un iPhone, iPad, smartphone ou une tablette Android lorsqu’il est apparié et connecté via Bluetooth. Les fonctions de base comprennent : Mise sous/hors tension, volume, sourdine et sélection de la source. z Téléchargez le “Denon 500 Series Remote” approprié pour vos appareils iOS ou Android. Pour utiliser “Denon 500 Series Remote”, votre périphérique iOS ou Android doit être préalablement apparié avec cet appareil. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Annexe Nomenclature et fonctions Panneau avant q w

Pour plus de détails, voir la page suivante. Panneau avant Affichage

Télécommande Index Contents

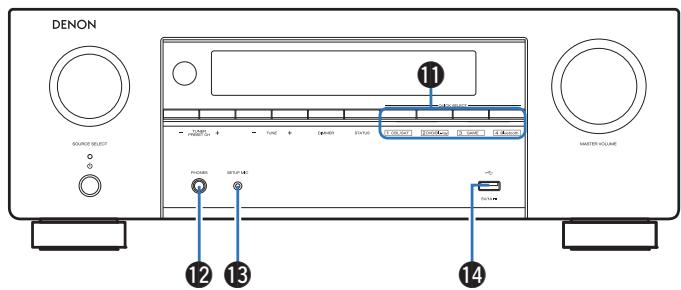

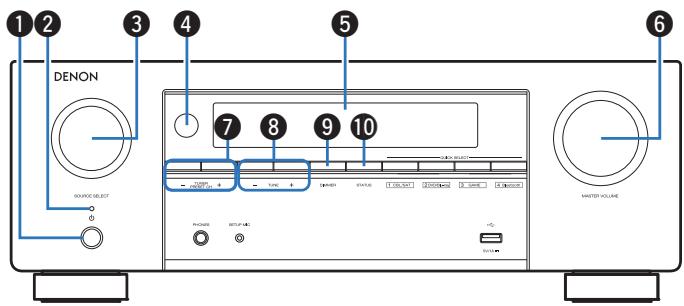

Réglages Conseils Annexe D Capteur de télécommande Il reçoit les signaux provenant de la télécommande. (v p. 6)

E Affichage Cet écran affiche divers types d’informations. (v p. 13) u i o Q0 F Molette MASTER VOLUME Elle permet d’ajuster le niveau du volume. (v p. 39) G Touches de canal préréglé du tuner (TUNER PRESET CH +, –) Ceuxci sélectionnent des stations de radio préréglées. (v p. 53)

H Touches de syntonisation (TUNE +, –) Ceux-ci sélectionnent la diffusion FM ou la diffusion AM. (v p. 48) A Touche d’alimentation (X) Pour mettre sous tension/hors tension (veille). (v p. 38) I Touche DIMMER Chaque fois que vous appuyez sur cette touche, la luminosité de l’affichage change. (v p. 98) B Témoin d’alimentation Il s’allume comme suit en fonction du statut d’alimentation : 0 Vert : Mise sous tension 0 Arrêt : Veille normale 0 Rouge: 0 Lorsque “HDMI PassThrough” est réglé sur “Marche” (v p. 80) 0 Lorsque “HDMI Contrôle” est réglé sur “Marche” (v p. 81) 0 Lorsque “Bluetooth veille” est réglé sur “Marche” (v p. 97) J Touche STATUS Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l’écran changent. C Molette SOURCE SELECT Elle permet de sélectionner la source d’entrée. (v p. 38) Panneau avant Affichage Panneau arrière

N Port USB (T) Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB) et le câble USB fourni. (v p. 33)

K Touches QUICK SELECT En appuyant une seule fois sur n’importe laquelle de ces touches, vous pouvez faire apparaître différents réglages enregistrés sur chaque touche, tels que les réglages de la source d’entrée, du niveau du volume et du mode audio. (v p. 68) L Prise de casque audio (PHONES) Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes SUBWOOFER. REMARQUE 0 Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque. Panneau avant Affichage Annexe M Prise SETUP MIC Ceci sert à connecter le microphone d’étalonnage de son fourni. (v p. 89)

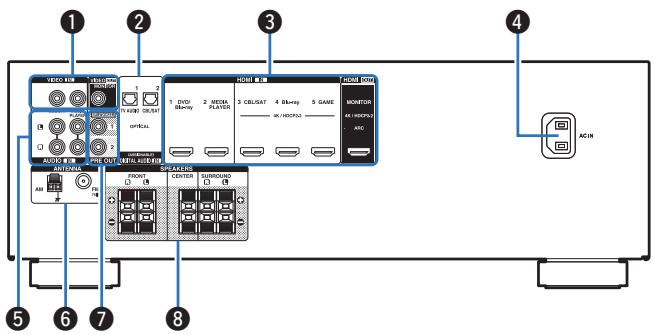

Q2 Q3 Conseils Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Affichage

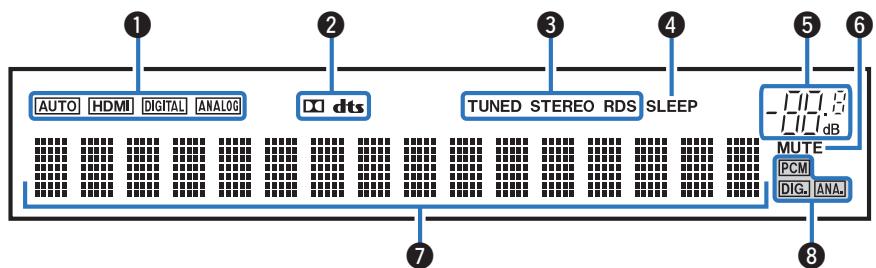

A Témoins de mode de signal d’entrée Ceuxci s’allument en fonction des réglages du mode d’entrée audio de chaque source d’entrée. (v p. 85) D Témoin de minuterie Ces témoins s’allument lorsque la minuterie sommeil a été sélectionnée. (v p. 66) B Témoins du décodeur Ces témoins s’allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension. E Témoin de volume F Témoin MUTE Ce témoin clignote lorsque le son est coupé. (v p. 39) C Témoins de mode de réception du tuner Ceuxci s’allument en fonction des conditions de réception lorsque la source d’entrée est réglée sur “Tuner”. TUNED : S’allume lorsque l’émission est correctement syntonisée. STEREO : S’allume lors de la réception d’émissions de radio FM. RDS : S’allume lors de la réception d’émissions RDS. Panneau avant Affichage Panneau arrière G Affichage des informations Le nom de la source d’entrée, le mode audio, les valeurs des réglages et d’autres informations sont affichés ici. H Témoins de signal d’entrée Le témoin respectif s’allumera en fonction du signal d’entrée. (v p. 85)

Télécommande Index Contents Connexions Lecture Réglages Conseils Panneau arrière

Pour plus de détails, voir la page suivante. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents

D Prise CA (AC IN) Utilisée pour brancher le cordon d’alimentation. (v p. 36) E Bornes audio analogiques (AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio analogique. (v p. 30) F Bornes d’antenne FM/AM (ANTENNA) Utilisées pour connecter des antennes FM et antennes à boucle AM. (v p. 34) B Bornes audio numériques (DIGITAL AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio numérique. 0 “Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)” (v p. 27) 0 “Connexion 3 : Téléviseur non équipé d’une borne HDMI” (v p. 28) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 30) Affichage Panneau arrière Annexe C Bornes HDMI Utilisées pour connecter des dispositifs équipés de bornes HDMI. 0 “Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)” (v p. 26) 0 “Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)” (v p. 27) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 30) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 31) 0 “Connexion d’une console de jeux ou d’un caméscope vidéo” (v p. 32)

A Bornes vidéo (VIDEO) Utilisées pour connecter des dispositifs équipés de bornes vidéo. 0 “Connexion 3 : Téléviseur non équipé d’une borne HDMI” (v p. 28) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 30) Panneau avant Conseils G Bornes PRE OUT Pour connecter un subwoofer avec un amplificateur intégré. (v p. 23) H Bornes d’enceintes (SPEAKERS) Utilisées pour connecter des enceintes. (v p. 22)

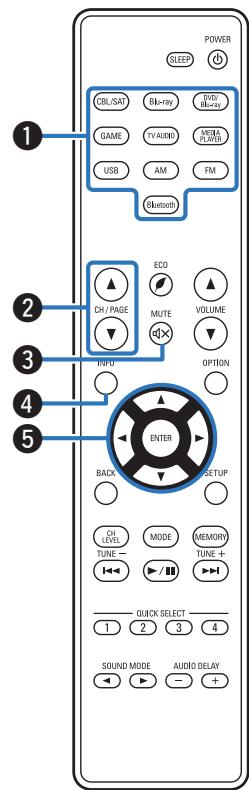

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Télécommande A Touches sélection de source d’entrée Elles permettent de sélectionner la source d’entrée. (v p. 38) B Boutons de recherche de canal/page (CH/PAGE df) Elles permettent de sélectionner les stations de radio pré-enregistrées ou de faire défiler les pages. (v p. 53)

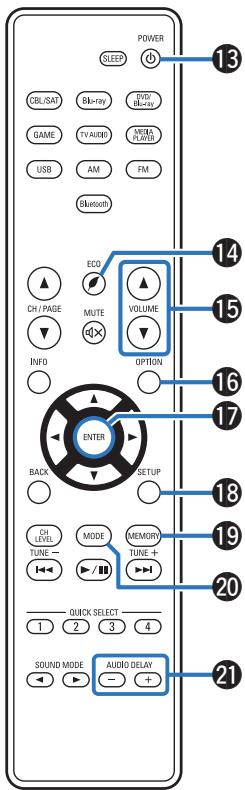

C Touche MUTE (:) Cette touche met en sourdine la sortie audio. (v p. 39) D Touche Information (INFO) Elle permet d’afficher les informations de statut sur l’écran du téléviseur. (v p. 100) E Touches curseurs (uio p) Elles permettent de sélectionner des éléments.

Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe F Touche BACK Elle permet de revenir à l’écran précédent.

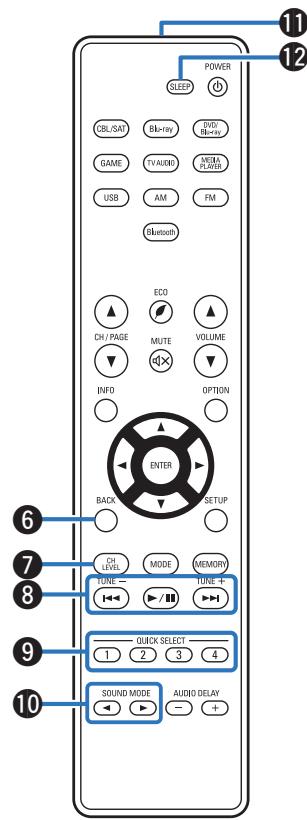

G Touche de niveau de canal (CH LEVEL) Réglage du volume des enceintes. (v p. 65) H Touches du système Elles permettent d’effectuer des opérations associées à la lecture. Touches d’accord montant/descendant (TUNE +, –) Ceuxci sélectionnent soit les émissions FM soit les émissions AM. (v p. 48) I Touches QUICK SELECT (1 – 4) Ceuxci appellent le paramétrage enregistré pour chaque touche, comme la source d’entrée, le niveau du volume et le paramétrage du mode son. (v p. 68) J Touches SOUND MODE (0 1) Elles permettent de sélectionner le mode audio. (v p. 60) K Émetteur infrarouge de télécommande Il transmet les signaux provenant de la télécommande. (v p. 6) L Touche SLEEP Elle permet de régler la minuterie sommeil. (v p. 66)

Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe M Touche POWER (X) Elle permet de mettre sous/hors tension l’alimentation. (v p. 38) N Touche du mode ECO (G) Elle permet de passer en mode ECO. (v p. 95) O Touches VOLUME (df) Elles permettent d’ajuster le niveau du volume. (v p. 39)

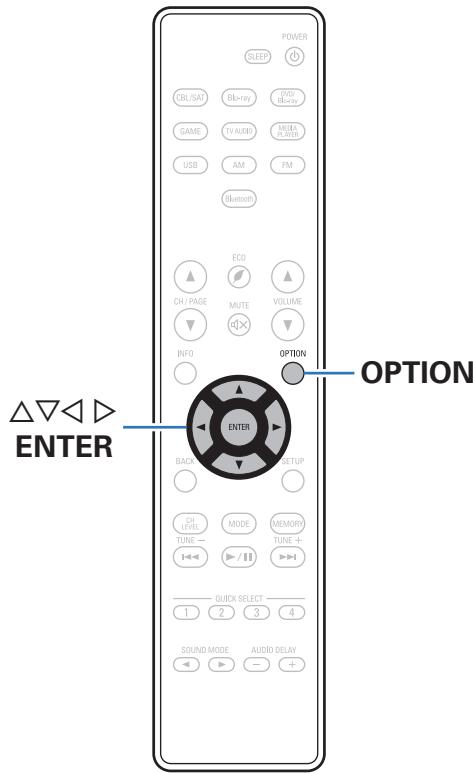

P Touche OPTION Elle permet d’afficher le menu d’options sur l’écran du téléviseur. Q Touche ENTER Elle permet de déterminer la sélection. R Touche SETUP Elle permet d’afficher le menu sur l’écran du téléviseur. (v p. 73)

S Touche de mémoire prédéfinie (MEMORY) La station radio actuelle est préréglée. (v p. 53)

T Touche de sélection de mode de syntonisation (MODE) Ceci permet de commuter le mode de syntonisation. (v p. 48) U Touches AUDIO DELAY (+, –) Compense le décalage entre la vidéo et l’audio. (v p. 78)

Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages o Contenu Conseils Annexe o Câbles utilisés pour les connexions

Connexion d’un téléviseur

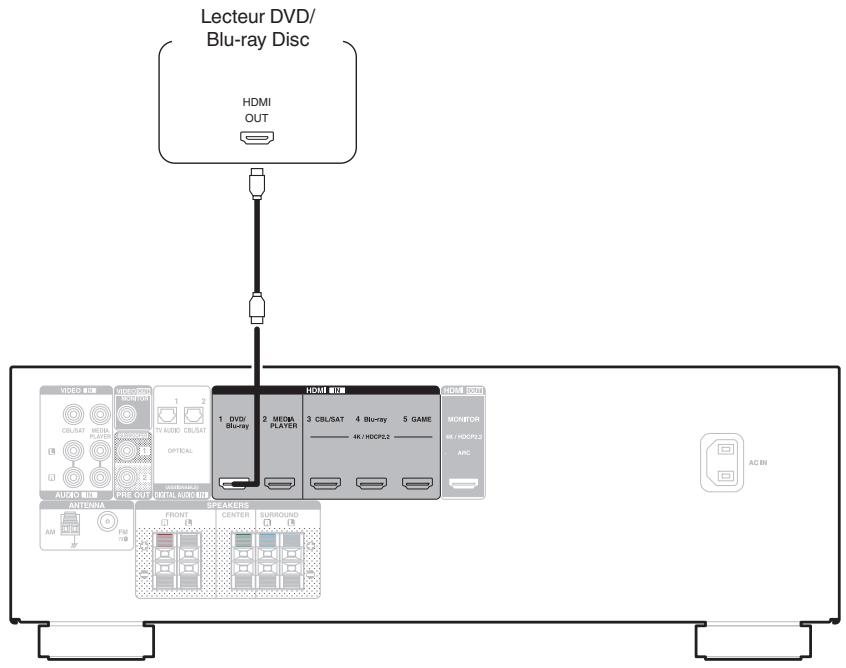

Connexion d’un dispositif de lecture

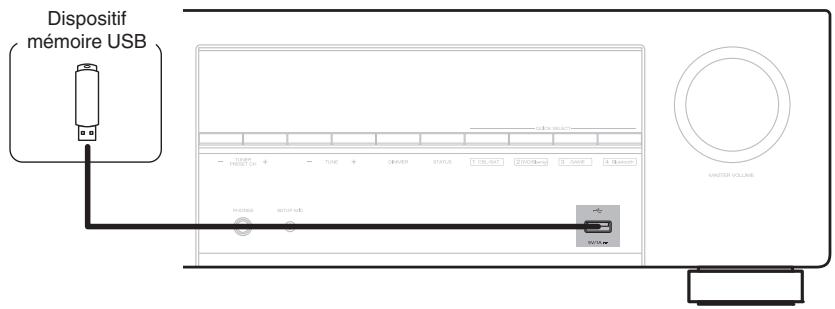

Connecter un dispositif mémoire USB au port USB

Connexion du cordon d’alimentation

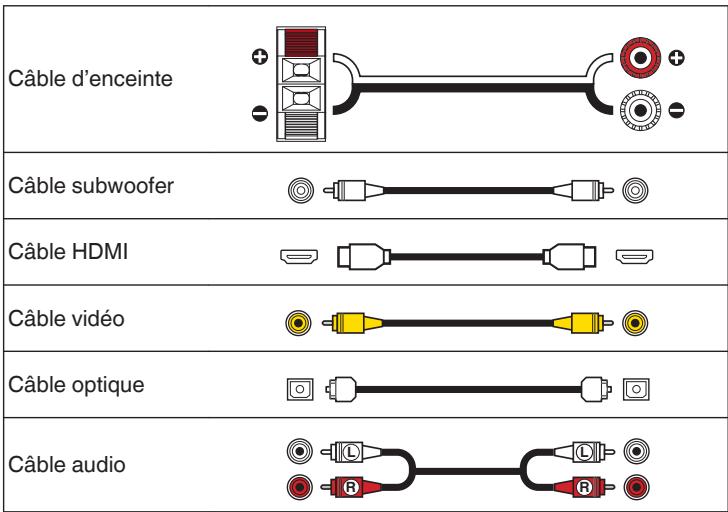

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter. Câble d’enceinte

Connexion des enceintes Câble subwoofer

0 Ne pas brancher le cordon d’alimentation avant que tous les raccordements n'aient été effectués. Toutefois, lorsque “Assitant.Config.” est en cours d’exécution, suivez les instructions de l’écran “Assitant.Config.” (page 7 du “Guide de démarrage rapide” à part) pour effectuer les raccordements. (Lorsque “Assitant.Config.” est en cours d'exécution, les bornes d’entrée/sortie ne sont pas conductrices.) 0 Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Câble audio Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Connexion des enceintes Installez les enceintes et connectez-les à cet appareil. (“Installation des enceintes” (v p. 20), “Connexion des enceintes” (v p. 22)) Installation des enceintes Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce. L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique. FL/FR : (Enceinte avant gauche/droite) :

(Enceinte centrale) :

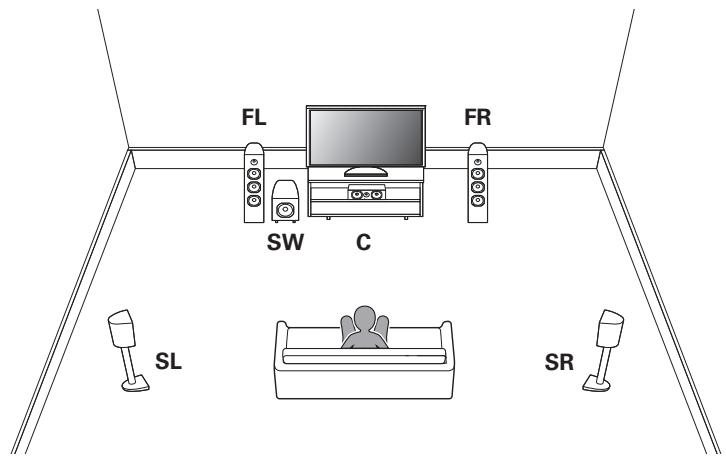

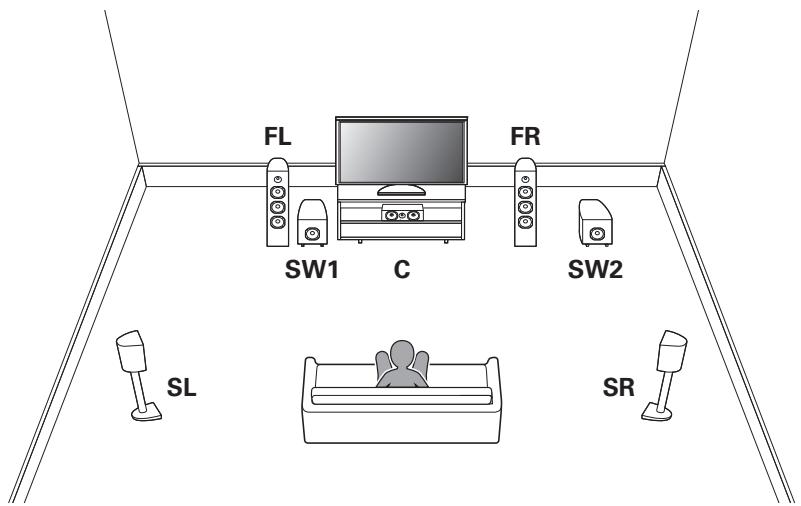

Panneau avant Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique. Placez l’enceinte CENTER entre les enceintes FRONT et au-dessus ou en dessous de votre téléviseur. Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d’écoute principale. Placez le SUBWOOFER dans un lieu approprié, près des enceintes avant. Si vous avez deux caissons de basses, placez-les de manière asymétrique à l’avant de votre pièce. SW2

Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe o Lorsque des enceintes 5.1 canaux sont installées 0 L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

Panneau avant Affichage Panneau arrière

Télécommande 22° - 30°

Index 120° Contents Connexions Lecture Réglages Conseils Annexe o Connexion des câbles d’enceinte Connexion des enceintes Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés. Dans cette section, nous connectons les enceintes de la pièce à cet appareil. Cette section décrit comment les connecter en partant d’exemples classiques.

0 Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer. 0 Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. (“Circuit de protection” (v p. 129)) 0 Ne touchez jamais les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque l’“Assitant.Config.” (page 7 du “Guide de démarrage rapide” à part) est en cours d’exécution, suivez les instructions de l’écran “Assitant.Config.” pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque “Assitant.Config.” est en cours d’exécution). 0 Utilisez des enceintes avec une impédance de 6 à 16 Ω/ohms. Dénudez environ 10 mm du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le. Appuyez sur le levier de la borne d’enceinte.

En maintenant le levier de la borne d’enceinte enfoncé, insérez entièrement le fil central du câble d’enceinte dans la borne d’enceinte.

Retirez votre doigt du levier de la borne d’enceinte.

Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils o Connexion du subwoofer

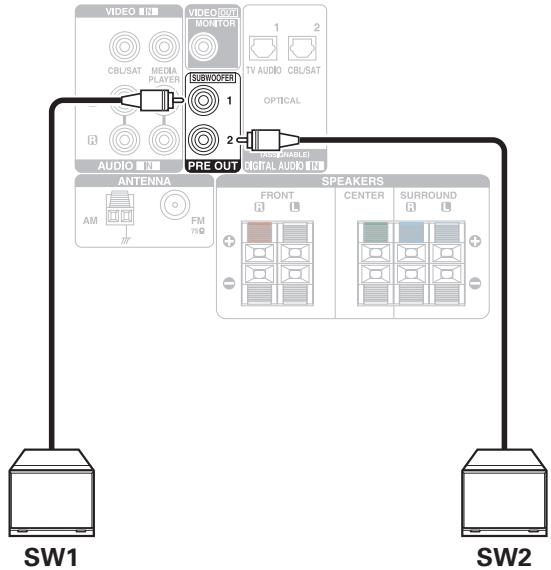

Utilisez un câble adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofers à cet appareil. Le même signal est émis par les bornes respectives du subwoofer. SW1 Panneau avant SW2 Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Annexe Configuration et connexion d’enceinte standard Ceci est utilisé comme un système surround de canal 5.1 de base. Les modes son comme le Dolby Pro Logic g sont pris en charge.

Panneau avant Affichage Panneau arrière

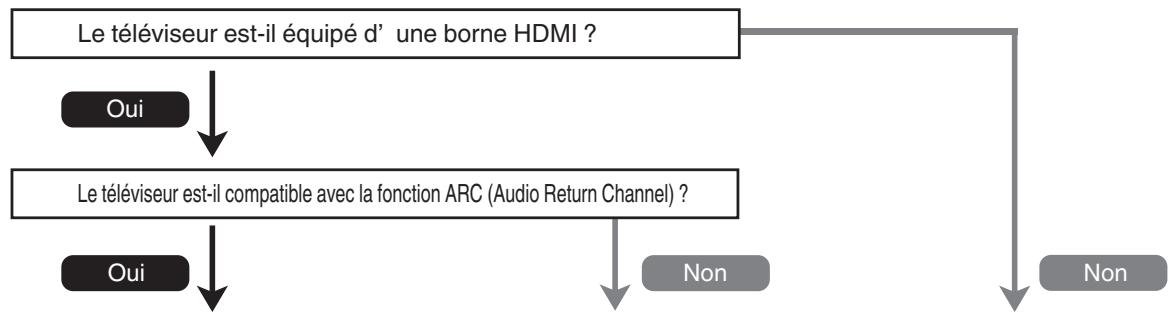

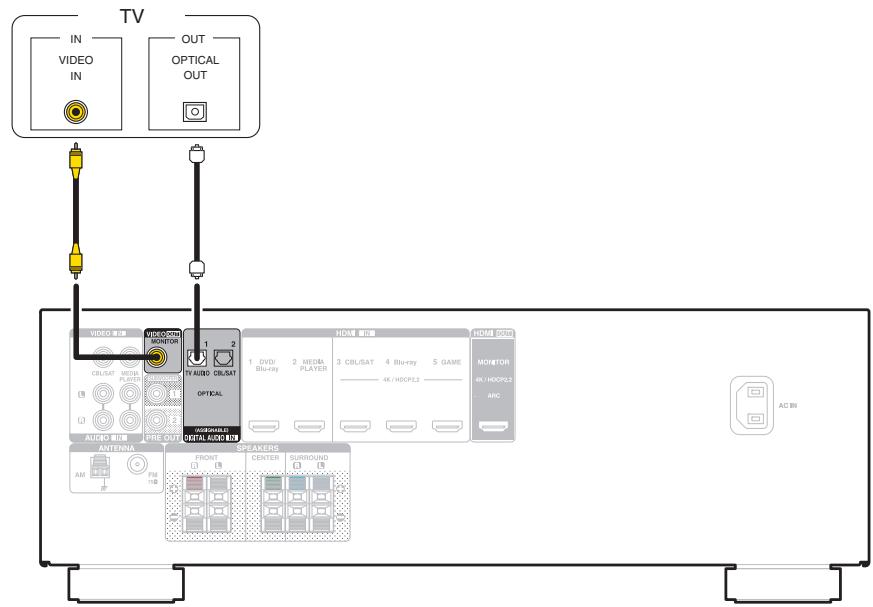

Contents Connexions Lecture Réglages Conseils Annexe Connexion d’un téléviseur Connectez un téléviseur à cet appareil pour que la vidéo d’entrée soit transmise au téléviseur. Vous pouvez également profiter de l’audio de votre téléviseur sur cet appareil. La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur. La fonction ARC (Audio Return Channel) permet de lire le son d’un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil via le câble HDMI. Le téléviseur est-il équipé d’ une borne HDMI ? Oui Le téléviseur est-il compatible avec la fonction ARC (Audio Return Channel) ? Non Non

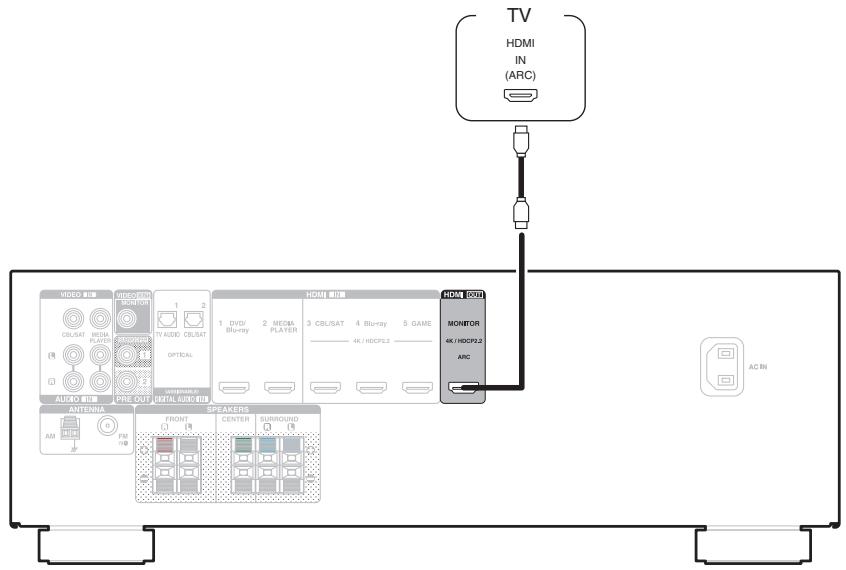

Oui “Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)” (v p. 26) Panneau avant Affichage “Connexion 2 : Téléviseur équipé d’une borne HDMI “Connexion 3 : Téléviseur non équipé et incompatible avec la fonction ARC (Audio Return d’une borne HDMI” (v p. 28) Channel)” (v p. 27) Panneau arrière

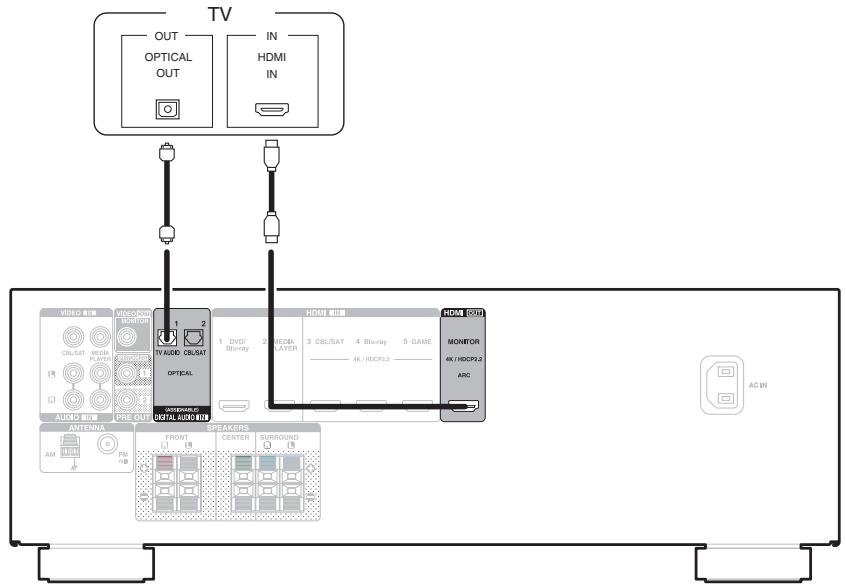

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) Utilisez un câble HDMI pour connecter un téléviseur compatible avec la fonction ARC de cet appareil. Réglez “HDMI Contrôle” sur “Marche” lorsque vous utilisez un téléviseur prenant en charge la fonction ARC. (v p. 81)

HDMI (ARC) Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) Utilisez un câble HDMI pour connecter le téléviseur à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

OUT Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Connexion 3 : Téléviseur non équipé d’une borne HDMI Utilisez un câble vidéo pour connecter la TV à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil. OUT VIDEO

Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Annexe Connexion d’un dispositif de lecture Cet appareil est équipé de deux types de bornes d’entrée vidéo (HDMI et vidéo composite) et de trois types de connecteurs d’entrée audio (HDMI, audio numérique et audio). Sélectionnez les bornes d’entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter. Si le dispositif connecté à cet appareil est équipé d’une borne HDMI, il est recommandé d’utiliser des connexions HDMI. Lors d’une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique. 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 30) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 31) 0 “Connexion d’une console de jeux ou d’un caméscope vidéo” (v p. 32) 0 Connectez les dispositifs à cet appareil comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil. 0 La source qui est attribuée aux connecteurs OPTICAL 1 et OPTICAL 2 peut être modifiée. Voir “Affect entrée” pour savoir comment changer la source d’entrée attribuée aux connecteurs d’entrée. (v p. 84) 0 Pour lire des signaux audio qui sont entrés dans cet appareil sur une TV connectée en HDMI, réglez “Sort audio HDMI” sur “TV”. (v p. 80) 0 Pour de profiter d’un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un appareil de lecture et un téléviseur compatibles HDCP 2.2. 0 Pour profiter de contenu 4K ou dont le copyright est protégé par HDCP 2.2, raccordez l’appareil sur la borne d’entrée HDMI 3, HDMI 4 ou HDMI 5. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Connexion d’un décodeur (Tuner satellite/TV par câble) Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter. (Matériel non compatible HDMI) Tuner satellite/ TV par câble AUDIO AUDIO OUT

Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple. Lors de la connexion d’un lecteur compatible 4K/HDCP 2.2, effectuez la connexion sur la borne d’entrée HDMI 3, HDMI 4 ou HDMI 5. Lecteur DVD/ Blu-ray Disc

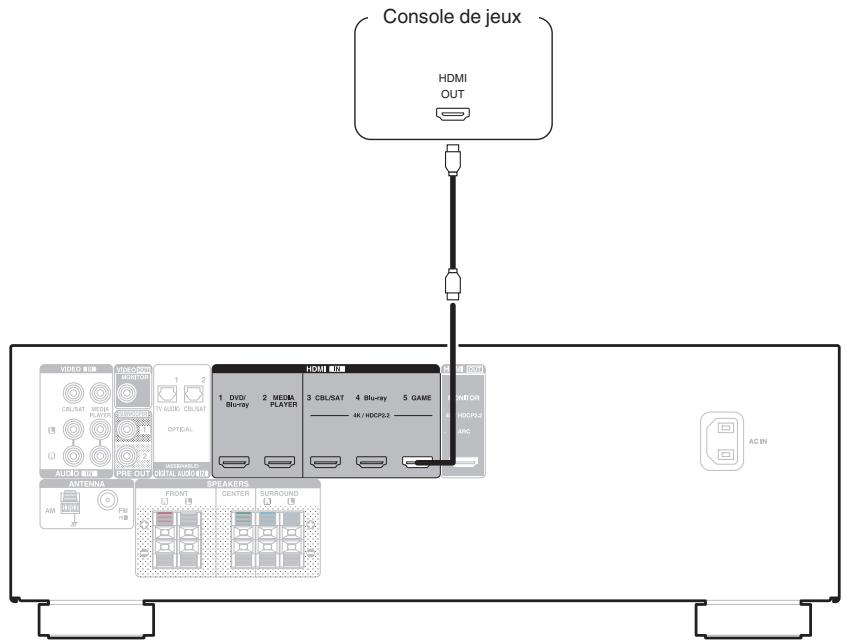

HDMI OUT Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Connexion d’une console de jeux ou d’un caméscope vidéo Cette explication utilise la connexion avec une console de jeux à titre d’exemple. Connectez à cet appareil un dispositif de lecture, tel qu’une console de jeux ou un caméscope. Console de jeux

HDMI OUT Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Annexe Connecter un dispositif mémoire USB au port USB Pour le mode d’emploi, voir “Lecture du contenu d’un dispositif mémoire USB” (v p. 40).

Dispositif mémoire USB 0 Denon ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l’adaptateur secteur fourni avec cet appareil. REMARQUE 0 Les dispositifs mémoire USB ne fonctionnent pas via un hub USB. 0 Il n’est pas possible d’utiliser cet appareil en connectant son port USB à un PC au moyen d’un câble USB. 0 N’utilisez pas de câbles d’extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Connexion d’une antenne FM/AM Connectez l’antenne, syntonisez une émission, puis déplacez l’antenne dans la position où le bruit d’arrière-plan devient minime. Ensuite, fixez l’antenne avec du ruban adhésif ou autre. (“Écoute de diffusion FM/ AM” (v p. 47)) Antenne à boucle AM (fournie) 0 Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous vous recommandons d’installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l’appareil pour en savoir plus.

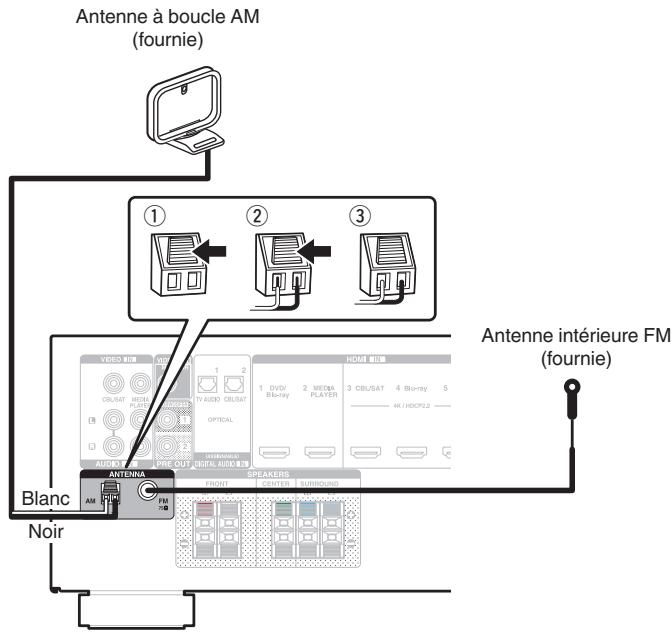

REMARQUE 0 Assurez-vous que les bornes des fils de l’antenne à boucle AM n’entrent pas en contact avec les parties métalliques du panneau. Antenne intérieure FM (fournie) Blanc

Noir Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe o Montage de l’antenne à boucle AM o Utilisation de l’antenne à boucle AM

Antenne fixée au mur Fixez directement au mur sans monter.

Passez le support à travers le bas de l’antenne cadre et repliez-le vers l’avant. Insérez la partie saillante dans le trou carré du support. Clou, broquette, etc. Support Trou carré

Antenne cadre Antenne posée sans fixation Procédez comme indiqué ci-dessus pour le montage. Lors du montage, se reporter à “Montage de l’antenne à boucle AM”.

Partie saillante Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Connexion du cordon d’alimentation Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale. Cordon d’alimentation (fourni)

Vers la prise murale (230 V CA, 50/60 Hz) Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages o Contenu Conseils Annexe Fonctions pratiques Utilisation basique Fonctions pratiques

Fonction de contrôle HDMI

Sélection de la source d’entrée

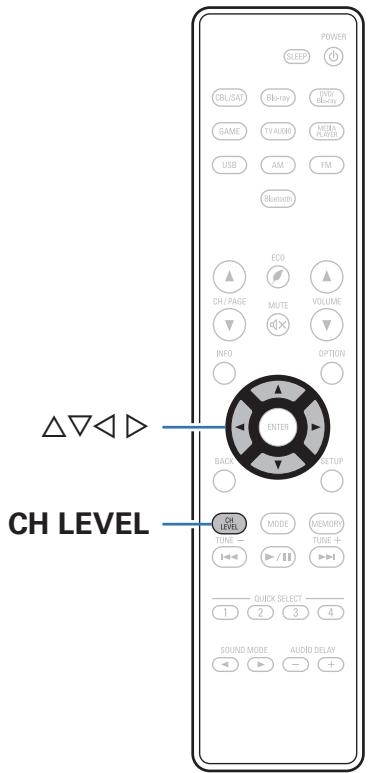

Régler le volume de chaque canal pour le faire correspondre à la source d’entrée (Régl niv.canal) Réglage du volume

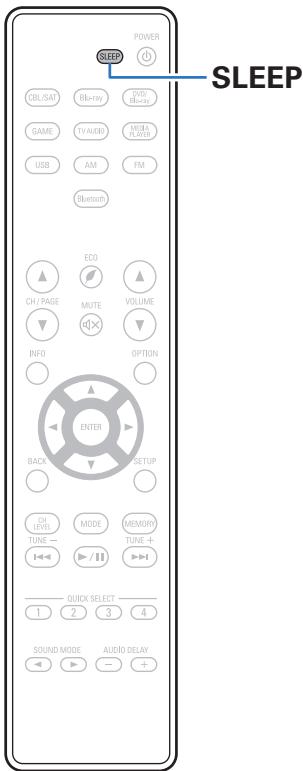

Fonction de minuterie sommeil

Coupure temporaire du son (Sourdine)

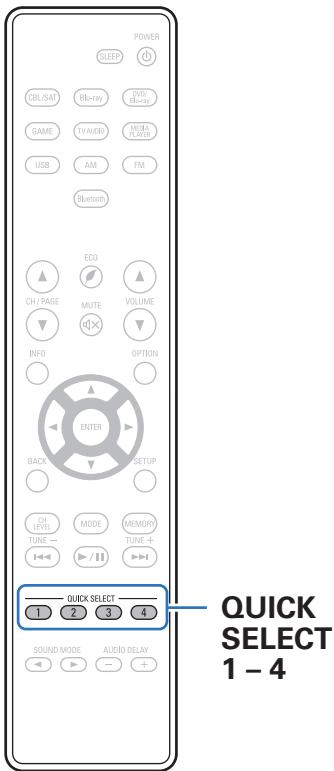

Fonction de sélection rapide plus

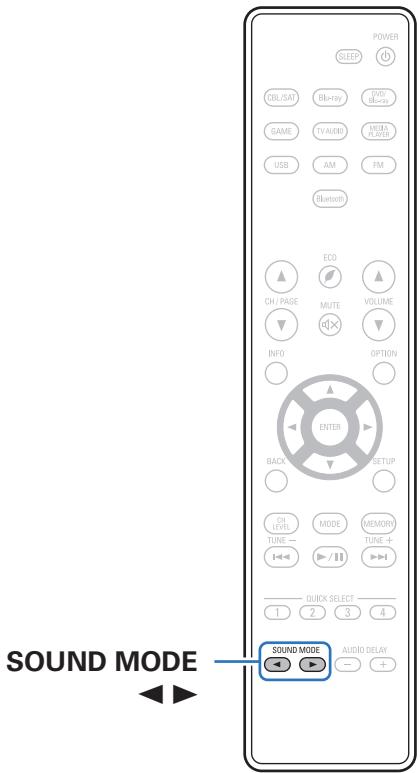

Sélection d’un mode d’écoute

Lecture d’un appareil Lecture avec les lecteurs DVD/Blu-ray Disc

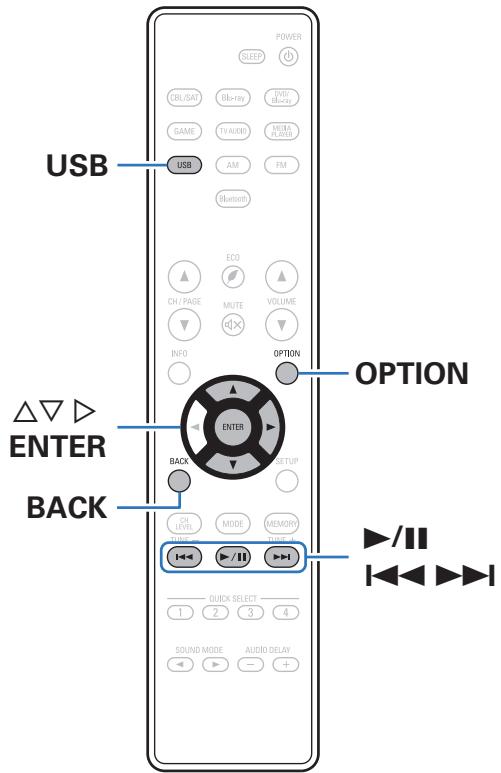

Lecture du contenu d’un dispositif mémoire USB

Écouter de la musique sur un périphérique Bluetooth

Écoute de diffusion FM/AM

Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Utilisation basique Mise sous tension

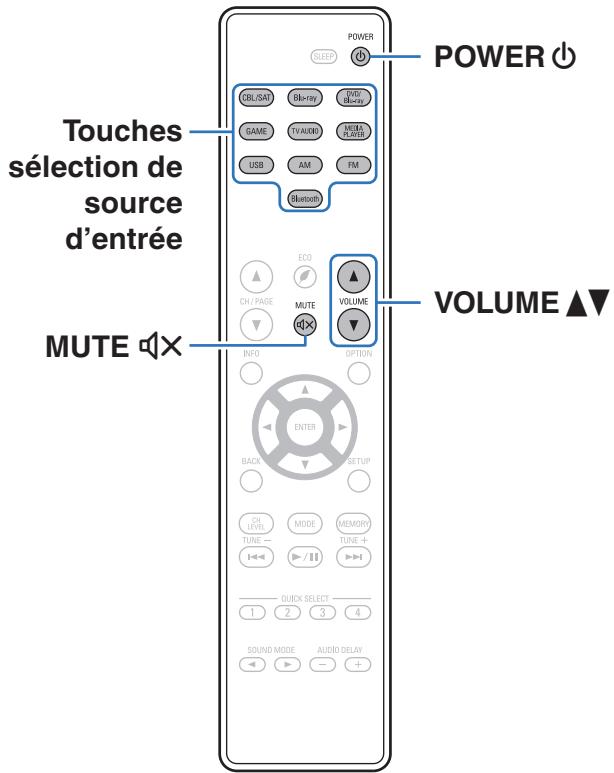

POWER X Touches sélection de source d’entrée Appuyez sur POWER X pour mettre l’appareil sous tension. 0 Vous pouvez appuyer sur la touche de sélection de la source d’entrée lorsque l’appareil est en mode veille pour le mettre sous tension. 0 Vous pouvez également passer en mode veille en appuyant sur X sur l’appareil principal. VOLUME df Sélection de la source d’entrée MUTE :

Appuyez sur la touche de sélection de la source d’entrée pour la lecture. La source d’entrée souhaitée peut être sélectionnée directement.

0 Vous pouvez également sélectionner la source d’entrée en tournant SOURCE SELECT sur l’appareil principal. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Réglage du volume

Utilisez VOLUME df pour régler le volume. Vous trouverez ci-dessous la procédure pour la lecture avec les lecteurs DVD/Blu-ray Disc.

Coupure temporaire du son (Sourdine)

Appuyez sur MUTE :. 0 Le témoin MUTE de l’écran clignote.

0 : s’affiche sur l’écran du téléviseur. Affichage Panneau arrière Préparez la lecture. A Allumez le subwoofer, le lecteur et la TV. B Sélectionnez l’entrée de cet appareil en guise d’entrée TV. Appuyez sur POWER X pour mettre l’appareil sous tension. Appuyez sur DVD/Blu-ray (4K non pris en charge) ou sur Blu-ray (4K pris en charge) pour changer la source d’entrée du lecteur à lire. Lisez le lecteur DVD ou le lecteur Blu-ray Disc. o Lecture surround (v p. 60) 0 Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine” dans le menu. (v p. 79) 0 Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE : à nouveau. Panneau avant Annexe Lecture avec les lecteurs DVD/Blu-ray Disc 0 La plage de réglage varie en fonction du signal d’entrée et du réglage de niveau du canal. 0 Vous pouvez également régler le volume maître en tournant la molette MASTER VOLUME sur l’appareil principal.

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Lecture du contenu d’un dispositif mémoire USB 0 Lecture de fichiers musicaux enregistrés sur un dispositif mémoire USB. 0 Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent être lus sur cet appareil. 0 Cet appareil est compatible avec les dispositifs mémoire USB au format “FAT16” ou “FAT32”. 0 Les types de format audio et les caractéristiques de lecture prises en USB charge par cet appareil sont les suivants. Voir “Lecture de dispositifs mémoire USB” pour plus de détails. (v p. 119) 0 WMA 0 MP3 0 WAV 0 MPEG-4 AAC OPTION ui p ENTER BACK 0 FLAC

Panneau avant Affichage Panneau arrière

Télécommande Index Connexions Contents Lecture Réglages Lecture des fichiers d’un dispositif mémoire USB

Appuyez sur USB pour passer à la source d’entrée “USB”. ENTER Folder Music Passer à la plage précédente/Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide Lecture / Pause (Maintenir enfoncé) Arrêt Passer à la plage précédente/Passer à la plage suivante

[1/2] Annexe Fonction Touches de commande Connectez le dispositif mémoire USB au port USB. (v p. 33) USB Conseils (Maintenir enfoncé) Retour rapide/Avance rapide PAGE d f Passez à la page précédente/page suivante dans l’affichage de la liste REMARQUE 0 Notez que Denon ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l’utilisation de cet appareil avec le dispositif mémoire USB en question.

Utilisez ui p pour sélectionner le fichier à lire, puis appuyez sur ENTER. o Opérations accessibles dans le menu des options La lecture débute. 0 “Lecture répétée (Répéter)” (v p. 56) 0 “Lecture aléatoire (Aléatoire)” (v p. 56) 0 “Réglage de la tonalité (Tonalité)” (v p. 57) 0 “Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo)” (v p. 59) Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Écouter de la musique sur un périphérique Bluetooth Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l’aide du périphérique Bluetooth. La communication est possible jusqu’à une distance d’environ 10 m. REMARQUE 0 Pour lire de la musique à partir d’un périphérique Bluetooth, le périphérique Bluetooth doit prendre en charge le profil A2DP. Bluetooth

Panneau avant Affichage Panneau arrière

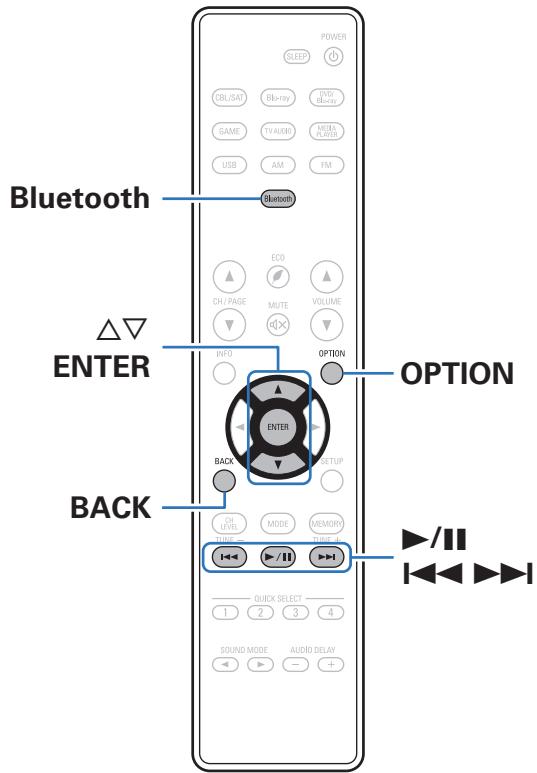

Lecture de musique à partir d’un périphérique Bluetooth Afin d’écouter de la musique à partir d’un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d’abord être apparié avec cet appareil. Une fois le périphérique Bluetooth apparié, il n’a pas besoin d’être apparié à nouveau.

Conseils Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth. Connectez-vous au périphérique Bluetooth pendant que “Pairing” est affiché sur l’écran de l’appareil. Effectuez la connexion avec le périphérique Bluetooth à proximité de l’appareil (environ 1 m).

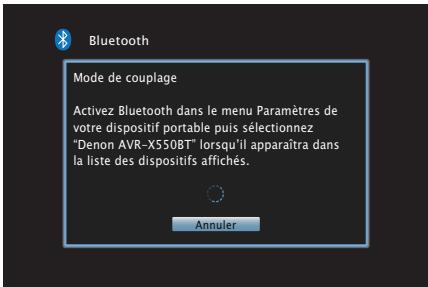

Appuyez sur Bluetooth pour passer à la source d’entrée “Bluetooth”. Lecture de musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth. 0 Le périphérique Bluetooth peut également être commandé avec la télécommande de cet appareil. 0 Lors de la prochaine commutation de la source d’entrée sur le Bluetooth Bluetooth, cet appareil se connectera automatiquement au dernier périphérique Bluetooth connecté. Mode de couplage Activez Bluetooth dans le menu Paramètres de votre dispositif portable puis sélectionnez “Denon AVR-X550BT” lorsqu’il apparaîtra dans la liste des dispositifs affichés. 0 Entrez “0000” lorsque le mot de passe est demandé sur l’écran du périphérique Bluetooth.

Annuler Lors de la première utilisation, l’appareil ira en more d’appariement automatiquement et “Pairing...” apparaîtra sur l’écran de l’appareil.

Activez les réglages Bluetooth sur votre périphérique mobile. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contents Connexions Touches de commande 1/3

Lecture Réglages Fonction Conseils REMARQUE Lecture / Pause 0 Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet appareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP. 0 La télécommande de cet appareil n’est pas garantie de fonctionner avec tous les périphériques Bluetooth. 0 Selon le type de périphérique Bluetooth, cet appareil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth. Passer à la plage précédente/Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide Lecture / Pause o Opérations accessibles dans le menu des options (Maintenir enfoncé) Arrêt Passer à la plage précédente/Passer à la plage suivante 0 “Appariement avec d’autres périphériques Bluetooth” (v p. 45) (Maintenir enfoncé) Retour rapide/Avance rapide 0 “Lecture répétée (Répéter)” (v p. 56) 0 “Lecture aléatoire (Aléatoire)” (v p. 56) 0 “Réglage de la tonalité (Tonalité)” (v p. 57) 0 “Affichage de la vidéo voulue lors de la lecture audio 0 Les lettres de l’alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un “.” (point). Panneau avant Affichage Panneau arrière Annexe (Sélect.vidéo)” (v p. 59)

Télécommande Index Contents Connexions Lecture Réglages Appariement avec d’autres périphériques Bluetooth

Activez les réglages Bluetooth sur votre périphérique mobile. Appuyez sur OPTION lorsque la source d’entrée est “Bluetooth”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode couplage”, puis appuyez sur ENTER. L’appareil passera en mode d’appariement.

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth. Panneau avant Affichage Panneau arrière Annexe 0 Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth. Lorsqu’un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré. 0 Entrez “0000” lorsque le mot de passe est demandé sur l’écran du périphérique Bluetooth. 0 Appuyez sur la touche Bluetooth de la télécommande et maintenez-la enfoncée pendant au moins 3 secondes pour passer en mode appariement. Jumeler un appareil Bluetooth avec l’appareil.

Télécommande Index Contents Connexions Lecture Réglages Conseils Reconnexion à cet appareil à partir d’un périphérique Bluetooth Une fois l’appariement terminé, vous pouvez connecter le périphérique Bluetooth sans effectuer d’opération sur cet appareil. Cette opération doit également être effectuée lorsque vous commutez le périphérique Bluetooth pour la lecture.

Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter. Activez le réglage Bluetooth du périphérique Bluetooth à connecter. Sélectionnez cet appareil dans la liste des périphériques Bluetooth affichée sur votre périphérique Bluetooth. Écoutez de la musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth. 0 Lorsque l’alimentation de cet appareil est mise sous tension, la source d’entrée sera automatiquement commutée à “Bluetooth” si un périphérique Bluetooth est connecté. 0 Lorsque le paramètre “Bluetooth veille” de cet appareil est réglé sur “Marche”, que le paramètre “Sélecteur auto” est réglé sur “Marche” et qu’un périphérique Bluetooth y est connecté en état de veille, l’alimentation de l’appareil se met automatiquement en marche. (v p. 97) Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Annexe Écoute de diffusion FM/AM Vous pouvez utiliser le tuner intégré de cet appareil pour écouter des émissions FM et AM. Assurez-vous que l’antenne FM et l’antenne à boucle AM soient connectées à cet appareil en premier.

TUNE +, – Panneau avant Affichage Panneau arrière

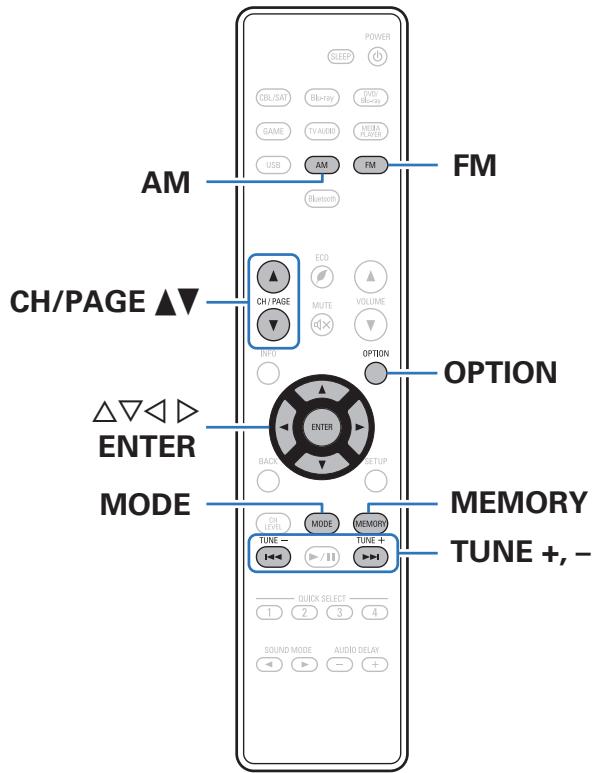

Écoute de diffusion FM/AM

AUTO (Défaut) : Appuyez sur FM ou AM pour passer à la source d’entrée “FM” ou “AM”. MANUAL :

Tuner FM 87.5MHz Annexe Appuyez sur MODE pour sélectionner le mode d’affichage. Connectez l’antenne. (“Connexion d’une antenne FM/ AM” (v p. 34)) G Écran du téléviseur H Conseils Recherche et accord automatiques sur une station radio recevable. Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche. Appuyez sur TUNE + ou TUNE - pour sélectionner la station que vous souhaitez écouter. Un balayage est effectué jusqu’à ce qu’une station radio disponible soit trouvée. Ensuite, le balayage s’interrompt automatiquement et la station radio est diffusée. AUTO

TUNE+- Tune 0 En mode “AUTO”, vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode “MANUAL” pour effectuer la syntonisation. 0 Vous pouvez également balayer les stations de radio en appuyant sur TUNE + ou TUNE - sur l’appareil. GAfficheur de cet appareilH 87.50MHz

01 FM Touches de commande Panneau avant Affichage Panneau arrière

Fonction CH/PAGE d f Sélectionner les stations radio préréglées MODE Changer de mode de syntonisation MEMORY Enregistrer des préréglages TUNE +, - Sélectionner la station radio (haut/bas) Télécommande Index Contents Connexions Lecture Réglages o Opérations accessibles dans le menu des options Le RDS (ne fonctionne que sur la bande FM) est un service de radiodiffusion qui permet à une station d’envoyer des informations supplémentaires en plus du signal d’émission de radio classique. Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS. Notez que la fonction RDS n’est opérationnelle que lors de la réception de stations compatibles RDS. 0 “Recherche PTY” (v p. 50) 0 “Recherche TP” (v p. 51) 0 “Texte Radio” (v p. 51) 0 “Réglage des stations et préréglage automatique des stations (Préréglage auto)” (v p. 52) 0 “Saut des stations radio préréglées (Passer prérégl.)” (v p. 54)

0 “Réglage de la tonalité (Tonalité)” (v p. 57) 0 “Affichage de la vidéo voulue lors de la lecture audio

Panneau arrière Appuyez sur OPTION lorsque la source d’entrée est “FM”. L’écran de menu d’option s’affiche. (Sélect.vidéo)” (v p. 59) Affichage Annexe Recherche RDS 0 “Recherche RDS” (v p. 49) Panneau avant Conseils

Utilisez ui pour sélectionner “Recherche RDS”, puis appuyez sur ENTER. Appuyez sur ENTER. La recherche de stations émettant en RDS démarre alors automatiquement. Télécommande Index Contents Connexions Lecture Réglages

Recherche PTY Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY). PTY identifie le type de programme RDS. Les types de programmes disponibles sont affichés de la façon suivante: NEWS Informations WEATHER Météo AFFAIRS Affaires courantes FINANCE Finance INFO Informations CHILDREN Programme pour enfants SPORT Sports SOCIAL Affaires sociales EDUCATE Education RELIGION Religion DRAMA Drame PHONE IN Entrée de téléphone CULTURE Culture TRAVEL Voyages SCIENCE Science LEISURE Détente VARIED Divers JAZZ Musique jazz POP M Musique pop COUNTRY Musique country ROCK M Musique rock NATION M Musique nationale EASY M Musique pour tous OLDIES Classique légère LIGHT M Vieux titres FOLK M Classique CLASSICS Musique folk DOCUMENT Autres musiques OTHER M Documentaires Panneau avant Affichage Panneau arrière Conseils Annexe Appuyez sur OPTION lorsque la source d’entrée est “FM”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche PTY”, puis appuyez sur ENTER. Utilisez ui pour appeler le type de programme souhaité. Appuyez sur ENTER. La recherche PTY démarre alors automatiquement. Télécommande Index Contents Connexions Lecture Réglages Recherche TP RT permet aux stations RDS d’envoyer des messages qui s’affichent directement à l’écran. “Texte Radio” s’affiche à l’écran lorsque des données de texte radio sont reçues.

Appuyez sur OPTION lorsque la source d’entrée est “FM”.

Appuyez sur OPTION lorsque la source d’entrée est “FM”. L’écran de menu d’option s’affiche. L’écran de menu d’option s’affiche.

Annexe Texte Radio TP identifie les programmes d’infos sur le trafic routier. Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile. Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d’infos routières (stations TP).

Utilisez ui pour sélectionner “Recherche TP”, puis appuyez sur ENTER.

Appuyez sur ENTER. Utilisez ui pour sélectionner “Texte Radio”, puis appuyez sur ENTER. Utilisez o p pour sélectionner “Marche”, puis appuyez sur ENTER. 0 Pendant la réception d’une station émettant du RDS, les textes La recherche TP démarre alors automatiquement. transmis seront affichés. 0 Si aucune donnée de texte n’est transmise, le message “NO TEXT DATA” s’affiche. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Réglage des stations et préréglage automatique des stations (Préréglage auto) Un maximum de 56 stations radio peut être automatiquement préréglé.

Appuyez sur OPTION lorsque la source d’entrée est “FM”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Préréglage auto”, puis appuyez sur ENTER. L’appareil commence à syntoniser les stations radio automatiquement et à les prérégler. 0 Lorsque le préréglage est terminé, la mention “Terminé” s’affiche pendant environ 5 secondes et l’écran du menu d’option s’éteint. 0 La mémoire de préréglage est écrasée. Panneau avant Affichage Panneau arrière

La station radio actuelle est préréglée. 0 Pour prérégler d’autres stations, répétez les étapes 1 à 4. Réglages par défaut Écoute des stations préréglées

Utilisez CH/PAGE df pour sélectionner la chaîne préréglée souhaitée. 0 Vous pouvez également sélectionner les stations de radio préréglées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil principal. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Saut des stations radio préréglées (Passer prérégl.)

Appuyez sur OPTION lorsque la source d’entrée est “FM” ou “AM”. Lorsque l’écran “Passer prérégl.” s’affiche, utilisez ui pour sélectionner un groupe de stations radio que vous ne souhaitez plus ignorer. Utilisez o p pour sélectionner “Marche”. Le saut est annulé. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Passer prérégl.”, puis appuyez sur ENTER. L’écran “Passer prérégl.” s’affiche.

Utilisez ui pour sélectionner le groupe de stations radio à ignorer. Passez toutes les stations de radio qui sont incluses dans le groupe sélectionné “Prérégler z-z”. (z est le numéro du groupe sélectionné.)

Utilisez o p pour sélectionner “Passer”. La station sélectionnée ne s’affiche pas. Panneau avant Affichage Panneau arrière Annexe Annulation du saut préréglé Exécutez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d’une station de radio est grandement facilitée par le saut de mémoires inutiles.

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Fonctions pratiques Cette section explique comment utiliser les fonctions pratiques qui peuvent être utilisées pour chaque source d’entrée. OPTION

uio p ENTER Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Lecture aléatoire (Aléatoire) Lecture répétée (Répéter) n Sources d’entrée prises en charge : USB/Bluetooth n Sources d’entrée prises en charge : USB/Bluetooth

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Répéter”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode Lecture répétée. Arrêt (Défaut) : Le mode de lecture répétée est annulé. Un : Le fichier en cours de lecture est répété en boucle. Tous : Tous les fichiers du dossier en cours de lecture sont répétés en boucle. (Lorsque la source d’entrée est réglée sur “Bluetooth”) Dossier : Tous les fichiers du dossier en cours de lecture sont répétés en boucle. (Lorsque la source d’entrée est réglée sur “USB”)

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche. Utilisez ui pour sélectionner “Aléatoire”, puis appuyez sur ENTER. Utilisez o p pour sélectionner le mode Lecture aléatoire. Arrêt (Défaut) : Désactiver la lecture aléatoire. Marche : Lire de manière aléatoire toutes les plages dans le dossier de lecture actuel. Appuyez sur ENTER. L’écran de lecture s’affiche à nouveau. 0 Pendant la lecture aléatoire, chaque fois que la lecture d’une plage est terminée, une autre plage est sélectionnée de manière aléatoire pour la lecture des plages dans le dossier. Par conséquent, il est possible que vous puissiez entendre une plage déjà lue plus d’une fois lors de la lecture aléatoire. 0 Les réglages “Aléatoire” sont mémorisés pour chaque source d’entrée. Appuyez sur ENTER. L’écran de lecture s’affiche à nouveau. 0 Les réglages “Répéter” sont mémorisés pour chaque source d’entrée. Panneau avant Affichage Panneau arrière

Réglage de la tonalité (Tonalité) Ajuste la qualité tonale du son.

Appuyez sur OPTION. L’écran de menu d’option s’affiche. Utilisez ui pour sélectionner “Tonalité”, puis appuyez sur ENTER.

L’écran “Tonalité” s’affiche.

Permettre les réglages de tonalité (graves, aigus). Arrêt (Défaut) : Lecture sans réglages de tonalité. Panneau avant Affichage Panneau arrière Annexe Sélectionnez “Marche” à l’étape 3 et appuyez sur i pour sélectionner la gamme de sons devant être ajustée. Graves : Réglage des graves. Aigüs : Réglage des aigus. Utilisez o p pour régler le tonalité, puis appuyez sur ENTER. -6 dB – +6 dB (Défaut : 0 dB) Utilisez o p pour régler la fonction de commande de tonalités sur marche/arrêt. Marche : Conseils 0 Les réglages “Tonalité” sont mémorisés pour chaque source d’entrée. 0 Ceci ne peut pas être réglé quand le mode son est réglé sur “Direct”. 0 Vous ne pouvez pas régler ceci si aucun signal audio n’est entré ou si dans le menu “Sort audio HDMI” est réglé sur “TV”. (v p. 80)

Optimiser le volume d’écoute de nuit (Mode Nuit) Compression de la gamme dynamique (différence entre les sons forts et faibles). Cet élément peut être réglé lorsqu’un signal Dolby Digital est entré.

Appuyez sur OPTION. L’écran de menu d’option s’affiche. Utilisez ui pour sélectionner “Mode Nuit”, puis appuyez sur ENTER. Conseils Annexe Utilisez o p pour sélectionner “Mode Nuit”, puis appuyez sur ENTER. Bas : Réglez la valeur sur un niveau bas. Moyen : Réglez la valeur sur un niveau moyen. Haut : Réglez la valeur sur un niveau élevé. Automatique : Activation/désactivation automatique de la compression de la gamme dynamique selon la source. Arrêt (Défaut) : Ne pas sélectionner. L’écran de réglage Mode Nuit s’affiche. 0 “Automatique” peut être réglé lorsqu’un signal Dolby TrueHD est entré. 0 Le réglage par défaut est sur “Arrêt”. Le paramétrage par défaut lorsque le signal d’entrée est Dolby TrueHD est “Automatique”. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo) Cet appareil peut afficher des vidéos d’une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d’entrée. n Sources d’entrée prises en charge : USB/FM/AM/Bluetooth

Appuyez sur OPTION pendant la lecture audio. L’écran de menu d’option s’affiche. Utilisez ui pour sélectionner “Sélect.vidéo”, puis appuyez sur ENTER. Utilisez o p pour sélectionner le mode “Sélect. Vidéo”. Arrêt (Défaut) : Désactive le mode Sélect. Vidéo. Marche : Active le mode Sélect. Vidéo. Appuyez o p pour sélectionner la source d’entrée pour la vidéo que vous souhaitez lire, et appuyez sur ENTER. 0 Les réglages “Sélect.vidéo” sont mémorisés pour chaque source d’entrée. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Annexe Sélection d’un mode d’écoute Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo. Des formats audio multi-canaux sont fournis sur les formats de disques vidéo et audio courants, tels que le Blu-ray ou le DVD, en plus d’être pris en charge par la diffusion numérique, et même par les vidéos en streaming. Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l’audio stéréo 2 canaux. 0 Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l’étiquette de celui-ci. Sélection d’un mode d’écoute

Appuyez sur SOUND MODE 0 1 pour sélectionner un mode son. 0 Si le contenu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio approprié correspondant au contenu est sélectionné automatiquement.

Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe o Description des types de mode audio Mode audio Dolby Type de mode audio Description Dolby PLg Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby PLg pour lire des sources 2 canaux en son surround 5.1 canaux avec une sensation de son surround enveloppante. Dolby Digital Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital. Dolby TrueHD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby TrueHD. Dolby Digital Plus Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital Plus. Mode audio DTS Type de mode audio Description DTS Neo:6 Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur DTS Neo:6 pour lire des sources à 2 canaux en mode son surround 5.1. DTS Surround Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS. DTS 96/24 Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24. DTS-HD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD. DTS Express Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express. Mode audio multicanaux PCM Type de mode audio Multi Ch In Panneau avant Description Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM. Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Mode audio original Type de mode audio Description Multi Ch Stereo Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes. Virtual Ce mode vous permet de profiter d’un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo. Mode audio stéréo Type de mode audio Stereo Description Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire. 0 Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté. 0 Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire. Mode audio Direct Type de mode audio Direct Panneau avant Description Ce mode lit l’audio comme enregistré dans la source. Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils o Affichages sur l’affichage

A Indique un décodeur à utiliser. 0 Pour un décodeur Dolby Digital, “ 0 Pour un décodeur Dolby Digital Plus, “ ” s’affiche. ” s’affiche. B Affiche le nom de la source d’entrée en cours de lecture. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Annexe Fonction de contrôle HDMI Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d’un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI. Procédure de réglage

Activez la fonction de contrôle HDMI de cet appareil. Réglez “HDMI Contrôle” sur “Marche”. (v p. 81) Allumez tous les appareils connectés par le biais du câble HDMI.

Activez la fonction de commande HDMI pour tous les appareils connectés avec le câble HDMI. Basculez la source d’entrée de cet appareil pour vérifier que la vidéo du lecteur connecté par HDMI est lu correctement. Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille. REMARQUE 0 Veuillez consulter les instructions d’utilisation du dispositif 0 Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire. connecté pour vérifier les réglages. 0 Si l’un des équipements vient à être débranché, exécutez les étapes 2 et 3.

Réglez l’entrée du téléviseur sur l’entrée HDMI connectée à cet appareil. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Régler le volume de chaque canal pour le faire correspondre à la source d’entrée (Régl niv.canal) Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d’entrée.

Appuyez sur CH LEVEL. L’écran “Régl niv.canal” s’affiche. Utilisez ui pour sélectionner le canal que vous souhaitez ajuster. Utilisez o p pour régler le volume. –12.0 dB – +12.0 dB (Défaut : 0.0 dB) 0 Sélectionnez “Réinitialisez” et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à “0.0 dB” (Défaut). 0 Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés. 0 Les réglages “Régl niv.canal” sont mémorisés pour chaque source d’entrée. 0 Vous ne pouvez définir ceci que pour les enceintes qui produisent l’audio. En outre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu “Sort audio HDMI” est réglé sur “TV”. (v p. 80) uio p

CH LEVEL Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Fonction de minuterie sommeil Vous pouvez faire en sorte que l’appareil se mette automatiquement en veille à la fin d’un délai programmé. Ceci est pratique pour la visualisation et l’écoute avant d’aller se coucher.

SLEEP Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Annexe o Vérification du temps restant Utilisation de la minuterie sommeil

Conseils Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement. Le temps restant s’affiche sur l’écran. Appuyez sur SLEEP et affichez la durée que vous souhaitez. o Pour annuler la minuterie sommeil 0 Le témoin SLEEP s’allume sur l’écran et la minuterie sommeil démarre. Appuyez SLEEP pour sélectionner “Off”. Le témoin SLEEP de l’affichage s’éteint. 0 Vous pouvez régler la minuterie sommeil dans la plage de 10 à 120 minutes par paliers de 10 minutes. 0 Le réglage de la minuterie sommeil est annulé lorsque l’appareil commute en mode veille. REMARQUE 0 La fonction de minuterie sommeil ne peut pas mettre hors tension les matériels raccordés à cet appareil. Pour mettre ces matériels hors tension, vous devez configurer directement les minuteries de mise en veille de chacun des appareils. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Fonction de sélection rapide plus Vous pouvez enregistrer les différentes réglages (sélection de la source d’entrée, volume, mode audio, etc.) à l’aide des boutons QUICK SELECT 1 – 4. Vous pouvez appuyer sur l’un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération. En sauvegardant sur les touches QUICK SELECT 1 – 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture.

QUICK SELECT 1–4 Panneau avant Affichage Panneau arrière

Appuyez sur QUICK SELECT. Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis. dessous. Bouton Source d’entrée QUICK SELECT 1 CBL/SAT QUICK SELECT 2 DVD/Blu-ray QUICK SELECT 3 Game QUICK SELECT 4 Bluetooth Sélectionnez le réglage souhaité pour les éléments cidessous. A Source d’entrée (v p. 38) B Volume (v p. 39) C Paramétrages de sélection vidéo (v p. 59) D Mode son (v p. 60) 0 Les réglages par défaut de la source d’entrée sont indiqués ci-

Appuyez de manière prolongée sur QUICK SELECT jusqu’à ce que “Quickz Memory” s’affiche. Les paramètres présents seront mémorisés. z a affiché le numéro de la touche QUICK SELECT enfoncée. 0 Dans les réglages d’usine par défaut le volume n’est pas réglé sur la Fonction de sélection rapide plus. Reportez-vous à “Modification des réglages” pour enregistrer le volume dans la Fonction de sélection rapide plus. (v p. 69) Panneau avant Affichage Annexe Modification des réglages Solliciter le paramétrage

Conseils Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Plan du menu de l’interface graphique Pour pouvoir utiliser le menu, connectez une TV à l’appareil et affichez le menu sur l’écran de la TV. Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences. Éléments détaillés Description Page Paramètres surr. Ajuste les réglages du son surround.

Restorer Accroît les composants de fréquence faible et élevée de l’audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.

Délai audio Compense le décalage entre la vidéo et l’audio.

Volume Effectuer les paramétrages du volume.

Room EQ Configurez s’il faut utiliser l’égaliseur ou non.

Sort audio HDMI Permet de sélectionner le matériel pour la sortie audio HDMI.

HDMI PassThrough Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

SrcePassThrough Définit la borne HDMI qui introduit les signaux HDMI en mode veille.

HDMI Contrôle Permet de lier l’utilisation de différents appareils connectés en HDMI et compatibles avec la HDMI Contrôle.

ARC Sur le téléviseur raccordé au connecteur HDMI MONITOR, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI.

Commut.TV Audio Définit le passage automatique sur l’entrée “TV Audio” lorsqu’un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil.

Désactiver cmde Lie la mise en veille de cet appareil aux équipements externes.

Audio Vidéo Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Éléments de configuration Éléments détaillés Lecture Réglages Conseils Annexe Description Page Permet de changer l’attribution du connecteur d’entrée.

Niv.source Permet d’ajuster le niveau de lecture de l’entrée audio.

Sélect.entrées Permet de régler le mode d’entrée audio et le mode de décodage.

Config. auto Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis se font automatiquement.

Config.manuelle Règle manuellement les enceintes ou modifie le paramétrage “Config. auto”.

Entrées Enceintes Panneau avant Affichage Panneau arrière

Télécommande Index Connexions Éléments de configuration Éléments détaillés

Contents Réglages Conseils Page Langue Modifie la langue de l’affichage sur l’écran du téléviseur.

ECO Configure les fonctions d’économie d’énergie du Mode ECO et veille Auto.

Bluetooth Configure le paramétrage Bluetooth.

Afficheur façade Permet de régler les paramètres relatifs à l’afficheur.

Micrologiciel Mettez à jour le micrologiciel de cet appareil.

Verrou config. Protection des réglages contre toute modifications involontaire.

Réinitialiser Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Démarrez config. Effectuez les réglages/connexions/l’installation de base en fonction des indications sur l’écran du téléviseur. Assitant.Config. Panneau avant Annexe Description

Général Lecture Affichage Panneau arrière

Page 7 du manuel séparé “Guide de Démarrage rapide” Contents Connexions Lecture Réglages Conseils Annexe Fonctionnement du menu

Appuyez sur SETUP. Le menu s’affiche à l’écran de la TV. Utilisez ui pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER. Utilisez o p pour passer au réglage désiré. Appuyez sur ENTER pour entrer le réglage. 0 Pour revenir à l’élément précédent, appuyez sur BACK. 0 Pour quitter le menu, appuyez sur SETUP alors qu’il est à affiché à l’écran. Le menu disparaît de l’écran. uio p ENTER SETUP

BACK Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Audio Réglage des paramètres audio. o Mode Paramètres surr. Réglez le mode son en fonction du signal d’entrée. Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences. Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné. Pour les détails sur les paramètres ajustables, voir “Modes audio et paramètres surround” (v p. 123). n Mode Dolby PLg 0 Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture. 0 Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son. Movie : Bascule sur le mode audio qui convient pour profiter des films et des programmes TV. Musique : Bascule sur le mode audio qui convient pour profiter de la musique. Game : Bascule sur le mode audio qui convient pour profiter de jeux. Pro Logic : Mode de lecture Dolby Pro Logic. n Mode DTS Neo : 6 Cinema : Bascule sur le mode audio qui convient pour profiter des films et des programmes TV. Musique : Bascule sur le mode audio qui convient pour profiter de la musique. 0 Le mode “Musique” est également efficace pour les sources vidéo contenant beaucoup de musique stéréo. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages o Compress.Dyn. Conseils Annexe o Eff.basses fréq Compression de la gamme dynamique (différence entre les sons forts et faibles). Automatique : Active/désactive automatiquement la compression de la gamme dynamique selon la source. Bas / Moyenne / Haut : Réglage du niveau de compression. Arrêt : Compression de la gamme dynamique toujours désactivée. Ajuste le niveau des effets basses fréquences (LFE). -10 dB – 0 dB (Défaut : 0 dB) 0 Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous. 0 Sources Dolby Digital : 0 dB 0 Sources cinéma DTS : 0 dB 0 Sources musique DTS : -10 dB o Centrage image 0 Vous pouvez définir “Automatique” uniquement pour la source Dolby TrueHD. Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l’image sonore à l’avant.

0.0 – 1.0 (Défaut : 0.3)

0 Vous pouvez définir ceci lorsque le mode audio est défini sur DTS Neo:6 dans le mode “Music”. 0 Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l’image sonore est élargie à l’avant. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages o Panorama Conseils Annexe o Dimension Le champ sonore avant est étendu plus vers l’arrière pour créer une impression sonore parfaitement inclusive. Déplace le centre de l’image sonore vers l’avant ou l’arrière, pour un meilleur équilibre. Marche : Utilisez “Panorama”. 0 – 6 (Défaut : 3) Arrêt (Défaut) : Ne pas utiliser “Panorama”. 0 Vous pouvez définir ceci lorsque le mode son est réglé sur Dolby PLg en mode “Music”. 0 Plus le chiffre est petit, plus le son surround se décale vers l’arrière; plus le chiffre est grand, plus le son surround se décale vers l’avant. 0 Vous pouvez définir ceci lorsque le mode son est réglé sur Dolby PLg en mode “Music”. o Centre largeur Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l’image sonore à l’avant. 0 – 7 (Défaut : 3) 0 Vous pouvez définir ceci lorsque le mode son est réglé sur Dolby PLg en mode “Music”. 0 Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l’image sonore est élargie à l’avant. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages o Subwoofer Le subwoofer est activé. Arrêt : Le subwoofer n’est pas activé. Annexe Restorer Activation et désactivation de la sortie du subwoofer. Marche (Défaut) : Conseils Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l’oreille humaine. La fonction “Restorer” génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d’origine. Elle restaure également les caractéristiques des basses d’origine pour une plage tonale riche et étendue. 0 Ceci peut être réglé quand le mode surround est réglé sur “Direct” ou “Stereo”. o Param.défaut Les paramètres “Paramètres surr.” sont rétablis sur les paramètres par défaut. Marche : Utiliser “Restorer”. Arrêt (Défaut) : Ne pas utiliser “Restorer”. 0 Cet élément peut être réglé avec les signaux analogiques ou quand un signal PCM (Fréq. échantillonage. = 44,1/48 kHz) est entré. 0 Ceci ne peut pas être réglé quand le mode son est réglé sur “Direct”. 0 Les réglages “Restorer” sont mémorisés pour chaque source d’entrée. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Annexe o Limite Délai audio Réglages de volume maximum. Compense le décalage entre la vidéo et l’audio. 60 (–20 dB) / 70 (–10 dB) / 80 (0 dB) 0 ms – 200 ms (Défaut : 0 ms) Arrêt (Défaut) 0 Les réglages “Délai audio” sont mémorisés pour chaque source d’entrée. 0 Les paramétrages “Délai audio” peuvent être définis même si vous appuyez sur AUDIO DELAY + ou AUDIO DELAY - sur la télécommande. 0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 78) o Niveau démarrage Volume Définir le volume à la mise en marche de l’appareil. Effectuer les paramétrages du volume. o Échelle Régler l’affichage du volume.

(Défaut) : Afficher dans la gamme de 0 (Min) à 98. –79.5 dB – 18.0 dB : Afficher ---dB (Min), gamme de –79,5 dB à 18,0 dB. Panneau avant Conseils Affichage Panneau arrière Dernière (Défaut) : Utiliser les réglages mémorisés à partir de la dernière session. Sourdine : Toujours passer en sourdine au démarrage de l’appareil. 1 – 98 (–79 dB – 18 dB) : Le volume est réglé au niveau défini. 0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 78)

Télécommande Index Contents Connexions Lecture Réglages o Niveau sourdine Conseils Annexe Room EQ Régler le niveau d’atténuation pendant la mise en sourdine. Configurez s’il faut utiliser l’égaliseur ou non. Complet (Défaut) : Le son est complètement coupé. Marche : Utiliser “Room EQ”. –40 dB : Le son est abaissé de 40 dB. Ne pas utiliser “Room EQ”. –20 dB : Le son est abaissé de 20 dB. Arrêt (Défaut) : 0 Vous pouvez sélectionner cette option après avoir effectué Configuration automatique. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Vidéo Règle les paramètres de configurations de Sort audio HDMI, HDMI PassThrough et HDMI Contrôle. REMARQUE 0 Quand “HDMI PassThrough” et “HDMI Contrôle” est sur “Marche”, la consommation en mode Veille est plus élevée. (“HDMI PassThrough” (v p. 80), “HDMI Contrôle” (v p. 81)) Si vous n’utilisez pas cet appareil pendant une période prolongée, il est conseillé de débrancher le cordon d’alimentation de la prise secteur. Sort audio HDMI HDMI PassThrough Permet de sélectionner le matériel pour la sortie audio HDMI. AVR (Défaut) : Lecture par les enceintes connectées au récepteur. TV : Lecture par une télévision connectée au récepteur. Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille. Marche : Transmet l’entrée HDMI sélectionnée via la sortie HDMI de cet appareil lorsqu’il est en mode Veille. Arrêt (Défaut) : Aucun signal HDMI n’est transmis via la sortie HDMI de cet appareil en mode veille. 0 Lorsque la fonction de commande HDMI est activée, la priorité est donnée au réglage audio du téléviseur. (v p. 64) 0 Lorsque cet appareil est sous tension et que “Sort audio HDMI” est réglé sur “TV”, l’audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe HDMI Contrôle SrcePassThrough Permet de lier l’utilisation de différents appareils connectés en HDMI et compatibles avec la commande HDMI. Définit la borne HDMI qui introduit les signaux HDMI en mode veille. Dernière (Défaut) : La source d’entrée la plus récente se mettra en mode veille. CBL/SAT / DVD/Blu-ray / Game / Media Player : Traversez la source d’entrée sélectionnée. 0 “SrcePassThrough” peut être réglé quand “HDMI PassThrough” est réglé sur “Marche” ou que “HDMI Contrôle” est réglé sur “Marche”. (“HDMI PassThrough” (v p. 80), “HDMI Contrôle” (v p. 81)) Marche : Réglage à sélectionner pour utiliser la fonction de commande HDMI. Arrêt (Défaut) : Réglage à utiliser lorsque vous ne souhaitez pas utiliser la fonction de commande HDMI. 0 Consultez les instructions d’utilisation de chaque composant connecté pour vérifier les réglages. 0 Se reporter à “Fonction de contrôle HDMI” pour en savoir plus sur la fonction de contrôle HDMI. (v p. 64) REMARQUE 0 Si les réglages “HDMI Contrôle” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages ARC Conseils Commut.TV Audio Sur le téléviseur raccordé au connecteur HDMI MONITOR, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI. Marche : Utiliser la fonction ARC. Arrêt (Défaut) : Ne pas utiliser la fonction ARC. Définit le passage automatique sur l’entrée “TV Audio” lorsqu’un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil. 0 Vous pouvez régler le volume de cet appareil à l’aide de la télécommande du téléviseur. 0 Si vous utilisez cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction de contrôle HDMI sur le téléviseur. 0 Si “HDMI Contrôle” est réglé sur “Marche”, le paramétrage de “ARC” bascule automatiquement sur “Marche”. (v p. 81) Marche (Défaut) : Sélectionner l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur. Arrêt : Ne sélectionnez pas l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur. 0 “Commut.TV Audio” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 81) REMARQUE 0 Si les réglages “ARC” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Désactiver cmde Lie la mise en veille de cet appareil aux équipements externes. Tous (Défaut) : Si la TV branchée est mise hors tension indépendamment de la source d’entrée, l’appareil est automatiquement mis en veille. Vidéo : Avec une source d’entrée sélectionnée attribuée à “HDMI”, lorsque vous mettez le téléviseur hors tension, cet appareil se met automatiquement en veille. Arrêt : L’appareil n’est pas lié à la mise sous/hors tension de la TV. 0 “Désactiver cmde” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 81) Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Annexe Entrées Réalisation des réglages concernant la lecture de la source d’entrée. Vous n’avez pas besoin de modifier les réglages pour utiliser l’appareil. Effectuez des réglages lorsque cela s’avère nécessaire. Affect entrée 0 Par défaut, chaque élément est réglé comme suit. En effectuant les connexions comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil, il vous suffit d’appuyer une seule fois sur les touches de sélection de la source d’entrée pour lire aisément de l’audio ou de la vidéo à partir d’un dispositif connecté. Veuillez changer l’attribution de la borne d’entrée audio numérique lors de la connexion d’une source d’entrée différente de ce qui est imprimé sur les bornes d’entrée audio numériques de cet appareil. Connecteur d’entrée CBL/ SAT DVD/ Bluray Media Player Bluray Game OPTICAL1 OPTICAL2

Les paramètres “Affect entrée” sont rétablis sur les paramètres par défaut. Niv.source TV Audio CBL/SAT Cette fonction permet de corriger le niveau de lecture de l’entrée audio de la source d’entrée sélectionnée. Utilisez cette fonction s’il y a des différences de niveau du volume d’entrée entre les différentes sources.

-12 dB – +12 dB (Défaut : 0 dB) 0 Les réglages “Niv.source” sont mémorisés pour chaque source d’entrée. Panneau avant

Audio o Param.défaut Affect entrée OPTICAL1 OPTICAL2 Param.défaut Source d’entrée Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils o Mode de décod. Sélect.entrées Réglez le mode décodage pour la source d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur “Automatique”. Mais nous vous recommandons de le régler sur “PCM” ou “DTS” si le début de la source est coupée ou en cas de parasites. Réglez le mode d’entrée audio et le mode de décodage de chaque source d’entrée. Les modes d’entrée accessibles peuvent varier en fonction de la source d’entrée. 0 Les réglages “Sélect.entrées” sont mémorisés pour chaque source d’entrée. o Mode d’entrée Définit les modes d’entrée audio pour les différentes sources d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur “Automatique”. Automatique (Défaut) : Détecter automatiquement le signal en entrée et lancer la lecture. HDMI: Lire uniquement les signaux en provenance de l’entrée HDMI. Numérique : Lire uniquement les signaux en provenance de l’entrée audio numérique. Analogique : Lire uniquement les signaux en provenance de l’entrée audio analogique. Automatique (Défaut) : Détecter automatiquement le signal d’entrée audio numérique, le décoder et le reproduire. PCM: Décoder et reproduire uniquement les signaux PCM en entrée. DTS: Décoder et reproduire uniquement les signaux DTS en entrée. 0 Vous pouvez régler cet élément pour des sources d’entrée auxquelles la borne d’entrée HDMI est affectée ou auxquelles, “OPTICAL1” ou “OPTICAL2” est affecté dans “Affect entrée” dans le menu. (v p. 84) 0 Lorsque des signaux numériques entrent correctement, le témoin ~ s’allume sur l’affichage. Si le témoin ~ ne s’allume pas, vérifiez “Affect entrée” et les connexions. (v p. 84) 0 Si l’option “HDMI Contrôle” est réglée sur “Marche” et si une TV compatible ARC est branchée via les bornes HDMI MONITOR, le mode d’entrée dont la source d’entrée est “TV Audio” est paramétré sur ARC. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Enceintes Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis se font automatiquement. Ceci est appelé “Config. auto”. Vous n’avez pas à effectuer “Config. auto” si vous avez déjà effectué “Réglage enceintes” dans “Assitant.Config.”. Pour configurer manuellement les enceintes, utilisez l’option “Config.manuelle” du menu. (v p. 91) Config. auto o A propos de la position d’écoute principale Pour effectuer la mesure, disposez le microphone d’étalonnage de son en position d’écoute principale.

La position d’écoute principale est la position où plusieurs auditeurs ou une personne seule s’assoient naturellement dans l’enceinte de l’environnement d’écoute. Avant de lancer “Config. auto”, disposez le microphone d’étalonnage acoustique en position d’écoute principale. FL SW C

Enceinte avant (G) Enceinte avant (D) Enceinte centrale Subwoofer Enceinte surround (G) Enceinte surround (D) Position d’écoute principale SR Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils REMARQUE 0 Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures. 0 Pendant les mesures, placez les téléphones portables hors de la pièce d’écoute. Les signaux de téléphonie mobile pourraient perturber les mesures. 0 Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d’étalonnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes. 0 Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S’il y a un bruit de fond dans la pièce, le volume de ces signaux d’essai augmente. 0 Il n’est pas possible d’effectuer ces mesures lorsqu’un casque est connecté. Débranchez le casque audio avant d’effectuer “Config. auto”. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages

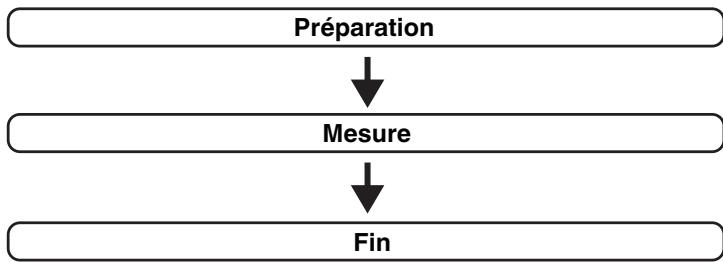

Procédure pour les paramétrages de l’enceinte (Config. auto) Conseils Annexe Installez le microphone d’étalonnage de son sur un trépied et disposez-le en position d’écoute principale. Lors de l’installation du microphone d’étalonnage du son, pointez l’extrémité du microphone vers le plafond et réglez la hauteur afin qu’elle corresponde à celle des oreilles d’un auditeur en position assise. Préparation

Mesure Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué cidessous. n Subwoofer doté d’un mode direct Fin

Placez le mode direct sur “Marche” et désactivez le réglage du volume et le réglage de la fréquence croisée. n Subwoofer ne possédant pas de mode direct Effectuez les réglages suivants: 0 Volume : position 12 heures 0 Fréquence croisée : Fréquence maximale/la plus élevée 0 Filtre passe-bas : Arrêt 0 Mode veille : Arrêt Panneau avant Affichage Panneau arrière

Télécommande Index Contents

Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil. Conseils Annexe Sélectionnez “Suivant” et appuyez ensuite sur ENTER. Sélectionnez “Lancer Test”, puis appuyez sur ENTER. 0 La mesure peut prendre plusieurs minutes. REMARQUE 0 Si “Attention!” s’affiche sur l’écran du téléviseur : 0 Allez à “Message d’erreur” (v p. 90). Vérifiez les points concernés et effectuez les procédures nécessaires. n Pour annuler Config. auto Lorsque le microphone de configuration et de mesure est connecté, l’écran suivant s’affiche.

A Appuyez sur BACK pour afficher l’écran contextuel. B Appuyez sur o pour sélectionner “Oui”, puis appuyez sur ENTER.

Config. auto Connectez les enceintes et les placer comme indiqué dans le manuel. Débranchez le microphone de mesures et de configuration de la prise SETUP MIC de l’appareil. Ne modifiez pas la connexion de l’enceinte ou le volume du subwoofer après “Config. auto”. Si ces derniers sont modifiés, exécutez à nouveau “Config. auto” afin de configurer les paramétrages de l’égaliseur de manière optimale.

Sélectionnez “Démarrer” et appuyez ensuite sur ENTER. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Message d’erreur Un message d’erreur s’affiche si “Config. auto” n’a pas pu se terminer en raison de la position des enceintes, de l’environnement de mesure, etc. Si un message d’erreur s’affiche, prenez les mesures nécessaires. Coupez l’alimentation avant de vérifier les connexions des enceintes. Exemples Avant G : Aucun Panneau avant Détails de l’erreur Remèdes 0 L’enceinte affichée n’a pas pu être détectée. Affichage Panneau arrière 0 Vérifiez les connexions des enceintes affichées.

Télécommande Index Contents Connexions Lecture Réglages Config.manuelle Conseils Annexe Config.Enceintes Sélectionnez si oui ou non les enceintes sont présentes, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes. Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les paramétrages effectués dans “Config. auto”. 0 Cet appareil peut être utilisé sans modifier les réglages “Config. manuelle”. Effectuez des réglages lorsque cela s’avère nécessaire. o Avant Définir le type d’enceinte avant. Grande (Défaut) : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. 0 Lorsque “Subwoofer” est réglé sur “Non”, “Avant” est automatiquement réglé sur “Grande”. 0 Lorsque “Avant” est réglé sur “Petite”, “Centrale” et “Surround” ne peuvent pas être réglés sur “Grande”. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages o Centrale Grande : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Réglage à utiliser lorsqu’aucune enceinte centrale n’est connectée. Permet de régler la distance entre la position d’écoute et les enceintes. Avant d’effectuer les réglages, mesurez la distance entre la position d’écoute et les différentes enceintes. o Étape Permet de régler l’unité de distance.

0.1 m / 0.01 m (Défaut: 0.1 m)

o Param.défaut o Subwoofer Les paramètres “Distances” sont rétablis sur les paramètres par défaut. Définir la présence d’un subwoofer. Oui (Défaut) : Réglage à utiliser lorsque le système comprend un subwoofer. Non : Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté. o Réglez la distance

o Surround 0 Les enceintes qui peuvent être sélectionnées sont différentes selon les paramétrages “Config.Enceintes”. (v p. 91) 0 Réglages par défaut : Avant G / Avant D / Centrale / Subwoofer : 3,60 m Surround G / Surround D : 3,00 m 0 Réglez la différence de distance entre enceintes à moins de 6,00 m. Définir la présence et la taille des enceintes surround. Grande : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Réglage à utiliser quand les enceintes surround ne sont pas connectées. Affichage Annexe Distances Définir la présence et la taille de l’enceinte centrale. Panneau avant Conseils Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Niveaux Conseils Annexe Crossover Réglez le volume de la tonalité de test à l’identique à la position d’écoute lorsqu’il est envoyé depuis chaque enceinte. Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. o Dém tonal.essai o Sélection de la fréquence croisée Un son test est émis depuis l’enceinte sélectionnée. Pendant l’écoute du son test, ajustez le volume de sortie sur l’enceinte sélectionnée. 40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz) –12.0 dB – +12.0 dB (Défaut : 0.0 dB) 0 Le paramètre “Crossover” peut être réglé lorsque le réglage du paramètre “Mode subwoofer” est “LFE+Main” ou lorsque l’une des enceintes est réglée sur “Petite”. (v p. 94) 0 La fréquence croisée par défaut est “80 Hz”. Il s’agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d’enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur “250 Hz” lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz. 0 Les sons en-dessous de la fréquence croisée sont coupés à la sortie de l’enceinte définie dans “Petite”. Les fréquences graves coupées sont émises par le subwoofer ou par l’enceinte avant. 0 Le paramétrage “Niveaux” est reflété dans tous les modes son. 0 Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l’option “Niveaux”. o Param.défaut Les paramètres “Niveaux” sont rétablis sur les paramètres par défaut. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils o LPF pour LFE Graves Permet de régler la gamme d’émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer. Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE. o Mode subwoofer 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz/ 150 Hz / 200 Hz / 250 Hz(Défaut : 120 Hz) Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer. LFE : Le signal de gamme des graves du canal réglé sur la taille d’enceinte “Petite” est ajouté à la sortie de signal LFE du subwoofer. LFE+Main (Défaut) : Le signal de gamme basse de tous les canaux est ajouté à la sortie de signal LFE du subwoofer. 0 L’élément “Mode subwoofer” peut être réglé lorsque “Config.Enceintes” “Subwoofer” est réglé sur une option autre que “Non”. (v p. 92) 0 Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants. 0 Si “Config.Enceintes” – “Avant” et “Centrale” sont réglés sur “Grande”, et que “Mode subwoofer” est réglé sur “LFE”, il se peut que les subwoofers n’émettent aucun son, selon le signal d’entrée ou le mode sonore sélectionné. (v p. 91) Sélectionnez “LFE+Main” si vous voulez que les signaux de des graves soient toujours reproduits par le subwoofer. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Général Effectuer d’autres réglages. ECO Langue Configurez le paramétrage du mode ECO et du mode veille automatique. Permet de régler la langue d’affichage du menu sur l’écran du téléviseur. English / Français / Español (Défaut : English) o Mode ECO Ceci permet de réduire la consommation électrique lorsque l’appareil est sous tension. 0 “Langue” peut aussi être réglé de la manière suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Appuyez et maintenez enfoncé TUNE +, TUNE - et DIMMER sur l’appareil

principal pendant au moins 3 secondes. “V.Format:< PAL >” s’affiche sur l’écran.

2. Appuyez sur STATUS sur l’appareil principal.

“Lang.:<ENGLISH >” s’affiche sur l’écran.

3. Utilisez TUNER PRESET CH + ou DIMMER sur l’appareil principal et définissez

4. Appuyez sur TUNE - pour entrer le réglage.

Marche : La consommation électrique est toujours réduite, quel que soit le volume. Automatique (Défaut) : La consommation électrique est automatiquement réduite pour faire correspondre le volume. Arrêt : Ne pas réduire la consommation électrique. 0 Si vous souhaitez émettre de l’audio à un niveau de volume élevé, il est recommandé de régler “Mode ECO” sur “Arrêt”. 0 Le mode Éco peut également être modifié en appuyant sur ECO G sur la télécommande. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages o Marche(défaut) Annexe o Veille auto Réglez le mode sur le mode ECO lorsque l’appareil est sous tension. Dernière (Défaut) : Le Mode ECO sera réglé sur les réglages précédent avant la mise hors tension de l’alimentation. Marche : Lorsque l’appareil est sous tension, le mode sera toujours commuté vers “Mode ECO” dans “Marche”. Automatique : Lorsque l’appareil est sous tension, le mode sera toujours commuté vers “Mode ECO” dans “Automatique”. Arrêt : Lorsque l’appareil est sous tension, le mode sera toujours commuté vers “Mode ECO” dans “Arrêt”. Panneau avant Conseils Affichage Panneau arrière Paramétrez de manière à ce que l’alimentation de l’appareil commute automatiquement en mode veille. Permet de régler la durée avant le basculement en mode veille auto lorsqu’aucun signal audio ou vidéo n’est émis de cet appareil. Avant que l’appareil n’entre en mode veille, “Veille auto” s’affiche sur l’écran de l’appareil, ainsi que sur l’écran du menu.

60 min : L’appareil passe en mode veille au bout de 60 minutes. 30 min : L’appareil passe en mode veille au bout de 30 minutes. 15 min (Défaut) : L’appareil passe en mode veille au bout de 15 minutes. Arrêt : L’appareil ne passe pas automatiquement au mode veille. Télécommande Index Contents Connexions Lecture Réglages Annexe o Sélecteur auto Bluetooth Définit si la source d’entrée doit basculer automatiquement sur “Bluetooth” lors de l’opération de connexion depuis un périphérique Bluetooth. Configure le paramétrage Bluetooth. o Bluetooth veille Configurez sur oui ou non si l’appareil doit être mis sous tension lors du fonctionnement d’un périphérique Bluetooth. Marche : Active la fonction de veille Bluetooth. Arrêt (Défaut) : Désactive la fonction de veille Bluetooth. 0 Lorsque le “Bluetooth veille” est réglé sur “Marche” et que la connexion s’effectue sur un périphérique Bluetooth lorsque cet appareil est en état de veille, cet appareil est automatiquement mis sous tension. Pour pouvoir bénéficier de cette fonctionnalité, le périphérique doit être apparié à cet appareil à l’avance. REMARQUE Affichage Panneau arrière Marche (Défaut) : Sélectionne automatiquement la source d’entrée “Bluetooth” lorsqu’un périphérique Bluetooth se connecte à cet appareil. Arrêt : Ne sélectionne pas la source d’entrée “Bluetooth” lorsqu’un périphérique Bluetooth se connecte à cet appareil. 0 Définissez “Sélecteur auto” sur “Arrêt” si vous ne souhaitez pas que la source d’entrée de l’appareil bascule automatiquement sur “Bluetooth” lorsque l’application “Denon 500 Series Remote” se connecte à cet appareil. 0 Certains périphériques Bluetooth peuvent se connecter automatiquement à cet appareil lorsqu’ils arrivent à sa portée de communication. Dans ce cas, régler “Sélecteur auto” sur “Arrêt” empêchera toute action imprévue telle que l’allumage de l’appareil ou le basculement de la source d’entrée sur “Bluetooth”. 0 Lorsque vous utilisez l’application “Denon 500 Series Remote”, faites-le avec le paramètre “Bluetooth veille” réglé sur “Marche”. Panneau avant Conseils

Télécommande Index Contents Connexions Lecture Réglages Conseils Micrologiciel Afficheur façade Lorsque le nouveau micrologiciel est fourni, mettez à jour cet appareil en utilisant le port USB. Utilisez un dispositif mémoire USB pour mettre à jour le micrologiciel. Régler la luminosité d’affichage de cet appareil. o Atténuateur Clair (Défaut) : Luminosité d’affichage normale. Atténuer : Luminosité d’affichage réduite. Sombre : Luminosité très faible. Arrêt : Désactiver l’affichage. o Démar.Mise/jour Commencez la mise à jour du micrologiciel. Pour mettre à jour le micrologiciel, connectez un dispositif mémoire USB au port USB de cet appareil. 0 Lorsque la luminosité d’affichage est réglée sur “Arrêt”, l’affichage s’éteint comme dans l’état de veille. 0 Vous pouvez également ajuster l’affichage en tournant la molette DIMMER sur l’appareil principal. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Réinitialiser Verrou config. Tous les réglages sont réinitialisés aux valeurs d’usine par défaut. Protection des réglages contre toute modifications involontaire. o Verrouillez Marche : Activer la protection. Arrêt (Défaut) : Désactiver la protection. 0 L’opération de “Réinitialiser” peut être également effectuée par le biais de la touche sur l’appareil principal. Pour plus de détails sur la réinitialisation de tous les réglages aux valeurs d’usine par défaut, voir “Réinitialisation des réglages d’usine” (v p. 115). 0 Effectuez les opérations suivantes pour régler “Verrouillez” sur “Arrêt”.

1. Maintenez enfoncé SETUP pendant plus de 3 secondes.

“Setup Lock : 0On1” s’affiche à l’écran.

2. Utilisez o p pour sélectionner “Arrêt”, puis appuyez sur ENTER.

REMARQUE 0 Lorsque “Verrouillez” est réglé sur “Marche”, aucun élément de réglage ne s’affiche à l’exception de “Setup Lock”. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Vérifier les informations Des informations sur les différents paramétrages de l’appareil principal (Statut) et sur les signaux d’entrée (Signal d’entrée audio) sont indiquées à l’écran.

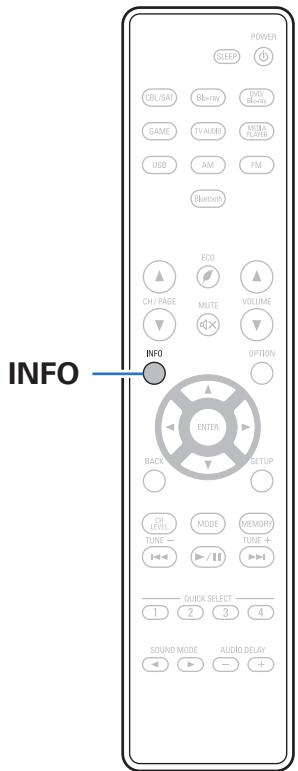

Appuyez sur INFO. L’écran d’informations s’affiche. 0 Appuyez sur INFO pour afficher le nom de la source d’entrée actuelle, le volume, le mode son et d’autres informations dans la partie inférieure de l’écran. INFO SOURCE SOUND SIGNAL ROOM EQ Bluetooth Multi Ch Stereo SBC Arrêt

REMARQUE 0 L’écran d’affichage de l’état ne peut pas être affiché lors de la lecture des signaux vidéo suivants.

0 Vidéo de résolution d’ordinateur 0 Vidéo ayant un format d'image autre que 16:9 ou 4:3 Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages o Contenu Conseils Annexe Dépistage des pannes Conseils Je souhaite que le volume ne soit pas trop fort par erreur

Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension

Je souhaite avoir le subwoofer toujours en sortie audio

L’alimentation ne se met pas sous/hors tension

Les opérations ne peuvent pas être effectuées via la télécommande

L’affichage sur cet appareil n’affiche rien

Aucun son n’est émis

L’audio souhaité n’est pas émis

Le son est interrompu ou on entend des bruits

Je souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle

Aucune vidéo ne s’affiche sur le téléviseur Je souhaite associer une vidéo à la musique actuelle

L’écran du menu ne s’affiche pas sur le téléviseur

La couleur de l’écran du menu et du contenu des opérations affichées sur le téléviseur est différente de la normale

Impossible de lire les dispositifs mémoire USB

Panneau avant Affichage Panneau arrière

Les noms de fichiers sur le dispositif mémoire USB ne s’affichent pas correctement

La fonction de contrôle HDMI ne fonctionne pas

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Conseils Je souhaite que le volume ne soit pas trop fort par erreur 0 Réglez la limite supérieure du volume pour “Limite” préalablement dans le menu. Ceci empêche des enfants ou d’autres personnes de trop augmenter le volume par erreur. (v p. 78) Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension 0 Par défaut, le réglage de volume lorsque l’alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour “Niveau démarrage” dans le menu. (v p. 78) Je souhaite avoir le subwoofer toujours en sortie audio 0 En fonction des signaux d’entrée et du mode audio, le subwoofer peut ne pas transmettre d’audio. Lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”, vous pouvez faire en sorte que le subwoofer transmette toujours de l’audio. (v p. 94) Je souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle 0 Effectuez “Config. auto”. Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d’écoute. (v p. 86) Je souhaite associer une vidéo à la musique actuelle 0 Réglez “Sélect.vidéo” dans le menu d’options sur “Marche”. Vous pouvez associer la musique actuelle à votre source vidéo souhaitée à partir du décodeur ou DVD, etc. tout en écoutant de la musique depuis le tuner. (v p. 59) Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Dépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants:

1. Les connexions sont-elles correctes ?

2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

0 Si les étapes 1 à 3 ci-dessus ne permettent pas de résoudre le problème, redémarrer le périphérique peut améliorer la situation. Continuez d’appuyer sur la touche X sur l’appareil jusqu’à ce que “Restart” s’affiche à l’écran, ou retirez et rebranchez le cordon d’alimentation de l’appareil. Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe o L’alimentation ne se met pas sous/hors tension Symptôme Cause/Solution Page L’appareil ne s’allume pas. 0 Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale.

L’appareil se met automatiquement hors tension. 0 La minuterie sommeil est réglée. Mettez l’appareil sous tension.

0 “Veille auto” est réglé. “Veille auto” est déclenché lorsqu’aucune opération n’est effectuée pendant un

certain temps. Pour désactiver “Veille auto”, définissez l’option “Veille auto” du menu sur “Arrêt”. L’alimentation se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 2 secondes environ. 0 En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez 0 Veuillez réinstaller cet appareil dans un endroit bien ventilé.

L’appareil se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 0,5 secondes environ. 0 Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils

0 Baissez le volume et mettez l’appareil à nouveau sous tension.

0 Le circuit de l’amplificateur de cet appareil est défaillant. Débranchez le cordon d’alimentation et

l’appareil hors tension, patientez une heure environ jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez l’appareil à nouveau sous tension. conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d’alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil. contactez notre centre de service client. Panneau avant Affichage Panneau arrière

Contents Connexions Lecture Réglages Conseils Annexe o Les opérations ne peuvent pas être effectuées via la télécommande Symptôme Les opérations ne peuvent pas être effectuées via la télécommande. Cause/Solution Page 0 Les piles sont usées. Remplacez-les par des piles neuves.

0 Faites fonctionner la télécommande à une distance d’environ 7 m de cet appareil et à un angle de 30°.

0 Retirez tout obstacle se trouvant entre cet appareil et la télécommande.

0 Insérez les piles en respectant la polarité indiquée par les repères q et w.

0 Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de

0 Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en

type inverseur, etc.). Déplacez l’appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière. raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l’affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu’ils n’affectent pas le fonctionnement de la télécommande de cet appareil. o L’affichage sur cet appareil n’affiche rien Symptôme Cause/Solution Page L’écran est éteint. 0 Appuyez sur la touche DIMMER de cet appareil ou de la télécommande pour régler la luminosité Panneau avant Affichage d’affichage autrement que sur “Arrêt”. Panneau arrière

Contents Connexions Lecture Réglages Conseils Annexe o Aucun son n’est émis Symptôme Aucun son n’est transmis aux enceintes. Cause/Solution Page 0 Vérifiez les connexions de tous les appareils.

0 Insérez complètement les câbles de connexion.

0 Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

0 Vérifiez l’état des câbles.

0 Vérifiez que les câbles d’enceintes sont correctement connectés. Vérifiez que les fils conducteurs des

0 Vérifiez qu’une source d’entrée correcte est sélectionnée.

0 Réglage du volume.

0 Annulez le mode de sourdine.

0 Vérifiez le réglage de la borne d’entrée audio numérique.

0 Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie

0 Lorsque un casque audio est branché dans la prise PHONES sur l’appareil principal, le son n’est pas

Aucun son n’est transmis lors de l’utilisation de la connexion DVI-D. 0 Lorsque cet appareil est connecté à un dispositif équipé d’une borne DVI-D, aucun son n’est transmis.

Panneau avant Affichage câbles entrent en contact avec la partie métallique des bornes des enceintes. audio numérique est réglée pour être désactivée par défaut. émis par la borne d’enceintes et le connecteur SUBWOOFER. Effectuez une connexion audio séparée. Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe o L’audio souhaité n’est pas émis Symptôme Le volume n’augmente pas. Cause/Solution Page 0 Le volume maximal défini est trop faible. Réglez le volume maximal à l’aide de l’option “Limite” du menu.

0 Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de

l’audio d’entrée, pour que le volume puisse ne pas atteindre la limite supérieure. Aucun son n’est transmis lors de l’utilisation de la connexion HDMI. 0 Vérifiez la connexion des connecteurs HDMI.

0 Pour diffuser un flux audio HDMI par les enceintes, paramétrez l’option “Sort audio HDMI” du menu sur

Aucun son n’est transmis à 0 Vérifiez que les câbles des enceintes sont correctement connectés. une enceinte spécifique. 0 Vérifiez qu’une sélection autre que “Aucun” est réglé pour le réglage “Config.Enceintes” dans le menu.

0 Lorsque le mode audio est “Stereo” et “Virtual”, l’audio est uniquement transmis des enceintes avant et du subwoofer.

“AVR”. Pour transmettre du téléviseur, réglez “TV”. Aucun son n’est émis par le 0 Vérifiez les connexions du subwoofer. subwoofer. 0 Allumez le subwoofer.

0 Réglez “Config.Enceintes” - “Subwoofer” dans le menu sur “Oui”.

0 Quand le paramètre “Config.Enceintes” – “Avant” dans le menu est réglé sur “Grande”, en fonction du

0 Lorsqu’aucun signal audio subwoofer (LFE) est inclus dans les signaux d’entrée, il est possible qu’aucun

0 Vous pouvez décider que le subwoofer transmette toujours du son en réglant “Mode subwoofer” sur “LFE

signal d’entrée et du mode audio, il se peut que les subwoofers n’émettent aucun son. son ne soit transmis du subwoofer. +Main”. Le son DTS n’est pas émis. 0 Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur “DTS”.

0 Réglez “Mode de décod.” dans le menu sur “Automatique” ou “DTS”.

Les signaux audio Dolby TrueHD, DTS-HD, Dolby Digital Plus ne sont pas émis. 0 Effectuez les connexions HDMI.

0 Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, “PCM” est

Panneau avant Affichage réglé par défaut. Panneau arrière

Télécommande Index Contents Connexions Lecture Symptôme Réglages Conseils Annexe Cause/Solution Page Impossible de sélectionner 0 La sélection est impossible lorsque “Aucun” est réglé pour “Config.Enceintes” - “Centrale” et “Surround”. le mode Dolby PLg ou le 0 Dolby PLg ou DTS Neo:6 ne peuvent pas être sélectionnés lors de l’utilisation d’un casque audio. mode DTS Neo:6.

Impossible de sélectionner 0 Vérifiez que l’appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage=44,1/48 kHz). “Restorer”. Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction “Restorer” est inopérante.

0 Basculez sur un mode son autre que “Direct”. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe o Le son est interrompu ou on entend des bruits Symptôme Cause/Solution Page Pendant la lecture d’un dispositif mémoire USB, le son est interrompu de temps à autre. 0 Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l’audio peut être occasionnellement

interrompu. Du bruit se produit souvent 0 Changez l’orientation ou la position de l’antenne. lors de diffusion FM/AM. 0 Séparer l’antenne cadre AM de l’appareil. Les sons semblent distordus.

0 Utilisez une antenne extérieure.

0 Éloignez l’antenne des autres câbles de connexion.

0 Baissez le volume.

0 Réglez “Arrêt” sur Mode ECO. Lorsque “Marche” ou “Automatique” est en Mode ECO, l’audio peut être

distordu lorsque le volume de lecture est élevé. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe o Aucune vidéo ne s’affiche sur le téléviseur Symptôme Cause/Solution Aucune image ne s’affiche. 0 Vérifiez les connexions de tous les appareils. Page

0 Insérez complètement les câbles de connexion.

0 Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

0 Vérifiez l’état des câbles.

0 Faites correspondre les réglages d’entrée à la borne d’entrée du téléviseur connecté à cet appareil.

0 Vérifiez que la source d’entrée correcte est sélectionnée.

0 Vérifiez le réglage de la borne d’entrée vidéo.

0 Vérifiez que la résolution du lecteur correspond à celle du téléviseur.

0 Vérifiez que le téléviseur est compatible avec le système de protection des droits d’auteur (HDCP). Si Aucune vidéo ne s’affiche sur le téléviseur avec la connexion DVI-D. l’appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis. 0 Pour de profiter d’un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un appareil de lecture et un téléviseur compatibles HDCP 2.2. 0 Pour profiter de contenu 4K ou dont le copyright est protégé par HDCP 2.2, raccordez l’appareil sur la borne d’entrée HDMI 3, HDMI 4 ou HDMI 5. 0 Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP). Pendant que le menu est affiché, aucune vidéo ne s’affiche sur le téléviseur. 0 La vidéo en cours de lecture ne s’affichera pas sur l’arrière-plan du menu lorsque le menu est utilisé Panneau avant Affichage pendant la lecture des signaux vidéo suivants. - Certaines images de contenu vidéo 3D - Vidéo 4K - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un format d'image autre que 16:9 ou 4:3 Panneau arrière

Contents Connexions Lecture Réglages Conseils Annexe o L’écran du menu ne s’affiche pas sur le téléviseur Symptôme Cause/Solution Page L’écran du menu ou l’écran 0 L’écran du menu s’affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI. Si cet d’informations d’état ne appareil est connecté à un téléviseur au moyen d’une borne de sortie vidéo différente, vous pouvez l’utiliser pendant que vous regardez l’écran sur cet appareil. s’affiche pas sur le téléviseur. 0 Les informations d’état ne s’afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture. - Certaines images de contenu vidéo 3D - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un format d'image autre que 16:9 ou 4:3 0 Lorsqu’une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l’écran de menu ou l’écran d’information d’état ne s’affiche pas correctement.

o La couleur de l’écran du menu et du contenu des opérations affichées sur le téléviseur est différente de la normale Symptôme Cause/Solution Page La couleur de l’écran du menu et du contenu des opérations affichées sur le téléviseur est différente. 0 L’exécution d’opérations sur cet appareil pendant la lecture d’un signal Dolby Vision peut provoquer une

Panneau avant Affichage variation de l’affichage de la couleur de l’écran du menu et du contenu des opérations. Il s’agit d’une caractéristique du signal Dolby Vision et non d’un dysfonctionnement. Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe o Impossible de lire les dispositifs mémoire USB Symptôme “Pas de connexion” s’affiche. Cause/Solution Page 0 Cet appareil ne peut pas reconnaître le dispositif mémoire USB. Déconnectez et reconnectez le dispositif

mémoire USB. 0 Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.

0 Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire

USB directement au port USB. 0 Le dispositif mémoire USB doit être au format FAT16 ou FAT32.

0 Il n’est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB

Les fichiers sur le dispositif 0 Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. mémoire USB ne 0 Cet appareil est capable d’afficher des fichiers à un maximum de 16 niveaux de dossiers, et jusqu’à 999 s’affichent pas. fichiers (dossiers). Modifiez la structure de dossiers du dispositif mémoire USB.

ne sont pas reconnus. Lors de l’utilisation d’un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l’alimentation d’un adaptateur CA, utilisez l’adaptateur CA fourni avec le disque dur. 0 Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s’affichent. Les appareils iOS et 0 Le port USB de cet appareil ne prend pas en charge la lecture depuis des périphériques iOS et Android. Android ne sont pas pris en charge. Impossible de lire les fichiers contenus sur un dispositif mémoire USB. 0 Les fichiers sont créés à un format qui n’est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil.

0 Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.

0 Les fichiers FLAC 96 kHz/24 bits non compressés ne peuvent pas être lus sur cet appareil. Vérifiez que

les formats sont pris en charge par cet appareil. Panneau avant

Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe o Les noms de fichiers sur le dispositif mémoire USB ne s’affichent pas correctement Symptôme Les noms de fichier ne s’affichent pas correctement (“...”, etc.). Cause/Solution Page 0 Des caractères qui ne peuvent pas être affichés ont été utilisés. Sur cet appareil, les caractères qui ne peuvent pas être affichés sont remplacés par a “. (point)”.

o Impossible de lire le Bluetooth Symptôme Les périphériques Bluetooth ne peuvent pas être connectés à cet appareil. Cause/Solution Page 0 La fonction Bluetooth du périphérique Bluetooth n’a pas été activée. Voir le manuel de l’utilisateur du

0 Amenez le périphérique Bluetooth à proximité de cet appareil.

0 Il est impossible de connecter le périphérique Bluetooth avec cet appareil s’il n’est pas compatible avec

0 Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

0 Amenez le périphérique Bluetooth à proximité de cet appareil.

périphérique Bluetooth pour activer la fonction Bluetooth. le profil A2DP. Le son est coupé. 0 Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.

0 Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes,

0 Reconnectez le périphérique Bluetooth.

des périphériques connectés via réseau local sans fil et d’autres périphériques Bluetooth. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe o La fonction de contrôle HDMI ne fonctionne pas Symptôme La fonction de contrôle HDMI ne fonctionne pas. Cause/Solution Page 0 Vérifiez que “HDMI Contrôle” dans le menu est réglé sur “Marche”.

0 Vous pouvez faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction de contrôle

0 Vérifiez que le réglage de la fonction de contrôle HDMI est activé sur tous les dispositifs connectés à cet

0 Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d’un

HDMI. De plus, en fonction du dispositif connecté ou des réglages, la fonction de contrôle HDMI peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement. appareil. dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l’appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Réinitialisation des réglages d’usine Effectuez cette procédure si l’affichage est anormal ou si aucune opération ne peut être effectuée. Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages.

Panneau avant TUNE + Affichage Eteignez l’appareil à l’aide de X. Appuyez sur X tout en appuyant simultanément sur TUNER PRESET CH + et TUNE +. Relâchez les deux touches lorsque l’affichage commence à clignoter à intervalles d’environ 1 seconde. 0 Vous pouvez également réinitialiser l’ensemble des réglages aux valeurs d’usine par défaut par le biais de “Réinitialiser” dans le menu. (v p. 99) Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe À propos de HDMI HDMI est l’abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur. Avec la connexion HDMI, les formats audio haute qualité et vidéo haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent être transmis, ce qui n’est pas possible avec la transmission vidéo analogique. De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema. Cet appareil prend en charge les fonctions HDMI suivantes. 0 3D Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d’une TV et d’un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D. 0 4K Cet appareil prend en charge en entrée et en sortie les signaux vidéo 4K (3840 x 2160 pixels) de la norme HDMI. 0 Content Type Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu). 0 Adobe RGB color, Adobe YCC601 color Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l’espace RGB, il peut produire des images plus vives et naturelles. 0 Deep Color Technologie d’imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure. Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color. 0 sYCC601 color Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB. 0 HDMI Pass Through Même lorsque l’alimentation de cet appareil est réglée sur veille, l’entrée des signaux de la borne d’entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI. 0 x.v.Color Cette fonction permet aux téléviseurs haute définition d’afficher les couleurs avec une plus grande précision. Elle permet l’affichage de couleurs vives et naturelles. “x.v.Color” est une marque commerciale de Sony Corporation. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages 0 HDMI Contrôle 0 ARC (Audio Return Channel) Si vous connectez l’appareil et la fonction de contrôle HDMI compatible au téléviseur ou au lecteur avec un câble HDMI puis activez le réglage de la fonction de contrôle HDMI sur chaque dispositif, les dispositifs pourront se contrôler mutuellement. 0 Mise hors tension du lien La fonction de mise hors tension de cet appareil peut être liée à l’étape de mise hors tension du téléviseur. 0 Permutation de la destination de sortie audio À partir du téléviseur, vous pouvez permuter la transmission de l’audio du téléviseur à l’amplificateur AV. 0 Ajustement du volume Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV. 0 Permutation de la source d’entrée Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d’entrée du téléviseur. Quand le lecteur fonctionne, la source d’entrée de cet appareil bascule automatiquement sur la source de ce lecteur. Panneau avant Affichage Panneau arrière Conseils Annexe Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l’audio du téléviseur sur cet appareil en fonction de la fonction de contrôle HDMI. Si une TV sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d’un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d’utiliser un câble audio distinct. En revanche, si une TV avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n’est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d’un câble HDMI. Cette fonction vous permet de bénéficier d’une lecture surround de la TV sur cet appareil.

Télécommande Index Contents Connexions Lecture Réglages o Formats audio pris en charge PCM linéaire 2 canaux Système de protection des droits d’auteur 2 canaux, 32 kHz – 192 kHz, 16/20/24 bit Dolby Digital / DTS / Dolby TrueHD / Dolby Digital Plus / DTS-HD Master Audio / DTS-HD High Resolution Audio / DTS Express o Signaux vidéo pris en charge 0 480i 0 480p 0 576i 0 576p 0 720p 60/50Hz 0 1080i 60/50Hz 0 1080p 60/50/24Hz 0 4K 60/50/30/25/24Hz Panneau avant Affichage Annexe Pour lire la vidéo et l’audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d’auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l’authentification de l’appareil AV connecté. Cet appareil prend en charge le système HDCP. 0 Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus. PCM linéaire multi-canal 7.1 canaux, 32 kHz – 192 kHz, 16/20/24 bit Bitstream Conseils Panneau arrière 0 Pour brancher cet appareil à un périphérique compatible avec les fonctions Deep Color, 4K et ARC, utilisez un “High Speed HDMI cable with Ethernet” qui porte le logo HDMI.

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe Lecture de dispositifs mémoire USB 0 Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2). 0 Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4. 0 Cet appareil est compatible avec les tags META WMA. 0 Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas lire la musique correctement. o Formats compatibles WMA MP3 WAV MPEG-4 AAC z FLAC Fréquence d’échantillonnage 32/44,1/48 kHz 32/44,1/48 kHz 32/44,1/48 kHz 32/44,1/48 kHz 32/44,1/48/88,2/96 kHz Canal 2 canaux 2 canaux 2 canaux 2 canaux 2 canaux Débit 48 – 192 kbps 32 – 320 kbps 48 – 320 kbps

Extension .wma .mp3 .wav .aac/.m4a .flac z Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Cet appareil prend en charge le profil Bluetooth suivant. 0 A2DP (Advanced Audio Distribution Profile) : Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité. 0 AVRCP (Audio/Video Remote Control Profile): Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil. Le nombre maximal de fichiers et dossiers lisibles par cet appareil est indiqué ci-dessous. Média Mémoire Dispositifs mémoire USB

FAT16 : 2 GB, FAT32 : 2 TB

Nombre de niveaux de répertoires z1 16 niveaux Nombre de dossiers

Nombre de fichiers z2

o À propos des communications Bluetooth z1 Le dossier racine est pris en compte. z2 Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers. Panneau avant Affichage Panneau arrière Annexe Lecture d’un périphérique Bluetooth o Nombre maximal de fichiers et de dossiers lisibles Élément Conseils La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l’alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements. 0 Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés 0 À proximité de portes automatiques et d’alarmes incendie

Télécommande Index Contents Connexions Lecture Réglages Conseils Fonction mémoire personnelle plus Les paramétrages les plus récemment utilisés (mode d’entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, Restorer et décalage audio, etc.) sont sauvegardés pour chaque source d’entrée. 0 Les paramétrages “Paramètres surr.” et “Tonalité” sont mémorisés pour chaque mode son. Fonction dernière mémoire Cette fonction mémorise les réglages tels qu’ils étaient juste avant le passage en mode veille. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Annexe Modes audio et canaux de sortie

S Indique les canaux de sortie audio ou les paramètres surround qu’il est possible de régler. D Indique les canaux de sortie audio. Les canaux de sortie dépendent des paramétrages du menu “Config.Enceintes”. (v p. 91) Sortie de canaux Mode son Avant G/D

z L’audio est transmis lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v p. 94) Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe

Cet élément est sélectionnable lors de la lecture d’un signal Dolby Digital ou DTS. Cet élément est sélectionnable lors de la lecture d’un signal Dolby Digital ou DTS, ou ce DVD-Audio. Cet élément est sélectionnable lorsque le signal d’entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz. Ce réglage est disponible lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v p. 94) Panneau avant Tonalité

Contents Connexions Lecture Réglages Conseils Annexe Types de signaux d’entrée et modes audio correspondants

F Indique le mode audio par défaut. S Indique le mode audio sélectionnable. Type et format des signaux d’entrée PCM Mode son DTS Surround DTS-HD MSTR

Affichage Panneau arrière

Contents Connexions Lecture Réglages Conseils Annexe Explication des termes o Dolby Dolby Pro Logic g Dolby Pro Logic g est une technologie de décodage de matrice conçue par Dolby Laboratories. La musique habituelle, comme celle des CD, est encodée en 5-canaux pour obtenir un effet surround excellent. Les signaux des canaux surround sont convertis en signaux stéréo pleine bande (avec une réponse en fréquence comprise entre 20 Hz et 20 kHz ou plus) pour créer une image sonore “immersive” qui offre une sensation riche de présence avec toutes les sources stéréo. Dolby Digital Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont reproduits au total: 3 canaux avant (“FL”, “FR” et “C”), 2

canaux surround (“SL” et “SR”) et le canal “LFE” pour les effets de basses fréquences. Grâce à cela, il n’y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression “tri-dimensionnelle” (sensation de distance, de mouvement et de positionnement). Ceci permet d’offrir une expérience sonore surround chez vous. Dolby TrueHD Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio. Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Dolby Digital Plus Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d’offrir une plus grande flexibilité en fonction du signal source et de l’équipement de reproduction. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages o DTS Conseils Annexe DTS-HD High Resolution Audio Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde. DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d’échantillonnage de 96 ou 48 kHz et jusqu’à 7.1 canaux de son numérique discret. Le débit élevé des données permet d’obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS 96/24 DTS-HD Master Audio DTS DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d’échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Vidéo. DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS Digital Surround DTS™ Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d’échantillonnage de 44,1 ou 48 kHz et jusqu’à 5.1 canaux de son surround discret numérique. DTS Neo:6™ Surround DTS-HD DTS Neo:6™ est une technologie de décodage de matrice permettant d’obtenir une lecture surround de canal 6.1 avec des sources à 2 canaux. Il inclut “DTS Neo:6 Cinema”, qui convient pour la lecture de films et “DTS Neo:6 Music”, qui convient pour la lecture de la musique. Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu’audio optionnel pour les Blu-ray Disc. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d’échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4 Impédance des enceintes Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment “MPEG-1 Video”, “MPEG-2 Video”, “MPEG-4 Visual”, “MPEG-4 AVC”. Les normes audio sont notamment “MPEG-1 Audio”, “MPEG-2 Audio”, “MPEG-4 AAC”. Il s’agit de la valeur de la résistance CA, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible. Fonction de normalisation de dialogue Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS ou DTS-HD. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes. WMA (Windows Media Audio) Il s’agit de la technologie de compression audio mise au point par la société Microsoft. Les données WMA peuvent être encodées à l’aide de Windows Media® Player. Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement. Gamme dynamique La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l’appareil. Mixage réducteur Cette fonction réduit le nombre de canaux d’audio surround et effectue la lecture en fonction de la configuration du système. Fréquence d’échantillonnage L’échantillonnage consiste à effectuer une lecture d’une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l’onde lors de chaque lecture dans un format numérisé (produisant un signal numérique). Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages o Others Conseils Annexe Appariement L’appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l’aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s’authentifient mutuellement et peuvent se connecter sans mauvaises connexions. Lors de l’utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l’appareil et le périphérique Bluetooth qui doit être connecté. HDCP Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d’auteur crypte les signaux pour empêcher la copie illicite du contenu. Circuit de protection Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe

Renseignements relatifs aux marques commerciales

La marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs. Panneau avant Affichage Panneau arrière

Télécommande Index Connexions Lecture Réglages Conseils

Pour les brevets DTS, rendez-vous à l’adresse http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS et le symbole, DTS-HD et le logo DTS-HD sont des marques commerciales déposées et/ou des marques commerciales de DTS, Inc. aux États-Unis et/ou dans d’autres pays. © DTS, Inc. Tous droits réservés. HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d’autres pays. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contents Connexions Lecture Réglages Conseils Spécifications o Section audio 0 Amplificateur de puissance Puissance nominale: Avant: 70 W + 70 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 90 W + 90 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Centrale: 70 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 90 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Surround: 70 W + 70 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 90 W + 90 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Bornes de sortie: 6 – 16 Ω/ohms 0 Analogique Sensibilité d’entrée / Impédance d’entrée: 200 mV/47 kΩ/kohms Réponse en fréquence: 10 Hz – 100 kHz — +1, –3 dB (mode Direct) S/B: 98 dB (IHF-A chargée, mode Direct) Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Connexions Contents o Section tuner Lecture Réglages [FM] Conseils Annexe [AM] (Remarque : μV à 75 Ω/ohms, 0 dBf = 1 x 10 –15 W) Gamme de fréquence de réception : 87,5 MHz – 108,0 MHz 522 kHz – 1611 kHz Sensibilité efficace : 1,2 μV (12,8 dBf) 18 μV 50 dB sensibilité: MONO ― 2,8 μV (20,2 dBf) Ratio S/B : MONO ― 70 dB (IHF-A chargée, mode Direct) STEREO ― 67 dB (IHF-A chargée, mode Direct) Distorsion: MONO ― 0,7 % (1 kHz) STEREO ― 1,0 % (1 kHz) o Section Bluetooth Système de communication : Version Bluetooth 3.0 + EDR (Enhanced Data Rate) Puissance de transmission : Maximum 2,5 mW (Classe 2) Portée de communication maximale : Environ 10 m dans la ligne de visionz Bande de fréquence : 2,4 GHz Schéma de modulation : FHSS (Frequency-Hopping Spread Spectrum) Profils pris en charge : A2DP (Advanced Audio Distribution Profile) 1.2 AVRCP (Audio Video Remote Control Profile) 1.5 Codec correspondant : SBC, AAC Portée de transmission (A2DP) : 20 Hz - 20 000 Hz zLa plage de communication réelle varie suivant l’influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l’électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l’antenne, le système d’exploitation, le logiciel de l’application, etc. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils Annexe o Général Alimentation: 230 V CA, 50/60 Hz Consommation électrique : 310 W Consommation électrique en mode veille : Modes veille Éléments de configuration du menu HDMI PassThrough Bluetooth veille (v p. 80) / HDMI Contrôle (v p. 97) (v p. 81) Consommation électrique Veille normale Arrêt Arrêt 0,1 W Veille Bluetooth Marche Arrêt 1,0 W Veille CEC Arrêt Marche 0,5 W Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable. Panneau avant Affichage Panneau arrière

Télécommande Index Contents Connexions Lecture Réglages Conseils

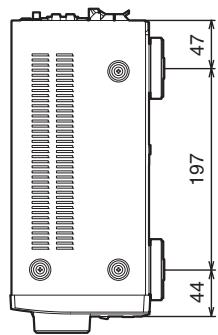

o Dimensions (Unité : mm)

o Poids : 7,6 kg Panneau avant Affichage Panneau arrière

Conseils Panneau arrière

Télécommande Index Contents Connexions

Lecture Réglages Conseils

Télécommande Index Annexe
