MODE D'EMPLOI PRESTIGE EVOLUTION CF 25 KW FRISQUET
1.1 Élément dimensionnels 5
1.2 Implantation du terminal à l'aide du gabarit de pose pour hydromotrix 5
a) Sortie arrière 5
b) Sortie droite ou gauche 5
1.3 Accrochage de la chaudière hydromotrix 6 1.4 Scellement du terminal pour Hydromotrix ou prestige 6 1.5 Démontage et remontage du coude pour la chaudière hydromotrix ou prestige 7 1.6 Raccordement des accessoires hydraulique et gaz pour hydromotrix et prestige 7 1.7 Raccordement du siphon des condensats 9 1.8 Raccordement du circuit électrique 9
2-Mise en service 9
2.1 Avant de mettre en eau 9
2.2 Remplissage 9
2.3 Vérifier les étanchéités des circuits gaz et eau 10
2.4 Configurer la chaudière selon les caractéristiques de l'environnement 10
2.5 Basculer le mode "installation" et passer en mode "marche normale". 10
2.6 Initialisation de communication radio 11
2.7 Mise en place du satellite 11
2.8 Fixation du satellite 12
3-Changement de gaz 12
4 - VIDANGE DE LA CHAUDIERE 12 5 - RACCORDEMENT D'UNE RALLONGE HORIZONTALTALE 13 6 - QUELQUES CONSEILS 13 7 - PROTECTION CONTRE LE GEL 14 8-ENTRETIEN DE L'APPAREIL 14 9 - COURBES DE PRESSION DISPONIBLE AUX BORNES DE LA CHAUDIÈRE 14 10 - ANOMALIE : Aide au diagnostic 15 11-CARACTERISTIQUESTECHNIQUES 15 12 - SCHEMA ÉLECTRIQUE HYDROMOTRIX 16 13 - NOMENCLATURE HYDROMOTRIX 17 14 - SCHEMA ÉLECTRIQUE PRESTIGE 18 15 - NOMENCLATURE PRESTIGE 19 16 - GARANTIE 20
Obstacles
Ne pas placer la sortie du terminal à moins de 0,30 m de tout obstacle important (mur perpendicular, sous-pente, sol, balcon etc...).
Ouvrant / ventilation
Si un ouvrant ou une amenée d'air se situe à un niveau supérieur au débouché, respecter impérativement les 2 distances :
$$
- \mathbf {d} 1 = \min 0, 4 0 \mathrm {m} - \mathbf {d} 2 = \min 0, 6 0 \mathrm {m}
$$
Les distances d1, d2 s'entendent de l'axe de l'orifice d'évacuation des gaz brûlés au point le plus proche de la partie ouvrante ou de tout orifice d'entrée d'air de ventilation.
La performance élevée des chaudières à condensation provoque souvent un panache de vapeur d'eau à la sortie du terminal : l'emplacement et l'orientation doivent être choisis afin de ne provoquer aucune gène.

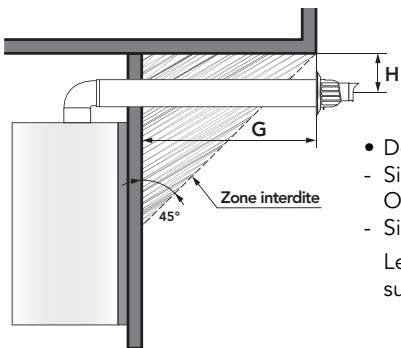

- Débouché du terminal sous un surplomb - Si H est inférieur à 0,30 m Ou
Le terminal doit déboucher à l'extérieur du surplomb.

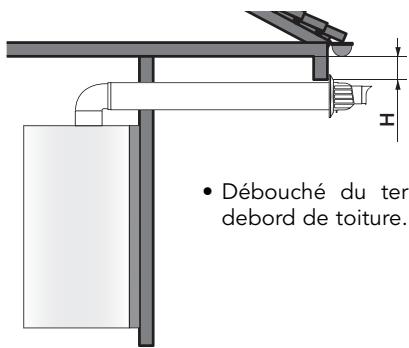

- Débouché du terminal sous un débord de toiture.
La chaudière doit être installée suivant les règles en vigueur :
- Arrêté du 2 août 1977 et arrêtés modificatifs.
- Norme P45 - 204 (DTU 61.1)
- DTU 24.1 Raccordement des fumées
- NFC 15.100 Installations électriques basse tension
- NFC 73.600 Installations électriques mise à la terre
- Respecter le règlement de sécurité contre l'incendie et la panique dans les établissement reçvant du public :
a) Prescriptions générales :
Pour tous les appareils :
- Articles GZ - Installations aux gaz combustibles et hydrocarbures.
Ensuite, suivant l'usage :
- Articles GH - Chauffage, ventilation, réfrigération, conditionnement d'air, production de vapeur et d'eau chaude sanitaire.
- Articles GC - Installations des appareils de cuisson destinés à la restauration.
b) Prescriptions particulières pour chaque type d'établissements relevant du public (hôpitaux, magasins...)
- , l'installateur est tenu d'établir des certificats de conformité approuvés par les ministres chargés de la construction et de la sécurité du gaz :
- de modèles distincts (modèles 1, 2 ou 3) après réalisation d'une installation gaz neuve.
- de « modèle 4 » après remplacement d'une chaudière par une nouvelle dans l'axe et l'emprise de l'appareil antérieur.
Attention, vérifier avant l'installation de l'appareil les dispositions relatives aux conditions d'installation et puissances maximales autorisées.
Chauffage par le sol
Toute installation de plancher chauffant doit être protégée par un additif contre la corrosion, la formation de dépôts et la contamination bactérienne.
Tartre
Si la chaudière est installée dans une région où l'eau est "dure" ou "très dure", protégez le circuit sanitaire des chaudières à 2 services des effets néfastes du calcaire : polyphosphates ou adoucisseur à Résines + sel.
Rappel: -Eau douce Moins de 12°F
-Eau dure de à 24°F -Eau trés dure Plus de 25°F
1^ = 10 grammes de calcaire par m^3 d'eau
24^ F = 240 grammes de calcaire par m^3 d'eau
Attention, un adoucisseur doitetre regulierementverifie. Il est indispensable pour la sante des utilisateurs et la durée de vie des appeareils de maintainir les parametes physico chimiques à des valeurs minimum : TH ≥ 8° F - PH ≥ 7,5 - Chlorures ≤ 50mg/l

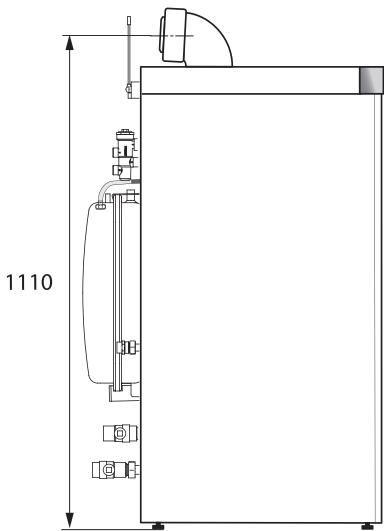

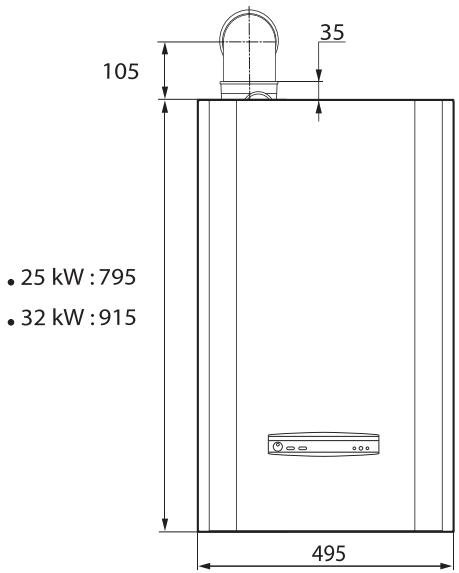

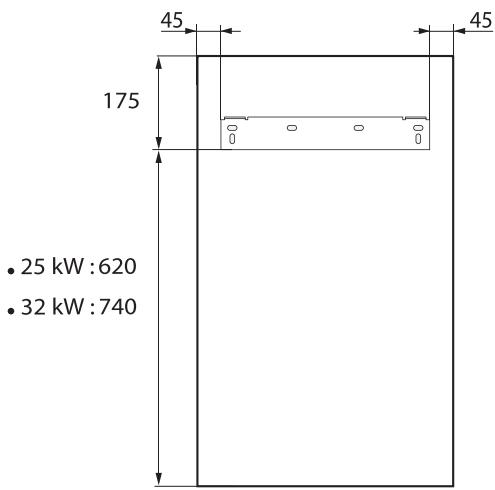

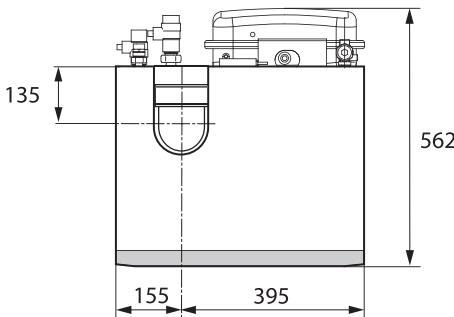

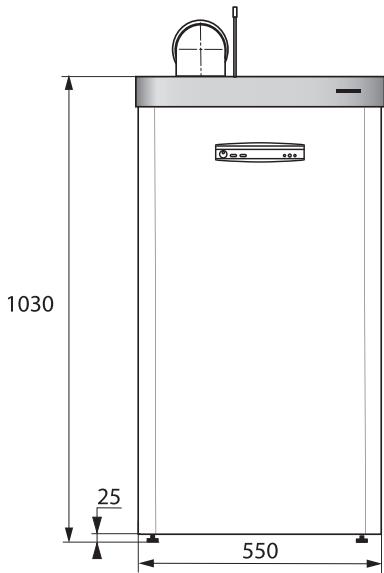

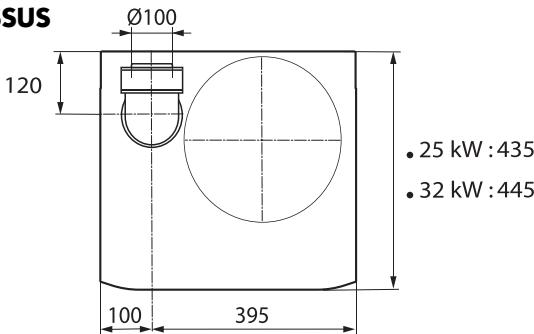

1.1 ELEMENTS DIMENSIONNELS VUE DE FACE HYDROMOTRIX CONDENSATION
VUE DE DESSUS
PRESTIGE CONDENSATION

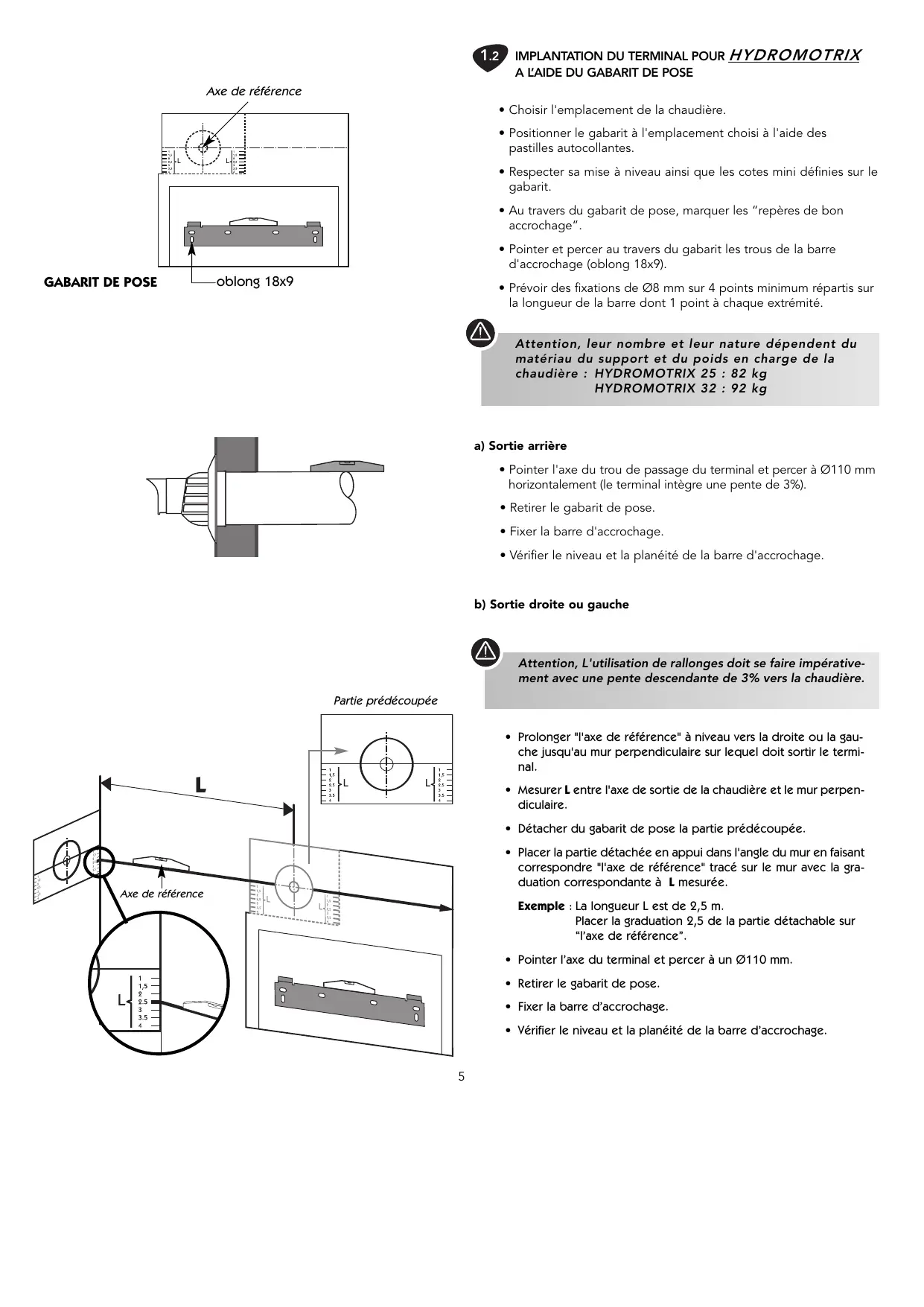

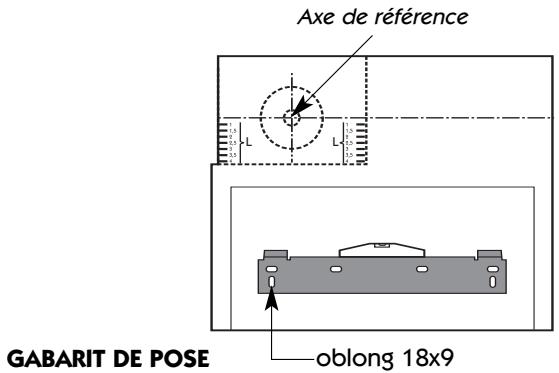

Implantation du terminal pour hydromotrix
- Choisir l'emplacement de la chaudière.
- Positionner le gabarit à l'emplacement choisi à l'aide des pastilles autocollantes.
- Respecter sa mise à niveau ainsi que les cotes mini définies sur le gabarit.
- Au travers du gabarit de pose, marquer les "repères de bon accrochage".
- Pointer etencer au travers du gabarit les trous de la barre d'accrochage (oblong 18x9).
- Prévoir des fixations de 8 mm sur 4 points minimum répartis sur la longueur de la barre dont 1 point à chaque extrémité.
Attention, leur nombre et leur nature dépendent du matériel du support et du poids en charge de la chaudière : HYDROMOTRIX 25 : 82 kg HYDROMOTRIX 32 : 92 kg
A) Sortie arrière
- Pointer l'axe du trou de passage du terminal et percer à Ø110 mm horizontalement (le terminal intègre une pente de 3%).
- Retirer le gabarit de pose.
- Fixer la barre d'accrochage.
- Vérifier le niveau et la planéité de la barre d'accrochage.
B) sortie droite ou gauche
Attention, L'utilisation de rallonges doit se faire impérativement avec une pente descendante de 3% vers la chaudière.

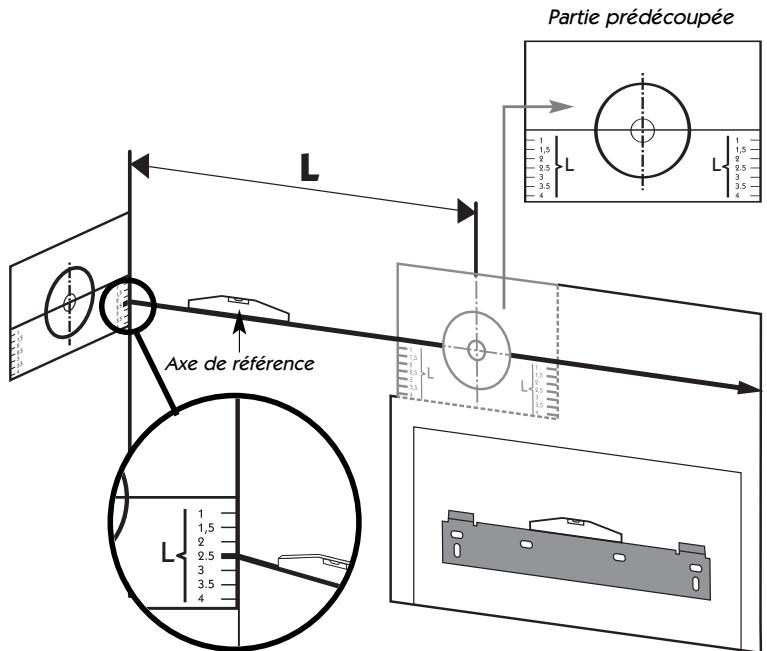

- Prolonger "l'axe de référence" à niveau vers la droite ou la gauche jusqu'au mur perpendiculaire sur lequel doit sortir le terminal.
- Mesurer L entre l'axe de sortie de la chaudière et le mur perpendiculaire.
- Détacher du gabarit de pose la partie prédecouée.
- Placer la partie détachée en appui dans l'angle du mur en faisant correspondre "l'axe de référence" tracé sur le mur avec la graduation correspondante à L mesure.
La longueur L est de 2,5 m.
Placer la graduation 2,5 de la partie détachable sur l'axe de référence.
- Pointer l'axe du terminal et pincer à un Ø110 mm.
- Retirer le gabarit de pose. Fixer la barre d'accrochage.
- Vérifier le niveau et la planéité de la barre d'accrochage.
1.3 Accrochage de la chaudiere hydromotrix

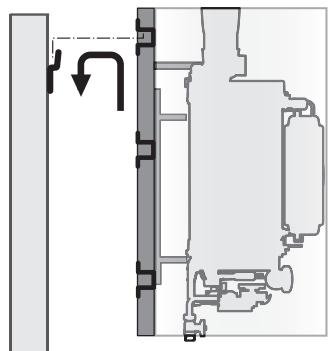

- Engager la traverse supérieure du chassin dans les 2 lèvres de la barre d'accrochage.
Attention, les "repères de bon accrochage" tracés avec le gabarit doivent apparaître au-dessus du châssis. S'ils ne sont pas visibles, la chaudière n'est pas accrochée correctement. Dans ce cas, y remédier impérativement.

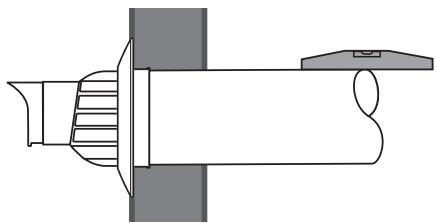

Scellement du terminal pour hydromotrix ou prestige

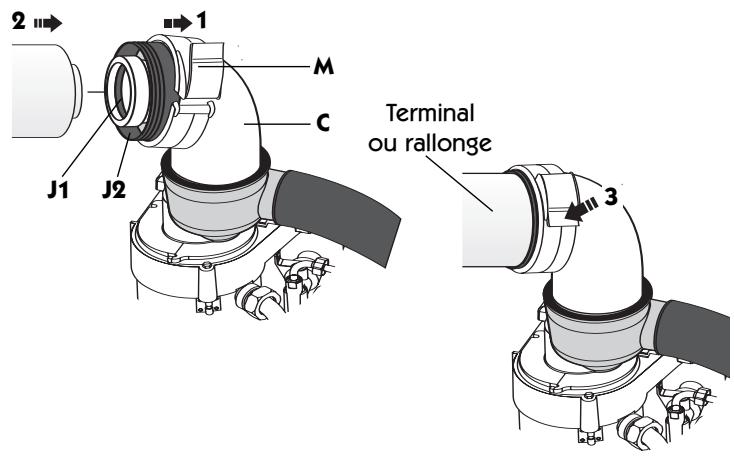

- Monter le coude (fourni avec le terminal F3AA40892) sur le collecteur.
Enduire le coude d'une graisse silicone pour faciliter le montage. Attention, lors du montage du coude sur le collecteur vérifier le positionnement du joint J1 dans la gorge.

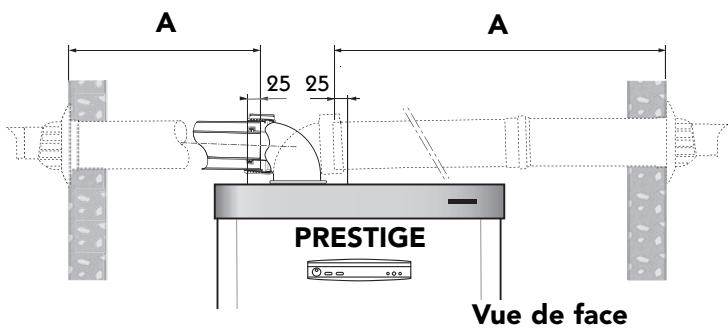

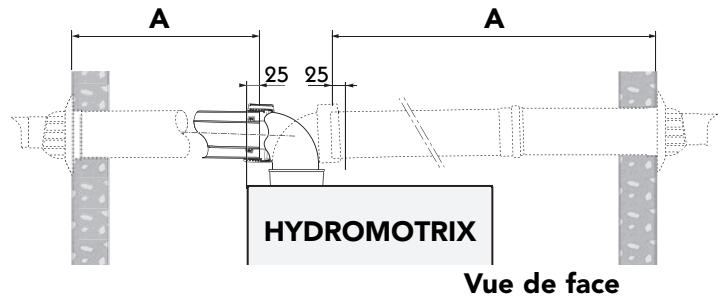

- Mesurer la cote A. Le terminal doit pénétrer de 25mm dans le coude.
Attention, si la longueur A est supérieure à la longueur utile du terminal, utiliser les rallonges (vendues séparément) de 0,50 m ou 1 m "Spéciales Condensation".

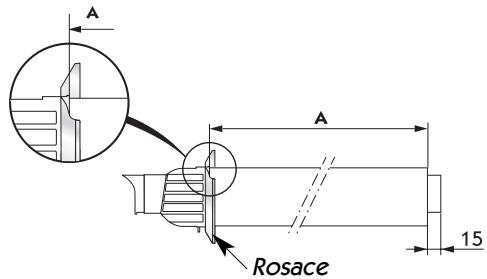

- Mettre la rosace sur le terminal. La cote A se mesure à partir du talon de la rosace.
- Afin de faciliter le montage, couper le tube interieur (Ø60) 15 mm plus long que le tube extérieur (Ø100).
Décliper le collier M du coude C sans le retarder et le faire glisser sur le coude (1).
Attention, ne pas trop écarter le collier.
- Amener le terminal dans le coude C.
Enduire les tubes d'une graisse silicone pour faciliter le montage. Vérifier le positionnement du joint J1 dans la gorge.
- S'assurer de la bonne pénétration du terminal dans le coude C (25 mm).
- Mettre le collier M sur le joint J2 et le verrouiller. (3)
- Sceller le terminal en s'assurant qu'il ne subisse aucune déformation et en protégeant les équipements internes de la chaudière.
- Fixer la rosace intérieure.

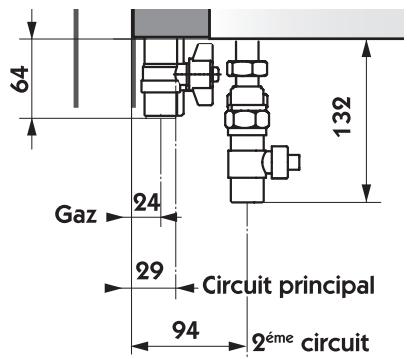

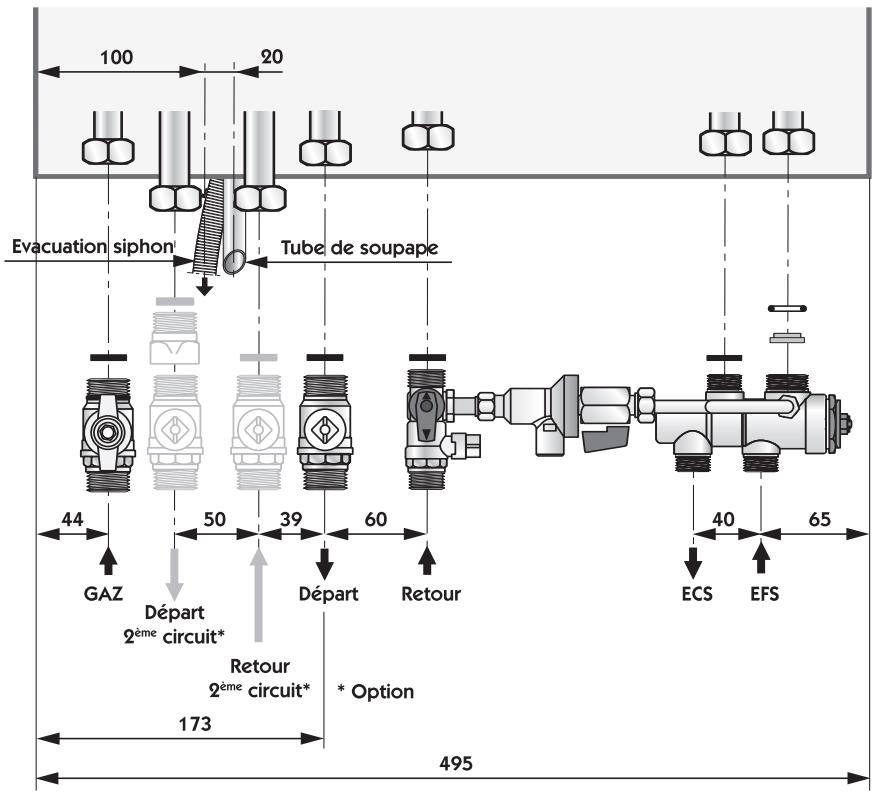

RACCORDEMENT DES ACCESSOIRES HYDRAULIQUES ET GAZ
Attention, le diamètre de canalisation gaz doit être calculé spécifiquement en fonction des caractéristiques et des pertes de charge de l'installation.
CHAUDIÈRE HYDROMOTRIX
Accessoires fournis
- Vanne Départ............................................................
- M20x27-3/4"
- Vanne Retour M20x27-3/4"
- Robinet Gaz M20x27-3/4"
- Tube de remplissage*
- RTA*
- Régulateur de début*
- Déconnecteur + vanne de remplissage*
- Sauf pour modèles Chauffage seul.
Le tube repère © est fourni de série avec la chaudière PRESTIGE. Il doit être utilisé avec le montage d'un UPEC (voir notice UPEC SOL CONDENSATION).
VUE ARRIÈRE

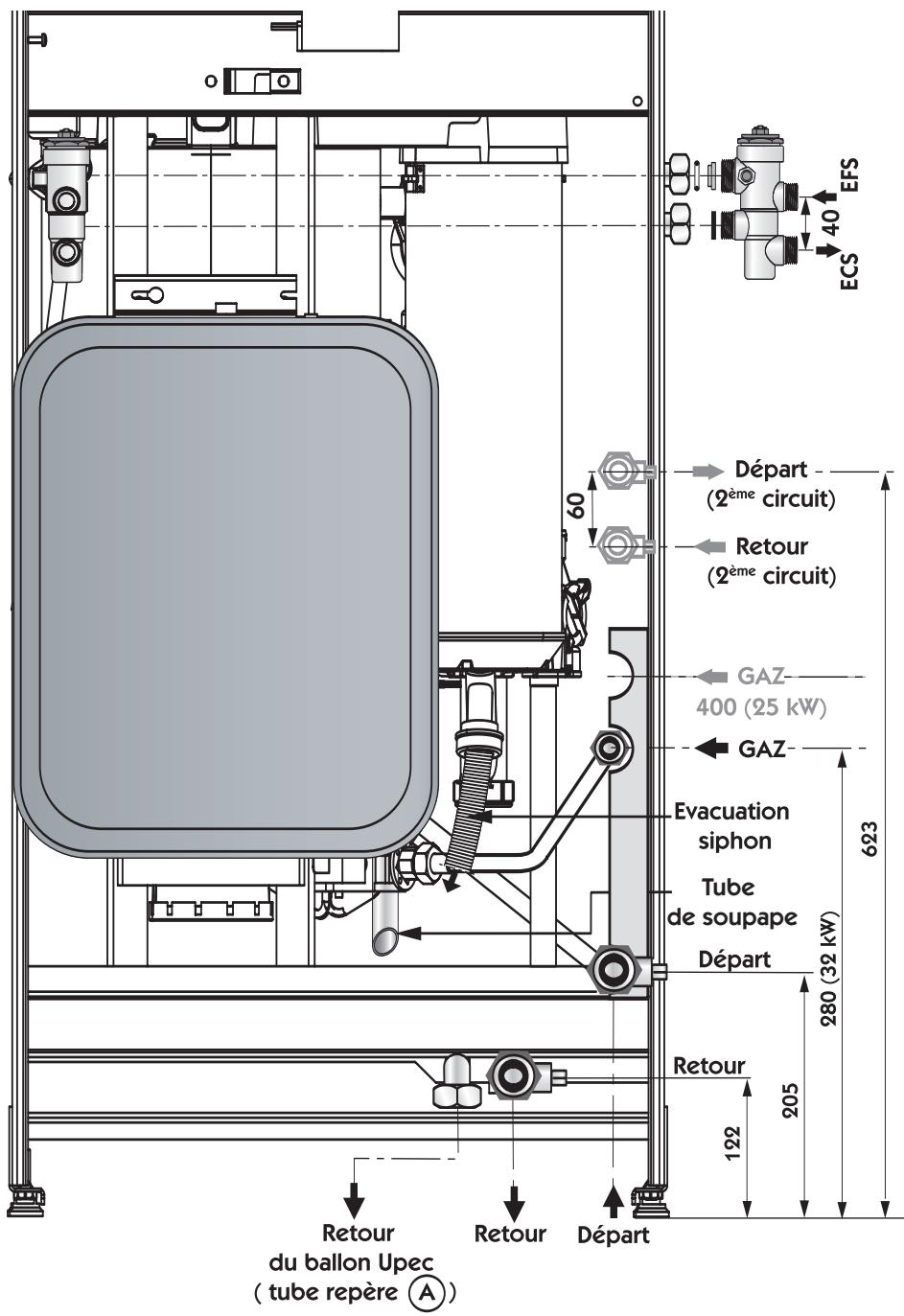

Accessoires fournis
Vanne Départ. M26x34-1" - Vanne Retour. M26x34-1". - Robinet Gaz. M20x27-3/4"
Remplissage pour chaudière chauffage seul
- Si la chaudière est raccordée à un UPEC mural : le système de replissage est incorporé à l'UPEC.
- Si aucun gallon de production d'eau chaude sanitaire n'est raccordé à la chaudière, le remplissage doit être réalisé sur le retour de l'installation.

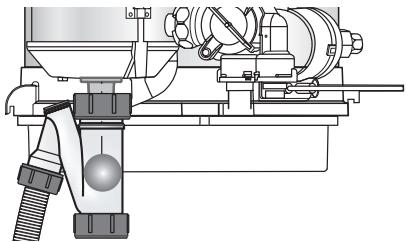

1.7 Raccordement du SIPHON des condensats
Attention, la sortie des condensats ne doit être ni modifiée, ni bouchée. Le siphon ne nécessite pas de replissage préalable en eau. Il est équipé d'un flotteur qui l'obture automatiquement en cas de désamorcage.
1.8 Raccordement du circuit électrique
- La chaudière doit être raccordée à une prise murale. Lors du raccordement, il est indispensable de respecter une mise à la terre efficace.
2 - Mise en service
La chaudière est livrée dans une situation "Installation". Elle ne pourrait pas fonctionner tant que le circuit de chauffage ne sera pas plein et sous pression.
2.1 Avant de METTRE en eau
- Vérifier à l'aide d'un tournevis et après avoir enlevé le bouchon, la libre rotation du circulateur.
2.2 Remplissage
- Pour dire la valeur de la pression durant le remplissage, la prise de la chaudière doit être branchée et l'interrupteur basculé "sous-tension".
Attention, à chaque mise sous tension dans le mode "installation" la chaudière réalise un autocontrôle d'une durée de 30 secondes. Cette phase est signalée par un clignotement alternatif des voyants de sélection sanitaire et de "stop".
À la mise sous tension, le voyant rouge de pression est allumé.

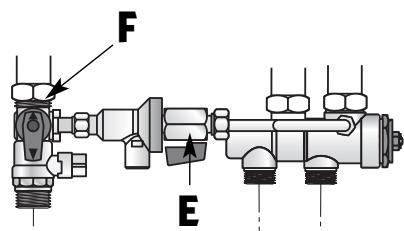

CHAUDIÈRE HYDROMOTRIX : ouvrir les deux vannes E et F de part et d'autre du disjoncteur.
CHAUDIÈRE PRESTIGE : ouvrir le ou les robinets de replissage de l'installation ou se reporter à la notice de l'UPEC.

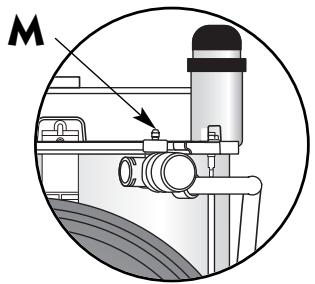

- Un purgeur manuel M situé sur la soupape permet d'accélérer le dégazage. Effectuer le replissage jusqu'à ce que le voyant vert soit allumé.
- Quelques secondes après l'allumage du voyant vert, et fermer les vannes de replissage.
- Purger l'installation.
- Procéder à unappoint d'eau et une nouvelle purge si nécessaire.
| PRESSION en bar | 0 | 0,3 | 1 | 2 | 2,8 | 3 |
| INDICATEUR DE PRESS | | | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |

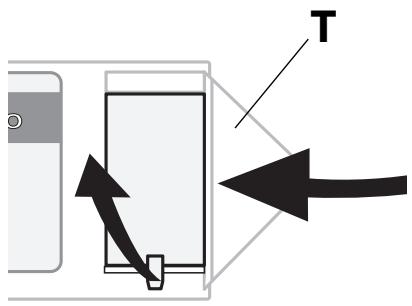

- Sur le tableau de bord enlever la trappe T pour accéder aux switches.
| Standard | Configuration |
| 1 | Avec gallon | Non | Oui |
| 2 | Limitation puissance chauffage* | Non | Oui (recommandé) |
| 3 | Le circuit 1 est un plancher chauffant | Non | Oui |
| 4 | Le circuit 1 est régulé par une RIF 5000 | Non | Oui |
| 5 | Satellite radio | Non | Oui |
| 6 | Mode installation | Non | Oui |
| Annule toutes les fonctions de la chaudière sauf la lecture de la pression. Durant l'installation de la chaudière et les vérifications d'étanchéité des circuits (eau et gaz), il doit être en "mode installation". Ensuite, basculer (à gauche) pourmettre la chaudière en "marche normale". |
- puissance chauffage limitée : Hydromotrix 25 -> 18 kW Hydromotrix 32 -> 23 kW

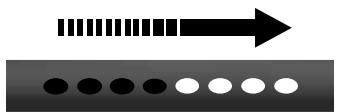

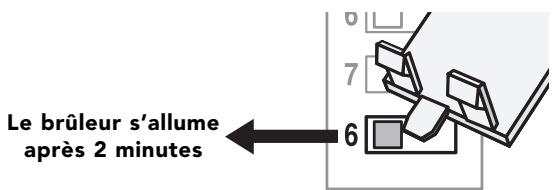

Basculer le mode "installation" et PASSER en mode "MARCHE normale
- Basculer le switch 6 vers la gauche.
AVERTISSEMENT: Avant de procéder à l'allumage du brûleur, la chaudière effectue un autocontrôle qui peut durer jusqu'à 2 minutes. Ensuite l'appareil entame son mode normal de fonctionnement et le brûleur s'allume. Lors d'une première tentative d'allumage, le voyant rouge de mise en sécurité peut s'allumer à cause d'une purge gaz insuffisante.
Relancer le cycle d'allumage plusieurs fois si nécessaire, en appuyant 2 secondes sur le bouton A
- En sélectionnant, la chaudière est en mode de conduite manuelle.
- On peut CHOISIR la température de départ en appuyant sur + ou - et procéder à la vérification du bon fonctionnement de l'installation de chauffage.

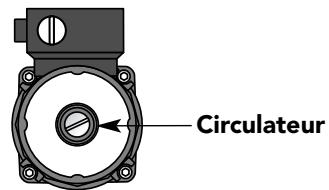

- Adapter eventuellement la vitesse du circulateur par le bouton intégré à son boîtier (Privilégier les vitesses les plus basses).
STOP
À ce stade, si la chaudière est pilotée par une régulation RIF 5000, se reporter à la notice spécifique.
Initialisation de la communication RADIO
- Déployer l'antenne du récepteur radio fixé à l'arrière de la chaudière (voir nomenclature page 15). L'antenne doit se couvrir impérativement à une distance supérieure de 1 cm de tout objet métallique. Se placer dans la pièce où est posée la chaudière.
- Enlever la trappe du satellite radio et dégager la languette de protection des piles.
- La molette étant sur "Auto", appuyer 5 secondes sur la touche. Le message "CnF" apparait : le satellite est en mode "configuration", il envoie son identité au récepteur.
- Appuyer durant 5 secondes sur du tableau de bord de la chaudière, le voyant de la commande manuelle clignote indiquant qu'il reçoit la transmission radio. Relacher et appuyer 2 secondes sur la touche du tableau de bord pour valider la transmission. Pour passer sur mode "Auto", appuyer 2 secondes sur la touche du tableau de bord de la chaudière.
- Appuyer brièvement sur du satellite : l'initialisation est terminée.
Mise en PLACE du satellite
- Vérifier la transmission radio :
Le satellite étant sur "Auto", appuyer 5 secondes sur , le message "TEST" apparait. Sur le tableau de bord de la chaudière, tous les voyants sont éteints sauf le thermomètre qui défile selon une "chenille" : la transmission est efficace.
- Placer le satellite dans une pièce représentative de la température moyenne de l'habitation.
Attention, les radiateurs installés dans la pièce où se trouve le satellite d'ambiance ne doivent pas être équipés de robinets thermostatiques.
- Vérifier que la transmission est toujours efficace.
- Appuyer brièvement sur ↓ pour sortir du mode "TEST".

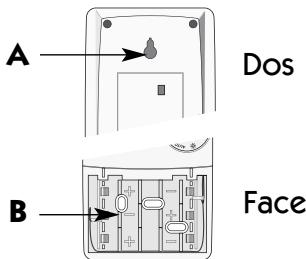

Fixation du satellite
Fixer une vis dans le mur en laissant dépasser la tête. - Accrocher le satellite sur cette vis par la "boutonnière" A. - Tracer, percer et visser dans un des trous du compartiment B.
3 - Changement de gaz
| INJECTEUR GAZ | G20
(Gaz Naturel H
Lacq) | G25
(Gaz Naturel L
Groningue) | G31
(Gaz
Propane) |
| 25
Condensation | 620 | 680 | 495 |
| 32
Condensation | 695 | 780 | 550 |
Les chaudières sont transformables en Gaz Naturel H (Lacq), Gaz naturel L (Groningue) et Propane. Cette opération est simplifiée par le seul remplacement de l'injecteur gaz.
La chaudière est livrée pour utilisation au Gaz Naturel H.

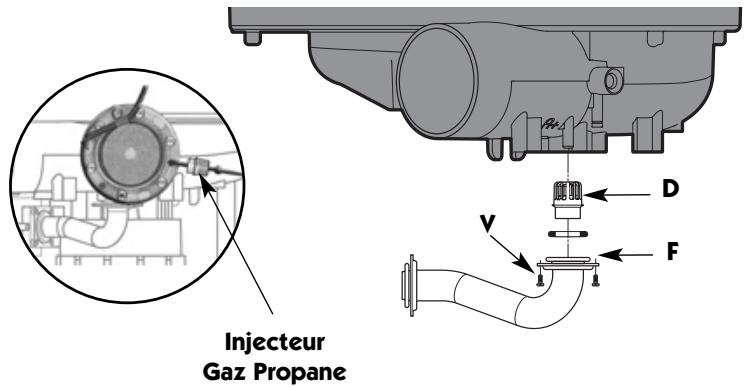

- Pour utilisation au Gaz Propane, l'injecteur est attaché par un collier au capteur de pression d'air.
- Pour utiliser au Gaz Naturel L (Groningue) demander l'injecteur spécifique à votre revendeur.
Le changement de gaz doit être réalisé par un professionnel.
Fermer le robinet gaz et débrancher l'alimentation électrique. - Démonter la plaque inférieure du carénage pour accéder facilement à l'injecteur. - Desserrer l'écrou au-dessus du robinet gaz (rep.5 page 15), afin de donner de la souplesse à l'ensemble gaz. - Démonter la bride F du brûleur en dévissant les quatre vis V, puis libérer l'injecteur D permettre l'injecteur approprié. - Ne pas enlever le diffuseur associé à l'injecteur.
Attention, vérifier lors du remontage de l'injecteur, la présence du joint torique.
4 - Vidange de la chaudiere

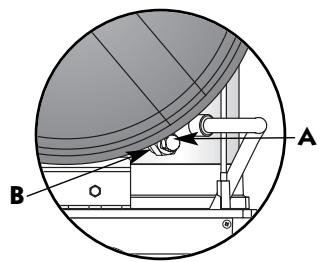

• Retirer le bouchon de vidange A. Vidanger la chaudière en dévissant l'écrou B. Ouvrir le purgeur manuel.
Attention, le terminal doit être toujours parfaitement horizontal. Si le montage nécessite des rallonges, l'inclinaison doit être impérativement respectée : une pente descendante vers la chaudière de 3%.

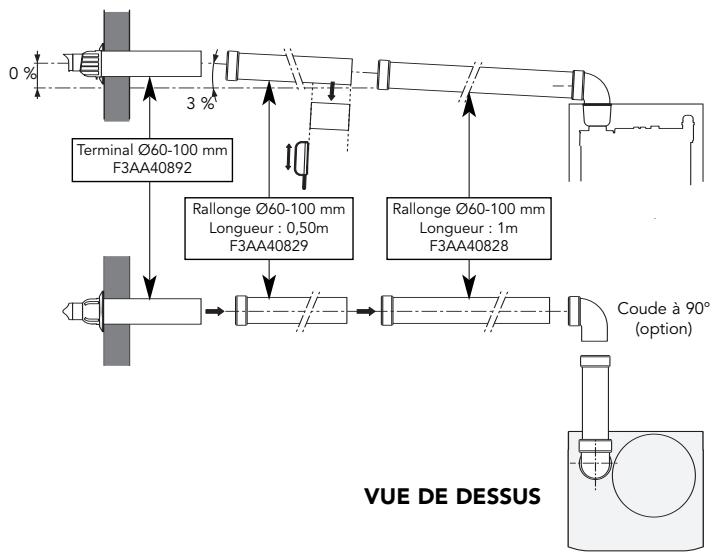

Les coudes et les rallonges utilisés doivent être impérativement de notre fourniture spécifique "condensation".
Longueur horizontale linéaire maxi : 4,70 m. Chaque coude sur le parcours diminue la longueur utile de 1 m.
1 coude à 90^ = 2 coudes à
Pour une sortie plus longue horizontale ou verticale, utilise l'adaptateur Ref. F3AA40832 et des accessoires 80/125mm compatibles. Se reporter à la notice fournie avec l'adaptateur.
| ACCESSOIRESVENTOUSE | Sortie Horizontale: 60/100F3AA40892 | Sortie Horizontale: 80/125F3AA40832 | Sortie Verticale: 80/125F3AA40832 | Sortie en B23PF3AA40898 |
| LONGUEUR | 4,70 m | 11 m + Terminal | 11 m + Terminal | 20 m + 3 coudes |
6 - Quelques conseils
- Bruits d'air : Purger la chaudière et les radiateurs.
- Bruits d'eau : Réduire la vitesse du circulateur.
- Mitigeurs thermostatiques : Pour éviter tout dysfonctionnement de la distribution d'eau chaude ainsi que d'éventuels entartrages prématurés, il est indispensable d'équiper les mitigeurs de clapets anti-retour sur l'eau froide et l'eau chaude.
- Marche en thermosiphon : Lorsque la chaudière est posée à un niveau inférieur à celui du réseau de chauffage, il y a lieu de prévoir un clapet antithermosiphon au départ de la chaudière y compris sur le 2ème circuit s'il existe. Il empêchera la circulation naturelle du fluide par différence de densité
- Vidanger totalement l'installation de chauffage et la chaudière ou les protégger par un antigel chauffage.
- Vidanger totalement le circuit d'eau sanitaire dans tous les cas.
Attention, la protection par un antigel chauffage ne protège pas le circuit sanitaire.
8 - Entretien de la chaudière
- Les appareils à gaz ainsi que leurs conduits de fumée doivent être vérifiés, nettoyés et réglés une fois par an. (cf Règlement Sanitaire Départemental Art. 31/6)
- Pour la préconisation des opérations à effectuer, voir le guide technique réservé aux professionnels.

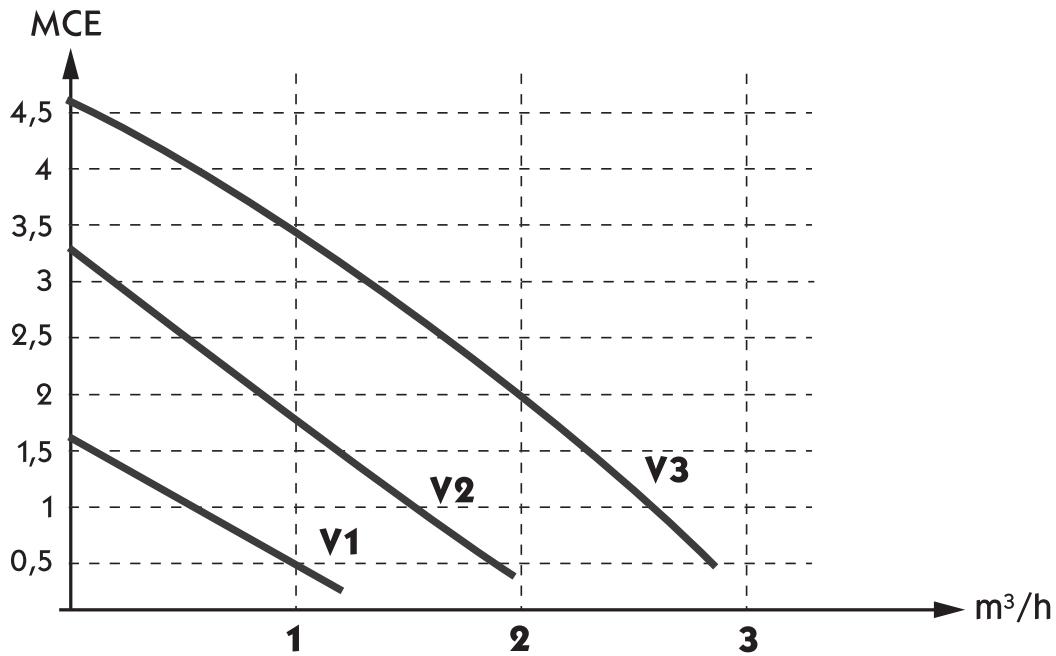

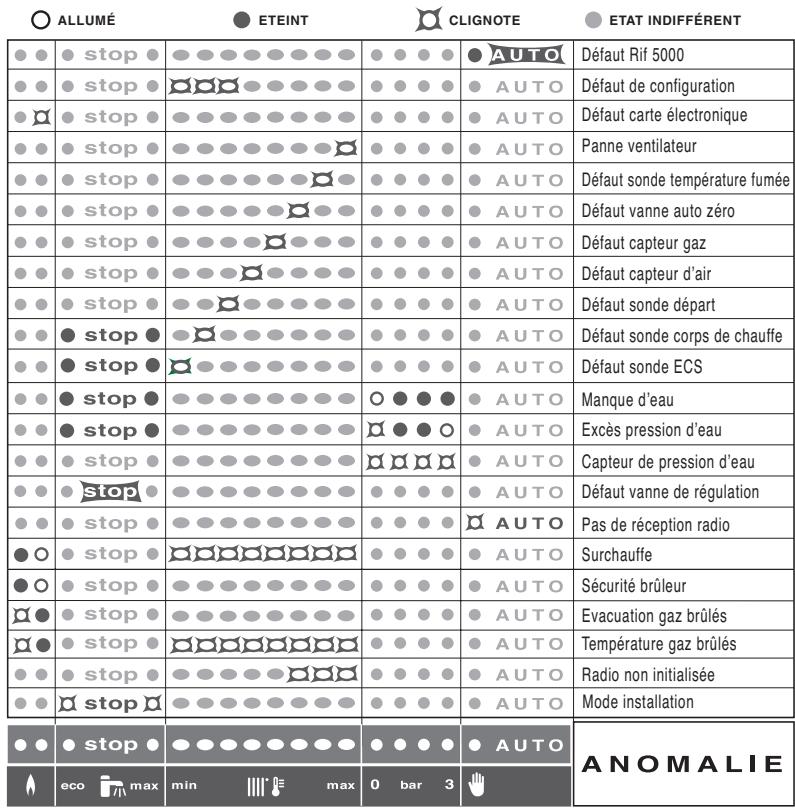

9 - Courbes de pression disponible aux BORNES de la chaudiere
| Type | Unité | 25 kW CONDENSATION | 32 kW CONDENSATION |
| Puisance | Maxi | kW | 25 | 32 |
| Catégorie | | | II 2Esi 3P | II 2Esi 3P |
| Débit calorifique | Maxi | kW | 25,64 | 32,9 |
| Débit gaz Lacq G20 (20mbar) | | m3/h | 2,711 | 3,479 |
| Débit gaz Groningue G25 (25mbar)m3/h | | | 2,882 | 3,698 |
| Débit gaz Propane G31 (37mbar) | | kg/h | 2,020 | 2,554 |
| | | | |
| Débit ECS D 30K | | l/mn | 13 | 15,5 |
| Pression Maxi ECS | | bar | 10 | 10 |
| Température Maxi chauffage | | °C | 85 | 85 |
| Alimentation électrique | | V | 230 | 230 |
| Capacité HYDROMOTRIX | Vase | I | 11 | 12 |
| *Installation | I | 135 | 150 |
| Capacité PRESTIGE | Vase | I | 18 | 18 |
| *Installation | I | 200 | 200 |
| Pression Maxi chauffage | | bar | 3 | 3 |
- Ces chiffres ne sont pas théoriques mais correspondent à la réalité constatée sur les installations.

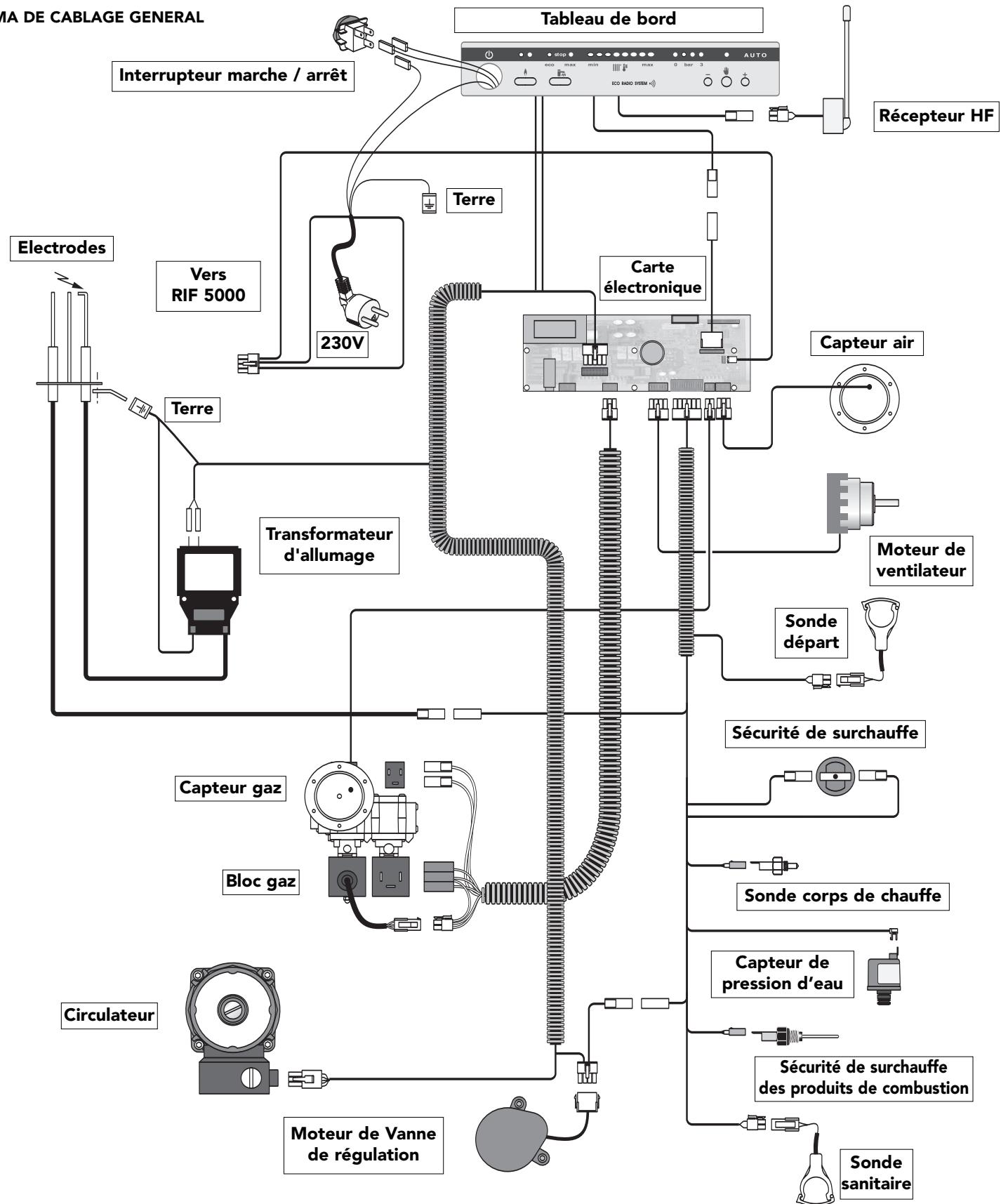

SCHEMA DE CABLAGE GENERAL

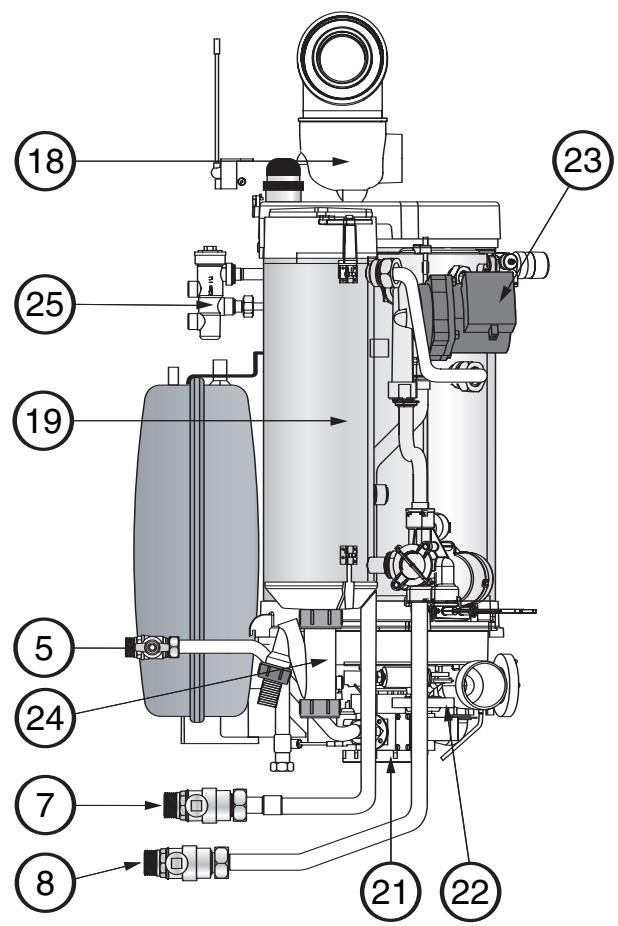

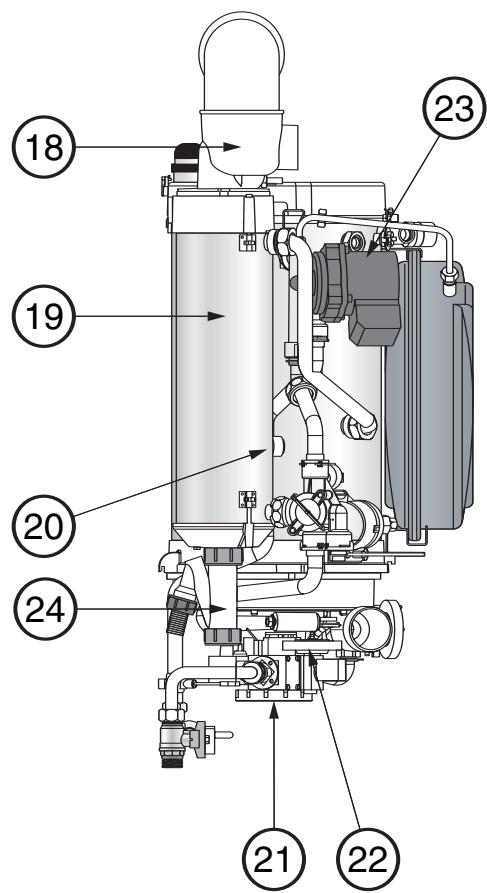

1 - Coude de sortie (non fourni) 2 - Récepteur radio 3 - Electrodes 4 - Moteur de vanne de régulation 5 - Robinet gaz 6 - Bloc gaz 7 - Vanne d'isolement département chauffage 8 - Vanne d'isolement retour chauffage 9 - Captur air 10 - Vidange 11 - Vase d'expansion 12 - Corps de chauffe
13 - Soupape 14 - Purgeur automatique 15 - Raccord Départ 2e circuit 16 - Capteur de fumée 17 - Satellite de communication 18 - Collecteur air/fumée 19 - Condenseur 20 - Raccord Retour 2e circuit 21 - Moteur ventilateur 22 - Capteur gaz 23 - Circulateur 24 - Siphon 25 - RTA

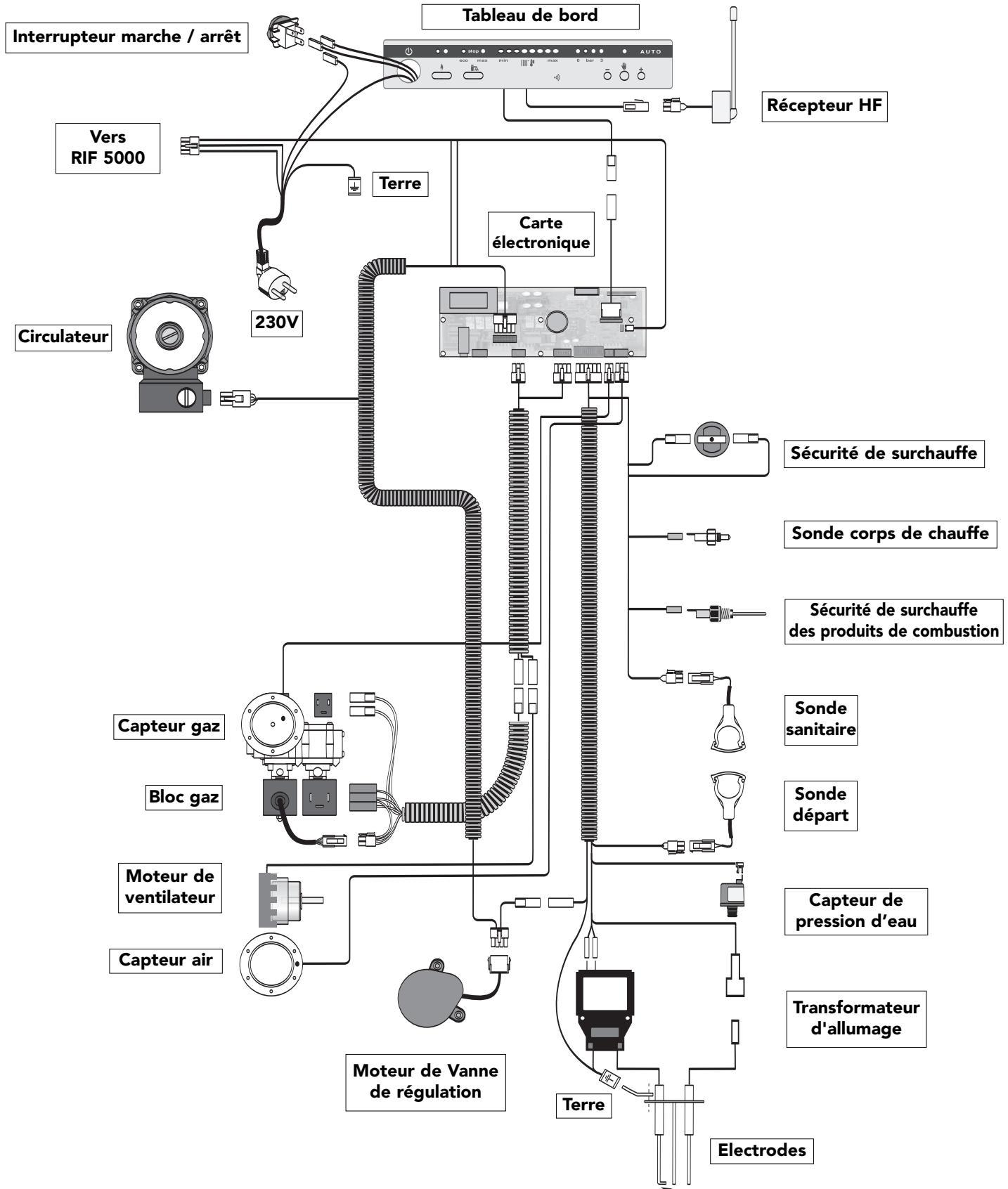

SCHEMA DE CABLAGE GENERAL

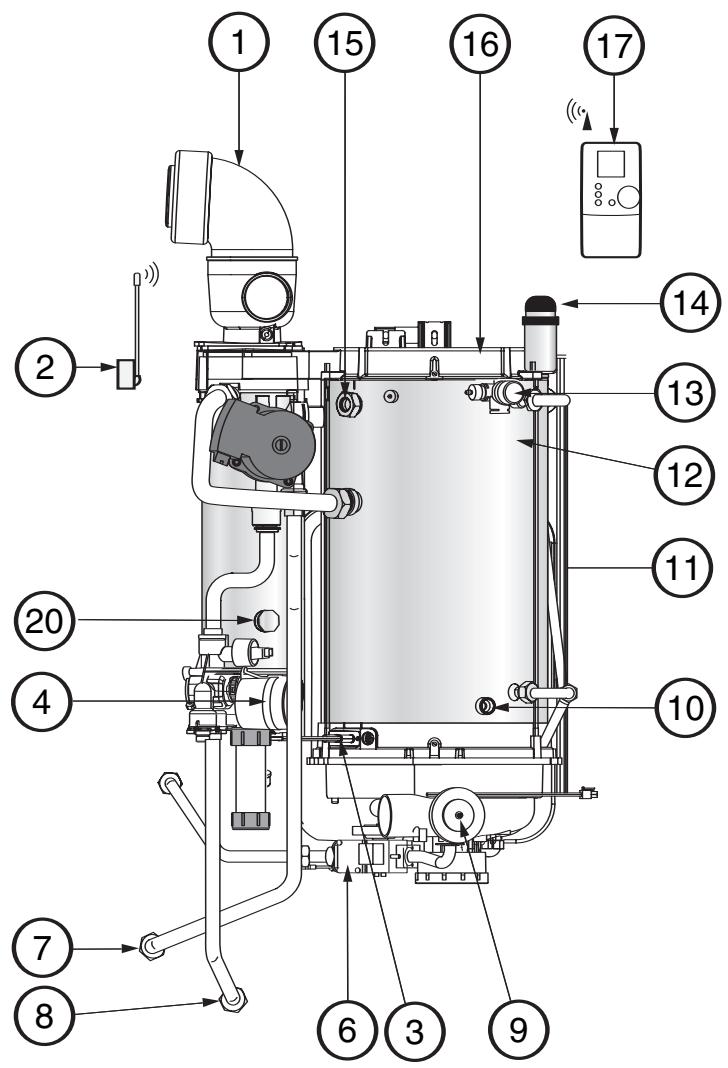

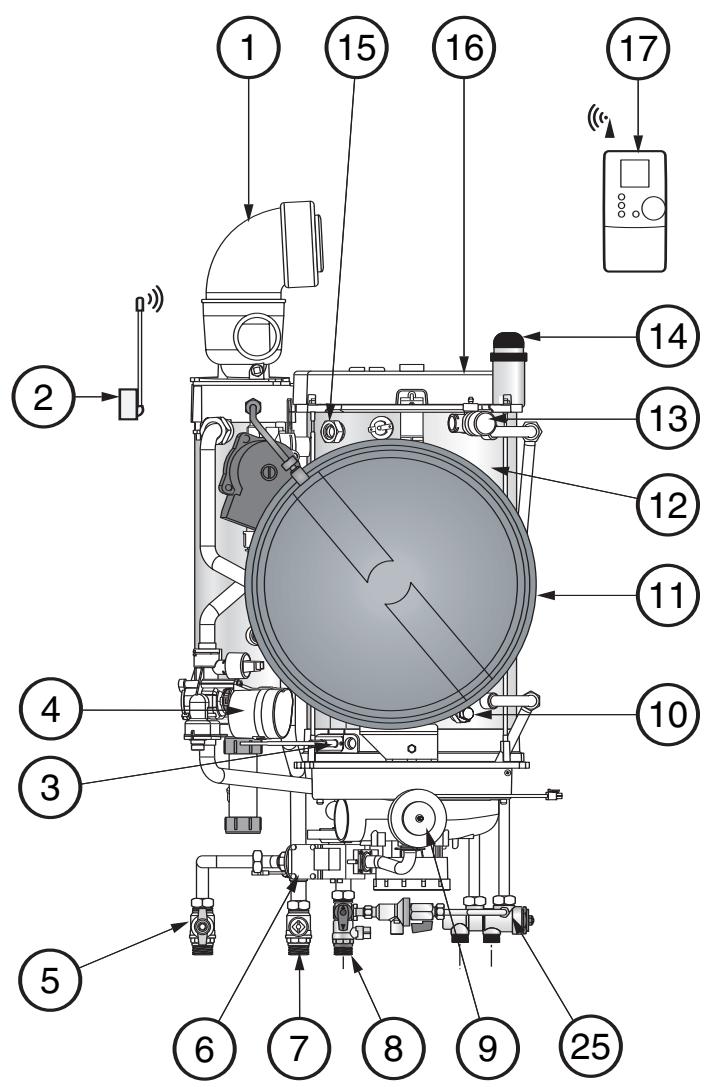

1 - Coude de sortie (non fourni) 2 - Récepteur radio 3 - Electrodes 4 - Moteur de vanne de régulation 5 - Robinet gaz 6 - Bloc gaz 7 - Vanne d'isolement départ chauffage 8 - Vanne d'isolement retour chauffage 9 - Captur air 10 - Vidange 11 - Vase d'expansion 12 - Corps de chauffe
13 - Soupape 14 - Purgeur automatique 15 - Raccord Départ 2e circuit 16 - Capteur de fumée 17 - Satellite de communication 18 - Collecteur air/fumée 19 - Condenseur 20 - Raccord Retour 2e circuit 21 - Moteur ventilateur 22 - Capteur gaz 23 - Circulateur 24 - Siphon 25 - RTA
- Voir carte de garantie livrée avec l'appareil.
20, rue Branly ZI Beauval
77109 MEAUX Cedex
Tel: 01 60 09 91 00
Fax: 01 60 25 38 50
