MEGALIS NGLA-24-5HCF - Chaudière gaz ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Chaudière murale à gaz à condensation
Caractéristiques techniques principales	Chauffage central et production d'eau chaude sanitaire
Alimentation électrique	230 V
Dimensions approximatives	700 x 400 x 300 mm
Poids	30 kg
Compatibilités	Compatible avec systèmes de chauffage central
Type de gaz	Gaz naturel ou propane
Tension	230 V
Puissance	24 kW
Fonctions principales	Chauffage, production d'eau chaude, régulation de la température
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès des distributeurs agréés
Sécurité	Équipée de dispositifs de sécurité pour éviter les surchauffes et les fuites de gaz
Informations générales utiles	Installation par un professionnel recommandée, garantie de 2 ans

FOIRE AUX QUESTIONS - MEGALIS NGLA-24-5HCF ELM LEBLANC

Comment réinitialiser l'ELM LEBLANC MEGALIS NGLA-24-5HCF ?

Pour réinitialiser l'appareil, localisez le bouton de réinitialisation sur le panneau de commande, maintenez-le enfoncé pendant 5 secondes jusqu'à ce que l'écran affiche un message de confirmation.

Que faire si le chauffage ne fonctionne pas ?

Vérifiez que le thermostat est réglé à une température supérieure à la température ambiante. Assurez-vous également que l'alimentation électrique est en marche et que les disjoncteurs ne sont pas déclenchés.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la vanne de purge située en haut du radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à couler, puis refermez la vanne.

Pourquoi l'ELM LEBLANC MEGALIS NGLA-24-5HCF fait-il du bruit ?

Des bruits peuvent être causés par l'air emprisonné dans le circuit de chauffage ou par des composants qui se dilatent et se contractent. Purgez les radiateurs et vérifiez les fixations des pièces.

Que faire si l'affichage est bloqué ?

Essayez de débrancher l'appareil pendant quelques minutes, puis rebranchez-le. Si le problème persiste, consultez le manuel d'utilisation ou contactez un technicien.

Comment régler la température de l'eau ?

Accédez au panneau de commande et utilisez les boutons de réglage pour ajuster la température de l'eau selon vos besoins. Consultez le manuel pour des instructions détaillées.

L'appareil consomme-t-il beaucoup d'énergie ?

La consommation d'énergie dépend de plusieurs facteurs, notamment l'isolation de votre maison et la température extérieure. Utilisez un thermostat programmable pour optimiser la consommation.

Comment effectuer l'entretien de l'ELM LEBLANC MEGALIS NGLA-24-5HCF ?

Vérifiez régulièrement le filtre et nettoyez-le si nécessaire. Assurez-vous également que les vannes et les radiateurs sont en bon état et effectuez un contrôle annuel par un professionnel.

Quels sont les codes d'erreur courants ?

Les codes d'erreur sont indiqués sur l'écran de l'appareil. Consultez le manuel d'utilisation pour comprendre la signification de chaque code et les actions à entreprendre.

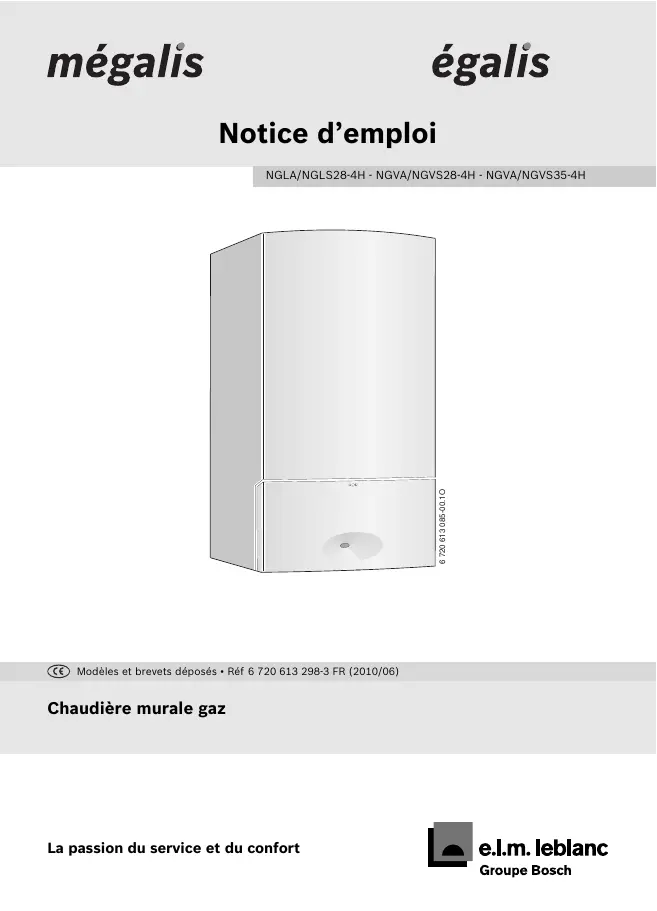

MODE D'EMPLOI MEGALIS NGLA-24-5HCF ELM LEBLANC

Modèles et brevets déposés • Réf 6 720 613 298-3 FR (2010/06)

Chaudière murale gaz

1 Explication des symboles et mesures de sécurité 4

1.1 Explication des symboles 4 1.2 Mesures de sécurité 6

5 Utilisation 16

5.1 Allumer/éteindre l'appareil 17 5.2 Mise en marche du chauffage 18 5.3 Régulation du chauffage (en option) 20 5.4 Appareils NGVS/NGLS: Régler la température d'eau chaude sanitaire 21 5.5 Appareils NGVA/NGLA: Régler la température d'eau chaude sanitaire 22 5.6 Mode été (pas de chauffage, eau chaude sanitaire uniquement) 24 5.7 Protection contre le gel 25 5.8 Désinfection thermique (NGVS/NGLS) 27 5.9 Verrouillage des touches 28 5.10 Mode vacances 29 5.11 Anomalies 30 5.11.1 Contrôles anti-débordement (appareils NGLA/NGLS...) 31

5.12 Messages indiqués sur l'afficheur 32

6 Consignes pour économiser l'énergie 33 7 Généralités 36 8 Résumé du mode d'emploi 38

Avertissements

!	Dans le texte, les averissements sont indiqués et encadrés par un triangle de signalisation sur fond grisé.

Pour les risques liés au courant électrique, le point d'exclamation dans le triangle de signalisation est remplaced par un symbole d'éclair.

Les mots de signalement au début d'un avertissement caractérisent le type et l'importance des conséquences éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.

AVIS signale le risque de dégats matériels. - PRUDENCE signale le risque d'accidents corporels légers à moyens. - AVENTISSEMENT signale le risque d'accidents corporels graves. DANGER signale le risque d'accidents mortels.

Informations importantes

Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.

Autres symboles

Tab. 1

Symbole	Signification
►	Etape à suivre
→	Renvoi à d'autres passages dans le document ou dans d'autres documents
•	Énumération/Enregistrement dans la liste
-	Énumération/Enregistrement dans la liste (2e niveau)

Si on perçoit une odeur de gaz :

Fermer le robinet de gaz ( page 12). Ouvrir les fenêtres. Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles. Eteindre toute flamme à proximité. - Téléphoner immédiatement, de l'extérieur à la Compagnie de gaz et à un installateur ou un service après-vente agréé e. l. m. leblanc.

Si on perçoit une odeur de gaz brûlés

• Mettre l'appareil hors service (→ page 17). Ouvrir les fenêtres et les portes. Informer immédiatement un installateur ou un service après-vente agréé e. l. m. leblanc.

Avec les chaudières type cheminée : risque d'empoisonnement par fumées en cas d'alimentation en air de combustion insuffisante

Assurer l'alimentation en air de combustion. Ne pas obturer ni diminuer les orifices d'aération sur les portes, fenêtres et murs. Assurer également une alimentation suffisante en air de combustion pour les appareils installés ultérieurement, par ex. les ventilateurs d'évacuation d'air ainsi que les ventilateurs de cuisine et les climatiseurs avec évacuation de l'air vers l'extérieur. En cas d'alimentation insuffisante en air de combustion, ne pas mettre l'appareil en marche.

Risque de brûlure!

Surveiller impérativement le fonctionnement à des températures supérieures à 60°C ( page 27).

Dégâts dus à une erreur d'utilisation

Les erreurs de commande peuvent entraîner des dommages personnels et/ou matériels.

S'assurer que les enfants ne jouent pas avec l'appareil et ne l'utilisent pas sans surveillance. S'assurer que les utilisateurs savent utiliser l'appareil de manière conforme.

Risques d'explosion de gaz inflammables

Les travaux réalisés sur les conduites et robinetterie de gaz doivent être confiés exclusivement à un professionnel agréé.

Faites installer ou modifier votre appareil uniquement par un professionnel.

Ne modifier aucune conduite ou robinetterie de gaz.

N'obturer en aucun cas les sorties des soupapes de sécurité! Pendant la mise en température, de l'eau s'écoule par la soupape de sécurité du préparateur.

Inspection et entretien

L'utilisateur est responsable de la sécurité de l'installation de chauffage et du respect de l'environnement (loi relative à la lutte contre les pollutions).

Par conséquent, il est nécessaire de conclure un contrat d'entretien et d'inspection avec un professionnel incluant une inspection annuelle et un entretien personnalisé. Cela garantit un rendement important pour une combustion respectueuse de l'environnement.

Matériaux explosifs et facilement inflammables

Ne pas utiliser ou entreposer des matières facilement inflammables (papier, diluants, peintures, etc.) à proximité de l'appareil.

Air de combustion/air ambiant

Afin d'éviter toute corrosion, l'air de combustion/air ambiant doit être exempt de substances corrosives (par exemple, hydrocarbures halogénés qui comprennent des liaisons chlorées ou fluorées).

2 Ouverture de la porte

Fig. 1

3 Vue d'ensemble des éléments de commande

Fig. 2

8.1 Manomètre 15 Soupape de sécurité chauffage 27 Purgeur automatique 38 Robinet de remplissage 61 Touche Reset 135 Interrupteur principal 136 Sélecteur de température de départ chauffage 170 Robinets d'entretien pour départ et retour (accessoire) 171 Eau chaude 172 Robinet de gaz (fermé) 173 Robinet d'eau froide 295 Étiquette d'identification du type d'appareil 310 Sélecteur de température eau chaude sanitaire 317 Afficheur 363 Voyant de contrôle du fonctionnement du brûleur 365 Touche ramonage pour le professionnel (voir notice d'installation) 366 Touche de service pour le professionnel (voir notice d'installation) 367 NGVA/NGLA: touche eco, sélecteur des fonctions de service « vers le haut »

NGVS/NGLS : sélecteur des fonctions de service « vers le haut »

Touche vacances, sélecteur des fonctions de service « vers le bas » Témoin de fonctionnement

Les touches (365) et (366) sont réservées exclusivement à l'usage d'un installateur ou d'un service après-vente agréé e. l. m. leblanc.

Ouvrir le robinet de gaz

Tourner la manette dans le sens inverse des aiguilles d'une montre.

Si la manette est dans le sens d'écoulement, le robinet est ouvert.

Fig. 3

Ouvrir les robinets

Tourner la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement.

Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

Fig. 4

Contrôler la pression de l'eau du circuit de chauffage

La pression de service en fonctionnement normal doit être comprise entre 1 et 2 bar.

Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installateur.

Fig. 5

Rajouter de l'eau de chauffage

AVIS: L'appareil peut être endommagé.

Ne rajouter de l'eau de chauffage que lorsque l'appareil est froid.

Dans les appareils sans dispositif de replissage :

Avant le replissage, remplir le tuyau d'eau. Ceci évite que de l'air pénètre dans l'eau de chauffage.

Dans les appareils avec dispositif de remplissage

Integre: Le dispositif de replissage se trouve en dessous de l'appareil entre le raccord de départ et le raccord d'eau chaude (pos. 38).

La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).

Ouvrir le robinet de remplissage et remplir l'installation de chauffage. Refermer le robinet de remplissage.

5 Utilisation

Cette notice d'utilisation ne concerne que la chaudière.

Selon la régulation utilisée, certaines fonctions divergent au niveau de leur utilisation.

Les possibilités suivantes de régulation de chauffage peuvent être utilisées :

• Régulation à sonde extérieure installée sur l'appareil.
• Régulation à sonde extérieure monté en dehors de l'appareil. Thermostat d'ambiance

Veuillez donc tenir compte de la notice d'utilisation de la régulation utilisée.

Allumer

• Appuyer sur l'interrupteur principal pour mettre l'appareil sous tension.

Le témoin bleu de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.

Fig. 6

Arrêt

• Appuyer sur l'interrupteur principal pour mettre l'appareil hors tension.

Le témoin de fonctionnement s'éteint.

Si l'appareil doit être mis hors service pour une longue période : prévoir une protection anti-gel (→ chapitre 5.7).

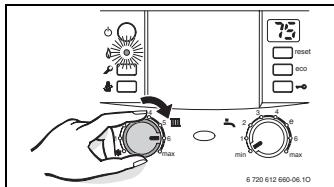

5.2 Mise en marche du chauffage

La température de départ de l'eau de chauffage peut être réglée entre environ 40°C et 90°C.

Pour les planchers chauffants, faire attention aux températures maximales de départ admissibles (Température de départ en position 2 au maximum).

Tourner le sélecteur de température [Ⅲ], afin d'adapter la température de l'eau de chauffage à l'installation.

Fig. 7

Lorsque le brûleur est en marche, le témoin vert est allumé.

Tab. 2

Position	Température de départ
1	env. 40 °C
2	env. 49 °C
3	env. 58 °C
4	env. 65 °C
5	env. 74 °C
6	env. 84 °C
max	env. 90 °C

5.3 Régulation du chauffage (en option)

Veuillez tenir compte de la notice d'utilisation de la régulation de chauffage utilisée. Vous y trouverez :

comment régler le mode de service et la courbe de chauffage sur les régulateurs à sonde extérieure, comment régler la température ambiantes,

comment chauffer de manière économique et réduire la consommation d'énergie.

Fig. 8

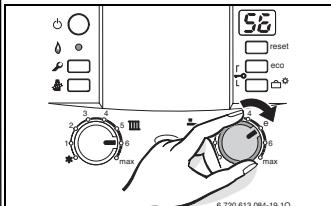

5.4 Appareils NGVS/NGLS: Régler la température d'eau chaude sanitaire

Tourner le sélecteur, afin de régler la température de l'eau chaude sanitaire.

La température ECS régée clignote sur l'écran pendant 30 secondes.

Fig. 9

Tab. 3

Position du sélecteur	Température d'eau chaude sanitaire
min	env. 15 °C (protection antigel)
1	env. 40 °C
2	env. 45 °C
3	env. 49 °C
4	env. 52 °C
e	env. 56 °C
6	env. 60 °C
max	env. 60 °C

Sur les chaudières NGVS, le mode économique (fonction éco) n'est pas réglable.

5.5 Appareils NGVA/NGLA : régler la température d'eau chaude sanitaire

Tournez le sélecteur, afin de régler la température de l'eau chaude sanitaire.

La température ECS régée clignote sur l'écran pendant 30 secondes.

Fig. 10

Pendant la production d'ECS, l'écran affiche

Tab. 4

Position du sélecteur	Température d'eau chaude sanitaire
min	env. 40 °C
1	env. 40 °C
2	env. 45 °C
3	env. 49 °C
4	env. 52 °C
e	env. 56 °C
6	env. 60 °C
max	env. 60 °C

Touche EPC0

En appuyant sur la touche eco, on peut désirer mode confort et mode economique.

Mode comforts, la touche eco est éteinte (réglement de base)

L'appareil est maintenu en permanence à la température régée. Le temps d'attente est court lors du besoin d'eau chaude sanitaire. L'appareil se met en marche même en l'absence d'utilisation d'eau chaude sanitaire.

Mode économique, la touche eco est allumée

Le réchauffage à la température régée ne se fait que lorsque de l'eau chaude sanitaire est prélevée.

Avec message de demande :

Ouvrir brièvement puis refermer le robinet d'eau chaude pour chauffer l'eau à la température réglée.

La déclaration « message de demande » permet une économie de gaz et d'eau maximale.

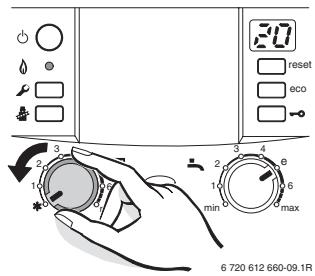

5.6 Mode été (pas de chauffage, eau chaude sanitaire uniquement)

Noter la position du sélecteur de température de départ chauffage III. Tourner le sélecteur de température de départ chauffage entièrement vers la gauche (position). Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active. L'alimentation électrique des régulations, thermostat et horloge de programmation n'est pas coupée.

Fig. 11

AVIS: Risque de gel de l'installation de chauffage.

Consultez aussi les instructions d'utilisation de la régulation ou du thermostat.

Protection antigel pour l'installation de chauffage :

Laisser l'appareil sous tension, le régulateur de la température de départ au moins en position 1.

Fig. 12

- ou si vous souhaitez laisser l'appareil éteint :

Mélanger un produit antigel à l'eau de chauffage lorsque l'appareil est à froid (voir notice d'installation) et laisser le circuit ECS se vider.

D'autres remarques figurent dans la notice d'utilisation du thermostat.

Protection antigel pour le gallon :

Tournez le sélecteur vers la gauche jusqu'à la butée. La protection antigel est active lorsque la température du ballon descend en dessous de 15°C.

6720613085-35.10 Fig. 13

5.8 Désinfection thermique (NGVS/NGLS)

La désinfection thermique tue les bactéries, en particulier les légionnelles se trouvant dans le gallon. Pour ce faire, le gallon est chauffé une fois par semaine pendant 35 minutes env. à 70°C.

Lorsque la désinfection thermique automatique est active, l'afficheur indique en alternance avec la température de départ.

Avertissement: risques de brûture!

Un once la désinfection thermique terminée, le contenu de l'accumulateur d'eau chaude ne se refroidit que peu à peu par perte thermique jusqu'à ce qu'il atteigne la température d'eau chaude réglée. C'est pourquoi la température de l'eau chaude peut, pour une courte durée, être supérieure à la température réglée.

La désinfection thermique automatique est activée en usine. Elle peut être désactivée ( Notice d'installation).

5.9 Verrouillage des touches

Le verrouillage des touches agit sur les sélecteurs de la température de départ chauffage et de température eau chaude sanitaire ainsi que sur toutes les touches, sauf l'interrupteur principal et la touche de ramonage.

Enclencher le verrouillage des touches :

• Appuyer simultanément sur les deux touches (voir schéma) et les maintenir enfoncées jusqu'à ce que l'afficheur indique L.

Fig. 14

Désactiver le verrouillage des touches :

• Appuyer simultanément sur les deux touches (voir schéma) et les maintenir enfoncées jusqu'à ce que l'afficheur indique la température de départ chauffage.

5.10 Mode de fonctionnement

Enclencher le mode vacances :

• Appuyer sur la touche vacances jusqu'à ce qu'elle s'allume.

En mode vacances, le chauffage et la production ECS sont coupés ; la protection antigel reste active (→ chap. 5.7).

Arrêter le mode vacances

• Appuyer sur la touche vacances jusqu'à ce qu'elle s’éteigne. L'appareil se remet en mode normal selon les réglages de la régulation de la chaudière.

5.11 Anomalies

Le tableau Heatronic contrôle tous les composants de sécurité, de régulation et de commande.

Si un defaulted survient pendant le fonctionnement de l'installation, un signal d'avertissement retentit et le témoin de fonctionnement clignote.

Ce signal d'avertissement est coupé en appuyant sur n'importe quelle touche.

L'afficheur indique un code d'erreur et la touche reset peut clignoter.

Si la touche reset clignote :

• Appuyer sur la touche reset et maintenir jusqu'à ce que l'afficheur indique - -

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

Si la touche reset ne clignote pas :

Eteindre l'appareil et le rallumer ( page 17).

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

S'il n'est pas possible de remédier à la perturbation :

Contacter un installateur ou un service après-vente agréé E. L. M. Leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 37).

Vous trouverez un aperçu des messages pouvant apparaître sur l'afficheur en page 32.

5.11.1 Contrôles anti-débordement (appareils ngla/ngls...)

Les appareils NGLA/NGLS... sont dotés de contrôle anti-débordement :

• Sonde de contrôle d'évacuation des produits de combustion S. P. O. T. T. (appareils à tirage naturel) Le système détecte le débordement des produits de combustion par la sonde de contrôle S. P. O. T. T. connectée directement au tableau électrique.

En cas de perturbation de l'évacuation des produits de combustion, la sonde déclenche l'arrêt de la chaudière, un signal d'avertissement retentit, l'afficheur indique A4 et le témoin de fonctionnement clignote.

La chaudière est bloquée pendant env. 12 min.; elle se remettra en service normalement après ce délai.

Si ce type de perturbation est fréquent :

Contacter un installateur ou un service après-vente agréé e. l. m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 37).

5.12 Messages indiqués sur l'afficheur

Tab. 5

Afficheur	Description
Lb	Verrouillage des touches actif
dr	Fonction de séchage (séchage à sec). Si le séchage dalle est activé sur la régulation à sonde extérieure, voir notice d'utilisation de cette-ci.
Lb	Confirmation du démarriage d'un cycle de désinfection thermique.
H	Circulateur chauffage bloqué
R	Production d'eau chaude sanitaire ou mode comport actifs
L	Préparateur en phase de réchauffage

Économiser le gaz

La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comportement optimal. L'alimentation du brûleur en gaz est régée suivant la température ambience désirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambience. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les pièces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un appareil qui est soumis à des cycles marche-arrêt en permanence.

Entretien

Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou un service après-vente agréé E. L. M. Leblanc et de faire effectuer un entretien de la chaudière tous les ans.

Régulation du chauffage

Le fonctionnement de la chaudière exige un thermostat d'ambiance ou une régulation à sonde extérieure.

Robinets thermostatiques

Ouvrir complètement les robinets thermostatiques de sorte que la température ambience souhaitée puisse effectivement être atteinte. Ne modifier la courbe de chauffage (sur la régulation à sonde extérieure) ou la consigne de la température ambience (sur le thermostat), que si la température souhaitée n'est pas atteinte au bout d'un certain temps.

Chauffage par le sol

Ne pas dépasser la valeur de la température de départ recommandée par le fabricant.

Aérer les pièces

Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brièvement mais intensément (fenêtres grandes ouvertes).

Fermer les robinets thermostatiques durant l'évaporation.

Eau chaude sanitaire

Choisir la température de l'eau chaude sanitaire aussi BASSE que possible. Un réglage sur une température BASSE permet une économie d'énergie importante. En plus, les températures élevées de l'eau chaude entraînant un plus fort entartrage et entravent le bon fonctionnement de l'appareil (par ex. des temps de chauffe prolongés ou un débit d'eau réduit).

Bouclage sanitaire

Dans le cas d'une installation avec bouclage sanitaire, régler le programme hors d'œuvre de la régulation en fonction des besoins individuels (par ex. : le matin, à midi, le soir).

Consulter la notice d'utilisation de la régulation.

Nettoyage de l'habillage

Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.

Conservation de cette notice d'emploi

Après avoir lu cette notice d'emploi, vous pouvez replier la page du résumé du mode d'emploi ( chapitre 8) vers l'extérieur et conserver la notice d'emploi dans la porte de l'appareil. Vous pourrez ainsi voir le résumé en ouvrant la porte.

Fig. 15 6720612689-06.10

Caractéristiques techniques de l'appareil

Si vous avez besoin du service après-vente, il est préférable de donner des renseignements précis sur votre appareil. Vous les trouverez sur la plaque signalétique ou sur l'autocollant indiquant le type de l'appareil sur le tableau Heatronic.

mégalis (par ex. NGVA28-4HN)

Date de fabrication (FD...) :

Date de mise en service :

Nom de l'installateur :

8 Résumé du mode d'emploi

Allumer Mise en marche du chauffage

Régulation du chauffage

Positionner le thermostat d'ambiance sur la température, ou régler la régulation à sonde extérieure sur la courbe de chauffage correspondante et sélectionner le mode de fonctionnement.

Verrouillage des touches Température d'eau chaude sanitaire

Touche allumée mode économique (NGVA/NGLA).

Touchececo eteinte-mode confort (NGVA/NGLA).

Protection contre le gel

www.elmleblanc.fr

Informations consommateurs

• Notre nouvelle chaudière est accompagnée des documents suivants :

• la notice d'emploi,
• les conditions de garantie et la carte de validation de la garantie à retourner, dûment remplie par vos soins, à E. L. M. Leblanc.

2 Voiture appareil vous donnera encore plus de satisfaction et conservera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrire un abonnement d'entretien. Pour connaître les adresses de notre réseau après-vente, contactez-nous au numéro ci-dessus. Nous vous indiquerons les coordonnées des services après-vente agréés les plus proches de votre domicile.
