| Type de produit | Chaudière à gaz à condensation |
| Caractéristiques techniques principales | Modèle : ODEALIS NGVT 24-1H CF, Technologie : condensation, Type de gaz : naturel ou propane |
| Puissance | 24 kW |
| Rendement énergétique | Jusqu'à 109% |
| Dimensions approximatives | Hauteur : 700 mm, Largeur : 400 mm, Profondeur : 300 mm |
| Poids | Environ 30 kg |
| Alimentation électrique | 230 V, 50 Hz |
| Compatibilités | Compatible avec les systèmes de chauffage central et les chauffe-eau |
| Fonctions principales | Chauffage, production d'eau chaude sanitaire |
| Entretien et nettoyage | Vérification annuelle recommandée, nettoyage du brûleur et du circuit de condensation |
| Pièces détachées et réparabilité | Pièces disponibles auprès des distributeurs agréés, facilité de réparation |
| Sécurité | Équipée de dispositifs de sécurité : protection contre la surchauffe, détection de fuite de gaz |
| Informations générales | Garantie de 2 ans, installation par un professionnel recommandée |
Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice ODEALIS NGVT 24-1H CF - ELM LEBLANC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ODEALIS NGVT 24-1H CF de la marque ELM LEBLANC.
La passion du service et du confort
1.1 Explication des symboles . . . . . . . . . . . . . . . . . . . . . 3 Pour les risques liés au courant électrique, le point d’exclamation dans le triangle de signalisation est remplacé par un symbole d’éclair. Les mots de signalement au début d’un avertissement caractérisent le type et l’importance des conséquences éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées. •
B Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles. B Eteindre toute flamme à proximité. B Téléphoner immédiatement, de l’extérieur à la compagnie de gaz et à un installateur ou un service après-vente agréé e.l.m. leblanc. Si l’on perçoit une odeur de gaz brûlés B Mettre l’appareil hors service (Æ page 16). B Ouvrir les fenêtres et les portes. B Informer immédiatement un installateur ou un service aprèsvente agréé e.l.m. leblanc. Installation, modifications B L’installation ainsi que les modifications éventuellement apportées à l’appareil doivent être exclusivement confiées à un installateur ou un service après-vente agréé e.l.m. leblanc. B Toute intervention sur un organe scellé est interdite. B Les gaines, conduits et dispositifs d’évacuation des fumées ne doivent pas être modifiés. B En cas d’installation de type B (air de combustion pris dans le local où se trouve l’appareil) : Ne pas fermer ni réduire les orifices d’aération des portes, fenêtres ou murs. Si les fenêtres sont étanches à l’air, garantir d’une autre manière l’arrivée d’air de combustion. 6 720 614 096 (2010/07)
B N’effectuer la désinfection thermique qu’en dehors des périodes normales d’utilisation (Æ page 25). Maintenance B Recommandation pour nos clients : Nous recommandons vivement de conclure un contrat d’entretien avec un installateur ou service après-vente agréé e.l.m. leblanc. Il est indispensable de soumettre l’appareil à un service annuel de maintenance. B Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l’exploitant est responsable de la sécurité et de l’écocompatibilité de l ’installation. B N’utiliser que des pièces de rechange d’origine ! Matières explosives et facilement inflammables B Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximité immédiate de l’appareil. Air de combustion/air ambiant B L’air de combustion/air ambiant doit être exempt de substances agressives (comme par exemple les hydrocarbures halogènes qui contiennent des combinaisons chlorées ou fluorées), afin d’éviter toute corrosion.

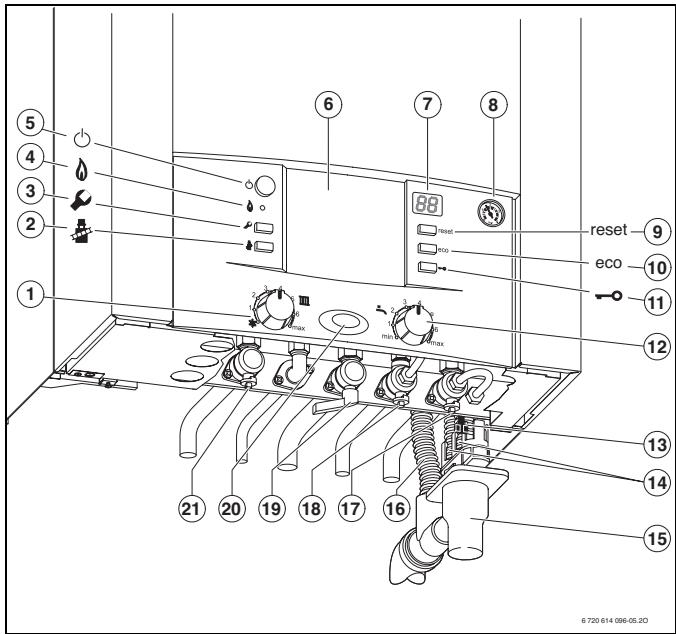

Voyant de contrôle du fonctionnement du brûleur Interrupteur principal Logement pour une régulation à sonde extérieure (accessoire) Afficheur Tuyaux de vidange des soupapes de sécurité Siphon à entonnoir (accessoire) Tuyau d’évacuation des condensats Robinet de retour chauffage Robinet d’eau froide Robinet de gaz (fermé) Témoin de fonctionnement Robinet de départ chauffage Les touches (2) et (3) sont réservées exclusivement à l’usage d’un installateur ou d’un service après-vente agréé e.l.m. leblanc.

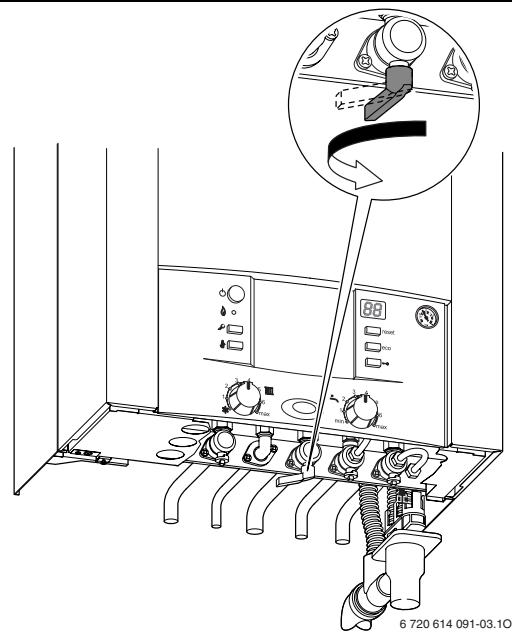

B Tourner la manette dans le sens inverse des aiguilles d’une montre. Si la manette est dans le sens d’écoulement, le robinet est ouvert.

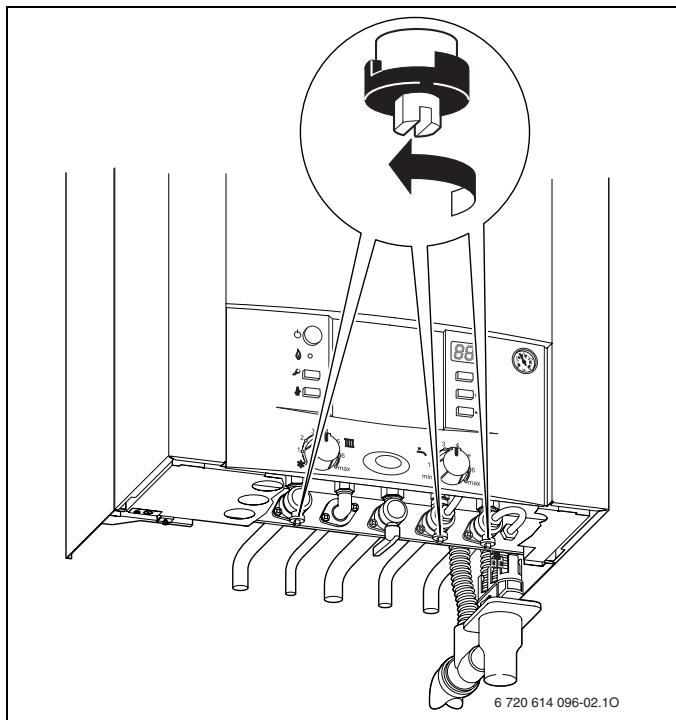

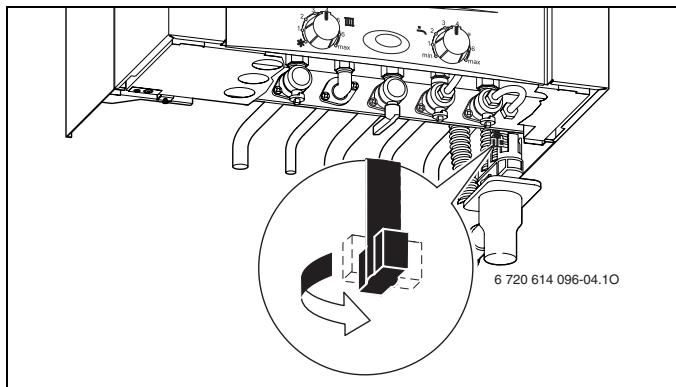

10 B Tourner la vis carrée avec une clé jusqu’à ce que l’encoche soit positionnée dans le sens de l’écoulement. Si l’encoche est perpendiculaire au sens d’écoulement, le robinet est fermé.
Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installateur.

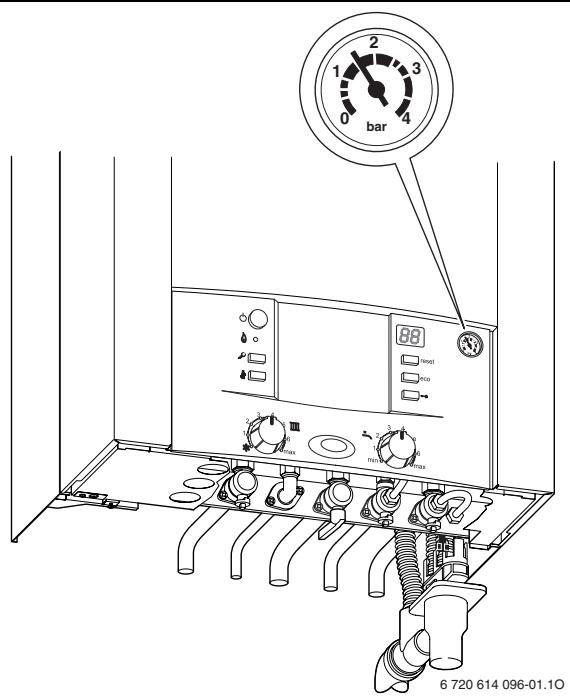

3 B Ne rajouter de l’eau de chauffage que lorsque l’appareil est froid. Le dispositif de remplissage se trouve en dessous de l’appareil (Æ fig. 6).
B Ouvrir le robinet de remplissage et remplir l’installation de chauffage.

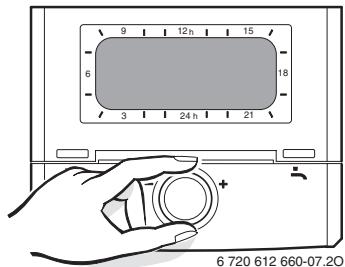

B Refermer le robinet de remplissage. Les possibilités suivantes de régulation de chauffage peuvent être utilisées : •
Æ page 8, pos 6. Davantage d’éléments de commande seront alors disponibles sur l’appareil. Le programme de remplissage du siphon garantit le bon remplissage du siphon de condensats après l’installation de l’appareil et après des périodes d’arrêt prolongées. L’appareil est maintenu en conséquence à une faible puissance calorifique pendant 15 minutes.

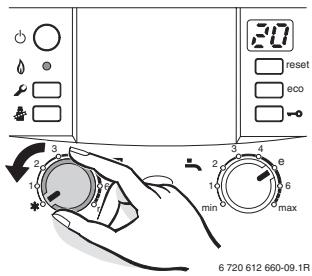

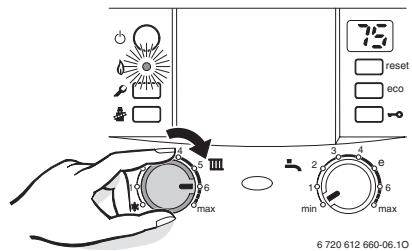

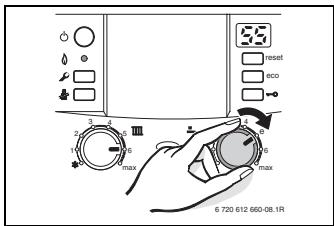

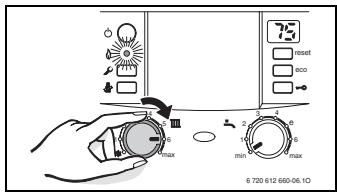

, afin d’adapter la température de l’eau de chauffage à l’installation : – Planchers chauffants: par ex. position « 1 » (env. 20 °C) – Chauffage basse température: position « 3 » (env. 42 °C) – Circuit de chauffage traditionnel: position « 6 » (env. 75 °C) – Chauffage par convecteurs: position « max » (env. 90 °C) Température de départ chauffage
B comment régler le mode de fonctionnement et la courbe de chauffage sur les régulations à sonde extérieure, B comment régler la température ambiante, B comment chauffer de manière économique et réduire la consommation d’énergie.

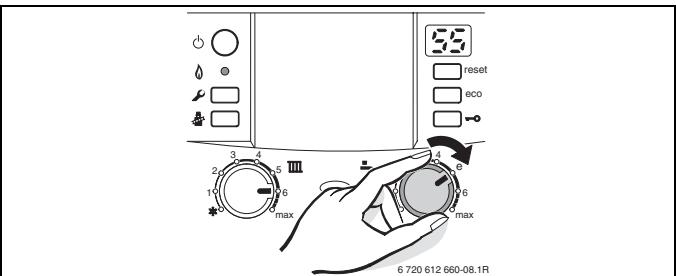

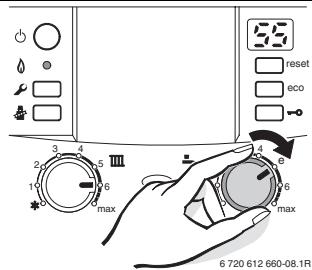

Pour mettre en mode confort, B appuyer sur la touche eco jusqu’à ce qu’elle s’éteigne. En mode confort, l’accumulateur d’eau chaude est maintenu en permanence à la température réglée, ce qui permet de garantir un confort optimal en eau chaude sanitaire. Mode économique, la touche eco est allumée Pour mettre en mode économique, B appuyer sur la touche eco jusqu’à ce qu’elle s’allume. En mode économique, l’accumulateur d’eau chaude n’est réchauffé que lorsqu’une grande quantité d’eau chaude sanitaire est prélevée. Un réchauffage moins fréquent de l’accumulateur d'eau chaude génère des économies d’énergie.
B Laisser l’appareil sous tension, ne pas couper le gaz et mettre le sélecteur au moins en position 1.
B Appuyer sur la touche jusqu’à ce que l’afficheur indique en alternance avec la température de départ chauffage.
L’afficheur indique un code d’erreur et la touche reset peut clignoter. Si la touche reset clignote : B Appuyer sur la touche reset et maintenir jusqu’à ce que l’afficheur indique . L’appareil se remet en service et l’afficheur indique à nouveau la température de départ chauffage. Si la touche reset ne clignote pas : B Eteindre l’appareil et le rallumer (Æ page 16). L’appareil se remet en service et l’afficheur indique à nouveau la température de départ chauffage. S’il n’est pas possible de remédier à la perturbation : B Contacter un installateur ou un service après-vente agréé e.l.m. leblanc et indiquer l’anomalie ainsi que les renseignements sur l’appareil (Æ page 31). Vous trouverez un aperçu des messages pouvant apparaître sur l’afficheur en page 27.

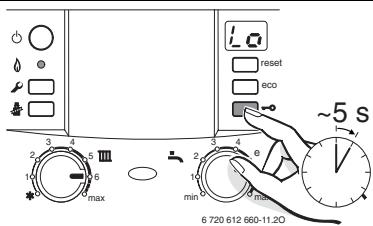

B En cas d’utilisation d’une régulation avec programmation de l’eau chaude sanitaire, régler les horaires et les températures de façon adéquate. B Appuyer simultanément sur la touche et sur la touche de verrouillage et les maintenir enfoncées jusqu’à ce que l’afficheur indique . reset eco

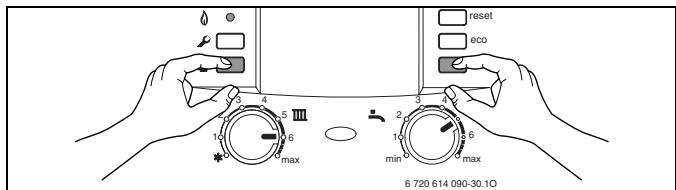

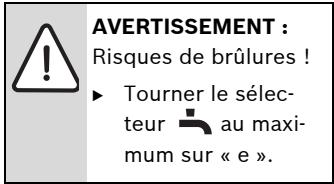

à 70 °C ait coulé par chacun de ces points pendant plus de 3 minutes. La désinfection thermique s’achève après 35 minutes durant lesquelles l’eau est maintenue à une température de 75 °C. Si la désinfection thermique doit être interrompue : B Eteindre l’appareil et le rallumer (Æ page 16). L’appareil se remet en service et l’afficheur indique à nouveau la température de départ chauffage. AVERTISSEMENT : Risque de brûlure! L’eau chaude peut occasionner des brûlures graves. B Une fois la désinfection thermique terminée, le contenu de l’accumulateur d’eau chaude ne se refroidit que peu à peu par perte thermique jusqu’à ce qu’il atteigne la température d’eau chaude réglée. C’est pourquoi la température de l’eau chaude peut, pour une courte durée, être supérieure à la température réglée.
Fonction de purge du circuit chauffage active Augmentation de la température du départ chauffage trop rapide (surveillance des gradients). Le mode chauffage est interrompu pendant deux minutes. Fonction de séchage active (séchage à sec). Si le séchage du plancher chauffant est activé sur la régulation à sonde extérieure, consulter la notice d’utilisation de celle-ci. Confirmation du démarrage d’un cycle de désinfection thermique. Tab. 4
à des cycles marche-arrêt en permanence. Entretien Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommandons vivement de conclure un contrat d’entretien avec un installateur ou un service après-vente agréé e.l.m. leblanc et de faire effectuer un entretien de la chaudière tous les ans. Régulation du chauffage Le fonctionnement de la chaudière exige un thermostat d’ambiance ou une régulation à sonde extérieure. Consulter aussi les instructions d’utilisation de la régulation ou du thermostat. Robinets thermostatiques Ouvrir complètement les robinets thermostatiques de sorte que la température ambiante souhaitée puisse effectivement être 28
Aérer les pièces Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de manière permanente de la chaleur sans que l’air s’en trouve amélioré pour autant. Mieux vaut aérer brièvement mais intensément (fenêtres grandes ouvertes). Fermer les robinets thermostatiques durant l’aération. Eau chaude sanitaire Choisir la température de l’eau chaude sanitaire aussi basse que possible. Un réglage sur une température basse permet une économie d’énergie importante. En plus, les températures élevées de l’eau chaude entraînent un plus fort entartrage et entravent le bon fonctionnement de l’appareil (par ex. des temps de chauffe prolongés ou un débit d’eau réduit). Bouclage sanitaire Dans le cas d’une installation avec bouclage sanitaire, régler le programme horaire de la régulation en fonction des besoins individuels (par ex.: le matin, à midi, le soir). Consulter la notice d’utilisation de la régulation.

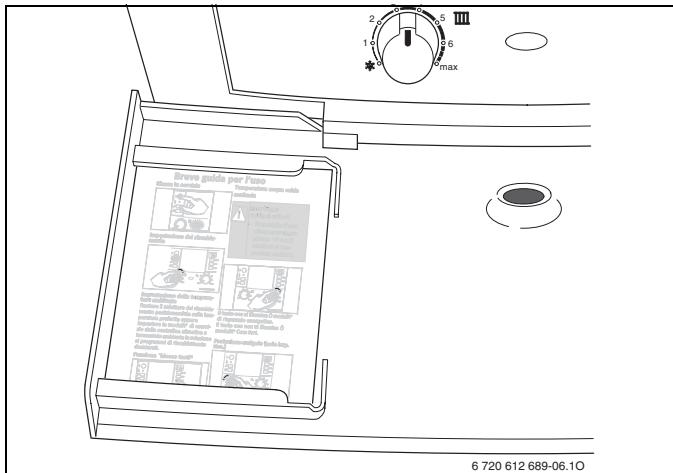

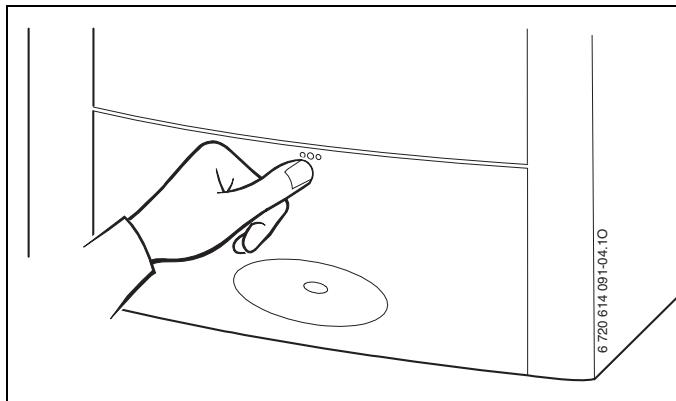

Conservation de cette notice d’emploi Après avoir lu cette notice d’emploi vous pouvez replier la page du résumé du mode d’emploi (Æ chapitre 8) vers l’extérieur et conserver la notice d’emploi dans la porte de l’appareil. Vous pourrez ainsi voir le résumé en ouvrant la porte. 3 2 1 o Votre appareil vous donnera encore plus de satisfaction et conservera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrire un abonnement d’entretien.
Nous vous indiquerons les coordonnées des services après-vente agréés les plus proches de votre domicile.
