MEGALIS NGVA 24-5H V 24 KW - Chaudière gaz ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Chaudière à gaz à condensation
Caractéristiques techniques principales	Modèle MEGALIS NGVA 24-5H, puissance de 24 kW
Alimentation électrique	230 V
Dimensions approximatives	600 x 400 x 300 mm
Poids	30 kg
Compatibilités	Compatible avec les systèmes de chauffage central
Type de gaz	Gaz naturel ou propane
Tension	230 V
Puissance	24 kW
Fonctions principales	Chauffage et production d'eau chaude sanitaire
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau de distribution ELM LEBLANC
Sécurité	Équipée de dispositifs de sécurité pour éviter les surchauffes et les fuites de gaz
Informations générales utiles	Installation par un professionnel recommandée, garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - MEGALIS NGVA 24-5H V 24 KW ELM LEBLANC

Que faire si la chaudière ne s'allume pas ?

Vérifiez que l'alimentation électrique est correctement branchée et que le disjoncteur n'est pas déclenché. Assurez-vous également que le thermostat est réglé sur une température supérieure à la température ambiante.

Comment réinitialiser la chaudière ELM LEBLANC MEGALIS NGVA 24-5H ?

Pour réinitialiser la chaudière, éteignez-la à l'aide de l'interrupteur principal, attendez quelques secondes, puis rallumez-la. Si le problème persiste, consultez le manuel d'utilisation.

Que faire si la pression de l'eau est trop basse ?

Vérifiez le manomètre de pression. Si la pression est inférieure à 1 bar, il peut être nécessaire de remplir le circuit de chauffage en utilisant le robinet de remplissage situé sur le chaudière.

Comment nettoyer les filtres de la chaudière ?

Éteignez la chaudière et déconnectez l'alimentation électrique. Retirez les filtres selon le manuel d'utilisation, nettoyez-les à l'eau claire et remettez-les en place.

Pourquoi la chaudière émet-elle des bruits inhabituels ?

Des bruits peuvent indiquer des problèmes tels que de l'air dans le circuit, un dépôt de calcaire ou une défaillance de la pompe. Il est recommandé de purger les radiateurs et de vérifier la pression, ou de faire appel à un professionnel.

Comment vérifier si le brûleur fonctionne correctement ?

Regardez si la lumière du brûleur est allumée lorsque la chaudière est en fonctionnement. Si elle clignote ou reste éteinte, cela peut indiquer un problème. Contactez un technicien si nécessaire.

Quel est l'intervalle de maintenance recommandé pour la chaudière ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel pour garantir son bon fonctionnement et sa sécurité.

Que faire en cas de fuite d'eau ?

Si vous remarquez une fuite, éteignez immédiatement la chaudière et fermez l'alimentation en eau. Contactez un professionnel pour diagnostiquer et réparer la fuite.

Comment régler la température de l'eau chaude ?

La température de l'eau chaude peut être réglée à l'aide du thermostat de la chaudière. Consultez le manuel pour des instructions spécifiques sur le réglage de la température.

Que faire si le témoin lumineux de la chaudière clignote ?

Un témoin clignotant peut indiquer une erreur ou un dysfonctionnement. Consultez le manuel d'utilisation pour interpréter le code de clignotement et suivez les recommandations correspondantes.

MODE D'EMPLOI MEGALIS NGVA 24-5H V 24 KW ELM LEBLANC

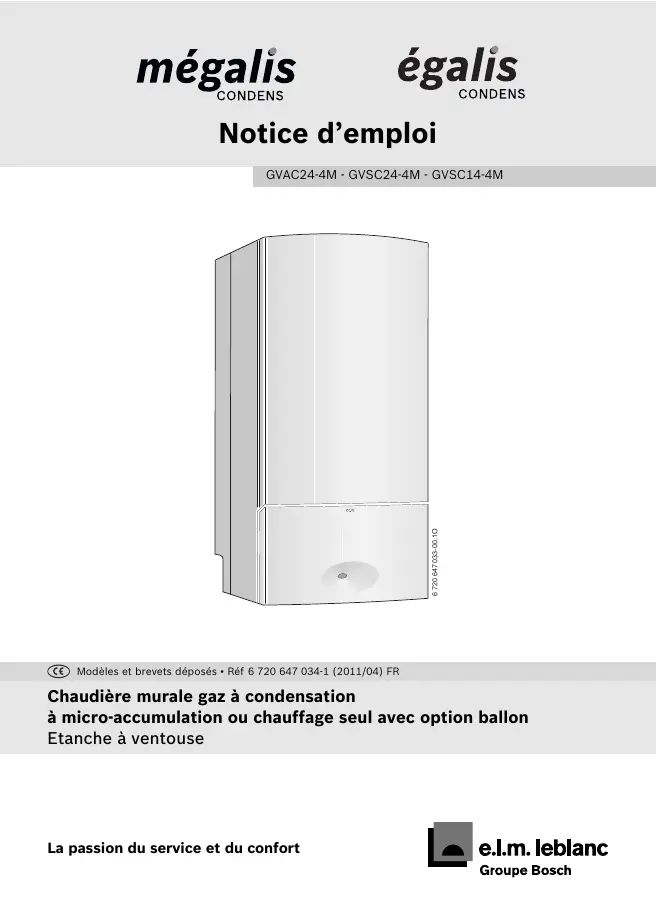

Cé Modètes et brevets déposés • Réf 6 720 647 034-1 (2011/04) FR

Chaudière murale gaz à condensation à micro-accumulation ou chauffage seul avec optionallon Etanche à ventouse

Table des matieres

1 Explication des symboles et mesures de sécurité 3

1.1 Explication des symboles 3
1.2 Mesures de sécurité 5

2 Ouverture de la porte 8

3Vue d'ensemble des éléments de commande 9

4 Mise en service 11

5 Utilisation 15

5.1 Allumer/eteindre l'appareil 16
5.2 Mise en marche du chauffage 17
5.3 Régulation du chauffage (en option) 19
5.4 Appareils GVAC: Regler la température d'eau chaude sanitaire 21
5.5 Appareils GVSC avec option gallon: Régler la température d'eau chaude sanitaire 23

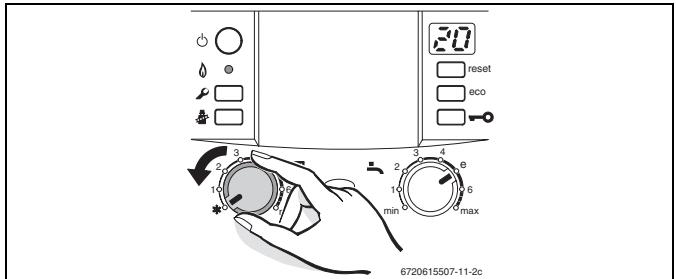

5.6 Mode eté (pas de chauffage, eau chaude sanitaire uniquement) 26
5.7 Protection contre le gel 27

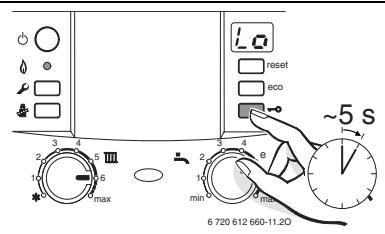

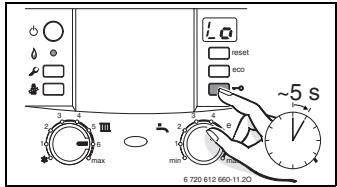

5.8 Verrouillage des touches 29
5.9 Anomalies 29

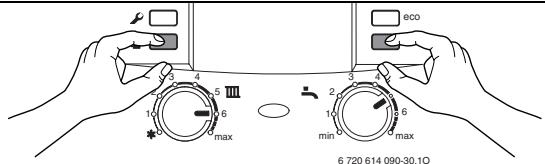

5.10 Désinfection thermique (appareils GVSC avec optionallon) 31
5.11 Messages indiqués sur l'afficheur 34

6 Consignes pour economiser l'énergie 35
7 Généralités 37

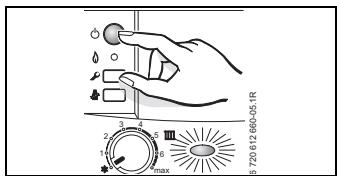

8 Résumé du mode d'emploi 39

1 Explication des symboles et mesures de sécurité

1.1 Explication des symboles

Avertissements

Dans le texte, les averissements sont indiqués et encadrés par un triangle de signalisation sur fond grisé.

Pour les risques liés au courant électrique, le point d'exclamation dans le triangle de signalisation est remplaced par un symbole d'éclair.

Les mots de signalement au début d'un averissement caractérisent le type et l'importance des conséquences éventuelles si les mesures nécessaires pour éviter ne sont pas respectées.

AVIS signale le risque de dégats matériels.
- AVENTISSEMENT signale le risque d'accidents corporels graves.

Informations importantes

Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.

Autres symboles
Tab. 1

Symbole	Signification
►	Etape à suivre
→	Renvoi à d'autres passages dans le document ou dans d'autres documents
•	Énumération/Enregistrement dans la liste
-	Énumération/Enregistrement dans la liste (2e niveau)

1.2 Mesures de sécurité

Si I'on perçoit une odeur de gaz :

Fermer le robinet de gaz ( page 12).
Ouvrir les fenêtres.
- Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles.
Eteindre toute flamme à proximite.
- Téléphoner immédiatement, de l'extérieur à la Compagnie de gaz et à un installateur ou un service après-vente agrée e.l.m. leblanc.

Si I'on percoit une odeur de gaz brulés

• Mettre l'appareil hors service ( page 18).
  Ouvrir les fenêtres et les portes.
  Informer immédiatement un installerateur ou un service après-venture agrée e.l.m. leblanc.

L'installation ainsi que les modifications éventuellesment apportées à l'appareil doivent être exclusivement confiées à un installateur ou un service après-venture agrée e.l.m. leblanc.
Toute intervention sur un organe scelle est interdite.
- Les gains, conduits et dispositifs d'évacuation des fumées ne doivent pas été modifiés.
En cas d'installation de type B (air de combustion pris dans le local où se trouve l'appareil): Ne pas fermer ni réduire les orifices d'aération des portes, fenêtres ou murs. Si les fenêtres sont étanches à l'air, garantir d'une autre manière l'arrivée d'air de combustion.

Désinfection thermique (appareils GVSC avec optionallon)

Risque de brûlure!

Surveiller impératifement le fonctionnement à des températures supérieures à 60^ .

N'effectuer la désinfection thermique qu'en dehors des périodes normales d'utilisation ( page 32).

Maintenance

Recommendation pour nos clients : Nous recommendons vivement de conclude un contrat d'entretien avec un installer ou service après-vente agreé e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance.
Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
N'utiliser que des pièces de rechange d'origine !

Matières explosives et facilement inflammables

Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) àproximateimmédiate de l'appareil.

Air de combustion/air ambient

L'air de combustion/air ambiant doit être exempt de substances agressives ( comme par exemple les hydrocarbures halogènes qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter toute corrosion.

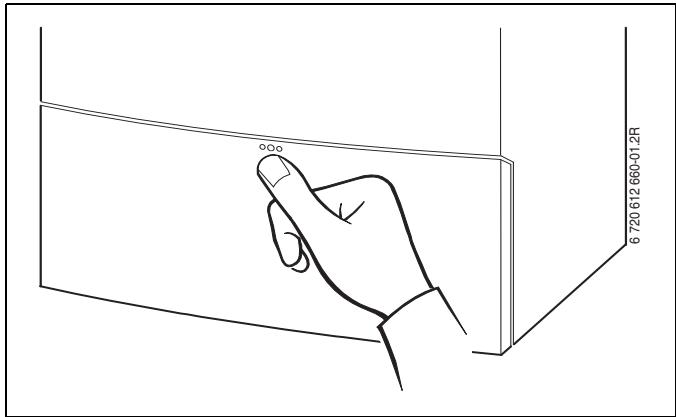

2 Ouverture de la porte

Fig. 1

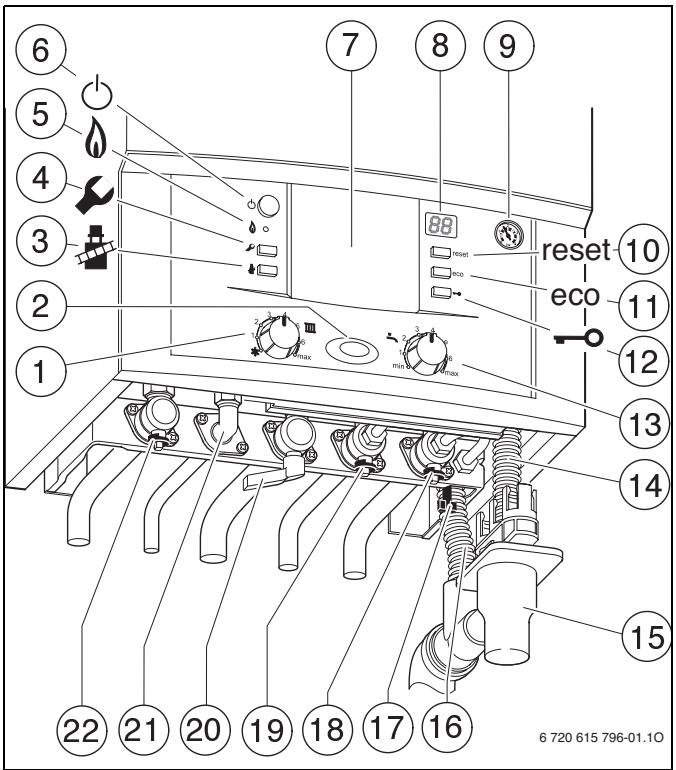

3 Vue d'ensemble des éléments de commande

Fig. 2

1 Sélecteur de température de départ chauffage
2 Témoin de fonctionnement
3 Touche ramonage pour le professionnel (voir notice d'installation)
4 Touche de service pour le professionnel (voir notice d'installation)
5 Voyant de contrôle du fonctionnement du brûleur
6 Interrupteur principal
7 Logement pour une régulation à sonde extérieure (accessoire)
8 Afficheur
9 Manometre
10 Touche Reset
11 Touche eco
12 Verrouillage des touches
13 Sélecteur de température eau chaude sanitaire
14 Tuyau de vidange de la soupape de sécurité chauffage
15 Siphon à entonnoir (accessoire)
16 Tuyau d'évacuation des condensats
17 Robinet de replissage (appareils GVAC)
18 Robinet de returnCHAFFAGE
19 Robinet entree au froide sanitaire (appareils GVAC)

Retour réchauffage accumulator (appareils GVSC avec optionallon)

20 Robinet de gaz (ferme)
21 Raccord eau chaude sanitaire (appareils GVAC)

Départ réchauffage accumulator (appareils GVSC avec optionallon)

22 Robinet de départ chauffage

Les touches (3) et (4) sont réservées exclusivement à l'usage d'un installateur ou d'un service après-venture agrée e.l.m. leblanc.

4 Mise en service

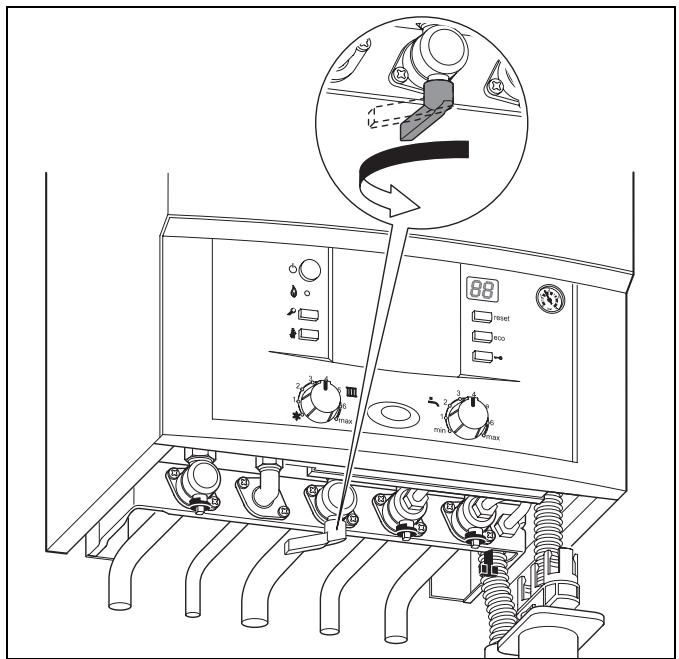

Ouvrir le robinet de gaz

Tournier la manette dans le sens inverse des aiguilles d'une montre.

Si la manette est dans le sens d'écoulement, le robinet est ouvert.

Fig. 3

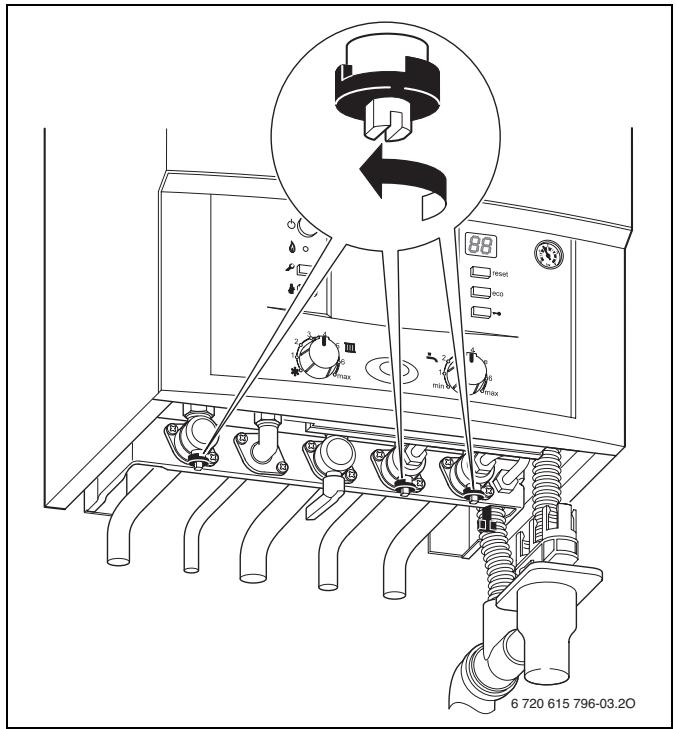

Ouvr les robinets

Tournier la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement.

Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

Fig. 4

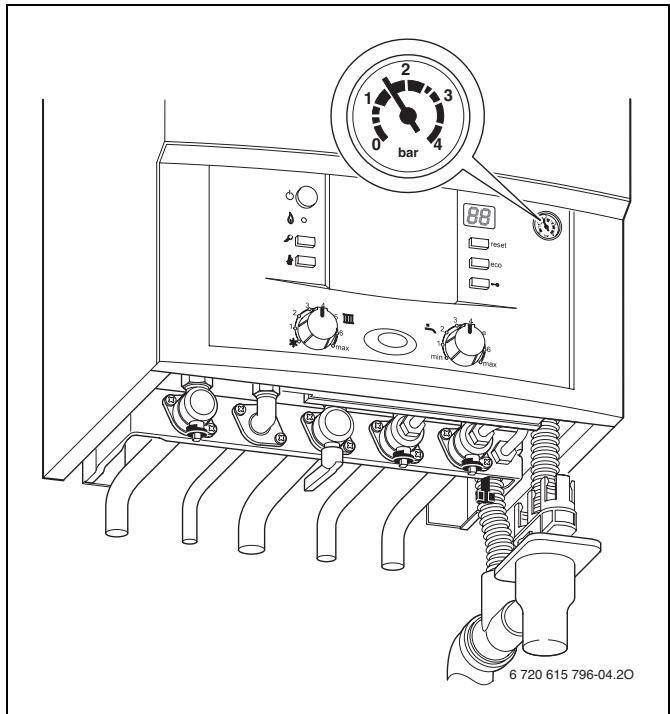

Contrôler la pression de l'eau du circuit de chauffage

La pression de service en fonctionnement normal doit être comprise entre 1 et 2 bars.

Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installerateur.

Fig. 5

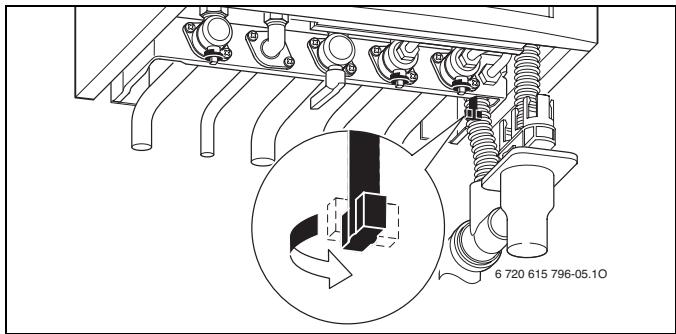

Rajouter de l'eau de chauffage

AVIS:L'appareil peut etre endommagé.

Ne rajouter de l'eau de chauffage que lorsque l'appareil est froid.

Dans les apparèils GVSC : utiliser le robinet de replissage de l'installation.

Dans les appareils GVAC: Le dispositif de replissage se trouve en dessous de l'appareil ( fig. 6).

La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).

Ouvrir le robinet de replissage et replir l'installation de chauffage.

Fig. 6 Robinet de replissage (appareils GVAC)

Refermer le robinet de remplissage.

5 Utilisation

Cette notice d'utilisation ne concerne que la chaudiere.

Selon la régulation utilisée, certaines fonctions divergent au niveau de leur utilisation.

Les possibilités suivantes de régulation de chauffage peuvent être utilisées :

• Régulation à sonde extérieure installée sur l'appareil. Davantage d'éléments de commande seront alors disponibles sur l'appareil.
• Régulation à sonde extérieure montée en dehors de l'appareil.
  Thermostat d'ambiance
• ainsi que des régulations ou thermostats combinés avec une commande à distance.

Veuillez donc tenir compte de la notice d'utilisation de la régulation utilisée.

5.1 Allumer/éteindre l'appareil

Allumer

• Appuyer sur l'interrupteur principal pourmettre l'appareil sous tension.

Le témoin bleu de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.

Fig. 7

L'appareil s'initialise et effectue pendant environ 5 secondes une vérification des différentes fonctions. Lorsque le test progresse, l'afficheur indique pendant environ 2 secondes , les touches et s'allument en orange, la touche reset en rouge et les touches eco et en vert. Le test terminé, l'afficheur indique la température de départ de l'eau de chauffage.

Si l'afficheur indique - en alternance avec la température de départchauffage, le programme de remplissage du siphon est en fonctionnement.

Le programme de replissage du siphon garantit le bon replissage du siphon de condensats après l'installation de l'appareil et après des périodes d'arrêt prolongées. L'appareil est maintainu en conséquence à une faible puissance calorifique pendant 15 minutes.

Arrêt

• Appuyer sur l'interrupteur principal pourmettre l'appareil hors tension. Le témoin de fonctionnement s'éteint.
  Si l'appareil doit être mis hors service pour une longue période : prévoir une protection antigel ( chapitre 5.7).

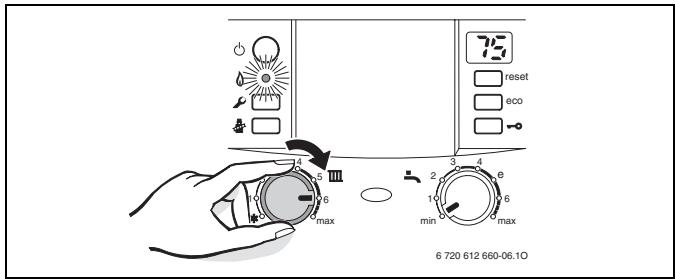

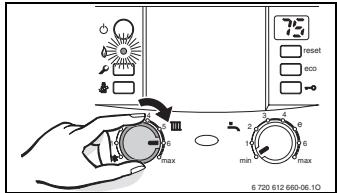

5.2 Mise en marche du chauffage

La température de départ de l'eau de chauffage peut être régée entre environ 20^ et 90^ .

Pour les planchers chauffants, faire attention aux températures maximes de départ admissibles.

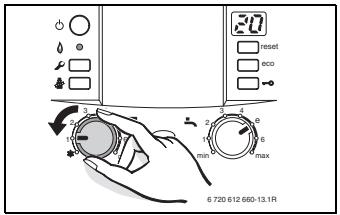

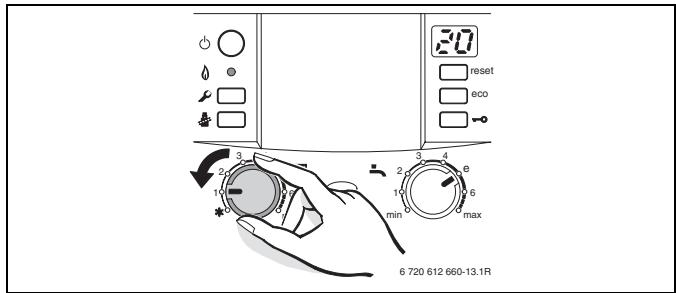

Tournier le sélecteur de température [Ⅲ], afin d'adapter la température de l'eau de chauffage à l'installation :

• Planchers chauffants: par ex. position « 1 » (env. 20^ )
• Chauffage basse température: position « 3 » (env. 42^ )
• Circuit de chauffage traditionnel: position « 6 » (env. 75^ )
• Chauffage par convecteurs: position « max » (env. 90 °C)

Fig. 8

Lorsque le brûleur est en marche, le témoin est allumé.

Tab. 2

Position du sélecteur III	Température de départ chauffage
1	env. 20 °C
2	env. 31 °C
3	env. 42 °C
4	env. 53 °C
5	env. 64 °C
6	env. 75 °C
max	env. 90 °C

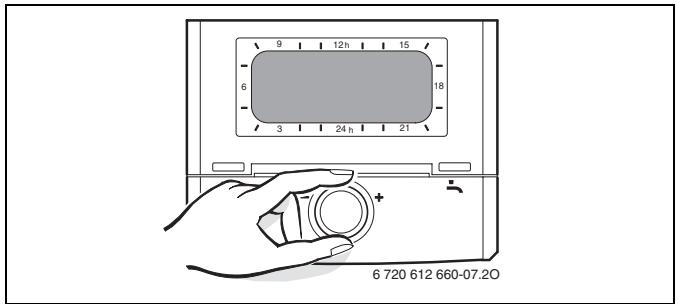

5.3 Régulation du chauffage (en option)

Veuillez tenir compte de la notice d'utilisation de la régulation de chauffage utilisée. Vous y trouverez :

comment régler le mode de fonctionnement et la courbe de chauffage sur les régulations à sonde extérieure,
comment régler la températe ambiente,

comment chauffer de manière économique et réduire la consommation d'énergie.

Fig. 9

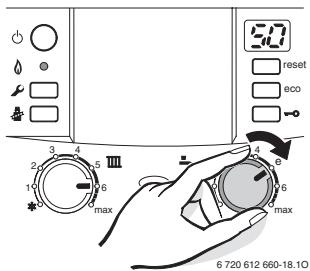

5.4 Appareils GVAC: Régler la température d'eau chaude sanitaire

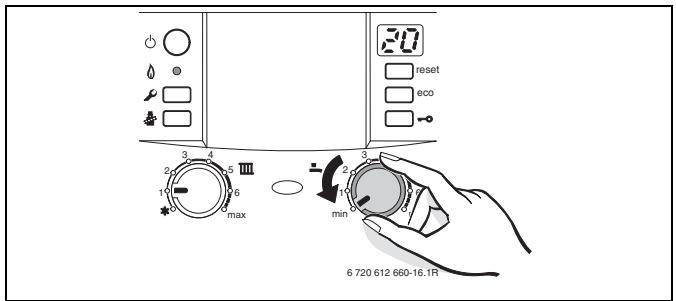

Tournier le sélecteur ,afin de régler la température del'eau chaude sanitaire.

La température régée n'est pas indiquée sur l'afficheur.

Fig. 10

Tab. 3

Position du sélecteur	Température d'eau chaude sanitaire
min	env. 15 °C (protection contre le gel)
e	env. 50 °C
max	env. 60 °C

Touche eco

En appuyant sur la touche eco, on peut désir entre mode comport et mode économique.

Mode comfort, la touche eco est eteinte (reglage d'origine)

Pourmettre enmode comfort,

appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne.

En mode comforts, l'eau chaude est maintainu en permanence à la température régée, ce qui permet de garantir un comfort optimal en eau chaude sanitaire.

Mode économique, la touche eco est allumée

Pourmettre enmodeeconomique,

appuyer sur la touche eco jusqu'à ce qu'elle s'allume.

En mode économique, la conservation permanente de la chaleur de l'échangeur sanitaire est désactivée. La priorité sanitaire reste activée.

• Avec message de demande : en ouvrant le robinet d'eau chaude brièvement puis en le refermant (message de demande), l'eau sanitaire est rechauffée à la température programmée au sélecteur. Ainsi, lorsque l'on puise de l'eau quelques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d'eau et de gaz.

• Sans message de demande : le rechauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée; le temps nécessaire pour obtenir l'eau chaude est plus long.

La déclaration « message de demande » permet une économie de gaz et d'eau maximale.

5.5 Appareils GVSC avec option ballon : Régler la température d'eau chaude sanitaire

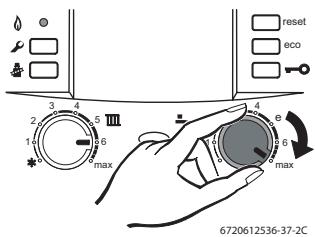

Ballon avec CTN

Tournier le sélecteur ,afin de régler la température del'eau chaude sanitaire.

La température régée n'est pas indiquée sur l'afficheur.

Fig. 11

Tab. 4

Position du sélecteur	Température d'eau chaude sanitaire
min	env. 10 °C (protection contre le gel)
1	env. 40 °C
6	env. 60 °C
max	env. 70 °C

AVERTISSEMENT: risques de brûture!

En fonctionnement normal, ne pas désir une température supérieure à 60^ .
Ne sélectionner des températures supérieures (jusqu'à 70^ ) qu'avin d'effectuer des désinfections thermiques ( page 32).

Pour éviter une formation de calcaire importante en cas d'une durée de l'eau supérieure à 27°f (TH), nous conseillons de ne pas régler la température de l'eau chaude sanitaire au-delà de 55 °C.

Ballon avec thermostat

Si le ballon a son propre thermostat, le sélecteur de la chaudière est sans effet (pas de hors-gel).

Régler la température d'eau chaude au thermostat du gallon.

Touche eco

En appuyant sur la touche eco, on peut désirtre mode comforts et mode economique.

Mode comport, la touche eco est eteinte (réglage d'origine)

Pourmettre enmode comfort,

appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne.

En mode comforts, la priorite sanitaire est permanente. Le ballon est rechauffé jusqu'à atteindre la température souhaitée. L'appareil ne passse en mode chauffage qu'après.

Mode économique, la touche eco est allumée

Pourmettre enmodeeconomique,

appuyer sur la touche eco jusqu'à ce qu'elle s'allume.

En mode économique, l'appareil alterne toutes les 12 minutes entre fonctionnement rechauffage ballon et fonctionnement chauffage.

5.6 Mode été (pas de chauffage, eau chaude sanitaire uniquement)

Noter la position du sélecteur de température de départ chauffage III.
Tournier le sélecteur de température de départ chauffage entièrement vers la gauche (position). Lechauffage est coupé, seule l'alimentation en eau chaude sanitaire est active. L'alimentation électrique des régulation, thermostat et horloge de programmation n'est pas coupée.

Fig. 12

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

5.7 Protection contre le gel

Pour le circuit de chauffage :

Laisser l'appareil sous tension, ne pas couper le gaz etmettre le selecteur au moins en position 1.

Fig. 13

Mélanger du produit antigel à l'eau de chauffage lorsque l'appareil est hors service (voir notice d'installation) et vidanger le circuit d'eau chaude sanitaire.

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

Pour le ballon (en option pour apparecs GVSC) :

Tournier le sélecteur vers la gauche jusqu'à la butée. La protection antigel est active lorsque la température du balon descend en dessous de 15^ .

Fig. 14

5.8 Verrouillage des touches

Le verrouillage des touches agit sur les sélecteurs de la température de départ chauffage et de température eau chaude sanitaire ainsi que sur toutes les touches, sauf l'interrupteur principal, la touche de ramonage et la touche reset.

Enclencher le verrouillage des touches :

• Appuyer sur la touche jusqu'à ce que l'afficheur indique en alternance avec la température de départ chauffage.

Fig. 15

Déactivé le verrouillage des touches :

Appuyer sur la touche jusqu'à ce que l'afficheur indique la température de départ chauffage.

5.9 Anomalies

Le tableau Heatronic contrôle tous les composants de sécurité, de régulation et de commande.

Si un défaut survient pendant le fonctionnement de l'installation, un signal d'avertissement retentit et le témoin de fonctionnement clignote.

Ce signal d'ajretissement est coupé en appuyant sur n'importe qu'elle touche.

L'afficheur indique un code d'erreur et la touche reset peut clignoter.

Si la touche reset clignote :

• Appuyer sur la touche reset et maintainir jusqu'à ce que l'afficheur indique - - .

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

Si la touche reset ne clignote pas :

Eteindre l'appareil et le rallumer ( page 18).

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

S'il n'est pas possible de remedier à la perturbation :

Contacter un installer ou un service après-venture agrée e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 38).

Vous trouvrez un aperçu des messages pouvant apparaitre sur l'afficheur en page 34.

5.10 Désinfection thermique (appareils GVSC avec optionallon)

Sur certaines régulations de chauffage, la désinfection thermique peut être programmée à heures fixes (voir notice d'utilisation de la régulation de chauffage).

La désinfection thermique englobe l'ensemble du système d'eau chaude sanitaire, y compris tous les points deuisage.

AVERTISSEMENT: Risque de brûlure!

L'eau chaude peut occasionally des brûlures graves.

N'effectuez la désinfection thermique qu'en dehors des périodes normales d'utilisation.

Fermer les points deuisage d'eau chaude sanitaire.
Avertir les habitants du risque de brûlure.
En cas d'utilisation d'une régulation avec programmation de l'eau chaude sanitaire, régler les horaires et les températures de façon ajustate.
Appuyer simultanément sur la touche et sur la touche de verrouillage et les maintainir enfoncées jusqu'à ce que l'afficheur indique

Fig. 16

Attendre que la température maximale de l'eau chaude sanitaire soit atteinte.
Ouvrir l'un après l'autre, du plus proche au plus lointain, les points deuisage d'eau chaude sanitaire de sorte que de I'eau à 70^ ait coule par chacun de ces points pendant plus de 3 minutes.

La désinfection thermique s'achève après 35 minutes durant lesquelles l'eau est maintainue à une température de 75^ .

Si la désinfection thermique doit être interrompue :

Eteindre l'appareil et le rallumer ( page 18). L'appareil se remet en service et l'afficheur indique a nouveau la température de départ chauffage.

AVERTISSEMENT: Risque de brûlure!

L'eau chaude peut occasionner des brûlures graves.

Une fois la désinfection thermique terminée, le contenu de l'accumulateur d'eau chaude ne se refroidit que peu à peu par perte thermique jusqu'à ce qu'ilatteigne la températe d'eau chaude réglée. C'est pourquoi la températe de l'eau chaude peut, pour une courte durée, être supérieure à la températe réglée.

5.11 Messages indiqués sur l'afficheur

Tab. 5

Afficheur	Description
in	Maintenance de l'appareil nécessaire
o	Verrouillage des touches actif
H	Programme de replissage du siphon actif
O	Fonction de purge du circuit chauffage active
S	Augmentation de la température du départ chauffage trop rapide (surveillance des gradients). Le mode chauffage est interrompu pendant deux minutes.
d-	Fonction de séchage active (séchage à sec). Si le séchage du plancher chauffant est activé sur la régulation à sonde extérieure, consulter la notice d'utilisation de cette-ci.
L	Confirmation du démarrage d'un cycle de désin-fection thermique.

6 Consignes pour economiser l'énergie

Economiser le gaz

La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comport optimal. L'alimentation du brûleur en gaz est réglée suivant la température ambiente désirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambiente. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les pieces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un apparéil qui est soumis à des cycles marche-arrêt en permanence.

Entretien

Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommendons vivement de conclure un contrat d'entretien avec un installateur ou un service après-venture agrée e.l.m. leblanc et de faire effectuer un entretien de la chaudière tous les ans.

Régulation du chauffage

Le fonctionnement de la chaudière exige un thermostat d'ambiance ou une régulation à sonde extérieure.

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

Robinets thermostatiques

Ouvrir complètement les robinets thermostatiques de sorte que la température ambiente souhaitée puisse effectivement être atteinte. Ne modifier la courbe de chauffage (sur la régulation à sonde extérieure) ou la consigne de la température ambiente (sur le thermostat), que si la température souhaitée n'est pas atteinte au bout d'un certain temps.

Chauffage par le sol

Ne pas dépasser la valeur de la température de départ recomman-dée par le fabricant.

Aerer les pieces

Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brievement mais intensément (fenêtres grandes ouvertes).

Fermer les robinets thermostatiques durant l'aération.

Eau chaude sanitaire (GVAC et GVSC avec optionallon)

Choisir la température de l'eau chaude sanitaire aussi BASSE que possible. Un réglage sur une température BASSE permet une économie d'énergie importante. En plus, les Températures élevées de l'eau chaude entrainent un plus fort entartrage et entravent le bon fonctionnement de l'appareil (par ex. des temps de chauffe prolongés ou un débit d'eau réduit).

Pour les apparèils GVAC le mode eco avec message de demande permet une économie maximale de gaz et eau.

7 Généralités

Nettoyage de l'habillage

Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.

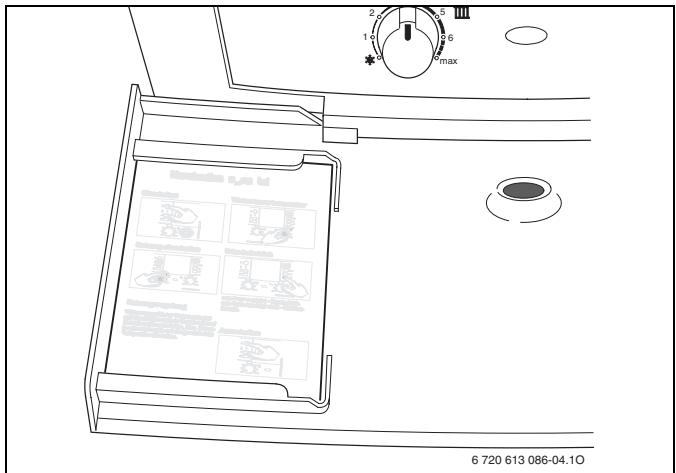

Conservation de cette notice d'emploi

Après avoir lu cette notice d'emploi vous pouvez replier la page du résumé du mode d'emploi ( chapitre 8) vers l'extérieur et conserver la notice d'emploi dans la porte de l'appareil. Vous pourrez ainsi voir le résumé en ouvrant la porte.

Fig. 17

\section*{Caracteristiques techniques de l'appareil}

Si vous avez besoin du service après-vente, il est préférable de donner des renseignements précis sur votre apparéil. Vous les trouvèrez sur la plaque signalétique ou sur l'autocollant indiquant le type de l' apparéil sur le tableau Heatronic.

Type d'appareil (par ex. mégalis CONDENS GVAC24-4M)

Date de fabrication (FD...)

Date de mise en service :

Nom de I'installateur :

8 Résumé du mode d'emploi

Allumer

Température d'eau chaude sanitaire

AVERTISSEMENT :

Risques de brûlures !

Tournier le selec- theur au maxi- mum sur « e »

Mise en marche du chauffage

Régulation du chauffage

Positionner le thermostat d'ambiance sur la températe choisis, ou régler la régulation à sonde extérieure sur la courbe de chauffage correspondante et selectionner le mode de fonctionnement.

Verrouillage des touches

Mode comfort : touche eco eteinte. Mode economique : touche eco allumée.

Protection contre le gel

www.elmleblanc.fr

Informations Consommateurs

0Vorresouvellechaudiereestaccompagnedeesdocumentssuivants:

• la notice d'emploi,
• les conditions de garantie et la carte de validation de la garantie à returner, dûment remplie par vos soins, à e.l.m. leblanc.

2 Voiture apparéil vous donnera encore plus de satisfaction et conserveva son meilleur rendissement si vous le faites entretenir régulièrement. Aussi, nous vous recommendons vivement de souscrite un abonnement d'entretien.
Pour connaître les adresses de notre réseau après-vente, contactez-nous au numero ci-dessus.

Nous vous indiquerons les coordonnées des services après-vente agrés les plus proches de votre domicile.
