ACLEIS NGVM V 24 KW - Chaudière gaz ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Chaudière murale à gaz
Caractéristiques techniques principales	Modèle ACLEIS NGVM, puissance de 24 kW, technologie à condensation
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Hauteur : 700 mm, Largeur : 400 mm, Profondeur : 300 mm
Poids	Environ 30 kg
Compatibilités	Compatible avec les systèmes de chauffage central et les installations de production d'eau chaude
Type de gaz	Gaz naturel ou propane (selon configuration)
Tension	230 V
Puissance	24 kW
Fonctions principales	Chauffage central, production d'eau chaude sanitaire, régulation automatique de la température
Entretien et nettoyage	Entretien annuel recommandé par un professionnel, nettoyage des filtres et vérification des composants
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des distributeurs agréés, facilité de réparation par un technicien qualifié
Sécurité	Équipée de dispositifs de sécurité : protection contre la surchauffe, détection de fuite de gaz
Informations générales utiles	Installation par un professionnel requise, garantie constructeur de 2 ans, label énergétique A

FOIRE AUX QUESTIONS - ACLEIS NGVM V 24 KW ELM LEBLANC

Pourquoi ma chaudière ELM LEBLANC ACLEIS NGVM V 24 KW ne s'allume pas ?

Vérifiez que la chaudière est correctement alimentée en électricité et que le disjoncteur n'a pas sauté. Assurez-vous également que le thermostat est réglé à une température supérieure à celle de la pièce.

Comment réinitialiser ma chaudière ELM LEBLANC ACLEIS NGVM V 24 KW ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande pendant quelques secondes jusqu'à ce que le témoin lumineux clignote.

Que faire si ma chaudière fuit ?

Si vous constatez une fuite, coupez immédiatement l'alimentation en eau et électricité. Contactez un technicien qualifié pour diagnostiquer et réparer la fuite.

Comment régler la température de l'eau chaude ?

La température de l'eau chaude peut être réglée via le thermostat sur le panneau de commande. Référez-vous au manuel d'utilisation pour des instructions détaillées sur le réglage.

Pourquoi ma chaudière fait-elle du bruit ?

Des bruits inhabituels peuvent être causés par l'accumulation de calcaire, des pièces desserrées ou des problèmes de circulation d'eau. Il est recommandé de faire vérifier la chaudière par un professionnel.

Comment nettoyer le filtre de ma chaudière ELM LEBLANC ACLEIS NGVM V 24 KW ?

Pour nettoyer le filtre, éteignez la chaudière et déconnectez l'alimentation. Retirez le filtre, rincez-le à l'eau claire et laissez-le sécher avant de le remettre en place.

Que faire si le voyant d'alerte s'allume ?

Si le voyant d'alerte s'allume, consultez le manuel d'utilisation pour identifier le code d'erreur correspondant et suivez les recommandations. Si le problème persiste, contactez un technicien.

À quelle fréquence dois-je faire entretenir ma chaudière ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel pour garantir son bon fonctionnement et sa sécurité.

MODE D'EMPLOI ACLEIS NGVM V 24 KW ELM LEBLANC

Modèles et brevets déposés · Réf 6 720 800 438-1 (2011/09) FR

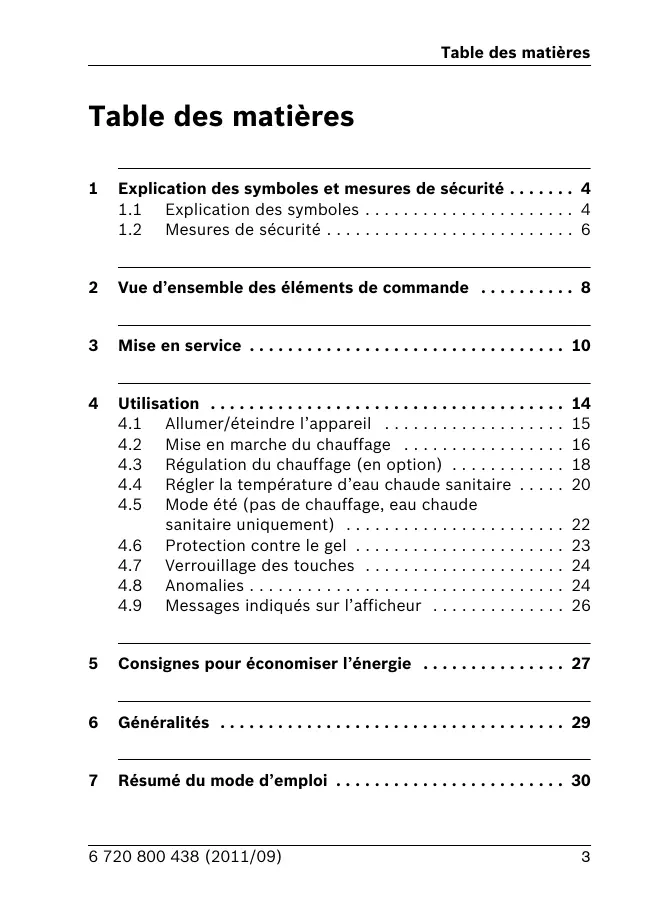

1 Explication des symboles et mesures de sécurité 4

1.1 Explication des symboles 4 1.2 Mesures de sécurité 6

4 Utilisation 14

4.1 Allumer/éteindre l'appareil 15 4.2 Mise en marche du chauffage 16 4.3 Régulation du chauffage (en option) 18 4.4 Régler la température d'eau chaude sanitaire 20 4.5 Mode été (pas de chauffage, eau chaude sanitaire uniquement) 22 4.6 Protection contre le gel 23 4.7 Verrouillage des touches 24 4.8 Anomalies 24 4.9 Messages indiqués sur l'afficheur 26

Avertissements

!	Dans le texte, les averissements sont indiqués et encadrés par un triangle de signalisation sur fond grisé.

Pour les risques liés au courant électrique, le point d'exclamation dans le triangle de signalisation est remplaced par un symbole d'éclair.

Les mots de signalement au début d'un avertissement caractérisent le type et l'importance des conséquences éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.

AVIS signale le risque de degats matériels. - AVENTISSEMENT signale le risque d'accidents corporels graves.

Informations importantes

i	Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.

Autres symboles Tab. 1

Symbole	Signification
►	Etape à suivre
→	Renvoi à autres passages dans le document ou dans d'autres documents
•	Énumération/Enregistrement dans la liste
-	Énumération/Enregistrement dans la liste (2e niveau)

Si on perçoit une odeur de gaz :

Fermer le robinet de gaz ( page 10). Ouvrir les fenêtres. - Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles. Eteindre toute flamme à proximité. - Téléphoner immédiatement, de l'extérieur à la Compagnie de gaz et à un installateur ou un service après-vente agréé e. l. m. leblanc.

Si on percevait une odeur de gaz brûlés

• Mettre l'appareil hors service (→ page 16). Ouvrir les fenêtres et les portes. Informer immédiatement un installateur ou un service après-vente agréé e. l. m. leblanc.

L'installation ainsi que les modifications éventuellement apportées à l'appareil doivent être exclusivement confiées à un installateur ou un service après-vente agréé e. l. m. leblanc. Toute intervention sur un organe scellé est interdite. - Les gaines, conduits et dispositifs d'évacuation des fumées ne doivent pas être modifiés.

En cas d'installation de type B (air de combustion pris dans le local où se trouve l'appareil) : Ne pas fermer ni réduire les orifices d'aération des portes, fenêtres ou murs. Si les fenêtres sont étanches à l'air, garantir d'une autre manière l'arrivée d'air de combustion.

Maintenance

Recommandation pour nos clients : Nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou service après-vente agréé E. L. M. Leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance. Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation. N'utiliser que des pièces de rechange d'origine!

Matériaux explosifs et facilement inflammables

Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximité immédiate de l'appareil.

Air de combustion/air ambiant

L'air de combustion/air ambient doit être exempt de substances agressives (comme par exemple les hydrocarbures halogènes qui contiennent des combinaisons chlorées ou fluorées), afin d’éviter toute corrosion.

2 Vue d'ensemble des éléments de commande

Fig. 1

1 Sélecteur de température de départ chauffage 2 Témoin de fonctionnement 3 Touche ramonage pour le professionnel (voir notice d'installation) 4 Touche de service pour le professionnel (voir notice d'installation) 5 Voyant de contrôle du fonctionnement du brûleur 6 Interrupteur principal 7 Afficheur 8 Manomètre 9 Touche Reset 10 Touche eco 11 Verrouillage des touches 12 Sélecteur de température eau chaude sanitaire 13 Tuyau de vidange de la soupape de sécurité chauffage 14 Siphon à entonnoir (accessoire) 15 Tuyau d'évacuation des condensats 16 Robinet de remplissage 17 Robinet de returnCHAFFAGE 18 Robinet entrée eau froide sanitaire 19 Robinet de gaz (fermé) 20 Raccord eau chaude sanitaire 21 Robinet de départ chauffage

Les touches (3) et (4) sont réservées exclusivement à l'utilisation d'un installateur ou d'un service après-vente agréé e. l. m. leblanc.

Ouvrir le robinet de gaz

Tourner la manette dans le sens inverse des aiguilles d'une montre.

Si la manette est dans le sens d'écoulement, le robinet est ouvert.

Fig. 2

Ouvrir les robinets

Tourner la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement.

Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

Fig. 3

Contrôler la pression de l'eau du circuit de chauffage

La pression de service en fonctionnement normal doit être comprise entre 1 et 2 bars.

Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installateur.

Fig. 4

Rajouter de l'eau de chauffage

AVS : L'appareil peut être endommagé.

Ne rajouter de l'eau de chauffage que lorsque l'appareil est froid.

La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).

Ouvrir le robinet de remplissage en dessous de l'appareil ( fig. 5) et remplir l'installation de chauffage.

Fig. 5 Robinet de replissage

Refermer le robinet de remplissage.

4 Utilisation

Cette notice d'utilisation ne concerne que la chaudière.

Selon la régulation utilisée, certaines fonctions divergent au niveau de leur utilisation.

Les possibilités suivantes de régulation de chauffage peuvent être utilisées :

• Régulation à sonde extérieure montée en dehors de l'appareil.
• Thermostat d'ambiance
• ainsi que des régulations ou thermostats combinés avec une commande à distance.

Veuillez donc tenir compte de la notice d'utilisation de la régulation utilisée.

Allumer

• Appuyer sur l'interrupteur principal pour mettre l'appareil sous tension.

Le témoin bleu de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.

Fig. 6

L'appareil s'initialise et effectue pendant environ 5 secondes une vérification des différentes fonctions. Lorsque le test commence, l'afficheur indique pendant environ 2 secondes , les touches s'allument en orange, la touche reset en rouge et les touches eco et en vert. Le test terminé, l'afficheur indique la température de départ de l'eau de chauffage.

Si l'afficheur indique - en alternance avec la température de départ de chauffage, le programme de remplissage du siphon est en fonctionnement.

Le programme de remplissage du siphon garantit le bon remplissage du siphon de condensats après l'installation de l'appareil et après des périodes d'arrêt prolongées. L'appareil est maintenu en conséquence à une faible puissance calorifique pendant 15 minutes.

Arrêt

• Appuyer sur l'interrupteur principal pour permettre l'appareil hors tension. Le témoin de fonctionnement s'éteint. Si l'appareil doit être mis hors service pour une longue période : prévoir une protection antigel (→ chapitre 4.6).

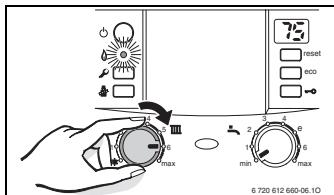

4.2 Mise en marche du chauffage

La température de départ de l'eau de chauffage peut être réglée entre environ 20°C et 90°C.

Pour les planchers chauffants, faire attention aux températures maximales de départ admissibles.

Tourner le sélecteur de température [Ⅲ], afin d'adapter la température de l'eau de chauffage à l'installation :

• Planchers chauffants: par ex. position « 1 » (env. 20°C )
• Chauffage basse température: position « 3 » (env. 42°C )
• Circuit de chauffage traditionnel: position « 6 » (env. 75°C )
• Chauffage par convecteurs: position « max » (env. 90 °C)

Fig. 7

Lorsque le brûleur est en marche, le témoin est allumé.

Tab. 2

Position du sélecteur III	Température de départ chauffage
1	env. 20 °C
2	env. 31 °C
3	env. 42 °C
4	env. 53 °C
5	env. 64 °C
6	env. 75 °C
max	env. 90 °C

4.3 Régulation du chauffage (en option)

Veuillez tenir compte de la notice d'utilisation de la régulation de chauffage utilisée. Vous y trouvez :

comment régler le mode de fonctionnement et la courbe de chauffage sur les régulations à sonde extérieure, comment régler la température ambiantes, comment chauffer de manière économique et réduire la consommation d'énergie.

Fig. 8

4.4 Régler la température d'eau chaude sanitaire

Tourner le sélecteur, afin de régler la température de l'eau chaude sanitaire.

La température régée n'est pas indiquée sur l'afficheur.

Fig. 9

Tab. 3

Position du sélecteur	Température d'eau chaude sanitaire
min	env. 15 °C (protection contre le gel)
e	env. 50 °C
max	env. 60 °C

Touche éco

En appuyant sur la touche eco, on peut désirer mode comforts et mode economique.

Mode de comportement, la touche eco est éteinte (réglage d'origine)

Pour permettre en mode comfort,

appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne.

En mode confort, l'eau chaude est maintenue en permanence à la température régée, ce qui permet de garantir un confort optimal en eau chaude sanitaire.

Mode économique, la touche eco est allumée

Pour permettre le mode économieque,

Appuyer sur la touche eco jusqu'à ce qu'elle s'allume.

En mode économique, la conservation permanente de la chaleur de l'échangeur sanitaire est désactivée. La priorité sanitaire reste activée.

• Avec message de demande : en ouvrant le robinet d'eau chaude brièvement puis en le refermant (message de demande), l'eau sanitaire est rechauffée à la température programmée au sélecteur. Ainsi, lorsque l'on puise de l'eau quelques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d'eau et de gaz.
• Sans message de demande : le rechauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée; le temps nécessaire pour obtenir l'eau chaude est plus long.

La déclaration « message de demande » permet une économie de gaz et d'eau maximale.

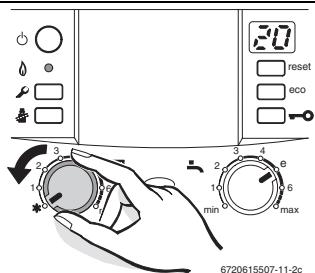

4.5 Mode été (pas de chauffage, eau chaude sanitaire uniquement)

Noter la position du sélecteur de température de départ chauffage III. Tourner le sélecteur de température de départ chauffage entièrement vers la gauche (position). Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active. L'alimentation électrique des régulations, thermostat et horloge de programmation n'est pas coupée.

Fig. 10

AVIS: Risque de gel de l'installation de chauffage.

Consultez aussi les instructions d'utilisation de la régulation ou du thermostat.

4.6 Protection contre le gel

Pour le circuit de chauffage :

Laisser l'appareil sous tension, ne pas couper le gaz et mettre le sélecteur au moins en position 1.

Fig. 11

Mélanger du produit antigel à l'eau de chauffage lorsque l'appareil est hors service (voir notice d'installation) et vider le circuit d'eau chaude sanitaire.

Consultez également les instructions d'utilisation de la régulation ou du thermostat.

4.7 Verrouillage des touches

Le verrouillage des touches agit sur les sélecteurs de la température de départ chauffage et de température eau chaude sanitaire ainsi que sur toutes les touches, sauf l'interrupteur principal, la touche de ramonage et la touche reset.

Enclencher le verrouillage des touches :

• Appuyer sur la touche → jusqu'à ce que l'afficheur indique en alternance avec la température de départ chauffage.

Fig. 12

Désactivé le verrouillage des touches :

• Appuyer sur la touche → jusqu'à ce que l'afficheur indique la température de départ chauffage.

4.8 Anomalies

Le tableau Heatronic contrôle tous les composants de sécurité, de régulation et de commande.

Si un défaut survient pendant le fonctionnement de l'installation, un signal d'avertissement retentit et le témoin de fonctionnement clignote.

Ce signal d'avertissement est coupé en appuyant sur n'importe quelle touche.

L'afficheur indique un code d'erreur et la touche reset peut clignoter.

Si la touche reset clignote :

Appuyer sur la touche reset et maintenir jusqu'à ce que l'afficheur indique.

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

Si la touche reset ne clignote pas :

Eteindre l'appareil et le rallumer ( page 16).

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

S'il n'est pas possible de remédier à la perturbation :

Contacter un installateur ou un service après-vente agréé e. l. m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 29).

Vous trouverez un aperçu des messages pouvant apparaître sur l'afficheur en page 26.

4.9 Messages indiqués sur l'afficheur

Tab. 4

Afficheur	Description
in	Maintenance de l'appareil nécessaire
o	Verrouillage des touches actif
H	Programme de replissage du siphon actif
O	Fonction de purge du circuit chauffage active
S	Augmentation de la température du départ chauffage trop rapide (surveillance des gradients). Le mode chauffage est interrompu pendant deux minutes.
d	Fonction de séchage active (séchage à sec). Si le séchage du plancher chauffant est activé sur la régulation à sonde extérieure, consulter la notice d'utilisation de cette-ci.
C	Confirmation du démarrage d'un cycle de désin-fection thermique.

Économiser le gaz

La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comportement optimal. L'alimentation du brûleur en gaz est régée suivant la température ambience désirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambience. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les pièces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un appareil qui est soumis à des cycles marche-arrêt en permanence.

Entretien

Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou un service après-vente agréé E. L. M. Leblanc et de faire effectuer un entretien de la chaudière tous les ans.

Régulation du chauffage

Le fonctionnement de la chaudière exige un thermostat d'ambiance ou une régulation à sonde extérieure.

Consultez aussi les instructions d'utilisation de la régulation ou du thermostat.

Robinets thermostatiques

Ouvrir complètement les robinets thermostatiques de sorte que la température ambience souhaitée puisse effectivement être atteinte. Ne modifier la courbe de chauffage (sur la régulation à sonde extérieure) ou la consigne de la température ambience (sur le thermostat), que si la température souhaitée n'est pas atteinte au bout d'un certain temps.

Chauffage par le sol

Ne pas dépasser la valeur de la température de départ recommandée par le fabricant.

Aérer les pièces

Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brièvement mais intensément (fenêtres grandes ouvertes).

Fermer les robinets thermostatiques durant l'évaporation.

Eau chaude sanitaire

Choisir la température de l'eau chaude sanitaire aussi BASSE que possible. Un réglage sur une température BASSE permet une économie d'énergie importante. En plus, les températures élevées de l'eau chaude entraînant un plus fort entartrage et entravent le bon fonctionnement de l'appareil (par ex. des temps de chauffe prolongés ou un débit d'eau réduit).

Le mode éco avec message de demande permet une économie maximale de gaz et d'eau.

Nettoyage de l'habillage

Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.

Caractéristiques techniques de l'appareil

Si vous avez besoin du service après-vente, il est préférable de donner des renseignements précis sur votre appareil. Vous les trouverez sur la plaque signalétique ou sur l'autocollant indiquant le type de l'appareil sur le tableau Heatronic.

Type d'appareil (par ex. climatiseur CONDENS GVMC24-4H)

Date de fabrication (FD...)

Date de mise en service

Nom de l'installateur :

7 Résumé du mode d'emploi

Allumer Mise en marche du chauffage

Régulation du chauffage

Positionner le thermostat d'ambiance sur la température choisie, ou régler la régulation avec sonde extérieure sur la courbe de chauffage correspondante et sélectionner le mode de fonctionnement.

Verrouillage des touches

Température d'eau chaude sanitaire

Mode confort : touche eco éteinte. Mode économique : touche eco allumée.

Protection contre le gel

www.elmleblanc.fr

Informations consommateurs

• Notre nouvelle chaudière est accompagnée des documents suivants :

• la notice d'emploi,
• les conditions de garantie et la carte de validation de la garantie à retourner, dûment remplie par vos soins, à E. L. M. Leblanc.

2 Voiture appareil vous donnera encore plus de satisfaction et conservera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrire un abonnement d'entretien. Pour connaître les adresses de notre réseau après-vente, contactez-nous au numéro ci-dessus. Nous vous indiquerons les coordonnées des services après-vente agréés les plus proches de votre domicile.
