XDOM RMML - Module électronique EDOBE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique (micro-récepteur radio pour commande d'éclairage)
Marque	EDOBE
Modèle	XDOM RMML
Alimentation	Secteur 230 V AC (phase et neutre obligatoires)
Puissance maximale	À vérifier sur l'appareil (non spécifié dans la notice)
Fréquence radio	Compatible avec la gamme domestique ebode (non précisée)
Dimensions	Compact, se dissimule au point d'éclairage ou à l'arrière d'une prise
Poids	Très léger (quelques grammes)
Fonctions principales	Allumage/extinction à distance via émetteur ou télécommande ; programmation avec mémorisation de plusieurs émetteurs ; voyant LED de programmation
Installation	À encastrer au plafond ou derrière une prise ; nécessite phase et neutre ; déployer l'antenne
Compatibilité	Toute la gamme de produits domestiques ebode (émetteurs et télécommandes)
Sécurité	Couper le courant au disjoncteur avant installation ; ne pas ouvrir (risque d'électrocution) ; aucune pièce réparable par l'utilisateur
Entretien et nettoyage	Aucun entretien particulier ; éviter l'humidité et les températures extrêmes
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter un réparateur professionnel

FOIRE AUX QUESTIONS - XDOM RMML EDOBE

Comment installer le micro-récepteur XDOM RMML ?

Coupez le courant au disjoncteur. Insérez les câbles dans le bornier à l'aide d'un tournevis (phase et neutre). Déployez l'antenne au maximum. Pour une prise, vérifiez la profondeur du pot d'encastrement (ajoutez 25 mm). Branchez un seul luminaire sans bloc multi-prises.

Comment programmer le récepteur avec un émetteur ?

Effectuez un reset : appui long dans l'orifice PROG avec un trombone jusqu'à LED verte, relâchez (LED clignote orange). Puis appui court : LED clignote verte. Appuyez sur une touche de l'émetteur, la LED s'éteint : la programmation est réussie.

Que faire si le récepteur ne répond plus ?

Vérifiez que le courant est rétabli. Si nécessaire, réinitialisez le récepteur (procédure reset) et reprogrammez-le. Assurez-vous que l'antenne est déployée et que l'émetteur a des piles valides.

Puis connecter plusieurs émetteurs au même récepteur ?

Oui, le micro-récepteur RMML peut mémoriser autant d'émetteurs ou de télécommandes que nécessaire. Répétez la procédure de programmation pour chaque émetteur.

Quel type d'éclairage est compatible ?

Le récepteur peut commander des éclairages classiques, halogènes, basse tension, économie d'énergie et LED. Vérifiez la puissance maximale sur l'appareil.

Comment changer les piles de l'émetteur sans perdre la programmation ?

Le code enregistré reste sauvegardé dans l'émetteur lors du changement de piles. Aucune reprogrammation nécessaire.

Pourquoi la LED clignote-t-elle orange après un reset ?

La LED orange indique que le récepteur est vierge de tout code et prêt à être programmé avec un nouvel émetteur.

Quel est le délai entre deux commandes allumer/éteindre ?

Respectez un délai d'environ une seconde entre chaque basculement pour éviter les dysfonctionnements.

Le récepteur est-il compatible avec une installation en va-et-vient ?

La notice ne précise pas cette configuration. Pour des cas particuliers, consultez la base de connaissances sur www.ebodeelectronics.eu.

Où trouver des conseils supplémentaires ?

Consultez le site www.ebodeelectronics.eu pour une base de connaissances mise à jour et des réponses aux questions fréquentes.

MODE D'EMPLOI XDOM RMML EDOBE

Conseils de sécurité

Lisez attentivement ce guide utilisateur afin de garantir une utilisation sûre et sans problèmes de ce produit et suivez minutieusement les conseils de sécurité. Pour des raisons de sécurité, toute manipulation technique ou modification du produit est interdite.

Consultez le guide utilisateur afin d'installer le produit correctement.

AVERTISSEMENT: Ne pas ouvrir! Risque d'électrocution. Les tensions générées dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Important : le produit doit être utilisé conformément aux indications de ce guide utilisateur et ne doit pas être utilisé à d'autres fins.

Veuillez éviter : Les chocs et les tensions mécaniques, les températures extrêmes, les vibrations, et l'humidité

Veuillez également respecter les autres consignes de sécurité représentées dans les chapitres ultérieurs de ce manuel.

Notice générale

Le Micro-Récepteur permet de prendre commandable à distance un éclairage classique, halogène, basse tension, économie d'énergie et LED.

• Discret, le Micro-Récepteur se dissimule au point d'éclairage (plafonnier, applique, etc) ou à l'arrête d'une prise de courant.
• Installation en quelques minutes.
• Compatible avec toute la gamme domestique ebode, visitez le site www.ebodeelectronics.eu.

Description

LED voyant lumineux (PROG) pour la programmation ou pour la réinitialisation (RESET)

Installation

• La PHASE et le NEUTRE sont indispensables.
• Pour une prise télécommandée, vérifiez l'épaisseur de l'arrière de la prise, ajoutez 25 mm afin de définir la profondeur minimum du pot d'encastrement.

Branchez uniquement un seul luminaire sur la prise concernée et sans bloc multi-prises pour éviter le cumul des puissances.

1. Attention : coupez le courant au disjoncteur du circuit concerné.

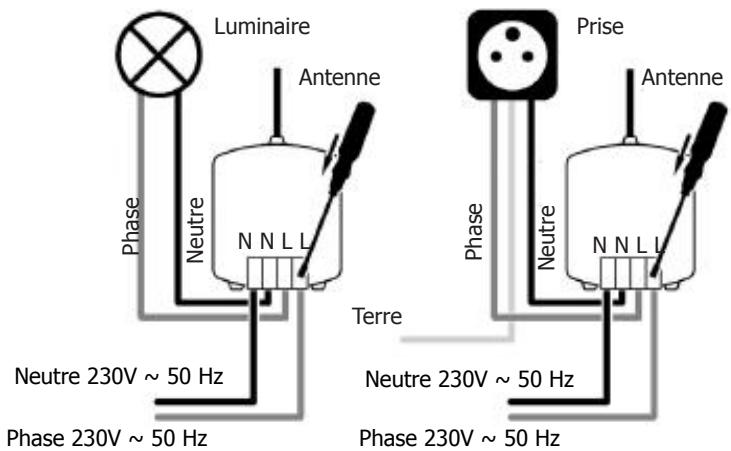

1. À l'aide d'un tournevis, appuyez sur le haut du bornier et insérez les câbles (pour luminaire voir schéma 1, pour prise voir schéma 2). Puis vérifiez les connexions en tirant légèrement sur les câbles.
2. Déployez l'antenne au maximum pour une réception optimale.

Programmation

Pour ajouter le Micro-Récepteur à une installation différente de celle d'origine, ou en conflit avec un système voisin, les ordres de commandes du/des Micro-Émetteur(s) devront être reconnus.

1. Procédez à une ré-initialisation «Reset». A l'aide d'un trombone, effectuez un appui long dans l'orifice (PROG), jusqu'à ce que la LED s'allume en VERT, puis relâchez, la LED clignote ORANGE : le Micro-Récepteur est vierge de tout code.
2. A l'aide du trombone, effectuez un appui court dans l'orifice (PROG), la LED clignote en VERT et attend un ordre d'un Micro-Émetteur ou d'une télécommande.
3. Appuyez sur une des touches du Micro-Emetteur ou de la télécommande, la LED du Micro-Récepteur s'éteint et confirme ainsi l'ordre reçu. Il est programmé!

Le Micro-Récepteur RMML peut mémoriser autant de Micro-Émetteurs et de télécommandes que nécessaire.

Verification

Vérifiez le bon fonctionnement Allumer/Eteindre à partir de l'interrupteur. Veillez à respecter un délai d'environ une seconde entre chaque basculement Allumer/Eteindre. Lors d'un changement de pile, le code enregistré reste sauvegardé dans le Micro-Émetteur.

CONSEILS - base de connaissances disponible et mise à jour sur www.ebodeelectronics.eu
