Type de produit	Modem de communication 56K
Caractéristiques techniques principales	Modulation V.90, V.34, V.32bis, V.32, V.22bis, V.22, V.21, Bell 212A, Bell 103
Vitesse de transmission	Jusqu'à 56 Kbps
Interface	RS-232, port série
Alimentation électrique	Alimentation externe, 9V CC
Dimensions approximatives	20 cm x 15 cm x 5 cm
Poids	Environ 1 kg
Compatibilités	Compatible avec Windows, Mac OS, et divers systèmes d'exploitation
Fonctions principales	Envoi et réception de fax, connexion Internet, messagerie vocale
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, service de réparation recommandé par le fabricant
Sécurité	Protection contre les surtensions, conformité aux normes de sécurité électrique
Informations générales utiles	Vérifier la compatibilité avec votre fournisseur d'accès Internet avant l'achat

FOIRE AUX QUESTIONS - 56K PROFESSIONAL MESSAGE MODEM US ROBOTICS

Comment installer le modem US Robotics 56K ?

Pour installer le modem, branchez-le sur un port série de votre ordinateur ou connectez-le à un port USB si votre modèle le permet. Ensuite, installez les pilotes fournis sur le CD ou téléchargez-les depuis le site officiel.

Pourquoi mon modem ne se connecte-t-il pas à Internet ?

Vérifiez que tous les câbles sont correctement branchés, que votre ligne téléphonique fonctionne et que les paramètres de connexion dans votre logiciel de communication sont corrects.

Comment réinitialiser le modem ?

Pour réinitialiser le modem, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela devrait réinitialiser les paramètres par défaut.

Le modem fait des bruits étranges, que faire ?

Des bruits inhabituels peuvent indiquer un problème matériel. Vérifiez les connexions et essayez de redémarrer le modem. Si le problème persiste, envisagez de contacter le support technique.

Comment mettre à jour le firmware du modem ?

Visitez le site Web de US Robotics, recherchez votre modèle de modem et téléchargez la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour.

Mon modem ne détecte pas la ligne téléphonique, que faire ?

Assurez-vous que le câble téléphonique est correctement connecté et que la prise fonctionne. Testez la prise avec un autre appareil, comme un téléphone, pour vérifier qu'elle est opérationnelle.

Comment configurer le modem pour envoyer et recevoir des fax ?

Installez un logiciel de fax compatible et configurez les paramètres du modem dans le logiciel. Consultez le manuel de votre logiciel pour des instructions spécifiques.

Pourquoi la vitesse de connexion est-elle lente ?

La vitesse de connexion peut être affectée par plusieurs facteurs, y compris la qualité de la ligne téléphonique, la distance par rapport à l'émetteur et le trafic Internet. Vérifiez également les paramètres de votre logiciel de communication.

Comment savoir si le modem fonctionne correctement ?

Vous pouvez tester le modem en essayant de vous connecter à Internet ou en utilisant un logiciel de diagnostic pour vérifier l'état du modem.

MODE D'EMPLOI 56K PROFESSIONAL MESSAGE MODEM US ROBOTICS

Manuel d'utilisation

Ce manuel explique comment installer et utiliser le modem suivant :

REMARQUE IMPORTANTE : Conformément à la norme UIT-T relative aux transmissions à 56 Kbps (V.90), ce produit offre des vitesses de réception des données pouvant atteindre 56 Kbps. Cependant, celles-ci peuvent être inférieures selon l'état de la ligne de communication. Nous testons et améliorons en permanence la technologie mise en œuvre dans nos modems afin d'offrir des vitesses toujours plus importantes. Rendez-nous visite sur notre site Web http://www.3com.fr pour connaître les futures mises à jour et nos nouveaux produits.

3Com, U. S. Robotics et le logo USRobotics sont des marques déposées; x2 et le logo x2 sont des marques de 3Com Corporation ou de ses filiales. Windows est une marque déposée de Microsoft Corp. Les autres marques ne sont mentionnées qu'à des fins d'identification et sont susceptibles d'être des marques, déposées ou non, de leur société respective. Les caractéristiques techniques du produit peuvent être modifiées sans préavis. Contactez votre représentant U. S. Robotics pour connaître les dernières informations produit.

Copyright © 1998 3Com/U. S. Robotics PCD sarl Cityparc, 1 rue Lavoisier 59650 Villeneuve d'Ascq France Tous droits réservés.

Table des matières

3COM/U.S. ROBOTICS: LE MEILLEUR CHOIX EN MATIÈRE D'ACCÈS À L'INFORMATION 1

L'ACCès à L'INFORMATION AVEC 56K 2

DONNÉES TECHNIQUES 3

RÉSUMÉ DES CARACTERISTIQUES 5

FONCTIONS DE RÉPONDEUR TÉLÉPHONIQUE 7

Annonce personnelle 7

Message de mémoire pleine 10

Écoute des messages vocaux 11

Effacement des messages 13

FONCTION DE TELPHONE À HAUT-PARLEUR INTÉGRÉ 15

Touches du modem 15

VOYANTS (LED) 16

AVANT DE COMMENCER 17

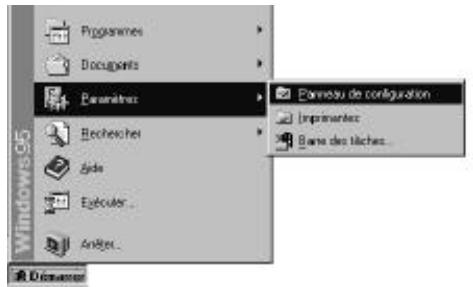

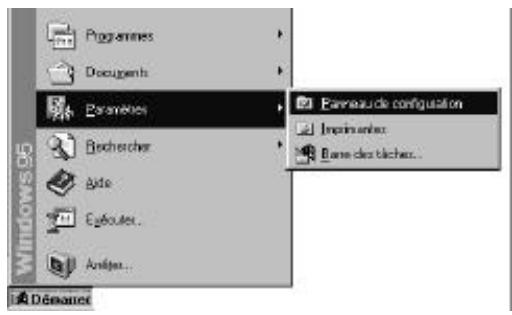

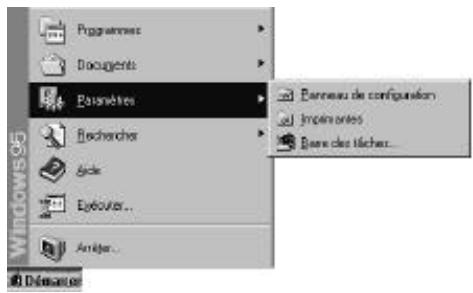

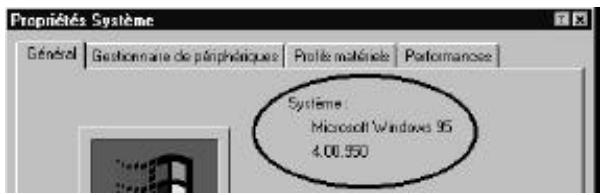

DETERMINATION DE LA VERSION DE WINDOWS 95 UTILISÉE 17

INSTALLATION DU MODEM EXTERNE AVEC WINDOWS 95 18

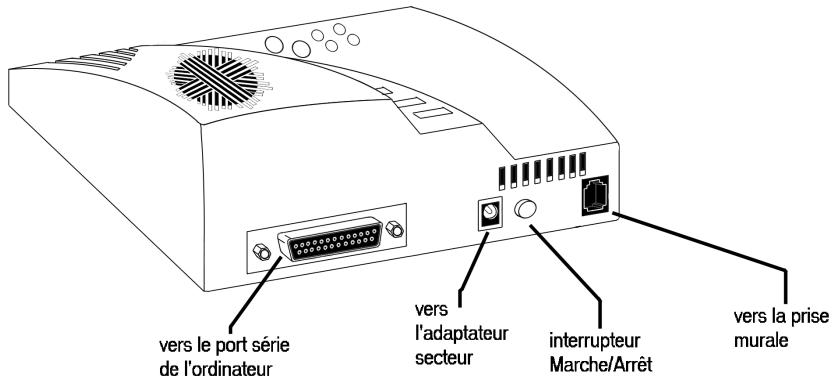

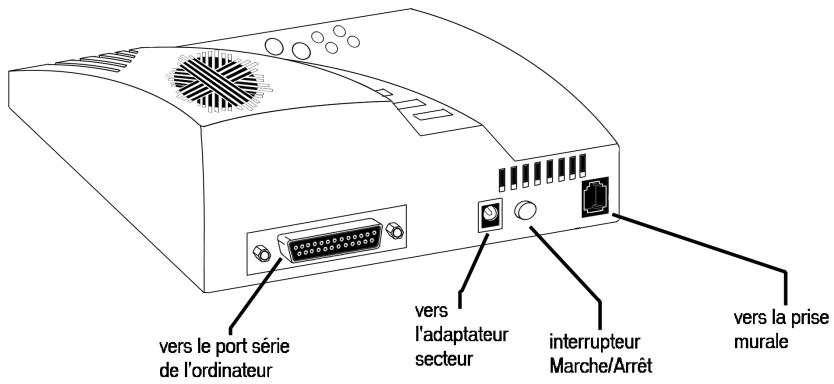

Connexion du modem à l'ordinateur 18

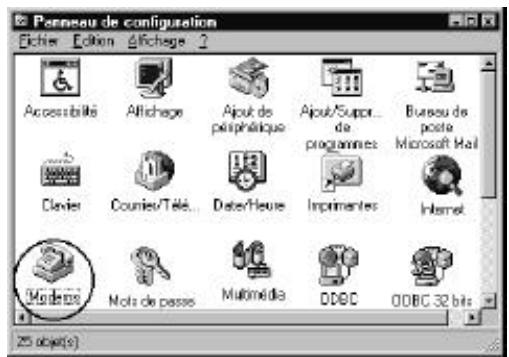

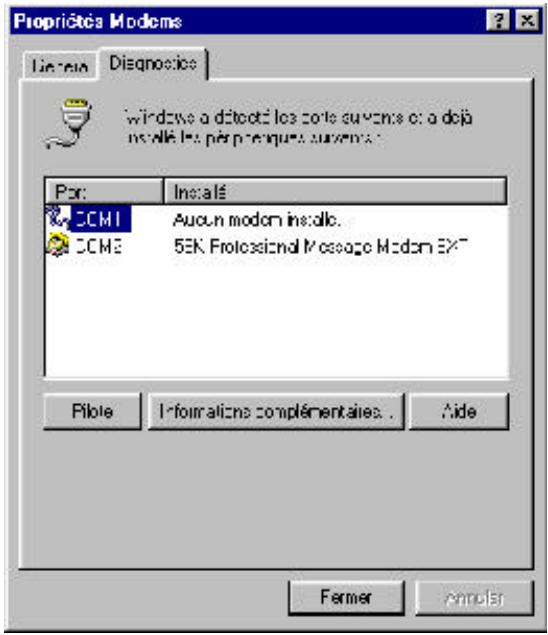

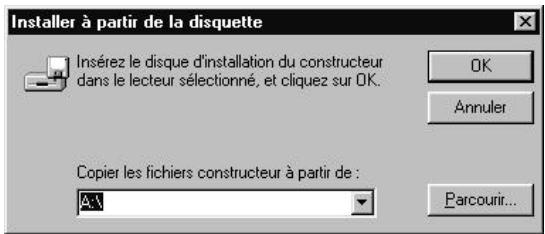

Installation des pilotes du modem 20

INSTALLATION AVEC WINDOWS 3. X 28

Connexion du modem à l'ordinateur 28

INSTALLATION ET UTILISATION DU LOGICIEL FAX/VOIX/DONNÉES 30

TYPE DE MODEM 30

CHAINE D'INITIALISATION 30

CONTROLE DE FLUX 30

UART - EMETTEUR-RéCEPTEUR ASYNCHRONE UNIVERSEL (MODEMS EXTERNES UNIQUEMENT) 31

Dépannage et ressources d'aide en ligne 32

EN CAS D'ÉCHEC DU PLUG AND PLAY 39

CONTACTEZ 3COM 40

SI LE PROBLÈME PERSISTE. 42

SI VOUS DEVEZ NOUS RENVOYER VOTRE MODEM 42

Aide-mémoire technique 54

Touches du modem 54

CHIFFRE DU COMBINÉ DU TÉLÉPHONE À FRÉQUENCES VOCALES 55

VOYANTS DU PANNEAU DE COMMANDE (MODEMS EXTERNES) 56

Saisie de commandes 57

JEU DE COMMANDES 58

REGISTRES S 70

MESSAGEÀL'ECRAN 80

L'INTERFACE SÉRIE (INFORMATIONS SUR LE CÂBLAGE) 81

Garantie limitée 82

CONFORMITE CE 83

SECURITE (DIRECTIVE BASSE TENSION) 83

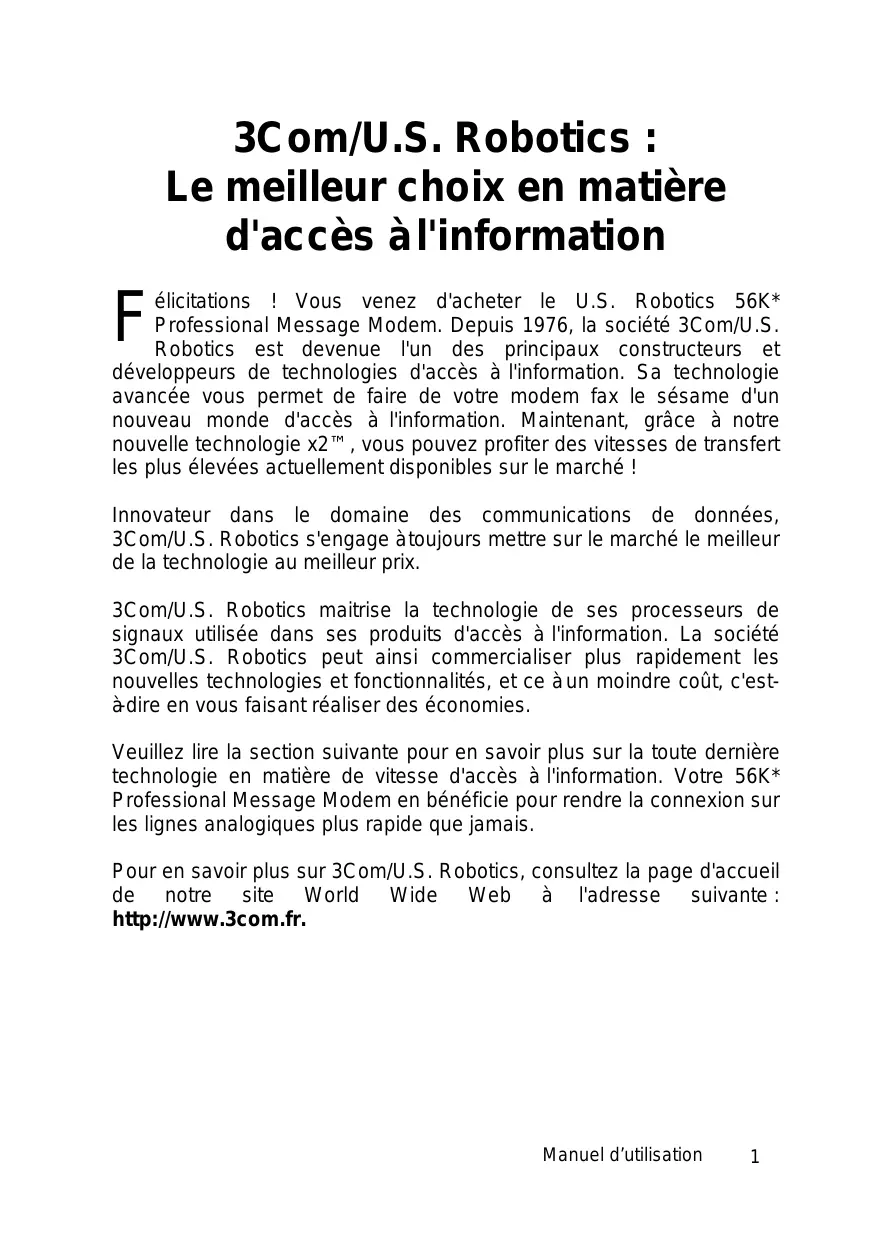

3Com/u. s. robotics : le meilleur choix en matière d'accès à l'information

Félicitations! Vous venez d'acheter le U. S. Robotics 56K* Professional Message Modem. Depuis 1976, la société 3Com/U. S. Robotics est devenue l'un des principaux constructeurs et développeurs de technologies d'accès à l'information. Sa technologie avancée vous permet de faire de votre modem fax le sésame d'un nouveau monde d'accès à l'information. Maintenant, grâce à notre nouvelle technologie x2^TM, vous pouvez profiter des vitesses de transfert les plus élevées actuellement disponibles sur le marché!

Innovateur dans le domaine des communications de données, 3Com/U. S. Robotics s'engage à mettre sur le marché le meilleur de la technologie au meilleur prix.

3Com/U. S. Robotics maîtrise la technologie de ses processeurs de signaux utilisée dans ses produits d'accès à l'information. La société 3Com/U. S. Robotics peut ainsi commercialiser plus rapidement les nouvelles technologies et fonctionnalités, et ce à un moindre coût, c'est-à-dire en vous faisant réaliser des économies.

Veuillez lire la section suivante pour en savoir plus sur la toute dernière technologie en matière de vitesse d'accès à l'information. Votre 56K^* Professional Message Modem en bénéficiait pour rendre la connexion sur les lignes analogiques plus rapide que jamais.

Pour en savoir plus sur 3Com/U. S. Robotics, consultez la page d'accueil de notre site World Wide Web à l'adresse suivante : http://www.3com.fr.

La nouvelle norme de vitesse pour les services en ligne

L'Union internationale des télécommunications (UIT) détermine les protocoles techniques que doivent utiliser les périphériques de communication pour fonctionner les uns avec les autres. Les modems conformes aux normes UIT peuvent communiquer à travers le monde avec d'autres modems et télécopieurs conformes.

L'UIT a opté pour une technologie mondiale 56K normalisée. Désormais, avec un modem 3Com/U. S. Robotics, vous avez la possibilité de vous connecter à Internet en faisant n'importe quels fournisseur d'accès disposant de la technologie V.90 ou de la technologie x2™ propriété de 3Com.

Ce modem vous assure une compatibilité maximale pour les transferts à grande vitesse avec les fournisseurs d'accès mettant la technologie V.90 ou la technologie × 2^TM propriétaire de 3Com à la disposition de leurs clients. 3Com U. S. Robotics travaille, dans le monde entier, en collaboration avec des fournisseurs, afin de faire évoluer rapidement leurs offres vers la norme V.90. La ratification de cette norme est prévue pour septembre 1998. Visitez le site www.3com.fr/technologies/x2-La-norme-UIT 56K V.90 a été officiellement définie en février 1998; Visitez le site www.3com.fr/technologies/X2 pour en savoir plus.

Données techniques

Le 56K Professional Message Modem vous offre de nombreuses fonctions évoluées, par exemple :

Normes de modulation

UIT-T V.90

Technologie x2

UIT-T V.34+

UIT-T V.34

UIT-T V.32bis

UIT-T V.32

UIT-T V.23

UIT-T V.22bis

UIT-T V.22

Bell 212A

UIT-T V.21

Bell 103

Normes de contrôle d'erreurs et de compression de

UIT-T V.42

UIT-T V.42bis

MNP 2-5

Normes de modulation de télécopie

UIT-T V.17

UIT-T V.29

UIT-T V.27ter

UIT-T V.21

Normes de télécopie

EIA 578 Classe 1 FAX

EIA 592 Classe 2.0 FAX

Vitesses de liaison canal principal

28000, 29333, 30666, 32000, 33333, 34666, 36000, 37333, 38666, 40000, 41333, 42666, 44000, 45333, 46666, 48000, 49333, 50666, 52000, 53333, 54666, 56000, 57333

Vitesses de liaison supplémentaires

300, 1 200/75 (V.23), 1 200, 2 400

Vitesses de liaison télécopie

2400, 4800, 7200, 9600, 12000, 14400

Le 56K Professional Message Modem est livré avec des logiciels spécialement conçus pour cet appareil. Ce produit n'est pas un modem données/fax/voix ordinaire. En effet, le logiciel intègre toutes les fonctions nécessaires pour : gérer le modem en mode répondeur téléphonique et en mode normal de télécopie et de messagerie vocale. En ce qui concerne l'utilisation de la fonction télécopie, reportez-vous aux instructions applicables, fournies avec votre logiciel.

Le 56K professional message modem

Il offre la technologie x2 qui permet des vitesses de réception de 56 Kbps. - Il propose les fonctions d'un répondeur téléphonique grâce aux six touches placées sur le dessus de l'ordinateur. Il fonctionne en tant que téléphone à haut-parleur intégré en duplex - C'est un modem externe aux fonctions évoluées, doté d'une permettant de conserver les messages même si le PC est hors tension. Il offre toutes les fonctionnalités d'un modem 3Com classique. - Il conserve les télécopies entrantes et les messages vocaux, ce qui le différencie d'un simple outil de transmission.

Vous supportez personnaliser les annonces, comme un répondeur ordinaire, et même accéder à distance aux messages vocaux.

Votre modem détecte automatiquement, après décrochage, les types d'appels fax/voix/données entrants.

Avant de commencer

En usine, le modem Professional Message Modem est configuré en tant que répondeur téléphonique, la fonction de télécopie étant désactivée. Pour pouvoir utiliser cette dernière, il est nécessaire de modifier les paramètres par défaut à l'aide d'un PC. Il vous faudra également définir un mot de passe, toujours à l'aide du PC, pour utiliser la fonction de ; reportez-vous au logiciel pour sélectionner un

Vous devez également enregistrer un message de bienvenue personnel et un message de mémoire pleine. La section suivante vous indique la

Annonce personnelle

Vous disposez de trois méthodes pour enregistrer votre annonce personnelle avec le Professional Message Modem (PMM) :

1) partir de l'application; 2) à l'aide des touches du modem et 3) à distance.

La durée de l'annonce est limitée à 15 secondes. Une tonalité vous avertit en cas de dépassement. (mode Combiné). En cas d'enregistrement à distance, vous nevez utiliser le combiné d'un téléphone afréquences vocales.

sur la même prise gigogne que le modem (mode Combiné). En cas d'enregistrement à distance, vous devez utiliser le combiné d'un téléphone afréquences vocales.

Mode mains libres

1. Cliquez sur Enregistrement, attendez la tonalité et énoncez votre message.
2. Cliquez sur Fin lorsque vous avez terminé.
3. Le message est automatiquement lu après une tonalité.

Remarque : Une tonalité est émise si la durée limite d'enregistrement est atteinte.

Si vous décrochez le combiné avant d'avoir cliqué sur Fin, le message n'est pas enregistré. Vous ne pouvez pas passer du mode Combiné au mode Mains libres, et inversement, pendant l'enregistrement.

1. Décrochez le combiné.
2. Cliquez sur Enregistrement, attendez la tonalité et énoncez votre message.
3. Cliquez sur Fin lorsque vous avez terminé.
4. Le message est automatiquement lu après une tonalité.

En France, les utilisateurs doivent cliquer sur

Enregistrement avant de décrocher le combiné en raison de restrictions concernant le décrochage.

Remarque : Une tonalité est émise si la durée limite d'enregistrement est atteinte.

Une fois l'enregistrement commencé à l'aide du combiné, vous ne pouvez plus passer au mode Mains libres.

2) À l'aide des touches du modem mode mains libres

1. Appuyez sur Rec/>>, maintenez la touche enfoncée pendant 2 SECONDES, attendez la tonalité, relâchez la touche et énoncez votre message.
2. Appuyez sur Stop/Play lorsque vous avez terminé.
3. Le message est automatiquement lu après une tonalité.

Remarque : Une tonalité est émise si la durée limite d'enregistrement est atteinte.

Mode combiné

1. Décolchez le combiné avant d'appuyer sur Rec/>>.
2. Appuyez sur Rec/>>, maintenez la touche enfoncée pendant 2 SECONDES, attendez la tonalité, relâchez la touche et énoncez votre message.
3. Appuyez sur Stop/Play lorsque vous avez terminé.
4. Le message est automatiquement lu après une tonalité.

Remarque : Une tonalité est émise si la durée limite d'enregistrement est atteinte.

Si vous raccrochez le combiné pendant l'enregistrement, votre message

1. Décrochez le combiné du téléphone à fréquences vocales et composez le numéro de la ligne sur laquelle est branché le modem.
2. Composez le mot de passe à quatre chiffres à l'aide du clavier du
3. Appuyez sur 7, attendez la tonalité et énoncez votre message.
4. Appuyez sur 0 lorsque vous avez terminé.
5. L'annonce est automatiquement lue après une tonalité.

Remarque : Une tonalité est émise si la durée limite d'enregistrement est atteinte.

Si vous raccrochez durant l'enregistrement, votre message n'est pas enregistré. Vous disposez de trois essais pour entrer le mot de passe. Une tonalité est émise s'il est incorrect. S'il est toujours incorrect après la troisième tentative, le modem se déconnecte automatiquement.

Message de mémoire pleine

Vous pouvez enregistrer votre message de mémoire pleine avec l'application fournie.

Vous pouvez utiliser soit le microphone interne (mode Mains libres) soit le combiné connecté (mode Combiné de l'application).

Mode mains libres

1. Dans l'écran pour le message de mémoire pleine en mode autonome, cliquez sur Enregistrement, et énoncez votre message. Remarque: Si la limite d'enregistrement de 15 secondes est atteinte, l'enregistrement s'arrête et un message d'advertisement
2. Cliquez sur Fin lorsque vous avez terminé.
3. Pour écouter votre message, cliquez sur LECTURE dans
4. Après enregistrement de votre message de mémoire pleine, cliquez mode.

Si vous décrochez le combiné avant de cliquer sur Fin, le message n'est pas enregistré. Vous ne pouvez pas passer du mode Combiné au mode Mains libres, et inversement, pendant l'enregistrement.

1. Sélectionnez « Handset » comme périphérique d'entrée dans l'écran pour le message de mémoire pleine en mode autonome.
2. Décrochez le combiné avant de cliquer sur Enregistrement dans l'application.
3. Cliquez sur Enregistrement et énoncez votre message. Remarque: Si la limite d'enregistrement de 15 secondes est atteinte, l'enregistrement s'arrête et un message d'avertissement
4. Cliquez sur Fin lorsque vous avez terminé.
5. Pour écouter votre message, cliquez sur la touche LECTURE dans
6. Après enregistrement de votre message de mémoire pleine, cliquez modem.

1) partir de l'application ; 2) à l'aide des touches du modem et

Les messages peuvent être transférés vers le PC depuis la mémoire du modem, à l'aide de l'application. Ils ne pourront être conservés sur le PC que s'ils ont été transférés par ce moyen.

Remarque: Les télécopies en mémoire ne peuvent être rappelées que depuis l'application de télécopie.

Les messages peuvent être écoutés au moyen du haut-parleur interne (mode Mains libres) ou du combiné connecté (mode Combiné), partir de l'application et à l'aide des touches du modem. Ils peuvent aussi être écoutés à distance à l'aide du combiné d'un téléphone à fréquences vocales. L'écoute commencera par le message le plus récent ; chaque message est signalé par une tonalité. Par exemple, si quatre messages ont été reçus, vous entendez 4 tonalités.

Remarque : Aucune tonalité ne signale qu'une télécopie a été reçue.

Mode mains libres

1. Sélectionnez « Microphone » et « Modem Speaker » comme périphériques d'entrée et de sortie respectifs dans l'application.
2. Cliquez sur Lecture pour écouter votre message dans le haut-parleur interne.
3. Cliquez sur Fin pour terminer la lecture du message.
4. La lecture s'arrête automatiquement à la fin du message.

Mode combiné

1. Sélectionnez « Handset » comme périphérique d'entrée et de sortie de l'application.
2. Décolchez le combiné avant de cliquer sur Lecture.
3. Cliquez sur Lecture pour écouter votre message.
4. Raccrochez le combiné pour arrêter la lecture de votre message.

En France, les utilisateurs doivent pouvoir sur Lecture avant de décrocher le combiné en raison de restrictions concernant le découvert.

Mode mains libres

1. Appuyez sur Stop/Play pour écouter les messages en mémoire.
2. Pour permettre la fin de la lecture des messages, appuyez de nouveau sur Stop/Play.

La lecture s'arrête automatiquement après le dernier message.

1. Appuyez sur Stop/Play.
2. Décrochez le combiné pour écouter les messages.
3. Pour permettre la fin de la lecture des messages, appuyez de nouveau sur Stop/Play.

Pour passer en mode Mains libres, appuyez sur la touche SPKR du modem avant de raccrocher le combiné et de poursuivre l'écoute des messages.

La lecture s'arrête automatiquement après le dernier message.

La lecture s'arrête lorsqu'on raccroche le combiné. En modes Mains

REC/>> pour passer au message

suivant et appuyez sur DEL/<< pour réécouter les messages. Utilisez les touches d'augmentation (A) et de réduction (A) du volume pour le régler en modes Mains libres et Combiné.

3) À distance

1. Décrochez le combiné du téléphone à fréquences vocales et composez le numéro de la ligne sur laquelle est branché le modem.
2. Composez le mot de passe à quatre chiffres pendant l'annonce.
3. Si le mot de passe est correct, le nombre de nouveaux messages est indiqué par le nombre de tonalités.
4. Appuyez sur 9 pour entendre anouveau le nombre de messages.
5. Appuyez sur 1 pour écouter tous les nouveaux messages.
6. Appuyez sur 2 pour écouter tous les messages en mémoire, anciens et nouveaux.
7. Appuyez sur 3 pour passer au message vocal suivant.
8. Appuyez sur 6 pour réécouter le message vocal courant.
9. Appuyez sur 0 pour arrêter l'écoute des messages et reprendre l'une des étapes 4 à 8.
10. Appuyez sur * et raccrochez le combiné pour permettre fin à l'écoute à distance.

Remarque: Le PMM raccroche automatiquement après 5 secondes si aucune touche n'est actionnée.

Effacement des messages

La mémoire disponible pour les messages sur le PMM est limitée. Si la limite est atteinte durant la réception d'un message, celui-ci est coupé et signalé. Aucun message ne sera mis en mémoire tant que les précédents n'auront pas été effacés. Vous disposez de trois méthodes

1) Chargez l'application fournie pour récapituler et effacer tous les messages vocaux et/ou télécopies stockés en mémoire. 2) Appuyez sur DEL<< (touches du modem) pendant 2 SECONDES, ou 3) Procédez à distance en tapant 44 sur votre téléphone à fréquences vocales.

Pour les deux dernières options, la suppression est refusée si la mémoire contient de nouveaux messages ou fax qui n'ont pas été consultés. Si vous tentez d'effacer vos messages alors qu'il reste de nouveaux messages vocaux et / ou de nouvelles / anciennes télécopies, cette demande sera refusée. Vous pouvez uniquement effacer vos messages et libérer la mémoire de votre modem si TOUS vos anciens messages vocaux ont été lus et si aucune télécopie, nouvelle ou ancienne, n'est stockée en mémoire.

Remarque: Les fonctions d'effacement suppriment tous les messages en mémoire.

Vous ne pouvez pas effacer un message sélectionné.

Fonction de téléphone à haut-parleur intégré

Le PMM fonctionne en tant que téléphone à haut-parleur intégré lorsque le PC est hors tension. Pour recevoir des appels, appuyez sur SPKR. Pour composer, utilisez le combiné connecté sur la même prise gigogne que votre modem. Vous pouvez passer du combiné à la fonction téléphone, et inversement, à tout moment à l'aide de la touche SPKR. Si vous raccrochez le combiné, l'appel est interrompu.

En mode Téléphone, les touches d'augmentation (A) et de réduction du volume (A) sont les seules opérationnelles ; STOP/PLAY, REC/>, et DEL/< ne fonctionnent pas.

Touches du modem

1) commutation entre les modes Mains libres et Combiné pendant l'écoute des messages 2) réponse aux appels entrants avec la fonction téléphone à haut- 3) commutation entre les modes Téléphone à haut-parleur intégré et

1) arrêt et début de l'écoute des messages vocaux 2) arrêt de l'enregistrement du message personnel 3) arrêt de l'écoute du message personnel

1) Effacement des messages par une pression de 2 secondes 2) Arrêt de l'écoute du message personnel 3) Répétition du message courant

1) enregistrement du message personnel

2) arrêt de l'écoute du message personnel 3) passage au message suivant

1) réglage du volume pendant l'écoute en message personnel en mode Mains libres, 2) réglage du volume pendant l'écoute des messages en mode Mains libres, 3) réglage du volume de la fonction téléphone à haut-parleur intégré.

Voyants (LED)

Le PMM possède cinq LED, dont deux bicolores (rouge/vert).

Pwr/mem

1. Voyant rouge fixe pour indiquer que le mode de réponse automatique est désactivé et que le modem ne répondra à aucun appel tant que le PC ne sera pas sous tension.
2. Voyant vert fixe pour indiquer que le mode de réponse automatique est activé et que le modem est prêt à accepter les messages lorsque le PC est hors tension.
3. Clignotement rapide rouge et vert pour indiquer que la mémoire de messages est pleine.

1. Clignotement rouge pour chaque nouvelle télécopie.
2. Clignotement vert pour chaque nouveau message vocal.

RD - (Receive Data) Clignotement rouge pour indiquer que le modem est en train de recevoir des données.

SD - (Send Data) Clignotement rouge pour indiquer que le modem est en train d'envoyer des données.

OH - (Off Hook) Voyant rouge fixe lorsque le modem est décroché.

Pour installer le modem correctement, vous devez savoir quelle est la version de Windows 95 que vous utilisez.

1. Démarrez Windows et cliquez avec le bouton droit de la souris sur Poste de travail du bureau.
2. Cliquez sur Propriétés.
3. Dans la fenêtre « Propriétés du système », consultez les informations système de l'onglet Général (entourées d'un trait dans l'illustration ci-dessous). Le chiffre suivant « Microsoft Windows 95 » est « 950 », « 950a » ou « 950b ». Il s'agit de la version de Windows 95.
4. Notez ce numéro sur la ligne ci-dessous pour pouvoir vous y reporter ultérieurement. Cliquez ensuite sur OK.

Windows 95 version

Eteignez votre ordinateur ainsi que tous les périphériques connectés; votre imprimante, par exemple.

1. Connectez le câble série au modem et à l'ordinateur. Pour trouver le repère du port série à l'arrière de votre ordinateur, recherchez les ports repérés par COM, MODEM, RS-232 ou SERIAL. NE Sélectionnez PAS AUX, GAME, LPT ou PARALLEL.

REMARQUE : Vous devez vous souvenir du port série sélectionné. Cette information est indispensable pour l'installation de votre logiciel de communication.

Branchez l'adaptateur secteur dans la prise d'alimentation du modem et dans une prise de courant murale ordinaire.

1. Branchez une extrémité du cordon téléphonique dans la prise téléphonique. Cette dernière est repérée par une icône de prise murale au bas du boîtier. Branchez l'autre extrémité dans une prise

ATTENTION : La prise téléphonique doit être réservée à une ligne téléphonique ANALOGIQUE. La plupart des téléphones de bureau sont reliés à des lignes téléphoniques numériques. Vérifiez la nature de votre ligne. Le modem sera endommagé si vous l'utilisez sur une

1. Si vous souhaitez utiliser votre modem et votre téléphone sur la même prise téléphonique murale, branchez le cordon de votre téléphone dans la prise téléphonique du modem. Cette dernière est repérée par une icône de téléphone au bas du boîtier. Si nécessaire,

Remarque : vous ne pouvez pas utiliser le modem et le téléphone simultanément sur la même ligne.

1. Allumez votre modem.
2. Allumez votre ordinateur.
3. Lancez Windows 95.

Cliquez sur OK.

1. Insérez la disquette contenant le pilote dans le lecteur de disquette.
2. Lorsque l'écran ci-dessous s'affiche, tapez A:. (si le nom de votre lecteur de disquette est différent, tapez la dette correspondante.)

Cliquez sur OK. Windows installe les pilotes de votre nouveau modem.

1. Vous pouvez vérifier que l'installation est réussie. Lorsque vous revenez au bureau, cliquez sur le bouton Démarrer puis placez-vous sur Paramètres.

1. Placez-vous sur le Panneau de configuration.

---

1. Cliquez ensuite sur l'onglet Diagnostics, en haut de l'écran « Propriétés Modems ». Notez le paramètre du port COM du modem. Remarque : Il est possible que le paramètre affiché soit différent de celui de l'écran ci-dessous. Vous en aurez besoin pour l'installation du logiciel de communication fax/données.

Cliquez sur OK.

1. Après le redémarrage de Windows, vérifie que le modem a été correctement installé. Pour cela, une fois le bureau affiché, cliquez sur le bouton Démarrer, sélectionnez Paramètres puis cliquez sur Panneau de configuration.

1. Cliquez deux fois sur l'icône Modems (entourée dans l'illustration ci-dessous).

Dans l'écran Propriétés Modems, la liste doit composer le 56K Professional Message.

1. Cliquez ensuite sur l'onglet Diagnostics de l'écran « Propriétés Modems ». Notez le paramètre du port COM du modem. (Remarque : Il est possible que le paramètre affiché soit différent de celui de l'écran ci-dessous.) Vous aurez besoin de cette information pour l'installation du logiciel de communication.

Cliquez sur OK.

Félicitations! Vous êtes maintenant prêt à utiliser votre 56K Professional Message Modem.

Installation avec windows 3. x

Le coffret du 56K Professional Message Modem contient les éléments suivants :

modem

cable série 9Broches-25Broches

adaptateur secteur

Connexion du modem à l'ordinateur

1. Éteignez l'ordinateur ainsi que tous les périphériques connectés, comme, par exemple, leur imprimante.
2. Connectez le câble série au modem et à l'ordinateur. Pour trouver le repère du port série à l'arrière de votre ordinateur, recherchez les ports repérés par COM, MODEM, RS-232 ou SERIAL. NE Sélectionnez PAS AUX, GAME, LPT ou PARALLEL.

REMARQUE : Vous devez pouvoir accoupler le port série sélectionné. Cette information est indispensable pour l'installation de votre logiciel de communication car il vous demandera sur quel port de communication est branché le modem.

1. Branchez l'adaptateur secteur dans la prise d'alimentation du modem et dans une prise de courant murale ordinaire.
2. Branchez une extrémité du cordon téléphonique dans la prise téléphonique. Cette dernière est repérée par une icône de prise murale au bas du boîtier. Branchez l'autre extrémité dans une prise
3. Si vous souhaitez utiliser votre modem et votre téléphone sur la même prise téléphonique murale, branchez le cordon de votre téléphone dans la prise téléphonique du modem. Cette dernière est repérée par une icone de téléphone au bas du boîtier. Si nécessaire,

REMARQUE : Vous ne pouvez pas utiliser le modem et le téléphone en même temps s'ils partagent la même ligne.

1. Allumez leur modem.
2. Allumez votre ordinateur.
3. Lancez Windows 3. x.

REMARQUE : Le modem ne nécessite pas de pilotes sous Windows 3. x. Les logiciels devront être configurés en leur indiquant le port de communication.

Félicitations! Vous êtes maintenant prêt à utiliser votre 56K Professional Message Modem.

Type de modem

La plupart des logiciels de communication vous demandent de sélectionner le type de modem utilisé. Sélectionnez un modem U. S. Robotics Sportster grande vitesse. Si cette sélection n'est pas indiquée, choisissez Courier Dual Standard, V.32bis ou V.34.

POINT DE DIAGNOSTIC : Reportez-vous au manuel fourni avec votre logiciel pour connaître les instructions d'installation. Le programme d'installation du logiciel vous posera des questions sur le modem que vous utilisez.

Chaîne d'initialisation

Pour le contrôle de flux matériel, une vitesse de port série fixe et des codes de résultat complets, tapez :

AT&F1+MCA=0 et appuyez sur ENTREE.

Si vous utilisez un contrôle de flux logiciel, tapez :

AT&F2+MCA=0 et appuyez sur ENTREE.

Contrôle de flux

• Pour le contrôle de flux matériel (fortement recommandé), RTS/CTS
• Pour le contrôle de flux logiciel, sélectionnez XON/XOFF.

REMARQUE 1: Désactivez le type de contrôle de flux (matériel ou logiciel) que vous n'utilisez pas.

REMARQUE 2 : Lorsque vous quitterez une application non fournie avec votre modem, lancez l'application fournie pour éventuelles réinitialiser la fonctionnalité de répondeur.

UART - Émetteur-recepteur asynchrone universel (modems externes uniquement)

Si vous exécutez Windows 3. x ou que vous êtes passé de Windows 3. x à Windows 95, vous pouvez exécuter MSD afin de déterminer vos paramètres UART. Sous DOS, tapez MSD à l'invite du réseau Windows et appuyez sur ENTRÉE.

Suivez les instructions qui s'affichent à l'écran pour accéder au panneau de configuration des paramètres COM. Celui-ci vous indiquera l'UART utilisé. Sélectionnez le début série en fonction de l'UART (tableau ci-dessous). La sélection du début série doit être effectuée pour tous les

Si votre UART est...

16550

16450

Sélectionnez ce début série

115,2 ou 57,6 Kbps

38,4 Kbps

19,2 Kbps

REMARQUE: Ne sélectionnez pas un débit de port série 28 800, 14 400 ou 12 000 bps s'il est proposé. Votre modem ne fonctionnera pas correctement avec ces valeurs. Corriguez ou verrouillez le débit (en bauds) du port série. S'il s'agit d'autobaud, sélectionnez OFF.

Dépannage et ressources d'aide en ligne

DEPANNAGE	AIDE EN LIGNE	RESSOURCES
PROBLEME	DIAGNOSTIC	SOLUTION POSSIBLE
Votre écran affiche constamment des carac- tères aberrants.	Les commandes modem ne sont peut-être pas entrées correctement.	Tapez tous les caractères en majuscules (AT) ou en minuscules (at).
	Il y a peut-être un conflit avec les paramètre du modem distant au niveau de la longueur de mot, de la parité et des bits d'arrêt.	Définissez la même longueur de mot, la même parité et les mêmes bits d'arrêt pour votre modem et pour le modem distant ou le BBS que vous appelez.
	Le contrôle de flux de votre logiciel et celui de votre modem ne sont peut-être pas identiques.	Vérifiez que le logiciel et le modem ont les mêmes valeurs de contrôle de flux (matériel [RTS/CTS] et logiciel [xon/xoff]).
	Les valeurs de contrôle de flux ne sont peut-être pas définies pour votre modem.	Tapez cette commande en mode Terminal pour charger les paramètres optimaux : AT&F1 et appuyez sur ENTREE.
	Vosu avez peut être branchéUtilisez le cable série livré votre modem sur le port devecue votre modem et communication en utilisant urbranchez le directement sur adaptateur 9 broches-25un port de communication 9 broches. Utilisez l'adaptateur pour connecter la souris sur un port 25 broches.

Le modem ne décroche pas pour composer ou ne répond pas au téléphone.

Diagnostic

Il est peut-être branché sur une ligne téléphonique numérique.

Solution possible

Le fait de brancher le modem sur une ligne numérique peut l'endomager. Appelez votre opérateur téléphonique si vous ne savez pas s'il s'agit d'une ligne numérique.

La connexion entre le cordon téléphonique et votre modem est peut-être mauvaise.

Le cordon du téléphone doit être branché sur la prise TELCO du modem et sur une prise téléphonique murale. Il ne doit pas dépasser 3,60 m. Utilisez si possible la prise fournie avec le modem.

Des périphériques ont peut-être été connectés entre le modem et la prise téléphonique.

Il ne doit y avoir, entre le modem et la prise téléphonique, ni répartiteur de ligne, ni télécopieur, ni aucun autre périphérique.

La connexion de votre ligne est peut-être mauvaise.

Essayez de rappeler. L'opérateur achemine différemment les appels chaque fois.

Si vous disposez d'une messagerie vocale, il est possible que la tonalité de composition soit altérée lorsque des messages sont en attente.

Répondez à vos messages vocaux pour rétablir la tonalité de composition normale.

Il est possible que la fonction de réponse automatique du logiciel n’ait pas été activée.

Activez la fonction de réponse automatique. Remarque: Vous devez l'activer avant chaque session sauf si vous paramétrez une activation permanente en modifiant la chaîne d'initialisation du logiciel (voir le registre S0).

PROBLEM	DIAGNOSTIC	SOLUTION POSSIBLE
Le modem ne décroche pas pour composer ou ne répond pas au téléphone.	Votre prise téléphonique est peut être mal branchée.	Contactez la Compagnie de téléphone et demandez-lui de vérifier que le fil T et le fil R se trouvent sur la paire de fils interne.
Le modem affiche des caractères en double sur l'écran de votre ordinateur.	Les écchos locaux de caractères du modem et du calcul sont probablement activés.	Désactivez l'écho local dans le calcul où dans votre modem (en non les deux). Vous pouvez désactiver l'écho local du modem en tapant ATEO puis en appuyant sur ENTREE dans le mode Terminal de votre calcul. Pour désactiver l'écho local du calcul, reportez-vous à la documentation de ce dernier.
Les deux modems échangent des signaux de portepuse mais ne parviennent pas à établier la liaison.	La connexion de votre ligne est peut être mauvaise.	Essayez de rappeler L'opérateur achemine différemment les appeals chaque fois.

Votre modem ne se connecte pas à 2400 bps un autre modem à 2400 bps.

Diagnostic

Le modem avec lequel vous essayez de communiquer est peut-être un modèle ancien qui ne supporte pas le contrôle d'erreurs.

Solution possible

Vous pouvez désactiver le contrôle d'erreur de votre modem en tapant la commande suivante en mode Terminal: AT&M0 puis en appuyant sur ENTREE. Essayez ensuite de rappeler le modem distant. Lorsque vous avez terminé, reinitialisez votre modem pour activer les fonctions de contrôle d'erreurs. Tapez ATZ et appuyez sur ENTREE en mode Terminal. Remarque: ATZ4 ou AT&F1 constituent les meilleures chaines de réinitialisation car elles rétablissent les paramétres par défaut de contrôle de leur matériel.

Votre logiciel de communication indique des erreurs fréquentes de contrôle de redondance cyclique (CRC) et un faible nombre de caractères par seconde (CPS).

Votre ligne téléphonique est peut-être déteriorée.

Essayez de rappeler. L'opérateur achemine différentement les appels chaque fois.

Les valeurs de contrôle de flux optimales ne sont peut-être pas définies pour votre modem.

Tapez cette commande en mode Terminal pour charger les paramètres optimaux : AT&F1 puis appuyez sur ENTREE.

Le débit du port série de votre logiciel de communication est peut-être trop élevé pour l'UART de votre modem ou pour les lignes téléphoniques de tout secteur.

Ramenez le débit du port série de votre logiciel de communication à 57 600, 38 400 ou 19 200 bps. Ne choisissez pas 14 000, 28 800 ni 33 600. Remarque: Le débit du port d'un modem x2 ne peut pas être inférieur à 57 600 pour obtenir une connexion x2.

PROBLEME	DIAGNOSTIC	SOLUTION POSSIBLE
Votre logiciel de communication indique des erreurs fréquentes de contrôle de redondance cyclique (CRC) et un faisible nombre de caractères par seconde (CPS).	Le site distant que vous appelez refoncontre peut-être des problèmes avec le protocole de transfert de fichiers.	Essayez d'utiliser un autre protocole de transfert de fichiers. N'utilisez pas Xmodem si d'autres protocoles sont disponibles. Zmodem est conseillé.
	Un programme résident (TSR), tel qu'un économisér un écran ou un antivirus, fonctionne peut être en arrêté-plan et perturbe les communications de données.	Désactivez les programmes résidents (TSR) fonctionnant en arrêté-plan. Si l'un de vos logiciels fonctionne en tant que TSR, consultez son manuel pour savoir comment désactiver cette fonction.
	Vous essayez peut-être de télécharger un fichier vers une zone compressée du disque dur.	Téléchargez vers une zone non compressée du disque dur.
	Si votre programme de communication est installé sous DOS, il s'exécute sous Windows en même temps qu'un autre logiciel. Les conflicts entre ces programmes peuvent provoquer des erreurs de contrôle de redondance cyclique.	Fermez tous les programmes à l'exception du logarithiel de communication.
Il y a constamment des erreurs de transmission de télécopies V.17.	La chaîne d'initialisation de votre modem est peut-être insuffisante pour les transmissions de télécopies.	Entrez la chaîne d'initialisation suivante dans l'écran de configuration du logarithiel: AT&H3&I2&R2S7=90 puis appuyez sur ENTREE. La chaîne standard pour la télécopie est AT&F1S36=0.
	Un programme résident (TSR,) tel qu'un économisér d'écran ou un antivirus, fonctionne peut être en arrêté-plan et perturbe les communications de données.	Désactivez les programmes résidents (TSR) fonctionnant en arrêté-plan. Si l'un de vos logiciels fonctionne en tant que TSR, consultez son manuel pour savoir comment désactiver cette fonction.
PROBLEM	DIAGNOSTIC	SOLUTION POSSIBLE
Il y a constamt des erreurs de transmission de télécopies V.17.	Le débit défini est peut-être trop élevé.	Ramenez le débit à 9 600, 7 200 ou 4 800.
	Vous essayez peut-être de faxer un fichier comprésé.	Ouvrez le fichier dans l'application qui a servi à le créé et envoyez-le vers le pilote d'imprimante fax.
	Les valeurs du port du logarithiel de communication sont peut-être incorrectes.	Vérifiez que les valeurs du port du logarithiel de communication sont correctement définies pour votre système.
Le logarithiel de communication ne parvient pas à initialiser le modem.	La chaîne d'initialisation contient peut-être une commande incorrecte.	Vérifiez la chaîne d'initialisation pour voir s'il n'y a pas de commande modem incorrecte.
L'ordinateur ou le logarithiel ne reconnaît pas le modem.	Un autre logarithiel de communication est peut-être activé.	Assurez-vous qu'aucun autre logarithiel n'est activé.
	Les commandes modem ne sont peut-être pas entrésCorrectement en mode Terminal.	Tapez tous les caractères en majuscules (AT) ou en minuscules (at).
	Si vous utilisez un modem externe, le port COM n'est peut-être pas activé.	Reportez-vous au manuel de votre ordinateur pour有關ir des informations sur l'activation des ports COM (cela nécessite généralement une modification des paramètres du BIOS, des cavaliers de la carte mère ou du système d'exploitation

Le modem ne peut pas se connecter à Internet à 56 Kbps.

Diagnostic

Ce modem permet d'effectuer des transferts à une vitesse de 56 Kbps. Toutefois, les vitesses de transfert peuvent être inférieures selon l'état de la ligne et d'autres facteurs. Les téléchargements des équipements utilisateurs vers les équipements serveurs s'effectuent à des vitesses pouvant atteindre 31,2 Kbps. Pour ces transferts à grande vitesse, vous devez disposer des éléments suivants : une ligne téléphonique analogue locale compatible avec la norme V.90 ou la technologie x2^TM, ainsi qu'un fournisseur d'accès à Internet ou un site hôte d'entreprise ayant adopté la norme V.90 ou la technologie x2.

Solution possible

Connectez-vous à l'adresse http://

www.3com.fr/technologies/x2 pour obtenir une liste de fournisseurs d'accès à Internet prenant en charge la norme 56K de l'UIT et/ou proposant la technologie x2.

qui s'affiche. Si aucune des deux entrées n'y figure, passez à la section suivante pour plus de précisions sur les possibilités de support technique. Si l'une d'entre elle s'y trouve, cliquez deux fois dessus. Si la description qui s'affiche correspond au modem à installer, cliquez sur Supprimer. Cliquez sur OK lorsque Windows vous demande de confirmer la suppression. Redémarrez ensuite l'ordinateur comme indiqué au point 1 ci-dessus. Si l'ordinateur ne détecte pas le modèle après ce second redémarrage, veuillez faire appel au support technique.

Connexion BBS de 3COM

Pour vous connecter au Bulletin Board System (BBS) de 3Com, procédez comme suit :

1. Lancez votre logiciel de communication. Les paramètres du BBS sont les suivants:

Emulation de terminal : ANSI

Bits de données : 8

Parité : Aucune

Bits d'arrêt : 1

1. Mettez votre ordinateur en mode Terminal. Tapez la commande suivante:

ATDT0320799500 (ATDT0033320799500 hors de France)

1. Si vous vous connectez à notre BBS pour la première fois, vous devez indiquer un nom et un mot de passe et remplir un questionnaire.
2. Une fois l'enregistrement terminé, appuyez sur la touche après chaque invite afin d'accéder au menu principal. Sélectionnez la option appropriée pour exécuter la fonction souhaitée.

3Com vous propose plusieurs autres options de support technique en ligne. Choisissez-en une parmi les suivantes afin d'obtenir de l'aide pour votre nouveau modem.

Internet on demand (internet à la demande)

Le Service Internet on Demand (IOD) offre un support technique automatique via une bibliothèque contenant des informations produit, des aide-mémoire ainsi qu'une aide pour l'installation. Pour obtenir un index des documents disponibles, envoyez un courrier électronique

e-mail ») vierge à[e-mail] après de votre navigateur. Pour recevoir un document à votre adresse électronique, indiquez le numéro du document dans la section objet.

La page d'accueil de 3Com contient les mêmes informations que le service Internet on Demand, ainsi que des informations sur 3Com. Tapez http://www.3Com.fr.

Vous pouvez utiliser le mot clé USROBOTICS pour obtenir un support en ligne sur AOL

Contient les mêmes informations que le site Internet FTP. Connectez-vous au forum des constructeurs de modems ou envoyez-nous un courrier électronique via CompuServe Mail afin d'obtenir une réponse sous 24 heures. Vous obtiendrez du support dans la section U. S. Robotics du forum GO USRFRANCE. Adressez votre message à 100407,2605

Support technique par télécopie et hotline

Les questions techniques relatives aux modems 3Com-U.S. Robotics peuvent être traitées par télécopie ou par téléphone, par les représentants du support technique.

Hotline : [phone]

Télécopie : [phone]

Support par télécopies à la demande

Il est possible de demander une télécopie d'information en quelques instants en utilisant notre service de fax à la demande. Pour cela, appelez le [phone] en utilisant un téléphone à fréquences vocales et suivez les instructions qui vous seront données.

Si le problème persiste...

• Relisez le présent manuel, en particulier la section relative à l'utilisation du modem.
• Contactez votre revendeur pour obtenir l'assistance nécessaire. Cette démarche est beaucoup plus efficace et moins onéreuse que de nous renvoyer le modem si le problème est une simple question
• Si votre revendeur ne peut pas vous aider, contactez l'assistance clientèle de 3Com. Lorsque vous appelez, spécifiez le numéro des séries de votre modem (indiqué à l'extérieur du coffret), le logiciel utilisé et, si possible, le contenu de l'écran AT17.

Hotline : [phone]

Télécopie: [phone]

USR BBS : [phone]

CompuServe : GO USRFRANCE

Internet: [e-mail]

Si vous devez nous renvoyer notre modem

• Contactez l'assistance clientèle de 3Com pour obtenir un numéro de bon de retour (RMA). Ce numéro est indispensable.

• Envoyez l'appareil, en port payé, dans une boîte en carton rigide garnie d'un matériel de remboursement (de préférence l'emballage d'origine.) N'envoyez pas les manuels, ni les disquettes ou cédéroms.
• Indiquez votre numéro RMA ainsi que vos nom et adresse sur l'étiquette d'expédition et dans l'emballage.

Glossaire

Les renvois à d'autres termes sont en caractères gras. Les renvois à des termes du Résumé des commandes du Chapitre Aide-mémoire technique sont en italique.

Application

Programme informatique destiné à exécuter une fonction spécifique, par exemple traiter du texte (traitement de texte) ou organiser des données dans une feuille de calcul (tableur).

Acronyme d'Automatic Repeat Request (demande automatique de répétition). Terme général employé pour une fonction qui permet à votre modem de détecter automatiquement les données correspondantes et de les

MNP et V.42.

Acronyme d'American Standard Code for Information Interchange. Code utilisé pour représenter les lettres, les nombres et les spéciaux, par exemple \,!$, et /.

Bit (voir Chiffre binaire)

Bits de départ/d'arrêt

Bits de signalisation ajoutés à un caractère avant et après son transfert dans le cadre d'une transmission asynchrone.

Bits par seconde (bps)

Nombre de bits (chiffres binaires) transmis par seconde. Une quantité de mille bits par seconde est exprimée par le terme kilobit par seconde ou Kbps.

Bouclage analogique

Test automatique du modem au cours duquel les données saisies au clavier ou bien une procédure de test interne sont envoyées à l'émetteur du modem, transformées en données analogiques, transmises en retour au récepteur avant d'être reconverties en données numériques.

Bouclage numérique distant

Test permettant de vérifier la liaison téléphonique, ainsi que l'émetteur et

Bouclage numérique

Test permettant de vérifier l'interface RS-232 du modem et le cable le terminal ou l'ordinateur. Le modem reçoit des données

(sous forme de signaux numériques) en provenance de l'ordinateur ou du terminal et les renvoie immédiatement à l'écran à des fins de

Caractère

Représentation, codée en chiffres binaires, d'un chiffre, d'une lettre ou autre symbole.

Caractères par seconde (CPS)

Débit de transfert des données calculé sur la base du et de la longueur des caractères. Par exemple, à 2 400 bps, les caractères sur 8 bits (plus un bit de départ et un bit d'arrêt, soit 10 bits en tout) sont transmis à un débit d'environ 240 caractères par seconde (cps).

Certains protocoles, tels que les protocoles avec contrôle d'erreurs, emploient des techniques évoluées visant à augmenter le débit : trames plus longues, compression de données, etc.

Chiffre binaire (bit)

« 1 » ou « 0 », c'est-à-dire la représentation des états ON et OFF de votre matériel au sein d'un système de numération binaire. Ce terme est souvent remplacé par la forme abrégée bit.

Classes 1 et 2.0

Normes internationales utilisées entre des applications de télécopie et des modems fax pour envoyer et recevoir des télécopies.

Communications de données

Type de communication qui permet à des ordinateurs d'échanger des données sur un support électronique.

Contrôle de flux

Mécanisme permettant de compenser la différence entre le flux des données entrantes et sortantes sur un modem (ou sur un autre périphérique). Voir les commandes &Hn, &In, &Rn.

Contrôle de redondance cyclique (CRC)

Technique de détection des erreurs reposant sur l'application d'un test

trame de données, à la fois au niveau du

modem émetteur et du modem récepteur. Le modem appelant insère les résultats du calcul dans chaque bloc de données sous forme d'un code CRC. Le modem appelé compare ses propres résultats au code CRC reçu et répond à l'aide d'accusés de réception positifs ou négatifs.

Contrôle d'erreurs

Ensemble de techniques permettant de vérifier la fiabilité des caractères (parité) ou des blocs de données. Les protocôles de contrôle d'erreurs V.42 et MNP utilisent dans ce but la détection d'erreurs (CRC) et la retransmission des trames défectueuses (ARQ).

Débit binaire

Appelé aussi vitesse de transmission. Nombre de bits transmis en une seconde (bps). Les canaux de communication reposant sur l'utilisation d'un modem sur une ligne téléphonique assurent généralement des débits binaires de 2 400, 4 800, 9 600, 14 400, 28 800 et plus.

Débit en bauds

Terme mesurant la vitesse de transmission d'un signal analogique d'un point à un autre. Bien que cela ne soit pas techniquement exact, il est

Débit

Quantité réelle de données transmises par seconde sans les informations de protocole, par exemple les bits de départ et d'arrêt ou les informations d'en-tête et de fin de trame. Voir

seconds.

Décrocher/Raccrocher

Opérations du modem équivalent aux gestes effectués par l'opérateur lorsqu'il soulève (décroche) et repose (raccroche) le combiné.

Dictionnaire

Terme désignant les codes de compression définis par l'algorithme de compression V.42 bis.

Duplex intégral (full duplex)

Mode permettant l'envoi simultané d'un flux de données dans les deux directions. En micro-informatique, peut désigner la suppression de l'écho local en ligne.

Duplex

Désigne un canal de communication capable de transporter un signal dans les deux directions. Voir également Semi-Duplex et Duplex intégral.

Echo distant

Copie des données reçues par le système distant et renvoyées au système émetteur qui les affichent sur son écran. L'écho distant est une

Echo local

Fonction permettant au modem d'afficher sur l'écran de l'ordinateur les commandes entrées au clavier et les données transmises. Voir la commande En.

EIA

Sigle pour Electronic Industries Association, association définissant les normes électroniques aux États-Unis.

ETCD

Abréviation d'Equipement de Terminaison de Circuit de Données tel qu'un modem, permettant d'établir et de contrôler des liaisons de données via le réseau téléphonique.

ETTD

Abréviation d'Equipement Terminal de Traitement de Données, tel qu'un ordinateur, qui génère les données ou est la destination finale d'un flux

Fall back/fall forward en ligne

Fonction permettant aux modems haute vitesse avec contrôle d'erreurs de surveiller la qualité de la ligne et de revenir automatiquement, en cas de besoin, à la vitesse immédiatement inférieure dans la plage définie, puis de repasser à une vitesse supérieure lorsque les conditions

(Hertz) Unité internationale de mesure de la fréquence représentant un cycle par seconde.

LAPM

Abréviation de Link Access Procedure for Modems: protocole avec contrôle d'erreurs définis dans la commandeation UIT-T V.42. comme les protocoles MNP, la méthode LAPM utilise le contrôle de redondance cyclique (CRC) et la retransmission des données ARQ) pour assurer la fiabilité de la liaison.

Mémoire non volatile (NVRAM)

Mémoire RAM programmable dont le contenu est conservé lors de la mise hors tension. Sur le Sportster, elle peut contenir quatre numéros de téléphone en plus des paramètres du modem.

Mémoire tampon

Zone mémoire servant à stocker provisoirement des données dans le cadre d'une opération d'entrée/sorting. Par exemple la mémoire tampon de commande du modem.

MNP

Abréviation de « Microcom Networking Protocol ». Protocole de contrôle d'erreurs développé à l'origine par Microcom Inc. et tombé depuis dans le domaine public. Il existe plusieurs protocoles MNP, mais le plus couramment employé utilise le contrôle de redondance cyclique (CRC) et la retransmission des trames erronées (ARQ) pour assurer la fiabilité de la liaison.

Mode Combiné

Mode dans lequel on utilise le combiné téléphonique pour écouter les messages vocaux, enregistrer le message personnel et passer des appels téléphoniques.

Mode Données

Mode dans lequel un modem fax est capable d'envoyer et de recevoir des fichiers de données. Un modem standard sans fonction fax est toujours dans ce mode.

Mode fax

Mode dans lequel les modems fax peuvent envoyer ou recevoir des fichiers au format télécopie. Voir les définitions de V.17, V.27ter et V.29.

Mode mains libres

Mode dans lequel le microphone et le haut-parleur internes du modem permettent d'écouter les messages vocaux, d'enregistrer le message personnel et de passer des appels téléphoniques.

Mode réponse

Mode utilisé par votre modem lorsqu'il répond à un appel entrant provenant d'un modem émetteur. Les fréquences d’émission/reception sont inversées par rapport à celles du modem émetteur, lequel est en mode Emission (originate).

Mode terminal

Mode logiciel permettant une communication directe avec le modem. Egalement appelé mode Commande.

Modem

Péripétrique capable d'envoyer et de recevoir des données informatiques via un canal de communication tel qu'une liaison hertzienne ou une ligne téléphonique. Le modem convertit les signaux analogiques reçus en signaux numériques avant de les transmettre à

Numérotation automatique (auto dial)

Processus par lequel votre modem compose automatiquement le numéro désiré. Il est lancé par la commande ATDT (numérotation par fréquences vocales) ou ATDP (numérotation par impulsions) suivie du numéro de téléphone à composer. Voir la commande Dn.

et une mémoire tampon de commande.

Réponse automatique (Auto Answer)

Mode dans lequel le modem décroche automatiquement lorsqu'il détecte un nombre déterminé de sonneries. Voir la description du registre S S0 au chapitre D : Aide-mémoire technique.

Acronyme de Read Only Memory : mémoire morte permanente non programmable.

Mode permettant d'envoyer alternativement un flux de données dans chacune des deux directions. En micro-informatique, peut désigner l'activation de l'écho local en ligne, afin d'afficher une copie des données transmises sur l'écran de l'ordinateur émetteur.

Signaux analogiques

Signaux et longueurs d'onde pouvant être transmis sur des lignes de communication, par exemple le son d'une voix sur la ligne téléphonique.

Contraire de signaux numériques.

Signaux numériques

Signaux discrets uniformes. Dans le présent manuel, ce terme désigne les chiffres binaires 0 et 1. Contraire de signaux analogiques.

Table de compression de données

Table contenant les valeurs affectées à chaque lors d'un appel avec compression MNP5. Les valeurs par défaut de la table sont sans cette modifiées et recalculées durant chaque appel : plus la table est grande, meilleur est le débit.

Télécopie

Procédé permettant de transmettre l'image d'une page d'un point à un autre.

Terminal

Equipement dont on utilise le clavier et l'écran pour envoyer et recevoir des données via une ligne de communication, mais disposant généralement de peu de capacité de traitement interne, contrairement à un micro-ordinateur ou à un ordinateur mainframe.

Trame

Terme de communications de données désignant l'ensemble constitué par un bloc de données et ses informations d'en-tête et de fin (numéro de trame, taille du bloc, codes de détection d'erreur, bits de

Mode de transmission dans lequel l'intervalle de temps entre les caractères transmis peut varier. Le modem récepteur doit donc être averti du début et de la fin des bits de données de chaque caractère, d'où la nécessité d'ajouter à ce dernier un et un bit d'arrêt.

Transmission série

Flux de données émises successivement sur un canal unique, contrairement à la transmission parallèle ou les données circulent sur

Organisme international définissant les normes en matière d'équipement télégraphique et téléphonique. Par exemple, la norme Bell 212A (Amérique du Nord) pour les communications à 1 200 bps est désignée, de façon internationale, par le terme UIT-T V.22. Pour les communications à 2 400 bps, la plupart des constructeurs américain respectent la norme V.22 bis. Les initiales UIT-T représentent le nom français. Le sigle anglais est ITTCC (International Telegraph and Telephone Consultative Committee).

Norme UIT-T relative au processus initial d'établissement de la connexion.

V.17 fax

Norme UIT-T définissant les connexions fax à 14 400 bps, 12 000 bps, 9 600 bps et 7 200 bps.

Norme UIT-T pour les modems fonctionnant en mode asynchrone à 300 bps, en duplex intégral, sur les réseaux téléphoniques commutés.

Norme UIT-T pour les communications modem à 2 400 bps prévoyant une phase de négociation avec repli automatique à 1 200 bps en cas de besoin, et compatible avec les modems Bell 212A/V.22.

Norme UIT-T pour les communications modem à 1 200 bps, compatible avec la norme Bell 212A appliquée aux États-Unis et au Canada.

V.27 ter

Norme UIT-T applicable aux opérations de télécopie prévoyant une modulation à 4 800 bps avec possibilité de repli à 2 400 bps.

Norme UIT-T applicable aux opérations de télécopie prévoyant une modulation à 9600 bps avec possibilité de repli à 7200 bps.

Norme UIT-T applicable aux communications modem à 9 600 bps et à 4 800 bps. En cas de détérioration de la qualité de la ligne, les modems

Norme UIT-T élaguant les possibités conférées par le V.32 : 4 800, 7 200, 9 600, 12 000 et 14 400 bps. Les modems V.32 bis passent à la vitesse inférieure en cas de dépréciation de la qualité de la ligne. En cas d'aggravation, ils peuvent procéder à plusieurs replis successifs, et, en cas d'amélioration, ils peuvent repasser à une vitesse supérieure.

Voir Fall back/fall forward en ligne.

Norme UIT-T qui autorise actuellement des débits de données pouvant atteindre 28 800 bps.

Extension de la norme V.34 qui autorise des débits de données pouvant atteindre 33 600 bps.

V.42

Norme UIT-T applicable aux communications modem et qui définit un processus en deux étapes, détection et négociation, pour le d'erreurs LAPM.

V.42 bis

Extension de la norme UIT-T V.42 définissant un système de compression de données spécifique à cette norme et utilisé pour les connexions V.42.

Valeur par défaut

Toute valeur prédéfinie utilisée, lors du démarrage ou d'une réinitialisation, par le logiciel et les périphériques. Les valeurs par défaut sont utilisées tant qu'elles ne sont pas modifiées par l'utilisateur ou par le logiciel.

Xmodem

Le premier d'une série de protocoles logiciels de contrôle d'erreurs applicables aux transferts de fichier entre modems. Ces protocoles sont tombés dans le domaine public et sont disponibles auprès de la plupart des services de messagerie (BBS).

XON/XOFF

Caractères de contrôle ASCII standards servant à provoquer l'arrêt et la reprise de la transmission de données sur un périhérique intelligent.

Ymodem

Protocole de contrôle d'erreurs (basé sur les totaux de contrôle ou sur le CRC) pouvant envoyer plusieurs fichiers simultanément par blocs de 1 024 octets (1 Ko).

Ymodem G

Similaire à Ymodem, mais sans contrôle d'erreurs, ce qui le rend plus rapide.

Zmodem

Similaire à Xmodem et Ymodem, avec en plus un transfert en mode batch, la possibilité de reprendre un transfert incomplet, une fonction de démarrage automatique (autostart) et une plus grande efficacité.

Touches du modem

Symbole	Signification	Fonction
SPKR	Fonction téléphone à haut-parleur intégré	1) réponse aux appeals comme un téléphone à haut-parleur intégré
		2) commutation entre les modes Telefoné à haut-parleur intégré et Combiné
		3) commutation entre les modes Mains libres et Combiné pendant l'écoute des messages
STOP/PLAY	Arrêt/Lecture	1) début et fin de l'écoute des messages vocaux
		2) fin de l'enregistrement du message personnel
		3) fin de l'écoute du message personnel
DEL/<<	Suppression/Répétition	1) effacement des messages par une pression de 2 secondes
		2) fin de l'écoute du message personnel
		3) réécoute du message courant
REC/>>	Enregistrement/Avance rapide	1) enregistrement du message personnel
		2) fin de l'écoute du message personnel
		3) passage au message suivant
Ä	Augmentation/RÉduction du volume	1) réglage du volume d'écoute du message personnel en mode Mains libres
		2) réglage du volume d'écoute des messages en mode Mains libres
		3) réglage du volume du téléphone à haut-parleur

Fonction

1 début de l'écoute de tous les nouveaux messages vocaux 2 début de l'écoute de tous les messages vocaux en mémoire (nouveaux et anciens) 3 passage au message vocal suivant 4 suppression de l'ensemble des télécopies et messages vocaux en mémoire 5 nonutilisé 6 réécoute du message vocal courant 7 enregistrement du message personnel 8 nonutilisé 9 répétition de l'indication du nombre de messages 0 1) fin de l'écoute des messages vocaux 2) fin de l'enregistrement du message personnel 3) fin de l'écoute du message personnel * raccrochage du modem nonutilisé

Voyants du panneau de commande (modems externes)

Symbole Signification État

PWR/ MEM	Sous tension/ Mémoire de messages	Voyant bicolore : 1) rouge fixe pour indiquer que le mode de réponse automatique est désactivé et que le modem ne répondra àaucun appel tant que le PC ne sera pas sous tension 2) vert fixe pour indiquer que le mode de réponse automatique est activé et que le modem est prét àaccepter les messages (vocaux et télécopies) lorsque le PC est hors tension. 3) clignotement vert rapide pour indique que la mémoire de messages est pleine
MSG	Message	Voyant bicolore : 1) un clignotement rouge pour chaque nouvelle télécopie 2) un clignotement vert pour chaque nouveau message vocal
RD	Réception de données	clignotement rouge lorsque le modem reçoit des données
SD	Emission de données	clignotement rouge lorsque le modem envoie des données
OH	Décroché	rouge fixe lorsque le modem est décroché

Saisie de commandes

• Tapez les commandes en majuscules ou en minuscules, mais pas les deux à la fois. Corrigez vos erreurs de frappe à l'aide de la touche. (La commande AT initiale ne peut pas être supprimée car elle est stockée dans la mémoire tampon du modem.)
• Si une commande prévoit des options numériques et que vous ne les définissez pas de manière explicite, leur valeur par défaut est zéro. Ainsi, ATB équivaut à ATB0.
• A l'exception de A/ et +++, toutes les commandes doivent commencer par le préfixe AT et être validées en appuyant sur ENTREE.
• Les commandes ne doivent pas composer plus de 58 caractères, non compris le préfixe AT, les retours chariot et les espaces.

Remarque : Toutes les valeurs par défaut sont basées sur &F1, le modèle de contrôle de flux matériel en mémoire NVRAM fourni avec le modem. Les valeurs par défaut sont indiquées en italique.

Jeu de commandes

Ferme ou affiche de nouveau les écrans d'aide.

Ferme les écrans d'aide.

A utiliser avec les commandes D, S, ou & (ou uniquement AT) pour afficher la liste des principales commandes (aide en ligne). A Réponse manuelle: le modem décroche en mode Réponse. Pour interrompre l'opération, appuyez sur une touche. A/ Exécuté à nouveau la commande. Sert essentiellement à recomposer un numéro. Cette commande n'est pas précédée de AT ni suivie d'un retour chariot. A> Réexécute indéfiniment la commande exécutée jusqu'à l'intervention de l'utilisateur ou l'exécution de la commande. Cette commande n'est pas précédée du préfixe AT ni suivie d'un retard chariot.

Touche. Termine l'opération décrochage/réponse en cours et quelconque raccroche.

AT Préfix de commande nécessaire, sauf pour A/, + + + et Utilisation unique, permet de tester le code de résultat OK.

Bn séquence de réponse u. s./uit-t

B0 Séquence de réponse UIT-T

B1 Séquence de réponse U.S.

Dn compose le numéro de téléphone indiqué et active les options associées :

0 à9 Chiffres

#,^* Tonalités pour clavier de fréquences vocales étendu

L Composition du dernier numéro appelé.

Numérotation par impulsions décimales

W Attente d'une seconde tonalité (X2 ou X4); lie au registre S6. Composition du nombre, attente d'une réponse de type silencieux » et suite (X3 ou plus). $ Affichage d'une liste des commandes de numérotation.

En active ou désactive l'écho local des commandes.

E0 Echo désactivé E1 Le modem affiche les commandes entrées au clavier

Fonction active ou désactive l'écho local en ligne des données transmises.

F0 Echo local activé. Le modem affiche sur votre écran une copie des données transmises au système distant. F1 Echo local désactivé. Le système récepteur peut renvoyer une copie des données reçues (écho distant).

En raccroche ou décroche.

H0 Raccroche.

Indique les informations suivantes :

10 Code produit en quatre chiffres I1 Résultat du total de contrôle de la ROM I2 Résultat du total de contrôle de la RAM I3 Type de produit I4 Paramètres actuels du modem I5 Paramètres stockés dans la mémoire NVRAM I6 Diagnostics de liaison I7 Configuration du produit

19 Informations « Plug and Play » I11 Diagnostics de liaison étendus

Ln contrôle le volume du haut-parleur (modems internes uniquement).

L0 Très faible L1 Faible L2 Moyen L3 Fort

Mn active ou désactive le haut-parleur.

M0 Haut-parleur toujours désactivé. M1 Haut-parleur activé jusqu'à la phase CONNECT (établissement de la porteuse). M2 Haut-parleur activé. M3 Haut-parleur activé après la numérota phase CONNECT).

Déterminer les modalités du retour au mode en ligne.

Retour au mode En ligne. Retour au mode En ligne suivi d'une resynchronisation.

Qn affiche/supprime les codes de résultat.

Q0 Affiche les codes de résultat. Q1 Supprime les codes de résultat (mode Silencieux) Q2 Affiche les codes uniquement en mode Émission.

Vn affiche les codes de résultat alphasériques/numériques.

V0 Codes numériques V1 Codes alphanumériques

Valeur de Xn

Codes de résultat	X0	X1	X2	X3	X4
256/CONNECT 28000		•	•	•	•
260/CONNECT 29333		•	•	•	•
264/CONNECT 30666		•	•	•	•
268/CONNECT 32000		•	•	•	•
180/CONNECT 33333		•	•	•	•
272/CONNECT 34666		•	•	•	•
276/CONNECT 36000		•	•	•	•
184/CONNECT 37333		•	•	•	•
280/CONNECT 38666		•	•	•	•
284/CONNECT 40000		•	•	•	•
188/CONNECT 41333		•	•	•	•
192/CONNECT 42666		•	•	•	•
196/CONNECT 44000		•	•	•	•
200/CONNECT 45333		•	•	•	•
204/CONNECT 46666		•	•	•	•
208/CONNECT 48000		•	•	•	•
212/CONNECT 49333		•	•	•	•
216/CONNECT 50666		•	•	•	•
220/CONNECT 52000		•	•	•	•
224/CONNECT 53333		•	•	•	•
228/CONNECT 54666		•	•	•	•
232/CONNECT 56000		•	•	•	•
236/CONNECT 57333		•	•	•	•
Numérorotation adaptative			•	•	•
Attente d'une 2e tonalité (W)			•		•
Attente d'une réponse (@)				•	•
Numérorotation rapide			•		•

A nécessaire dans la chaîne du numéro ; remplace NO CARRIER

En sélectionne la configuration par défaut lors d'une mise en marche/ réinitialisation.

Y0 Modèle NVRAM numéro 0 Y1 Modèle NVRAM numéro 1 Y2 Modèle générique 0 Y3 Modèle générique 1 Y4 Modèle générique 2

Zn réinitialise le modem.

Z0 Modèle NVRAM sélectionné par la commande Y ou le commutateur DIP 7

Z1 Réinitialise le modem sur le profil NVRAM 0 Z2 Réinitialise le modem sur le profil NVRAM 1 Z3 Réinitialise le modem sur le profil usine numéro 0 (&F0) Z4 Réinitialise le modem sur le profil usine numéro 1 (&F1) Z5 Réinitialise le modem sur le profil usine numéro 2 (&F2)

Commandes étendues

&A0 Codes de résultat ARQ désactivés &A1 Codes de résultat ARQ actifs &A2 Indicateur modulation V.32 ajouté &A3 Indicateurs de protocole ajoutés LAPM/MNP/NONE (contrôle d'erreur) et V42bis/MNP5 (compression de

&Bn gère la vitesse (débit) du port série du modem

&B0 Variable, selon le débit de la connexion &B1 Débit fixe du port série &B2 Débit fixe en mode ARQ, variable en mode non-ARQ

-Cn contrôle le signal de détention de porteuse (CD).

&CO CD toujours activé &C1 Opérations CD normales

Contrôle les opérations de terminal de données prét (DTR).

&D0 DTR toujours activé &D1 DTR basculé active le mode Commande en ligne &D2 Opérations DTR Normales &D3 Se réinitialise lors de la réception de DTR

&F0 Modèle générique (sans contrôle de flux) &F1 Modèle avec contrôle de flux matériel &F2 Modèle avec contrôle de flux logiciel

Dégne définit la tonalité de garde.

&G0 Pas de tonalité de garde, États-Unis et Canada &G1 Tonalité de garde de 550 Hz, certains pays européens, valeur B0 exigée. &G2 Tonalité de garde de 1 800 Hz, Royaume-Uni, réglage B0 exigé.

&H0 Contrôle de flux désactivé &H1 Contrôle de flux matériel activé, Prêt à envoyer (CTS) &H2 Contrôle de flux logiciel activé, XON/XOFF &H3 Contrôle de flux matériel et logiciel activé

Définit le contrôle de flux logiciel des données reçues (RD). voir également &rn.

&I1 Contrôle de flux logiciel désactivé &I2 Signaux XON/XOFF envoyés au modem et au

&I2 Signaux XON/XOFF envoyés uniquement à votre modem

&K0 Compression de données désactivée &K1 Activation/désactivation automatique &K2 Compression de données activée &K3 Compression MNP5 désactivée

Mn définit le contrôle d'erreur (ARQ) pour les connexions à 1 200 bps et plus.

&M0 Mode normal, contrôle d'erreur désactivé

&M1 Réservé

&M2 Réservé

&M3 Réservé

&M4 Mode Normal/ARQ

&M5 Mode ARQ

&NO La vitesse de connexion est déterminée par le modem distant

&N1 300 bps

&N2 1200 bps

&N3 2400 bps

&N4 4800 bps

&N5 7200 bps

&N6 9600 bps

&N7 12000 bps

&N8 14 400 bps

&N9 16800 bps

&N10 19200 bps

&N11 21600 bps

&N12 24000 bps

&N13 26400 bps

&N14 28800 bps

&N15 31200 bps

&N16 33600 bps

&N17 28000 bps

&N18 29333 bps

&N19 30666 bps

&N20 32000 bps

&N21 33333 bps

&N22 34666 bps

&N23 36000 bps

&N24 37 333 bps

&N25 38666 bps

&N26 40000 bps &N27 41333 bps &N28 42666 bps &N29 44000 bps &N30 45 333 bps &N31 4666 bps &N32 48000 bps &N33 49 333 bps &N34 50666 bps &N35 52000 bps &N36 53 333 bps &N37 54666 bps &N38 56000 bps &N39 57 333 bps

&Pn Définit le rapport signal-repos de la numérotation par impulsions.

&P0 Rapport valable aux États-Unis/Canada, 39%/61% &P1 Rapport valable au Royaume-Uni, 33%/67%

&Rn Définit le contrôle de flux matériel des données reçues (RD) (Demande pour émettre (RTS)). Voir également &Hn.

&R0 Réservé &R1 Le modem ignore les signaux RTS &R2 Les données reçues ne sont envoyées à l'ordinateur que sur demande RTS

&Sn Contrôle les opérations DSR (Data Set Ready

&SO DSR toujours activé &S1 Le modem contrôle le DSR

&Tn Active les modes de test.

&T0 Met fin au test &T1 Bouclage analogue &T2 Réservé &T3 Bouclage numérique local &T4 Active le bouclage numérique distant &T5 Interdit le bouclage numérique distant &T6 Lance le bouclage numérique distant &T7 Bouclage numérique distant avec test automatique et détection d'erreurs &T8 Bouclage analogue avec test automatique et détection

Définit la vitesse de connexion minimale lorsqu'&Un est supérieur à 0. Si la connexion ne peut être établie à cette vitesse, le modem raccrochera. Utilisé avec la commande &Nn, &Nn étant supérieur à 0, &Nn définit la vitesse de connexion maximale.

Connexion à la vitesse optimale entre voir rémodem et le modem distant.

Connexion à la vitesse définie par &Nn. Si la connexion ne peut être établie à cette vitesse, le modem raccrochera.

Remarque: Ces réglages d'usine par défaut devraient convenir à la plupart des utilisateurs.

Connexion à une vitesse supérieure à la valeur comprise entre &Un et &Nn.

Pas de restrictions pour la vitesse minimale de connexion

300 bps

1 200 bps

2400 bps

4800 bps

7 200 bps

9600 bps

12000bps

14 400 bps

16800bps

19200bps

21 600 bps

24000bps

26 400 bps

28 800 bps

31 200 bps

33 600 bps

28000bps

&U18 29333 bps &U19 30666 bps &U20 32000 bps &U21 33333 bps &U22 34666 bps &U23 36000 bps &U24 37 333 bps &U25 3866 bps &U26 40000 bps &U27 41333 bps &U28 4266 bps &U29 44000 bps &U30 45333 bps &U31 4666 bps &U32 48000 bps &U33 49 333 bps &U34 50666 bps &U35 52000 bps &U36 53 333 bps &U37 54666 bps &U38 56000 bps &U39 57 333 bps

&Wn Enregistre la configuration courante dans les profils NVRAM.

&W0 Modifie le profil NVRAM 0 (Y0) &W1 Modifie le profil NVRAM 1 (Y1)

&Yn Définit la gestion des interruptions.

&Y0 Interruption destructive, mais n'envoie pas de signal d'interruption &Y2 Non destructif, accéléré &Y3 Non destructif, non accéléré

&Zn=s Enregistre la chaîne du numéro de téléphone s dans la NVRAM en position n (n = 0-3).

&Zn=L Enregistre la dernière chaîne du numéro de téléphone exécutée dans la NVRAM en position n (n = 0-3). &Zn? Affiche le numéro de téléphone stocké en position n (n = 0-3). &ZL? Affiche la dernière chaîne de numérotation exécutée.

+++ Permet de s'échapper vers le mode Commande en ligne.

+MCA Active/Désactive la fonction répondeur du PMM.

+MCA=1 Active la fonction répondeur. +MCA=0 Désactive la fonction répondeur.

+MCA? Indique l'état désactivé/activé de la fonction répondeur du PMM.

1 Fonction répondeur désactivée. 0 Fonction répondeur activée.

S3 13 S4 10 S5 8 S6 2 S7 60

Stocke le code ASCII du caractère Retour Chariot. Les valeurs permises sont de 0 à 127.

Stocke le code décimal ASCII du caractère Saut de Ligne <LF>. Les valeurs permises sont de 0 à 127.

Stocke le code décimal ASCII du caractère Retour Arrière. Une valeur comprise entre 128 et 255 désactive la fonction de suppression de la touche.

Définit le nombre de secondes que le modem attend avant de numéroter. Si Xn est défini sur X2 ou sur X4, il s'agit du début d'attente s'il n'y a pas de tonalité

Définit le délai d'attente (en secondes) de la porteuse par le modem. Ce délai peut être augmenté, par exemple dans le cadre d'une communication internationale.

Fonction

S8 2

Définit la durée, en secondes, des pauses de numérotation (spécifiées par une virgule) de la commande de numérotation.

S9 6

Définit la durée (en dixièmes de seconde) pendant laquelle le modem distant doit émettre le signal de porteuse avant d'être reconnu par le modem Sportster.

S10 14

Définit la durée (en dixièmes de seconde) pendant laquelle le modem attend avant de raccrocher après la perte de la porteuse. Ce délai de garde permet au modem de faire la distinction entre les bruits parasites et la déconnexion réelle (raccrochage) du modem distant.

S11 70

Remarque : Si vous définissez S10 = 255, le modem ne raccroche pas lors de la perte de la porteuse. Il raccroche en cas de perte du signal DTR.

S12 50

Définit la durée et l'intervalle (en millièmes de seconde) de la numérotation par fréquences vocales.

Définit la durée (en cinquantièmes de seconde) du délambda de garde observé en cas d'entrée de la série du code d'échappement (+++).)

Registre Défaut Fonction

S13	0	Registre adressable par bit. Sélectionnez le(s) bit(s) que vous souhaitez activer et définissez S13 comme la somme des valeurs dans la colonne Valeur. Par exemple, ATS13 = 17 active le bit 0 (valeur 1) et le bit 4 (valeur 16).
		Bit	Valeur	Résultat
		0	1	Réinitialisation en cas de perte du signal DTR.
		1	2	Réinitialisation de la mémoire de transmission non-MNP de 1,5 Ko à 128 octets.*
		2	4	Définit la touche de retour arrière en mode suppression.
		3	8	En cas de signal DTR, composition automatique du numéro stocké dans la mémoire NVRAM en position 0.
		4	16	Lors de la mise sous tension/réinitialisation, composition automatique du numéro stocké en NVRAM en position 0.
		5	32	Réservé
		6	64	Déactivation de la resynchronisation rapide.
		7	128	Déconnexion sur code d'échévement.

• La mémoire tampon non-ARQ de 1,5 Ko permet de transférer des données grâce aux protocoles Xmodem et Ymodem sans utiliser le contrôle de flux. L'option à 128 octets permet à un utilisateur distant équipé d'un modem lent de contrôler le défillement des données transmises sur son écran. Lorsqu'il vous envoie un XOFF (Ctrl-S) et que vous arrêtez donc de transmettre, les données provenant de la mémoire tampon de votre modem ne dépassent pas la taille de son écran. Cela est également très utile dans le cas où une application (modem distant ou imprimante) commence à perdre des caractères.

Registre Défaut Fonction

S14	0	Réservé
S15	0	Registre adressable par bit. Pour définir le registre, voir les instructions relatives àS13.
	Bit	Valeur Résultat
	0	1 Désactive ARQ/MNP pour V.22.
	1	2 Désactive ARQ/MNP pour .22bis.
	2	4 Désactive ARQ/MNP pour V.32/V.32bis/V.32terbo.
	3	8 Désactive le protocole MNP.
	4	16 Désactive MNP niveau 4.
	5	32 Désactive MNP niveau 3.
	6	64 Incompatibilité MNP.
	7	128 Désactive le mode V.42.
		Pour désactiver la phase de détention V.42, sélectionnez le total des valeurs des bits 3 et 7 (en d'autres termes, S15 = 136 [la somme des valeurs 8 et 128])
S16	0	Réservé
S17	0	Réservé
S18	0	Horloge de test (timer) utilisée pour les tests de bouclage &T. Définit la durée du test en secondes : une fois celle-ci dépassée, le modem arrête automatiquement le test. La valeur 0 peut de désactiver l'horloge. Les valeurs possibles sont de 1 à 255.

Registre Défaut Fonction

S19	0	Définit la durée (en minutes) de l'horloge (timer) Inactivité, qui permet de raccrocher lorsqu'aucun échange de données n'est détecté sur la ligne au bout du début imparti. La valeur 0 permet de désactiver l'horloge.
S20	0	Réservé
S21	10	Définit la durée (en 10 millièmes de seconde) des interruptions envoyées par le modem à l'ordinateur ; ce registre concerne uniquement le mode MNP ou V.42.
S22	17	Stocke le code décimal ASCII du caractère XON.
S23	19	Stocke le code décimal ASCII du caractère XOFF.
S24	0	Réservé
S25	20	Définit la durée minimale (en centièmes de seconde) des interruptions de DTR requises pour que le modem n'interprête pas un signal transitoire aléatoire comme une perte de DTR. (La plupart des utilisateurs préférent garder la valeur par défaut. Ce registre sert essentiellement à assurer la compatibilité du modem avec des systèmes anciers fonctionnant avec d'anciennes versions de système d'exploitation.)
S26	0	Réservé

Registre Défaut Fonction

S27	0	Registre adressable par bit. Pour définir le registre, voir les instructions relatives àS13.
		Bit	Valeur	Résultat
		0	1	Active la modulation UIT-T V.21 à 300 bps pour les appeals hors Etats-Unis et Canada. Dans le mode V.21, le modem répond aux appeals provenant des autres pays ainsi que des Etats-Unis et du Canada, mais ne peut lancer que des appeals en modulation V.21. (Par défaut = Bell 103)
		1	2	Active la modulation non codée (encodage sans treillis) en mode V.32.
		2	4	Désactive la modulation V.32
		3	8	Désactive la tonalité de réponse en 2 100 Hz pour permettre à deux modems V.42 de se connecter plusrapidement.
		4	16	Active le mode de repli (fallback) V.23.
		5	32	Désactive le mode V.32bis.
		6	64	Désactive le rejet sélectif V.42.
		7	128	Mode de compatibilité logicielle. Ce réglage désactive les codes ordinaires et affiche le code 9 600 à la place. Le débit réel de l'appeil peut ainsi être visualisé sur l'écran ATI6. Cette fonction est conçue pour résoudre des cas rares d'incompatibilité. Certains logiciels de communication ne gère pas les codes de résultat en 7 200, 12 000 et 14 400 bps (et plus).

Registre défaut fonction

S28 0 Élimine les tonalités de réponse V.32 pour une connexion plus rapide.

8 Option par défaut, toutes les durées sont en dizaines de secondes.

255 Désactive toutes les connexions sauf V.32 à 9 600 bps.

S29 20 Définit la durée (en dixièmes de seconde) de l'horloge de repli (fallback) en mode Réponse V.21.

S30 0 Réservé

S31 128 Réservé

S32 2 Registre adressable par bit. Pour définir le registre, voir les instructions relatives à S13.

Bit valeur résultat

0 1 Active la fonction d'indication d'appel (Call Indicate) V.8. 1 2 Active le mode V.8 mode. 2 4 Réservé. 3 8 Désactive la modulation V.34. 4 16 Désactive la modulation V.34+. 5 32 Désactive la modulation x2. 6 64 Désactive la modulation V.90. 7 128 Réservé.

S33

Registre adressable par bit. Pour définir le registre, voir les instructions relatives à S13.

Bit	Valeur	Résultat
0	1	Désactive le début des symboles 2 400.
1	2	Désactive le début des symboles 2 743.
2	4	Désactive le début des symboles 2 800.
3	8	Désactive le début des symboles 3 000.
4	16	Désactive le début des symboles 3 200.
5	32	Désactive le début des symboles 3 429.
6	64	Réserve
7	128	Désactive la mise en forme.

S34

Registre adressable par bit. Pour définir le registre, voir les instructions relatives à S13.

Bit	Valeur	Résultat
0	1	Désactive l'encodage par treillis 8S-2D.
1	2	Désactive l'encodage par treillis 16S-4D.
2	4	Désactive l'encodage par treillis 32S-2D.
3	8	Désactive l'encodage par treillis 64S-4D.
4	16	Désactive l'encodage non linéaire.
5	32	Stabilise le niveau TX.
6	64	Désactive la fonction de préaccentuation.
7	128	Désactive le préencodage

S35-S37 Réservé

S38 0

Définit un délai facultatif (en secondes) précédant le raccrochage forcé et le vidage de la mémoire tampon de transmission en cas de perte du signal DTR pendant un appel ARQ. Cette option permet à un modem distant d'accuser réception de toutes les données transmises avant la déconnexion. Le modem raccroche immédiatement en cas de perte du signal DTR.

Cette option concerne uniquement les connexions terminées après perte du signal DTR. Si le modem reçoit la commande ATH, il ignore le registre S38 et raccroche immédiatement.

S39-S40 0 Réservé

S41 0

Registre adressable par bit (voir les instructions relatives à S13).

Bit valeur résultat

0 1 Sonnerie distinctive activée. 1 2 Ignorer message de connexion haut-parleur (modèles vocaux uniquement). 2 4 Réservé. 3 8 Attente message (modèles vocaux uniquement). 4 16 Réservé. 5 32 Réservé. 6 64 Réservé. 7 128 Réservé.

S42 0 Réservé

Messages à l'écran

Affichage numérique	Affichage alphanumeric.	Description
0	OK	La commande précédente a été traitée correctement.
1	CONNECT	Le modem vient de se connecter à un autre modem.
2	RING	Signale la réception d'une sonnerie de modification du réseau.
3	NO CARRIER	Aucune porteuse reçue de la part du modem.
4	ERROR	La ligne de commande précédent n'a pas été reconnaue ou s'est terminée anormalement.
5	NO DIAL TONE	(Facultatif) Pas de tonalité de réception reçue pendant la temporisation.
6	BUSY	(Facultatif) Suppression d'un signal d'occupation.
64	CONNECT/FAX	(Facultatif) Le modem a établi une connexion de télécopie. Cette ↔ponse est utilisé en mode fax uniquement.

L'interface série

Informations sur le câblage

L'interface série est une norme développée par l'organisme Electronic Industries Association (EIA). Elle définit les signaux et les tensions utilisés pour l'échange de données entre un ordinateur et un modem ou

L'ensemble de la norme traite d'un nombre bien plus grand de fonctions que celles utilisées dans la plupart des applications de communication de données. Les données sont transmises entre les systèmes via un cable série blindé équipé d'un connecteur maje à25 broches (DB-25P) relié au modem et d'un connecteur intégré à25, 9 ou 8 broches, ou

Pour le modem Professional Message, la configuration des broches est définie en usine afin de correspondre à la configuration DB-25 standard du tableau suivant. Les connecteurs DB-9 pour les ordinateurs compatibles IBM/AT doivent être raccordés au côté ordinateur du cable, comme indiqué dans la colonne DB-9.

Définitions des broches de l'interface série

Source Signal
DB-25DB-9 Circuit			Fonction	Ord./Modem
1	—	AA	Masse châssis	Les deux
2	3	BA	Transmission donnéesées	Ordinateur
3	2	BB	Réception donnéesées	Modem
4	7	CA	Demande émettre (RTS)	Ordinateur
5	8	CB	Prêt àenvoyer (CTS)	Modem
6	6	CC	Modem prét (DSR)	Modem
7	5	AB	Masse signal	Les deux
8	1	CF	Détlection porteuse	Modem
12	—	SCF	Indication vitesse	Modem
20	4	CD	Terminal de données préts (DTR)	Ordinateur
22	9	CE	Indication de sonneries	Modem

Garantie limitée

U. S. Robotics Access Corp., une filiale de 3Com Corporation, garantit à vie à l'acheteur - utilisateur final - que son produit est exempt de tout défaut matériel ou de vice de fabrication à compter de la date d'achat.

Pendant cette période de garantie et sur présentation d'une preuve d'achat originale, U. S. Robotics Access Corp. s'engage, à sa meilleure convenance, soit à réparer, soit à remplacer (par un module identique ou similaire, éventuellement remis à neuf) le produit sans frais, pièces et main-d'œuvre comprises.

La réparation ou le remplacement, conformément aux dispositions de la présente garantie, constitue le seul et unique recours de l'acheteur.

Exclusion de la garantie :

La présente garantie ne sera pas applicable, dans le cas où le non-fonctionnement ou les dégâts occasionnés, de chaque nature qu'ils soient, résulteraient d'une modification ou d'une mauvaise manipulation du produit par l'acheteur, d'une utilisation abusive, de conditions anormales de fonctionnement, d'accidents, de cas de force majeure ou de toute autre cause, hors du contrôle de U. S. Robotics Access Corp., y compris, mais de façon non exclusive, la foudre et les dégâts des eaux.

Absence de responsabilités pour les dommages indirects :

Sauf dispositions d'ordre public contraires, U. S. Robotics Access Corp. ne saurait être tenue responsable de dommages directs ou indirects de chaque nature que ce soit, notamment des dommages matériels et/ou corporels, des pertes de bénéfices, du manque à gagner, des pertes de données ou de toute autre perte de nature pécuniaire, résultat de l'utilisation ou de l'impossibilité d'utiliser le modem et ce, quand bien même U. S. Robotics Access Corp. aurait été avisée de la possibilité de survenance de tels dommages.

Dispositions générales :

La présente garantie remplace toutes autres garanties explicites.

La présente garantie vous confère des droits spécifiques et ne fait pas obstacle à l'application de la garantie légale prévue aux articles 1641 et suivants du Code civil.

Pour bénéficier du service après-vente dans le cadre de la présente garantie limitée, contactez l'assistance clientèle de 3Com et demandez un numéro de bon de retour (RMA).

Cet appareil est conforme aux normes suivantes, conformément à la

Insensibilité au brouillage EN 50082-1 06/92

Émission EN 55022 classe B 08/87

Sécurité (directive basse tension)

Cet appareil est conforme aux normes suivantes, conformément aux directives européennes 91/263/EEC et 91/263/EEC :

EN 60950/A4 03/97

Sécurité des ports de l'appareil :

Connecteur de ligne téléphonique : TNV-2

Tous les autres ports : SELV

Définitions conformément à la norme de sécurité :

EN 60950/A4 03/97

SELV: Safety Extra Low Voltage (sécurité très basse tension)

TNV-2: Tension de réseau de télécommunications

56K professional message modem

Depuis que le manuel a été imprimé, des améliorations ont été apportées au 56K Professional Message Modem.

Indicateurs DEL (Diodes Électro-Luminescentes) Voyants du panneau avant

MSG (Message)

Une lumière orange fixe indique que vous avez récapitué vos messages, mais qu'ils n'ont pas été effacés de la mémoire.

Télécopies (fax)

Si vous prenez un appel en décrochant le combiné ou en appuyant sur la touche haut-parleur, et que cet appel s'avère être un fax, il ne sera pas perdu, si vous appuyez sur la touche STOP/PLAY pendant 2 SECONDES.

Redirection d'une télécopie (fax)

Les télécopies peuvent être redirigées vers un numéro de téléphone prédéfini. Le cas échéant, les télécopies seront redirigées jusqu'à ce que vous désactiviez cette fonction. Les télécopies peuvent, à tout moment, être redirigées vers un numéro différent. Il vous suffit de modifier le numéro prédéfini dans l'application. La fonction de redirection de télécopies peut être contrôlée par le biais du logiciel ou à distance.

1) Redirection de télécopies au moyen du logiciel

dans l'application (ce numéro est stocké dans la mémoire flash du modem), puis utilisez le bouton ajustez pour activer/désactiver cette fonction.

2) Redirection de télécopies à distance

(le contrôle à distance vous permet uniquement d'activer ou de

a) Entrez votre mot de passe et appuyez sur ⑤ dans le menu Principal afin d'activer ou de désactiver la fonction de redirection de télécopies. b) L'activation et la désactivation de cette fonction sont confirmées, respectivement, par une tonalité d'ouverture et de fermeture.

Fonction d'identification de l'adhésif

La fonction d'identification de l'aggellant vous permet de connaître l'identité de l'aggellant avant de répondre à l'aggel. Vous pouvez activer ou désactiver cette fonction par le biais du logiciel, où l'identification de l'aggellant apparait dans une fenêtre.

Notice d'agrément CTR 21

Ce matériel a été agréé conformément à la décision 98/482/EC du Conseil de l'Europe sur les connexions pan-europeennes à terminal unique au réseau téléphonique public commuté, ou PSTN (Public Switched Telephone Network). Cependant, en raison des différences entre les PSTN individuels fournis dans chaque pays, cet agrément, en lui-même, ne peut garantir un bon fonctionnement sur chaque point de

En cas de problèmes, contactez d'abord votre revendeur.

Déclaration de compatibilité réseau

Ce matériel a été conçu pour fonctionner correctement sur tous les réseaux PSTN de l'Union Européenne.

Ce matériel est fourni avec un connecteur PSTN adapté au pays de destination du produit. Si vous êtes amené à utiliser ce matériel sur un réseau autre que celui auquel il est destiné, nous vous conseillons de vous adresser au distributeur pour tout conseil concernant la connexion.

3Com, le logo 3Com et U. S. Robotics sont des marques déposées de 3Com Corporation. Copyright ©1998 3Com Corporation. Tous droits réservés.

Cityparc, 3 rue Lavoisier

59650 Villeneuve d'Ascq

France

Hotline: [phone]

Fax: [phone]
