COURIER 56K BUSINESS MODEM - Modem US ROBOTICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Modem 56K pour utilisation professionnelle
Caractéristiques techniques principales	Modem analogique, vitesse de transmission jusqu'à 56 Kbps, conformité V.90 et V.92
Alimentation électrique	Alimentation externe, 9V DC
Dimensions approximatives	15 cm x 10 cm x 3 cm
Poids	Environ 300 g
Compatibilités	Compatible avec Windows, Mac OS, et autres systèmes d'exploitation prenant en charge les modems
Fonctions principales	Connexion Internet, fax, et transfert de données
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces détachées disponibles auprès du fabricant
Sécurité	Protection contre les surtensions, conformité aux normes de sécurité électrique
Informations générales utiles	Idéal pour les petites entreprises, nécessite une ligne téléphonique analogique pour fonctionner

FOIRE AUX QUESTIONS - COURIER 56K BUSINESS MODEM US ROBOTICS

Comment installer le modem US Robotics Courier 56K ?

Pour installer le modem, branchez-le à une prise de courant et connectez-le à votre ordinateur via le port série ou USB. Ensuite, installez les pilotes fournis sur le CD ou téléchargez-les depuis le site officiel.

Pourquoi mon modem ne se connecte-t-il pas à Internet ?

Vérifiez d'abord votre connexion téléphonique et assurez-vous que le modem est correctement installé. Testez également votre ligne téléphonique avec un téléphone pour vous assurer qu'elle fonctionne.

Comment configurer les paramètres de connexion ?

Accédez aux paramètres de votre connexion réseau dans le panneau de configuration de votre ordinateur. Assurez-vous que le numéro de téléphone, le nom d'utilisateur et le mot de passe sont correctement saisies.

Que faire si le modem émet des bips ?

Les bips peuvent indiquer un problème de connexion ou de ligne. Vérifiez votre connexion téléphonique et essayez de redémarrer le modem. Si le problème persiste, consultez le manuel d'utilisation pour les codes d'erreur.

Comment mettre à jour le firmware du modem ?

Rendez-vous sur le site officiel d'US Robotics, recherchez la section de support pour votre modèle de modem et téléchargez la dernière version du firmware. Suivez les instructions pour effectuer la mise à jour.

Le modem ne s'allume pas, que faire ?

Vérifiez que le modem est correctement branché à une prise électrique fonctionnelle. Testez avec une autre prise ou un autre câble d'alimentation si nécessaire.

Comment réinitialiser le modem aux paramètres d'usine ?

Pour réinitialiser le modem, trouvez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez le bouton pendant environ 10 secondes jusqu'à ce que les voyants s'éteignent et se rallument.

Le modem fonctionne, mais la connexion est lente. Que faire ?

Une connexion lente peut être causée par une ligne téléphonique de mauvaise qualité, des interférences ou une surcharge de votre réseau. Essayez de réduire le nombre d'appareils connectés et vérifiez la qualité de la ligne.

Où trouver le manuel d'utilisation du modem ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel d'US Robotics dans la section de support ou documentation de votre modèle spécifique.

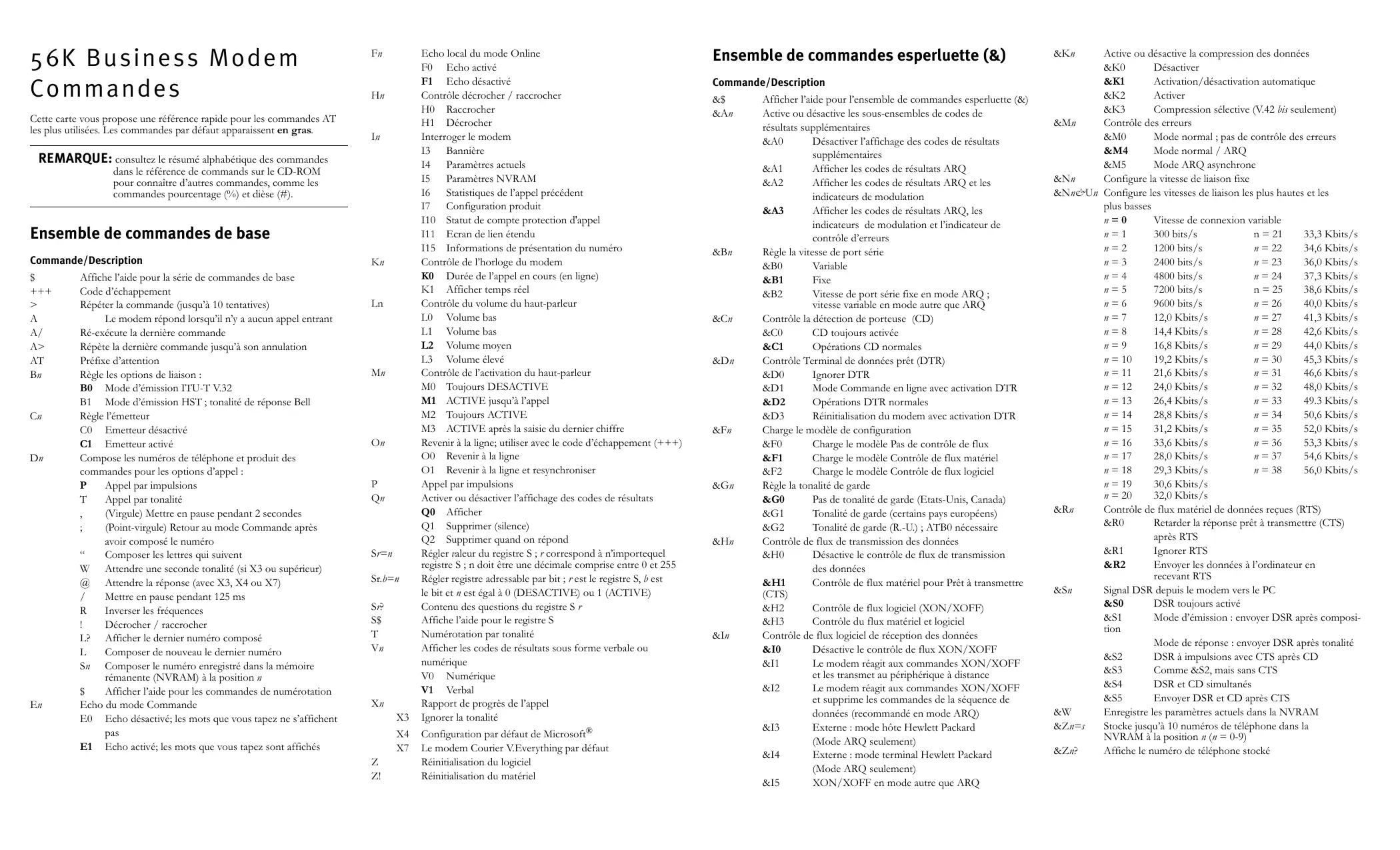

MODE D'EMPLOI COURIER 56K BUSINESS MODEM US ROBOTICS

Cette carte vous propose une référence rapide pour les commandes AT les plus utilisées. Les commandes par défaut apparaissent en gras.

REMARQUE: consultez le résumé alphabétique des commandes dans le réseau de commandes sur le CD-ROM pour connaître d'autres commandes, comme les commandes pourcentage (%) et dièse (#).

Commande/description

Affiche l'aide pour la série de commandes de base

++ Code d'achèvement

Répéter la commande (jusqu'à 10 tentatives)

A Le modem répond lorsqu'il n'y a peu d'appel entrant

A/ Ré-exécute la dernière commande

A> Répète la dernière commande jusqu'à son annulation

ATTENTION

Bn Règle les options de liaison :

B0 Mode d'émission ITU-T V.32

B1 Mode d'émission HST; tonalité de réponse Bell

Cn Règle l'émetteur

C0 Emetteur désactivé

C1 Émetteur activé

Compose les numéros de téléphone et produit des commandes pour les options d'appel:

P Appel par impulsions

T Appel par tonalité

(Virgule) Mettre en pause pendant 2 secondes

; (Point-virgule) Retour au mode Commande après avoir composé le numéro

Composer les lettres qui suivent

Attendre une seconde tonalité (si X3 ou supérieur)

Attendre la réponse (avec X3, X4 ou X7)

Mettre en pause pendant 125ms

R Inverser les fréquences

Décrocher / raccrocher

L? Afficher le dernier numéro composé

L Composer de nouveau le dernier numéro

Afficher l'aide pour les commandes de numérotation

En Echo du mode Commande

E0 Echo désactivé; les mots que vous tapez ne s'affichent pas

E1 Echo activé; les mots que vous tapez sont affichés

Fn Echo local du mode Online

F0 Echo activé

F1 Echo désactivé

Hn Contrôle décrocher / raccrocher

H0 Raccrocher

H1 Decrocher

Interroger le modem

13 Bannière

I4 Paramètres actuels

I5 Paramètres NVRAM

I6 Statistiques de l'appel précédent

I7 Configuration produit

I10 Statut de compte protection d'appel

I11 Écran de lien étendu

I15 Informations de presentation du numero

Kn Contrôle de l'horloge du modem

K0 Durée de l'appoint en cours (en ligne)

K1 Afficher temps réel

Contrôle du volume du haut-parleur

L0 Volume bas

L1 Volume bas

L2 Volume moyen

L3 Volume élevé

Mn Contrôle de l'activation du haut-parleur

M0 Toujours DESACTIVE

M1 ACTIVE jusqu'à l'essai

M2 Toujours ACTIVE

M3 ACTIVE après la saisie du dernier chiffre

On Revenir à la ligne; utiliser avec le code d'échappement (+++)

O0 Revenir à la ligne

O1 Revenir à la ligne et resynchroniser

P Appel par impulsions

Qn Activer ou désactiver l'affichage des codes de résultats

Q0 Afficher

Q1 Supprimer (silence)

Q2 Supprimer quand on répond

S_r = n Régler valeur du registre S; r correspond à n'importe quel registre S; n doit être une décimale comprise entre 0 et 255

Sr. b = n Régler registre adressable par bit; r est le registre S, b est le bit et n est égal à 0 (DEACTIVE) ou 1 (ACTIVE)

S_n Contenu des questions du registre S r

T Numérotation par tonalité

Vn Afficher les codes de résultats sous forme verbale ou numérique

V0 Numérique

V1 Verbal

Xn Rapport de progrès de l'appel

X3 Ignorer la tonalité

X4 Configuration par défaut de Microsoft®

X7 Le modem Courier V. Everything par défaut

Z Réinitialisation du logiciel

Z Réinitialisation du matériel

Commande/description

Afficher l'aide pour l'ensemble des commandes esperluette (&)

& Active ou désactive les sous-ensembles de codes de résultats supplémentaires

& A0 Désactiver l'affichage des codes de résultats supplémentaires

&A1 Afficher les codes de résultats ARQ

&A2 Afficher les codes de résultats ARQ et les indicateurs de modulation

&A3 Afficher les codes de résultats ARQ, les indicateurs de modulation et l'indicateur de contrôle d'erreurs

&Régler vitesse de port série

&B0 Variable

&B1 Fixe

&B2 Vitesse de port série fixe en mode ARQ ; vitesse variable en mode autre que ARQ

&Cn Contrôle la détection de porteuse (CD)

&C0 CD : toujours activée

&C1 Opérations CD normales

&Dn Contrôle Terminal de données prêt (DTR)

&D0 Ignorer DTR

&D1 Mode Commande en ligne avec activation DTR

&D2 Opérations DTR normales

&D3 Réinitialisation du modem avec activation DTR

&Fn Charge le modèle de configuration

&F0 Charge le modèle Pas de contrôle de flux

&F1 Charge le modèle Contrôle de flux matériel

&F2 Charge le modèle Contrôle de flux logiciel

&Règle la tonalité de garde

&G0 Pas de tonalité de garde (États-Unis, Canada)

&G1 Tonalité de garde (certains pays européens)

&G2 Tonalité de garde (R.-U.) ; ATBO nécessaire

&Hn Contrôle de flux de transmission des données

&H0 Désactive le contrôle de flux de transmission des données

&H1 Contrôle de flux matériel pour Prêt à transmettre (CTS)

&H2 Contrôle de flux logiciel (XON/XOFF)

&H3 Contrôle du flux matériel et logiciel

&Hn Contrôle de flux logiciel de réception des données

Désactive le contrôle de flux XON/XOFF

&I1 Le modem réagit aux commandes XON/XOFF et les transmet au périphérique à distance

&I2 Le modem réagit aux commandes XON/XOFF et supprime les commandes de la séquence de données (recommandé en mode ARQ)

&I3 Externe: mode hôte Hewlett Packard (Mode ARQ)

&I4 Externe: mode terminal Hewlett Packard (Mode ARQ)

&I5 XON/XOFF en mode autre que ARQ

&Kn Active ou déactive la compression des données

&K0 Désactiver

Activation/désactivation automatique

&K2 Activer

&K3 Compression sélective (V.42 bis seulement)

Contrôle des erreurs

&M3 Mode normal; pas de contrôle des erreurs

&M4 Mode normal / ARQ

&M5 Mode ARQ asynchrone

&Nn

Configure la vitesse de liaison fixe

Configure les vitesses de liaison les plus hautes et les plus basses

n = 0 Vitesse de connexion variable

n = 1 300 bits/s n = 21 33,3 Kbits/s

n = 2 1200 bits/s n = 22 34,6 Kbits/s

Contrôle de flux matériel de données reçues (RTS)

&R0 Retarder la réponse prête à transmettre (CTS) après RTS

&R1 Ignorer RTS

&R2 Envoyer les données à l'ordinateur en recevant RTS

&Sn

Signal DSR depuis le modem vers le PC

&S0 DSR : toujours activé

&S1 Mode d'émission : envoyer DSR après composition

Mode de réponse : envoyer DSR après tonalité

&S2 DSR à impulsions avec CTS après CD

&S3 Comme &S2, mais sans CTS

&S4 DSR et CD simultanés

Envoyer DSR et CD après CTS

Enregistre les paramètres actuels dans la NVRAM

&Zn=s

Stocke jusqu'à 10 numéros de téléphone dans la NVRAM à la position n (n = 0 - 9)

&Zn?

Affiche le numéro de téléphone stocké

Registre/default/fonction

S0 0 Règle le nombre de sonneries avant la réponse automatique

S1 0 Compte et stocke le nombre de sonneries par appel

S2 43 Stocke le code pour le caractère d'échappement

S3 13 Stocke le code pour le retour chariot

S4 10 Stocke le code pour le return à la ligne

S5 8 Stocke le code pour le return arrirée

S6 2 Stocke le temps d'attente de la tonalité

S7 60 Stocke le temps d'attente de la porteuse

S8 2 Règle le temps de pause en secondes

S9 6 Règle la durée (1/10 de secondes) du signal de porteuse à distance avant la reconnaissance du modem

S10 14 Règle la durée (1/10 de secondes) d'attente du modem après la perte de porteuse avant de raccrocher

S11 70 Règle l'espacement des tonalités d'appel en 1/10 de secondes.

S12 50 Règle le temps de garde pour le code d'échappement

S13 0 Registre de bits

Bit Valeur Résultat

0 1 Réinitialisation après abandon TDP

Mode d'émission en réponse automatique

2 4 Désactive la pause avant les codes de résultats

3 8 Compose automatiquement le numéro stocké à la position 0 de la NVRAM au signal DTR

Au démarrage, composition automatique du numéro stocké à la position 0 de la NVRAM

5 32 Désactive HST

6 64 Désactive MNP de niveau 3

7 128 Réinitialisation du matériel

S14 0 Registre adressable par bit

Bit Valeur Résultat

0 1 Déconnexion après code d'échappement

S15 0 Registre adressable par bit

Bit Valeur Résultat

0 1 Désactive l'égalisation à haute fréquence

1 2 Désactive la reprise en ligne

2 4 Désactive le canal arrêté 450 bits/s

3 8 Règle le tampon non-ARQ sur 128 octets

4 16 Désactive MNP de niveau 4

5 32 Règle la touche retardarrière sur suppression

6 64 Incompatibilité MNP inhabituelle

7 128 Applications personnalisées seulement

S19 0 Règle le délai d'inactivité, en minutes

S21 10 Longueur de la pause en mode ARQ, 1/100 de seconde

S22 17 Stocke le code ASCII pour le caractère XON

S23 19 Stocke le code ASCII pour le caractère XOFF

S24 150 Règle le temps d'impulsion DSR en 20 millièmes de seconde

S25 5 Règle la reconnaissance DTR en 10 millièmes de seconde

S26 1 Regle le délambda RTS/CTS, en 10 millièmes de seconde

S27 0 Registre adressable par bit

Bit Valeur Résultat

0 1 Active la modulation V.21 à 300 bits/s

1 2 Désactive la modulation de code en treillis

2 4 Désactive la modulation V.32

3 8 Désactive la tonalité de réponse 2100Hz

4 16 Voir Bit 4 et Bit 5 ci-dessous

5 32 Voor Bit 4 et Bit 5

7 128 Compatibility logicielle inhabituelle

Bit4 Bit5 Résultat

0 0 Séquence de mise en place de liaison complète

16 0 Désactive le protocole MNP

0 32 Désactive la détection V.42 et LAPM

16 32 Désactive la phase de détection

S28 8 Règle la durée, en dixièmes de secondes, des tonalités de réponse de 3000 / 600Hz

S29 20 Règle, en dixièmes de secondes, la tonalité de réponse V.21

S34 0 Registre adressable par bit

Bit Valeur Résultat

4 16 Externes : oblige le voyant LED MR à afficher le signal DSR

6 64 Désactive l'accès à distance du message occupé

7 128 Désactive V.32 turbo

S38 0 Règle la durée, en secondes, avant que le modem ne soit forcé de raccrocher

S41 0 Règle le nombre de tentatives d'accès à distance

S42 126 Stocke le code ASCII pour échappement à distance

S43 200 Règle le temps de garde pour la séquence d'accès à distance, en 1/50ème de secondes

S44 15 Délai de ligne spécialisée

S51 0 Registre adressable par bit

Bit Valeur Résultat

0 1 Désactive MNP/V.42 dans V.22

1 2 Désactive MNP/V.42 dans V.22bis

2 4 Désactive MNP/V.42 dans V.32

6 64 Désactive le rejet sélectif

S53 0 Registre adressable par bit

Bit Valeur Résultat

0 1 Active la protection d'appel

Active l'invite

2 4 Active la protection locale par mot de passe

S54 64 Registre adressable par bit de symbole

Bit Valeur Résultat

0 1 Désactive le début des symboles 2400

1 2 Désactive le début des symboles 2743

2 4 Désactive le début des symboles 2800

3 8 Désactive le début des symboles 3000

4 16 Désactive le débit des symboles 3200

5 32 Désactive le débit des symboles 3429

6 64 Désactive l'indicateur d'appel (CI)

7 128 Désactive V.8

S55 0 Registre adressable par bit de code en treillis

Bit Valeur Résultat

0 1 Désactive le code en treillis 8S-2D

1 2 Désactive le code en treillis 16S-4D

2 4 Désactive le code en treillis 32S-2D

3 8 Désactive le code en treillis 64S-4D

7 128 Active la détection de changement de phase

S56 0 Registre adressable par bit

Bit Valeur Résultat

0 1 Désactive le codage non linéaire

1 2 Désactive la déviation de niveau TX

2 4 Désactive la mise en valeur préalable

3 8 Désactive le précédage

4 16 Désactive la mise en forme

S58 0 Registre adressable par bit

Bit Valeur Résultat

5 32 Désactive V.90

6 64 Désactive V.92

S69 0 Registre adressable par bit

Bit Valeur Résultat

0 1 Désactive la signalisation plug-and-play

1 2 Active la recomposition du numéro après perte de porteuse

S70 0 Registre adressable par bit

Bit Valeur Résultat

0 1 Active la reconnaissance de sonnerie A

1 2 Active la reconnaissance de sonnerie B

Fiche de référence rapide

Copyright © 2007 U. S. Robotics Corporation. Tous droits réservés. U. S. Robotics et le logo U. S. Robotics sont des marques déposées de U. S. Robotics Corporation. Tous les autres noms de produits sont fournis à titre indicatif seulement et peuvent être des marques commerciales de leurs propriétaires respectifs. Les spécifications des produits peuvent être modifiées sans préavis.

Imprimé au xxxxxxxxxxxx

R24.0736.00 rev 2 11/07
