Marque	BEGLEC
Modèle	Z-1200II
Type de produit	Machine à fumée
Dimensions (L x l x H)	458 x 243 x 177 mm
Poids	10,9 kg
Alimentation	AC 100-120 V / 220-240 V, 50/60 Hz
Puissance	1250 W
Capacité du réservoir	2,5 litres
Consommation de liquide	Environ 44 min/litre
Volume d'émission	Environ 500 m³/min
Température de fonctionnement	Environ 250 °C
Télécommande	Z-8 multifonction avec câble de 10 m
Contrôle DMX	Oui, via un canal (A)
Fonctions	Manuelle, Timer, Continu
Plage de timer	Intervalle 10-250 s, durée fixe 15 s
Réglage du volume	0 à 100 %
Entretien	Nettoyage après 40 h avec vinaigre dilué
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter le revendeur
Accessoires inclus	Câble secteur, télécommande Z-8, mode d'emploi

FOIRE AUX QUESTIONS - Z-1200II BEGLEC

Quel type de liquide utiliser avec la machine Z-1200II ?

Utilisez uniquement un liquide à fumée de haute qualité à base d'eau, recommandé par votre revendeur. Ne jamais utiliser de liquides inflammables, gazeux ou huileux.

Comment démarrer la machine après remplissage ?

Branchez l'alimentation, mettez l'interrupteur à l'arrière sur ON. Attendez que le voyant vert sur la télécommande s'allume, indiquant que le préchauffage est terminé. Appuyez ensuite sur le bouton MANUAL (vert) pour produire de la fumée.

Que faire si la machine ne produit pas de fumée ?

Vérifiez le niveau de liquide, la connexion de la télécommande, le fusible externe et l'alimentation. Si tout semble correct, appuyez sur le bouton MANUAL pendant 30 secondes. Si rien ne se produit, contactez votre revendeur.

Comment nettoyer la machine après utilisation ?

Après 40 heures d'utilisation, nettoyez le bec avec du vinaigre et un cure-pipe. Videz le réservoir, versez une solution de 80% d'eau distillée et 20% de vinaigre, faites fonctionner la machine jusqu'à vidange, puis remplissez de liquide à fumée.

Peut-on utiliser la machine en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Protégez-le de l'humidité et installez-le dans un endroit bien aéré.

Comment utiliser le contrôle DMX ?

Connectez la machine à un contrôleur DMX. Le canal A permet de régler le débit : 0-5 = arrêt, 6-249 = débit réglable, 250-255 = débit maximal. Les fonctions Timer peuvent être programmées via DMX.

Quelle est la distance de sécurité autour de la machine ?

Maintenez une distance d'au moins 50 cm par rapport aux matériaux inflammables et 60 cm entre le bec et les personnes ou objets. Laissez un espace libre de 20 cm autour et au-dessus de l'appareil pour l'aération.

Comment vider le réservoir avant transport ?

Débranchez la machine, attendez qu'elle refroidisse, puis dévissez le couvercle du réservoir et videz le liquide. Refermez hermétiquement avant de transporter.

La télécommande Z-8 a-t-elle des fonctions spéciales ?

Oui, elle permet le réglage du volume, du timer, du mode continu et manuel. Le mode continu (bouton rouge) domine le timer, et le mode manuel (bouton vert) domine tous les autres.

Quelle est la durée de vie de l'élément chauffant ?

Avec un entretien régulier (nettoyage toutes les 40 h), l'élément chauffant peut durer plusieurs années. Un encrassement excessif réduit sa durée de vie.

MODE D'EMPLOI Z-1200II BEGLEC

Mode D'Emploi des Z-1200II Machines à Fumée

Nous vous félicitons pour l'achat de votre nouvelle Z-SERIES machine à fumée d'ANTARI.

CONFORMS TO: U.S. ANSI/USD 30919-2008, 222 No.10

Lisez et Gardez ces instructions

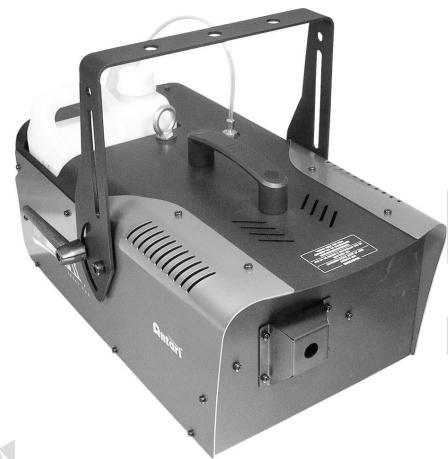

Antari Z-II machine à fumée

Nos you felicitons pour I'achat de voiture nouvelle machine à fumee d'ANTARI.

Introduction

Nous vous remercions d'avoir choisi une machine à fumée d'ANTARI Z. Vous étés en possession d'un produit robuste et puissant. En vue d'utiliser correctement votre nouvel apparéil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profitez d'une performance solide et convaincante de votre machine à fumée d'ANTARI pour de nombreuses années.

Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez tire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

Risques d'électrocution

Risque de décharge électrique. Démontez l'appareil de l'approvisionnement électrique avant desterolir la couverture.
Protégé de l'humidité.
L'appareil a ete concu pour un emploi dans des locaux clos. Ne pas utiliser a l'extérieur.
Pour les modèles de 110V, utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez vous que l'appareil soit branché à l'alimentation correcte.
Debranchez l'appareil avant de replir le réservoir.
Assurez you d-installler la machine a fumée toujours droit.
Eteignez l'appareil ou débranchez-le du secteur, quand il est hors d'usage.
Si de I'humidité, du liquide ou du liquide à fumée devait penetrer à l'intérieur de I'appareil, débranchez immédiatement I'appareil et contactez un technicien ou votre revendeur d'ANTARI avant de le réutiliser.
A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur d'ANTARI ou par des spécialistes.

Danger d'incendie

L'appareil n'est prévu que pour l'usage par des personnes adultes. Installez-le hors de l'atteinte des enfants. Ne jamais faire marcher sans surveillance.
Ne jamais braquer le bec de l'appareil directement sur des personnes.
Le débit de la machine à fumée est très chaud. Pendant que la machine est en marche, respectez une distance d'environ 60 cm vis-à-vis son bac.
Installez l'appareil à un endroit bien aéré. Ne jamais couvrir les orifices d'aération. Pour garantir une aération suffisante, laissez libre un espace de 20 cm autour et au-dessus de l'appareil.
Ne jamais braquer le bec de la machine sur des flames.
Le bac de la machine devient tres chaud (300^) pendant son fonctionnement. Pour cela, tenez ecarte de materiaux enflammables au bac de la machine a une distance minimum de 50~cm
Laissez refroidir la machine à fumée d'ANTARI avant toute manipulation.

Risques d'explosion

Ne jamais entreméler des liquides enflammables à composants gazeuz ou huileux au liquide à fumée.

Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à fumée d'ANTARI

Employez uniquement des liquides à fumée de haute qualité à base d'eau recommendés par votre revendeur. Autres liquides à fumée pourrait cause des problèmes d'encrassage ou des crachotements.
Faites attention qu'il y ait always suffisamment de lique a fumee au réservoir. Un emploi sans liquide pourrait endommager la pompe ou provoquer la surchauffe de I'elément de chauffage.
Si vous machine à fumée d'ANTARI ne devant plus travailler correctement, l'éteignez immédiatement. Videz complètement le réservoir, emballez soigneusement l'appareil (au moins dans son emballage d'origine) et l'envoyez-le à votre revendeur d'ANTARI.
Toujours vider le réservoir avant d'envoyer ou transporter l'appareil.
Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincer à grande eau.

Déballage & inspection

Ouvrez le carton d'extérieur et assurez vous que tous les parts n'aient subi aucun dommage durant leur transport. Assurez-vous que le carton d'expédition contient les articles suivants :

1. Une unité de machine de brouillard de la Z-Série II
2. Cable secteur
3. Z-8 télécommande multifonctionnelle avec la corde ci-jointe
4. Mode d'emploi

Servez vous de la liste des "Accessoires" ci-jointe pour vérifier si votre modèle vous a été livré avec sonquipement complet. En cas de livraison endommagée ou incomplète, toujours contactez immédiatement votre revendeur d'ANTARI.

Installation

Enlevez tout matériel d'emballage. Assurez vous d'avoir enlevé toute la mousse et le rembourse en plastique, surtout au bec de la machine.
Placez la machine a fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée.
Remplissez le réservor de liquide à fumée d'ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir.
Connectez fermement le cable de la telecommande à la douille d'entrée correspondante de la machine à fumée qui est située à son dos.

Maniement

Branchez la fiche d'alimentation de la machine à fumée dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil à "ON". Le temps de préchauffage est terminé, dés que l'indicateur lumineux vert sur la télécommande s'allume.
Pour déclencher le jet de fumée, presse le bouton correspondant sur la télécommande. Continuez à appuyer sur le bouton jusqu'à ce que le début désiré soit atteint.
L'indicateur lumieux sur la télécommande s'esteint chaque fois que la machine se rechauffe pour atteindre la température de fonctionnement nécessaire.
Pour des informations complémentaires concernant le maniement de votre machine à fumée d'ANTARI, voir la partie intitulée "Maniement avec télécommande".

Les modèles disposant d'un ceintre de fixation peuvent être fixés au plafond. Lors de cette installation, faites attention que la fumée ne s'évapore pas directement en direction de visages de personnes. Quelle que soit la méthode d'installation que vous choississez, respectez que l'angle d'inclinaison ne soit pas supérieure à 15 degrès.

Important: Observetz always le nivea de liquide a fumee au reservoir pendant les jets de fumee. Un emploi sans liquide a fumee peut endommager la machine.

Si vous apercevez un débit trop faible, un bruit de la pompe ou la manque totale de débit, débranchez

immédiatement votre machine. Vérifiez le niveau de liquide, la fusible externe, la connection à la télécommande et l'alimentation au secteur. Si tout apparait être correct, branchez de nouveau. S'il n'y a aucune production de fumée après que vous avons pressé le bouton sur la télécommande pendant 30 secondes, vérifiez si le liquide passé par le disperseur qui est attaché au réserveir. Si vous n'arrive pas à déterminer la cause du problème, ne continue pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Envoyez la machine à retour à votre revendeur d'ANTARI.

Specifications

Nombre modèle	Z-1200II
Alimentation	AC100-120V, AC220-240V / 50HZ-60HZ
Puisance de rendement	1250 W
Volume d'émission	ca. 500 m3./min.
Contenu de réserve	2.5 Liter
Consommation de liquide	44 min./Liter
Poids	10.9 Kg.
Dimensions(mm)	L458 W243 H177
Éloigné Inclus	Z-8

Maniement avec telecommande

La Z-8 est une télécommande multifonctionnelle qui contrôle le modele Z-1200II d'Antari par un cable de 10 mètres ayant une fiche à 5 pôles.

Le bouton intervalle ajuste le temps entre les décharges, quand la fonction de timer est engagée. La bande est de 10 secondes 250 secondes.
Le second bouton avec l'inscription volume, contrôle le volume de la fumée produit. La bande est de 0% \~ 100% de débit maximal.
Le bouton jaune TIMER contrôle la fonction timer. Presse le bouton pour l'activer. En cas d'activation, le témoin lumineux jaune s'allumera. L'ajustement du bouton interval déterminera le temps entre les débits de fumée (10 ~ 250 secondes). La durée du début est ajustée à 15 secondes. Le volume peut être ajusté en utilisant le bouton volume pour contrôler la quantité de fumée produit.
Le bouton rouge CONTINUOUS cause que l'appareil ait une production constante de fumée. Pour activer cette fonction, pressé le bouton rouge. Le bouton volume peut etre utiliser pour regler le volume du courant constant de fumée produit.
Le bouton MANUAL vert produit un débit continu à volume maximal,pendant que le bouton est pressé. Si relaché, la fonction manuel s'arrête et l'appareil returne vers l'ajustement avant; timer, continu ou stationnaire.

Note: la fonction Continous dominera la fonction Timer. Pour cette raison, si les deux boutons ont eté pressé, le Fazer produit de la fumée de manière continuelle. La fonction manufa dominanta toutes les fonctions. Si pressé et tenu, le Fazer produit du débit aussi longtemps que le bouton est pressé, indépendant des ajustements de l'appareil à ce moment donné.

Maintien

Faites toujours attention de ne pas polluer le liquide à fumée. ÀpRES avoir rempli de liquide à fumée, refermez toujours immidiatement les couvercles du bidon de liquide et du réservoir de la machine.

Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élement de chauffage. Utilisez une solution composée de 80% d'eau distilled et de 20% de vinaigre. Pratique le nettoyage de la manière suivante:

1. Àpres avoir débranché l'appareil et après avoir attendu qu'il soit refroidi, dévissez le bec de sortie au front de la machine et nettoyez de débris à l'aide de vinaigre et d'un cure-pipe. Assurez vous que le trou soit complètement débouché.
2. Videz complètement la machine de liquide à fumée. Versez la solution de nettoayge dans le réservoir. Branchez l'appareil et mettez-le en marche.
3. Faites marchez la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vidé.
4. Revissez lebec de la machine.
5. Le nettoyage est accompli. Remplissez la machine de liquide à fumée.

Remarque: Dû à la constance visqueuse du liquide à fumée et à la haute température avec laquelle la fumée s'évapore, toutes les machines à fumée ont tendance à encrasser. Le maintainen régulier de la machine aranti cependant son usage solide pour de nombreuses années.

Nettoyez le boitier de la machine seulement avec un chiffon sec.
L'appareil est à stocker au sec.

Remarques de fonctionnement

Toute machines à fumée dégage une condensation autour de son bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre apparéil.
Pendant sa marche ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée.
Après une utilisation continue toute machine à fumée a besoin de pauses de fonctionnement pour arriver à sa température de fonctionnement correct. Pendant ce temps-la, aucune fumée ne peut être produit et la DEL verte "READY"sur la télécommande sera eteinte. Elle s'allumera quand la machine sera de nouveau prete a l'utilisation.

Lisez et Gardez ces instructions.

Série Antari Z-1200II DMX

Réglages DMX pour des machines à fumée Z-1200II avec contrôle DMX

Canal A

0-5=Arrét

6-249 = Réglage du début de fumée (5% - 95%)

250 - 255 = Débit de fumée maximal (100%)

Les machines à fumée Z-1200II possédent un contrôle DMX. Tous les trois modèles peuvent être régés par un canal DMX en ce qui concerne le début de fumée. Chaque canal varie entre les valeurs DMX 0 à 255. Des fonctions Timer comme la durée de fumée et intervalle peuvent être programmes par le contrôle DMX ou par le calculiel DMX via la fenêtre d'effets lumineux.

Entre les valeurs 0 et 5 du canal de contrôle A, la machine est en arrêt.

Le débit de fumée est réglé entre les valeurs 6 à 249. Dans ce contexte, la valeur 6 concerne le débit de fumée minimal et 249 concerne le débit de fumée maximal. Le débit de fumée augmente avec une valeur DMX accroissantante.

Entre les valeurs 250 et 255, la machine fonctionne avec un début de fumée maximal.

S'il vous plaift faites attention que si la machine etait codee sur I'adresse initiale DMX 124 dans I'exemple en haut, le canal A correspond exactement a cette adresse initiale DMX.

En général, les machines à fumée d'Antari contrôlés par DMX ont les données de puissance suivantes:

1. Température de fonctionnement moyenne = 250^
2. Durée d'intervalle avec un débit de fumée maximal env. 30 secondes
3. Débit de fumée constant avec env. 30% de débit de fumée (ce qui correspond à une valeur DMX entre 75).

C08Z1I02
